Produkttyp	Elektronisches Schlagzeug
Marke	Vevor
Modell	MD200D-P (auch MD200C-P)
Stromversorgung	Netzadapter 100-240 V, Ausgang DC 9 V
Anzeige	Dreistellige LED
Schlagzeug-Kits	32 voreingestellte Kits
Klangfarben	480 Klangfarben
Demosongs	30 integrierte Songs
Metronom	1 bis 9 Schlagarten, Geschwindigkeitseinstellung 30-250 BPM
Unterrichtsmodi	3 Modi (Schlagerkennung, leises Anschlagen, Geschwindigkeitsvariation)
Aufnahmefunktion	Aufnahme und Wiedergabe (1 Stück)
Konnektivität	USB-MIDI, Audioeingang (3,5 mm), Audioausgang (3,5 mm), Kopfhörer (3,5 mm), Beckenerweiterungsport
Schlagzeugkomponenten	3 Becken (Crash, Ride, Hi-Hat), 3 Toms, 1 Snare, 1 Bassdrum mit Pedal
Trommeleinstellungen	Empfindlichkeit, Auslöseschwelle, Übersprechen, Wiederholung (pro Trommel, außer Toms als Gruppe)
Wartung	Hitze, Feuchtigkeit, direkte Sonneneinstrahlung vermeiden; mit einem weichen, feuchten Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Konform mit FCC Teil 15; Entsorgung gemäß WEEE 2012/19/EU
Ungefähres Gewicht	Ca. 15 kg (inklusive Teile)
Technischer Support	www.vevor.com/support

Häufig gestellte Fragen - MD200D-P Vevor

Wie installiere ich das elektronische Schlagzeug Vevor MD200D-P?

Befolgen Sie die Installationsanleitung: Montieren Sie zuerst das Rohrgestell, installieren Sie die Trommeln auf den Stangen, befestigen Sie die Becken, schließen Sie dann die Signalkabel an. Ziehen Sie alle Schrauben fest, um Spiel zu vermeiden. Konsultieren Sie das Handbuch für detaillierte Abbildungen.

Wie verbinde ich das Schlagzeug mit einem Computer?

Verwenden Sie ein USB-B-Kabel (nicht im Lieferumfang enthalten), um den USB-MIDI-Anschluss des Moduls mit Ihrem Computer zu verbinden. Das Kit wird als MIDI-Gerät erkannt. Sie können dann eine Musiksoftware zum Aufnehmen oder Spielen verwenden.

Wie stelle ich die Empfindlichkeit der Pads ein?

Drücken Sie KIT, dann SELECT. Schlagen Sie auf das einzustellende Pad. Verwenden Sie die +/- Tasten, um den Parameter auszuwählen (S für Empfindlichkeit, t für Schwelle, c für Übersprechen, r für Wiederholung) und drehen Sie das Rad zum Anpassen. Halten Sie - gedrückt, um zu speichern.

Was tun, wenn die Bassdrum keinen Ton erzeugt?

Überprüfen Sie, ob das Kabel des Auslösers richtig angeschlossen ist. Wenn das Problem weiterhin besteht, schalten Sie den FOOT SWITCH um: Position A für mechanischen Modus, Position B für Pedalmodus. Stellen Sie sicher, dass der Schlägel richtig auf die Trommeloberfläche trifft.

Wie verwende ich das integrierte Metronom?

Drücken Sie METRONOME, um in den Modus zu gelangen. Drehen Sie das Rad, um das Tempo (30-250 BPM) einzustellen. Drücken Sie CLICK, um zu starten. Im Metronommodus drücken Sie SELECT, um die Schlagart (r), die Taktzahl (b) und die Lautstärke (L) einzustellen.

Kann ich das Schlagzeug mit zusätzlichen Becken erweitern?

Ja, das Modul verfügt über einen Erweiterungsport (AUGMENTER), mit dem ein zusätzliches Becken hinzugefügt werden kann. Schließen Sie es über diesen Port an und konfigurieren Sie es bei Bedarf in den Einstellungen.

Wie nehme ich ein Schlagzeug-Sequenz auf?

Drücken Sie REC (die Anzeige blinkt 'REC'). Schlagen Sie auf die Pads, um die Aufnahme zu starten. Drücken Sie erneut REC oder PLAY, um zu stoppen. Sie können die Aufnahme mit PLAY abspielen. Die Aufnahme wird temporär gespeichert (jeweils nur ein Stück).

Wie stelle ich die Werkseinstellungen wieder her?

Um die Trommeleinstellungen zurückzusetzen, halten Sie die + Taste gedrückt, bis das Display RES anzeigt. Um alle Einstellungen (einschließlich Kits) zurückzusetzen, halten Sie die + Taste gedrückt, bis RES erscheint. Achtung: Dies löscht benutzerdefinierte Einstellungen.

Welchen Netzadapter verwenden?

Verwenden Sie ausschließlich den mitgelieferten Adapter (100-240 V, Ausgang DC 9 V). Schließen Sie keinen anderen Adapter an, um Schäden am Modul zu vermeiden. Wenn der Adapter verloren geht, kontaktieren Sie Vevor für einen Ersatz.

Wie reinige ich das elektronische Schlagzeug?

Verwenden Sie ein weiches, leicht feuchtes Tuch (nass) zum Abwischen der Pads und des Rahmens. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel. Vermeiden Sie, dass Feuchtigkeit in die Anschlüsse eindringt.

BEDIENUNGSANLEITUNG MD200D-P Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

ELEKTRONISCHES SCHLAGZEUG BENUTZERHANDBUCH

MODELL: MD200C-P, MD200D-P

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen lediglich eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

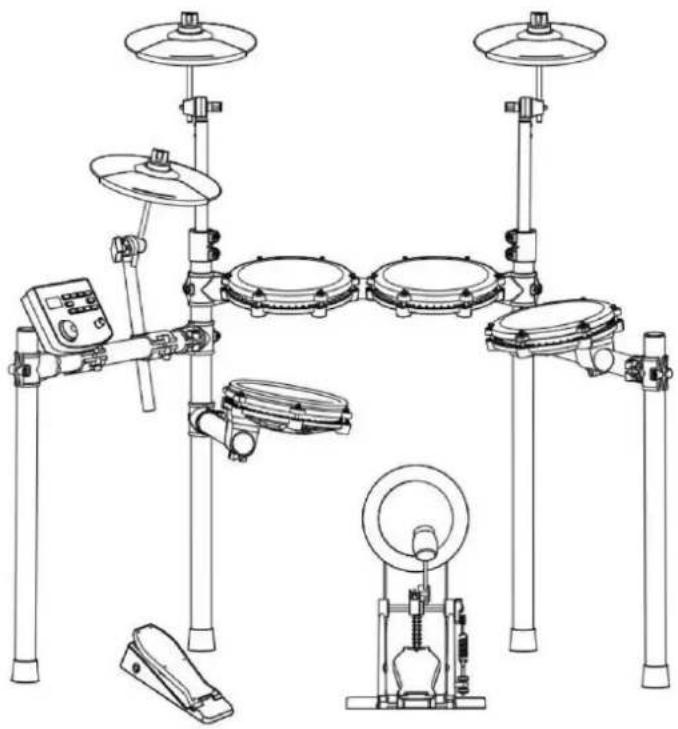

ELEKTRONISCHES SCHLAGZEUG

MODELL: MD200C-P, MD200D-P

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische Unterstützung? Kontaktieren

Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

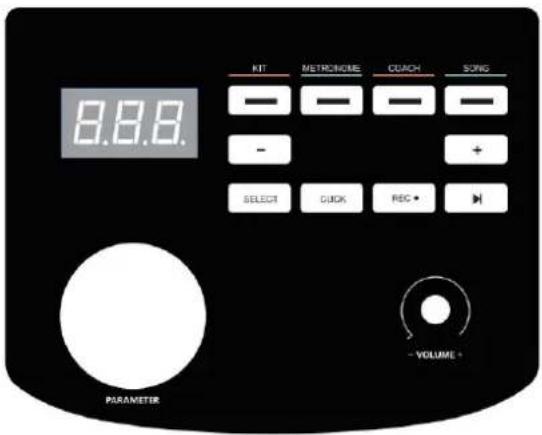

FUNKTION EINFÜHRUNG

Vielen Dank, dass Sie sich für unser elektronisches Schlagzeug entschieden haben. Das elegante und filigrane elektronische

Schlagzeug ist die perfekte Kombination aus moderner neuer

elektronischer Technologie. • Bevor Sie dieses Produkt verwenden, müssen Sie die Anweisungen ausführlich lesen.

• 32 Schlagzeugsätze, 480 Klangfarben • 30 Lieder - Unterstützt die Anpassung der Empfindlichkeitsparameter jeder Trommel • Drei Unterrichtsmodi - Geschwindigkeitsregelung: 30 \~ 250 Schläge/min • Metronom: 1-9 Typen • Weitere Funktionen: Parameterspeicherung, -rücksetzung und -aufzeichnung; - dreistellige LED-Anzeige; - Schnittstelle: Stromversorgung DC, USBMIDI, Kopfhörer, Audioeingang, Audioausgang

ANMERKUNG!

- Bei diesem Produkt handelt es sich um ein elektroakustisches Instrument. Es ist normal, dass nach dem Einschalten ein leises

Stromgeräusch im Lautsprecher oder Kopfhörer zu hören ist.

Halten Sie das Gerät während der Verwendung von „Radio, Fernseher, Antennenempfänger, Router, Kühlschrank, Fernsehgerät, Motor

und anderen elektrischen HF-Störquellen" fern.

INHALT

FUNKTION EINFÜHRUNG 1

INHALT 2

INSTALLATIONSANLEITUNG 3

ÜBERPRÜFEN SIE DIE BEILIEGENDEN ELEMENTE 3

LRÓN-ROHRHALTER 4

TROMMELINTUBATION 4

MONTAGESTÄNDER 5

INSTALLATION DES DRUM-MODULS 5

SCHLAGTEILE UND SOUNDMODUL INSTALLIEREN 6

INSTALLIEREN DER KICK DRUM 7

MONTAGE DER HAMMERSTAB 7

DIE KICK DRUM WIRD MIT DEM STEP HAMMER FESTGEHALTEN 7

SCHLAGTEIL-ANSCHLUSSKABEL EINSTECKEN 7

ABBILDUNG DES SOUNDMODUL-PORTS 8

ANSCHLUSS DES NETZKABELS 8

USB-MIDI-ANSCHLUSS 8

AUDIO-AUSGANGSANSCHLUSS 8

AUDIO-EINGANGSANSCHLUSS 8

KOPFHÖRERANSCHLUSS 8

PORT ERHÖHEN 8

BT-MODUS 8

BEDIENUNGSANLEITUNG 9

LEISTUNG 9

SCHLAGZEUGAUSWAHL 9

METRONOM 9

PRAXISFUNKTION 9

COACH-MODUS 9

DEMO-SONGS 10

TROMMELPARAMETER 10

AUFNAHMEFUNKTION 10

SPEICHERN / ZURÜCKSETZEN 10

USB-MIDI 11

ANHANG 11

TIMBRE 11

VOREINGESTELLTE DRUM-KITS 11

BENUTZERDEFINIERTE DRUM-KITS 11

DEMONSTRATIONSSONG 11

PRODUKTWARTUNG 12

SICHERHEITSVORKEHRUNGEN 13

INSTALLATIONSANLEITUNG

ANMERKUNG!

• Bitte befolgen Sie die Anweisungen und lesen Sie die „Sicherheitshinweise“ im Benutzerhandbuch sorgfältig durch, bevor Sie das Produkt verwenden.
• Dieses Produkt muss von einem Erwachsenen installiert werden. Überlassen Sie die Installation bitte nicht Minderjährigen.

01

Überprüfen Sie die beigefügten Elemente

- Bitte prüfen Sie nach dem Öffnen der Verpackung umgehend, ob diese vollständig ist. Bei Unvollständigkeiten wenden Sie sich bitte an Ihren Händler.

Soundmodul

Modulhalterung

Becken *3

Tom (3 Stück)

Schlinge

Hintere Halterung, Verbindungshalterung, Vordere Halterung

Trete

2 Stück, 2 Stück, 6 Stück Schrauben

Fußmaschine

Beckenarm (3 Stück)

Hi-Hat-Pedal

Bolzentreiber

Signalanschlusskabel, Stimmschlüssel

Netzteil

Trommelstock

Stielhammer

MONTAGEZEICHNUNG

02

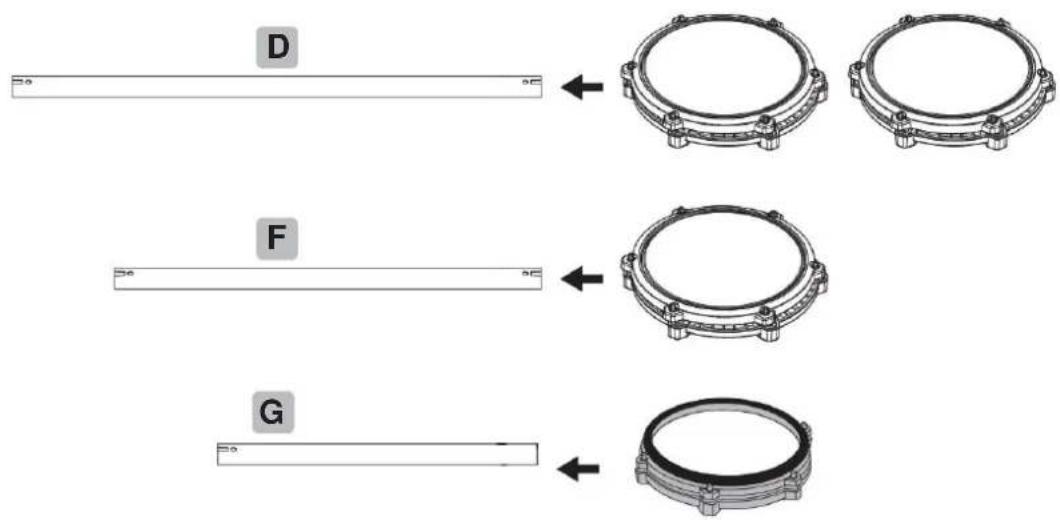

Rohrhalter aus Eisen

- Der Ständer befindet sich in einer kleinen Einzelverpackung im Inneren der Box.

A B C D

Montieren Sie die Trommel auf der Trommelstützstange.

INSTALLATIONSANLEITUNG

04

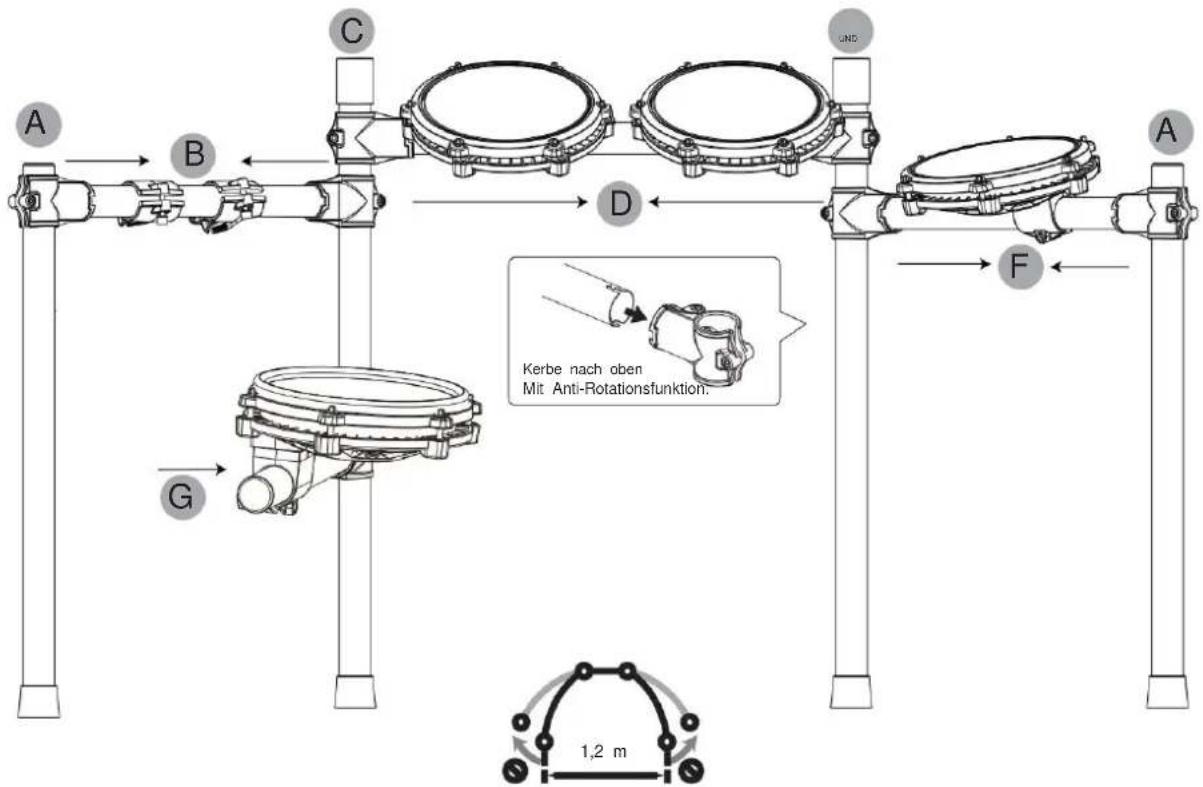

Montageständer

• Ziehen Sie während der Installation die Schrauben fest und seien Sie vorsichtig, damit Sie sich nicht die Finger einklemmen. • Montieren Sie die Halterung in der angegebenen Richtung

Aus Sicherheitsgründen sollte die Ausdehnungsbreite der Stütze nicht größer als 1,2 Meter sein.

05

Installieren des Drum-Moduls

- Bitte setzen Sie es während der Installation an der richtigen Stelle ein.

Richten Sie das Mainframe-Drummodul an der Mainframe-Boxeschiene aus und setzen Sie es ein. Nachdem Sie es bis zum Boden eingeschoben haben, können Sie hören, wie die Schnappstücke hochspringen.

06

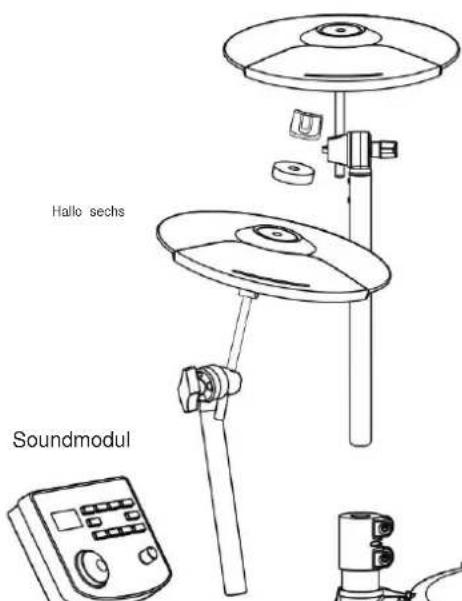

Schlagteile und Soundmodul einbauen

• Ziehen Sie die Schrauben nach dem Einsetzen der Trommel fest, um ein Lösen zu vermeiden.
• Achten Sie darauf, das Becken nicht zu fest anzuziehen; lassen Sie etwas Spielraum, damit sich das Becken auf und ab bewegen kann.

Die Muttern und Ringpolster der drei Beckenarme lösen, die drei Becken in die entsprechenden Arme stecken und die Muttern anschrauben. 3 Becken bzw. 1

Trommel in die entsprechenden Stützstangen stecken und die Schrauben festziehen.

Hinweis: Die Funktionen der einzelnen Becken, Toms und Snaredrums sind unterschiedlich, daher ist für die korrekte Installation die Zubehöridentifikation zu beachten!

INSTALLATIONSANLEITUNG

07

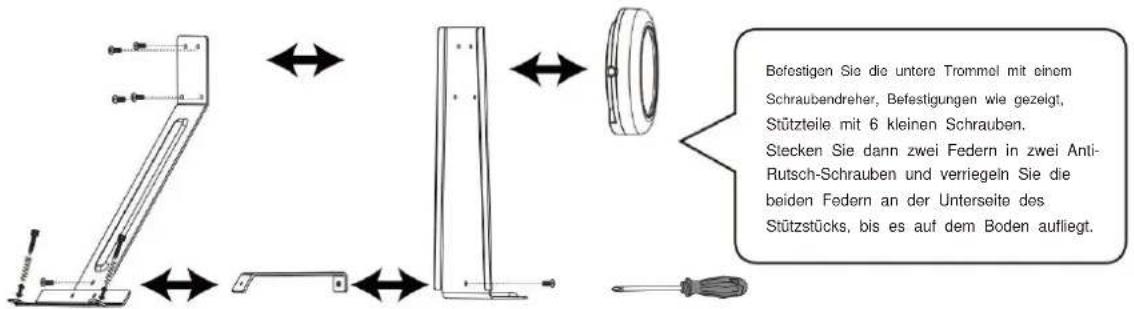

Installieren Sie die Kick-Drum

- Ziehen Sie beim Einbau die Schrauben bitte fest und achten Sie darauf, sich nicht die Finger einzuklemmen.

08

Installieren Sie die Hammerstange

- Die Stange sollte in Spitze eingefügt werden und die Schrauben sollten festgezogen werden, um ein Lösen zu verhindern.

Stecken Sie die Hammerstange in das runde Loch wie in der Abbildung gezeigt, drehen Sie den Wollhannem, um ihn mit der Trammeloberläche auszurichten, und anschließend mit som

Stimmschlüssel festziehen.

Stecken Sie die feste Eisenstange in das Loch, wie in der Abbildung gezeigt.

09

Die Kick Drum wird mit dem Stufenhammer

- Die untere Trommel und der Stufenhammer sollten befestigt sein und festgezogen werden, um ein Herunterfallen zu verhindern.

Den überstehenden Rand der unteren Trommel in die

Hammerbefestigungsclip wie in der Abbildung gezeigt

Figur, und ziehen Sie die Schrauben fest.

10

Schlagteil-Anschlusskabel einstecken

- Bitte stecken Sie das Verbindungskabel an der richtigen Stelle ein, um einen schlechten Kontakt zu vermeiden, und stecken Sie es korrekt ein, wie in der Abbildung gezeigt.

Bitte überprüfen Sie, ob die untere Trommel Geräusche macht.

Wenn kein Geräusch zu hören ist, schalten Sie bitte den Schalter ein: Schalter in A: mechanischer Kick-Drum-Modus

Schalter in B: Pedalmodus.

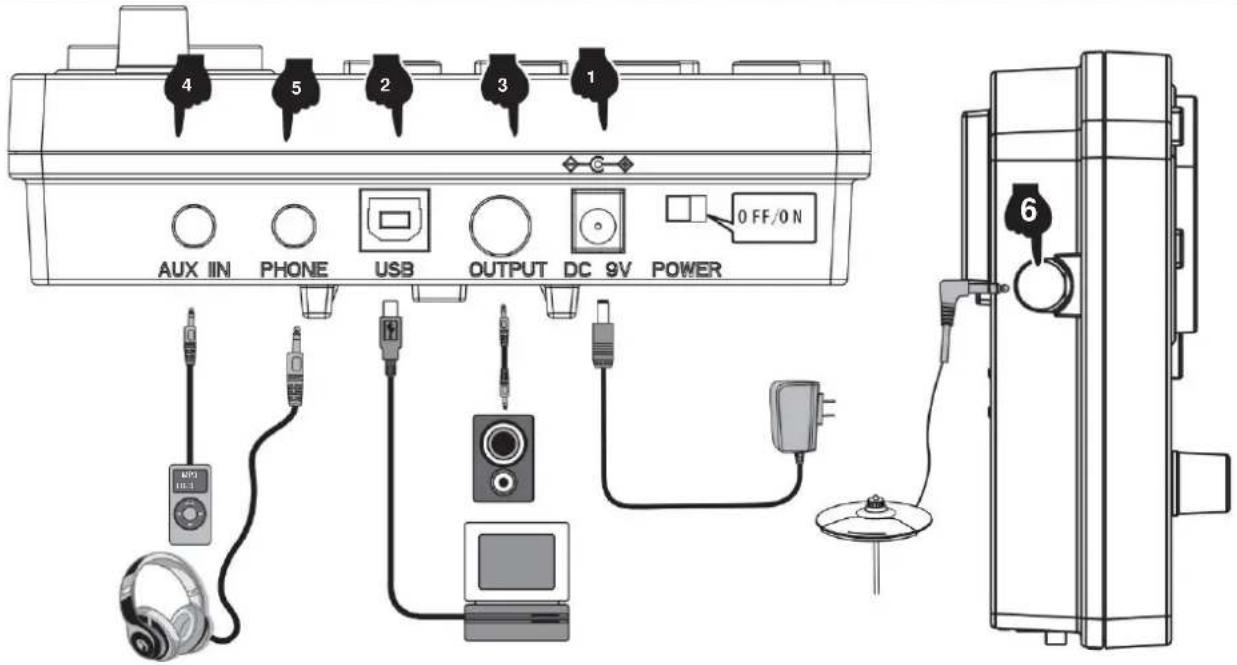

ABBILDUNG DES SOUNDMODUL-PORTS

1 NETZKABELANSCHLUSS

1. Bei Gebrauch schließen Sie die Stromklemme gemäß dem Diagramm an und stecken Sie sie in die Steckdose des Soundmoduls. an einem Ende und einer 100–240V-Haushaltssteckdose am anderen Ende. (Abb. 1)
2. Wenn Sie das Produkt längere Zeit nicht verwenden, ziehen Sie bitte den Netzstecker und bewahren Sie ihn ordnungsgemäß auf.

2 USB-MIDI-ANSCHLÜSSE

Durch die Verwendung der MIDI-USB-Schnittstelle für elektronische Drums ist die Interaktion mit Musikgeräten über MIDI möglich.

1. Durch die vorinstallierte Musiksoftware auf Computern und Mobiltelefonen können wir lernen, zu spielen, zu komponieren, Musik zu speichern und andere Funktionen. (Abb. 2)
2. Bei Anschluss an einen Computer oder ein Mobiltelefon muss der Audioausgang des Geräts mit der Audioeingangsbuchse der Modulbox verbunden werden, um die Soundeffekte auf dem Gerät zu synchronisieren. (Abb. 5)

3 AUDIO-AUSGANG

An den Audioausgang können Aktivlautsprecher (spezieller E-Drum-Lautsprecher) und große Audiogeräte angeschlossen werden. (Abb. 3)

4 AUDIO-EINGANG

Über den Audio-Eingangsanschluss kann das Wiedergabegerät der Tonquelle (z. B. MP3, Mobiltelefon) zur Wiedergabe an die Modulbox angeschlossen werden. (und andere Audiosignaleingänge). (Abb. 4)

5 KOPFHÖRER-ANSCHLUSS

Durch den Anschluss von Kopfhörern können Sie die Details der Perkussion überwachen und andere nicht stören, wenn Sie ohne Lautsprecher spielen. (Abb. 5)

6 PORT ERWEITERN

Über diesen Anschluss können Sie zur einfachen Erweiterung ein Becken hinzufügen. (Abb. 6)

BEDIENERFÜHRUNG

1 LEISTUNG

Stecken Sie den DC-Stecker in den DC 9V-Anschluss oben auf der Steuereinheit. Schieben Sie den POWER-Schalter nach rechts (von vorne gesehen), um das Schlagzeug einzuschalten. Um das Schlagzeug auszuschalten, schieben Sie den Schalter nach links.

2 DRUM-KIT-AUSWAHL

Drücken Sie die KIT-Taste, um das aktuelle Drum-Kit anzuzeigen. Drehen Sie das Parameterrad oder verwenden Sie die Tasten <- /+ >, um das gewünschte Schlagzeug auszuwählen. Es stehen 32 Schlagzeug-Sets zur Auswahl – siehe Schlagzeug-Set-Liste auf Seite 11.

3 METRONOM

1. Drücken Sie die METRONOME-Taste, um in den Metronommodus zu wechseln.
2. Auf dem Bildschirm wird der Geschwindigkeitswert angezeigt (Standardgeschwindigkeit 120 BPM). Drehen Sie das Parameterrad oder verwenden Sie die Tasten +/-, um die Metronomgeschwindigkeit zu ändern. Drücken Sie die CLICK-Taste, um das Metronom zu starten.
3. Drücken Sie die SELECT-Taste im Metronommodus, und der Bildschirm springt zur Einstellung der Metronomparameter-Schnittstelle. Sie können die Tasten +/- drücken, um den Parameter auszuwählen, den Sie anpassen möchten: A. r (Schlagart: 2,4,8,16) B. b (Schlagzahl: 01-09) C. L (Metronomlautstärke: 00 (aus) -31), und drehen Sie dann das Parameterrad, um die Parametereinstellungen anzupassen.
4. Sobald die Parameter eingestellt wurden, drücken Sie die SELECT-Taste, um zu bestätigen und die Parameteroberfläche zu verlassen. Mit der CLICK-Taste können Sie das Metronom nach Wunsch starten und stoppen.

4 PRAXISFUNKTION

Der „Coach“-Trainermodus dieses Produkts kann dabei helfen, Geschwindigkeit, Genauigkeit und Ausdauer aufzubauen und die Übungsfunktion eines besseren Rhythmusgefühls zu entwickeln. Machen Sie unter der Aufsicht des „Coach“-Trainermodus Fortschritte! Drücken Sie die Taste „Trainer“, um in den Trainermodus zu gelangen. In diesem Modus gibt es drei Übungsmodi. Wählen Sie den Übungsmodus über das Datenrad oder die Taste < + > < - >.

1. Übungsmodus 1: C-1-Schlagerkennungsübung: Schlagen Sie die Trommel mit einer festen Geschwindigkeit, um die Genauigkeit des Schlags zu trainieren.
2. Übungsmodus 2: C-2 Silent Strike-Modus: Das Metronom lässt einen Abschnitt erklingen und einen Abschnitt stummschalten, um die Schlaggenauigkeit ohne Metronom-Aufforderung zu trainieren. Es handelt sich um eine erweiterte Version des Übungsmodus 1.
3. Übungsmodus 3: C-3 Geschwindigkeitsschlagübung. Das Metronom ändert automatisch die Geschwindigkeit, erhöht vom langsamsten zum schnellsten und reduziert dann vom schnellsten zum langsamsten, um so die Schlagausdauer zu trainieren.

5 COACH-MODUS

1. Der "Coach"-Trainingsmodus dieses Produkts kann dabei helfen, Geschwindigkeit, Genauigkeit und Ausdauer aufzubauen. Drücken Sie die COACH-Taste, um in den Trainermodus zu gelangen. In diesem Modus gibt es drei Übungsmodi. Verwenden Sie das Parameterrad, um auszuwählen, welcher Übungsmodus.

A. Übungsmodus 1: C-1 Übung zur Schlagerkennung – Schlagen Sie die Trommel mit einer festen Geschwindigkeit, um die Genauigkeit des Schlags zu trainieren. B. Übungsmodus 2: C-2 Stiller Schlagmodus – das Metronom lässt einen Abschnitt erklingen und einen Abschnitt stumm schalten, um zu trainieren, wenn es keinen Takt gibt. C. Übungsmodus 3: C-3 Geschwindigkeitsschlagübungen – das Metronom ändert automatisch die Geschwindigkeit von der langsamsten zum schnellsten und dann vom schnellsten zum langsamsten.

1. Sobald der Coaching-Modus ausgewählt wurde, drücken Sie die CLICK-Taste. Die Metronomschläge werden gestartet und Sie können zum Üben auf der Trommel mitspielen.
2. Nach vier vorläufigen Schlägen zeigt das Display:

(zu langsam)

(Gut)

(zu schnell)

BEDIENERFÜHRUNG

1. Sobald Sie den Coaching-Modus abgeschlossen haben, wird eine Punktzahl von 0-100 angezeigt, die die Genauigkeit der Übung bewertet. C-1-Modus: Drücken Sie die SELECT-Taste, um zur Parametereinstellungsoberfläche zu gelangen. Sie können die Anzahl der Übungseinheiten (Sitzungen) nach Bedarf einstellen (01-32). Die Anzahl der Übungssitzungen bestimmt die Länge dieser Übung. C-2-Modus: Drücken Sie die SELECT-Taste, um die Parametereinstellungsoberfläche aufzurufen. Sie können die Anzahl der Übungssitzungen nach Bedarf anpassen (04-32). Die Anzahl der Übungssitzungen bestimmt die Länge dieser Übung. C-3-Modus: Drücken Sie die SELECT-Taste, um die Parametereinstellungsoberfläche aufzurufen. Sie können die Rate einstellen, mit der die BPM-Änderungen erfolgen (01-09 BPM).
2. Drücken Sie die CLICK-Taste erneut, um den Coach-Modus zu beenden.

6 DEMO-SONGS

1. Drücken Sie die SONG-Taste, um in den Demo-Modus zu gelangen. Es stehen 30 Demos zur Auswahl. Auf dem Bildschirm wird die aktuelle Demosongnummer (01-30) angezeigt.
2. Drücken Sie die Taste < >, um mit der Wiedergabe der Demosongs zu beginnen. Um die Wiedergabe zu stoppen, drücken Sie erneut die Taste < >.
3. Drehen Sie das Parameterrad oder drücken Sie die Tasten +/-, um einen Demosong auszuwählen.
4. Drücken Sie die SELECT-Taste im Song-Modus, um zur Song-Parameter-Einstellungsoberfläche zu gelangen. Sie können den Drum-Sound ein- oder ausschalten, indem Sie am Parameterrad drehen (der Drum-Sound ist standardmäßig eingeschaltet).
5. Drücken Sie zur Bestätigung und zum Verlassen der Parameteroberfläche die Taste „AUSWAHL“.

7 TROMMELPARAMETER

1. Drücken Sie die KIT-Taste und auf dem Display erscheint 01 (Drum-Kit-Nummer). Drücken Sie SELECT, um in den Drum-Parameter-Anpassungsmodus zu gelangen.
2. Tippen Sie auf die Trommel, die Sie anpassen möchten, und drücken Sie dann die Tasten +/-, um den Parameter für die Anpassung auszuwählen. Empfindlichkeit

A. S(01-06). Triggerschwelle t(01-32).

Übersprechschwelle c (01-32)

B. Wiederholter Trigger r(01-32) Trommelkraft

V (01-03). Trommellautstärke L (00-31).

1. Ändern Sie die Parameter durch Drehen des Parameterrads und drücken Sie zum Speichern lange auf die - Taste. Der Bildschirm mit der Anzeige SAV zeigt an, dass die Parameteranpassung erfolgreich gespeichert wurde.
2. Um die Trommelparameter auf die Werkseinstellungen zurückzusetzen, drücken Sie lange die Taste +, bis auf dem Bildschirm RES angezeigt wird.
3. BITTE BEACHTEN: Die Parameter für die 3 Tom-Drums können nicht einzeln eingestellt werden.

8 AUFNAHMEFUNKTION

1. Drücken Sie die Taste, wenn die Kontrollleuchte in den Zuständen "KIT" und "CLICK" leuchtet und auf dem Bildschirm die Wörter "REC" blinken und atmen, und wechseln Sie in den Aufnahmevorbereitungszustand.
2. Tippen Sie auf eine beliebige Trommel und das Metronom ertönt. Zu diesem Zeitpunkt zeigt der Bildschirm "---" im blinkenden Zustand der Atmung an und beginnt mit der Aufnahme.
3. Drücken Sie die Taste < REC > oder < PLAY > erneut. Die Aufnahme stoppt und "A-1" wird auf dem Bildschirm angezeigt.
4. Drücken Sie < ▶ >, um die Wiedergabe der aktuellen Aufnahme zu starten, und drücken Sie erneut, um die Wiedergabe zu stoppen.
5. Wenn Sie ohne Klopfen erneut in den Aufnahmevorbereitungszustand wechseln, wird das zuletzt aufgenommene "A-1" wiedergegeben.

9 SPEICHERN / ZURÜCKSETZEN

1. Um die Parameter zu speichern, drücken Sie lange auf die Taste <->. Auf dem Bildschirm wird SAV angezeigt.
2. Um die Parameter zurückzusetzen, drücken Sie lange auf die Taste <+> und auf dem Bildschirm wird RES res angezeigt.

10 USB-MIDI

Um die MID-Funktion des Drum-Kits zu nutzen, stecken Sie ein USB-B-Datenkabel (nicht im Lieferumfang dieses Drum-Kits enthalten) in die Steuereinheit und stellen Sie eine Verbindung zum PC/Smartphone her.

Timbre

Trete.

1. Pop-Kick 2.

Fick-Kick

1. Stöcke Irelen
2. Grunge-Kick 25.

70er-Kick

1. 80er Kick
2. Populärer Kick
3. Slam Kick
4. Angriffstrit
5. Alter Tritt
6. Fairfax-Tritt
7. Militärischer Tritt

Schlinge

1. Pop Snaro 34.

Fuck Snare

1. Harte Schlinge
2. Original Snare 37

Pop Rock Snare 38.

Rock-Snarc

1. Metall-Schlinge
2. PowerMetal Snare
3. SpeedMetal Snare 42.

Pop Jazz Snare 43. Jazz

Snare

44.90B

45.909

1. Songo Snare 47.

Standard-Snare

1. Akustische Snare
2. Session-Schlinne
3. Madame Snaire
4. Blues-Snars
5. Klassische Snare
6. Syntheaze Snare 54

Freak Snare

1. Slicks Snare
2. Grungo-Snare 57.

70er-Jahre-Snare

1. 80er Snare
2. Beliebte Snare 60.

Slam Snare

1. Angriffsschinge
2. Alte Schlings
3. Fairfax-Schlinge
4. Militärische Snaro
5. Ppp Snare Rim
6. Scheiß auf den Snare Rim
7. Harter, Sp
8. Original Snare Bim 69

PopRock Snare Rhyme

1. Rock-Snare-Rim
2. Snaro-Rand aus Motall
3. PowerMetal Spare-Band
4. SpeedMetal Snare-Rand
5. Pop Jazz Spare Rim
6. Jazz-Spare-Bim

76.808

77.909

1. Songo Snare Rim
2. Standard-Snare-Rand
3. Akustischer Spare-Rim
4. Session Spare Rim
5. Moderner, Spare Rim
6. Blues Snare-Rand
7. Klassischer Snare-Rim
8. Synthaze Snare-Rim
9. Freak Snare-Rim
10. Sticks Snare-Rim
11. Grunge Snare-Rim
12. 70er Snare-Rim
13. 80er Snare-Rim
14. Beliebter Snare-Rim
15. Slam Snare-Rand
16. Angriff Snare Rim
17. Alter Snare-Rand
18. Fairfax Snare-Rand
19. Militärischer Snare-Rim

20.48.15

1. Pop Tom1
2. Scheiß auf Tom1
3. Heter Tom1
4. Original Tom1
5. PapRock Tom1
6. Rock Toml
7. Metall Tom1
8. PowerMetal Tom1
9. SpeedMetal Tom1
10. Pop Jazz Tom1
11. Jazz Tom

108.508

109.909

1. Lied Tom1
2. Standard Tom1
3. Akustik Tom1
4. Session Tom
5. Moderner Tom1
6. Blues Tom1
7. Klassischer Tom 1
8. Synthaze Tom1
9. Freak Tom1
10. Stöcke Term1
11. Grunge Tom1
12. 70er Tom1
13. 80er Tom1
14. Beliebt Tom 1
15. Slam Tom1
16. Angriff Tom1
17. Alter Tom
18. Fairfax Tom1
19. Militär-Tom1 129.

Pop-Tom2

1. Scheiß auf Tom2
2. Harter Tom2
3. Original Tom2
4. PopRock Tom2
5. Rock Tam2
6. Metall Tom
7. PowerMetal Tom2
8. SpeedMetal Tom2 138.

PopJazz Tom2

1. Jazz Tom2

140.809

141.909

1. Lied Tom2
2. Standard Tom2
3. Akustlik Tpt2

145 Scoring Tom2

1. Alexander Tom2
2. Blues Tom2
3. Klassischer Tom?
4. Synthaze Tom2
5. Freak Tom
6. Stöcke Tom2
7. Grunge Tom2
8. 70er Tom2
9. 80er Tom2
10. Beliebt Tom2
11. Slam Tom2
12. Angriff Tom2
13. Alter Tom2
14. Fairfax Tom2
15. Militär-Tom2 161

Pop-Tom3

1. Fick Tom3
2. Harter Tom3
3. Original Tom3
4. PopRock Tom3
5. Rock Tom3
6. Metall Tom3
7. PowerMetal Tom3
8. SpeedMetal Tom3 170

PopJazz Tom3

1. Jazz Tom3

172.809

1. 909
2. Sanga Tom3
3. Standard Tom3
4. Akustik Tom3
5. Seesion Tom3
6. Moderner Tom3
7. Blues Tom3
8. Klassischer Tom3

181 Synthozzo Tom3

1. Freak Tom3
2. Stöcke Tom3
3. Grunge Tam3
4. 70er Tom3
5. 80cr Tom3
6. Beliebler Tom3
7. Slam Tom3
8. Angriff Tom3
9. After Tom3
10. Fairfax Tom3
11. Militär Tom3

Absturz.

1. Pan Crash
2. ScholB auf Cresh1
3. Hector Abst
4. Original Crash1
5. PopRock Crash!
6. Felssturz1
7. Metall-Crash1
8. PowerMetal Crash1
9. SpeedMetal Crash1 202.

PopJazz Crash1 203. Jazz

Crash1

204.808

205.909

1. Songo Crash1
2. Standard Crash1

20B. Akustik-Crash1

1. Session Crash
2. Moderner Absturz1
3. Blues Crash
4. Klassischer Crash
5. Synthbase Crash1 214.

Froek Crash1

1. Stöcke Crash1
2. Grunge Crash1
3. 70er Crash1
4. 80er Crash1
5. Beliebter Crash1 220.

Slam Crash1

1. Angriffsabsturz1
2. Alter Absturz1
3. Fairfax-Unfall
4. Militär-Crash1 225.

Pop-Crash1-Felge 226. Fick

Crash1-Felge

1. Harle-Crash1-Felge
2. Original-Crash1-Felge 229

PopRock Crash1 Felge 230. Rock

Crash1 Felge

1. Metall Crash1 Felge
2. PowerMetal Crash1 Felge
3. SpeedMetal Crash1 Felge 234.

Pop Jazz Crash1 Felge 235 Jazz

Crash1 Felge

236.808

237.909

1. Songo Crash! Felge
2. Standard Crash1 Felipe
3. Akustik Crash1 Rim
4. Session Crash1 Felge
5. Moderne Crash1 Felge
6. Blues Crash1 Foloc
7. Klassische Crash1-Felpe
8. Synthoaze Crash1 Bim 246.

Freak Crash1 Rim

1. Sticks Crash1 Felge
2. Grunoc Crash1 Feloc 249.

70er Crash1 Felge

1. 80er Crash1 Folge
2. Belieble Crash1-Felge 252.

Slam Crash1-Folgo

1. Angriff Crash1 Felge
2. Alle Crash1 Felge
3. Fairfax Crash1 Folge
4. Militärische Crash1 Felge

Fahrt.

1. Pop-Fahrt
2. Flick-Fahrt
3. Harte Fahrt
4. Originalfahrl 261.

Pop-Rock-Fahrt

052 Book Fids

263 Metallfabt

1. Blues-Fahrt
2. Klassische Fahrt
3. Synthoze-Fahrt
4. Freak Ride
5. Sticks-Fahrt
6. Grunge-Fahrt
7. 70er-Jahre-Fahrt
8. 00er-Jahre-Fahrt
9. Beliebte Fahrt

2B4. Slam-Fahrl

1. Angriffsfahrt

2B6. Alte Fahrt

1. Fairfax-Fahrt
2. Militärfahr
3. Pop Ride Felge
4. Fick, Fahrt, Felgo
5. Hard Ride Felge
6. Original Ride-Folge
7. PogRock Ride Rhyme
8. Rock Ride Felge
9. Metallfolie
10. PowerMetal Ride Felge
11. SpeedMetal, Biclo, Elog

290 Pop Jazz Ride Bim

1. Jazz Ride Felge

300.808

APPENDIX

Klassisches Hi-Hat-Pedal 405.

1. 80er Crash 2
2. Belegter Crash 2
3. Slam Crash 2
4. Angriffsabsturz 2
5. After Crash 2
6. Fairfax Unfall 2
7. Militärischer Absturz2
8. Pop Crash2 Folgo
9. Scheiß auf die Crash2-Feige
10. Harto Crash2-Folgo

452 Original Crash2 Felge

1. PonRock, Crash2, Rhumo
2. Rock Crash2 Felge
3. Metall-Crash2-Feige
4. PowerMetal Crash2 Folge

457 SpeedMetal Crash2 Felge

1. PopJazz Crash2 Felge
2. Jazz Crash2 Felge

460.808

461,909

1. Song: Crash2 Felge
2. Standard-Crash2-Felge
3. Akustik Crash2 Felge
4. Session Crash2 Felge
5. Modern Crash2-Felge
6. Blues Crash2 Felge
7. Klassische Crash2-Felge
8. Synthpaze Crash2 Felge
9. Freak Crash2 Felge

471 Sticks Crash2 Felge

1. Grunge Crash2 Folge
2. 70er Crash2 Felge
3. 80er Crash2 Felge
4. Beliebte Crash2 Felge
5. Slam Crash2 Felge
6. Attack Crash2 Felge
7. Alto Crash2 Felge
8. Fairfax Crash2 Felge
9. Militärische Crash2 Felge

Absturz 2

Drum combination timbre

01 Pop	09 SpeedMetal	17. Sitzung	25 70er Jahre
02 Ficken	10 PopJazz	18 Moderne	26 80er Jahre
03 Schwer	11 Jazz	19 Blues	27 Beliebt
04 Original	12 808	20 Klassisch	28 Schlag
05 Pop-Rock	13 909	21 Synthblick	29 Angriff
06 Felsen	14 Songo	22 Freak	30 Alt
07 Metall	15 Norm	23 Stöcke	31 Fairfax
08 PowerMetal	16 Akustik	24 Grunge	32 Militär

Demonstration music

Lied 001	Lied 007	Lied 013	Lied 019	Lied 025
Lied 002	Lied 008	Lied 014	Lied 020	Lied 026
Lied 003	Lied 009	Lied 015	Lied 021	Lied 027
Lied 004	Lied 010	Lied 016	Lied 022	Lied 028
Lied 005	Lied 011	Lied 017	Lied 023	Lied 029
Lied 006	Lied 012	Lied 018	Lied 024	Lied 030

PRODUKTWARTUNG

Eine sorgfältige Wartung und der Schutz dieses Produkts tragen wesentlich dazu bei, seine Lebensdauer zu verlängern und Fehler zu reduzieren.

1 Vermeiden Sie Hitze, Feuchtigkeit oder direkte Sonneneinstrahlung

Setzen Sie das Produkt nicht übermäßig direktem Sonnenlicht aus und platzieren Sie es nicht in der Nähe einer Klimaanlage oder an einem extrem heißen Ort.

2 Nicht in der Nähe von Fernsehgeräten oder Radios verwenden

Dieses Produkt kann den Empfang von Fernseh- und Radiosendern stören. Wenn dies passiert, entfernen Sie das Produkt vom Fernsehgerät oder Radio.

PRODUKTWARTUNG

3 Verwenden Sie keine Farbe, Verdünner oder ähnliche Chemikalien zum Reinigen

Bitte verwenden Sie ein weiches und schmutzfreies Reinigungstuch, das Sie in etwas Wasser oder ein spezielles Reinigungsmittel getaucht haben, um oberflächliche Flecken auf diesem Produkt zu entfernen.

4 Nicht schütteln, um eine Kollision zu vermeiden

Beim Transportieren des Produkts ist Vorsicht geboten. Heftige Erschütterungen und Stöße sind strengstens verboten, um Schäden am Gehäuse oder an den internen elektronischen Komponenten zu vermeiden.

SICHERHEITSHINWEISE

STROMVERSORGUNG

	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-Cr sStu GmbH os

Hauptsächlich Mit er Landstr.69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

236.808

237.909

Poplazzkick 11. Jazz-

kick

1. 808
2. 909
3. Songo-tran 15

Standaard trap

1. Akoeslische kick
2. Session-kick
3. Moderner Kick
4. Blues-Kick
5. Klassischer Kick
6. Synth-Kick 22

Freier Kick

1. Schluck-Kicks
2. Grunge-Trap 25.

INSTALLIEREN SIE DAS TRUMMODUL 5

INSTALLIEREN SIE SCHLAGTEILE UND KLANGMODUL ---- 6

INSTALLERA Sparktrumman 7

INSTALLERA HAMMARBÄREN 7

Sparktrumman ÄR FIXAD MED STEGHAMMEREN 7

KOPPLA I ANSLUTNINGSKABELN FÖR STRIKANDE DELEN---- 7

ILLUSTRATION AV LJUDMODULPORT 8
