YG19-660B-101 - Terrassenbalustrade Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Terrassengeländer
Marke	Vevor
Modell	YG19-660B-101
Material	Aluminium
Anzahl der Teile pro Bausatz	101 Baluster
Außendurchmesser	3/4 Zoll (ca. 19 mm)
Balusterlänge	26 Zoll (ca. 660 mm)
Gesamthöhe des Geländers	36 Zoll (ca. 914 mm)
Enthaltene Befestigungen	202 Schrauben M5x30 und 202 Kunststoffverbinder
Pflege und Reinigung	Mit einem feuchten Tuch reinigen. Abrasive Produkte vermeiden.
Sicherheit	Kinder nicht klettern lassen. Bei der Montage Schutzbrille und Handschuhe tragen. Montage zu zweit.
Ersatzteile und Reparierbarkeit	Schrauben und Verbinder separat erhältlich. Andere Teile (Schienen, Pfosten) müssen vom Benutzer gekauft werden.
Erforderliches Werkzeug für die Installation	Elektrische Bohrmaschine, Kreissäge, Maßband, Kreuzschlitzschraubendreher.
Verwendungszweck	Montage auf horizontaler Terrassenschiene oder Balkon.
Garantie und Support	Technischer Support und elektronische Garantieurkunde auf www.vevor.com/support
Gewicht des Bausatzes	Ca. 8-10 kg (Schätzung)
Abstand zwischen den Balustern	Achsabstand von 4,5 Zoll (ca. 114 mm)
Tragfähigkeit	Nicht angegeben, örtliche Sicherheitsnormen beachten

Häufig gestellte Fragen - YG19-660B-101 Vevor

Welche Werkzeuge werden für die Installation des Vevor YG19-660B-101 Terrassengeländers benötigt?

Sie benötigen eine elektrische Bohrmaschine, eine Kreissäge, ein Maßband und einen Kreuzschlitzschraubendreher. Schrauben M5x30 und Kunststoffverbinder sind im Lieferumfang enthalten.

Wie viele Baluster sind im Bausatz YG19-660B-101 enthalten?

Der Bausatz enthält 101 Baluster aus Aluminium sowie 202 Schrauben M5x30 und 202 Kunststoffverbinder.

Welche Abmessungen haben die Baluster?

Jeder Baluster hat einen Außendurchmesser von 3/4 Zoll (ca. 19 mm), eine Länge von 26 Zoll (660 mm) und die Geländerhöhe beträgt 36 Zoll (914 mm).

Wie befestigt man die Baluster an den Schienen?

Markieren Sie die Positionen auf den Schienen mit einem Achsabstand von 4,5 Zoll. Schrauben Sie die Kunststoffverbinder an die Schienen und setzen Sie dann die Baluster in die Verbinder ein.

Ist das Geländer mit allen Terrassentypen kompatibel?

Es ist für die Montage auf horizontalen Schienen von Terrassen oder Balkonen konzipiert. Die Pfosten, oberen und unteren Schienen sind nicht im Lieferumfang enthalten und müssen separat erworben werden.

Welche Sicherheitsvorkehrungen sollte ich bei der Installation treffen?

Tragen Sie eine Schutzbrille und Arbeitshandschuhe. Die Montage sollte von zwei Personen durchgeführt werden. Halten Sie Kinder und Haustiere fern.

Kann ich die Farbe der Baluster streichen oder ändern?

Ja, Aluminium kann mit geeigneter Metallfarbe gestrichen werden. Stellen Sie sicher, dass die Oberfläche vor dem Auftragen gut entfettet und vorbereitet ist.

Wie pflege ich das Geländer?

Reinigen Sie es regelmäßig mit einem feuchten Tuch und einem milden Reinigungsmittel. Vermeiden Sie abrasive Produkte, die die Oberfläche zerkratzen könnten.

Was tun, wenn ein Teil fehlt oder beschädigt ist?

Kontaktieren Sie den Vevor-Kundendienst über www.vevor.com/support, um Ersatzteile oder einen Austausch im Rahmen der Garantie zu erhalten.

Welche maximale Belastung hält das Geländer aus?

Die Anleitung gibt keine maximale Belastung an. Es ist unbedingt erforderlich, die örtlichen Sicherheitsnormen für Geländer einzuhalten. Im Allgemeinen ist eine horizontale Last von 50 kg/m für Wohnbalustraden üblich.

BEDIENUNGSANLEITUNG YG19-660B-101 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

TERRASSENBALUSTER

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Terrassenbaluster

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WARNUNG:

1. Erlauben Sie Kindern nicht, auf das Gerät zu klettern.
2. Halten Sie Kinder und Haustiere während der Montage fern.

SICHERHEITSHINWEISE

1. Bitte montieren Sie das Produkt streng gemäß der Anleitung. Eine falsche Montage kann gefährlich sein.
2. Bitte tragen Sie während der Montage eine Schutzbrille und Arbeitshandschuhe.
3. Versuchen Sie nicht, das Produkt zusammenzubauen, wenn Sie müde sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten.
4. Tragfähigkeit und andere Produktparameter werden auf die angewendet Nur ordnungsgemäß und vollständig montiertes Produkt.
5. Trennen und zählen Sie alle Teile und die Hardware.
6. Bereiten Sie das folgende Werkzeug vor: Kreuzschlitzschraubendreher.
   7.Wenn Sie Elektrowerkzeuge verwenden, achten Sie darauf, langsamer zu werden und anzuhalten, wenn erforderlich.
7. Für die Montage werden zwei Personen benötigt.
8. Befolgen Sie nur die vorgesehenen Verwendungszwecke.
9. Das Produkt besteht aus Metallaluminium. Nach der Installation bitte nicht absichtlich einschlagen, um eine Beschädigung des Holzzauns zu vermeiden.

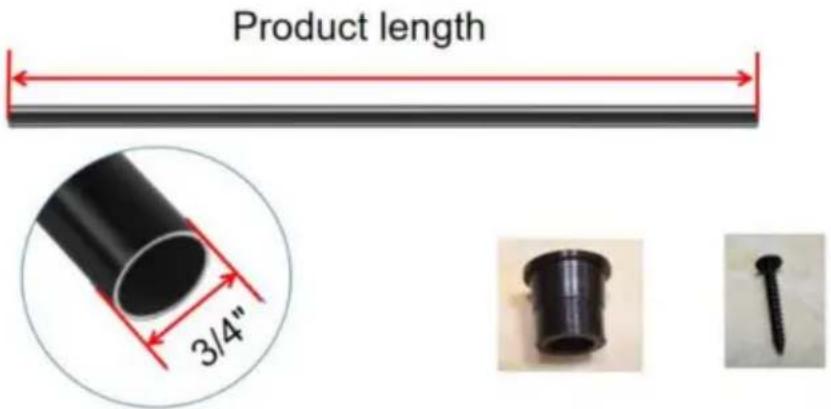

PARAMETERLISTE

Modell	Nummer Plastik von Bausätzen	Produkt äußere Durchmesser	Produkt Länge	Geländer Höhe	M5*30 Schrauben	Anschluss
YG19-66 0B-101	101 Stück	∅3/4"	26 Zoll	36inkl H	202 Stück	202 Stück
YG19-91 4B-101	101 Stück	∅3/4"	36 Zoll	48 Zoll H	202 Stück	202 Stück
YG19-813B-101	101 Stück	∅3/4"	32 Zoll	42 ZollH	202 Stück	202 Stück
YG19-660B-51	51 Stück	∅3/4"	26 Zoll	36inklH	102 Stück	102 Stück
YG19-813B-51	51 Stück	∅3/4"	32 Zoll	42 ZollH	102 Stück	102 Stück
YG19-914B-51	51 Stück	∅3/4"	36 Zoll	48 ZollH	102 Stück	102 Stück

Jeder Terrassenbaluster benötigt 2 Verbindungsstücke und 2 Schraubbefestigungen.

Das Paket beinhaltet nur Terrassenbaluster, M5*30 Schraube und Kunststoff

Stecker. Die anderen Installationsteile kaufen Sie bitte selbst.

Terrassenbaluster, ist für die Montage auf der horizontalen Schiene geeignet

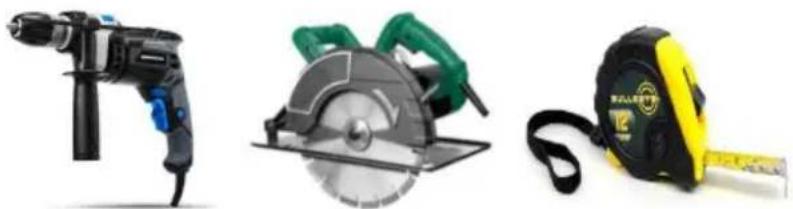

Sie müssen vor der Installation selbst die elektrische Bohrmaschine, die Kreissäge und das Maßband vorbereiten.

Installationsanleitung 1.

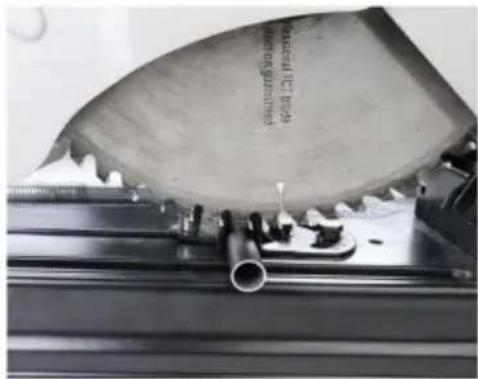

Bearbeiten Sie die Terrassenbaluster entsprechend der Höhe des Geländers.

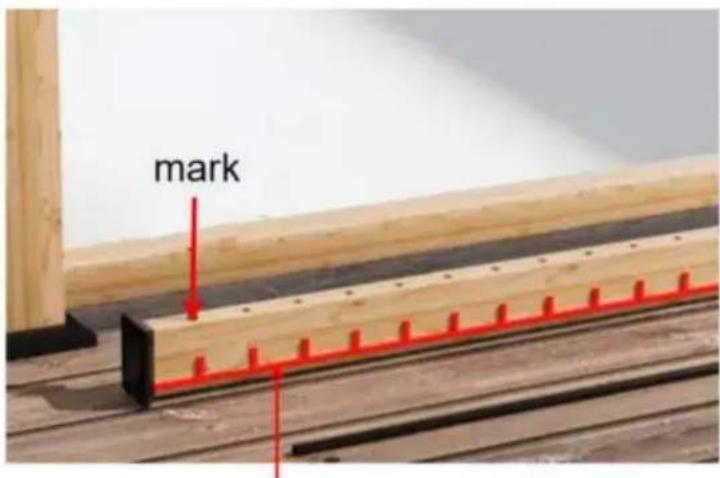

1. Zeichnen Sie die Installationsmarkierung auf das Geländer. Der Achsabstand der beiden Markierungen beträgt 4,5 Zoll. Der Markierungsabstand zwischen dem oberen und dem unteren Geländer ist gleich.

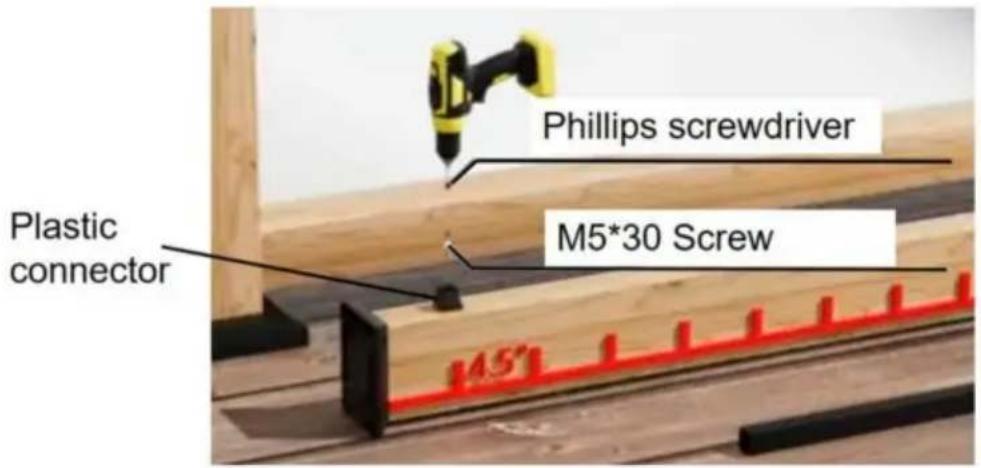

1. An der markierten Stelle den Kunststoffverbinder mit dem Geländer verschrauben.

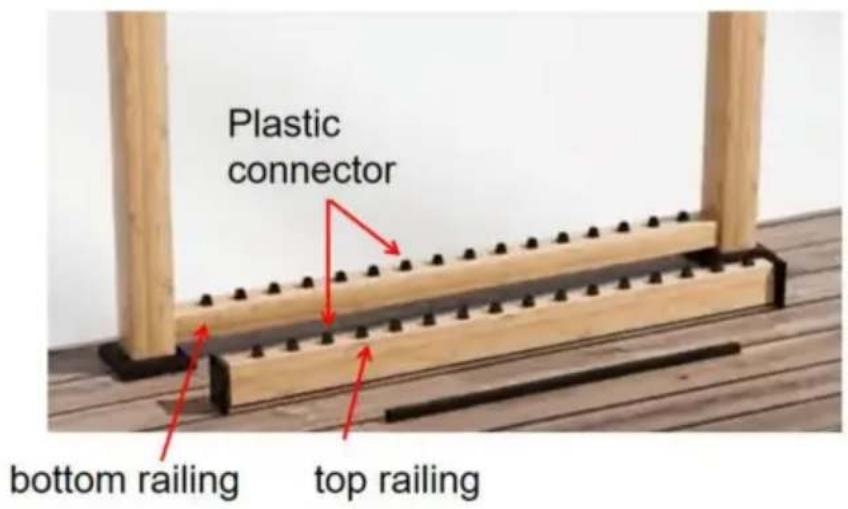

1. Installieren Sie alle Verbindungsstücke an den oberen und unteren Schienen

1. Stecken Sie das innere Loch des Terrassenbalusters in den Kunststoffverbinder und stecken Sie den Kunststoffverbinder der oberen Schiene in das innere Loch des Terrassenbalusters

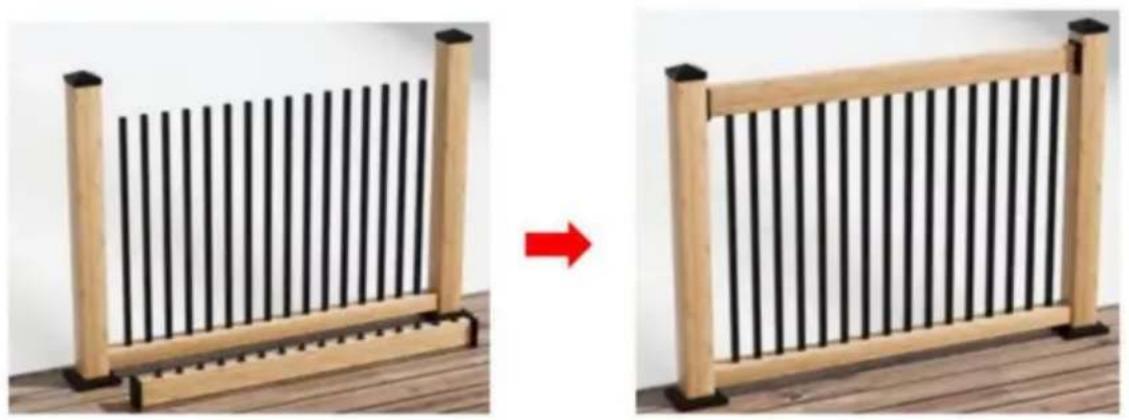

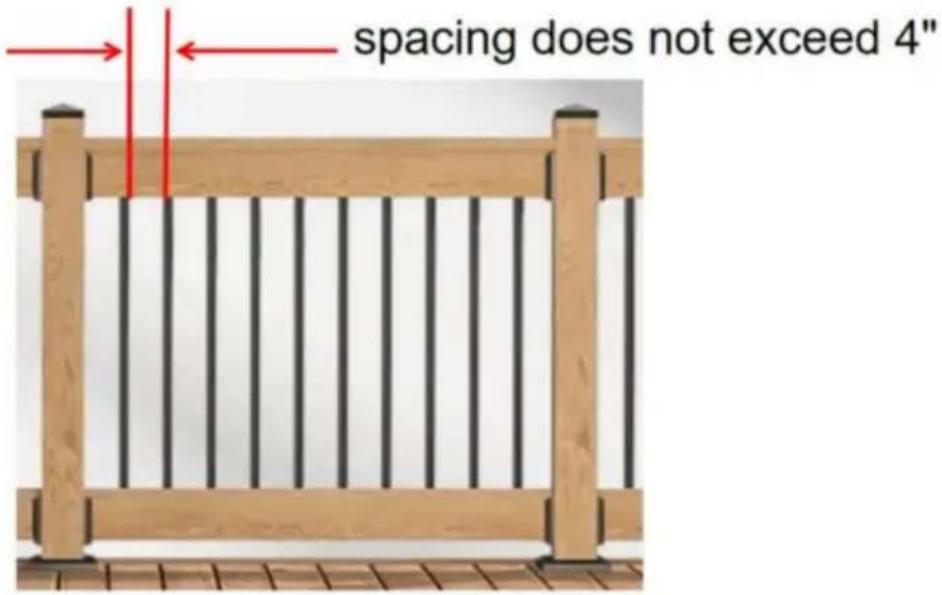

1. Befestigen Sie das obere Geländer an den linken und rechten Geländersäulen und schließen Sie die Installation ab. Nach der Installation sind die beiden Terrassenbaluster weniger als 4 Zoll
