BEDIENUNGSANLEITUNG WPSR-XM015 Vevor

SÉCURITÉ ET PRÉCAUTIONS

AVERTISSEMENT:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

ROHRREGALE

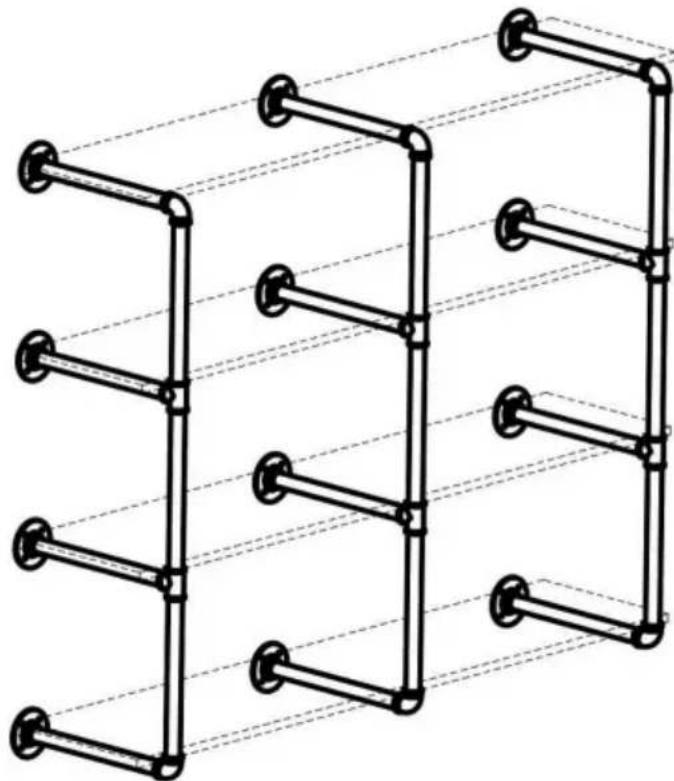

MODELL: WPSR-XM015

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ROHRREGALE

MODELL: WPSR-XM015

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unseren

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG: Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie

Betrieb oder Wartung dieses Produkts. Bei Nichtbeachtung dieser Warnungen und

Anweisungen können zu Verletzungen oder Sachschäden führen. • Vermeiden Sie die Verwendung des Produkts durch Kinder. Dieses Produkt ist kein Spielzeug.

Erlauben Sie Kindern zu spielen.

VORSICHTSMASSNAHMEN BEI DER EINRICHTUNG

1. Nur gemäß dieser Anleitung zusammenbauen. Unsachgemäßer Zusammenbau kann Gefahren schaffen.
2. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
3. Die Funktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.
4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
5. Nicht montieren, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Von scharfen Spitzen, Klingen und anderen Gegenständen fernhalten.
7. Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie
   Seiten finden Sie im Montagediagramm dieses Handbuchs. Auspacken und
   Trennen Sie alle Teile in einem sauberen Arbeitsbereich. Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern.

ANLEITUNG AUFBEWAHREN

SICHERHEIT UND VORSICHTSMASSNAHMEN

WARNUNG:

• Legen Sie nicht zu schweres Gewicht auf die Rohrregale, es könnte sich verbiegen oder sogar brechen das Brett, empfehlen wir, das Gewicht von nicht mehr als 50lbs
• Die Rohrregale werden nur an Massivwänden, wie beispielsweise massiven Ziegelwänden, montiert und Betonwänden. Wenn die Rohrregale auf Holzwänden montiert werden, Dicke der Holzwand mindestens 6cm betragen.

VORSICHT:

• Achten Sie beim Einbau der Rohrregale darauf, dass die Platte in einer horizontalen Zustand, um eine bessere Erfahrung beim Platzieren von Artikeln zu haben
• Dieses Produkt ist nur für die Installation im Innenbereich vorgesehen.

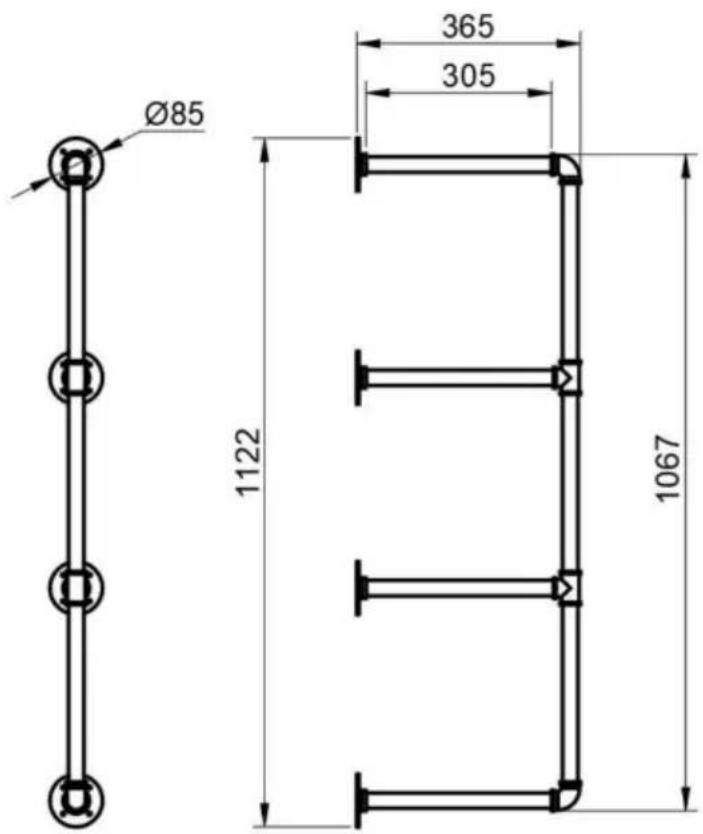

SPEZIFIKATION

Ø85 1122 365 305 1067

Hinweis: Die Zahleneinheit in der Abbildung ist mm.

Stückliste

Markieren	Name	Spezifikationen	Bild	Menge
A		/T-Stück		6
B	Winkelverbinder	/		6
C Montageflansch		/		12
D	Rohr	L=312mm		9
UND	Rohr	L=326 mm		12

Markieren	Name	Spezifikationen	Bild Menge
R	Schrauben	M5 x 40 mm		48
S Kunststoff-Expansionsrohr				48D=8mm

Rohrregale montieren

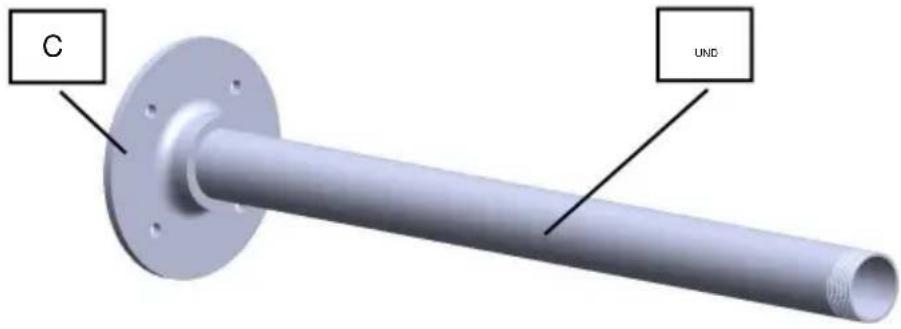

SCHRITT 1. Den Montageflansch C mit dem Rohr E verschrauben. 12 Gruppen in gesamt.

C UND

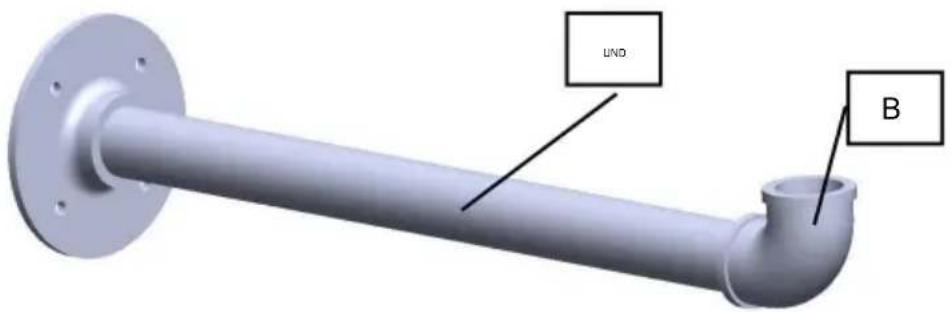

SCHRITT 2. Den Winkelverbinder B in das vorherige Bauteil einschrauben. 6 Gruppen insgesamt.

UND B

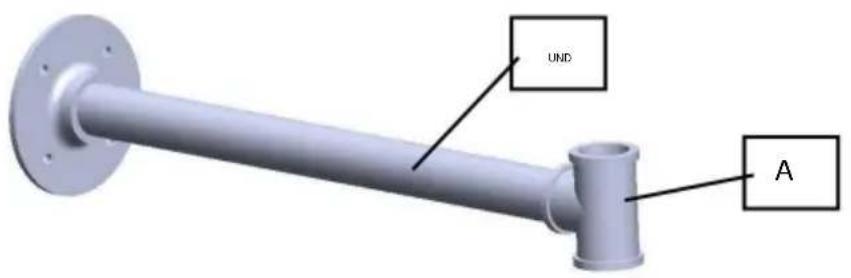

SCHRITT 3. Ziehen Sie den Winkelverbinder A in die vorherige Komponente von Schritt 1 fest. Insgesamt 6 Gruppen.

UND A

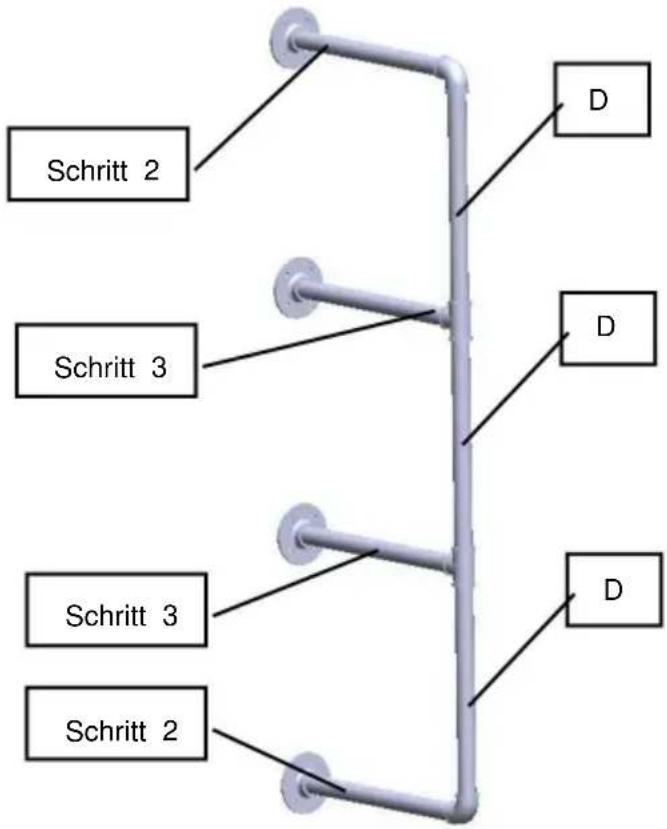

SCHRITT 4. Verbinden Sie die Komponenten aus Schritt 2 und Schritt 3 mit Rohr D.

Schritt 2 Schritt 3 Schritt 3 Schritt 2 D D D

Rohrregale an der Wand befestigen

Hinweis: Es wird mindestens ein Assistent empfohlen.

SCHRITT 1: Befestigen Sie die Rohrregale an der Wand und bestimmen Sie die Höhe, die Sie

an der Sie sie installieren möchten. Stellen Sie mit einer Wasserwaage sicher, dass die Bretter eben sind, und markieren Sie dann die Positionslöcher auf dem Montageflansch.

Hinweis: Die Fixpunkte des Flansches sollten auf beiden Seiten des Rohres verteilt sein, um das Anziehen der Schraube zu erleichtern.

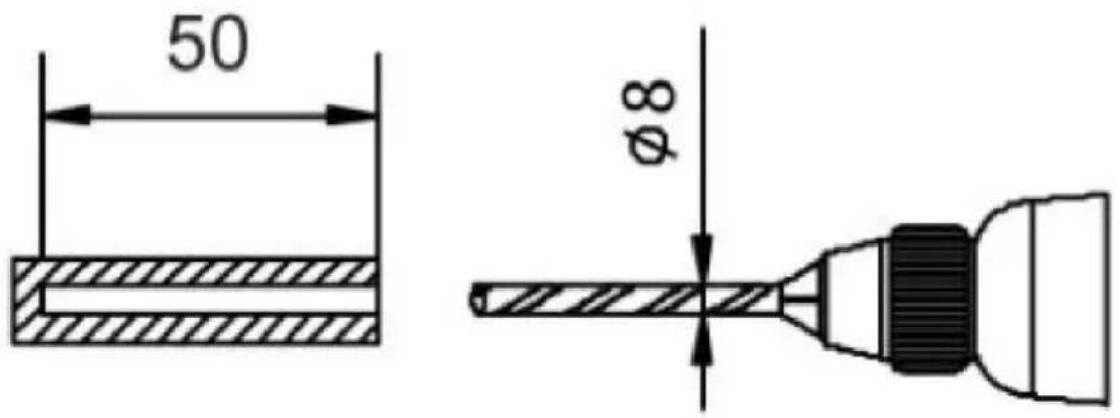

SCHRITT 2: Bohren Sie mit einem Schlagbohrer Löcher in die Betonwand. Die Größe der Löcher ist unten angegeben. (Wenn Sie das Gerät an einer Holzwand montieren, bohren Sie die Löcher mit einem normalen Bohrer.)

50 φ8

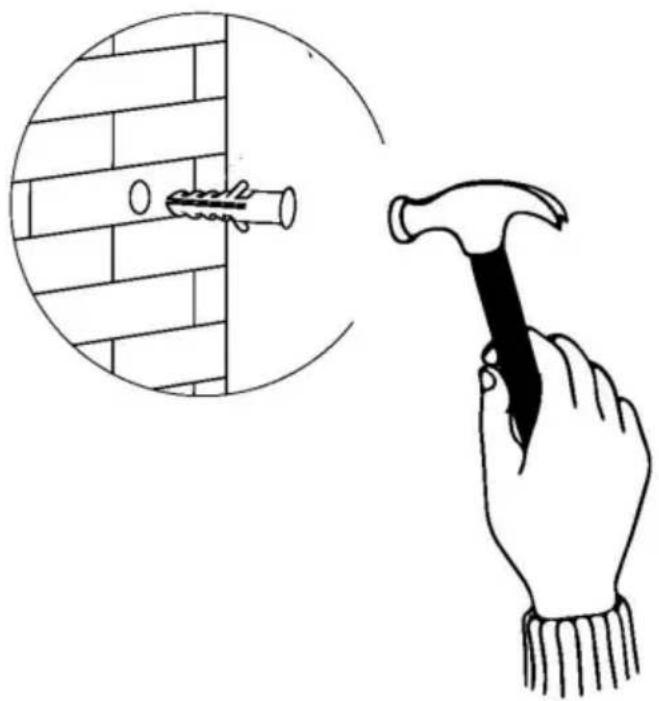

SCHRITT 3: Stecken Sie ein Kunststoff-Expansionsrohr in jedes Loch.

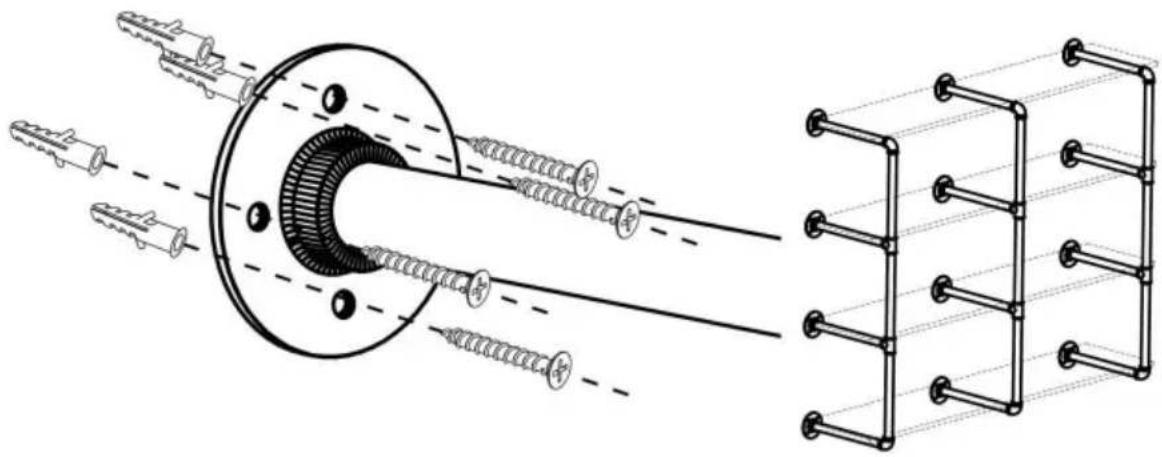

SCHRITT 4: Befestigen Sie an jedem Montageloch die Rohrregale mit Blechschrauben.

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat
