Produkttyp	Deckelheber für Spa oder Whirlpool
Modell	SCL-06
Marke	Vevor
Material	Aluminium
Farbe	Schwarz
Kompatibilität	Rechteckiger Spa: Länge 1900-2500 mm, Breite 1750-2450 mm, runder Rand R150/R300 mm
Maximale Belastung	25 kg (55 lb)
Hauptfunktion	Anheben und Halten des Spa-Deckels mit selbstsichernder Positionierung
Mechanismus	Hydraulikzylinder (450N und 150N) + Hebelverriegelungssystem
Montage	Montage gemäß Anleitung erforderlich, Werkzeug inklusive (Inbusschlüssel, Schraubendreher)
Sicherheit	Nicht verwenden, wenn Teile locker oder beschädigt sind; untere Schrauben alle 3 Monate nachziehen; Gewichtskapazität nicht überschreiten
Wartung	Regelmäßige Überprüfung der Befestigungen und des Zustands der Zylinder; Reinigung mit einem weichen Tuch
Ersatzteile	Auf Anfrage beim Hersteller erhältlich (Referenzen in der Teileliste)
Garantie	Elektronische Garantieurkunde verfügbar unter www.vevor.com/support
Herkunftsland	China
Bedienungsanleitung	96 Seiten, kostenloser Download auf notice-facile.com

Häufig gestellte Fragen - SCL-06 Vevor

Wie hoch ist die maximale Tragfähigkeit des Deckelhebers SCL-06?

Das maximale Gewicht beträgt 25 kg (55 lb). Überschreiten Sie niemals diese Kapazität, um Ausfallrisiken zu vermeiden.

Welche Arten von Spas sind mit diesem Deckelheber kompatibel?

Er ist für rechteckige Spas mit einer Länge von 1900 bis 2500 mm und einer Breite von 1750 bis 2450 mm sowie einem runden Rand vom Typ R150 oder R300 mm ausgelegt.

Wie installiere ich den Deckelheber Vevor SCL-06?

Befolgen Sie die 5 Schritte in der Anleitung: Legen Sie die untere Basis, installieren Sie die Seiten, die runden Rohre, die Hydraulikzylinder (achten Sie auf links/rechts), dann den Haken. Verwenden Sie das mitgelieferte Werkzeug (Inbusschlüssel, Schraubendreher).

Gibt es besondere Wartungsarbeiten?

Ja, ziehen Sie die unteren Schrauben alle drei Monate nach, um ein Lösen zu verhindern. Überprüfen Sie das Gerät vor jedem Gebrauch und ersetzen Sie beschädigte Teile.

Wie funktioniert der Verriegelungsmechanismus?

Der Deckelheber verfügt über eine selbstsichernde Positionierung. Zum Öffnen oder Schließen drücken Sie den Bedienhebel gegen den Uhrzeigersinn. Loslassen, um im gewünschten Winkel zu verriegeln.

Wird das Produkt mit Ersatzteilen geliefert?

Ja, das Kit enthält zusätzliche Teile (Schrauben, Muttern, Kappen), die in der Teileliste mit einem '+' gekennzeichnet sind. So können verlorene oder beschädigte Teile ersetzt werden.

Kann ich diesen Deckelheber als Tritt oder Stütze verwenden?

Nein, es ist kein Spielzeug und keine Stütze. Es ist ausschließlich zum Anheben und Halten des Spa-Deckels konzipiert. Stellen Sie sich nicht darauf und lassen Sie Kinder nicht damit spielen.

Was tun, wenn bei Erhalt ein Teil fehlt oder beschädigt ist?

Versuchen Sie nicht, das Produkt zusammenzubauen oder zu verwenden. Kontaktieren Sie den Kundendienst über www.vevor.com/support, um ein Ersatzteil zu erhalten.

Aus welchen Materialien besteht der Deckelheber?

Die Struktur besteht aus Aluminium, mit Hydraulikzylindern aus Stahl und Befestigungen aus Edelstahl. Die Farbe ist schwarz (pulverbeschichtet).

Wo kann ich die vollständige Bedienungsanleitung herunterladen?

Die 96-seitige Anleitung ist kostenlos auf notice-facile.com für das Modell Vevor SCL-06 erhältlich. Sie können sie auch in einer anderen Sprache über das Formular auf der Website anfordern.

BEDIENUNGSANLEITUNG SCL-06 Vevor

Linkenheim-Hochstetten, Deutschland

[e-mail]

[phone]

Hergestellt in China

VEVOR®

ROBUSTE WERKZEUGE, HALBER PREIS

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Whirlpool-Abdeckungslift

MODELL: SCL-06

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

ROBUSTE WERKZEUGE, HALBER PREIS

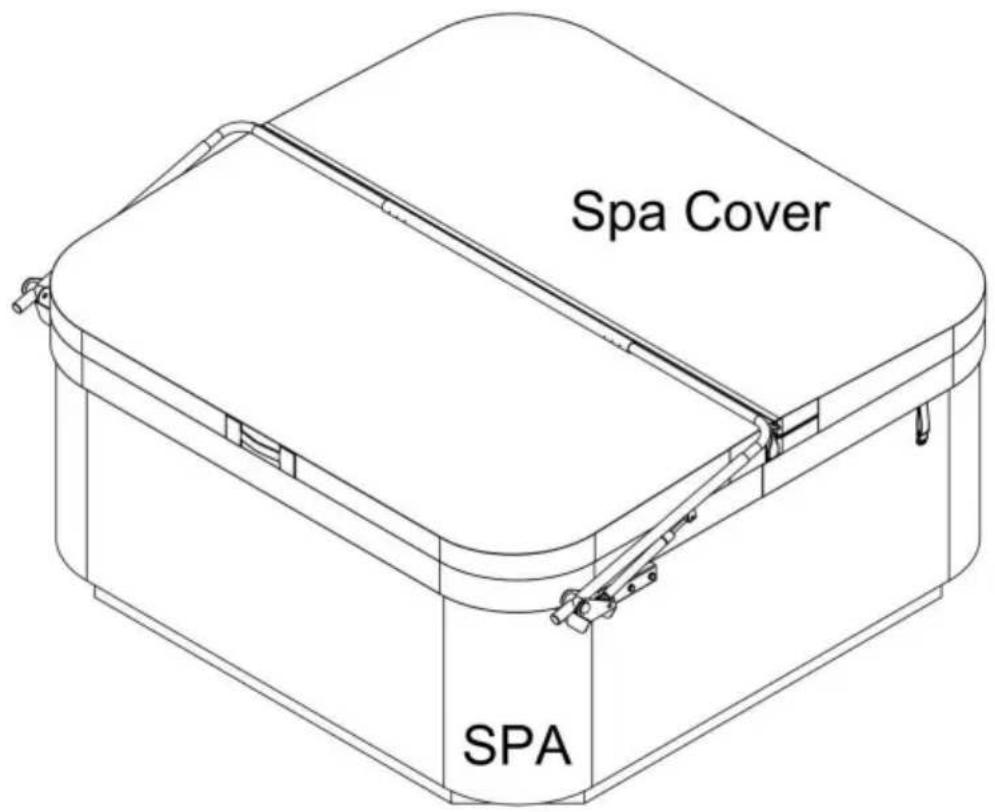

WHIRLPOOL

ABDECKUNGSLIFT

MODELL: SCL-06

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Sie können uns gerne kontaktieren:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

VORSICHTSMASSNAHMEN ZUM MONTAGE

1. Beim Zusammenbau müssen diese Anweisungen befolgt werden. Eine fehlerhafte Montage kann u. a. Gefahr.
2. Tragen Sie bei der Montage eine Schutzbrille und strapazierfähige Arbeitshandschuhe.
3. Montieren Sie das Gerät nicht, wenn Sie müde sind oder unter Alkohol-, Drogen- oder Medikamenteneinfluss stehen.
4. Gewicht und sonstige Produkteigenschaften gelten nur für korrekte und vollständig montierte Produkte.
5. Halten Sie den Montagebereich sauber und gut beleuchtet.

VORSICHTSMASSNAHMEN BEIM GEBRAUCH

WARNUNG: UM SCHWERE VERLETZUNGEN UND TOD ZU VERHINDERN

KIPPEN:

1. Dieses Produkt ist kein Spielzeug. Bitte halten Sie das Produkt von Kindern fern beim Zusammenbauen.
2. Nur bestimmungsgemäß verwenden. Lassen Sie Kinder nicht auf dem Produkt spielen oder springen. Stellen Sie sich nicht auf den Gegenstand oder verwenden Sie ihn nicht als Trittleiter.
3. Vor jedem Gebrauch prüfen. Benutzen Sie es nicht, wenn Teile lose oder beschädigt sind.
4. Ziehen Sie die unteren Schrauben alle drei Monate fest, um ein Lösen der Beine zu verhindern.
5. Überschreiten Sie nicht die angegebene Gewichtskapazität. Ziehen Sie vor dem Aufbringen der Belastung alle Knöpfe fest an. Achten Sie auf dynamische Belastung! Die plötzliche Lastbewegung kann kurzzeitig zu einer Überlastung führen, die zum Ausfall des Produkts führt.

Bewahren Sie diese Anleitung auf.

PRODUKTPARAMETER

Modell	SCL-06

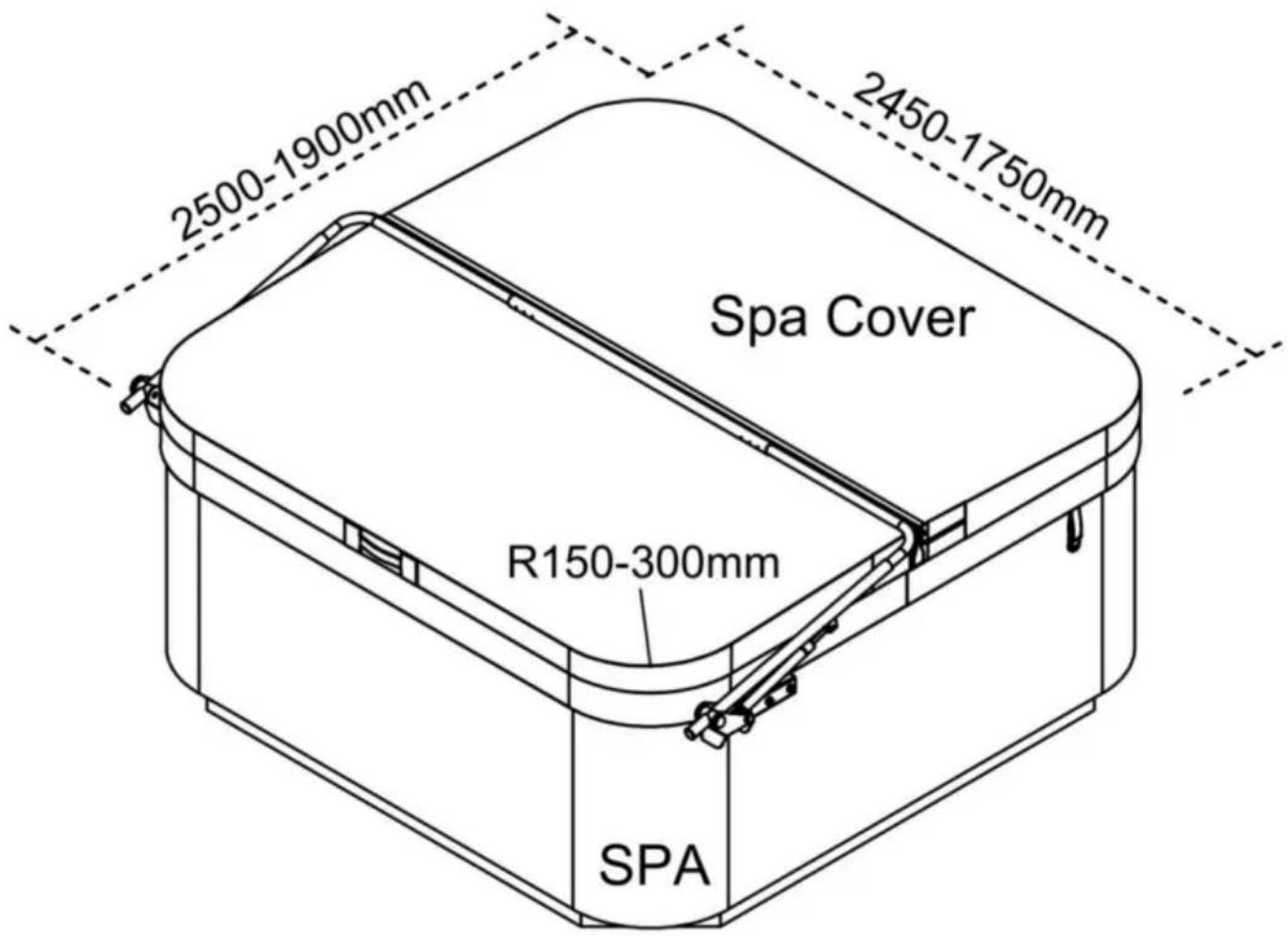

Geeignet für Whirlpool(Rechteckig )	Länge: 1900–2500 mm (74,8–98,4 Zoll)Breite: 1750–2450 mm (69–96,5 Zoll)Kreisförmige Perle: 150ÿRÿ300mmÿ6"ÿRÿ11,8"ÿ
Material	Aluminium
Farbe	Schwarz
Maximale Last	25 kg

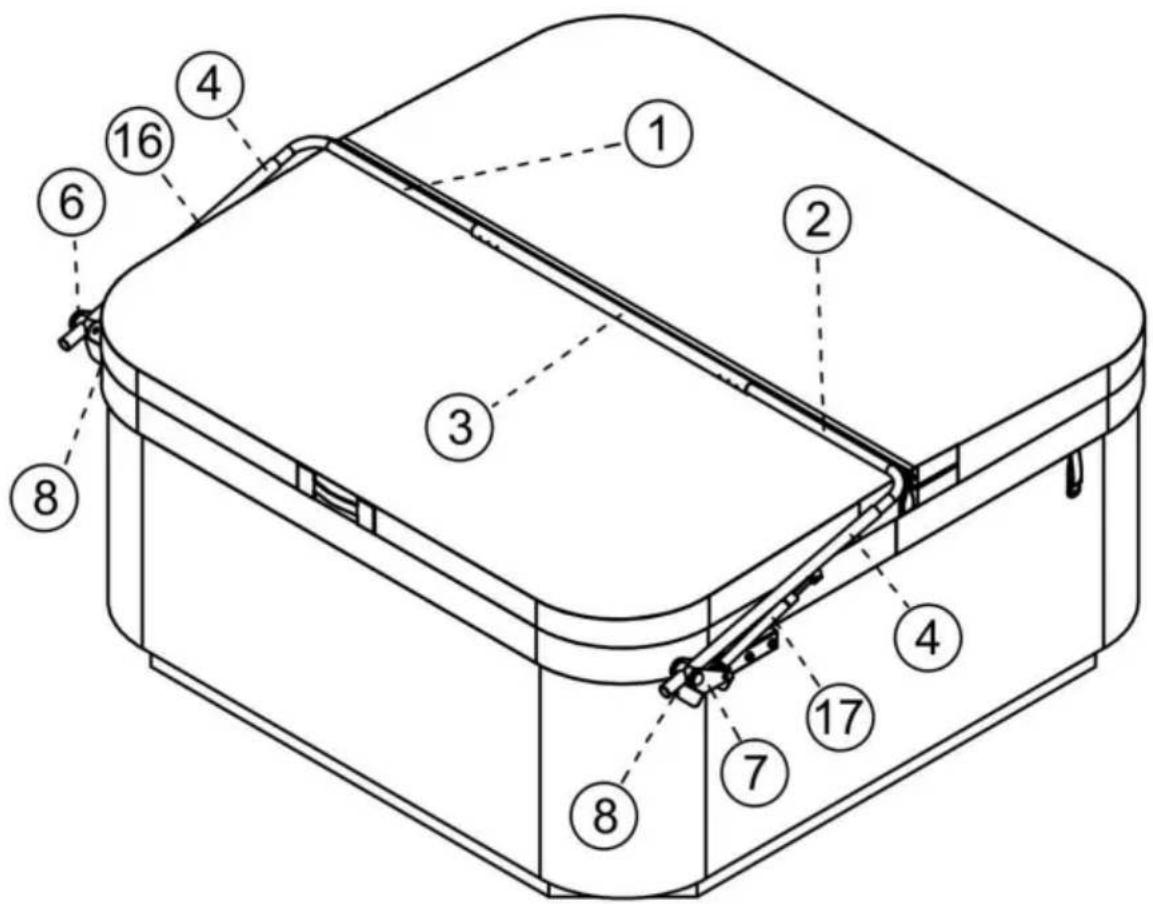

STÜCKLISTE

Überprüfen Sie beim Auspacken dieses Produkts, ob die unten aufgeführten Teile enthalten sind, und überprüfen Sie sorgfältig, ob eventuelle Schäden entstanden sind.

Wenn ein Teil fehlt oder beschädigt ist, versuchen Sie nicht, das Produkt zusammenzubauen oder zu verwenden.

das Produkt nicht zusammenbauen oder verwenden.

KEIN	BILD TEILNAME	MENGE KEIN	BILD TEILNAME	MENGE
1		ÿ27 Links	1		2
3		ÿ32 Gerade Rohre A	1		4
5		Haken	1		6
7		Rechte Basis	1		8
9		Schraubverschluss 18+4			10
11		Mechanisch Drähte 5X20	14+2		12

13		M10-Muttern	4		14		Maschinendraht M10X80	2
15		Dichtung M10 4			16		Hydraulikstange 450N	1
17		Hydraulisch Stange 150N	1		18		Maschinendraht M8X75	2
19 20		M8-Muttern	2		○		Maschinendraht M10X35	2
21		Dichtung M8 10			22		Maschinendraht M8X30	8
23		Schraubverschluss f33	2		24		Bohrer y3,2 1
25		Hexagon Schlüssel	1		26		Kreuzzeichen Kopf	1
Tipp: „+“ steht für zusätzliche Ersatzteile.

Verfügbare Abmessungen:

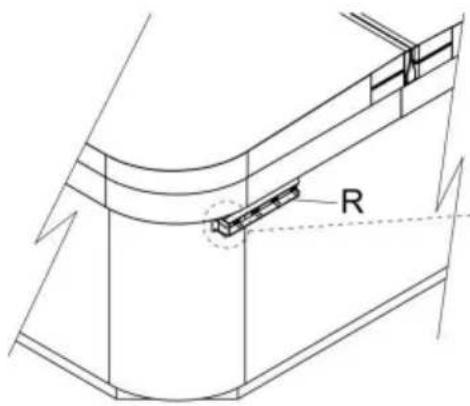

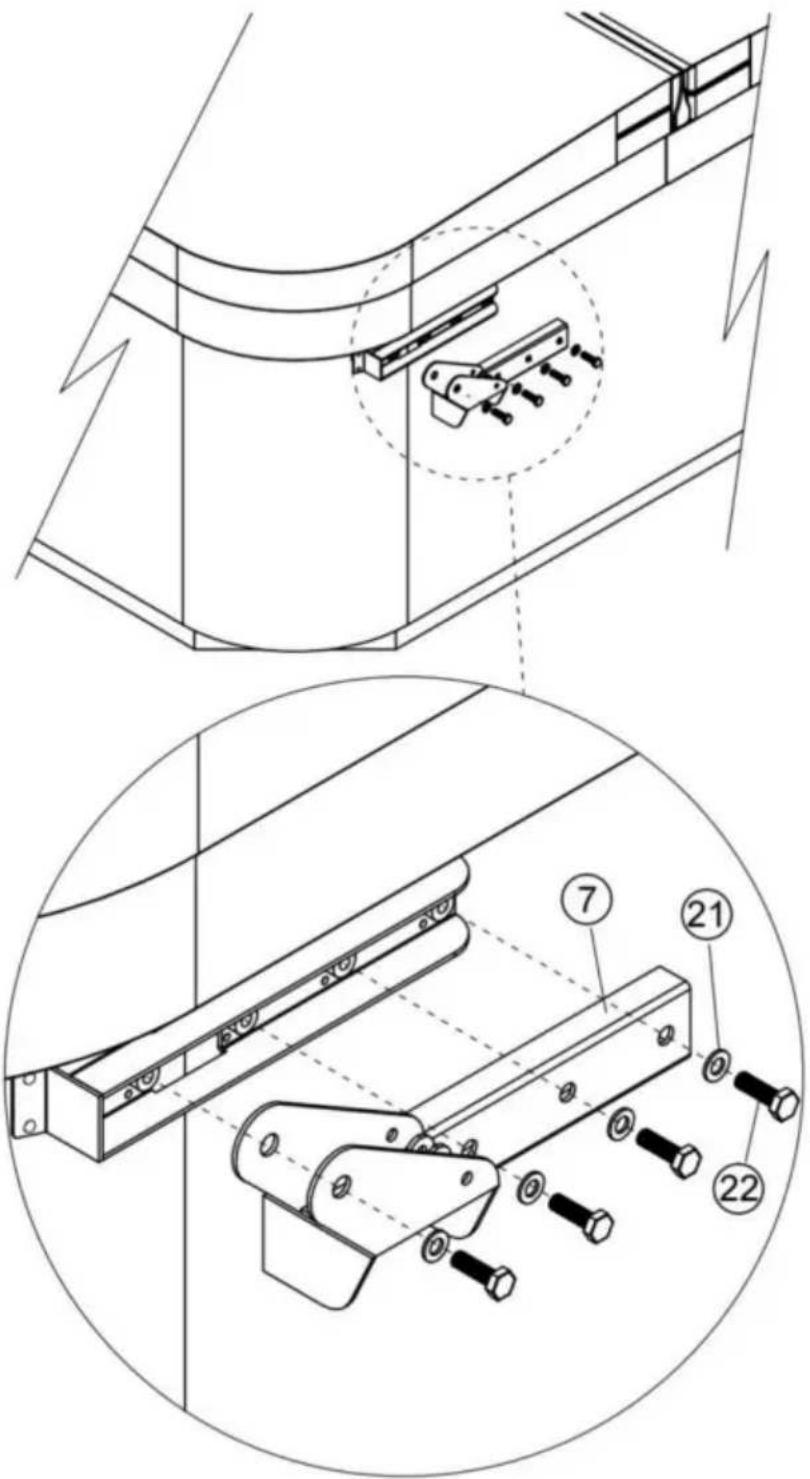

Installationsschritte 1: Ordnen Sie die untere Position an und sichern Sie die Schrauben.

Installationsschritte 2: Installieren Sie die beiden Seitenheber separat.

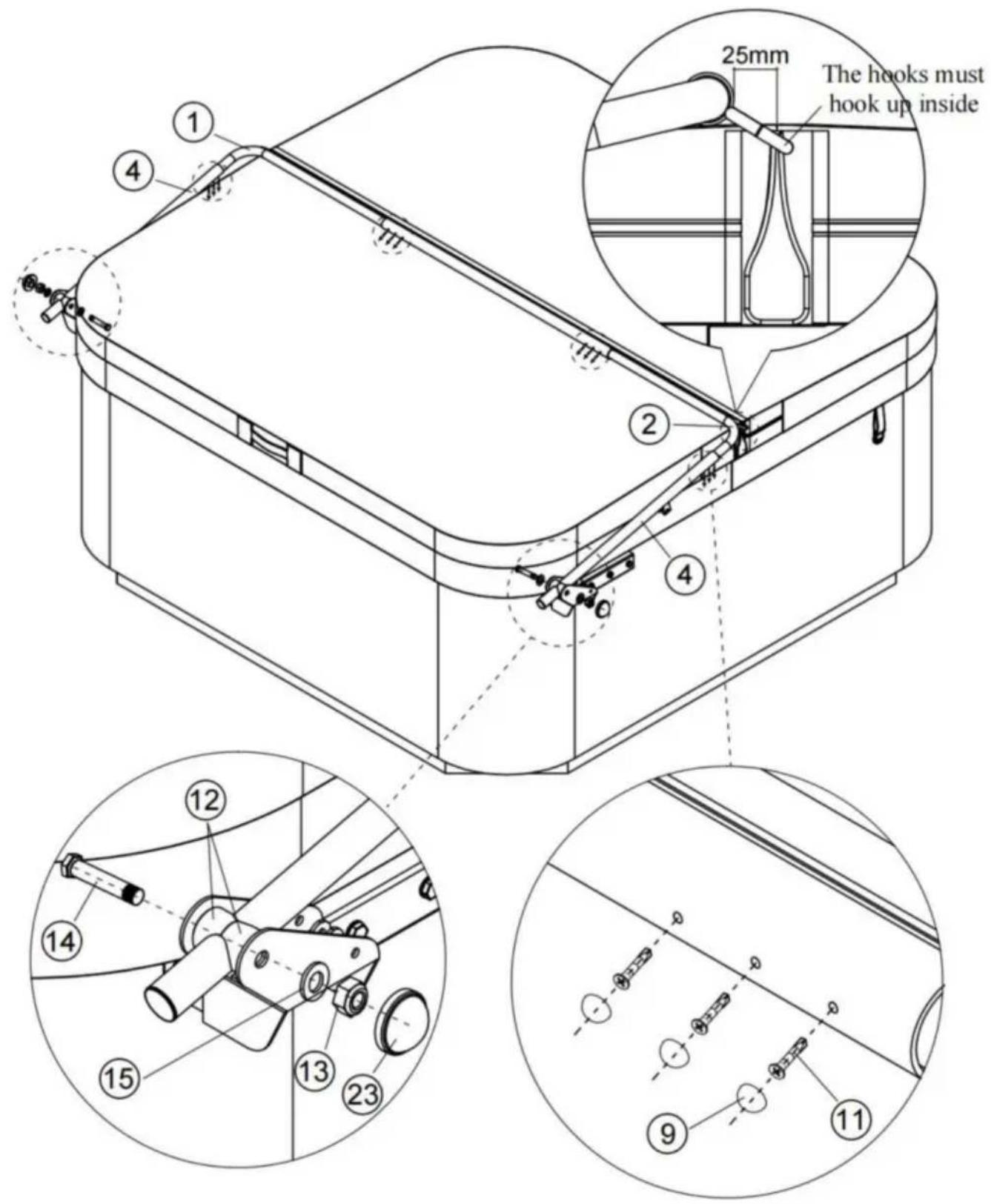

Installationsschritte 3: Das Rundrohr installieren und mit Schrauben befestigen.

Installieren Sie die beiden

Seitenheber separat.

Installationsschritte 3: Das Rundrohr installieren und mit Schrauben befestigen.

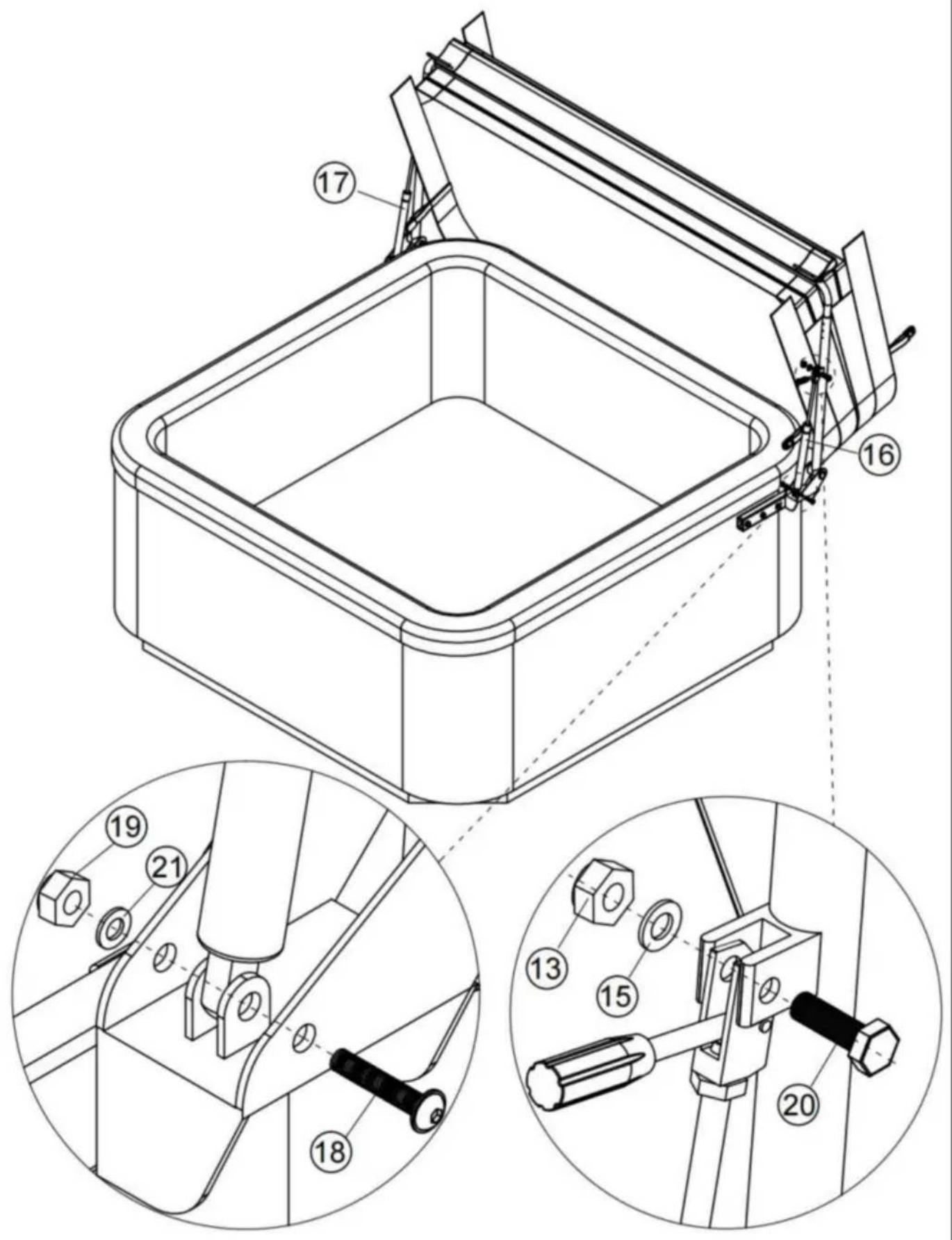

Installationsschritte 4: Installieren Sie den Gasstab. Achten Sie darauf, die Position von L&R zu unterscheiden.

Installationsschritte 5: Installieren Sie den Haken.

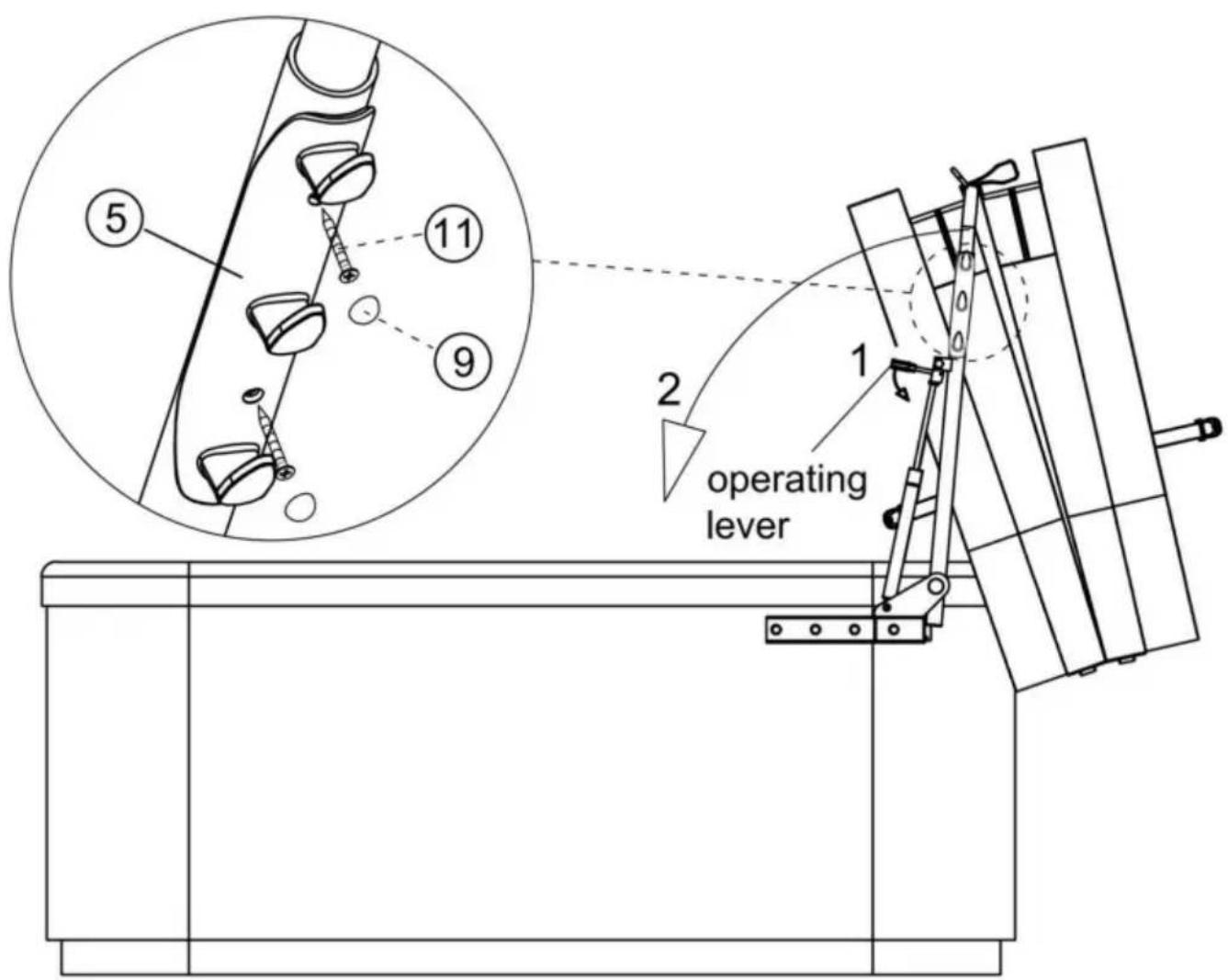

Funktionsweise: Dieser Deckelheber verfügt über eine selbstsichernde Positionierungsfunktion. Jedes Mal, wenn Sie die Whirlpool-Abdeckung öffnen oder schließen möchten, müssen Sie den Bedienhebel gegen den Uhrzeigersinn drücken, andernfalls lässt sich die Whirlpool-Abdeckung nicht öffnen oder schließen. (Vorgehensweise wie in den Schritten 1-2 beschrieben). Wenn der Bediener den Betätigungshebel loslässt, positioniert sich die Abdeckung in dem Winkel, in dem das aktuelle Schloss geöffnet ist.
