Produkttyp	Klappbarer Neigungsständer
Marke	Vevor
Modell	SF-SS-SKU1
Farbe	Silberweiß
Hauptmaterial	Aluminiumlegierung
Maximale Tragfähigkeit	120 kg (265 lb)
Einstellbarer Neigungswinkel	0° bis 90°
Empfohlene Verwendung	Solarmodule
Klappbar	Ja
Höhe (montiert, ungefähr)	Ca. 1684 mm
Breite (montiert, ungefähr)	Ca. 1040 mm
Tiefe (montiert, ungefähr)	Ca. 1000 mm
Garantie	Elektronische Garantie, siehe Vevor-Website
Montage erforderlich	Ja, Anleitung befolgen
Sicherheit	Last nicht überschreiten, Handschuhe und Schutzbrille tragen
Wartung	Mit feuchtem Tuch reinigen, korrosive Produkte vermeiden
Hersteller	Shanghaimuxinmuyeyouxiangongsi
Importeur (USA)	Sanven Technology Ltd.
Technischer Support	www.vevor.com/support

Häufig gestellte Fragen - SF-SS-SKU1 Vevor

Wie stelle ich den Neigungswinkel des Ständers ein?

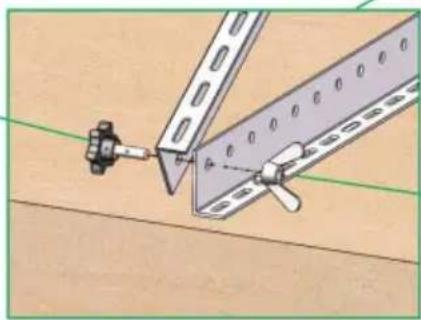

Der Winkel kann von 0° bis 90° eingestellt werden, indem man die Einstellknöpfe löst, den Ständer in den gewünschten Winkel neigt und die Knöpfe wieder festzieht. Stellen Sie sicher, dass alle Knöpfe fest angezogen sind, bevor Sie eine Last aufbringen.

Wie hoch ist die maximale Tragfähigkeit?

Die maximale Tragfähigkeit beträgt 120 kg (265 lb). Überschreiten Sie diese Grenze niemals, um Ausfallrisiken zu vermeiden.

Welche Werkzeuge werden für die Montage benötigt?

Die benötigten Werkzeuge (nicht im Lieferumfang enthalten) sind: 6 mm Inbusschlüssel, Rollgabelschlüssel, Elektrowerkzeug/Steckschlüssel, Kette, Maßband und Textmarker.

Kann ich diesen Ständer für andere Geräte als Solarmodule verwenden?

Dieser Ständer ist hauptsächlich für Solarmodule konzipiert. Die Verwendung mit anderen Geräten wird nicht empfohlen, sofern vom Hersteller nicht anders angegeben.

Wie pflege ich den Ständer?

Reinigen Sie den Ständer mit einem feuchten Tuch. Vermeiden Sie korrosive oder scheuernde Produkte. Überprüfen Sie regelmäßig den festen Sitz der Schrauben und den Allgemeinzustand.

Wo finde ich die Garantie?

Die elektronische Garantie ist auf der Website www.vevor.com/support verfügbar. Bewahren Sie Ihren Kaufbeleg auf.

Wie installiere ich den Ständer auf einer Betonoberfläche?

Messen und markieren Sie Linien, platzieren Sie Betonpfeiler (oder Holzbalken) an der vorgesehenen Stelle. Verwenden Sie Expansionsbolzen (oder selbstschneidende Nägel), um den Ständer an den Pfeilern zu befestigen.

Welche Sicherheitsmaßnahmen sind zu beachten?

Tragen Sie bei der Montage eine Schutzbrille und Arbeitshandschuhe. Montieren Sie nicht, wenn Sie müde oder unter Einfluss sind. Stellen Sie sicher, dass der Bereich sauber und gut beleuchtet ist. Lassen Sie keine Kinder in die Nähe.

Ist der Ständer für den Transport klappbar?

Ja, dieser Ständer ist klappbar, um den Transport und die Aufbewahrung zu erleichtern. Befolgen Sie die Klappanweisungen im Handbuch.

Was tun, wenn ein Teil fehlt?

Kontaktieren Sie den technischen Support über www.vevor.com/support um die fehlenden Teile zu erhalten. Schlagen Sie die Teileliste im Handbuch nach.

BEDIENUNGSANLEITUNG SF-SS-SKU1 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Klappbare Kippbeine

Modell: SF-SS-SKU1; SF-SS-SKU2; SF-SS-SKU3;

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Klappbare Kippbeine

Modell: SF-SS-SKU1; SF-SS-SKU2; SF-SS-SKU3

Hinweis: Das Produktbild dient als Referenz. Die tatsächlichen Details sind maßgebend.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor.

Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.

Lesen Sie vor der Anwendung bitte alle Hinweise sorgfältig durch. Die Informationen helfen Ihnen dabei, optimale Ergebnisse zu erzielen.

Betriebssicherheit

WARNUNG:

Bitte lesen Sie alle Anweisungen, bevor Sie dieses Produkt verwenden

Es liegt in der Verantwortung des Eigentümers, sicherzustellen, dass alle Benutzer dieses Produkts sich aller Warnungen und Vorsichtsmaßnahmen voll bewusst sein.

1. Die Montage muss diesen Anweisungen folgen. Eine falsche Montage kann ein Gefahr.
2. Bei der Montage sollten Schutzbrille und Arbeitshandschuhe getragen werden.
3. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamente.
4. Gewichtskapazität und andere Produkteigenschaften gelten für eine ordnungsgemäße Nur komplett montiertes Produkt.
5. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
6. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
7. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Produkt zu spielen oder sich ihm zu nähern.
8. Überschreiten Sie nicht die angegebene Gewichtskapazität. Ziehen Sie alle Knöpfe fest an, bevor Sie Last aufbringen. Achten Sie auf dynamische Belastung! Die plötzliche Bewegung der Last kann kurzzeitig eine Überlastung erzeugen und so zum Produktausfall führen.

Haftungsausschluss & Nutzungsbedingungen

Benutzer dieses Produkts müssen dieses Produkt auf eigenes Risiko verwenden und dürfen in keinem Fall Der Verkäufer, Händler oder Hersteller haftet für indirekte, zufällige, abgeleitete

Verluste, Schäden oder Verletzungen, die direkt oder indirekt aus der Verwendung dieses Produkts entstehen.

Für optimale Sicherheit und Leistung müssen alle Produkte ordnungsgemäß installiert und

ordnungsgemäß verwendet. Wir übernehmen keine Verantwortung für unsachgemäße Verwendung, Änderung oder Installation.

Benötigtes Werkzeug (nicht im Lieferumfang enthalten)

6 mm Inbusschlüssel	Elektrowerkzeug Steckschlüssel		Zeichenfolge
Maßband Verstellbarer	Schraubenschlüssel	Markierstift

Produkteinführung

Modell		SF-SS-SKU1	SF-SS-SKU1SF-SS-SKU1
Farbe	Silberweiß	Silberweiß	Silberweiß
Material	Aluminiumlegierung Aluminiumlegierung Aluminiumlegierung
Produktgröße	Diagramm 1	Diagramm 2	Diagramm 3
Maximale Tragkraft Kapazität	120 kg (265 Pfund)	120120 kg (265265umRund)

HINWEIS: Bitte wählen Sie das passende Solarmodul entsprechend die Produktgröße.

Nachfolgend sehen Sie das Bild mit den Produktgrößen und Montageeffekten (nur als Referenz)

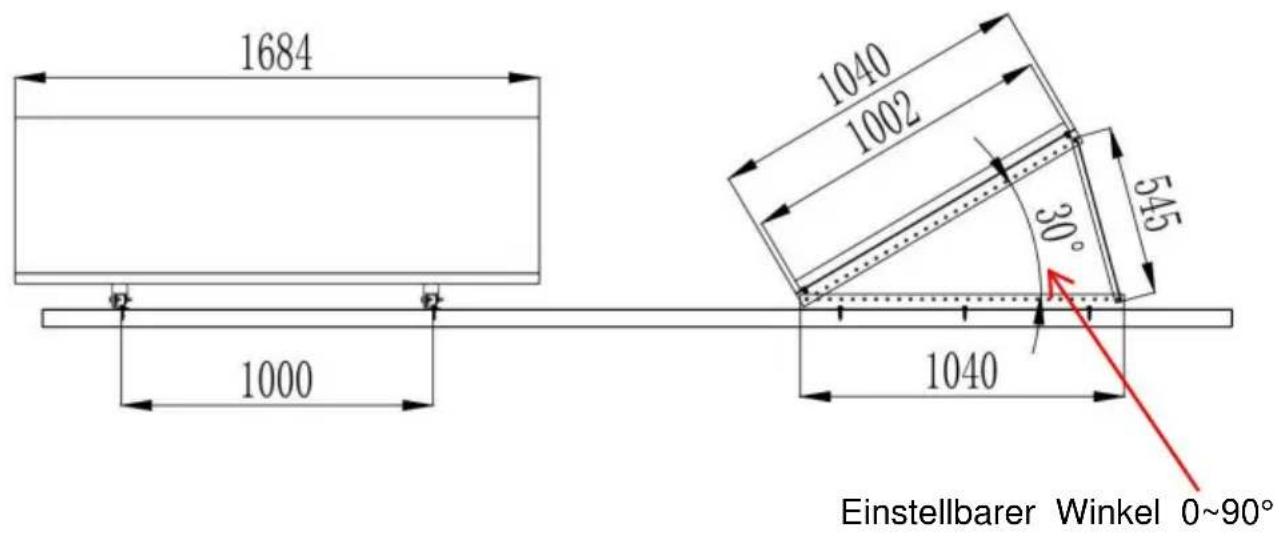

Diagramm-1

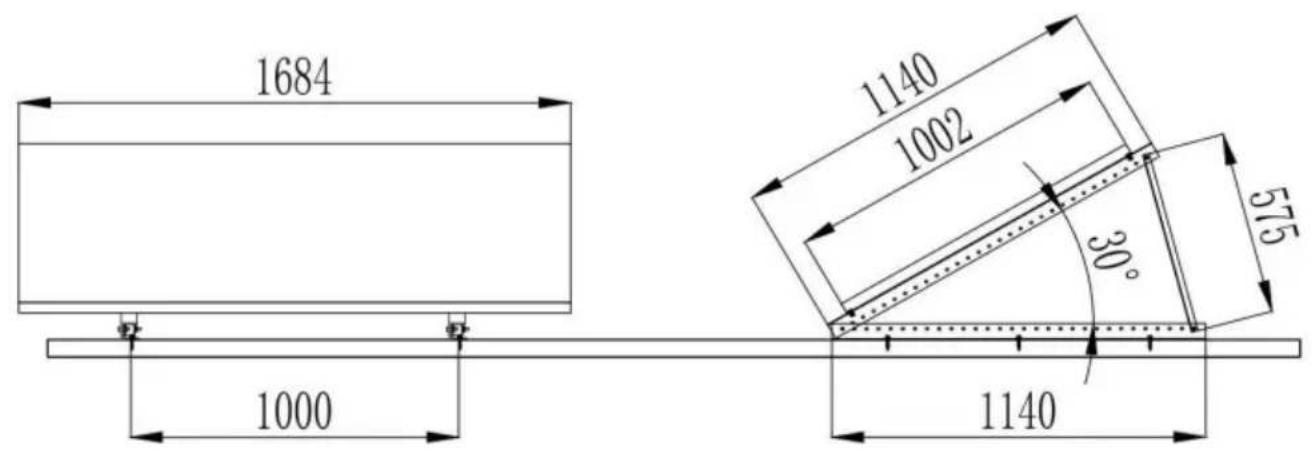

Diagramm 2

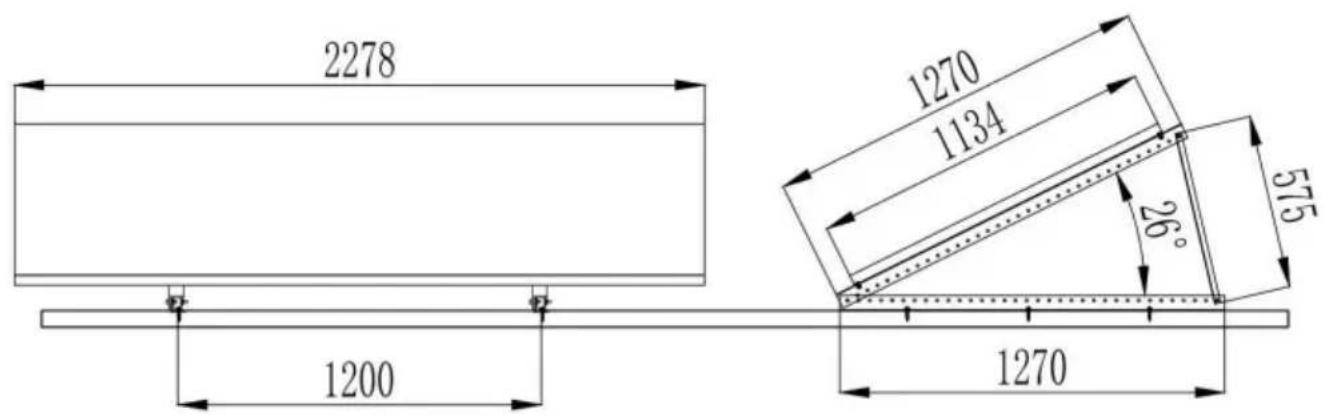

Diagramm 3

Stückliste

Hinweis: Die Anzahl der Teile über jedem Modell unterliegt den tatsächlichen Bedingungen

Montage

SCHRITT:1

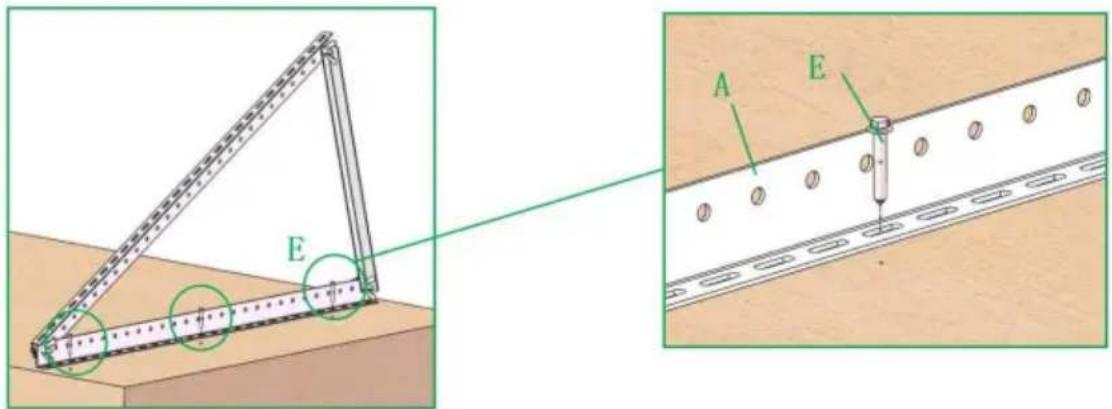

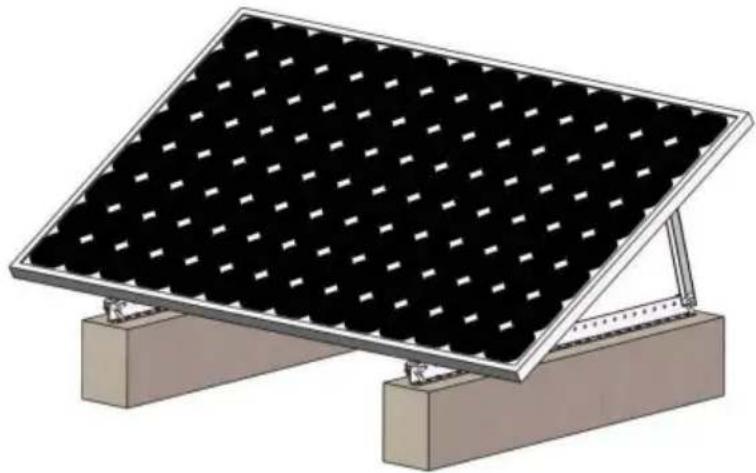

Messen und zeichnen Sie Linien, platzieren Sie Betonpfeiler (Holzbalken) an der geplanten Stelle und verwenden Sie vorinstallierte Stative. Spreizbolzen (selbstschneidende Nägel) werden an Betonpfeilern (Holzbalken) befestigt. Der Effekt nach der Installation ist in der Abbildung oben dargestellt

Hinweis: Informieren Sie sich vor der Installation über Längen- und Breitengrad sowie die Region des Installationsorts und passen Sie den erforderlichen Winkel und die Installationsrichtung an.
