BEDIENUNGSANLEITUNG PJV17G Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

HANDHABTER POOLSTAUBSAUGER

BENUTZERHANDBUCH

MODELL:PJV17G

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

HANDHELD-POOL VAKUUM

MODELL:PJV17G

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen.

Vorsichtsmaßnahmen bei der

Montage 1. Die Montage muss gemäß dieser Anleitung erfolgen. Unsachgemäße Montage kann Gefahren verursachen.

1. Tragen Sie während der Montage eine ANSI-geprüfte Schutzbrille und strapazierfähige Arbeitshandschuhe.
2. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
3. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
4. Nicht zusammenbauen, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
5. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
6. Auf einer flachen, ebenen, harten und glatten Oberfläche montieren, die sicher Unterstützung des Hand-Pool-Staubsaugers.
7. Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie Seiten finden Sie im Montagediagramm dieses Handbuchs. Packen Sie alle Teile in einem sauberen Arbeitsbereich aus und trennen Sie sie.

Vorsichtsmaßnahmen

treffen 1. NICHT AUF DIESEM GEGENSTAND SITZEN ODER STEHEN.

1. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit oder in der Nähe dieses Artikel.
2. Überschreiten Sie nicht die angegebene Gewichtskapazität.
3. Nur auf einer flachen, ebenen, harten und glatten Oberfläche verwenden, die sicher unterstützt einen voll ausgestatteten Hand-Pool-Staubsauger.
4. Nur bestimmungsgemäß verwenden.
5. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sind.

BEWAHREN SIE DIESES HANDBUCH AUF

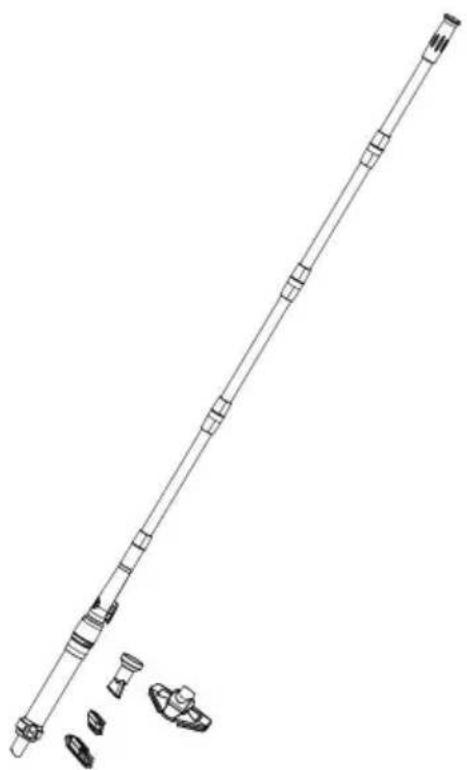

TEILELISTE

Die Reiniger werden mit den folgenden Teilen geliefert:

DREIECK KOPF

LANG BÜRSTE

KURZ BÜRSTE

BREITES ENDE DÜSE

FILTERKÖRPER

REINIGER KÖRPER

LADEGERÄT

4-TEILIGE STANGE

NOTIZ

Bitte beachten Sie, dass die Auslassöffnung des unteren

Körper (das rechte Bild) muss während des Betriebs untergetaucht sein, um Schäden an der

Pumpe.

Es ist für das Aufsammeln von Schmutz vom Boden und

Sitzen konzipiert und kein Gerät zum Abschöpfen von Oberflächen.

Das Produkt wird von einem wiederaufladbaren

Lithium-Polymer-Akku mit 4000 mAh betrieben. Das vollständige

Aufladen dauert etwa 4,5 Stunden und nach dem vollständigen

Aufladen kann es etwa 60 Minuten lang verwendet werden.

Das in diesem Produkt verwendete Ladegerät

ist: 1.XH0500-1000W AC 100V - 240V \~ 50/60Hz

AUSGANG 5 V 1A.

2.XH0500-1000WG AC 100 V - 240 V \~ 50/60 Hz

AUSGANG 5 V 1A.

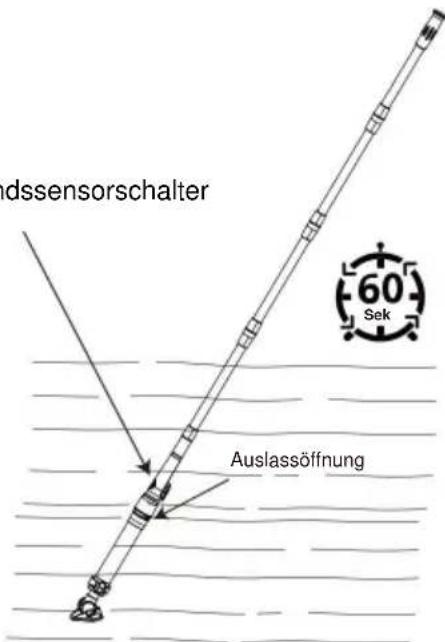

Wasserstandssensorschalter

dssensorschalter Auslassöffnung 60 Sek

HINWEIS:

1. Dieses Produkt verfügt über einen Wasserstandssensorschalter. Der Wasserstandssensor befindet sich an der Schalterknopfposition. Wenn das Produkt nicht innerhalb von 60 Sekunden nach dem Start ins Wasser gegeben wird, um die Schalterposition zu überschreiten, stoppt es.
2. Bitte reinigen Sie den Filter rechtzeitig, wenn die Saugkraft nachlässt.
3. Verwendung: Ideal zum Filtern kleiner Partikel wie Blätter, Nüsse und Schmutz. Nicht geeigne für Algen, Plankton oder feinen Sand.
4. Bitte laden Sie den Akku alle drei Monate auf, um seine Aktivität aufrechtzuerhalten. Andernfalls wird der Akku beschädigt und das Gerät funktioniert nicht mehr.

MONTAGESTRITT

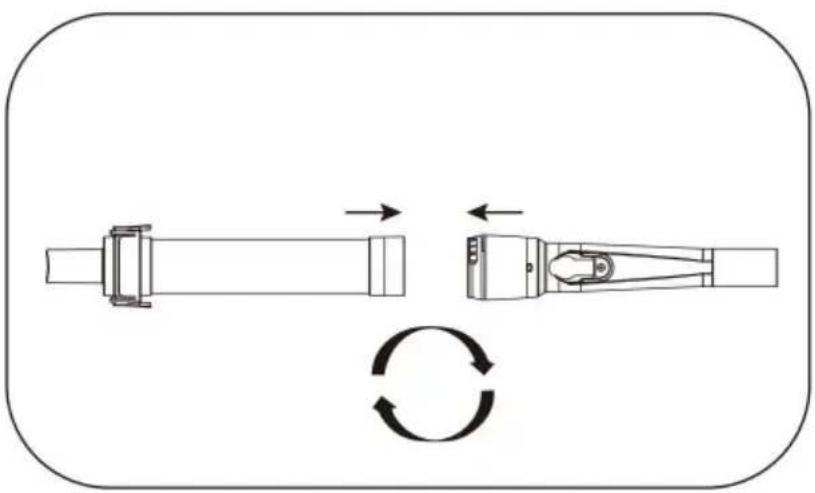

1. Schrauben Sie den Filterkörper an den Reinigerkörper und vergewissern Sie sich, dass die beiden Teile fest miteinander verbunden sind und ein ganzes Set bilden.

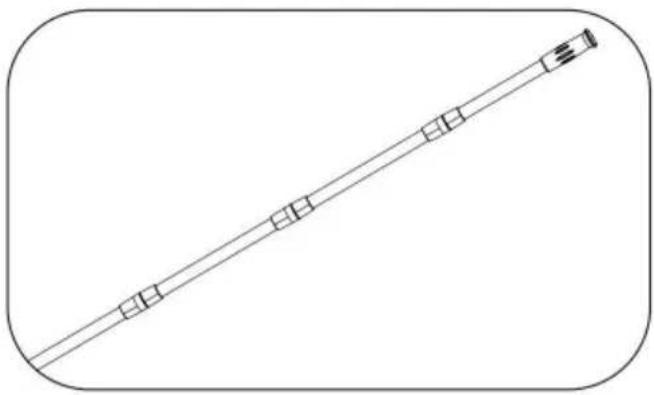

1. Befestigen Sie die Stange mit dem

Reinigerkörper und der Aluminiumstangenverbindung durch Drehen des Gewindes, wie in der Abbildung gezeigt.

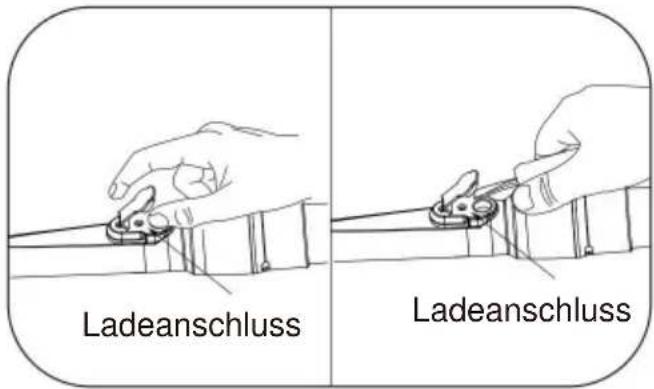

Ladeanschluss Ladeanschluss

1. Öffnen Sie den Stecker mit den Fingern. Wenn das Öffnen zu schwer ist, können Sie ihn mit einem Werkzeug wie einem Schraubendreher öffnen, wie im Bild gezeigt. Achten Sie darauf, das Kunststoffteil und den Stecker nicht zu beschädigen, da dies zu Undichtigkeiten und Produktschäden führen kann.

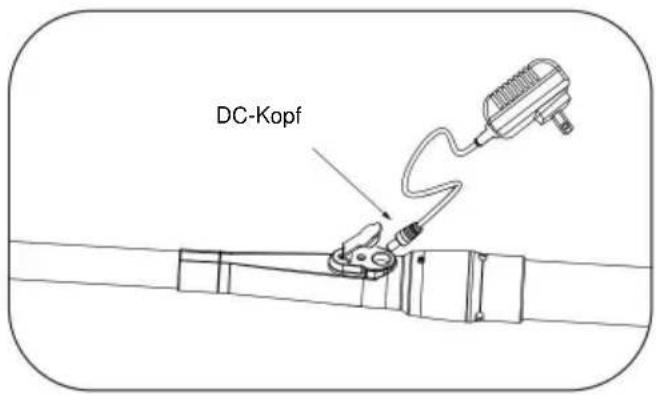

DC-Kopf

1. Stecken Sie den Gleichstromkopf des Adapters in den Ladeanschluss, wie in der Abbildung gezeigt. Der Gleichstrom-Ladekopf muss an der richtigen Stelle eingesetzt werden, um eine Funkenbildung bei nicht ordnungsgemäßer Ladung zu verhindern.

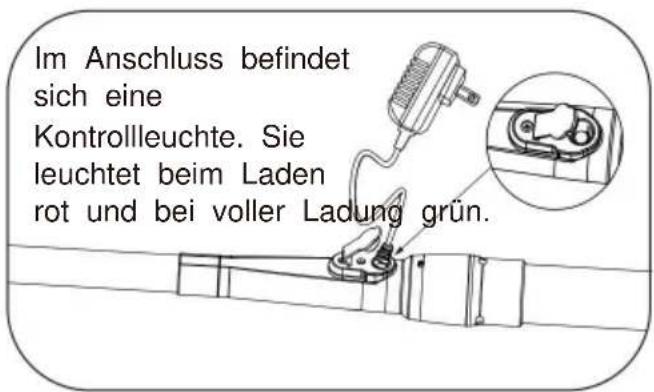

Im Anschluss befindet sich eine Kontrollleuchte. Sie leuchtet beim Laden rot und bei voller Ladung grün.

1. Stecken Sie das Ladegerät in die Steckdose mit 100–240 V Wechselstrom. Während des Ladevorgangs leuchtet die Anzeige rot, und wenn das Gerät voll aufgeladen ist, leuchtet die Anzeige grün.

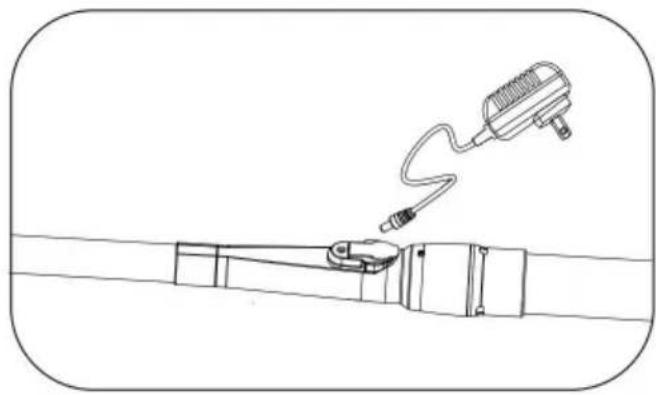

1. Nachdem der Akku aufgeladen ist, entfernen Sie das Ladegerät aus der Steckdose, ziehen Sie den DC-Kopf vom Ladeanschluss ab und verschließen Sie den Ladeanschluss mit einem weichen Stöpsel. Jetzt ist das Gerät einsatzbereit.

HINWEIS: Wenn es nicht versiegelt ist, kann es leicht zu Schäden an der Maschine kommen und ihre Lebensdauer beeinträchtigen.

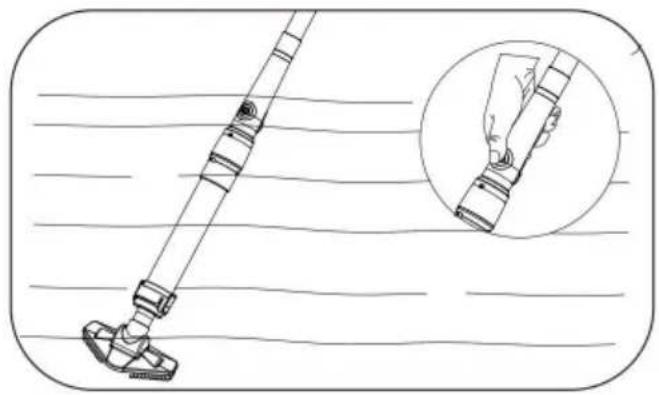

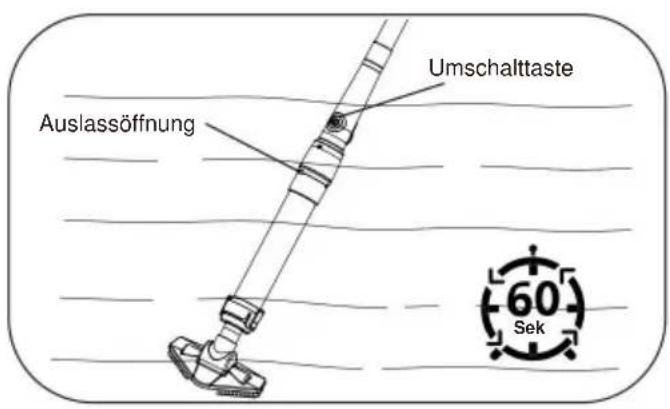

1. Schalten Sie das Gerät durch Drücken des Schalters ein und platzieren Sie den motorisierten Reinigungskopf in die Spa/Pool.

Umschalttaste Auslassöffnung 60 Sek

HINWEIS: Dieses Produkt verfügt über eine Wasserwaage Sensorschalter. Der Wasserstandssensor ist die Schalterknopfposition. Wenn das Produkt nicht innerhalb von 60 Sekunden nach dem Start ins Wasser gegeben wird, um die Schalterposition zu überschreiten, stoppt es. Das Auslassloch des Unterkörpers muss während des Betriebs untergetaucht sein, um Schäden an der Pumpe zu vermeiden.

ACHTUNG: Zum Aufladen des Akkus darf ausschließlich das mitgelieferte abnehmbare Netzteil verwendet werden. Vor dem Zusammenbau, Auseinanderbauen oder Reinigen muss das Gerät immer vom Stromnetz getrennt werden. Das Gerät darf nicht bei Frost im Freien liegen gelassen werden.

Denken Sie nach jedem Aufladen des Reinigers daran, den weichen Stecker des Ladeanschlusses abzudecken. Wenn Sie den Reiniger nach dem vollständigen Aufladen länger als drei Monate nicht verwenden, laden Sie ihn vor der Verwendung bitte erneut auf.

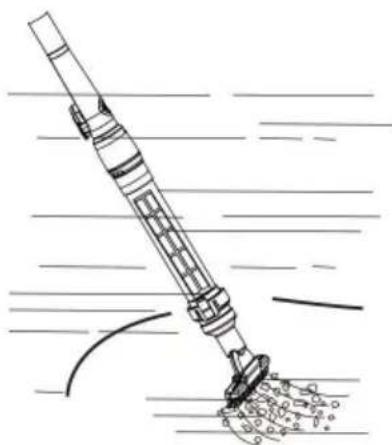

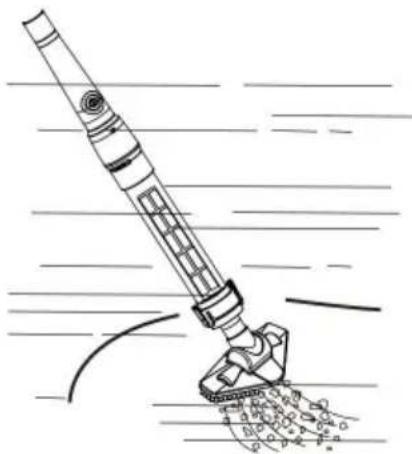

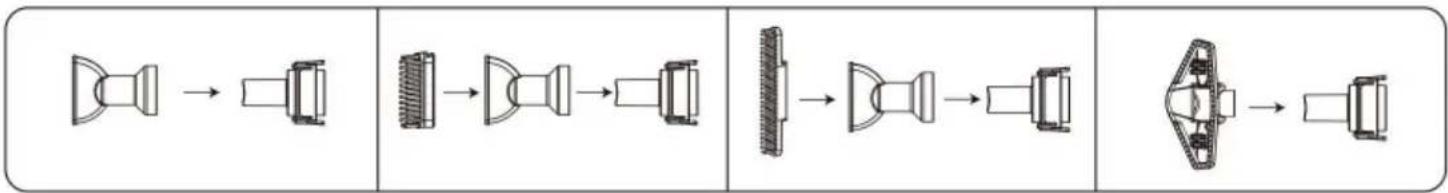

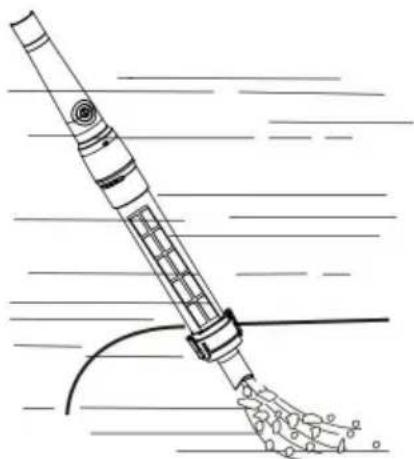

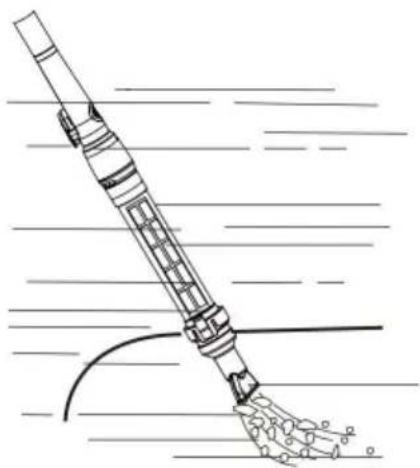

Saugweise mit unterschiedlichem Saugkopf:

A. Zum Entfernen großer Ablagerungen

(größer als 120 üm und kleiner als 1 cm) vom Boden des Spas/Pools.

B. Zum Bürsten und Entfernen

Schmutz vom Boden des Spas/Pools.

C. Zum Bürsten und Entfernen von Schmutz

Formen Sie den Boden des Spas/Pools mit einer langen Bürste.

D. Zum Bürsten und Entfernen von Schmutz

(größer als 120 üm und kleiner als 1 cm) vom Spa-/Poolboden mit Dreieckskopf.

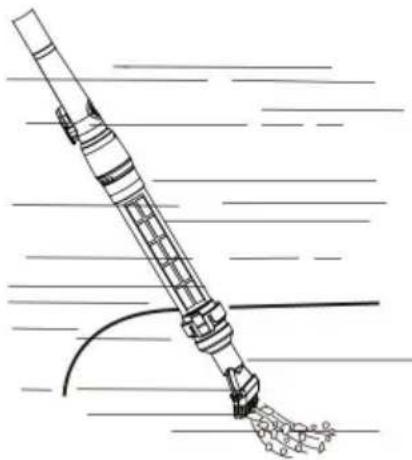

E. Um schwimmende Ablagerungen im tiefen

Wasser vom Boden des Spas/Pools zu entfernen.

Wenn Sie feststellen, dass kein Strom vorhanden ist, überprüfen Sie bitte, ob der Reiniger vollständig aufgeladen ist oder längere Zeit nicht verwendet wurde. Wenn der Strom nach einer gewissen Zeit schwach ist, schalten Sie das Gerät aus und laden Sie es rechtzeitig auf.

SO REINIGEN SIE DEN FILTER

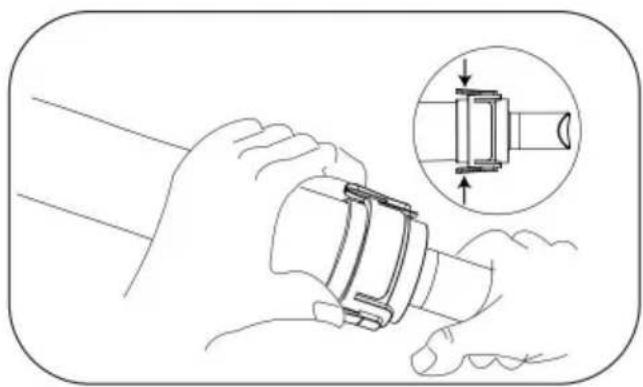

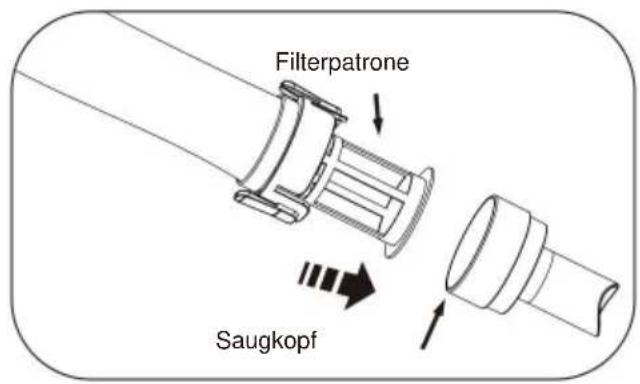

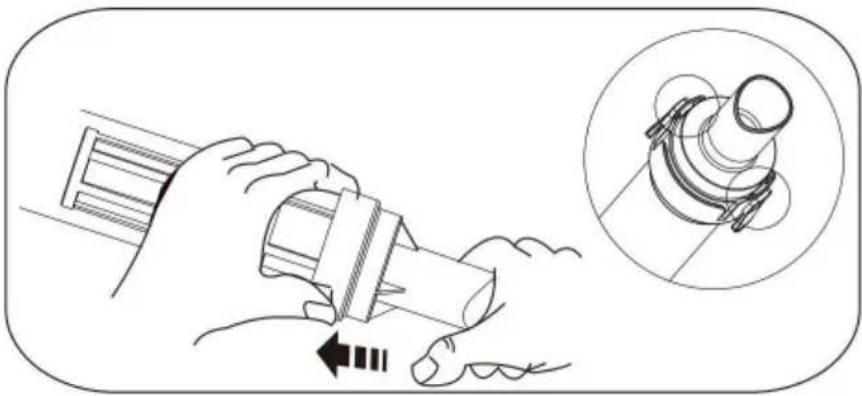

1. Drücken Sie zwei Platten wie abgebildet auf den Kopf des Reinigers, ziehen Sie vorsichtig die Saugkopf raus.

Filterpatrone Saugkopf

1. Ziehen Sie die Filterkartusche aus dem transparenten Rohr.

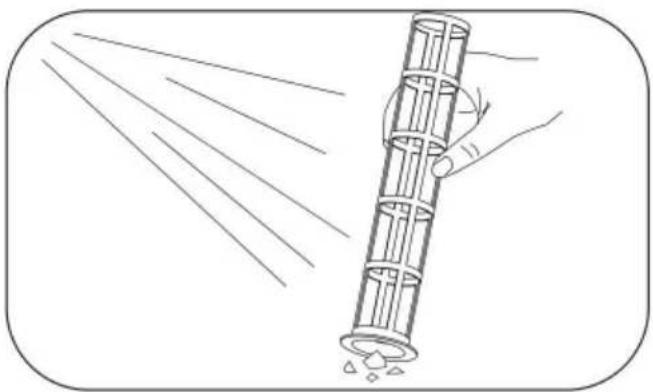

1. Nehmen Sie den Schmutz heraus und spülen Sie ihn innen aus der Filterkartusche mit klarem Wasser.

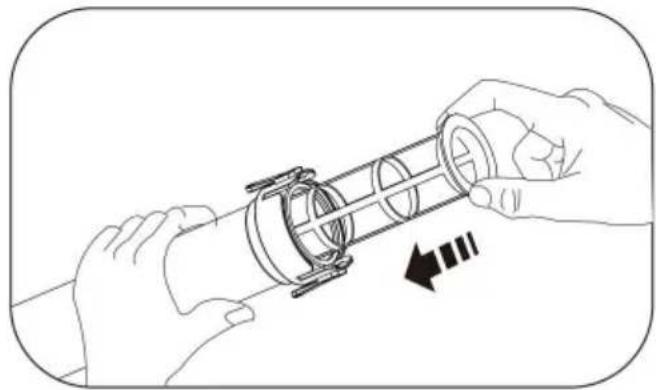

1. Setzen Sie die Filterkartusche mit der Öffnung nach außen wieder in das transparente Rohr ein.

1. Drücken Sie die beiden Platten und schieben Sie den Saugnapf Kopf zurück. Stellen Sie sicher, die beiden hervorstehenden Schließfächer halten die Saugkraft Kopf an Ort und Stelle.

ALLGEMEINE WARTUNG

1. Stecken Sie nach dem Aufladen den wasserdichten Stecker in den Ladeanschluss, um zu verhindern, dass Wasser in den Batterieteil eindringt.
2. Reinigen Sie den Reiniger nach jedem Gebrauch mit Süßwasser, um chemische Schäden zu vermeiden.
3. Lassen Sie den Reiniger niemals im Wasser, wenn er ausgeschaltet ist oder die Batterie leer ist Leistung.
4. Reinigen Sie den Filter nach jedem Gebrauch.
5. Lassen Sie es niemals im Freien in der Sonne, bei Hitze, auf heißen Oberflächen, im Regen, bei hoher Feuchtigkeit oder in Poolchemikalien liegen.
6. Trocknen und reinigen Sie das Gehäuse mit einem trockenen Tuch und lagern Sie es im Innenbereich bei Raumtemperatur.
7. Lassen Sie den Reiniger niemals für längere Zeit an die Steckdose angeschlossen.
8. Lassen Sie den Motor niemals ohne Wasser laufen. Lassen Sie das Auslassloch immer im Wasser

während des Betriebs.

1. Nicht ohne Filter verwenden.
2. Bitte laden Sie den Reiniger vor längerer Lagerung vollständig auf und lagern Sie ihn bei Raumtemperatur. Bei längerer Lagerung entlädt sich die Batterie während der Lagerung von selbst. Bitte laden Sie sie nach längerer Lagerung wieder auf, wenn Sie sie wieder verwenden.
3. Wenn Sie den Akku nicht häufig verwenden, müssen Sie ihn mindestens alle drei Monate aufladen.
4. Verwenden Sie beim Laden keine Reinigungsmittel.
5. Vermeiden Sie das Aufsaugen großer, harter und scharfer Gegenstände mit dem Staubsauger.

FEHLERBEHEBUNG

1. Der Reiniger funktioniert nicht oder hat eine zu geringe Saugleistung:

Überprüfen Sie, ob der Reiniger aufgrund längerer Nichtbenutzung keinen Strom mehr hat. Bitte laden Sie ihn vollständig auf.

Überprüfen Sie, ob das Laufrad durch große Fremdkörper blockiert ist. Entfernen Sie diese, wenn möglich, mit einem kleinen Werkzeug und mit großer Vorsicht.

Prüfen Sie, ob der Filter voll ist. Bitte reinigen Sie den Filter.

Überprüfen Sie, ob ein Gegenstand in eine Öffnung des Geräts eingeführt oder hineingefallen ist.

Halten Sie

alle Öffnungen frei von Blättern, Steinen oder allem, was den Wasserfluss beeinträchtigen könnte.

1. Aus dem Filter treten Rückstände aus: Prüfen

Sie, ob der Filter beschädigt ist. Ersetzen Sie den Filter.

Überprüfen Sie, ob die Haubenklappe, die wie eine Tür funktioniert und verhindert, dass Schmutz aus dem Filter entweicht, funktioniert. Wenn sie beschädigt ist, ersetzen Sie den Kopf durch die Haubenklappe.

1. Der Reiniger kann nicht aufgeladen oder wiederaufgeladen werden.

Stellen Sie sicher, dass es während des Ladevorgangs ausgeschaltet ist. Wenn die Anzeige während des Ladevorgangs nicht leuchtet, drücken Sie bitte den Produktschalter, um zu prüfen, ob das Produkt ausgeschaltet ist oder nicht. Wenn die rote Anzeige leuchtet, befindet es sich im normalen Ladestatus.

Wenn das Kabel oder Ladegerät beschädigt ist, ersetzen Sie es durch ein neues.

PRODUKTPARAMETER

Modell	PJV17G
Nennkapazität	18W
Batteriekapazität	4000 mAh
Nennspannung	4,2 V
Farbe	Blau und Grau
Produktgröße	2250 mm * 180 mm * 95 mm

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im Europäische Union. Dies gilt für das Produkt und alle Zubehörteile gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einen Sammelstelle für das Recycling von elektrischen und elektronischen Geräten.

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK REP

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat
