PGYHJ2612 - Schneidemaschine Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	PGYHJ2612
Produkttyp	Lederschneider / -prägepresse
Druckfläche (imperial)	10,2 x 4,7 Zoll
Druckfläche (metrisch)	260 x 120 mm
Maximale Druckkapazität	1,5 T (3300 lb)
Verstellbarer Pressenhub	12 mm (0,47 Zoll)
Presshöhe	Einstellbar
Wirkmechanismus	Manueller Griff mit Kurbelgestänge
Material	Stahl und robuste Legierung
Geschätztes Gewicht	Ca. 15-20 kg (nicht spezifiziert, Schätzung)
Stromversorgung	Keine (manuell)
Hauptfunktionen	Prägen, Schneiden und Stanzen von Leder und ähnlichen Materialien
Persönliche Sicherheit	Schutzausrüstung tragen; Hände von Quetschzonen fernhalten
Wartung	Längere Sonneneinstrahlung vermeiden, um Alterung vorzubeugen; nach Gebrauch reinigen
Mitgelieferte Ersatzteile	Griff, Lager, Gestänge, Stifte, Federn, Muttern, Nocken, Grundplatte
Reparierbarkeit	Standardteile einzeln austauschbar; technischer Support über Vevor
Arbeitsumgebung	Sauberer, gut beleuchteter, ablenkungsfreier Raum
Empfohlene Verwendung	Lederhandwerk, Herstellung von Reliefmustern
Herkunft	Importiert von Sanven Technology Ltd. (USA)
Zertifizierungen	Konform mit CE-Normen (Vertreter: E-CrossStu GmbH)
Garantie	Siehe Handbuch oder Verkäufer

Häufig gestellte Fragen - PGYHJ2612 Vevor

Wie stelle ich die Presshöhe an der Spalt- und Prägepresse Vevor PGYHJ2612 ein?

Die Presshöhe wird durch Drehen der Muttern an den Gewindestangen der Nocken eingestellt. Lösen Sie die Kontermuttern, stellen Sie die gewünschte Höhe ein und ziehen Sie sie wieder fest. Der maximale Hub beträgt 12 mm.

Wie hoch ist die maximale Druckkapazität dieses Geräts?

Die Presse kann eine Kraft von bis zu 1,5 Tonnen (3300 Pfund) ausüben. Überschreiten Sie diese Grenze niemals, um Schäden oder Verletzungen zu vermeiden.

Kann ich diese Maschine auch für andere Materialien als Leder verwenden?

Ja, sie ist auch für Pappe, Gummi, dünne Metallbleche und andere weiche Materialien geeignet. Stellen Sie sicher, dass die Dicke den Hub nicht überschreitet und das Material nicht reißt.

Wie warte ich die Spalt- und Prägepresse PGYHJ2612?

Reinigen Sie nach jedem Gebrauch die Platte und die Nocken mit einem trockenen Tuch. Vermeiden Sie längere Sonneneinstrahlung, um die Alterung von Gummi- oder Kunststoffteilen zu verhindern. Schmieren Sie die beweglichen Gelenke bei Bedarf mit leichtem Öl.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie immer Schutzbrille und Handschuhe. Halten Sie Finger und Kleidung von Quetschzonen fern. Lassen Sie Kinder das Gerät nie unbeaufsichtigt benutzen. Arbeiten Sie in einem gut beleuchteten, freien Raum.

Wie ersetze ich ein verschlissenes Teil wie die Nocke oder das Lager?

Die Teile sind Standard und austauschbar. Entfernen Sie die entsprechenden Stifte und Schrauben. Bestellen Sie Ersatzteile bei Vevor oder Ihrem Händler. Befolgen Sie die Explosionszeichnung im Handbuch für den Zusammenbau.

Warum ist der Griff schwer zu betätigen?

Ursache kann mangelnde Schmierung oder falsche Ausrichtung der Nocken sein. Sprühen Sie Schmiermittelspray auf die Nockenwellen und Lager. Überprüfen Sie, ob die Einstellmuttern zu fest angezogen sind.

Welche maximale Formengröße kann ich verwenden?

Die Druckfläche beträgt 260 x 120 mm (10,2 x 4,7 Zoll). Verwenden Sie Formen, deren Abmessungen diese Fläche nicht überschreiten, um eine gleichmäßige Druckverteilung zu gewährleisten.

Wird das Gerät mit Formen geliefert?

Nein, die Maschine wird ohne Formen verkauft. Sie müssen eigene Prägeplatten oder Stanzmatrizen für Ihre Projekte verwenden.

Wo kann ich das vollständige Benutzerhandbuch herunterladen?

Das PDF-Handbuch ist kostenlos auf notice-facile.com verfügbar. Suchen Sie nach dem Modell PGYHJ2612 von Vevor, um das 92-seitige Dokument auf Deutsch zu erhalten.

BEDIENUNGSANLEITUNG PGYHJ2612 Vevor

LEDER PRÄGUNG MACHIN E

MODELL: PGYHJ1810, PGYHJ3626, PGYHJ2615, PGYHJ2612, PGYHJ2814

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfält durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich e klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Update informieren.

ANWEISUNGEN

Vielen Dank, dass Sie sich für diese Lederprägemaschine entschieden haben. Bitte lesen Sie vor der Anwendung alle Anweisungen sorgfältig durch. Die Informationen helfen Ihnen, optimale Ergebnisse zu erzielen.

ARBEITSBEREICH

1. Arbeiten Sie in einer sicheren Arbeitsumgebung. Halten Sie Ihren Arbeitsbeisauber, gut beleuchtet und frei von Ablenkungen.

PERSÖNLICHE SICHERHEIT

WARNUNG! Tragen Sie immer persönliche Schutzausrüstung.

PERSÖNLICHE VORSICHTSMASSNAHMEN

Kontrollieren Sie die Maschine, Ihre Bewegungen und die Arbeitsumgebung, un Verletzungen oder Schäden an der Maschine zu vermeiden.

1. Bedienen Sie keine Maschinen, wenn Sie müde sind oder unter Drogenein stehen.

Alkohol oder Medikamente.

1. Vermeiden Sie das Tragen von Kleidung oder Schmuck, die sich in den beweglichen Teilen eines Werkzeugs verfangen können. Bedecken oder binden Sie lange Haare.

SPEZIFISCHE SICHERHEITSVORKEHRUNGEN

1. Verwenden Sie die richtige Maschine für die jeweilige Aufgabe. Diese Masch wurde für eine bestimmte Funktion entwickelt. Modifizieren oder verändern Sie diese Maschine nicht und verwenden Sie sie nicht für unbeabsichtigter Zweck.

2. Halten Sie während der Anwendung Körperteile von Quetschstellen fern.

3. Kinder dürfen dieses Produkt nur in Begleitung eines Erwachsenen bediene

4. Achten Sie bei der Verwendung auf die Sicherheit, um Quetschungen der Finger zu vermeiden.

WARNUNG!

Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produ

(erworben durch wiederholte Verwendung)

ersetzen die strikte Einhaltung der Sicherheitsvorschriften für das Werkzeug. Wenn Sie dieses Werkzeug unsicher oder falsch verwenden, können Sie schw Verletzungen erleiden.

Modell Und Parameter

Modell		PGYHJ3626	PGYHJ2615	PGYHJ2612	PGYHJ2814	PGYHJ1810
DruckReichweite	Zoll	14,2*10,2	10,2*5,9	10,2*4,7	11*5,5	7,1*3,9
	mm	360*260	260*150	260*120	280*140	180*100
Stark LagerKapazität		1,5 t (3300 Pfund)
Einstellbare Höhe des Druckhubs		12 mm (0,47 Zoll)

Montage und Verwendung

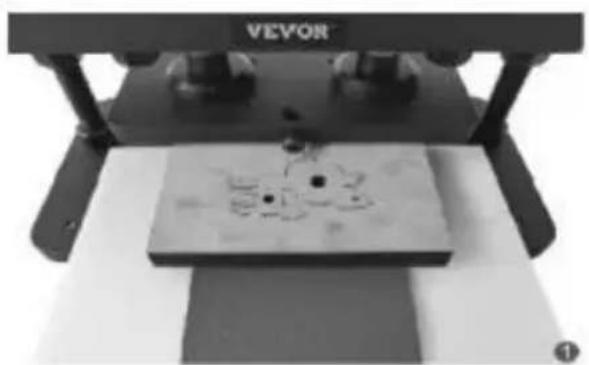

1. Bereiten Sie die Formmaterialien vor
2. Passen Sie die vorderen, hinteren, linken und rechten Positionen an

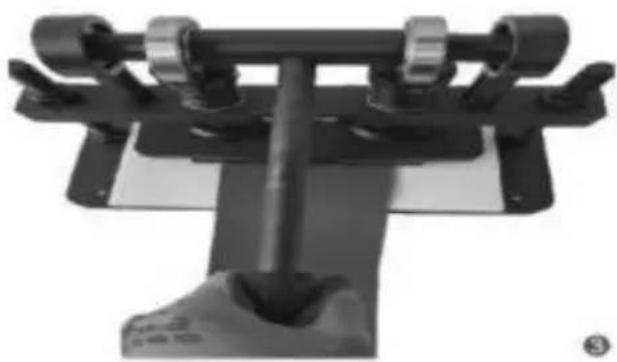

1. Drücken Sie den Griff nach unten
2. Fertigstellung des Stanzens

Wartung

1. Vermeiden Sie längere Sonneneinstrahlung, um der Hautalterung vorzubeuge

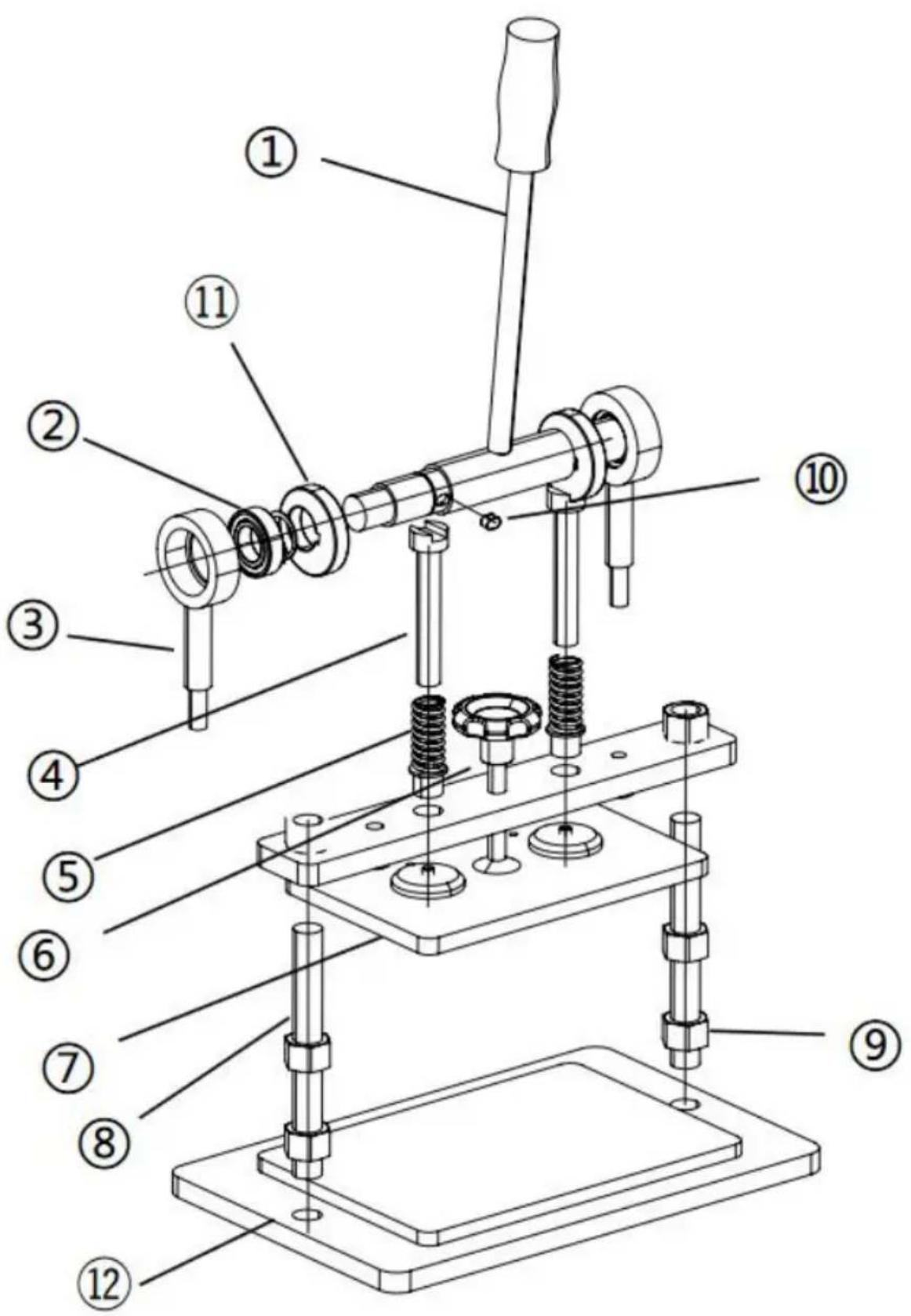

Teile-Nr.	Teilename	MENGE
1	Handhaben	1
2	Lager	2
3	Feste Verbindung 1	2
4	Beweglicher Stift	2
5	Druckfeder	2
6	Handfester Griff	2
7	Oberes Brett	1
8	Feste Verbindung 2	2
9	Nuss	6
10	Nockenstift	2
11	Nocken	2
12	Grundplatte	1
