Produkttyp	Manuelle Prägepresse
Marke	Vevor
Modell	PGYHJ2615
Plattenabmessungen	260 x 150 mm (10,2 x 5,9 Zoll)
Maximale Presskraft	1,5 Tonnen (3 300 Pfund)
Verstellbarer Hub	12 mm (0,47 Zoll)
Rahmenmaterial	Robuster Stahl
Hauptverwendung	Lederprägung, Stempeln, Formschneiden
Steuerungstyp	Manueller Hebelgriff
Druckeinstellung	Über Höhenverstellschraube
Wartung	Nach Gebrauch reinigen, bewegliche Teile schmieren, längere Sonneneinstrahlung vermeiden
Sicherheit	Hände von Quetschzonen fernhalten, Schutzausrüstung verwenden
Ersatzteile	Griff, Lager, Gestänge, Bolzen, Federn, Nocken, Grundplatte
Reparierbarkeit	Teile auf Anfrage erhältlich, einfache Montage
Gewicht (geschätzt)	Etwa 15 kg
Abmessungen (ca.)	300 x 250 x 400 mm

Häufig gestellte Fragen - PGYHJ2615 Vevor

Wie stelle ich den Druck der Presse ein?

Verwenden Sie die Einstellschraube oben, um die Höhe des Hubs anzupassen. Drehen Sie im Uhrzeigersinn, um den Druck zu erhöhen, gegen den Uhrzeigersinn, um ihn zu verringern. Der maximale Druck beträgt 1,5 Tonnen.

Welche Materialien kann ich prägen?

Diese Presse ist für die Lederprägung konzipiert, kann aber auch für Papier, Karton oder dünne Metallfolien verwendet werden. Vermeiden Sie harte oder dicke Materialien, die die Maschine beschädigen könnten.

Ist die Platte abnehmbar?

Ja, die Grundplatte kann durch Lösen der Muttern entfernt werden. So können Sie kundenspezifische Matrizen für verschiedene Muster installieren.

Wie pflege ich die Presse?

Reinigen Sie die Oberflächen nach jedem Gebrauch mit einem trockenen Tuch. Tragen Sie monatlich leichtes Öl auf die Lager und die Nocken auf. Vermeiden Sie längere Sonneneinstrahlung, um die Alterung der Gummiteile zu verhindern.

Kann diese Presse Formen ausschneiden?

Ja, Sie können sie mit Ausstechformen verwenden, um Leder oder Karton auszuschneiden. Der Druck von 1,5 Tonnen ist für die meisten Schnitte ausreichend.

Was ist die maximale Höhe des zu prägenden Werkstücks?

Der verstellbare Hub beträgt 12 mm. Zu dicke Werkstücke sind möglicherweise nicht kompatibel. Überprüfen Sie die Dicke vor dem Prägen.

Kann ich die Presse ohne Schutz verwenden?

Nein, tragen Sie immer Handschuhe und eine Schutzbrille. Halten Sie Ihre Finger während des Betriebs von Quetschzonen fern.

Was tun, wenn der Griff schwer zu betätigen ist?

Überprüfen Sie, ob der Hub zu niedrig eingestellt ist. Schmieren Sie die Lager und die Bolzen. Wenn das Problem weiterhin besteht, lockern Sie die Druckschraube leicht.

Wo finde ich Ersatzteile?

Kontaktieren Sie Vevor direkt oder sehen Sie in der Teileliste in der Anleitung nach. Teile wie Griffe, Federn und Nocken sind auf Anfrage erhältlich.

Ist die Presse für Anfänger geeignet?

Ja, sie ist einfach zu bedienen. Lesen Sie die Anleitung sorgfältig durch und beginnen Sie mit Versuchen an Lederresten, um die Druckeinstellung zu beherrschen.

BEDIENUNGSANLEITUNG PGYHJ2615 Vevor

LEDER PRÄGUNG MACHIN E

MODELL: PGYHJ1810, PGYHJ3626, PGYHJ2615, PGYHJ2612, PGYHJ2814

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfält durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich e klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Update informieren.

ANWEISUNGEN

Vielen Dank, dass Sie sich für diese Lederprägemaschine entschieden haben. Bitte lesen Sie vor der Anwendung alle Anweisungen sorgfältig durch. Die Informationen helfen Ihnen, optimale Ergebnisse zu erzielen.

ARBEITSBEREICH

1. Arbeiten Sie in einer sicheren Arbeitsumgebung. Halten Sie Ihren Arbeitsbeisauber, gut beleuchtet und frei von Ablenkungen.

PERSÖNLICHE SICHERHEIT

WARNUNG! Tragen Sie immer persönliche Schutzausrüstung.

PERSÖNLICHE VORSICHTSMASSNAHMEN

Kontrollieren Sie die Maschine, Ihre Bewegungen und die Arbeitsumgebung, un Verletzungen oder Schäden an der Maschine zu vermeiden.

1. Bedienen Sie keine Maschinen, wenn Sie müde sind oder unter Drogenein stehen.

Alkohol oder Medikamente.

1. Vermeiden Sie das Tragen von Kleidung oder Schmuck, die sich in den beweglichen Teilen eines Werkzeugs verfangen können. Bedecken oder binden Sie lange Haare.

SPEZIFISCHE SICHERHEITSVORKEHRUNGEN

1. Verwenden Sie die richtige Maschine für die jeweilige Aufgabe. Diese Masch wurde für eine bestimmte Funktion entwickelt. Modifizieren oder verändern Sie diese Maschine nicht und verwenden Sie sie nicht für unbeabsichtigter Zweck.

2. Halten Sie während der Anwendung Körperteile von Quetschstellen fern.

3. Kinder dürfen dieses Produkt nur in Begleitung eines Erwachsenen bediene

4. Achten Sie bei der Verwendung auf die Sicherheit, um Quetschungen der Finger zu vermeiden.

WARNUNG!

Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produ

(erworben durch wiederholte Verwendung)

ersetzen die strikte Einhaltung der Sicherheitsvorschriften für das Werkzeug. Wenn Sie dieses Werkzeug unsicher oder falsch verwenden, können Sie schw Verletzungen erleiden.

Modell Und Parameter

Modell		PGYHJ3626	PGYHJ2615	PGYHJ2612	PGYHJ2814	PGYHJ1810
DruckReichweite	Zoll	14,2*10,2	10,2*5,9	10,2*4,7	11*5,5	7,1*3,9
	mm	360*260	260*150	260*120	280*140	180*100
Stark LagerKapazität		1,5 t (3300 Pfund)
Einstellbare Höhe des Druckhubs		12 mm (0,47 Zoll)

Montage und Verwendung

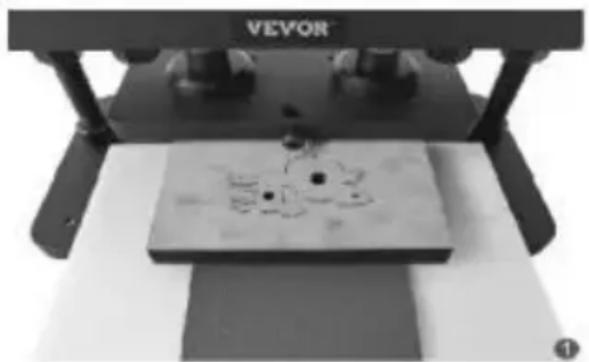

1. Bereiten Sie die Formmaterialien vor
2. Passen Sie die vorderen, hinteren, linken und rechten Positionen an

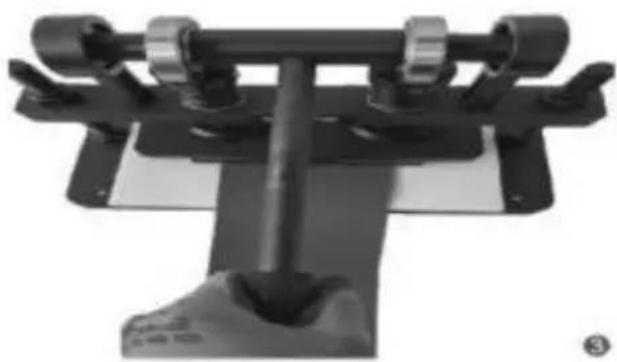

1. Drücken Sie den Griff nach unten
2. Fertigstellung des Stanzens

Wartung

1. Vermeiden Sie längere Sonneneinstrahlung, um der Hautalterung vorzubeuge

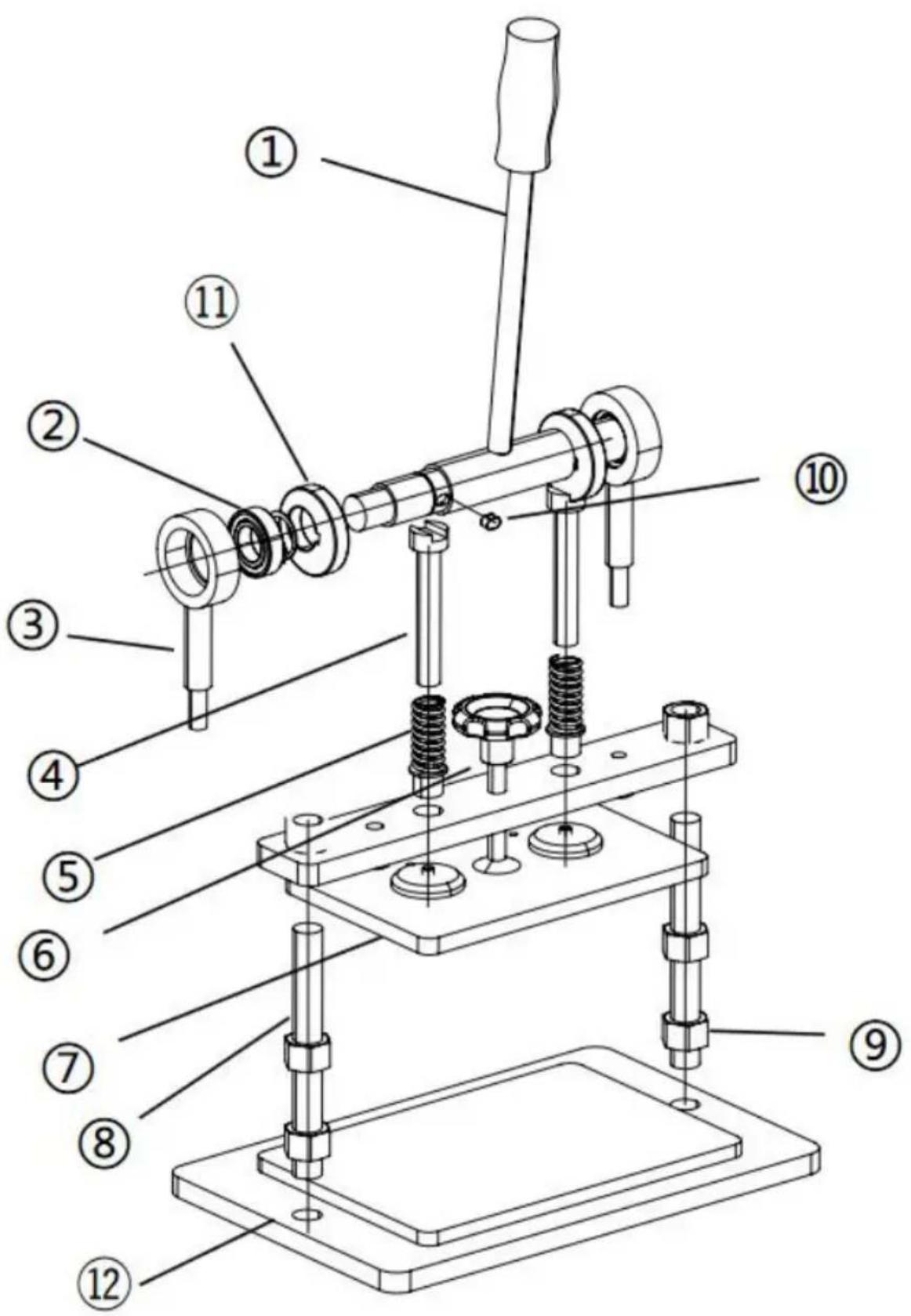

Teile-Nr.	Teilename	MENGE
1	Handhaben	1
2	Lager	2
3	Feste Verbindung 1	2
4	Beweglicher Stift	2
5	Druckfeder	2
6	Handfester Griff	2
7	Oberes Brett	1
8	Feste Verbindung 2	2
9	Nuss	6
10	Nockenstift	2
11	Nocken	2
12	Grundplatte	1
