BEDIENUNGSANLEITUNG LYB8210C1206 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

AKUSTISCHE MDF-LAmellENWANDPANEELE

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

AKUSTISCHE MDF-LAmellienWAND PANEELE

Modell:LYW8292C1206/LYW8292C2402/LYB8210C1206/LYB8210C2402/

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das

Akustische MDF-Lamellenwandpaneele

Die Installation sollte von einem Erwachsenen durchgeführt werden und Kinder sollten es nicht verwenden ohne Aufsicht.

1. Bitte stellen Sie sicher, dass die akustischen MDF-Lamellenwandpaneele fest installiert sind, da sie sonst herunterfallen und Personen verletzen könnten.
2. Überprüfen Sie regelmäßig die Stabilität und Sicherheit der Produktfixierung.

Wenn das Produkt locker ist, sollte es umgehend verstärkt werden.

1. Aus Sicherheitsgründen ist der separate Kleber für die Montageplatten auf der

Decke. Aufgrund von ungleichmäßigem Kleber oder schlechter Qualität verzieht sich die Platte oder fällt aus.

PARAMETERLISTE

Modell	Größe	Menge	Farbe
LYW8292C1206 1200*600*21 mm		4	Nussbaum
LYW8292C2402 2400*200*21mm		4	Nussbaum
LYB8210C1206 1200*600*21mm		4	Schwarzeiche
LYB8210C2402 2400*200*21mm		4	Schwarzeiche
LYY8438S2402 2400*200*21mm		4	Helle Eiche
LYY8438S1206 1200*600*21mm		4	Helle Eiche
LYS30942402 2400*200*21 mm		4	Silbernes Holz

Hinweis: Dieses Produkt ist mit 34 Schrauben ausgestattet;

Wenn es einen Unterschied zwischen der Farbe dieses Produkts und dem Bild in Die Bedienungsanleitung finden Sie am physischen Objekt.

ANWEISUNGEN

Sicherheits- und Pflegehinweise

- Überprüfen Sie, ob Sie alle auf der folgenden Seite aufgeführten Komponenten und Werkzeuge haben Seiten.

• Alle Armaturen aus den Plastiktüten entnehmen und in ihre
• Halten

Sie Kinder und Tiere vom Arbeitsbereich fern, Kleinteile könnten

Erstickungsgefahr bei Verschlucken.

• Stellen Sie sicher, dass Sie genügend Platz haben, um die Teile auszubreiten, bevor Sie beginnen.
• Teile der Montage lassen sich mit zwei Personen einfacher durchführen.

Installieren Sie die erforderlichen Tools

Kreissäge	Elektrisch Schraubendreher	Holzregale	Bleistift
Bandband	Hefter	Kiel	Klang Absorption Wolle
	Strukturell Klebstoff	Strukturell KlebepistoleMesser
[8c8x]	• Um die Wahrscheinlichkeit einer Beschädigung Ihres Produkts zu verring Stellen Sie bitte sicher, dass Ihre Bohrmaschine auf eine niedrige Drehmomenteinstellung.

DIE STANDARDINSTALLATIONSMETHODE

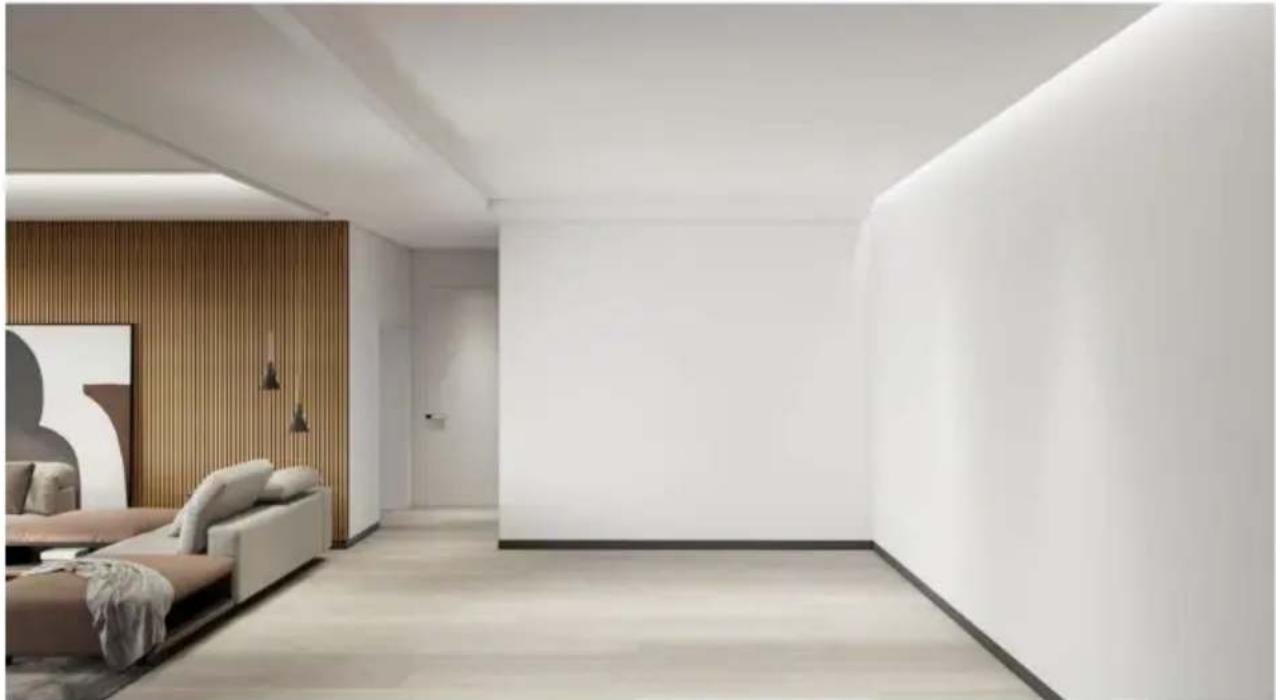

Schritt 1:Vorbereitung der Wand oder Decke •

Stellen Sie sicher, dass die Oberflächen sauber und trocken sind und keine Nägel oder Schrauben aufweisen.

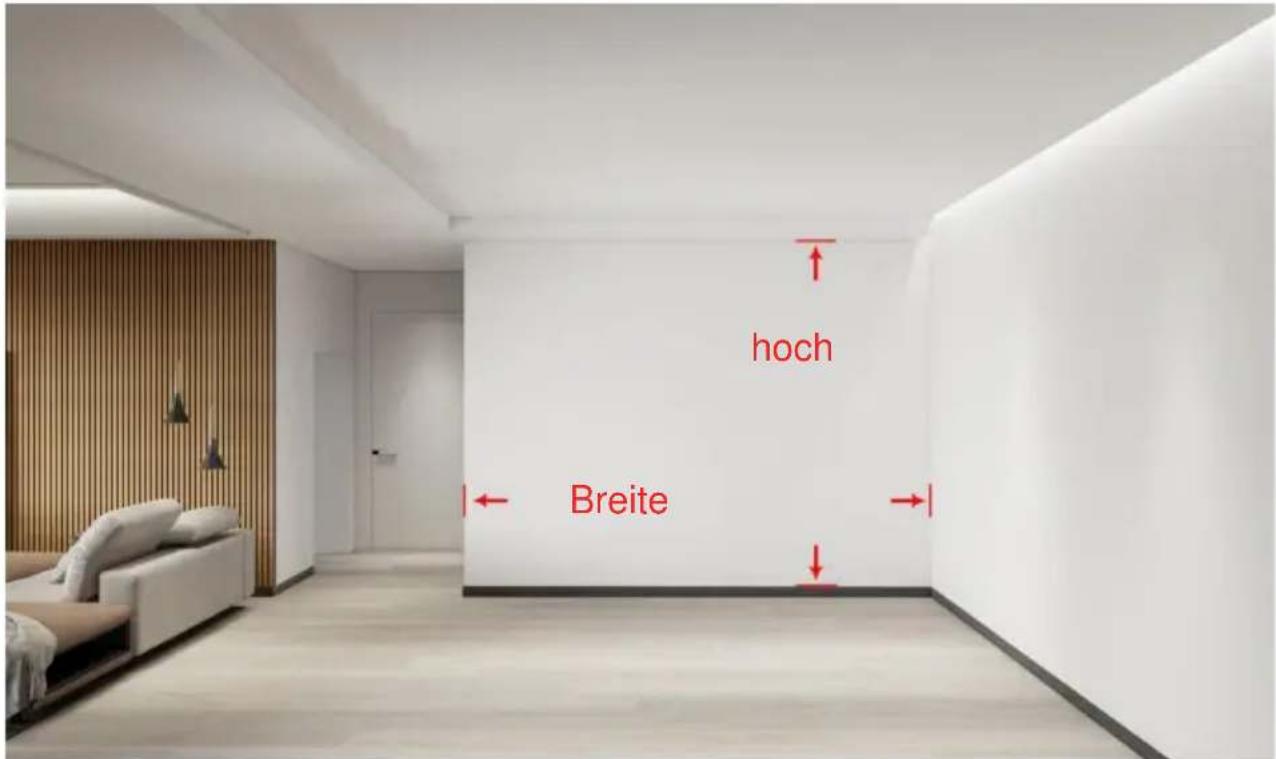

Messen der Höhe und Breite

hoch Breite

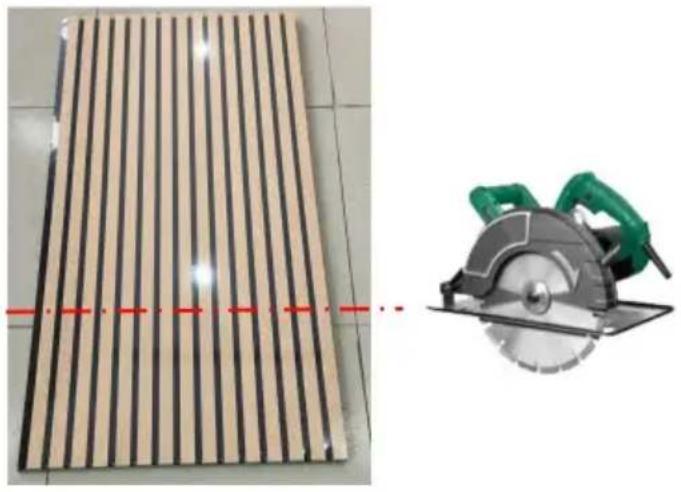

Schritt 3: Zuschneiden der Platten •

Schneiden Sie die Produkte mit Kreissägen und Messern auf die von Ihnen benötigte Größe zu.

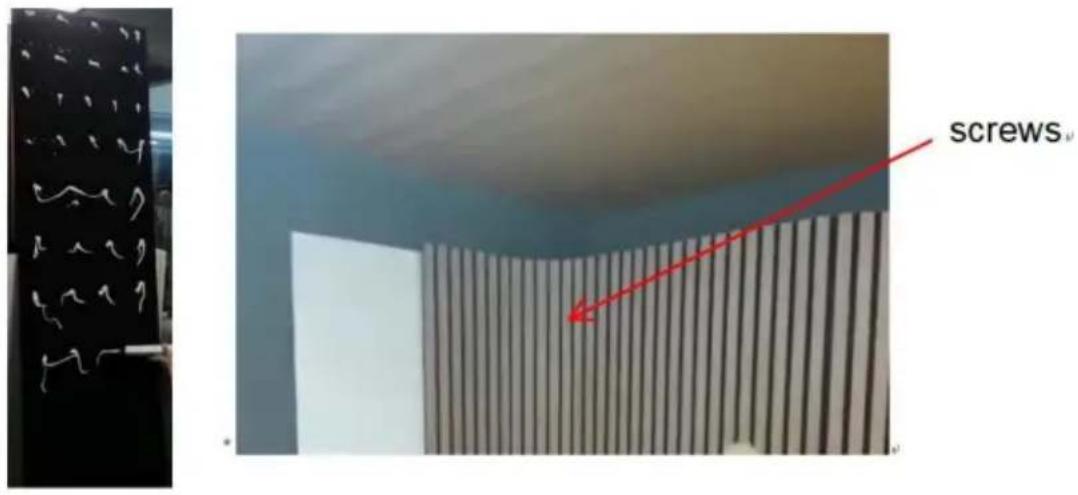

Einfache Installation an der Wand, Sie können Kleber verwenden. Tragen Sie zuerst den Kleber auf der Rückseite des Produkts auf und kleben Sie es dann an die Wand. Wenn Sie es an einer gewölbten Wand anbringen, befestigen Sie das Produkt mit Schrauben an der gewölbten Stelle an der Wand.

screws

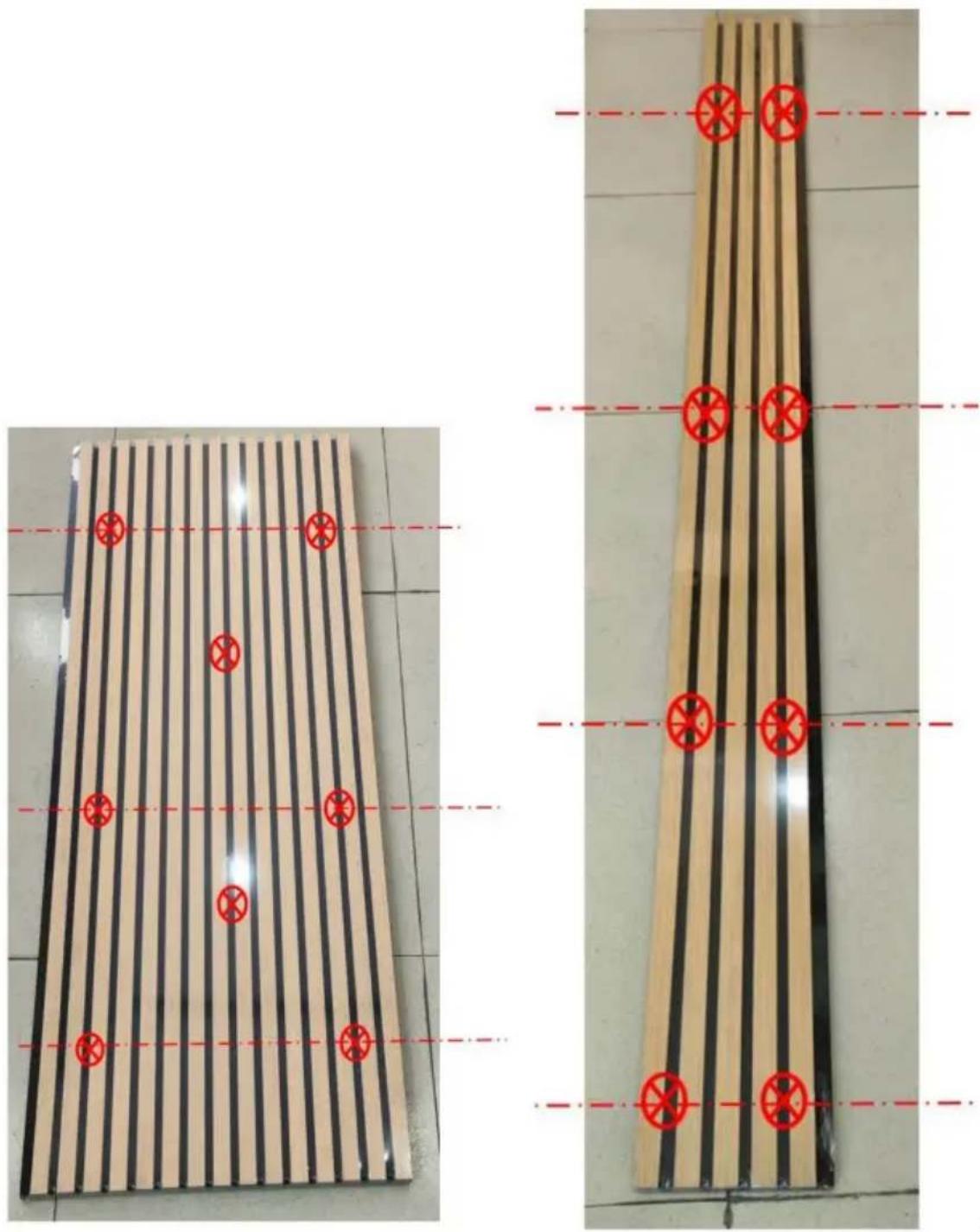

B. Verwenden Sie zur Montage an der Wand 8 Schrauben. Die Schrauben sollten durch den schwarzen Teil befestigt werden, das sieht schöner aus.

Modell LYW8292C2402, LYB8210C2402, LYY8438S2402, LYS30942402. Es werden 8 Schrauben benötigt. (Abb. 1); Modell LYW8292C1206,

LYB8210C1206, LYY8438S1206. Es werden 8 Schrauben benötigt. (Abb. 2.)

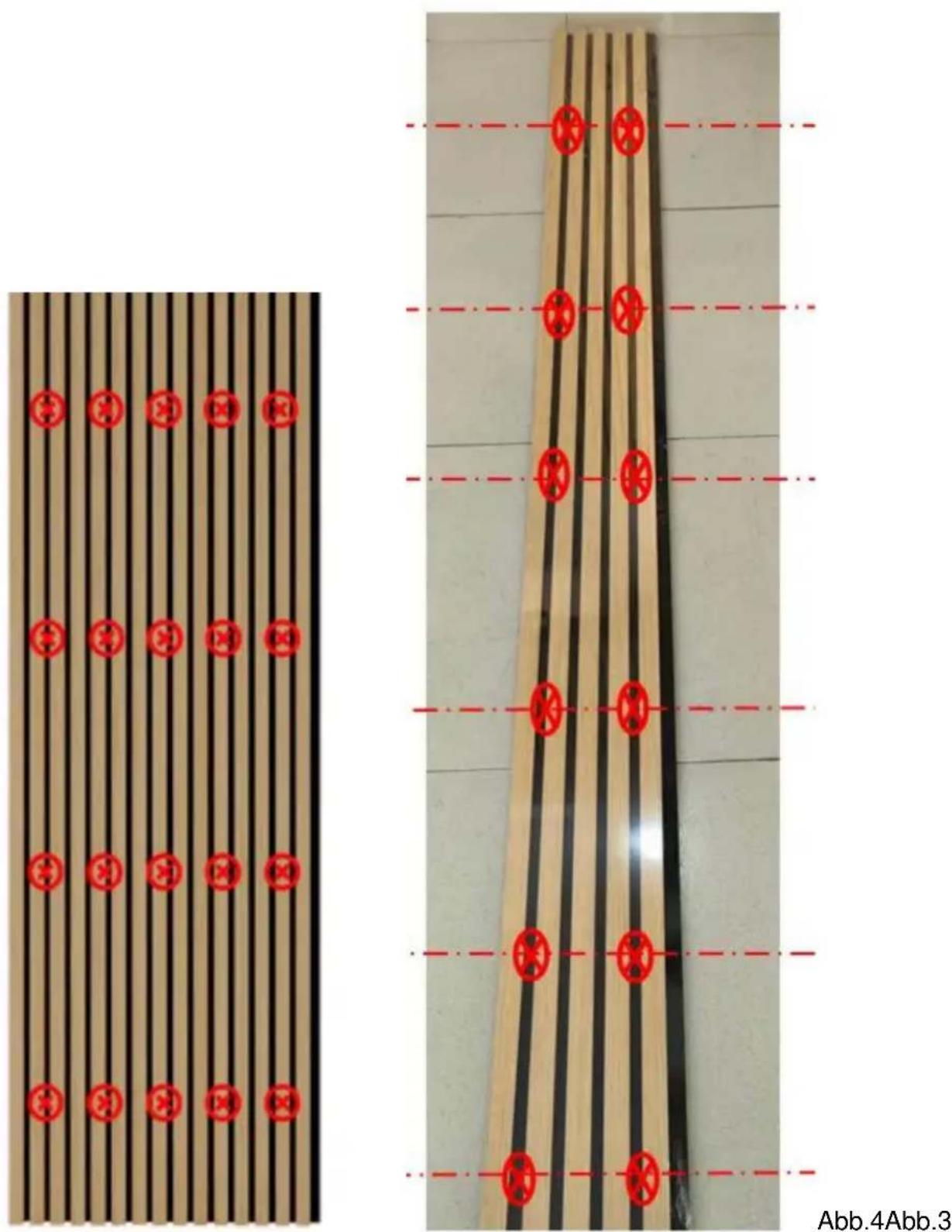

Hinweis: Wenn Sie das Produkt an der Decke installieren müssen, müssen Sie kaufen Schrauben zur Verstärkung der Installation.

Modell LYW8292C2402, LYB8210C2402, LYY8438S2402, LYS30942402

Und es werden 20 Schrauben benötigt. (Abb. 3);

Modell LYW8292C1206, LYB8210C1206, LYY8438S1206 Und 12 Schrauben

erforderlich. (Abb. 4.)

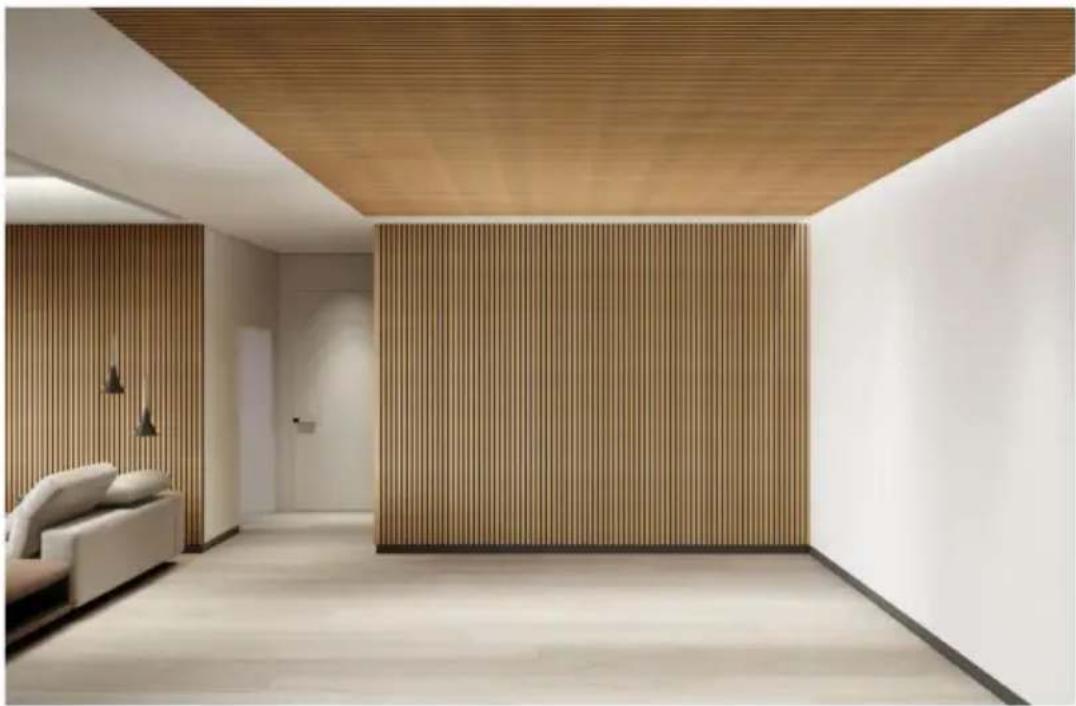

Schritt 5: Das Endergebnis der Installation

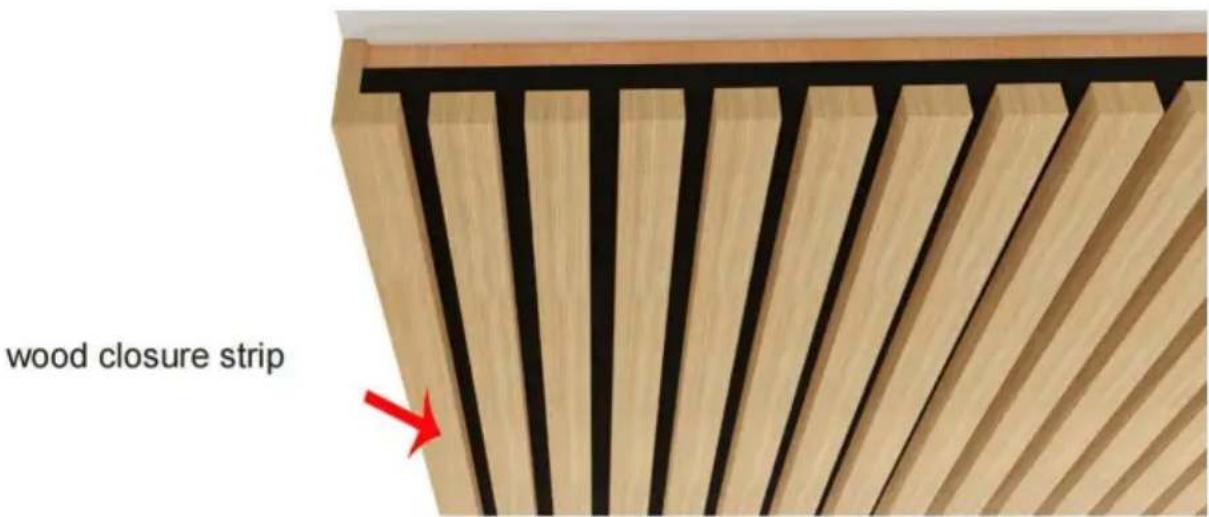

Hinweis: Falls erforderlich, installieren Sie aus ästhetischen Gründen am Ende des Paneels eine Holzdichtung. Diese Holzdichtung müssen Sie jedoch separat erwerben.

Die Einbaumethode für höchsten Klang

ABSORPTION

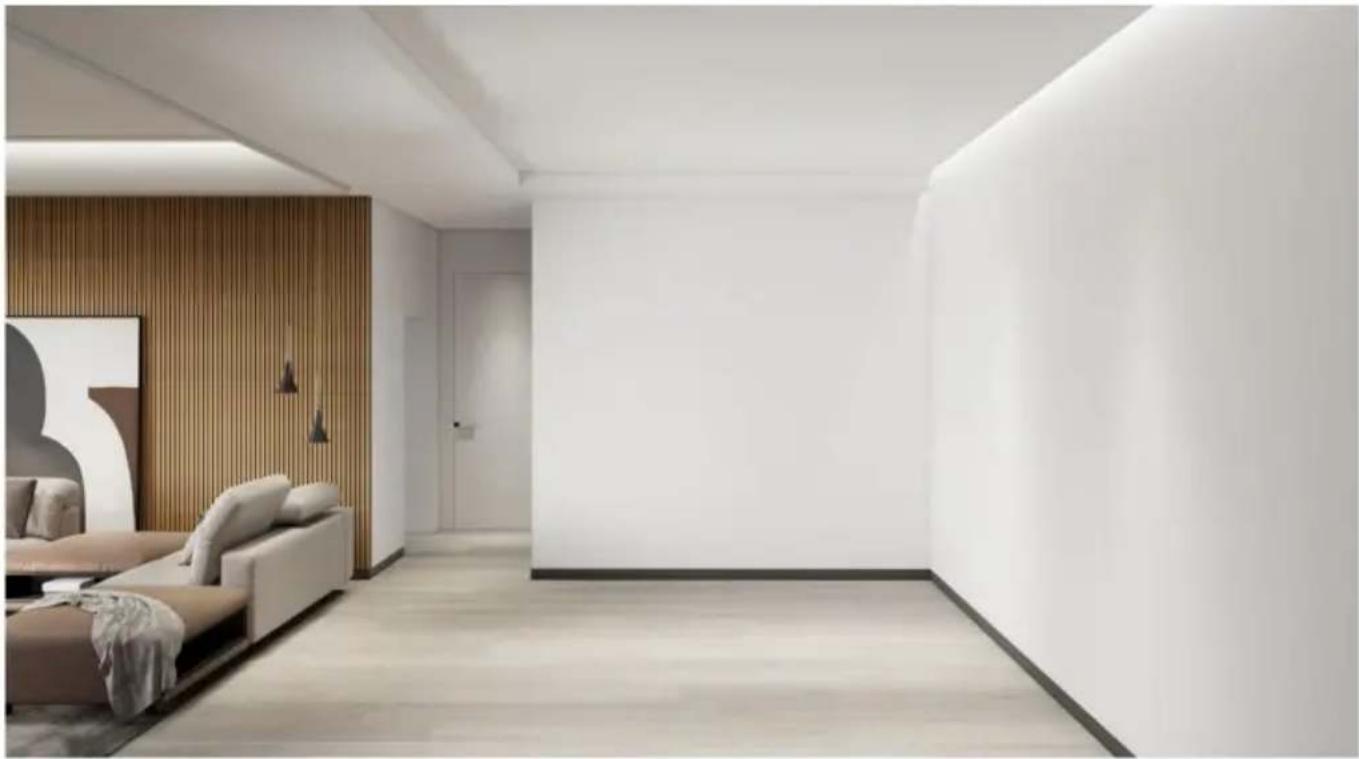

Schritt 1: Die Vorbereitung der Wand oder Decke

Schritt 2: Schallabsorbierendes Gerät

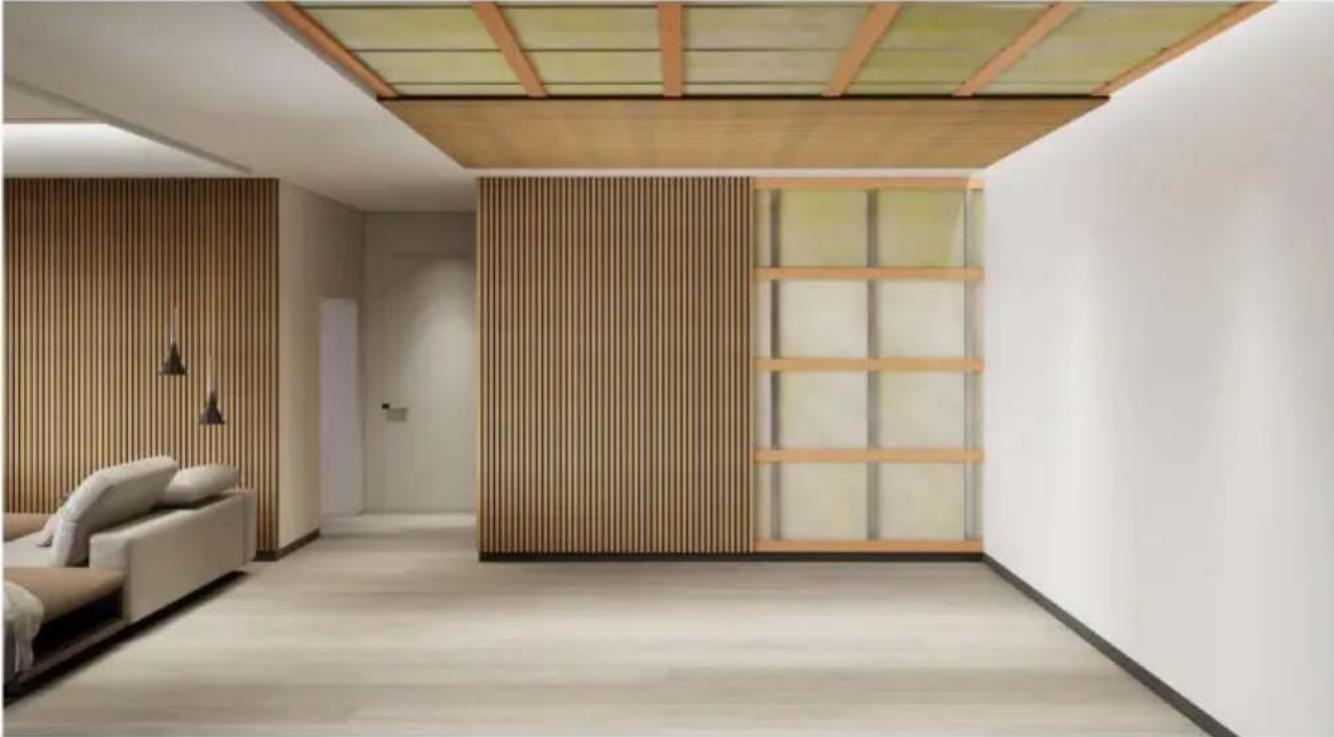

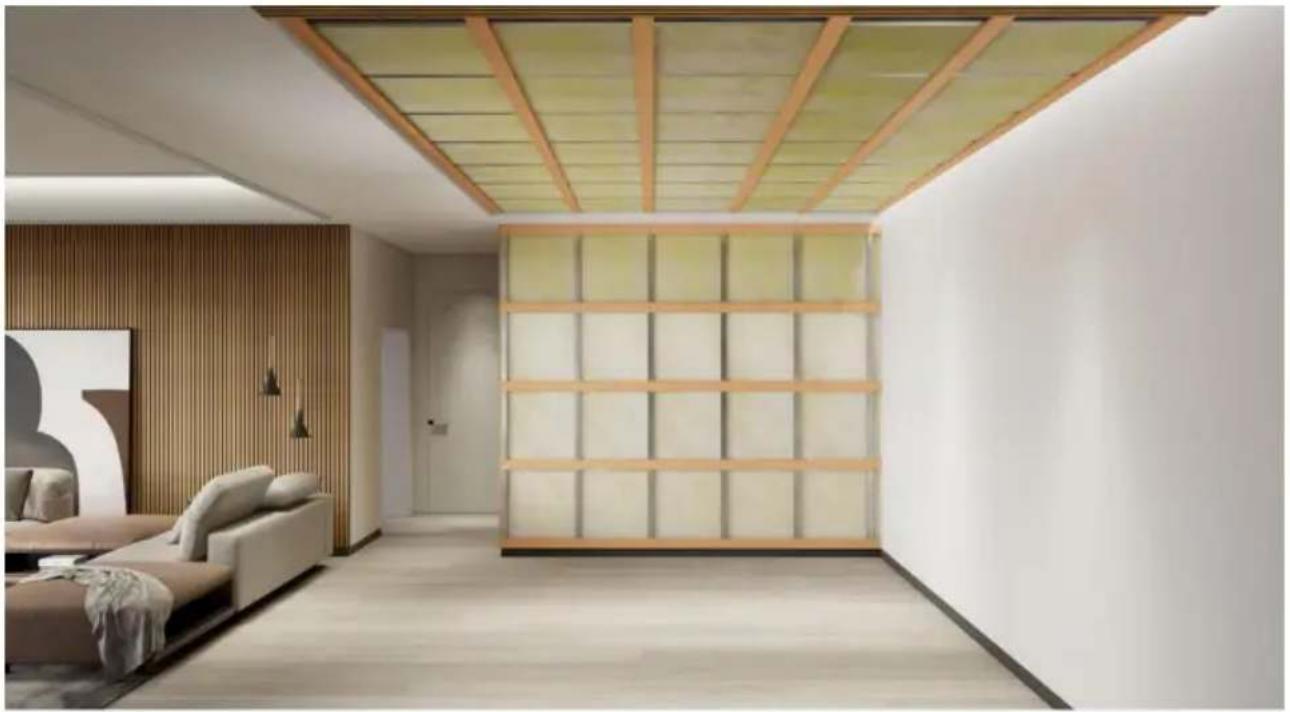

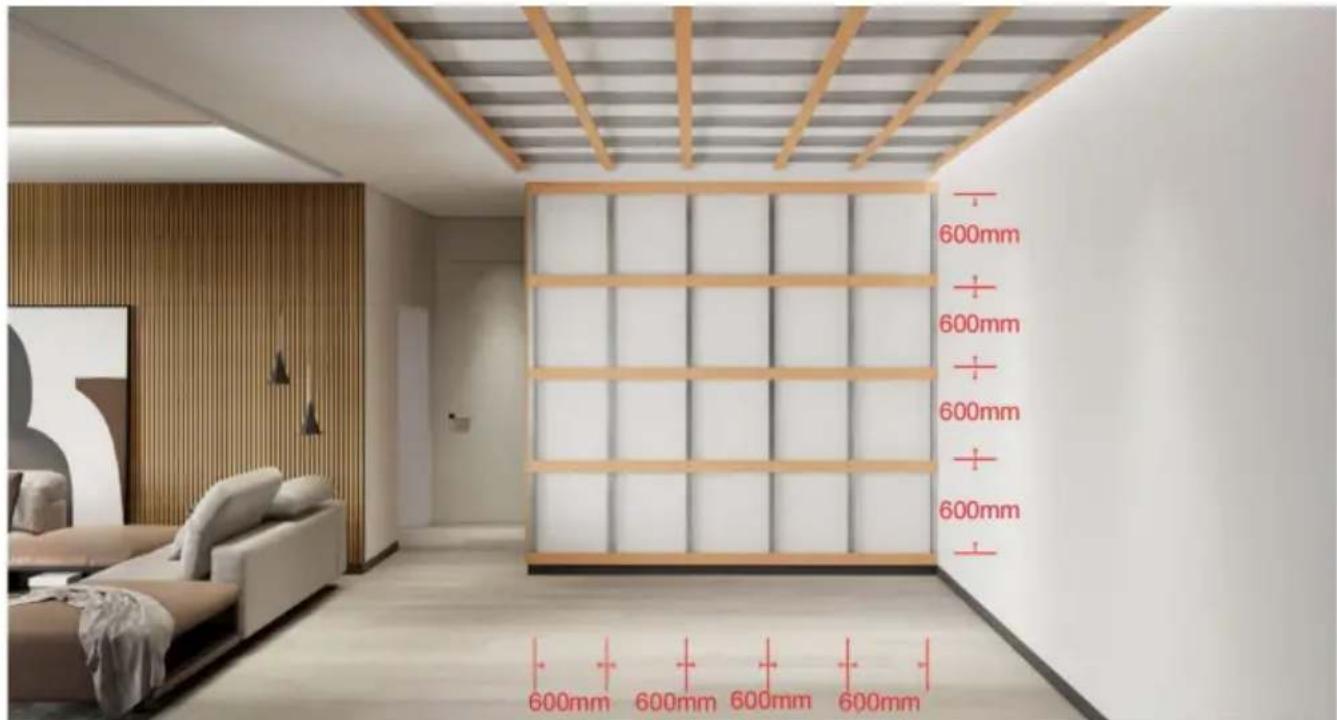

installieren; A: Wir empfehlen, zuerst den Kiel, dann die Schallabsorptionswolle und dann die Holzgestelle und -platten zu installieren. Mit dieser Kombination erreichen Sie die höchste Schallabsorption.

B: Einlegen der Schalldämmwolle zwischen Kiel und Holzgestell.

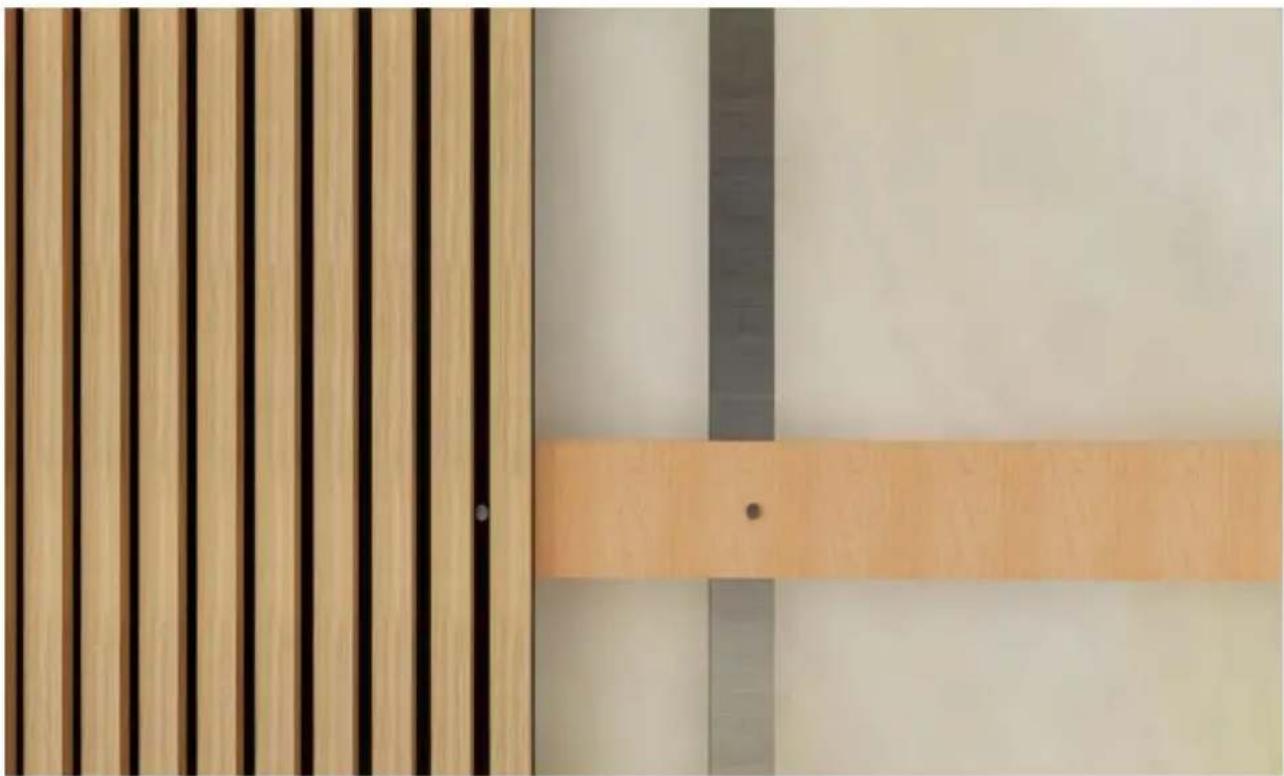

3: Paneel montieren •Mit

dem Akkuschrauber durch den schwarzen Filz in die Holzgestelle schrauben.

Hinweis: Bitte beachten Sie die oben beschriebene einfache Methode zur Schraubmontage. •Beachten Sie bei der Montage hintereinander, dass die Filzseite des einen Paneels nahtlos mit der Lamellenseite des nächsten Paneels abschließt.

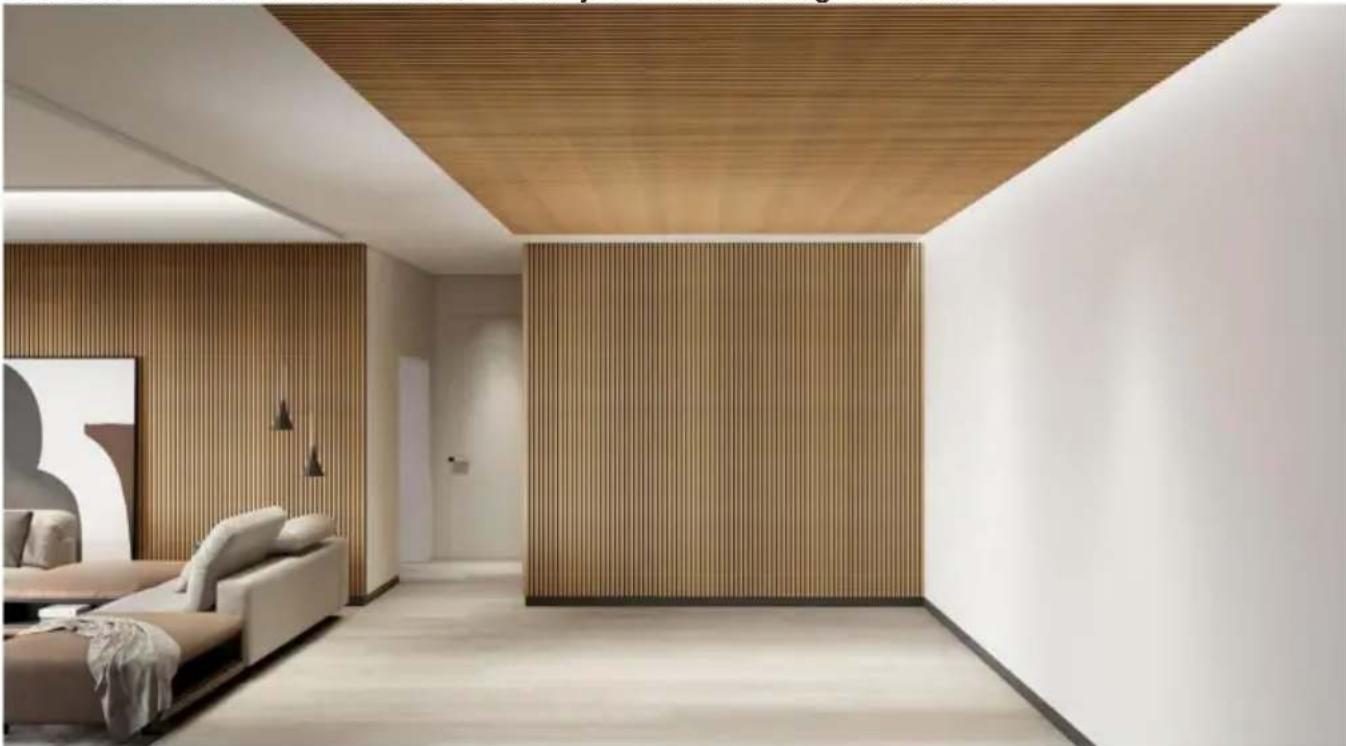

Schritt 4: Wand und Decke sind jetzt vollständig installiert.
