BEDIENUNGSANLEITUNG GN30E AKG

BEDIENUNGSANLEITUNG ..... S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS ...... p. 22

1 Sicherheit und Umwelt....3
2 Beschreibung ....3

2.1 Einleitung....3
2.2 Kapselmodule ....3
2.3 Windschutz W 30 ....4
2.4 Montagemodule....4

2.4.1 Leuchtring ....5

2.5 Optionales Zubehör....5

3 Mikrofonanwendungen....6
4 Montage und Anschluss....7

4.1 Kapselmodule ....7
4.2 Montagemodule GN 15/30/50 ESP....7

4.2.1 ON/OFF-Taste, Leuchtring, Bassabsenkung......7
4.2.2 Montage und Anschluss....11

4.3 Montagemodule GN 15/30/50 E....12

4.3.1 Leuchtring ....12
4.3.2 Bassabsenkung, Montage, Anschluss ....12

4.4 Montagemodule GN 15/30/50 E 5PIN....13

4.4.1 Leuchtring ....13
4.4.2 Bassabsenkung, Montage, Anschluss ....13

4.5 Montagemodule GN 15/30/50....13

4.5.1 "MIC ON"-Funktion 13
4.5.2 Montage auf einer Tischplatte, Anschluss....14

4.6 GN 30/50 Minijack....15

4.6.1 Leuchtring, Bassabsenkung....15
4.6.2 Montage, Anschluss....15

4.7 Montagemodul GN 155 SET....16

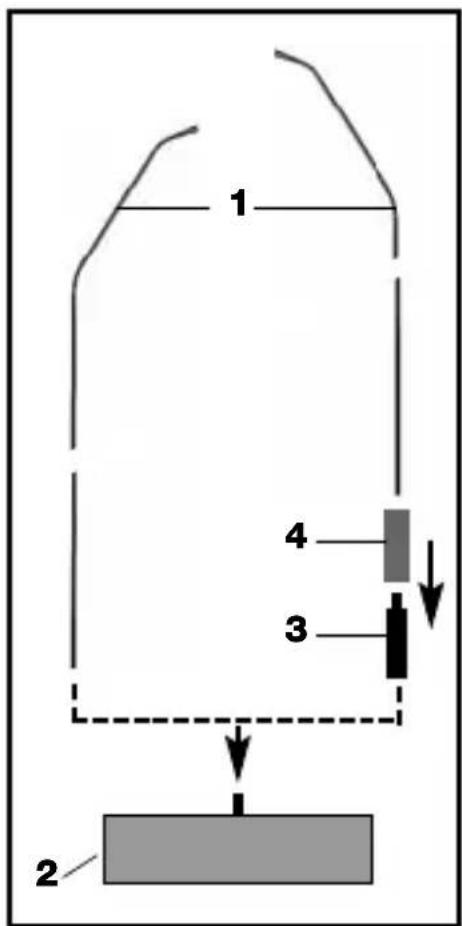

4.7.1 Schwanenhalsverlängerung 16

4.8 Hängemodul HM 1000 ....16

4.8.1 Stabilisierung des Mikrofons ....17
4.8.2 Anwendungshinweise ....18
4.8.3 Audio-Anschluss ....18

4.9 Montagemodul GN 15 HT....18

4.10 Montagemodul GN 30 OC....19
4.11 Leuchtring deaktivieren....19

5 Technische Daten....20

Fig. 11 bis 25....122

1 Sicherheit und Umwelt

1. Schütten Sie keine Flüssigkeiten auf das Gerät und lassen Sie keine sonstigen Gegenstände in die Geräteöffnungen fallen.
2. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie z.B. Radiatoren, Heizungsrohren, Verstärkern usw. auf und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.
3. Die Verpackung ist recyclingfähig. Entsorgen Sie die Verpackung in einem dafür vorgesehenen Sammelsystem.
4. Elektrostatische Ladungen können u.U. elektronische Schaltungen beschädigen. Berühren Sie daher einen blanken geerdeten Metallteil (z.B. Heizkörper, Schutzkontakt der Steckdose), um elektrostatische Ladungen von Ihrem Körper abzuleiten, bevor Sie elektronische Schaltungen berühren.

2 Beschreibung

Vielen Dank für den Kauf eines Discreet Acoustics Moduls! Die "Discreet Acoustics Modular" Serie umfasst 5 Kapselmodule und 18 Montagemodule, die Sie beliebig kombinieren können. Damit haben Sie die Möglichkeit, für jede Anwendung und jeden Einsatzort das optimal geeignete Discreet Acoustics Modular Mikrofon zusammenzustellen.

2.1Einleitung

CK 31 (Best.-Nr. 2765Z0020): Schraubbares Kapselmodul mit nierenförmiger Richtcharakteristik. Mit Schaumstoff-Windschutz W 30.

CK 32 (Best.-Nr. 2765Z0021): Schraubbares Kapselmodul mit kugelförmiger Richtcharakteristik. Mit Schaumstoff-Windschutz W 30.

CK 33 (Best.-Nr. 2765Z0022): Schraubbares Kapselmodul mit hypernierenförmiger Richtcharakteristik. Mit Schaumstoff-Windschutz W 30.

CK 47 (Best.-Nr. 2765Z0023): Schraubbares Kapselmodul mit hypernierenförmiger Richtcharakteristik. Entspricht akustisch dem bewährten C 747 von AKG. Mit Schaumstoff-Windschutz W 70.

CK 80 (Best.-Nr. 2765Z0024): Schraubbares Kapselmodul mit hypernierenförmiger Richtcharakteristik und sprachoptimiertem Frequenzgang. Mit Schaumstoff-Windschutz W 80.

2.2Kapselmodule

2 Beschreibung

2.3 Windschutz W 30

Der W 30 ist ein neuartiger zweischichtiger Windschutz. Zwei verschiedene Materialien optimieren den Wirkungsgrad.

2.4 Montage-module

GN 15 (Best.-Nr. 2765Z0001): 160 mm langer Schwanenhals für fixe Schraubmontage. Kabel mit XLR-Phantomspeiseadapter DPA.

GN 15 E (Best.-Nr. 2765Z0002): 235 mm langer Schwanenhals mit integriertem XLR-Phantomspeiseadapter DPA. Für variable Anwendungen, mit Montagesockel PS 3 F-Lock.

GN 15 E 5PIN (Best.-Nr. 2765Z0039): 235 mm langer Schwanenhals mit integriertem Phantomspeiseadapter und 5-poligem XLR-Stecker zur externen Speisung des Leuchtrings.

GN 15 ESP (Best.-Nr. 2765Z0045): 258 mm langes Schwanenhalsmodul mit integriertem XLR-Phantomspeiseadapter DPA-P, programmierbarem Ein/Ausschalter, schaltbarer Bassabsenkung und deaktivierbarem Leuchtring. Für variable Anwendungen, mit Montagesockel PS 3 F-Lock.

GN 15 HT (Best.-Nr. 2765Z0017): Das Montagemodul GN 15 HT ermöglicht Ihnen, jedes Kapselmodul der Discreet Acoustics Serie am Handsender HT 4000 von AKG zu montieren. Mit 60 mm langem Schwanenhals zur exakten Positionierung des Kapselmoduls und Leuchtring zur Anzeige des Betriebszustands.

GN 30 (Best.-Nr. 2765Z0003): Wie GN 15. 305 mm lang.

GN 30 OC (Best.-Nr. 2765Z0005): 305 mm langer Schwanenhals für fixe Schraubmontage. Mit offenen Kabelenden, für Tonaderspeisung.

GN 30 E (Best.-Nr. 2765Z0004): Wie GN 15 E. 380 mm lang.

GN 30 E 5PIN (Best.-Nr. 2765Z0040): Wie GN 15 E 5PIN. 380 mm lang.

GN 30 ESP (Best.-Nr. 2765Z0046): Wie GN 15 ESP. 403 mm lang.

GN 30 Minijack (Best.-Nr. 2765Z0036): 305 mm langer Schwanenhals mit Mini-Klinkenstecker, Montageflansch HCS und fix verbundenem Phantomspeiseadapter DPA mit 3-poligem XLR-Stecker.

GN 50 (Best.-Nr. 2765Z0008): Wie GN 15. 500 mm lang.

GN 50 E (Best.-Nr. 2765Z0009): Wie GN 15 E. 572 mm lang.

GN 50 E 5PIN (Best.-Nr. 2765Z0041): Wie GN 15 E 5PIN. 572 mm lang.

GN 50 ESP (Best.-Nr. 2765Z0047): Wie GN 15 ESP. 598 mm lang.

GN 50 Minijack (Best.-Nr. 2765Z0037): Wie GN 30 Minijack. 500 mm lang.

GN 155 SET (Best.-Nr. 2765Z0018): Das Montagemodul GN 155 SET besteht aus einem 149 cm langen Schwanenhalsmodul mit Leuchtring, 10 m langem Kabel mit Phantomspeiseadapter DPA, einem Bodenstativ ST 305 und einer 10 cm langen Verlängerung mit Abdeckhülse.

HM 1000 (Best.-Nr. 2765Z0010): Hängemodul mit 10 m langem Kabel mit XLR-Phantomspeiseadapter DPA.

Alle Montagemodule besitzen einen Leuchtring (LED-Ring), der auf einen Blick die Betriebsbereitschaft des Mikrofons anzeigt.

Batteriespeisegerät B 18 für alle Montagemodule außer GN 30 OC

Montagesockel PS 3 F-Lock für Montagemodule GN 15 E, GN 30 E und GN 50 E (s. Fig. 17 und 18)

Montagesockel MF-DA für Montagemodule GN 15, GN 30 und GN 50 (s. Fig. 13)

Elastische Halterung H 500 für Montagemodule GN 15 E, GN 30 E und GN 50 E (s. Fig. 15)

Elastische Halterung H 600+A608 für alle Montage-module ausser HM 1000 (s. Fig. 15 und 15)

Stativanschluss SA 60 für alle Montagemodule ausser HM 1000 (s. Fig. 20, 21 und 22)

Universalklammer SA 80 für Montagemodule GN 15/30/50 E/ESP (s. Fig. 23 und 24)

Tischstative ST 1, ST 45, ST 46 für alle Montagemodule ausser HM 1000 (s. Fig. 19, 20, 21 und 22)

2.4.1 Leuchtring

3 Mikrofonanwendungen

Bitte beachten Sie, dass der Aufnahmewinkel sowohl den maximalen Besprechungsabstand als auch die abzunehmende Fläche beeinflusst. Je kleiner der Aufnahmewinkel (Hyperniere), desto größer die maximale Distanz zwischen Sprecher und Mikrofon, desto kleiner aber die abzunehmende Fläche.

Ob Sie am besten eine Kugel-, Nieren- oder Hypernieren-kapsel einsetzen, hängt daher von der jeweiligen Anwendungssituation ab (s. Tabelle 1).

Hinweis: Kugelkapseln eignen sich vor allem für Aufnahmeanwendungen.

Kapsel charakteristik position modul Hängemodul
	Richt- Lautsprecher- Schwanenhals- abstand mit		Besprechungs-abstand mit Besprechungs-
	charakteristik position modul Hängemodul
CK 31	Niere nur hinter demMikrofon 30 - 60 cm 1 - 3 m
	Anwendung: Beschallung
CK 32	Kugel keine 30 -	200 cm 1 - 7 m
	Anwendung: Aufnahme
CK 33	Hyperniere seitlich bis schräg
	hinter dem Mikrofon		30 - 90 cm 2 - 4 m
	Anwendung: Beschallung
CK 47	Hyperniere seitlich bis schräg
	hinter dem Mikrofon		30 - 90 cm 2 - 4 m
	Anwendung: Hochwertige Beschallung auch in akustisch kritischen Räumen
CK 80	Hyperniere seitlich bis schräg
	hinter dem Mikrofon		30 - 90 cm 2 - 4 m
	Anwendung: Beschallung Sprache

Tabelle 1: Mikrofonanwendungen

Alle Kapselmodule der Discreet Acoustics Modular Serie sind Kondensatorkapseln und benötigen daher eine Stromversorgung (Phantomspeisung). Die Montage-module sind für den Anschluss an Mikrofoneingänge mit Phantomspeisung (9 bis 52 V) ausgelegt.

1. Schrauben Sie das Kapselmodul auf das Montage-modul auf.
   Das Schraubgewinde ist relativ fein und dadurch sehr leichtgängig. Achten Sie darauf, die Kapsel nicht schief aufzusetzen, da Sie sonst das Gewinde beschädigen.
2. Wenn Sie die Kapsel sichern wollen, verwenden Sie bitte einen handelsüblichen Gewindesicherungskleber mit minimaler Festigkeit, damit Sie die Kapsel später wieder abschrauben können.

- Schalten Sie vor dem Austauschen eines Kapselmoduls immer Ihre Anlage ab, um lästige Störgeräusche zu vermeiden.

Bevor Sie das GN 15/30/50 ESP verwenden, können Sie die Funktion der ON/OFF-Taste, des Leuchtrings und der Bass-absenkung gemäß Tabelle 2/2a (S. 8, 9) programmieren

1 2

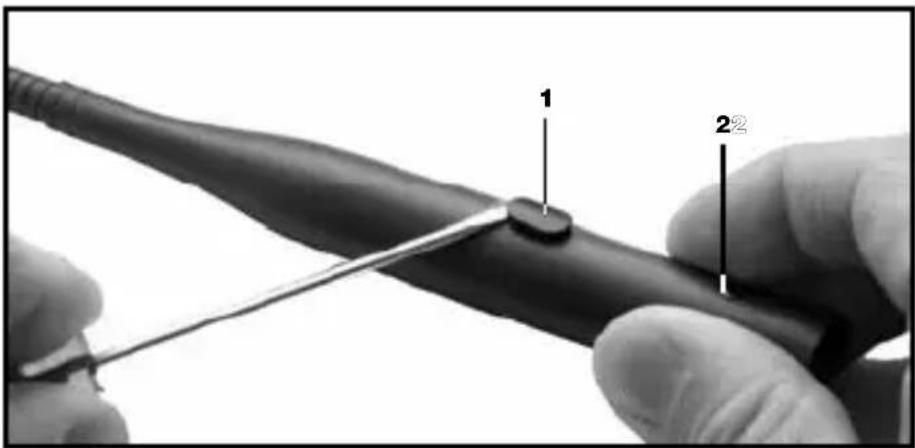

1. Hebeln Sie die ON/OFF-Taste (1) mit einem Schraubenzieher aus dem Gehäuse heraus.
2. Lösen Sie die Befestigungsschraube (2).
3. Berühren Sie einen blanken geerdeten Metallteil (z.B. Heizkörper, Schutzkontakt der Steckdose), um elektrostatische Ladungen von Ihrem Körper abzuleiten. (Statische Ladungen können u.U. elektronische Schaltungen beschädigen.)
4. Ziehen Sie den Print VORSICHTIG aus dem Gehäuse heraus.

4.1 Kapselmodule

Wichtig:

4.2 Montage-module GN15/30/50ESP

4.2.1ON/OFF-Taste, Leuchtring, Bassabsenkung

Fig. 1: DPA-P öffnen Siehe Fig. 1.

Fig. 2: Drahtbrücken und Anschlüsse im DPA-P (Werks-einstellung)
Siehe Fig. 2.

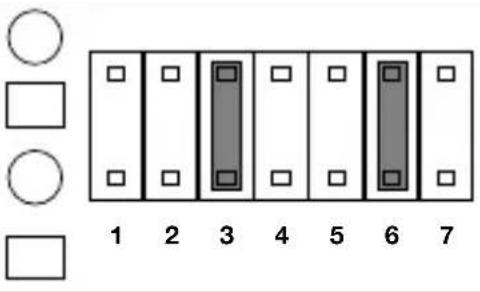

LED A LED C MIC+ MIC GND 1 2 3 4 5 6 7

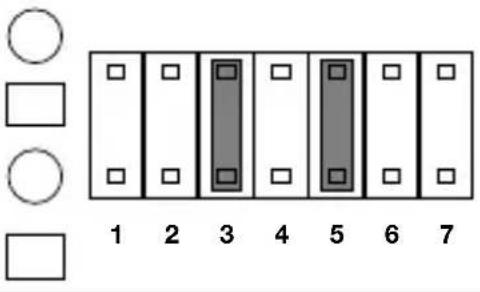

• Im Lieferzustand ist je eine Drahtbrücke auf Position 1, 3, 5 und 7 gesteckt:
• Wenn Sie die Anlage einschalten, ist das Mikrofon ausgeschaltet und die LED leuchtet nicht.
• Um das Mikrofon einzuschalten, drücken Sie die ON/OFF-Taste. Die LED zeigt durch Leuchten an, dass das Mikrofon offen ist.
• Um das Mikrofon auszuschalten, drücken Sie nochmals die ON/OFF-Taste. Die LED erlischt.

Tabelle 2: Leuchtring und Bassabsenkung

Die Positionen 1 und 7 stellen folgende Funktionen ein:

Position Drahtbrücke gesetzt Keine Drahtbrücke
1 Linearer Frequenzgang Bassabsenkung:	-6 dB ab 200 Hz
7 Mikro ein/aus -> LED ein/aus LED aus

Hinweis:

• Die Positionen 1 und 7 beeinflussen die Funktionsweise des ON/OFF-Schalters nicht.

Die Positionen 2 bis 6 stellen folgende Funktionen ein:

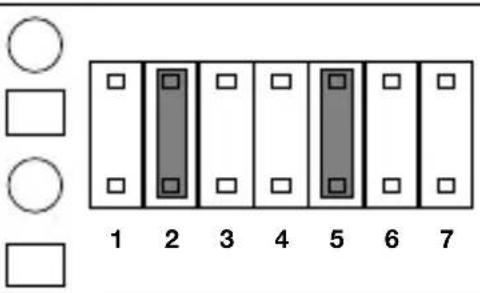

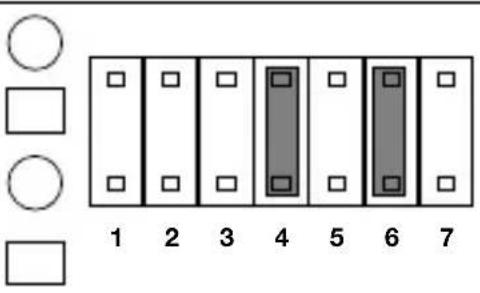

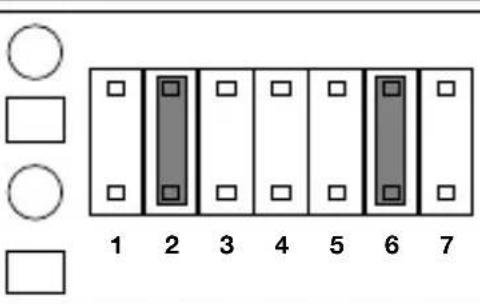

Funktion der ON/OFF-Taste Drahtbrücken-Kombination
Mikrofon EIN/AUS	Mikrofon beim Einschalten der Anlage AUS
	Mikrofon beim Einschalten der Anlage EIN
Push-to-mute
Push-to-talk
Mikrofon permanent EIN. Taste ohne Funktion.

Tabelle 2a: ON/OFF-Taste

4 Montage und Anschluss

Wichtig:

• Position 2, 3 und 4: Stecken Sie nur auf eine dieser Positionen eine Drahtbrücke. Wenn auf keiner dieser Positionen eine Drahtbrücke steckt, hat die ON/OFF-Taste keine Funktion.
• Position 5 und 6: Stecken Sie immer eine Drahtbrücke auf eine dieser Positionen. Bei Drahtbrücken auf beiden oder keiner dieser Positionen ist das Verhalten des Mikrofons beim Einschalten nicht eindeutig definiert.
• Stecken Sie nie zwei Drahtbrücken auf Position 6 und 2 oder 5 und 4 gleichzeitig. Dadurch würde die ON/OFF-Taste wirkungslos.

• Verwenden Sie ausschließlich die in Tabelle 2a angegebenen Drahtbrücken-Kombinationen. Andere Kombinationen können zu Fehlfunktionen führen.

• Schieben Sie den Print in das Gehäuse ein. Damit der Print leichter in das Gehäuse gleitet, drehen Sie den Print dabei 2 bis 3 Mal vollständig um die Längsachse.

• Drücken Sie die ON/OFF-Taste in die Öffnung im Gehäuse, bis die Taste einrastet, und ziehen Sie die Befestigungsschraube an.

1 22

Fig. 3: Print in Gehäuse einschieben

Wichtig: Siehe Fig. 3.

- Um zu verhindern, dass der Print im Gehäuse blockiert wird, achten Sie darauf, dass die Anschlusslitzen (1) keinesfalls auf den Drahtbrücken (2) zu liegen kommen.

4 Montage und Anschluss

1. Montieren Sie das Montagemodul mittels des Montagesockels PS 3 F-Lock auf einer Tischplatte oder mit dem optionalen Stativanschluss SA 60 auf einem Boden- oder Tischstativ.

- Zur besseren Körperschallunterdrückung können Sie das Montagemodul auch mittels der optionalen elastischen Lagerung H 500 (s. Fig. 14) oder H 600 + A 608 (s. Fig.15 und 16) in die Tischplatte einbauen.

1. Schließen Sie das Montagemodul mittels eines geschirmten Kabels an einen Mikrofoneingang mit Phantomspeisung an.
2. Wenn die Phantomspeisung Ihres Mischpults schaltbar ist, schalten Sie sie ein. (Lesen Sie dazu die Bedienungsanleitung Ihres Mischpults nach.) Das Kapselmodul und der Leuchtring erhalten ihre Versorgungsspannung direkt aus der Phantomspeisung.

44.2.2 Montageund Anschluss

Hinweis:

4 Montage und Anschluss

4.3 Montage-module GN15/30/50E 4.3.1 Leuchtring

Der Leuchtring des GN 15/30/50 E wird über die Phantomspeisung mit Strom versorgt.

Wenn Sie das Mikrofon richtig angeschlossen haben, beginnt der Leuchtring mit mäßiger Intensität zu leuchten, sobald Sie die Anlage und die Phantomspeisung einschalten. Dies bedeutet, dass die Anlage richtig verdrahtet und betriebsbereit ist, jedoch NICHT, dass der Mikrofonkanal eingeschaltet ist.

4.3.2 Bassabsenkung, Montage, Anschluss

Fig. 4: Print DPA

J1 J2

Der Phantomspeiseadapter DPA ist mit einer Bassabsenkung um 6 dB pro Oktave ab 200 Hz abwärts zur Unterdrückung tieffrequenter Störgeräusche ausgestattet.

• Bassabsenkung aktivieren Siehe Fig. 4.

1. Bevor Sie den Print in die Hand nehmen, berühren Sie einen blanken geerdeten Metallteil (z.B. Heizkörper, Schutzkontakt der Steckdose), um elektrostatische Ladungen von Ihrem Körper abzuleiten. (Statische Ladungen können u.U. elektronische Schaltungen beschädigen.)

2. Entfernen Sie die Drahtbrücke J1 vom Print des Phantomspeiseadapters.

• Montage und Anschluss

- Siehe Kapitel 4.2.2.

Stift 2 und 4 des 5-poligen XLR-Steckers dienen zur externen Speisung des Leuchtrings.

Die Daten des Widerstands R1 hängen von der zur Verfügung stehenden Speisespannung V ab:

V R1 Max. Leistung

6 V 390 Ω0,1 W

12 V 1000 Ω0,25 W

24 V 2200 Ω0,25 W

48 V 4700 Ω0,5 W

Siehe Kapitel 4.2.2 und 4.3.2.

Der Leuchtring der Montagemodule GN 15/30/50 wird über die Phantomspeisung mit Strom versorgt (siehe auch Kapitel 4.3.1).

Wenn Sie eine "MIC ON"-Kontrolle wünschen, kann der Montagetechniker den Leuchtring an eine externe Speisung anschließen. In dieser Betriebsart leuchtet der Leuchtring wesentlich intensiver und erregt die erforderliche Aufmerksamkeit.

4.4 Montage-module GN15/30/50E5PIN 4.4.1 Leuchtring

Fig. 5: Externe Spei- sung des Leuchtrings

Siehe Fig. 5.

Tabelle 3: Elektrische Werte für externe Speisung des Leuchtrings

4.4.2 Bass-absenkung, Montage, Anschluss

4.5 Montage-module GN15/30/50

4.5.1"MICON"-Funktion

4 Montage und Anschluss

1. Löten Sie die schwarze Litze (LED +) und den äußeren Schirm (LED -) vom Phantomspeiseadapter DPA ab.
2. Verbinden Sie die schwarze Litze (LED +) und den äußeren Schirm (LED -) mit einer Spannungsquelle, die eine Versorgungsspannung gemäß Tabelle 4 liefert:

Tabelle 4: Elektrische Werte für externe Speisung des Leuchtrings

Spannung Benötigter Widerstand Max. Leistung

6 V 390 Ω0,1 W

12 V 1000 Ω0,25 W

24 V 2200 Ω0,25 W

48 V 4700 Ω0,5 W

44.5.2 Montageauf einer Tischplatte, Anschluss

1. Bohren Sie eine Öffnung von 11 mm Durchmesser in die Platte.
2. Fädeln Sie das Anschlusskabel des Montagemoduls durch die Öffnung und die mitgelieferte Befestigungsschraube.
3. Schrauben Sie die Befestigungsschraube von unten in das Montagemodul, um das Montagemodul zu fixieren.

Hinweis:

- Zur besseren Körperschallunterdrückung können Sie das Montagemodul auch mittels der optionalen elastischen Lagerung H 600 + A 608 (s. Fig.15 und 16) in die Tischplatte einbauen.

•Audio-Anschluss

1. Stecken Sie das Kabel des Phantomspeiseadapters DPA an die Mini-XLR-Kupplung am Anschlusskabel des Montagemoduls an.
2. Verbinden Sie den Phantomspeiseadapter DPA mittels eines geschirmten Kabels mit einem Mikrofoneingang mit Phantomspeisung.
3. Wenn die Phantomspeisung Ihres Mischpults schaltbar ist, schalten Sie sie ein. (Lesen Sie dazu in der Bedienungsanleitung Ihres Mischpults nach.) Das Kapselmodul und der Leuchtring erhalten ihre Versorgungspannung direkt aus der Phantomspeisung.

•Anschlussan Taschensender

Sie können die Montagemodule GN 15, GN 30 und GN 50 auch an die AKG-Taschensender PT 40, PT 400 und

PT 4000 anschließen. Dazu brauchen Sie lediglich die Anschlüsse im Mini-XLR-Stecker gemäß Fig. 6 zu ändern:

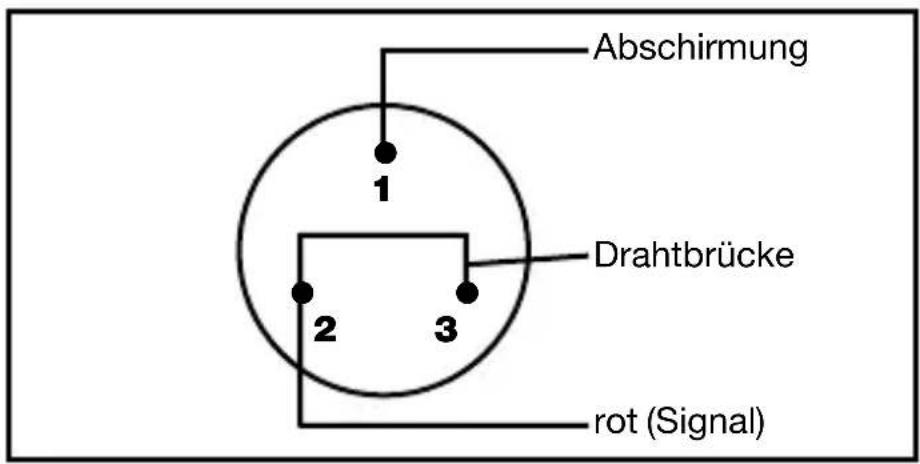

Abschirmung 1 Drahtbrücke 2 3 rot (Signal)

Fig. 6: Stecker- beschaltung für Anschluss an Taschensender

Stift 1: Abschirmung Schwarze Ader: frei Stift 2: rote Ader (Signal) Äußerer Schirm: frei Stift 3: mit Stift 2 verbinden.

Der Leuchtring der Montagemodule GN 30/50 Minijack wird über die Phantomspeisung mit Strom versorgt (siehe auch Kapitel 4.3.1).

4.6GN30/50 Minijack

4.6.1 Leuchtring, Bassabsenkung

Siehe Fig. 25 auf Seite 126.

Wenn Sie eine "MIC ON"-Kontrolle wünschen, kann der Montagetechniker den Leuchtring an eine externe Speisung anschließen. In dieser Betriebsart leuchtet der Leuchtring wesentlich intensiver und erregt die erforderliche Aufmerksamkeit.

1. Löten Sie die schwarze Litze (LED +) und den äußeren Schirm (LED -) vom Montageflansch HCS ab und isolieren Sie die Enden der beiden Adern.

2. Löten Sie an die beiden nun freien Kontakte ein 2-poliges Kabel für die Speisung des Leuchtrings an.
   • Bassabsenkung aktivieren: siehe Kapitel 4.3.2.

3. Bohren Sie in die Tischplatte ein Loch von 40 - 42 mm Durchmesser.

4. Befestigen Sie den Montageflansch mit den beiliegenden Schrauben in der Öffnung.
5. Befestigen Sie den Phantomspeiseadapter mit der beiliegenden Rohrschelle an der Unterseite des Tisches.
6. Verbinden Sie den Phantomspeiseadapter DPA mit-

4.6.2 Montage, An- schluss

Siehe Fig. 25 auf Seite 126.

tels eines geschirmten Kabels mit einem Mikrofon- eingang mit Phantomspeisung.

1. Wenn die Phantomspeisung Ihres Mischpults schaltbar ist, schalten Sie sie ein. (Lesen Sie dazu in der Bedienungsanleitung Ihres Mischpults nach.)
2. Nur bei externer Speisung: Verbinden Sie das Speisekabel des Leuchtrings mit einer geeigneten Spannungsquelle.
3. Stecken Sie den Klinkenstecker des Schwanenhalses in die Buchse des Montageflansches und schrauben Sie den Schwanenhals in der Buchse fest.

4.7 Montagemodul GN155SET

• Bassabsenkung aktivieren: siehe Kapitel 4.3.2.
• Externe Speisung des Leuchtrings: siehe Kapitel 4.5.1.

Siehe Fig. 7 links.

4.7.1

Schwanenhals- verlängerung

Siehe Fig. 7 rechts.

Fig. 7: GN 155 SET

1. Schrauben Sie das gewünschte Kapselmodul auf das Montagemodul (1) auf.
2. Schrauben Sie das Montagemodul (1) auf das mitgelieferte Bodenstativ (2) auf.

3. Stecken Sie den Phantomspeiseadapter DPA an einen Mikrofoneingang mit Phantomspeisung an.

4. Schrauben Sie das gewünschte Kapselmodul auf das Montagemodul (1) auf.

5. Schrauben Sie die Verlängerung (3) auf das mitgelieferte Bodenstativ (2) auf.

6. Schieben Sie die Ab- längerung (3).

7. Schieben Sie die Ab- längerung (3).

8. Schrauben Sie das Montagemodul (1) auf die Verlängerung (3) auf.

4.8Hängemodul HM1000

1. Streifen Sie vor der Montage des Hängemoduls das Kabel leicht mit der Hand aus. Achten Sie darauf, das Kabel weder zu knicken noch zu verdrehen.

4 Montage und Anschluss

1. Bringen Sie an der Decke einen geeigneten Haken an, bzw. spannen Sie eine Leine quer durch den Raum.
2. Legen Sie das Kabel so über den Haken, bzw. die Leine, dass das Mikrofon in der gewünschten Höhe hängt.
3. Fixieren Sie das Kabel mit Isolierband.

- Befestigen Sie das Kabel auf keinen Fall mit einem Knoten am Haken.

WWichtig:

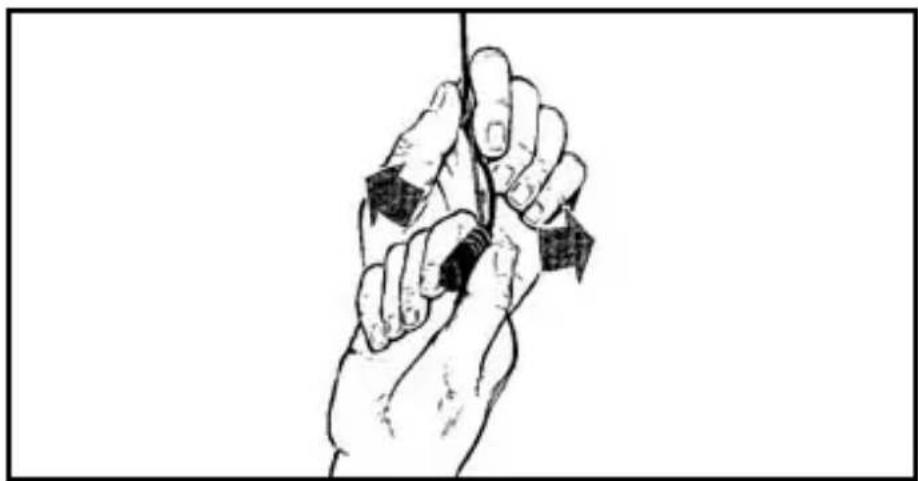

Fig. 8: Ausrichten des Mikrofons

1. Halten Sie das Kabel mit einer Hand fest und drehen Sie das Mikrofon vorsichtig in die gewünschte Position.

Siehe Fig. 8.

• Bassabsenkung aktivieren: siehe Kapitel 4.3.2.
- Externe Speisung des Leuchtrings: siehe Kapitel 4.5.1.

Um die Mikrofonposition auch bei Zugluft zu stabilisieren,

4.8.1 Stabilisierung des Mikrofons

1. Fädeln Sie eine Angelschnur (durchsichtige Nylon-leine) entsprechender Länge durch die Öse am HM 1000.
2. Befestigen Sie die Angelschnur so an zwei gegenüberliegenden Wänden, dass die Angelschnur gerade genug Zug nach unten ausübt, um das Mikrofon seitlich zu fixieren.

4 Montage und Anschluss

44.8.2 Anwendungs- hinweise

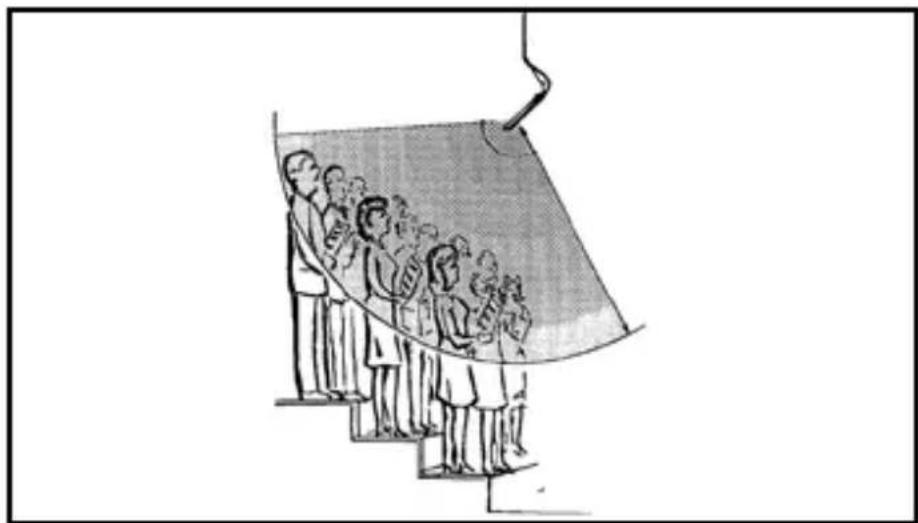

Fig.9: Theater- beschallung

Fig. 10: Chor--abnahme

4.8.3Audio-Anschluss

4.9 Montagemodul GN15HT

Lesen Sie auch die Bedienungsanleitung des Handsenders HT 4000 durch!

Leuchtring:

Wichtig:

Siehe Kapitel 4.5.2, Audio-Anschluss.

1. Schrauben Sie das gewünschte Kapselmodul auf das Montagemodul GN 15 HT auf.
2. Schrauben Sie das Montagemodul auf den Handsender HT 4000 auf.
3. Montieren Sie den Handsender mit Hilfe des Stativanschlusses SA 63 (mit dem Handsender mitgeliefert) auf einem Tischstativ ST 45 (nicht mitgeliefert).
4. Schalten Sie den Handsender ein. Der Leuchtring am Montagemodul leuchtet auf und zeigt damit an, dass der Handsender eingeschaltet ist.

- Der Leuchtring leuchtet auch dann weiter, wenn Sie am Handsender die MUTE-Taste drücken!

4 Montage und Anschluss

Der Leuchtring zeigt also NICHT notwendigerweise an, dass das Mikrofon eingeschaltet ist, und erlischt erst dann, wenn Sie den Handsender ausschalten.

- Sie können das Mikrofon selbstverständlich auch als Handmikrofon (z.B. für Fragen aus dem Publikum) verwenden.

Das Montagemodul GN 30 OC ist für Tonaderspeisung mit 1,5 bis 10 V ausgelegt. Die freien Kabelenden sind wie folgt beschaltet:

Rot: Mikrofon (Signal), Tonaderspeisung + Schirm: Mikrofon (Masse), Tonaderspeisung - Schwarz: LED + Äußerer Schirm: LED -

1. Verbinden Sie die Mikrofonadern mit einem Mikrofon-eingang mit Tonaderspeisung.
2. Verbinden Sie die schwarze Litze (LED +) und den äu- ßeren Schirm (LED -) mit einer Spannungsquelle, die eine Versorgungsspannung gemäß Tabelle 4 auf Seite 12 liefert.

• GN 15/30/50 ESP: Entfernen Sie die Drahtbrücke von Position 7 (siehe Fig. 2 und Tabelle 2 auf Seite 8).
• GN 15/30/50, GN 15/30/50 E, GN 30/50 Minijack, GN 155 SET, HM 1000: Entfernen Sie die Drahtbrücke J2 (siehe Fig. 4 auf Seite 10).
• GN 30 OC: Trennen Sie das LED-Speisekabel von der Spannungsquelle.

Der deaktivierte Leuchtring ist fast unsichtbar, da er farblich auf das Gehäuse abgestimmt ist.

HHinweis:

4.10 Montagemodul GN30OC

4.11 Leuchtring deaktivieren

5 Technische Daten

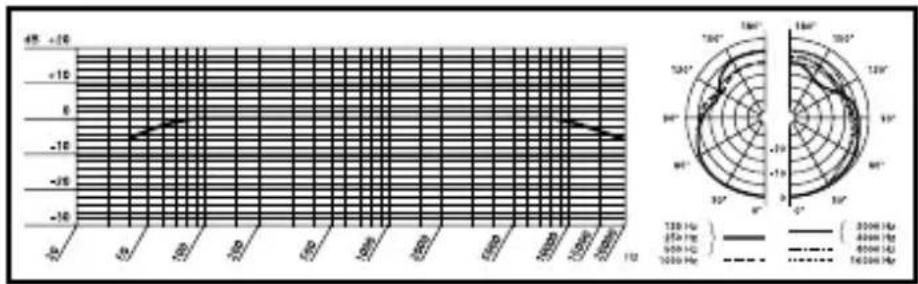

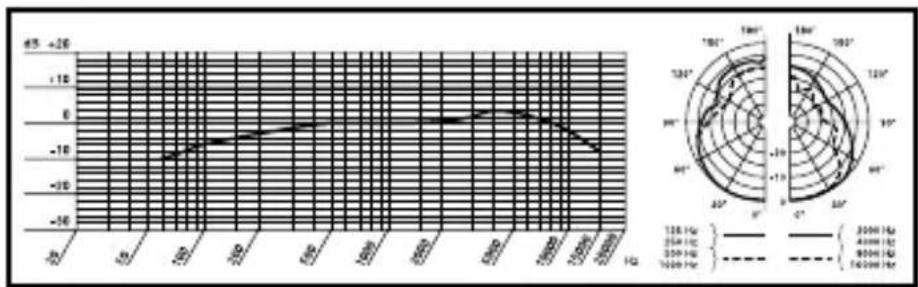

Montagemodul mit CK 31	CK 32 CK 33
Arbeitsweise Kondensatormikrofon mit Permanentladung
Richtcharakteristik Niere Kugel Hyperniere
Übertragungsbereich 50-20.000 Hz 20-20.000 Hz 50-20.000 Hz
Empfindlichkeit 20 mV/Pa	14 mV/Pa 20 mV/ -34 dBV^* -37	Pa dBV^* -34 dBV^*
Elektrische Impedanz	<600 Ω	<600 Ω	<600 Ω
Nennabschlussimpedanz	>2000 Ω	>2000 Ω	>2000 Ω
Stromversorgung	9-52 V Phantomspeisung nach IEC 61938 - Benötigt Adapter DPA-P oder DPA (integriert in Montagemodulen GN** und HM 1000)
Abmessungen	13∅ x 25mm	13∅ x 25 mm 13∅ x 25 mm
Anschlussstecker**	XLR-3 oder XLR-5	XLR-3 oder XLR-5	XLR-3 oder XLR-5

Montagemodul mit CK 47	CK 80
Arbeitsweise Kondensatormikrofon mit Permanentladung
Richtcharakteristik Hyperniere	Hyperniere
Übertragungsbereich 20-20.000 Hz	60-15.000 Hz
Empfindlichkeit 16.5 mV/Pa	30 mV/Pa
	-35,5 dBV^*	-30 dBV^*
Elektrische Impedanz	<600 Ω	<600 Ω
Nennabschlussimpedanz	>2000 Ω	>2000 Ω
Stromversorgung	9-52 V Phantomspeisung nach IEC 61938 - Benötigt Adapter DPA-P oder DPA (integriert in Montagemodulen GN** und HM 1000)
Abmessungen	13∅ x 154 mm	13∅ x 128 mm
Anschlussstecker**	XLR-3 oder XLR-5	XLR-3 oder XLR-5

* bezogen auf 1 V/Pa

** außer Montagemodul GN 30 OC

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.

Position Drahtbrücke gesetzt Keine Drahtbrücke
1 Linearer Frequenzgang Bassabsenkung:	-6 dB ab 200 Hz
7 Mikro ein/aus -> LED ein/aus LED aus

Nota:
