Produkttyp	Handtuchheizkörper
Marke	Sonnenkönig
Modell	NELA 1
Stromversorgung	220-240 V ~ 15 A
Montage	Nur vertikal, Wandmontage
Bohrlochabstand	Bis zu 20 cm (Versatz möglich)
Betriebsarten	Eco (7s Wechsel) und Komfort (Volleistung)
Maximale Oberflächentemperatur	60 °C (integrierter Sensor)
Steuerung	Ein/Aus-Taste, Eco, Komfort; Kontrollleuchten
Sicherheit	Überhitzungsschutz, nicht in kleinen Räumen ohne Aufsicht verwenden, nicht abdecken
Pflege	Mit weichem, feuchtem Tuch reinigen; keine Scheuermittel verwenden
Garantie	24 Monate ab Kaufdatum
Konformitätsnormen	CE, LVD, EMC, RoHS, WEEE
Verwendungszweck	Nur für den Hausgebrauch
Typ des Wärmeträgerfluids	Heizflüssigkeit (physikalische Eigenschaften)

Häufig gestellte Fragen - NELA 1 Sonnenkönig

Welche Stromversorgung hat der Heizkörper NELA 1?

Der Heizkörper funktioniert mit einer Steckdose mit 220-240 V und 15 A. Er muss direkt an eine ordnungsgemäß geerdete Steckdose angeschlossen werden.

Wie installiere ich den Handtuchheizkörper NELA 1?

Die Montage erfolgt nur vertikal. Befestigen Sie die mitgelieferten Wandhalterungen mit den Schrauben und hängen Sie den Heizkörper ein. Der Bohrlochabstand kann bis zu 20 cm variieren. Stellen Sie sicher, dass die Halterungen korrekt befestigt sind.

Welche Betriebsarten sind verfügbar?

Es gibt zwei Modi: den Eco-Modus (Ein-/Aus-Schaltung alle 7 Sekunden, gelbe Leuchte) und den Komfort-Modus (Volleistung, rote Leuchte). Mit einer Taste kann das Gerät ein- oder ausgeschaltet werden, wobei der zuletzt verwendete Modus erhalten bleibt.

Wie hoch ist die maximale Temperatur des Heizkörpers?

Der Heizkörper ist mit einem integrierten Temperatursensor ausgestattet, der die Oberflächentemperatur auf 60 °C begrenzt, um Verbrennungen zu vermeiden. Die unteren Rohre können weniger warm sein, was normal ist.

Ist die Verwendung dieses Heizkörpers im Badezimmer sicher?

Der Heizkörper kann im Badezimmer verwendet werden, sollte aber nicht vor einer Steckdose platziert werden. Es ist wichtig, die Sicherheitsabstände einzuhalten und ihn nicht in sehr kleinen Räumen ohne ständige Überwachung zu verwenden.

Wie reinige ich den Heizkörper NELA 1?

Ziehen Sie den Netzstecker und lassen Sie das Gerät abkühlen. Reinigen Sie die Außenhülle mit einem weichen, feuchten Tuch. Sie können ein mildes Reinigungsmittel verwenden. Verwenden Sie niemals Alkohol, Benzin, Scheuerpulver oder Wachs. Trocknen Sie es gründlich, bevor Sie es wieder einstecken.

Was tun, wenn der Heizkörper nicht funktioniert?

Überprüfen Sie zuerst, ob das Netzkabel eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass die Netzschalter eingeschaltet sind. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker. Versuchen Sie nicht, es selbst zu reparieren.

Wie lang ist die Garantiezeit des Heizkörpers?

Die Garantie beträgt 24 Monate ab Kaufdatum. Bewahren Sie Ihren Kaufbeleg für etwaige Ansprüche auf. Reparaturen dürfen nur von qualifiziertem Personal durchgeführt werden, da sonst die Garantie erlischt.

Kann ich ein Verlängerungskabel mit diesem Heizkörper verwenden?

Es wird empfohlen, die Verwendung eines Verlängerungskabels zu vermeiden. Falls erforderlich, verwenden Sie ein Verlängerungskabel mit einem Querschnitt von mindestens 1,5 mm², um Überhitzung und Brandgefahr zu vermeiden.

Wie entsorge ich den Heizkörper am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Gemäß der WEEE-Richtlinie muss es an einer geeigneten Sammelstelle abgegeben oder an einen Fachhändler zurückgegeben werden. Eventuell vorhandene Batterien müssen entfernt und separat entsorgt werden.

BEDIENUNGSANLEITUNG NELA 1 Sonnenkönig

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel:[phone]

0.14 Cent/Minute

01 - INHALTSVERZEICHNIS

01 - INHALTSVERZEICHNIS 02
02 - WARNHINWEISE 03
03 - MONTAGEANLEITUNG 04
04 - STEUERUNG 06
05 - FEHLERBEHEBUNG 06
06 - REINIGUNG, PFLEGE UND WARTUNG 07
07 - KONFORMITÄT / ENTSORGUNG 08

Bitte lesen und verstehen Sie diese Anleitung vollständig, bevor Sie versuchen, das Produkt zu montieren, zu betreiben oder zu installieren.

Dieses Handbuch enthält wichtige Informationen über die Montage, den Betrieb und die Wartung dieses Handtuchradiators. Allgemeine Sicherheitsinformationen werden auf diesen ersten Seiten vorgestellt und finden sich auch im gesamten Handbuch. Bewahren Sie dieses Handbuch zum späteren Nachschlagen und zur Aufklärung neuer Benutzer dieses Produkts auf. Dieses Handbuch sollte in Verbindung mit der Beschriftung auf dem Produkt gelesen werden. Sicherheitsvorkehrungen sind unerlässlich, wenn es sich um mechanische oder elektronisch betriebene Geräte handelt. Diese Vorsichtsmassnahmen sind bei der Verwendung, Lagerung und Wartung dieses Artikels erforderlich. Wenn dieses Gerät mit dem erforderlichen Respekt und der gebotenen Vorsicht verwendet wird, verringert sich die Möglichkeit von Personen- oder Sachschäden.

Kontrollieren Sie das Gerät nach dem Entfernen der Verpackung auf Beschädigungen. Setzen Sie das Gerät bei Verdacht auf eine Beschädigung nicht in Betrieb und wenden Sie sich an einen Fachmann. Das recyclingfähige Verpackungsmaterial darf nicht für Kleinkinder zugänglich aufbewahrt, sondern muss fachgerecht entsorgt werden.

Dieses Gerät darf nur für den Zweck, für den es ausdrücklich entwickelt wurde, verwendet werden. Jeder andere Gebrauch ist als unsachgemäss und folglich als gefährlich anzusehen. Der Lieferant haftet nicht für eventuelle Personen- und/oder Sachschäden, die auf einen unsachgemässen oder falschen Gebrauch zurückzuführen sind.

Reparaturen an elektrischen Geräten dürfen nur von Fachkräften durchgeführt werden. Unsachgemäss durchgeführte Reparaturen und Abänderungen an den Geräten können gefährliche Folgen für den Benutzer nach sich ziehen, worauf die Garantieansprüche abgelehnt werden.

WARNUNG: Diese Radiator ist nicht mit einer Vorrichtung zur Regelung der Raumtemperatur ausgestattet. Verwenden Sie diese Radiator nicht in kleinen Räumen, wenn sie von Personen bewohnt wird, die nicht in der Lage sind, den Raum selbst zu verlassen, es sei denn, es ist eine ständige Überwachung vorgesehen.

VORSICHT: Einige Teile dieses Produkts können sehr heiss werden und Verbrennungen verursachen. Besondere Aufmerksamkeit muss der Anwesenheit von Kindern und gefährdeten Personen geschenkt werden.

Die folgenden, grundliegenden Vorsichtsmassnahmen sollten im Umgang mit Elektrogeräten immer befolgt werden:

• Wenn das Netzkabel beschädigt ist, muss es durch eine autorisierte Fachkraft oder andere Fachkräfte ausgetauscht werden, um Gefahren zu vermeiden.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Lesen Sie ALLE Anweisungen, bevor Sie dieses Gerät verwenden.
• VORSICHT: Gefahr eines Stromschlags. Öffnen Sie das Gerät NICHT selbst und versuchen Sie nicht, es zu reparieren.
• Extreme Vorsicht ist geboten, wenn eine Radiator von oder in der Nähe von Kindern oder Behinderten benutzt wird, oder wenn die Radiator in Betrieb und unbeaufsichtigt gelassen wird.

- Betreiben Sie das Heizgerät NICHT mit einem beschädigten Kabel oder nachdem das Heizgerät gestört, heruntergekommen oder in irgendeiner Weise beschädigt wurde. Senden Sie das Heizgerät zur Überprüfung der elektrischen, mechanischen Einstellung oder Reparatur an eine autorisierte Serviceeinrichtung zurück.

- Berühren Sie das Bedienfeld oder den Stecker NICHT mit nassen Händen.

- Verlegen Sie das Kabel nicht unter Teppichböden. Decken Sie das Kabel NICHT mit Wurfteppichen, Fugen oder ähnlichen Belägen ab. Verlegen Sie das Kabel weg vom Verkehrsbereich und dort, wo es nicht brechen oder knicken kann.

- Vermeiden Sie die Verwendung eines Verlängerungskabels, da das Verlängerungskabel überhitzen und eine Brandgefahr darstellen kann. Wenn Sie jedoch ein Verlängerungskabel verwenden müssen, muss der Kabeldurchschnitt 1.5 mm ² betragen.

- Um Brand- oder Schockgefahr zu vermeiden, schliessen Sie das Gerät direkt an eine 220-240 V und 15 A Steckdose an.

- Um den Radiator abzuschalten, stellen Sie die Regler auf AUS und ziehen Sie dann den Stecker aus der Steckdose. Ziehen Sie fest am Stecker, ziehen Sie NICHT den Stecker durch Ziehen am Kabel.

- Ziehen Sie immer den Netzstecker, bevor Sie das Gerät bewegen oder reinigen, oder wenn das Heizgerät nicht in Betrieb ist.

- Nur für den bestimmungsgemässen Gebrauch im Haushalt verwenden, wie in diesem Handbuch beschrieben. Jede andere, vom Hersteller nicht empfohlene Verwendung kann zu Bränden, Stromschlägen oder Verletzungen von Personen führen. Die Verwendung von Aufsätzen, die nicht von autorisierten Händlern empfohlen oder verkauft werden, kann zu Gefahren führen.

- Versuchen Sie NICHT, elektrische oder mechanische Funktionen an diesem Gerät zu reparieren oder einzustellen. Andernfalls erlischt Ihre Garantie. Das Innere des Gerätes enthält keine vom Benutzer zu wartenden Teile. Wartungsarbeiten dürfen nur von qualifizierten Personal durchgeführt werden.

- Schliessen Sie das Gerät nur an ordnungsgemäss geerdete Steckdosen an.

- Der Radiator darf sich nicht vor einer Steckdose befinden. Befestigen Sie den Radiator weit genug weg von einer Steckdose, so dass das Kabel nicht durch die Hitze beschädigt werden kann.

- BEWAHREN SIE DIESE ANLEITUNG AUF.

03 - MONTAGEANLEITUNG

Dieses Gerät darf nur senkrecht montiert werden!

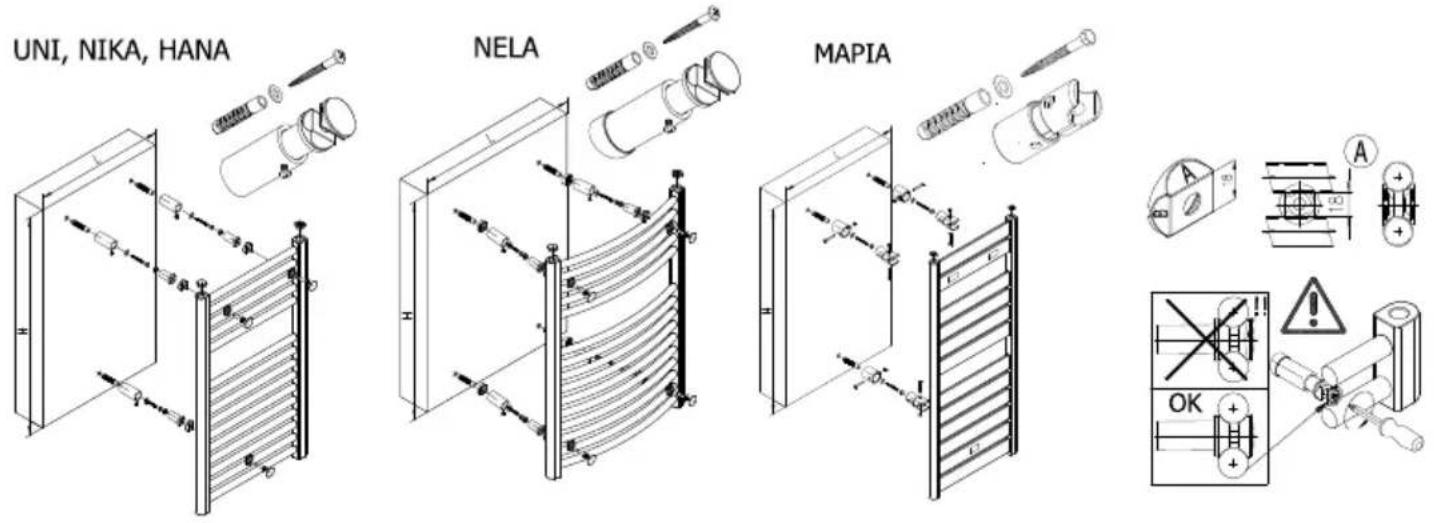

1. Für die Montage des Handtuchradiators werden Halterungen mitgeliefert. Befestigen Sie diese mit den mitgelieferten Schrauben an der Wand. Anschliessend drücken Sie den Radiator in die Wandhalterungen an der Wand ein.

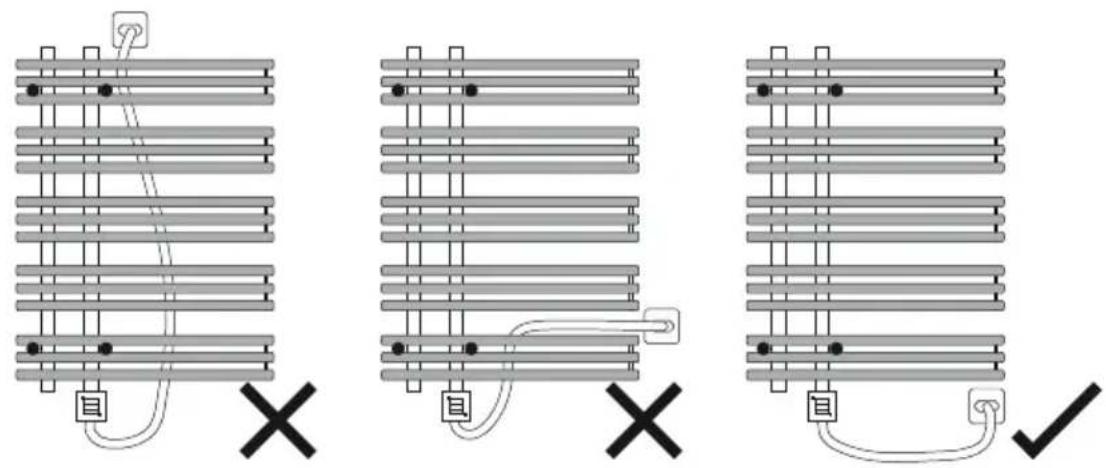

2. Schliessen Sie das Netzkabel an eine normale Haushaltsteckdose und nur wie abgebildet an.

Die Bohrung darf max. 20 cm variieren.

1. Messen Sie mit den vorgegebenen Massen Ihre Bohrungen. Wenn dies nicht passt können sie die Bohrung versetzen.
2. Achten Sie darauf, dass die Halterung danach am Radiator befestigt werden kann.
3. Sie können bei einem flachen Handtuchradiator die Halterungen frei versetzen.
4. Bei gebogenem Radiator sollten Sie nur die höhe variieren, falls nötig.
5. Achten Sie darauf, dass die Bohrung nicht weiter als 20 cm von der vorgegebenen Distanz vorgenommen wird.

• Das Gerät verfügt über ein leichtes Regelungssystem, welches der Heizpatrone erlaubt, entweder mit halber oder voller Leistung zu arbeiten.
• Die Taste 📁 dient dazu, die Heizpatrone entweder ein- oder auszuschalten. Nach jedem Einschalten, wird die Heizpatrone mit der gleichen Leistung arbeiten, wie sie zuvor ausgeschaltet wurde.
• Die Taste ▪ steht für den SPARSAMEN Modus. Nach dessen Aktivierung, fängt die gelbe Diode, welche sich in der oberen Ecke der Heizpatrone befindet, an zu leuchten. Das Gerät arbeitet wechselweise, indem es jede 7 Sekunden ein- und wieder ausgeschaltet wird.

- Die Taste 📄️ steht für den KOMFORTABLEN Modus. Nach dessen Aktivierung fängt die rote Diode, welche sich in der unteren Ecke der Heizpatrone befindet, an zu leuchten. Das Gerät arbeitet mit seiner vollen Leistungskraft.

- Der eingebaute Temperatursensor schützt vor eventuellen Verbrennungen, indem er die maximale Heizkörpertemperatur von 60° C nicht überschreiten kann.

- Die Heizpatronen-Konstruktion, sowie die physikalischen Eigenschaften des Heizmediums führen dazu, dass die untersten Heizkörperrohre (hauptsächlich die zwei untersten), eine niedrigere Temperatur aufweisen als der Rest des Heizkörpers – das ist ganz normal.

05 - FEHLERBEHEBUNG

Wenn das Heizgerät nicht funktioniert, überprüfen Sie bitte die folgenden Punkte, bevor Sie die Reparatur durchführen:

• Überprüfen Sie, ob das Netzkabel an eine Steckdose angeschlossen ist.
• Überprüfen Sie, ob der Strom zur Hauptsicherung funktioniert.
• Vergewissern Sie sich, dass die Netzschalter eingeschaltet sind. Wenn nicht, wählen Sie eine Einstellung.

06 - REINIGUNG, PFLEGE UND WARTUNG

Achtung! Bei Wartung und Pflege sind die allgemeinen Sicherheitsbedingungen zu beachten. Um einen störungsfreien Betrieb des Heizgerätes sicherzustellen, sollte das Gerät regelmässig gesäubert werden.

Folgende Vorgehensweise wird dafür empfohlen:

1. Ziehen Sie den Netzstecker und lassen Sie das Gerät vollständig abkühlen.
2. Um das Heizgerät sauber zu halten, kann die Aussenhülle mit einem weichen, feuchten Tuch gereinigt werden. Sie können bei Bedarf ein mildes Reinigungsmittel verwenden. Nach der Reinigung trocknen Sie das Gerät mit einem weichen Tuch.
3. Verwenden Sie KEINEN Alkohol, Benzin, Schleifpulver, Möbelpolitur oder raue Bürsten, um das Heizgerät zu reinigen. Dies kann zu Beschädigungen oder Verschlechterungen an der Oberfläche des Heizgerätes führen.
4. Warten Sie vor dem Gebrauch, bis das Gerät vollständig trocken ist.

LAGERUNG

Wenn das Heizgerät über einen längeren Zeitraum nicht benutzt wird, lagern Sie es bei Nichtgebrauch an einem kühlen, trockenen Ort. Um Staub- und Schmutzansammlungen zu vermeiden, verwenden Sie zum Umpacken des Gerätes die Originalverpackung.

07 - KONFORMITÄT / ENTSORGUNG

Garantie

Die Geräte werden vor der Auslieferung genau kontrolliert. Sollte trotzdem einmal ein Mangel an Ihrem Gerät auftreten, wenden Sie sich vertrauensvoll an Ihren Verkäufer. Bitte bringen Sie den Kaufbeleg mit, denn dieser ist für jede Garantieleistung vorzulegen. Bitte behalten Sie das Verpackungsmaterial für das Gerät auf.

Entsorgung

Das Heizgerät muss fachgerecht entsorgt werden.

Technische Änderungen

Änderungen in Technik und Design vorbehalten.

CE-Konformitätserklärung

Das Gerät entspricht folgenden Standards

LVD EN 60335-1:2012 + AC:2014 + A11:2014 + A13:2017 + A1:2019 + A2:2019 + A14:2019

EN 60335-2-30:2009 + Cor.:2010 + A11:2012 + A1:2020

EN 62233:2008

LVD 2014/35/EU

EMC 2014/30/EU

RoHS 2015/863/EU

WEEE 2012/19/EU

Jegliche Veränderungen oder Reparaturen am Gerät müssen von einer qualifizierten Person ausgeführt werden.

Da die Entwicklung der produzierten Geräte stetig voranschreitet, kann es vorkommen, dass Ihr Produkt sich minimal von dem beschriebenen unterscheidet.

ENTSORGUNGSHINWEISE FÜR DEN ELEKTRISCHEN TEIL DES PRODUKTS

Gemäss Artikel 26 des Gesetzeserlass vom 14. März 2014 zur Umsetzung der Richtlinie 2012/19/EG und des Erlasses vom 31. März 2015 zur Umsetzung der Richtlinie 2015/863/EU zur Verringerung der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten und zur Abfallentsorgung.

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder der Verpackung weist darauf hin, dass das Gerät am Ende seiner Lebensdauer getrennt von anderen Abfällen über entsprechende Sammelstellen zu entsorgen ist. Das elektronische oder elektrische Altgerät kann auch aussortiert und bei Anschaffung eines vergleichbaren Neugerätes an den Händler zurückgegeben werden. Die entsprechende Altgerätesammlung zwecks umweltfreundlicher Wiederverwertung verringert die Belastungen für Umwelt und Mensch und unterstützt die Wiederverwendung und/oder das Recycling von wertvollen Wertstoffen.

Die nicht fachgerechte Entsorgung des Produkts durch den Benutzer kann je nach Gesetzeslage mit Bussgeldern geahndet oder strafrechtlich verfolgt werden. Im Gerät enthaltene Akkus oder Batterien sind getrennt über die entsprechenden Behälter für die Sammlung von Altbatterien zu entsorgen.

ENTSORGUNG VON BATTERIEN UND AKKUS

Gemäss der Gesetzesverordnung 188 vom 20. November 2008 zur Umsetzung der Richtlinie 2006/66/EG im Umgang mit Altbatterien oder verbrauchten Akkus und ähnlichen Abfällen weist das Symbol der durchgestrichenen Mülltonne auf der Batterie darauf hin, dass es verboten ist, Altbatterien im Hausmüll zu entsorgen.

Batterien und Akkus enthalten stark umweltbelastende Stoffe. Der Benutzer ist verpflichtet, Altbatterien über öffentliche Sammelstellen oder entsprechende Behälter zu entsorgen. Dieser Service ist kostenlos. Auf diese Weise werden die gesetzlichen Anforderungen eingehalten und die Umwelt geschont. Die Symbole zur Kennzeichnung der in Batterien und Akkus enthaltenen Gefahrstoffe sind wie folgt: Hg= Quecksilber, Cd=Cadmium, Pb=Blei.
