BEDIENUNGSANLEITUNG UE46C9005ZW SAMSUNG

Contact SAMSUNG WORLDWIDE

Digital Text (Disable / Enable)

(UK only)

Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen Aussehen des Geräts abweichen. Änderungen an Ausführung und technischen Daten vorbehalten.

Hinweis zu Digitalfernsehen

1. Die Funktionalitäten für Digitalfernsehen (DVB) stehen nur in Ländern/Regionen zur Verfügung, in denen digitale terrestrische DVB-T-Signale (MPEG2 und MPEG4 AVC) gesendet werden oder in denen Sie Zugang zu einem kompatiblen Kabelfernsehdienst mit DVB-C (MPEG2 und MPEG4 AAC) haben können. Fragen Sie Ihren örtlichen Händler, wenn Sie Informationen über die Verfügbarkeit von DVB-T oder DVB-C in Ihrer Gegend benötigen.
2. DVB-T ist der Standard des europäischen DVB-Konsortiums für die terrestrische Versorgung mit digitalem terrestrischem Fernsehen, und DVB-C ist das Konsortium für die Versorgung mit digitalem Kabelfernsehen. Allerdings werden manche Unterscheidungsmerkmale wie EPG (Electric Programme Guide), VOD (Video On Demand) usw. in dieser Spezifikation nicht berücksichtigt. Deshalb können sie zum jetzigen Zeitpunkt noch nicht eingesetzt werden.
3. Zwar hält dieses Fernsehgerät die aktuellen Standards der DVB-T- und DVB-C-Spezifikationen [Version August 2008] ein, aber es kann nicht garantiert werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T und DBV-C-Signalen gewahrt bleibt.
4. In Abhängigkeit von den Ländern/Regionen, in denen dieses Fernsehgerät eingesetzt wird, verlangen manche Kabelfernsehanbieter zusätzliche Gebühren für solch einen Dienst, und möglicherweise wird verlangt, dass Sie den Vertragsbedingungen des Unternehmens zustimmen.
5. Manche Digitalfernsehfunktionen sind in einigen Ländern oder Regionen möglicherweise nicht verfügbar, und DVB-C-Signale kann das Gerät bei manchen Kabelfemsehanbietern möglicherweise nicht fehlerfrei verarbeiten.
6. Für weitere Informationen setzen Sie sich bitte mit dem Samsung-Kundendienstzentrum in Verbindung.

^2 Die Empfangsqualität des Fernsehgeräts kann durch Unterschiede bei den Sendeverfahren in verschiedenen Ländern beeinträchtigt werden. Kontrollieren Sie die Leistung des Fernsehgeräts bei Ihrem örtlichen SAMSUNG-Händler oder wenden Sie sich an das Samsung-Callcenter um festzustellen, ob sich die Empfangsqualität durch Ändern der Fernseheinstellungen verbessern lässt.

Warnung bei Standbildern

Vermeiden Sie die Anzeige von Standbildern (wie z. B. JPEG-Bilddateien) oder Standbildelementen (wie z. B. Senderlogos, Panorama- oder 4:3-Bilder, Aktien- oder Laufschriften mit Nachrichten am unteren Bildschirmrand usw.) auf dem Bildschirm. Durch lang anhaltende Anzeige von Standbildern kann es zu Schattenbildern auf dem LED-Bildschirm kommen, wodurch die Bildqualität beeinträchtigt wird. Um die Gefahr dieses Effekts zu vermindern, befolgen Sie bitte die nachfolgenden Empfehlungen:

• Vermeiden Sie es, für lange Zeit denselben Fernsehsender anzuzeigen.
• Versuchen Sie, Abbildungen immer als Vollbild anzuzeigen. Verwenden Sie das Bildformatmenü des Fernsehgeräts, um die beste Anzeigemöglichkeit zu finden.
• Reduzieren Sie die Helligkeits- und Kontrastwerte soweit wie möglich, um immer noch die gewünschte Bildqualität zu erreichen. Zu hohe Werte können das Ausbrennen beschleunigen.
• Verwenden Sie regelmäßig alle Funktionen Ihres Fernsehgeräts, die dazu dienen, das Einbrennen von Bildern und das Ausbrennen des Bildschirms zu reduzieren. Weitere Informationen hierzu finden Sie in den entsprechenden Abschnitten des Benutzerhandbuchs.

Absichern des Aufstellbereichs

Halten Sie die erforderlichen Abstände zwischen dem Gerät und anderen Objekten (z.B. Wänden) ein, um ausreichende Lüftung sicherzustellen. Wenn Sie dies nicht tun, besteht die Gefahr, dass aufgrund eines Anstiegs der Temperatur im Innem des Geräts ein Brand ausbricht oder andere Probleme mit dem Gerät auftreten.

Kenn Sie einen Standfuß oder eine Wandhalterung einsetzen, verwenden Sie ausschließlich Teile von Samsung Electronics.

Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungen kommen, weil das Gerät herunterfällt.

Das Aussehen kann sich je nach Gerät unterscheiden.

Aufstellen des Geräts mit dem Standfuß Installation des Geräts mit der Wandhalterung

10 cm 10 cm 10 cm

10 cm 10 cm 10 cm 10 cm

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfnörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Mülbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Korrekte Entsorgung der Batterien dieses Produkts

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Altbatterie-Rücknahmesystem) Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördem, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie-Rücknahmesystem entsorgen.

Inhalt

Erste Schritte

4

4 Zubehör
5 Bedienfeld
6 Mini-Fernbedienung
7 Touch Control
10 Verbinden mit einer Antenne
11 Plug & Play (Anfangseinstellung)

Anschlüsse

12

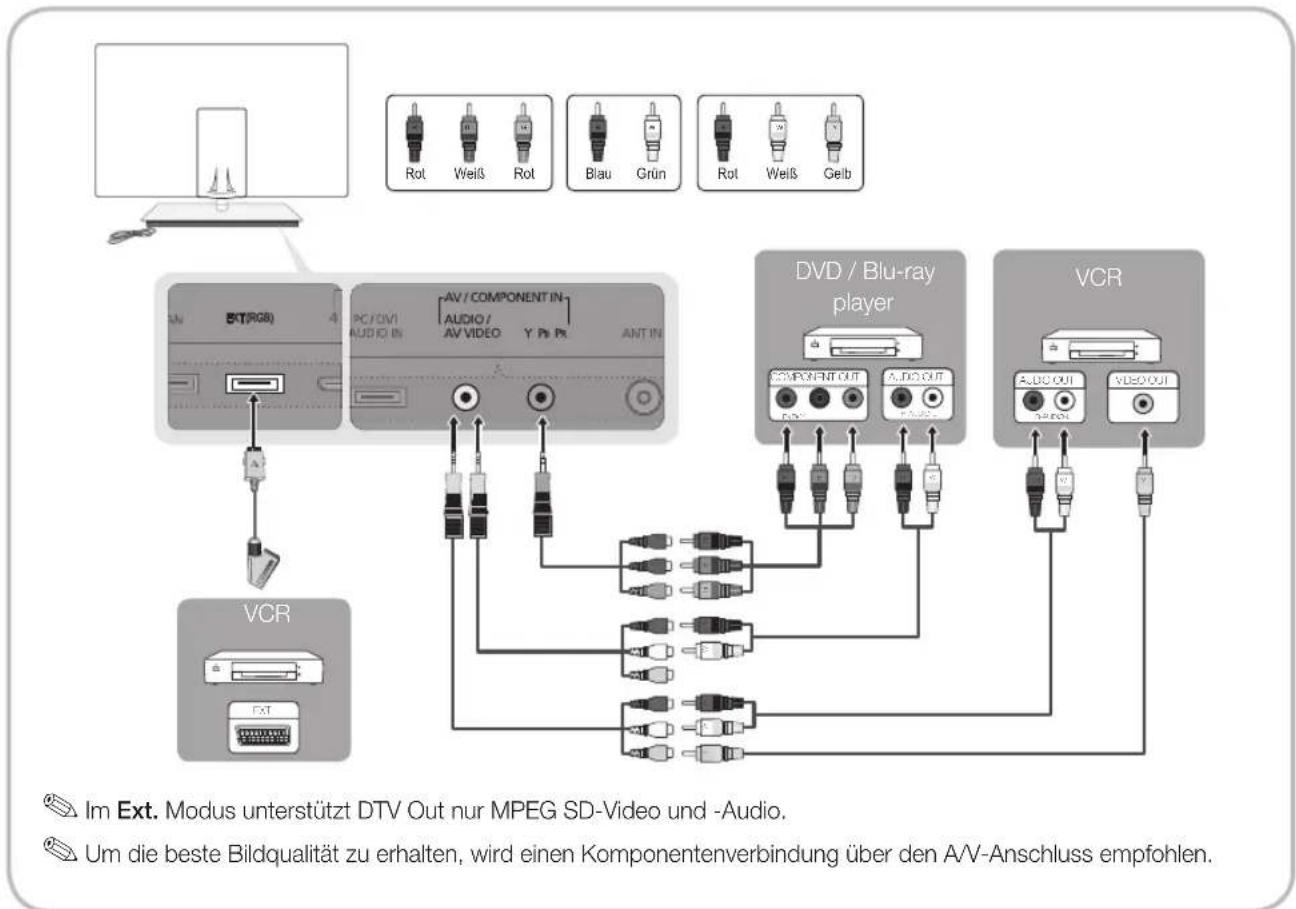

12 Anschließen an ein AV-Gerät
14 Anschließen an ein Audiogerät
15 Signalquellen wählen

Grundfunktionen

15

15 Navigieren in den Menüs
16 Verwenden der INFO Taste (Elektronische Programmzeitschrift)
16 Fernsehplanung
18 Kanalmenü
19 Bildmenü
25 Tonmenü
27 Einstellungsmenü
29 Unterstützungsmenü

Erweiterte Funktionen

31

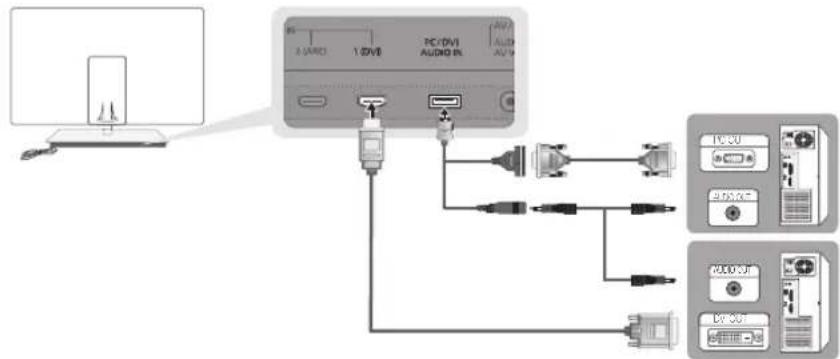

31 Anschließen an einen PC
32 Netzwerkverbindung
39 Media Play
48 Anynet+
52 Internet@TV
55 AllShare

Weitere Informationen

57

57 Verlegen der Kabel
57 Befestigen des Fernsehgeräts an der Wand
58 Fehlerbehebung
61 Mitgelieferter WLAN-Adapter
63 Technische Daten
64 Index

Achten Sie auf das Symbol!

TOOLS

Diese Funktion können Sie durch Drücken der Taste TOOLS auf der Fernbedienung aufrufen.

Hinweis Zielwahltaste

Zubehör

Überprüfen Sie die Verpackung Ihres LED-Fernsehgeräts auf Vollständigkeit. Falls Komponenten fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung.
Farbe und Form der Teile können sich je nach Modell unterscheiden.
Kabel, die nicht zum Paketinhalt gehören, können gesondert erworben werden.
Ziehen Sie den LAN- und SCART-Adapter nicht direkt heraus.

VÖRSICHT:[STELLEN]SIE[DIE]VERBINDUNG[DAUERHAFT]HER,[DAMIT]DAS[NETZTEIL[NICHT]VOM[GETRENNT]WERDEN[KANN

• Bedienungsanleitung
• Garantiekarte / Sicherheitshinweise (nicht überall verfügbar)

- SCART-Adapte

• LAN Adapter

• Reinigungstuch
  • Klettband

• Glasfaserakabeladapter

- PC-Adapter

- Komponentenadapter

- AV-Adapter

USB-Adapter

• WLAN-Adapter von Samsung

• Ausführung für Standfuß

- Ausführung für Wandhalterung (UE46C9000ZW, UE55C9000ZW, UE46C9080ZW, UE55C9080ZW)

- Mini-Fernbedienung und Lithium-Batterie

• Kabelhalter (4 Stück) (UE46C9000ZW, UE55C9000ZW, UE46C9080ZW, UE55C9080ZW)

- Verlängerungskabel

Touch[Control

• Bedienungsanleitung

- Touch Control

• Kabel

- Netzteil

- Touch Control-Batterie

Die optimale Kabelverbindung ist bei diesem Gerät gewährleistet, wenn Sie Kabel mit den nachfolgend angegebenen Maßen verwenden.

• Maximaler Durchmesser - 14 mm

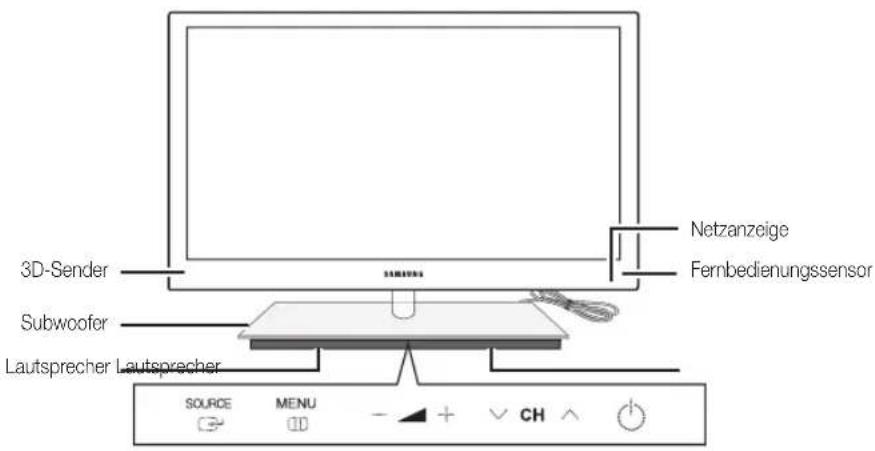

Bedienfeld

Form und Farbe des Geräts können sich je nach Modell unterscheiden.

3D-Sender Subwoofer Lautsprecher Lautsprecher NETZANZEige Fernbedienungssensor SOURCE MENU - + CH ↑

Urd das Fernsehgerät mit dem LED-Touchpad zu bedienen, tippen Sie auf das LED-Touchpad in der Mitte unter dem Standfuß. Das Touchpad gleitet dann von selbst heraus. Das LED-Touchpad gleitet wieder zurück, wenn es für einen bestimmten Zeitraum nicht benutzt wird.

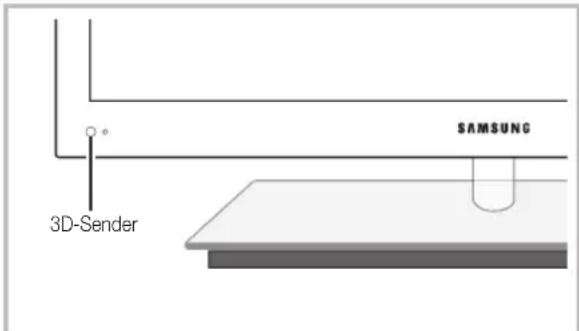

3D-Sender Die LED am 3D-Sender blinkt nur bei der Übertragung eines 3D-Signals.

Netzanzeige Beim Einschalten des Fernsehgeräts blinkt die Netzleuchte kurz und erlischt anschließend. Im Standbmodus leuchtet die Anzeige permanent.

Fernbedienungssensor Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät.

SOURCE	Schaltet zwischen allen verfügbaren Signalquellen um. Im Bildschirmmenü können Sie diese Taste wie die ENTER auf der Fernbedienung verwenden.
MENU	Drücken Sie diese Taste, um die Funktionen des Fernsehgeräts in einem Bildschirmmenü anzuzeigen.
-▲+	Einstellen der Lautstärke. Im Bildschirmmenü können Sie die -▲+ -Schaltflächen wie die Tasten ◀ und ▶ auf der Fernbedienung verwenden.
√CH^	Wechseln des Kanals. Im Bildschirmmenü können Sie die √CH^ -Schaltflächen wie die Tasten ▼ und ▲ auf der Fernbedienung verwenden.
○(Netz)	Ein- und Ausschalten des Fernsehgeräts.

Standby-Modus

Der Standby-Modus ist nicht für längere Phasen der Abwesenheit gedacht (z. B. wenn Sie verreist sind). Eine kleine Menge Strom wird auch dann noch verbraucht, wenn das Gerät mit dem Netzschalter ausgeschaltet wurde. Es ist am besten, das Netzkabel aus der Steckdose zu ziehen.

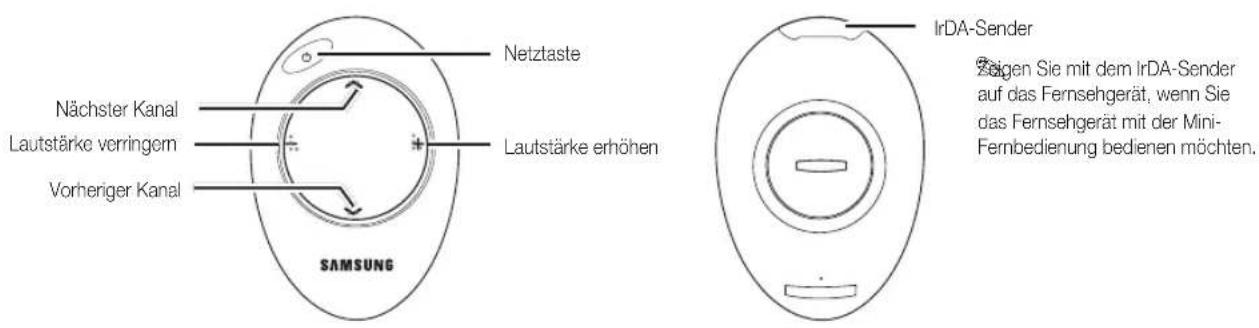

Mini-Fernbedienung

Die Mini-Fernbedienung ist eine vereinfachte Fernbedienung, die nur über Tasten zum Ein- und Ausschalten, zum Auswählen des Kanals und zum Einstellen der Lautstärke verfügt.

Beschreibung

IrDA-Sender
Zeigen Sie mit dem IrDA-Sender auf das Fernsehgerät, wenn Sie das Fernsehgerät mit der Mini-Fernbedienung bedienen möchten.

Dies ist eine spezielle Fernbedienung für Personen mit beeinträchtigtem Sehvermögen. Die Tasten zum Einstellen des Senders und der Lautstärke sind in Braille beschriftet.

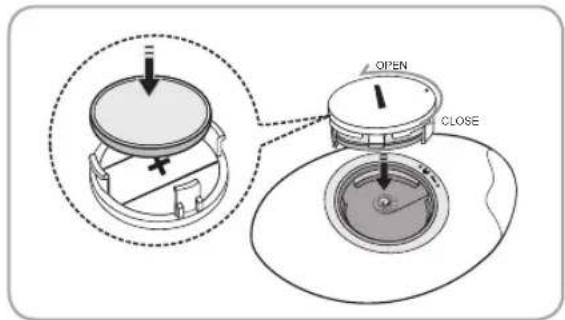

Einlegen der Batterie

1. Drehen Sie die Batteriefachabdeckung gegen den Uhrzeigersinn, um sie zu lösen, und entfernen Sie sie dann.
2. Setzen Sie eine 3 V-Lithiumbatterie mit der „+“-Seite nach unten in das Batteriefach ein.
3. Legen Sie die Abdeckung des Batteriefachs so wieder in die Fernbedienung ein, dass sie parallel zu den Nuten liegt und drehen Sie sie dann zum Verschließen im Uhrzeigersinn.

Seite die Fernbedienung nicht funktionieren, überprüfen Sie Folgendes:

^1 ist das Fernsehgerät eingeschaltet?

Wurden Plus- und Minuspol der Batterien vertauscht?

Sind die Batterien leer?

Liegt ein Stromausfall vor oder ist das Netzkabel des Fernsehgeräts nicht eingesteckt?

Befinden sich eine Leuchtstoffröhre oder ein Neonschild in der Nähe?

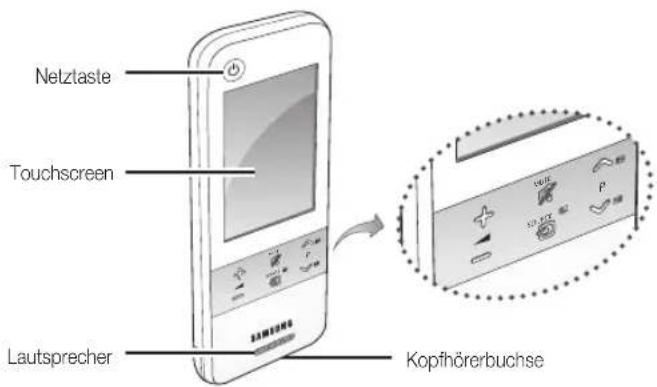

Vorderansicht Ansicht von hinten

Netztaste Touchscreen Lautsprecher Kopfhörerbuchse

Batteriefachdeckel SAMSUNG Anschluss für das Ladegerät

Stromversorgung Ein- und Ausschalten des Fernsehgeräts.
MUTE Ton aus- und wieder einschalten.
SOURCE Die Liste der Signalquellen (TV, PC usw.) wird auf dem Bildschirm angezeigt.
Lautstärke Drücken Sie diese Taste, um die Lautstärke zu regulieren.
Sender Hiermit wechseln Sie den Sender.

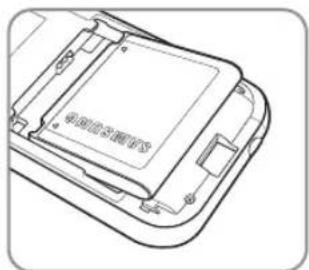

Einlegen der Batterie

1. Schieben Sie den Batteriefachdeckel zum Öffnen in Pfeilrichtung.

闭合自动圈套设

1. Setzen Sie die Batterie mit dem Samsung-Logo nach oben ein.

1. Schieben Sie den Batteriefachdeckel zum Schließen in Pfeilrichtung.

1

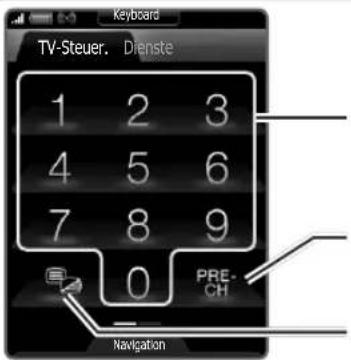

Startbildschirm

TV-Steuern. Dienste 1 2 3 4 5 6 7 8 9 0 PRE- CH Navigation

Drücken Sie diese Tasten, um direkt auf Sender zuzugreifen.

Zurück zum vorherigen Kanal.

Alternativ wählen Sie „Videotext ein“, „Doppel“, „Mix“ oder „Aus“.

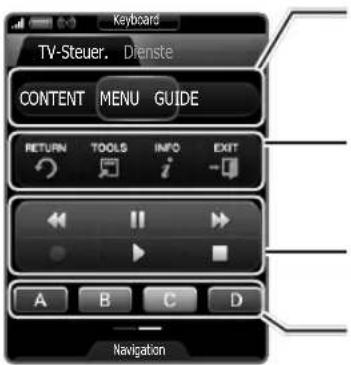

2

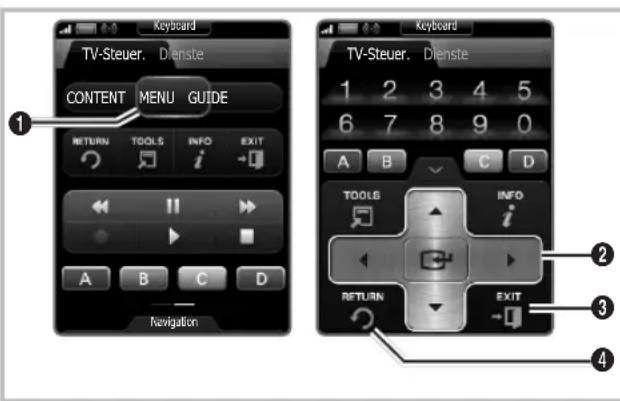

Nach links ziehen

Keyboard TV-Steuer. Dienste CONTENT MENU GUIDE RETURN TOOLS INFO EXIT A B C D Navigation

CONTENT: Anzeigen von Inhalte anzeigen mit den Unteroptionen TV-Programm, Internet@TV, Media Play, AllShare und 3D.

MENU: Öffnen des Bildschirmmenüs.

GUIDE: Anzeigen des elektronischen Programmführers.

RETURN: Zurück zum vorherigen Menü.

TOOLS: Schnellauswahl häufig verwendeter Funktionen.

INFO: Anzeigen von Informationen auf dem Fernsehbildschirm.

EXIT→: Schließen des Menüs.

Verwenden Sie diese Tasten im Modus Media Play und Anynet+ (s. 39, 48).

(●: Steuern von Aufnahmen auf Samsung-Rekordern, die mit der Anynet+-Funktion ausgerüstet sind.)

Tasten im Menü Channel List, Internet@TV, Media Play usw.

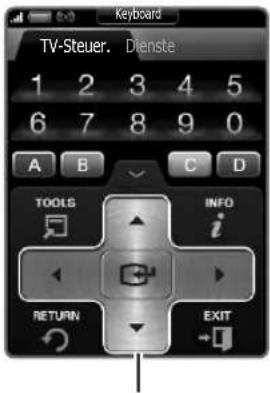

3

Tippen Sie auf die Schaltflächen Navigation oder Menü.

Keyboard TV-Steuer. Dienste 1 2 3 4 5 6 7 8 9 0 A B C D TOOLS INFO i RETURN EXIT

Auswählen von Optionen im Bildschirmmenü und Ändern von Menüwerten.

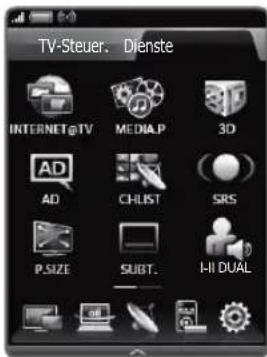

4

Tippen Sie auf Dienste.

TV-Steuer. Dienste INTERNET@TV MEDIA.P 3D AD CH-LIST SRS P.SIZE SUBT. I-II DUAL

INTERNET@TV: Verbindung zu verschiedenen Internetdiensten (s. 52).

MEDIA.P: Anzeigen von Media Play (s. 39).

3D: Einstellen des 3D-Modus (s. 22).

AD: Ein- und Ausschalten des Audiokommentars für Sehgeschädigte (s. 26). Diese Funktion ist nicht überall verfügbar.

CHLIST: Anzeigen der Senderlisten auf dem Bildschirm an (s. 17).

SRS: Hiermit aktivieren Sie SRS TruSurround HD (s. 25).

P.SIZE: Auswählen des Bildformats (s. 21).

SUBT.: Anzeigen der digitalen Untertitel (s. 28).

I-II DUAL: Auswählen eines Toneffekts (s. 27).

Sie können Ihre 3-Zoll-LCD-Touch Control auf dreierlei Weise für die Verbindung zum Fernsehapparat einrichten:

Als Standardfernbedienung mit Infrarotlicht

Als Infrarotfernbedienung arbeitet Ihre LCD-TouchScreen-Fernbedienung auf dieselbe Weise wie eine Standardfernbedienung mit Tasten, nur dass Sie Symbole und Befehle auf dem LCD-Bildschirm berühren und nicht Tasten drücken, um Ihr Fernsehgerät zu bedienen. Wenn Sie Ihre TouchScreen-Fernbedienung mit Infrarot verwenden, sind keine anderen Einstellungen als bei einer Standardfernbedienung notwendig, und Sie erhalten damit Zugang zu den meisten Funktionen und Merkmalen der Fernbedienung.

Als WiFi-Fernbedienung, wenn längere Distanzen überwunden werden müssen

Als WiFi-Fernbedienung für große Reichweite bietet Ihre TouchScreen-Fernbedienung alle Funktionen und Merkmale des IR-Modus. Da die Fernbedienung für die Verbindung zum Fernsehgerät die Funkwellen des WiFi-Netzwerks anstelle des Infrarotlichts verwendet, können Sie Ihr Fernsehgerät aus viel größerer Entfernung und sogar um Ecken herum bedienen. Sie erhalten dadurch außerdem Zugang zur Doppelanzeigefunktion, mit der Sie das Programm und die Inhalte von Ihrem Fernsehbildschirm auf dem LCD-Bildschirm der TouchScreen-Fernbedienung anzeigen können. Für den WiFi-Modus mit großer Reichweite sind einige zusätzliche Konfigurationsschritte und möglicherweise eine Neuinitialisierung erforderlich. Außerdem müssen Sie einen Samsung WLAN-Adapter (WIS09ABGN, WIS09ABGN2 oder WIS10ABGN) an einen der USB-Anschlüsse Ihres Fernsehers anschließen.

Als WiFi-Fernbedienung mit Netzwerk

Als vernetzte Wi-Fi-Fernbedienung bietet Ihre TouchScreen-Fernbedienung alle Funktionen und Merkmale des Infrarot- und des Distanzmodus, zusätzlich erhalten Sie aber auch Zugriff auf die Multimediafunktionen, mit denen Sie Musik-, Film- und Bilddateien von Ihrem PC auf Ihrem Fernsehgerät anzeigen bzw. abspielen können. Außerdem können Sie Updates für die Software Ihrer TouchScreen-Fernbedienung direkt aus dem Internet herunterladen.

Der vernetzte WiFi-Modus erfordert die höchste Anzahl von Konfigurationsschritten. Außerdem benötigen Sie ein funktionierendes lokales Netzwerk und einen WLAN-Router, um den vernetzten Wi-Fi-Modus zu verwenden. Zudem müssen Sie einen Samsung WLAN-Adapter (WIS09ABGN, WIS09ABGN2 oder WIS10ABGN) an einen der USB-Anschlüsse Ihres Fernsehers anschließen. Um die Multimediafunktion zu verwenden, müssen Sie das Programm PC Share Manager von Samsung auf Ihrem PC installieren. Sie können PC Share Manager von http://www.samsung.com herunterladen.

Konfigurieren des Netzwerks

Sie können ein Drahtlosnetzwerk für die 3-Zoll-Fernbedienung einrichten.

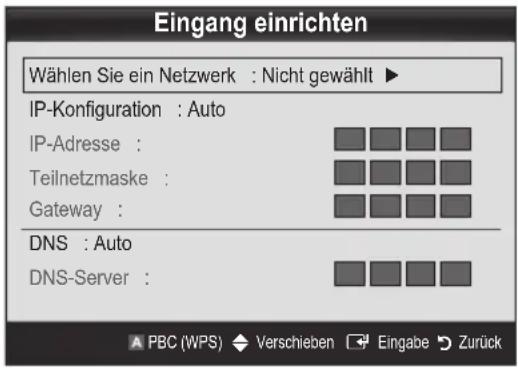

Verbinden mit PBC (WPS)

Wenn Ihr Router eine PBC (WPS)-Taste aufweist, gehen Sie folgendermaßen vor:

1. Schließen Sie Ihr Fernsehgerät an Ihr Netzwerk an.
2. Tippen Sie im Fenster Dienste auf Einstell. → Einstellungen für Fernbedienung.
3. Berühren Sie Netzwerk.
4. Berühren Sie PBC(WPS).
5. Wenn die Meldung „Drücken Sie die PBC-Taste am Zugangsp. innerhalb von 120 Sek.“ angezeigt wird, drücken Sie die PBC-Taste, um die Verbindung herzustellen.

Weitere Informationen erhalten Sie im Handbuch zur WLAN-Konfiguration des Geräts, das Sie anschließen möchten.

1. Wenn das Gerät nach Beginn mit Zählung im Meldungsfenster richtig mit dem Fernsehgerät verbunden ist, wird das Meldungsfenster automatisch geschlossen.

Wenn die Verbindung fehlschlägt, wiederholen Sie den Versuch nach 2 Minuten.

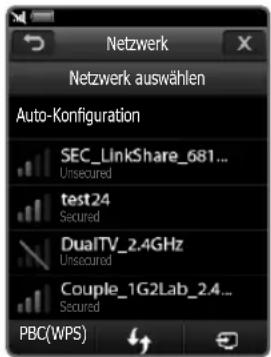

Verbinden mit dem Netzwerk

Um die Funknetzwerkverbindung automatisch einzurichten, gehen Sie folgendermaßen vor:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 3 im Abschnitt „Verbinden mit PBC (WPS)“.

Wenn das gewünschte Netzwerk in der Liste nicht gefunden werden kann, wählen Sie zum die Netzwerkliste noch einmal zu öffnen.

1. Wählen Sie ein Netzwerk aus und verwenden Sie die für dieses Netzwerk festgelegte Verschlüsselungsmethode (PIN, Sicherheitsschlüssel Ad-hoc usw.), wenn Sie sich damit verbinden.

2. Wenn die Netzwerkverbindung hergestellt ist, wählen Sie Testen, um einen Netzwerktest durchzuführen.

Wenn die IP-Einstellungen automatisch vorgenommen werden, legt der Zugangspunkt automatisch die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS-Server fest.

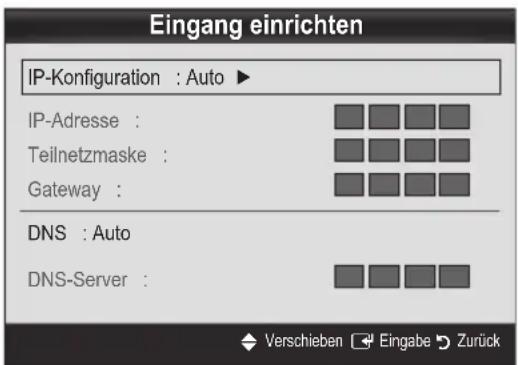

Wenn die IP-Einstellungen manuell vorgenommen werden, wählen Sie Bearbeiten und geben Sie die Werte für IP IP-Adresse, Teilnetzmaske, Gateway und DNS-Server direkt ein.

Umfassende Anweisungen zur Touch Control erhalten Sie im Benutzerhandbuch der Touch Control.

Drücken Sie innerhalb von 120 Sekunden die PBC-Taste am Zugangspunkt.

Verbleibende Zeit: 112

Stop

Netzwerk Netzwerk auswählen Auto-Konfiguration SEC_LinkShare_681... Unsecured test24 Secured DualTV_2.4GHz Unsecured Couple_1G2Lab_2.4... Secured PBC(WPS)

Erste Schritte

Betriebsdaten für Dual View

		Hauptfernseher
		DTV ATV	Scart AV Comp. PC HDMI
Touch Control	DTV	◎ ● 0	0 0 0 0
	ATV X		Δ	XXO O	O
	SCART XX			Δ	XXXX
	AV	XXX			Δ	XXX
	Comp. XXXX					Δ	X	X
	PC	XXXXX	XXX
	HDMI	XXXXXX						Δ

© : und sind aktiviert. Beachten Sie, dass nur Kostenlose Kanäle in der der verwendet werden können.
● : aktiviert. Nur Kostenlose Kanäle sind verfügbar.
O : aktiviert. Kostenlose / Verschlüsselte Kanäle sind verfügbar.
Δ : aktiviert.
X : Deaktiviert.

Scart-Ausgang: Deaktiviert, wenn ein Signal der Touch Control ausgegeben wird.
Der Bildschirm der Touch Control friert einige Sekunden lang ein, wenn die Signalquelle des Fernsehgeräts umgeschaltet wird.
Bei schlechter Netzwerkverbindung wird die Meldung „Modus nicht unterstützt“ angezeigt. Überprüfen Sie die Netzwerkverbindung und wiederholen Sie den Versuch.
oder sind auf der Touch Control möglicherweise nur eingeschränkt verfügbar, wenn auf dem Fernsehgerät eine der folgenden Funktionen bzw. Betriebsarten aktiviert ist:

- PVR, Media Play, Internet@TV, AllShare oder PC.

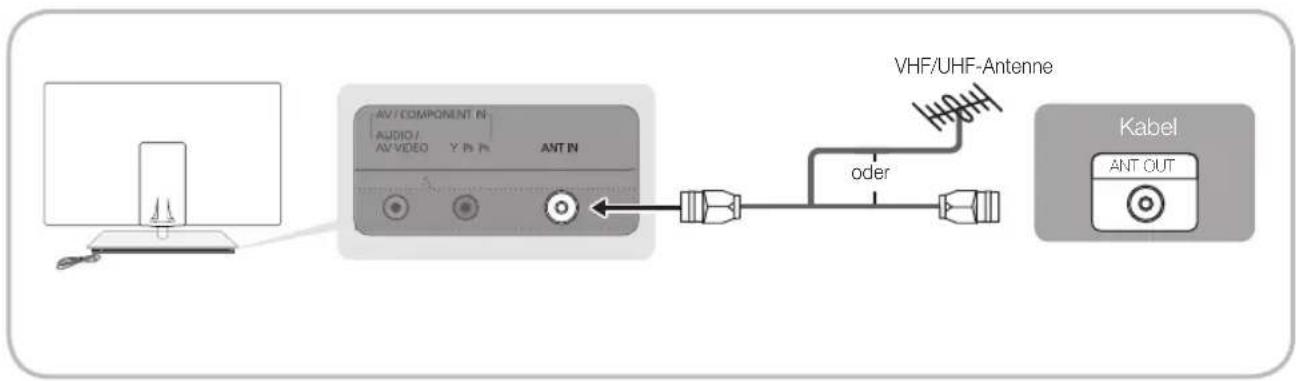

Verbinden mit einer Antenne

Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch die Grundeinstellungen vorgenommen.
Voreinstellung: Anschließen ans Stromnetz und an die Fernsehantenne.

Plug & Play (Anfangseinstellung)

Wenn das Fernsehgerät erstmals eingeschaltet wird, helfen eine Reihe aufeinanderfolgender Abfragen beim Durchführen der Grundeinstellungen. Drücken Sie auf POWER ⏻. Plug & Play ist nur verfügbar, wenn die Eingang squelle auf TV eingestellt ist.

Um zum vorherigen Schritt zurückzukehren, drücken Sie die rote Taste.

1	Einschalten des Fernsehgeräts und der Touch Control.	Schalten Sie die Touch Control an, und tippen Sie darauf dann auf OK.Eskann etwa eine Minute dauern, bis die Funkverbindung zwischen dem Fernseher mit dem Samsung WLAN-Adapter und der Touch Control aufgebaut ist.
2	Verbinden mit dem WLAN-Adapter von Samsung	Schließen Sie den Samsung WLAN-Adapter an das Fernsehgerät an. Sie können die Verbindung zum Samsung WLAN-Adapter mit einer der auf Seite 35 gezeigten Methoden herstellen.Wenn die Verbindung nicht zu Stande kommt, schließen Sie den Samsung WLAN-Adapter erneut an und wiederholen Sie den Versuch.
3	Auswählen der Sprache	Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTER ▼.Wählen Sie die gewünschte Sprache des Bildschirmmenüs (OSD)
4	Auswählen von Shop-Demo oder Privatgebrauch	Drücken Sie die Taste ◀ oder ▶, und drücken Sie dann auf die ENTER ▼.Wählen Sie den Modus Privatgebrauch. Der Modus Shop-Demo ist für den Betrieb in Einzelhandelsgeschäften bestimmt.Zurückstellen des Geräts von Shop-Demo auf Privatgebrauch (Standard): Drücken Sie die Lautstärketaste am Fernsehgerät. Wenn das Menü Lautstärke angezeigt wird, halten Sie die Taste MENU 5 Sekunden lang gedrückt.
5	Wählen eines Landes	Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTER ▼.Wählen Sie das gewünschte Land.Nachdem Sie das Land im Menü Land eingestellt haben, werden Sie bei manchen Modellen aufgefordert, die PIN-Nummer einzurichten.Die Ziffernkombination „0-0-0-0“ dürfen Sie als PIN-Nummer nicht eingeben.
6	Auswählen einer Antenne	Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTER ▼.Wählen Sie Terrestrisch oder Kabel.
7	Auswählen eines Senders.	Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTER ▼.Wählen Sie einen Sendertyp zum Speichern aus. Wenn Sie den Sendertyp auf Kabel einstellen, können Sie den Sendern im nächsten Schritt einen Zahlenwert (Senderfrequenzen) zuweisen. Weitere Informationen hierzu finden Sie unter Kanal → Autom. Senderspeich. (s. 18).Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die ENTER ▼.
8	Einstellen des Uhrmodus	Stellen Sie den Uhrmodus automatisch oder manuell ein.Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Auto, und drücken Sie dann die ENTER ▼.
9	Zeitzone	Wählen Sie Ihre Zeitzone durch Drücken der Tasten ▲ oder ▼, und drücken Sie dann die Taste ENTER ▼.(je nach Land)
10	Anzeigen des HD-Anschlussplan.	Die Verbindungsmethode für optimale HD-Bildqualität wird angezeigt.
11	Gute Fernsehunterhaltung!	Drücken Sie auf ENTER ▼.

So setzen Sie diese Funktion zurück

Wählen Sie Einstell. - Plug & Play (Anfangseinstellung). Geben Sie nun Ihre vierstellige PIN ein. Die Standard-PIN lautet "0-0-0-0". Wenn Sie die PIN ändern möchten, verwenden Sie die Funktion PIN ändern.

Anschließen an ein AV-Gerät

Mit Hilfe eines HDMI oder HDMI/DVI-Kabels: HD-Anschluss (max. 1080p)

Verfügbare Geräte: DVD, Blu-ray-Player, HD-Kabelreceiver, HD-Satellitenreceiver, Kabelreceiver, Satellitenreceiver

HDMI IN 4 3 2 (ARQ) 1 (DVI) PC/DVI AUDIO IN AV / COMPONENT IN AUDIO / AV VIDEO Y PS Pt WellsRot DVD / Blu-ray-Player DVD / Blu-ray-Player HDMI OUT DV OUT AUDIO OUT R-AUDIO

HDMI IN 1(DVI), 2(ARC), 3, 4, PC/DVI AUDIO IN

• Für bessere Bild- und Tonqualität stellen Sie die Verbindung zu digitalen Geräten mit Hilfe eines HDMI-Kabels her.
• HDMI-Kabel unterstützen digitale Video- und Audiosignale, und Sie benötigen dann kein Audiokabel mehr. – Um das Fernsehgerät mit einem digitalen Gerät zu verbinden, das keine HDMI-Ausgabe unterstützt, verwenden Sie ein HDMI/DVI- und ein Audiokabel.
• Das Bild wird möglicherweise nicht normal (wenn überhaupt) angezeigt oder es erfolgt keine Tonausgabe, wenn ein externes Gerät an den Fernseher angeschlossen wird, das eine ältere HDMI-Version verwendet. Wenn solch ein Problem auftritt, erfragen Sie die HDMI-Version beim Hersteller des externen Geräts und bitten Sie, wenn veraltet, um ein Upgrade.
• Verwenden Sie auf jeden Fall ein HDMI-Kabel mit einer Dicke von maximal 14 mm.
• Achten Sie darauf, nur ein zertifiziertes HDMI-Kabel zu kaufen. Andernfalls kann es passieren, dass kein Bild angezeigt wird oder ein Verbindungsfehler auftritt.
• Es wird ein einfaches Hochgeschwindigkeits-HDMI-Kabel oder eines mit Ethernet-Anschluss empfohlen. Dieses Gerät unterstützt die Netzwerkfunktion nicht über HDMI.

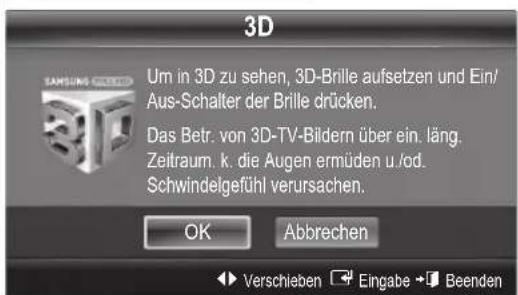

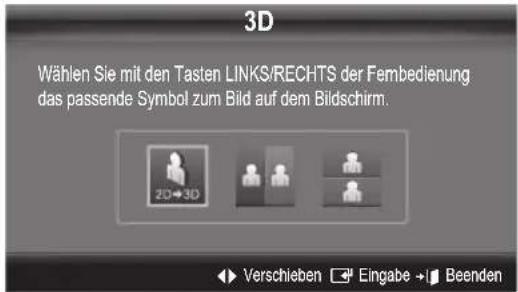

• Dieses Gerät unterstützt die 3D- und ARC-Funktionen (ARC = Audio-Rückkanal) über das HDMI-Kabel. Allerdings werden die ARC-Funktionen nur vom Anschluss HDMI IN 2(ARC) unterstützt.

- Wenn 3D-Autoansicht aktiviert Ein ist, werden manche Funktionen, wie z. B. Internet@TV möglicherweise deaktiviert. In diesem Fall deaktivieren Aus Sie 3D-Autoansicht oder 3D-Modus.

- Die ARC-Funktion ermöglicht digitale Audioausgabe über den HDMI IN 2(ARC)-Anschluss. Sie kann nur aktiviert werden, wenn das Fernsehgerät an einen Audioreceiver angeschlossen ist, der die ARC-Funktion unterstützt.

Verwenden von Komponentenkabeln (bis 1080p), Audio/Video-Kabeln (nur 480i) oder Scartkabeln

Verfügbare Geräte: DVD-Player, Blu-ray-Player, Kabelreceiver, Satellitenreceiver, Videorekorder

Anschließen an ein Audiogerät

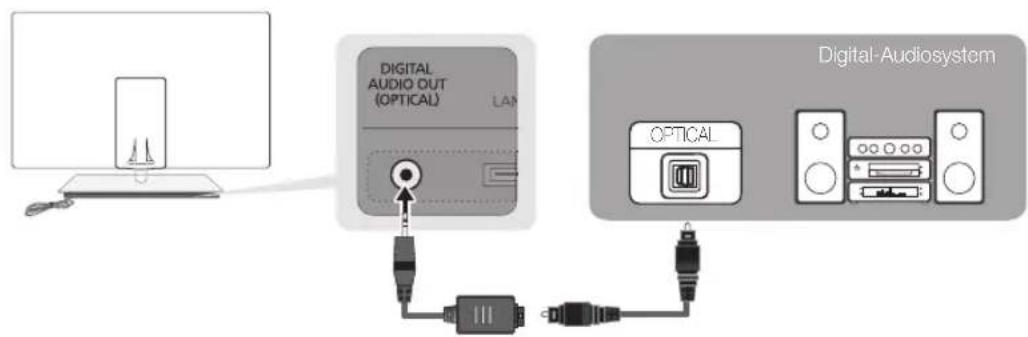

Mit Hilfe des optischen Anschlusses (digital)

Verfügbare Geräte: Digital-Audiosystem, Verstärker, DVD-Heimkino

DIGITAL AUDIO OUT (OPTICAL) LAMP Digital-Audiosystem OPTICAL

- Wenn ein Digital Audio-System mit dem DIGITAL AUDIO OUT (OPTICAL)-Anschluss verbunden ist, reduzieren Sie die Lautstärke von Fernsehgerät und System.

5,1-Kanalton ist möglich, wenn das Fernsehgerät an ein externes Gerät angeschlossen ist, das 5,1-Kanalton unterstützt.

Wenn der Receiver (Heimkinosystem) angeschaltet ist, können Sie den Ton hören, der vom optischen Ausgang des Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal empfängt, überträgt das Fernsehgerät 5,1-Kanalton an den Receiver des Heimkinosystems. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispielsweise einen DVD-Player / Blu-Ray-Player / Kabel- / Satellitenreceiver (Set-Top-Box) handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver des Heimkinosystems nur Zweikanalton wiedergeben. Wenn Sie 5,1-Kanalton wünschen, müssen Sie den digitalen Ausdioausgang am DVD-/Blu-ray-Player / Kabel- / Satellitenreceiver (Set-Top-Box) direkt an einen Verstärker oder ein Heimkinosystem anschließen.

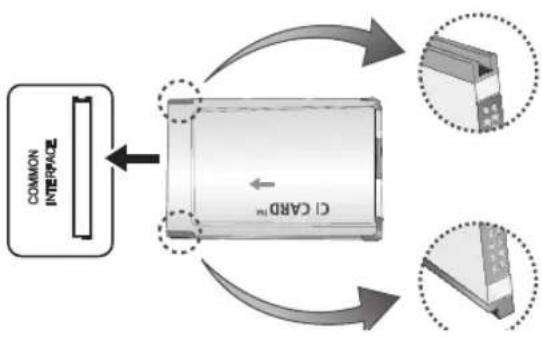

ANSCHLÜSSE COMMON INTERFACE-STECKPLATZ

Um Bezahlsender zu sehen, müssen Sie eine „CI“ oder „Cl+“-Karte einsetzen.

- Wenn Sie keine „Cl“ oder „Cl+“-Karte einsetzen, wird bei einigen Kanälen die Meldung „Gestörtes Signal“ angezeigt.

- Die Verbindungsinformationen mit Telefonnummer, Kennung der „Cl“ oder „Cl+“-Karte, Hostkennung und anderen Angaben wird nach ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bitte an Ihren Dienstanbieter.

- Wenn die Kanalinformationskonfiguration abgeschlossen ist, wird die Meldung „Aktualisierung abgeschlossen“ angezeigt. Dies bedeutet, dass die Kanalliste aktualisiert ist.

HINWEIS

Sie können die „CI“ oder „Cl+“-Karte bei einem der örtlichen Kabelnetzbetreiber erwerben.

Ziehen Sie die „Cl“ oder „Cl+“-Karte vorsichtig mit den Händen heraus. Sie könnte beim Herunterfallen ansonsten beschädigt werden.

Die Richtung, in der Sie die „Cl“ oder „Cl+“-Karte einsetzen müssen, ist auf der Karte markiert.

Die Position des COMMON INTERFACE-Steckplatzes ist modellabhängig.

„CI“ oder „CI+“-Karten werden in einigen Ländern und Regionen nicht unterstützt. Fragen Sie diesbezüglich Ihren offiziellen Händler.

Bei Problemen wenden Sie sich an den Dienstanbieter.

Setzen Sie eine „Cl“ oder „Cl+“-Karte ein, die für die aktuellen Antenneneinstellungen geeignet ist. Andernfalls ist das Bild gestört oder es fällt aus.

Signalquellen wählen

Quellen

Hiermit wählen Sie, ob das Fernsehgerät mit einem Fernsehsignal versorgt wird oder an andere externe Signaleingänge wie z. B. DVD- / Blu-Ray-Player / Kabelreceiver / Satellitenreceiver (Set-Top Box) angeschlossen ist.

■TV / Ext. / PC / AV / Komponenten / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB

Bei Quellen werden die angeschlossenen Signalquellen hervorgehoben.

Ext. und PC bleiben immer aktiviert.

Grundfunktionen

Navigieren in den Menüs

Vor dem ersten Einsatz des Fernsehgeräts führen Sie die folgenden Schritte aus, um zu erfahren, wie Sie im Menü navigieren und verschiedene Funktionen auswählen und einstellen.

1 CONTENT MENU GUIDE RETURN TOOLS INFO EXIT A B C D Navigation 2 3 4 5 6 7 8 9 0 A B C D TOOLS INFO RETURN EXIT 4

① Taste MENU: Bildschirmmenü anzeigen.
2 ENTER/ Richtungstaste: Cursor bewegen und Elemente auswählen. Einstellungen bestätigen.
3 Taste EXIT: Bildschirmmenü schließen.
4 Taste RETURN: Zurück zum vorherigen Menü.

Name bearb.

■Videorekorder / DVD / Kabelreceiver / Satellitenreceiver / PVR-Receiver / AV-Receiver / Spiel / Camcorder / PC / DVI PC / DVI-Geräte / TV / IPTV / Blu-ray / HD DVD / DMA: Vergeben Sie Namen für die an die Eingangsbuchsen angeschlossenen Geräte, um die Auswahl der Signalquelle zu vereinfachen.

Wenn ein PC mit einer Auflösung von 1920 x 1080 bei 60 Hz mit dem HDMI IN 1(DVI)-Anschluss verbunden wird, stellen Sie den Anschluss unter Name bearb. auf den DVI PC-Modus ein.
Wenn Sie ein HDMI/DVI-Kabel mit dem HDMI IN 1(DVI)-Anschluss verbinden, stellen Sie den Anschluss unter Name bearb. auf den Modus DVI PC oder DVI-Geräte ein.
Wenn ein HDMI-Kabel mit dem HDMI IN 1(DVI)-Anschluss verbunden ist, wird möglicherweise kein Ton ausgegeben. Stellen Sie die Verbindung in diesem Fall über den PC/DVI AUDIO IN-Anschluss her.

Bedienung des Bildschirmmenüs (OSD)

Die Zugriffsmethoden können in Abhängigkeit vom jeweiligen Menü variieren.

1	MENU Das Hauptmenü mit seinenOptionen wird auf dem Bildschirm angezeigt:Bild, Ton, Kanal, Einstell.,Eingang, Anwendung, Unterstützung.
2	▲ / ▼	Wählen Sie durch Drücken der Tasten ▲ oder ▼ ein Symbol.
3	ENTER	Drücken Sie die ENTER ▼, um das Untermenü anzuzeigen.
4	▲ / ▼	Wählen Sie durch Drücken der Tasten ▲ oder ▼ das gewünschte Untermenü.
5	◀ / ▶	Wählen Sie durch Drücken der Tasten ◀ oder ▶ den Wert für ein bestimmtes Element. Die Methoden zum Anpassen der Werte im Bildschirmmenü können in Abhängigkeit vom jeweiligen Menü variieren.
6	ENTER	Drücken Sie die ENTER ▼, um die Konfiguration abzuschließen.
7	EXIT →	Drücken EXIT.

Verwenden der INFO Taste (Elektronische Programmzeitschrift)

Auf dem Bildschirm werden der aktuelle Kanal und bestimmte Audio/Video-Einstellungen angezeigt.

Die elektronische Programmführer zeigt entsprechend der Sendezeit für jeden Kanal tagesaktuelle Fernsehprogramminformation an.

• Blättern Sie mit ◀, ▶, um Informationen zu einem gewünschten Programm anzuzeigen, während Sie einen anderen Sender anzeigen.
• Blättern Sie mit ▲, ▼, um Informationen für andere Kanäle anzuzeigen. Wenn Sie zum ausgewählten Sender wechseln möchten, drücken Sie auf die ENTER 📄-Taste.

abc1 DTV Air 15 Life On Venus Avenue Unclassified No Detail Information 18:00 - 6:00 18:11 Do. 6 Jan. Ansehen Information

Fernsehplanung

TV-Programm

Die Informationen des elektronischen Programmführers werden von den Sendern zur Verfügung gestellt. Mit Hilfe der von den Sendern zur Verfügung gestellten Programmpläne können Sie im Voraus Programme angeben, die Sie sehen möchten, so dass das Fernsehgerät zur angegebenen Zeit automatisch zum Kanal des gewählten Programms wechselt. Je nach der Senderinformationen können Programm veraltet sein.

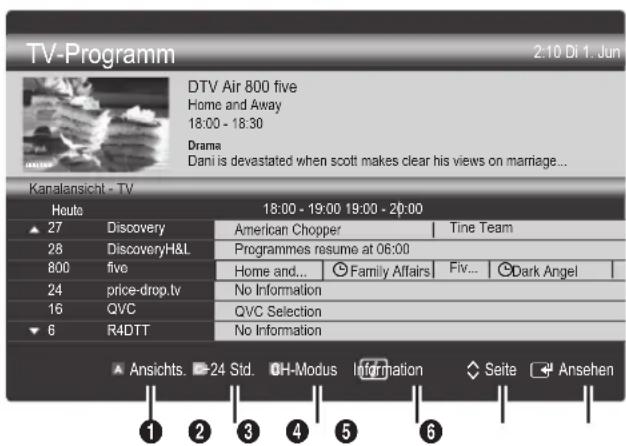

Verwenden der Kanalansicht

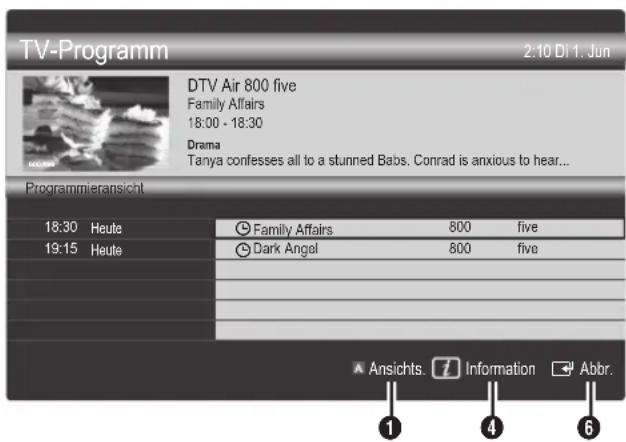

Verwenden der Programmieransicht

1 Rot (Ansichts.): Anzeigen der Programme, die gerade laufen oder demnächst anfangen.
② Gelb (+24 Std.): Anzeigen der Programme, die nach 24 Stunden gesendet werden.
3 Blau (CH-Modus): Wählen Sie die Art der Kanäle aus, die Sie im Fenster Kanalansicht anzeigen möchten. (Alle, TV, Radio, Daten/And., Eigener Kanal 1–4)
4 Information: Anzeigen von Details zum ausgewählten Programm.
5 ◇ (Seite): Weiter zur nächsten oder vorherigen Seite.
6 Taste ENTER

– Wenn Sie ein laufende Programm auswählen, können Sie es ansehen.
- Wenn Sie ein zukünftiges Programm auswählen, können Sie es vormerken. Um die Programmierung abzubrechen, drücken Sie erneut auf die ENTER und wählen Sie Programm. abbr..

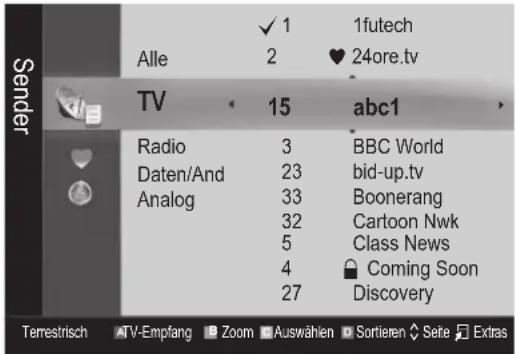

Kanal-Manager

Mit diesem Menü können Sie Favoriten löschen oder einstellen und den Programmführer für digitale Sendungen verwenden. Wählen Sie im Fenster Sender, Eigene Kanäle oder Vorgemerkt einen Sender.

Sender Alle √ 1 2 1futech ♥ 24ore.tv TV 15 abc1 Radio 3 BBC World Daten/And 23 bid-up.tv Analog 33 Boonerang 32 Cartoon Nwk 5 Class News 4 Coming Soon 27 Discovery Terrestrisch TV-Empfang Zoom Auswählen Sortieren Seite Extras

■ Sender: Anzeigen der Senderliste anhand des Sendertyps.

■♥ Eigene Kanäle: Anzeigen der Gruppe des Senders.

Scheduled: Anzeigen aller vorgemerkten Programme.

Verwenden der Farbtasten in Verbindung mit dem Kanal-Manager

Rot (TV-Empfang): Wählen Sie abwechselnd Terrestrisch oder Kabel.

a Grün (Zoom): Hiermit vergrößern oder verkleinern Sie die Sendernummer.

Gelb (Auswählen): Markieren Sie die gewünschten Kanäle und drücken Sie die gelbe Taste, um alle markierten Kanäle zugleich einzustellen. Links neben dem Namen der gewählten Kanäle wird das Zeichen angezeigt.

Blau (Sortieren): Ändern der Sortierung in der Kanalliste (nach Kanalnamen oder Kanalnummer).

(Seite): Weiter zur nächsten oder vorherigen Seite.

(Extras): Hiermit zeigen Sie das Optionsmenü Kanal-Manager an. (Der Inhalt des Menüs "Optionen" hängt von der jeweiligen Situation ab.)

Symbole zur Anzeige des Kanalstatus

Symbole Vorgang
A	Ein analoger Kanal.
√	Ein ausgewählter Sender.
♥	Ein Kanal, der als Favorit eingestellt ist.
	Ein Programm, das gerade gesendet wird.
	Ein gesperrter Kanal.
	Ein vorgemerktes Programm.

Programmführer-Typ (Samsung / Guide Plus+)

(je nach Land)

Sie können den gewünschten Programmführer auswählen.

Samsung: Hiermit stellen Sie den von Samsung angebotenen Programmführer ein.
■ Guide Plus+: Hiermit stellen Sie den von Rovi International Solutions angebotenen Programmführer ein. Weitere Informationen finden Sie unter „www.europe.guideplus.com”.

Verwenden von Favoriten

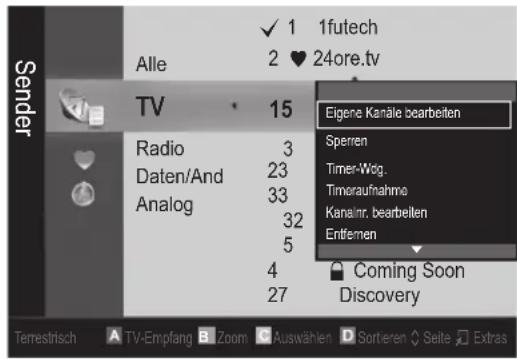

♥ Eigene Kanäle

(im Kanal-Manager)

Hiermit zeigen Sie alle Favoritenkanäle an.

■Eigene Kanäle bearbeiten TOOLS: Sie können die gewählten Sender zu der gewünschten Gruppe eigener Sender hinzufügen.

Das Symbol „♥“ wird angezeigt, und der Sender wird als Eigene Kanäle festgelegt.

1. Wählen Sie einen Kanal und drücken Sie die Taste TOOLS.
2. Sie können einen Kanal der Gruppen 1, 2, 3 und 4 der eigenen Kanäle hinzufügen oder löschen. Sie können eine oder mehrere Gruppen auswählen.
3. Nachdem Sie die Einstellungen geändert haben, kann die Senderliste für jede Gruppe angezeigt werden in Eigene Kanäle.

1futech Alle 2 24ore.tv TV 15 Radio 3 Daten/And 23 Analog 33 32 5 4 27 Eigene Kanäle bearbeiten Sperren Timer-Weg. Timeraufrahmo Kanalmr. bearbeiten Entfernen Coming Soon Discovery Terrestrisch TV-Empfang Zoom Auswählen Sortieren Seite Extras

Senderliste

Sie können alle gesuchten Kanäle anzeigen.

Kanalmenü

Zurücksetzen von Kanälen

Antennentyp (Terrestrisch / Kabel)

Auswählen einer für digitale Übertragungen geeigneten Antenne.

Land

Der Eingabefenster für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein.

■ Digitaler Sender: Sie können das Land für die digitalen Sender ändern.
■ Analogsender: Sie können das Land für die analogen Sender ändern.

Autom. Senderspeich.

Automatisches Suchen nach einem Kanal und Speichern im Fernsehgerät.

Die automatisch zugewiesenen Programmplätze entsprechen unter Umständen nicht den gewünschten Programmplätzen. Wenn ein Kanal mit der Funktion Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet.

Antennentyp (Terrestrisch / Kabel) TOOLS: Wählen Sie einen Antennentyp zum Speichern aus.

■ Sendertyp (Digital und Analog / Digital / Analog): Wählen Sie einen Sendertyp zum Speichern aus. Bei Auswahl von Kabel → Digital und Analog oder Digital: Wert für die Suche nach Kabelkanälen eingeben. Suchlaufmodus (Voll / Netzwerk / Schnell): Das Fernsehgerät durchsucht automatisch alle Kanäle mit aktiven Sendern und speichert sie im Fernsehgerät. Wenn Sie Schnell wählen, können Sie Netzwerk, Netzwerkkennung, Frequenz, Modulation und Symbolrate durch Drücken der Taste auf der auf der Fernbedienung manuell einstellen.

Netzwerk (Auto / Manuell): Auswählen der Einstellmethode für die Netzwerkkennung zwischen Auto oder Manuell.

Netzwerkkennung: Wenn das Netzwerk auf Manuell eingestellt ist, können Sie die Netzwerkkennung mit den Zifferntasten eingeben.

Frequenz: Hiermit zeigen Sie die Frequenz des Kanals an. (Je nach Land unterschiedlich)

Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an.

Symbolrate: Hiermit zeigen Sie die verfügbaren Symbolraten an..

Sender manuell speichern

Manuelles Suchen nach einem Kanal und Speichern im Fernsehgerät.

Wenn ein Kanal mit der Funktion Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet.

■ Digitaler Sender: Nach Abschluss des Suchlaufs werden die Kanäle in der Kanalliste aktualisiert.

Bei Auswahl von TV-Empfang → Terrestrisch : Kanal, Frequenz, Bandbreite Bei Auswahl von TV-Empfang → Kabel : Frequenz, Modulation, Symbolrate

■Analogsender (Programm, Fernsehnorm, Tonsystem, Kanal, Suchen): Falls kein oder nur schlechter Ton zu hören sein sollte, wählen Sie einen anderen Audiostandard aus.

Kanalmodus

P (Programm-Modus): Nach Abschluss der Einstellungen sind die Sender Ihrer Region unter den Programmplätzen P0 bis maximal P99 gespeichert. In diesem Modus können Sie Sender durch Eingabe des Programmplatzes auswählen.

€ (Terrestrische Kanäle) / S (Kabelkanäle): In diesen beiden Modi können Sie Sender durch Eingabe der Nummer anwählen, die dem terrestischen Sender oder dem Kabelkanal zugeordnet ist.

Bearbeiten von Kanälen

Optionsmenü Kanal-Manager

(im Kanal-Manager)

1. Wählen Sie einen Kanal und drücken Sie die Taste TOOLS.
2. Bearbeiten Sie den Namen oder die Nummer des Kanals mit den Menübefehlen Sendernamen bearbeiten oder Kanalnr. bearbeiten.
   ■ Sendernamen bearbeiten (nur Analogkanäle): Weisen Sie einen Kanalnamen Ihrer Wahl zu.
   Kanalnr. bearbeiten (nur Digitalkanäle): Bearbeiten Sie die Nummer durch Drücken der gewünschten Zifferntasten.

Weitere Funktionen

Suchoptionen für Kabel

(je nach Land)

Einstellen weiterer Suchoptionen für die Kanalsuche im Kabelnetz (z. B. Frequenz oder Symbolrate).

■ Startfrequenz / Stoppfrequenz: Einstellen der Start- und Stoppfrequenz (je nach Land unterschiedlich)
■ Symbolrate: Hiermit zeigen Sie die verfügbaren Symbolraten an.
■ Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an.

Kanal-Manager

Optionsmenü Kanal-Manager

Stellen Sie den Kanal mit den Menübefehlen im Kanal-Manager ein (Sperren / Freigabe, Timer-Wdg., Timer-Aufnahme, Sortieren, Entfernen, Alle wählen / Alle abwählen). Der Inhalt des Optionsmenüs hängt vom jeweiligen Kanalstatus ab.

1. Wählen Sie einen Kanal und drücken Sie die Taste TOOLS.

2. Wählen Sie eine Funktion aus, und ändern Sie deren Einstellungen.

■ Sperren / Freigabe: Sie können einen Kanal sperren, sodass er nicht ausgewählt und angezeigt werden kann.

HINWEIS

Diese Funktion ist nur verfügbar, wenn die Kindersicherung aktiviert ist Ein.

Der Eingabefenster für die PIN wird geöffnet. Geben Sie die vierstellige Standard-PIN ein: „0-0-0-0“. Ändern Sie die PIN mit der Option PIN ändern.

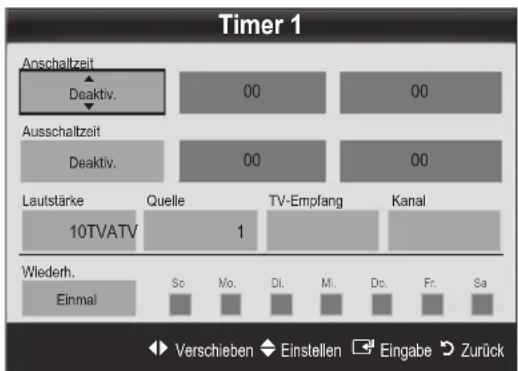

Timer-Wdg.: Sie können einen Kanal einstellen, der bei Erreichen einer bestimmten Zeit automatisch angezeigt wird. Um diese Funktion verwenden zu können, müssen Sie zuerst die aktuelle Uhrzeit einstellen.

Wenn Sie einen digitalen Kanal gewählt haben und die Taste ▶ drücken, wird das digitale Programm angezeigt.

■ Timer-Aufnahme (nur Digitalkanäle): Hiermit können Sie ein Programm aufnehmen, das gerade gesendet wird, oder die Aufnahme eines später gesendeten Programms vormerken.

Ermuss ein USB-Gerät mit mindestens 4 GB Speicher an das Fernsehgerät angeschlossen sein.

USB-Speichergeräte können erst dann für Aufnahmen verwendet werden, nachdem der Geräte-Leistungstest durchgeführt wurde.

Bei einer USB-Festplatte mit mehr als 5400 U/min

Bei einem USB-Stick (Typ USB 2.0 und SLC). (Mindestkapazität des USB-Sticks von 2 GB.)

Ein aufzunehmen, drücken Sie die Taste (REC) auf der Fernbedienung. Drücken Sie die Taste (REC) zweimal, um die Aufnahmedauer einzustellen.

■ Sortieren (nur Analogkanäle): Mit diesem Vorgang können Sie die Programmnummern gespeicherter Sender ändern. Das ist möglicherweise nach dem automatischen Speichern von Sendern erforderlich.

■ Entfernen: Sie können Kanäle löschen, damit nur die gewünschten Kanäle angezeigt werden.

Alle wählen / Alle abwählen: Wählen Sie alle Kanäle aus oder deaktivieren Sie alle im Kanal-Manager ausgewählten Kanäle.

Listenübertr. abbrechen

Der Eingabefenster für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein. Importieren oder Exportieren der Kanaltabelle. Schließen Sie einen USB-Speicher an, um diese Funktion zu verwenden.

■ Von USB importieren: Importieren der Kanalliste vom USB-Speicher.
Auf USB exportieren: Exportieren der Kanalliste auf den USB-Speicher: Diese Funktion ist verfügbar, wenn ein USB-Speicher angeschlossen ist.

Programmiert

(im Kanal-Manager)

Mit dieser Menüoption können Sie eine vorgemerkte. Sendung anzeigen, ändern oder löschen.

■ Info ändern: Mit dieser Menüoption können Sie die Vormerkung einer Sendung ändern.
■ Programmierung abbrechen: Mit dieser Menüoption können Sie die Vormerkrung einer Sendung stornieren.
Information: Anzeigen einer vorgemerkten Sendung. (Sie können auch die Vormerkinformationen auswählen).
Alle wählen / Alle abwählen: Wählen oder Abwählen aller vorgemerkten Programme.

Feinabstimmung

(nur analoge Kanäle)

Wenn das Signal schwach oder gestört ist, können Sie die Feinabstimmung manuell vornehmen.

Fein abgestimmte Kanäle sind mit einem Sternchen markiert „*”.
Wahlen Sie Zurückset., wenn Sie die Feinabstimmung zurücksetzen möchten.

Bildmenü

Ändern des voreingestellten Bildmodus

Modus

TOOLS

Wählen Sie Ihren bevorzugten Bildtyp aus.

■Dynamisch : Für helle Zimmer geeignet.

■ Standard: Für normale Umgebungen geeignet.
- Natürlich: Für geringe Augenbelastung geeignet. - Natürlich ist im PC-Modus nicht verfügbar.
■ Film: Geeignet für ds Anzeigen von Filmen in einem abgedunkelten Zimmer.

Hintergrundbel. / Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R)

Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität:

HINWEIS

Im Modus TV, Ext., AV des PAL-Systems steht die Funktion Farbton (G/R) nicht zur Verfügung.

im PC-Modus können Sie nur Hintergrundbel., Kontrast und Helligkeit einstellen.

Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das an das Fernsehgerät angeschlossen ist.

Möglichkeiten zum Sparen

Öko-Lösung

■Energiesparmod. (Aus / Gering / Mittel / Hoch / Bild aus / Auto) TOOLS: Mit dieser Funktion stellen Sie die Helligkeit des Fernsehgeräts ein, um den Stromverbrauch zu senken. Wenn Sie Bild aus wählen, wird der Bildschirm abgeschaltet, aber der Ton bleibt an. Drücken Sie eine beliebige Taste außer der Lautstärketaste, um den Bildschirm wieder anzuschalten.

- Öko-Sensor (Aus / Ein): Um noch mehr Energie zu sparen; werden die Bildeinstellungen automatisch an die Lichtverhältnisse im Zimmer angepasst.

Wenn Sie Hintergrundbel. einstellen, wird der Öko-Sensor deaktiviert Aus.

Min. Hintergr.bel.: Wenn der Öko-Sensor aktiviert Ein ist, können Sie die minimale Bildhelligkeit manuell einstellen.

Wenn Öko-Sensor aktiviert ist Ein, kann sich die Helligkeit der Anzeige je nach Helligkeit der Umgebung ändern (etwas heller oder dunkler werden).

■ Kein Sig. Standby (Aus / 15 min. / 30 min. / 60 min.): Um unnötigen Energieverbrauch zu verhindern, stellen Sie ein, wie lange das Fernsehgerät angeschaltet bleiben soll, wenn es kein Signal empfängt.

Deaktiviert, wenn der PC im Stromsparmodus läuft.

Ändern der Bildoptionen

Erweiterte Einstellungen

(verfügbar nur im Modus Standard / Film)

Sie können verschiedene Detaileinstellungen für Ihren Fernseher vornehmen, unter anderem für Farbe und Kontrast.

Im-PC-Modus können Sie nur Optimalkontrast, Gamma, Weißabgleich und LED Motion Plus einstellen.

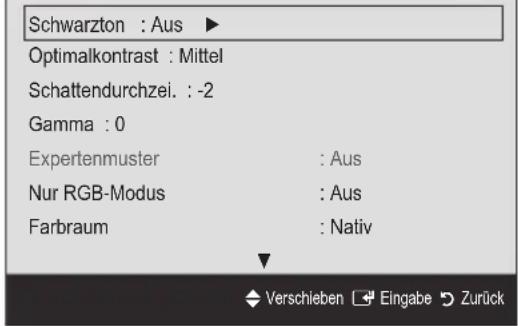

Erweiterte Einstellungen

Schwarzton : Aus ▶ Optimalkontrast : Mittel Schattendurchzei. : -2 Gamma : 0 Exptertenmuster : Aus Nur RGB-Modus : Aus Farbraum : Nativ Verschieben Eingabe Zurück

■ Schwarzton (Aus / Dunkel / Dunkler / Max. dunkel): Wählen Sie den Schwarzwert aus, um die Bildschirmtiefe einzustellen.
■ Optimalkontrast (Aus / Gering / Mittel / Hoch): Stellen Sie den Bildkontrast ein.
■ Schattendurchzei. (-2\~+2): Erhöhen Sie die Helligkeit dunkler Bilder.
■ Gamma: Einstellen der Intensität der Primärfarbe.
■ Expertenmuster (Aus / Muster 1 / Muster 2): Durch Ausführen der Expertenmuster kann das Bild ohne einen Generator oder Filter kalibriert werden. Wenn das Bildschirmenü verschwindet oder ein anderes Menü als Bild geöffnet wird, ist die Kalibrierung gespeichert und das Fenster Expertenmuster wird geschlossen.

Solange Expertenmuster ausgeführt wird, erfolgt keine Tonausgabe.

Nar verfügbar im Modus DTV, Component und HDMI.

Nur RGB-Modus (Aus / Rot / Grün / Blau): Sie können die Farbe oder den Farbton (G/R) der Bildanteile Rot, Grün oder Blau von einem externen Gerät (DVD-Player, Heimkinosystem usw.) einstellen.
Farbraum (Auto / Nativ / Benutzerdef.): Stellen Sie den Bereich der Farben ein, aus denen das Bild erstellt wird. Wenn Sie Farbe, Rot, Grün, Blau und Zurückset. anpassen möchten, stellen Sie Farbraum auf Benutzerdef. ein.

■ Weißabgleich: Einstellen der Farbtemperatur für ein natürlicheres Bild.

R-Offset / G-Offset / B-Offset: Einstellen der Dunkelheit jeder Farbe (Rot, Grün und Blau).

R-Gain / G-Gain / B-Gain : Sie können die Helligkeit jeder Farbe (Rot, Grün und Blau) einstellen.

Zurückset.: Hiermit setzen Sie den Weißabgleich auf die Standardwerte zurück.

■ 10 P Weißabgleich (Aus / Ein): Steuern des

Weißabgleichs in 10-PunktS-Schritten durch Einstellen der Helligkeit des roten, grünen und blauen Signals.

Diese Funktion ist verfügbar, wenn der Bildmodus auf Film und der externe Eingang auf einen beliebigen Eingang eingestellt ist.

Manche USB-Geräte unterstützen diese Funktion möglicherweise nicht.

Intervall: Wählen Sie die Einstellintervall.

Rot: Einstellen des Rotpegels.

Grün: Einstellen des Grünpegels.

Blau: Einstellen des Blaupegels.

Zurückset.: ZUrücksetzen von 10 P Weißabgleich auf die Standardwerte zurück.

■ Hautton: Betonen des Rosaanteils im „Hautton“.

Kantenglättung (Aus / Ein): Hervorheben von Objektbegrenzungen.

■ xvYCC (Aus / Ein): Durch Aktivieren des xvYCC-Modus vergrößern Sie die Detailtreue und den Farbraum beim Abspielen von Filmen auf einem externen Gerät (z. B. DVD-Player), das an den HDMI- oder Component IN-Eingang angeschlossen ist.

Diese Funktion ist verfügbar, wenn der Bildmodus auf Film und der externe Eingang auf HDMI oder Komponente eingestellt ist.

Manche USB-Geräte unterstützen diese Funktion möglicherweise nicht.

■ LED Motion Plus (Aus / Ein): Beseitigt das

Verschwimmen schneller Szenen mit viel Bewegung und sorgt für ein klares Bild.

Bildoptionen

Modus können Sie nur Farbtemp., Größe und Autom. Schutzzeit einstellen.

Bildoptionen

Farbtemp. : Normal
Größe : Autom. Breit
Bildschirmmodus	: 16:9
Digit. Rauschfilter	: Auto
MPEG-Rauschfilter	: Auto
HDMI-Schwarzp.	: Normal
Filmmodus	: Aus

■Farbtemp. (Kalt / Normal / Warm1 / Warm2)

Warm1 oder Warm2 werden nur aktiviert, wenn der Bildmodus auf Dynamisch eingestellt ist.

Sie können die Einstellungen für jedes externe Gerät einstellen und speichern, das Sie an das Fernsehgerät angeschlossen haben

■Größe: Möglicherweise verfügt auch Ihr Kabel-/Satellitenreceiver über eigene Bildschirmformate. Allerdings empfehlen wir dringend, dass Sie die meiste Zeit den 16:9-Modus verwenden.

Autom. Breit: Mit dieser Option stellen Sie das Bildformat automatisch auf das Seitenverhältnis 16:9 ein.

16:9: Wählen Sie diese Option aus, um als Bildformat das Seitenverhältnis 16:9 für DVDs oder Breitbildsendungen einzustellen.

Breitenzoom: Diese Option vergrößert das Bild auf mehr als 4:3.

Einstellen der Position mit den Tasten ▲, ▼.

Zoom: Vergrößern des 16:9-Breitbilds auf die volle Bildschirmhöhe.

Einstellen der Position oder Größe mit den Tasten ▲, ▼.

4:3: Dies ist die Standardeinstellung zum Anzeigen von Filmen und herkömmlichen Fernsehsendungen.

Verwenden Sie nicht über längere Zeit hinweg das 4:3-Format. Spuren der links, rechts und in der Mitte angezeigten Rahmen können zum Einbrennen von Bildern (Einbrennen) führen, was nicht von der Garantie abgedeckt ist.

Bildschirmanp.: Mit dieser Funktion wird das ganze Bild auch bei Versorgung mit HDMI- (720p / 1080i / 1080p) oder Komponentensignalen (1080i/1080p) vollständig und ohne Beschneidung angezeigt.

HINWEIS

Je nach Signalquelle können die Bildgrößenoptionen variieren.

Die verfügbaren Elemente können in Abhängigkeit vom ausgewählten Modus variieren.

m PC-Modus können nur die Modi 16:9 und 4:3 eingestellt werden.

Sie können die Einstellungen für jedes externe Gerät einstellen und speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben.

Nach Auswahl von Bildschirmanp. im Modus HDMI (1080i / 1080p) oder Component (1080i / 1080p): Einstellen der Position oder Größe mit den Tasten ▲, ▼, ◀, ▶.

Wenn Sie die Funktion Bildschirmanp. zusammen mit einem HDMI 720p-Signal verwenden, wird eine Zeile wie bei Overscan oben, unten, links und rechts abgeschnitten.

■Bildschirmmodus (16:9 / Breitenzoom / Zoom / 4:3):

Verfügbar nur, wenn die Bildgröße auf Autom. Breit eingestellt ist. Sie können die gewünschte Bildgröße beim 4:3-Breitbilddienst oder der Originalgröße bestimmen. Für jedes Europäische Land ist eine andere Bildgröße erforderlich.

Diese Funktion ist im PC-, Komponenten- oder HDMI-Modus nicht verfügbar.

Grundfunktionen

■Digit. Rauschfilter (Aus / Gering / Mittel / Hoch / Auto / Autovisualisierung): Wenn das Sendesignal schwach ist, können statisches Rauschen und Geisterbilder erscheinen. Wählen Sie diejenige der Optionen, bei der das beste Bild angezeigt wird.

Autovisualisierung: Beim Wechseln von Analogkanälen werden die Stärke des aktuellen Signals anzeigt und der Rauschfilter der Anzeige festgelegt.

Nur für Analogkanäle verfügbar.

■MPEG-Rauschfilter (Aus / Gering / Mittel / Hoch / Auto): Reduziert das MPEG-Rauschen, um besserte Bildqualität zu ermöglichen.

■ HDMI-Schwarzp. (Normal / Gering): Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen.

Nur im HDMI-Modus (RGB-Signale) verfügbar.

Filmmodus (Aus / Auto1 / Auto2): Sie können das Fernsehgerät so einstellen, dass eine Filmsignal aus allen Quellen automatisch empfangen und verarbeitet und das Bild auf die optimale Qualität eingestellt werden kann.

Verfügbar bei TV, AV, COMPONENT (480i / 1080i) und HDMI (480i / 1080i).

■Motion Plus (Aus / Klar / Standard / Glätten / Benutzerdefiniert / Demo): Beseitigt das Verschwimmen schneller Szenen mit viel Bewegung und sorgt für ein klareres Bild.

In Fall von Bildrauschen sollten Sie Motion Plus deaktivieren Aus. Wenn Motion Plus auf Benutzerdef eingestellt ist, können Sie Unschärfemind., Judder-Minderung einstellen oder ein manuelles durchführen. durchführen.

Wenn Motion Plus auf Demo eingestellt ist, können Sie den Unterschied zwischen aktivierter und deaktivierter Funktion darstellen.

Unschärfemind.: Hiermit passen Sie die Unschärfeminderung bei Videosignalen an.

Judder-Minderung: Hiermit passen Sie die Minderung stockender Bewegungen beim Abspielen von Filmen an.

Zurücksetzen: Hiermit setzen Sie die benutzerdefinierten Einstellungen zurück.

■Autom. Schutzzeit (nach 2 Std. / 4 Std. / 8 Std. / 10 Std. / Aus): Wenn der Bildschirm über einen längeren, vom Benutzer festgelegten Zeitraum hinweg das gleiche Standbild anzeigt, wird der Bildschirmschoner aktiviert, um die Entstehung von Nachbildern auf dem Bildschirm zu verhindern.

Fernsehen mit der 3D-Funktion

WICHTIGE GESUNDHEITS- UND SICHERHEITSHINWEISE FÜR 3D-BILDER

Lesen Sie die folgenden Sicherheitshinweise, ehe Sie die 3D-Funktion des Fernshgeräts verwenden.

AOHTUNG

Manche Fernsehzuschauer empfinden Unwohlsein mit Schwindel, Übelkeit und Kopfschmerz, wenn sie 3D-Fernsehbilder ansehen. Wenn bei Ihnen solche Symptome auftreten, hören Sie auf, 3D-Fernsehbilder anzusehen, nehmen Sie die 3D-Aktivbrille ab und legen Sie eine Pause ein.

Längeres Fernsehen mit 3D-Bildern kann zu Ermüdungserscheinungen der Augen führen. Wenn bei Ihnen Ermüdungserscheinungen der Augen auftreten, hören Sie auf, 3D-Fernsehbilder anzusehen, nehmen Sie Ihre 3D-Aktivbrille ab und legen Sie eine Pause ein.

Der verantwortungsvolle Erwachsene kontrolliert Kinder, die die 3D-Funktion verwenden, in kürzeren Abständen. Wenn sich die Kinder über müde Augen, Kopfschmerzen, Schwindel oder Übelkeit beklagen, sollten sie aufhören, 3D-Fernsehbilder zu sehen, und stattdessen eine Pause einlegen.

Verwenden Sie die 3D-Brille nicht für andere Zwecke (z. B.: als Brille, Sonnenbrille, Schutzbrille usw.)

Verwenden Sie die 3D-Funktion oder die 3D-Aktivbrille nicht, während Sie umhergehen oder sich bewegen. Wenn Sie die 3D-Funktion oder die 3D-Aktivbrille verwenden, während Sie sich umherbewegen, kann es möglicherweise zu Verletzungen kommen, weil Sie gegen Gestände stoßen, stolpern oder hinfallen.

3D

Mit dieser aufregenden neuen Funktion können Sie Inhalte räumlich anzeigen. Damit Sie diese Funktion voll genießen können, müssen Sie eine Samsung-3D-Brille (SSG-2100AB, SSG-2200AR, SSG-2200KR) erwerben.

Die 3D-Brille von Samsung wird gesondert vertrieben. Weitere Informationen erhalten Sie bei dem Händler, bei dem Sie das Fernsehgerät gekauft haben.

3D-Sender SAMSUNG

Wenn sich ein Hindernis zwischen dem Sender und der 3D-Brille befindet, tritt möglicherweise nicht der richtige 3D-Effekt ein.

■ 3D-Modus: Wählen Sie das 3D-Eingangsformat.

Wenn Sie den 3D-Effekt voll erfahren möchten, setzen Sie zuerst die 3D-Brille auf, mit der Sie das beste 3D-Erlebnis erzielen, und wählen Sie dann 3D-Modus aus der nachfolgenden Liste aus.

Sehalten Sie die 3D-Aktivbrille ein, wenn Sie 3D-Bilder sehen.

3D-Modus Funktion
Aus Deaktiviert die 3D-Funktion.
	2D → 3D	Ändern eines 2D Bilds in 3D.
	Nebeneinander	Anzeigen von zwei Bildern neben einander.
	Oben und Unten.	Anzeigen von zwei Bildern über einander.
	Horizontal getrennt	Zeigt die Bilder für das linke und rechte Auge abwechselnd in Reihen an.
	Vertikale Streifen	Zeigt die Bilder für das linke und rechte Auge abwechselnd in Spalten an.
	Schachbrett	Zeigt die Bilder für das linke und rechte Auge abwechselnd in Pixeln an.
	Frequenz	Zeigt die Bilder für das linke und rechte Auge abwechselnd in Rahmen an.

„Nebeneinander“ und „Übereinander“ stehen nur bei den Auflösungen 720p, 1080i und 1080p in den Modi DTV, HDMI und USB zur Verfügung, oder nehmen Sie den PC-Anschluss mit einem HDMI/DVI-Kabel vor.
„Vertikale Streifen“, „Horizontal getrennt“ und „Schachbrett“ sind nur verfügbar, wenn die Signalquelle auf PC (mit Anschluss über HDMI/DVI-Kabel) eingestellt ist.
Bei „Frequenz“ wird die Frequenz (nur 60 Hz) angezeigt, wenn die Signalquelle auf PC eingestellt ist.

■ 3D → 2D (Aus / Ein): Anzeigen nur des Bilds für das linke Auge.

Diese Funktion ist deaktiviert, wenn der 3D-Modus auf „2D → 3D“ oder Aus eingestellt ist.
■3D-Blickwinkel: Die Gesamteinstellung der 3D-Perspektive.
Diese Funktion ist deaktiviert, wenn der 3D-Modus auf „2D → 3D“ oder Aus eingestellt ist.

■ Tiefe: Einstellen von Fokus / Tiefe im Modus „2D → 3D“.

Diese Funktion ist nur aktiviert, wenn der 3D-Modus auf „2D → 3D“ eingestellt ist.

■ Bildkorrektur: Anpassen des Bilds an das linke und rechte Auge.
3D-Autoansicht (Aus / Ein): Wenn 3D-Autoansicht aktiviert Ein ist, wird ein HDMI-Signal im Format „Nebeneinander“ mit einer der nachfolgenden Aufösungen automatisch auf 3D umgeschaltet. In diesem Fall müssen die richtigen 3D-Informationen im HDMI 3D-Standardformat gesendet werden.

Wenn ein 3D-Fehler auftritt, weil die 3D-Informationen fehlerhaft sind, deaktivieren Aus Sie 3D-Autoansicht und wählen Sie einen 3D-Modus manuell mit Hilfe der 3D-Taste oder dem entsprechenden Menübefehl.

Unterstützte Auflösungen (nur 16:9)

Auflösung Frequenz (Hz)

1280 x 720p 50 / 60 Hz

1920 x 1080i 50 / 60 Hz

1920 x 1080p 24 / 30 / 50 / 60 Hz

■ 3D-Optimierung: Gesamtanpassung der 3D-Effekte

Untersützte Auflösungen im HDMI PC-Modus

Die Auflösung für den HDMI PC-Modus ist für Eingangssignale mit 1920 x 1080 optimiert. Eine andere Eingabeauflösung als 1920 x 1080 kann in 3D oder im Vollbildmodus nicht richtig angezeigt werden.

So zeigen Sie ein 3D-Bild an

3D Um in 3D zu sehen, 3D-Brille aufsetzen und Ein/ Aus-Schalter der Brille drücken. Das Betr. von 3D-TV-Bildern über ein. läng. Zeitraum. k. die Augen ermüden u./od. Schwindelgefühl verursachen. OK Abbrechen Verschieben Engabe Beenden

3D Wählen Sie mit den Tasten LINKS/RECHTS der Fembedienung das passende Symbol zum Bild auf dem Bildschirm. 2D→3D Verschieben Eingabe → Beenden

Grundfunktionen

1. Drücken Sie auf die Taste CONTENT, damit das Menü Inhaltsbetrachtung angezeigt wird.

2. Drücken Sie dann auf ◀ oder ▶, und wählen Sie 3D. Um 3D-Bilder sehen zu können, tragen Sie eine 3D-Brille und schalten Sie die Brille ein.

3. Wählen Sie OK, und drücken Sie dann auf die ENTER.

4. Mit den Tasten ◀ oder ▶ auf Ihrer Fernbedienung wählen Sie den gewünschten 3D-Modus des Bilds.

Einige 3D-Modi werden nicht unterstützt (abhängig von Format und der Signalquelle)

Unterstützte Formate und technische Betriebsdaten für Standard-HDMI 3D.

Die nachfolgend angegebenen 3D-Formate werden vom HDMI-Verband empfohlen und müssen unterstützt werden.

Quellsignalformat Standard HDMI 1.4 3D

1920x1080p bei 24 Hz x 2 1920x2205p bei 24 Hz

1280x720p bei 60 Hz x 2 1280x1470p bei 60 Hz

1280x720p bei 50 Hz x 2 1280x1470p bei 50 Hz

Bei 3D-Videosignalen in einem der obigen Formate wird der Modus automatisch auf 3D-Modus umgeschaltet.

Für das HDMI 3D-Standardformat bei 24 Hz wird das Fernsehbild wie folgt optimiert:

- Auflösung im ersten Anzeigemodus: Wenn Motion Plus deaktiviert Aus, Klar oder auf bzw. Standard, eingestellt ist, können Sie das Video bei einer für die Auflösung des Quellsignals optimierten hohen Auflösung anzeigen.

– Anzeigemodus für Judder-Minderung: Wenn Motion Plus auf Glätten oder Benutzrdef., eingestellt ist, sehen Sie ein geglättetes Bild ohne Judder.

Vor dem ersten Verwenden der 3D-Funktion

HINWEIS

Wenn Sie 3D-Bilder unter einer Leuchtstoffröhre (50 Hz – 60 Hz) oder einer 3-Bandleuchte sehen, bemerken Sie bei schlechten Lichtverhältnissen (z. B. von einer Stroboskoplampe) möglicherweise ein leichtes Flackern. Dimmen Sie in diesem Fall das Licht oder schalten Sie es aus.

Der 3D-Modus wird in den folgenden Situationen automatisch deaktiviert: Wechseln des Kanals oder der Signalquelle und beim Zugriff auf Media Play oder Internet@TV.

Manche Bildfunktionen werden im 3D-Modus deaktiviert.

Auf dem Touchscreen der Fernbedienung ist keine 3D-Anzeige möglich.

Datendienste (MHEG / MHP) stehen im 3D-Modus nicht zur Verfügung.

8D-Brillen anderer Hersteller werden möglicherweise nicht unterstützt.

- Wenn das Fernsehgerät erstmals angeschaltet wird, kann es eine Weile dauern, bis die 3D-Anzeige optimiert ist.

•Die 3D-Aktivbrille funktioniert möglicherweise nicht korrekt, wenn in der Nähe der Brille oder des Fernsehgeräts andere 3D-Geräte oder elektronische Apparate eingeschaltetet sind. Wenn ein solches Problem auftritt, halten Sie andere elektronische Geräte so weit wie möglich von der 3D-Brille entfernt.

Wenn Sie Bilder aus einer 3D-Quelle mit 50 Hz und aktiviertem Spielemodus ansehen, nehmen optisch sensible Seher bei hellen Abbildungen möglicherweise ein Flimmern wahr.

Die Fotos aus Media Play werden nur im Modus „2D → 3D“ angezeigt.

Wenn Sie beim Fernsehen mit 3D-Aktivbrille auf der Seite liegen, ist das Bild möglicherweise dunkel oder gar nicht sichtbar.

Wenn Sie 3D-Filme anschauen, achten Sie darauf, innerhalb des Betrachtungswinkels und der optimalen Fernsehdistanz zu bleiben.

– Andernfalls können Sie die 3D-Effekte möglicherweise nicht richtig genießen.

Der ideale Betrachtungsabstand beträgt mindestens das Dreifache der Bildschirmhöhe. Wir empfehlen, sich so hinzusetzen, dass die Augen des Betrachters auf einer Höhe mit dem Bildschirm liegen.

Bild zurücksetzen (OK / Abbr.)

Zurücksetzeb Ihres aktuellen Bildmodus auf ihre Standardeinstellungen.

Einstellen des Fernsehgeräts mithilfe Ihres PCs

Stellen Sie die Signalquelle auf PC ein.

Autom. Einstellung TOOLS

Stellen Sie die Frequenzen/Positionen ein und lassen Sie die Feinstellung automatisch durchführen.

Nicht verfügbar bei Anschluss mit einem HDMI/DVI-Kabel.

PC-Bildschirm

Grob / Fein: Entferneb oder Reduzieren von Bildrauschen. Falls sich das Bildrauschen durch die Feinabstimmung allein nicht beheben lässt, stellen Sie zunächst die Frequenz möglichst genau ein (Grob) Führen Sie dann erneut eine Feinabstimmung durch. Nachdem Sie das Bildrauschen durch die Grob- und Feinabstimmung des Bildes verringert haben, stellen Sie die Position des Bildes so ein, dass es auf dem Bildschirm zentriert ist.
■ Position: Einstellen der Position des PC-Fensters mit den Richtungstasten (▲ / ▼ / ◀ / ▶).
■ Bild zurücksetzen : Zurücksetzen des Bilds auf die Standardwerte.

Verwenden Ihres Computers als Computerbildschirm (PC)

Konfigurieren Ihrer PC-Software (unter Windows XP) Je nach der Version von Windows und der Grafikkarte können die tatsächlich angezeigten Dialogfelder auf Ihrem PC abweichen. In fast jedem Fall aber werden die gleichen grundlegenden Einstellungen vorgenommen. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Händler.)

1. Klicken Sie im Startmenü von Windows auf „Systemsteuerung“.
2. Wenn das Fenster der Systemsteuerung angezeigt wird, klicken Sie auf „Darstellung und Designs“. Ein Dialogfeld wird geöffnet.
3. Klicken Sie auf „Anzeige“. Anschließend wird ein Dialogfeld angezeigt.
4. Klicken Sie nun auf die Registerkarte „Einstellungen“.
5. Stellen Sie die Bildschirmauflösung auf folgenden Wert: [1920 x 1080 Pixel]
6. Wenn das Dialogfeld eine Option für die Bildschirmfrequenz enthält, muss als Einstellung „60“ oder „60 Hz“ ausgewählt werden. Andernfalls klicken Sie einfach auf OK, um das Dialogfeld zu schließen.

Tonmenü

Ändern des Tonmodus

■Standard: Auswahl des normalen Tonmodus.

■ Musik: Betont die Musik im Verhältnis zu Stimmen.
■ Film: Ermöglicht optimale Tonwiedergabe für Filme.
■ Klare Stimme: Betont Stimmen im Verhältnis zu anderen Geräuschen.
■ Verstärken : Erhöht die Lautstärke hochfrequenter Töne, damit hörgeschädigte Personen den Ton besser verstehen können.

Anpassen der Toneinstellungen

Equalizer

Anpassen des Tonmodus (nur im Standardmodus).

■ Balance L/R: Anpassen der Balance zwischen dem linken und dem rechten Lautsprecher.
100Hz / 300Hz / 1 kHz / 3 kHz / 10 kHz (Einstellung der Frequenzbänder): Einstellen der Lautstärke für die unterschiedlichen Frequenzbänder.
Zurückset.: Zurücksetzen der Equalizereinstellungen auf die Standardwerte.

Tonsystem, usw.

SRS TruSurround HD (Aus / Ein)

TOOLS

(nur im Standardtonmodus)

Diese Funktion ermöglicht durch HRTF-Technologie (Head Related Trasfer Function) virtuellen 5.1 Kanalton bei einem einzigen Lautsprecherpaar.

SRS

SRS TruDialog (Aus / Ein)

(nur im Standardtonmodus)

Mitr dieser Funktion können Sie die Lautstärke einer Stimme gegenüber der Hintergrundmusik oder den Toneffekten erhöhen, so dass Dialoge besser zu verstehen sind.

Grundfunktionen

Wiedergabesprache

(nur digitale Sender)

Sie können die Standardsprache für Audio ändern.

Welche Sprache verfügbar ist, hängt von der jeweiligen Sendung ab.

Audioformat

(nur digitale Sender)

Wenn Sie für die Tonausgabe sowohl den Hauptlautsprecher als auch den Audioreceiver verwenden, kann es aufgrund der Geschwindigkeitsunterschiede beim Dekodieren durch die beiden Systeme zu einem Echoeffekt kommen. Verwenden Sie in diesen Fall die TV-Lautsprecher.

Audioformat-Option richtet sich nach der seiligen Sendung. Dolby Digital-5.1-Kanalton nt nur zur Verfügung, wenn Sie einen externer tsprecher über ein optisches Kabel anschließen.

Audio für Sehgeschädigte

(nicht überall verfügbar) (nur Digitalkanäle) Diese Funktion verarbeitet den Audiostream für den Audiokommentar AD (Audio Description), der vom Sender zusammen mit dem Vordergrundton übertragen wird.

AD AD

■Audio für Sehgeschädigte (Aus / Ein): Hiermit wird der Audiokommentar für Sehbehinderte ein- und ausgeschaltet.

■ Lautstärke: Hiermit regeln Sie die Lautstärke des Audiokommentars für Sehgeschädigte.

Autom. Lautst. (Aus / Normal / Nacht)

Wählen Sie Normal, um die verschiedenen Kanäle auf die gleiche Lautstärke einzustellen.

Nacht : Dieser Modus ermöglicht besseren Ton als der Modus Normal, denn er ist fast rauschfrei. Das ist beispielsweise bei Nacht nützlich.

Lautsprecher auswählen (Ext. Lautsprecher / TV-Lautsprecher)

Es kann aufgrund unterschiedlicher Decodierungsgeschwindigkeiten des Hauptlautsprechers und des Audioreceivers zu Echoeffekten kommen. Stellen Sie das Fernsehgerät in diesem Fall auf Ext. Lautsprecher ein.

Wenn Lautsprecher auswählen auf Ext. Lautsprecher eingestellt ist, funktionieren die Lautstärketasten und die Stummschaltung MUTE nicht und die Einstellmöglichkeiten für den Ton sind beschränkt. Wenn Lautsprecher auswählen auf Ext. Lautsprecher eingestellt ist.

TV-Lautsprecher: Aus, Ext. Lautsprecher: Ein Wenn Lautsprecher auswählen auf TV-Lautsprecher eingestellt ist.

TV-Lautsprecher: Ein, Ext. Lautsprecher: Ein Ohne Videosignal werden beide Lautsprecher stummgeschaltet.

Deutsch

Zusätzliche Einstellung

(nur digitale Sender)

■DTV-Audio-Lautst. (MPEG / HE-AAC): Mit

dieser Funktion können Sie die Ungleichheit eines Stimmensignals (dies ist eines der bei einer digitalen Fernsehsendung empfangenen Signale) auf die gewünschte Höhe reduzieren.

^2 Entsprechend dem Typ des Sendesignals kann MPEG / HE-AAC im Bereich von -10 dB bis 0 dB eingestellt werden. ^3 Um die Lautstärke zu erhöhen oder zu vermindern, stellen Sie den Bereich zwischen 0 bzw. -10 ein.

■ SPDIF-Ausgabe: SPDIF (Sony Philips Digital InterFace) ermöglicht digitalen Ton und reduziert die an Lautsprecher und verschiedene andere digitale Geräte (z. B. DVD-Player) übertragenen Störungen.

Audioformat: Während des Empfangs einer digitalen Fernsehsendung können Sie bei den Optionen PCM oder Dolby Digital.

Audioverzögerung: Korrektur von Audio/Video-Fehlsynchronisierungen (0 bis 250 ms), wenn Sie Fernsehsendungen oder Videos ansehen und die digitalen Audiosignale mit einem externen Gerät (z, B. einem AV-Receiver) ausgeben.

Dolby Digital-Komp. (Line / RF): Diese Funktion minimiert die Lautstärkeunterschiede zwischen einem Dolby Digital-Signal und einem Sprachsignal (d.h. MPEG-Audio, HE-AAC, ATV-Ton).

Wahlen Sie Line, um Ton mit großer Dynamik zu erzielen, und RF, um beispielsweise bei Nacht die Lautstärkeunterschiede zwischen lauten und leisen Tönen zu reduzieren.

Line: Hiermit stellen Sie die Lautstärke von Signalen mit mehr oder weniger als -31 dB (Bezugswert) auf entweder -20 dB oder -31 dB ein.

RF: Hiermit stellen Sie die Lautstärke von Signalen mit mehr oder weniger als -20 dB (Bezugswert) auf entweder -10 dB oder -20 dB ein.

Ton zurücksetzen (OK / Abbr.)

Hiermit setzen Sie alle Toneinstellungen auf die Standardwerte zurück.

Tonmodus auswähler TOOLS

Wenn Sie I-II Dual einstellen, wird der aktuelle Tonwiedergabemodus auf dem Bildschirm angezeigt.

I-II DUAL

	Audiosystem	Dual I-II	Standard
A2-Stereo	Mono Mono		Automatischer Wechsel
	Stereo	Stereo ↔ Mono
	Dual	Dual I ↔ Dual II	Dual I
NICAM Stereo	Mono Mono		Automatischer Wechsel
	Stereo	Mono ↔ Stereo
	Dual	Mono ↔ Dual I ∧ Dual II √	Dual I

Falls das Stereosignal schwach ist und automatisch umgeschaltet wird, sollten Sie zu mono wechseln.
Diese Funktion ist nur bei einem Stereosignal aktiviert.
Nur verfügbar, wenn die Eingangsquelle auf TV eingestellt ist.

Einstellungsmenü

Einstellen der Uhrzeit

Zeit

■ Uhr : Die Uhr muss eingestellt werden, damit Sie die verschiedenen Timerfunktionen des Fernsehgeräts verwenden können.

les Mal, wenn Sie die Taste INFO drücken, wird die aktuelle Zeit angezeigt.
Wenn Sie das Netzkabel ziehen, müssen Sie die Uhr erneut einstellen.

Uhrmodus (Auto / Manuell)

Sechach Sendestation und Signal ist die automatisch eingestellte Zeit möglicherweise nicht korrekt. In diesem Fall müssen Sie die Zeit manuell einstellen.
Die Antenne muss angeschlossen sein, damit die Zeit automatisch eingestellt werden kann.

Zeit einstellen: Manuelles Einstellen von Tag, Monat, Jahr, Stunde und Minute.

Verfügbar nur, wenn der Uhrmodus auf Manuell eingestellt ist.

Zeitzone (je nach Land): Wählen Sie Ihre Zeitzone.

Sie können diese Funktion nur verwenden, wenn Land auf Andere eingestellt ist.
Diese Funktion ist nur verfügbar, wenn die Uhrmodus aktiviert ist Ein.

Verwenden des Sleep-Timers

■Sleep-Timer TOOLS: Mit dieser Funktion wird das Fernsehgerät nach Ablauf einer vorher eingestellten Zeit automatisch abgeschaltet. (30, 60, 90, 120, 150 und 180 Minuten).

Um den Sleep-Timer abzubrechen, wählen Sie Aus.

Einstellen des Ein-/Ausschalttimers

Timer 1 / Timer 2 / Timer 3: Sie können drei verschiedene Einstellungen für den Ein-/Ausschalttimer vornehmen. Voraussetzung dafür ist, dass Sie die Uhr gestellt haben.

Timer 1 Ansehaltzeit Deaktiv. 00 00 Ausschaltzeit Deaktiv. 00 00 Lautstärke 10TVATV Quelle 1 TV-Empfang Kanal Wiederh. Einmal So Mo. Di. Mi. Do. Fr. Sa Verschieben Einstellen Eingabe Zurück

Anschaltzeit / Ausschaltzeit: Stellen Sie Stunde und Minute ein und aktivieren bzw. deaktivieren Sie die Funktion. (Wenn Sie mit den Einstellungen fertig sind, aktivieren Sie den Timer mit Aktivieren.)

Lautstärke: Stellen Sie die gewünschte Lautstärke ein.

Quelle: Sie können den TV oder USB-Inhalt einstellen, der beim automatischen Einschalten des Fernsehers wiedergegeben wird. (USB kann nur dann ausgewählt werden, wenn ein USB-Gerät an den Fernseher angeschlossen ist)

TV-Empfang (wenn Quelle auf TV eingestellt ist) : Wählen Sie ATV oder DTV.

Kanal (wenn Quelle auf TV eingestellt ist) : Wählen Sie den gewünschten Kanal.

Inhalt (wenn Quelle auf USB eingestellt ist) : Wählen Sie auf dem USB-Gerät einen Ordner mit Musik- oder Fotodateien, die beim automatischen Anschalten des Fernsehgeräts angezeigt werden.

HINWEIS

Die Timerfunktion arbeitet nicht fehlerfrei, wenn es auf dem USB-Gerät keine Musikdatei gibt oder der Ordner mit der Musikdatei nicht markiert ist.

Wenn auf dem USB-Gerät nur eine Fotodatei gespeichert ist, wird keine Diashow gestartet.

Wenn der Ordnername zu lang ist, kann der Ordner nicht ausgewählt werden.

Jedem USB-Gerät, das Sie verwenden, wird ein eigener Ordner zugewiesen. Wenn Sie mehr als eine SUB-Gerät den selben Typs verwenden, vergewissern Sie sich, dass die den einzelnen USB-Geräten zugewiesenen Ordner unterschiedliche Namen tragen.

Grundfunktionen

Wiederh.: Wählen Sie Einmal, Täglich, Mo - Fr, Mo - Sa, Sa - So oder Manuell, um den Wert Ihren Wünschen entsprechend einzustellen. Wenn Sie Manuell wählen, können Sie den Tag einstellen, an dem der Timer aktiviert werden soll.

Symbol √ zeigt an, dass der Tag gewählt ist.

Automatische Ausschaltung (nur dann verfügbar, wenn das Fernsehgerät von Timer eingeschaltet wurde): Um eine eventuelle Überhitzung zu verhindern, wird das Fernsehgerät nach 3 Stunden im Leerlauf automatisch ausgeschaltet.

Sperren von Programmen

Sicherheit

Der Eingabefenster für die PIN wird angezeigt, ehe das Einstellungsfenster geöffnet wird.
Geben Sie die vierstellige Standard-PIN ein: „0-0-0-0“. Ändern Sie die PIN mit der Option PIN ändern.

■ Kindersicherung (Aus / Ein): Sie können Kanäle im Kanal-Manager sperren, damit unberechtigte Benutzer, z. B. Kinder, für sie nicht geeignete Sendungen sehen.

Nur verfügbar, wenn die Eingang squelle auf TV eingestellt ist.

■Sicherungsstufe (je nach Land): Mit einem benutzerdefinierten 4-stelligen PIN-Code verhindern Sie, dass unbefugte Benutzer (z. B. Kinder), ungeeignete Sendungen sehen. Wenn der ausgewählte Kanal gesperrt ist, wird das Symbol „☐” angezeigt.

Alle zul.: Hiermit können Sie alle Altersbeschränkungen aufheben.

■ PIN ändern: Sie können Ihre zum Einrichten des Fernsehgeräts benötigte persönliche Kennnummer ändern.

Wenn Sie den PIN-Code vergessen haben, drücken Sie die Fernbedienungstasten in der angegebenen Reihenfolge, um die PIN auf „0-0-0-0“ zurückzusetzen: POWER (Aus) → MUTE → 8 → 2 → 4 → POWER (Ein).

Weitere Funktionen

Sprache

■Menüsprache: Einstellen der Menüsprache

■ Teletextsprache: Einstellen der gewünschten Teletextsprache.

Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist.

■Voreinstellung (Primäre Wiedergabesprache / Sekundäre Wiedergabesprache / Primäre Untertitelsprache / Sekundäre Untertitelsprache / Primäre Teletextsprache / Sekundäre Teletextsprache): Wählen Sie eine Sprache aus, die als Standardsprache verwendet wird, wenn Sie einen Kanal auswählen.

Untertitel

Mit diesem Menü legen Sie den Untertitelmodus fest.

■Untertitel (Aus / Ein): Untertitel aktivieren oder deaktivieren.
■Modus (Normal / Hörgeschädigt): Hiermit können Sie den Modus der Untertitelfunktion einstellen.
■Untertitelsprache: Hiermit können Sie die Untertitelsprache festlegen.

Wenn das Programm, das Sie gerade sehen, die Funktion Hörgeschädigt nicht unterstützt, wird selbst bei der Einstellung Normal automatisch die Einstellung Hörgeschädigt aktiviert.

Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist.

SUBT.

Digitaltext (Deaktivieren / Aktivieren)

(Nur Großbritannien)

Wenn das Programm mit Digitaltext gesendet wird, ist diese Funktion aktiviert.

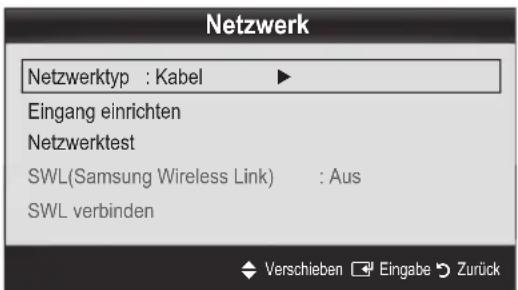

Netzwerk (Netzwerktyp / Netzwerk einrichten / Netzwerktest / SWL(Samsung Wireless Link) / SWL verbinden)

Genaue Beschreibungen zum Einstellen der Optionen finden Sie bei den Anweisungen zum „Netzwerkanschluss“ (s. 32).

Allgemein

■ Spielemodus (Aus / Ein): Wenn Sie eine Spielekonsole wie PlayStation™ oder Xbox™ anschließen, können Sie durch Auswählen des Spielemodus ein realitätsnaheres Spielerlebnis genießen.

HINWEIS

Vorsichtsmaßnahmen und Einschränkungen im Spielemodus

- Wenn Sie die Spielekonsole wieder vom Gerät trennen und ein anderes externes Gerät anschließen möchten, deaktivieren Aus Sie den Spielemodus mit Hilfe des Einrichtmenüs.

- Wenn Sie im Spielemodus das TV-Menü anzeigen, zittert das Bild leicht.

Spielemodus ist nicht verfügbar, wenn die Signalquelle auf TV oder PC eingestellt ist.

Nach dem Anschließen der Spielekonsole aktivieren Ein. Sie den Spielemodus. Sie bemerken möglicherweise reduzierte Bildqualität.

Bei aktiviertem Ein Spielemodus:

– Der Bildmodus ist eingestellt auf Standard und der Tonmodus auf Film.

- Der Equalizer ist nicht verfügbar.

■ BD Wise (Aus / Ein): Ermöglicht optimale Bildqualität für Samsung DVD, Blu-Ray und Heimkinoprodukte, die BD Wise unterstützen. Wenn BD Wise aktiviert Ein ist, wird der Bildmodus automatisch auf die optimale Auflösung eingestellt.

Verfügbar nur, wenn Sie über ein HDMI-Kabel Geräte von Samsung anschließen, die über BD Wise verfügen.

■ Menütransparenz (Hell / Dunkel): Stellen Sie die Transparenz des Menüs ein.

■ Schiebetaste (Aus / Ein): Sie können entscheiden, ob Sie das LED-Touchpad in der Mitte unter dem Standfuß verwenden wollen oder nicht.

Melodie (Aus / Gering / Mittel / Hoch): Verwenden Sie diese Funktion, wenn Sie möchten, dass beim Ein- oder Ausschalten des Fernsehgeräts eine Melodie abgespielt wird.

Melodie wird deaktiviert, wenn Sie FastStart aktivieren Ein.

■ FastStart (Aus / Ein): Mit dieser Funktion wird das Bild beim Einschalten des Fernsehgeräts schnell angezeigt.

Common Interface

CI-Menü: Hiermit kann der Benutzer seine Auswahl in dem vom CAM-Modul bereitgestellten Menü treffen. Wählen Sie das CI-Menü ausgehend vom Menü "PC-Karte".
■Anwendungsinformationen: Anzeigen von Informationen zu dem in den CI Steckplatz eingesetzen CAM und zur „CI“ oder „CI+“-Karte, die in das CAM eingesetzt wurde. Sie können das CAM-Modul unabhängig davon anschließen, ob das Fernsehgerät angeschaltet ist oder nicht.
1. Sie können das CI-CAM-Modul bei Ihrem nächsten Händler oder durch telefonische Bestellung erwerben.
2. Schieben Sie die „Cl“ oder „Cl+“-Karte in Richtung des Pfeils in das CAM-Modul ein, bis sie fest sitzt.
3. Setzen Sie das CAM mit der „Cl“ oder „Cl+“-Karte in Richtung des Pfeils so in den Common Interface-Steckplatz ein, dass es parallel zum Steckplatz ausgerichtet ist.
4. Kontrollieren Sie, ob Sie ein Bild sehen oder ein gestörtes Signal.

Fernbedienung

Schalten Sie die drahtlose Fernbedienung ein oder aus, bzw. lassen Sie drahtlose Fernbedienungen zu.

Unterstützungsmenü

Eigendiagnose

Der Selbsttest kann einige Minuten dauern. Dies ist eine normale Funktion des Fernsehgeräts.

Bildtest (Ja / Nein): Dient zur Analyse von Bildproblemen.
■ Audiotest (Ja / Nein): Verwenden Sie die integrierte Melodie, um Tonprobleme zu ermitteln.

Wenn die Fernsehlautsprecher keinen Ton ausgeben, müssen Sie vor dem Audiotest sicherstellen, dass Lautsprecher auswählen im Tonmenü auf TV-Lautsprecher eingestellt ist.

Die Melodie ist im Test auch dann zu hören, wenn Lautsprecher auswählen auf Ext. Lautsprecher eingestellt ist, oder wenn der Ton mit der Taste MUTE stumm geschaltet wurde.

■ Signalinformation: (Nur digitale Kanäle nur) Die Empfangsqualität des HDTV-Kanals ist entweder perfekt, oder die Kanäle sind nicht verfügbar. Stellen Sie Ihre Antenne so ein, dass die Signalstärke zunimmt.
■ Fehlerbehebung: Wenn das Fernsehgerät scheinbar ein Problem hat, schlagen Sie zuerst bei diesen Beschreibungen nach.

Wenn keiner dieser Tipps zur Fehlerbehebung hilft, wenden Sie sich an das Samsung-Kundendienstzentrum.

Grundfunktionen

Software-Update

Das Software-Update kann über das Fernsehsignal durchgeführt werden, oder durch Herunterladen der neuesten Firmware von samsung.com auf ein USB-Speichergerät.

Aktuelle Version gibt die Version der Software an, die bereits im Fernsehgerät installiert ist.

Die Software wird angegeben als „Jahr/Monat/Tag_Version“.

Software-Update

Aktuelle Version 2010/01/18_000001

PER USB

Online

PER Channel

Update im Standby : Aus

Verschieben Eingabe Zurück

Installieren der aktuellsten Version

■PER USB: Legen Sie ein USB-Laufwerk mit dem gespeicherten

Firmwareupgrade von samsung.com in das Fernsehgerät ein. Achten Sie beim Einspielen des Updates darauf, die Stromversorgung nicht zu unterbrechen und das USB-Laufwerk nicht zu entfernen, bis das Update abgeschlossen ist. Das Fernsehgerät wird automatisch ab- und wieder angeschaltet,

wenn das Firmwareupdate abgeschlossen ist. Nachdem die Software aktualisiert wurde, sind die Video- und Audioeinstellungen wieder auf die Standardwerte zurückgesetzt. Wir empfehlen, Ihre Einstellungen aufzuschreiben, damit Sie sie nach dem Update einfach wieder einstellen können.

Seitliches Anschlussfeld am Standfuß

USB 1 USB 2 oder USB-Laufwerk

■ Online: Aktualisierung der Software über das Internet.

Kündigurieren Sie zuerst Ihr Netzwerk. Detaillierte Verfahrensbeschreibungen zum Einrichten des Netzwerks finden Sie unter „Netzwerkverbindung“.
Wenn die Internetverbindung nicht richtig funktioniert, kann es sein, dass die Verbindung unterbrochen ist. Wiederholen Sie den Download-Versuch. Wenn das Problem fortbesteht, laden Sie per USB herunter und aktuilisieren Sie dann.

■ PER Channel: Aktualisierung der Software über das Sendesignal.

Wenn Sie diese Funktion während des
Übertragungszeitraums für Software wählen, sucht die Funktion automatisch nach neuer Software und lädt sie herunter.
Die zum Herunterladen der Software erforderliche Zeit hängt vom Signalstatus ab.

■ Update im Standby : Zur gewählten Zeit erfolgt das manuelle Update automatisch. Da die Stromversorgung des Geräts intern eingeschaltet wird, kann der LED-Bildschirm ein wenig beleuchtet sein. Dieser Zustand kann etwas mehr als eine Stunde andauern, bis die Softwareaktualisierung abgeschlossen ist.
■ Alternative Software (Sicherung): Anzeigen der Softwareversion, die mit Online heruntergeladen wurde. Wenn das Update im letzten Schritt unterbrochen wird, wird diese Funktion aktiviert.

HD-Anschlussplan

Beachten Sie diese Informationen, wenn Sie externe Geräte an den Fernseher anschließen.

Samsung kontaktieren

Zeigen Sie diese Informationen an, wenn Ihr Fernseher nicht ordnungsgemäß arbeitet oder wenn Sie die Software aktualisieren möchten. Sie können Informationen zu unseren Callcentern und zum Herunterladen von Produkten und Software finden.

Anschließen an einen PC

Mit Hilfe eines HDMI/DVI-Kabels oder eines D-Sub-Kabels

PC/DVI AUDIO IN USB 1.0V8 AVI Auto AVI USB 1.0V8 AVI 1.0V8 USB 1.0V8 AVI 1.0V8 USB 1.0V8 AVI 1.0V8 USB 1.0V8 AVI

Anzeigemodi (D-Sub- und HDMI/DVI-Eingang)

Die optimale Auflösung beträgt 1920 x 1080 bei 60 Hz.

Modus Auflösung		Horizontalfrequenz (kHz)	Vertikalfrequenz (Hz)	Piseltakt (MHz)	Synchronisationspolarität (H/V)
IBM	640 x 350	31,469	70,086	25,175	+/-
	720 x 400	31,469	70,087	28,322	-/+
MAC	640 x 480	35,000	66,667	30,240	-/-
	832 x 624	49,726	74,551	57,284	-/-
	1152 x 870	68,681	75,062	100,000	-/-
VESA CVT	720 x 576	35,910	59,950	32,750	-/+
	1152 x 864	53,783	59,959	81,750	-/+
	1280 x 720	56,456	74,777	95,750	-/+
	1280 x 960	75,231	74,857	130,000	-/+
VESA DMT	640 x 480	31,469	59,940	25,175	-/-
	640 x 480	37,861	72,809	31,500	-/-
	640 x 480	37,500	75,000	31,500	-/-
	800 x 600	37,879	60,317	40,000	+/+
	800 x 600	48,077	72,188	50,000	+/+
	800 x 600	46,875	75,000	49,500	+/+
	1024 x 768	48,363	60,004	65,000	-/-
	1024 x 768	56,476	70,069	75,000	-/-
	1024 x 768	60,023	75,029	78,750	+/+
	1152 x 864	67,500	75,000	108,000	+/+
	1280 x 1024	63,981	60,020	108,000	+/+
	1280 x 1024	79,976	75,025	135,000	+/+
	1280 x 720	45,000	60,000	74,250	+/+
	1280 x 800	49,702	59,810	83,500	-/+
	1280 x 800	62,795	74,934	106,500	-/+
	1280 x 960	60,000	60,000	108,000	+/+
	1360 x 768	47,712	60,015	85,500	+/+
	1440 x 900	55,935	59,887	106,500	-/+
	1440 x 900	70,635	74,984	136,750	-/+
	1600 x 1200	75,000	60,000	162,000	+/+
	1680 x 1050	65,290	59,954	146,250	-/+
VESA GTF	1280 x 720	52,500	70,000	89,040	-/+
	1280 x 1024	74,620	70,000	128,943	-/-
VESA DMT / DTV CEA	1920 x 1080p 67,500	60,000 148,500	+/+

HINWEIS

Bei einem Anschluss über HDMI/DVI-Kabel müssen Sie den HDMI IN 1(DVI)-Anschluss verwenden.

Das Zeilensprungverfahren wird nicht unterstützt.

Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird.

Separate- und Composite-Modus werden unterstützt. SOG (Sync On Green) wird nicht unterstützt.

Netzwerkverbindung

Sie können Ihr Fernsehgerät so einrichten, dass es über Ihr lokales Netzwerk (LAN) und eine Kabel- oder WLAN-Verbindung auf das Internet zugreifen kann.

Verbindung mit einem Kabelnetzwerk herstellen

Sie können Ihr Fernsehgerät auf dreierlei Weise an Ihr LAN anschließen:

- Sie können Ihr Fernsehgerät über den LAN-Anschluss auf der Rückseite des Geräts direkt über ein CAT5-Kabel an ein externes Modem und Ihr LAN anschließen. Siehe nachfolgende Abbildung.

- Sie können Ihr Fernsehgerät über den LAN-Anschluss auf der Rückseite des Geräts mit einem IP-Sharer verbinden, der an ein externes Modem angeschlossen ist, und so die Verbindung zum LAN herstellen. Verwenden Sie ein CAT5-Kabel für den Anschluss. Siehe nachfolgende Abbildung.

Modemanschluss an der Wand Externes Modem (ADSL / VDSL / Kabelfernsehen) IP-Sharer (mit DHCP-Server) LAN-Kabel LAN-Kabel LAN Adapter

- Je nachdem, wie Ihr Netzwerk aufgebaut ist, können Sie Ihr Fernsehgerät möglicherweise auch an Ihr LAN anschließen, indem Sie den LAN-Anschluss auf der Rückseite des Geräts direkt über ein CAT5-Kabel mit einer Netzwerkdose verbinden. Siehe nachfolgende Abbildung. Beachten Sie, dass die Netzwerkdose mit einem Modem oder Router irgendwo in Ihrem Haus verbunden sein muss.

LAN-Anschluss an der Wand Seitliches Anschlussfeld am Standfuß LAN-Kabel LAN Adapter

Wenn Sie ein dynamisches Netzwerk verwenden, sollten Sie ein ADSL-Modem oder einen Router verwenden, der DHCP (Dynamic Host Configuration Protocol) unterstützt. Modems und Router, die DHCP unterstützen, stellen für IP-Adresse, Teilnetzmaske, Gateway und DNS automatisch die Werte zur Verfügung, die Ihr Fernsehgerät benötigt, um auf das Internet zuzugreifen. Sie brauchen sie also nicht mehr manuell einzugeben. Die meisten Privatnetzwerk nutzen DHCP.

Manche Netzwerke erfordern jedoch eine statische IP-Adresse. Wenn Ihr Netzwerk eine statische IP-Adresse benötigt, müssen Sie die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS manuell über das Konfigurationsfenster Ihres Fernsehgeräts eingeben, wenn Sie die Netzwerkverbindung einrichten. Um die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS zu erhalten, wenden Sie sich an Ihren Internet Service Provider (ISP). Wenn Sie einen Windows-Computer einsetzen, können Sie diese Werte über Ihren Computer beziehen.

Sie können ADSL-Modems verwenden, die DHCP unterstützen, wenn Ihr Netzwerk eine statische IP-Adresse benötigt. Auch ADSL-Modems, die DHCP unterstützen, ermöglichen die Verwendung von statischen IP-Adressen.

Eingang einrichten (Auto)

Verwenden Sie Eingang einrichten - automatisch, wenn Sie Ihr Fernsehgerät an ein Netzwerk anschließen, das DHCP unterstützt. Um die Kabelnetzwerkverbindung Ihres Fernsehgeräts automatisch einzurichten, gehen Sie folgendermaßen vor:

So konfigurieren Sie automatisch

1. Schließen Sie Ihr Fernsehgerät wie im vorherigen Abschnitt beschrieben an Ihr LAN an.
2. Schalten Sie das Fernsehgerät ein, drücken Sie die MENU-Taste auf Ihrer Fernbedienung und dann ▲ oder ▼, um Einstell. zu wählen. Drücken Sie dann auf die ENTER 🔍.
3. Verwenden Sie die Tasten ▲ oder ▼, um Netzwerk im Menü Einstell. auszuwählen, und drücken Sie dann die ENTER ▶. Das Fenster Netzwerk wird geöffnet.

Netzwerk Netzwerktyp : Kabel ► Eingang einrichten Netzwerktest SWL(Samsung Wireless Link) : Aus SWL verbinden Verschieben ☐ Eingabe ➕ Zurück

1. Wählen Sie im Fenster Netzwerk den Netzwerktyp.
2. Stellen Sie Netzwerktyp auf Kabel ein.
3. Wählen Sie Eingang einrichten. Das Fenster Eingang einrichten wird geöffnet.

Eingang einrichten IP-Konfiguration : Auto ► IP-Adresse : Teilnetzmaske : Gateway : DNS : Auto DNS-Server :

1. Stellen Sie IP-Konfiguration auf Auto.
2. Mit Auto werden die erforderlichen Internetparameter automatisch bezogen und eingegeben.
   9 Drücken Sie auf der Fernbedienung die Taste RETURN, wenn Sie fertig sind.
3. Wenn die Funktion Netzwerk die Parameter für die Netzwerkverbindung nicht beziehen konnte, fahren Sie mit den Anweisungen für Manuell fort.

Eingang einrichten (Manuell)

Verwenden Sie Eingang einrichten - manuell, wenn Sie Ihr Fernsehgerät an ein Netzwerk anschließen, das eine statische IP-Adresse erfordert.

Beziehen der Werte für die Netzwerkverbindung

Um die Werte für die Netzwerkverbindung der meisten Windows-Computer abzurufen, gehen Sie folgendermaßen vor:

1. Klicken Sie mit der rechten Maustaste auf das Netzwerksymbol in der unteren rechte Ecke des Bildschirms.
2. Klicken Sie im angezeigten Kontextmenü auf Status.
3. Klicken Sie im angezeigten Dialogfeld auf die Registerkarte Unterstützung.
4. Klicken Sie auf der Registerkarte Unterstützung auf Details. Die Parameter der Netzwerkverbindung werden angezeigt.

Manuelle Konfiguration

Um die Kabelnetzwerkverbindung Ihres Fernsehgeräts manuell einzurichten, gehen Sie folgendermaßen vor:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im Abschnitt „So konfigurieren Sie automatisch“.
2. Stellen Sie IP-Konfiguration auf Manuell ein.
3. Drücken Sie die Taste ▼ Ihrer Fernbedienung, um in das erste Eingabefeld zu wechseln.
4. Geben Sie die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS-Server ein. Verwenden Sie die Zifferntasten auf Ihrer Fernbedienung, um Zahlen einzugeben, und die Pfeiltasten, um von einem Eingabefeld zum nächsten zu wechseln.
5. Drücken Sie auf der Fernbedienung die Taste RETURN, wenn Sie fertig sind.
6. Wählen Sie Netzwerktest, um die Internetverbindung zu überprüfen.

Verbindung mit einem Drahtlosnetzwerk herstellen

Um Ihr Fernsehgerät drahtlos an Ihr Netzwerk anzuschließen, benötigen Sie einen Funkrouter oder ein Funkmodem sowie einen Samsung WLAN-Adapter (WIS09ABGN2), den Sie mit dem hinteren oder seitlichen USB-Anschluss verbinden. Siehe nachfolgende Abbildung.

Seitliches Anschlussfeld am Standfuß

USB 1 ↔ USB 2 ↔ oder WLAN-Adapter von Samsung

Drahtloser IP-Sharer (Zugangspunkt mit DHCP-Server) LAN-Kabel LAN-Anschluss an der Wand

Wenn der USB 2-Anschluss an einen Samsung WLAN-Adapter angeschlossen ist, können Sie USB 1 möglicherweise nicht verwenden. Wir empfehlen, den Samsung WLAN-Adapter an USB 1 anzuschließen.

Der Samsung WLAN-Adapter unterstützt die Kommunikationsprotokolle IEEE 802.11 A/B/G und N. Samsung empfiehlt, IEEE 802.11 N zu verwenden. Wenn Sie Video über die IEEE 802.11B/G-Verbindung anzeigen, wird das Videobild möglicherweise nicht ohne Unterbrechungen angezeigt.

HINWEIS

Sie müssen den „Samsung Wireless LAN Adapter“ (WIS09ABGN2) verwenden, wenn Sie mit einem Drahtlosnetzwerk arbeiten möchten.

Wenn Sie mit einem Drahtlosnetzwerk arbeiten möchten, müssen Sie Ihr Fernsehgerät an einen drahtlosen IP-Sharer anschließen. Wenn der drahtlose IP-Sharer DHCP unterstützt, kann Ihr Fernsehgerät über DHCP oder über eine statische IP-Adresse mit dem Drahtlosnetzwerk verbunden werden.

Wählen Sie einen zurzeit unbenutzten Kanal für den drahtlosen IP-Sharer. Wenn der für den drahtlosen IP-Sharer eingestellte Kanal von einem anderen Gerät in der Nähe belegt ist, führt dies zu Störungen und die Datenübertragung scheitert.

Wenn Sie ein anderes Sicherheitssystem als die nachfolgend angeführten verwenden, so kann es zusammen mit dem Fernsehgerät nicht eingesetzt werden.

Wenn Sie im 802.11N-Modus Pure High-throughput (Greenfield) wählen und als Verschlüsselungstyp ist für Ihren Zugangspunkt WEP, TKIP oder TKIP-AES (WPS2Mixed) eingestellt, so unterstützt das Samsung-Fernsehgerät eine Verbindung gemäß der Spezifikation für die neue Wi-Fi-Zertifizierung nicht.

Wenn Ihr Zugangspunkt WPS (Wi-Fi Protected Setup) unterstützt, können Sie die Netzwerkverbindung mittels PBC (Push Button Configuration) oder PIN (Personal Identification Number) herstellen. WPS konfiguriert den SSID- und WPA-Schlüssel in jedem Modus automatisch.

Wenn Ihr Router, Modem oder Gerät nicht zertifiziert ist, kann es die Verbindung zum Fernseher möglicherweise nicht über den „Samsung WLAN Adapter“ herstellen.

Verbindungsmethoden Sie können die WLAN-Verbindung auf sechs Arten einrichten.

– Samsung Auto-Konfiguration
- PBC (WPS)
– Automatisches Setup (mit der automatischen Netzwerksuche)
-Manuelles Setup
- SWL(Samsung Wireless Link)
- Ad-hoc

Es kann sein, dass der Samsung WLAN-Adapter nicht erkannt wird oder nicht korrekt arbeitet, wenn eine Verbindung über einen USB-Hub oder über ein anderes als das von Samsung mitgelieferte USB-Verlängerungskabel hergestellt wird.

Hinweis

Das Bild kann bei manchen Kanälen gestört oder verrauscht sein, wenn das Fernsehgerät an den WLAN-Adapter von Samsung angeschlossen ist. Schließen Sie in solch einem Fall den Samsung WLAN-Adapter mit einem USB-Kabel an einer Stelle an, wo keine Funkinterferenzen auftreten.

De Samsung WLAN-Adapter sollte in einem störungsfreien Bereich installiert werden, um Interferenzen zwischen dem Adapter und dem Tuner zu vermeiden.

Methode 1

Komponenten: Verlängerungskabel, Klettband

Komponenten: Verlängerungskabel, Klettband

Eingang einrichten (Samsung Auto-Konfiguration)

Diese Funktion steht für Zugangspunkte zur Verfügung, die Samsung Auto Configuration unterstützen. Wenn Ihr Zugangspunkt dies nicht unterstützt, können Sie die Verbindung über PBC (WPS), automatische Netzwerksuche oder manuell herstellen.

Diese Funktion ist verfügbar, wenn

SWL(Samsung Wireless Link) deaktiviert ist Aus.

Sie können unter www.samsung.com nach Geräten suchen, die Samsung Auto Configuration unterstützen.

Autokonfiguration

1. Stellen Sie den Zugangspunkt und das Fernsehgerät neben einander und schalten Sie sie ein.

Da sich die Startzeiten der jeweiligen Anwendungen unterscheiden, kann es sein, dass Sie etwa 2 Minuten warten müssen.

Wenn das LAN-Kabel bei Samsung-Autokonfiguration an den WAN-Anschluss des Zugangspunkts angeschlossen wird, können Sie den Vorgang bis zum Internetverbindungstest durchführen. Wenn Sie es nicht anschließen, überprüft Samsung-Autokonfiguration nur den Anschluss des Geräts an den Zugangspunkt (nicht aber die Internetverbindung).

1. Schließen Sie den Samsung WLAN-Adapter nach 2 Minuten an das Fernsehgerät an. Wenn der Samsung WLAN-Adapter eingerichtet ist, wird ein Popup-Fenster geöffnet.

2. Sobald die Verbindung hergestellt ist, stellen Sie den Zugangspunkt parallel in einem Abstand von maximal 25 cm neben den Samsung WLAN-Adapter.

3. Warten Sie, bis die Verbindung automatisch hergestellt wurde.

Wenn Sie Ihr Fernsehgerät über Samsung-Autokonfiguration nicht mit Ihrem Zugangspunkt verbinden können, wird ein Popupfenster geöffnet, mit dem Sie über den Fehlschlag informiert werden. Setzen Sie den Zugangspunkt zurück, und wiederholen Sie den Versuch. Wenn die Verbindung wieder nicht aufgebaut wird, wählen Sie eine der anderen Verbindungsmethoden (PBC (WPS), Auto oder Manuell.

1. Nachdem die Verbindung steht, stellen Sie den Sharer am gewünschten Standort auf.

Wenn sich die Einstellungen des Zugangspunkts geändert haben oder wenn Sie den Zugangspunkt nach dem Kauf erstmals verwenden, müssen Sie den Vorgang ab dem ersten Schritt wiederholen.

Erweiterte Funktionen

Eingang einrichten (PBC (WPS))

Einrichten mit PBC (WPS)

Wenn Ihr Router eine PBC (WPS)-Taste aufweist, gehen Sie folgendermaßen vor:

1. Schließen Sie Ihr Fernsehgerät wie im vorherigen Abschnitt beschrieben an Ihren Samsung WLAN-Adapter an.
2. Schalten Sie das Fernsehgerät ein, drücken Sie die MENU-Taste auf Ihrer Fernbedienung und dann ▲ oder ▼, um Einstell. zu wählen. Drücken Sie dann auf die ENTER ▼.
3. Verwenden Sie die Tasten ▲ oder ▼, um Netzwerk im Menü Einstell. auszuwählen, und drücken Sie dann die ENTER ↙.
4. Wählen Sie im Fenster Netzwerk den Netzwerktyp.
5. Stellen Sie Netzwerktyp auf Drahtlos.
6. Wählen Sie Eingang einrichten. Das Fenster Eingang einrichten wird geöffnet.

Eingang einrichten Wählen Sie ein Netzwerk : Nicht gewählt ▶ IP-Konfiguration : Auto IP-Adresse : Teilnetzmaske : Gateway : DNS : Auto DNS-Server :

1. Drücken Sie die rote Taste Ihrer Fernbedienung.
2. Drücken Sie innerhalb von 2 Minuten die PBC (WPS)-Taste am Router. Ihr Fernsehgerät bezieht automatisch alle benötigten Netzwerkeinstellungen und stellt die Verbindung zu Ihrem Netzwerk her.
3. Nachdem die Netzwerkverbindung eingerichtet ist, drücken Sie auf die RETURN-Taste, um das Fenster Eingang einrichten zu schließen.

Eingang einrichten (Auto)

Die meisten Funknetzwerke verfügen über ein optionales Sicherheitssystem, mit dem alle Geräte, die auf das Netzwerk zugreifen wollen, einen verschlüsselten Sicherheitscode (den so genannten Zugriffs- oder Sicherheitsschlüssel) übertragen müssen. Als Sicherheitsschlüssel dient ein Kennwort (normalerweise ein Wort bestimmter Länge oder einer definierte Anzahl von Buchstaben und Zahlen), das Sie eingeben mussten, als Sie die Sicherheitsmerkmale Ihres Funknetzwerks konfigurierten. Wenn Sie diese Methode verwenden, um die Netzwerkverbindung einzurichten und Sie verwenden einen Sicherheitsschlüssel für Ihr Funknetzwerk, müssen Sie bei der Konfiguration das Kennwort eingeben.

So konfigurieren Sie automatisch

Um die Funknetzwerkverbindung automatisch einzurichten, gehen Sie folgendermaßen vor:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im Abschnitt „Einrichten mit PBC (WPS)”.
2. Wählen Sie durch Drücken der Taste ▼ die Option IP-Konfiguration, und drücken Sie dann die ENTER ▼. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Auto, und drücken Sie dann die ENTER ▼.
3. Wählen Sie Wählen Sie ein Netzwerk durch Drücken der Taste ▲, und drücken Sie dann die ENTER☐. Die Netzwerk funktion sucht nach verfügbaren Funknetzwerken. Nach Abschluss der Suche wird eine Liste der verfügbaren Netzwerke angezeigt.
4. Markieren Sie durch Drücken der Tasten ▲ oder ▼ ein Netzwerk in der Netzwerkliste, und drücken Sie dann die ENTER 🔍.

Wenn der Zugangspunkt ausgeblendet (versteckt) ist, müssen Sie Netzwerk hinzufügen wählen und den Name des Netzwerks (SSID) sowie den Sicherheitsschlüssel richtig eingeben, um die Verbindung aufzubauen.

1. Wenn das Sicherheitsfenster zur Eingabe der PIN geöffnet wird, fahren Sie mit Schritt 6 fort. Wenn das Fenster für die Netzwerkverbindung geöffnet wird, fahren Sie mit Schritt 10 fort.
2. Wählen Sie mit den Tasten ▲ oder ▼ die Option Sicherheit oder PIN. In den meisten Privatnetzwerken verwenden Sie Sicherheit (für Sicherheitsschlüssel). Das Fenster Sicherheit wird geöffnet.

Eingang einrichten Sicherheitsschlüssel 0 einge. 0-9 Zahl A Klein B Entfernen C Leertaste Verschieben Eingabe Zurück

1. Geben Sie im Fenster Sicherheit das Kennwort Ihres Netzwerks ein.

Sie können das Kennwort wahrscheinlich in einem der Konfigurationsfenster finden, die Sie beim Einrichten des Routers oder Modems verwendet hatten.

1. Bei der Eingabe des Kennworts beachten Sie diese allgemeinen Hinweise:

– Drücken Sie auf die Zifferntasten Ihrer Fernbedienung, um Zahlen einzugeben.
- Verwenden Sie die Navigationstasten Ihrer auf der Fernbedienung, um im Fenster Sicherheitsschlüssel zwischen den Schaltflächen zu wechseln.
– Drücken Sie die rote Taste, um zwischen Groß- und Kleinschreibung umzuschalten oder um Zeichen/Symbole anzuzeigen.
- Wenn Sie einen Buchstaben oder ein Symbol eingeben möchten, navigieren Sie zu dem Buchstaben oder Symbol und drücken Sie dann die ENTER.
– Um den letzten Buchstaben oder die letzte Zahl zu löschen, drücken Sie auf die grüne Taste Ihrer Fernbedienung.
– Zur Eingabe eines Leerzeichens drücken Sie die gelbe Taste auf Ihrer Fernbedienung.

1. Wenn Sie fertig sind, drücken Sie die blaue Taste Ihrer Fernbedienung. Das Fenster Netzwerkverbindung wird geöffnet.
2. Warten Sie, bis die Verbindungsbestätigung angezeigt wird, und drücken Sie dann die ENTER. Das Fenster Eingang einrichten wird wieder angezeigt.
3. Um die Verbindung zu testen, drücken Sie die Taste RETURN, um Netzwerktest zu wählen, und drücken Sie dann die ENTER.

Eingang einrichten (Ad-Hoc)

Mit dem „Samsung Wireless LAN Adapter“ können Sie die Verbindung zu einem Mobilgerät mit Hilfe eines Peer-to-Peer-Netzwerks auch ohne Zugriffspunkt herstellen.

Funktion ist verfügbar, wenn

SWL(Samsung Wireless Link) deaktiviert ist Aus.

So stellen Sie eine Verbindung mit einem neuen Ad-hoc-Netzwerk her

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im Abschnitt „Einrichten mit PBC (WPS)” (s. 36).
2. Wählen Sie Wählen Sie ein Netzwerk. Eine Liste der Geräte/Netzwerke wird angezeigt.
3. In der Geräteliste drücken Sie die blaue Taste auf der Fernbedienung.

Die Meldung Ad-hoc ist eine direkte Wi-Fi-Verbindung mit dem Mobiltelefon oder PC. Möglicherweise ist das vorhandene Netzwerk funktional eingeschränkt. Möchten Sie die Netzwerkverbindung wechseln? wird angezeigt.

1. Geben Sie den generierten Name des Netzwerks (SSID) und den Sicherheitsschlüssel in das Gerät ein, mit dem Sie sich verbinden möchten.

So stellen Sie eine Verbindung mit einem vorhandenen Ad-hoc-Gerät her

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im Abschnitt „Einrichten mit PBC (WPS)” (s. 36).
2. Wählen Sie Wählen Sie ein Netzwerk. Die Geräte-/Netzwerkliste wird angezeigt.
3. Wählen Sie ein Gerät aus der Geräteliste.
4. Wenn ein Sicherheitsschlüssel erforderlich ist, geben Sie diesen ein.

Wenn das Netzwerk nicht fehlerfrei arbeitet, kontrollieren Sie noch einmal Name des Netzwerks (SSID) und den Sicherheitsschlüssel. Ein falscher Sicherheitsschlüssel kann Störungen verursachen.

Eingang einrichten (Manuell)

Wenn keine andere Methode funktioniert, müssen Sie die Werte für die Netzwerkkonfiguration manuell eingeben.

Beziehen der Werte für die Netzwerkverbindung

Um die Werte für die Netzwerkverbindung der meisten Windows-Computer abzurufen, gehen Sie folgendermaßen vor:

1. Klicken Sie mit der rechten Maustaste auf das Netzwerksymbol in der unteren rechte Ecke des Bildschirms.
2. Klicken Sie im angezeigten Kontextmenü auf Status.
3. Klicken Sie im angezeigten Dialogfeld auf die Registerkarte Unterstützung.
4. Klicken Sie auf der Registerkarte Unterstützung auf Details. Die Netzwerkeinstellungen werden angezeigt.

Erweiterte Funktionen

Manuelle Konfiguration

Um die Werte für die Netzwerkverbindung manuell einzugeben, gehen Sie folgendermaßen vor:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im Abschnitt „Einrichten mit PBC (WPS)” (s. 36).

2. Wählen Sie durch Drücken der Taste ▼ die Option IP-Konfiguration, und drücken Sie dann die ENTER ▼. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Manuell, und drücken Sie dann die ENTER ▼.

3. Drücken Sie die Taste ▼, um in das erste Eingabefeld (für die IP-Adresse) zu wechseln.

4. Geben Sie Zahlen mit den Zifferntasten ein.

5. Wenn Sie die Eingabe in einem Feld abgeschlossen haben, wechseln Sie mit der Taste ▶ zum jeweils nächsten Feld. Sie können auch die anderen Pfeiltasten verwenden, um sich nach oben, unten oder zurück zu navigieren.

6. Geben Sie die Werte für IP-Adresse, Teilnetzmaske und Gateway ein.

7. Wechseln Sie mit der Taste ▲ oder ▼ nach DNS.

8. Drücken Sie die ▼-Taste, um zum ersten Feld für die DNS-Eingabe zu wechseln. Geben Sie die Ziffern wie oben beschrieben ein.

9. Wenn Sie damit fertig sind, drücken Sie die ▲-Taste, um zu Wählen Sie ein Netzwerk zu wechseln. Wählen Sie Ihr Netzwerk und drücken Sie dann auf die ENTER.

10. Fahren Sie nun mit Schritt 4 der Beschreibung unter „So konfigurieren Sie automatisch“ (s. 36) fort, und befolgen Sie die Anweisungen ab diesem Punkt.

SWL(Samsung Wireless Link)

Mit dieser Funktion können Sie ein Samsung-Gerät anschließen, dass PBC (WPS) mit Ihrem Fernsehgerät unterstützt. Sie können auch dann Geräte an Ihren Fernseher anschließen, wenn kein Sharer an das Fernsehgerät angeschlossen ist.

Uni Internet@TV zu verwenden, muss der Zugriffspunkt mit dem Funknetzwerk verbunden sein.

Nur Sharer im 2,4 Ghz-Band werden unterstützt. Sharer im 5 Ghz-Band werden nicht unterstützt.

SWL verbinden

Sie können Geräte, die PBC (WPS) unterstützen, direkt an Ihren Fernseher anschließen.

Diese Funktion ist verfügbar, wenn SWL(Samsung Wireless Link) deaktiviert ist Ein.

Verbinden mit Samsung Wireless Link

Das Verfahren zum Aufbauen einer Verbindung ist nachfolgend beschrieben.

1. Befolgen Sie die Anweisungen der Schritte 1 bis 5 im Abschnitt „Einrichten mit PBC (WPS)” (s. 36).

2. Wählen Sie SWL (Samsung Wireless Link) mit der ▼-Taste, und drücken Sie die ENTER☐, um die Funktion zu aktivieren.

3. Wählen Sie SWL verbinden mit der ▼-Taste, und drücken Sie die ENTER ↙.

4. Wenn die Meldung „Drücken Sie die PBC-Taste auf dem Gerät, das durch den PBC(WPS) unterst. wird, um sich innerh. von 120 Sek. zu verb.“ angezeigt wird, drücken Sie die PBC-Taste, um die Verbindung herzustellen.

Weitere Informationen erhalten Sie im Handbuch zur WLAN-Konfiguration des Geräts, das Sie anschließen möchten.

1. Wenn das Gerät nach Beginn mit Zählung im Meldungsfenster richtig mit dem Fernsehgerät verbunden ist, wird das Meldungsfenster automatisch geschlossen.

Wenn die Verbindung fehlschlägt, wiederholen Sie den Versuch nach 2 Minuten.

Ihr Fernsehgerät bekommt keine Verbindung mit dem Internet

Es kann sein, dass Ihr Fernseher keine Internetverbindung aufbauen kann, weil Ihr ISP die MAC-Adresse (eine eindeutige Kennnummer) Ihres PCs oder Modems registriert hat, und anhand dieser die Authentifizierung vornimmt, wenn Sie sich mit dem Internet verbinden. Auf diese Weise soll unbefugter Zugriff verhindert werden. Da Ihr Fernsehgerät eine andere Mac-Adresse besitzt, kann Ihr ISP diese Adresse bei der Authentifizierung nicht verifizieren und Ihr Fernsehgerät kann sich nicht mit dem Internet verbinden. Fragen Sie in diesem Fall Ihren Internetprovider, auf welche Weise die Verbindung durch andere Geräte als Ihren PC (z. B. Ihr Fernsehgerät) hergestellt werden kann. Wenn Ihr Internet-Provider eine Kennung oder ein Kennwort erfordert, um die Verbindung zum Internet herzustellen, kann Ihr Fernsehgerät möglicherweise keine Internetverbindung aufbauen. Wenn dies der Fall ist, müssen Sie Ihre ID oder Ihr Kennwort eingeben, wenn Sie eine Internetverbindung herstellen möchten. Die Internetverbindung kann auch aufgrund von Problemen mit der Firewall fehlschlagen. Setzen Sie sich in diesem Fall mit Ihrem Internetprovider in Verbindung.

Wenn Sie selbst dann noch keine Internetverbindung aufbauen können, nachdem Sie die Anweisungen Ihres Internet-Providers eingehalten haben, setzen Sie sich unter 1-800-SAMSUNG mit Samsung Electronics in Verbindung.

Media Play

Mit dieser Funktion können Sie auf einem USB-Speichermedium (MSC) oder Ihrem PC gespeicherte Fernsehsendungen, Foto-, Musik und/oder Filmdateien

MediaPlay TV-Aufzeichnung SJM Gerät wechs. Geräte anzeigen Eingabe Zurück

Anschließen eines USB-Geräts

1. Schalten Sie den Fernseher ein.
2. Schließen Sie ein USB-Gerät mit Fernsehaufnahmen, Foto-, Musik und/oder Filmdateien an den USB 1- oder USB 2-Anschluss seitlich oder auf der Rückseite des Fernsehgeräts an.
3. Wenn ein USB-Gerät an den Fernseher angeschlossen ist, wird ein Fenster geöffnet. Nun können Sie Media Play wählen.

Seitliches Anschlussfeld am Standfuß

USB 1 USB 2 oder USB-Laufwerk

Herstellen der Verbindung zum PC über das Netzwerk

Sie können die auf Ihrem PC gespeicherten Videos, Bilder und Musikstücke im Media Play-Modus über eine Netzwerkverbindung wiedergeben.

Wenn Sie Media Play für eine auf Ihrem PC gespeicherte Datei verwenden, sollten Sie „PC Share Manager“ und das Benutzerhandbuch von www.samsung.com herunterladen.

1. Weitere Informationen zum Konfigurieren Ihres Netzwerks finden Sie unter „Netzwerkverbindung“ (s. 32).

- Wir empfehlen Ihnen, sowohl das Fernsehgerät als auch den PC in gleichem Teilnetz anzuordnen. Die ersten 3 Teile der Teilnetzadresse des Fernsehgeräts und der IP-Adressen des PCs müssen übereinstimmen und nur der letzte Teil darf geändert werden. (z.B.: IP-Adresse: 123.456.789.**)

1. Schließen Sie den PC, auf dem das Programm Samsung PC Share Manager installiert wird, über ein Netzwerkkabel an das externe Modem an.

– Sie können das Fernsehgerät direkt an den PC anschließen, ohne vorher einen Sharer (Router) dazwischen zu schalten.

Erweiterte Funktionen

Die folgenden Funktionen werden beim Anschluss an einen PC über das Netzwerk nicht unterstützt:

Die Funktionen für die Hintergrundmusik und die Einstellung der Hintergrundmusik.

Benutzerdefinierte Sortierung von Dateien in den Ordnern Fotos, Musik und Film.

Die Tasten ◀◀ (Rücklauf) oder ▶▶ (Vorlauf), während ein Film abgespielt wird.

DNA DRM, Multi-Audio und eingebettete Beschriftung werden nicht unterstützt.

Sie müssen Samsung PC Share Manager in der Firewall Ihres PCs freigeben.

Bei Verwendung von Media Play über eine Netzwerkverbindung, wirken die folgenden Funktionen entsprechend der Konfiguration des Servers:

Die Sortiermethode kann variieren.

Möglicherweise wird die Funktion zur Suche von Szenen nicht unterstützt.

Möglicherweise wird die Funktion Fortlauf. wiederg. nicht unterstützt, mit der die Widergabe eines Videos foertgesetzt wird.

- Die Funktion Fortlauf. wiederg. unterstützt maximal einen Benutzer. (Gespeichert wird nur die Stelle, an der der letzte Benutzer die Wiedergabe unterbrochen hat.)

Die Funktionen ◀ und ▶ stehen je nach Inhalt möglicherweise nicht zur Verfügung.

Möglicherweise kommt es zu Anzeigeaussetzern, während Sie ein Video mit Media Play über eine Netzwerkverbindung abspielen.

Möglicherweise treten bei lizenzfreien Multimediadateien weniger Probleme auf.

Das sollten Sie vor dem Einsatz von Media Play unbedingt wissen

MTP (Media Transfer Protocol) wird nicht unterstützt.

Als Dateisystem wird ausschließlich FAT16, FAT32 und NTFS unterstützt.

Einige Typen von USB-Digitalkameras und -Audiogeräten sind eventuell nicht mit diesem Fernseher kompatibel.

Media Play unterstützt ausschließlich USB-Massenspeichergeräte vom Typ MSC (Mass Storage Class). MSC-Geräte sind Massenspeicher zur Übertragung von Daten. Beispiele für MSC sind Thumb-Laufwerke und Flash Card-Lesegeräte sowie USB HDD (USB-HUB wird nicht unterstützt). Die Geräte müssen direkt mit dem USB-Anschluss des Fernsehers verbunden werden.

Ehe Sie Ihr Gerät an das Fernsehgerät anschließen, sichern Sie Ihre Dateien, um eventuellem Datenverlust vorzubeugen. SAMSUNG haftet nicht für Verlust und Beschädigung von Daten.

Trennen Sie das USB-Gerät nicht, solange Daten geladen werden.

Je höher die Auflösung des Bilds, desto länger dauert es, um es auf dem Bildschirm anzuzeigen.

Die maximal unterstützte JPEG-Auflösung beträgt 15360x8640 Pixel.

Bei nicht unterstützten oder beschädigten Dateien wird die Meldung "Dateiformat wird nicht unterstützt" angezeigt.

Wenn der Sortierschlüssel auf Basisansicht eingestellt ist, können bis zu 1000 Dateien in einem Ordner angezeigt werden.

MP3-Dateien mit DRM, die von einer nicht-lizenzfreien Site heruntergeladen worden sind, können nicht abgespielt werden. Digital Rights Management (DRM) ist eine Technologie, die das Erstellen von Inhalten und die Distribution und das Management der Inhalte integriert und umfassend unterstützt. Dies beinhaltet den Schutz der Rechte und der Interessen der Content-Provider, die Verhütung von unerlaubtem Kopieren der Inhalte sowie das Management von Abrechnung und Bezahlung.

Wenn mehr als 2 PTP Geräte angeschlossen sind, können Sie nur jeweils eines verwenden.

Wenn mehr als zwei MSC-Geräte angeschlossen sind, werden einige davon möglicherweise nicht anerkannt. Ein USB-Gerät, das hohe elektrische Leistung (mehr als 500 mA oder 5 V) abfordert, wird möglicherweise nicht unterstützt.

Wenn eine Überstrom-Warnung angezeigt wird, während Sie ein USB-Gerät anschließen oder verwenden, wird das Gerät möglicherweise nicht erkannt oder weist eine Störung auf.

Wenn während der in Autom. Schutzzeit eingestellten Zeit kein Fernsehsignal ansteht, wird der Bildschirmschoner aktiviert.

Der Stromsparmodus mancher externer Festplattenlaufwerke kann automatisch ausgelöst werden, wenn sie an das Fernsehgerät angeschlossen sind.

Bei Verwendung eines USB-Verlängerungskabels wird das USB-Gerät möglicherweise nicht erkannt, oder die auf dem Gerät gespeicherten Dateien können nicht gelesen werden.

Wenn das an das Fernsehgerät angeschlossene USB-Gerät nicht erkannt wird, die Liste der Dateien auf dem Gerät beschädigt aussieht oder eine Datei in der Liste nicht abgespielt wird, schließen Sie das USB-Gerät an den PC an, formatieren Sie das Gerät und überprüfen Sie die Verbindung.

Wenn eine mit dem PC gelöschte Datei unter Media Play weiterhin gefunden wird, verwenden Sie die Funktion „Papierkorb leeren“ des PCs, um die Datei dauerhaft zu löschen.

Bildschirmanzeige

Navigieren Sie mit den Pfeiltasten (Auf/Ab/Rechts/Links) zu der gewünschten Datei und drücken Sie dann die ENTER oder die Taste ▶ (Wiedergabe). Die Datei wird wiedergegeben.

Unterstützt Geräte anzeigen und Start auf der Startseite von Media Play.

Videos /Movie 01.avi 1/1 Seite Information: Hier können Sie den Namen der gewählten Datei sowie die Anzahl der Dateien und Seiten überprüfen. Movie 01.avi Jan.10.2010 Movie 02.avi Jan.10.2010 Movie 03.avi Jan.10.2010 Movie 04.avi Jan.10.2010 Movie 05.avi Jan.10.2010 Movie 06.avi Jan.10.2010 Movie 07.avi Jan.10.2010 Movie 08.avi Jan.10.2010 Movie 09.avi Jan.10.2010 Movie 10.avi Jan.10.2010 Abschnitt mit der Sortierliste: Anzeige der Sortierreihenfolge: Sie,Sortierreihenfolge unterscheidet sich je nach Inhalt. Abschnitt mit der Dateiliste: Sie können die nach den verschiedenen Kategorien sortierten Dateien und Gruppen bestätigen. SUM Gerät wechs. Auswählen Sortieren Extras

Bedienung

Rot (Gerät wechs.): Dient zur Auswahl eines angeschlossenen Geräts.
3 Grün (Voreinstellung): Festlegen der Voreinstellungen für Dateien (in der Basisansicht nicht unterstützt)
Gelb (Auswählen): Auswählen mehrere Dateien aus der Dateiliste. Die ausgewählten Dateien werden mit einem Symbol gekennzeichnet.
D Blau (Sortieren): Auswählen der Sortierliste.

Extras : Anzeigen des Optionsmenüs.

M. Hilfe der Tasten ◀◀ (Rücklauf) oder ▶▶ (Vorlauf) können Sie in der Dateiliste zur vorigen oder nächsten Seite wechseln.

TV-Aufzeichnung

Um die Aufnahme- oder Timeshift-Modus-Funktion zu verwenden, muss das angeschlossene USB-Gerät für die Aufnahme zur Verfügung stehen. Gerät formatieren wird empfohlen, wenn Sie eine USB-Festplatte verwenden möchten.

Trennen Sie nicht die Verbindung, während das Gerät formatiert wird. Beim Formatieren des Geräts werden alle Dateien gelöscht.

Eine Sie Ihr Gerät für den Fernseher formatieren, sichern Sie Ihre Dateien, um eventuellem Datenverlust vorzubeugen. SAMSUNG haftet nicht für Verlust und Beschädigung von Daten.

Wiedergabe aufgenommener Fernsehsendungen

1. Wählen Sie durch Drücken der Tasten ◀ oder ▶ die Option TV-Aufzeichnung, und drücken Sie dann im ENTER Media Play-Menü auf die ENTER
2. Wählen Sie die gewünschte Datei mit den Tasten ◀ / ▶ / ▲ / ▼ aus der Dateiliste aus.
3. Drücken Sie auf die ENTER ↻ oder die ▶ (Wiedergabe).
4. Die ausgewählte Datei wird zusammen mit der Abspieldauer oben angezeigt.
5. Während der Wiedergabe des aufgezeichneten Fernsehprogramms können Sie mit den Tasten ◀ und ▶ suchen.

Bedientasten

Grün (Abschnitt wiederholen): Sie können die Funktion so einrichten, dass bestimmte Abschnitte wiederholt werden. Sie können auch einen gewünschten Abschnitt anzeigen.

00:04:03 / 00:07:38 Movie 01.avi Fortlauf, wiederg. Weter ab letzter Szene SUM Abschnitt wiederholen Fortlauf, wiederg. Kap. festl. Wechseln Extras

Erweiterte Funktionen

Verwenden der Timeshift-Modus-Funktion TOOLS

Wenn Sie eine Sendung verpassen, können Sie sie mit dieser Funktion später ansehen.

Wenn Timeshift-Modus auf Auto eingestellt ist, speichert das Fernsehgerät automatisch den Kanal, den Sie gerade sehen.

Wenn Timeshift-Modus auf Manuell eingestellt ist und Sie drücken die Taste ▶ (Wiedergabe), speichert das Fernsehgerät den Kanal ab der von Ihnen gewünschten Stelle.

Väbeoaufnahmen werden durch das DRM-System (DRM, Digitaler Urheberschutz) geschützt und können weder auf einem PC noch auf anderen Fernsehgeräten abgespielt werden. Beachten Sie, dass die auf dem Fernsehgerät gespeicherten Dateien nicht mehr verwendet werden können, nachdem die Hauptplatine getauscht wurde.

HINWEIS

Übertragungen von Datendiensten können nicht aufgezeichnet werden.

Die Aufnahme- wie auch Timeshift-Modus-Funktion sind je nach Bildqualität und freiem Speicherplatz auf der Festplatte möglicherweise nicht verfügbar.

Wenn Sie die Taste ▲ oder ▼ drücken, sehen Sie den gerade gesendeten Kanal oder Sie sehen den Startpunkt der aufgenommenen Sendung.

Die Timeshift-Modus-Funktion kann einen Zeitbereich von max. 90 Minuten abdecken.

Nachdem die Timeshift-Modus-Funktion ihre maximale Dauer erreicht hat, werden die Zeitinformationen bei „00:00:00“ eingefroren. Hinweis: Wenn Sie die Aufnahme angehalten haben, setzt das Fernsehgerät die Wiedergabe automatisch wieder fort.

Wenn die Grenze von 5 % freiem Speicherplatz auf dem USB-Gerät erreicht ist, wird die aktuelle Aufnahme abgebrochen.

Wenn die Aufnahme zugleich durch den PVR (Personal Video Recorder) und ein Gerät erfolgt, das die HDMI-CEC-Funktion unterstützt, hat die Aufnahme mit der PVR-Funktion Vorrang.

Bei der Wiedergabe oder bei Einsatz der Timeshift-Modus-Funktion gelten für die Anzeige des Bilds die Einstellungen des Fernsehgeräts.

Wenn Sie während der Aufnahme die Signalquelle ändern, wird auf dem Bildschirm solange kein Bild angezeigt, bis die Umschaltung durchgeführt ist.

Anwendungen, die weder Aufnahmen noch die Timeshift-Modus-Funktion unterstützen, werden automatisch beendet, wenn Sie versuchen, sie bei Einsatz einer der beiden Funktionen zu verwenden.

In diesem Fall erscheint möglicherweise über dem Anwendungsfenster eine Meldung, dass die Aufnahme bzw. die Timeshift-Modus-Funktion beendet wurden.

Timeshift-Modus wird bei Radiokanälen nicht unterstützt.

Aufnahmen und die Timeshift-Modus-Funktion sind bei Kanälen, die mit der Kindersicherung gesperrt wurden, nicht möglich.

Wenn das USB-Gerät den Geräte-Leistungstest nicht besteht, müssen Sie zuerst das USB-Gerät formatieren und dann noch einmal den Geräte-Leistungstest durchlaufen, ehe Sie mit TV-Programm oder Kanal-Manager Aufnahmen durchführen können.

Die Funktionen für Aufnahmen und Timeshift-Modus können nur mit einem USB-Speichergerät durchgeführt werden, das den Geräte-Leistungstest bestanden hat.

Die Funktion wird nicht aktiviert, Aufnahmen oder Timeshift-Modus mit einem Gerät durchführen möchten, das den Geräte-Leistungstest nicht bestanden hat.

Wenn Sie die Taste (REC) auf der Fernbedienung drücken, während der Kanal-Manager angezeigt wird oder wenn Sie eine Timer-Aufnahme durchführen möchten, startet oder beendet das Fernsehgerät die Aufnahme 1 oder 2 Sekunden später als beabsichtigt. Dies liegt daran, dass das Gerät ein wenig Zeit zum Verarbeiten des Befehls benötigt.

Wenn ein USB-Gerät speziell für Aufnahmen angeschlossen ist, werden Timeshift-Modus- oder Aufnahmedateien, die fehlerhaft gespeichert wurden, automatisch gelöscht.

Wenn Sie beim Aufnehmen zum Modus für externen Signaleingang wechseln, läuft die Aufnahme zwar weiter, aber die Aufnahmetaste (REC) wird deaktiviert.

Wenn Sie eine Funktion zum Abschalten des Fernsehers (Sleep-Timer, Abschalttimer usw.) auf eine Zeit eingestellt haben, die im Konflikt mit einer Aufnahme steht, so wird das Fernsehgerät erst ausgeschaltet, wenn die Aufnahme beendet ist.

Wiedergabe von Videos

1. Wählen Sie durch Drücken der Tasten ◀ oder ▶ die Option Videos, und drücken Sie dann im Media Play-Menü auf die ENTER □.
2. Wählen Sie die gewünschte Datei mit den Tasten ◀ / ▶ / ▲ / ▼ aus der Dateiliste aus.
3. Drücken Sie auf die ENTER ↩ oder die ▶ (Wiedergabe).

– Die ausgewählte Datei wird zusammen mit der Abspieldauer oben angezeigt.
- Wenn die Zeitinformationen für das Video nicht vorhanden sind. werden Wiedergabezeit und Fortschrittsbalken nicht angezeigt.
- Während der Wiedergabe des Videos können Sie mit den Tasten ◀ und ▶ suchen.

In diesem Modus können Sie zwar die Filme aus einem Spiel wiedergeben, nicht aber das eigentliche Spiel spielen.

- Unterstützte Formate für Untertitel

Name Dateinamenserweiterung Format
MPEG-4 Text mit Zeitverlauf	.txt XML
SAMI .smi HTML
SubRip .srt	Stringbasiert
SubViewer	.sub	Stringbasiert
Micro DVD	.sub oder .txt	Stringbasiert

• Unterstützte Videoformate

Dateinamenserweiterung	Container	Video-Codec	Auflösung	Framerate (f/s)	Bitrate (Mbit/s)	Audio-Codec
*.avi*.mkv	AVI MKV	Divx 3.11/4.x/5.1/6.0	1920x1080	6 ~ 30	8	MP3 / AC3 / LPCM / ADPCM / DTS Core
		XviD	1920x1080	6 ~ 30	8
		H.264 BP/MP/HP	1920x1080	6 ~ 30	25
		MPEG4 SP / ASP	1920x1080	6 ~ 30	8
		Motion JPEG	800x600	6 ~ 30	8
*.asf	ASF	Divx 3.11/4.x/5.1/6.0	1920x1080	6 ~ 30	8	MP3 / AC3 / LPCM / ADPCM / WMA
		XviD	1920x1080	6 ~ 30	8
		H.264 BP/MP/HP	1920x1080	6 ~ 30	25
		MPEG4 SP / ASP	1920x1080	6 ~ 30	8
		Motion JPEG		6 ~ 30	8
*.wmv	ASF	Window Media Video V. 9	1920x1080	6 ~ 30	25	WMA
*.mp4	MP4	H.264 BP/MP/HP	1920x1080	6 ~ 30	25	MP3 / ADPCM / AAC
		MPEG4 SP / ASP	1920x1080	6 ~ 30	8
		XVID	1920x1080	6 ~ 30	8
*.3gp	3GPP	H.264 BP/MP/HP	1920x1080	6 ~ 30	25	ADPCM / AAC / HE-AAC
		MPEG4 SP / ASP	1920x1080	6 ~ 30	8
*.vro	VROVOB	MPEG1	1920x1080	24 / 25 / 30	30	AC3 / MPEG / LPCM
		MPEG2	1920x1080	24 / 25 / 30	30
*.mpg*.mpeg	PS	MPEG1	1920x1080	24 / 25 / 30	30	AC3 / MPEG / LPCM / AAC
		MPEG2	1920x1080	24 / 25 / 30	30
		H.264	1920x1080	6 ~ 30	25
*.ts*.tp*.trp	TS	MPEG2	1920x1080	24 / 25 / 30	30	AC3 / AAC / MP3 / DD+ / HE-AAC
		H.264	1920x1080	6 ~ 30	25
		VC1	1920x1080	6 ~ 30	25

Erweiterte Funktionen

Weitere Einschränkungen

HINWEIS

Wenn es Probleme mit dem Inhalt eines Codecs gibt, wird der Codec nicht unterstützt.

Wenn die Informationen für einen Container falsch sind und die Datei einen Fehler aufweist, wird der Container nicht korrekt abgespielt.

Ton oder Bild stehen möglicherweise nicht zur Verfügung, wenn der Inhalt ein Standardbitrate/Framerate aufweist, die über dem in der obigen Tabelle aufgeführten Wert der kompatiblen Framerate (Frames/Sekunde) liegt.

Wenn die Indextabelle einen Fehler aufweist, wird die Suchfunktion (Sprungfunktion) nicht unterstützt.

Videodecoder Audiodecoder
Unterstützt max. H.264, Level 4.1H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 und AVCHD werden nicht unterstützt.XVID, MPEG4 SP, ASP :- weniger als *1280 x 720 max. 60 Frames-mehr als *1280 x 720 max. 30 Framesmehr als GMC 2 wird nicht unterstützt.H.263 wird nicht unterstützt.Nur Samsung Techwin-MJPEG wird unterstützt.	Unterstützung bis WMA 7, 8, 9, STDWMA 9 PRO unterstützt nicht mehr als 2 Kanäle bzw. Mehrkanalton oder verlustfreies Audio.Die WMA-Sampling-Raten beträgt 22.050 Hz und Monobetrieb wird nicht unterstützt.

Wiedergabe eines Films oder einer Aufzeichnung fortsetzen (Wiedergabe fortsetzen)

Wenn Sie die Wiedergabefunktion für Videos oder Aufzeichnungen beenden, kann die Wiedergabe später ab dem Punkt fortgesetzt werden, an dem Sie unterbrochen haben.

Wenn Sie die ENTER (Kap. festl.) bei der Wiedergabe der Datei drücken, können Sie Szenen in den von Ihnen angelegten Kapiteln durchsuchen.

Wenn die Indexinformationen beschädigt sind oder nicht unterstützt werden, können Sie die Funktion Kap. festl. nicht verwenden.

1. Wählen Sie die Filmdatei, dessen Wiedergabe Sie fortsetzen möchten. Drücken Sie dazu in der Dateiliste auf ◀ oder ▶.

2. Drücken Sie auf ▶ (Wiedergabe) / ENTER ↙.

3. Wählen Sie mit der blauen Taste die Funktion für Fortlauf. wiederg. (Wiedergabe fortsetzen). Die Filmwiedergabe wird dort fortgesetzt, wo Sie sie angehalten hatten.

Die blaue Taste ist verfügbar, wenn Sie die Wiedergabe fortsetzen.

Wenn Hilfe zu Schleifenbetrieb im Menü Einstell. aktiviert wurde Ein, wird eine Meldung angezeigt, wenn Sie die Wiedergabe einer Filmdatei fortsetzen.

00:04:03 / 00:07:38 14 Movie 01.avi Fortlauf wiederg Welter ab letzter Szene SUM Fortlauf, wiederg. Kap. festl. Wechseln Extras Zurück

Musik

Wiedergeben von Musik

1. Wählen Sie durch Drücken der Tasten ◀ oder ▶ die Option Musik, und drücken Sie dann im Media Play-Menü auf die ENTER
2. Wählen Sie die gewünschte Datei mit den Tasten ◀ / ▶ / ▲ / ▼ aus der Dateiliste aus.
3. Drücken Sie auf die ENTER ↩ oder die ▶ (Wiedergabe).

- Während der Wiedergabe des musik können Sie mit den Tasten ◀ und ▶ suchen.

- Die Taster◀◀ (Rücklauf) und ▶▶ (Vorlauf) sind bei der Wiedergabe funktionslos.

Angezeigt werden nur Dateien mit der Dateinamenserweiterung MP3 oder PCM. Dateien mit anderer Dateinamenserweiterung werden nicht angezeigt, auch wenn sie auf dem gleichen USB-Gerät gespeichert sind.

I Love You Jhon 1st Album Pop. 2010 4.2MB 01:10 / 04:02 I Love you Jhon Music 1 No Singer Music 2 No Singer Music 3 No Singer Music 4 No Singer Music 5 No Singer SUM Pause Wechseln Extras Zurück

Wenn der Ton beim Abspielen von MP3-Dateien „schräg“ klingt, stellen Sie im Menü Ton den Equalizer ein. (Bei übermodulierten MP3-Dateien kann es zu Tonproblemen kommen.)
Sie können Eig. Wdg.-Liste erstellen, indem Sie das gewünschte Musikstück aus der Datei wählen, und dann mit Eig. Wdg.-Liste wiedergeben.

Fotos

Anzeigen eines Fotos (oder einer Diashow)

1. Wählen Sie durch Drücken der Tasten ◀ oder ▶ die Option Fotos, und drücken Sie dann im Media Play-Menü auf die ENTER ▼.
2. Wählen Sie die gewünschte Datei mit den Tasten ◀ / ▶ / ▲ / ▼ aus der Dateiliste aus.

3. Drücken Sie auf die ENTER ↩ oder die ▶ (Wiedergabe).

4. Drücken Sie auf der Fernbedienung die Taste ▶ (Wiedergabe) / ENTER ▼, während die Fotoliste angezeigtwird, um die Diashow zu starten.
   – Alle Dateien in der Dateiliste werden für in der Diashow angezeigt.
   – Die Bilder werden nacheinander, beginnend mit der aktuell angezeigten Datei angezeigt.

Musikdateien können während der Diashow automatisch abgespielt werden, wenn die Hintergrundmusik aktiviert Ein ist.

Der HGM-Modus kann erst geändert werden, wenn die Hintergrundmusik fertig geladen ist.

Abspielen ausgewählter TV-Aufzeichnung / Video / Musik / Fotodateien

1. Drücken Sie die gelbe Taste in der Dateiliste, um die gewünschte Datei auszuwählen.
2. Wiederholen Sie den obigen Vorgang, um mehrere Dateien auszuwählen.

HINWEIS

Links neben dem Namen der gewähten Datei wird das Symbol √ angezeigt.

Drücken Sie die gelbe Taste noch einmal, um die Auswahl einer Datei zu stornieren.

Um die Auswahl sämtlicher Dateien aufzuheben, drücken Sie die Taste TOOLS und wählen Sie dann Alle abwählen.

Videos Movie 01.avi Jan.10.2010 Movie 02.avi Jan.10.2010 Movie 03.avi Jan.10.2010 Movie 04.avi Jan.10.2010 Movie 05.avi Jan.10.2010 Movie 06.avi Jan.10.2010 Movie 07.avi Jan.10.2010 Movie 08.avi Jan.10.2010 Movie 09.avi Jan.10.2010 Movie 10.avi Jan.10.2010 SUM Geraß wechs. Auswählen Sortieren Extras

1. Drücken Sie die Taste TOOLS und wählen Sie Ausgew. Inhalte wiederg.

Abspielen einer TV-Aufzeichnung / Video / Musik / Fotodateigruppe

1. Während eine Dateiliste angezeigt wird, navigieren Sie zu einer Datei aus der gewünschten Gruppe.
2. Drücken Sie die Taste TOOLS und wählen Sie Gruppe abspielen.

Media Play-Zusatzfunktionen

Sortieren der Dateiliste

Drücken Sie in der Dateiliste die blaue Taste, um die Dateien zu sortieren.

Kategorie	Vorgang	TV-Aufzeichnung	Videos Musik Fotos
Basisansicht	Anzeige des gesamten Ordners. Sie können die Dateilliste durch Auswählen des Ordners anzeigen.		√ √ √
Titel	Sortieren der Filmtitel nach Symbol/Nummer/Anfangsbuchstabe/Spezial.	√	√ √ √
Voreinstellung	Sortiert die Kanäle und zeigt sie in der Reihenfolge der Voreinstellung an. Sie können die Dateivoreinstellung in der Dateilliste mit Hilfe der grünen Taste ändern.	√ √ √ √
Spätestes Dat.	Sortieren und Anzeigen der Flime absteigend nach dem Datum.	√	√ √
Frühestes Dat.	Sortieren und Anzeigen der Flime aufsteigend nach dem Datum.	√	√ √
Interpret	Sortieren der Musikdateien in alphabetischer Reihenfolge nach dem Namen des Interpreten.			√
Album	Sortieren der Musikdateien in alphabetischer Reihenfolge nach dem Namen des Albums.			√
Genre	Sortierung der Musikdateien nach dem Genre.			√
Stimmung	Sortierung der Musikdateien nach der Stimmung. Sie können die Informationen zur Stimmung der Musik ändern.			√
Monatlich	Sortieren und Anzeigen der Fotos nach dem Monat. Die Sortierung erfolgt nach Monaten (Januar bis Dezember) und ohne Beachtung des Jahres.	√			√
Kanal	Sortierung der aufgenommenen Dateien nach Kanalnamen.	√

Optionsmenü für die Wiedergabe von Aufnahmen/Video/Musik/Fotos

Drücken Sie während der Wiedergabe die Taste TOOLS.

Kategorie	Vorgang	TV-Aufzeichnung	Videos	Musik Fotos
Titel Sie können die andere Datei direkt verschieben.		√	√
Wiederholungsmodus Sie können Fernschaufnahmen, Film- und Musikdateien wiederholt abspielen.		√	√	√
Bildformat Sie können Bildformat entsprechend Ihren Wünschen anpassen.		√	√
Bildeinstellungen Sie können die Bildeinstellungen festlegen (s. 19~25).		√	√	√
Toneinstellungen Sie können die Toneinstellungen festlegen. (s. 25, 26, 27).		√	√	√	√
Untertitel-Einstellungen	Diese Funktion steht nur zur Verfügung, wenn die Untertitel denselben Dateiname wie die Videodatei haben.	√	√
Audio Sie können Videos nach Bedarf in einer der unterstützten Sprachen ausgeben. Diese Funktion ist nur aktiviert, wenn Sie Streamingdateien abspielen, die mehrere Audioformate unterstützen.		√	√
Audio für Sehgeschädigte	Hiermit stellen Sie die Lautstärke des Audiokommentars für Sehbehinderte ein (s. 26).	√
Diashow anhalten / Diashow starten	Sie können eine Diashow starten und anhalten.				√
Geschwindigkeit der Diashow	Sie können die Geschwindigkeit der Diashow während der Diashow auswählen.				√
Diashow-Effekt Sie können verschiedene Diashoweffekte einstellen.					√
Hintergrundmusik	Sie können die Hintergrundmusik auswählen und einstellen, während Sie eine Diashow anzeigen.				√
Zoom Sie können Bilder im Vollbildmodus vergrößem.					√
Drehen	Sie können Bilder im Vollbildmodus drehen.				√
Hintergrundbild	Sie können die andere Datei zum Desktop von Media Play verschieben.				√
Information	Sie können detaillierte Informationen zur abgespielten Datei anzeigen.	√	√	√	√

Einstell.

Verwenden des Menüs Einstellungen

■ Hintergrundeinstellung: Wählen Sie den gewünschten Hintergrund aus.
Hilfe zu Schleifenbetrieb (Wiedergabe fortsetzen) (Ein / Aus): Hiermit öffnen Sie das Popupfenster mit Informationen zum Schleifenbetrieb.
Divx® VOD-Registrierungscode abrufen: Hiermit zeigen Sie den Registrierungscode für den Fernseher an. Wenn Sie eine Verbindung zur DivX-Website herstellen, und den Registrierungscode für ein Privatkonto registrieren, können Sie VOD-Registrierungsdatei herunterladen. Wenn Sie die VOD-Registrierung mit Media Play abspielen, wird die Registrierung abgeschlossen.
Weitere Informationen zu DivX® VOD finden Sie unter www.DivX.com.
Divx® VOD-Deaktivierungscode abrufen: Wenn DivX® VOD nicht registriert ist, wird der Deaktivierungscode für die Registrierung angezeigt. Wenn Sie diese Funktion ausführen, wenn DivX® VOD registriert ist, wird die aktuelle DivX® VOD-Registrierung deaktiviert.
Information: Hiermit zeigen Sie die Informationen zum angeschlossenen Gerät an.

Anynet+

Was ist Anynet+? TOOLS

Bei Anynet+ handelt es sich um eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte, die Anynet+ unterstützen, mit der Fernbedienung für Ihr Samsung-Fernsehgerät steuern können. Das Anynet+-System unterstützt nur Anynet+-fähige Samsung-Geräte. Wenn Sie wissen möchten, ob Ihr Samsung-Gerät diese Funktion unterstützt, suchen Sie das Anynet+-Logo auf Ihrem Gerät.

Anschluss an das Heimkinosystem

HeimkinoAnynet+-Gerät 1 Seitliches Anschlussfeld am Standfuß DIGITAL AUDIO OUT (OPTICAL) HDMI IN 4 3 2 (ARC) 1 (DVI) PC AU HDMI-Kabel faserakabeladapter Glasfaserkabel Anynet+-Gerät 2, 3 und 4 HDMI Kabel HDMI Kabel

1. Verbinden Sie einen der Anschlüsse HDMI IN (1(DVI), 2(ARC), 3 oder 4) am Fernsehgerät mit dem HDMI OUT-Anschluss am entsprechenden Anynet+-Gerät. Verwenden Sie hierfür ein HDMI-Kabel.
2. Verbinden Sie den HDMI IN-Anschluss des Heimkinosystems mit dem HDMI OUT-Anschluss des entsprechenden Anynet+-Geräts. Verwenden Sie hierfür das HDMI-Kabel.

HINWEIS

Verbinden Sie DIGITAL AUDIO OUT (OPTICAL)-Anschluss am Fernsehgerät und den Digital Audio-Eingang des Heimkinosystems mit Hilfe des Glasfaserkabels.

Die ARC-Funktion ermöglicht digitale Tonausgabe mit Hilfe des HDMI IN 2(ARC) Anschlusses und sie kann nur genutzt werden, wenn das Fernsehgerät an einen Audioempfänger angeschlossen ist, der die ARC-Funktion unterstützt.

Bei obiger Vorgehensweise überträgt der optische Anschluss nur 2-Kanalaudio. Die Tonausgabe erfolgt also nur über den linken und rechten Frontlautsprecher sowie den Subwoofer des Heimkinosystems. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den DIGITAL AUDIO OUT (OPTICAL)-Ausgang des DVD-Players oder des Satellitenreceivers (also Anynet-Gerät 1 oder 2) direkt an einen Verstärker oder ein Heimkinosystem und nicht an das Fernsehgerät anschließen.

Schließen Sie nur ein Heimkinosystem an.

Sie können Anynet+-Geräte mithilfe eines HDMI-Kabels verbinden. Manche HDMI-Kabel unterstützen möglicherweise keine Anynet+-Funktionen.

Anynet+ arbeitet, wenn das AV-Gerät, das Anynet+ unterstützt, im Standby-Modus oder angeschaltet ist.

Anynet+ unterstützt maximal 12 AV-Geräte. Beachten Sie, dass Sie maximal 3 Geräte des gleichen Typs anschließen können.

Anynet+-Menü

Der Inhalt des Anynet+-Menüs hängt vom Typ und Status der an das Fernsehgerät angeschlossenen Anynet+-Geräte ab.

Anynet+-Menü Beschreibung
Fernsehen Wechsel vom Anynet+-Modus zum Fernsehmodus.
Geräteliste Anzeige der Anynet+-Geräteliste.
(geräte_name) MENU	Hiermit öffnen Sie die Menüs der angeschlossenen Geräte. Wenn z. B. ein DVD-Recorder angeschlossen ist, wird das DVD-Menü des DVD-Recorders angezeigt.
(geräte_name) INFO	Zeigt das Wiedergabemenü des angeschlossenen Geräts an. Wenn z. B. ein DVD-Recorder angeschlossen ist, wird das Wiedergabemenü des DVD-Recorders angezeigt.
Aufnahme: (*Aufnahmegerät)	Sofortiges Starten einer Aufnahme mit dem Rekorder (Diese Funktion ist nur für Geräte mit Aufnahmefunktion verfügbar.)
Aufnahme anhalten: (*Aufnahmegerät)	Beenden der Aufnahme.
Empfänger Die Tonausgabe erfolgt über den Receiver.

Bei Anschluss von mehr als einem Aufnahmegerät werden sie als (*Aufnahmegerät) angezeigt, bei Anschluss eines einzigen Aufnahmegeräts erfolgt die Anzeige als (*Geräte_Name).

Einrichten von Anynet+

Einstell.

Anynet+ (HDMI-CEC) (Aus / Ein): Damit Sie die Funktionen von Anynet+ nutzen können, muss Anynet+ (HDMI-CEC) aktiviert Ein sein.

Wenn die Funktion "Anynet+ (HDMI-CEC)" deaktiviert wird, sind auch alle Vorgänge in Verbindung mit Anynet+ deaktiviert.

Autom. Ausschalten (Nein / Ja): Automatisches Abschalten von Anynet+-Geräten durch Abschalten des Fernsehgeräts.

Wenn Sie Autom. Ausschalten aktivieren (auf Ja setzen), werden angeschaltete externe Geräte zusammen mit dem Fernsehgerät ausgeschaltet. Wenn das Gerät jedoch gerade aufnimmt, wird es nicht abgeschaltet.

Je nach Gerät möglicherweise nicht aktiviert.

Wechseln zwischen Anynet+-Geräten

1. Nun werden die an das Fernsehgerät angeschlossenen Anynet+-Geräte aufgelistet.

Wenn Sie das gewünschte Gerät nicht finden, drücken Sie die rote Taste, um die Liste zu aktualisieren.

1. Wählen Sie ein Gerät und drücken Sie die ENTER ↗. Sie können zum ausgewählten Gerät wechseln.

Nur wenn Sie Anynet+ (HDMI-CEC) im Menü Anwendung aktivieren Ein, wird die Geräteliste angezeigt.

Das Umschalten zum ausgewählten Gerät kann bis zu 2 Minuten dauern. Sie können diesen Vorgang während des Umschaltens nicht abbrechen.

Wenn Sie mit der Taste SOURCE eine externe Signalquelle eingestellt haben, können Sie die Anynet+-Funktion nicht verwenden. Achten Sie darauf, immer nur mit der Geräteliste zu einem Anynet+-Gerät zu wechseln.

Aufnahme

Sie können Fernsehprogramme mit einem Samsung-Recorder aufnehmen.

1. Wählen Sie Aufnahme.

Mehr als zwei Aufnahmegerät angeschlossen

Wenn mehrere Aufnahmegeräte angeschlossen sind, werden diese in einer Liste angezeigt. Wählen Sie eine Gerät aus der Geräteliste.

Wenn das Aufnahmegerät nicht angezeigt wird, wählen Sie Geräteliste und drücken Sie die rote Taste, um nach Geräten zu suchen.

1. Zum Beenden drücken Sie die Taste EXIT.

Sie können das Signal der jeweiligen Quelle aufnehmen. Wählen Sie hierzu Aufnahme: (geräte_name).

Durch Drücken von (REC) wird die laufende Sendung aufgenommen. Wenn Sie Bilder aus einer anderen Signalquelle anzeigen, wird das Videosignal aus dieser Quelle aufgenommen.

Überprüfen Sie vor der Aufnahme, ob der Antennenstecker ordnungsgemäß am Aufnahmegerät angeschlossen ist. Informationen zur richtigen Antennenverbindung mit dem Aufnahmegerät finden Sie im Benutzerhandbuch des Aufnahmegeräts.

Tonwiedergabe mit einem Receiver

Sie können die Tonwiedergabe über einen Receiver (d. h. Heimkinosystem) anstelle des TV-Lautsprechers laufen lassen.

1. Wählen Sie Empfänger und aktivieren Sie ihn Ein.

2. Zum Beenden drücken Sie die Taste EXIT.

Wenn Ihr Receiver nur Audiosignale unterstützt, wird er in der Geräteliste möglicherweise nicht angezeigt.

Der Receiver kann eingesetzt werden, wenn Sie den optischen Eingang des Receivers mit dem optischen Ausgang des Fernsehgeräts DIGITAL AUDIO OUT (OPTICAL) verbunden haben.

Wenn der Receiver (d. h. Heimkinosystem) angeschaltet ist, können Sie den Ton so hören, wie er vom optischen Ausgang der Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal anzeigt, überträgt das Fernsehgerät 5.1-Kanalton an den Receiver. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispielsweise einen DVD-Player handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver nur 2-Kanalton wiedergeben.

HINWEIS

Sie können Anynet+-Geräte nur mit der TV-Fernbedienung nicht aber mit den Tasten am Fernsehgerät steuern.

Die TV-Fernbedienung funktioniert unter bestimmten Umständen nicht. Wählen Sie in diesem Fall erneut das Anynet+-Gerät.

Die Anynet+-Funktionen sind für Geräte anderer Hersteller nicht verfügbar.

Verwenden der ARC Funktion

Sie können die Tonsignale vom Fernseher über ein HDMI-Kabel an einen Receiver übertragen und damit ausgeben, ohne dass ein gesondertes optisches Kabel benötigt wird.

1. Wählen Sie Empfänger und aktivieren Sie ihn Ein.

2. Zum Beenden drücken Sie die Taste EXIT.

In die ARC-Funktion verwenden zu können, müssen Sie an HDMI IN 2(ARC) einen Receiver anschließen, der die HDMI-CEC- und ARC-Funktion unterstützt.

Im die ARC-Funktion zu deaktivieren, deaktivieren Empfänger Sie den Aus. Selbst wenn das Fernsehgerät weiterhin das ARC-Signal sendet, wird der Receiver gesperrt und kann das Signal nicht empfangen.

Problem Mögliche Lösung
Anynet+ funktioniert nicht.	Prüfen Sie, ob es sich um ein Anynet+-Gerät handelt. Das Anynet+-System unterstützt nur Anynet+-fähige Geräte.Schließen Sie nur einen Receiver (Heimkinosystem) an.Prüfen Sie, ob das Netzkabel des Anynet+-Geräts richtig angeschlossen ist.Prüfen Sie die Video/Audio/HDMI-Kabelverbindungen des Anynet+-Geräts.Prüfen Sie, obAnynet+(HDMI-CEC)im Einstell. von Anynet+ aktiviertEinist.Überprüfen Sie, ob die Fernbedienung im TV-Modus arbeitet.Prüfen Sie, ob es sich um eine ausschließlich für Anynet+ geeignete Fernbedienung handelt.Anynet+ funktioniert unter bestimmten Umständen nicht. (Kanalsuche, Bedienung vonMedia Playoder Plug & Play(Erstmaliges Einrichten) usw.)Stellen Sie nach dem Anschließen oder Entfernen des HDMI-Kabels sicher, dass die Geräte wieder gesucht werden,oder schalten Sie das TV-Gerät aus und wieder ein.Überprüfen Sie, ob die Anynet+-Funktion des Anynet+-Geräts aktiviert ist.
Ich möchte Anynet+ starten.	Prüfen Sie, ob das Anynet+-Gerät ordnungsgemäß an das Fernsehgerät angeschlossen ist, und kontrollieren Siezudem, obAnynet+(HDMI-CEC)im Menü Einstellungen für Anynet+ aktiviertEinist.Drücken Sie die TOOLS-Taste, um das Anynet+-Menü anzuzeigen und die gewünschte Menüoption auszuwählen.
Ich möchte Anynet+ beenden.	Wählen Sie im Anynet+-Menü die OptionFernsehen.Drücken Sie die TasteSOURCEauf der TV-Fembedienung, und wählen Sie ein Gerät, bei dem es sich nicht um einAnynet+-Gerät handelt.Drücken Sie aufP√/∧und PRE-CH, um in den Fernsehmodus zu wechseln. (Beachten Sie, dass die Kanaltastenur funktioniert, wenn kein Anynet+-Gerät mit integriertem Tuner angeschlossen ist.)
Die Meldung Verbinden mit Anynet+-Gerät wird angezeigt.	Sie können die Fernbedienung nicht verwenden, während Sie Anynet+ konfigurieren, oder in einen anderenAnzeigemodus wechseln.Verwenden Sie die Fernbedienung, wenn das Konfigurieren von Anynet+ oder das Ändern des Anzeigemodusabgeschlossen ist.
Keine Wiedergabe mit demAnynet+-Gerät.	Die Wiedergabefunktion kann nicht verwendet werden, wenn derPlug & Play-Vorgang (Anfangseinstellung) läuft.
Das angeschlossene Gerät wirdnicht angezeigt.	Prüfen Sie, ob das Gerät die Anynet+-Funktionen unterstützt.Vergewissern Sie sich, dass das HDMI-Kabel ordungsgemäß angeschlossen wurde.Prüfen Sie, obAnynet+(HDMI-CEC)im Einstell. von Anynet+ aktiviertEinist.Suchen Sie nochmal nach Anynet+-GerätenSie können Anynet+-Geräte nur mit Hilfe eines HDMI-Kabels anschließen. Manche HDMI-Kabel unterstützenmöglicherweise keine Anynet+-Funktionen.Wenn es durch eine Störung (z. B. Trennen des HDMI-Kabels, des Netzkabels oder Stromausfall) zu einerBeendigung kommt, wiederholen Sie die Gerätesuche.
Das Fernsehprogramm kann nichtaufgezeichnet werden.	Prüfen Sie, ob der Antennenstecker des Aufnahmegeräts ordnungsgemäß angeschlossen ist.
Die Ausgabe des Femsehtons erfolgtüber den Receiver.	Schließen Sie das Glasfaserkabel an das Fernsehgerät und den Receiver an.Die ARC-Funktion ermöglicht digitale Tonausgabe mit Hilfe des HDMI IN 2(ARC) Anschlusses und sie kann nurgenutzt werden, wenn das Fernsehgerät an einen Audioempfänger angeschlossen ist, der die ARC-Funktionunterstützt.

Internet@TV

Erste Schritte mit Internet@TV

Internet@TV bringt nützliche und unterhaltende Inhalte und Dienste direkt aus dem Internet auf Ihr Fernsehgerät.

Empfohlen Internet @TV Exgene Anwendungen nach Datum 1/1 Samsung Apps Einstell. Login Als Favoriten mark. Sortieren nach Zurück

HINWEIS

Konfigurieren Sie die Netzwerkeinstellungen, bevor Sie Internet@TV verwenden. Weitere Informationen finden Sie unter „Netzwerkverbindung" (s. 32).

Nicht unterstützte Schriftarten im Inhalt des Providers werden nicht normal angezeigt.

Je nach den vorliegenden Bedingungen im Netzwerk sind langsame Reaktionszeiten und/oder Unterbrechungen möglich.

Je nach Region wird möglicherweise nur Englisch als Sprache der Anwendung unterstützt.

Diese Funktion ist nicht überall verfügbar.

Bei Problemen mit einem Anwendungsdienst wenden Sie sich an den Anbieter der Inhalte.

Entsprechend den Vorgaben des Inhaltsanbieters können die Aktualisierungen einer Anwendung oder die Anwendung selbst eingestellt werden.

Manche Anwendungen werden, je nach den gesetzlichen Bestimmungen Ihres Landes, möglicherweise nicht unterstützt oder stehen nur eingeschränkt zur Verfügung.

Bildschirmanzeige

Fernsehbildschirm: Anzeige des aktuellen Kanals. Information: Anzeige von Hinweisen, neuen Anwendungen und Werbung, die Samsung Ihnen mit Produkteinführungen anbietet. Anwendungsdienst: Sie können verschiedene von Samsung zur Verfügung gestellte Anwendungen verwenden. Empfohlen Internet @TV Eigene Anwendungen nach Datum 1/1 Samsung Apps Einstell. Login 8 Als Favoriten mark. Sortieren nach Zurück Empfohlene Anwendungen: Anzeigen des von Samsung empfohlenen Diestes. Sie können keinen Dienst zu dieser Liste hinzufügen oder darauf löschen. Heruntergeladene Anwendungen: Anzeigen der heruntergeladenen Anwendungen über die Samsung-Anwendungen. Internet@TV-Einstellungen: Bearbeiten und konfigurieren Sie die Anwendungen und Einstellungen für Internet@TV. Steuerelemente: Rot (Login): Anmelden bei Internet@TV. Grün (Als Favoriten mark.): Markieren der Anwendung als Favorit. Blau (Sortieren nach): Sortieren der Anwendungen. Zurück: Zurück zum vorherigen Menü. Das Farotasten arbeiten je nach Anwendung möglicherweise unterschiedlich.

Anmeldung beim Konto

Bei einer Anwendung mit mehreren Konten verwenden Sie ◀ und ▶ für den Zugriff auf die verschiedenen Konten.

Login User account: admin Kennwort: Erstellen [0-9] PIN eingeben Abbrehen

Mehr Spaß mit Anwendungen ist möglich, wenn Sie sich bei Ihrem Konto anmelden.
Informationen zum Anlegen eines Kontos erhalten Sie unter Einstellungen → Internet@TV-ID → Erstellen.

1. Drücken Sie auf der Starteite von Internet@TV auf die rote Taste.
2. Wählen Sie das gewünschte User account und drücken Sie dann die ENTER ▼-Taste.

Wenn Sie ein Konto erstellen möchten, drücken Sie die rote Taste, und legen Sie das Konto mit Hilfe des dann angezeigten Bildschirmfensters an.

1. Geben Sie das Kennwort ein.

Nach erfolgreicher Anmeldung wird das User account auf dem Bildschirm angezeigt.

Konfigurieren von Internet@TV

Einstell.

Erstellen von IDs und Konfigurieren von Internet@TV von diesem Fenster aus. Markieren Sie Einstellungen mit den Tasten ▲ und ▼, und drücken Sie die ENTER.

Einstell. • System Setup • Internet@TV-ID • Dienstmanager • Properties • Ticker Autorun : Aus • Kanalgebundener Dienst : Aus • Change the Service Lock password. • Zurückset.

■System Setup

Ticker Autorun (Aus / Ein): Ticker beim Einschalten des Fernsehers aktiviert/deaktiviert.

Die Anwendung Ticker stellt Nachrichten sowie Wetter- und Marktinformationen zur Verfügung. Sie müssen die Anwendung Ticker von Internet@TV herunterladen, damit Sie die Funktion verwenden können.
Se nach den gesetzlichen Bestimmungen Ihres Landes, wird die Ticker-Anwendung möglicherweise nicht unterstützt oder steht mit anderen Dienstmerkmalen zur Verfügung.

Kanalgebundener Dienst (Aus / Ein): Einige Kanäle unterstützen Anwendungen als Internet-Datendienst, sodass Sie beim Fernsehen auf das Internet zugreifen können.

Nur verfügbar, wenn es vom Sender unterstützt wird.

In der Standardeinstellung lautet das Kennwort „0-0-0-0“.
Wenn Sie das Kennwort vergessen haben, drücken Sie die Fernbedienungstasten in der folgenden Reihenfolge, um das Kennwort auf „0-0-0-0“ zurückzusetzen: POWER (Aus) → MUTE → 8 → 2 → 4 → POWER (Ein).

Zurückset.: Zurücksetzen von Internet@TV auf die werkseitigen Standardeinstellungen.

Internet@TV-ID

Sie können dieses Menü verwenden, wenn Sie ein Konto erstellen oder löschen. Sie können Ihr Konto zusammen mit den Kontoinformationen für die Inhaltssite steuern.

Das Konto gilt nur für internet@TV.

Erstellen: Erstellen Sie ein Konto und verbinden Sie es mit den gewünschten Anwendungen.

HINWEIS

Sie können maximal 10 Konten erstellen.

Die maximale Zeichenzahl beträgt 8.

Manager

– Service Site: Registrieren Sie die Anmeldeinformationen für Dienstwebsites.
- Change Password: Ändern des Kennworts.
- Entfernen: Löschen Sie das Konto.

■ Dienstmanager: Löschen und Sperren von Widgets, die unter Internet@TV installiert sind.

Sperren: Sperren der Anwendung.

für den Zugriff auf eine gesperrte Anwendung müssen Sie das Kennwort eingeben.

Entfernen: Löschen der Anwendung.

■ Properties: Anzeigen von Informationen zu Internet@TV. Verwenden Sie die Option Geschwindigkeit der Internetverbindung prüfen, um Ihre Netzwerkverbindung zu prüfen.

Samsung Apps

Samsung Apps ist ein Speicher, aus dem Sie Anwendungen herunterladen können, die auf Ihren Samsung TV/AV-Geräten verwendet werden können.

Mit Hilfe der heruntergeladenen Anwendungen können die Benutzer eine Vielzahl von Inhalten (z. B. Videos, Musik, Fotos, Spiele, nützliche Informationen usw.) nutzen.

Zusätzlichen Anwendungen später dazukommen.

Samsung Apps Video Empfohlen Meste Downloads Neueste Name YouTube YouTube TV store Test User002 Kostenlos Login Miniaturansichten Sortieren nach Zurück

Verwenden der Farbtasten in Verbindung mit den Samsung Apps.

Rot (Login): Anmeldung zum Internetdienst.
3 Grün (Miniaturansichten): Ändern des Anzeigemodus.
Blau (Sortieren nach): Sortieren der Widgets nach Empfohlen, Meiste Downloads, Neueste oder Name.
Zurück: Zurück ins vorherige Menü.

[Rechtliche Hinweise]

Aufgrund der vielfältigen Möglichkeiten der Geräte mit dem Samsung Internet@TV-Inhaltsdienst sowie der Beschränkungen hinsichtlich der verfügbaren Inhalte, sind manche Funktionen, Anwendungen und Dienste möglicherweise auf manchen Geräten und in manchen Regionen nicht verfügbar. Für manche Features bei Internet@TV sind möglicherweise zusätzliche Peripheriegeräte erforderlich, oder es müssen Mitgliedschaften vereinbart werden, für die zusätzliche Gebühren anfallen. Wechseln Sie zu http://www.samsung.com, wenn Sie weitere Informationen zu bestimmten Geräten und zur Verfügbarkeit von Inhalten benötigen. Die Dienste und die Verfügbarkeit von Inhalten über Internet@TV können sich von Zeit zu Zeit unangekündigt ändern.

Verwenden der Samsung Apps nach Kategorie

Folgende Kategorien sind verfügbar:

• Neuigkeiten: Anzeigen neu registrierter Anwendungen.
• Video: Anzeigen verschiedener Videomedien wie Filme, Fernsehshows und Kurzvideos.
• Sport: Anzeigen verschiedener Sportmedien wie Spielinformationen, Bilder und Kurzvideos.
• Spiel: Anzeigen verschiedener Spiele wie Sudoku oder Schach.
• Lifestyle: Bietet verschiedene Lifestyle-Medien wie Musikangebote, Verwaltungstools für private Fotos und soziale Netzwerke wie Facebook und Zwitter.
  • Information: Bietet verschiedene Informationsdienste wie Nachrichten, Aktienkurse und Wetter.
• Sonstiges: Beinhaltet verschiedene andere Dienste.
• Eigene Seite: Mit Eigene Seite erhalten Sie Informationen über bereits auf dem Fernsehgerät installierte Anwendungen. Dies sind z. B. Detailangaben, heruntergeladene Inhalte usw. Sie können die Anwendungen löschen oder sperren.
• Hilfe: Wenn Sie Fragen zu Internet@TV haben, schauen Sie zuerst in diesem Abschnitt nach.

AllShare

Informationen zu AllShare

AllShare verbindet Ihr Fernsehgerät und Ihre Mobiltelefone und Ihre anderen zum Fernseher kompatiblen Geräte über ein Netzwerk mit Ihrem Fernsehgerät. Auf Ihrem Fernseher können Sie eingehende Aufrufe, SMS-Nachrichten und Zeitpläne anzeigen, die auf Ihren Mobiltelefonen gespeichert sind. Außerdem können Sie die auf Mobiltelefonen oder anderen Geräten (z. B. Ihrem PC) gespeicherten Medieninhalte wie Videos, Photos und Musik abspielen, indem Sie sie über das Netzwerk auf dem Fernseher steuern. Außerdem können Sie Ihr Fernsehgerät als Monitor für Ihr Mobiltelefon benutzen, wenn Sie eine Webseite anzeigen.

Weitere Informationen erhalten Sie unter www.samsung.com, oder wenden Sie sich an ein Samsung-Callcenter. Auf dem Mobilgerät muss möglicherweise zusätzliche Software installiert werden. Weitere Informationen hierzu finden Sie im Benutzerhandbuch zum Gerät.

Konfigurieren von AllShare

Einstell.

■ Meldung (Aus / Ein): Aktivieren oder Deaktivieren der Nachrichtenfunktion (für eingehende Aufrufe, SMS-Nachrichten und Zeitpläne auf Ihren Mobiltelefonen).
Medien (Aus / Ein): Aktivieren bzw. Deaktivieren der Medienfunktion. Wenn die Medienfunktion aktiviert ist, können Sie Videos, Fotos und Musik von einem Mobiltelefon oder einem anderen Gerät abspielen, das AllShare unterstützt.
ScreenShare (Aus / Ein): Aktivieren oder Deaktivieren der ScreenShare-Funktion, mit der Sie ein Mobiltelefon als Fernbedienung verwenden können.
■ TV-Name: Festlegen eines Namens für den Fernseher, damit Sie ihn im Mobilgerät einfach finden können.

Wenn Sie Ben.-Eingabe wählen, können Sie den Namen des Fernsehers mit der Bildschirmtastatur eingeben.

a)share Einstell Meldung : Ein Maiden : Ein Median ScreenShare : Ein TV-Nama : Hein-TV Auswählen Zurück Beenden Einstell Zurück

Meldung / Medien / ScreenShare

Anzeigen einer Liste der Mobiltelefone oder angeschlossenen Geräte, mit denen Sie die Meldung, Medien oder ScreenShare-Funktion in Verbindung mit diesem Fernsehgerät verwenden können.

Die Medien-Funktion steht in allen Mobilgeräten zur Verfügung, sofern diese AllShare unterstützen.

■ Erlaubt / Verboten: Hiermit lassen Sie das Mobiltelefon zu bzw. sperren es.
■ Entfernen: Hiermit entfernen Sie das Mobiltelefon aus der Liste.

Mit dieser Funktion wird aber nur der Name des Mobilgeräts aus der Liste entfernt. Wenn das entfernte Mobilgerät wieder angeschaltet wird oder eine Verbindung zum Fernseher herstellen möchten, wird es möglicherweise wieder in der Liste angezeigt.

Verwenden der Meldung-Funktion

Mit dieser Funktion können Sie die eingegangenen Anrufe, SMS-Nachrichten und Zeitpläne vom Mobiltelefon im Alarmfenster anzeigen, während Sie das Fernsehgerät verwenden.

HINWEIS

Um dieses Alarmfenster nicht anzuzeigen, deaktivieren Aus Sie Meldung bei den Einstell. von AllShare.

Wenn OK gewählt wird oder wenn OK nach dreimaliger Anzeige der Nachricht nicht gewählt wird, wird die Nachricht gelöscht. Die Nachricht wird nicht vom Mobiltelefon gelöscht.

Das Alarmfenster kann angezeigt werden, während Sie Anwendungen wie Media Play usw. verwenden. Um den Inhalt der Nachricht zu sehen, schalten Sie in diesem Fall auf Fernsehmodus um.

Wenn eine Nachricht von einem unbekannten Mobiltelefon angezeigt wird, wählen Sie das Mobiltelefon im Nachrichtenmenü von AllShare und wählen Sie dann Verboten, um das Telefon zu sperren.

Nachrichtenansicht

Wenn eine neue SMS-Nachricht ankommt, während Sie fernsehen, wird das Alarmfenster geöffnet. Wenn Sie auf OK klicken, wird der Inhalt der Nachricht angezeigt.

Sie können die Anzeigeeinstellungen für SMS-Nachrichten auf Ihren Mobiltelefonen konfigurieren. Anweisungen finden im Handbuch des Mobiltelefons.

Manche Zeichen werden möglicherweise als Leerzeichen oder unlesbar angezeigt.

Erweiterte Funktionen

Alarm bei eingehendem Anruf

Wenn ein Anruf eingeht, während Sie fernsehen, wird das Alarmfenster geöffnet.

Kalenderalarm

Während Sie fernsehen, wird das Alarmsignalfenster geöffnet, um die registrierte Sendung anzuzeigen.

Se können die Anzeigeeinstellungen für die Zeitplaninhalte auf Ihren Mobiltelefonen konfigurieren. Anweisungen finden im Handbuch des Mobiltelefons.

Manche Sonderzeichen werden möglicherweise als Leerzeichen oder unlesbar angezeigt.

Verwenden der Medienfunktion

Ein Alarmsignalfenster wird geöffnet und informiert den Benutzer, dass die vom Mobiltelefon gesendeten Medieninhalte (Videos, Fotos, Musik) auf dem Fernseher angezeigt werden. Der Inhalt wird automatisch 3 Sekunden nach dem Öffnen des Alarmfensters angezeigt. Wenn Sie bei geöffnetem Alarmfenster auf RETURN oder EXIT drücken, werden die Medieninhalte nicht wiedergegeben.

HINWEIS

Beim ersten Verwenden der Medienfunktion wird ein Warnhinweis angezeigt. Drücken Sie die ENTER ☐, um Zulassen, zu wählen. Danach können Sie die Medienfunktion auf diesem Gerät verwenden.

"Unbekanntes Gerät 0" möchte die Mediendatei abspieren. Wenn Sie das Abspreien der Mediendatei auf Ihrem Gerät zulassen möchten, drücken Sie "Zulassen", andererfalls drücken Sie "Vrbiet. . Sie können die Einstellung dieser Funktion bei "AllShare Einstell." ändern oder zurücksetzen. Warnung: Gerät an ein nicht sicheres oder unbekanntes Netzwerk angeschlossen ist, kann es vorkommen, das unenwünschte oder unangemessene Inhalte abgespielt werden. Wenn Sie bezüglich der Identität des Netzwerks und der Angemessenheit der Inhalte Zweifel haben, empfehlen wir dringend, dass Sie die Wiedergabeanfrage nicht "Zulassen." Vrbiet.Zulassen

Um die Übertragung von Medieninhalten des Mobiltelefons zu deaktivieren, müssen Sie die Medien bei den Einstellungen für AllShare deaktivieren Aus.

Die Inhalte können je nach Auflösung und Format möglicherweise nicht auf Ihrem Fernseher angezeigt werden.

Die ENTER ▶ und die Tasten ◀ / ▶ sind möglicherweise je nach Medieninhalt deaktiviert.

Sie können die Medienwiedergabe mit dem Mobiltelefon steuern. Weitere Informationen hierzu finden Sie im Benutzerhandbuch zum Mobiltelefon.

Wenn Sie Medieninhalte von Ihrem PC abspielen möchten, wählen Sie das PC-Symbol auf der Hauptanzeige von AllShare. Das Menü Media Play der Fernsehgeräts ändert sich automatisch. Weitere Informationen finden Sie unter „Media Play“ (s. 39).

Verwenden der ScreenShare-Funktion

Screenshare zeigt die gleiche Website wie das Mobilgerät an. Mit Hilfe von ScreenShare können Sie die verschiedenen Inhalte von einem Mobiltelefon öffnen. Zum Beispiel zeigt die Abbildung auf der rechten Seite eine Zugriffsseite für den Inhalt von einem Mobiltelefon. Sie können die verschiedenen Dateien des Mobiltelefons und das Telefonbuch und den Kalender auf dem Fernseher anzeigen. Auch können Sie andere vom Telefonbuch aus anrufen oder eine SMS senden.

HINWEIS

m Samsung-Mobiltelefon muss ScreenShare installiert sein und die entsprechende Anwendung muss laufen; damit Sie die ScreenShare-Funktion verwenden können.

Welche Tasten auf Ihrer Fernbedienung verfügbar sind, richtet sich nach der jeweils angezeigten Seite.

Doc Viewer kann Dateien im Doc-Format lesen, sie können aber nicht bearbeitet werden.

Die Bildschirmanzeige ann sich je nach angeschlossenem Gerät unterscheiden.

My Mobile Contacts Calendar Doc Viewer Auswählen zurück

Verwenden eines Samsung-Telefons zur einfachen Steuerung des Fernsehgeräts

Damit Sie diese Funktion verwenden können, müssen Sie ein Mobiltelefon anschließen, das ScreenShare-Funktionen unterstützt. Wenn Sie das Fernsehgerät mit Ihrem Mobiltelefon bedienen, werden nur die Tasten POWER,

- ▲+, P ∧/∨ und MUTE unterstützt.

Selbst wenn Sie eine Reglertaste (Kanal oder Lautstärke) des Mobiltelefons gedrückt halten, ändert sich der Wert jeweils nur um eine Einheit.

Verlegen der Kabel

Ausführung für Wandhalterung

(UE46C9000ZW, UE55C9000ZW, UE46C9080ZW, UE55C9080ZW)

Ziehen Sie beim Ordnen der Kabel nicht zu fest daran. Auf diese Weise kann es zu Beschädigungen der Geräteanschlüsse kommen.

Befestigen des Fernsehgeräts an der Wand

Achtung: Das Fernsehgerät kann hinfallen, wenn Sie daran ziehen, es schieben oder darauf klettern. Stellen Sie insbesondere sicher, dass sich keine Kinder an das Gerät hängen oder es aus dem Gleichgewicht bringen. Anderenfalls könnte das Gerät umkippen und schwere Verletzungen oder den Tod verursachen. Beachten Sie alle Anweisungen der beigefügten Sicherheitshinweise. Noch mehr Stabilität und Sicherheit erreichen Sie, wenn Sie den Kippschutz installieren. Gehen Sie hierzu folgendermaßen vor.

So verhindern Sie, dass das Fernsehgerät umkippt

(UE46C9000ZW, UE55C9000ZW, UE46C9080ZW, UE55C9080ZW)

1. Stecken Sie die Schrauben durch die Halterungen und befestigen Sie sie fest an der Wand. Vergewissern Sie sich, dass die Schrauben gut halten.

4) Nach Ausführung der Wand benötigen Sie zum Befestigen weiteres Material, wie z. B. einen Dübel.
Da die benötigten Halterungen, Schrauben und das Band nicht zum Lieferumfang gehören, müssen Sie diese Teile gesondert erwerben.

1. Entfernen Sie die Schrauben in der Mitte auf der Rückseite des Fernsehgeräts. Setzen Sie diese Schrauben in die Halterungen ein und befestigen Sie die Schrauben dann wieder am Fernsehgerät.

2. Verbinden Sie die Halterungen an der Wand und die Halterung am Fernsehgerät mit einem festen Band miteinander und ziehen Sie das Band dann fest.

HINWEIS

Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es nicht nach hinten kippen kann.
Es ist noch sicherer, wenn die Halterungen an der Wand niedriger als die Halterungen am Fernsehgerät sind.
Lösen Sie das Band, ehe Sie den Fernsehapparat bewegen.

1. Kontrollieren Sie, ob alle Anschlüsse weiterhin fest verbunden sind. Prüfen Sie regelmäßig die Verbindungen auf Zeichen von Ermüdung oder Versagen. Bei Zweifeln hinsichtlich der Sicherheit Ihrer Halterung wenden Sie sich an einen professionellen Installationsbetrieb.

Bei Fragen zum Fernsehgerät schauen Sie zuerst in dieser Liste nach. Wenn keiner dieser Tipps zur Fehlerbehebung weiterhilft, öffnen Sie die Website „www.samsung.com“ und klicken Sie dort auf „Support“ oder wenden Sie sich an das in der Liste auf der letzten Seite angegebene Callcenter.

Problem Lösungen und Erklärungen
Bildqualität	Führen Sie zu allererst den Bildtest durch, um zu bestätigen, dass Ihr Fernsehgerät das Testbild korrekt anzeigt.(Wechsel Sie zu MENU - Unterstützung - Eigendiagnose - Bildtest) (s. 29).Wenn das Testbild richtig angezeigt wird, kann das schlechte Bild durch die Signalquelle oder das Signal verursacht sein.
Das Fernsehbild ist nicht so gut wie im Geschäft.	Wenn Sie einen analogen Kabel-/Satellitenreceiver verwenden, ersetzen Sie diesen durch einen digitalen. Verwenden Sie HDMI- oder Komponentenkabel, um Bildqualität in HD (high definition) zu ermöglichen.Kabel-/Satellitenanschluss: Probieren Sie HD-Sender aus der Kanalliste.Antennenanschluss : Probieren Sie HD-Sender, nachdem Sie die Autoprogrammierung durchgeführt haben.Siele HD-Kanäle senden aufbereitete SD-Inhalte (Standard Definition).Stellen Sie den Kabel-/Satellitenreceiver auf eine Bildauflösung von 1080i oder 720p ein.Achten Sie darauf, dass Sie beim Fernsehen den Mindestabstand entsprechend der Größe des Fernsehers und der Auflösung des angezeigten Signals einhalten.
Das Bild ist verzerrt: Macroblock-Fehler, Smallblock-Fehler, Punkte, Pixelfehler	Durch die Kompression der Videorinhalts kann es zu Bildverzerrungen kommen, insbesondere bei schnellen Bildem wie bei Sportsendungen und Actionfilmen.Ein niedriger Signalpegel oder schlechte Qualität kann Bildverzerrungen verursachen. Das ist kein Problem des Fernsehgeräts.Mobiltelefone, die in der Nähe (bis ca. 1 m) eines Fernsehgeräts betrieben werden, können bei Analog- und Digitalfernsehem Bildrauschen verursachen.
Farbe ist falsch oder gefehlt.	Wenn Sie einen Komponentenanschluss verwenden, wergewissem Sie sich, ob die Komponentenkabel mit den richtigen Anschlüssen verbunden sind. Falsche oder lose Kontakte können Farbprobleme verursachen oder dazu führen, dass auf dem Bildschirm gar kein Bild angezeigt wird.
Schlechte Farbwiedergabe oder Helligkeit.	Stellen Sie die Bild-Optionen im Fernsehmanü ein. (wechseln Sie zum Bild-Modus /Farbe / Helligkeit / Schärfe (s. 20)Stellen Sie im Fernsehmenü die Optionen für den Energiesparmod. ein. (Wechseln Sie zu MENU - Bild - Öko-Lösung - Energiesparmod.) (s. 20)Versuchen Sie, die Grundstellung für das Bild wieder herzustellen, damit die Standardbildkinstellungen verwendet werden.(Wechseln Sie zu MENU - Bild - Bild zurücksetzen) (s. 24).
Gepunktete Linie am Bildschirmrand.	Wenn die Bildgröße auf Bildschirmanp. eingestellt ist, ändern Sie dies in 16:9 (s. 21).Ändern Sie die Kabel-/Satellitenauflösung.
Das Bild ist schwarzweiß.	Wenn Sie einen AV-Composite-Eingang verwenden, schließen Sie das Videokabel (Gelb) an die grüne Buchse des Komponenteneingangs 1 am Fernsehgerät an.
Beim Kanalwechsel friert das Bild ein bzw. ist verzerrt, oder die Bildanzeige erfolgt verzögert.	Bei Anschluss an einen Kabelreceiver versuchen Sie, den Kabelreceiver zurückzusetzen. Schließen Sie das Netzkabel wieder an und warten Sie, bis der Kabelreceiver neu startet. Dies kann bis zu 20 Minuten dauern.Stellen Sie die Bildauflösung des Kabelreceivers auf 1080i oder 720p ein.
Tonqualität	Führen Sie zu allererst den Audiotest durch, um zu bestätigen, dass Ihr Fernsehgerät den Ton korrekt ausgibt.(Wechseln Sie zu MENU - Unterstützung - Eigendiagnose - Audiotest) (s. 29).Wenn der Ton richtig ausgegeben wird, kann das Tonproblem möglicherweise durch die Signalquelle oder das Signal verursacht sein.
Kein Ton oder Ton zu leise bei maximaler Lautstärke.	Überprüfen Sie die Lautstärke des externen Geräts, das an Ihren Fernseher angeschlossen ist.
Bild ist gut, aber kein Ton.	Stellen Sie die Option Lautsprecher auswählen im Tonmenü auf TV-Lautsprecher ein (s. 26).Wenn Sie ein externes Gerät verwenden, vergewisern Sie sich, dass die Audiokabel an die richtigen Audioeingänge am Fernsehgerät angeschlossen sind.Wenn Sie ein externes Gerät verwenden, überprüfen Sie die Einstellungen für die Tonausgabe des Geräts (z. B. müssen Sie die Toneinstellungen Ihres Kabelreceivers möglicherweise in HDMI ändern, wenn das Gerät über HDMI an Ihr Fernsehgerät angeschlossen ist).Wenn Sie ein DV/HDMI-Kabel verwenden, ist ein separates Audiokabel erforderlich.Wenn Ihr Fernsehgerät über eine Kopfhörerouchse verfügt, vergewissem Sie sich, dass nichts eingesteckt ist.
Die Lautsprecher geben ein unerwünschtes Geräusch von sich.	Überprüfen Sie die Kabelverbindungen. Vergewisern Sie sich, dass kein Videokabel an einen Audioeingang angeschlossen ist.Überprüfen Sie die Signalstärke des Antennen-/Kabelanschlusses. Ein schwaches Signal kann Tonverzerrungen verursachen.
Kein Bild, kein Video
Der Fernseher kann nicht eingeschaltet werden.	Vergewisern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbounden ist.Vergewisern Sie sich, dass die Netzsteckdose Strom liefert.Drücken Sie die POWER-Taste am Fernsehgerät, um zu prüfen, ob die Fernbedienung richtig funktioniert. Wenn das Fernsehgerät angeht, lesen Sie den Abschnitt „Die Fernbedienung funktioniert nicht“ weiter unten.
Das Fernsehgerät schaltet sich automatisch aus.	Stellen Sie im Menü Einstell. sicher, dass der Sleep-Timer deaktiviert Aus ist (s. 27).Wenn das Fernsehgerät an Ihren PC angeschlossen ist, überprüfen Sie die Energiespareinstellungen Ihres PCs.Vergewisern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist.Wenn Sie über Kabel oder Antenne fernsehen, schaltet sich das Fernsehgerät nach 10 – 15 Minuten ohne Signal aus.
Kein Bild/Video.	Überprüfen Sie die Kabelverbindungen. Unterbrechen Sie kurzzeitig alle Kabelverbindungen zwischen dem Fernsehgerät und den externen Geräten.Stellen Sie den Videoausgang Ihres externen Geräts (Kabel-/Satellitenreceiver, DVD-/Blu-ray-Player) so ein, dass er zur Verbindung mit dem Fernsehgerät passt. Zum Beispiel: Wenn der HDMI-Ausgang des externen Geräts verwendet wird, schließen Sie es an den HDMI-Eingangs Ihres Fernsehers an.Stellen Sie sicher, dass die angeschlossenen Geräte angeschaltet sind.Vergewissem Sie sich, dass die richtige Signalquelle für den Fernseher eingestellt ist. Drücken Sie dazu die Taste SOURCE auf der Fernbedienung des Fernsehers.
HF-Anschluss (Terrestrisch/Kabel)
Das Fernsehgerät empfängt nicht alle Kanäle.	Vergewissem Sie sich, dass das Antennenkabel korrekt angeschlossen ist.Probieren Sie es mitPlug & Play(Anfangseinstellung) um die verfügbaren Kanäle zur Kanalliste hinzuzufügen. Wechseln Sie zu MENU -Einstell.-Plug & Play(Anfangseinstellung) und warten Sie, bis alle verfügbaren Kanäle gespeichert sind (s. 11).Prüfen Sie, ob die Antenne korrekt angeordnet ist.
Das Bild ist verzemt: Macroblock-Fehler, Smallblock-Fehler, Punkte, Pixelfehler	Durch die Kompression der Videoinhalts kann es zu Bildverzerrungen kommen, insbesondere bei schnellen Bildern wie bei Sportsendungen und Actionfilmen.Ein schwaches Signal kann Bildverzerrungen verursachen. Das ist kein Problem des Fernsehgeräts.
PC-Verbindung
Meldung „Nicht unterstützter Modus“ wird angezeigt.	Stellen Sie die Ausgangsauflösung und Frequenz Ihres PCs so ein, dass sie zu den vom Fernsehgerät unterstützten Auflösungen passen (s. 31).
Der PC wird immer in der Liste der Signalquellen angezeigt, auch wenn keiner angeschlossen ist.	Das ist normal. Der PC wird immer in der Liste der Signalquellen angezeigt, auch wenn keiner angeschlossen ist.
Bild ist gut, aber kein Ton.	Wenn Sie eine HDMI-Verbindung verwenden, prüfen Sie die Einstellungen des Audioausgangs für Ihren PC.
Netzwerkverbindung (je nach Modell)
Fehler der drahtlosen Netzwerkverbindung.	Es ist ein drahtloser USB-Dongle von Samsung erforderlich, um das Drahtlosnetzwerk zu verwenden.Vergewissem Sie sich, dass die Netzwerkverbindung aufDrahloseingestellt ist (s. 34).Das Fernsehgerät muss an einen drahtlosen IP-Sharer (Router) angeschlossen sein.
Aufnahme / Timeshift
Das USB-Gerät wird nicht erkannt oder Gerät formatieren, Geräteprüfung oder Geräte-Leistungstestschlagen fehl.	Schlagen Sie im Handbuch für das USB-Gerät nach um zu überprüfen, ob es für Aufnahmen geeignet ist.Wenn das USB-Gerät eine Sperre besitzt, stellen Sie sicher, dass sie deaktiviert ist.Vergewissem Sie sich, dass das USB-Gerät formatiert werden kann, wenn es an den Computer angeschlossen ist. Verbinden Sie das USB-Gerät mit dem Fernseher und formatieren Sie es. (Formatierung kann von Zeit zu Zeit fehlschlagen.)Wenn einGeräte-Leistungstestoder das Formatieren fehlgeschlagen sind, gibt es entweder ein Problem mit der USB-Hardware oder die USB-Hardware ist nicht leistungsfähig genug (zu langsam).
Ich werde aufgefordert, ein USB-Gerät zu formatieren, das bisher gut funktioniert hat.	Wenn das USB-Gerät eine Sperre besitzt, stellen Sie sicher, dass sie deaktiviert ist.Stellen Sie das USB-Gerät mit der Wiederherstellungsfunktion unterGeräteprüfungwieder her.
Die Aufnahmefunktion funktioniert nicht.• Kontrollieren Sie, ob ein USB-Gerät angeschlossen ist.Überprüfen Sie, ob es sich bei dem Kanal um einen zur Aufnahme geeigneten Digitalkanal handelt.Wenn das Signal schwach ist oder gar nicht vorhanden, wird die Aufnahmefunktion automatisch beendet.Das Fernsehgerät nimmt nicht auf, wenn auf dem USB-Gerät kein Speicher mehr frei ist.
Timeshift-Modusfunktioniert nicht.• Kontrollieren Sie, ob ein USB-Gerät angeschlossen ist.Radiokanäle und analoge Übertragungen werden nicht unterstützt.Kanäle mit Datensendungen werden nicht unterstützt.Wenn das Signal schwach ist oder gar nicht vorhanden, wird theTimeshift-Modus-Funktion automatisch beendet.DieTimeshift-Modus-Funktion ist nicht verfügbar, wenn auf dem USB-Gerät kein Speicher mehr frei ist.
Mit einer Meldung wird angezeigt, dass der Leistungstest nicht bestanden wurde, und die Funktionen für Aufnahmen sowieTimeshift-Modussind nicht verfügbar.	Solche Probleme können auftreten, wenn Sie ein USB-Gerät mit geringer Kapazität verwenden, das keine Aufnahmen ermöglicht.

Weitere Informationen

Problem Lösungen und Erklärungen
Eine geplante Aufnahme ist fehlgeschlagen.	Bei bestimmten Vorgängen, wie Formatierung, Leistungstest, Fehlerprüfung oder Löschen, bei denen auf das Dateisystem eines USB-Geräts zugegriffen wird, werden geplante Aufnahmen deaktiviert.Wenn kein USB-Gerät angeschlossen ist, nimmt das Fernsehgerät auch dann nicht auf, selbst wenn Aufnahmezeit erreicht ist.Das Fernsehgerät nimmt nicht auf, wenn auf dem USB-Gerät kein Speicher mehr frei ist. Überprüfen Sie, ob dies der Fall ist.Wenn Sie einen Kanal aufnehmen, der mit einer Sicherungsstufe versehen ist, wird das Fenster zu Eingabe der PIN angezeigt, sobald Sie versuchen, diese Aufnahme wiederzugeben.
Mehrere Aufnahmegeräte sind angeschlossen, aber das Fernsehgerät beendet die Aufnahme.	Wenn mehrere Aufnahmegeräte angeschlossen sind und das eingestellte Standardaufnahmegerät hat keinen freien Speicher mehr, wird die Aufnahmefunktion abgebrochen. Wiederholen Sie den Aufnahmeversuch. Das Gerät mit dem meisten freien Speicher wird automatisch als Standardaufnahmegerät eingestellt und der Fernseher beginnt die Aufnahme.
Sonstiges
Das Bild wird nicht als Vollbild angezeigt.	Bei HD-Kanälen werden auf beiden Seiten schwarze Balken angezeigt, wenn Sie aufberatete SD-Inhalte (4:3) wiedergeben.Bei Filmen mit einem anderen Seitenverhältnis als am Fernsehgerät eingestellt werden oben und unten schwarze Balken angezeigt.Stellen Sie die Bildgröße an Ihrem externen Gerät oder am Fernseher auf Vollbild ein.
Die Fernbedienung funktioniert nicht.	Ersetzen Sie die Batterien der Fernbedienung, und achten Sie dabei auf die richtige Polung (+/-).Reinigen Sie das Sendefeld der Fernbedienung.Zelgen Sie mit der Fernbedienung aus 1,5 bis 2 m Enternung direkt auf das Fernsehgerät.
Die Fernbedienung des Kabel-/Satellitenreceivers schaltet das Fernsehgerät nicht ein/aus oder regelt auch nicht die Lautstärke.	Programmieren Sie die Fernbedienung des Kabel-/Satellitenreceivers so, dass sie das Fernsehgerät anspricht. Den Code für SAMSUNG TV finden Sie in der Bedienungsanleitung für Ihren Kabel-/Satellitenreceiver.
Meldung „Nicht unterstützter Modus“ wird angezeigt.	Überprüfen Sie die unterstützte Auflösung des Fernsehgeräts und stellen Sie die Ausgangsauflösung des externen Geräts dementsprechend ein. Weitere Informationen erhalten Sie auf Seite 31 dieses Handbuchs.
Kunststoffgerucht tritt aus dem Fernsehgerät aus.	Dieser Geruch ist normal und verschwindet im Lauf der Zeit.
Die Option Signalinformation steht für das Fernsehgerät im Menu Eigendiagnose nicht zur Verfügung.	Diese Funktion ist nur bei digitalen Kanälen mit Antennenanschluss (HF/Koax) verfügbar (s. 29).
Das Fernsehgerät ist seitlich geneigt.	Lösen Sie den Sockel des Standfußes vom Fernsehgerät und wiederholen Sie die Montage.
Das Kanalmenü wird grau angezeigt. (nicht verfügbar)	Das Menü Kanal ist nur dann verfügbar, wenn eine TV-Signalquelle ausgewählt wurde.
Ihre Einstellungen gehen nach 30 Minuten oder bei jedem Abschalten des Fernsehers verloren.	Wenn das Fernsehgerät im Modus Shop-Demo läuft, werden die Ton- und Bildeinstellungen alle 30 Minuten zurückgesetzt. Wechseln Sie mit dem Plug & Play-Prozess (Anfangseinstellung) vom Modus Shop-Demo zu Privatgebrauch. Drücken Sie diese Taste SOURCE, um den TV-Modus auszuwählen. Wechseln Sie dann zu MENU → Einstell. → Plug & Play (erstmals einrichten) → ENTER [→]. (s. 11)
Vorübergehender Ausfall von Bild oder Ton.	Überprüfen und korrigieren Sie ggf. die Kabelverbindungen.Der Ausfall von Ton oder Bild kann durch Einsatz übermäßig starrer oder dicker Kabel verursacht werden. Vergewissern Sie sich, dass die Kabel für langfristigen Gebrauch flexibel genug sind. Bei Wandmontage empfehlen wir, Kabel mit 90 Grad-Steckern zu verwenden.
Sie sehen kleine Partikel, wenn Sie den Rahmen um den Bildschirm herum genau betrachten.	Dies ist Teil des Produktdesigns und kein Defekt.
Die Meldung „Verschlüsseltes Signal“ oder „Kein Signal/Schwaches Signal“ wird angezeigt.	Wenn Sie ein CAM (mit „Cl“ oder „Cl+“-Karte) verwenden, überprüfen Sie, ob es richtig in den Cl-Steckplatz (Common Interface) eingesetzt wurde.Wenn das Problem fortbesteht, ziehen Sie das CAM aus dem Fernseher heraus und setzen Sie es erneut ein.
Sie haben das Fernsehgerät vor 45 Minuten ausgeschaltet, es schaltet sich aber von selbst wieder ein.	Dies ist normal. Das Fernsehgerät aktiviert die OTA-Funktion (Over The Aerial) Funktion selbst, um die Firmware für die Aktualisierung beim Fernsehen herunterzuladen.
Es gibt wiederholte Bild-/Tonprobleme. Überprüfen und ändern Sie Signal/Signalquelle.
Es kann eine Reaktion zwischen dem Gummipolster des Sockels und der Oberfläche mancher Möbel geben.	Um dies zu verhindern, bringen Sie Filzblöcke an jeder Fläche des Fernsehers an, die in direkten Kontakt mit Möbeln gerät.

Der TFT-LED-Bildschirm enthält Unterpixel. Hierfür ist eine ausgefeilte Fertigungstechnologie erforderlich ist. Allerdings können ein paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixelfehler haben keinen Einfluss auf die Geräteleistung.

Mitgelieferter WLAN-Adapter

WIS09ABGN2

Funktionen

• Konform zu IEEE 802.11a/b/g und 802.11n Draft 2.0
- Unterstützung für USB 2.0
- Kompaktes und leichtes Design im Taschenformat
- Unterstütztes Modell: Der WLAN-Adapter funktioniert nur in Verbindung mit dem Fernsehgerät, mit dem er geliefert wurde.

Sicherheitshinweise

• Lassen Sie niemals zu, dass Kinder das Gerät verschlucken oder mit der Verpackungsfolie spielen. Halten Sie das Gerät und die Verpackungsfolien von Kindern fern.
• Achten Sie darauf, dass das Gerät nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommt. Es könnte dadurch beschädigt werden.
• Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus und halten Sie Abstand zu offenem Feuer oder Wärmequellen (z. B. Heizung). Anderenfalls kann die Lebensdauer des Geräts verkürzt oder ein Brand verursacht werden.

Garantie: 1 Jahr

- Wenn das Gerät aufgrund eines innerhalb der Garantiezeit unter normalen Betriebsbedingungen auftretenden Defektes nicht ordnungsgemäß arbeitet, setzen Sie sich mit dem Händler in Verbindung, bei dem Sie es erworben haben.

Technische Daten
Standard IEEE 802,11 a/b/g/n ( n : Draft 2,0)
Hostschnittstelle USB 2,0
Frequenzbereich 2,412 – 2,4835 GHz	5,15 – 5,850 GHz
Sicherheit 64/128 Bit WEP, WPA /WPA	2, 802,1x, WPS
Ausgangsleistung 802,11a: 11 dBm bei	54 Mb/s802,11b: 17 dBm bei 11, 5,5, 2 und 1 Mb/s802,11g: 11 dBm bei 54 Mb/s802,11n (2,4GHz): 14 dBm (20 MHz) / 12 dBm (40 MHz)802,11n (5 GHz): 11 dBm (20 MHz) / 9 dBm (40 MHz)
Datenrate 802,11a/g: 54, 48, 36, 24, 18	12, 9 und 6 Mb/s802,11b: 11, 5,5, 2 und 1 Mb/s802,11b: bis zu 300 Mb/s (40MHz / Raumstreams: 2)
Empfindlichkeit 802,11a: -68 dBm bei	54 Mb/s802,11b: -84 dBm bei 11 Mb/s802,11g: -68 dBm bei 54 Mb/s802,11b: -68 dBm (20 MHz) / -65 dBm (40 MHz)
Stromverbrauch Senden: 500 mA bei	Dauersendebetrieb (2 Sendesysteme an)Empfangen: 300 mA bei Dauerempfang (2 Empfangssysteme an)
Abmessungen (L X B X T) 84 X 26,6 X	6 mm

Ideal für 802,11n (5 GHz): 802,11n (2,4GHz):		802,11 a/b/g
HD-Videostreaming	Empfohlen	Nicht empfohlen	Nicht empfohlen
SD-Videostreaming		Empfohlen	Empfohlen
Musik, Foto

• Netzwerkbedingungen und Umgebungseinflüsse (einschließlich unter anderem Netzwerkverkehr, Gebäudematerial und Bauweise) können die tatsächliche Übertragungsgeschwindigkeit reduzieren.
  • Die Umgebungsbedingungen beeinflussen die Funkreichweite.
• Für drahtloses Videostreaming werden Videoclips mit Bitraten unterhalb von 20 Mb/s empfohlen.

Hergestellt unter Lizenz der Dolby Laboratories: Dolby sowie das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.

GUIDE Plus+-Warenzeichen / Lizenz / Patenthinweis

GUIDE Plus+ ist (1) eine Marke oder registrierte Marke von, wird (2) hergestellt unter Lizenz von und unterliegt (3) verschiedenen internationalen Patenten und Patentanträgen, die entweder Eigentum von Gemstar-TV Guide International, Inc. und/oder der mit ihr verbundenen Tochterunternehmen sind oder an sie lizenziert wurden.

Rechtlicher Hinweise zu GUIDE Plus+

GEMSTAR-TV GUIDE INTERNATIONAL, INC. UND/ODER DIE MIT IHR VERBUNDEN TOCHTERUNTERNEHMEN HAFTEN IN KEINER WEISE FÜR DIE RICHTIGKEIT DER MIT DEM GUIDE PLUS+-SYSTEM ZUR VERFÜGUNG GESTELLTEN PROGRAMMINFORMATIONEN. KEINSFALLS HAFTEN GEMSTAR-TV GUIDE INTERNATIONAL, INC. UND/ODER DIE MIT IHR VERBUNDEN TOCHTERUNTERNEHMEN FINANZIELL FÜR ENTGANGENE GEWINNE, UMSATZAUSFÄLLE SOWIE DIREKTE, INDIREKT, BESONDERE ODER FOLGESCHÄDEN IN VERBINDUNG MIT DER BEREITSTELLUNG ODER VERWENDUNG VON INFORMATIONEN, AUSRÜSTUNGEN ODER DIENSTLEISTUNGEN IM ZUSAMMENHANG MIT DEM GUIDE PLUS+-SYSTEM.

Hinweis zur Open Source-Lizenz

Bei Verwendung einer Open Source-Software, können die Open Source-Lizenzen über das Gerätemenü bezogen werden. Der Open Source-Lizenzhinweis ist in englischer Sprache gehalten.

Technische Daten

Bildschirm (nativ)	1920 x 1080
UmgebungsbedingungenBetriebstemperaturLuftfeuchtigkeit (bei Betrieb)LagerungstemperaturLuftfeuchtigkeit (Lagerung)	10^ C bis 40^ C ( 50^ F bis 104^ F)10% bis 80%, nicht kondensierend-20°C bis 45^ C (-4°F bis 113^ F)5% bis 95%, nicht kondensierend
TV-System	Analog: B/G, D/K, L, I (je nach eingestelltem Land)Digital: DVB-T/DVB-C
Fernsehnorm/Videosystem:	Analog: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0
Audiosystem	BG. OK NICAM. MPEGI
HDMI IN 1 - 4	Video: 1080 24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iAudio: 2-Kanal-Linear-PCM 32/44.1/48 kHz, 16/20/24 Bit.Analoger Audioeingang (nur HDMI IN1)PC-Eingang (nur HDMI IN1)
Drehbarer Fuß(Links / rechts)	-20° ~ 20°
Modellname	UE46C9000ZWUE46C9080ZW	UE46C9000SWUE46C9080SW	UE55C9000ZWUE55C9080ZW	UE55C9000SWUE55C9080SW
Bildschirmgröße(Diagonal)	46 Zoll 55 Zoll
Ton(Ausgang)	10 W X 2 15 W X 2
Abmessungen (BxTxH)GehäuseMit Fuß	1104.2 X 33.9 X 674.8 mm1104.2 X 306.1 X 819.5 mm	-1104.2 X 306.1 X 819.5 mm	1295.6 x 33.9 x 784.4 mm1295.6 x 306.1 x 873.3 mm	-1295.6 x 306.1 x 873.3 mm
GewichtOhne FußMit Fuß	16.7 kg22.8 kg	-21.8 kg	20.4 kg26.5 kg	-25.5 kg

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Die technischen Daten zur benötigten Netzspannung zum Energieverbrauch finden Sie auf dem Etikett am Produkt.

Index

A

Alle wählen 19

AllShare 55

Anschließen an ein Audiogerät 14

Anschließen an einen PC 31

Anynet+ 48

Aufnahme 50

Aufstellbereich 2

Auto. Lautst. 26

Autom. Einstellung 25

B

Balance L/R 25

Basisansicht 46

Batterien 6, 7

Bearbeiten von Kanälen 18

Bildformat 21, 47

D

Diashow 45

DIGITAL AUDIO OUT 14,48

DivX® VOD 47

Drehen 47

D-Sub 31

Dynamisch 19

E

Eigendiagnose 29

Eingang einrichten 33

Elektronischer Programmführer 16

Empfänger 50

Energiesparmodus 20

EPG (elektronischen Programmführers) 16

Equalizer 25

Ext. Lautsprecher 26

Extras 3

F

Farbtemp. 21

Fehlerbehebung 58

Feinabstimmung 19

Fernbedienung 6

Fotos 45

Frequenz 18

H

Hautton 21

HDMI 12,48

Heimkino 14, 48

Helligkeit 20

Hintergrundmusik 47

|

Internet@TV 52

Kanal-Manager 16

Kanalmenü 18

Kennwort 53

Komponenten 13

L

Lautsprecherauswahl 26

Lautstärke 5

Lizenz 62

M

Media Play 39

Melodie 29

Musik 45

N

Name bearb. 15

Navigieren 15

Netzanzeige 5

Netzwerkverbindung 32

Nur RGB-Modus 20

0

Öko-Sensor 20

Optimale Auflösung 31

Optimalkontrast 20

P

PIN ändern 28

Plug & Play 11

Q

Quellen 15

S

Schärfe 20

Schwarzton 20

Signalinformation 29

Sleep-Timer 27

Software-Update 30

Sperren 19

Sprache 28

Standby-Modus 5

Symbol 3

T

Technische Daten 63

Timer 27

Titel 46

Transparenzmenü 29

TV-Empfang 18

TV-Lautsprecher 26

U

Uhr 27

Untertitel 28

USB-Laufwerk 30,39

V

Verstärken 25

Verwenden der Kanalansicht 16

Verwenden der Programmieransicht16

Verwenden von Favoriten 17

Videoformate 43

Videorekorder 13

Videos 43

W

Warm 21

Weißabgleich 21

Wiederholungsmodus 47

Vidés Movie 01.avi Jan. 10.2010 Movie 02.avi Jan. 10.2010 Movie 03.avi Jan. 10.2010 Movie 04.avi Jan. 10.2010 Movie 05.avi Jan. 10.2010 Movie 06.avi Jan. 10.2010 Movie 07.avi Jan. 10.2010 Movie 08.avi Jan. 10.2010 Movie 09.avi Jan. 10.2010 Movie 10.avi Jan. 10.2010 SUM Changer périph. Sélectionner Tri Outils
