BEDIENUNGSANLEITUNG WTV 511 MIELE
Produktgruppe19Umbau-undMontageanweisung
1von26M.-Nr.09352090
WTV511, WTV512
| de | Wasch-Trocken-Verbindungs-bausatzWTV511/WTV512 | en | Washer-dryerstackingkitWTV511/WTV512 | fr | Cadredesuperpositionlave-linge/sèche-lingeWTV511/WTV512 |
| ni | Was-droger-tussenstukWTV511/WTV512 | da | Sammenbygningsbeslagtilvaskemaskiner/tørretumblereWTV511/WTV512 | no | Vask-tørk-mellomsatsWTV511/WTV512 |
| sv | Byggsatsförtvätt/tork-pelareWTV511/WTV512 | fi | PesutorninkiinnityssarjaWTV511/WTV512 | it | KitdigiunzionecolonnabucatoWTV511/WTV512 |
| es | JuegodeuniónparalavadorasysecadorasWTV511/WTV512 | am | StackingKitWTV511/WTV512 |
Produktgruppe19Umbau-undMontageanweisung 5von26M.-Nr.09352090
Produktgruppe19Umbau-undMontageanweisung 6von26M.-Nr.09352090
Produktgruppe19Umbau-undMontageanweisung 7von26M.-Nr.09352090
Produktgruppe19Umbau-undMontageanweisung 11von26M.-Nr.09352090
AnzahlM.-Nr.Benennung

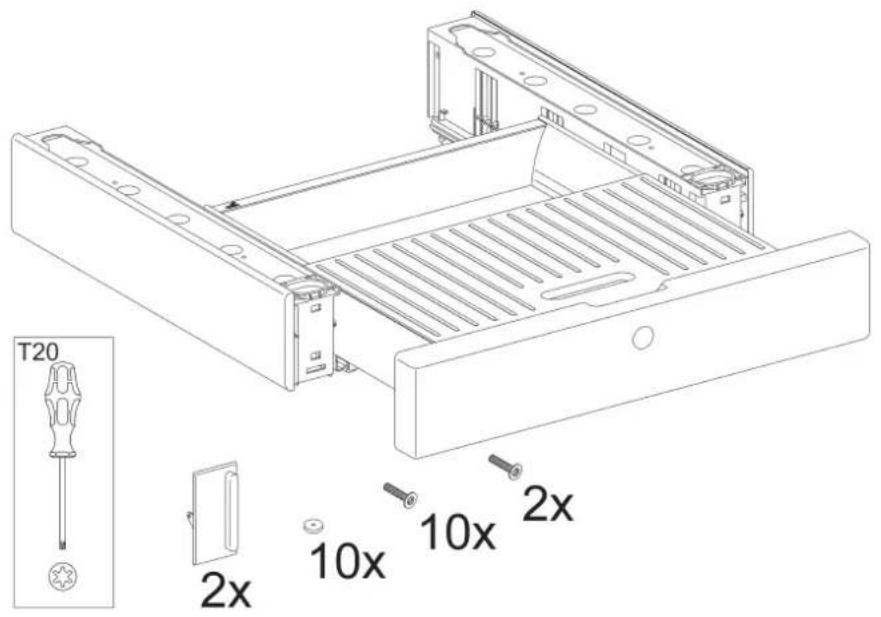

09351780Wasch-Trocken-VerbindungsbausatzWTV511(Abb.1)
09351790Wasch-Trocken-VerbindungsbausatzWTV512(Abb.1)
Montageanweisung
Achtung!
Wärmepumpentrockner so transportieren, wie in Abb. 3 dargestellt. Wenn der Trockner entgegen dieser Beschreibung transportiertwurde, den Trocknererstnach 1 Stunde Stillstandzeitwiederelektrischanschließen. Sonstkanndie Wärmepumpe Schadennehmen.
Hinweis
Die Pappeinlageim Schubkastendientals Transportsicherung und Montagehilfe. Pappeinlageerstnachder Montage entfernen!
Trocknerfüßeherausdrehenundeinstellen(Abb.4).
RahmenmiteingesetztemSchubkastenumdrehen(Abb.5).
Dichtringeaufkleben(Abb.6).
RahmenumdrehenundmittigaufdenWaschautomatenlegen(Abb.7).
√Frontblendebündig zur Waschmaschinenblende ausrichten (Abb.8).

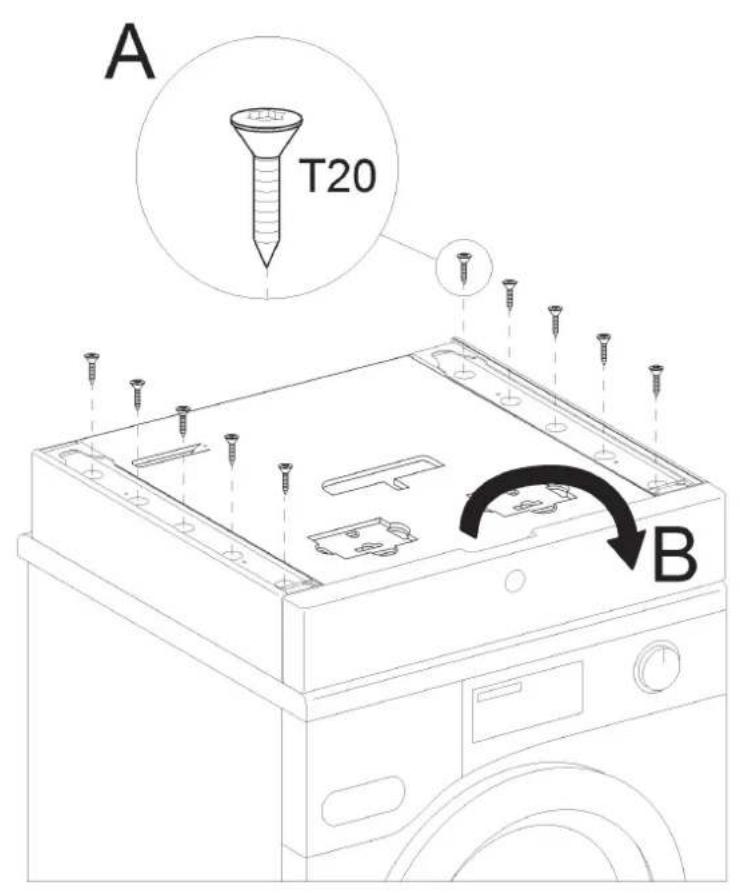

Rahmen vorsichtig mit einem Handschraubendreher auf dem Waschautomaten-Deckel festschrauben. Die Schrauben dabei nicht überdrehen.(Abb.9,Pos.A)
PappeinlageausdemSchubkastenentfernen(Abb.9,Pos.B).

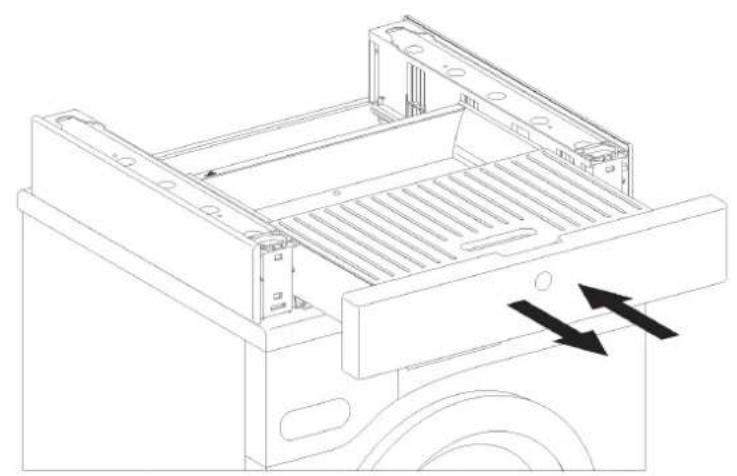

Schubkastendurch Drückenentriegelnundherausziehen(Abb.10).

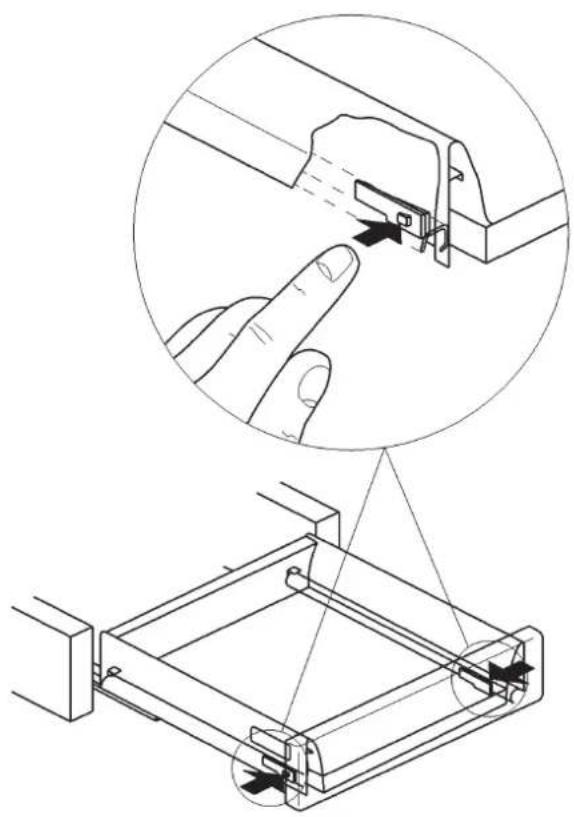

Schnappverschlüssedrückenundgleichzeitigden Schubkastennachobenabnehmen(Abb.11).
TrockneraufdenRahmenstellenunddie Trocknerfüßehintenindie Aufnahmenschieben (Abb.12,Pos.AundAbb.13,Pos.A).
TrockenfüßevorneindieAufnahmenstellen(Abb.12,Pos.BundAbb.13,Pos.B).
√Blendenbefestigen(Abb.14,Pos.1,Pos.2).
Schubkasteneinsetzen:
SchubkastenaufdieAuszugschienenlegenundschließen.DerSchubkastenrastethörbarein.
Um sicherzustellen, dass der Schubkasten in die Auszugschienen einrastet, den Schubkasten nochmals öffnen und wiederschließen.
Hinweis
NachderMontagekannesnötigsein, die Frontblendeauszurichten:

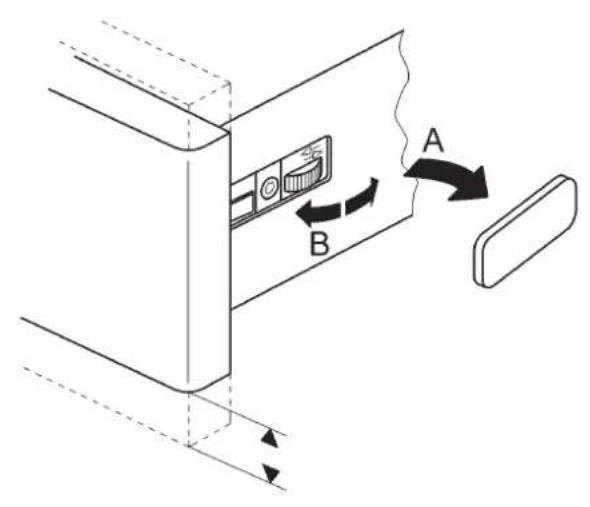

•Abdeckkappenabnehmen(Abb.15,Pos.A).
•UmdieHöheinzustellen,anderlinkenundrechtenZargedasRaddrehen(Abb.15,Pos.B).
• Um die seitliche Ausrichtung einzustellen, an der rechten Zarge die Schraube drehen (Abb. 16).
- Abdeckkappenabnehmen(Abb.15,Pos.A). - UmdieHöheinzustellen,anderlinkenundrechtenZargedasRaddrehen(Abb.15,Pos.B). - Um die seitliche Ausrichtung einzustellen, an der rechten Zarge die Schraube drehen (Abb. 16).
Produktgruppe19Umbau-undMontageanweisung
13von26
M.-Nr.09352090
Gefahr!
Stromschlaggefahr, Gefahr von Geräteschädennach der Demontage:
WennderWTVdemontiertwird,istderDeckeldesWaschautomatendurchdieverbleibendenLöchernichtausreichend dicht.DerWaschautomatkannnichtmehrsicherbetriebenwerden.
BevorderWaschautomatwiederohnedenWTVbetriebenwird, die Dichtigkeit des Deckelsdurcheinederfolgenden Maßnahmensicherstellen:
•DieLöcherimDeckelmitSilikonverschließen,oder
- einen neuen Deckel auf den Waschautomaten montieren. (Deckel ist beim Miele Fachhandel erhältlich.)
StromschlaggefahrbeiderDeckelmontage:
Die Demontage/Montagedes Deckelsdarfnurvoneiner Elektro-Fachkraftunter Berücksichtigungdergültigen Sicherheitsbestimmungendurchgeführt werden.
VorWartungs- und Instandsetzungsarbeitendas Gerätvonderelektrischen Versorgungtrennen.
de
en
Partsrequired
QuantityMat.no.Designation
09351780 Washer-dryerstackingkitWTV511, Fig.1
09351790 Washer-dryerstackingkitWTV512, Fig.1
Fittinginstructions
Warning!
NombreMat.-Nr.Désignation
09351780Cadredesuperpositionlave-linge/sèche-lingeWTV511(croquis1)
09351790Cadredesuperpositionlave-linge/sèche-lingeWTV512(croquis1)
Noticedemontage
Attention!
Produktgruppe19Umbau-undMontageanweisung
15von26
M.-Nr.09352090
↗ Retournerlecadreetledéposersurlelave-lingeenlecentrantbien(croquis7).
Alignerlafaçadeducadresurlebandeaudulave-linge(croquis8).
Produktgruppe19Umbau-undMontageanweisung
16von26
M.-Nr.09352090
Opmerking
AntalM.-Nr.Betegnelse
09351780SammenbygningsbeslagWTV511tilvaskemaskine/tørretumbler(ill.1)
09351790SammenbygningsbeslagWTV512tilvaskemaskine/tørretumbler(ill.1)
Produktgruppe19Umbau-undMontageanweisung
17von26M.-Nr.09352090
Monteringsanvisning
Vigtigt!
Produktgruppe19Umbau-undMontageanweisung
18von26M.-Nr.09352090
no
Nødvendigedeler
AntallM.-nr.Betegnelse
09351780Vask-tørk-mellomsatsWTV511(Fig.1)
09351790Vask-tørk-mellomsatsWTV512(Fig.1)
Monteringsveiledning
Viktig!
Produktgruppe19Umbau-undMontageanweisung
19von26
M.-Nr.09352090
Advarsel!
Produktgruppe19Umbau-undMontageanweisung 20von26
M.-Nr.09352090
Anmärkning
Eftermonteringenkandetvaranödvändigtattriktafrontpanelen:
Produktgruppe19Umbau-undMontageanweisung
21von26
M.-Nr.09352090
Produktgruppe19Umbau-undMontageanweisung
22von26M.-Nr.09352090
Indicazione
Produktgruppe19Umbau-undMontageanweisung
23von26M.-Nr.09352090
Produktgruppe19Umbau-undMontageanweisung
25von26M.-Nr.09352090
Danger!
Riskofelectricshock, appliancedamagewhendisassembling:
