BEDIENUNGSANLEITUNG KFEC16X ELECTROLUX

DE Benutzerinformation 2

EN User Manual 10

FR Notice D'utilisation 17

1. SICHERHEITSHINWEISE 3
2. SICHERHEITSANWEISUNGEN 6
   3.BEDIENUNG 7
3. REINIGUNG UND PFLEGE 8
4. UMWELTTIPPS 9

WIR DENKEN AN SIE

Vielen Dank für ihren Kauf eines Electrolux-Geräts. Sie haben ein Produkt gewählt, das jahrzehntelange professionelle Erfahrung und Innovation mit sich bringt. Das ausgeklugelte und stilvolle Produkt wurde für Sie entwickelt. So können Sie jeder Mal, wenn Sie das Produkt verwenden, sicher sein, dass Sie grßartige Ergebnisse erzielen werden.

Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Seiten, um:

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten: www.electrolux.com/support

Registieren Sie Ihr Produkt, um einen erstklassigen Service zu erhalten: www.registerelectrolux.com

Um Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen: www.electrolux.com/shop

KUNDENDIENST UND SERVICE

Verwenden Sie immer Original-Ersatzteile.

Halten Sie folgende Angaben bereit, wenn Sie sich an einen autorisierten

Kundendienst wenden: Modell, PNC, Seriennummer.

Die Daten finden Sie auf dem Typenschild.

Warn-/Sicherheitschinweise
① Allgemeine Informationen und Empfehlungen
Informationen zum Umweltschutz.

Änderungen vorbehalten.

DE 1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät safer zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollen den Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speiten.
• Halten Sie sãmtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb ist.
• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführren.

1.2 Allgemeine Sicherheit

• Dieses Gerät eignet sich für den Einsatz in Haushalten über Kochfeldern, Herden und ähnlichen Kochgeräten.
• Ziehen Sieittevor jederWartungsmaßnahme den Netzstecker aus der Steckdose.

VORSICHT: Die zugänglichen Geräteile werden beim Betrieb mit Kochgeräten sehr heiß.
- Verwenden Sie ausschließlich die im Lieferumfang enthaltenen Halteschrauben. Falls diese nicht mitgeliefert werden, verwenden Sie die in der Montageanleitung empfohlenen Schrauben. Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.
- WARNING: Wenn die Schrauben oder die Befestigungsvorrichtung nicht gemäß dieser Anleitung installiert werden, kann dies zu Gefahren durch elektrischen Strom führen.
- Verwenden Sie keine Klebstoffe zur Befestigung des Geräts.
- Falls in der Montageanleitung des Geräts oder Kochfelds nicht anders angegeben, muss der Abstand zwischen der Kochfeldoberfläche, auf der die Töpfe stehen, und der Unterseite des Geräts mindestens 65 cm betragen.
- Die Freisetzung der Abluft muss gemäß den örtlichen Vorschriften erfolgen.
- Der Raum, in dem das Gerät installiert wird, muss gut beluftet sein, damit keine Gase von offenem Feuer oder von Geräten, die mit Brennstoffen betrieben werden, in den Raum zurückströmen.
- Stellen Sie sicher, dass die Luftungsschlitze nicht blockiert werden und die vom Gerät aufgenommene Luft nicht in einen Luftungskanal geleitet wird, der zur Ableitung von Rauch und Dampf von anderen Geräten (Zentralheizungssystemen, Thermosiphonsystemen, Warmwasserbereitern) dient.
- Wenn das Gerät zusammen mit anderen Geräten betrieben wird, davon der im Raum erzeugte Vakuumwert maximal 0,04 mbar detragen.
- Achten Sie daraufuf, das Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch eines beschädigten Netzkabels an unseren autorisierten Kundendienst oder

eine Elektrofachkraft.

• Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.
• Falls das Gerät direkt an die Spannungsvorsorgung angeschlossen werden soll, muss die elektrische Installation mit einer Trennvorrichtung ausgerüstet sein, die eine allpolige Trennung vom Netz ermöglich. Die vollständige Trennung muss den Anforderungen der Uberspannungskategorie III entsprechen. Gemäß den Verdrahtungsregeln muss bei Festverdraughtung eine Vorrichtung zur Trennung des Gerätes von der Spannungsvorsorgung vorhanden sein.
• Flambieren Sie nicht unter thisem Gerät.
• Verwenden Sie keine gefährlichen oder explosionsfähigen Stoffe oder Dämpfe.
• Reinigen Sie das Gerät regelmäßig mit einem weichen Tuch, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
• Verwenden Sie zur Reinigung der Geräteoberfläche keine Dampfreiniger, Wasserstrahlreiniger oder scharfen Metallschaber. Verwenden Sie ausschließlich Neutralreiniger.
• Reinigen Sie die Fettfilter regelmäßig (mindestens alle 2 Monate) und beseitigen Sie Fettablagerungen vom Gerät, um eine Brandgefahr zu vermeiden.
• Verwenden Sie ein Tuch zum Reinigen des Geräteinnenraums.

2. SICHERHEITSANWEISUNGEN

2.1 Installation

WARNING!

Verletzungs-, Stromschlag-, Brand-, Verbrennungsgefahr sowie Risiko von Schäden am Gerät.

• Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandchuhe und festes Schuhwerk.
• Entfernen Sie das gesamte Verpackungsmaterial, alle Aufkleber und die Schutzfolie, bevor Sie das Gerät installmenten.
  Installieren Sie die Abluft nicht in eine Wandöffnung, außer diese wurde für diesen Zweck bestimmt.

2.2 Elektroanschluss

WARNING!

Brand- und Stromschlaggefahr.

Alle elektrischen Anschlusses sind von einem geprüften Elektriker vorzunehmen.
- Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
- Wenn das Symbol nicht auf dem Typenschild aufgedruckt ist, muss das Gerä geerdet werden.
Schließen Sie das Gerät nur an eine

ordnungsgemäß installierte Schutzkontaktsteckdose an.

• Achten Sie darauf, dass das Netzkabel nicht lose hangt oder sich verheddert.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Falls die Steckdose lose ist, schreiben Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile mössen so befestigt werden, dass sie nicht ohne Werkzeug entfrent werden können.
  Vergewissern Sie sich, dass das Gerät ordnungsgemäß installiert ist. Lockere und unsachgemäß Netzstecker können die Klemme überhitzen.
  Schlieben Sie das Gerät am Ende der Montage an. Stellen Sie sicher, dass der Netzanschluss nach der Montage noch zugänglich ist.

2.3 Gebrauch

Der Dunstabzug dient zum Absaugen der beim Kochen entstehenden Dämpfe.
In dem mitgelieferten Montagehandbuch ist

angegeben, ob Sie ihre Haube als Abluft-oder Umluftversion cbetreiben.

2.4 Service

Zur Reparatur des Geräts wenden Sie sich an den autorisierten Kundendienst. Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

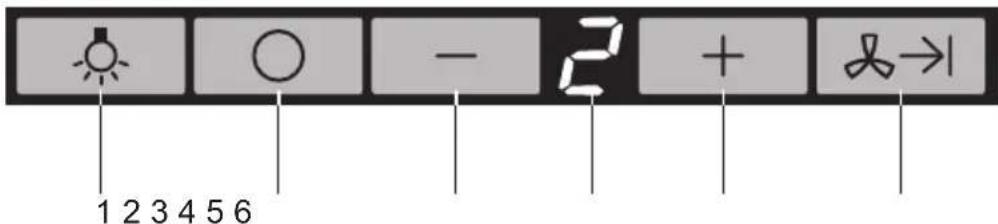

3. BEDIENUNG

1. Ein- und Ausschalten und Ändern der Beleuchtung
2. Motorstopp
3. Motorgeschwindigkeit verringn
4. Anzeige
5. Motorgeschwindigkeit erhöhen
6. Timerfunktion

Hinweis!

Wenn Sie eine Dunstabzugshaube mit Kohlefilter haben, müssen Sie, wie im Abschnitt "Filterreinigung" beschreiben, die Filteranzeige aktivieren.

Ein- und Ausschalten der Absaugung

1. Taste 5 drücken, die Abzugshaube schaltet sich mit Geschwindigkeit 1 ein.
2. Um die Sauggeschwindigkeit zu erhöhen, drücken Sie die Taste 5, um sie zu verringern, die Taste 3.
3. Zu Ausschalten der Abzugshaube drucken Sie die Taste 2.

Intensivestellung

1. Drücken Sie die Taste 5, bis die Geschwindigkeit 3 erreicht ist.
2. Drücken Sie erneut die Taste 5, in der Anzeige erscheint ein P. Die Intensiveinstellung ist aktiviert.

Bei Wahl der Intensivgeschwindigkeit wird automatisch eine Timerfungtion eingestellt, nach der die Abzugshaube auf die Geschwindigkeitsstufe 2 umschaltet.

Zeitschaltuhr einschalten

1 Drücken Sie die Taste 6. Die Abzugshaube schaltet mit der im Display angezeigten Geschwindigkeit 1 ein und die Punkt-LED blinkt.
2 Der Timer ist aktiviert; nach 10 Minuten schaltet die Abzugshaube ab.

Drücken Sie eine beliebige Taste außer 1 und aktivieren so die Einstellung.

Wiederholender Timer

1. Drücken Sie die Tasten 2 und 5 gleichzeitig, das Display zeigt 1 an.
2. Drücken Sie die Taste 5 und wahlen die gewünschte Geschwindigkeit aus.
3. Drücken Sie erneut die Tasten 2 und 5 gleichzeitig.

Frischluft ist nun aktiviert.

In den nachsten 24 Stunden wird die Abzugshaube für 10 Minuten mit der im Display angezeigten Blinkgeschwindigkeit eingeschaltet.

Danach schaltet sich die Abzugshaube automatisch ab.

Sofern die Funktion während der Programmierung nicht innerhalb weniger Sekunden bestätigt wird, endet die Programmierung.

Drücken Sie eine beliebige Taste außer 1 und aktivieren so die Einstellung.

Ein- und Ausschalten der Beleuchtung

Zum Ein- und Ausschalten der Beleuchtung drücken Sie die Taste 1.

Wechseln der Beleuchungsstärke

1. Schalten Sie die Beleuchtung mit Taste 1 ein.
   Sie leuchtet nun mit maximaler Helligkeit.
2. Drücken Sie lange auf die Taste 1 und ändern so die Beleuchtungsstarke.
3. Zum Ausschalten der Beleuchtung drucken Sie die Taste 1.

Filterreinigung

Anzeige Fettfilterreinigung

Nach 100 Betriebsstunden der Abzugshaube ertont ein regelmäßiges akustisches Signal und am Display blinkt . Der Fettfilter muss gereinigt werden.

• Um die Reinigungsanzeige zurückzusetzen, drücken Sie bei ausgeschalteter Abzugshaube zweimal auf die Taste 2. Sie horen einen Bestätigungston und am Display wird angezeigt.

Anzeige Kohlefilterreinigung

Nach 200 Betriebsstunden der Abzugshaube ertont ein regelmäßiges akustisches Signal und am Display blinkt C blinkt. Der Kohlefilter muss gereinigt oder ausgetauscht werden.

• Um die Reinigungsanzeige zurückzusetzen, drücken Sie bei ausgeschalteter Abzugshaube zweimal auf die Taste 2. Sie horen einen Bestätigungston und am Display wird C angezeigt.

Aktivieren der Kohlefilter-Reinigungsanzeige

Im Saugmodus ist die Anzeige der Kohlefilterreinigung nicht aktiv.
Wird die Abzugshaube im Filterbetrieb verwendet wird, muss die Anzeige für die Kohlefilterreinigung aktiviert werden.

• Drücken Sie 5 Sekunden die Tasten 2 und 6 gleichzeitig. Das Display zeigt C, dem ein akustischen Signal folgt.

Stellen Sie die Dunstabzugshaube nicht auf Filterbetrieb, wenn sie einen Plasmafilter verwendet.

Deaktivieren der Kohlefilter-Reinigungsanzeige

• Drücken Sie 5 Sekunden die Tasten 2 und 6 gleichzeitig. Das Display zeigt , dem ein akustisches Signal folgt.

4. REINIGUNG UND PFLEGE

4.1 Hinweise zur Reinigung

Keine Scheuermittel und Bürsten verwenden.

Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas mildem Reinigungsmittel an, und reinigen Sie damit die Geräteoberfläche.

Nach dem Kochvorgang können eine Teile des Geräts besteht sein. Um Flecken zu vermeiden, muss das Gerät, nachdem es abgekühlt ist, mit einem sauberen Tuch oder Papiertüchern abgetrocknet werden.

Reinigen Sie Flecken mit einem milden Reinigungsmittel.

Reinigen Sie das Gerät und die Fettfilter einmal im Monat. Reinigen Sie den Innenraum und die Fettfilter sorgfältig von Fett. Fettansammlungen oder andere Speisereste können einen Brand verursachen.

Fettfilter können im Geschirrspüler gespüt werden.
Dazu muss der Geschirrspüler auf einen kurzen Spülgang mit niedriger Temperatur eingestellt werden. Am Fettfilter können Verfährungen auftreten, diese beeinträchtigen die Leistung des Geräts jedoch nicht.

Der Zeitpunkt der Sattigung des Kohlefilters variiert je nach Art des Kochens und der regelmäßigen Reinigung des Fettfilters.

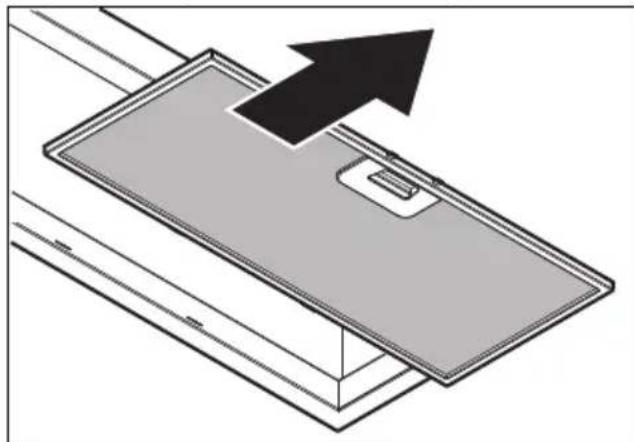

4.2 Reinigen des Fettfilters

Die Filter sind mit Klammern und Stiften auf der gegenüberliegenden Seite befestigt.

Reinigen Sie die Filter mit einem Schwamm und nicht-scheuerndem Reiniger oder in der Spulmaschine.

Dazu muss die Spulmaschine auf einen kurzen Spulgang mit niedriger Temperatur eingestellt werden. Am Fettfilter konnen Verfarbungen auftreten; diese beeinträchtigen die Leistung des Geräts jedoch nicht.

4.3 Wartung der Kondensatwanne

Die Wanne muss einmal proWoche oder je nach Verwendung der Haube auch haufter geleert und gereinigt werden.

4.4 Austauschen des Kohlefilters

WARNING!

Je nach Typ kann der Filter regeneriert werden oder nicht. Siehe Packungsbeilage, die mit dem Filter geliefert wird.

4.5 Austauschen der Lampe

Das Gerät wird mit einer LED-Lampe gefeliefert.
Dieses Teilarf nur von einem Techniker ausgetauscht werden. Im Falle einer Störung siehe unter "Service" im Kapitel "Sicherheitsanweisungen".

5. UMWELTTIPPS

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte.

Entsorgen Sie Geräte mit thisem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
