BEDIENUNGSANLEITUNG BCH42E SCHEPPACH

ACHTUNG!: Vor Inbetriebnahme die Bedienungsanleitung genau durchlen!

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beisellschaft!

Erklärung der Symbole auf dem Gerät

Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lessen und beachten!

Achtung! Benzin ist sehr leicht entzündlich. Vermeiden Sie das Rauchen, offenes Feuer oder Fun-kenflug in der Höhe von Kraftstoff.

Warnung! Bei Nichteinhaltung Lebensgefahr, Verletzungsgefahr oder Beschädigung des Werk-zeugs möglich

Achtung Verletzungsgefahr! Hände und Fuß nicht bei laufendem Motor mit dem Messer in Berührung bringen.

Halten Sie Kinder, Zuschauer und Helfer 15 m vom Freischneider entfern!

Festes Schuhwerk tragen!

Schutzheim, Gehörschutz und Schutzbrille verwenden!

Arbeitshandschuhe tragen!

Achtung! Der Auspuff und andere Teile des Motors wird im Betrieb sehr heißt, nicht berühren!

Symbol für das einzufüllende „Mischverhältnis Benzin/Öl" auf dem Tankdeckel.

Achtung! Verletzungsgefahr durch wegschleudernde Gegenstände

Das Produkt entspricht den geltenden europäischen Richtlinien.

Achtung vor Rückschlag!

Achtung, keine Sägeblätter oder mehrteilige metallische Schneidwerkzeuge verwenden!

Freischneider

Gastrimmer

Garantieter Schalleistungspegel

Tankinhalt

Inhaltsverzeichnis:

Seite:

1. Einleitung 11
2. Gerätebeschreibung (Abb. 1-3) 11
3. Lieferumfang 11
4. Bestimmungsgemäß Verwendung 12
5. Wichtige Hinweise 12
6. Technische Daten 14
7. Vor Inbetriebnahme 15
8. Aufbau und Bedienung 15
9. Arbeitshinweise 17
10. Wartung 18
11. Reinigung und Lagerung 19
12. Entsorgung und Wiederverwertung 20
13. Störungsabhilfe 21
14. Konformitätserklarung 51

1. Einleitung

Hersteller:

Scheppach GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

Verehrter Kunde

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeitsmen mit ihrem neuen Gerät.

Hinweis:

Der Hersteller theses Gerates haftet nach dem geltenden Produktthaftungsgesetz nicht für Schäden, die an thisem Gerat oder durch these gesät entstehen bei:

• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originalen Ersatzteilen
• nicht bestimmungsgemäßer Verwendung

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäß Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthalt wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringn und die Zuverlösigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung mussen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihr's Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden.

An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthalten den Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regel zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitschinweisen entstehen.

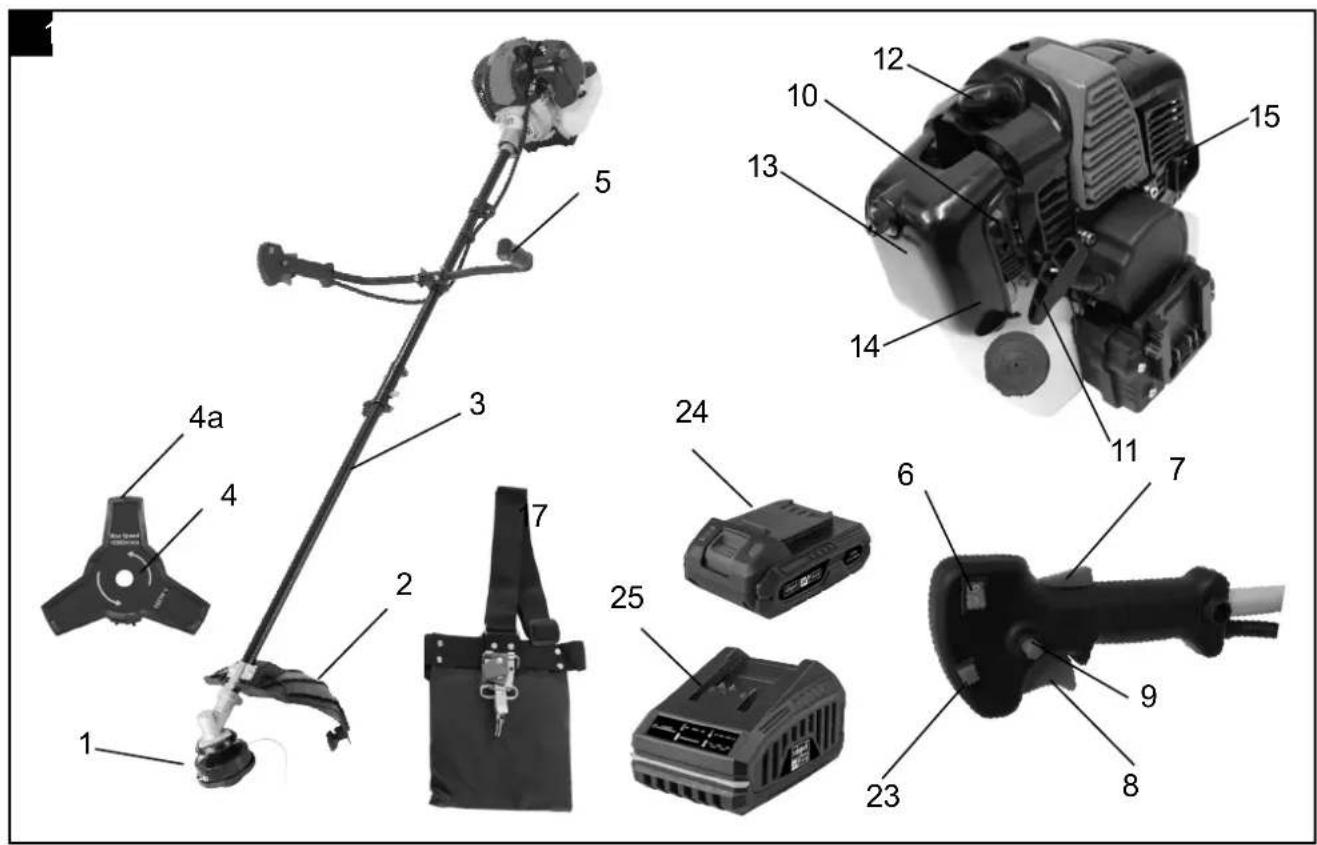

2. Gerätebeschreibung (Abb. 1 - 3)

Lieferumfang

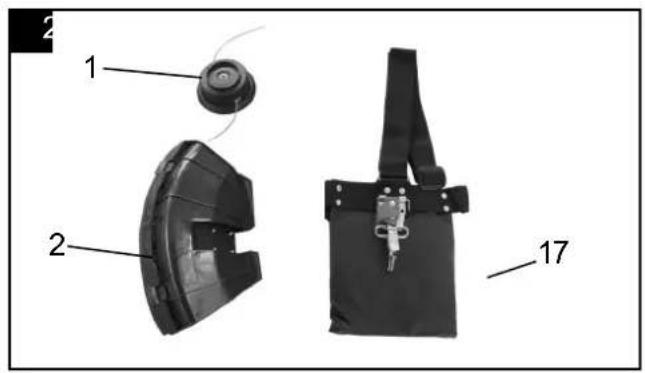

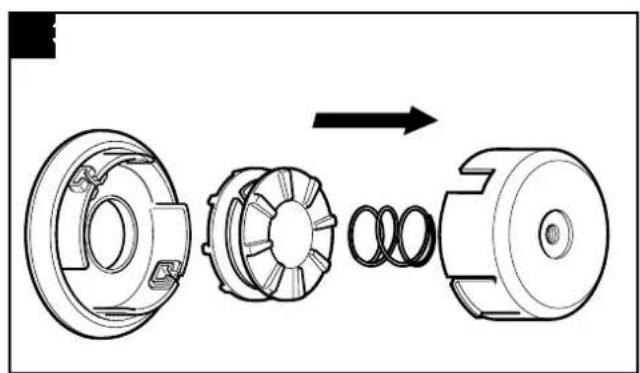

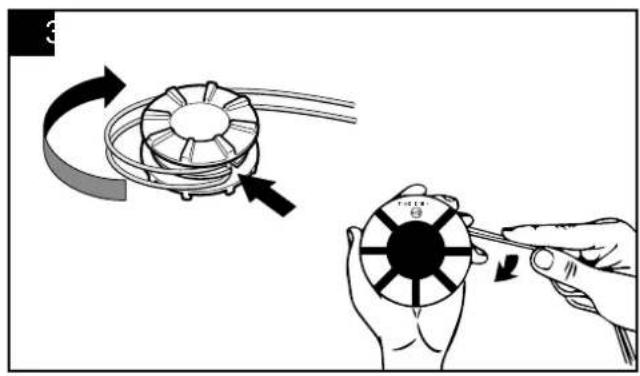

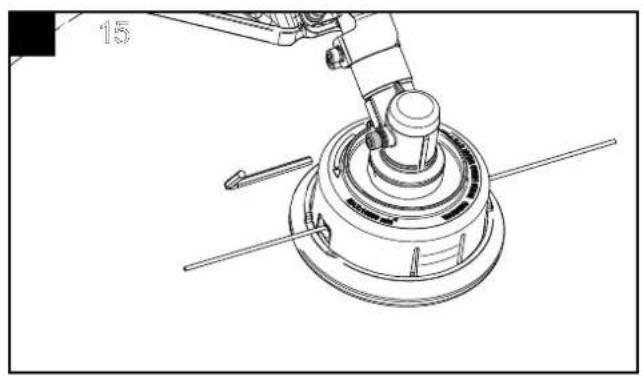

1. Fadenspule mit Schnittfaden

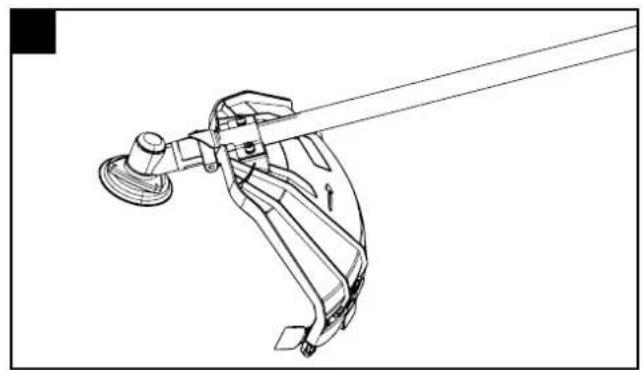

2. Schutz
3. Führungsholm mit Antriebswelle

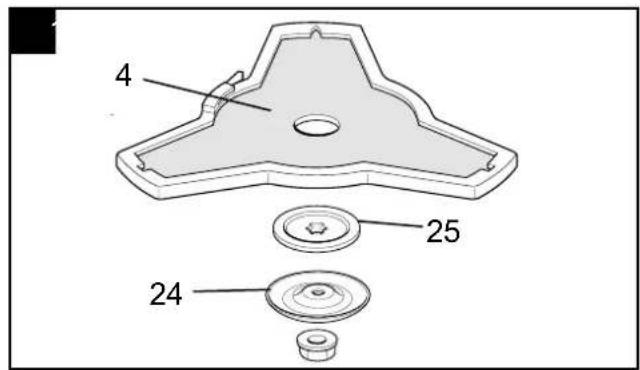

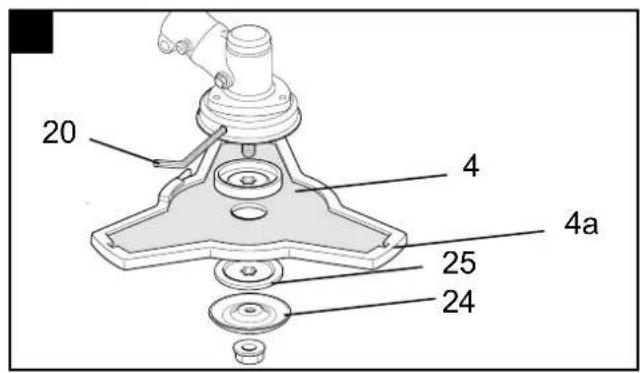

4. Schnittmesser

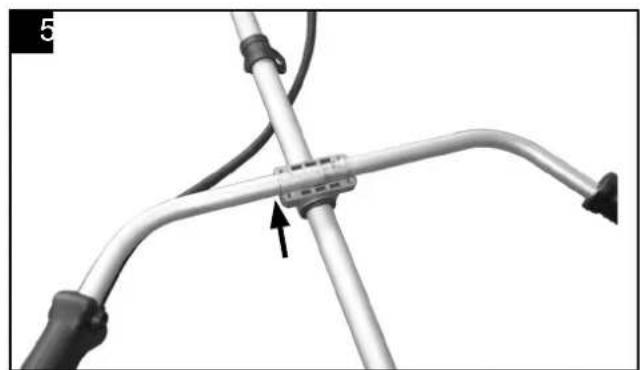

5. Führungshandgriff

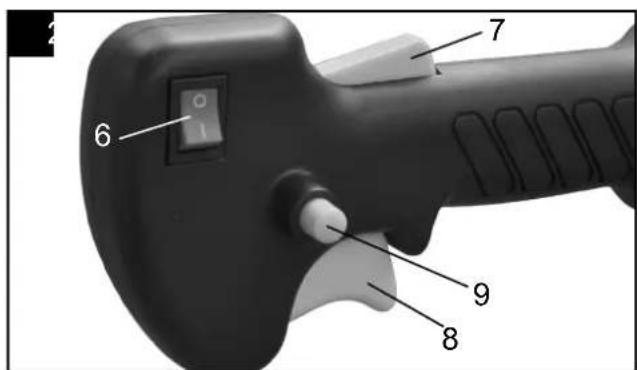

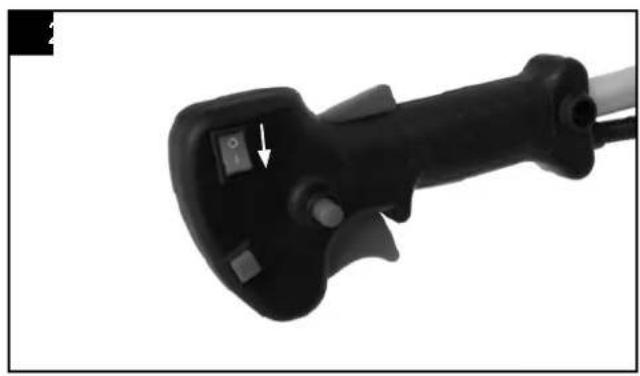

6. Ein-Ausschalter
7. Gashebelsperre
8. Gashebel
9. "Arretierung" Gashebel

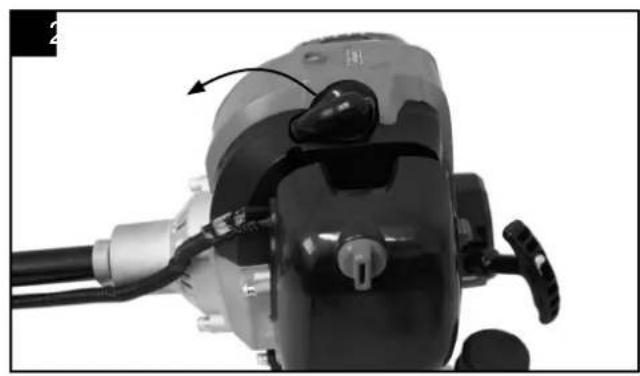

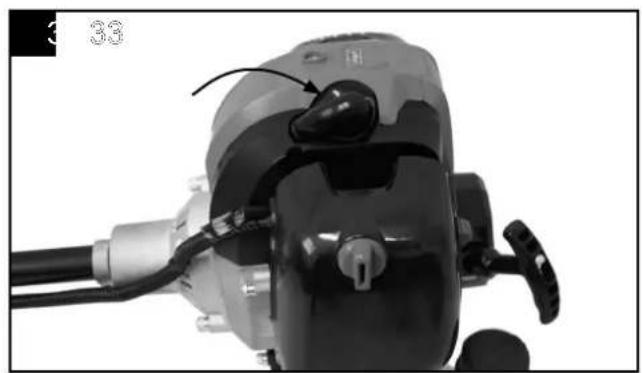

10. Choke-Hebel
11. Startseilzug
12. Zündkerzenstecker
13. Abdeckung Lüftergehäuse
14. Benzintank
15. Gehäuse für Motorkühlung
16. Kraftstoffpumper

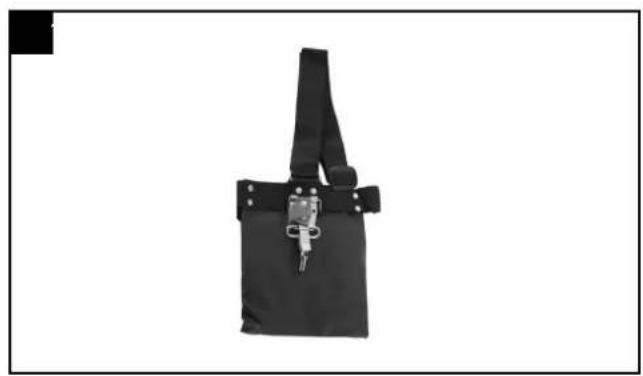

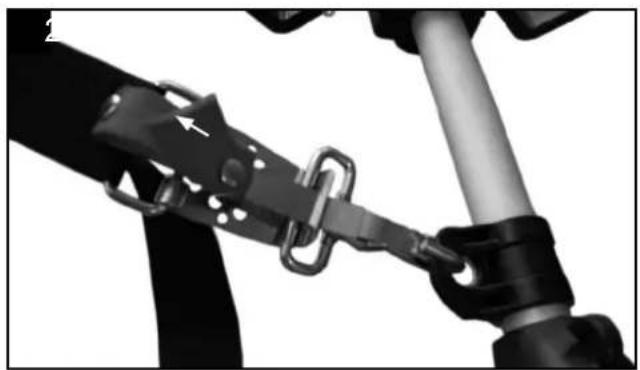

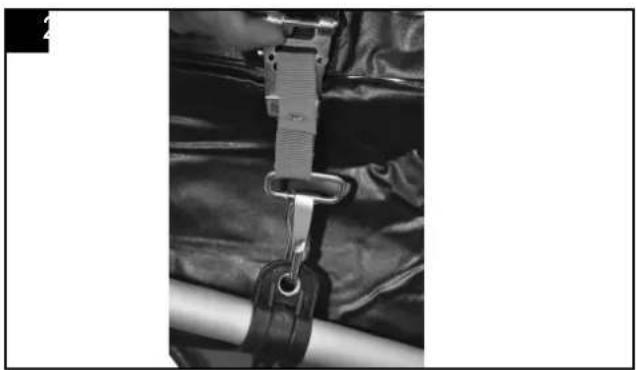

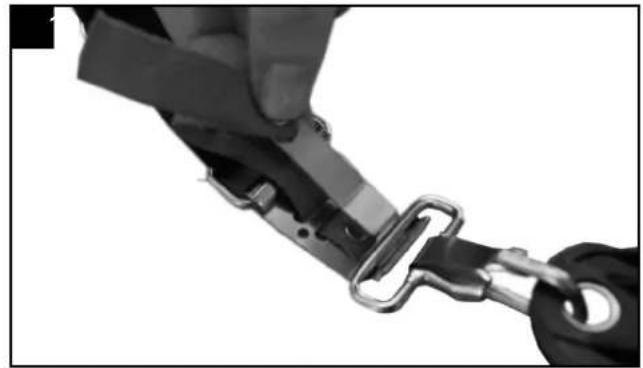

17. Tragegurt

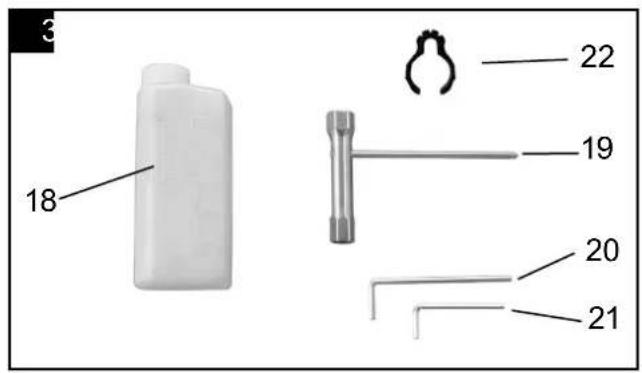

    18.Öl-Benzinmischflasche
18. Zündkerzenschluss

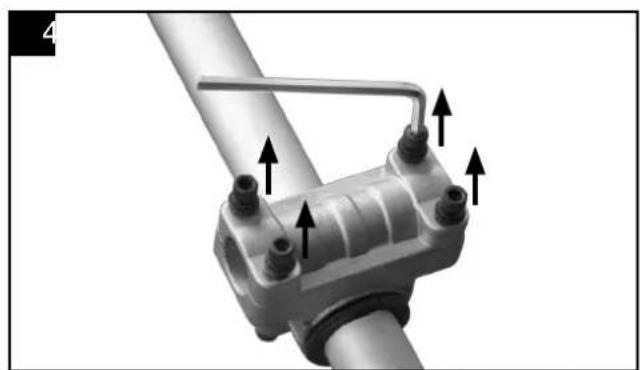

19. Inbusschlüssel Gr. 4
20. Inbusschlüssel Gr. 5
21. Kabelklemme
22. Elektrostarter

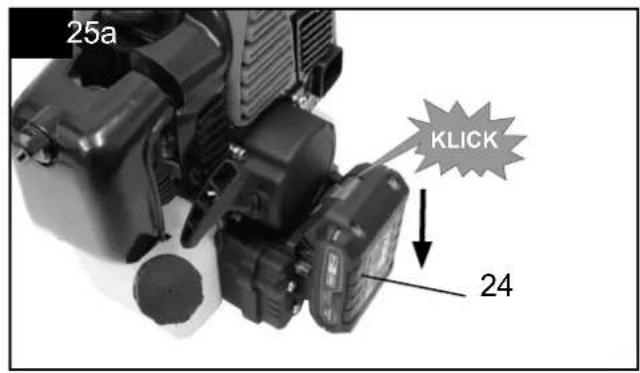

23. Akku
24. Ladegerat

3. Lieferumfang

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen mussorf der Zubringer verständigt werden. Spätera Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Gerät vertraut.
• Danach entsorgen Sie dieseitte umweltgerecht.
• Verwenden Sie bei Zubehör sowie Verschleß- und Ersatzteilen nur Original-Teile. Ersatzteile erhalten Sie bei Ihr dem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an.

Achtung!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen speilen! Es besteht Verschluckungs- und Erstickungsgefahr!

4. BestimmungsgemäßVerwendung

Die Motorsense (Verwendung des Schneidmessers) eignet sich zum Schneiden von leichtem Gehölz, starkem Unkraut und Unterholz.

Der Motortrimmer (Verwendung der Fadenspule mit Schnittfaden) eignet sich zum Schneiden von Rasen, Grasflächen und leichten Unkraut. Die Einhaltung der vom Hersteller begebögufen Gebrauchsanweisung ist Voraussetzung für den ordnungsgemäßigen Gebrauch des Gerätes. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Beachten Sie unbedingt die Einschränkungen in den Sicherheitshinweisen.

Bitte beachten Sie, dass unsere Geräte bestimmungs-gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Achtung! Wegen körperlicher Gefährdung des Benutzers darf die Benzinmotorsense nicht zu folgenden Arbeiten eingesetzt werden: zum Reinigen von Gehwegen und als Häcksler zum Zerkleinern von Baumund Heckenabschnitten. Ferner darf die Benzinmotorsense nicht zum Einebren von Bodenerhebungen, wie z.B. Maulwurfshügel verwendet werden. Aus Sicherheitsgründen darf die Benzinmotorsense nicht als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art verwendet werden.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Wer das Gerät nicht benutzen damit:

Personen, die nicht mit der Bedienungsanleitung vertraut sind, Kinder unter 16 Jahren sowie Personen, die unter Alkohol-, Drogen- oder Medikamenteneinfluss stehen.

Einsatzstunden der Benzinmotorsense

Auch wenn eine Motorsense jederzeit verwendet werden darf, sollte der Bediener Rucksicht auf die Menschen in seinem Umfeldnehmen.

5. Wichtige Hinweise

Sicherheitsanweisungen

Dieses Gerät ist nicht für die Verwendung von Personen (einschließlich Kindern) mit eingeschrankten körperslichen, sensorischen oder geistigen Fähigkeiten oder unzureichender Erfahrung und Wissen vorgesehen, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt und in der Benutzung des Gerätes unterwiesen wurden. Kinder mussen beaufsichtigt werden, damit sie nicht mit dem Gerät speilen.

1. Schulung

• Lesen Sie die Anweisungen aufmerksam. Machen Sie sich mit den Bedienelementen und der ordnungsgemäß Benutzung des Gerätes vertraut.
• Erlauben Sie niemals Kindern oder Personen, die nicht mit diesen Anweisungen vertraut sind, das Gerät zu verwenden. Die einschlagigen Gesetze eines Landes können ein Mindestalter für den Bediener vorgegeben.
• Mahren Sie niemals, während sich Menschen, insbesondere Kinder, oder Haustiere in der Nähe befinden.
• Der Bediener oder Nutzer ist für die Folgen von Gefahren, denen andere Menschen oder ihr Eigentum ausgesetzt sind, verantwortlich.
• Lassen Sie den Motor nicht in Innenräumen laufen. Die Abgase enthalten schädliches Kohlenmonoxid.

2. Vorbereitung

• Tragen Sie während des Schneidens immer geeignetes Schuhwerk und eine lange Hose.
• Nehmen Sie das Gerät nicht in Betrieb, wenn Sie barfuß sind oder Sandalen/TRagen.
• Prufen Sie den Bereich, in dem das Gerät verwendet werden soll, gründlich; entfernen Sie sämtliche Steine, Stöcke, Drahte, Knochen und andere Gegenstände.
• Prufen Sie die Klingen, Bolzen und Schneidvorbachtung vor jeder Benutzung auf sightbare Schäden oder Verschleib. Ersetzen Sie verschlissene oder beschädigte Klingen und Schrauben paarweise, damit das Gleichgewicht gewährleistet ist.
• Seien Sie bei Geräten mit mehreren Klingen vorsichtig, da eine Klinge andere Klingen in Rotation versetzen kann.

3. Betrieb

• Nutzen Sie das Gerät nur bei Tageslicht oder gutter künstlicher Beleuchtung.
• Verwenden Sie es nicht bei feuchtem Gras.
• Achten Sie insbesondere bei Gefälte auf einen sicheren Stand.
• Gehen Sie; rennen Sie nicht.

• Seien Sie besonderss vorsichtig, wenn Sie auf einem Gefäle die Richtung ändern.

• Schneiden Sie kein Gras an übermöig steilen Hangen.

• Seien Sie besonderss vorsichtig, wenn Sie das Gerät umdrehen oder zu sichziehen.
• Betreiben Sie das Gerät niemals mit defekten Schutzvorrichtungen oder -schilden sowie ohne Schutz für sich selbst.
• Schalten Sie den Motor entsprechend den Anweisungen ein und halten Sie ihre Fübe von der/den Klinge(n) fern.
• In diesen Fall)durfen Sie es nicht weiter als absoluterforderlich neigen und nur den Teil anheben, der vom Bediener entfernt ist. Beide Hände,müssen in Bedienposition sein,bevor Sie das Gerät wieder in Richtung Boden bewegen.
• Halten Sie Höhe und Füge von rotierenden Teilen fern.
• Hebien Sie das Gerät niemals auf oder tragen Sie es, während der Motor lauft.

• Ziehen Sie die Zündkerze aus dem Socket:

• wenn Sie nicht mit dem Gerät arbeiten,

• vor Beseitigung einer Blockade,

• vor Prüfung, Reinigung oder Arbeiten am Gerät,

• nach Berührung eines Gegenstands. Prufen Sie das Gerät auf Schäden und reparieren Sie es bei Bedarf.

• wenn es beginnnt, unnormal zu vibrieren (sofort prufen).

4. Wartung und Aufbewährung

• Achten Sie darauf, dass alle Muttern, Bolzen und Schrauben sichere angezogen sind, damit sich das Gerät in einem sicheren Arbeitszustand befindet.
• Prüfen Sie die Grasfangeinrichtung regelmäßig auf Verschleiß und Abnutzung.
• Ersetzen Sie verschlissene oder beschädigte Teile aus Sicherheitsgründen.
• Bei rotierenden Mahern)durfen nur Ersatzschneidvorrichtungen des entsprechenden Typs verwendet werden.

Lagern Sie das Gerät niemals betankt in einem Gebäude, in dem Gase eine offene Flamme oder einen Funken erreichen können.
- Lassen Sie den Motor vor Lagerung in einem Behälter abkühlen.
- Halten Sie Motor, Schalldämpfer, Akkufach und Benzinaufbewährungsbereich zur Reduzierung der Brandgefahr frei von Gras, Blättern und übermörigem Fett.
- Falls der Benzintank geleert werden muss, erledigen Sie dies im Freien.

Falsche Anwendung von Akku und Ladegerät kann Stromschlag oder Feuer bewirken.

Bei Betrieb

• Das Ladegerät und den Akku trocken halten. Das Akkuladesystem keinem Regen oder Feuchtigkeit aussetzen.
• Um Stromschläge zu vermeiden, ist darauf zu achten, dass kein Wasser in den Stecker gelangt.
• Das Gerät nicht kurzschlieben. Niemals Gegenstände in die Akkukontakte stecken.

Beim Laden des Akkus

Zum Laden des Akkus nur das original Ladegerät verwenden.
- Das Ladegerät nicht zum Laden anderer Akkus verwenden.
- Ladegerät und Akku trocken halten. Das Akkulade-system keinem Regen oder Feuchtigkeit aussetzen.
- Beim Abnehmen des Ladegerats nicht an dem Kabelziehen, sondern am Stecker, weil sonst Stecker oder Kabel beschädigt werden konnten.
- Das Ladegerät nicht benutzen, wenn der Stecker oder das Kabel beschädigt sind. Das Kabel kann nicht ausgetauscht werden. Wenn das Kabel beschädigt ist, muss das Ladegerät sofort ausge-tauscht werden.
- Den Akku nicht benutzen, wenn er einen schweren Schlag erhalten hat, fallen gelassen wurde oder sonst wie beschädigt worden ist. Wenn der Akku beschädigt ist, muss er ersetzt werden. Der Akku kann nicht gewartet werden.
- Das Ladegerät nicht auseinandernehmen und nicht versuchen, es zu reparieren.
- Zur Vermeidung von Stromschlagen, vor der Reinigung den Ladegeratstecker aus der Steckdoseziehen.
Das Gerat nicht kurzschlieben. Niemals Gegenstände in die Kontakte stecken.
- Das Ladegerät darf nicht von Personen (einschließlich Kindern) mit beeinträchtigten körperlichen oder geistigen Fähigkeiten oder eingeschränkter Wahrnehmung benutzt werden, sowieit sie nicht von einer Person, die für ihre Sicherheit verantwortlich ist, im Gebrauch des Geräts unterwiesen worden sind.
- Kinder mussen beaufsichtigt werden, damit sie nicht mit dem Ladegerat speilen können.

Verlägerungskabel

Soweit nicht unbedingt nötig, sollte kein Verlängergungskabel verwendet werden. Bei einem nicht geeigneten Verlängerungskabel besteht die Gefahr von Feuer oder Stromschlagen. Achten Sie bei Verwendung eines Verlängerungskabels unbedingt auf folgende Punkte:

a. Anzahl, Große und Form der Zinken am Verlängerungskabelsteckers müssen dem Ladegerästecker entsprechen.
b. Das Verlängerungskabel muss richtig ange-schlossen und in gutem Zustand sein.

c. Für die AC-Nennleistung des Ladegerats muss die Drahtstärke mindestens 16 AWG (American Wire Gauge, ca. 1,3mm^2 ) betragen.

BeimLagerndesAkkuladesystems

Ladegerät und Akku trocken halten. Das Akkulade system keinem Regen oder Feuchtigkeit aussetzen.

Vor Einstellungen- oder Reparaturarbeiten

Den Akku aus dem Motorbatteriefachnehmen.

WARNING

Batteriechemikalien sind giftig und atzend.

Feuer oder Explosionen können zu schweren Verbrennungen oder zum Tod führen.

• Ausrangierte oder begrauchte Akkus dürfen nicht verbrannt werden, weil sie explodieren können. Bei der Verbrennung von Akkus entstehen giftinge Dämpfe und Rückstände.
• Keine Akkus verwenden die zerquetscht, fallen geleassen oder beschädigt worden ist.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmen Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringn, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

Besondere Sicherheitswannung

1. Halten Sie die Griffe der Motorsense sicher mit beiden Händen. Wenn Sie die Arbeit unterbrechen, bringen Sie den Gashebel in die Leerlauf-position.
2. Nehmen Sie beim Arbeitsen eine stabile, gleichmäßige Haltung ein.
3. Halten Sie die Motorgeschwindigkeit auf der zum Schneiden erforderlichen Stufe; erhöhen Sie die Motorgeschwindigkeit niemals über die erforderliche Stufe hinaus.
4. Falls sich Gras während des Betriebs in der Klinge verfüngt oder Sie das Gerät prufen bzw. auftanken müssen, schalten Sie immer den Motor ab.
5. Falls die Klinge einen harten Gegenstand wie einen Stein berührt, stoppen Sie sofort den Motor und prufen Sie, ob die Klinge beschädigt wurde. Ersetzen Sie die Klinge in thisem Fall durch eine neue.
6. Falls[jemand wahrend der Arbeit nach Ihnen ruft,].
   müssen Sie immer den Motor ausschalten, bevor Sie sich zu ihm drehen.

7. Berühren Sie niemals Zündkerze oder Kabel, während der Motor in Betrieb ist. Bei Nichtbeachtung besteht Stromschlaggefahr.

8. Berühren Sie niemals Schalldämpfer, Zündkerze oder andere Metalleile des Motors, während der Motor in Betrieb ist, bzw. direkt nach Abschaltung des Motors. Bei Nichtbeachtung konnen starke Verbrennungen auftreten.

9. Wenn Sie an einer Stelle mit dem Schneiden fertig sind und die Arbeit an einem anderen Ort fortsetzen möchten, schalten Sie den Motor ab und drehren Sie die Maschine so, dass die Klinge von Ihrlem Körper weg zeigt.
10. Prufen Sie, ob die Schneidvorrichtung im Motorleerlauf aufgehört hat, sich zu drehen, bevor Sie erneut mit dem Gerät arbeiten.

6. Technische Daten

Schnittdaten Grastrimmer
Schnittdurchmesser 420 mm

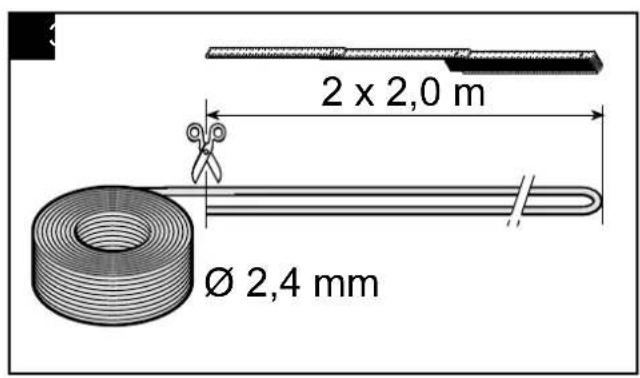

Fadenstärke 2 x 2,4 mm
Fadenlänge	4 m
Schnittgeschwindigkeit max.	6000 min-1
Schnittdaten Freischneider
Schnittdurchmesser	255 mm
Schneideblattstraße	1,4 mm
Zähnezahl	3
Schnittgeschwindigkeit max.	6800 min-1
Antrieb
Hubraum	42,7 cm3
Motornennleistung	1,25 kW
Volumen des Benzin-tanks	110 0 cm3
Motortyp	2-Takt Motor, luftgekühlt
Gewicht	8,35 kg

Lithium-Ionen-Batterie

Lithium-lonen-Batteriesystem	20 V
Minuten Ladezeit	50 min
Ladestrom	2,4 A
AC-Eingang desLadegeräts (variabel)	230 - 240 V
Akkukapazität	2000 mAh / 37 Wh

Technische Änderungen vorbehalten!

Information zur Gerauschentwicklung nach den einschlagigen Normen gemessen:

Schalldruck

Freischneider: L_pA = 85,7 ~dB

Grastrimmer: L_pA = 94,6 dB

Schalleistung

Messunsicherheit K_PA = 3 dB

Tragen Sie einen Gehorschutz. Die Einwirkung von Lamm kann Gehorverlust bewirken.

Vibration:

Grastrimmer: A_hv = Links 8,3m / s^2 Rechts 8,3 m/s2 Freischneider: A_hv = Links 8,1m / s^2 Rechts 8,1 m/s2 Messunsicherheit K_PA = 1,5m / s^2

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitswesen dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
  Tragen Sie Handschuhe.

In dieser Bedienungsanweisung haben wir Stellen, die ihre Sicherheit betreffen, mit thisem Zeichen versehen:

7. Vor Inbetriebnahme

Prufen Sie das Gerät vor jeder Inbetriebnahme auf:

Dichtheit des Treibstoffsystems.
- Einwandfrei Zustand und Vollständigkeit der Schutzeinrichtungen und der Schnittvorrichtung.
- Festen Sitz sämtlicher Verschraubungen.
- Leichtgangigkeit aller beweglichen Teile.

1. Treibstoff und Öl

Empfohlene Treibstoffe

Benutzen Sie nur ein Gemisch aus bleifreiem Benzin und speziellem 2-Takt-Motorol. Mischen Sie das Treibstoffgemisch nach der Treibstoff -Mischtabelle an.

Achtung: Verwenden Sie kein Treibstoffgemisch, das mehr als 90 Tage lang gelagert wurde.

Achtung: Verwenden Sie kein 2-Takt-Öl das ein Mischverhältnis von 100:1 empfeihlt. Bei Motorenschäden auf Grund ungenügender Schmierung entfällt die Motorgarantie des Herstellers.

Achtung: Verwenden Sie zum Transport und zur Lagerung von Kraftstoff nur dafür vorgesehene und zugelassene Behälter.

Geben Sie jeweils die richtige Menge Benzin und 2-Takt-Öl in die beiliegende Mischflasche. Schütteln Sie anschließend den Behälter gut durch.

Verwenden Sie niemals Öl für 4-Takt-Motoren oder wassergekühte 2-Takt-Motoren. Dadurch können die Zündkerze verschmutzt, das Abluftteil blockiert oder der Kolbenring verklebt werden.

Treibstoffgemische, die einen Monat oder länger nicht genutzt wurden, konnen den Vergaser verstopfen oder den Motorbetrieb beeinträchtigen. Geben Sie nicht be-nöttigten Treibstoff in einen luftdichten Behälter und bewahren Sie diesen in einem dunklen, kühlen Raum auf.

2. Treibstoff -Misch-Tabelle

Mischverfahren: 40 Teile Benzin auf 1 Teil Öl Beisiel:

1 | Benzin : 0,025 | 2-Takt-Öl

5 | Benzin : 0,125 | 2-Takt-Öl

Warning! Achten Sie auf die Abgase.

Schalten Sie den Motor vor dem Betanken im- mer aus. Geben Sie niemals Benzin in das Gerät, während der Motor lauft oder hei ist. Es besteht Brandgefahr!

8. Aufbau und Bedienung

Achtung!

Vor der Inbetriebnahme das Produkt unbedingt komplett montieren!

Montage

Beim Zusammenbau dieser Maschine befolgen Sie,.
bitten die angegebenen Montageanweisungen.

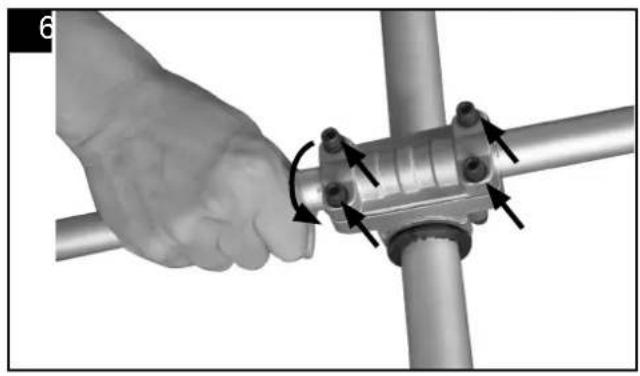

1. Montieren Sie den Griff an die Maschine Abb.4-6

• Losen Sie zunachst die Innensechskantschrauben und bringen Sie dann den rechten und linken Griff in die Mitte der Griffhalterung.
• Montieren Sie schließlich die Griffhalterung undziehen Sie die Innenschrauben fest.

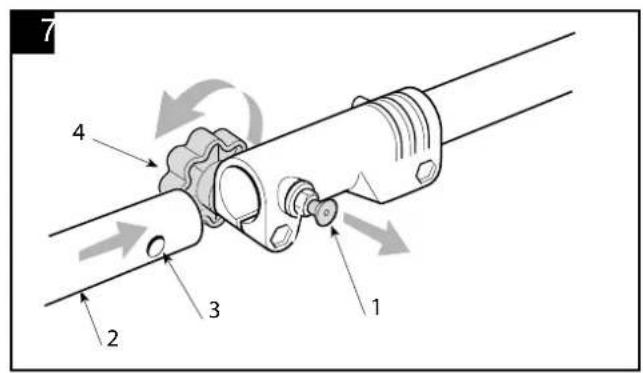

2. Schaff montieren Abb. 7

• Drücken Sie den unteren Teil des Schafts (b) nach unten, bis der Arretierbolzen (a) in der Bohrung (c) des Schafts einrastet. Es ist einfacher, wenn Sie die Untersitee des Schafts (b) leicht in beiden Richtungen drehen. Der Bolzen (a) ist an der richtigen Position, wenn er vollständig in der Bohrung sitzt.
• Ziehen Sie dann den Knopf (d) sicher fest.

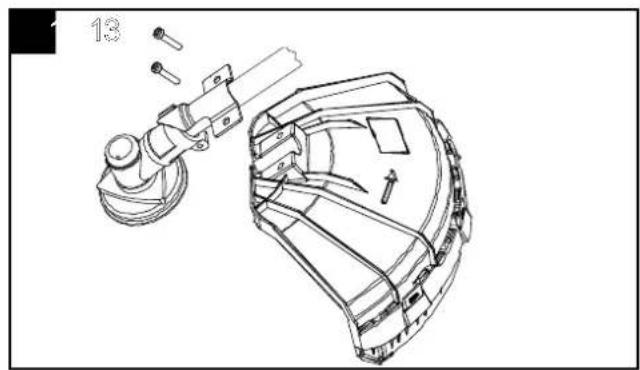

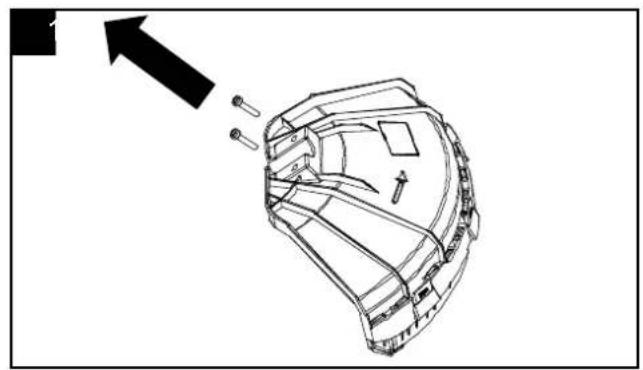

3. Montieren Sie den Schutz Abb. 11 - 13

• Befestigen Sie den Schutz mit dem als Standardzubehör mitgelieferten Schlüssel; ziehen sie die Schrauben fest.

Warning! Verwenden Sie nur originale Ersatz- und Zubehörteile des Herstellers. Bei Nichtbeachtung können sich die Leistung verringn, Verletzungen auftreten und ihre Garantie erlösen. Verwenden Sie die Maschine niemals ohne Schutz!

4. Montieren und demontieren der beiden Schneideinrichtungen

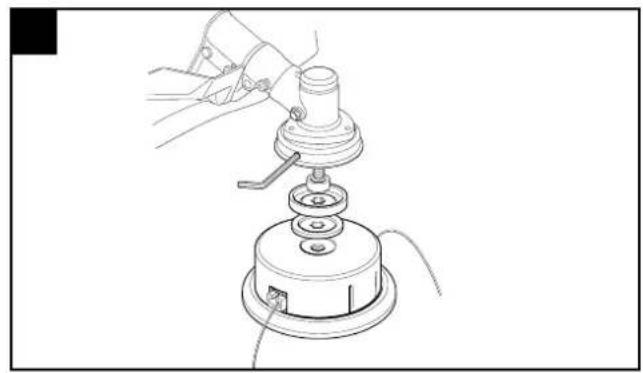

Gastrimeter / Fadenspule Abb. 14 - 15

• Losen Sie die Mutter. Richten Sie die beiden Bohrungen von Flansch und Abdeckung aus. Halten Sie den Flansch mit einem Schraubendreher und drehen den Steck Schlüssel im Uhrzeigersinn; die Mutter lost sich.
• Befestigen Sie den Nylon-Schneidkopf. Entfernen Sie die Abdeckung durch Losen der Mutter. Halten Sie den Flansch weiter, bringen Sie den Nylon-Schneidkopf am Schaft an und drehen ihn gegen den Uhrzeigersinn; der Nylon-Schneidkopf wird befestigt. Abb. 15
• Losen Sie den Nylon-Schneidkopf.
  Halten Sie den Flansch mit einem Schraubendreher und drehen dann den Nylon-Schneidkopf im Uhrzeigersinn; nun kann er ersetzt werden.

Freischneider / Schnittmesser

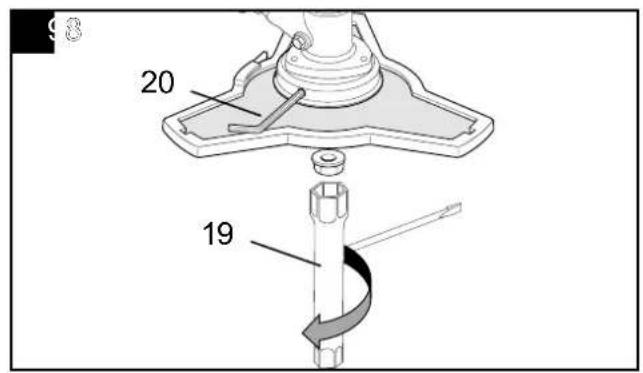

• Befestigen Sie die Klinge. Abb. 8 - 10 Nehmen Sie den äußeren Flansch nach Lösen der Mutter ab. Richten Sie dann die Klinge (4), den äußerten Flansch (25), die Abdeckung (24) und die Mutter aus. Beachten Sie, dass die Drehrichtigung der Klinge mit der Pfeilrichtung auf der Klinge übereinstimmen muss. Halten Sie den Flansch mit einem Schraubendreher und ziehen die Mutter gegen den Uhrzeigersinn fest; achten Sie darauf, dass die Mutter sicher befestigt ist.
• Losen Sie die Klinge. Halten Sie den Flansch mit einem Schraubendreher und losen die Mutter; dann können Sie die Klinge abnehmen.

Warnung!

Bitte stellen Sie vor der Benutzung bisher, dass der Schneidkopf richtig montiert ist!

Hinweis: Die Verpackungsmaterialien bestehen aus recyclelten Materialien. Entsorgen Sie die Verpackungsmaterialien entsprechend den Richtlinien.

5. Bringen Sie den Gurt an. Abb. 17 - 21

• Bringen Sie den Gurt wie abgebildet an.

Betrieb

Beim Arbeiten mit dem Gerät muss die Kunststoffschutzhaube für Messer- bzw. Fadenbetrieb montiert sein, um das Wegschleudern von Gegenständen zu verhindern.

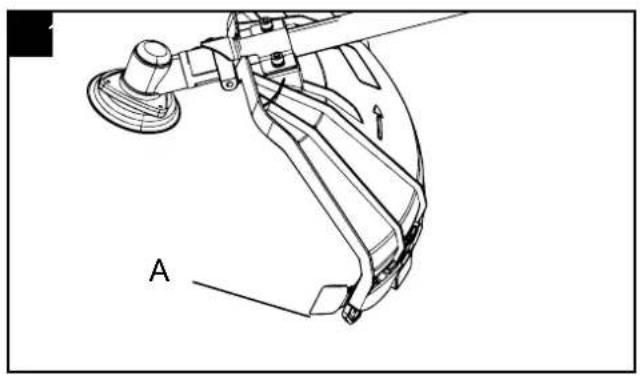

Das integrierte Messer (A) in der Schnittfaden-Schutzhaube schneidel den Faden automatisch auf die optimale Länge ab. Abb. 16

Benzin auffullen

Verletzungsgefahr! Benzin ist explosiv! Vor Befüllen des Tanks mit Benzin den Motor ab-schalten und abkühlen

Gefahr von Geräteschäden!

Das Gerät wird ohne Motoren- oder Getriebeöl gefeliefert.

ACHTUNG! Vor der Inbetriebnahme müssen Sie die Benzin/Öl Mischung eingeflen.

• Schrauben Sie die Tankkappe (14) auf und entfernen Sie sie. Abb. 1
• Geben Sie vorsichtig das Benzin/Olgemisch hinein. Verschüttten Sie darauf nichts!
• Schrauben Sie die Tankkappe von Hand fest.

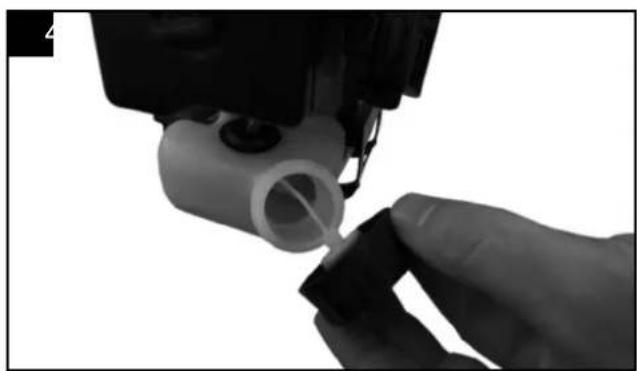

Benzin ablassen Abb. 40

• Halten Sie einen Auffangbehälter unter die Benzinablassschraube.
• Schrauben Sie die Tankkappe auf und entfernen Sie diese.
• Lassen Sie das Benzin/Ölgemisch vollständig ab.
• Schrauben Sie die Tankkappe von Hand wieder fest.

Gerät starten

Starten Sie das Gerät nicht, bevor Sie es vollständig montiert haben.

Verletzungsgefahr!

Benutzen Sie das Gerät nicht, falls Sie Fehler entdeckt haben. Falls ein Teil beschädigt ist, müssen Sie es vor erneuter Verwendung des Gerätes ersetzen.

Vor Gebrauch prufen!

• Prufen Sie, ob sich das Gerät in einem sicheren Zustand befindet:
• Prufen Sie das Gerät auf Lecks.
• Prufen Sie das Gerät auf sightbare Schäden.
• Prufen Sie, ob alle Teile des Gerätes sicher angebracht sind.
• Prufen Sie, ob sich alle Sicherheitsvorrichtungen in einem gute Zustand befinden.
• Das Batteriefach oben am Motor auf Fremdkörper untersuchen und ggf. mit einer Bürste oder einem Lappen reinigen. Den Akku im Motorbatteriefach oben am Motor installieren. Darauf achten, dass der Akku sicher befestigt wird. Der Akku ist bei manchen Modellen der Geräteschlüssel.

Verletzungsgefahr!

Entfernen Sie vor Beginn der Arbeit immer alle auf dem Boden liegenden Gegenstände, die beim Betrieb der Motorsense weggeschleudert werden konnten.

Starten Abb. 21 - 27 + 4

Chokehebel:

• Warmer Motor / Choke geschlossen:
• Kalter Motor / Choke offen:

Sobald das Gerät ordnungsgemäß montiert ist, starten Sie den Motor wie folgt:

1. Gerät auf eine harte, ebene Fläche stellen.
2. Drucken Sie den Motorschalter auf die Ein-Position. Abb. 22

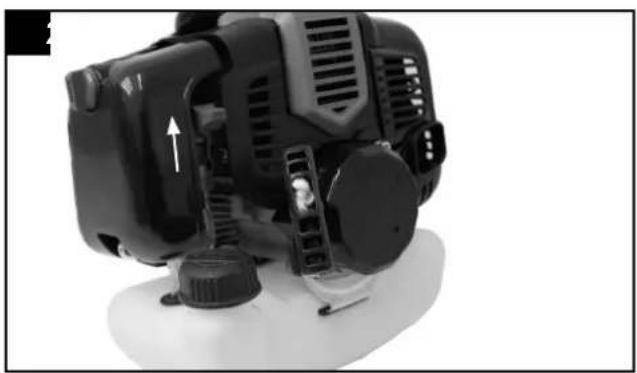

3. Offnen Sie den Chokehebel (10). Abb. 23

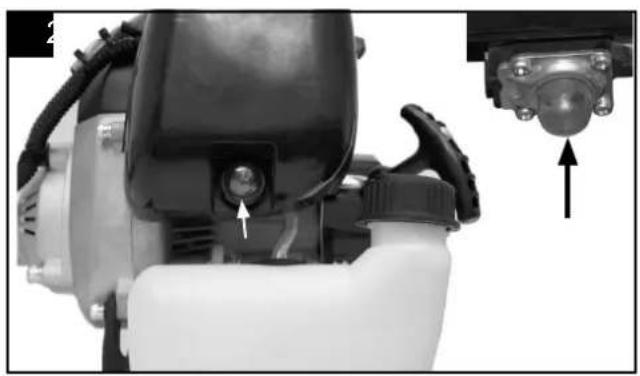

4. Drucken Sie die Benzinpumpe mehr als 5-mal. Abb.24
5. Ziehen Sie den Griff des Startereilzuges (11) zum Starten des Motors 3 bis 5 mal. Abb. 25

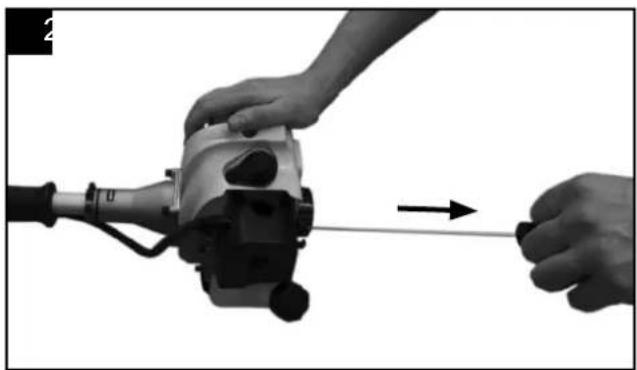

6. Ziehen Sie das Seil, bis der Motor startet. Abb. 25
7. Alternative konnen Sie den Motor über den Elektrostarter (23) starten. Setzen Sie dazu den Akku (24) ein. Betätigten Sie den Elektrostarter (23) zweimal Schnell hintereinander, um den Akku zu aktivieren (<0,3 sec). Betätigten Sie den Elektrostarter (23) ein weiteres Mal, um den Motor zu starten.

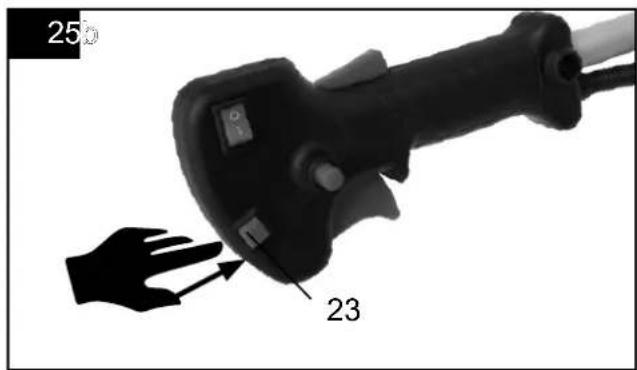

8. Modelle mit Elektrostarter (25b). Betätigen Sieden Elektrostarter (23). Der Motor startet.
9. Warten Sie kurz und schreiben Sie dann den Chokehebel (10). Abb. 26
10. Wenn der Motor im Leerlauf lauft, drucken Sie zunachst den Freigabehebel (7) und drucken dann den Gashebel (8). Das Gerät lauft. Wenn Sie den Gashebel auf Halbgas arretieren sollen, drucken Sie den Arretierknopf (9). Abb. 27
11. Fadenlänge beim Arbeiten anpassen:
    Dieses Gerät verfügt über einen Schneidekopf, der nach dem Prinzip „Tippen und weiter“ funkti- oniert. Sie können mehr Faden freigegeben, indem Sie mit dem Schneidkopf gegen die Scheibe tippen, während der Motor bei hochster Geschwindigkeit lauft: Der Nylonfaden wird automatisch freigegeben und die Klinge schneidet die überstehende Länge ab. Abb. 41
12. Falls Probleme aufreten, schalten Sie den Motor aus; das Gerät stoppt. Falls Sie den Schneidkopf anhalten wollen, halten Sie den Gashebel (8) los. Abb. 27
13. Falls ein Problem auftritt, ziehen Sie den Pin des Sicherheitsgurtes und losen Sie sofort die Motorsense. Motor abstellen Abb. 22
14. Bei warmem Motor kann der Gashebel bei Neustart der Maschine direkt auf die Ein-Position eingestellt werden.

Hinweis: Springt der Motor auch nach mehreren Versuchen nicht an, lessen Sie den Abschnitt „Fehlerbehebung am Motor".

Hinweis: Ziehen Sie den Startseilzug stets gerade heraus. Wird er in einem Winkel Herausgezogen, entsteht Reibung an der Ose. Durch diese Reibung wird die Schnur durchgescheuert und nutzt sich schneller ab. Halten Sie stets den Anlassergriff, wenn sich die Schnur wieder einzieht.

Lassen Sie die Schnur nie aus dem ausgezogenen Zustand zurückschnellen.

Hinweis: Starten Sie den Motor nicht in hohem Gras.

Achtung: Wenn der Motor abgeschelt warde, lauft die Sense noch eine Sekunden weiter; halten Sie sich daher vom Schneidkopf der Motorsense fern, bis sie zu einem vollständigen Stillstand gekommen ist!

• Den Akku ausbauen. Der Akku ist bei manchen Modellen der Geräteschlüssel.

9. Arbeitschinweise

Veränderung des Schnittfadens

Warning! Benutzen Sie keinen Metalldraht oder kunststoffhülten Metalldraht irgendeiner Art in der Fadenspule. Dies kann zu schweren Verletzungen beim Benutzer führen.

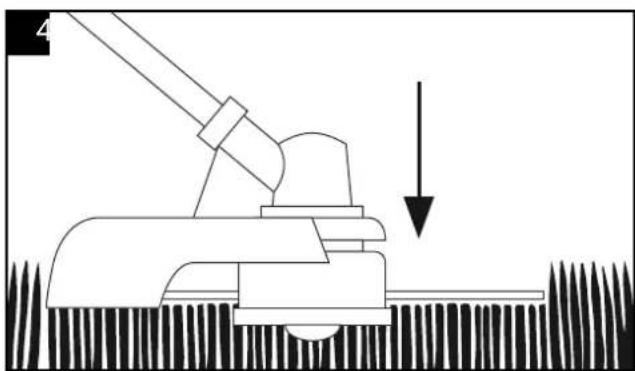

Zur Veränderung des Schnittfadens, setzen Sie den Motor auf Vollgas laufen und tippen Sie die Fadenspule auf den Boden. Der Faden wird automatisch verlangert. Abb. 41

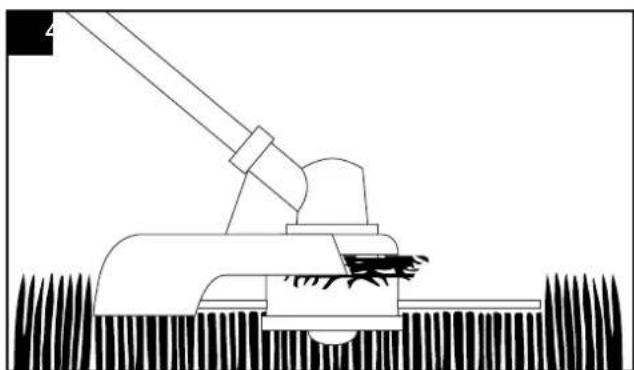

Das Messer am Schutzschild kürzt den Faden auf die zulässige Länge. Abb. 16

Vorsicht: Entfernen Sie regelmäßig alle Rasenund Unkrautreste, um ein Überhitzen des Schaftrohrs zu vermeiden. Rasen-/Gras-/Unkrautreste verfangensich unterhalb des Schutzschilds, dies verhinderteina ausreichende Kuhlung des Schaftrohrs. Entfernen Sie die Reste vorsichtig mit einem Schraubenzieher oder dergleichen.Abb.42

Verschiedene Schnittverfahren

Ist das Gerät richtig montiert, schneidet es Unkraut und hohes Gras an schwer zugänglichen Stellen, wie z.B. entlang von Zäunen, Mauern und Fundamenten sowie um Bäume herum. Es{lsst sich auch fur,Maharbeiten" einsetzen, um Wildwuchs fur die Vorbereitung eines Gartens oder zum Ausputzen eines bestimmten Bereiches bodennah zu halten. Abb. 43

Achtung: Auch bei sorgfälliger Anwendung hat das Schneiden an Fundamenten, Stein- oder Betonmauern usw. eine über dem Normalen liegende Abnutzung des Fadens zur Folge.

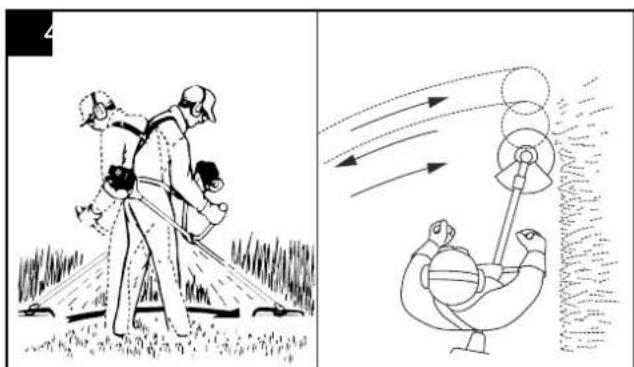

Trimmen/ Maken

Schwingen Sie den Trimmer in sichelartiger Bewegung von Seite zu Seite. Halten Sie die Fadenspule stets parallel zum Boden. Überprüfen Sie das Gelände und legen Sie die gewünschte Schnitthöhe fest. Führn und halten Sie die Fadenspule in der gewünschten Höhe, um einen gleichmäßigen Schnitt zu erhalten. Abb. 43

Niedriges Trimmen

Halten Sie den Trimmer mit einer leichten Neigung genau vor sich, so dass sich die Unterseite der Fadenspule über dem Boden befindet und der Faden die richtige Schnittstelle trifft. Schneiden Sie immer von sich weg. Ziehen Sie den Trimmer nicht zu sich hin.

Schneiden an Zaun/ Fundament

Nahern Sie sich beim Schneiden langsam Maschendrahtzäunen, Lattenzäunen, Natursteinmauern und Fundamenten, um nah daran zu schneiden, ohne jedoch mit dem Faden gegen das Hindernis zu schlagen. Kommt der Faden z.B. mit Steinen, Steinmauern oder Fundamenten in Berührung, nutzt er sich ab oder franst aus. Schlängt der Faden gegen Zaungeftecht, bricht er ab.

Trimmen um Bäume

Trimmen Sie um Baumstämme, nahern Sie sich langsam, damit der Faden die Rinde nicht berührt. Gehen Sie um den Baum herum, und schneiden Sie bereits von links nach rechts. Nähern Sie sich Gras oder Unkraut mit der Spitze des Fadens, und kappen Sie die Fadenspule weniger nach vorn.

Warning: Seien Sie überaus vorsichtig bei Abmaharbeiten. Halten Sie bei solchen Arbeiten einen Abstand von 30 Metern zwischen sich und anderen Personen oder Tieren ein.

Abmähen

Beim Abmahlen erfassen Sie die gesamte Vegetation bis zum Grund. Dazu neigen Sie die Fadenspule im 30 Grad Winkel nach rechts. Stellen Sie den Handgriff in die gewünschte Position. Beachten Sie die erhöhte Verletzungsgefahr des Benutzers, Zuschauer und Tiere, sowie die Gefahr der Sachbeschädigung durch weggeschleuderte Objekte (z.B. Steine).

Warning: Entfernen Sie mit dem Gerät keine Gegenstände von Fußwegen usw!.

Das Gerät ist ein kraftvolles Werkzeug, und keine Steine oder andere Gegenstände können 15 Meter und mehr weggeschleudert werden und zu Verletzungen oder Beschädigungen an Autos, Häusern und Fenstern führen.

Verklemmen

Sollte das Schnittmesser wegen zu dichter Vegetation blockieren, stellen Sie unverzüglich den Motor ab. Befreien Sie das Gerät von Gras und Gestrupp bevor Sie es erneut in Betriebnehmen. Abb. 42

Vermeiden von Rückschlag

Beim Arbeiten mit dem Schnittmesser besteht die Gefahr des Rückschlags, wenn diese auf feste Hindernisse (Baumstamm, Ast, Baumstumpf, Stein oder dergleichen) trifft. Das Gerät wird bzw gegen die Drehrichtung des Werkzeugs zurückgeschleudert. Dies kann zum Verlust der Kontrolle über das Gerät führen. Benutzen Sie das Schnittmesser nicht in der Nähe von Zäunen, Metallposten, Grenzsteinen oder Fundamen.

10. Wartung

Schalten Sie vor der Durchführung von Wartungs-oder Reinigungserbeiten immer den Motor ab undziehen Sie den Zündkerzenstecker.

1. Besprühen Sie das Gerät nicht mit Wasser. Dies beschädigt den Motor.
2. Reinigen Sie das Gerät mit einem Tuch, einer Handbürste etc.

Wartungsplan
	nach 12 Betriebsstunden	nach 24 Betriebsstunden	nach 36 Betriebsstunden
Luftfilter	reinigen	reinigen	ersetzen
Zündkerze	prüfen	reinigen	ersetzen

Fachmännische Prüfung erforderlich:

• wenn die Motorsense einen Gegenstand trifft.
• wenn der Motor plötzlich anhalt.
• wenn die Klinge verbogen ist (nicht selbst wiedergeradebiegen!).
• wenn das Getriebe beschädigt ist.

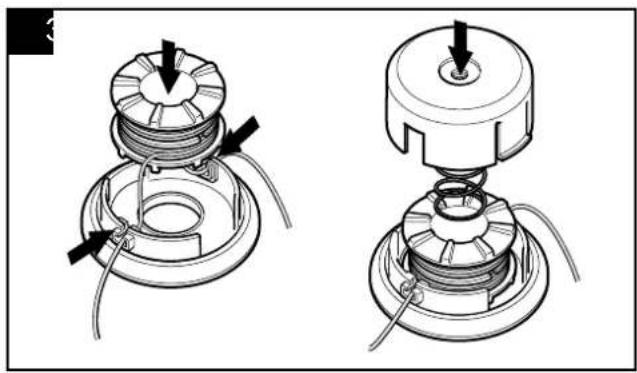

Ersetzen von Fadenspule/Schnittfaden

Abb. 35-39

1. Die Fadenspule (1), wie in Abschnitt 8.4 beschreiben, demontieren. Die Spule zusammenrücken und eine Gehäusehälte abnehmer Abb. 35.

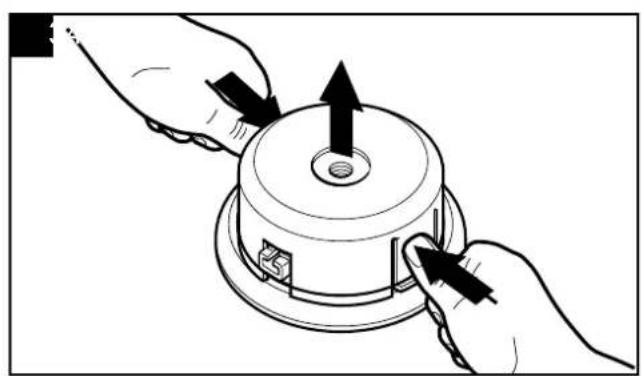

2. Spulenteller aus dem Fadenspulengehause entnehmen Abb.36.
3. Noch evtl. vorhandenen Schnittfaden entfern.
4. Neuen Schnittfaden in der Mitte zusammenlegen und die entstandene Schlaufe in die Aussparung des Spulentellers einhängen. Abb. 37
5. Faden unter Spannung gegen den Uhrzeigersinn aufwickeln. Der Spulenteiler trennt bzw. die beiden Häften des Schnittfadens. Abb. 38

6. Die letzten 15cm der beiden Fadenenden in die gegenüberliegenden Fadenhalter des Spulentellers einhaken. Abb. 39

7. Die beiden Fadenenden durch die Metallösen im Fadenspulen-Gehäuse führen.

8. Spulenteller in das Fadenspulen-Gehäuse drücken. Abb. 36
9. Kurz und kräftig an beiden Fadenendenziehen um diese aus den Fadenhaltern zu losen.
10. Fugen Sie die Gehäusehälften wieder zusammen. Abb. 35

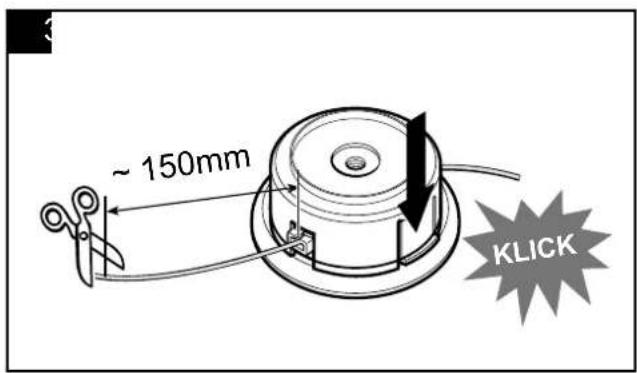

11. Überschüssigen Faden auf etwa 13 cm darüber-schneiden. Das verringert die Belastung auf den Motor während des Startens und Aufwärmens.
12. Fadenspule wieder montieren (siehe Abschnitt 8.4). Wir die komplette Fadenspule erneuert sind, die Punkte 3-6 zu überspringen.

Schleifen des Schnittmessers

Das Schnittmesser kann mit der Zeit stumpf werden

• Sollten Sie dies feststellen,lös Sie die Schrauben,mit denen das Schnittmesser an der Schutzhaube befestigt ist.
• Befestigen Sie das Messer in einem Schraubstock.
• Schleifen Sie alle 3 Klingen des Messers mit einer Flachfeile und achten Sie darauf, den Winkel der Schnittkante beizubehalten. Feilen Sie nur in eine Richtung.

Ersetzen oder scharfen Sie die Klinge am Ende jeder Mähsaison bzw. nach Bedarf.

Nicht ausbalancierte Klingen setzen die Motorsense stark vibrieren; dadurch besteht Verletzungsgefahr!

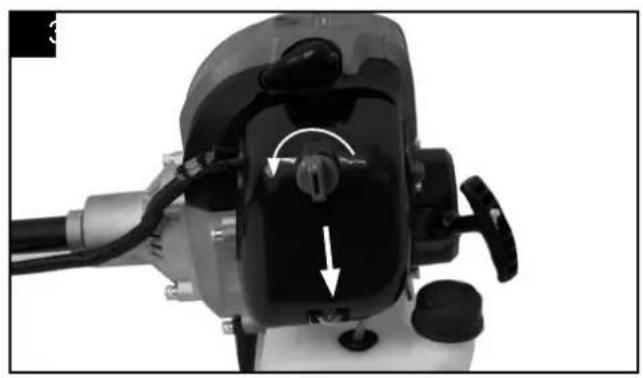

Zündkerze auswechseln und reinigen

Abb. 32-33

1. Sobald sich der Motor abgekühlt hat, entfernen Sie die Zündkerze mit dem mitgelieferten Steck-schlüssel.
2. Reinigen Sie die Zündkerze mit einer Drahtbürste.
3. Stellen Sie die Lücke mit einer Fuhlerlehre auf 0.5 bis 0.7 mm ein.
4. Setzen Sie die Zündkerze vorsichtig von Hand ein, damit das Gewinde nicht beschädigt wird.
5. Nachdem die Zündkerze eingesetzt ist, ziehen Sie sie mit dem Zündkerzenschlüssel fest.

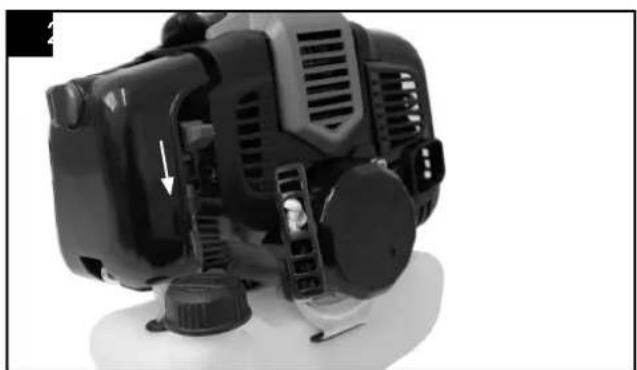

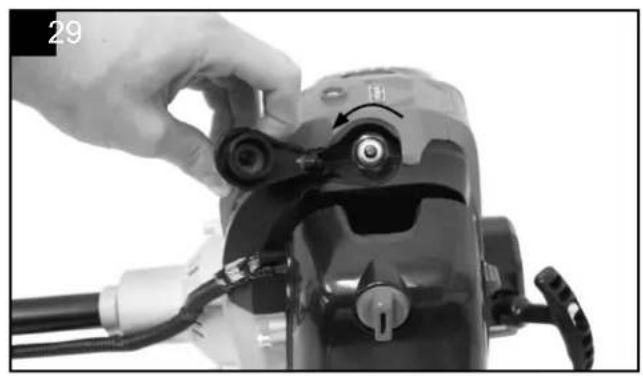

Luftfilter reinigen Abb. 28 - 31

Verschmutzte Luftfilter verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Regelmaßige Kontrolle ist davon unerlässlich

• Lösen Sie die Abdeckung des Luftfilters und entfern den Schwammfilterelement.
• Bringen Sie die Luftfilterabdeckung wieder an, damit nichts in den Luftkanal fällt.
• Waschen Sie das Filterelement in warmem Seifenwasser, spulen Sie es ab und setzen Sie es an der Luft trocknen.

Achtung: Luftfilter nie mit Benzin oder brennbaren Lösungsmitteln reinigen.

Warnung!

Lassen Sie den Motor niemals laufen, wenn das Luftfilterelement nicht eingesetzt ist.

Winkelgetriebe schmieren

Mit lithiumbasiertem Fett behandeln. Entfernen Sie die Schraube und geben Sie das Fett hinein, drehen Sie den Schaft manuell, bis das Fett austritt; und bringen Sie die Schraube dann wieder an.

Gerä aufbewahren

Reinigen Sie das Gerät nach der Benutzung gründlich. Bewahren Sie das Gerät an einem trockenen Ort auf; halten Sie den Motor zuvor abkühlen.

Wichtiger Hinweis im Fall einer Reparatur:

Bei Rücklieferung des Gerätes zur Reparatur beachten Sieitte, dass das Gerät aus Sicherheitsgründen ol- und benzinfrei an die Servicestation gesendet werden müssen.

Service-Informationen

Es ist zu beachten, dass bei dieser Produkt folgenden Teile einem gebrauchsgemänen oder natürlichen Verschleib unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Verschleiße*: Fadenspule, Schnittmesser, Zünd-kerze, Luftfilter

• nicht zwingend im Lieferumfang enthalten!

Ersatzteile und Zubehor erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

11. Reinigung und Lagerung

Reinigung

• Halten Sie die Griffe ölfrei, damit Sie immer sicheren Halt haben.
• Reinigen Sie das Gerät bei Bedarf mit einem feuchten Tuch und gegebenenfalls mit einem milden Spülmittel.
  Den Akku ausbauen.

Achtung!

• Vor jeder Reinigung Zündkerzensteckerziehen.
• Tauchen Sie das Gerät zur Reinigung keinesfalls in Wasser oder andere Flüssigkeiten.
• Bewahren Sie die Motorsense an einem sicheren und trockenen Platz und außerhalb der Reichweite von Kindern auf.

Lagerung

Vorsicht: Verstauen Sie das Gerät nie länger als 30

Tage, ohne folgende Schritte zu durchlaufen:

Verstauen des Gerätes

Wenn Sie das Gerät länger als 30 Tage verstauen, muss es hierfür hergerichtet werden. Andernfalls verdunstet der im Vergaser befindliche, restliche Treibstoff und lasst einen gummiertigen Bodensatz zurück.

Dies konnte den Start erschweren und teure Reparaturarbeiten zur Folge haben.

1. Nehmen Sie die Treibstofftankkappe langsam ab, um eventuellen Druck im Tank abzulassen. Entleeren Sie vorsichtig den Tank.
2. Starten Sie den Motor und halten Sie ihn laufen, bis dieser anhalt, um den Treibstoff aus dem Vergaser zu entfernen.
3. Lassen Sie den Motor abkühlen (ca. 5 Minuten).
4. Entfernen Sie die Zündkerze
5. Geben Sie 1 Teelöffel sauberes 2-Takt-Öl in die Verbrennungskammer. Ziehen Sie mehrere Male langsam an der Starterleine, um die internen Komponenten zu beschachten. Setzen Sie die Zündkerze wieder ein.

Hinweis: Verstauen Sie das Gerät an einem trockenen Ort,weit entfernt von möglichen Entzündungsquellen, z.B. Ofen, HeiSwasserboiler mit Gas, Gastrockner, etc.

Erneutes Inbetriebnahme

1. Entfernen Sie die Zündkerze.
2. Ziehen Sie rasch an der Starterleine, um über-schüssiges Öl aus der Verbrennungskammer zu entfernen.
3. Reinigen Sie die Zündkerze und achten Sie auf den richtigen Elektrodenabstand an der Zündkerze; oder setzen Sie eine neue Zündkerze mit richtigem Elektrodenabstand ein.
4. Bereiten Sie das Gerät für den Betrieb vor
5. Füllen Sie den Tank mit der richtigen Treibstoff -/ Ölmischung auf. Siehe Treibstoff Mischtabelle.

Transport

Wenn Sie das Gerät transportieren möchten, entleeren Sie den Benzintank wie im Kapitel 8 erklärrt. Reinigen Sie das Gerät mit einer Bürste oder einem Handfeger von grobem Schmutz.

12. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recyclelbar.itte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehoren nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe zerstörungsfrei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.
• Der Endnutzerträgt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!
• Das Symbol der durchgestrichenen Mülltonne bedetet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden)dürfen.

• Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

• Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B.COMMUNALE Bauhöfe)

• Verkaufsstellen von Elektrogeräten (stationär und online), sofern Handler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.

• Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neugerätes vom Hersteller kostenfrei bei thisem abgeben oder einer anderen autorisierten Sammelstelle in Ihr Höhe zuführen.

• Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiberethoden Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.

• These Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauf werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union konnen davon abweichende Bestimmungen für die Entsorgung von Elektround Elektronik-Altgeräten gelten.

Hinweise zu Lithium-lonen-Akkus

Akku vor der Entsorgung des Gerats ausbauen!

• Werfen Sie den Akku nicht in den Hausmüll, ins Feuer (Explosionsgefahr) oder ins Wasser. Beschädigte Akkus konnen der Umwelt und ihrer Gesundheit schaden, wenn giftige Dämpfe oder Flüssigkeiten austreten.
  Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EG recycliert werden.
• Geben Sie das Gerät und das Ladegerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff-und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführrt werden.
• Entsorgen Sie Akkus im entladenen Zustand. Wir empfehlen die Pole mit einem Klebestreifen zum Schutz vor einem Kurzschluss abzudecken. Öffnen Sie den Akku nicht.
• Entsorgen Sie Akkus nach den lokalen Vorschriften. Geben Sie Akkus an einer Altbatteriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführrt werden. Fragen Sie hierzu ihren lokalen Müllentsorger.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfolhen Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Kraftstoffe und Ole

• Vor der Entsorgung des Gerats mussen der Kraftstofftank und der Motorölbehälter geleert werden!
• Kraftstoff und Motoröl gehoren nicht in den Hausmull oder Abfluss, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!
  Leere Ol- und Kraftstoffbehalter müssen umweltgerecht entsorgt werden.

13. Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreiben, wie Sie Abhilfe schaffen können, wenn ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen konnen, wenden Sie sich an ihre Service-Werkstatt.

Störung mögliche Ursache Abhilfe
Das Gerät springt nicht an.	Fehlerhaftes Vorgehen beim Starten. Verrußste oder feuchte Zündkerze Falsche Vergasereinstellung Klinge bzw. Fadenspule falsch mon-tiert kein Treibstoff im Tank	Folgen Sie den Anweisungen zum Starten Zündkerze reinigen oder durch neue ersetzen. Autorisierten Kundendienst aufsuchen. Montieren Sie Klinge bzw. Fadenspule erneut. Prüfen Sie den Treibstoffstand.
Das Gerät springt an, hat aber nicht die volle Leistung.	Falsche Einstellung des Chokehebels Verschmutzter Luftfilter Falsche Vergasereinstellung Schneidmesser stumpf	Schließen Sie den Chokehebel. Luftfilter reinigen Autorisierten Kundendienst aufsuchen. Schneidmesser schären bzw. austauschen
Der Motor lauft unregel-mäßig	Falscher Elektrodenabstand der Zündkerze Falsche Vergasereinstellung	Zündkerze reinigen und Elektrodenabstand einstellen oder neue Zündkerze einsetzen. Autorisierten Kundendienst aufsuchen.
Motor raucht übermöbig	Falsche Treibstoffmischung Falsche Vergasereinstellung	Richtige Treibstoffmischung verwenden (siehe Treibstoff -Mischtabelle) Autorisierten Kundendienst aufsuchen.
Der Motor lauft heiß	Motor ist überlastet	Legen Sie regelmäßig Pausen ein

Garantiebedingungen

Revisionsatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

mich t i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgenden:

1. These Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käfer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Handlertzuständig, bei dem Sie das Produkt erworben haben.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von denen erworbenen neuen Gerä, die auf einem Material- oder Herstellungsfher berufen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkrt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstniert wurden. Ein Garantiefall kommt dazu nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unseren Garantieleistungen ausgenommen sind:

Schaden am Gerat, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzpannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Gerats unter ungeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.
Schaden am Gerä, die durch missbrachliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpm in das Gerä (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z.B. Schäden durch Herunterfallen) entstanden sind.
Schaden am Gerat oder an Teilen des Gerats, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleib zurückzuführen sind sowie Schäden und/oder Abnutzung von VerschleBsteilen.
- Mangel am Gerät, die durch Verwendung von Zubehör-, Ergnanzungs- oder Ersatzteilen verursucht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.
- Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.
- Geringfugige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unherblich sind.
Geräe an denen eigemachtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
- Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

• Geräte die eine starke Verschmutzung aufweisen und davon vom Servicepersonal abgeleht werden.

Schadensatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit betragt regatier 24 Monate* (12 Monate bei Batterien / Akkus) und beginnnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantiansprüche muss jeweils nach Kenntnisierung unverzüglich erhoben werden. Die Geltendmachung von Garantiansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung fur das Geräte oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-ort-Services. Das betroffene Gerät ist in gesaubertem Zustand zusammen mit einer Kopie des Kaufbelegs, -herin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienstelle vorzulegen bzw. einzusenden. Wir ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetaucht wird oder eine Rückerstattung erfolgt. Teilweise oder komplet zerelegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechteter Reklamation bzw. außerhalb der Garantiezeit tragt der Käufer generell die Transportkosten und das Transportrisiko. Ein Garantiefall melden Sieittevorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekt Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Bechutz der entsprechenden Verpackungs- und Versandrichtlinien, an die unter angegebene Serviceadress eingesendt wird. Beachten Sie此种, daits Herz Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service Center eingeschiede Produkte, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Si zurück. Kunden Produkte nicht repariert oder ausgetauscht werden, kann nach ourerigen freiern Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkte erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschieb berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäfers und sind nicht abtreit- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sieitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssentungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefallen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. VerschleiBteile - VerschleiBteile sind: a) mitgelieferte, an- und/oder eingebraute Batterien / Akkus sowie b) alle modellabhängigen VerschleiBteile

(siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.

1. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

2. Andere Ansprüche, als die oben genommen, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und konnen ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69-89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) Telefax +49 [0] 8223 4002 20 - E-Mail: [e-mail] - Internet: http://www.scheppach.com

*Produktabhängig auch uber 24 Monate; landerbezogen konnen erweiterte Garantieleistungen gelten

**Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung gehalten wir uns jederzeit vor.

Ersatzteile Zubehor

Reparatur
DokumenteKontakt

EU-Konformitätserklärung

Originalkonformitätserklarung

Benzin-Freischneider

Petrol brush cutter

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung tragt der Hersteller.

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, den 25.11.2024

Unterschrift / Andreas Pecher / Head of Project Management

First CE: 2020

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufig samtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei wichtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jeder Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsehler unbrauchbar werden sollen, kostenlos ersneten. Für Teile,

die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile ragt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
