VT-17024 - Beleuchtung V-TAC - Kostenlose Bedienungsanleitung

Produkttyp	Eingebauter LED-Downlight
Marke	V-TAC
Modell	VT-17024
Leistung	24 W
Eingangsspannung	AC 100-240V, 50/60 Hz
Lichtstrom	2540 Lumen
Abstrahlwinkel	24°
Farbwiedergabeindex (CRI)	≥90
Farbtemperatur	Wählbar: 3000K / 4000K / 6400K
Lebensdauer	20.000 Stunden
Material	Aluminium
Schutzart	IP20 (Innenbereich)
Produktabmessungen	Ø135 mm × 51 mm (Durchmesser × Höhe)
Ausschnittmaß	Ø115 mm
Gewicht (ca.)	ca. 0,3 kg
Installation	Einbau in Decke, benötigt Ausschnitt
Lichtquelle	Nicht austauschbar
Treiber (Steuergerät)	Austauschbar durch qualifizierten Elektriker
Garantie	2 Jahre (außer bei 24h Nutzung)
Betriebstemperatur	-20°C bis +40°C
Anzahl der Ein-/Ausschaltzyklen	15.000 Zyklen
Wartung und Reinigung	Nach Ausschalten der Stromversorgung mit einem weichen, trockenen Tuch reinigen.
Sicherheit	Vor Installation Stromversorgung ausschalten. Installation durch qualifizierten Elektriker. Nicht mit Wärmedämmung abdecken.

Häufig gestellte Fragen - VT-17024 V-TAC

Wie installiere ich den Downlight VT-17024 ?

Schalten Sie die Stromversorgung aus. Schneiden Sie ein Loch von Ø115 mm in die Decke. Verbinden Sie die Eingangsdrähte des Treibers mit der Stromversorgung. Stellen Sie den CCT-Schalter auf die gewünschte Farbtemperatur (3000K, 4000K oder 6400K). Positionieren Sie die Federklammern und setzen Sie den Downlight in das Loch ein. Schalten Sie die Stromversorgung wieder ein und testen Sie.

Kann ich die Farbtemperatur nach der Installation ändern?

Ja, vor dem Einbau des Downlights können Sie den CCT-Schalter auf der Rückseite einstellen, um zwischen 3000K (warmweiß), 4000K (neutralweiß) oder 6400K (kaltweiß) zu wählen. Nach der Installation ist ein Wechsel ohne Demontage nicht möglich.

Welche Ausschnittgröße wird benötigt?

Der Ausschnitt für das Modell VT-17024 beträgt 115 mm im Durchmesser. Achten Sie darauf, dieses Maß für einen korrekten Einbau einzuhalten.

Ist dieser Downlight dimmbar?

Die Anleitung erwähnt keine Dimmfunktion (dimmable). Daher wird empfohlen, ihn mit einem Standard-Schalter zu verwenden. Für die Verwendung mit einem Dimmer konsultieren Sie einen qualifizierten Elektriker.

Wie pflege ich den Downlight?

Vor der Reinigung die Stromversorgung ausschalten. Reinigen Sie die Oberfläche mit einem weichen, trockenen Tuch. Verwenden Sie keine scheuernden Mittel oder Lösungsmittel. Vermeiden Sie jeden Kontakt mit Wasser.

Was tun, wenn der Downlight nicht mehr funktioniert?

Überprüfen Sie zuerst die Stromversorgung. Wenn das Problem weiterhin besteht, könnte der Treiber (Steuergerät) defekt sein und muss von einem qualifizierten Elektriker ausgetauscht werden. Die Lichtquelle ist nicht einzeln austauschbar.

Kann ich diesen Downlight im Freien verwenden?

Nein, dieser Downlight hat eine Schutzart von IP20, was bedeutet, dass er nur für den Innenbereich ausgelegt ist. Installieren Sie ihn nicht in feuchten oder wasserexponierten Bereichen.

Wie lautet die Garantie für dieses Produkt?

Die Garantie beträgt 2 Jahre ab Kaufdatum und deckt Herstellungsfehler ab. Sie gilt nicht bei falscher Installation, abnormalem Verschleiß oder 24h Nutzung. Bewahren Sie Ihren Kaufbeleg auf.

Kann ich die LED-Lichtquelle austauschen?

Nein, die LED-Lichtquelle ist nicht austauschbar. Wenn sie das Ende ihrer Lebensdauer erreicht hat, muss die gesamte Leuchte ersetzt werden. Der Treiber kann jedoch von einer qualifizierten Person ausgetauscht werden.

Wie hoch sind Leistung und Lichtstrom?

Das Modell VT-17024 hat eine Leistung von 24W und erzeugt einen Lichtstrom von 2540 Lumen. Der Abstrahlwinkel beträgt 24° und der Farbwiedergabeindex (CRI) ist ≥90, was eine hochwertige Beleuchtung bietet.

BEDIENUNGSANLEITUNG VT-17024 V-TAC

*Dieses Produkt enthält eine Lichtquelle der
Energieeffizienzklasse, wobei durch die
Energieklasse der enthaltenen Lichtquelle zu ersetzen ist.

EINFÜHRUNG & GARANTIE

Vielen Dank, dass Sie ein V-TAC-Produkt ausgewählt und gekauft haben. V-TAC wird Ihnen die besten Dienste leisten. Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie mit der Installation beginnen, und bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Sollten Sie weitere Fragen haben, wenden Sie sich bitte an unseren Händler oder an den lokalen Verkäufer, von dem Sie das Produkt gekauft haben. Sie sind geschult und bereit, Sie bestmöglich zu bedienen. Die Garantie gilt für 2 Jahre ab dem Kaufdatum. Die Garantie gilt nicht für Schäden, die durch unsachgemäße Installation oder abnormalen Verschleiß verursacht wurden. Das Unternehmen übernimmt keine Garantie für Schäden an Oberflächen, die durch unsachgemäßen Aus- und Einbau des Produkts entstehen. Die Produkte sind für einen täglichen Betrieb von 10-12 Stunden geeignet. Bei einer Nutzung des Produkts über 24 Stunden pro Tag erlischt die Garantie. Für dieses Produkt wird nur eine Garantie für Herstellungsfehler gewährt.

1. Bitte stellen Sie sicher, dass Sie den Strom abschalten, bevor Sie mit der Installation beginnen.
2. Die Installation muss von einem qualifizierten Elektriker durchgeführt werden.
3. Die Lichtquelle dieser Leuchte ist nicht austauschbar; wenn die Lichtquelle das Ende ihrer Lebensdauer erreicht, muss die gesamte Leuchte ersetzt werden.
4. Wenn die äußere flexible Leitung oder das Kabel dieser Leuchte beschädigt ist, muss sie/es ausschließlich durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefährdung zu vermeiden.
5. Nur für Innenräume geeignet

Nicht austauschbare Lichtquelle für Profis

Auswechselbare Vorschaltgeräte

Diese Kennzeichnung weist darauf hin, dass dieses Produkt nicht mit anderen Haushaltsabfällen entsorgt werden darf.

Vorsicht, Gefahr eines Stromschlags.

Leuchten, die nicht zur Abdeckung mit wärmeisolierendem Material geeignet sind.

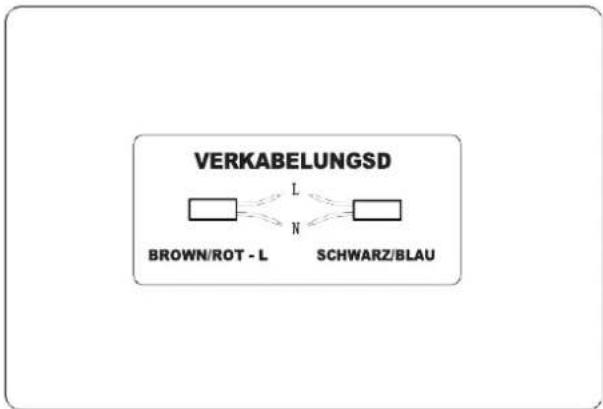

EINBAUSKIZZE


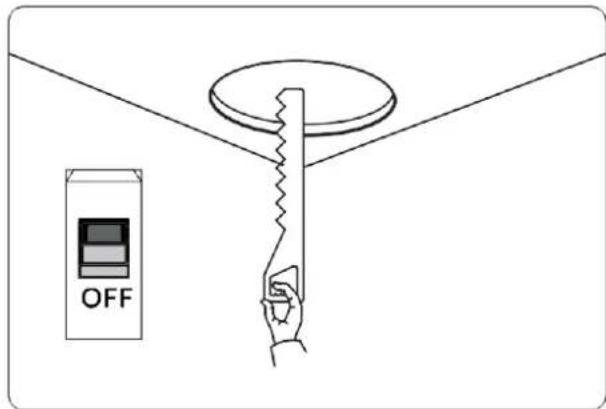

1. Schalten Sie den Strom aus.
2. Schneiden Sie ein Loch in die Decke (die richtige Größe des Ausschnitts finden Sie in den technischen Daten).
3. Schließen Sie die Eingangskabel des Treibers an die Hauptstromversorgung an.

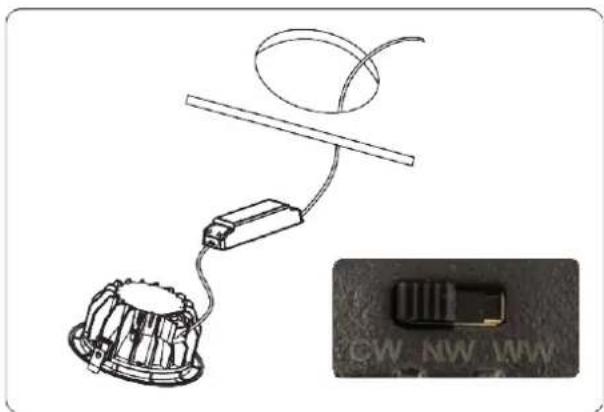

4. Stellen Sie den CCT-Regler auf die gewünschte Farbtemperatur ein.
5. Bringen Sie die Federklammern an und setzen Sie das Downlight in die Bohrung ein.
6. Schalten Sie den Strom ein und testen Sie das Licht.

WICHTIGE HINWEISE

• Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Altgeräte dürfen nicht mit anderem Hausmüll entsorgt werden.
• Besitzer von Altgeräten am Ende der Nutzungsdauer müssen das Gerät bei den von den öffentlichen Entsorgungsträgern oder Händlern eingerichteten Sammelstellen zurückgeben. Diese Rücksendung ist für Sie mit keinen Kosten verbunden.
• Besitzer von Altgeräten sind verpflichtet, Lampen vor der Rückgabe zerstörungsfrei aus dem Altgerät zu entfernen.

• Das Symbol „Gekreuzte Mülltonnen“ weist darauf hin, dass dieses Produkt nicht mit dem anderen Hausmüll entsorgt werden darf und am Ende seiner Lebensdauer vom unsortierten Hausmüll getrennt gesammelt werden muss.
• Bei der Entsorgung von Elektrogeräten auf Deponien oder Halden können Schadstoffe ins Grundwasser gelangen und in die Nahrungskette gelangen und Ihre Gesundheit und Ihr Wohlbefinden schädigen.
• Unter folgendem Link gelangen Sie zum Online-Verzeichnis der Sammel- und Rückgabestellen: https://www.ear-system.de/ear-verzeichnis/sammel-und-ruecknahmestellen

WEEE Number: 80133970
