BEDIENUNGSANLEITUNG T2 Plus Yaber

1. Yaber Lifetime Professional Unterstützung 22
2. GARANTIE 23
3. Wichtige Vorsichtsmaßnahmen 23
4. Was ist inbegriffen 24
5. Spezifikation 26
6. Über Batterie 27
7. Einrichtung 28
8. Projectionseinstellungen 29
9. Bildeinstellungen 33
10. Konnektivität 34
11. T2 Dongle 37
12. Bluetooth-Einstellungen 39
13. System-Upgrade 40
14. Leiser Modus 40

1. Yaber Lifetime Professional Unterstützung

Lieber geschätzter Kunde,

vielen Dank, dass Sie sich für den Yaber T2 Projektor entschieden haben.

Dieses Handbuch wird Ihnen helfen, sich mit allen Funktionen vertraut zu machen.

Wir verstehen, dass es viele Fragen und Bedenken gibt, die während der Nutzung des Projektors auftreten können. Wir sind auch gespannt auf Ihr Feedback. Das Hinterlassen einer Bewertung auf der Produktseite bringt jedoch nicht die schnellste Lösung. Viele häufig auftretende Probleme, wie z. B. die Unfähigkeit, den Autofokus oder die Trapezverzerrung einzustellen, Tonprobleme, WiFi- oder Bluetooth-Verbindungsprobleme, können in der Regel durch entsprechende Einstellungen behoben werden.

Wenn Sie auf Probleme stoßen, können Sie uns gerne Ihre Bestellnummer und die Probleme an [e-mail] senden (z.B.

US+T2+000-0000000-0000000+Probleme). Wir versichern Ihnen, dass unser Serviceteam innerhalb von 24 Stunden eine Lösung für Sie bereitstellen wird.

Ihre Zufriedenheit hat für uns oberste Priorität. Sollten Sie auf Probleme stoßen, hoffen wir aufrichtig, dass Sie uns die Gelegenheit geben, die Dinge richtig zu stellen.

Wir wünschen Ihnen eine hervorragende Erfahrung mit dem T2 Projektor.

Yaber Kundendienst-Team

2. GARANTIE

Vielen Dank für Ihren Kauf und Ihre Unterstützung. Wir bieten 3 Jahre Garantie für Yaber T2 Projektor.

Wenn Sie irgendwelche Fragen haben, kontaktieren Sie uns bitte.

Für T2 Projektor: [e-mail]

3. Wichtige Vorsichtsmaßnahmen

Bitte verwenden Sie das Gerät richtig:

• Richten Sie das Objektiv nicht in die Augen, da das starke Projektionslicht zu Verletzungen der Augen führen kann.
• Blockieren Sie nicht den Lufteinlass/-auslass des Geräts, um Schäden an den internen elektronischen Geräten zu vermeiden, die durch einen Ausfall der normalen Wärmeableitung entstehen.
• Wischen Sie das Objektiv nicht direkt mit Reinigungsmitteln wie Papier oder Tüchern ab, um eine Beschädigung des Objektivs zu vermeiden, sondern blasen Sie den Staub auf dem Objektiv mit sauberer Luft weg.
• Waschen Sie das Gerät nicht mit Chemikalien, Reinigungsmitteln oder anderen Flüssigkeiten, um zu verhindern, dass die Platine durch Regenwasser oder feuchte, mineralhaltige Flüssigkeiten korrodiert wird.
• Bewahren Sie das Gerät und seine Komponenten und Zubehörteile außerhalb der Reichweite von Kindern auf.
• Stellen Sie sicher, dass das Gerät in einer trockenen und belüfteten Umgebung verwendet wird.
• Lagern Sie das Gerät nicht an übermäßig heißen oder kalten Orten, da extreme Temperaturen die Lebensdauer elektronischer Geräte verkürzen. Platzieren und verwenden Sie das Gerät in einer Umgebung von 0°C–40°C.
• Legen Sie das Gerät zum Trocknen nicht in ein Heizgerät (z. B. einen Trockner oder Mikrowellenherd).
• Drücken Sie nicht fest auf das Gerät und stellen Sie keine Hindernisse auf das Gerät oder seine Rückseite, um Schäden am Gerät zu vermeiden.
• Werfen Sie das Gerät nicht, schlagen Sie nicht darauf und rütteln Sie nicht daran, um Schäden an der internen Leiterplatte zu vermeiden.
• Versuchen Sie nicht, das Gerät selbst zu zerlegen oder zusammenzubauen. Sollte ein Problem auftreten, wenden Sie sich bitte an den Kundendienst von Yaber.

4. Was ist inbegriffen

Projektor ObjektivabdeckungFernbedienung (Für T2)

Reinigungskits
Marke Karte AAA-Batterien

Wenn Sie keine Batterien für die Fernbedienung haben, wenden Sie sich bitte an [e-mail].

4.1 Projektor-Schnittstelle

Hinweis: Drücken Sie die Netztaste 2s-5s, um den Projektor zu starten.
Hinweis: Achten Sie darauf, dass der Bereich vor dem [Fokusempfänger] nicht blockiert ist, da sonst die Fokusfunktion beeinträchtigt wird.

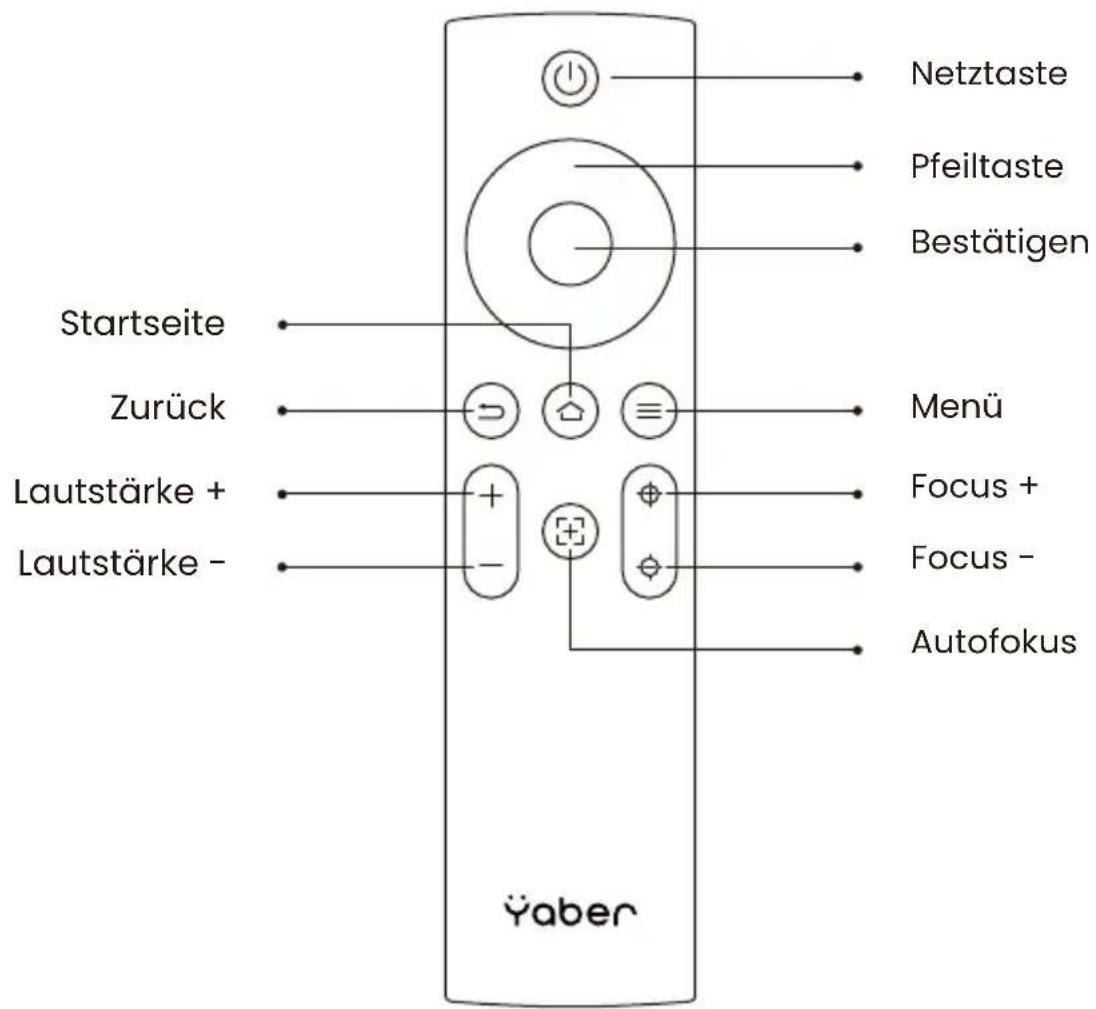

4.2 Fernsteuerung

Startseite Zurück Lautstärke + Lautstärke - Netztaste Pfeiltaste Bestätigen Menü Focus + Focus - Autofokus Yaber

1. Spezifikation

Native Auflösung	1920*1080	Lichtquelle	LED
Batterielebensdauer	Videowiedergabezeit 2.5h Musikwiedergabezeit 18h	Bildseitenverhältnis	16:9/4:3
Fokus	Auto/Elektrisch	Trapezkorrektur	Auto/Elektrisch
Bildschirmausrichtung	Auto	Hindernisvermeidung	Auto
Schnittstelle	USB 2.0×1 HDMI 1.4×1 Audio Out×1 Lan×1	Einheit Dimension	165×140×290 mm 6.4×5.5×11.4 inches
Verhältnis der Projektion	1.25:1	Projektion Abstand	Min1.1m~ Max3.3 m Min43.3~Max129.9 inches
Leistung Spannung	100-240V~/50-60Hz	Stromverbrauch	110W
Gewicht des Projektors	2.5 kg 5.5 lbs	Projektionsmethode	Vorderseite/Rückseite am Schreibtisch Vorderseite/Rückseite an der Decke
Bildformat	JPG、PNG、BMP、JPEG
Audio-Format	MP3, AAC, LPCM, APE, FLAC, OGG, AMR
Video Format	MP4、MKV、WMV、3GP、MPG、VOB、TP、TS、DAT、MOV、FLV
USB-Format	FAT 32, NTFSA Nicht unterstütztes Format: ExfatA Achtung: Wenn der Projektor den Inhalt des USB-Flash-Laufwerks nicht erkennen kann, überprüfen Sie bitte, ob Ihr USB-Flash-Laufwerk richtig formatiert ist.
WPS-Dokumente	txt, pdf, docx, xlsx. pptx

6. Über Batterie

Das Yaber T2 ist mit einem Akku ausgestattet, der Ihnen im Akkubetrieb 2,5 Stunden Nutzungszeit bietet(Helligkeit in 60).

Im Akkubetrieb wird die Helligkeit des Bildschirms reduziert, wodurch sich die Lebensdauer des Akkus verlängert.

Sie können die Einstellungen auch anpassen, um die Helligkeit des Bildschirms zu erhöhen, aber die Lebensdauer wird verkürzt.

Tipps: (Mit zunehmender Nutzungsdauer des Geräts kann sich die Akku-laufzeit verkürzen.)

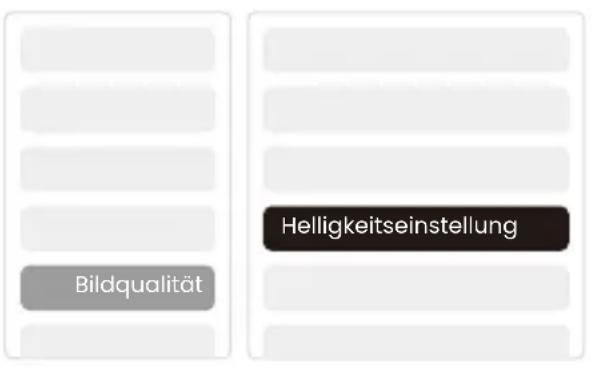

Bildqualität Helligkeitseinstellung

6.1 Aufladezeit

Tipps: Um den Akku zu schonen, empfehlen wir Ihnen, das Gerät im ausgeschalteten Zustand zu laden.
Tipps: Bei der erstmaligen Verwendung empfehlen wir, den Projektor über das mitgelieferte Netzkabel vollständig aufzuladen.

Wenn das Gerät ausgeschaltet ist, beträgt die Ladezeit von 0 bis 100 3,5 Stunden. Wenn das Gerät eingeschaltet ist, beträgt die Ladezeit von 0 bis 100 5,5 Stunden. Wenn die Betriebsanzeige blau leuchtet, bedeutet dies, dass der Akku vollständig geladen ist. Wenn die Betriebsanzeige rot leuchtet, wird der Akku gerade geladen.

Von 0% ~ 100%
Projektor ausgeschaltet	3,5 Stundens
Projektor eingeschaltet	5,5 Stundens

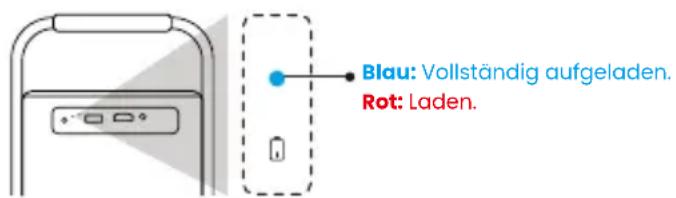

Blau: Vollständig aufgeladen. Rot: Laden.

Benachrichtigung bei niedrigem Stromverbrauch

Wenn die Akkuleistung weniger als 20 % beträgt, öffnet das System ein Fenster, um Sie aufzufordern, den Projektor aufzuladen. Das Batteriesymbol auf dem

Projektorbildschirm ändert sich zu:

Wenn der Akku bald leer ist, zeigt das System einen Countdown zum Herunterfahren an.

Dem Projektor ist der Strom ausgegangen.

Schaltet sich in 60s ab.

Entlassen

7. Einrichtung

7.1 Ständergriff

Für ein besseres Bild platzieren Sie den Projektor bitte auf einer stabilen, ebenen Oberfläche.

Wenn Sie den Bildschirm in einem größeren Winkel einstellen müssen, können Sie den Tragegriff nach unten drehen, um Ihnen Unterstützung bei bestimmten Winkeln (15%) zu bieten.

Hinweis: Bitte stellen Sie sicher, dass der Bereich vor dem Fokusempfänger nicht blockiert ist, da sonst die Fokusfunktion beeinträchtigt werden könnte.

Hinweis: T2 unterstützt keine Installation mit Vier-Ecken-Montage.

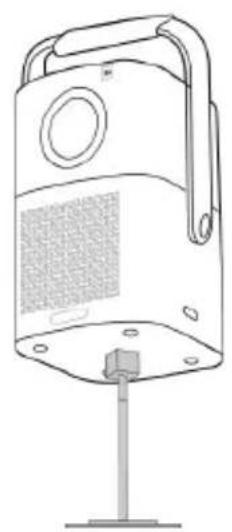

Schritt 1: Stellen Sie sicher, dass Sie eine universelle Montagehalterung haben, die zum Projektor passt.

Schritt 2: Verwenden Sie den Ständer mit M5*5 mm Schraube, um den Projektor auf der Halterung zu befestigen und die Installation abzuschließen.

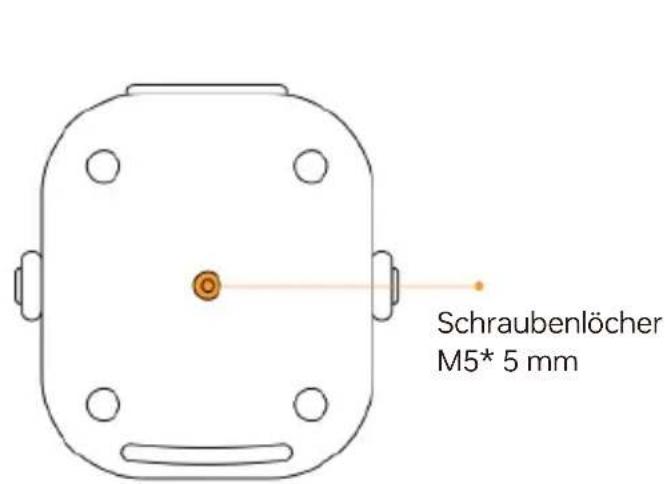

Schraubenlöcher M5* 5 mm

8. Projectionseinstellungen

Sie können [Einstellungen] - [Bildeinstellungen] oder [Projektionseinstellungen] wählen, um das Projektorbild anzupassen.

Einstellung... Bildeinstellungen Projektionseinstellungen

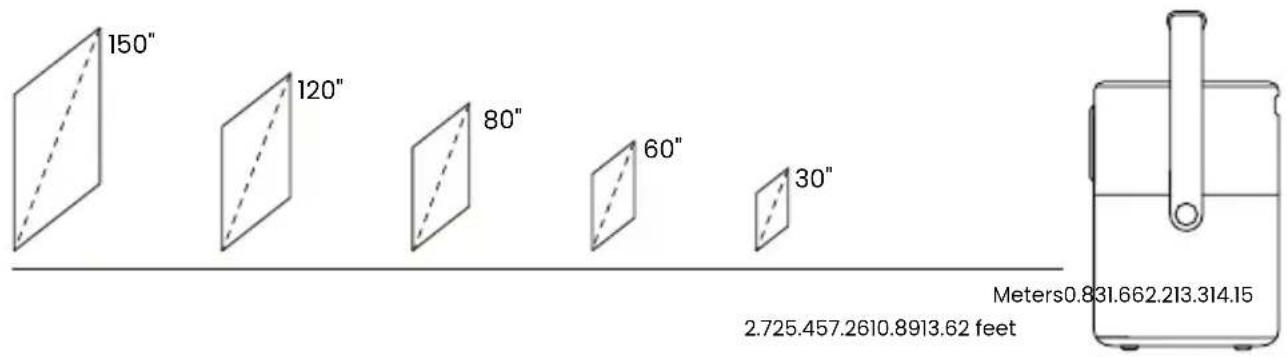

8.1 Projektionsabstand

Tlpps: Die empfohlene Bildschirmgröße beträgt 80 Zolls.
Tipps: Die tatsächliche Projektionsgröße und der Abstand können leicht von den Laborwerten abweichen.

8.2 Auto-Fokus

Der Auto-Fokus wird nach jeder Verschiebung aktiviert. Sie können die Auto-Fokus-Funktion auch über [Einstellungen] - [Projektionseinstellungen] - [Auto-Fokus] ausschalten.

Projecti.. Auto-Fokus

Achtung: Wenn Sie den Standort des Projektors bereits bestimmt haben, wird empfohlen, den Autofokus in den Einstellungen auszuschalten, um ein besseres Seherlebnis zu erzielen.

8.3 Automatische Trapezkorrektur

Wenn Sie das Gerät bewegen, führt der T2 automatisch eine trapezförmige Korrektur durch, abhängig von der Zielwand.

Achtung: Der Winkel der automatischen Trapezkorrektur darf 15 Grad nach oben, unten, links und rechts nicht überschreiten.

8.4 Automatische Bildschirmausrichtung und automatische Hindernisvermeidung

Hinweis: Stellen Sie bei Verwendung der Funktionen für automatische Bildschirmausrichtung und/oder automatische Hindernisvermeidung sicher, dass die Funktionen für automatische Trapezkorrektur und Autofokus eingeschaltet sind.
1. Die Hindernisvermeidung funktioniert möglicherweise nicht, wenn sich weiße oder andere hellfarbige Objekte im Zielbildschirm befinden.

1. Der Hintergrund sollte einen deutlichen schwarzen oder andersfarbigen Rand haben, mit Ausnahme von lichtabweisenden Leinwänden, die keinen Rand benötigen.

1. Bevor Sie die Funktion zur automatischen Bildschirmausrichtung verwenden:

Stellen Sie sicher, dass die Projektionsfläche größer als der Bildschirmbereich ist und blockieren Sie nicht den Bereich innerhalb des zentralen quadratischen Rahmens des Bildschirms.

8.5 Elektrische Fokussierung

Sie können den Fokus auch durch Drücken der Tasten auf der Fernbedienung einstellen, um das gewünschte Bild zu erhalten.

Auto Focus

Manual Focus

8.6 Manuelle Trapezkorrektur

Falls Sie den Bildschirm weiter anpassen müssen, können Sie den Bildschirm durch Ziehen der Pfeile anpassen, indem Sie in den Einstellungen "Manuelle Trapezkorrektur" auswählen.

Projektion

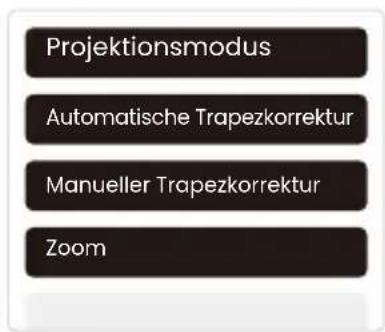

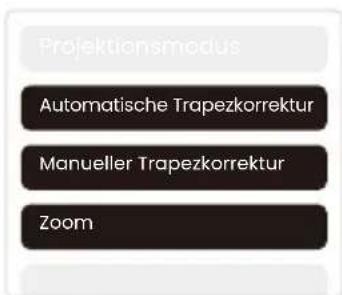

Projektionsmodus Automatische Trapezkorrektur Manueller Trapezkorrektur Zoom

Nach dem Autofokus wird der Zoomeffekt zurückgesetzt. Wenn Sie den Zoom speichern möchten, versuchen Sie bitte, den Autofokus auszuschalten, sobald das Bild klar ist.

Projektion

Projektionsmodus Automatische Trapezkorrektur Manueller Trapezkorrektur Zoom

9. Bildeinstellungen

Sie können [Bildeinstellungen] oder [Projektionseinstellungen] unter [Einstellungen] auswählen, um das Bild des Projektors anzupassen.

Bildqualität Bildmodus Farbtemperatur Helligkeitseinstellung

9.1 Helligkeitseinstellungen

Sie können die Helligkeit auch durch Anpassen der Einstellungen ändern; jedoch wird sich dadurch auch die Akkulaufzeit verändern.

Bildqualität Helligkeitseinstellung

9.2 Bildfarbeinstellungen

Passen Sie die Bildfarbe über [Home] - [Einstellungen] - [Bildqualität] - [Bildmodus] an.

Im [Benutzermodus] können Sie die [Helligkeit], den [Kontrast], die [Schärfe] und die [Farbe] des Bildschirms einstellen.

Bildqualität Bild-Modus

Achtung: Die Bildfarbeneinstellung wird nur beim Abspielen von Bildern oder Videos wirksam.

10. Konnektivität

10.1 HDMI, USB, LAN-Anschluss

Der T2 verfügt über einen HDMI 1.4-Anschluss und einen USB 2.0-Anschluss. Stellen Sie vor der Verwendung dieser Anschlüsse sicher, dass Ihre externen Geräte mit diesem Format kompatibel sind.

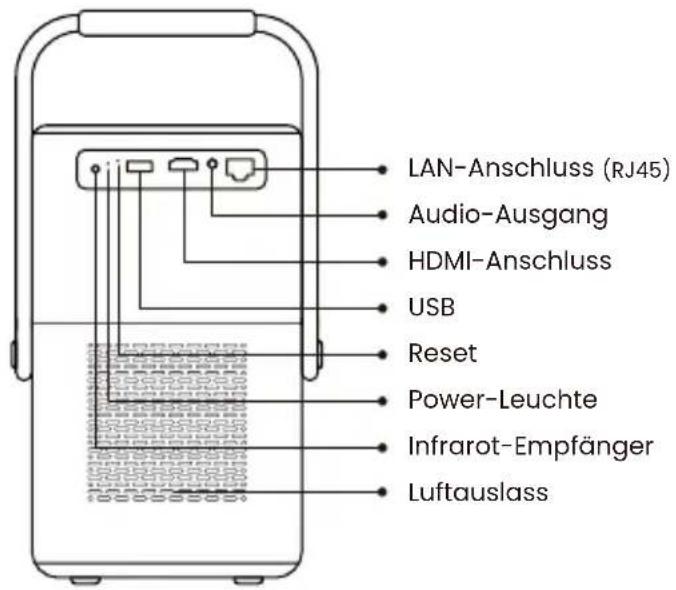

LAN-Anschluss (RJ45) Audio-Ausgang HDMI-Anschluss USB Reset Power-Leuchte Infrarot-Empfänger Luftauslass

10.1.1 USB

Hinweis: Der T2 unterstützt derzeit nur das Lesen von FAT32- und NTFS-USB-Flash-Laufwerken und unterstützt derzeit nicht das Lesen von exFAT-formatierten USB-Flash-Laufwerken.

10.1.2 HDMI

Wenn Sie bei der Verwendung von HDMI auf Probleme stoßen, versuchen Sie bitte die folgenden Lösungen:

Methode 1. Schalten Sie die HDMI EDID-Version in den Einstellungen Ihres externen Geräts auf 1.4 um.

Methode 2. Versuchen Sie, das HDMI-Kabel zu wechseln.

Methode 3. Versuchen Sie, andere externe Geräte mit HDMI-Funktion zu verwenden und überprüfen Sie, ob die HDMI-Schnittstelle des externen Geräts funktioniert.

Die LAN-Schnittstelle des T2 ist eine RJ45-Schnittstelle. Wenn es bei der Bildschirmübertragung mit Ihrem Telefon zu Verzögerungen kommt, können Sie versuchen, diese Schnittstelle zu verwenden, um eine Verbindung zum Netzwerk herzustellen und die Bildschirmübertragung zu nutzen.

10.2 Drahtlose Verbindungen

Wi-Fi-Bildschirmspiegelung

Hinweis: Wenn Sie Netflix, Prime Video usw. auf den Projektor spiegeln möchten, verbinden Sie bitte einen TV-Dongle/Stick oder andere Produkte mit diesen Streaming-Medien über HDMI.

10.3 Yaber App

Sie können die Yaber App aus dem Google Play Store oder Apple App Store herunterladen, um eine bessere Bildschirmübertragung zu gewährleisten!

! Hinweis: Scannen Sie den QR-Code unten, um die Yaber App herunterzuladen.

10.3.1 Bildschirmfreigabe

Tipp: Um Ihr Erlebnis während der Bildschirmfreigabe zu verbessern, laden Sie die [Yaber]-App aus dem Apple App Store oder Google Play Store herunter.

1 Stellen Sie sicher, dass Ihr Telefon und der Projektor mit demselben Wi-Fi-Netzwerk verbunden sind.
2 Tippen Sie in der Yaber-App auf [Gerät verbinden] und wählen Sie das Gerät mit dem Namen [Yaber_T2_xxxx] aus, um eine Verbindung herzustellen.
3 Sobald die Verbindung hergestellt ist, wählen Sie in der Yaber-App die Option zur Bildschirmspiegelung, um den Bildschirm Ihres Telefons mit dem Projektor zu teilen.
4 Um die Bildschirmfreigabe zu beenden, gehen Sie zum Kontrollzentrum Ihres Telefons, wählen Sie das Gerät aus und beenden Sie die Freigabe.

Achtung: Wenn Sie den Bildschirm von Streaming-Apps wie Netflix, Disney oder Prime Video freigeben möchten, wechseln Sie in das Dongle-System, um die Freigabe durchzuführen.

Tipp: Wenn Sie die Yaber-App nicht verwenden möchten, folgen Sie bitte diesen Schritten: (Nur Schritt 2 ist unterschiedlich)

1 Stellen Sie sicher, dass Ihr Telefon und der Projektor mit demselben Wi-Fi-Netzwerk verbunden sind.

2 Wählen Sie in den Bildschirmspiegelungseinstellungen Ihres Smartphones das Gerät mit dem Namen [Yaber_T2_xxxx] aus, um eine Verbindung herzustellen.

3 Um die Bildschirmfreigabe zu beenden, gehen Sie zum Kontrollzentrum Ihres Telefons, wählen Sie das Gerät aus und beenden Sie die Freigabe.

10.4 Telefonsteuerung

Achtung: Die Yaber-App kann den TV-Dongle nicht steuern.
Achtung: Das Telefon und der Projektor müssen im selben Wi-Fi-Netzwerk verbunden sein.

Die [Fernbedienungs]-Funktion der Yaber-App kann Ihnen helfen, den Projektor ohne eine physische Fernbedienung zu steuern.

10.5 NFC-Einstellungen

Tipp: Wenn Sie NFC für die Bildschirmspiegelung verwenden möchten, laden Sie die [Yaber]-App aus dem Apple App Store oder Google Play Store herunter, um Ihren Bildschirm zu synchronisieren.

1 Stellen Sie sicher, dass Ihr Telefon und der Projektor mit demselben Wi-Fi-Netzwerk verbunden sind.
2 Verwenden Sie ein NFC-fähiges Telefon und tippen Sie leicht auf den NFC-Bereich oben auf dem Gerät, um diese Funktion zu nutzen.

Achtung: Stellen Sie sicher, dass NFC in den Einstellungen Ihres Telefons eingeschaltet ist.

11. T2 Dongle (Spezial für T2 Plus oder separat online erhältlich)

Wenn Sie Streaming-Inhalte wie Netflix, YouTube, Prime Video nutzen und durchsuchen möchten, wenden Sie sich bitte an das Support-Team unter [e-mail] , um den entsprechenden Dongle zu erwerben.

11.1 Dongle-Übersicht

TV Dongle Adapter

HDMI-Ausgang Eingangsleistung

(Eingangsleistung+Videoquelle)

HDMI-Ausgang HDMI-Eingang

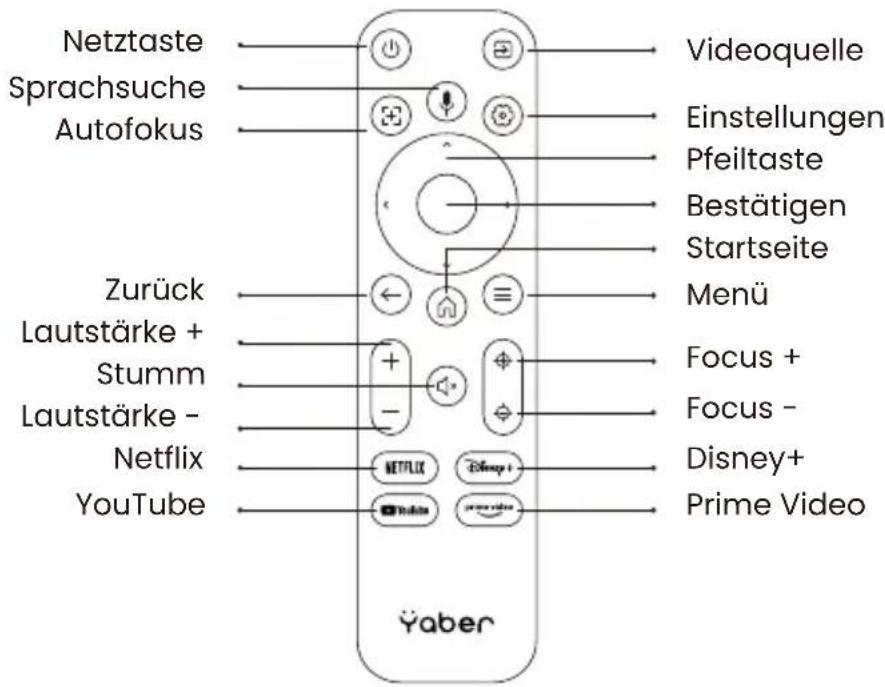

Fernbedienung

Achtung! Wenn Sie Google TV zum ersten Mal verwenden, befolgen Sie die Bildschir-manweisungen für die Kopplung der Fernbedienung und andere Einstellungen.

Halten Sie zum Koppeln die Kopplungstasten ⓗ und ← gedrückt.

Netztaste Sprachsuche Autofokus Zurück Lautstärke + Stumm Lautstärke - Netflix YouTube Videoquelle Einstellungen Pfeiltaste Bestätigen Startseite Menü Focus + Focus - Disney+ Prime Video Yaber

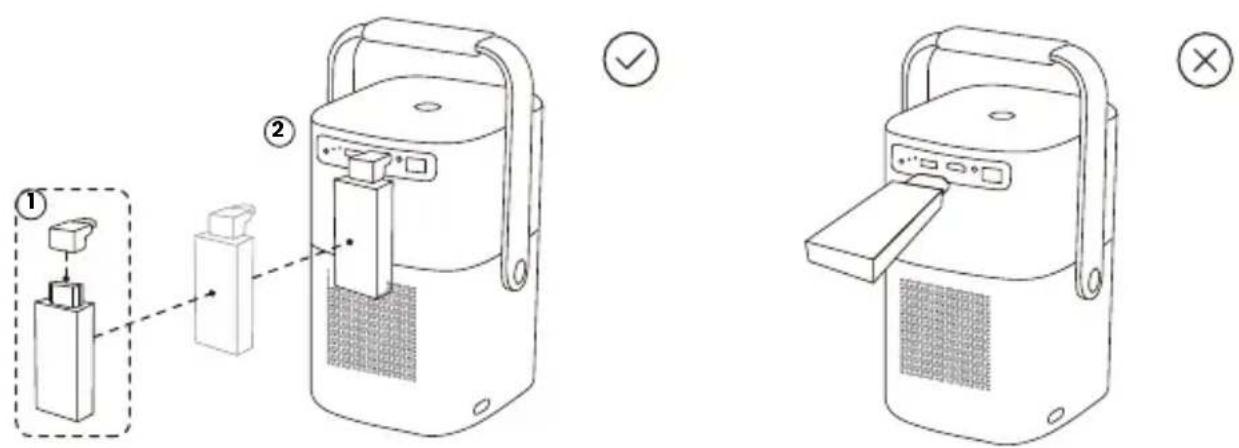

Dongle Installation

Hinweis: Wenn Sie den Dongle am T2/T2 Plus verwenden, muss er über den Yaber-Adapter angeschlossen werden. Der Yaber-Adapter kombiniert die Funktionen der Strom- und Videoquelle.

Schritt 1: Verbinden Sie den Dongle mit dem Adapter

Schritt 2: Verbinden Sie den Adapter mit dem HDMI-Anschluss des Projektors

So verwenden Sie den TV-Dongle

Nachdem Sie den TV-Dongle an den HDMI-Anschluss des T2 angeschlossen haben, klicken Sie auf der Homepage auf [HDMI], um den Fernseher einzuschalten.

Beachten Sie: Wenn Sie das Gerät einschalten, dauert es etwa 30 Sekunden, bis der Dongle-Bildschirm erscheint.

Yaber HUM

12. Bluetooth-Einstellungen

Sie können Ihr Telefon über Bluetooth mit dem Projektor verbinden und den Bluetooth-Lautsprechermodus jederzeit nach Bestätigung aktivieren. Bitte koppeln Sie das Gerät mit dem Namen [Yaber_T2series_xxxx].

Im Bluetooth-Lautsprechermodus können Sie auch den Bildschirm ausschalten und den T2 als Outdoor-Lautsprecher verwenden. stereo.

Tipps: Sie können den Systemstatus Ihres Geräts unter [Einstellungen]-[Über]-[Upgrade] überprüfen.

Wenn Sie die Software aktualisieren müssen, gehen Sie bitte zu [Einstellungen]-[Über]-[Systeminformationen] und wählen Sie die entsprechende [MAC-Adresse] aus und senden Sie sie an das Support-Team unter [e-mail].

Über

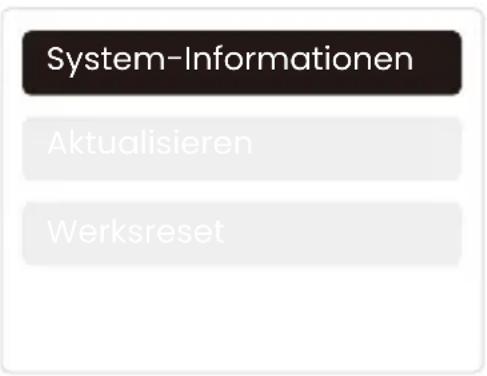

System-Informationen Aktualisieren Werksreset

14. Leiser Modus

Hinweis: Nach dem Einschalten des Leisemodus wird das Geräusch des Geräts innerhalb von 5 Minuten langsam leiser.

Yaber Leiser Modus Leiser Modus

Auf der Hauptseite können Sie den Leisemodus aktivieren, der durch die Reduzierung der Helligkeit und der Lüftergeschwindigkeit für ein leiseres und gedämpfteres Bild sorgt.
