Produkttyp	Roboter-Poolreiniger
Marke	Maytronics
Modell	Dolphin X60
Stromversorgung	100-250 V AC, 50-60 Hz, 180 W, Ausgang 30 V DC
Schutzart (Netzteil)	IP54 (spritzwassergeschützt)
Filtertyp	Austauschbare Kartuschenfilter (Netz)
Mitgelieferte Bürsten	PVC-Bürste (Standard), kompatibel mit Kombi- und Wonder-Bürste (optional)
Hauptfunktionen	Automatische Reinigung von Boden, Wänden und Wasserlinie
Reinigungszyklus	Vollständiger Zyklus mit normalem oder schnellem Fortschritt (einstellbar über Griff)
Wartung und Reinigung	Filterreinigung nach jedem Zyklus, Bürsten spülen, ggf. Turbine demontieren und reinigen
Sicherheit	Während des Betriebs nicht in den Pool steigen; vor Wartungsarbeiten Netzstecker ziehen; Steckdose mit Fehlerstromschutzschalter (GFI/ELI) verwenden
Empfohlene Wassertemperatur	6 °C bis 34 °C
Empfohlener pH-Wert	7,0 – 7,8
Maximaler Chlorgehalt	4 ppm
Maximaler Salzgehalt (NaCl)	5000 ppm
Ersatzteile und Zubehör	Filter, Bürsten (PVC, Kombi, Wonder), Caddy-Kit, Netzteil
Empfohlene Aufbewahrung	Trockener, kühler, frostfreier und vor direkter Sonne geschützter Ort

Häufig gestellte Fragen - Dolphin X60 MAYTRONICS

Wie starte ich den Reinigungsroboter Dolphin X60?

Tauchen Sie den Roboter ins Wasser, schließen Sie dann das Schwimmkabel an das Netzteil an. Schließen Sie das Netzteil an die Steckdose an und drücken Sie den Ein/Aus-Schalter. Schalten Sie den Roboter erst ein, wenn er sich im Wasser befindet.

Welche Filtertypen sind für den Dolphin X60 erhältlich?

Zwei Filtertypen sind optional erhältlich: ein Standardfilter (mitgeliefert) für normale Partikel und ein Filter für Feinstaub. Fragen Sie Ihren Händler nach den Optionen.

Wie stelle ich die Fortschrittsgeschwindigkeit des Roboters ein?

Der Winkel des Schwimmkabelgriffs bestimmt die Geschwindigkeit. Für normalen Fortschritt (gründlichere Reinigung der Wasserlinie) senken Sie den Griff auf 180° und drücken Sie die Armbasis bis zum Einrasten. Für schnellen Fortschritt schieben Sie den Arm nach hinten.

Der Roboter klettert nicht die Wände hoch, was tun?

Überprüfen Sie, ob die Filter sauber sind. Stellen Sie sicher, dass die Bürsten (insbesondere Kombi- oder Wonder-Bürsten) vor Gebrauch gut mit Wasser getränkt sind, indem Sie sie leicht ausdrücken.

Wann müssen die Filter des Dolphin X60 gereinigt werden?

Es wird empfohlen, die Filter nach jedem Reinigungszyklus zu reinigen. Zum Entfernen stecken Sie die Befestigungslaschen in die Nuten und öffnen Sie die S-Haken. Spülen Sie sie mit klarem Wasser ab.

Welche Sicherheitsvorkehrungen sind zu beachten?

Steigen Sie während des Betriebs des Roboters niemals in den Pool. Ziehen Sie vor Wartungsarbeiten immer den Netzstecker. Verwenden Sie eine Steckdose mit Fehlerstromschutzschalter (GFI/ELI).

Wie baue ich die Turbine zur Reinigung aus?

Ziehen Sie zuerst den Netzstecker. Demontieren Sie die Turbinenabdeckung, reinigen Sie das Gehäuse und bauen Sie es wieder zusammen. Achten Sie darauf, nicht mit Gewalt vorzugehen.

Welche Wasserbedingungen werden für den Dolphin X60 empfohlen?

Temperatur: 6°C bis 34°C; pH: 7,0 – 7,8; Maximaler Chlorgehalt: 4 ppm; Maximaler NaCl-Gehalt: 5000 ppm. Wasser außerhalb dieser Parameter kann den Roboter beschädigen.

Was tun, wenn der Roboter am Boden stecken bleibt oder sich im Kreis dreht?

Überprüfen Sie, ob Hindernisse die beweglichen Teile blockieren. Stellen Sie sicher, dass die Filter sauber und fest verschlossen sind. Wickeln Sie ausreichend Kabel ab, um den gesamten Pool abzudecken. Entfernen Sie Algen vor dem Gebrauch zu Saisonbeginn mit einer Bürste.

Wie lagere ich den Dolphin X60 richtig?

Wickeln Sie das Kabel auf und lagern Sie den Roboter an einem trockenen und kühlen Ort, geschützt vor Frost, übermäßiger Hitze und direkter Sonneneinstrahlung. Idealerweise auf dem mitgelieferten Caddy.

BEDIENUNGSANLEITUNG Dolphin X60 MAYTRONICS

DE Gebrauchsanweisung...... p. 29

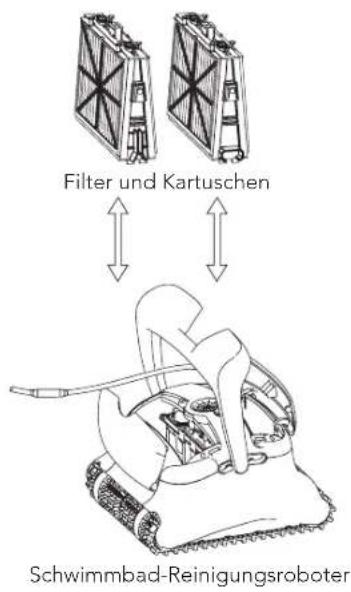

Was Sie in der Box finden sollten

Stromversorgungs-Einheit

Teil X Bemerkung
Grundrahmen für Filterelemente 2
Netzfilter 4 filter
S - Klips	4
Stromversorgungs-Einheit 1
Schwimmbad-Reinigungsroboter 1
Caddy Kit 1
Optionale Komponenten sind auf Anfrage bei Ihrem Schwimmbad-Reinigungsroboter-Händler erhältlich.

Abschnitt 1 – Beschreibung der Hauptkomponenten

1. Filter

Es gibt zwei Arten von optionalen Filtern.

Mit Ihrem Schwimmbadreinigungs-Roboter wird nur eine Filterart geliefert.

Für den tagtäglichen Einsatz.

Werksstandard.

Für feine Schmutzteilchen.

2. Bürsten

Es gibt drei verschiedene Arten von optionalen Bürsten. Jede dieser Bürstenarten ist für andere Beckenböden geeignet, auf denen sie die beste Haftung bietet. Im Lieferumfang Ihres Schwimmbad-Reinigungsroboter ist nur eine Bürstenart enthalten.

PVC-Bürste

Für Beton, PVC, Fiberglas und Liner.

Kombinierte Bürste

Die Bürste zum Erklettern aller Arten von Oberflächen ist für fast alle Schwimmbad-Oberflächen geeignet.

Wunderbürste

Für glatte Keramikoberflächen.

3. Stromversorgungseinheit

Digitale Stromversorgungseinheit mit Schalter:

• Eingangsstrom - 100-250 AC Volts
50-60 Hertz
180 Watt
• Ausgangsstrom - 30 VDC
IP 54

Abschnitt 2 - Betrieb des Schwimmbad-Reinigungsroboters

Teil 1 – Vorbereitung des Schwimmbad-Reinigungsroboters

A. Bauen Sie das Caddy-Kit zusammen – die Anweisungen dazu finden Sie auf einem separaten Blatt

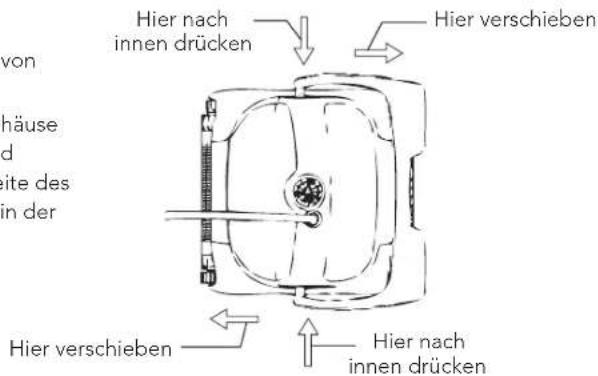

B. Einstellen des Handgriff-Winkels

Der Winkel des Handgriffes bestimmt die Geschwindigkeit, mit der der Schwimmbad-Reinigungsroboters sich entlang der Wasserlinie bewegt.

1. Legen Sie den Handgriff in einem Winkel von 180° Grad zum Boden auf die Seite.
2. Drücken Sie die Basis des Griffs in das Gehäuse des Schwimmbad-Reinigungsroboters und schieben ihn dann in Richtung der Rückseite des Schwimmbad-Reinigungsroboters, bis er in der gewünschten Position einrastet.

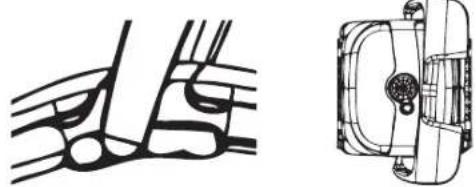

Normale Geschwindigkeit

Bessere Reinigungsleistung an der Wasserlinie.

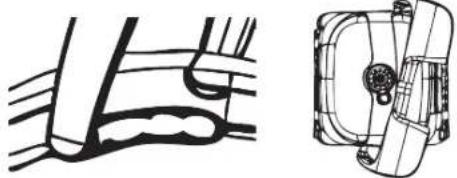

Hohe Geschwindigkeit

Für schnellere, aber dafür weniger wirksame Reinigungsleistung.

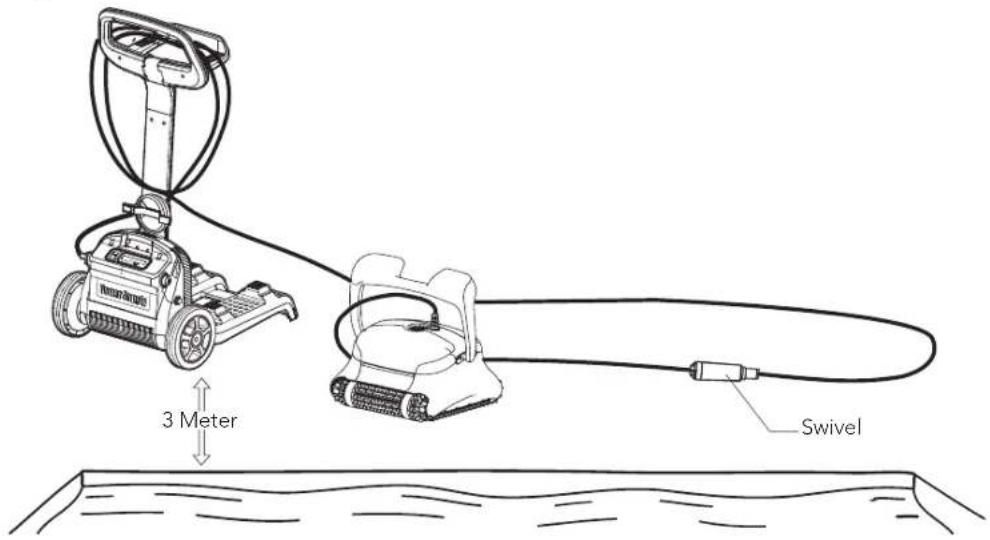

C. Auslegen des Kabels

Rollen Sie soviel Kabel ab wie Sie benötigen, um das gesamte Becken zu erreichen und legen es entlang der Schwimmbadseite aus. Vergewissern Sie sich, dass das Kabel keine Verdrehungen oder Knoten aufweist.

Benutzen Sie nur die vom Hersteller gelieferte Original-Stromversorgungseinheit.
⚠️ Die Stromversorgungseinheit ist spritzwasserdicht – tauchen Sie sie nicht ins Wasser ein.
Vor dem Ausführen von Wartungsarbeiten ziehen Sie den Stecker der Stromversorgungseinheit aus der Steckdose.
Stecken Sie den Stecker der Stromversorgungseinheit erst in die Steckdose, nachdem der Schwimmbadreinigungs-Roboter ins Wasser gelassen wurde.
⚠ Vergewissern Sie sich, dass die Netzsteckdose mit einem Fehlerstromschutzschalter oder Erdschluss-Schutzschalter geschützt ist.
Wichtig: Der Pool darf NICHT betreten werden, solange der Schwimmbad-Reinigungsroboter in Betrieb ist.

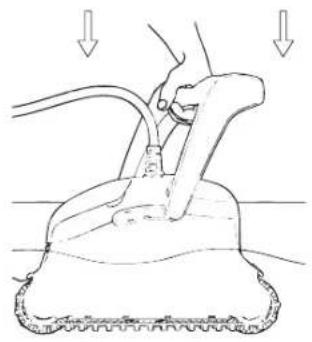

Teil 2 – In das Wasser

Eintauchen des Schwimmbad-Reinigungsroboters in das Wasser.

Setzen Sie Ihren Schwimmbad-Reinigungsroboter in das Schwimmbad und lassen ihn los.

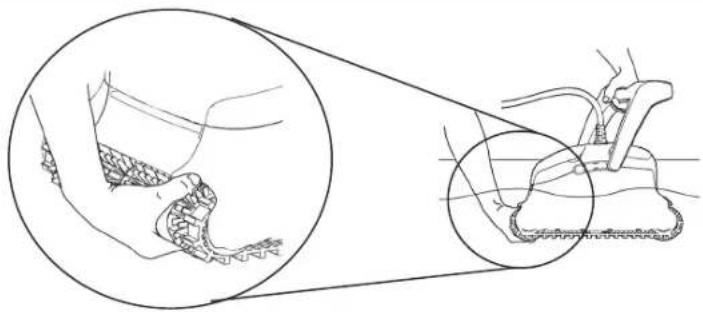

Hinweis: Wenn Sie kombinierte Bürsten oder Wunderbürsten benutzen, drücken Sie das Bürstenmaterial sanft, bis es sich vollkommen voll Wasser gesogen hat.

Anschalten des Schwimmbad-Reinigungsroboters

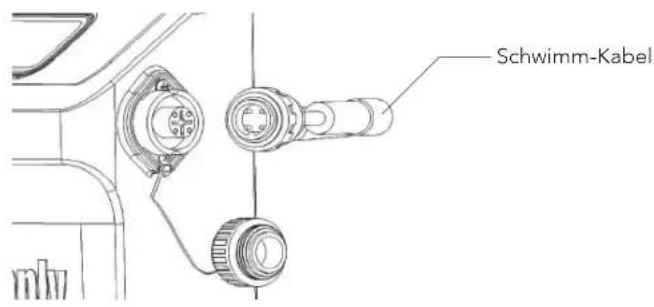

1. Verbinden Sie das Schwimmkabel des Schwimmbad-Reinigungsroboters mit der Stromversorgungseinheit.
2. Verbinden Sie das Stromkabel der Stromversorgungseinheit mit dem Stromnetz.

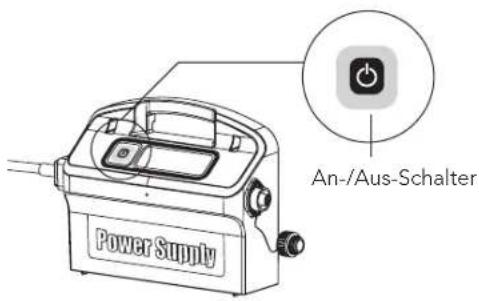

1. Betätigen Sie den AN-/AUS-Schalter.
2. Daraufhin beginnt der Schwimmbad-Reinigungsroboter mit der Arbeit.

Wichtig: Der Pool darf NICHT betreten werden, solange der Schwimmbad-Reinigungsroboter in Betrieb ist.

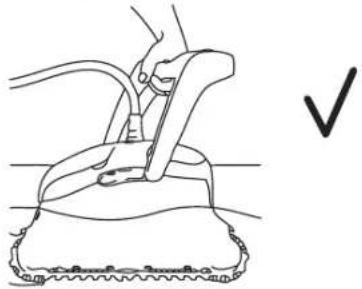

Teil 3 – Herausnehmen des Schwimmbad-Reinigungsroboters aus dem Wasser

Irennen Sie die Stromversorgungseinheit vom Stromnetz, bevor Sie irgendwelche Wartungsarbeiten ausführen.

1. Wenn der Schwimmbad-Reinigungsroboter seinen Zyklus noch nicht beendet hat, schalten Sie die Stromversorgungseinheit ab und trennen sie vom Stromnetz.
2. Ziehen Sie den Schwimmbad-Reinigungsroboter sanft mit Hilfe des Schwimmkabels an die Wasseroberfläche. Jetzt können Sie ihn mit Hilfe des Handgriffs aus dem Wasser nehmen.

Wichtig: Ziehen Sie den Schwimmbad-Reinigungsroboter nicht mit Hilfe des Schwimmkabels aus dem Wasser.

Abschnitt 3 – Routinemässige Wartung

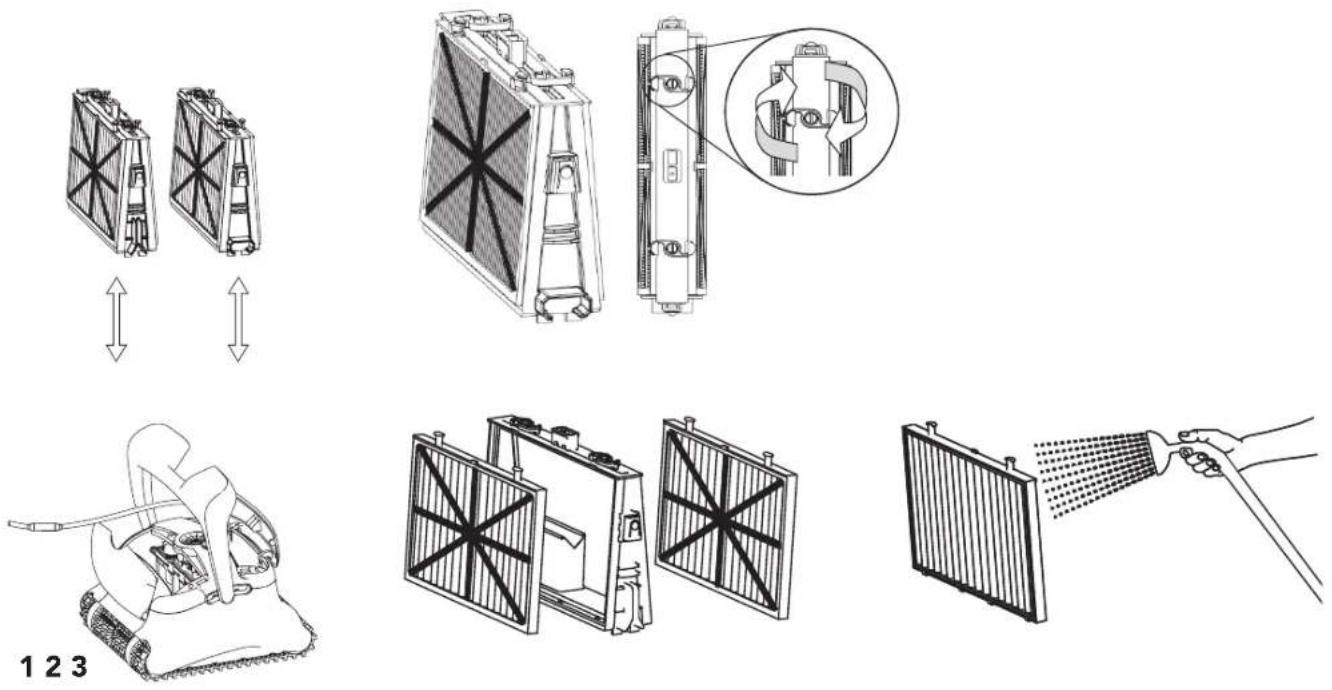

Teil 1 – Herausnahme und Reinigung der Filterelemente

Trennen Sie die Stromversorgungseinheit vom Stromnetz ab, bevor Sie irgendwelche Wartungsar beiten ausführen.

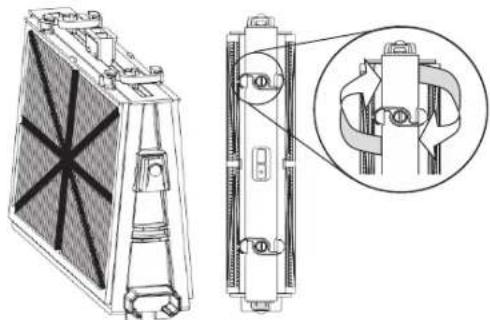

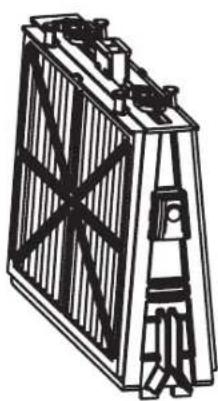

Wiedereinbau

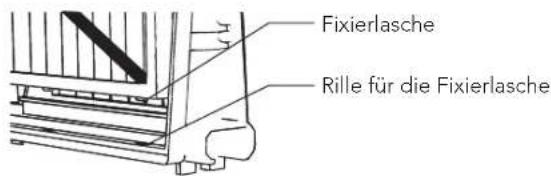

Schieben sie die Fixierlaschen an der Unterseite des Filterelements in die entsprechenden Rillen im Basisrahmen und schliessen dann den S-Klips.

Setzen Sie die Filter gemäss das Diagramms wieder ein. DRÜCKEN SIE DIE FILTER NICHT MIT GEWALT AN IHREN PLATZ.

Achteckiges Eckstück

Empfehlung: Spülen Sie alle Bürsten nach jedem Reinigungszyklus mit sauberem Wasser ab.

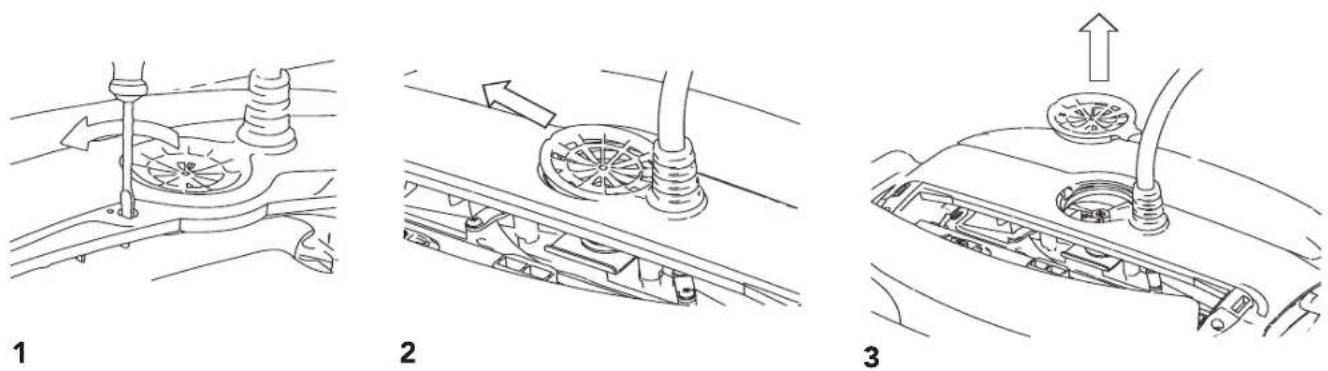

Teil 2 – Ausbau und Reinigung des Flügelrads

Trennen Sie die Stromversorgungseinheit vom Stromnetz, bevor Sie irgendeine Wartungsarbeit ausführen.

Nehmen Sie die Abdeckung des Flügelrads ab und reinigen dann das Flügelrad-Gehäuse. Danach setzen Sie die Abdeckung wieder zurück.

Abschnitt 4 - Lagerungsanweisungen

Rollen Sie das Kabel auf und lagern es an einem trockenen Ort-vorzugsweise auf dem Caddy, Falls vorhanden.

X Lagern Sie den Schwimmbad-Reinigungsroboter nicht an einem Ort, der direktem Sonnenlicht ausgesetzt ist.
X Lagern Sie den Schwimmbad-Reinigungsroboter nicht an einem Ort, der übermässiger Hitze ausgesetzt ist.
X Lagern Sie den Schwimmbad-Reinigungsroboter nicht an einem Ort, der Frost ausgesetzt ist.

Anleitung zur Fehlerbehebung

Lesen Sie bitte diese Anleitung, bevor Sie sich an Ihren Schwimmbad-Reinigungsroboter-Händler wenden.

Die Wasserbedingungen des Schwimmbads müssen innerhalb folgender Parameter liegen:

PH: 7.0 – 7.8 NaCl: Max 5,000 ppm
Temperatur: 6°C(43°F) bis 34°C(93°F) Chlor: Max 4 ppm

Symptom Lösung
Das Kabel verdreht sich oder wickelt sich auf Überprüfen Sie, ob sich im Schwimmbad ein Hindernis befindet
Der Schwimmbad-Reinigungsroboter bewegt sich in Kreisen oder erreicht nicht alle Beckenbereiche	Überprüfen Sie die sich bewegenden Teile auf Fremdkörper
	Vergewissern Sie sich, dass die Filterkartusche sauber ist und die Filtertüren geschlossen sind
	Vergewissern Sie sich, dass genügend Kabel ausliegt, so dass der Roboter den gesamten Beckenbereich erreichen kann
	Sie sollten Algen von dem Boden und den Wänden des Schwimmbads entfernen, bevor Sie den Schwimmbad-Reinigungsroboter am Saisonbeginn das erste Mal benutzen
Der Schwimmbad-Reinigungsroboter bewegt sich nicht seitwärts an den Wänden	Stellen Sie den diagonalen Winkel des Griffs ein
Der Schwimmbad-Reinigungsroboter klettern die Wände nicht hoch	Vergewissern Sie sich, dass die Filterkartusche sauber ist
	Sie sollten Algen von dem Boden und den Wänden des Schwimmbads entfernen, bevor Sie den Schwimmbad-Reinigungsroboter am Saisonbeginn das erste Mal benutzen
	Überprüfen Sie, ob die Bürsten der Art der Boden- und Wandverkleidung entsprechen und wechseln Sie sie gegebenenfalls aus
	Überprüfen Sie, ob die Bürsten abgenützt sind und wechseln Sie sie gegebenenfalls aus
	Vergewissern Sie sich, dass der Bereich des Flügelrads sauber ist
Der Schwimmbad-Reinigungsroboter sinkt nicht Vergewissern Sie sich, dass die Wunderbürsten oder kombinierten Bürsten mit Wasser vollgesogen sind
Der Schwimmbad-Reinigungsroboter fällt an der Wasserlinie von der Wand ab	Wenn der Schwimmbad-Reinigungsroboter zu hoch klettert, wenden Sie sich an Ihren Schwimmbad-Reinigungsroboter-Fachhändler
Der Motor funktioniert nicht Überprüfen Sie, ob das Flügelrad blockiert wird
