BEDIENUNGSANLEITUNG Flowmate ARC Portable Djive

WICHTIGE WARNHINWEISE 20 PRODUKTÜBERSICHT 22

ANZEIGE-SYMBOLERKLÄRUNG 23 BATTERIESTATUS 23

ANLEITUNG FÜR DIE FERNBEDIENUNG 24

HAUPTKÖRPERFUNKTIONEN 28 FILTERWECHSEL 29

PFLEGE UND WARTUNG 31 WLAN-VERBINDUNG 33

TECHNISCHE SPEZIFIKATIONEN 33

[djive]

070

Sehr geehrte Kundin, sehr geehrter Kunde, Ihr neuer Flowmate ARC Portable steht für seinen ersten Einsatz zur Lufterrischung bereit – zuhause und außerhalb.

Bitte nehmen Sie sich einen Moment Zeit, dieses Handbuch zu lesen und sich mit Ihrem neuen 2in1 rotorlosem Turmventilator vertraut zu machen.

Sollten Sie Fragen haben, dann kontaktieren Sie bitte unseren Kundenservice.

Genießen Sie mit Ihrem Flowmate jeden Tag frische, saubere Raumluft mit angenehmen Kühlungseffekt.

Kundendienst

Telefon [phone]

[e-mail]

www.djive.eu fdjivehome cjive_home

Robovox Distributions GmbH | Hamburger Straße 11, D - 45889 Gelsenkirchen

WICHTIGE WARNHINWEISE

⚠️ ACHTUNG

Bevor Du den ARC Portable verwendest, lese bitte alle Anweisungen und Warnhinweise in diesem Handbuch sorgfältig durch. Um Brände, elektrische Schläge oder Verletzungen zu vermeiden, beachte bitte die folgenden Sicherheitshinweise und die jeweiligen nationalen sowie lokalen Elektrizitätsvorschriften. Wenn Du ein elektrisches Gerät verwendest, sollten immer grundlegende Vorsichtsmaßnahmen beachtet werden, einschließlich der folgenden:

1. Dieses Gerät sollte nicht von Kindern, älteren Personen mit fehlender Erfahrung im Umgang mit ähnlicher Elektronik, sowie beeinträchtigten Personen ohne die Aufsicht eines Schutzbeauftragten bedient werden. Die Reinigung und Wartung des Gerätes sollten nicht von Kindern ohne Aufsicht durchgeführt werden. Bei diesem Gerät handelt es sich nicht um Spielzeug!
2. Bitte nutze für das Gerät eine separate Steckdose, die den technischen Anforderungen des Gerätes entspricht und verzichte auf eine gleichzeitige Benutzung der Steckdose mit anderen Geräten (z.B. Mehrfach-Steckdose).
3. Sollte der ARC Portable nicht richtig funktionieren (z.B. aufgrund eines beschädigten Netzkabels), schalte diesen aus und trenne ihn vom Stromnetz. Bitte eine qualifizierte Person um Reparatur oder wende dich direkt an unseren djive-Kundenservice.
4. Bewege den ARC Portable nicht, wenn der Stecker in die Steckdose gesteckt oder aus der Steckdose gezogen wird.
5. Ziehe den Stecker nicht am Kabel, sondern an der dafür vorgesehenen Stelle heraus (Steckerende).
6. Der ARC Portable darf nicht mit beschädigtem Kabel oder Stecker betrieben werden. Wende dich bitte an den djive-Kundenservice, um Dein Gerät auszutauschen oder zu reparieren.
7. Bitte ziehe nicht übermäßig am Stromkabel oder belaste es auf eine andere Weise. Vermeide ebenfalls heiße Oberflächen.
8. Bitte stelle das Gerät so auf, dass keine Kinder, Haustiere oder andere Personen über das Gerät bzw. das Stromkabel stolpern.

FLOWMATE

1. Schalte den ARC Portable bitte immer aus, bevor Du das Stromkabel aus der Steckdose herausziehst. Solltest Du das Gerät für eine längere Zeit nicht benötigen, ziehe das Stromkabel aus der Steckdose und lagere dieses an einem sicheren Ort.
2. Stelle keine Gegenstände auf oder in die Lüftungsöffnungen, die den Lufteinlass oder -auslass verdecken könnten. Stelle sicher, dass die Lüftungsöffnungen frei von Staub, Fusseln, Haaren oder anderen Hindernissen sind, die den Luftstrom beeinträchtigen könnten.
3. Stelle bitte den ARC Portable an einen flachen, trockenen und unbeengten Ort fern von starker Hitze, korrosiver Luft sowie Feuchtigkeit. Es sollte ein Freiraum von ca. 15 cm um das Gerät herum eingehalten werden, um optimale Belüftung zu ermöglichen.
4. Der ARC Portable darf nur in trockenen, überdachten Orten betrieben werden. Es darf nicht bei Nässe oder im Freien betrieben werden.
5. Bitte tauche das Gerät oder das Stromkabel nicht in Wasser oder ähnliche Flüssigkeiten, um schwere Unfälle zu vermeiden. Benutze bitte keine Kabelverlängerungen ohne entsprechende Kenntnisse.
6. Das Gerät enthält einen UV-C-Strahler. Eine unbeabsichtigte Verwendung des Geräts oder eine Beschädigung des Gehäuses kann zum Austritt gefährlicher UV-C-Strahlung führen. UV-C-Strahlung kann die Augen und die Haut schädigen. Starre daher nicht auf die Lichtquelle.
7. Verwende keine Reinigungs- oder Schmiermittel zur Reinigung des ARC Portable und ziehe immer den Netzstecker, bevor Du das Gerät reinigst, transportierst oder wartest.
8. Bitte drehe oder stoße das Gerät nicht um.
9. Herzschrittmacher und Defibrillatoren können sowohl durch starke Magnetfelder als auch durch Magnetkarten beeinträchtigt werden. Wenn der Benutzer oder jemand im Haushalt einen Herzschrittmacher oder Defibrillator besitzt, vermeide es, die Fernbedienung in der Nähe des Geräts aufzubewahren.
10. Die Batterie ist leicht entzündlich. Halten Sie den Akku von Kindern und elektrischen Quellen fern und lagern Sie ihn in einer Umgebung mit Temperaturen zwischen +5°C und +45°C. Setzen Sie den Akku nicht scharfen Gegenständen, Wasser oder Sand aus, da eine Beschädigung des Akkus selbst oder des Kabels dazu führen kann, dass sich der Akku entzündet oder explodiert.

FLOWMATE

PRODUKTÜBERSICHT

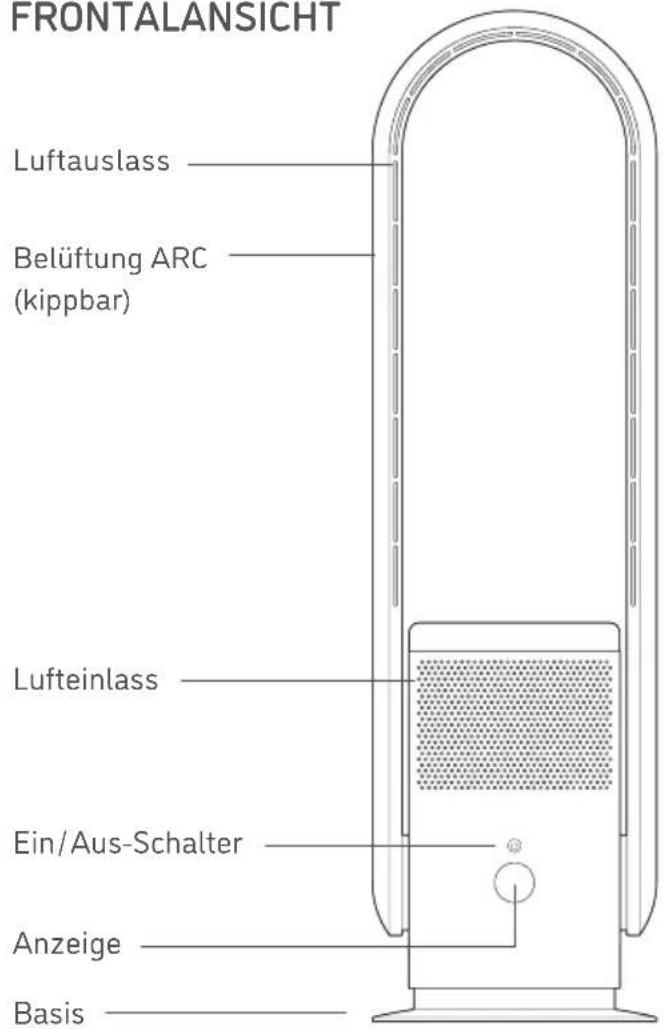

FRONTALANSICHT

FRONTALANSICHT Luftauslass Belüftung ARC (kippbar) Lufteinlass Ein/Aus-Schalter Anzeige Basis

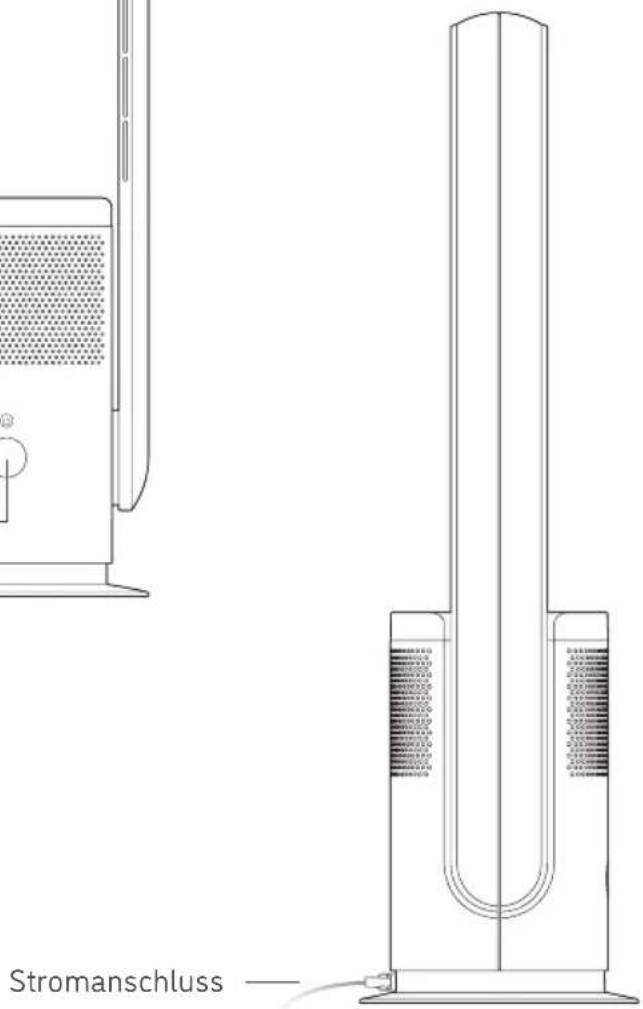

Stromanschluss —

ANZEIGE-SYMBOLERKLÄRUNG ||

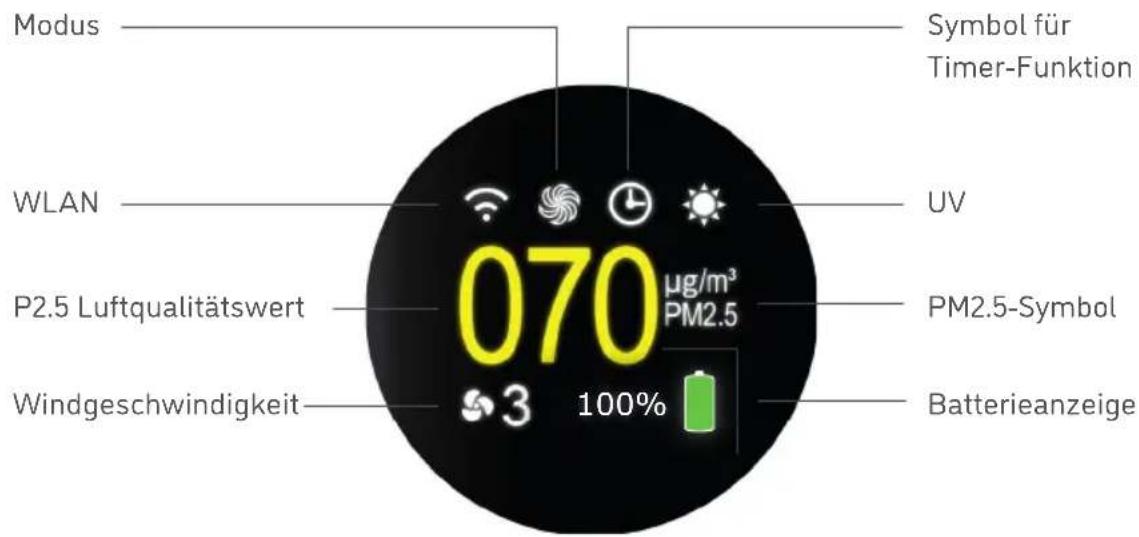

LED-INDIKATOREN

Modus Symbol für Timer-Funktion WLAN UV 070 µg/m³ PM2.5 P2.5 Luftqualitätswert PM2.5-Symbol Windgeschwindigkeit 100% 3 Batterieanzeige

BATTERIESTATUS ||

Der ARC Portable ist in der Lage, auch ohne Stromkabel zu arbeiten, da er über eine interne Batterie verfügt. Die Batterieanzeige zeigt die Menge der Batterieleistung und den Status an, ob der Arc Portable geladen wird.

070 µg/m³ PM2.5 3 100%20%

Batterie voll geladen

070 µg/m³ PM2.5 3

Akkustand von 20%

070 µg/m³ PM2.5 3

Batterie wird geladen

Batteriestände von 100 % bis 10 %.

FLOWMATE

ANLEITUNG FÜR DIE FERNBEDIENUNG |||

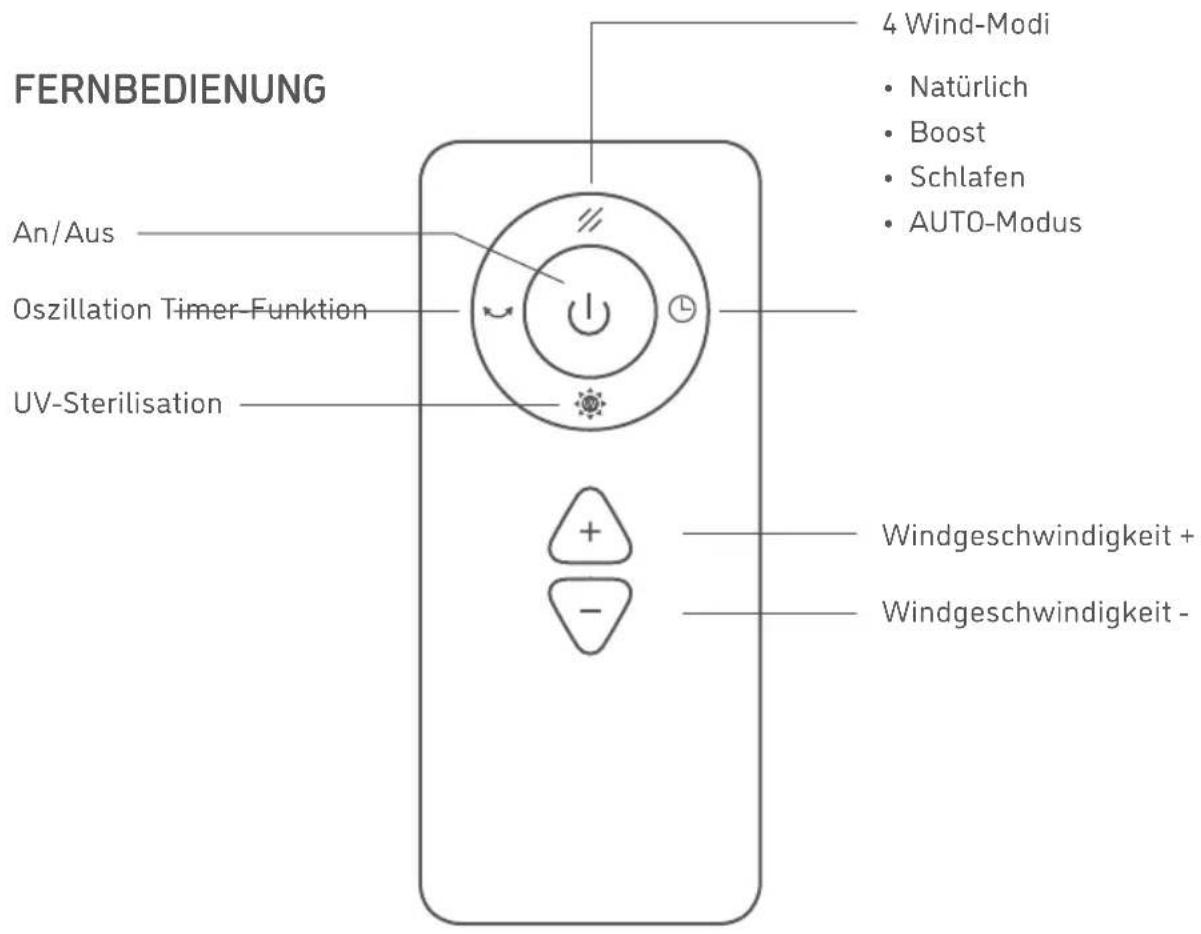

FERNBEDIENUNG An/Aus Oszillation Timer-Funktion UV-Sterilisation 4 Wind-Modi • Natürlich • Boost • Schlafen • AUTO-Modus Windgeschwindigkeit + Windgeschwindigkeit -

FLOWMATE

Der ARC Portable kann durch das Berühren der Schaltfläche „An / Aus“ an- und ausgeschaltet werden.

Diese Schaltfl ä che ermöglicht das Umschalten zwischen 4 verschiedenen Windvoreinstellungen:

NATÜRLICH

Dieser Modus simuliert eine natürliche Windströmung durch zufällige Anpassung der Windgeschwindigkeit.

BOOST

Höchstmögliche Windgeschwindigkeit mit maximal 7300 RPM.

SCHLAFEN

Niedrigste mögliche Windgeschwindigkeit zur Reduzierung der Betriebsgeräusche auf ein Minimum.

AUTO-MODUS

Mit dieser Taste wird der AUTO-Luftreinigungsmodus aktiviert.

Berühre die Oszillationstaste eine Sekunde lang, um die Oszillationsfunktion einzuschalten. Der ARC Portable kann bis zu 80° nach links und rechts schwenken. Berühre die Taste erneut für eine Sekunde, um die Oszillation auszuschalten.

Die UV-Sterilisation ist standardmäßig aktiviert. Du kannst diese einfach durch das Berühren der UV-Taste auf der djive Home App oder der Fernbedienung ausschalten. Bitte beachte: Die UV-Sterilisation wird auch automatisch nach einer Stunde Laufzeit deaktiviert.

Die Timer-Funktion kannst Du zwischen 1 und 8 Stunden einstellen. Bitte beachte: Unabhängig davon, ob der Timer eingestellt ist oder nicht, kannst Du alle Funktionen regelmäßig nutzen. Alle Einstellungen der Timer- Funktion werden auf die Standardeinstellungen zurückgesetzt, sobald der ARC Portable ausgeschaltet wird.

FLOWMATE

AUTO-Modus: Wenn atmosphärische Belastung (PM2.5) erkannt wird, passt sich das Windgeschwindigkeitsniveau automatisch wie folgt an:

000 - 035 μg Ebene 2
036 - 070 μg Ebene 4
071 - 120 μg Ebene 6
120 - 199 μg Ebene 9

± Drücke die Taste „+“, um die Windgeschwindigkeit zu erhöhen, und drücke die Taste „-“, um die Windgeschwindigkeit zu verringern.

NUTZUNG DER FERNBEDIENUNG

Bitte entferne die Isolierfolie, bevor Du die Fernbedienung benutzt. Batteriewechselmethode findet Du in der Abbildung (s. unten). Bitte beachte die Einlass-Richtung der Batterie.

Lade den Akku nicht wieder auf. Die Batterie ist KEIN Spielzeug, halte diese von Kindern fern. Falls eine Batterie versehentlich verschluckt wurde, suche sofort einen Arzt auf. Richte die Fernbedienung direkt auf den ARC Portable, um die besten Verbindungsergebnisse zu gewährleisten.

FLOWMATE

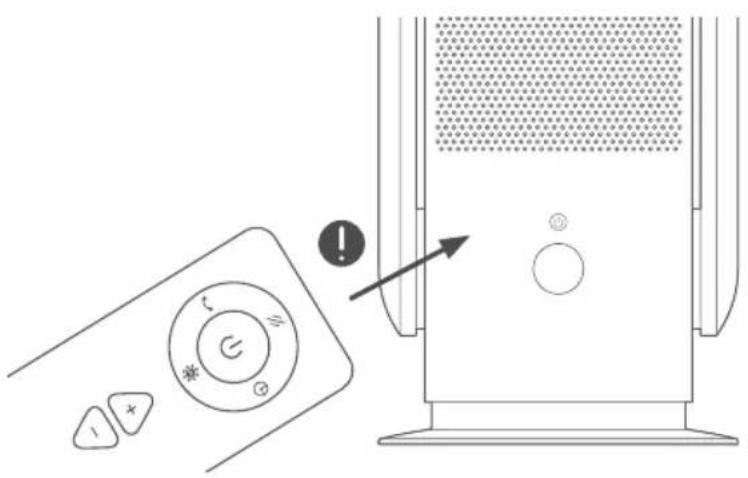

Es ist möglich, dass der ARC Portable auf die Fernsteuerung anderer Geräte reagiert.
Wenn Du die Fernbedienung des ARC Portable verwendest, ist es möglich, dass andere Geräte darauf reagieren.

Dies ist auf die sich überschneidenden Frequenzen der Fernbedienungen zurückzuführen. Es handelt sich hierbei nicht um eine Fehlfunktion oder ein anderes technisches Problem. Um einen Missbrauch zu vermeiden, halte die Fernbedienung während des Betriebs von anderen elektrischen Geräten fern.

⚠️ ACHTUNG

Wenn Du das Gerät mit der Fernbedienung abschaltest (in den Standby-Zustand), achte darauf, dass es nicht richtig ausgeschaltet ist (vom Stromnetz getrennt).

Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, ziehe unbedingt den Netzstecker aus der Steckdose.

HAUPTKÖRPERFUNKTIONEN

KIPPBARER LÜFTUNGSBOGEN

Schalte den ARC Portable aus. Bitte fixiere das Hauptgehäuse mit der einen Hand und stelle mit der anderen Hand den Beatmungsbogen ein. Dieser ist um 15 Grad nach vorne und hinten schwenkbar.

AN-/AUS-SCHALTUNG

AN Berühre den Netzschalter am Hauptgehäuse, um den Betrieb zu starten. Dabei ertönt ein Summen.

AUS Halte den Netzschalter 2 Sekunden lang gedrückt. Das Summen ertönt zweimal und das Gerät stoppt den Betrieb.

Bitte beachte, dass der ARC Portable immer auf Standby eingestellt ist, es sei denn, er wird vom Stromnetz getrennt.

LUFTVOLUMEN-VERSCHIEBUNG

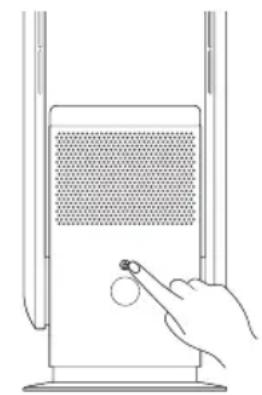

Wenn der Hauptkörper in Betrieb ist, drücke den Einschaltknopf am Hauptkörper, um das Luftvolumen von Stufe 1 bis 9 umzuschalten.

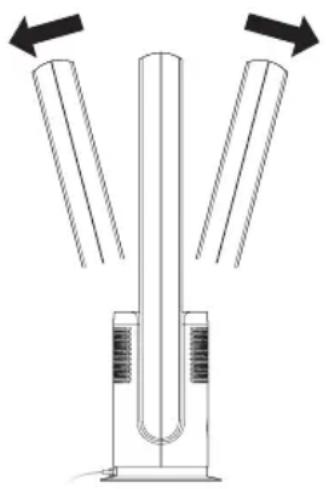

OSZILLATION 80°

Der Hauptkörper hat eine automatische Schwenkfunktion von 80° in beide Richtungen.

Der ARC Portable ist mit einem HEPA-14-Luftreinigungsfilter ausgestattet. Installiere den Filter vor der Verwendung des Geräts wie auf den folgenden Seiten beschrieben.

Nach 720 Betriebsstunden zeigt dir das Display zusätzlich einen Alarm mit einem Piepton als Rückmeldung an. Halte die Einschalttaste (entweder auf dem Hauptgehäuse, in der djive Home App oder auf der Fernbedienung) 5 Sekunden lang gedrückt, um den Filterdauer-Zähler zurücksetzen.

FLOWMATE

SO INSTALLIERST ODER ERSETZEST DU DEN HEPA-14-LUFTREINIGUNGSFILTER

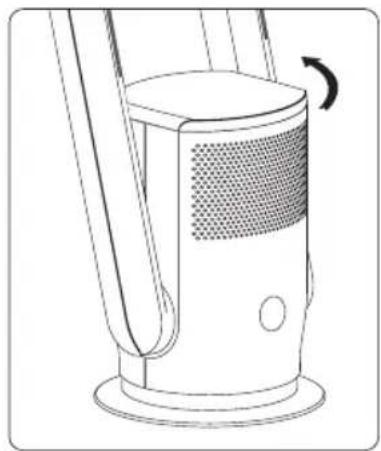

1. Drehen Sie vorsichtig den Deckel mit dem angebrachten Filter gegen den Uhrzeigersinn.

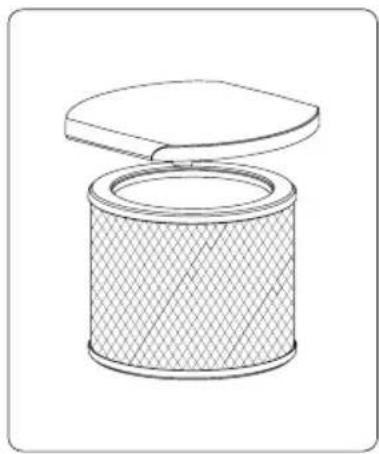

1. Entferne den alten Filter vorsichtig und mit minimalem Kraftaufwand aus dem Deckel.

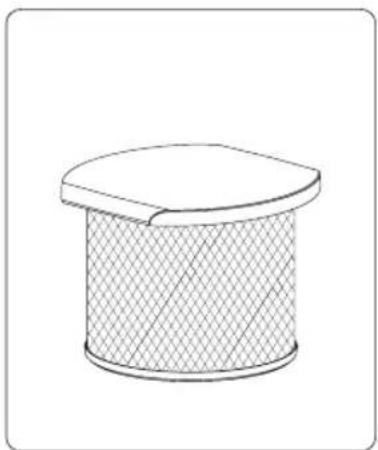

1. Packe den neuen Filter aus und befestige diesen am Deckel (einrasten, nicht schrauben).

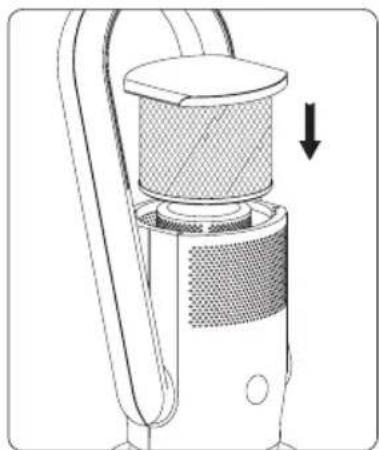

1. Setze schließlich den Deckel mit dem angebrachten Filter wieder an seinen Platz, bis er magnetisch am Hauptkörper einrastet.

PFLEGE UND WARTUNG ||

Trenne vor der Wartung den ARC Portable vom Stromnetz.

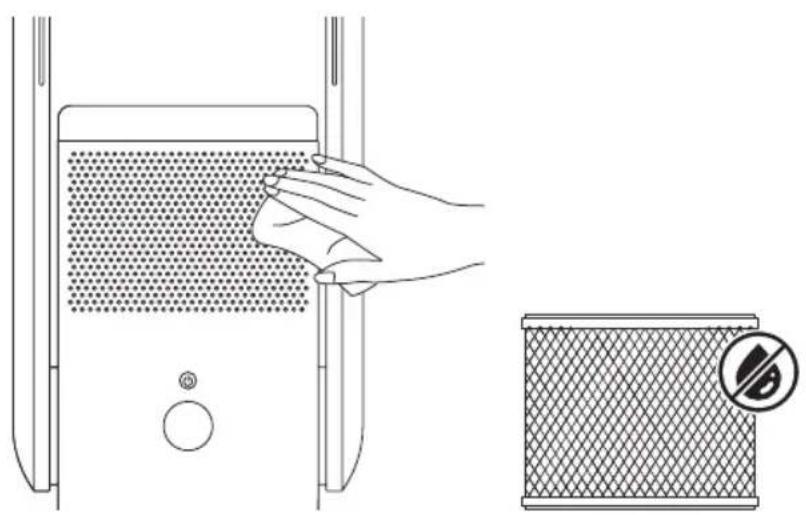

Wische Sie das Gerät vorsichtig mit einem weichen, trockenen Tuch ab. Wenn die Oberfläche des Gerätes sehr verschmutzt ist, verwende zusätzlich ein mildes, verdünntes Reinigungsmittel. Der Filter absorbiert jede Art von Flüssigkeit. Verwende daher kein Wasser, um den Filter zu reinigen.

FLOWMATE

LUFTEINLASS UND LUFTAUSLASS

Verwende einen weichen Pinsel oder Staubsauger, um Staub aus dem Lufteinlass undauslass zu entfernen. Bitte beachte: Wenn Staub nicht ordnungsgemäß entfernt wird, wird die Gerätefunktionen möglicherweise beeinträchtigt.

FERNSTEUERUNG

Wische die Oberfläche der Fernbedienung vorsichtig mit einem weichen, trockenen Tuch ab. Bei längerer Nichtbenutzung entfernen Sie bitte die Knopfbatterie in die Fernbedienung.

NETZSTECKER

Bitte reinige den Netzstecker mit einem weichen, trockenen Tuch.

VERWAHRUNG

Nachdem das Gerät gereinigt wurde, kann dieses eingepackt (z.B. in der Original-verpackung) und gelagert werden. Halte das Gerät vor Vibrationen und anderen elektrischen Geräten fern.

Halte gelagerte Gerät vor Kindern fern.

Setze das Gerät nicht direktem Sonnenlicht, heißen oder feuchten Orten aus.

WLAN-VERBINDUNG ||

Stelle zunächst sicher, dass das Gerät an eine Steckdose angeschlossen ist. Halte die Netztaste 5 Sekunden lang gedrückt, bis das WLAN-Symbol auf der LCD-Anzeige blinkt. Das WLAN-Symbol auf der LCD-Anzeige wird permanent angezeigt, sobald die Verbindung erfolgreich hergestellt ist.

TECHNISCHE SPEZIFIKATIONEN

FLOWMATE ARC PORTABLE
Produkt-Name Flowmate ARC Portable
Modell White: DJ50024 / Anthracite: DJ50025
Betriebsspannung 26 V	---
Oszillation 80° ± 5°
Bemessungsleistung 35 W
Zeitschaltuhr 1-8 H
Batterie 2600 mAh / 21,6 V
Batterielaufzeit bis zu 6 Stunden
Umfang der Lieferung • Hauptteil	• Fernsteuerung• Filter• Benutzer-Handbuch
