Produkttyp	Kühlschrank
Marke	Fors
Modell	BCDV 4000 NG
Stromversorgung	220-240 V / 50 Hz, 13 A, Steckdose mit Erdung
Temperaturbereich	2 °C bis 12 °C (Thermostateinstellung 1-7)
Optimale Thermostateinstellung	Position 3-4
Abschaltung des Kühlsystems	Thermostatposition 0
Abtauen	Automatisch, Wasser wird im Kompressorfach abgeleitet und verdunstet
Innenbeleuchtung	Neonröhre oder LED je nach Modell, durch identische Teile ersetzbar
Canopy-Beleuchtung	Bei einigen Modellen vorhanden, Neon oder LED
Türschloss	Bei Modellen mit Scharniertüren, oben an der Tür
Thermometer	Digital mit LR44-Batterien, Austausch alle 2-3 Jahre
Erforderliche Lüftungsabstände	Mindestens 50 mm hinter und über dem Schrank
Kältemitteltyp	R290/R600a (entzündbar)
Wartung des Kondensators	Reinigung 2- bis 4-mal pro Jahr mit einem Staubsauger mit Bürste
Wechselbare Türanschlag	Ja, bei einigen Modellen, Verfahren in der Anleitung beschrieben
Reparaturen	Müssen von einem Fachmann durchgeführt werden
Ersatzteile	Originale, beim Händler erhältlich
Seriennummer	Auf dem Typenschild im Inneren des Geräts
EU-Richtlinien	LVD 2014/35/EU, EMC 2014/30/EU, RoHS 2011/65/EC
Baumaterialien	Asbest- und FCKW-frei, Kompressoröl ohne PCB

Häufig gestellte Fragen - BCDV 4000 NG Fors

Wie stelle ich die Temperatur des Kühlschranks ein?

Der Thermostat ist von 1 bis 7 einstellbar, was etwa 2-12 °C entspricht. Für den normalen Gebrauch stellen Sie ihn auf 3-4. Um die Kühlung zu stoppen, drehen Sie ihn auf 0.

Was tun, wenn das Gerät nicht kühlt?

Überprüfen Sie zunächst, ob ein Stromausfall vorliegt. Wenn nicht, wenden Sie sich an Ihren Händler und geben Sie Modell und Seriennummer an (auf dem Etikett im Inneren).

Wie reinige ich den Kondensator?

Ziehen Sie den Netzstecker und reinigen Sie den Kondensator 2- bis 4-mal pro Jahr mit einem Staubsauger mit Bürste. Dies reduziert den Energieverbrauch und verlängert die Lebensdauer.

Kann ich die Türanschlagseite ändern?

Ja, bei umkehrbaren Modellen. Befolgen Sie das Verfahren in der Anleitung: Demontieren Sie die Abdeckungen, Drehpunkte und Scharniere und montieren Sie sie auf der gegenüberliegenden Seite wieder. Legen Sie das Gerät auf den Rücken, um die Vorgehensweise zu erleichtern.

Wie ersetze ich die Innenbeleuchtung?

Schalten Sie das Gerät aus, indem Sie den Netzstecker ziehen. Für eine Neonröhre entfernen Sie die Abdeckung und ersetzen Sie sie durch eine ähnliche Röhre. Für eine LED-Beleuchtung wenden Sie sich an Ihren Händler, um Originalteile zu erhalten.

Was tun bei einem Stromausfall?

Überprüfen Sie, ob der Ausfall allgemein ist. Wenn er lokal ist, überprüfen Sie die Steckdose und die Sicherung. Wenn das Gerät nach Wiederherstellung der Stromversorgung nicht neu startet, warten Sie 2 Stunden, wenn das Gerät vertikal transportiert wurde.

Wie installiere ich das Gerät richtig?

Stellen Sie es an einen trockenen, belüfteten Ort, fern von Wärmequellen und direkter Sonneneinstrahlung. Lassen Sie einen Abstand von mindestens 50 mm hinter und über dem Gerät zur Belüftung. Stellen Sie sicher, dass es mit den verstellbaren Füßen ausgerichtet ist.

Welche Art von Kältemittel wird verwendet?

Das Gerät verwendet ein entzündbares Kältemittel vom Typ R290 oder R600a. Sorgen Sie für gute Belüftung um das Gerät und durchbohren Sie nicht den Kühlkreislauf.

Wie ersetze ich die Batterien des Thermometers?

Öffnen Sie die Klappe auf der Rückseite des Thermometers und ersetzen Sie die LR44-Batterien. Die Batterien halten in der Regel 2 bis 3 Jahre.

Wo finde ich die Seriennummer des Geräts?

Die Seriennummer befindet sich auf dem Typenschild, das sich normalerweise rechts im Inneren des Kühlschranks befindet.

BEDIENUNGSANLEITUNG BCDV 4000 NG Fors

Important safety instructions 3 Wichtige Informationen 11
Unpacking and installation 3		Auspackung und Aufstellung		11
Electrical connections 4 Anschließen			12
Start-up of the cabinet 4 Starten 12
Thermostat	5	Thermostat		13
Thermometer	5	Thermometer		13
Defrosting	6	Abtauen		14
Lock	6	Schloß		14
Internal light	6 Licht		14
Replacing the Light	7	Auswechslung vom Licht		15
Door reversal	8 Wechsel vom Türanschlag		16
Maintenance and cleaning	9	Wartung		17
Service	10	Service		18
Disposal	10	Entsorgung		18
Technical data	35 Technische Daten		35

Sommaire

Consignes de sécurité importantes	19	Istruzioni di sicurezza	27
Déballage et installation	19	Disimballaggio e installazione	27
Raccordement électrique	20	Collegamenti elettrici	28
Démarrage	20	Avviamento	28
Thermostat	21	Termostato	29
Thermomètre	21	Termometro	29
Dégivrage	22	Sbrinamento	30
Serrure	22	Serratura	30
Éclairage	22	Illuminazione interna	30
Remplacement éclairage	23	Sostituzione illuminazione	31
Changement de côté des charnières de la porte	24	Inversione della porta	32
Entretien	25	Manutenzione e pulizia 33
Service	26	Servizio assistenza	34
Mise au rebut	26	Smaltimento	34
Spécifications techniques	35	Dati tecnici	35

UK

Wichtige Informationen:

Die in diesem Dokument beschriebenen Kühler sind ausschließlich zur Aufbewahrung und Kühlung von Getränken in Flaschen oder Dosen vorgesehen.

➢ Lesen Sie diese Bedienungsanleitung durch, um den vollen Nutzen vom Schrank zu erzielen.
Der Braucher ist für die vorschriftsgemäße Anwendung vom Schrank verantwortlich.
- Kontaktieren Sie bei Fehlern am Schrank sofort den Händler.
Der Schrank ist nur für die Verwendung in Innenräumen.
Der Schrank soll in einem trockenen und ausreichend ventillierten Raum angebracht werden.
Der Schrank soll nicht in der Nähe von Wärmequellen oder in direktem Sonnenlicht platziert werden.
Der Schrank soll nicht in der Nähe von Ventilations- oder Aircondition-Anlagen platziert werden.
Achten Sie darauf, dass alle elektrischen Geräte zu Gefahr führen können.
Bewahren Sie keine explosionsgefährlichen Stoffe, z.B. Gas, Benzin, Äther u.ä. im Schrank auf.
In der Konstruktion ist kein Asbest oder CFC verwendet worden.
Das Öl im Kompressor enthält kein PCB.

- DEN SCHRANK IMMER EINEM STECKER MIT ERDUNG ANSCHLIEßen! - BEI WARTUNG DEN STECKER IMMER AUS DER STECKDOSE NEHMEN!

- NUR FÜR SCHRÄNKE MIT KÜHLMITTEL R290/R600a!

➢ Dieser Schrank enthält ein brennbares Kühlmittel, deshalb immer für gute Ventilation um den Schrank sorgen.
Verwenden Sie für das Abtauen keine mechanischen Werkzeuge, da dies zu Leckagen im Kühlsystem führen kann.
Keine elektrischen Werkzeuge im Schrank verwenden.
Jede Reparation am Schrank muss von einem qualifizierten Techniker ausgeführt werden. (EN 60335-2-89: 2010)

Auspackung und Aufstellung:

Die Verpackung entfernen und das Gerät nach Transportschaden prüfen.

Eventuelle Transportschaden sind unverzüglich dem Spediteur mitzuteilen.

Beim Einbauen ist hinter und über dem Schrank ein Abstand von mindestens 50 mm zu beachten.
Sorgen Sie dafür, dass die Lufteinnahme im Bodenpaneel nicht blockiert wird.
Für die Funktion vom Schrank ist eine gerade Platzierung wichtig. Die Füße können so justiert werden:

Der Schrank ist für den Anschluß an 220-240 V/50 Hz vorgesehen. Der Anschluß muss durch eine Steckdose gemacht werden, die leicht zugängig sein soll.

Dieser Kühlmöbel muß gesetsmäßig extra geschützt werden. Dies gilt auch bei der Auswechslung eines existierenden Kühlmöbels, der nicht extra geschützt ist.

In jedem Fall ist ein Drei-Punkte-Stecker zu verwenden, und das Kabel mit grüner/gelber Isolierung muß der Erdungsklemme angeschlossen werden (±).

In allen anderen Fällen soll ein autorisierter Elektriker prüfen, wie der Schrank am einfachsten extra geschützt wird. Falls Sie im Gebäude keinen Extraschutz schon haben, empfehlen wir durch einen Elektriker einen PFI- oder HPFI-Schalter installieren zu lassen.

Der Schrank muss einem 13 A geschützten Auslauf angeschlossen werden.

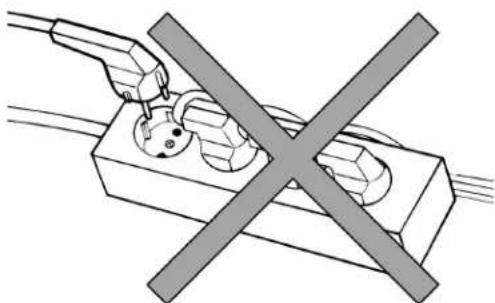

Der Schrank soll nicht einer mehrpoligen Anschlußdose angeschlossen werden.

Starten

Vor Inbetriebnahme soll der Schrank gereinigt werden, sehen Sie den Abschnitt „Wartung“.

Wichtig!

Wenn der Schrank liegend transportiert wurde, warten Sie zwei Stunden mit dem Starten.

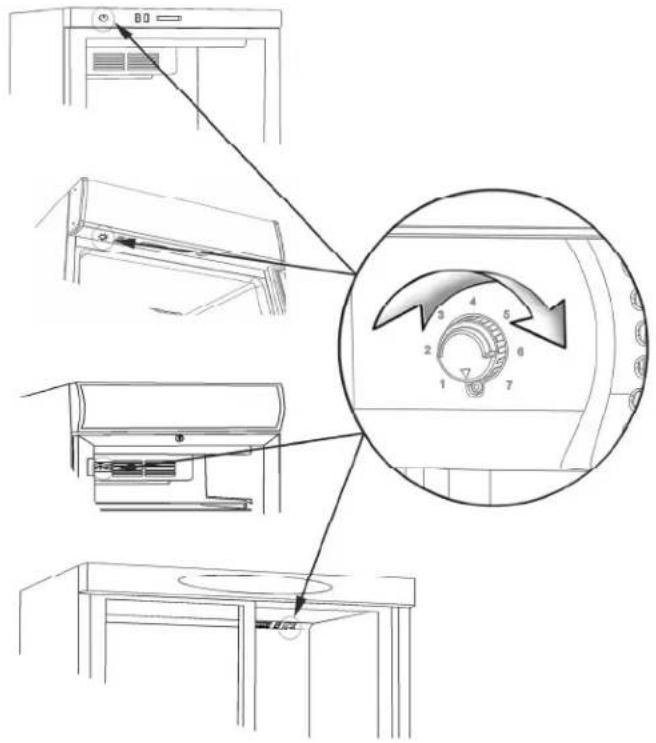

Thermostat (Siehe auch Seite 36)

Der Thermostat ist auf einer Skala von 1-7 einstellbar, was ungefähr 2-12 °C entspricht.

Eine Einstellung von 3-4 wird in den meisten Fällen optimal sein.

Das Kühlsystem kann durch die Einstellung auf null abgeschaltet werden.

Der Thermostat kann je nach Modell wie folgt platziert sein:

1. Im Toppaneel
2. Unter dem Canopy
3. In der Abdeckung vom Innenlüfter

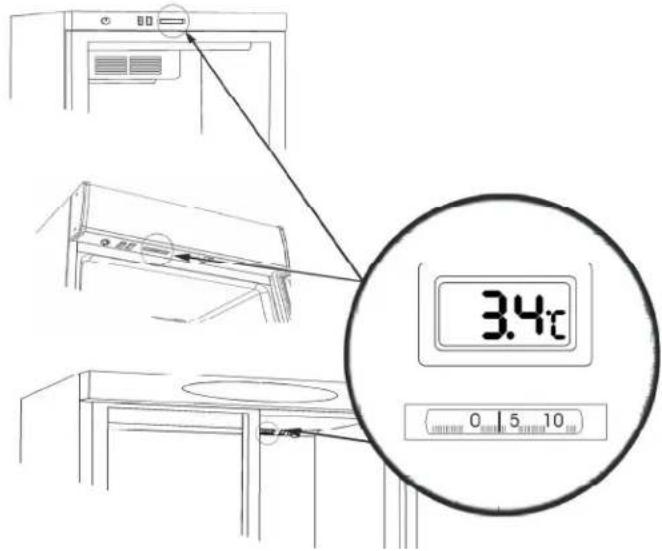

Thermometer

Alle Schränke sind mit einem Thermometer versehen.

Das Thermometer kann je nach Modell wie folgt platziert sein:

1. Im Toppaneel
2. Unter dem Canopy

Digitale Thermometer sind mit Batterien ausgestattet, die alle 2-3 Jahre ausgetauscht werden müssen.

Öffnen Sie die Klappe auf der Rückseite des Thermometers und tauschen Sie die LR44-Batterien aus:

Der Schrank taut automatisch ab. Das Tauwasser wird in einen Behälter im Kompressorraum zur Verdampfung geleitet.

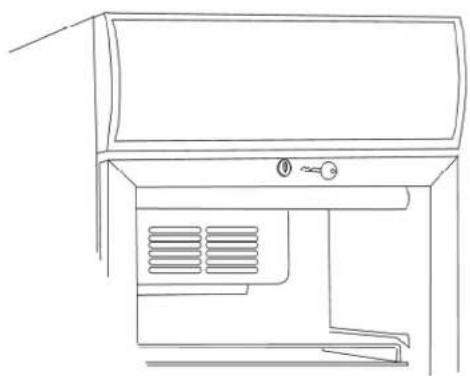

Schloß

Die Schränke mit Drehtür sind mit einem Schloß versehen, das oben im Türrahmen platziert ist.

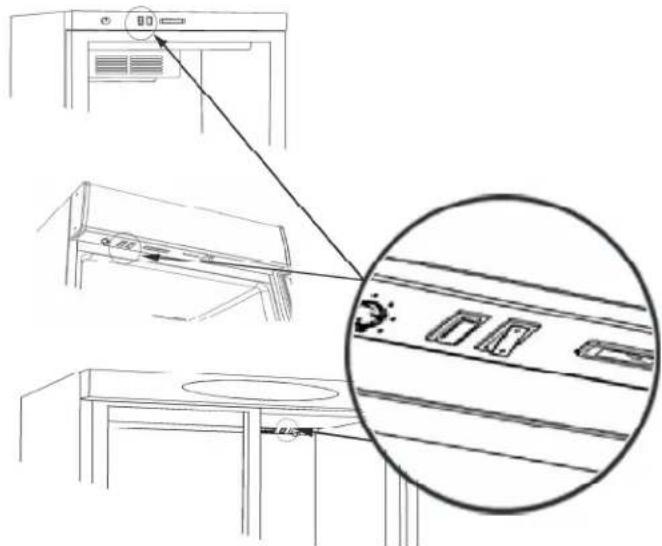

Licht

In den Schränken mit Licht kann der Lichtschalter wie folgt platziert sein:

1. Im Toppaneel
2. Unter dem Canopy
3. In der Abdeckung vom Innenlüfter

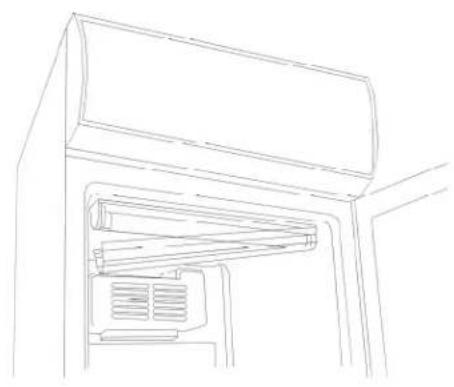

Auswechslung vom Licht

Achtung! Vor der Auswechslung von Lichtquellen ist die Stromversorgung zum Schrankr abzubrechen

Die Abdeckung abmontieren und die Röhre durch ein entsprechendes Typ ersetzen.

LED:

Das LED-Innenlicht ist durch ein entsprechendes Typ zu ersetzten.

Kontaktieren Sie Ihren lokalen Lieferanten für originale Ersatzteile.

Das eine der beiden Seitenstücke abmontieren. Die Lichtplatte zur Seite ausziehen, um an die Neonröhre zu kommen. Diese durch ein entsprechendes Typ ersetzten.

Das LED-Licht im Canopy lässt sich auf dieselbe Weise auswechseln. Kontaktieren Sie Ihren Lieferanten für originale Ersatzteile.

Die Lichtplatte danach vorsichtig auf ihren Platz zurückschieben und das Seitenstück wieder montieren.

Wechsel vom Türanschlag

Gewisse Modelle haben wechselbare Türanschläge. Folgen Sie den untigen Anweisungen, um den Türanschlag von rechts auf links zu wechseln und umgekehrt.

1. Das Bodenpaneel abmontieren.

1. Bodenscharnier und Stützbeschlag abmontieren.

1. Die Tür heben und etwa 10 cm nach unten ziehen.

1. Scharnierstift oben abmontieren.

1. Den Scharnierstift in der anderen Seite montieren, aber nicht zuspannen.

1. Die Tür heben und im oberen Scharnier einsetzen.

1. Den Stift vom oberen Scharnier spannen.

9. Den Stift vom unteren Scharnier abmontieren und das untere Scharnier 90 Grad drehen.

10. Den Stift vom unteren Scharnier wieder auf dem gedrehten Scharnier montieren.

1. Das untere Scharnier und den Stützbeschlag in der neuen Seite montieren.

1. Das Bodenpaneel wieder montieren.

1. Den Griff auf die andere Seite montieren.

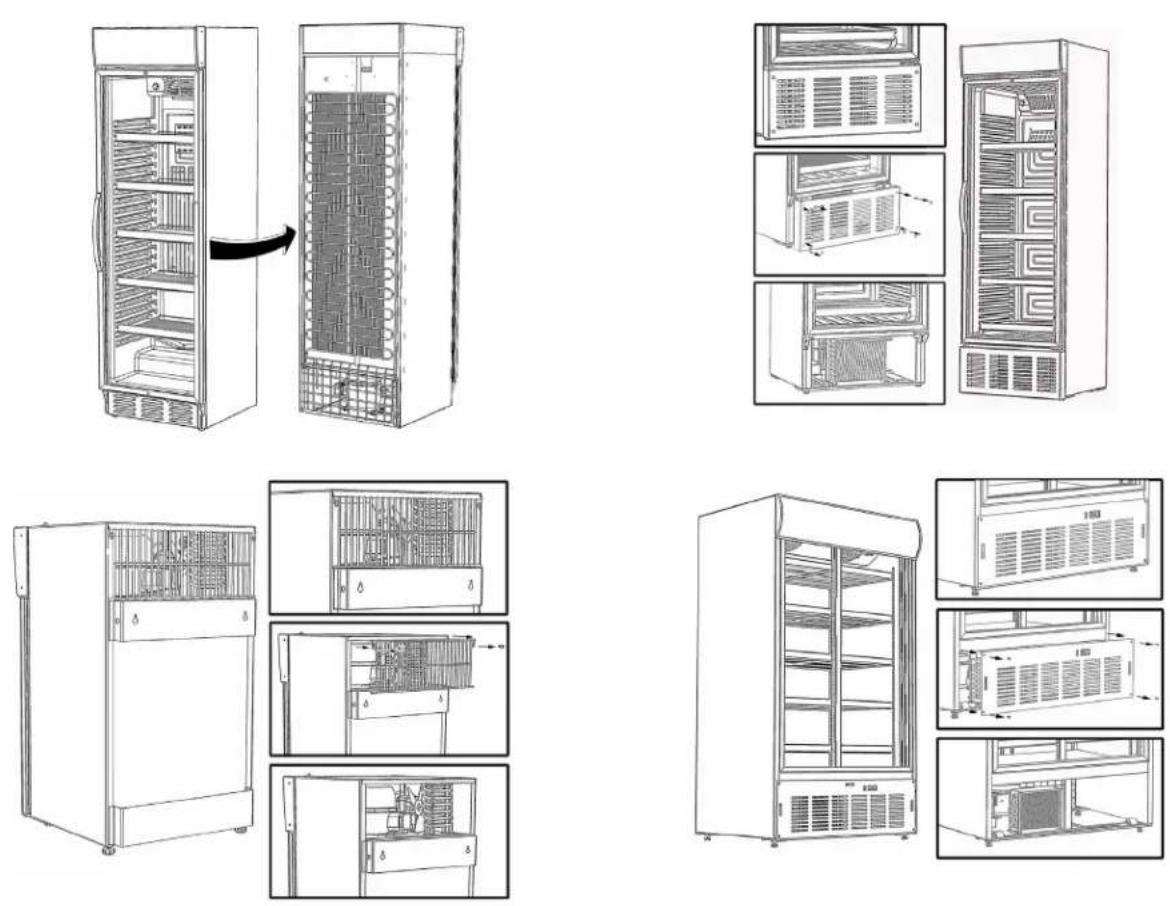

Wartung

Der Schrank hat ein geschlossenes Kühlsystem, das normalerweise keine Wartung fordert.

ACHTUNG! Vor Reinigung immer die Stromversorgung zum Schrank abbrechen!

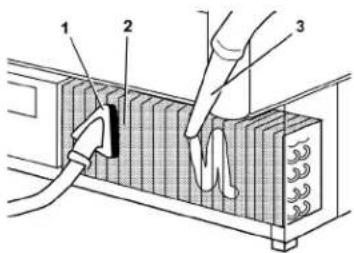

Wir empfehlen, den Kondensator 2 bis 4 Mal im Jahr zu reinigen, um den Energieverbrauch zu reduzieren und die Lebenszeit der technischen Teile zu verlängern.

Dies lässt sich am besten mit einem Staubsauger mit Bürste-Mundstück machen.

Der Schrank taut automatisch ab. Das Tauwasser wird in einen Behälter im Kompressorraum zur Verdampfung ausgeleitet.

Bei Versagen im Kühlsystem, prüfen Sie zunächst, ob es an der Stromversorgung liegt.

Wenn der Grund nicht gefunden werden kann, müssen Sie Ihren Lieferanten kontaktieren. Dabei immer Typnamen und Seriennummer vom Schrank mitteilen. Diese Informationen befinden sich auf dem Typenschild, das sich im Schrank oben rechts befindet.

Verwenden Sie immer autorisierten Kundendienst und originale Ersatzteile.

Dieses Gerät erfüllt die folgenden EU-Direktive: Low Voltage Directive (LVD) 2014/35/EU, Electromagnetic Compatibility Directive (EMC) 2014/30/EU, Restriction of Hazardous Substances (RoHS) Directive 2011/65/EC

Entsorgung

Wenn der abgenutzte Schrank entsorgt werden muss, ist dies auf eine umweltmäßig rücksichtsvolle Weise vorzunehmen. Achten Sie auf besondere nationale Regeln der Entsorgung.
