BEDIENUNGSANLEITUNG 7295-2STAC Hazet

HÖCHSTE TECHNOLOGIE IN DER WERKZEUGFERTIGUNG SEIT 1868

Elektronischer Drehmoment- / Drehwinkel-Schlüssel

HAZET-WERK Hermann Zerver GmbH & Co. KG • Güldenwerther Bahnhofstraße 25 - 29

42857 Remscheid • GERMANY • 10 04 61 • 42804 Remscheid • +49 (0) 21 91 / 7 92-0

FAX [phone] / 7 92-375 (Deutschland) -400 (International) • www.hazet.de • e-mail [e-mail]

① Zu Ihrer Information

1. Allgemeine Informationen

Der Drehmoment- / Drehwinkel-Schlüssel wurde für das kontrollierte Anziehen und Lösen von Schraubverbindungen mit Rechts- oder Linksgewinde entwickelt.

Jeder HAZET-Drehmoment- / Drehwinkel-Schlüssel wird für das Drehmoment nach DIN EN ISO 6789 und für den Drehwinkel nach Werksvorgaben kalibriert und mit Seriennummer, Bedienungsanleitung und Zertifikaten ausgeliefert.

Zum bestimmungsgemäßen Gebrauch des Drehmoment- / Drehwinkel-Schlüssels gehört die vollständige Beachtung aller Sicherheitshinweise und Informationen in dieser Bedienungsanleitung. Nur so ist ein langfristiger und störungsfreier Einsatz dieses Präzisionswerkzeuges gewährleistet.

Bewahren Sie diese Bedienungsanleitung immer bei Ihrem HAZET-Werkzeug auf.

ACHTUNG: Beachten Sie alle Sicherheits-, Warn- und Bedienungshinweise für den sicheren und störungsfreien Betrieb des Werkzeuges und zur Abwendung unmittelbarer Gefahren. Schenken Sie den folgenden Symbolen höchste Aufmerksamkeit.

2. Symbolerklärung

BEDIENUNGSANLEITUNG LESEN!

Der Betreiber ist verpflichtet die Bedienungsanleitung zu beachten und alle Anwender des Werkzeugs gemäß der Bedienungsanleitung zu unterweisen.

HINWEIS!

Dieses Symbol kennzeichnet Hinweise, die Ihnen die Handhabung erleichtern.

WARNUNG!

Dieses Symbol kennzeichnet wichtige Beschreibungen, gefährliche Bedingungen, Sicherheitsgefahren bzw. Sicherheitshinweise.

ACHTUNG!

Dieses Symbol kennzeichnet Hin wei se, deren Nichtbeachtung Beschädigungen, Fehlfunktionen und/oder den Ausfall des Gerätes zur Folge haben.

NUR FACHLEUTE!

Werkzeug nur für die Verwendung durch Fachleute geeignet, Handhabung durch Laien kann zu Verletzungen oder Zerstörung des Werkzeugs oder des Werkstücks führen.

② Zu Ihrer Sicherheit

1. Allgemeines

ACHTUNG! Für den Gebrauch und die Reparatur des Gerätes ist besonderes Fachwissen und / oder eine geeignete Ausbildung erforderlich.

Das Gerät ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Vom Werkzeug können jedoch Gefahren aus- gehen, wenn es von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Jede Person, die mit Arbeiten am oder mit dem Gerät beauftragt ist, muss daher die Bedienungsanleitung vor Beginn der Arbeiten gelesen und verstanden haben.

2. Verantwortung des Betreibers

• Bewahren Sie die Bedienungsanleitung stets in unmittelbarer Nähe des Werkzeuges auf. Sollte die Bedienungsanleitung verloren gegangen oder unbrauchbar geworden sein, wenden Sie sich bitte an Ihren Fachhändler oder an das HAZET-Service-Center.

• Vor jeder Benutzung ist der Drehmoment- / Drehwinkel-Schlüssel auf seine volle Funktionsfähigkeit zu prüfen. Ist die Funktionsfähigkeit nach dem Ergebnis dieser Prüfung nicht gewährleistet oder werden Schäden festgestellt, darf das Werkzeug nicht verwendet werden. Ist die volle Funktionsfähigkeit nicht gegeben und das Werkzeug wird dennoch verwendet, besteht die Gefahr von erheblichen Körper-, Gesundheits- und Sachschäden.

• Betreiben Sie den Drehmoment- / Drehwinkel-Schlüssel nur in technisch einwandfreiem Zustand. Wenn das Gerät nicht einwandfrei arbeitet, ist es außer Betrieb zu nehmen und zu überprüfen.

• Für die Qualität der durchgeführten Arbeit und die Sicherheit einer Schraubverbindung ist der Anwender selbst verantwortlich. Um die Qualität und die Sicherheit zu gewährleisten, ist neben der korrekten Bedienung, die Genauigkeit Ihres Drehmoment- / Drehwinkelschlüssels entscheidend. Nur durch eine regelmäßige Überprüfung, bzw. Kalibrierung und bei Bedarf durch eine Nachjustierung ist die Genauigkeit des Werkzeuges sichergestellt.
• Wir empfehlen - wie auch lt. Norm DIN EN ISO 6789:2017 - eine Überprüfung und Kalibrierung Ihrer Drehmoment-/Drehwinkelschlüssel spätestens nach einem Jahr oder nach 5000 Belastungen. Bei erhöhten Qualitäts- bzw. Sicherheitsanforderungen oder bei intensivem Einsatz sind die Überprüfungsintervalle zu verkürzen.
• Zur einfachen und schnellen Überprüfung der Drehmomentwerte stehen HAZET-Drehmoment-Prüfgeräte der Baureihe 7900 E in drei Baugrößen / Drehmomentbereichen zur Verfügung.
• Zur Justierung und / oder Kalibrierung senden Sie bitte Ihren HAZET-Drehmoment- / Drehwinkelschlüssel an das HAZET- Service- Center. Der Versand an uns kann direkt oder über Ihren Fachhändler erfolgen. Durch eine DAkkS Kalibrierung bei HAZET geben wir Ihnen als Anwender Sicherheit für die Verlässlichkeit der Messergebnisse die

als Grundlage der Qualitätssicherung dienen und erhöhen die Wettbewerbsfähigkeit auf dem nationalen und internationalen Markt.

• Alle Sicherheits-, Warn- und Bedienungshinweise am Gerät sind zu beachten und stets in gut lesbarem Zustand zu halten. Beschädigte Beschriftungen, Schilder oder Aufkleber, sowie die Display-Abdeckung/Folientastatur müssen sofort erneuert werden.
• Neben den Arbeitssicherheits-Hinweisen in der Bedienungsanleitung sind die für den Einsatz des Werkzeuges allgemein gültigen Sicherheits-, Unfallverhütungs- und Umweltschutzvorschriften zu beachten und einzuhalten.
• Sicherheitseinrichtungen immer frei erreichbar vorhalten und regelmäßig prüfen.
• Machen Sie sich vor der Anwendung mit der Bedienung des Drehmoment- / Drehwinkel-Schlüssels vertraut und trainieren Sie den Umgang mit dem Werkzeug. Prüfen Sie vor Gebrauch sorgfältig, ob alle programmierten Einstellungen korrekt sind. Von den Einstellungen ist die Qualität Ihrer Schraubarbeit abhängig.

3.Bestimmungsgemäße Verwendung

• Die Betriebssicherheit ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in der Bedienungsanleitung gewährleistet. Jede über die bestimmungsgemäße Verwendung hinausgehende und / oder andersartige Verwendung des Gerätes ist untersagt und gilt als nicht bestimmungsgemäß.
• Die Benutzung, Inspektion und Wartung von Werkzeugen muss immer entsprechend den lokalen staatlichen Landes- oder Bundesbestimmungen erfolgen.
• HAZET-Drehmoment- / Drehwinkel-Schlüssel sind aus - schließlich zum kontrollierten Anziehen und Lösen von Schraubverbindungen konzipiert.
• Der Einsatz als Hebel-, Klemm- oder Schlagwerkzeug ist auf keinen Fall vorgesehen. Der unsachgemäße Gebrauch, der Gebrauch unter Nichtbeachtung der Sicherheitshinweise oder Überlastung des HAZET-Drehmoment- / Drehwinkel-Schlüssels kann zu falschen Messwerten und / oder zum Ausfall des Systems und somit bis zum Tode, zu schweren Körper-Gesundheits- und zu Sachschäden führen.
• Drehmoment- / Drehwinkel-Schlüssel sind kalibrierte Messwerkzeuge und entsprechend pfleglich zu behandeln. Vermeiden Sie deshalb mechanische, chemische oder thermische Einwirkung en, die über die Beanspruchungen des be stimmungs gemäßen Gebrauchs hinausgehen. Der Drehmoment- / Drehwinkel-Schlüssel darf weder Regen, noch Feuchtigkeit ausgesetzt oder in Flüssigkeiten getaucht werden. Lassen Sie keine Fremdkörper eindringen und decken Sie unbenutzte Buchsen immer ab. Extreme klima - tische Bedingungen wie Kälte, Hitze und Luftfeuchtigkeit können die Messwerte bzw. Messergebnisse beeinflussen. Bei Nichtbeachtung können Sie den Drehmoment- / Drehwinkel-Schlüssel beschädigen oder zerstören.
• Der unsachgemäße Gebrauch der enthaltenen

Werkzeuge oder der Gebrauch nicht entsprechend der Sicherheitshinweise kann zu schweren Verletzungen führen.

• Jede über die bestimmungsgemäße Verwen dung hinausgehende und/oder andersartige Verwen dung des Werkzeuges ist untersagt und gilt als nicht bestimmungsgemäß.
• Prüfen Sie vor Gebrauch den sicheren Sitz des verwen -deten Einsatzes und/oder Einsteck-Werkzeugs. Setzen Sie das Werk zeug so an, dass es nicht von der Schraubverbindung abrutschen kann. Andern falls besteht die Gefahr von Personen- und/oder Sachschäden.
• Bei der Verwendung von Einsätzen bzw. Einsteck-Werkzeugen beachten Sie unbedingt deren normgerechte Ausführung sowie die richtige Form und Größe für die Verbindung mit der anzuziehenden Verschraubung.
• Ebenfalls zu beachten ist die maximal zulässige Belastung des verwendeten Einsatzes oder Einsteck-Werkzeugs. Diese kann niedriger sein als das erreich -bare Auslösemoment des Drehmoment- / Drehwinkel-Schlüssels. Der Einsatz selbst gefertigter Spezialwerkzeuge kann eine Gefah ren quelle darstellen. Nichtbeachtung kann zu Personen- und/oder Sachschäden führen.
• Ansprüche jeglicher Art gegen den Hersteller und/oder seine Bevollmächtigten, wegen Schäden aus nicht bestimmungsgemäßer Verwendung des Werkzeuges, sind ausgeschlossen.
• Für alle Schäden, bei nicht bestimmungsgemäßer Verwendung, haftet allein der Betreiber.

4. Gefahren, die vom Gerät ausgehen

• Nehmen Sie keine Veränderungen am Werkzeug vor. Aus Sicherheitsgründen sind Veränderungen jeglicher Art sowie An- oder Umbauten am Drehmoment- / Drehwinkel-Schlüssel untersagt. Schutzvorrichtungen und / oder Gehäuseteile dürfen nicht entfernt werden. Betätigen Sie das Werkzeug nie, wenn eine Schutzabdeckung fehlt oder wenn nicht alle Sicherheitseinrichtungen vorhanden und in einwandfreiem Zustand sind.
• Das maximal zulässige Drehmoment darf in bei den Betätigungsrichtungen nicht überschritten werden. Angegebene Grenzwerte, Einstellwerte und Einstellbereiche sind unbedingt einzuhalten.
• Achten Sie auf einen sicheren Stand
• Die Werkzeuge nur an Orten verwenden, die durch gel-tende Verordnungen für Arbeitsbereiche bestimmt und vorgeschrieben werden.

ACHTUNG! Nicht in explosionsgefährdeten Bereichen einsetzen

- Ansprüche jeglicher Art gegen den Hersteller und / oder seine Bevollmächtigten durch Schäden aus nicht bestimmungsgemäßer Verwendung des Gerätes sind ausgeschlossen. Die Vornahme von Veränderungen am Gerät und / oder der nicht bestimmungsgemäße Gebrauch führt zum sofortigen Haftungsausschluss. Für alle Schäden, bei nicht bestimmungsgemäßer Verwendung, haftet allein der Betreiber.

1. Technische Daten / Geräte-Elemente

Technische Beschreibung SmartTAC System 7000 sTAC Top- Version - 2sTAC
HAZET-No.	7280-2sTAC	7281-2sTAC 72	90-2sTAC 7291	-2sTAC 7292-2sTAC 7294-2s	TAC 7295-2sTAC 7250-2sTAC
Drehmoment- Anzeigebereich (Nm)	0,5 - 10 1,25	25 - 25 2,5 - 60	5 - 100 10 - 200	20 - 400 32,5 - 650 100 - 1000
Drehmoment- Messbereich (Nm)	1 - 10 2,5	25 - 5 - 60 10	100 20 - 200	40 - 400 65 - 650 200 - 1000
Drehmomenteinheiten	Nm; lbf.ft; lbf.in; kgf.m
Relative Messunsicherheit für Drehmoment- Messbereich	±2% / ±1 Digit ±1% / ±1 Digit
Einstellbarer Toleranzbereich Drehmoment	±1% bis ±10%
Relative Messunsicherheit für Drehwinkel- Messbereich	±1% / ±1°
Einstellbarer Toleranzbereich Drehwinkel	±1° bis ±90°
Einsteckvierkant / fest verbaute Umschaltknarre*	9 x 12	9 x 12	9 x 12	9 x 12	14 x 18	14 x 18	14 x 18	3/4"
Justiert mit Einsteck- Werkzeug	6413-1	6413-1	6402-1 (3/8")	6402-1 (3/8")	6404-1 (1/2")	6406 (3/4")	6406 (3/4")	—
	6413-2	6413-2
Wirklänge (WL) / Stichmaß Iw (mm)	17,5	17,5	30	30	38,5	44	44	86,5
Länge mit/ ohne Einsteck-Werkzeug (mm)	290,5 / 260	290,5 / 260	347 / 302	428 / 383	578,5 / 520	1021 / 945	1217 / 1141	1772+
Gewicht mit /ohne Einsteck-Werkzeug ca. kg	0,4 / 0,35	0,4 / 0,35	0,8 / 0,7	0,9 / 0,8	1,3 / 1,0	3,2 / 2,3	5,9 / 5,0	9,0-
Speicherplatz inkl. Datum und Uhrzeit	bis zu 3000 Messungen
Programmiermöglichkeit von Parametersätzen / Ablaufplänen	25 / 25
Low Energy Bluetooth Schnittstelle	√	√	√	√	√	√	√	√
USB-C Schnittstelle	√	√	√	√	√	√	√	√
Menüsprachen	Deutsch, Englisch, Französisch, Italienisch, Chinesisch
Schutzklasse	IP 40
Akku, direkt im Gerät aufladbar	Li - Ion Akku, Typ 14650 / 3,7 Volt / 1100 mAh

2. Lieferumfang

- Drehmoment- / Drehwinkel-Schlüssel mit Bedienungsanleitung, Prüfzertifikat, Li-Ion Akku, USB 3.1 A-C Kabel und Einsteck-Umschaltknarre gemäß o.g. Tabelle im Koffer.

HAZET-No.	7280-2sTAC	7281-2sTAC 7290-2sTAC 7291	-2sTAC 7292-2sTAC 7294-2s	TAC 7295-2sTAC 7250-2sTAC
Geliefert mit	6401-1 (1/4")	6401-1 (1/4")	6402-1 (3/8")	6402-1 (3/8")	6404-1 (1/2")	6406 (3/4")	--
	19,5	19,5	30	30	38,5	44	44

3. Funktionsweise / Signalstufen

• Der Drehmoment- / Drehwinkel-Schlüssel verfügt über vier Signalstufen aus kombinierten sicht-, hör- und fühlbaren Signalen, die beim Erreichen eingestellter Werte ansprechen.
• Die sichtbaren Signale erscheinen unter dem mattierten Ring am Handgriff, die hörbaren Signale werden durch einen Summer im Gehäuse und die fühlbaren Signale werden durch einen Vibrationsmotor im Handgriff erzeugt.
• Der Drehmoment-/Drehwinkel-Schlüssel verfügt über zwei wählbare Modi: „Drehmoment“ und „Drehwinkel“.
• Im Modus Drehmoment können die Drehmomentprogramme „Drehmoment Anzeigend“ und „Drehmoment Auslösend“ gewählt werden.

• Im Programm „Drehwinkel“ wird ein Fügemoment (als Startpunkt der Winkelmessung), ein Drehwinkel-Zielwert und eine ±Toleranz des Drehwinkels in „°“(Grad) eingegeben.

• Das Erreichen des Fügemomentes und damit der Beginn der Drehwinkelmessung wird durch ein einmaliges gelbes Blinklicht angezeigt.

• Die erste Signalstufe mit gelbem Blinklicht, Signalton und Vibration mit niedriger Frequenz, beginnt, wenn das aufgebrachte Drehmoment den eingestellten Schwellwert, z.B. 80%, des unteren Wertes des Zielwertebereiches erreicht. Wenn die erste Signalstufe erreicht ist, sollten Sie die Anzugsgeschwindigkeit verringern und erhöhte Aufmerksamkeit auf Ihre Krafteinleitung, die Anzeige und die Signale des Drehmoment- / Drehwinkel-Schlüssels richten. Je kleiner der Zielwert und je höher der Schwellwert ist, desto schneller ist die erste Signalstufe überschritten.
• Die zweite Signalstufe mit grünem Blinklicht, Signalton und Vibration mit mittlerer Frequenz, zeigt an, dass sich das auf-

gebrachte Drehmoment innerhalb des Zielwertbereiches befindet. Ist die zweite Signalstufe erreicht, ist der Schraubvorgang in diesem Bereich zu beenden. Je kleiner der Zielwert und der Toleranzwert sind, desto schneller ist die zweite Signalstufe überschritten.

• Die dritte Signalstufe mit rotem Blinklicht, Signalton und Vibration mit hoher Frequenz, zeigt an, dass sich das auf -gebrachte Drehmoment oberhalb des Zielwertbereiches befindet. Ist die dritte Signalstufe erreicht, ist das auf -gebrachte Drehmoment zu hoch. Beenden Sie den Schraubvorgang. Verfahren Sie entsprechend den Anweisungen für diesen Schraubfall: z.B. Schraube lösen und erneut anziehen oder durch eine neue Schraube ersetzen.
• Die vierte Signalstufe mit rotem Dauerlicht, Dauer-Signalton und Dauervibration, zeigt an, dass sich das auf gebrachte Drehmoment oberhalb des maximal zulässigen Drehmomentbereiches des Drehmoment- / Drehwinkel-Schlüssels befindet. Erreichen Sie die vierte Signalstufe, müssen Sie den Schraubvorgang sofort abbrechen. Bei Nichtbeachtung können Sie den Drehmoment- / Drehwinkel-Schlüssel beschädigen oder zerstören.
• Wird nach einer Betätigung kein Drehmoment oder Drehwinkel mehr aufgebracht, wird der höchste Wert dieses Vorganges im Wechsel mit einer i.O. - oder n.i.O.- Bewertung im Display angezeigt.
• Im Programm „Drehmoment Anzeigend“ wird das aktuell aufgebrachte Drehmoment ohne Vorgabe eines Zielwertes oder einer Toleranz auf dem Display angezeigt. In diesem Programm wird nur die vierte Signalstufe bei Erreichen des maximal zulässigen Drehmomentwertes aktiviert. Nach Beendigung der Krafteinleitung wird der höchste Drehmomentwert dieses Vorganges ohne Bewertung im Display angezeigt.
• Der Drehmoment- / Drehwinkel-Schlüssel kann im Programm „Drehmoment Auslösend“ und im Programm „Drehwinkel“ in Drehrichtung Rechts (+) und Drehrichtung Links (-) programmiert werden.

HINWEIS! Im Modus „Drehmoment Anzeigend“ und „Auslösend“ ist der Schraubvorgang nach 2 Sekunden abgeschlossen, insofern innerhalb dieses Zeitraumes kein Drehmoment aufgebracht wird. Im Modus Drehwinkel ist der Schraubvorgang nach 4 Sekunden abgeschlossen, insofern innerhalb dieses Zeitraumes kein Drehwinkel aufgebracht wird.

• Jeder Schraubvorgang wird im Speicher mit Datum und Uhrzeit abgelegt.
• Um die Anzeige des Displays, unabhängig von der Betätigungsrichtung oder Handhabung gut ablesen zu können, kann diese durch Tastendruck gedreht werden.
• Wenn der Drehmoment- / Drehwinkel-Schlüssel nicht benutzt wird, schaltet sich der Schlüssel nach der einge -stellten „Stand-by“-Zeit selbständig aus.
• Zur Kontrolle des Schraubvorganges und der Schraubverbindung kann bei Bedarf für den Drehmomentanzug eine Drehwinkelkontrolle und für den Drehwinkelanzug eine Drehmomentkontrolle program-

miert werden. Bei einer programmierten Kontrollfunktion wird die zweite Signalstufe nur dann aktiviert und der Schraubvorgang mit i.O. bewertet, wenn sich der jeweilige Zielwert- und Kontrollbereich zeitgleich, am Ende der Betätigung überdecken.

- Im Menüpunkt „Parameter“ können Programme für verschiedene Schraubfälle gespeichert werden. Durch die Aktivierung eines Ablaufplanes können diese Schraubfälle (Parameter) nacheinander abgearbeitet werden. Auf dem Display des Schlüssels wird der Fortlauf des Arbeitsplanes angezeigt.

Tabelle Signale

Signalstufen	Drehmoment		Drehwinkel
	anzei-gend	auslö-send
Stufe 1 (Schwellwert)gelbes Blinklicht, Signalton undVibration niedrige Frequenz	√		√
Stufe 2 (innerhalb Zielwertbereich)grünes Blinklicht, SignaltonVibration mittlere Frequenz	√		√
Stufe 3 (oberhalb Zielwertbereich)rotes Blinklicht, SignaltonVibration hohe Frequenz	√		√
Stufe 4 (oberhalb max. Drehmoment)rotes Dauerlicht, Dauersignal undDauervibration	√√√
Einmaliges gelbes Blinklichtbeim Erreichen des FügemomentesBeginn der Winkelmessung			√

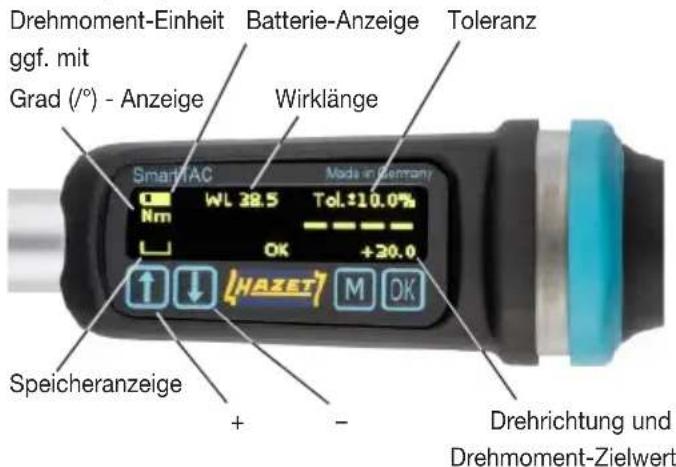

4. Display / Bedienfeld

Drehmoment-Einheit ggf. mit Grad (°) - Anzeige Batterie-Anzeige Toleranz Wirklänge SmartAC Mode in Germany WL 32.5 Tol: 10.0% Nm OK +20.0 ↓ HAZET M OK Speicheranzeige + - Drehrichtung und Drehmoment-Zielwert

(oder Drehrichtung, Fügemoment und Drehwinkel)

③ Aufbau und Funktion

Tastenbelegung / Kurzanleitung
Einschalten	Taste OK ca. 3 Sekunden drücken bis Signalton 2x ertönt und loslassen
Ausschalten	Taste OK ca. 3 Sekunden drücken bis Signalton 1x ertönt und loslassen
Messung starten	Taste OK drücken, OK im Display erlischt
Menü öffnen / Menü schließen	Taste M drücken
Im Menü aufwärts gehen / Zahlenwerte aufwärts	Taste ↑ drücken
Im Menü abwärts gehen / Zahlenwerte abwärts	Taste ↓ drücken
Hinweise bestätigen	Taste ↓ und Taste OK gleichzeitig drücken
Display drehen	Taste ↑ und Taste OK gleichzeitig drücken

1. Menüstruktur SmartTAC - 2sTAC

	1. Ebene 2.	Ebene 3. Ebene 4. Ebene 5. Ebene 6. Ebene			7. Ebene 8. Ebene 9. Ebene 10. Ebene
1.	Modus	Drehmoment Drehwinkel
2.	Drehmoment	Anzeigend Auslösend	Zielwert 000,0 (Einheit)	Rechts (+) Links (-)	Toleranz +/-00,0%	Drehwinkel-kontrolle	Nein Ja	Fügemoment 000,0 (Einheit)	u. Drehwinkel 000,0 (Einheit	o. Drehwinkel 000°
3.	Drehwinkel	Fügemoment 000,0 (Einheit)	Drehwinkel 000°	Rechts (+) Links (-)	Toleranz +/- 00°	Drehmoment-kontrolle	Nein Ja	u. Drehmom. 000,0 (Einheit)	o. Drehmom. 000,0 (Einheit)
4.	Einheit	Nm Lboft Lbf in Kqfm
5.	Wirklänge	Wirklänge 000,0 mm
6.	Signale	Schwellwert 00%	Buzzer aus Buzzer ein	Vibration aus Vibration ein
7.	Reset	Reset Werkseinstellung	Aus Ein
8.	Display-Dimmung	Ein Aus
9.	Stand by	Stand by 00 min
10.	Speicher	Werte zeigen Werte löschen Alles löschen	Speicheranzeige Speicheranzeige Alles löschen
11.	Parameter	Parameter 1 bis Parameter 25	Inaktiv (nur Anzeige) Aktiv (nur Anzeige)	Drehmoment Drehwinkel	Programmierung wie unter Punkt 2. und 3.
12.	Ablaufplan	Ablaufplan 1 bis Ablaufplan 25	Inaktiv Aktiv	A1.1 P-A1.2 P-usw.
13.	Datum/ Uhr	tt. mm. jj hh: mm: ss
14.	Version	Anzeige der Software-version	2. Seite mit↓ Seriennummer Kalibrierdatum Anzahl Auslösungen
15.	Sprache	Deutsch Englisch Französisch Italienisch Chinesisch
16.	Code Alt 0000	Neu 0000
17.	Zugang Menü Sperren Code 0000
18.	Bluetooth Bluetooth

6. Vor Inbetriebnahme

Die Benutzung, Inspektion und Wartung von Werkzeugen muss immer entsprechend den loka - len, staatlichen Landes- oder Bundesbestimmungen folgen.

Um Fehler in der Kraftübertragung zu vermeiden, benutzen Sie möglichst keine Gelenkverbindungen oder Verlängerungen. Bei der Verwendung von Gelenkverbindungen kann das auf die Schraubverbindung abgegebene Drehmoment wesentlich verändert werden.

Achten Sie auf den sicheren Sitz des verwendeten Einsteckwerkzeuges, der Steckschlüsseleinsätze oder sonstigem Zubehör. Achten Sie bei der Verwendung von Umschaltknarren auf die Einstellung der gewünschten Drehrichtung. Der Hebel am Kopf der Einsteck-Umschaltknarre schaltet die Knarre zwischen Rechts- und Links- Betrieb um.

Bei der Verwendung von Einsätzen beachten Sie unbedingt die normgerechte Ausführung, sowie deren richtige Form und Größe zur Verbindung mit der Verschraubung. Beachten Sie ebenfalls die maximal zulässige Belastung des verwendeten Einsatzes. Diese kann niedriger sein als das erreichbare Drehmoment des Drehmoment- / Drehwinkel-Schlüssels. Der Einsatz veränderter Werkzeuge oder selbst gefertigter Spezialwerkzeuge stellt eine Gefahrenquelle dar. Verwenden Sie keine verschlissenen oder beschädigten Werkzeuge oder Einsätze. Nichtbeachtung kann zu Personen- und / oder Sachschäden führen.

Setzen Sie das Werkzeug so an, dass es nicht von der Schraubverbindung abrutschen kann. Achten Sie auf einen sicheren Stand während der Betätigung. Andernfalls besteht die Gefahr von Personen- und / oder Sachschäden.

Das Lösen von Schraubverbindungen ist möglich. Überschreiten Sie dabei aber keinesfalls das maximale Drehmoment des Drehmoment-/Drehwinkel-Schlüssels (z.B. beim Lösen festgerosteter Schrauben). Durch Überlastung können der Drehmoment-/Drehwinkel-Schlüssel beschädigt und der Auslösewert ver fälscht werden.

Achten Sie beim Drehwinkelanzug darauf, dass das zu erwartende Drehmoment bei dem eingestellten Drehwinkel nicht über dem maximal zulässigen Drehmoment des Werkzeuges liegt.

7. Inbetriebnahme

7.1 Akku einlegen oder Laden

1. Öffnen Sie den Schraubdeckel am Griff-Ende.
2. Entnehmen Sie ggf. den entladenen Akku aus dem Hauptrohr.

HINWEIS! Das Batteriesymbol auf dem Display zeigt den Ladezustand des eingesetzten Akkus an. Wenn der Akku entladen ist, erscheint der Hinweis „Batterie leer“. Es kann nicht mehr weiter gearbeitet werden.

ACHTUNG! Verwenden Sie nur Li-Ion 14650/3,7 Volt 1100Ah / 4,07 Wh.

1. Stecken Sie den neuen Akku mit dem Pluspol voran, in das Hauptrohr.

2. Verschließen Sie den Schraubdeckel am Griff-Ende leicht handfest.

HINWEIS! Der Drehmoment- / Drehwinkel-Schlüssel speichert die Einstellungen von Datum und Uhrzeit ohne Energieversorgung ca. 1 min.

1. Laden Sie den Akku über die USB-C Schnittstelle. Verwenden Sie nur den mitgelieferten Kabeltyp: USB 3.1 / A-C

7.2 Einstellungen

7.2.1 Ein- / Ausschalten

Achten Sie darauf, dass der Drehmoment- / Drehwinkel-Schlüssel beim Einschalten nicht belastet wird.

OK ca. 3 Sekunden drücken, bis Signalton 2x ertönt und loslassen – Schlüssel wird eingeschaltet.

OK ca. 3 Sekunden drücken, bis Signalton 1x ertönt und loslassen – Schlüssel wird ausgeschaltet.

Beim erstmaligen Einschalten erscheint im Display die Anzeige mit den werksseitigen Einstellungen, der Batterie-Ladezustands-Anzeige und der Speicher-Anzeige.

HINWEIS! Erscheint der Hinweis „Systemtest n.i.O.“ oder „Service“ siehe Kapitel „Störungen“ auf Seite 15/16

HINWEIS! Um die Anzeige des Displays, unabhängig von der Betätigungsrichtung oder Handhabung gut ablesen zu können, kann diese durch gleichzeitige Betätigung von ↑ und OK im eingeschalteten Zustand gedreht werden.

7.2.2 Menüzugang

Grundsätzlich gelangen Sie mit M in das Menü. Hier können Sie mit ↑ und ↓ die einzelnen Menüpunkte auswählen. Je nach Menüpunkt können Sie entweder Menü-Unterpunkte an- und auswählen oder entsprechende Einstellungen vornehmen. Diese müssen mit OK bestätigt werden. Nach Betätigung von M, ggf. mehrfach, gelangen Sie wieder aus dem Menü bzw. aus den Menüpunkten heraus.

7.2.3 Sprache

In dem Menüpunkt „Sprache“ können Sie die gewünschte Menüsprache, wie unter 7.2.2 beschrieben, in der Sie die Einstellungen des Schlüssels vornehmen möchten, einstellen.

7.2.4 Datum und Uhrzeit

Vor der ersten Anwendung des Drehmoment- / Drehwinkel-Schlüssels und nach einer Lagerung ohne Energieversorgung, sollten Sie die Einstellung von Datum und Uhrzeit vornehmen, damit die zu speichernden Daten mit dem richtigen Datum und der korrekten Uhrzeit versehen sind.

Wählen Sie den Menüpunkt „Datum/Uhr“, wie unter 7.2.2 beschrieben, aus. Es erscheinen Datum und Uhrzeit. Der markierte Wert wird über ↑ ↓ eingestellt. Der Wechsel auf Monat, Jahr, Stunde etc. erfolgt über Betätigung von OK.

HINWEIS! Die Einstellungen von Datum und Uhrzeit wird nur gespeichert, wenn Sie mit OK über alle Ziffern gehen und den Menüpunkt mit OK verlassen.

Die weiteren einstellbaren Menüpunkte können Sie der Menüstruktur entnehmen.

③ Aufbau und Funktion

7.3 Einheit

Wenn Sie die Programmierung Ihres Drehmoment- / Drehwinkel-Schlüssels in einer anderen Drehmoment-Einheit vornehmen möchten, ändern Sie zuerst die Drehmoment-Einheit und dann die gewünschten Drehmomentwerte in den entsprechenden Menüpunkten.

ACHTUNG! Bei mehrfacher Änderung der Einheit, ohne Änderung der Drehmomentwerte, kann es zu Rundungsabweichungen kommen.

In dem Menüpunkt „Einheit“ können Sie die Drehmoment-Einheit, in der Sie die Programmierung der Drehmomentwerte vornehmen wollen und die Messergebnisse angezeigt werden sollen, auswählen.

Wählen Sie den Menüpunkt „Einheit“, wie unter 7.2.2 beschrieben, aus. Die markierte Einheit wird über ↑ ↓ eingestellt und muss mit OK bestätigt werden.

7.4 Wirklängen

In dem Menüpunkt „Wirklänge“ müssen Sie das Stichmaß l_w des verwendeten Einsteck-Werkzeuges eingeben. Die Stichmaße der HAZET-Einsteckwerkzeuge können Sie dem Werkzeug-Handbuch entnehmen

ACHTUNG! Sollte die programmierte Wirklänge nicht mit der Wirklänge des verwendeten Einsteck-Werkzeuges übereinstimmen, entsteht eine Abweichung zwischen dem auf dem Display gezeigten und dem auf die Schraubverbindung aufgebrachten Drehmomentwert.

1. Um die Wirklänge einzustellen, müssen Sie mit M in das Menü wechseln und vorzugsweise mit ↓ den Menüpunkt „Wirklänge“ auswählen.
2. Nach Betätigung mit OK im Menüpunkt „Wirklänge“ können Sie die Wirklänge des verwendeten Einsteck-Werkzeuges mit ↑↓ einstellen.
3. Bestätigen Sie den eingegebenen Wert mit OK.

8. Programmierung

Nachdem Sie den Schlüssel eingeschaltet haben, erscheint die Anzeige mit dem zuletzt programmierten Einstellungen. Die Anzeige der einzelnen Modi unterscheidet sich wie folgt:

• Modus Drehmoment, Drehmoment anzeigend

- Modus Drehmoment, Drehmoment auslösend

- Modus Drehmoment, Drehmoment auslösend mit Drehwinkel-Kontrolle

- Modus Drehwinkel mit Drehmoment-Kontrolle

WL38.5 Tol.: 2" Nm OK+050.0/90/C

- Ablaufplan mit Parameter

WL38.5 Nm OK A1.1P1 Tol.± 2" +050.0

Modus

In dem Menüpunkt „Modus“ stellen Sie ein, ob Sie mit dem Schraubenanzugsverfahren „Drehmoment“ oder „Drehwinkel“ arbeiten möchten. Die Auswahl erfolgt, wie unter 7.2.2 beschrieben.

Wenn Sie den Modus „Drehmoment“ auswählen, greifen Sie auf die Daten zu, die unter dem Menüpunkt „Drehmoment“ program-miert sind. Wenn Sie den Modus „Drehwinkel“ auswählen, greifen Sie auf die Daten zu, die unter dem Menüpunkt „Drehwinkel“ programmiert sind.

Prüfen Sie, ob das Display für den Modus, in dem Sie arbeiten möchten, angezeigt wird.

Prüfen Sie alle Werte der programmierten Einstellungen sorgfältig. Wenn alle Einstellung für die nächste Verschraubung, die Sie betätigen wollen, richtig sind, bestätigen Sie die Angaben mit der Taste OK. Die Anzeige des Symbols „OK“ erlischt und der Drehmoment-Schlüssel ist betriebsbereit.

Wenn Sie Ihre Einstellungen / Änderungen nicht mit der Taste OK bestätigen, ist der Drehmoment- / Drehwinkel-Schlüssel nicht betriebsbereit. Bei Belastung erfolgt keine Anzeige.

8.1 Drehmoment

In dem Menüpunkt „Drehmoment“ können Sie die Programmierung für das Schraubenanzugsverfahren mit „Drehmoment“ vornehmen.

Nach Betätigung mit OK im Menüpunkt „Drehmoment“ können Sie mit ↑ ↓ den Menüpunkt „Anzeigend“ oder „Auslösend“ auswählen. Der ausgewählte Menüpunkt ist gelb unterlegt.

8.1.1 Anzeigend

HINWEIS! Im Programm „Drehmoment Anzeigend“ wird das aktuell aufgebrachte Drehmoment ohne Vorgabe eines Zielwertes oder einer Toleranz auf dem Display angezeigt. In diesem Programm wird nur die vierte Signalstufe bei Erreichen des maximal zulässigen Drehmomentwertes aktiviert. Nach Beendigung der Krafteinleitung wird der höchste Drehmomentwert dieses Vorganges ohne Bewertung im Display angezeigt und die Drehrichtung mit Vorzeichen + = rechts oder - = links angezeigt.

HINWEIS! Der Modus „Anzeigend“ eignet sich z.B. zur Ermittlung des Losbrechmomentes von angezogenen Schrauben.

8.1.2 Auslösend

1. Wenn Sie den Menüpunkt „Auslösend“ auswählen, können Sie nach Betätigung mit OK den Wert für den Drehmoment „Zielwert“ mit ↑ ↓ einstellen.
2. Nach Bestätigung dieses Wertes mit OK können Sie mit ↑ ↓ die Drehrichtung Rechts (+) oder Links (-) einstellen. Die ausgewählte Drehrichtung ist gelb unterlegt.
3. Nach Bestätigung der Drehrichtung mit OK können Sie mit ↑ ↓ die zulässige ±Toleranz in Prozent (%) für den Drehmoment-Zielwert einstellen. Durch die Eingabe des Zielwertes und des zulässigen Toleranzbereiches wird ein Zielwertbereich definiert. Der Zielwertbereich liegt z.B. für einen Zielwert von 100 Nm mit einer Toleranz von ±4% zwischen 96 Nm und 104 Nm. Die Signale des Drehmoment- / Drehwinkel-Schlüssels informieren den Anwender, zusätzlich zu den Zahlenwerten auf dem Display, über das jeweils aufgebrachte Drehmoment.
4. Nach Bestätigung des Toleranzwertes mit OK erscheint der Menüpunkt „Drehwinkelkontrolle“. Betätigen Sie noch mal OK und Sie können mit ↑ ↓ auswählen, ob der anzuziehende Drehmoment-Zielwert innerhalb eines bestimmten Drehwinkelbereiches liegen soll, oder nicht.
5. Wenn Sie keine Drehwinkelkontrolle durchführen möchten und „Nein“ auswählen, gelangt man nach der Bestätigung mit OK wieder zurück in das Menü.
6. Wenn Sie eine Drehwinkelkontrolle durchführen möchten und „Ja“ auswählen, können Sie nach der Bestätigung mit OK den Wert für das Fügemoment mit ↑ ↓ einstellen.
7. Nach Bestätigung des Wertes für das Fügemoment mit OK, können Sie den unteren Drehwinkelwert des Kontrollbereiches mit ↑ ↓ einstellen.
8. Nach Bestätigung des unteren Drehwinkelwertes mit OK können Sie mit ↑ ↓ den oberen Drehwinkelwert des Kontrollbereiches einstellen.
9. Bestätigen Sie den oberen Drehwinkelwert mit OK.

8.2 Drehwinkel

In dem Menüpunkt „Drehwinkel“ können Sie die Programmierung für das Schrauben-Anzugsverfahren mit „Drehwinkel“ vornehmen.

1. Nach Betätigung mit OK im Menüpunkt „Drehwinkel“ können Sie den Wert für das Fügemoment mit ↑ ↓ einstellen.
2. Nach Bestätigung des Wertes mit OK können Sie den Wert für den Drehwinkel mit ↑ ↓ einstellen.
3. Nach Bestätigung dieses Wertes mit OK können Sie mit ↑ ↓ die Drehrichtung Rechts (+) oder Links (-) einstellen. Die ausgewählte Drehrichtung ist gelb unterlegt.
4. Nach Bestätigung der Drehrichtung mit OK können Sie mit ↑ ↓ die zulässige ±Toleranz in Grad (°) für den Drehwinkelwert einstellen.

HINWEIS! Die ± Toleranz in Grad (°) kann in 1°-Schritten von 1° bis max. 10 % vom abgerundeten Drehwinkelwert eingestellt werden.

Bsp.: Drehwinkel 98° = max. Toleranz 9°

Wird bei einer neuen Programmierung z.B. ein Drehwinkel von 75° eingestellt, stellt sich die Toleranz selbständig auf ± 7° ein. Die Toleranz kann dann von ± 7° in 1°-Schritten auf ± 1° eingestellt werden.

HINWEIS! Wird der Schlüssel im Modus „Drehwinkel“ betätigt, ist der erste Wert (vor dem Schrägstrich) der angezeigte Drehwinkel und der zweite Wert (hinter dem Schrägstrich) das dabei aufgebrachte Drehmoment.

Zuerst wird der hintere Wert (Drehmoment) alleine - bis das Fügemoment erreicht ist - angezeigt und dann kommt der vordere Wert (Drehwinkel) nach dem Gelb - Signal dazu.

1. Nach Bestätigung des Toleranzwertes mit OK erscheint der Menüpunkt „Drehmomentkontrolle“. Betätigen Sie nochmal OK und Sie können mit ↑ ↓ auswählen, ob der anzuziehende Drehwinkel innerhalb eines bestimmten Drehmomentbereiches liegen soll, oder nicht.
2. Wenn Sie keine Drehmomentkontrolle durchführen möchten und „Nein“ auswählen, gelangt man nach der Bestätigung mit OK wieder zurück in das Menü.
3. Wenn Sie eine Drehmomentkontrolle durchführen möchten und „Ja“ auswählen, können Sie nach der Bestätigung mit OK den unteren Drehmomentwert des Kontrollbereiches mit ↑ ↓ einstellen.
4. Nach Bestätigung des unteren Drehmomentwertes mit OK können Sie mit ↑ ↓ den oberen Drehmomentwert des Kontrollbereiches einstellen.
5. Bestätigen Sie den oberen Drehmomentwert mit OK. Somit ist die Programmierung abgeschlossen.

③ Aufbau und Funktion

8.3 Parameter / Ablaufplan

Im Menüpunkt „Parameter“ können für bis zu 25 verschiedene Schraubfälle die entsprechenden Programme gespeichert werden. Im Menüpunkt „Ablaufplan“ können in bis zu 25 Ablaufplänen jeweils bis zu 25 Parameter in beliebiger Reihenfolge, auch wiederholend, hinterlegt werden. Ein Ablaufplan kann auch nur aus einem Parameter bestehen. Durch die Aktivierung eines Ablaufplanes können diese Schraubfälle nacheinander abgearbeitet werden. Auf dem Display des Schlüssels wird angezeigt, welcher Ablaufplan aktiviert ist, wo man sich im Ablaufplan befindet und welcher Parameter als nächstes abgearbeitet werden kann. Die entsprechenden Parameter müssen zuerst im Menüpunkt "Parameter" programmiert werden, um sie in den Ablaufplan einzufügen. Es können bis zu 25 verschiedene Schraubfälle gespeichert werden.

Parameter programmieren

1. Um die Parameter zu programmieren, müssen Sie mit M in das Menü wechseln und vorzugsweise mit ↑ den Menüpunkt „Parameter“ auswählen.
2. Nach Betätigung OK im Menüpunkt „Parameter“ können Sie den gewünschten Parameter – von „Parameter 1“ bis „Parameter 25“ – mit ↓ auswählen. Mit ↑ können Sie in der Auswahl der Parameter zurückgehen.
3. Nach Bestätigung des ausgewählten Parameter mit erscheint die Anzeige „Inaktiv“ / „Aktiv“.

HINWEIS! Ist die Anzeige „Inaktiv“ gelb unterlegt, wird dieser Parameter zurzeit in keinem Ablaufplan verwendet. Ist die Anzeige „Aktiv“ gelb unterlegt, wird dieser Parameter mindestens in einem- oder mehreren Ablaufplänen verwendet. Prüfen Sie sorgfältig, ob Sie diesen Parameter wirklich ändern möchten, da die Änderung des Parameters bei der Aktivierung eines Ablaufplanes, in dem sich dieser Parameter befindet, wirksam wird.

1. Wenn Sie den Parameter ändern möchten, betätigen Sie OK und es erscheint die Anzeige „Drehmoment“ / „Drehwinkel“. Hier können Sie mit ↑ ↓ auswählen, in welchem Modus dieser Parameter programmiert werden soll. Der ausgewählte Modus ist gelb hinterlegt.
2. Zur Programmierung für den Modus „Drehmoment“ siehe Seite 9, unter Drehmoment: ab Punkt 8.1
3. Zur Programmierung für den Modus „Drehwinkel“ siehe Seite 10, unter Drehwinkel: ab Punkt 8.2

Ablaufplan aktivieren

1. Um mit einem oder mehreren programmierten Parametern zu arbeiten, müssen Sie den oder die Parameter über einen Ablaufplan aktivieren.
2. Wechseln Sie mit M in das Menü und wählen vorzugsweise mit 1 den Menüpunkt „Ablaufplan“ aus.
3. Nach Betätigung mit OK im Menüpunkt „Ablaufplan“ können Sie den gewünschten Ablaufplan (von 1 bis 25) mit ↓ auswählen. Mit ↑ können Sie in der Auswahl der Ablaufpläne zurückgehen.
4. Nach Bestätigung des ausgewählten Ablaufplans mit OK

erscheint die Anzeige „Inaktiv“ / „Aktiv“. Ist die Anzeige „Inaktiv“ gelb unterlegt, ist der Ablaufplan nicht aktiviert. Ist die Anzeige „Aktiv“ gelb unterlegt, ist der Ablaufplan bereits aktiviert.

1. Mit ↓ kann ein inaktiver Ablaufplan auf „Aktiv“ gesetzt werden und mit ↑ kann ein aktiver Ablaufplan auf „Inaktiv“ gesetzt werden.
2. Ist die Anzeige „Inaktiv“ gelb unterlegt, gelangt man nach Betätigung OK wieder in das Menü. Ist die Anzeige „Aktiv“ gelb unterlegt, kann man nach Betätigung mit OK die gewünschten Parameter in diesen Ablaufplan einordnen.
3. Der erste Parameter (P) im ersten Schritt eines Ablaufplanes (z. B. A1.1) ist gelb unterlegt. Durch Betätigung ↑ können Sie den gewünschten Parameter aufwärts zählend, von Parameter 1 bis Parameter 25 aus wählen. Durch Betätigung ↓ können Sie bei der Auswahl der Parameter zurückgehen.

HINWEIS! Wählen Sie nur die Parameter für Ihren Ablaufplan aus, die Sie auf Ihre richtige Programmierung geprüft haben.

1. Nach Auswahl eines Parameters für den ersten Schritt eines Ablaufplanes betätigen Sie OK, danach wird der Parameter für den zweiten Schritt dieses Ablaufplanes gelb unterlegt, den Sie wie zuvor beschrieben auswählen können.
2. Durch Betätigung M können Sie die Programmierung des Ablaufplanes beenden. Sie gelangen in das Menü zurück auf den Menüpunkt „Ablaufplan“.
3. Wenn Sie direkt mit diesem Ablaufplan arbeiten möchten, betätigen Sie ein weiteres MalM und Sie gelangen in das Start-Display, in dem der Ablaufplan angezeigt wird. Nach Betätigung OK erlischt die „OK“-Anzeige, der Schlüssel ist betriebsbereit und der Ablaufplan kann abgearbeitet werden.
4. Wenn Sie mit diesem Ablaufplan noch nicht direkt arbeiten möchten, betätigen Sie auf dem Menüpunkt „Ablaufplan“ OK und setzen diesen Ablaufplan, wie unter Punkt 10 bis 12 beschrieben, wieder auf „Inaktiv“.

8.4 Signale

Im Menüpunkt Signale können Sie den Schwellwert einstellen, den Buzzer ein- oder ausschalten und die Vibration ein- oder ausschalten. Mit dem Schwellwert wird definiert, wann die erste Signalstufe aktiviert werden soll. Die prozentuale Angabe bezieht sich auf den unteren Wert des Zielwertbereiches. Um den Menüpunkt Signale aufzurufen, betätigen Sie M um in das Menü zu gelangen.

1. Betätigen Sie vorzugsweise ↓ so oft, bis Sie auf den Menüpunkt „Signale“ gelangen.
2. Betätigen Sie OK um in den Einstellbereich der Signale zu gelangen.
3. Im Menüpunkt Schwellwert können Sie den Schwellwert mit ↑ ↓ auf den gewünschten Wert einstellen.

HINWEIS! Der Einstellbereich für den Schwellwert liegt zwischen 50 und 99 %. Je höher Sie den Schwellwert einstellen, desto schneller ist die erste Signalstufe überschritten.

1. Bestätigen Sie den eingegebenen Wert mit OK.
2. In der nächsten Menüebene können Sie den Buzzer ein- oder ausschalten. Wählen Sie die gewünschte Einstellung mit ↑ ↓ aus. Die ausgewählte Einstellung ist gelb unter- legt. Bestätigen Sie die gewünschte Einstellung mit OK
3. In der folgenden Menüebene können Sie die Vibration ein- oder ausschalten. Wählen Sie die gewünschte Einstellung mit ↑ ↓ aus. Die ausgewählte Einstellung ist gelb unter- legt. Bestätigen Sie die gewünschte Einstellung mit OK

8.5 Speicher

Jeder Schraubvorgang wird im Speicher unter einer Identifikationsnummer (ID) mit der Angabe von Datum, Uhrzeit, Schraubdauer, den programmierten Zielwerten, ggf. mit Ablaufplan- und Parameternummer, den gezogenen Istwerten und der Bewertung abgelegt. Der Speicher hat 3000 Speicherplätze.

HINWEIS! Arbeitet man mit Ablaufplan und Parameter oder mit den Funktionen Drehmoment- oder Drehwinkelkontrolle, hat jeder Speicherplatz 2 Seiten, die mit ↑ ↓ angezeigt werden können.

HINWEIS! Das Speichervolumen kann man an dem Speichersymbol auf dem Display erkennen. Wenn alle Speicherplätze belegt sind, erscheint, zusammen mit einem gelben Lichtsignal der Hinweis: Speicher voll, ab nächster Messung Datenverlust!

D.h. die nächste Messung die Sie durchführen wird nicht mehr angezeigt, bewertet oder im Speicher abgelegt. Wenn Sie diesen Hinweis durch gleichzeitiges Betätigen von ↓ und OK bestätigen, werden die ersten 150 von 3000 gespeicherten Datensätze aus dem Speicher gelöscht. Der Hinweis erfolgt erneut, sobald der Speicher wieder voll belegt ist.

Die Daten aus dem Speicher kann man unter dem Menüpunkt „Speicher“ anzeigen und einzeln löschen, oder alles löschen.

1. Um den Menüpunkt „Speicher“ aufzurufen, betätigen Sie M um in das Menü zu gelangen.
2. Betätigen Sie ↓ so oft, bis Sie auf den Menüpunkt „Speicher“ gelangen.
3. Durch Betätigung OK gelangen Sie zu dem Menüpunkt „Werte zeigen“ und „Werte löschen“ oder „Alles löschen“. Mit ↑ ↓ können Sie den gewünschten Menüpunkt auswählen. Der ausgewählte Menüpunkt ist gelb unterlegt.
4. Durch Betätigung OK gelangen Sie in den ausgewählten Menüpunkt.
5. „Werte zeigen“: Die Anzeige der gespeicherten Daten beginnt mit dem zuletzt gespeicherten Wert. Sie können die gespeicherten Daten durch die Identifikationsnummer, dem Datum und der Uhrzeit Ihrem Schraubvorgang zuordnen. Durch Betätigung ↑ ↓ können Sie die Daten der einzelnen Schraubvorgänge aufrufen.

HINWEIS! Wenn keine Daten im Speicher abgelegt sind, erscheint der Hinweis „Speicher leer“. Bestätigen Sie diesen Hinweis mit OK. Mit M gelangen Sie zurück in das Menü

1. „Werte löschen“: In diesem Menüpunkt können Sie einzelne Speicherdaten (IDs) löschen.

2. Nach Bestätigen mit OK können Sie mit ↑ ↓ die ID auswählen, die Sie löschen möchten. Bestätigen Sie mit OK die ausgewählte ID und es erscheint der Hinweis „Werte löschen“.

3. Nach Bestätigen mit OK wird die ausgewählte ID gelöscht.
4. „Alles löschen“: In diesem Menüpunkt können Sie den gesamten Speicher löschen. Nach dem Betätigen mit OK erscheint der Hinweis „Alles löschen“ aus Sicherheitsgründen nochmals. Erst nach der wiederholten Betätigung von OK werden die Speicherdaten komplett gelöscht. Es erscheint der Hinweis „Bitte warten“ und anschließend „Alles gelöscht“. Nach Bestätigung mit OK gelangen Sie wieder in den Menüpunkt „Speicher“.

8.6 Code eingeben / ändern

Das Menü und die Einstellungen des Drehmoment- / Drehwinkel-Schlüssels können, zur Verhinderung unabsichtlicher Verstellung und unerwünschten Eingriffs von Unbefugten in die Programme, gesperrt werden. Um das Menü zu sperren und wieder zu öffnen benötigen Sie einen Code.

HINWEIS! Die werkseitige Codierung lautet „0000“. Wählen Sie einen eigenen vierstelligen Code.

ACHTUNG! Notieren Sie sich Ihren neuen vierstelligen Code, damit er bei Bedarf verfügbar ist. Sollten Sie Ihren eigenen Code verloren haben, wenden Sie sich mit Angabe der Seriennummer des Drehmoment- / Drehwinkel-Schlüssel an Ihren HAZET-Service.

1. Betätigen Sie M um in das Menü zu gelangen.

2. Betätigen Sie vorzugsweise die ↑ so oft, bis Sie auf den Menüpunkt „Code“ gelangen.

3. Betätigen Sie OK um in den Einstellbereich des Menüpunktes „Code“ zu gelangen.

4. Es erscheint die Anzeige: Alt, 0000. Die erste Ziffer ist markiert.

5. Vor der Eingabe eines neuen Codes müssen Sie den alten Code eingeben. Die markierte Ziffer des Codes können Sie mit ↑↓ ändern. Bestätigen Sie die Eingabe mit OK Die Markierung springt auf die nächste Ziffer. Verfahren Sie mit der Änderung der nächsten markierten Ziffer wie zuvor, durch Drücken von ↑↓ und bestätigen mit OK

HINWEIS! Zur erstmaligen Eingabe ihres neuen Codes bestätigen Sie, durch viermalige Betätigung von OK, die werkseitige Einstellung „Alt 0000“. Die Markierung läuft dabei von Ziffer zu Ziffer.

1. Es erscheint die Anzeige: Neu, 0000. Die erste Ziffer ist markiert.
2. Geben Sie Ihren neuen Code ein, indem Sie die markierten Ziffern durch drücken von ↑ ↓ und bestätigen mit OK, ändern.
3. Nach der letzten Bestätigung mit OK gelangen Sie wieder in das Menü, Menüpunkt „Code“. Der neue Code ist abgespeichert.

8.7 Zugang Menü sperren

1. Betätigen Sie M um in das Menü zu gelangen.
2. Betätigen Sie vorzugsweise ↑ so oft, bis Sie auf den Menüpunkt „Zugang Menü“ gelangen.

③ Aufbau und Funktion

1. Betätigen Sie OK Es erscheint die Anzeige: Sperren.
2. Betätigen Sie OK. Es erscheint die Anzeige: Code, 0000. Die erste Ziffer ist markiert.
3. Geben Sie den Code ein, in dem Sie die markierten Ziffern des Codes mit ↑ ↓ ändern. Bestätigen Sie die Eingabe mit OK. Die Markierung springt auf die nächste Ziffer. Verfahren Sie mit der Änderung der nächsten markierten Ziffer wie zuvor, durch drücken von ↑ ↓ und bestätigen mit OK.
4. Nach der letzten Bestätigung mit OK gelangen Sie wieder auf die Anzeige: Sperren.
5. Durch einmaliges Betätigen von M gelangen Sie wieder in das Menü, Menüpunkt „Zugang Menü“.

HINWEIS! Wenn Sie M nochmals betätigen, ist das Menü direkt gesperrt. Es können keine weiteren Einstellungen geändert bzw. vorgenommen werden. Sie gelangen auf das Start-Display.

1. Sie können jetzt nur noch mit den programmierten Einstellungen arbeiten, den Drehmoment- / Drehwinkel-Schlüssel ein- und ausschalten und mit dem entsprechenden Code den Zugang zum Menü wieder öffnen.

8.8 Zugang Menü öffnen

1. Betätigen Sie M m in das Menü zu gelangen.
2. Es erscheint die Anzeige: Code, 0000. Die erste Ziffer ist markiert.
3. Geben Sie Ihren programmierten Code ein, in dem Sie die markierten Ziffern des Codes mit ↑ ↓ ändern. Bestätigen Sie die Eingabe mit OK. Die Markierung springt auf die nächste Ziffer. Verfahren Sie mit der Eingabe der nächsten markierten Ziffer wie zuvor, durch drücken von ↑ ↓ und bestätigen mit OK
4. Nach der letzten Bestätigung mit OK gelangen Sie wieder in das Menü, Menüpunkt „Modus“. Der Zugang zum Menü ist nun wieder geöffnet. Durch betätigen von ↑ ↓ können Sie andere Menüpunkte anwählen, um weitere Einstellungen vorzunehmen. Durch betätigen von M gelangen Sie wieder auf das Start-Display.

8.9 Reset

Unter dem Menüpunkt „Reset“ befinden sich die Funktionen „Reset“ und „Werkseinstellung“. Mit der Funktion „Reset“ wird der Drehmoment- / Drehwinkel-Schlüssel aus- und wieder ein geschaltet, bzw. neu gestartet. Beim „Reset“ wird das System in einen definierten Anfangszustand gebracht. Dies kann erfor- derlich sein, wenn der Schlüssel nicht mehr ordnungsgemäßfunktioniert und auf die üblichen Eingaben nicht reagiert. Mit der Funktion „Werkseinstellungen“ wird der Drehmoment- / Drehwinkel-Schlüssel auf den Auslieferzustand ab Werk zurück gestellt und wie unter „Reset“ aus- und wieder eingeschaltet, bzw. neu gestartet.

HINWEIS! Achtung, alle selbst programmierten Einstellungen, auch Parametersätze und Ablaufpläne, werden gelöscht

8.10Bluetooth(Bluetooth Low Energy (BLE)-Modul)

Unter dem Menüpunkt Bluetooth verbindet sich der Drehmoment- / Drehwinkel-Schlüssel mit mobilen Endgeräten, auf denen die HAZET- SmartTAC- App installiert ist.

Wählen Sie den Menüpunkt Bluetooth vorzugsweise mit der Taste ↑ Menü aus. Nach Betätigung der Taste wählen Sie mit der Taste ↓ „Ein“ aus und bestätigen mit der OK Taste. Im Display erscheint wieder der Menüpunkt, Bluetooth. Wechseln Sie mit Betätigung der M - Taste auf das Startdisplay des Schlüssels. Nach dem Start der HAZET-Smart- App und der Aktivierung der Bluetooth- Verbindung können die Schraubdaten inkl. Signalisierung „Live“ auf dem Display der App angezeigt werden. Kontrollieren Sie die eingestellten Werte auf dem Startdisplay sorgfältig und bestätigen diese mit der OK Taste bevor Sie den Drehmoment- / Drehwinkel-Schlüssel betätigen.

HINWEIS! Die weitere Vorgehensweise zur Anwendung der App Funktionen, ist Bestandteil der Bedienungsanleitung auf der SmartTAC App.

WARNUNG! Die Anzeige der Schraubdaten inkl. Signalisierung auf der SmartTAC- App unterstützt die Schraubverlaufskontrolle des Drehmoment- /

Drehwinkel-Schlüssels. Achten Sie immer darauf, dass eine einwandfreie Bluetooth- Verbindung sichergestellt ist und alle Schraubdaten übertragen werden. Maßgeblich sind immer die Anzeige und die Signalisierung des Drehmoment- / Drehwinkel-Schlüssels. Mit der SmartTAC- App können die Einstellungen des Drehmoment- / Drehwinkel-Schlüssels verändert bzw. konfiguriert werden. Während der Programmierung über die SmartTAC- App wird im Display des Drehmoment- / Drehwinkel-Schlüssels „Bluetooth Konfiguration“ angezeigt. Nach Beendigung der Einstellungen über die SmartTAC -App erscheint wieder das Startdisplay auf dem Drehmoment- / Drehwinkel-Schlüssel.

WARNUNG! Die Konfiguration der Einstellwerte über die SmartTAC- App unterstützt die Bedienung des ment-/Drehwinkel-Schlüssels. Achten Sie immer darauf, eine einwandfreie Bluetooth -Verbindung sichergestellt ist eine gewünschten Einstellungen übertragen werden. Istlich ist immer die Anzeige im Startdisplay des ment-/Drehwinkel-Schlüssels. Kontrollieren Sie die einen Werte auf dem Startdisplay sorgfältig und bestätigen mit der OK Taste bevor Sie den Drehmoment-/Drehwinkel- gel betätigen.

HINWEIS! Reduzieren Sie den Stromverbrauch des Akku's in dem Sie nach Beendigung der Datenübertragung von und zur SmartTAC-App die live Datenübertragung wieder ausschalten.

8.11 Anwendung / Betätigung des Drehmoment- / Drehwinkel-Schlüssels

Der Drehmoment- / Drehwinkel-Schlüssel sollte ausschließlich am Handgriff rechtwinklig zur Schraubverbindung betätigt werden! Die eingesetzte Handkraft muss gleichmäßig auf die Mitte des Handgriffs (Ringmarkierung) aufgebracht werden.

Um Messfehler bei der Drehwinkelmessung zu vermeiden, darf sich das zu verschraubende Werkstück oder dessen Auflage während der Betätigung nicht mitdrehen, bewegen oder schwanken.

Zur Reduzierung des Stromverbrauchs können Sie auch die Display-Dimmung einschalten.

Nach ca. 30 sek. wird das Display leicht abgedunkelt.

8.12 PC-Verbindung

Der Drehmoment- / Drehwinkelschlüssel ist für die Verbindung mit der optional erhältlichen Smart-Tool-Software vorbereitet. Die weitere Vorgehensweise zum Verbindungsaufbau, Auslesen der Speicherdaten und zur Programmierung des Schlüssels mit der Software, ist Bestandteil der Bedienungsanleitung der SmartTAC-Tool-Software.

9. Justierung / Kalibrierung

Ein elektronischer Drehmoment- / Drehwinkel-Schlüssel sollte regelmäßig überprüft und kalibriert werden. Nach län - gerem Gebrauch ist eine werkseitige Neu-Zertifizierung bzw. Re-Kalibrierung ratsam. Elektronische Drehmoment- / Drehwinkel-Schlüssel sind Messwerkzeuge. Messwerkzeuge sind in den vom Qualitätsmanagement festgelegten Zeitabständen mit dafür geeigneten Messeinrichtungen zu prüfen und bei Bedarf zu justieren.

Der Zeitabstand zwischen den Prüfterminen ist abhängig von der Häufigkeit der Nutzung. Wir empfehlen dies nach ca. 5000 Schraubvorgängen, spätestens aber nach sechs Monaten.

HINWEIS! Im Menüpunkt „Version“ stehen Informationen über den Softwarestand, die Seriennummer, das Datum der letzten Kalibrierung und die verbleibende Anzahl an Auslösungen bis zur nächsten Kalibrierung des Schlüssels.

1. Um die Informationen unter dem Menüpunkt „Version“ aufzurufen, müssen Sie mit M in das Menü wechseln und vorzugsweise mit ↑ den Menüpunkt „Version“ auswählen.
2. Nach Betätigung von OK im Menüpunkt „Version“ können Sie die Informationen zum Softwarestand einsehen.
3. Die weiteren Informationen befinden sich auf der zweiten Seite des Displays. Mit ↓ gelangen Sie auf die zweite Seite und mit ↑ gelangen Sie wieder zurück.

HAZET verfügt über entsprechende Prüfeinrichtungen. Die an HAZET eingesandten HAZET-Drehmoment- / Drehwinkel-Schlüssel erhalten Sie nach Überprüfung und eventuell notwendiger Justierung /Kalibrierung mit Prüfzertifikaten zurück. Die bei HAZET eingesetzten Drehmoment- und Drehwinkel-Prüfeinrichtungen werden durch den deutschen Kalibrierdienst (DKD) ständig überwacht und wenn notwendig kalibriert bzw. justiert. Dies sichert die vorhandene, notwendige Kompetenz auf dem Gebiet des kontrollierten Schraubanzuges und die Qualität des HAZET-Werkzeuges.

Wir nehmen den elektronischen Drehmoment- / Drehwinkel-Schlüssel auch über Ihren Fachhändler zur Überprüfung und Kalibrierung ins HAZET-WERK.

10. Drehmoment-/Drehwinkel-Zertifikate und Kalibrieranweisung

Jedem Drehmoment- / Drehwinkel-Schlüssel liegt ein Qualitäts-Prüfzertifikat nach DIN 55350-18-4.2.2 bei.

Bei Verlust der Zertifikate oder bei Bedarf der Kalibrieranweisung wenden Sie sich bitte an das HAZET-Service-Center.

11. Zubehör

Zu allen HAZET-Drehmoment- / Drehwinkel-Schlüsseln ist umfangreiches Qualitätszubehör lieferbar. Siehe im HAZET-Werkzeug-Handbuch oder im Internet unter: www.hazet.de

1. Störungen

Meldung Ursache Maßnahme
Keine Anzeige im Display Kein Akku eingelegt, Akku falsch eingelegt oder Akku ist entladen		Neuen, vollen Akku richtig einlegen, siehe Punkt 7 Inbetriebnahme
Keine Anzeige im Display Ist ein neuer, voller Akku richtig eingelegt und es erscheint nach dem Einschalten, durch Betätigen von OK (3 Sek. bis Signalton 2x ertönt) trotzdem keine Anzeige, ist der Drehmoment- / Drehwinkel-Schlüssel defekt.		Schicken Sie den Drehmoment- / Drehwinkel-Schlüssel zur Überprüfung zu Ihrem HAZET- Service.
„Systemtest n.i.O“ Beim Einschalten läuft ein elektronischer Systemtest. Wurde der Drehmoment- / Drehwinkel-Schlüssel beim Einschalten belastet, erscheint die Meldung „Systemtest n.i.O“.		Schalten Sie den Drehmoment- / Drehwinkel-Schlüssel durch Betätigen von OK aus. Legen Sie den Drehmoment- / Drehwinkel-Schlüssel, unbelastet auf eine gerade, stabile Unterlage. Zum Einschalten des Drehmoment- / Drehwinkel-Schlüssels betätigen Sie erneut OK (3 Sek. bis Signalton 2x ertönt)
„Systemtest n.i.O“ Wenn sicher gestellt ist, das der Drehmoment- / Drehwinkel-Schlüssel beim Einschalten unbelastet war und die Meldung „Systemtest n.i.O“ trotzdem erscheint, arbeiten die Drehmomentsensoren, z.B. nach einer Überlastung, nicht einwandfrei.		Schicken Sie, den Drehmoment- / Drehwinkel-Schlüssel zur Überprüfung zu Ihrem HAZET-Service.
„Service“ Erscheint nach dem Einschalten des Drehmoment- / Drehwinkel-Schlüssels die Anzeige „Service“ ist das ein Hinweis dar - auf, dass nach der letzten Kalibrierung 5000 Lastwechsel durchgeführt wurden.		Wenn Sie diesen Hinweis ignorieren möchten, betätigen Sie ↓ und OK gleichzeitig. Es kann umgehend weiter gearbeitet werden. Diese Meldung erscheint bei jedem Einschalten erneut.Schicken Sie den Drehmoment- / Drehwinkel-Schlüssel zum Kalibrieren zu Ihrem HAZET- Service.
Die Drehrichtung, der Drehmoment-Zielwert und die Toleranz- Angabe in % wird beim Einschalten nicht angezeigt	Sie befinden sich im Modus „Drehmoment Anzeigend“	Sie können im Programm „Drehmoment Anzeigend“ arbeiten.Sie können das Drehmoment-Programm ändern. Siehe unter Punkt 8 Programmierung
Bei Betätigung des Drehmoment- / Drehwinkel-Schlüssels wird kein Wert auf dem Display gezeigt.	Sie befinden sich im Start- Display. Die „OK“- Anzeige wird angezeigt.	Kontrollieren Sie die Einstellungen sorgfältig. Bestätigen Sie die Einstellungen durch Betätigen von OK. Die Anzeige „OK“ erlischt. Der Drehmoment- / Drehwinkel-Schlüssel ist betriebsbereit.
Drehmoment- oder Drehwinkelwert im Wechsel mit n.i.O.	Der gezogene Drehmoment- oder Drehwinkelwert war nicht in der program-mierten Toleranz des Zielwertes. Der Drehmoment- oder Drehwinkelwert war zu niedrig. Beim Betätigen wurde keine oder nur die erste Signalstufe aktiviert.	Verfahren Sie entsprechend den Anweisungen für diesen Schraubfall: z.B. Schraube lösen und erneut anziehen oder durch eine neue Schraube ersetzen. Erhöhen Sie behutsam das Drehmoment. Achten Sie auf die Betätigungsgeschwindigkeit und die Signalstufen. Betätigen Sie den Drehmoment- / Drehwinkel-Schlüssel so, dass Sie innerhalb der zweiten Signalstufe bleiben.
Drehmoment- oder Drehwinkelwert im Wechsel mit n.i.O.	Der gezogene Drehmoment- oder Drehwinkelwert war nicht in der program-mierten Toleranz des Zielwertes. Der Drehmoment- oder Drehwinkelwert war zu hoch. Beim Betätigen wurde die dritte oder vierte Signalstufe aktiviert.	Verfahren Sie entsprechend den Anweisungen für diesen Schraubfall: z.B. Schraube lösen und erneut anziehen oder durch eine neue Schraube ersetzen. Verringem Sie die Betätigungskraft. Achten Sie auf die Betätigungsgeschwindigkeit und die Signalstufen. Betätigen Sie den Drehmoment- / Drehwinkel-Schlüssel so, dass Sie innerhalb der zweiten Signalstufe bleiben.
1. Störungen
Meldung Ursache Maßnahme
Die vierte Signalstufe mit rotem Dauerlicht, Dauer-Signalton und Dauer-Vibration spricht an.Es erscheint der Hinweis:„Fehler Überlast“	Das aufgebrachte Drehmoment war oberhalb des maximal zulässigen Drehmomentbereiches des Drehmoment-/Drehwinkel-Schlüssels.	Erreichen Sie die vierte Signalstufe, müssen Sie den Schraubvorgang sofort abbrechen. Bei Nichtbeachtung können Sie den Drehmoment-/Drehwinkel-Schlüssel beschädigen oder zerstören. Bestätigen Sie den Heinweis durch gleichzeitiges Betätigen von↓undOK. Schalten Sie den Drehmoment-/Drehwinkel-Schlüssel mitOKaus und mitOKwieder ein
Code 0000 Der Zugang zum Menü ist durch einen Code gesperrt.		Geben Sie den Code ein, um den Zugang zum Menü zu öffnen.Die werkseitige Codierung lautet „0000“.Sollten Sie Ihren eigenen Code verloren haben, wenden Sie sich mit Angabe der Seriennummer des Drehmoment-/Drehwinkel-Schlüssel an Ihrem HAZET-Service
Speicher voll, ab nächster Messung Datenverlust!In Verbindung mit gelbem Lichtsignal.	Alle Speicherplätze sind voll. Bestätigen Sie den Hinweis durch gleichzeitiges drücken von↓undOK.Sie haben die Möglichkeit die Daten im Speicher auf -zurufen oder extern abzuspeichern. Wenn Sie weiter arbeiten, wird der erste Block mit Speicherplätzen gelöscht.
Batterien leer	Der Akku ist entladen.	Betätigen Sie den Drehmoment-/Drehwinkel-Schlüssel nicht mehr. Wechseln oder laden Sie den Akku. Siehe Punkt 7 Inbetriebnahme
Die Drehwinkelmessung /-anzeige steigt während der Betätigung nicht weiter an bzw. fällt kurzzeitig aus.	Das Fügemoment wurde am Anfang des Gewindes bzw. der Betätigung überschritten, wodurch die Drehwinkelmessung aktiviert wurde. Beim Weiterdrehen fällt das Drehmoment unter das zuvor erreichte Füge-moment. Das kann auftreten, wenn das Gewinde beschädigt oder verschmutzt ist.	Verfahren Sie entsprechend den Anweisungen für diesen Schraubfall: z.B. Schraube lösen und erneut anziehen oder durch eine neue Schraube ersetzen. Ggf. Gewinde reinigen und / oder nachschneiden.
Der Drehwinkel wird nicht gemessen bzw. angezeigt.	Die Schraube ist schon so fest (vor-) ange -zogen, dass sie sich nicht mehr weiter dreht. Das kann auftreten, wenn die Schraube z.B. mit einem Schlagschrauber eingedreht wurde.	Verfahren Sie entsprechend den Anweisungen für diesen Schraubfall: z.B. Schraube lösen und erneut anziehen oder durch eine neue Schraube ersetzen.

⑤ Wartung und Pflege

1. Wartung

Alle innen liegenden mechanischen und elektronischen Funktionselemente sind wartungsfrei.

2. Reinigung

• Drehmoment- / Drehwinkel-Schlüssel nur mit trockenem Tuch reinigen.
• Keinen Flüssigkeiten und / oder aggressiven Substanzen aussetzen.

• Lassen Sie alle Service- oder Reparaturarbeiten immer nur durch Fachpersonal ausführen. Wenden Sie sich dazu bitte an den HAZET-Service.
• Es dürfen nur Original-HAZET-Ersatzteile verwendet werden.
• Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall des Werkzeuges führen.
• Bei Verwendung nicht freigegebener Ersatzteile erlöschen sämtliche Garantie-, Service-, Schadenersatz- und Haftpflichtansprüche gegen den Hersteller oder seine Beauftragten, Händler und Vertreter.
• Tauschen Sie schwächer werdende Akkus rechtzeitig aus. Verwenden Sie nur Akkus des vorgegebenen Typs. Beachten Sie die Einbaurichtung.

⑥ Aufbewahrung und Lagerung

1. Lagerung

Drehmoment- / Drehwinkel-Schlüssel nur in seiner Verpackung lagern.

• Gegen Herunterfallen sichern.
- Trocken und staubfrei lagern.
- Nicht im Freien aufbewahren.
- Für Unbefugte unzugänglich aufbewahren.
• Lagertemperatur -10°C bis +40°C.
• Relative Luftfeuchtigkeit max. 60 %.

ACHTUNG! Wenn Sie den Drehmoment- / Drehwinkel-Schlüssel längere Zeit nicht benutzen, entnehmen Sie den Akku. Auslaufende Akkus können Beschädigungen

am Werkzeug verursachen. Datum und Uhrzeit sind bei einer Inbetriebnahme neu zu programmieren. Siehe Abschnitt 7 Inbetriebnahme, unter 7.2.4

2. Transport

- Transportieren Sie den Drehmoment- / Drehwinkel-Schlüssel nur in seinem Koffer und sichern Sie ihn beim Transport gegen Herunterfallen. Vermeiden Sie schock artige, mechanische Einwirkungen, wie z.B. harte Stöße oder Fallen lassen. Bei Nichtbeachtung können die elektronischen Komponenten des Drehmoment- / Drehwinkel-Schlüssels beschädigt werden.

⑦ Entsorgung

1. Entsorgung

• Zur Entsorgung reinigen und zerlegen Sie den Drehmoment- / Drehwinkel-Schlüssel unter Beachtung geltender Arbeits- und Umweltschutzvorschriften.
• Führen Sie die Bestandteile der Wiederverwertung zu. Entsorgen Sie elektronische Bauteile und Akkus entsprechend den gesetzlichen Bestimmungen und Umweltschutzvorschriftenz.B. bei Altmaterialsammelstellen bzw. Wertstoffhöfen. Verschritten Sie metallische Materialreste.

- Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoffe unterliegen der Sondermüllbehandlung und dürfen nur von zugelassenen Fachbetrieben entsorgt werden

• Die Verringerung von Umweltbelastungen und die Bewahrung der Umwelt, stehen im Mittelpunkt unserer Aktivitäten!

2. Hotline / Kontakt

Dieses Produkt wurde nach unseren hohen Qualitätsansprüchen entwickelt und geprüft. Sollten Sie Fragen, Anmerkungen, Verbesserungsvorschläge oder Änderungswünsche haben, sind wir Ihnen im Sinne aller HAZET-Kunden dafür dankbar und stehen Ihnen gerne zur Verfügung

Ihr Ansprechpartner für: Gewährleistung · Instandsetzung · Justierung · Kalibrierung ist der HAZET-Partner vor Ort oder das HAZET Service-Center: [e-mail]

Notizen
