BEDIENUNGSANLEITUNG PMI 640 N CANDY

INSTALLATIONS- UND BEDIENUNGSANLEITUNG

PROBLEMES ET SOLUTIONS

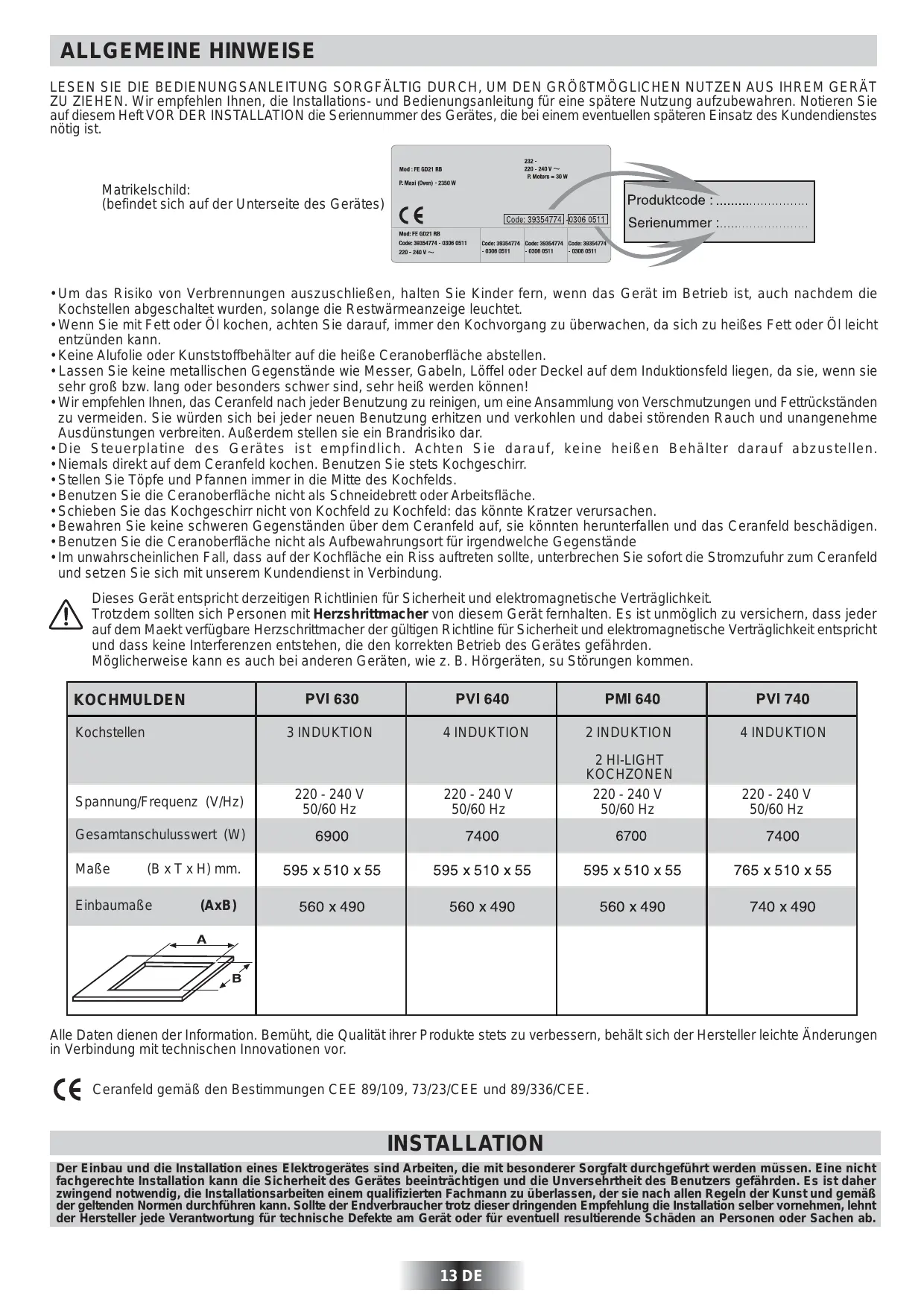

• Um das Risiko von Verbrennungen auszuschließen, halten Sie Kinder fern, wenn das Gerät im Betrieb ist, auch nachdem die Kochstellen abgeschaltet wurden, solange die Restwärmeanzeige leuchtet.
• Wenn Sie mit Fett oder Öl kochen, achten Sie darauf, immer den Kochvorgang zu überwachen, da sich zu heißes Fett oder Öl leicht entzünden kann.
• Keine Alufolie oder Kunststoffbehälter auf die heiße Ceranoberfläche abstellen.
• Lassen Sie keine metallischen Gegenstände wie Messer, Gabeln, Löffel oder Deckel auf dem Induktionsfeld liegen, da sie, wenn sie sehr groß bzw. lang oder besonders schwer sind, sehr heiß werden können!
• Wir empfehlen Ihnen, das Ceranfeld nach jeder Benutzung zu reinigen, um eine Ansammlung von Verschmutzungen und Fettrückständen zu vermeiden. Sie würden sich bei jeder neuen Benutzung erhitzen und verkohlen und dabei störenden Rauch und unangenehme Ausdünstungen verbreiten. Außerdem stellen sie ein Brandrisiko dar.
• Die Steuerplatine des Gerätes ist empfindlich. Achten Sie darauf, keine heißen Behälter darauf abzustellen.
• Niemals direkt auf dem Ceranfeld kochen. Benutzen Sie stets Kochgeschirr.
• Stellen Sie Töpfe und Pfannen immer in die Mitte des Kochfelds.
• Benutzen Sie die Ceranoberfläche nicht als Schneidebrett oder Arbeitsfläche.
• Schieben Sie das Kochgeschirr nicht von Kochfeld zu Kochfeld: das könnte Kratzer verursachen.
• Bewahren Sie keine schweren Gegenständen über dem Ceranfeld auf, sie könnten herunterfallen und das Ceranfeld beschädigen.
• Benutzen Sie die Ceranoberfläche nicht als Aufbewahrungsort für irgendwelche Gegenstände
• Im unwahrscheinlichen Fall, dass auf der Kochfläche ein Riss auftreten sollte, unterbrechen Sie sofort die Stromzufuhr zum Ceranfeld und setzen Sie sich mit unserem Kundendienst in Verbindung. Dieses Gerät entspricht derzeitigen Richtlinien für Sicherheit und elektromagnetische Verträglichkeit. Trotzdem sollten sich Personen mit Herzshrittmacher von diesem Gerät fernhalten. Es ist unmöglich zu versichern, dass jeder auf dem Maekt verfügbare Herzschrittmacher der gültigen Richtline für Sicherheit und elektromagnetische Verträglichkeit entspricht und dass keine Interferenzen entstehen, die den korrekten Betrieb des Gerätes gefährden. Möglicherweise kann es auch bei anderen Geräten, wie z. B. Hörgeräten, su Störungen kommen. KOCHMULDEN 3 INDUKTION Kochstellen Spannung/Frequenz (V/Hz)

50/60 Hz Gesamtanschulusswert (W) Maße (B x T x H) mm. Einbaumaße (AxB) Alle Daten dienen der Information. Bemüht, die Qualität ihrer Produkte stets zu verbessern, behält sich der Hersteller leichte Änderungen in Verbindung mit technischen Innovationen vor. Ceranfeld gemäß den Bestimmungen CEE 89/109, 73/23/CEE und 89/336/CEE. INSTALLATION Der Einbau und die Installation eines Elektrogerätes sind Arbeiten, die mit besonderer Sorgfalt durchgeführt werden müssen. Eine nicht fachgerechte Installation kann die Sicherheit des Gerätes beeinträchtigen und die Unversehrtheit des Benutzers gefährden. Es ist daher zwingend notwendig, die Installationsarbeiten einem qualifizierten Fachmann zu überlassen, der sie nach allen Regeln der Kunst und gemäß der geltenden Normen durchführen kann. Sollte der Endverbraucher trotz dieser dringenden Empfehlung die Installation selber vornehmen, lehnt der Hersteller jede Verantwortung für technische Defekte am Gerät oder für eventuell resultierende Schäden an Personen oder Sachen ab. 13 DE EINBAU Das Möbel oder die Arbeitsplatte, in die das Ceranfeld eingebaut werden soll, so wie die Wände der angrenzenden Möbel müssen aus hitzebeständigem Material bestehen. Insbesondere bei Schränken aus Furnierholz müssen die verwendeten Klebstoffe hitzebeständig sein, um Verformungen und Entleimungen zu vermeiden. Installation:

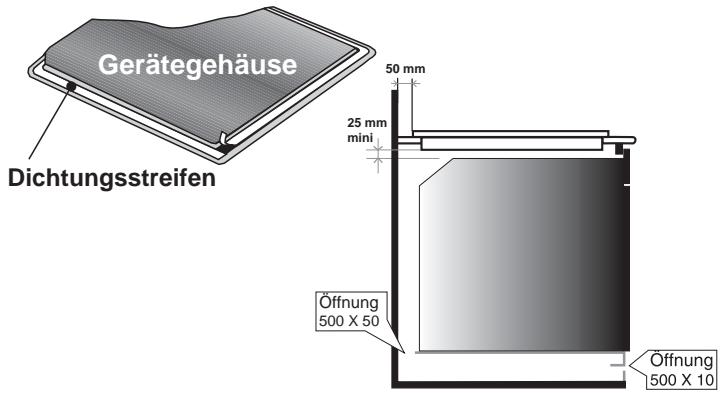

• Mit dem Ceranfeld wird ein Dichtungsstreifen mitgeliefert. Gehen Sie wie folgt vor: - Drehen Sie das Gerät mit dem Glas nach unten um. Schützen Sie dabei die Glasoberfläche. - Kleben Sie den Dichtungsstreifen rund um das Gerät. - Achten Sie auf einen einwandfreien Sitz des Dichtungsstreifens, um das Durchsickern von Feuchtigkeit in das untenstehende Möbel zu verhindern
• Bitte achten Sie darauf, dass das Kochfeld in eine ebene Fläche eingebaut wird.
• Eventuelle Verformungen, die wegen einer fehlerhaften und unsachgemäßen Montage verursacht worden sind, können die Eigenschaften der Arbeitsfläche verändern und somit die Leistung des Kochfelds beeinträchtigen.
• Zwischen dem Kochfeld und den Wänden der angrenzenden Möbel sorgen Sie für einen Abstand von mindestens 5 cm.
• Der Ausschnitt muss unbedingt den angegebenen Abmessungen entsprechen.
• Die Höhe des in der Arbeitsplatte bzw. im Möbel eingebauten Teils des Kochfelds beträgt 5,5 cm.
• Bei Vorhandensein von Zwischenplatten: - Der Abstand zwischen dem Boden des Gehäuses und der dem angrenzenden Möbel gehörigen Zwischenplatte muss größer als 2,5 cm sein, damit die Luftzirkulation ermöglicht wird. Der Mindestabstand der angrenzenden Möbel / des Rahmens zu dem Kochfeld beträgt dementsprechend 8 cm. - Außerdem müssen Sie sicherstellen, dass auch hinter den Kochfeldern bzw. entlang der ganzen Breite der Luftumlauf (8 cm) gewährleistet ist.
• Das Ceranfeld darf nicht über einem Ofen ohne Ventilator, einem Geschirrspüler, einem Kühlschrank, einem Gefrierschrank oder einer Waschmaschine montiert werden.
• Der Körper des Kochfeldes ist mit 4 Positionierlöchern für die Klammern zur Befestigung der Ceranfeldes selber im Möbel bzw. in der Arbeitsplatte ausgestattet. Vor dem Einbau des Kochfelds positionieren Sie die vier Klemmen so, dass das Kochfeld fest in der Einbaueinheit sitzt. Das Kochfeld bedarf keines Stromversorgungskabels. Es ist nämlich mit einem Klemmbrett zur Auswahl des für die elektrische Hausinstallation geeigneten Anschlusses ausgestattet. Das Klemmbrett hat unterschiedliche Anschlussmöglichkeiten: Zweiphasig 220-240 V2~, Dreiphasig 220-240 V3~, Dreiphasig 380-415 V3N~ Um eine neue Verbindung herzustellen, beachten Sie bitte folgende Anweisungen:
• Bevor Sie die Verbindung herstellen, stellen Sie sicher, dass das Gerät durch eine angemessene Sicherung geschützt – siehe hierzu die unten stehende Tabelle - und mit Kabeln mit zu einer normalen Versorgung ausreichendem Querschnitt ausgestattet ist.

1- Arbeiten an bereits vorhandenen Anschlüssen:

• Drehen Sie das Kochfeld so um, dass die Seite aus Glas auf der Arbeitsplatte aufliegt, wobei für einen geeigneten Schutz des Glases zu sorgen ist.
• Klappen Sie den Deckel auf
• Drehen Sie die Schrauben heraus, welche die Einheit mit den Shunt-Schienen und den Leitern des Netzkabels halten;
• Lösen Sie die Kabelschellen, um das Netzkabel entfernen zu können;
• ziehen Sie das Netzkabel heraus.

2- Schritte zur Herstellung einer neuen Verbindung

- Wählen Sie das Netzkabel gemäß den Anweisungen in der unten stehenden Tabelle. - Führen Sie das Netzkabel durch die Kabelschelle hindurch; - Isolieren Sie die Enden jedes Leiters auf eine Länge von 10 mm ab; dabei berücksichtigen Sie die erforderliche Länge des Netzkabels für den Anschluss an das Klemmbrett. - Auf der Grundlage der nachstehenden Tabelle positionieren Sie die Shunt-Schienen, die Sie im dem vorherigen Arbeitsschritt aufgehoben haben, unter Beachtung der entsprechenden Markierungen auf dem Klemmbrett (die Shunt-Schienen ermöglichen es, eine Brücke zwischen zwei Klemmen herzustellen) und befestigen Sie die Leiter. Überprüfen Sie die Befestigung an den verschiedenen Klemmen. - Schrauben Sie die Kabelschelle wieder auf und schließen Sie den Deckel fest. ANSCHLUSS AN DIE KLEMMEN VOM KLEMMBRETT: Sicherung Gerätegehäuse Kabel 50 mm 25 mm mini Sicherung Dichtungsstreifen Kabel Sicherung Kabel Öffnung 500 X 50 EINPHASIG ZWEIPHASIG DREIPHASIG DREIPHASIG ELEKTRISCHER ANSCHLUSS Die Installation des Gerätes muss gemäß den im Land der Installation geltenden Normen erfolgen. Die Hersteller lehnt jede Verantwortung für die Missachtung dieser Richtlinie ab. Achtung:

• Vor dem elektrischen Anschluss überprüfen Sie die auf dem Zähler angegebene Netzspannung, die Sicherung und die einwandfreie Erdung der Hausinstallation.
• Der elektrische Anschluss ans Stromnetz erfolgt mit einem Stecker mit Erdung oder mittels einer Vorrichtung zur allpoligen Unterbrechung mit einem Öffnungsabstand zwischen den Kontakten von mindestens 3 mm. Wenn das Gerät an einer Steckdose angeschlossen wird, muss diese auch nach der Installation leicht zugänglich sein.
• Das gelb-grüne Erdungskabel muss an die Klemmleiste des Gerätes einerseits und der Hausinstallation andererseits angeschlossen werden.
• Wir lehnen jegliche Verantwortung für Schäden oder deren Folgen ab, die aus der Benutzung eines nicht oder mangelhaft geerdeten Gerätes resultieren.
• Alle Eingriffe am Versorgungskabel sind ausschließlich durch den Werkskundendienst oder durch ähnlich qualifiziertes Fachpersonal durchzuführen. 14 DE Ph = Phase N = Nulleiter T= Erdung

Ph = Phase N = Nulleiter T= Erdung Folgende Hinweise werden Ihnen bei der Auswahl des jeweils geeigneten Kochgeschirrs und somit zum Erzielen bester Kochleistungen behilflich sein. INDUKTION Topf verwandelt die Induktionsströme in Hitze Symbol auf dem Kochgeschirr Induktionströme Glaskeramikfeld Magnetspule

BESCHREIBUNG DES VERFAHRENS

Ein elektronischer Generator versorgt eine im Inneren des Geräts untergebrachte Magnetspule. Diese Wicklung erzeugt ein magnetisches Feld, so dass der Kochtopf, wenn er auf dem Kochfeld abgestellt wird, von den Induktionsströmen durchzogen wird. Diese Ströme machen den Topf zu einem wahren Wärmeleiter, während die Glaskeramikoberfläche kalt bleibt. Dieses System ist für den Gebrauch mit Kochtöpfen mit magnetischem Boden ausgelegt. Um es mit einfachen Worten auszudrücken: Das Induktionsverfahren bietet zwei Hauptvorteile: - Da die Kochfläche nur durch die Abwärme des Topfes oder der Pfanne erwärmt wird, wird die Hitze auf ihrem höchsten Niveau erhalten und der Kochvorgang erfolgt ohne messbaren Energieverlust. - Es entsteht keine Wärmeträgheit, da das Induktionsfeld erst dann arbeitet, wenn der Kochtopf auf dem Ceranfeld platziert wird, und die Stromzufuhr unterbrochen wird, wenn er entfernt wird. DIE SICHERHEITSVORRICHTUNGEN - Wenn Ihr Kochfeld sachgemäß installiert und benutzt wird, kommt der Einsatz der Schutzvorrichtungen äußerst selten vor.

• Ventilator: Zum Schutz der Stromversorgungs- und Steuervorrichtungen. Er verfügt über zwei Geschwindigkeiten, die automatisch geschaltet werden. Der Ventilator läuft selbst, wenn das Kochfeld abgeschaltet ist, und zwar solange, bis die elektronischen Vorrichtungen sich ausreichend abgekühlt haben.
• Sicherheitstransistor: Eine Sonde überprüft ständig die Temperatur an den elektronischen Komponenten. Wenn die Hitze einen zu hohen Wert erreicht, wird die Leistung des Kochfeldes automatisch verringert bzw. heruntergeschaltet (die Leistungsanzeige blinkt), bis es sich ausschaltet. Sobald die Temperatur an den Komponenten auf das von den Normen vorgeschriebene Niveau zurückgesunken ist, startet das Kochfeld wieder.
• Schutzvorrichtung gegen den "leeren Kochtopf": Unter jeder Kochzone befindet sich eine Vorrichtung, die jede eventuelle Fehltemperatur, die für den leeren Topf oder für die Glaskeramikoberfläche nicht geeignet ist, sofort erkennt.
• Schutzvorrichtung "Erkennung": Der Präsenzsensor erlaubt erst den Betrieb und somit die Erwärmung. Liegt ein kleiner Gegenstand (zum Beispiel ein Löffel, ein Messer oder ein Ring) auf dem Kochfeld, wird er nicht als Kochtopf erkannt und demzufolge setzt sich das Kochfeld nicht in Betrieb.
• Schutzvorrichtung "Überkochen und Spritzer": Im Falle von eventuellem Überkochen, schaltet sich das Kochfeld automatisch ab. Entfernen Sie die Speiseresten, um das Kochfeld wieder in Betrieb zu setzen HI-LIGHT KOCHZONEN INDUKTION Überprüfen Sie das Symbol auf dem Schild, das zeigt, ob der Kochtopf mit dem Ceranfeld kompatibel ist. Überprüfen Sie das Symbol auf derm Schild, das zeigt, ob der Kochtopf mit dem Induktionsverfahren kompatibel ist. Verwenden Sie Kochtöpfe mit magnetischem Bodem (emaillierter Stahlblech, Gusseisen, eisenhaltiger Edelstahl). Wenn Sie ein Magnet auf den Boden des Kochtopfes legen, muss es haften bleiben. ungeeignet Edelstahl geeignet Am besten mit „Sandwich- Außer ferromagnetisches Boden“. Dieser verbindet die Edelstahl Eigenschaften von Edelstahl (Aussehen, Lebensdauer und Stabilität) mit den Vorteilen von Aluminium oder Kupfer (gute Leitfähigkeit und gleichmäßige Verteilung der Hitze) Aluminium geeignet ungeeignet Wir empfehlen Kochgeschirr mit dickem Boden wegen seiner guten Leitfähigkeit. Rückstände können als dunkle Flecken auf dem Kochfeld zurückbleiben, können aber durch schnelles Abwischen entfernt werden. Gusseisen Gute Leistung geeignet Vorsicht: Es könnte die Glasoberfläche verkratzen Emaillier- Gute Leistung geeignet ter Stahl Flacher, dicker und glatter Boden wird empfohlen Glas Nicht geeignet ungeeignet Schlechte Leistung. Kann die Oberfläche verkratzen. Porzellan Nicht geeignet ungeeignet Schlechte Leistung. Nicht mit dickem und glattem Boden, sondern nur mit flachem Boden. K u p f e r - geeignet ungeeignet böden Wir empfehlen einen dicken Boden. Gute Leistung, aber Vorsicht beim Gebrauch, Kupfer kann Spuren hinterlassen.

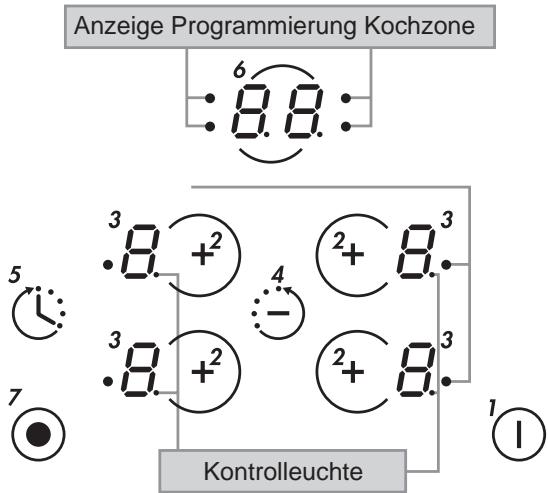

BEDIENUNG DES CERANFELDS

Anzeige Programmierung Kochzone

WAHL DES RICHTIGEN KOCHGESCHIRRS

Die Benutzung von gutem Kochgeschirr ist sehr wichtig, um beste Ergebnisse mit Ihrem Ceranfeld zu erzielen:

• Benutzen Sie immer Kochgeschirr von guter Qualität mit gleichmäßig flachem Boden: Der flache Boden verhindert vereinzelte heiße Stellen und somit das Anbrennen der Speisen. Dicke Metalltöpfe und Pfannen ermöglichen eine gleichmäßige Verteilung der Hitze.
• Vergewissern Sie sich, dass der Boden Ihres Kochgeschirrs trocken ist: Wenn Sie die Töpfe mit Flüssigkeit füllen, oder wenn Sie Kochgeschirr benutzen, das im Kühlschrank aufbewahrt wurde, vergewissern Sie sich, dass der Boden völlig trocken ist. Das ist eine notwendige Maßnahme, um Ihr Kochfeld nicht zu verschmutzen.
• Benutzen Sie Kochgeschirr, dessen Durchmesser groß genug ist, um das Kochfeld völlig abzudecken: Der Durchmesser des Kochgeschirrs sollte nicht kleiner sein als das Kochfeld. Wenn der Durchmesser etwas größer ist, wird die Energie der Kochstelle optimal genutzt. 15 DE Kontrolleuchte

2. Taste zur Auswahl der Kochzone UND " + "-Taste

7. Taste zur Auswahl der Boosterfunktion (Induktion)

• KOCHSTELLE ABSCHALTEN

DIE VERSCHIEDENEN WÄRMESTUFEN

Die Kochstelle muss aktiv sein. Die Leuchtanzeige für die Steuerung im Einstellungsfeld muss leuchten. Sollte das nicht der Fall sein, wählen sie erneut die gewünschte Kochzone. - Drücken Sie die Taste bis die Leistung erscheint. Die Kochzone schaltet sich augenblicklich ab. Nach 10 Sekunden erscheint die Anzeige . - Um schnell abzuschalten, drücken Sie gleichzeitig die Tasten und . Die Leistung geht sofort auf zurück und die Kochzone schaltet sich ab. Die verschiedenen Positionen entsprechen den folgenden Stromwerten HI-LIGHT KOCHZONEN INDUKTION Maximale Maximale Leistung Betreibszeit Leistung Betreibszeit vor dem vor dem Wärmein % in % automatischen automatischen stufen Abschalten Abschalten Stunden Stunden Stunden Stunden Stunden Stunden Stunden Stunden Stunden Stunden Stunden Stunden Stunden Stunden Stunden Stunde Stunden Stunden

• CERANFELD ABSCHALTEN Es ist jederzeit möglich, die Funktion der Kochzonen und des Minutenzählers durch Drücken der Taste ONOFF für 3 Sekunden abzuschalten.
• LEISTUNGSVERSTÄRKER Zur Erhöhung der Sicherheit schalten sich die Kochfelder automatisch aus, wenn sie zu lange in Betrieb gewesen sind. Die zulässige maximale Betriebszeit hängt vom jeweils eingestellten Temperaturniveau ab. ANMERKUNG: Die Kochfelder werden von einem Generator gespeist, welcher 2 Kochzonen je Bereich gleichzeitig versorgt, und zwar je nach Modell: Jeder Bereich kann eine maximale Leistung von 3700 W erreichen. Demzufolge, wenn in einem Bereich der Booster in Betrieb ist und die zweite Kochzone des Bereiches eine Leistungsstufe von 9 oder 8 erreicht hat, wird die Energieversorgung dieser Kochstelle automatisch auf Stufe 7 herabgesetzt. Dieser Rückgang wird durch ein blinkendes Display angezeigt. Achtung: Wie in der Leistungstabelle angegeben, arbeitet der Booster für maximal 10 Minuten. Nach Ablauf dieser höchsten Betriebszeit schaltet er sich aus und die Kochzone geht bei Erreichen der Stufe 9 wieder an; da die Leistung des Generators gesunken ist, geht die Leistungsstufe der zweiten Platte auf den ursprünglich eingestellten Wert zurück.
• Nachdem Sie das Ceranfeld eingeschaltet haben, warten Sie ca. 8 Sekunden, um die elektronische Steuerung zu aktivieren. - Drücken Sie die Taste für 3 Sekunden Nun ist die elektronische Steuerung des Gerätes aktiviert. Für jede Kochzone erscheint die Hitzeleistung und die Leuchtanzeige der Steuerung blinkt. - Wenn Sie 10 Sekunden lang nichts unternehmen, schaltet sich die elektronische Steuerung ab und Sie müssen den Einschaltvorgang wiederholen.
• KOCHSTELLE EINSCHALTEN - Drücken Sie die Wahltaste der gewünschten Kochzone. Die Leuchtanzeige der Steuerung bleibt an und zeigt somit, dass die Kochzone aktiv ist. - Drücken Sie die Taste oder um eine Leistung zwischen 1 und 9 zu wählen. - Wenn Sie die Taste oder gedrückt halten, erhöhen bzw. vermindern Sie die eingestellte Leistung. Die nachfolgenden Beispiele dienen zu Ihrer Information. Die persönliche Erfahrung wird Ihnen ermöglichen, die vorgeschlagenen Einstellungen Ihren Bedürfnissen und Ihrem Geschmack anzupassen.

Auftauen, schmoren, garen bei niedriger Temperatur

Garen und braten bei hoher Temperatur, backen

Frittieren, Wasser zum Kochen bringen Booster : Aufkochen von großen Flüssigkeitsmengen Alle Kochzonen des Ceranfelds sind mit einem Leistungsverstärker ausgestattet, der bei Bedarf einen schnelleren Temperaturanstieg der Kochzonen ermöglicht. Leistungsverstärker einschalten: - Schalten Sie die gewünschte Kochzone ein, drücken Sie die Taste bis zur Position “9”, lassen Sie kurz los und drücken Sie erneut die Taste . Die Anzeige zeigt blinkend “Leistungsverstärker” und Hitzeleistung. - Schalten Sie bei Bedarf auf die gewünschte Hitzeleistung zurück Einstellung der Kochzone

entwickelte Leistung

11 % 16 % 19 % 32 % 45 % 65 % 100 % Dauer der erhöhten Leistung (Minuten)

maximale Funktionsdauer vor automatischem Abschalten *

0 STD. 6 STD. 6 STD. 5 STD. 5 STD. 4 STD. 1,5 STD. 1,5 STD. 1,5 STD. 1,5 STD. BEISPIEL: eine Kochzone mit 1800 W Leistung ist auf Pos. 6 eingestellt: entwickelte Leistung: 32% von 1800 W Wenn die Funktion “Leistungsverstärker” eingeschaltet ist, liefert die Kochzone die volle Leistung von 1800 W während 2,5 Minuten und schaltet erst nach dieser Zeit auf 576 W herunter. Wenn der “Leistungsverstärker” aktiv ist, bleibt die Anzeige der Leistungsstufe permanent eingeschaltet.

• AKTIVIERUNG DER BOOSTER-FUNKTION (Induktion) Die Booster-Funktion ermöglicht durch einfachen Knopfdruck den Betrieb der Kochstelle über einen Zeitraum von 10 Minuten bei einer Leistung von 2200 W oder 3000 W je nach Bereich. Ideal, wenn eine große Flüssigkeitsmenge zum Kochen gebracht werden soll.

LEISTUNG LEISTUNG Aktivierung der Booster-Funktion - Drücken Sie den Einstellknopf der mit der BoosterFunktion ausgestatteten Kochzone. Die Kontrollanzeige leuchtet auf - Drücken Sie den Knopf zum Starten der BoosterFunktion. Der Booster ist nun 10 Minuten lang in Betrieb. Ein "P" (Power) erscheint. Wenn die o.a. Zeit abgelaufen ist, sinkt die Leistung auf Stufe 9. Durch Betätigung der Taste "-" wird die Booster-Funktion aufgehoben und die Leistung geht auf Stufe 9 zurück. 16 DE

• METALLBODENERKENNUNG (Induktion) Wenn das Kochfeld in Betrieb ist, sorgt die Metallbodenerkennung für das automatische Aus- oder Einschalten der Wärmezufuhr an die Kochzone, wenn der Kochtopf davon entfer nt bzw. darauf gelegt wird. Somit wird Energieeinsparung ermöglicht. Wenn die Kochstelle mit geeignetem Kochgeschirr benutzt wird*: Das Display zeigt die Wärmestufe oder, wenn der Booster aktiv ist, ein an.
• Die Induktion erfordert den Gebrauch von geeignetem, d.h. mit einem Metallboden ausgestattetem Kochgeschirr, siehe Tabelle auf Seite 14; deren Durchmesser muss außerdem mindestens so groß wie der Durchmesser der Kochzone sein, damit diese vollständig bedeckt wird. Wenn die Kochstelle eingeschaltet ist aber kein geeigneter oder gar kein Kochtopf darauf steht: Auf dem Display erscheint das Symbol Die Kochzone startet nicht. Wenn kein Kochtopf bzw. kein Metallboden erkannt wird, wird der Startbefehl nach 10 Minuten automatisch rückgängig gemacht. WICHTIG: Um die Kochstelle auszuschalten, müssen Sie das Kochfeld ordnungsgemäß ausschalten, anstatt einfach den Kochtopf zu entfernen. Der Metallbodenmelder hat nicht die Funktion eines Ein-/Aus-Schalters.
• RESTWÄRMEANZEIGE Um anzuzeigen, dass die Temperatur der Kochstellenoberfläche über 60°C beträgt, erscheint im Steuerungsfeld die Anzeige: . Wir empfehlen, gegen Ende der Garzeit die Kochzone abzuschalten und die Restwärme auszunutzen, um den Garvorgang schonend zu Ende zu bringen. Wenn die Temperatur unter 60°C gefallen ist, erlischt die Anzeige . HINWEIS: Nach einem eventuellen Stromausfall bleibt die Restwärmeanzeige ausgeschaltet, selbst wenn die Temperatur der Glasoberfläche über 60°C beträgt.
• PROGRAMMIERUNG EINER KOCHSTELLE Jede Kochzone ist für eine maximale Dauer von 99 Minuten programmierbar. Man kann nur jeweils EINE Kochstelle programmieren. - Schalten Sie die gewünschte Kochzone mit den oben beschriebenen Anweisungen ein. Die Leuchtdiode für die Leistungsanzeige muss leuchten, um anzuzeigen, daß die Kochzone aktiv ist. - Drücken Sie die Taste Minutenzähler Die Anzeige der Kochstelle um das Einstellungsfeld des Minutenzählers weist auf die gesteuerte Kochzone hin - Drücken Sie die Taste oder um eine Dauer in Minuten zu wählen. Die eingestellte Zeit wird nach drei Sekunden automatisch gespeichert. Die eingestellte Zeit kann jederzeit verändert werden. Drücken Sie die Wahltaste für den Minutenzähler, die Leuchtdiode des Minutenzählers muss leuchten. Wenn die Zeit abgelaufen ist, schaltet sich die Kochzone automatisch ab und es ertönt ein akustisches Signal. Drücken Sie die Taste, um es zu unterbrechen. Die eingestellte Zeit kann wieder auf gebracht werden, entweder mit der Taste oder durch gleichzeitiges Drücken auf die Tasten und . Somit wird die Kochzone nicht mehr über den Minutenzähler gesteuert und muss manuell abgeschaltet werden. Der Minutenzähler kann auch einzeln als Eieruhr benutzt werden. Am Ende der Zeit ertönt ein Klingelzeichen.
• TASTE SPERREN (KINDERSICHERUNG) Die Taste Sperren ermöglicht die Festlegung der vorgenommenen Einstellungen bzw. verhindert das ungewollte Einschalten der Kochzonen. Sie ist ebenfalls nützlich während der Reinigung des Gerätes, da man die Steuerungstasten blockieren kann, auch wenn das Ceranfeld nicht in Betrieb ist. Um das Kochfeld zu sperren: - Drücken Sie den Ein/Aus-Druckknopf . - Drücken Sie gleichzeitig die Tasten "-" und "+" der Kochzone vorne rechts, dann drücken Sie noch einmal die Taste "+" dieser Zone. Somit ist das Kochfeld verriegelt; der entsprechende Anzeiger "L" für alle Kochzonen leuchtet für 20 Sekunden auf. Um das Kochfeld zu entsperren: - Drücken Sie den Ein/Aus-Druckknopf . Der entsprechende Anzeiger "L" für alle Kochzonen leuchtet auf. - Drücken Sie gleichzeitig die Tasten "-" und "+" der Kochzone vorne rechts, dann drücken Sie noch einmal die Taste "-" dieser Zone. Das Kochfeld ist jetzt entsperrt.

REINIGUNG UND PFLEGE DES

• Vor der Reinigung der Glaskeramikoberfläche warten Sie bitte ab, bis diese vollständig abgekühlt ist.
• Benutzen Sie ausschließlich spezifische Reinigungsmittel für Ceranoberflächen, wie z.B. Reinigungscremen und Schaber. Nehmen Sie handelsübliche Produkte, die leicht auf dem Markt zu finden sind.
• Vermeiden Sie das Überlaufen von Speisen auf die Glasoberfläche. Diese verkohlen schnell während des Kochvorgangs und erschweren die Reinigung.
• Halten Sie alles, was schnell schmelzen kann, wie Gegenstände aus Kunststoff, Alufolie aber auch Zucker und stark zuckerhaltige Produkte, von der Glasoberfläche fern. PFLEGE : - Beträufeln Sie die Ceranoberfläche mit einigen Tropfen eines spezifischen Reinigungsmittel für Ceranfelder - Wischen Sie die Flecken weg mit einem weichen Tuch oder mit leicht befeuchtetem Küchenpapier - Trocknen Sie die Oberfläche mit einem weichen Tuch oder mit Küchenpapier ab. Sollten noch hartnäckige Flecken vorhanden sein: - Beträufeln Sie die Oberfläche erneut mit dem Reinigungsmittel. - Entfernen Sie die Flecken mit einem Schaber, wobei dieser in einem Winkel von ca. 30° zur Ceranoberfläche gehalten werden soll. - Trocknen Sie die Oberfläche mit einem weichen Tuch oder mit Küchenpapier ab. - Wiederholen Sie den Vorgang falls notwendig. 30° Max EINIGE EMPFEHLUNGEN: Durch häufiges Reinigen bildet sich eine Schutzschicht, die Abnutzung und Kratzer vorbeugt. Versichern Sie sich, dass die Ceranoberfläche sauber ist, bevor Sie das Ceranfeld erneut benutzen. Um Kalk- und Wasserflecken zu entfernen, benutzen Sie einige Tropfen Essig oder Zitronensaft. Trocknen Sie mit Küchenkrepp gut ab. Wischen Sie schließlich mit einigen Tropfen eines spezifischen Reinigungsmittel ab. Die Ceranoberfläche kann die Reibung von flachen Geschirrböden zwar gut aushalten, es ist jedoch empfehlenswert, Töpfe und Pfannen anzuheben, um sie zu verschieben. ACHTUNG: - Vermeiden Sie den Gebrauch eines zu nassen Schwammes. - Benutzen Sie niemals Werkzeuge aus Stahl wie Messer oder Schraubenzieher. - Die Benutzung eines Schabers mit Rasierklinge kann die Oberfläche nicht beschädigen, wenn ein Neigungswinkel von 30° zwischen Schaber und Oberfläche eingehalten wird. - Lassen Sie bitte den Schaber mit Klinge nicht in Reichweite von Kindern. - Benutzen Sie keine ätzenden Mittel oder Stahlwolle zur Reinigung der Ceranoberfläche. TECHNISCHER KUNDENDIENST Sollte Ihr Ceranfeld einmal nicht richtig funktionieren, prüfen Sie zuerst, ob die Stromversorgung gewährleistet ist. Ist die Ursache der Fehlfunktion nicht ausfindig zu machen, wenden Sie sich bitte an Ihren zuständigen Werkskundendienst unter Angabe des Modells und der Seriennummer, die auf dem Typenschild angegeben sind. Auf Ihr Gerät gewähren wir eine Garantie von 24 Monaten ab Kaufdatum. Bewahren Sie Ihre Kaufrechnung sorgfältig auf und legen Sie sie bei Bedarf als Garantienachweis dem Kundendienst vor. Die Garantiebedingungen sind im beigefügten Serviceheft angegeben. 17 DE Dieses Elektrohaushaltsgerät ist entsprechend der EURichtlinie 2002/96/CE über Elektro- und ElektronikAltgeräte (WEEE) gekennzeichnet. Bitte sorgen Sie dafür, dass das Gerät ordnungsgemäß entsorgt wird, damit mögliche negative Auswirkungen auf Umwelt und Gesundheit vermieden werden, die bei einer unsachgemäßen Entsorgung des Altgerätes entstehen könnten. Das Symbol auf dem Produkt bedeutet, dass dieses Gerät nicht in den normalen Hausmüll gehört, sondern den jeweiligen kommunalen Rücknahmesystemen für Elektro- und Elektronik-Altgeräte übergeben werden muss. Die Entsorgung muss im Einklang mit den geltenden Umweltrichtlinien für die Abfallentsorgung erfolgen. Für nähere Informationen über Entsorgung und Recycling dieses Produktes wenden Sie sich bitte an Ihre kommunalen Einrichtungen (Umweltamt) oder an die Abfallentsorgungsgesellschaft Ihrer Stadt bzw. an Ihren Händler. PROBLEMLÖSUNGEN Das Induktionsfeld stößt ein Brummen aus.
• Normal. Der Lüfter der elektronischen Komponenten ist eingeschaltet. Das Kochfeld stößt ein leises pfeifendes Geräusch aus:
• Normal. In Abhängigkeit von der Häufigkeit, mit der die Induktoren eingesetzt werden, kann ein leises Pfeifen zu hören sein, wenn mehrere Kochfelder gleichzeitig bei höchster Leistungsstufe betrieben werden. Die Kochzonen halten keine konstante Kochtemperatur oder das Anbraten geht nicht schnell genug
• Sie sollten Kochgeschirr mit absolut flachem Boden verwenden. Wenn Licht zwischen dem Boden des Kochgeschirrs und dem Kochfeld durchdringt, wird die Hitze nicht richtig weitergeleitet.
• Der Boden des Kochgeschirrs muss den Durchmesser der Kochfläche völlig bedecken. Die Speisen kochen zu langsam
• Das falsche Kochgeschirr wurde ausgesucht. Wählen Sie ziemlich schweres Geschirr mit flachem Boden, dessen Durchmesser mindestens dem Durchmesser der Kochfläche entspricht. Leichte Kratzer oder Abreibungen erscheinen auf dem Glas Ihres Ceranfeldes.
• Es wurden die falschen Reinigungsmethoden angewendet, Kochgeschirr mit rauem Boden wurde benutzt oder raue Gegenstände wie Salz oder Sand befanden sich zwischen Kochtopf und Ceranfeld. Verwenden Sie die empfohlenen Reinigungsmethoden, vergewissern Sie sich, dass die Böden Ihrer Kochtöpfe und das Kochgeschirr sauber sind und achten Sie auf glatte Böden. Kleine Kratzer sind nicht mehr zu entfernen, aber sie werden im Laufe der Zeit mit einer guten Reinigung weniger sichtbar. Metallrückstände:
• Schieben Sie Aluminiumtöpfe nicht über die Kochflächen. Verwenden Sie die empfohlenen Reinigungsmethoden.
• Die falschen Reinigungsmittel/Gegenstände wurden verwendet, die Flecken bleiben auf der Oberfläche. Verwenden Sie den Schaber mit der Rasierklinge und die empfohlene Reinigungsmethode. Dunkle Flecken
• Verwenden Sie den Schaber mit der Rasierklinge und die empfohlene Reinigungsmethode. Helle Verfärbungen auf dem Ceranfeld
• Rückstände von Aluminium- oder Kupferpfannen, sowie Mineralablagerungen durch Wasser oder Lebensmittel können mit der Reinigungscreme entfernt werden. Geschmolzener Zucker oder Plastik
• Lesen Sie den Abschnitt zur Reinigung und Pflege des Ceranfeldes. Das Ceranfeld funktioniert nicht.
• Größere Überlaufreste oder ein Gegenstand bedecken mindestens 2 Tasten für mehr als 10 Sekunden. Reinigen Sie die Oberfläche oder entfernen Sie den Gegenstand.
• Das Bedienfeld ist durch die Sperrfunktion blockiert. Um die Sperre aufzuheben, drücken Sie die Taste “Sperrfunktion” Das Ceranfeld lässt sich nicht ausschalten.
• Das Bedienfeld ist durch die Sperrfunktion blockiert. Um die Sperre aufzuheben, drücken Sie die Taste “Sperrfunktion”. Schauen Sie im Kapitel “Die verschiedenen Wärmestufen” unter dem Punkt über die “maximale Funktionsdauer” auf Seite 16 nach. Das Ceranfeld schaltet sich automatisch ab
• Größere Überlaufreste oder ein Gegenstand bedecken mindestens 2 Tasten für mehr als 10 Sekunden. Das Ceranfeld schaltet auf Sicherheitsbetrieb um und ein akustisches Signal ertönt, solange die Tasten bedeckt bleiben. Reinigen Sie die Oberfläche oder entfernen Sie den Gegenstand.
• Die Kochflächen schalten sich nach einer gewissen Zeit automatisch ab, wenn sie für längere Zeit in Betrieb sind. Siehe Kapitel “Die verschiedenen Wärmestufen” unter dem Punkt über die “maximale Funktionsdauer” auf Seite 16. Ein- und Abschaltphasen der Kochzonen
• Die Ein- und Abschaltphasen der Kochstellen variieren je nach der eingestellten Leistungsstufe - niedrige Leistung: kurze Einschaltphasen - hohe Leistung: lange Einschaltphasen Das Ceranfeld bzw. eine oder mehrere Kochflächen funktionieren nicht.
• Die Shunt-Brücken wurden nicht korrekt auf dem Klemmbrett positioniert. Lassen Sie durch einen Fachmann überprüfen, dass der elektrische Anschluss nach den Anweisungen auf Seite 14 erfolgt ist. Die Aufschrift “H” in der Restwärmeanzeige blinkt.
• Die Temperatur des elektronischen Moduls ist zu hoch. Lassen Sie durch einen Fachmann überprüfen, dass der Einbau nach den Anweisungen auf Seite 14 erfolgt ist. 18 DE ALGEMENE AANWIJZINGEN LEES AANDACHTIG DEZE GEBRUIKSAANWIJZING TENEINDE UW KOOKVLAK OPTIMAAL TE KUNNEN BENUTTEN. Wij raden u aan deze installatie- en gebruiksaanwijzing te bewaren voor toekomstige raadpleging, en vooraleer het kookvlak in te bouwen, hieronder het serienummer van het kookvlak te noteren voor een eventuele tussenkomst van onze naverkoopdienst. Identificatieplaatje (aan de onderkant van het kookvlak) Productcode: Serienummer
