BEDIENUNGSANLEITUNG Outdoor 86655 UNOLD

Bedienungsanleitung Modell 86655/86656

Stand: November 2024 /nr

Copyright ©

Mannheimer Straße 4

68766 Hockenheim

Telefon [phone]

Telefax +49 (0)6205/9418-12

E-Mail [e-mail]

Internet www.unold.de

INHALTSVERZEICHNIS

Bedienungsanleitung Modell 86655/86656

Technische Daten 10

Symbolerklärung....10

Für Ihre Sicherheit.... 11

Lieferumfang....14

Montage 15

aufladen 16

Bedienen 17

Reingen und Pflegen.... 18

Garantiebestimmungen 20

Informationen für den Fachhandel.... 20

Entsorgung / Umweltschutz 21

Service-Adressen 22

Technische gegevens 44

Weitere Informationen zu unserem Sortiment erhalten Sie unter www.unold.de

1 2 3

4 5 6 7 8 9

DE Ab Seite 8

1	Lichtring
2	Abdeckgitter
3	Öffnung für Wandmontage
4	Bedientaste
5	Schraube
6	Hintere Abdeckung
7	Ladestandanzeige
8	Ladebuchse
9	Halterung

EN Page 17

BEDIENUNGSANLEITUNG MODELL 86655/86656

TECHNISCHE DATEN

Maße: Ca. 27,3 x 28,4 x 17,2 cm (B/T/H)

Gewicht: Ca. 1,87 kg

Flügelrad: Durchmesser ca. 18,5 cm

Kabellänge: USB-C-Kabel ca. 80 cm,

USB-A-Adapter ca. 21 cm

Akku: 5 V, 6.000 mAh, Leistungsaufnahme 10 W

Material: Kunststoff/Metall

Farbe: 86655 schwarz, 86656 grün

Ausstattung: für Innen und Außen, Laufzeit ca. 3–12 Stunden

je nach Leistungsstufe, Ladezeit ca. 3–4 Stunden, 4 Geschwindigkeitsstufen, auch zur Wandmontage geeignet, zuschaltbares, dimmbares Ambiente-Licht

Zubehör: Bedienungsanleitung, 2 USB-Ladekabel ohne Steckernetzteil

Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design vorbehalten

SYMBOLERKLÄRUNG

Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen nach sich ziehen können oder zu Schäden am Gerät führen.

Bitte lesen Sie die folgenden Anweisungen und bewahren Sie diese auf.

Personen im Haushalt

1. Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
2. Kinder dürfen nicht mit dem Gerät spielen.
3. Reinigung und benutzerseitige Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.
4. Bewahren Sie das Gerät und das Kabel außerhalb der Reichweite von Kindern unter 8 Jahren auf.
5. Das Gerät an einem für Kinder unzugänglichen Ort aufbewahren.

Hinweis: Das Gerät wird ohne Steckernetzteil/USB-Ladegerät ausgeliefert. Um das Gerät aufzuladen, muss es jedoch über ein USB-Ladegerät mit dem Stromnetz verbunden werden. Hierbei gelten folgende Sicherheitshinweise im Umgang mit Elektrizität:

1. Beachten Sie unbedingt die Sicherheits- und Bedienhinweise des jeweiligen USB-Ladegerätes und halten Sie diese ein.

2. Achten Sie beim Anschluss des USB-Ladegerätes auf die richtige Netzspannung gemäß den Anforderungen des Ladegerätes.

3. Das USB-Ladegerät darf nicht mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem betrieben werden.

4. Das Gerät mit dem USB-Ladegerät nur in Innenräumen aufladen.

5. USB-Ladegerät vor Nässe, Hitze und direkter Sonneneinstrahlung schützen.
6. Begradigen Sie das Ladekabel immer auf die ganze Länge, um Schäden durch Überhitzung zu vermeiden.
7. Ziehen Sie das Ladekabel nur am Steckernetzteil aus der Steckdose. Keinesfalls direkt am Ladekabel ziehen.
8. Trennen Sie das USB-Ladegerät vom Stromnetz, wenn Sie es nicht benötigen.
9. Wenn Sie das Gerät zur Aufbewahrung beiseitelegen, wickeln Sie das Ladekabel keinesfalls um das Gerät. Andernfalls kann die Zuleitung beschädigt werden. Trennen Sie das Ladekabel vom Gerät, wenn das Gerät komplett aufgeladen ist.
10. Solange sich das Steckernetzteil des USB-Ladegerätes in der Steckdose befindet, stellt das Gerät, auch wenn es ausgeschaltet ist, in der Nähe von Wasser eine Gefahr dar.
11. Steckernetzteile dürfen keinesfalls mit nassen Händen berührt werden.
12. Stecken Sie keine Gegenstände in das Steckernetzteil. Es besteht die Gefahr eines Stromschlags durch Beschädigungen.
13. Achten Sie darauf, den Akku im Gerät nicht zu beschädigen, z. B. durch Herunterfallen, Stöße oder Vibrationen. Ein beschädigter Akku darf nicht mehr verwendet werden. Nehmen Sie im Zweifelsfall Kontakt mit unserem Kundendienst auf.
14. Laden Sie den Akku regelmäßig auf, um eine Tiefenentladung und somit einen eventuellen Defekt am Gerät zu vermeiden.
15. Achtung: Das mitgelieferte Ladekabel eignet sich nicht zur Datenübertragung!

Copyright UNOLD AG | www.unold.de

1. Wenn Flüssigkeit aus dem Akku austritt, sofort Schutzhandschuhe beim Umgang mit dem Gerät tragen. Gerät nicht mehr benutzen. Haut- und Augenkontakt vermeiden. Sollte es dennoch zu Haut- oder Augenkontakt kommen, sofort einen Arzt aufsuchen. Das Gerät ist ausschließlich für die Verwendung im privaten Haushalt bestimmt, nicht jedoch für den gewerblichen Bedarf.

Sicherheitshinweise zum sicheren Betrieb des Gerätes

1. Verwenden Sie das Gerät nicht in besonders staubhaltigen Räumen oder in der Nähe brennbarer Substanzen.

2. Betreiben oder laden Sie das Gerät keinesfalls, wenn es von einer kalten in eine wärmere Umgebung gebracht wird. Dabei entsteht Kondenswasser, das Schäden am Gerät verursachen kann. Warten Sie, bis das Gerät die jeweilige Raumtemperatur erreicht hat, bevor Sie es benutzen.

3. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Andernfalls kann der Akku beschädigt werden.

4. Das Gerätistausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungszwecke bestimmt, z. B.

■ in Teeküchen in Geschäften, Büros oder sonstiger Arbeitsstätten,
■ zur Verwendung durch Gäste in Hotels, Motels oder sonstigen Beherbergungsbetrieben,
■ in Privatpensionen oder Ferienhäusern.

1. Achten Sie darauf, das Ladekabel nicht einzuklemmen oder über Ecken zu ziehen, um Schäden an dem Kabel zu vermeiden.

2. Keinesfalls die Finger oder Gegenstände wie Nadeln, Stifte usw. durch das Korbgitter in das Innere des Gerätes führen – Verletzungsgefahr!

3. Achten Sie darauf, dass sich lange Haare nicht im Flügelrad verfangen können.

Copyright UNOLD AG | www.unold.de

1. Prüfen Sie regelmäßig das Gerät, den Stecker und das Ladekabel auf Verschleiß oder Beschädigungen. Bei Beschädigung des Ladekabels oder anderer Teile senden Sie das Gerät bitte zur Überprüfung und Reparatur an unseren Kundendienst. Unsachgemäße Reparaturen können zu erheblichen Gefahren für den Benutzer führen und haben den Ausschluss der Garantie zur Folge.
2. Um Schäden zu vermeiden, darf das Gerät nicht mit Zubehör anderer Hersteller oder Marken benutzt werden.
3. Nach Gebrauch sowie vor dem Reinigen den Netzstecker des Ladegerätes aus der Steckdose ziehen. Das Gerät keinesfalls unbeaufsichtigt lassen, wenn der Netzstecker eingesteckt ist.

Keinesfalls die Finger oder Gegenstände wie Nadeln, Stifte usw. durch die Öffnungen in das Innere des Gerätes führen – Verletzungsgefahr!

Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, unsachgemäßer oder fehlerhafter Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.

LIEFERUMFANG

Ventilatorgehäuse, Schrauben 2 x, Halterung

MONTAGE

1. Entfernen Sie alle Verpackungsmaterialien und ggf. Transportsicherungen. Halten Sie Verpackungsmaterial von Kindern fern – Erstickungsgefahr! Entsorgen Sie Verpackungsmaterialen gemäß den vor Ort geltenden Richtlinien.

2. Prüfen Sie das Gerät auf Beschädigungen. Nehmen Sie das Gerät bei sichtbaren Beschädigungen nicht in Betrieb, sondern wenden Sie sich an unseren Kundenservice.

3. Prüfen Sie, ob alle aufgeführten Zubehörteile vorhanden sind.

4. Reinigen Sie alle Teile mit einem feuchten Tuch, wie im Kapitel „Reinigen und Pflegen“ beschrieben.

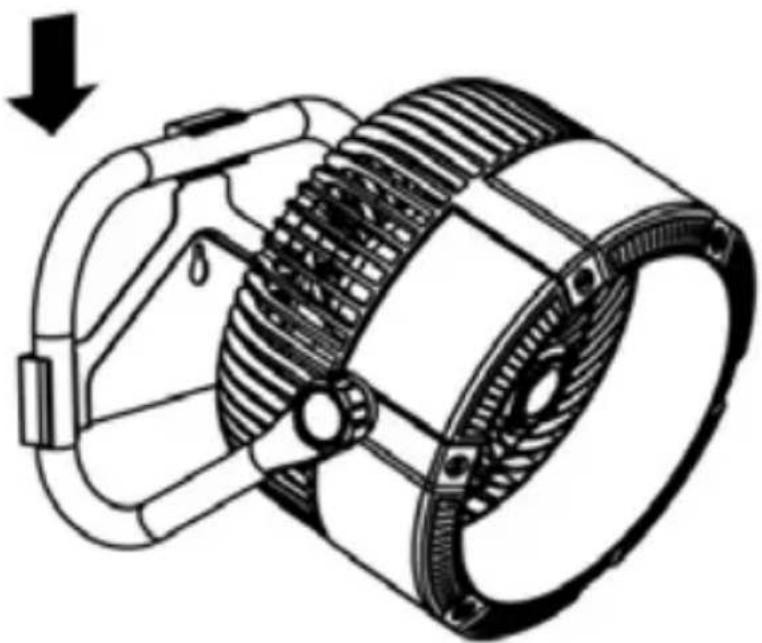

5. Setzen Sie das Ventilatorgehäuse in die Halterung ein. Dabei zeigt das Bedienelement nach hinten. Stecken Sie jeweils eine der beiden Schrauben links und rechts in die Öffnung an der Halterung und drehen Sie die Schrauben fest. Ggf. müssen Sie hier etwas Druck ausüben.

6. Die Halterung kann bei Bedarf an einer stabilen, ebenen Wand montiert werden. In der Mitte der Halterung befindet sich die entsprechende Öffnung für eine Schraube zur sicheren Wandmontage (siehe Abbildung). Verwenden Sie ggf. einen Dübel für sicheren Halt.

1. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist.
2. Schließen Sie das USB-Ladekabel am Ladeanschluss des Gerätes an. Verwenden Sie ggf. den beiliegenden USB-Adapter.
3. Verbinden Sie das andere Ende des Ladekabels mit einem USB-Ladegerät.
4. Stecken Sie den Stecker des USB-Ladegeräts in eine Steckdose (220–240 V\~, 50 Hz).
5. Achten Sie darauf, dass alle Kabel korrekt angeschlossen sind, da das Gerät sonst nicht richtig aufgeladen werden kann.
6. Die Kontrollleuchte am Gerät leuchtet und zeigt an, dass das Gerät geladen wird. Sobald der Ladevorgang beendet ist, leuchtet die Kontrollleuchte nicht mehr (Dauer ca. 3–4 Stunden).
7. Um Schäden am Akku zu vermeiden, sollte das Gerät nicht länger als 12 Stunden aufgeladen werden.
8. Je nach verwendeter Stufe kann das Gerät 3–12 Stunden genutzt werden, bevor es erneut aufgeladen werden muss.
9. Die Ladestandanzeige zeigt die verbleibende Akkukapazität an. Sinkt der Ladestand, erlöschen die LEDs nacheinander. Blinkt die letzte LED, ist der Akku leer und das Gerät muss aufgeladen werden.
10. Tipps: Das Gerät kann auch mit einem anderen USB-Ladekabel aufgeladen werden, solange dieses den technischen Spezifikationen entspricht. Bitte wenden Sie sich im Zweifelsfall an unseren technischen Kundendienst.
11. Es ist auch möglich, das mitgelieferte Ladekabel an einen USB-Port eines Computers anzuschließen und das Gerät auf diese Weise aufzuladen. Aus technischen Gründen kann dieser Ladevorgang allerdings sehr lange dauern, sodass wir das Aufladen mit einem USB-Ladegerät empfehlen.

Keinesfalls die Finger oder Gegenstände wie Nadeln, Stifte usw. durch die Öffnungen in das Innere des Gerätes führen – Verletzungsgefahr!

1. Vergewissern Sie sich, dass das Gerät aufgeladen ist.
2. Auch während des Ladevorgangs ist es möglich, das Gerät zu nutzen.

Geschwindigkeit

1. Drücken Sie die EIN/AUS-Taste so oft, bis das Gerät im gewünschten Geschwindigkeitsmodus arbeitet. Es stehen 4 Geschwindigkeitsstufen zur Verfügung:

■ Stufe 1 leichter Wind
■ Stufe 2 mittlerer Wind
■ Stufe 3 starker Wind
■ Stufe 4 wechselnde Stärken zwischen leicht und stark

Licht

1. Sie können die gewünschte Lichtintensität des Lichtrings einstellen. Drücken Sie die Bedientaste zweimal direkt hintereinander, um das Licht einzuschalten (dies ist auch ohne Ventilatorbetrieb möglich).
2. Halten Sie die Taste dann so lange gedrückt, bis die Lichtintensität Ihren Wünschen entspricht und lassen Sie dann die Taste los.

Neigewinkel

1. Um den gewünschten Neigewinkel einzustellen, lösen Sie die beiden Schrauben der Halterung etwas, richten das Gehäuse wie gewünscht aus und ziehen die Schrauben wieder fest.

Ausschalten

1. Schalten Sie das Gerät am EIN/AUS-Schalter aus, wenn Sie es nicht mehr benötigen.

REINGEN UND PFLEGEN

Schalten Sie das Gerät aus.

Warten Sie, bis das Flügelrad vollständig zum Stillstand gekommen ist.

Das Gerät darf keinesfalls in Wasser getaucht werden. Motor oder elektrische Bauteile des Gerätes dürfen nicht feucht werden.

1. Verwenden Sie grundsätzlich keine scharfen Scheuermittel, Stahlwolle, metallischen Gegenstände, heißen Reinigungsmittel oder Desinfektionsmittel.
2. Wischen Sie Gehäuse und Gitter des Ventilators mit einem leicht feuchten Tuch ab.

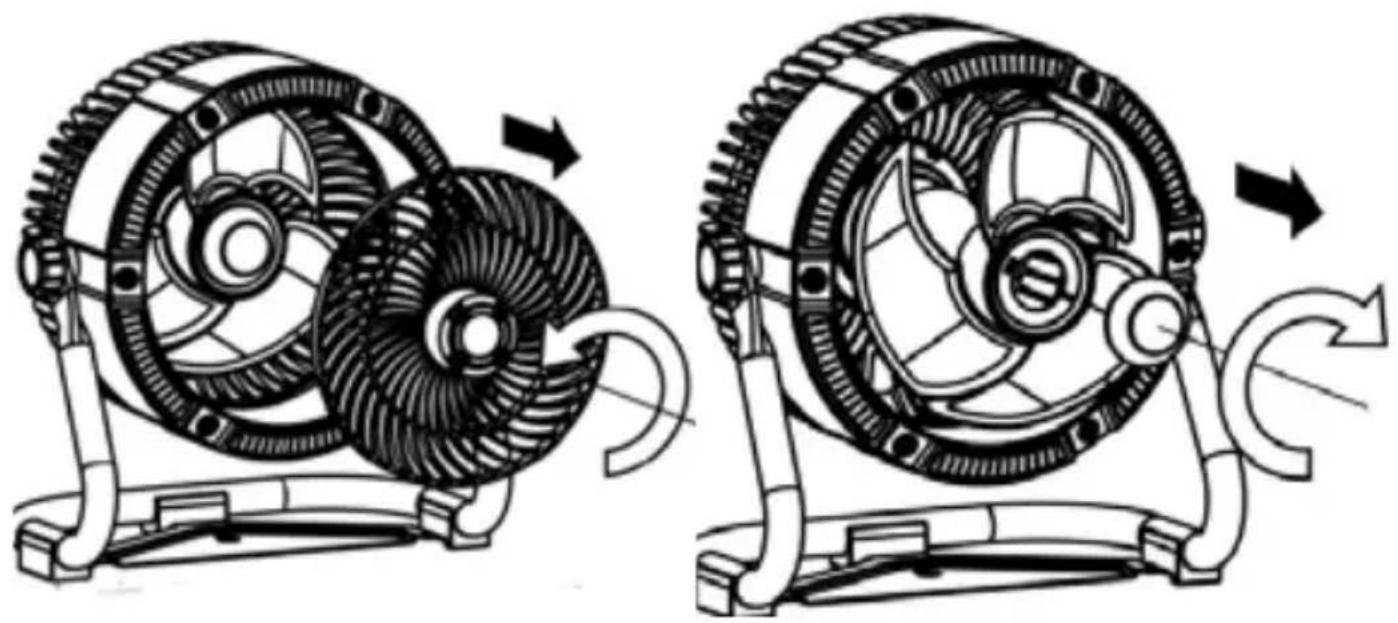

3. Um eine einwandfreie Funktion zu gewährleisten, müssen das Abdeckgitter und das Flügelrad von Zeit zu Zeit gereinigt werden. Drehen Sie das Abdeckgitter gegen den Uhrzeigersinn, bis es sich aus dem Gehäuse lösen lässt. Halten Sie dann das Flügelrad mit einer Hand fest und drehen Sie mit der anderen die Fixierschraube im Uhrzeigersinn heraus, wie in der Abbildung zu sehen. Ziehen Sie das Flügelrad gerade von der Welle herunter.

1. Reinigen Sie Abdeckgitter und Flügelrad vorsichtig, z. B. mit einem weichen Tuch oder durch Absaugen mit einem Staubsauger. Achtung, beide Bauteile sind nicht spülmaschinengeeignet! Setzen Sie anschließend das Flügelrad wieder auf die Welle, schrauben Sie es fest und befestigen Sie das Abdeckgitter wieder durch eine Drehung im Uhrzeigersinn, bis es hörbar einrastet. Das Gerät darf nur mit ordnungsgemäß montiertem Abdeckgitter betrieben werden.

2. Bewahren Sie den Ventilator an einem trockenen und sicheren Ort auf, um ihn vor Staub, Stößen, Hitze und Feuchtigkeit zu schützen. Wir empfehlen, die Originalverpackung aufzubewahren und das Gerät darin zu verstauen, wenn es nicht benötigt wird.

GARANTIEBESTIMMUNGEN

Wir gewähren auf dieses Gerät der Marke UNOLD eine Garantie von 24 Monaten — bei gewerblichem Gebrauch 12 Monate — ab dem Kaufdatum, für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit beheben wir Material- und Herstellungsfehler nach unserem Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sich bitte an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sie bitte zusammen mit einer Kopie des maschinell erstellten Kaufbelegs, auf dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt an unseren Kundendienst. Auf unserer Internetseite https://unold.de/pages/rucksendungen können Sie sich einen Rücksendeschein ausdrucken (nur für Einsendungen aus Deutschland und Österreich). Von der Garantie ausgeschlossen sind Schäden durch Verschleiß, unsachgemäße Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden. Diese Herstellergarantie beschränkt weder Ihre gesetzlichen Rechte noch Ihre Ansprüche gegenüber dem Verkäufer oder Händler aus dem Kaufvertrag gemäß den Bestimmungen des Bürgerlichen Gesetzbuches (BGB). Ihre gesetzlichen Rechte als Verbraucher, insbesondere Ihre Rechte auf Gewährleistung und die gesetzlichen Mängelansprüche gemäß §§ 437 ff. BGB, bleiben unberührt.

UNOLD AG, Mannheimer Straße 4, D-68766 Hockenheim

INFORMATIONEN FÜR DEN FACHHANDEL

Hiermit erklärt die UNOLD AG, dass sich der Ventiatlor 86655/86656 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EC) und der

Niederspannungsrichtlinie (2006/95/EC) befindet.

Hockenheim, 25.8.2024

UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim

ENTSORGUNG / UMWELTSCHUTZ

Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer hergestellt. Regelmäßige Wartung und fachgerechte Reparaturen durch unseren Kundendienst können die Nutzungsdauer des Gerätes verlängern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist, beachten Sie bitte: Dieses Produkt darf nicht zusammen mit dem normalen Hausmüll entsorgt werden. Es besteht eine gesetzliche Bestimmung, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkumulatoren getrennt vom Hausmüll zu entsorgen. Sie erkennen diese Altgeräte durch das nebenstehende Symbol der durchgestrichenen Mülltonne (WEEE-Symbol). Sie müssen daher dieses Produkt an einer ausgewiesenen Sammelstelle zum Recycling von elektrischen oder elektronischen Geräten abliefern. Durch das separate Sammeln und Recyceln von Abfallprodukten helfen Sie mit, die natürlichen Ressourcen zu schonen und stellen sicher, dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird. Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich. Verbrauchte Batterien oder Akkumulatoren gehören nicht in den Hausmüll. Bitte entsorgen Sie diese über Ihren Elektrohändler oder die jeweilige kommunale Sammelstelle. Alte Batterien und alte Akkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, müssen gemäß Elektrogesetz § 10 Absatz 1 Satz 2 vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei getrennt werden. Ist dies nicht möglich, nehmen Sie bitte Kontakt mit unserem Kundenservice auf.

Sie möchten innerhalb der Garantiezeit ein Gerät zur Reparatur einsenden? Auf unserer Internetseite https://unold.de/pages/rucksendungen können Sie sich einen Rücksendeschein ausdrucken, um damit das Paket kostenlos bei der Post abzugeben (nur für Einsendungen aus Deutschland und Österreich).

SCHWEIZ

MENAGROS AG

Hauptstr. 23

CH 9517 Mettlen

Telefon [phone]

Telefax [phone]

E-Mail [e-mail]

Internet www.bamix.ch

POLEN

Quadra-Net

Dziadoszanska 10

61-248 Poznań

Internet www.quadra-net.pl

Diese Anleitung kann im Internet unter www.unold.de heruntergeladen werden.
