BEDIENUNGSANLEITUNG VERSO POLAR Videotec

DE Deutsch - Bedienungsanleitung

Polykarbonat Gehäuse mit Seitenöffnung

1.1 Schreibweisen....5

2 Anmerkungen zum Copyright und Informationen zu den Handelsmarken ....5

3 Sicherheitsnormen....5

4 Identifizierung....7

4.1 Beschreibung und Bezeichnung des Produktes....7

4.1.1 VERSO 7

4.1.2 VERSO COMPACT 7

4.1.3 VERSO POLAR....7

4.2 Schildchen mit Produktkennzeichnung....7

5 Vorbereitung des Produktes auf den Gebrauch 8

5.1 Entfernen der Verpackung......8

5.2 Inhalt....8

5.3 Sichere Entsorgung der Verpackungsmaterialien 8

5.4 Auf die Installation vorbereitende Tätigkeiten 8

5.4.1 Befestigung der Halterung 8

6 Installation....9

6.1 Öffnen des Gehäuses....9

6.2 Installation der Kamera....9

6.3 Beschreibung der Platine....10

6.4 Anschluss der Stromversorgung 12

6.4.1 Kabelart....12

6.5 Installation der Version mit Doppelfilter für den Luftaustausch.... 12

6.6 Trockenmittelbeutel 12

7 Zubehör....13

7.1 Heizung 13

7.1.1 Installation der Heizung 13

7.2 Kameranetzteil....13

7.2.1 Installation des Netzteil für Kamera 13

7.3 Lüfter....14

7.3.1 Installation des Lüfters 14

8 Reinigung....14

8.1 Reinigung des Fensters und der Kunststoffteile 14

9 Informationen bezüglich Entsorgung und Recycling......14

10 Technische Daten 15

10.1 VERSO 15

10.1.1 Allgemeines....15

10.1.2 Mechanik....15

10.1.3 Elektrik....15

10.1.4 Umgebung....15

10.1.5 Zertifizierungen 15

10.2 VERSO COMPACT 16

10.2.1 Allgemeines 16
10.2.2 Mechanik....16
10.2.3 Elektrik....16
10.2.4 Umgebung 16
10.2.5 Zertifizierungen 16

10.3 VERSO POLAR.... 17

10.3.1 Allgemeines 17
10.3.2 Mechanik....17
10.3.3 Elektrik 17
10.3.4 Umgebung 17
10.3.5 Zertifizierungen ....17

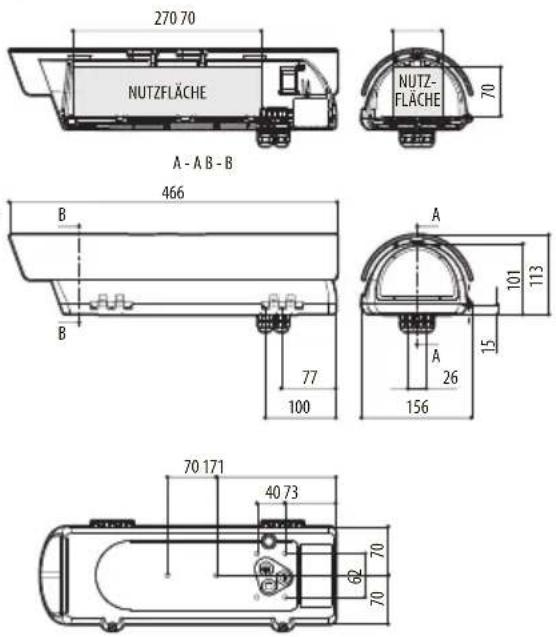

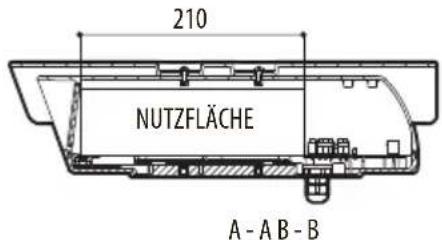

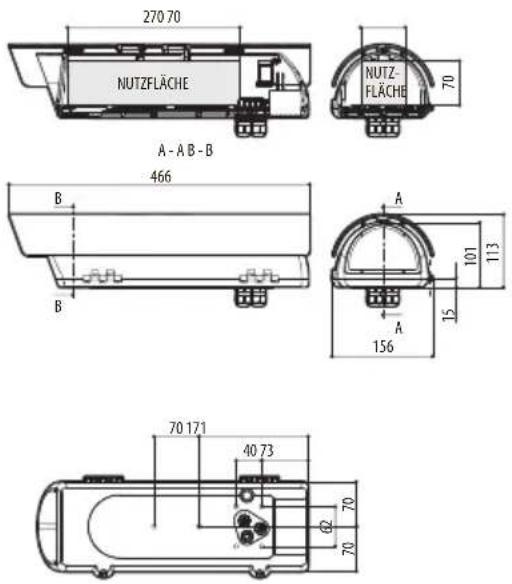

11 Technische Zeichnungen 18

1 Allgemeines

Vor der Installation und Anwendung dieses Produkts ist die gesamte mitgelieferte Dokumentation aufmerksam zu lesen. Zum späteren Nachschlagen das Handbuch in Reichweite aufbewahren.

1.1 Schreibweisen

GEFAHR!

Erhöhte Gefährdung.

Stromschlaggefahr. Falls nichts anderes angegeben, unterbrechen Sie die Stromversorgung, bevor die beschriebenen Arbeiten durchgeführt werden.

ACHTUNG!

Mittlere Gefährdung.

Der genannte Vorgang hat große Bedeutung für den einwandfreien Betrieb des Systems. Es wird gebeten, sich die Verfahrensweise durchzulesen und zu befolgen.

ANMERKUNG

Beschreibung der Systemmerkmale. Eine sorgfältige Lektüre wird empfohlen, um das Verständnis der folgenden Phasen zu gewährleisten.

2 Anmerkungen zum Copyright und Informationen zu den Handelsmarken

Die angeführten Produkt- oder Firmennamen sind Handelsmarken oder eingetragene Handelsmarken.

3 Sicherheitsnormen

ACHTUNG! Die Installation und Wartung der Vorrichtung ist technischen Fachleuten vorbehalten.

- ACHTUNG! Die elektrische Anlage, an der die Einheit angeschlossen ist, muss mit einem automatischen zweipoligen Schutzschalter versehen werden. Der Schalter für die mit Netzspannung betriebenen Einheiten muss eine Auslöseschwelle von max. 20A haben. Der Schalter für die mit Niederspannung betriebenen Einheiten muss eine Auslöseschwelle von max. 6A haben. Dieser Schalter muss vom Typ Listed sein. Zwischen den Schutzschalter Kontakten muss mindestens ein Abstand von 3mm vorhanden sein. Der Schalter muss eine Schutzeinrichtung gegen Erde Fehlerstrom (Differenzial) und gegen Überstrom haben (magnetothermisch).

• Der Hersteller lehnt jede Haftung für eventuelle Schäden ab, die aufgrund unsachgemäßer Anwendung der in diesem Handbuch erwähnten Geräte entstanden ist. Ferner behält er sich das Recht vor, den Inhalt ohne Vorkündigung abzuändern. Die Dokumentation in diesem Handbuch wurde sorgfältig ausgeführt und überprüft. Der Hersteller kann dennoch keine Haftung für die Verwendung übernehmen. Dasselbe gilt für jede Person oder Gesellschaft, die bei der Schaffung oder Produktion von diesem Handbuch miteinbezogen ist.
• Unterbrechen Sie die Stromversorgung, bevor die beschriebenen Arbeiten durchgeführt werden.
• Es dürfen keine Kabel mit Verschleiß- oder Alterungsspuren verwendet werden.
• Unter keinen Umständen dürfen Veränderungen oder Anschlüsse vorgenommen werden, die in diesem Handbuch nicht genannt sind. Der Gebrauch ungeeigneten Geräts kann die Sicherheit des Personals und der Anlage schwer gefährden.
• Es dürfen nur Original-Ersatzteile verwendet werden. Nicht originale Ersatzteile können zu Bränden, elektrischen Entladungen oder anderen Gefahren führen.

• Die nationalen Vorschriften für die Installation der Einrichtung sind einzuhalten.
- Die Einrichtung ist für die dauerhafte Befestigung und Verbindung in ein Gebäude oder eine andere geeignete Struktur konzipiert. Vor jeder Operation muss die Einrichtung dauerhaft befestigt und verbunden werden.
- Vor der Installation ist anhand des Kennzeichnungsschildes nachzuprüfen, ob das gelieferte Material die gewünschten Eigenschaften (4.2 Schildchen mit Produktkennzeichnung, Seite 7).
- Jede Art in das Produkt installierbares Gerät muss den geltenden Sichereitsnormen genügen.
- Bei einer Installation vom Typ NEMA TYPE 4X müssen die Kabelverschraubungen des Produkts durch Kabelverschraubungen vom Typ NEMA TYPE 4X ersetzt werden.
- Benutzen Sie für alle Verbindungen Kabel, die bis mindestens 75°C hitzebeständig sind.
- Das Produkt kann nur für entsprechend zertifizierte Kameras benutzt werden, die gemäß IEC/UL 60950-1 oder IEC/UL 62368-1 (7W max).
• Die elektrische Anlage muss mit einem Netztrennschalter versehen sein, der im Bedarfsfall sofort erkannt und gebraucht werden kann.
- Für den Anschluss der Versorgungsleitung den entsprechenden Anschlusskasten verwenden (UPTJBUL). Für weitere Informationen siehe Bedienungs- und Installationshandbuch des Produktes.

• Für den Anschluss der Netzleiter an die Klemmen Listed-Kabelschuhe verwenden. Die Kabelschuhe müssen für die Art der Installation geeignet sein. (von -20°C a +80°C min., V-0). Beispiele für Kabelschuhe: RP, BP o YP (Cembre).
  • Die Installationskategorie (auch als Überspannungskategorie bezeichnet) gibt den Pegel der Netzspannungsstöße an, denen die Ausrüstung ausgesetzt ist. Die Kategorie hängt vom Installationsort der Ausrüstung und von den externen Schutzeinrichtungen gegen Spannungsstöße ab. Ausrüstungen in einer gewerblichen Umgebung, die direkt mit den Hauptzweigen der Versorgungsanlage verbunden sind, gehören zur Installationskategorie III. In diesem Fall ist eine Abstufung auf Installationskategorie II erforderlich. Alternativ können UL listed Überspannungsschutzvorrichtungen (SPD) von Fase zu Nullleiter und von Nullleiter zur Erde geführt werden. UL-gelistete Überspannungsschutzvorrichtungen sind für die wiederholte Begrenzung kurzzeitig auftretender Spannungsspitzen und für die folgenden nominellen Betriebsbedingungen auszulegen: Typ 2 (Dauerhaft angeschlossene Überspannungsschutzvorrichtungen für die Installation auf der Ladungsseite der Hilfseinrichtung); Nennentladestrom (In) 20kA min. Benutzt werden können beispielsweise: FERRAZ SHAWMUT, STT2240SPG-CN, STT2BL240SPG-CN, spezifiziert für 120Vac/240Vac, (In=20kA). Der maximale Abstand zwischen dem Einbau und der Abkürzung ist 5m.

4 Identifizierung

4.1 Beschreibung und Bezeichnung des Produktes

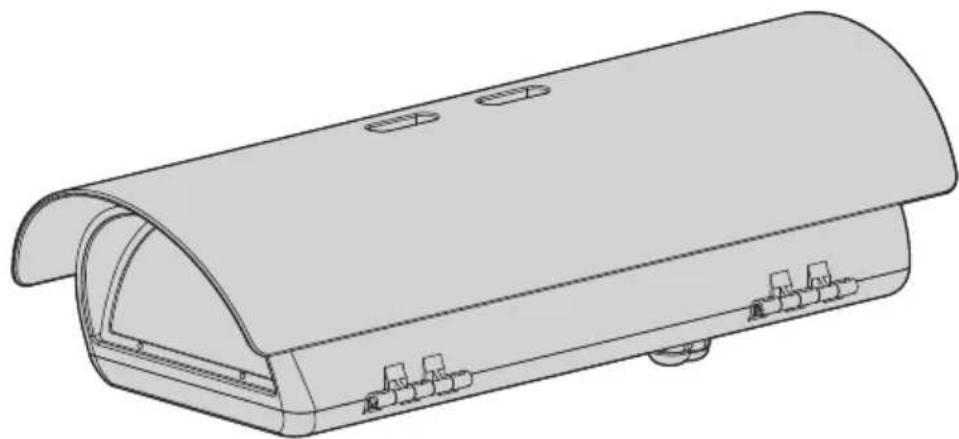

4.1.1 VERSO

Robustes, vandalensicheres Gehäuse, das zur Vereinfachung von Installation und Wartung konstruiert ist und vollständigen Schutz gegen alle Umgebungsbedingungen bietet.

Dank seinen Abmessungen eignet es sich für eine Vielzahl Kombinationen von Kameras und Optiken.

Vollständig aus dem neuesten und widerstandsfähigsten Technoplymer hergestellt, ist es sehr schlagfest und schützt wirksam vor Witterungseinflüssen und UV-Strahlungen.

Äußerst einfache Installation, durch die seitliche Öffnung wird der Zugang zur Videokamera, den Optiken und allen innenliegenden Anschlüssen erleichtert.

das Gehäuse bietet mit der Wandhalterung, der Halterung mit innerer Kabelführung und dem Schwenk-Neige-Kopf mehrere Montagevarianten an.

4.1.2 VERSO COMPACT

Vollständig aus dem neuesten und widerstandsfähigsten Technoplymer hergestellt, ist es sehr schlagfest und schützt wirksam vor Witterungseinflüssen und UV-Strahlungen.

4.1.3 VERSO POLAR

Das Gehäse ist mit einem hochleistenden Heizungssystem mitgeliefert, das die Verwendung auch in strengsten Temperaturen bis zu -55°C ermöglicht.

4.2 Schildchen mit Produktkennzeichnung

Siehe das Label auf dem Produkt.

5 Vorbereitung des Produktes auf den Gebrauch

Jede vom Hersteller nicht ausdrücklich genehmigte Veränderung führt zum Verfall der Gewährleistungsrechte.

5.1 Entfernen der Verpackung

Bei der Lieferung des Produktes ist zu prüfen, ob die Verpackung intakt ist oder offensichtliche Anzeichen von Stürzen oder Abrieb aufweist.

Bei offensichtlichen Schadensspuren an der Verpackung muss umgehend der Lieferant verständigt werden.

Im Falle der Rückgabe des nicht korrekt funktionierenden Produktes empfiehlt sich die Verwendung der Originalverpackung für den Transport.

Bewahren Sie die Verpackung auf für den Fall, dass das Produkt zur Reparatur eingesendet werden muss.

5.2 Inhalt

Prüfen Sie, ob der Inhalt mit der nachstehenden Materialliste übereinstimmt:

• Gehäuse
  • Innensechskantschlüssel:

• Sechskantschlüssel

• Abstandsstücke
  • Dichtungen für Kabelverschraubungen
  • Kabelverschraubungen (x3)
• Schrauben
  • Schrauben für Kamera

- Bedienungslanleitung

5.3 Sichere Entsorgung der Verpackungsmaterialien

Die Verpackungsmaterialien sind vollständig wiederverwertbar. Es ist Sache des Installationstechnikers, sie getrennt, auf jeden Fall aber nach den geltenden Vorschriften des Anwendungslandes zu entsorgen.

5.4 Auf die Installation vorbereitende Tätigkeiten

5.4.1 Befestigung der Halterung

Das Produkt muss mit geeigneten Mitteln befestigt werden. Die Befestigungsmittel müssen die mechanische Festigkeit beim Anlegen von mindestens dem 4-fachen Gesamtgewicht des Gerätes garantieren.

6 Installation

6.1 Öffnen des Gehäuses

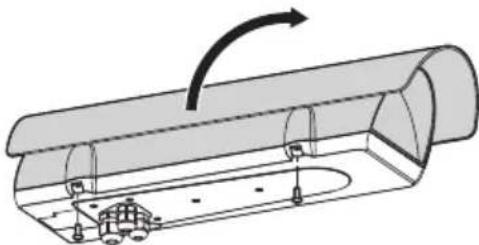

Die beiden an der Flanke befindlichen Schrauben abdrehen, nun die Haube und den oberen Korpus um die Achse der Öffnungsscharniere drehen.

Nach Beendigung der Installation und der Verkabelung das Produkt wieder schließen.

6.2 Installation der Kamera

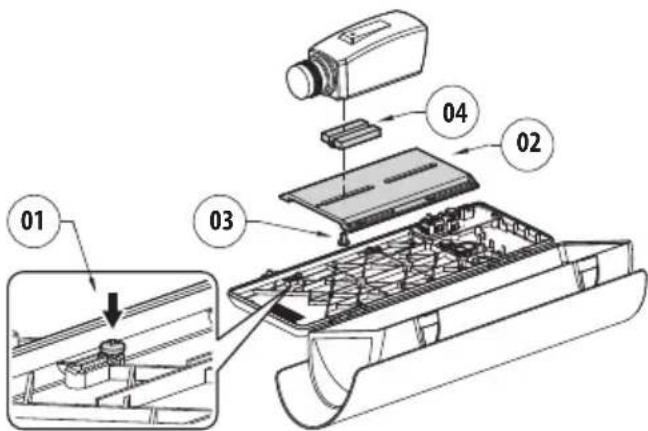

Das Gehäuse nach der Erläuterung im zugehörigen Kapitel öffnen (6.1 Öffnen des Gehäuses, Seite 9).

Die Befestigungsschrauben teilweise lösen (01).

Nun den Innerschlitten (02) soweit gleiten lassen, bis seine Bohrungen mit den Befestigungsschrauben übereinstimmen.

Befestigen Sie die Kamera mit der 1/4"-Schraube (03). Falls erforderlich, kommen die mitgelieferten Distanzstücke zum Einsatz, um Kamera und Optik korrekt unterzubringen. (04).

Den internen Schlitten wieder an Ort und Stelle bringen und die zuvor gelockerten Schrauben festziehen.

Die Schutzummantelung der Leiter entfernen und die Leiter an die Klemme anschließen (Kameraversorgung, 6.3 Beschreibung der Platine, Seite 10).

Die Leiter des Kabels für die Versorgung der Kamera müssen in Klemmennähe fest miteinander mit einem Kabelbinder verbunden werden. Die Versorgungskabel von den Signalkabeln getrennt halten.

6.3 Beschreibung der Platine

Den Erdungsschutzleiter an die zugehörige Stromversorgungsklemme anschließen.

Die Abbildung kann von der tatsächlichen Karte abweichen.

Je nach Geräteausführung verfügt die Karte möglicherweise nicht über alle Funktionen.

Abb. 5 VERSO (Ausführung mit Doppelfilter für den Luftau-stausch).

6.4 Anschluss der Stromversorgung

Das Erdungskabel muss um etwa 10mm länger sein, als die anderen beiden Kabel, um das ungewollte Lösen durch Ziehen des Kabels zu verhindern.

Die Kabel in das Gehäuse mittels der Kabeldurchführungen einführen. Die Kabelverschraubungen eignen sich für Leiter mit Durchmesser zwischen 5mm und 10mm. Der Kabelabschnitt im Gehäuse muss ausreichend lang sein, damit der Anschluss möglich ist. Ziehen Sie die Kabelverschraubungen in geeigneter Weisefest.

Die Schutzummantelung der Leiter entfernen und die Leiter an die Klemme anschließen (Platinenversorgung, 6.3 Beschreibung der Platine, Seite 10).

6.4.1 Kabelart

Die für den Anschluss an die Versorgungsleitung benutzte Kabelart muss für den vorgesehenen Gebrauch geeignet sein. Beachten Sie die geltenden nationalen Vorschriften bezüglich Elektroinstallationen.

6.5 Installation der Version mit Doppelfilter für den Luftaustausch

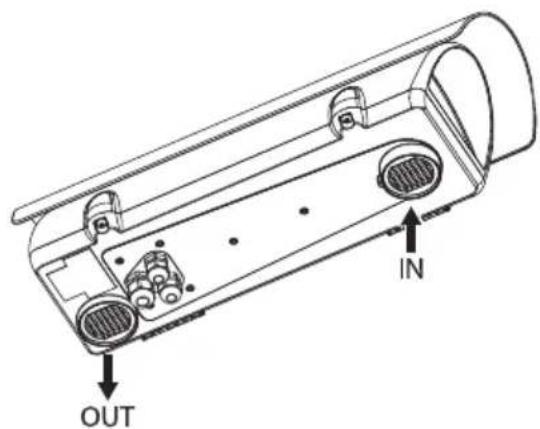

Während der Installation auf die Ausrichtung der Luftklappen am Lufteinlassfilter achten.

OUT IN

Abb. 7

Je nach Neigungswinkel des Gehäuses müssen die Luftklappen am Filter so ausgerichtet sein, dass bei Regen kein Wasser eindringen kann.

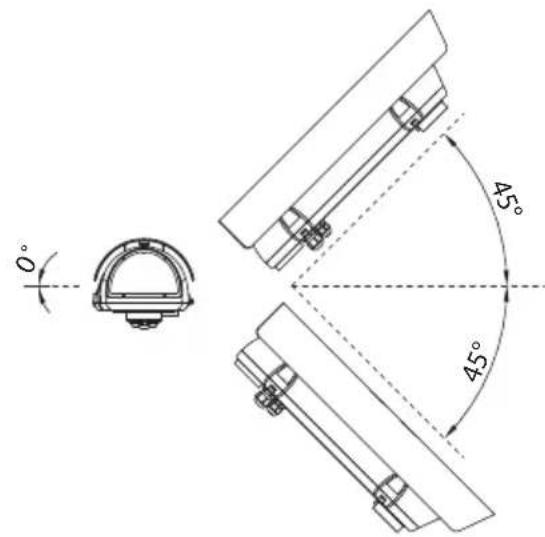

Das Gehäuse auf der Halterung gemäß den Neigungsbegrenzungen des Bildes installieren, um den Schutzgrad zu garantieren.

0° 45° 45°

Abb. 8 Maximale Neigung der Querachse: 0°. Maximale Neigung der Längsachse: ±45°.

6.6 Trockenmittelbeutel

Nehmen Sie den Trockenmittel- Salzbeutel aus seiner Verpackung und setzen Sie ihn in der Produkt.

7 Zubehör

Für weitere Details zur Konfiguration und zum Gebrauch beachten Sie bitte das Handbuch des entsprechenden Geräts.

7.1 Heizung

7.1.1 Installation der Heizung

Das Gehäuse nach der Erläuterung im zugehörigen Kapitel öffnen (6.1 Öffnen des Gehäuses, Seite 9).

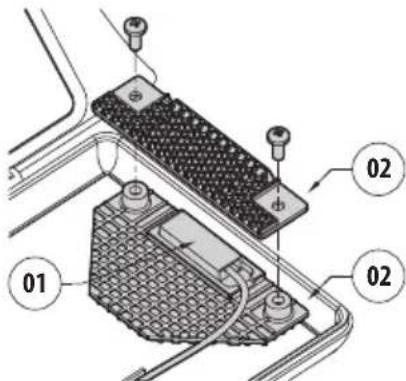

Reichen Sie den Heizungsdraht durch die vorgesehenen Halterungen.

Der vorverkabelte Heizwiderstand (01) muß, bevor er befestigt wird, zwischen die beiden Ableiter (02) gesetzt werden, damit der Kontakt gewährleistet ist und die Wärme richtig übertragen wird.

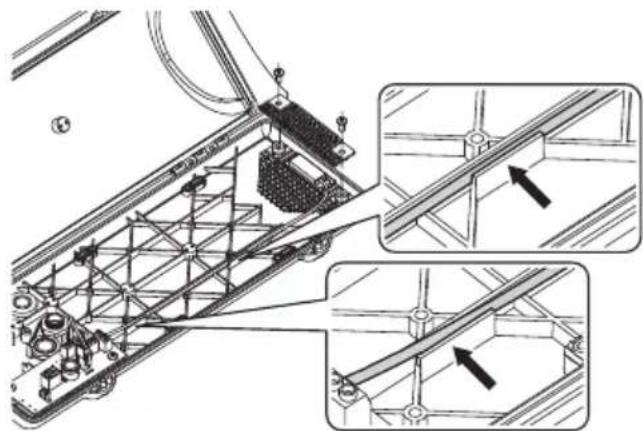

Befestigen Sie die Heizungsverkabelung an den vorgesehenen Stellen des Gehäusekörpers.

Den internen Schlitten wieder an Ort und Stelle bringen und die zuvor gelockerten Schrauben festziehen.

7.2 Kameranetzteil

7.2.1 Installation des Netzteil für Kamera

Wenn der Schaltkreis gespeist wird, muß auf Versorgungsspannungswert geachtet werden. Verwenden Sie das für den Einzelfall geeignete Netzgerät.

Verwendbare Netzteile:

• IN von 100Vac bis zu 240Vac, 50/60Hz - OUT 12Vdc, 1.25A

• IN 230Vac, 50Hz - OUT 24Vac, 50Hz, 400mA

Abb. 11 Kameranetzteil.

Das Gehäuse nach der Erläuterung im zugehörigen Kapitel öffnen (6.1 Öffnen des Gehäuses, Seite 9).

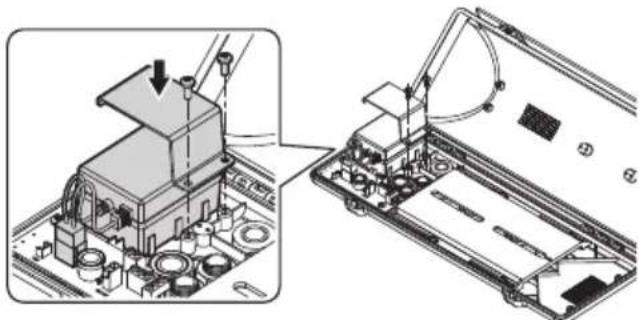

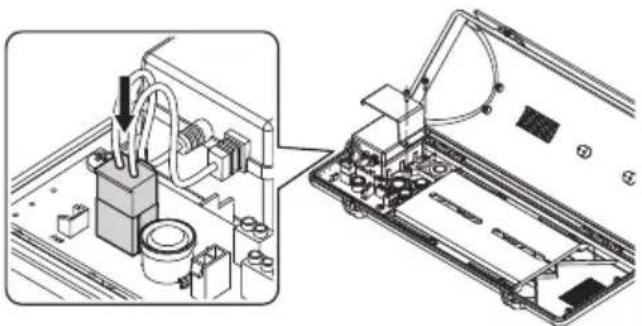

Bringen Sie das Netzteil an der vorgesehenen Stelle unter, und zwar in Höhe der Verstärkungs-rippen. Befestigen Sie das Netzgerät mit dem geeigneten Winkeleisen und den bei liegenden Schrauben am Gehäuse -korpus.

Am Ende der Montage die Verkabelung an die Klemme verinden (Verbinder für Netzteil, 6.3 Beschreibung der Platine, Seite 10).

7.3.1 Installation des Lüfters

Nicht anwendbar in den Ausführungen mit Doppelfilter für den Luftaustausch.

Wenn der Schaltkreis gespeist wird, muß auf Versorgungsspannungswert geachtet werden. Verwenden Sie das für den Einzelfall geeignete Netzgerät.

Der Lüfter ist nach der Anleitung einzubauen, damit die Luft im Gehäuseinnern richtig zirkulieren kann.

Das Gehäuse nach der Erläuterung im zugehörigen Kapitel öffnen (6.1 Öffnen des Gehäuses, Seite 9).

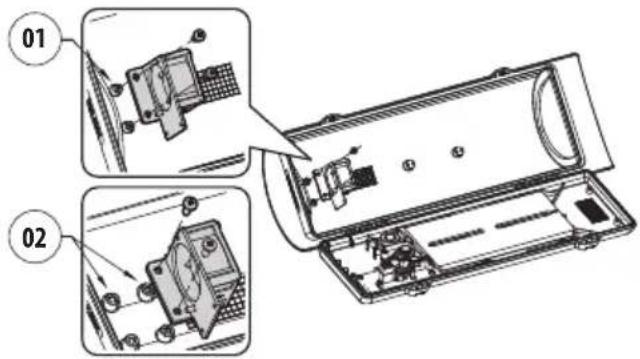

Benutzen Sie die mitgelieferten Schrauben und die winkelförmige Bügelhalterung zur Befestigung des Lüfters.

Bei dem VERSO Gehäuse ist nur eine Einbaulage des Lüfters vorgesehen (01). Bei dem VERSO COMPACT Gehäuse können zwei verschiedene Einbaulagen gewählt werden (01).

8.1 Reinigung des Fensters und der Kunststoffteile

Zu vermeiden sind Äthylalkohol, Lösungsmittel, hydrierte Kohlenwasserstoffe, starke Säuren und alkalische Lösungen. Diese Produkte können die behandelte Oberfläche beschädigen.

Es wird empfohlen, ein weiches Tuch und neutrale mit Wasser verdünnte Seife oder ein spezifisches Reinigungsmittel für Brillengläser zu verwenden.

9 Informationen bezüglich Entsorgung und Recycling

Die EU-Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) verpflichtet, dass diese Geräte nicht zusammenn mit festen Haushaltsabfällen entsorgt werden sollten. Diese besonderen Abfällen müssen separat gesammelt werden, um den Rückgewinnungsstrom und das Recycling der darin enthaltenen Materialien zu optimieren, sowie zur Minderung der Einwirkung auf die menschliche Gesundheit und Umwelt aufgrund des Vorhandenseins von potentiell gefährlichen Stoffen.

Das Symbol des gekreuzten Mullbehälters ist auf allen Produkten markiert, um sich daran zu erinnern.

Die Abfälle dürfen an die ausgewiesenen Müllsammelstellen gebracht werden. Andernfalls darf man es kostenlos an den Vertragshändler bringen, bei dem das Gerät gekauft wurde. Das kann beim Einkauf von neuen gleichartigen Produkten passieren oder auch ohne Verpflichtung eines Neukaufes, falls die Größe des Gerätes kleiner als 25 cm ist.

Mehr Informationen über die korrekte Entsorgung dieser Geräte erhalten Sie bei der entsprechenden Behörde.

10 Technische Daten

10.1 VERSO

10.1.1 Allgemeines

Hergestellt aus hochfestem Technopolymer (Polykarbonat)

Sonnenschutzdach aus ABS

Farbe RAL9002

Externe Schrauben aus rostfreiem Stahl

10.1.2 Mechanik

Innere Nutzabmessungen (WxH): 70x70mm

Innere Nutzlänge (mit oder ohne Zubehör): 270mm

Kabelverschraubungen: 3xM16

Polykarbonat-Fenster (WxH): 105x64mm

Einheitsgewicht: 1.5kg

10.1.3 Elektrik

Versorgungsspannung/Stromaufnahme (leere Version):

• Von 12Vdc bis zu 24Vdc, 1A max
• Von 12Vac bis zu 24Vac, 1A max, 50/60Hz
• Von 120Vac bis zu 230Vac, 400mA max, 50/60Hz

Versorgungsspannung/Stromaufnahme (Ausführung mit Heizung, Ton 15°C±3°C, Toff 22°C±3°C):

• Von 12Vdc bis zu 24Vdc, 5A max
• Von 12Vac bis zu 24Vac, 5A max, 50/60Hz
• Von 120Vac bis zu 230Vac, 700mA max, 50/60Hz

Versorgungsspannung/Stromaufnahme (Ausführung mit Lüfter im Dauerbetrieb für Heizungshilfe):

• 12Vdc, 400mA max
  • 24Vac, 200mA max, 50/60Hz
• Von 100Vac bis zu 240Vac, 40mA max, 50/60Hz (mit Wide-range Netzteil)

Versorgungsspannung/Stromaufnahme (Version mit Lüfter und Thermostat mit Doppelfilter für Luftwechsel, Ton 35°C±3°C, Toff 20°C±3°C):

• 12Vdc, 400mA max
  • 24Vac, 200mA max, 50/60Hz

Kameranetzteil:

• IN von 100Vac bis zu 240Vac, 50/60Hz - OUT 12Vdc, 1.25A
• IN 230Vac, 50Hz - OUT 24Vac, 50Hz, 400mA

10.1.4 Umgebung

Montage für den Innen- und Außenbereich

Betriebstemperatur (mit Heizung): Von -20^ C bis zu +60^ C

Chemikalienbeständigkeit

• Hohe Beständigkeit: Basen, Alkohol, Gas, Kohlenwasserstoffe
• Gute Beständigkeit: Organische Säuren, Anorganische Säuren, Öle
  • Geringe Beständigkeit: Lösungsmittel

10.1.5 Zertifizierungen

Elektrische Sicherheit (CE): EN60950-1, IEC60950-1, EN62368-1, IEC62368-1

Elektromagnetische Verträglichkeit (CE): EN50130-4, EN61000-6-3, EN55032 Klasse B, FCC Part. 15 Klasse B, ICES-003 Klasse B

Außenistallation (CE): EN60950-22, IEC 60950-22

Schutzart IP (EN60529):

• IP66/IP67 (mit Kabelverschraubungen)
• IP66/IP67 (mit Halterung mit innerer Kabelführung, mit Gummidichtungsringe)
  • IP55 (mit Halterung mit innerer Kabelführung)
• IP44 (für Modelle mit Doppelfilter für den Luftwechsel)

Schutzart IK (EN62262): IK10

UL- Zertifizierung:

• cULus Listed, TYPE 4X (mit Ausnahme für die Versionen mit Doppelfilter für den Luftaustausch)
  • UL94, V1 (Selbstlöschend)

EAC-Zertifizierung

10.2 VERSO COMPACT

10.2.1 Allgemeines

Hergestellt aus hochfestem Technopolymer (Polykarbonat)

Sonnenschutzdach aus ABS

Farbe RAL9002

Externe Schrauben aus rostfreiem Stahl

10.2.2 Mechanik

Innere Nutzabmessungen (WxH): 63x63mm

Innere Nutzlänge (mit oder ohne Zubehör): 210mm

Kabelverschraubungen: 2xM16

Polykarbonat-Fenster (WxH): 98x55mm

Einheitsgewicht: 1.1kg

10.2.3 Elektrik

Versorgungsspannung/Stromaufnahme (leere Version):

• Von 12Vdc bis zu 24Vdc, 1A max
• Von 12Vac bis zu 24Vac, 1A max, 50/60Hz
• Von 120Vac bis zu 230Vac, 400mA max, 50/60Hz

Versorgungsspannung/Stromaufnahme (Ausführung mit Heizung, Ton 15°C±3°C, Toff 22°C±3°C):

• Von 12Vdc bis zu 24Vdc, 5A max
• Von 12Vac bis zu 24Vac, 5A max, 50/60Hz
• Von 120Vac bis zu 230Vac, 700mA max, 50/60Hz

Versorgungsspannung/Stromaufnahme (Ausführung mit Lüfter im Dauerbetrieb für Heizungshilfe):

• 12Vdc, 400mA max
  • 24Vac, 200mA max, 50/60Hz
• Von 100Vac bis zu 240Vac, 40mA max, 50/60Hz (mit Wide-range Netzteil)

Kameranetzteil:

• IN von 100Vac bis zu 240Vac, 50/60Hz - OUT 12Vdc, 1.25A
• IN 230Vac, 50Hz - OUT 24Vac, 50Hz, 400mA

10.2.4 Umgebung

Montage für den Innen- und Außenbereich

Betriebstemperatur (mit Heizung): von -20^ bis zu +60^

Chemikalienbeständigkeit

• Hohe Beständigkeit: Basen, Alkohol, Gas, Kohlenwasserstoffe
• Gute Beständigkeit: Organische Säuren, Anorganische Säuren, Öle
  • Geringe Beständigkeit: Lösungsmittel

10.2.5 Zertifizierungen

Elektrische Sicherheit (CE): EN60950-1, IEC60950-1, EN62368-1, IEC62368-1

Elektromagnetische Verträglichkeit (CE): EN50130-4, EN61000-6-3, EN55032 Klasse B, FCC Part. 15 Klasse B, ICES-003 Klasse B

Außenistallation (CE): EN60950-22, IEC 60950-22

Schutzart IP (EN60529):

• IP66 (mit Kabelverschraubungen)
- IP66 (mit Halterung mit innerer Kabelführung, mit Gummidichtungsringe)

Schutzart IK: EN62262, IK10

UL- Zertifizierung:

• cULus Listed, TYPE 4X
• UL94, V1 (Selbstlöschend)

EAC-Zertifizierung

10.3 VERSO POLAR

10.3.1 Allgemeines

Hergestellt aus hochfestem Technopolymer (Polykarbonat)

Sonnenschutzdach aus ABS

Farbe RAL9002

Externe Schrauben aus rostfreiem Stahl

10.3.2 Mechanik

Innere Nutzabmessungen (WxH): 70x70mm

Innere Nutzlänge (mit oder ohne Zubehör): 270mm

Kabelverschraubungen: 3xM16 (vernickeltem Messing für die Außenanschlüsse)

Polykarbonat-Fenster (WxH): 105x64mm

Einheitsgewicht: 1.5kg

10.3.3 Elektrik

Versorgungsspannung/Stromaufnahme (Ausführung mit Heizung, Ton 15°C±3°C, Toff 22°C±3°C):

• Von 12Vdc bis zu 24Vdc, 5A max
• Von 12Vac bis zu 24Vac, 5A max, 50/60Hz
• Von 120Vac bis zu 230Vac, 700mA max, 50/60Hz

Kameranetzteil:

• IN von 100Vac bis zu 240Vac, 50/60Hz - OUT 12Vdc, 1.25A
• IN 230Vac, 50Hz - OUT 24Vac, 50Hz, 400mA

10.3.4 Umgebung

Montage für den Innen- und Außenbereich

Betriebstemperatur (mit Heizung): Von -55°C bis zu +60°C

Chemikalienbeständigkeit

• Hohe Beständigkeit: Basen, Alkohol, Gas, Kohlenwasserstoffe
  • Gute Beständigkeit: Organische Säuren, Anorganische Säuren, Öle
  • Geringe Beständigkeit: Lösungsmittel

10.3.5 Zertifizierungen

Elektrische Sicherheit (CE): EN60950-1, IEC60950-1, EN62368-1, IEC62368-1

Elektromagnetische Verträglichkeit (CE): EN50130-4, EN61000-6-3, EN55032 Klasse B, FCC Part. 15 Klasse B, ICES-003 Klasse B

Außenistallation (CE): EN60950-22, IEC 60950-22

Schutzart IP (EN60529):

• IP66 (mit Kabelverschraubungen)
- IP66 (mit Halterung mit innerer Kabelführung, mit Gummidichtungsringe)
• IP55 (mit Halterung mit innerer Kabelführung)

Schutzart IK: EN62262, IK10

UL- Zertifizierung:

• cULus Listed, TYPE 4X
• UL94, V1 (Selbstlöschend)

EAC-Zertifizierung

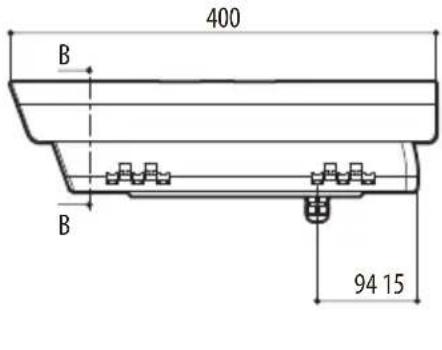

11 Technische Zeichnungen

Die Maße sind in Millimetern angegeben.

Abb. 15 VERSO.

210 NUTZFLÄCHE A - A B - B

63 NUTZ- LÄCHE 63

400 B B 94 15

A 94 106 18 A 135

Abb. 16 VERSO COMPACT.

Abb. 17 VERSO POLAR.

VERSO, VERSO COMPACT, VERSO POLAR
