BEDIENUNGSANLEITUNG ATLCK60X20X ATLANTIC

R- Nummer: 1017001500

S- Nummer: 10280020

Bedienungs- und Installationsanleitung Glaskeramik-Einbauherd

1. Übersicht über das Gerät
2. Sicherheitshinweise
3. Installation
4. Elektrischer Anschluss
5. Betrieb
6. Touch Control-Sicherheitsfunktionen
7. Reinigung und Pflege

Lieber Kunde!

Vielen Dank für den Kauf unseres Atlantic-Kochfeldes. Die Sicherheitshinweise und Empfehlungen in dieser Anleitung dienen Ihrer eigenen Sicherheit und der Sicherheit anderer Personen. Hier erfahren Sie auch, wie Sie die Funktionen Ihres neuen Gerätes optimal nutzen können.

Bitte bewahren Sie diese Anleitung an einem sicheren Ort auf. Eventuell möchten Sie zukünftig darin nachschlagen - zum Beispiel, wenn Fragen während des Betriebes aufkommen oder sich andere Personen mit der Bedienung des Gerätes vertraut machen möchten.

Das Gerät darf nur für seinen bestimmungsgemäßen Einsatzzweck genutzt werden: Zur Zubereitung von Lebensmitteln im Haushalt. Jede andere Art des Einsatzes muss als nicht bestimmungsgemäß und als gefährlich betrachtet werden.

Der Hersteller haftet keinesfalls bei Schäden, die durch den unsachgemäßen oder falschen Einsatz des Gerätes entstehen.

Vor der ersten Inbetriebnahme

Lesen Sie die Anleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen.

Vergewissern Sie sich nach dem Auspacken, dass nichts beschädigt ist. Im Zweifelsfall wenden Sie sich bitte an Ihren Händler oder an einen qualifizierten Techniker. Entfernen Sie sämtliches Verpackungsmaterial, lassen Sie das Verpackungsmaterial (Kunststoffbeutel, Bänder und ähnliche Dinge) nicht in Kinderhände geraten; diese Dinge können schwere Verletzungen verursachen. Das Verpackungsmaterial ist recyclingfähig.

Die Installation des Gerätes und der Anschluss der elektrischen Verbindungen sollte gemäß gültiger örtlicher Richtlinien und gemäß der Anweisung des Herstellers durch einen qualifizierten Techniker erfolgen.

Versuchen Sie nicht, technische Merkmale des Gerätes zu modifizieren - dies kann zu Gefahren führen.

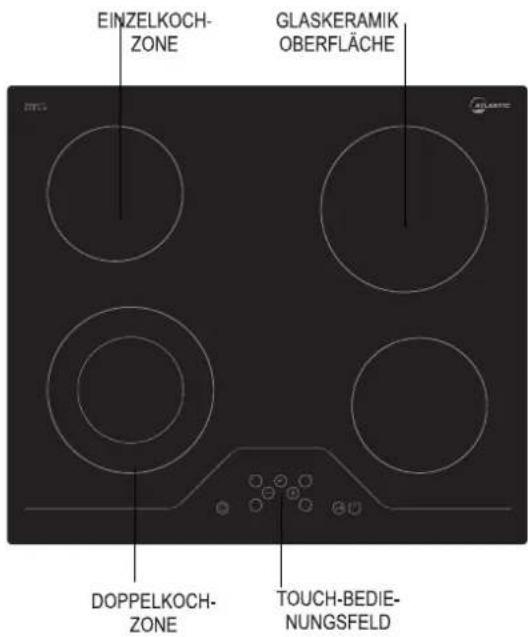

EINZELKOCH-ZONE GLASKERAMIK OBERFLÄCHE DOPPELKOCH-ZONE TOUCH-BEDIE-NUNGSFELD

Hinweis: Das Aussehen Ihres Kochfeldes kann wegen Änderungen der Produktion etwas von den Abbildungen abweichen.

2. SICHERHEITSHINWEISE

LESEN SIE DIESE ANLEITUNG VOLLSTÄNDIG UND SORGFÄLTIG DURCH, BEVOR SIE IHR GERÄT IN BETRIEB NEHMEN, UND HALTEN SIE ES STETS ZUR VERFÜGUNG WENN NÖTIG.

DIESES HANDBUCH WURDE FÜR VERSCHIEDENE MODELLE EINER REIHE VERFASST. ES KANN SEIN, DASS IHR GERÄT ÜBER EINIGE EIGENSCHAFTEN, DIE IN DIESEM HANDBUCH ERLÄUTERT WURDEN NICHT VERFÜGT. ACHTEN SIE AUF DIE AUSDRÜCKE, DIE EINE ABBILDUNG HABEN, WÄHREND SIE DIESE BETRIEBSANLEITUNG LESEN.

Allgemeine Sicherheitshinweise

- Dieses Gerät kann von Kindern ab 8 Jahren und älter und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie unter Aufsicht sind oder ausführliche Anleitung zur Benutzung des Gerätes in einer sicheren Weise erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung darf nicht von Kindern ohne Aufsicht erfolgen.

- WARNUNG: Das Gerät und die zugänglichen Teile werden während des Gebrauchs heiß. Achten Sie darauf, dass Sie nicht die Heizelemente berühren. Kinder unter 8 Jahren sollten ferngehalten werden, es sei denn sie werden kontinuierlich überwacht.

- WARNUNG: Unbeaufsichtigtes Kochen auf einem Herd mit Fett oder Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen, ein Feuer mit Wasser zu löschen, aber schalten Sie das Gerät aus und dann

decken Sie die Flamme z.B. mit einem Deckel oder einer Löschdecke ab.

- WARNUNG: Brandgefahr: lagern Sie keine Gegenstände auf den Kochflächen.

- WARNUNG: Wenn die Oberfläche rissig ist, schalten Sie das Gerät aus, um die Gefahr eines elektrischen Schlages zu vermeiden.

- Für Kochfelder mit Abdeckung: Entfernen Sie vor dem Öffnen der Abdeckung alle Verunreinigungen darauf. Lassen Sie die Kochfelder stets abkühlen, bevor Sie die Abdeckung schließen.

- Das Gerät ist nicht für die Steuerung durch externe Zeitgeber oder ein separates Fernbediensystem ausgelegt.

- Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel oder Metallschaber, um die Scheibe in der Backraumtür zu reinigen. Diese können die Oberfläche zerkratzen, was zum Bersten der Glasscheibe führen kann.

-Verwenden Sie keine Dampfreiniger zur Reinigung des Gerätes.

- Ihr Gerät wurde in Übereinstimmung mit den einschlägigen lokalen und internationalen Normen und Vorschriften hergestellt.

-Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Service-Technikern vorgenommen werden. Installations- und Reparaturarbeiten, die durch nicht autorisierte Techniker durchgeführt wurden, können Sie gefährden. Jegliche Modifikation der technischen Eigenschaften des Gerätes ist gefährlich und daher verboten.

-Stellen Sie vor der Installation sicher, dass die lokalen Netzbedingungen (Gastyp und Gasdruck oder Strom-Spannung-und Frequenz) und die Anpassung des Gerätes kompatibel sind. Die Anpassungsbedingungen dieses Gerätes sind auf dem Typenschild angegeben

- VORSICHT: Dieses Gerät ist nur ist nur zum Kochen von Speisen und für den Gebrauch im Haushalt bestimmt und sollte nicht für andere Zwecke oder auf einer anderen Anwendung, z. B. für gewerbliche und industrielle Anwendung oder in einem kommerziellen Umfeld verwendet werden.

- Es wurden alle erdenklichen Sicherheitsvorkehrungen getroffen, um Ihre Sicherheit zu garantieren. Da das Glas brechen könnte, sollten Sie bei der Reinigung stets vorsichtig sein, um Kratzer zu vermeiden. Vermeiden Sie Schläge auf das Glas durch Zubehörgeräte.

- Stellen Sie sicher, dass das Netzkabel während der Installation nicht eingeklemmt ist. Wird das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährdung zu vermeiden.

Warnhinweise zur Installation

- Nehmen Sie das Gerät nicht in Betrieb, solange es nicht vollständig eingebaut ist.

- Das Gerät muss von einem autorisierten Techniker aufgestellt und in Betrieb genommen werden. Der Hersteller ist nicht verantwortlich für Schäden, die durch fehlerhafte Aufstellung und Montage durch nicht autorisierte Personen verursacht werden könnten.

- Wenn Sie das Gerät auspacken, stellen Sie sicher, dass es nicht während des Transports beschädigt wurde. Wenn Sie irgendwelche Beschädigungen entdecken, nehmen Sie das Gerät keinesfalls in Betrieb und kontaktieren Sie umgehend den autorisierten Wartungsdienst. Da die für die Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor etc.) für Kinder gefährlich sein können, sollten Sie diese einsammeln und sofort entsorgen.

- Schützen Sie das Gerät vor Umwelteinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee oder Staub etc. Aus.

- Die umgebenden Materialien des Gerätes (Schaltschrank) müssen einer Temperatur von mindestens 100 °C standhalten.

Während der Verwendung

-Legen Sie keine entzündlichen oder brennbaren Materialien, in das Gerät oder in die Nähe des Gerätes, wenn es in Betrieb ist.

- Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten nicht unbeaufsichtigt. Diese könnten bei sehr hohen Temperaturen zu brennen beginnen. Gießen Sie niemals Wasser in brennendes Fett oder Öl. Decken Sie die Kasserolle oder Pfanne mit dem Deckel zu, um die Flammen zu ersticken und schalten Sie den Herd ab.

- Positionieren Sie Pfannen immer über der Mitte der Kochzone, und drehen Sie die Griffe in eine sichere Position, damit sie nicht geschlagen oder angefasst werden können.

- Wenn das Gerät längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker aus der Steckdose. Halten Sie den Netzhauptschalter ausgeschaltet. Drehen Sie auch den Gaszufuhrhahn ab, wenn Sie das Gerät nicht verwenden.

- Achten Sie stets darauf, dass die Regler in der Position "0" (Stop), wenn der Herd nicht in Betrieb ist.

Reinigung und Wartung

- Schalten Sie das Gerät aus, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten durchführen. Das können Sie machen nachdem Sie das Gerät ausstecken oder den Hauptschalter ausschalten.

- Entfernen Sie die Regler nicht, um das Bedienfeld zu reinigen.

FÜR EINE EINWANDFREIE FUNKTION UND DIE GRÖSSTMÖGLICHE SICHERHEIT SOLTEN SIE STETS ORIGINALERSATZTEILE VERWENDEN UND IM BEDARFSFALL NUR EINEN AUTORISIERTEN WARTUNGSDIENST ANRUFEN.

• Geben Sie gut Acht, wenn Sie kleine Haushaltsgeräte wie Bügeleisen in der Nähe der Glaskeramik verwenden.
• Benutzen Sie die Kochzonen nicht, wenn sich leeres Kochgeschirr oder überhaupt kein Kochgeschirr darauf befindet.
  · Vergewissern Sie sich, dass sämtliche Bedienelemente abgeschaltet sind, wenn Sie das Gerät nicht benutzen.
• Vor dem Reinigen muss das Gerät von der Stromversorgung getrennt werden und abgekühlt sein.
• Benutzen Sie keine Dampfreiniger zum Reinigen des Gerätes - dadurch kann das Gerät beschädigt werden und die Garantie erlöschen.
  · Benutzen Sie nur stabiles Kochgeschirr mit flachem Boden.

WARNUNG

Bei korrekter Installation erfüllt Ihr Produkt sämtliche Sicherheitsanforderungen, die für diese Produktkategorie festgelegt wurden. Allerdings sollten Sie im Hinblick auf die Unterseite des Gerätes eine gewisse Vorsicht walten lassen: Dieser Bereich sollte normalerweise nicht zugänglich sein; hier finden sich eventuell scharfe Kanten, die zu Verletzungen führen können.

Brandgefahr! Legen Sie keine brennbaren Materialien auf dem Kochfeld ab. Vergewissern Sie sich, dass in der Nähe verlaufende Stromkabel nicht mit der Oberseite des Kochfeldes in Berührung kommen können.

Lassen Sie keine schweren und/oder spitzen Objekte auf die Glaskeramik fallen. Falls das Kochfeld gesprungen oder anderweitig beschädigt sein sollte, trennen Sie die Stromversorgung und wenden sich an den Kundendienst.

Kratzen Sie nicht mit scharfen Gegenständen über das Kochfeld. Missbrauchen Sie das Kochfeld nicht als Arbeitsfläche.

Bevor Sie ein Altgerät entsorgen, sollten Sie es unbrauchbar machen und dafür sorgen, dass sich keine potentiell gefährlichen Teile mehr daran befinden.

Wichtig: Dieses Gerät wurde ausschließlich für den Hausgebrauch konzipiert. Das Gerät eignet sich NICHT zum Einsatz im kommerziellen, halb-kommerziellen oder öffentlichen Umfeld.

Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einer seiner Kundendienstniederlassungen oder einer ähnlich qualifizierten Fachkraft instandgesetzt werden, damit es nicht zu Gefährdungen durch Stromschlag kommen kann.

Installation:

Der elektrische Anschluss dieses Kochfeldes sollte von einer autorisierten Fachkraft oder einem qualifizierten Elektriker ausgeführt werden; dabei sind die Anweisungen in dieser Anleitung sowie zutreffende Richtlinien zu beachten.

• Überzeugen Sie sich vor der Installation, dass örtliche Stromversorgung und Einstellung des Gerätes aufeinander abgestimmt sind.
  Gültige Gesetze, Vorschriften, Direktiven und Richtlinien des Landes, in dem das Gerät genutzt wird, müssen eingehalten werden (z. B. Sicherheitsbestimmungen, sachgerechte Entsorgung, etc.).

Einbaukochfeld platzieren

Entfernen Sie zunächst sämtliches Verpackungsmaterial vom Gerät und von seinen Zubehörteilen, überzeugen Sie sich davon, dass das Kochfeld nicht beschädigt ist. Falls Sie jegliche Beschädigungen feststellen oder auch nur vermuten, benutzen Sie das Gerät nicht, sondern setzen sich sofort mit dem autorisierten Kundendienst oder einem qualifizierten Techniker in Verbindung.

• Ihr Einbaukochfeld wird in den Ausschnitt einer Arbeitsplatte eingesetzt. Die elektrische Verbindung mit dem Stromnetz wird über einen speziellen Verteilen unterhalb der Arbeitsplatte hergestellt.

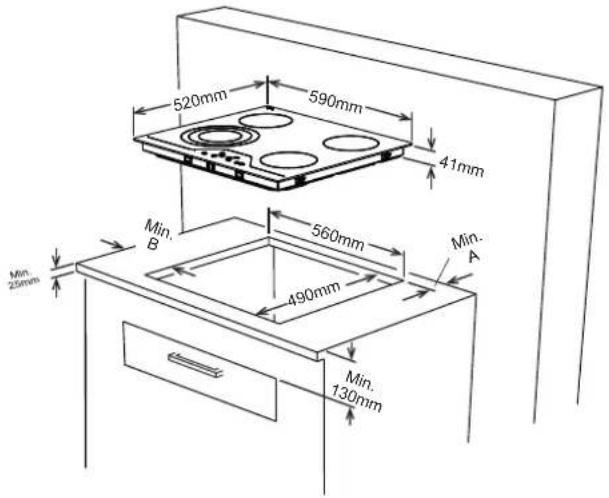

• Beim Ausschneiden der Aussparung orientieren Sie sich bitte an den in der nachstehenden Abbildung angegebenen Abmessungen.

520mm 590mm 41mm 560mm 490mm Min. B Min. A Min. 25mm Min. 130mm

Benachbarte Wände	A (mm)	B (mm)
Entflammbar	60	150
Nicht ent-flammbar	25	40

- Verlegen Sie das einseitig klebende Dichtungsband um die gesamte äußere Unterseitenkante des Kochfeldes. Dehnen Sie das Band nicht.

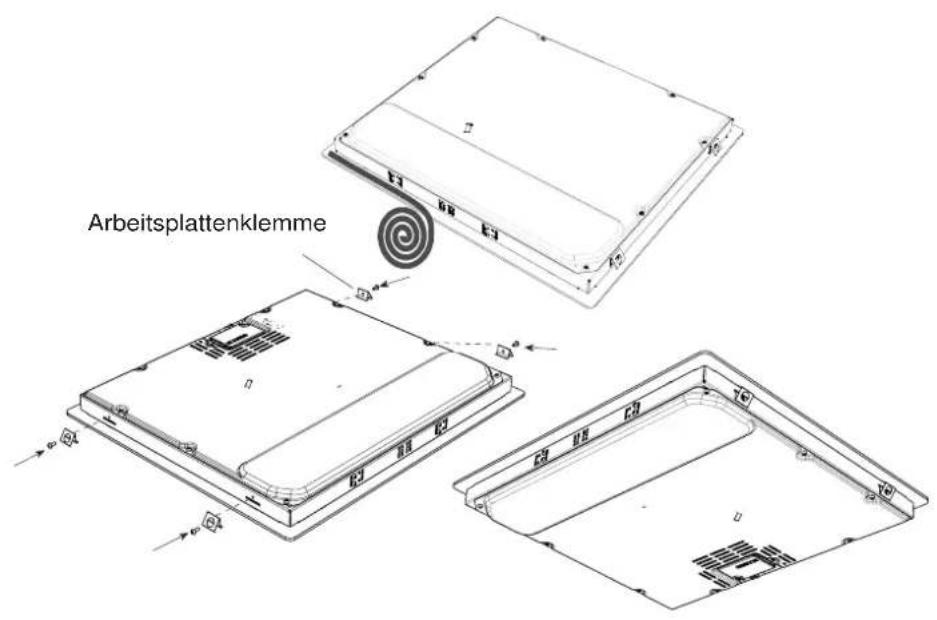

- Schrauben Sie die 4 Arbeitsplattenklemmen an die Seitenflächen des Produktes.

Arbeitsplattenklemme

Elektrischer Anschluss

Elektrischer Anschluss

• Bevor Sie mit dem elektrischen Anschluss beginnen, überzeugen Sie sich zunächst davon, dass Stromversorgung und Herdanschlussdose für den maximalen Leistungsbedarf des Kochfeldes ausgelegt sind.
• Die elektrische Installation im Haus sowie der Netzstecker müssen geerdet sein und den Vorschriften zur elektrischen Sicherheit entsprechen.
• Falls kein separater Stromkreis mit eigener Sicherung für das Kochfeld vorhanden sein sollte, müssen diese Dinge von einem qualifizierten Elektriker eingerichtet werden, bevor das Kochfeld angeschlossen wird.
• Ein mit einer Sicherung abgesicherter Schalter muss auch nach der Installation des Kochfeldes frei zugänglich bleiben.
• Verwenden Sie keinerlei Adapter, Mehrfachsteckdosen und/oder Verlängerungskabel.

Kontristätserklerung Wir erklären, dass unsere Produkte die geltenden europäischen Richtlinien, Entscheidungen und Regularien sowie die in den referenzierten Standards gelisteten Anforderungen erfüllen.

1. EEC/89/109 hinsichtlich Kontakt mit Lebensmitteln.

- Ein 32 A-Unterbrecher mit einer Kontaktöffnung von mindestens 3 mm und verzögerter Auslösung muss in den Versorgungskreis eingeschliffen werden.

3x2.5 mm² 220V\~
3x2.5 mm ^3 230V\~
3x2.5 mm² 240V\~

5x1.5 mm² 380V 3N\~
5x1.5 mm² 400V 3N\~
5x1.5 mm² 415V 3N\~

3x2.5 mm² 220V\~
3x2.5 mm² 230V\~
3x2.5 mm² 240V\~

5x1.5 mm² 380V 3N\~
5x1.5 mm² 400V 3N\~
5x1.5 mm² 415V 3N\~
Die Verbindung des Versorgungskabels kann je nach Klemmkasten variieren.

· Das Netzkabel muss dem Typ H05VV-F 3 x 2,5 mm² / 60227 IEC 53 entsprechen. Ein Anschlussdiagramm finden Sie an der Rückseite des Gerätes.
- Achten Sie bei der Installation darauf, ausschließlich ausreichend isolierte Kabel zu verwenden. Durch unsachgemäß ausgeführte Verbindungen kann Ihr Gerät beschädigt werden. Solche Schäden werden nicht durch die Garantie abgedeckt.
- Sämtliche Reparaturen müssen durch autorisierte Fachkräfte oder einen qualifizierten Elektriker ausgeführt werden.
- Ziehen Sie grundsätzlich den Netzstecker, bevor Wartungsarbeiten ausgeführt werden. Beim Wiederanschluss halten Sie sich bitte an die Anschlussdiagramme.

Das Gerät wird über Sensortasten ("Touch Control") bedient, sämtliche Funktionen werden durch optische und akustische Signale bestätigt.

HINWEIS: Falls in den Anzeigen ein blinkendes "H" angezeigt werden sollte, lesen Sie bitte im Abschnitt "Kochfeld zurücksetzen" nach.

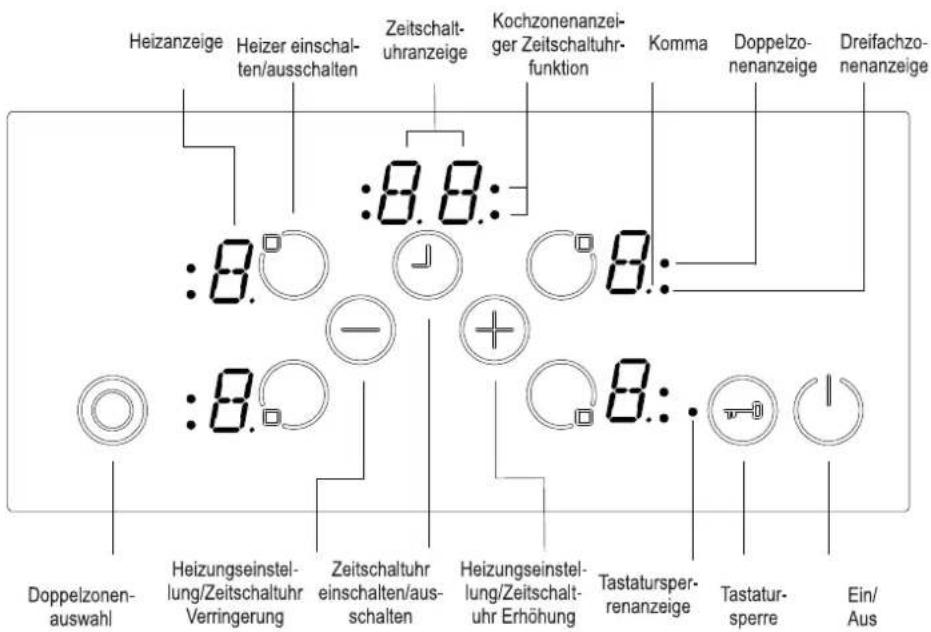

Heizanzeige Heizer einschalten/ausschalten Zeitschaltuhranzeige Kochzonenanzeiger Zeitschaltuhrfunktion Komma Doppelzonenanzeige Dreifachzonenanzeige :8.8. :8.8. Doppelzonenauswahl Heizungseinstellung/Zeitschaltuhr Verringerung Zeitschaltuhr einschalten/ausschalten Heizungseinstellung/Zeitschaltuhr Erhöhung Tastatursperrenanzeige Tastatursperre Ein/Aus

Bereitschaftsmodus	S-Modus	Das Gerät wird mit Strom versorgt, sämtliche Kochstufenanzeigen sind ausgeschaltet; eventuell leuchtet die Restwärmeanzeige.
Betriebsmodus	B-Modus	Mindestens eine Kochstufenanzeige zeigt eine Kochstufeneinstellung zwischen 0 und 9.
Gesperrter Modus	VR-Modus	Das Bedienfeld ist gesperrt.

Beschreibungen der Modi

Gerät ein- und ausschalten.

Wenn sich das Gerät im Bereitschaftsmodus befindet, können Sie es in den Betriebsmodus versetzen, indem Sie die Ein-/Austaste ⚙ mindestens 1 Sekunde lang gedrückt halten. Der Vorgang wird durch ein akustisches Signal bestätigt.

Bei sämtlichen Kochstellen wird die Kochstufe 0 angezeigt, die Dezimalpunkte in sämtlichen Kochstufenanzeigen blinken.

Wenn innerhalb 10 Sekunden keine Tasten betätigt werden, schaltet sich die Anzeige für sämtliche Kochstellen aus.

Wenn sich die Anzeigen abschalten, werden auch sämtliche Kochstellen abgeschaltet.

Wenn Sie ⚙ (im Betriebsmodus) länger als 2 Sekunden gedrückt halten, schaltet sich das Gerät ab. Sie können das Gerät jederzeit durch Drücken von 'abschalten; auch dann, wenn vorher andere Tasten betätigt wurden.

Falls noch Restwärme vorhanden ist, wird dies durch ein blinkendes "H" in der Anzeige der entsprechenden Kochstelle angezeigt.

Kochstelle auswählen

Wenn eine einzelne Kochstelle über die zugehörige Taste Kochstelle einschalten/ausschalten ☐ ausgewählt wird, blinkt der Dezimalpunkt in der Anzeige der jeweiligen Kochstelle. Sie können nun die Kochstufe der ausgewählten Kochstelle durch Berühren der Kochstufeneinstellungstasten ☑ oder im Bereich 1 bis 9 einstellen.

Die Tasten müssen innerhalb von 3 Sekunden betätigt werden. Andernfalls wird die Auswahl der Kochstelle wieder aufgehoben, der Dezimalpunkt verschwindet aus der Anzeige. Falls innerhalb von 10 Sekunden keine weitere Eingabe stattfindet, wird die Kochstelle wieder abgeschaltet.

Die Kochstufeneinstellung kann jederzeit durch Betätigen von + oder -im Bereich von 1 bis 9 geändert werden.

Jede Tastenbetätigung und jede Änderung der Anzeige wird von einem akustischen Signalton begleitet.

Aktivierung der Dual/Oval-Zone

. Berühren Sie die Taste für die gewünschte Zonenwahl.
. Berühren Sie die Taste⊕ oder −, um die Hitzestufe einzustellen.
. Berühren Sie dann die Auswahltaste 📋 für die Dual-/Oval-Zone.

Kochstufe mit und ohne Zusatzhitze einstellen

Sämtliche Kochstellen sind mit einer Zusatzhitze-Funktion ausgestattet.

Wenn die Zusatzhitze aktiv ist, heizt sich die Kochstelle über einen bestimmten Zeitraum, der von der gewählten Kochstufeneinstellung abhängt, mit Maximalleistung auf. Dies wird durch ein blinkendes A, das abwechselnd mit der Kochstufeneinstellung angezeigt wird (z. B. erst A, dann 9) in der Kochstufenanzeige dargestellt. Nach Ablauf der Zusatzhitze-Zeit wird lediglich die Kochstufeneinstellung angezeigt.

Wenn Sie die Zusatzhitze-Funktion in der Stufe 9 nutzen möchten, wählen Sie die Kochstufe 9 mit ⏻ (wählen also "rückwärts" ab Stufe 0). Nachdem Sie die Stufe 9 ausgewählt haben, werden abwechselnd A und die Kochstufe angezeigt. Dies bedeutet, dass Kochstufe 9 und Zusatzhitze aktiv sind. Wenn Sie eine niedrigere Kochstufe auswählen möchten, drücken Sie die Taste ⏻ entsprechend mehrmals.

Sie können die Zusatzhitze abschalten, indem Sie drücken, bis die Einstellung 0 ausgewählt ist.

Die Zusatzhitze kann jederzeit zugeschaltet werden, indem Sie betätigen, bis die Stufe 9 ausgewählt ist. A/9 blinkt in der Kochstufenanzeige.

Einzelne Kochstellen abschalten

Sie können einzelne Kochstellen auf zwei Weisen abschalten:

. Durch gleichzeitiges Betätigen der Tasten + und -
- Durch Reduzieren der Kochstufeneinstellung auf 0 durch Betätigen der Taste

Tasten +und gleichzeitig betätigen

Die entsprechende Kochstelle wird mit einer der Tasten Kochstelle einschalten/ausschalten. ausgewählt, der Dezimalpunkt in der Anzeige der jeweiligen Kochstelle beginnt zu blinken.

Zum Abschalten der Kochstelle betätigen Sie die Tasten + und -gleichzeitig. Ein akustisches Signal erklingt, "0" erscheint in der Kochstufenanzeige.

Falls bei dieser Kochstelle noch Restwärme vorhanden ist, wird dies durch ein blinkendes "H" in der Kochstufenanzeige angezeigt.

Kochstufeneinstellung durch Betätigen der Taste auf "0" reduzieren.

Sie können eine Kochstelle auch abschalten, indem Sie die Kochstufe auf 0 reduzieren.

Wenn "0" in der Kochstufenanzeige angezeigt wird, erlischt auch der Dezimalpunkt in der Anzeige der ausgewählten Kochstelle.

Falls bei dieser Kochstelle noch Restwärme vorhanden ist, wird dies durch ein blinkendes "H" in der Kochstufenanzeige angezeigt.

Tastensperre

Mit der Tastensperre blockieren Sie das Gerätim Betrieb und versetzen es in einen sicheren Betriebsmodus. Änderungen (beispielsweise Erhöhen der Kochstufeneinstellung) sind nicht möglich. Das Gerät kann lediglich ausgeschaltet werden.

Zum Sperren des aktuellen Betriebsmodus halten Sie die Tastensperre-Taste mindestens 2 Sekunden lang gedrückt. Dieser Vorgang wird durch einen Signalton bestätigt. Die Tastensperre-Anzeige blinkt, die Bedienelemente sind gesperrt.

Das Gerät kann nur im Betriebsmodus gesperrt werden.

Wenn das Gerät gesperrt ist, kann lediglich die Taste betätigt werden; sämtliche anderen Tasten sind deaktiviert. Wenn Sie das Gerät abschalten, müssen Sie die Tastensperre-Taste nach dem Wiedereinschalten erneut betätigen, bevor Sie das Gerät bedienen können.

Die Tastensperre-Anzeige verschwindet, nachdem die Taste ☉ 2 Sekunden lang betätigt wurde. Das Bedienfeld des Gerätes ist nun freigegeben und kann normal bedient werden.

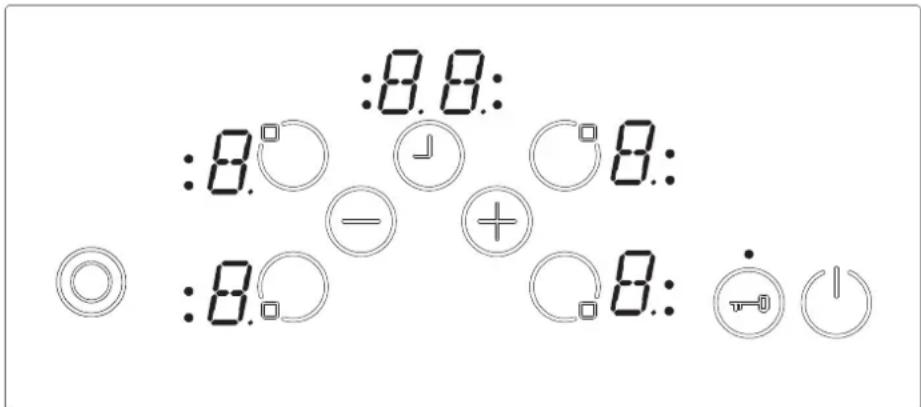

Kindersicherung

Mit der Kindersicherung können Sie das Gerät durch mehrere Schritte gegen unerwünschte Bedienung absichern.

Die Kindersicherung kann lediglich im S-Modus ein- und ausgeschaltet werden.

Halten Sie zunächst gedrückt, bis Sie einen Signalton hören. Anschließend halten Sie und mindestens eine halbe Sekunde, jedoch maximal eine Sekunde lang gleichzeitig gedrückt. Nun können Sie das Gerät durch Berühren der Taste sperren. Bei sämtlichen Kochstellenanzeigen wird ein „L“ zur Bestätigung angezeigt

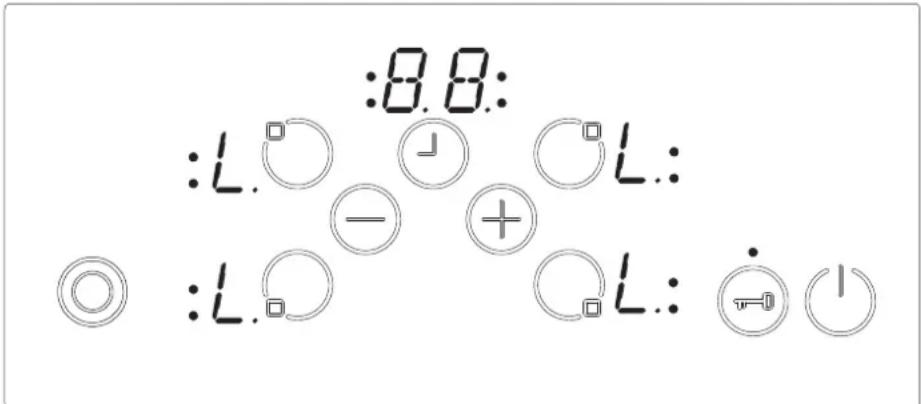

:8.8: :L.○-○L: ○ :L.○-○L: · ○ :L.○-○L: -○

Falls der Erinnerungstimer laufen sollte, setzt er seinen Betrieb bis zum Ablauf der vorgegebenen Zeit fort, anschließend erklingt ein Signalton. Nachdem Sie den Ablauf des Timers bestätigt haben, ist das Gerät komplett gesperrt. Solange das Gerät gesperrt ist, können keine Tasten betätigt werden.

Zum Aufheben der Kindersicherung führen Sie dieselben Schritte wie beim Einschalten der Kindersicherung aus. Zuerst bis zum Erklingen des Signaltons drücken, dann und gleichzeitig eine halbe Sekunde gedrückt halten, zum Abschluss berühren. Das „L“ verschwindet aus sämtlichen Kochstellenanzeigen; das Gerät ist wieder freigegeben.

:8.0: :8.0 ○ - ⏱ 8. ○ :8.0 ○ + ○8.0 : ·

Touch Control-Sicherheitsfunktionen

Die folgenden Sicherheitsfunktionen wirken, um unbeabsichtigte Betätigung der Kochfeld-Bedienelemente zu unterbinden.

Sensor-Sicherheitsabschaltung

Um unerwünschte, zufällige Betätigung von Sensortasten zu vermeiden, werden die Sensortasten auf bestimmte Weise überwacht.

Falls eine oder mehrere Tasten länger als 12 Sekunden lang betätigt werden, wird dieser Zustand (zum Beispiel ausgelöst durch Kochgeschirr, das auf der Sensortaste abgestellt wurde oder Fehlfunktionen des Sensors) durch ein akustische Signal angezeigt und das Gerät abgeschaltet.

Bei der Sicherheitsabschaltung wechselt das Kochfeld in den Bereitschaftsmodus. Bevor das Gerät in den Bereitschaftsmodus wechselt, blinkt ein "F" in sämtlichen Kochstellenanzeigen.

Falls Restwärme vorhanden ist, blinkt ein "H" in den entsprechenden Kochstellenanzeigen.

Abschaltung bei Überhitzung

Da sich das Bedienfeld in der Nähe der beiden vorderen Kochstellen befindet, kann es sich stark erwärmen, wenn Kochgeschirr so unglücklich abgestellt wurde, dass seine Kante die Sensortasten zwar nicht berührt, sie durch seine Nähe jedoch stark aufheizt.

Damit das Bedienfeld nicht beschädigt wird, wird seine Temperatur ständig überwacht und das Gerät abgeschaltet, wenn die Temperatur des Bedienfeldes 60 °C überschreitet. In sämtlichen vier Kochstellenanzeigen wird "t" angezeigt, bis das Kochfeld entsprechend abgekühlt ist.

:8.8: :ヒ.○ - 」 ○ヒ.: ◎ :ヒ.○ + ○ヒ.: ·← 1

Nachdem das Kochfeld abgekühlt ist, verschwindet das "t" aus der Anzeige, das Gerät wechselt in den Bereitschaftsmodus. Dies bedeutet, dass Sie das Gerät durch Berühren von ⏻ wieder einschalten können.

Restwärmeanzeige

Wenn das Kochfeld nach dem Einsatz abgeschaltet wird, bleibt die Glaskeramik noch einige Zeit heiß - dieser Effekt wird Restwärme genannt. Das Gerät kann die Restwärme der Glaskeramik grob abschätzen. Falls die geschätzte Temperatur 60 °C überschreitet, blinkt ein "H" in der Anzeige der entsprechenden Kochstelle. Die Restwärme wird angezeigt, solange die geschätzte Kochstellentemperatur mehr als 60 °C beträgt.

Die Restwärmeanzeige genießt die niedrigste Priorität und wird von sämtlichen anderen Anzeigen überschrieben; zum Beispiel Anzeigen von Sicherheitsabschaltung und Fehlercodes.

Kochfeld zurücksetzen

Wenn das Kochfeld nach der Installation zum ersten Mal eingeschaltet wird oder ein Stromausfall während des Betriebs eingetreten ist, blinkt ein "H" in einigen oder sämtlichen Kochstellenanzeigen.

In welchen Anzeigen ein "H" angezeigt wird, hängt vom zum Zeitpunkt des Stromausfalls aktiven Betriebsmodus ab.

Dieser Effekt erklärt sich dadurch, dass sich das Kochfeld "merkt", bei welchen Kochstellen noch Restwärme vorhanden war. Dies ist völlig normal und sinnvoll. Zum Zurücksetzen des Kochfeldes halten Sie die Sensortasten der oberen linken Kochstelle, der unteren linken Kochstelle und die Taste — etwa 2 Sekunden lang gleichzeitig gedrückt.

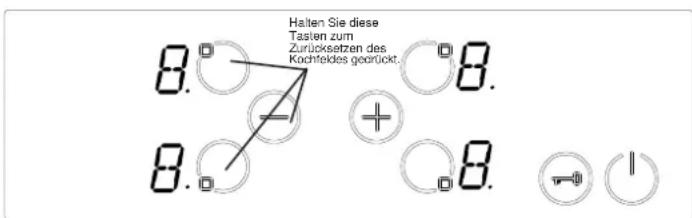

Halten Sie diese Tasten zum Zurücksetzen des Kochfeldes geprükt. 8. 8. 8. 8.

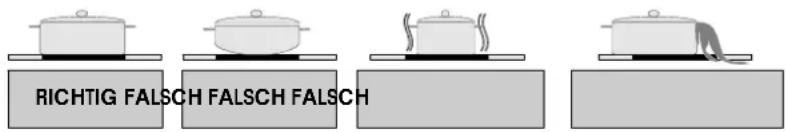

Kochgeschirr mit unebenem Boden (oder mit Rückständen am Boden) sollte nicht benutzt werden, da dies die Glaskeramik verkratzen kann. Der Boden des Kochgeschirrs sollte so dick und flach wie nur möglich sein. Bevor Sie Kochgeschirr benutzen, überzeugen Sie sich davon, dass der Boden sauber und trocken ist.

Stellen Sie das Kochgeschirr grundsätzlich zuerst auf die Kochstelle auf, bevor Sie sie einschalten. Setzen Sie wenn möglich immer einen Deckel auf. Der Boden des Kochgeschirrs darf nicht kleiner oder größer als die jeweilige Kochzone sein; bitte beachten Sie die nachstehende Abbildung.

Bevor Sie das Kochfeld reinigen, trennen Sie zuvor grundsätzlich die Stromversorgung. Anschließend vergewissern Sie sich, dass keine Restwärme mehr vorhanden ist. Glaskeramik ist überaus unempfindlich gegenüber hohen Temperaturen und Überhitzung. Falls noch Restwärme in den Kochstellen vorhanden sein sollte, blinkt ein "H" in der Kochstellenanzeige. Lassen Sie das Gerät abkühlen, damit es nicht zu Verbrennungen kommt.

GLASKERAMISCHES KOCHFELD REINIGEN

Vor dem Reinigen vergewissern Sie sich, dass das Kochfeld abgeschaltet ist. Entfernen Sie übergelaufene Lebensmittel und andere Verkrustungen. Staub und Lebensmittelreste entfernen Sie mit einem feuchten Tuch. Wenn Sie Reinigungsmittel verwenden, überzeugen Sie sich davon, dass diese keine scheuernden Bestandteile enthalten. Benutzen Sie keine Scheuermittel; diese können die Glaskeramik des Kochfeldes beschädigen.

Sämtliche Reinigungsmittelreste müssen mit einem feuchten Tuch entfernt werden. Staub, Fett und übergelaufene flüssige Bestandteile von Lebensmitteln müssen so schnell wie möglich entfernt werden.

Wenn solche Verunreinigungen antrocknen, lassen sie sich erheblich schwieriger entfernen.

Dies gilt insbesondere für Zucker, Sirup und ähnliche stark zuckerhaltige Lebensmittel, die irreparable Beschädigungen der Oberfläche verursachen können, wenn sie sich einbrennen.

Falls solche Produkte auf der Glaskeramik schmelzen, sollten diese sofort (solange die Glaskeramik noch heiß ist) mit einem Schaber entfernt werden, damit es nicht zu irreparablen Beschädigungen der Oberfläche kommt. Einen passenden Schaber erhalten Sie im Geschäft, in dem Sie das Kochfeld erworben haben.

Legen Sie keine Gegenstände, die schmelzen können, auf das Kochfeld: Zum Beispiel Kunststoff, Alufolie, Zucker und stark zuckerhaltige Lebensmittel.

Berühren Sie die Glaskeramik nicht mit Messern oder anderen scharfen oder spitzen Gegenständen; dies kann zu Beschädigungen der glaskeramischen Oberfläche führen.

Benutzen Sie keine Stahlwolle oder Scheuerschwämme - solche Hilfsmittel können zu permanenten Kratzern führen.

Marke		ATLANTIC
Modell		ATLCK60X20X
Kochfeldart		Elektro
Anzahl Kochzonen		4
Heiztechnologie – 1		Strahlungsbeheizung
Größe – 1	cm	14,5
Energieverbrauch – 1	Wh/kg	192,0
Heiztechnologie – 2		Strahlungsbeheizung
Größe – 2	cm	14,5
Energieverbrauch – 2	Wh/kg	192,0
Heiztechnologie – 3		Strahlungsbeheizung
Größe – 3	cm	18,0
Energieverbrauch – 3	Wh/kg	192,0
Heiztechnologie – 4		Strahlungsbeheizung
Größe – 4	cm	18,0
Energieverbrauch – 4	Wh/kg	191,0
Energieverbrauch des Kochfeldes	Wh/kg	191,8
Dieses Kochfeld stimmt mit EN 60350-2 überein
Energiespartipps
Kochfeld- Verwenden Sie Kochgeschirr mit einer flachen Unterseite.- Verwenden Sie Kochgeschirr in der passenden Größe.- Verwenden Sie Kochgeschirr mit einem Deckel.- Halten Sie die Menge an Flüssigkeiten und Fett gering.- Reduzieren Sie die Hitze, wenn Flüssigkeiten anfangen zu kochen.

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt nicht als Haushaltsmüll entsorgt werden darf. Statt dessen muss es an einem entsprechenden Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Um sicherzustellen dass dieses Produkt korrekt entsorgt wird, tragen Sie dazu bei, negative Folgen für die Umwelt und die menschliche Gesundheit, die durch unsachgemäße Entsorgung dieses Produkts verursacht werden könnten, zu ver hindern. Weitere detaillierte Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Stadtverwaltung, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

ATLANTIC

EN

ATLCK60X20X

R- Nummer: 1017001500

S- Nummer: 10280020

OPERATING AND INSTALLATION INSTRUCTIONS

R- Nummer: 1017001500

S- Nummer: 10280020

INSTRUCTIONS RELATIVES A L'UTILISATION ET A L'INSTALLATIONTABLE DE

CUISSONVITROCÉRAMIQUE ENCASTRABLE
