BEDIENUNGSANLEITUNG ATLKGK185R10A++ ATLANTIC

Kühl- und Gefrierkombination

Betriebsanleitung

Combi Refrigerator

Fridge - Freezer

Instruction booklet

Combine

R- Nummer: 1017001100

S- Nummer: 10280010

R- Nummer: 1017001101

S- Nummer: 10280011

Inhaltsverzeichnis

AUFSTELLUNG 2

Allgemeine Warnungen 2

Sicherheits Information 4

Hinweise....4

Installation und Anschluss des Gerätes 5

Vor Inbetriebnahme 6

VERSCHIEDENE FUNKTIONEN UND EINSATZMÖGLICHKEITEN 6

Thermostat-Einstellungen 6

Warnhinweise zu den Temperatureinstellungen 7

Zubehör 7

Eiswürfelschale 7

Flaschenhalter (nur bei einigen Modellen) 7

Frischeregler 8

LEBENSMITTEL-PLATZIERUNG 9

Kühlfach 9

Gefrierfach 9

REINIGUNG UND INSTANDHALTUNG 14

Abtauung des Gefrierfachs 15

Abtauung des Gefrierfachs 15

Wechsel des Türanschlags ....16

TRANSPORT UND UMSTELLUNG 16

BEVOR SIE DEN KUNDENDIENST RUFEN 17

Energiespartipps 18

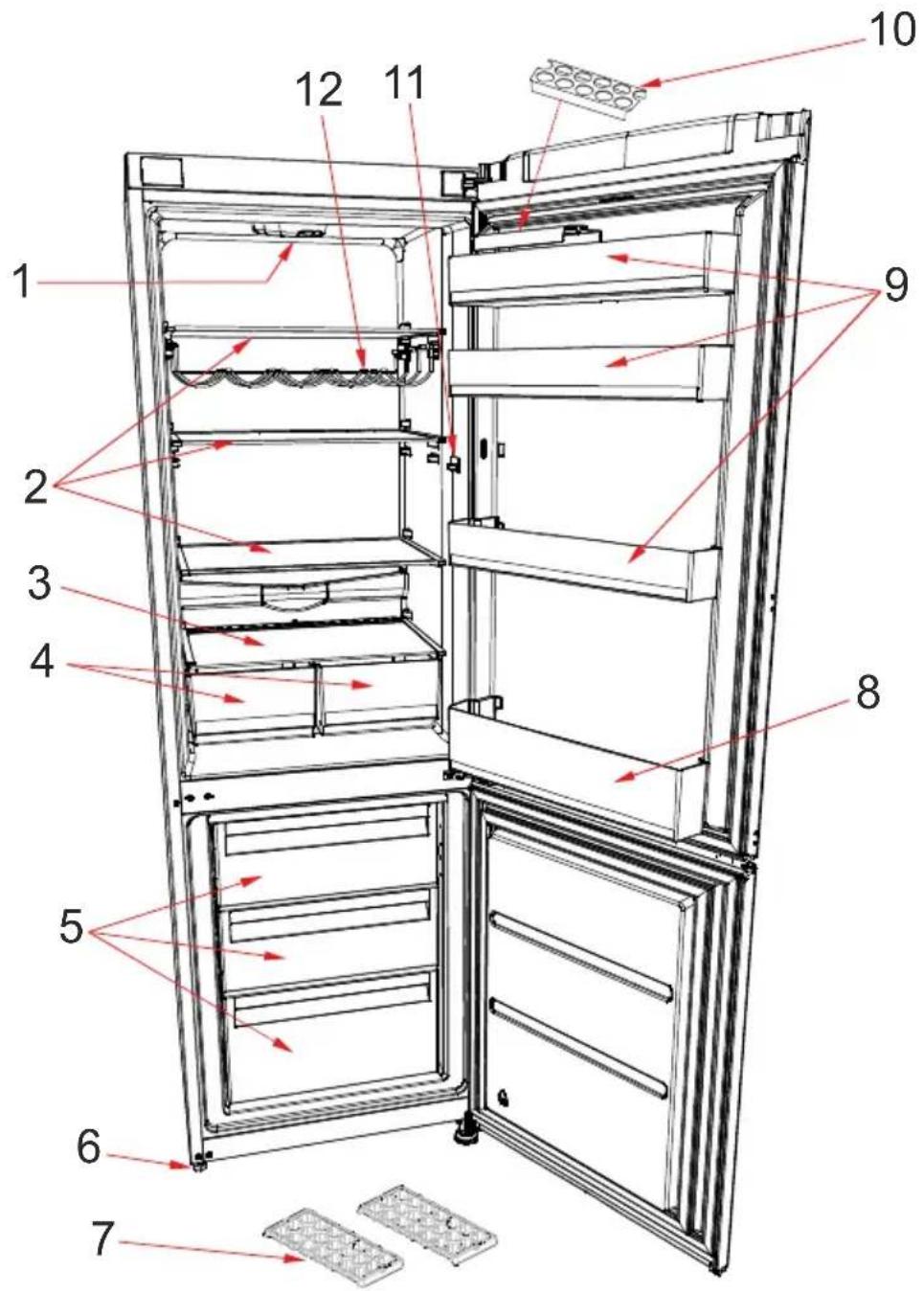

TEILE UND FÄCHER DES GERÄTES 19

Datenblatt für kühlgeräte 20

Lieferumfang 20

TEIL - 1. AUFSTELLUNG

Allgemeine Warnungen

WARNUNG: Belüftungsöffnungen in der Geräteverkleidung oder in der integrierten Struktur, frei von Hindernissen halten.

WARNUNG: Verwenden Sie keine mechanischen Werkzeuge oder andere Mittel als vom Hersteller vorgeschlagen, um den Abtauvorgan zu beschleunigen.

WARNUNG: Verwenden Sie keine elektrischen Geräte innerhalb der Kühlfächer des Gerätes, sofern sie nicht vom Hersteller empfohlenen sind.

WARNUNG: Achten Sie darauf, die Kältemittelkreise des Kühlgeräts nicht zu beschädigen.

WARNUNG: Um eine Gefahr aufgrund der Instabilität des Gerätes zu vermeiden, muss es in Übereinstimmung mit den Anweisungen fixiert werden.

- Dieses Gerät ist nicht für den Einsatz auf Höhen über 2000 m vorgesehen.

• Die Geräte mit dem Kühlgas R600a, sind sehr umweltfreundlich, aber auch leicht entzündlich. Während des Transportes und der Installation ist mit größter Sorgfalt darauf zu achten, daß der Kühlkreislauf nicht beschädigt wird. Falls es doch zu einer Beschädigung kommt, müssen offene Flammen vermieden werden. Den Raum, in dem das Gerät steht, für einige Minuten gut lüften.

- Benutzen Sie keine mechanischen Vorrichtungen oder künstlichen Mittel, um den Gefrierprozess zu beschleunigen.

- Lagern Sie in diesem Gerät keine explosiven Stoffe wie Spraydosen mit brennbarem Treibmittel.

- Das Gerät soll im Haushalt und in ähnliche Anwendungen wie folgt verwendet werden;

• Personal Küchenbereich in Läden, Büros und anderen Arbeitsumgebungen
• Bauernhäusern und von Kunden in Hotels, Motels und anderen Unterkünften
• Bett and Frühstück-Typ-Umgebungen;
• Gastronomie und ähnliche Non-Retail-Anwendungen

- Wenn die Steckdose nicht mit dem Kühlschrank Stecker zusammenpasst, muss es, um Gefahren zu vermeiden durch den Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten Personen ersetzt werden.

- Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen bestimmt, es sei denn sie stehen unter Aufsicht oder ausführlicher Anleitung zur Benutzung des Gerätes durch eine verantwortliche Person, für ihre Sicherheit. Kinder sollten daran gehindert werden, mit dem Gerät zu spielen.

- Das Netzkabel des Kühlschranks ist mit einem geerdeten Netzstecker ausgestattet. Dieser Netzstecker muss in eine geerdete, mit mindestens 16 Ampere gesicherte Steckdose gesteckt werden. Wenn Sie keine geeignete Steckdose haben, lassen Sie eine solche von einem qualifizierten Elektriker installieren.

- Dieses Gerät kann von Kindern ab 8 Jahren und älter und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen

Sicherheits Information

• In dem Kühlschrank dürfen keine elektrischen Geräte benutzt werden.
• Falls das Gerät einen alten Kühlschrank ersetzen soll, empfehlen wir als Sicherheitsvorkehrung, das Türschloß des alten Gerätes zu zerstören oder zu entfernen. Diese Maßnahme verhindert, daß spielende Kinder sich selbst darin einsperren.
• Ältere Geräte enthalten Kühl- und Isolierungsgas, diese müssen ordnungsgemäß entsorgt werden. Zur Entsorgung eines Altgerätes sollten Sie sich einer fachkundigen Müllbeseitungsstelle anvertrauen. Für weitere Fragen kontaktieren Sie Ihre lokale Behörde oder einen Fachhändler. Bitte stellen Sie sicher, daß die Rohrleitungen bis zur ordnungsgemäßen Entsorgung nicht beschädigt werden.

Fragen Sie bitte Ihre Stadtverwaltung über die Entsorgung von WEEE für Wiederverwendung, Recycling und Recovery-Zwecke.

WICHTIGER HINWEIS :

Um Betriebsstörungen zu vermeiden und mehr Freude an Ihrem Gerät zu haben, bitten wir Sie, vor Inbetriebnahme des Gerätes die Bedienungsanleitung aufmerksam durchzulesen. Der Hersteller übernimmt keine Garantie bei unsachgemäßer Installation und Bedienung des Gerätes.

Hinweise

• Zur Verhinderung von Brandgefahr oder Überhitzung dürfen keine Adapter oder Vielfachstecker benutzt werden.
• Schließen Sie keine alten, verbogenen Verlängerungskabel an das Gerät.
  • Die Kabel nicht wickeln oder knicken.

• Wenn die Anschlußleitung dieses Gerätes beschädigt wird, muß sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeinden
• Verbieten Sie Kindern mit dem Gerät zu spielen. Niemals auf dem Gerät sitzen oder sich an die schwingende Tür hängen.
• Benutzen Sie keine scharfkantigen Metallgegenstände um Eis aus dem Gefrierfach zu entfernen. Diese könnten den Kühlschrank irreparabel beschädigen. Bitte benutzen Sie den hierfür vorgesehenen Plastikschaber.
• Den Kühlschrank nicht mit nassen Händen an das Stromnetz anschließen.

• Stellen sie keine mit Gasen gefüllte Flaschen, Dosen oder Behältnisse in das Gefrierfach, da diese während des Gefriervorganges explodieren könnten.
• Hochprozentige Alkoholika müssen gut verschlossen, senkrecht im Kühlteil aufbewahrt werden.
• Niemals, vor allem nicht mit nassen Händen die Innenwände des Gefrierfaches berühren. Verbrennungsgefahr!
• Das aus dem Gefrierfach entfernte Eis nicht essen!

Installation und Anschluss des Gerätes

- Der Kühlschrank wird am Stromnetz mit 220-240V\~ 50 Hz angeschlossen.

- Bevor Sie das Gerät an das Stromnetz anschließen, überprüfen Sie die Stromart und Spannung am Aufstellort mit den Angaben auf dem Typenschild des Gerätes.

- Nach dem Transport Gerät 3 Stunden stehen lassen, erst dann über eine vorschriftsmäßige geerdete Schutzkontakt-Steckdose anschließen. Ist die Steckdose nicht geerdet, muss das Gerät von einem Elektriker angeschlossen werden.

- Der Hersteller ist nicht für die unsachgemäße Installation oder Bedienerfehler verantwortlich.

- Der Kühlschrank darf weder der direkten Sonneneinstrahlung, noch anderen thermischen Einflüssen ausgesetzt werden.

- Das Gerät darf nicht im Freien stehen.

- Stellen sie das Gerät nicht in die Nähe von Wärmequellen. Ist dies unvermeidbar, halten Sie den Mindestabstand von 50 cm zu Heizkörpern, Gas- oder Kohleöfen und 5 cm zu Elektroöfen ein. Die notwendige Luftzirkulation darf nicht beeinträchtigt werden.

- Der Abstand zur Decke muß mind. 15 cm betragen.

- Stellen Sie keine schweren oder viele Gegenstände auf das Gerät.

- Stellen Sie das Gerät neben einen anderen Kühlschrank oder Gefriertruhe, muss zur Vermeidung einer Kondensation ein Abstand von 2 cm eingehalten werden.

- Montieren Sie das Plastikdistanzstück (Teil mit schwarzen Rippen an der Rückseite), indem Sie es um 90° drehen. Dies verhindert, dass der Kondensator die Wand berührt.

- Montieren Sie die Wandabstandhalter am oberen Teil des Kondensators (Riffelblech auf der Rückseite). Diese vermeiden ein Anlehnen des Gerätes an der Wand.

- Der Kühlschrank ist stabil und waagerecht auf den Boden zu stellen. Durch die zwei vorderen verstellbaren Füße kann das Gerät waagerecht ausgerichtet werden.

- Zur regelmäßigen Reinigung eignet sich lauwarmes Wasser mit einem leicht desinfizierendem Reinigungsmittel (Handspülmittel). Das Gehäuse und Zubehör separat mit Seifenwasser reinigen. Die getrockneten Zubehörteile wieder in das Gerät einsetzen.

- Bevor Sie das Gerät anschließen, sollten Sie das Gerät nach dem Transport 3 Stunden stehen lassen. Dies ist wichtig für eine einwandfreie Funktion.

- Nach der ersten Inbetriebnahme kann ein Geruch entstehen. Sobald die Kühlung beginnt, verschwindet der Geruch.

TEIL-2. VERSCHIEDENE FUNKTIONEN UND EINSATZMÖGLICHKEITEN

Thermostat-Einstellungen

Der Thermostat für den Gefrierteil und den Kühlteil regelt automatisch die Innentemperatur in den Fächern. Durch Drehen des Knopfs von Stellung 1 bis 5 können niedrigere Temperaturen erreicht werden.

Wichtiger Hinweis: Versuchen Sie nicht, den Knopf über die Stellung 1 zu drehen. Es wird Ihr Gerät stoppen.

Einstellung des Thermostats für den Gefrierschrank & Kühlschrank:

1 – 2 : Für die kurzzeitige Lagerung von Nahrungsmitteln im Gefrierfach können Sie den Knopf zwischen der minimalen und der mittleren Position einstellen.

3 – 4 : Für die kurzzeitige Lagerung von Nahrungsmitteln im Gefrierfach können Sie den Knopf zwischen der minimalen und der mittleren Position einstellen.

5 : Zum Einfrieren frischer Nahrungsmittel braucht das Gerät länger. Wenn Sie die gewünschte Kälte erreicht haben, müssen Sie ihn auf die ursprüngliche Stellung zurückbringen.

Warnhinweise zu den Temperatureinstellungen

- Für einen möglichst effizienten Betrieb sollte das Gerät nicht in Umgebungen unter 10 °C betrieben werden.

Die Thermostateinstellung sollte je nach Häufigkeit der Türöffnung, nach Nahrungsmittelmenge und der Umgebung am Aufstellungsort eingestellt werden.

- Um eine vollständige Kühlung zu erreichen, muss Ihr Kühlschrank nach dem Einstecken 24 Stunden lang ohne Unterbrechung in Umgebungstemperatur betrieben werden. Halten Sie die Türen des Geräts in dieser Zeit möglichst geschlossen und geben Sie nicht zuviel Nahrungsmittel hinein.

- Wenn das Gerät ausgeschaltet oder ausgesteckt wird, und Sie es wieder einschalten oder einstecken, läuft es erst mit einer Verzögerung von 5 Minuten wieder an, damit der Kompressor nicht beschädigt wird. Nach 5 Minuten läuft das Gerät wieder normal.

- Ihr Gefriergerät ist für den Betrieb in den Umgebungstemperaturbereichen laut den Normen für die am Typenschild angegebene Klimaklasse ausgelegt. Aus Gründen der Kühleffizienz wird nicht empfohlen, den Kühlschrank in Umgebungstemperaturen außerhalb des angegebenen Bereichs zu betreiben.

Diese Geräte wurden entworfen für eine Umgebungstemperatur zwischen 16°C - 38°C. Klimaklasse Umgebungs

Klimaklasse Umgebungs
T	16 43 °Cbis
ST	16 38 °Cbis
N	16 32 °Cbis
SN	10 32 °Cbis

Zubehör

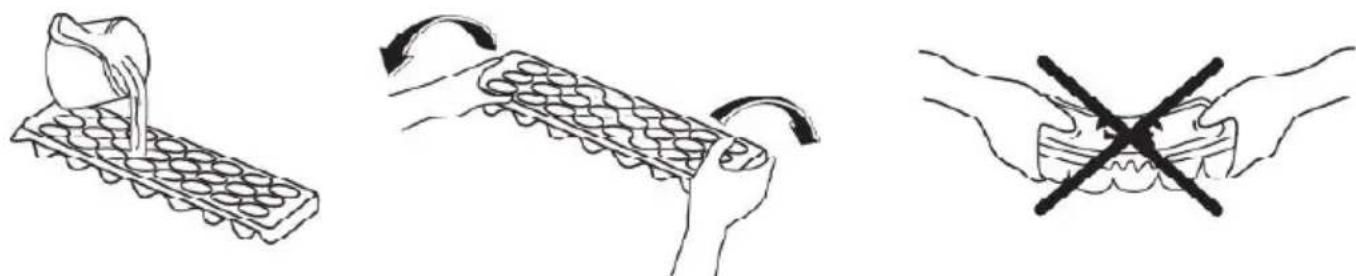

Eiswürfelschale

- Füllen Sie die Eiswürfelschale mit Wasser und legen Sie es ins Gefrierfach.

- Wenn das Wasser vollständig gefroren ist, können Sie durch Verdrehen der Schale wie unten gezeigt, die Eiswürfel herauslösen.

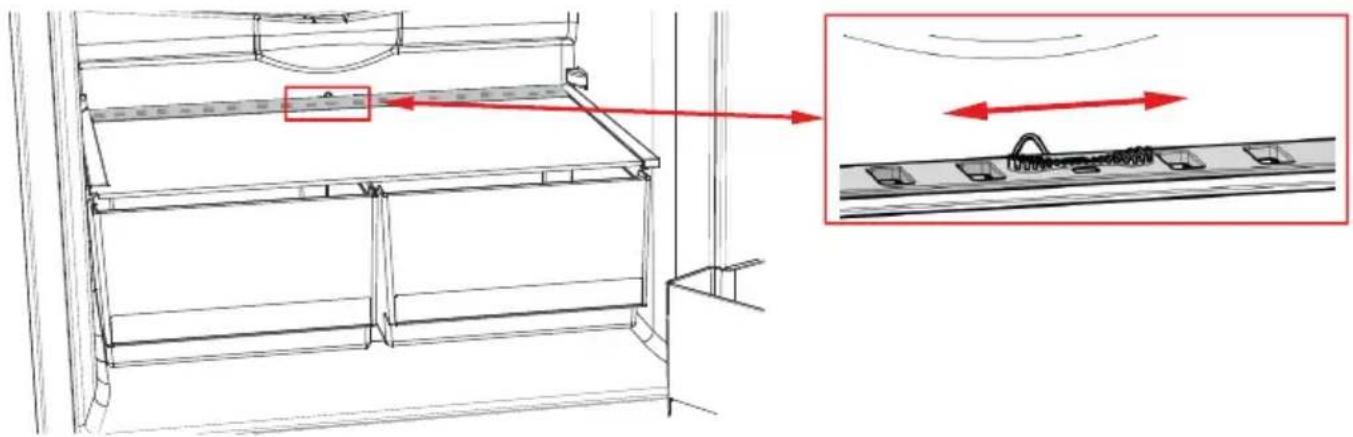

Flaschenhalter (nur bei einigen Modellen)

- Um das Rutschen oder Fallen der Flaschen zu verhindern können Sie den Flaschenhalter verwenden. Sie können auch den Lärm beim Öffnen oder Schließen der Tür verhindern.

Wenn der Crisper ganz gefüllt ist, sollte der Frischeregler vor dem Crisper geöffnet werden. Dadurch wird die Luftzirkulation und die Feuchtigkeit kontrolliert und dadurch die Lagerungsdauer erhöht.

Wenn Sie auf dem Glasboden Kondensation feststellen, öffnen Sie diese Klappe im hinteren Teil des Regals.

TEIL-3. LEBENSMITTEL-PLATZIERUNG

Kühlfach

• Um die Feuchtigkeit und damit die Eisbildung zu reduzieren, sollten Sie Flüssigkeiten niemals in unverschlossenen Behältern in den Kühlschrank geben. Das Eis konzentriert sich besonders an den kältesten Stellen des Verdampfers und mit der Zeit wird ein häufigeres Abtauen notwendig.
• Legen Sie niemals warme Nahrungsmittel in den Kühlschrank. Warme Nahrungsmittel sollten auf Raumtemperatur abgekühlt werden und dann so im Kühlteil platziert werden, dass die richtige Luftzirkulation gewährleistet ist.
• Nichts sollte die Rückwand des Gerätes berühren, weil es zu Frost führen kann und die Pakete können hier kleben. Öffnen Sie die Kühlschranktür nicht zu häufig.
• Platzieren Sie Fleisch und Fisch (in Papier- oder Plastikverpackungen) in den Kühlschrank, dass Sie innerhalb von 1-2 Tagen aufbrauchen möchten.
• Obst und Gemüse können Sie ohne Verpackung in den Crisper geben.

Nahrungsmittel Lagerzeit	Position im Kühlteil
Gemüse und Obst 1 Woche	Im Crisper (ohne Verpackung)
Fleisch und Fisch	2 bis 3 Tage	In Plastikfolie oder -beuteln oder in einem Fleischbehälter (auf dem Glaseinschub)
Frischer Käse	3 bis 4 Tage	Im speziellen Türfach
Butter und Margarine	1 Woche	Im speziellen Türfach
Produkte in Flaschen, Milch und Joghurt	Bis zum vom Hersteller empfohlenen Ablaufdatum	Im speziellen Türfach
Eier	1 Monat	In der Eierablage
Fertige Gerichte		Alle Regale

HINWEIS: Kartoffeln, Zwiebeln und Knoblauch sollten nicht im Kühlschrank gelagert werden.

Gefrierfach

• Die Nutzung des Gefrierfachs ist das Speichern von tiefgefrorenen oder gefrorenen Lebensmitteln für längere Zeit und zum Herstellen von Eiswürfeln.
- Geben Sie keine frischen und warmen Nahrungsmittel zum Einfrieren in die Fächer an der Gefrierteiltür. Verwenden Sie diese Fächer nur zum Lagern gefrorener Nahrungsmittel.
- Stellen Sie keine warmen Speisen mit frischen und tiefgekühlten Lebensmitteln nebeneinander, da das Gefriergut auftauen kann.
- Wenn Sie frische Nahrungsmittel einfrieren (z. B. Fisch, Fleisch und Hackfleisch), sollten Sie sie in Portionen einteilen, die Sie auf einmal verwenden können.

• Für die Lagerung gefrorener Nahrungsmittel sollten Sie stets sorgfältig die Anweisungen auf den Verpackungen befolgen. Wenn keine Informationen auf der Verpackung zu finden sind, sollten Sie das Produkt nicht länger als 3 Monate ab dem Verkaufsdatum lagern.
• Wenn Sie gefrorene Nahrungsmittel kaufen, sollten Sie sicherstellen, dass diese immer bei geeigneten Temperaturen gelagert wurden und dass die Verpackung intakt ist.
• Gefrorene Lebensmittel sollten in geeigneten Behältern transportiert werden, um die Qualität der Lebensmittel zu erhalten und sollten in der möglichst kürzesten Zeit auf die eisigen Oberflächen des Gerätes zurückgelegen werden.
• Wenn ein Paket von Tiefkühlkost Zeichen von Feuchtigkeit und abnormale Schwellung zeigt, ist es wahrscheinlich, dass es zuvor bei einer ungeeigneten Temperatur gelagert wurde und dass der Inhalt sich verschlechtert hat.
• Die Haltbarkeit der Tiefkühlkost ist abhängig von der Raumtemperatur, der Thermostateinstellung, der Häufigkeit der Türöffnung, der Art der Nahrung und der Länge der benötigten Zeit vom Geschäft bis zu Ihnen nach Hause. Befolgen Sie stets die Anweisungen auf der Verpackung und überschreiten Sie niemals die angegebene maximale Lagerzeit.
• Verwenden Sie das Schnellfrierfach, um hausgemachte Speisen (und Nahrungsmittel, die Sie einfrieren wollen) schneller einzufrieren, da dieses Fach eine größere Kühlleistung besitzt. Schnelle Einfrier-Regale sind die mittleren Schubladen des Gefrierfachs (siehe auf Seite 19 - 20)
• Auf den Seiten 11, 12 und 13 finden Sie einige Hinweise für das Einlegen und Lagern von Nahrungsmitteln im Tiefkühlfach.

Fleisch und Fisch	Vorbereitung	Lagerzeit (Monate)	Auftauzeit bei Raumtemperatur - Stunden
Steak In Folie einwickeln 6-10 1-2
Lammfleisch In Folie einwickeln 6-8 1-2
Kalbsbraten In Folie einwickeln 6-10 1-2
Gewürfeltes In kleinen Stücken 6-10 1-2
Gewürfeltes In Stücken 4-8 2-3
Hackfleisch	In Verpackung ohne Gewürze	1-3	2-3
Innereien (Stücke)	In Stücken 1-3 1-2
Mortadella / Salami	Sollte in jedem Fall verpackt werden		Bis zum vollständigen Auftauen
Huhn und Truthahn	In Folie einwickeln 7-8	10-12
Gans und Ente	In Folie einwickeln 4-8	10
Wild, Kaninchen, Wildschwein	In Portionen von 2,5 kg und als Filet	9-12	10-12
Süßwasserfisch (Lachs, Karpfen, Wels)	Fisch ausnehmen und abschuppen, waschen und trocknen. Falls erforderlich Kopf und Schwanz abschneiden.	2	Bis zum vollständigen Auftauen
Magerer Fisch, Barsch, Steinbutt, Flunder		4-8	Bis zum vollständigen Auftauen
Fettige Fische (Thunfisch, Makrele, Bluefish, Sardellen)		2-4	Bis zum vollständigen Auftauen
Schalentiere	Geputzt und in Beuteln	4-6	Bis zum vollständigen Auftauen
Kaviar	In der Verpackung, Alu- oder Plastikdose	2-3	Bis zum vollständigen Auftauen
Schnecken	In der Verpackung, Alu- oder Plastikdose	3	Bis zum vollständigen Auftauen

Hinweis: Gefrorene Nahrungsmittel werden nach dem Auftauen wie frische verarbeitet. Sie dürfen nach dem Auftauen aber AUF KEINEN FALL wieder eingefroren werden.

Gemüse und Obst:	Vorbereitung	Lagerzeit (Monate)	Auftauzeit bei Raumtemperatur - Stunden
Blumenkohl	Blätter entfernen, in Stücke zerteilen und kurz in Wasser mit etwas Zitronensaft einlegen	10-12	Kann im gefrorenen Zustand verwendet werden
Schnittbohnen und Bohnen	Waschen und in kleine Stücke teilen	10-13	Kann im gefrorenen Zustand verwendet werden
Bohnen Ausschoten	und waschen 12		Kann im gefrorenen
Pilze und Spargel	Waschen und in kleine Stücke teilen	6-9	Kann im gefrorenen Zustand verwendet werden
Kohl Geputzt 6-8 2
Aubergine	Nach dem Waschen in Stücke von ca. 2 cm teilen	10-12	Stücke voneinander lösen
Mais	Reinigen und am Kolben oder als Einzelkörner verpacken	12	Kann im gefrorenen Zustand verwendet werden
Karotten	Putzen und in Scheiben schneiden	12	Kann im gefrorenen Zustand verwendet werden
Paprika	Stiel abschneiden, halbieren und Samen herausnehmen	8-10	Kann im gefrorenen Zustand verwendet werden
Spinat Gewaschen 6-9 2
Äpfel und Birnen Schälen und zerteilen 8-10 (Im Kühlschrank) 5
Aprikosen und Pfirsiche	Halbieren und Kern entfernen	4-6	(Im Kühlschrank) 4
Erdbeeren und Heidelbeeren	Waschen und verlesen	8-12	2
Gekochtes Obst	10 % Zucker zum Behälter geben	12	4
Pflaumen, Kirschen, Sauerkirschen	Waschen, Stiele und Stengel entfernen	8-12	5-7

MilchprodukteGebäck		Vorbereitung	Lagerzeit(Monate)	Lagerbedingungen
Milchpackung(homogenisiert)		In der eigenenVerpackung	2-3	Nur Milch - in eigenerVerpackung
Käse - ohneFrischkäse		In Scheiben 6-8		Zur kurzfristigen Lagerung inder Originalverpackung Zurlangfristigen Lagerung inPlastik verpacken
Butter, Margarine		In eigener Verpackung 6
Eier*	Eiklar 10-12			30 g entsprechen einemEidotter	In verschlossenem Behälter
	Flüssigei (Eiklarund Eidotter)	Etwas Salz oder Zuckerbeigeben, um Stockenzu verhindern	10	50 g entsprechen einemEidotter
	Eidotter	Etwas Salz oder Zuckerbeigeben, um Stockenzu verhindern	8-10	20 g entsprechen einemEidotter

• Niemals in der Schale einfrieren. Eiklar und Dotter nur getrennt oder gut durchmischt einfrieren

	Lagerzeit (Monate)	Auftauzeit bei Raumtemperatur (Stunden)	Auftauzeit im Ofen (min.)
Brot 4-6 2-3			4-5 (220-225 °C)
Kekse 3-6 1-1,5			5-8 (190-200 °C)
Gebäck	1-3 2-3		5-10 (200-225 °C)
Kuchen	1-1,5 3-4		5-8 (190-200 °C)
Blätterteig	2-3 1-1,5		5-8 (190-200 °C)
Pizza	2-3 2-4		15-20 (200 °C)

Manche Gewürze und Kräuter in Fertiggerichten entwickeln nach längerem Einfrieren einen starken oder veränderten Eigengeschmack (Anis, Basilikum, Kräutermischungen, Ingwer, Knoblauch, Zwiebel, Senf, Thymian, Majoran, schwarzer Pfeffer). Würzen Sie daher Nahrungsmittel, die Sie einfrieren möchten, nur wenig. Nach dem Auftauen können Sie sie dann richtig abschmecken.

Die Lagerzeit von Nahrungsmitteln ist auch vom bei der Zubereitung verwendeten Fett abhängig. Geeignete Speisefette sind Margarine, Talk, Olivenöl und Butter. Erdnussöl und Schweinefett sind ungeeignet.

Flüssige Nahrungsmittel sollten in Plastikgefäße gefüllt werden, andere Nahrungsmittel in Plastikfolie oder -beutel

TEIL - 4. REINIGUNG UND INSTANDHALTUNG

- Stellen Sie sicher, dass das Gerät vom Netz getrennt ist, bevor Sie mit der Reinigung beginnen.

- Reinigen Sie das Gerät niemals, indem Sie Wasser darauf oder hinein gießen.

- Das Gerät kann innen und außen mit einer Lösung aus Natriumbicarbonat und lauwarmem Wasser gereinigt werden. Verwenden Sie ein weiches Tuch oder einen Schwamm.

- Reinigen Sie die Zubehörteile einzeln mit Seife und Wasser. Geben Sie diese nicht in den Geschirrspülautomaten.

- Verwenden Sie zur Reinigung NIEMALS entzündliche, brennbare oder ätzende Reinigungsmittel wie Lösungsmittel, Benzin oder Säuren.

- Sie sollten den Kondensator (Geräterückseite) mindestens einmal jährlich mit einem Besen reinigen, um Energie zu sparen und die Leistung zu erhöhen.

Vergewissern Sie sich, dass das Gerät vom Netz getrennt ist.

Abtauung des Gefrierfachs

- Das Abtauen erfolgt automatisch während des Betriebs. Das abgetaute Wasser wird durch die Kondensatschale gesammelt und verdampft automatisch.

• Die Verdunstungsschale und das Wasser Ablaufloch (Rückseite der Crisper-Regale des Kühlschrankes) sollten in regelmäßigen Abständen gereinigt werden, um statt des Ablaufen die Ablagerung des Wassers an der Unterseite des Kühlschranks verhindern.

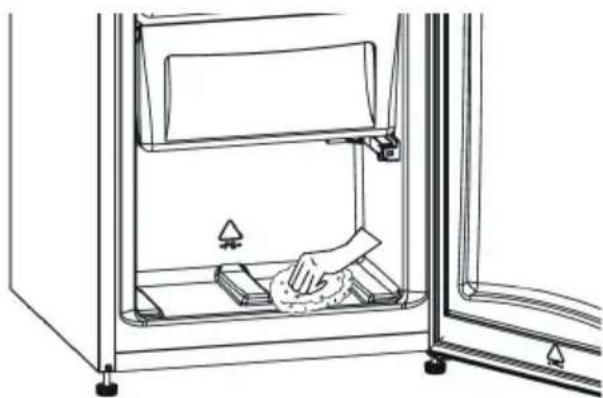

Abtauung des Gefrierfachs

- Der Frost, der die Regale des Gefrierfachs deckt, sollte regelmäßig entfernt werden.

- Verwenden Sie dazu keine scharfen oder spitzen Metallgegenstände. Diese könnten den Kühlkreis verletzen und zu irreparablen Schäden am Gerät führen. Verwenden Sie den mitgelieferten Plastikschaber.

- Wenn sich dort auf den Regalen mehr als 5 mm Frost befindet, muss eine Auftauung durchgeführt werden.

- Legen Sie vor der Abtauung das Gefriergut an einen kühlen Ort, nachdem Sie diese in Zeitungspapier eingewickelt haben, um ihre Temperatur über lange Zeit konstant zu erhalten.

- Um den Abtauvorgang zu beschleunigen können ein oder mehrere Behälter mit warmem Wasser in das Gefrierfach gestellt werden.

- Trocknen Sie das Innere des Innenraums mit einem Schwamm oder einem sauberen Tuch.

- Wenn das Gerät abgetaut wurde, können Sie die Nahrungsmittel wieder ins Gefrierfach geben. Denken Sie aber daran, dass Sie diese möglichst bald verbrauchen sollten.

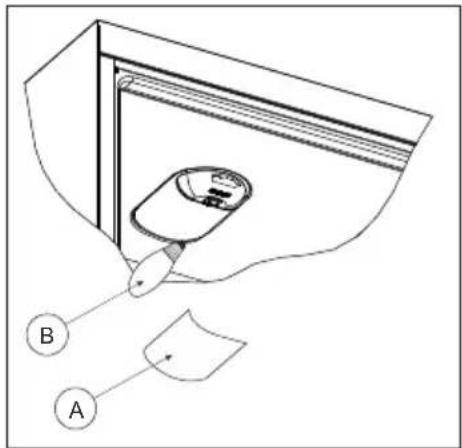

Auswechseln der Lampe im Kühlteil

1. Ziehen Sie den Netzstecker des Geräts von der Steckdose ab.
2. Entfernen Sie die Lampenabdeckung (A). Drücken Sie dabei auf die Haken an beiden Seiten der Abdeckung.
3. Ersetzen Sie die defekte Lampe (B) durch eine neue Lampe (maximal 15 W).
4. Setzen Sie die Lampenabdeckung wieder ein, und stecken Sie den Netzstecker in die Steckdose.

LED-Beleuchtung auswechseln

Falls Ihr Kühlschrank eine LED-Beleuchtung hat, wenden Sie sich an den Helpdesk, da sie nur von autorisiertem Personal ausgewechselt werden sollte.

TEIL - 5. TRANSPORT UND UMSTELLUNG

Transport und Standortwechsel

• Die Originalverpackung inkl. Schaumteile kann für zukünftige Transporte aufbewahrt werden (optional).
- Fixieren Sie den Kühlschrank mit solider Verpackung, Bändern oder starken Schnüren. Beachten Sie auch bei einem erneuten Transport die Transporthinweise auf der Verpackung.

- Nehmen Sie alle beweglichen Teile (Einschübe/Regale, Zubehörteile, Gemüseschalen) etc. aus dem Kühlschrank oder fixieren Sie diese mit Klebeband, wenn Sie den Kühlschrank umstellen oder transportieren.

Achten Sie darauf, den Gefrierschrank nur in aufrechter Lage zu transportieren.

Wechsel des Türanschlags

• Es ist nicht möglich, die Öffnungsrichtung Ihrer Kühlschranktür zu ändern, wenn die Türgriffe auf Ihrem Kühlschrank an der Vorderseite der Tür installiert sind.
• Es ist möglich, bei Modellen ohne Griffe die Öffnungsrichtung zu ändern.
• Wenn die Tür Öffnungsrichtung Ihres Kühlschranks geändert werden kann, sollten Sie sich an den nächstgelegenen autorisierten Service wenden, um die Öffnungsrichtung zu ändern.

TEIL - 6. BEVOR SIE DEN KUNDENDIENST RUFEN

Wenn der Kühlschrank nicht richtig funktioniert, könnte es sich um ein kleines Problem handeln. Prüfen Sie daher die folgenden Punkte, bevor Sie einen Fachmann zu Rate ziehen und sparen Sie damit Zeit und Geld.

Wenn der Kühlschrank nicht funktioniert:

Überprüfen Sie:

• Ob Strom vorhanden ist,
• Der Hauptschalter in Ihrem Hause ist getrennt
• Ob die Steckdose in Ordnung ist. Um dies zu prüfen, stecken Sie ein anderes Gerät in diese Dose, von dem Sie wissen, dass es funktioniert.

Wenn der Kühlschrank schlecht funktioniert:

Überprüfen Sie:

• Sie das Gerät überlastet haben,
• Ob der Thermostatregler in Stellung "1" steht (wenn ja, stellen Sie ihn auf einen geeigneten Wert ein)
  • ob die Türen dicht schließen,
• ob sich Staub am Kondensator angesammelt hat,
• Es gibt genug Platz an den Rück- und Seitenwänden.

Wenn das Gerät außergewöhnliche Geräusche macht;

Das Kühlgas, das im Kühlkreis läuft, kann gewisse Geräusche (blubbernde Geräusche) verursachen, auch wenn der Kompressor nicht läuft. Darüber brauchen Sie sich keine Gedanken zu machen, das ist normal. Wenn Sie ungewöhnliche Geräusche wahrnehmen, überprüfen Sie

• ob das Gerät richtig ausgerichtet steht,
• die Rückseite frei ist und nichts daran anstößt.
  • Die Sachen auf dem Gerät vibrieren.

Wenn sich Wasser im unteren Teil des Kühlschranks sammelt, überprüfen Sie:

Überprüfen Sie:

- ob die Ablauföffnung verstopft ist (verwenden Sie den Ablaufstopfen, um die Ablauföffnung zu reinigen).

WICHTIGE HINWEISE:

• Wenn Sie den Kühlschrank längere Zeit nicht verwenden (z.B. in den Sommerferien), trennen Sie ihn bitte vom Netz (ausstecken). Reinigen Sie das Gerät wie in Teil 4 beschrieben und lassen Sie die Tür geöffnet, um Kondensat- und Geruchsbildung zu vermeiden.
• Wenn das Problem bestehen bleibt, nachdem Sie alle Hinweise oben befolgt haben, wenden Sie sich bitte an den nächsten Kundendienst.
• Dieses Gerät ist für die Verwendung in Privathaushalten vorgesehen und darf ausschließlich für den vorgesehenen Zweck verwendet werden. Es eignet sich nicht für die kommerzielle oder übliche Nutzung. Verwendet der Benutzer das Gerät

für nicht bestimmungsgemäße Zwecke, lehnt der Hersteller jede Haftung oder Garantie für Defekte innerhalb der Garantiezeit ab.

- Die Lebensdauer des Gerätes laut Deklaration des Industrieministeriums beträgt 10 Jahre (Dauer der Bereitstellung von Ersatzteilen, die für die richtige Funktion des Geräts erforderlich sind).

Energiespartipps

1- Stellen Sie das Gerät in einem kühlen, gut belüfteten Raum auf. Vermeiden Sie aber direktes Sonnenlicht oder Wärmequellen (Heizkörper, Herd etc.). Verwenden Sie ggf. eine Isolierplatte.
2– Lassen Sie warme Speisen und Getränke abkühlen, bevor Sie sie in den Kühlschrank geben.
3– Geben Sie gefrorene Nahrungsmittel zum Auftauen in das Kühlfach. Die tiefen Temperaturen der gefrorenen Nahrungsmittel unterstützen die Kühlung des Kühlfachs. Dadurch wird Energie gespart. Durch Auftauen außerhalb des Kühlschranks wird Energie verschwendet.
4– Decken Sie Getränke und flüssige Nahrungsmittel zu. Andernfalls steigt die Feuchtigkeit im Gerät an. Dadurch muss die Betriebszeit erhöht werden. Außerdem wird dadurch die Geruchsbildung oder Geschmacksübertragung verhindert.
5- Öffnen Sie die Kühlschranktüren immer nur möglichst kurz.
6- Halten Sie alle Abdeckungen der unterschiedlichen Temperaturzonen im Gerät geschlossen (Crisper, Frischeteil etc.)
7- Die Türdichtung muss sauber und elastisch sein. Tauschen Sie beschädigte Dichtungen aus.

TEIL - 7. TEILE UND FÄCHER DES GERÄTES

Diese Abbildung ist rein beispielhaft und veranschaulicht die verschiedenen Bereiche und Zubehörteile des Geräts. Die Teile können je nach Modell variieren.

1) Thermostat-Knopf / Lampe
2) Kühlschrank Glasregale
3) Crisperabdeckung
4) Crisper
5) Gefrierschrank Körbe
6) Verstellbare Füße
7) Eisbox
8) Flaschenablage
9) Türablage
10) Eierhalter
11) Lichtschalter
12) Wein-Rock

Lieferumfang

Hersteller Gerätetyp	ATLANTIC
	Kühl-Gefrierkombination
Glasablagen	4
Gemüse-Schubladen	2
Türablage	4
Eierablage	2
Eiswürfelschale	2
Plastikschaber	1
Garantieunterlagen	Ja
Gebrauchsanleitung	Ja

Datenblatt für kühlgeräte

Marke	ATLANTIC
Modell	ATLKGK185SI10A++ATLKGK185R10A++
Produkt-Kategorie	7 (Gefrierteil-Kühlschrank)
Energieklasse	A++
Jährlicher Energieverbrauch *	207 kWh / Jahr
Totaler Bruttoinhalt	313 l
Totaler Nettovolumen	290 l
Kühlschrank Bruttovolumen	214 l
Kühlschrank Nettovolumen	209 l
Gefrierschrank Bruttovolumen	99 l
Gefrierschrank Nettovolumen	81 l
Sternebewertung	***
Kühlsystem	Statisch
Erwärmungszeit (-18°C/-9°C)	14 stunde (25°C)
Gefriervermögen	4,5 kg
Klimaklasse **	ST/N (16°C - 38°C)
Geräuschemission	42 dB(A)

Konformitätserklärung

• Dieses Gerät ist für die Aufbewahrung von Lebensmitteln bestimmt und entspricht der Verordnung (EG) Nr. 1935/2004 EC

• Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den Markt gebracht:

• Diese Geräte wurden entworfen für eine Umgebungstemperatur zwischen 16°C - 38°C.

• Die Konstruktion des Geräts entspricht den Normen EN62552, IEC60335-1 / IEC60335-2-24, 2004/108/EG.
• Sicherheitsanforderungen der "Niederspannungsrichtlinie" 2006/95/EG
• Schutzvorschriften der EG-Richtlinie 2004/108 "EMV" Dieses Gerät entspricht der EG-Richtlinie Niederspannung 2006/95/EG und Elektromagnetische Verträglichkeit 2004/108/EG in der jeweils aktuellen Fassung bei Lieferung, Richtigkeit geprüft.

Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Landesspezifische Normen und Regeln beachten!

1) Bewertung von A (= niedriger Verbrauch) bis G (= hoher Verbrauch).
2) Der Energieverbrauch bezieht sich auf den Jahresverbrauch in kWh, ermittelt nach DIN EN 153. Im praktischen Betrieb können je nach Nutzung und Standort des Geräts Abweichungen auftreten.

3) * = Fach mit -6 °C oder kälter

** = Fach mit -12 °C oder kälter

*** = Tiefkühl-Lagerfach mit -18 °C oder kälter

**** = Gefrierfach mit -18 °C oder kälter

4) Klimaklasse: Ihr Kühlgerät wurde gemäß seiner Klimaklasse zum Einsatz bei bestimmten Umgebungstemperaturen entwickelt; entsprechende Angaben finden Sie

auf dem Typenschild. Wenn Sie das Kühlgerät bei

Umgebungstemperature außerhalb des empfohlenen Bereiches betreiben, kann die Kühlleistung darunter leiden.

Klimaklasse Umgebungstemperatur (°C)
n T	zwisch 16 und 43
ST	zwisch 16 und 38
N	zwisch 16 und 32
SN	zwisch 10 und 32

Index
