Produkttyp	Tragbarer LED-Strahler
Marke	Brennenstuhl
Modell	EL 750 M
Leistung	9,9 W
Nennspannung	220 V - 240 V, 50/60 Hz
Schutzklasse	I
Schutzart	IP65
Stoßfestigkeit	IK08
Temperaturbereich	-20°C bis +45°C
Kabellänge	1,5 m
Gewicht	0,8 kg
Maximale projizierte Fläche	35 cm²
Steckertyp	Schuko (Typ F)
Verwendung	Innen- und Außenbereich
Einschaltung	Automatisch beim Einstecken
Einstellung	Neigung mittels Schraube einstellbar
Montage auf Stativ	Möglich (Stativ nicht im Lieferumfang)
Wartung	Mit einem trockenen oder leicht feuchten Tuch reinigen, ohne Lösungsmittel
Austausch der Lichtquelle	Nicht austauschbar, Gerät am Ende der Lebensdauer ersetzen
Sicherheitshinweis	Nicht direkt in den Strahl blicken; außerhalb der Reichweite von Kindern aufbewahren; heiße Oberfläche
Hersteller	lectra technik ag, Blegistrasse 13, CH-6340 Baar

Häufig gestellte Fragen - EL 750 M BRENNENSTUHL

Was tun, wenn der Strahler beschädigt ist?

Überprüfen Sie vor jedem Gebrauch, ob der Strahler Beschädigungen aufweist. Wenn das Gerät beschädigt ist, verwenden Sie es nicht und wenden Sie sich an einen qualifizierten Elektriker oder den Kundendienst des Herstellers. Ein beschädigtes Schutzgehäuse kann nicht ersetzt werden und der Strahler muss entsorgt werden.

Kann ich diesen Strahler mit einem externen Dimmer verwenden?

Nein, der Strahler ist nicht für den Einsatz mit externen Dimmern geeignet. Die Verwendung eines Dimmers kann das Gerät beschädigen oder zu Fehlfunktionen führen.

Wie reinige ich den Strahler?

Trennen Sie den Strahler vor der Reinigung immer vom Netz. Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Verwenden Sie niemals Lösungsmittel, scheuernde Reinigungsmittel oder ähnliches.

Kann die LED-Lampe ausgetauscht werden?

Nein, die LED-Lichtquelle ist nicht austauschbar. Wenn die LED das Ende ihrer Lebensdauer erreicht hat, muss der gesamte Strahler ersetzt werden.

Wie montiere ich den Strahler auf einem Stativ?

Verwenden Sie die Löcher der Halterung (Kennzeichnung D in der Abbildung), um den Strahler auf einem Brennenstuhl-Stativ zu befestigen. Das Befestigungsmaterial ist nicht im Lieferumfang des Strahlers enthalten.

Schaltet sich der Strahler automatisch ein?

Ja, sobald der Netzstecker in eine geeignete Steckdose gesteckt wird, schaltet sich der Strahler automatisch ein. Es gibt keinen Schalter.

Was sind die Schutzklasse und die Schutzart?

Der Strahler hat die Schutzklasse I und die Schutzart IP65 (geschützt gegen Staub und Strahlwasser) sowie die Stoßfestigkeit IK08.

Kann ich diesen Strahler im Freien verwenden?

Ja, der Strahler ist dank seiner Schutzart IP65 für den Innen- und Außeneinsatz geeignet. Beachten Sie jedoch den Temperaturbereich von -20°C bis +45°C.

Was tun am Ende der Lebensdauer des Strahlers?

Entsorgen Sie das Gerät nicht im Hausmüll. Gemäß der europäischen Richtlinie 2012/19/EU müssen gebrauchte Elektrogeräte getrennt gesammelt und einer umweltfreundlichen Wiederverwertung zugeführt werden. Informieren Sie sich bei Ihrer örtlichen Verwaltung.

Wo finde ich die EU-Konformitätserklärung?

Die EU-Konformitätserklärung ist beim Hersteller erhältlich. Weitere Informationen finden Sie auf der Website www.brennenstuhl.com, insbesondere im Bereich Service/FAQ.

BEDIENUNGSANLEITUNG EL 750 M BRENNENSTUHL

Bedienungsanleitung Mobiler LED Strahler

EL 750 M / EL 2050 M / EL 4050 M
EL 2052 M / EL 4052 M
EL 753 M / EL 2053 M / EL 4053 M

Achtung: Lesen Sie vor Gebrauch des Strahlers diese Gebrauchsanweisungitte aufmerksam durch und bewahren Sie sie anschliebend gut auf!

SICHERHEITSHINWEISE

• Überprüfen Sie vor jeder Benutzung das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen. Wenden Sie sich in thisem Fall an eine Elektrofachkraft oder an die angegebene Serviceadresse des Herstellers.

Bei Nichtbeachtung besteht Lebensgefahr durch elektrischen Schlag!

• Verwenden Sie das Produkt nicht in explosionsgeführter Umgebung, Lebensgefahr!
• Halten Sie Kinder von dem Strahler fern. Kinder können die Gefahr durch den elektrischen Strom nicht einschätzen.
  -itte niemals direkt in das Licht schauen.
• Eine zerstörte Schutzabdeckung kann nicht ersetzt werden. Der Strahler muss entsorgt werden.
• Die äußere flexible Leitung dieser Leuchte kann nicht ausgetauscht werden; falls die Leitung beschädigt ist, muss die Leuchte verschrottet werden.

Heiße Oberfläche.

Nicht geeignet für den Betrieb mit externen Dimmern.

1 + u1 - 1 = ( 1 + u) u1 < 1 = u

TECHNISCHE DATEN
Nennspannung: 220 V-240 V~ 50/60 Hz
Schutzklasse: I
Schutzart/Schlagfestigkeit: IP65, IK08
Temperaturbereich: -20°C ~ +45°C
Anschlusskabel: H07RN-F 3G1,0

Typ: EL 750 M EL 2050 M EL 4050 M EL	2052 M
Netzstecker: Schuko Schuko Schuko CH
Kabellänge (m): 1,5 1,5 1,5 5,0
Leistungsaufnahme (W): 9,9 29,8 49,9 29,8
Strom max. (A): 0,06 0,127 0,213 0,127
Leistungsfaktor: 0,7 0,9 0,9 0,9
Max projizierte Flächte (cm2):	35	88	130	88
Gewicht (kg):	0,8 1,1 1,3			1,5

Typ: EL 4052 M EL 753 M EL 2053 M EL	4053 M
Netzstecker: CH BSBS	BS
Kabellänge (m): 5,0 1,5 1,5 1,5
Leistungsaufnahme (W): 49,9 9,9 29,8 49,9
Strom max. (A): 0,213 0,06 0,127 0,213
Leistungsfaktor: 0,9 0,7 0,9 0,9
Max projizierte Fläché (cm2):	130	35	88	130
Gewicht (kg):	1,7 0,8 1,1			1,3

Dieser LED-Strahler ist für Beleuchtungszwecke im Innen- und Außenbereich geeignet.

INBETRIEBNAHME

Stellen Sie den Strahler auf eine trockene, ebene Fläche. Sobald der Netzstecker in eine passende Steckdose eingesteckt wird, schaltet sich der Strahler automatisch ein.

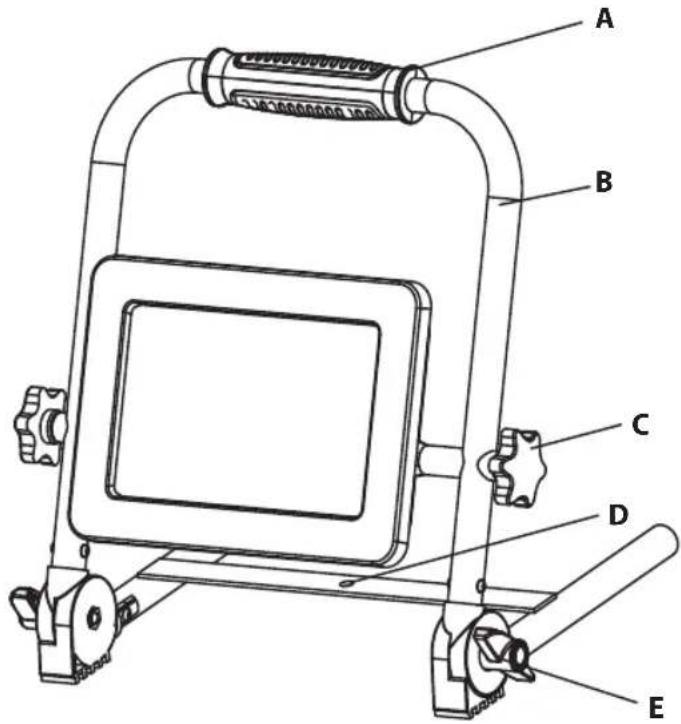

BEDIENTEILE

A Handgriff
B Gestell
C Einstellschraube für Strahler-Neigung
D Befestigung Stativ
E Einstellschraube fur Gestell-Neigung

STATIVMONTAGE

Der Strahler kann mit Hilfe der LÖcher im Haltebügel (D in der Abbildung) auf ein Brennenstuhl Stativ montiert werden (Befestigungsmaterial nicht im Lieferumfang).

REINIGUNG

Trennen Sie das Produkt vor der Reinigung von der Netzspannung.

Verwenden Sie keine Lösungsmittel, atzende Reinigungsmittel oder ähnliches. Benutzen Sie zur

Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.

WARTUNG

ACHTUNG: die LED-Leuchte enthalt keine

Koponenten, die gewartet werden müssen.

Die Lichtquelle dieser Leuchte ist nicht ersetzbar.

Wenn die Lichtquelle ihr Lebensende erreicht hat, ist die gesamte Leuche zu ersetzen.

Die Leuchtearficht geoffnet werden.

CE EU-KONFORMITÄTSERKLÄRUNG

Die EU-Konformitätserklung ist beim Hersteller hinterlegt.

ENTSORGUNG

Elektrogeräte umweltgerecht entsorgen!

Elektrogeräte gehören nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei ihrer Gemeinde oder Stadtverwaltung.

HERSTELLER

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

Für weitere Informationen empfehlen wir den Bereich Service/FAQ's auf unserer Homepage

www.brennenstuhl.com.
