BEDIENUNGSANLEITUNG Rave 3 soundcore

Sicherheitsinformationen

• Nicht fallen lassen.
• Nicht zerlegen.
• Nicht in Wasser tauchen.
  • Extreme Temperaturen meiden.
  • Das Produkt nicht bei Gewitter im Freien verwenden.
• Nur Original- oder zertifizierte Kabel verwenden.
  • Weder scharfe Reinigungsmittel noch Öl verwenden.

Im Lieferumfang

1 Zentraler Lautstärkeregler (zur Steuerung der Lautsprecher lautstärke)
2 Ein-/Aus-Taste/Betriebsanzeige
Eingang-Taste / Eingang-Anzeige
4 Bluetooth-Taste / Bluetooth-Anzeige
5 Taste „Vorheriger Titel“
6 Multifunktionstaste
7 Taste „Nächster Titel“
● Lichteffekte-Taste / Lichteffekte-Anzeige

Bassverstärker-Taste / Bassverstärker-Anzeige
10 Lautstärkeregler des Mikrofons (zur Steuerung der Mikrofonlautstärke)
Netzstromeingang
12 Reset-Taste
13 Mikrofoneingang
14 Audioeingang
15 Audioausgang
16 USB Anschluss
17 Power IQ USB-Anschluss

Verwendung Ihres Soundcore Rave

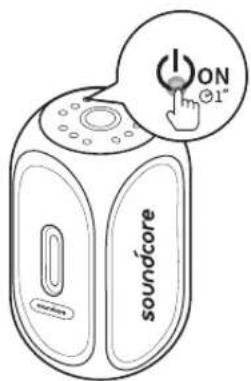

1. Ein-/Ausschalten

EIN 1 Sekunde lang gedrückt halten

AUS Mindestens 2 Sekunden lang gedrückt halten

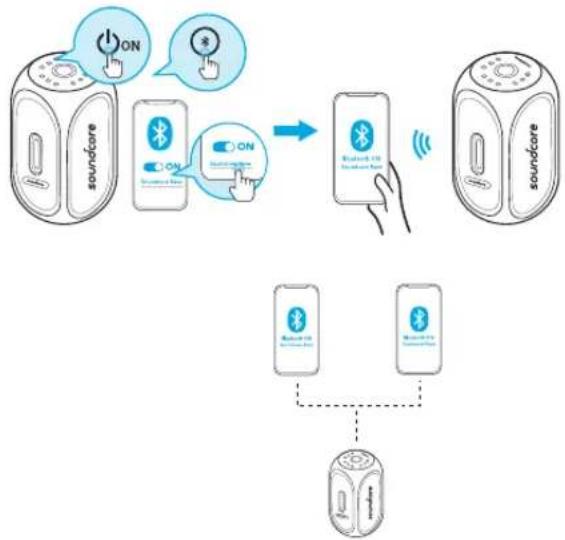

a. Bluetooth-Modus

Soundcore Rave kann bis zu zwei Mobilgeräte über Bluetooth (Dual Bluetooth Connection) koppeln.

Blinkt blau Bluetooth-Kopplungsmodus

tet blau Mit einem Gerät verbunden

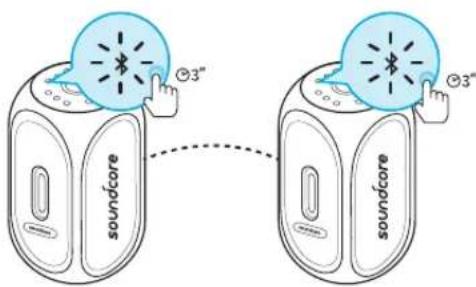

True Wireless Stereo-Gruppenmodus starten / True Wireless Stereo trennen

Blinkt zweimal kurz hintereinander blau

True Wireless Stereo-Gruppenmodus

tet blau Mit True Wireless Stereo verbunden

0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0

Über True Wireless Stereo-Technologie können Sie Ihren Soundcore Rave mit einem anderen Soundcore Rave koppeln und durch Experimente mit dem linken und rechten Tonkanal den optimalen Sound für beide Lautsprecher erzielen.

Wiedergabe / Pause

Nächsten Track abspielen

Vorigen Track abspielen

Drücken, um Bassverstärker ein / auszuschalten

Halten Sie die Taste zwei Sekunden lang gedrückt, um zwischen Indoor- und Outdoor-Modus zu wechseln.

Siri / andere Sprachsteuerungssoftware aktivieren

Lauter / leiser

Überprüfen Sie die verfügbaren Lichteffekte-Modi in der Soundcore App.

Ist diese Option aktiviert, stellt der Soundcore Rave automatisch eine Verbindung zum zuletzt angeschlossenen Gerät her, sofern dieses verfügbar ist. Wenn nicht, drücken Sie die Bluetooth-Kopplungstaste, um den Kopplungsmodus zu aktivieren.

Zum Koppeln mit einem anderen Gerät drücken Sie die Bluetooth-Taste, um den Kopplungsmodus erneut zu starten. Wiederholen Sie dann die Schritte zum Koppeln.

Probleme bei der Verbindungsherstellung? Löschen Sie den Soundcore Rave aus dem Bluetooth Verlauf Ihres Geräts und stellen Sie Sicher, dass der Abstand weniger als 90 cm beträgt. Wiederholen Sie dann den Kopplungsvorgang. Die beste Klangqualität erzielen Sie, wenn sich keine Hindemisse zwischen dem angeschlossenen Gerät und Ihrem Lautsprecher befinden.

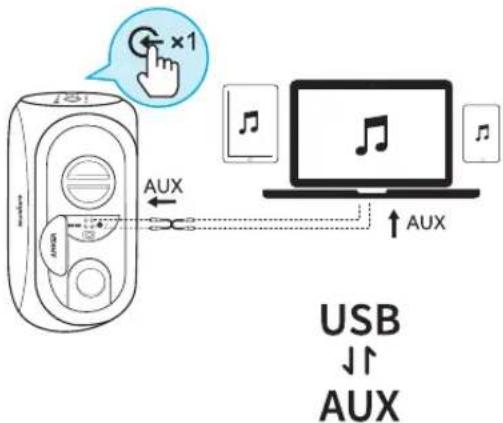

USB ↓↑ AUX AUX ×1

Schließen Sie ein Audlokabel an oder stecken Sie das USB-Laufwerk ein und drücken Sie dann die Eingang-Taste, um zwischen AUX-Eingangsmodus und USB-Modus zu wechseln (unterstützt FAT32-/MP3-/WMA-Formate).

Leuchtet grün (Eingang-Anzeige) AUX-Eingangsmodus

Leuchtet weiß (Eingang-Anzeige) USB-Modus

*Das SoundLine AUX-Kabel ist separat erhältlich.

Im AUX-Modus steuern Sie die Wiedergabe über das angeschlossene Gerät.

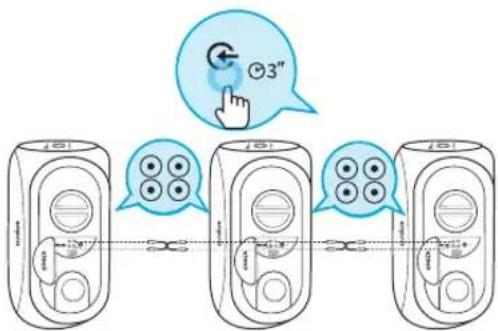

c. Mehrere Rave-Lautsprecher verbinden

Der Soundcore Rave kann über RCA-Kabel mit anderen Soundcore Raves verbunden werden, um eine Wired Party Chain (Musik aus mehreren Lautsprechem gleichzeitig) zu bilden.

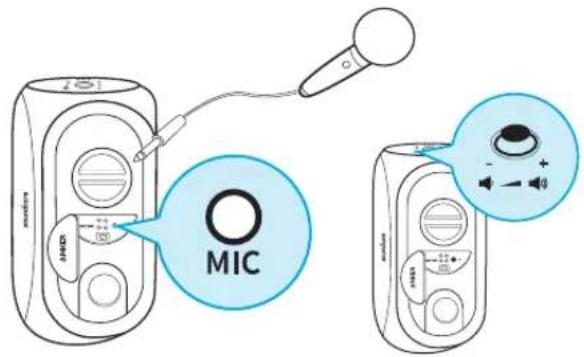

d. Anschließen des Mikrofons

MIC

Schließen Sie das Mikrofon an den Mikrofoncingang an. Sie können die Mikrofonlautstärke einstellen, indem Sie den Lautstärkeregler des Mikrofons bedienen.

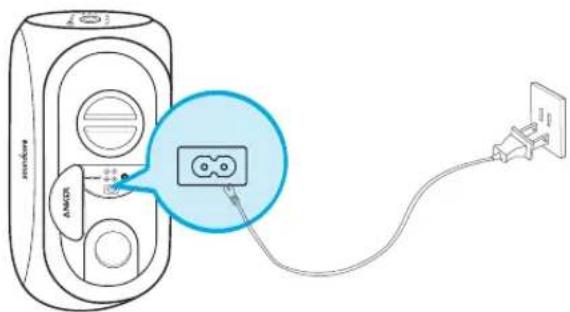

DE 3. Aufladen Ihres Soundcore Rave

Blinkt langsam weiß (Betriebsanzeige) Ladevorgang

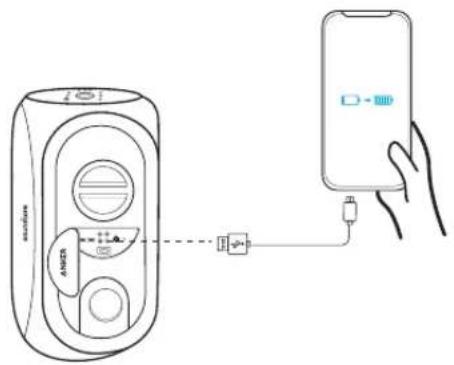

Sie können Ihr Mobilgerät über den Power IQ-USB-Anschluss am Soundcore Rave aufladen.

Verwenden Sie das Netzstromkabel aus dem Lieferumfang zum Laden Ihres Soundcore Rave. Das Gerät muss vor dem ersten Gebrauch vollständig geladen werden.

Trennen Sie den Lautsprecher vom Ladegerät, wenn er vollständig aufgeladen ist. Laden Sie den Lautsprecher nicht über längere Zeiträume.

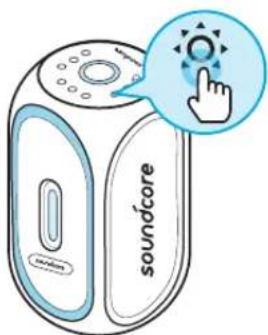

DE 4. Rhythmusgesteuerte Lichtershow

soundcore

Drücken, um Lichteffekte ein- oder auszuschalten

Hinweis: Das Blinken der LED kann in der Soundcore App einzeln deaktiviert werden.

5. Soundcore App

Laden Sie die Soundcore App herunter, um von einer besseren Produkterfahrung zu profitieren. Befolgen Sie die Anweisungen auf dem Bildschirm, um die Soundcore App einzurichten.

Wenn Ihr Lautsprecher nicht verwendet wird, bewahren Sie ihn an einem kühlen Ort auf.

Beachten Sie bitte, dass ihre Rechte im Zusammenhang mit dem Verkauf von Verbrauchsgütern durch die in dieser eingeschränkten Garantie genannten Garantien nicht beeinträchtigt werden.

Technische Daten

Änderungen der technischen Daten ohne Vorankündigung vorbehalten.

Eingang: 100V-240V AC, 50/60Hz

Ausgang: DC 5V, 2.4A(MAX)

Audioausgang: 160W

Akkukapazität: max. 20.000 mAh

Ladedauer: 4 Stunden

Wiedergabedauer (je nach Lautstärke und Musikinhalt): 24 Stunden

Maße: 255 x 245 x 505 mm

Gewicht (ohne Verpackung): 8,37 kg

Bluetooth-Version: V5.0

Bluetooth-Reichweite: 20 m

Soundcore App

• Lichteffekte
• Firmware aktualisieren
• Wellen-Visualizer
• Stereo und Boost Modus
• Umbenennen
• Und vieles mehr
