BEDIENUNGSANLEITUNG Guard S1 MIELE

Sicherheitshinweise und Warnungen 5

Nachhaltigkeit und Umweltschutz 11

Gerätebeschreibung 12

Anmerkung zu der Europäischen Verordnung (EU) Nr. 666/2013 14

Abbildungsverweise 15

Kennenlernen 15

Mitgeliefertes Zubehör 15

3D4U 15

Funktion der Abluftfilter-Wechselanzeige timestrip® (je nach Modell) 15

Funktion der Staubsaugerbeutel-Wechselanzeige. 15

Inbetriebnahme 16

Saugschlauch anschließen 16

Saugschlauch abnehmer 16

Saugschlauch und Handgriff zusammenstecken 16

EasyLock-Saugrohre zusammenstecken (je nach Modell) 16

Handgriff und Saugrohr zusammenstecken 16

Saugrohr und umschaltbare Bodendüse zusammenstecken 16

Abluftfilter-Wechselanzeige timestrip® aktivieren (je nach Modell) 16

Bedieren 17

EasySlide-Teleskoprohr einstellen (je nach Modell) 17

Zubehörhalter positionieren 17

Bodendüse einstellen 17

Treppenstufen absaugen 17

Anschlusskabel Herausziehen 17

Anschlusskabel aufrollen 17

Ein- und Ausschalten 17

Saugleistung wahlen 18

Nebenluftsteller offen 18

Abstellen, Transportieren und Aufbewahren 18

1. Parksystem fur Saugpausen 18

Parksystem zur Aufbewährung 18

Reinigen und pflegen 19

Bezugsquellen fur Zubehorteile 19

Staubsaugerbeutel austauschen 20

Staubsaugerbeutel entnahmen 20

Staubsaugerbeutel einsetzen 20

Zeitpunkt des Abluftfilterwechsels 20

Abluftfilter AirClean austauschen 21

Abluftfilter AirClean Plus 50, Silence AirClean 50, Active AirClean 50 und
HEPA AirClean 50 austauschen 21
Abluftfilter umrusten 22
Motorschutzfilter austauschen (bei Bedarf) 22
Fadenheber austauschen 23
Staubsauger und Zubehörteile reinigen 23
Probleme beheben 24
Kundendienst 25
Kontakt bei Störungen 25
Garantie 25
Nachkaufbares Zubehör 25
Bezugsquellen fur Zubehörteile 25

Bestimmungsgemäß Verwendung

Dieser Staubsauger entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßiger Gebrauch kann zu Schaden an Personen und Sachen führen.

Lesen Sie vor dem ersten Gebrauch des Staubsaugers die Gebrauchsanweisung. Sie gibt wichtige Hinweise für Sicherheit, Bedienung sowie Reinigung und Pflege des Staubsaugers. Dadurch schützen Sie sich und andere und vermeiden Schäden.

Entsprechend der Norm IEC 60335-1 weist Miele ausdrücklich darauf auf hin, das Kapitel „Inbetriebnahme“ sowie die Sicherheitshinweise und Warnungen unbedingt zulesen und zu befolgen.

Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden.

Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Schalten Sie den Staubsauger nach jedem Bedieren, vor jeder Zubehrwachsel, vor jeder Reinigung, Pflege und Problembehebung aus. Ziehen Sie den Netzstecker aus der Steckdose.

Bestimmungsgemäß Verwendung

Dieser Staubsauger ist für die Verwendung im Haushalt und in haushaltsächlichen Umgebungen bestimmt. Dieder Staubsauger ist nicht für den Baustellenbetrieb geeignet.
Dieser Staubsauger ist für das tägliche Saugen von Teppichen, Teppichböden und unempfindlichen Hartböden geeignet.
Dieser Staubsauger ist nicht für den Gebrauch im Außenbereich bestimmt.
Dieser Staubsauger ist für die Verwendung bis zu einer Höhe von 4.000 m über dem Meeresspiegel bestimmt.
Benutzen Sie den Staubsauger ausschließlich zum Aufsaugen von trockenem Sauggut. Menschen und Tiere dürfen Sie nicht absaugen. Alle anderen Anwendungsarten, Umbauten und Veränderungen sind unzulässig.
Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Staubsauger sicher zu bedieren,)dürfen diesen Staubsauger nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Kinder im Haushalt

Erstickungsgefahr. Kinder konnen sich beim Spieler in Verpackungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopfziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern.
▶ Kinder unter 8 Jahren mussen vom Staubsauger ferngehalten werden, es sei dess, sie werden ständig beaufsichtigt.
▶ Kinder ab 8 Jahren dürfen den Staubsauger nur ohne Aufsicht bedieren, wenn他们在 Staubsauger so erklärwt wurde, dass sieihn sicher bedieren konnen. Kinder mussen mögliche Gefahren einer falschen Bedienung erkennen und verstehen konnen.
▶ Kinder dürfen den Staubsauger nicht ohne Aufsicht reini-gen oder warten.
Beaufsichtigen Sie Kinder, die sich in der Höhe des Staubsaugers aufhalten. Lassen Sie Kinder niemals mit dem Staubsauger speilen.

Technische Sicherheit

Kontrollieren Sie den Staubsauger und alle Zubehörteile vor der Benutzung auf sightbare Schäden. Nehmen Sie einen beschädigten Staubsauger und beschädigte Zubehörteile nicht in Betrieb.

Vergleichen Sie die Anschlussdaten auf dem Typenschild des Staubsaugers (Netzspannung und Frequenz) mit denen des Versorgungsnetzes. Diese Daten müssen unbedingt übereinstimmen. Der Staubsauger ist ohne Änderung geeignet für 50~Hz oder 60~Hz .

Die Netzsteckdose muss über eine Sicherung 16 A oder 10 A träge abgesichert sein.

Der zeitweise oder dauerhafte Betrieb an einer autarken oder nicht netzynchronen Energieversorgungsanlage (wie z. B. Inselnetze, Back-up-Systeme) ist möglich. Voraussetzung für den Betrieb ist, dass die Energieversorgungsanlage die Vorgaben der EN 50160 oder vergleichbar einhalt. Die in der Hausinstallation und in thisem Miele Produkt vorgesehenen Schutzmaßnahmen müssen auch im Insebetrieb oder im nicht netzynchronen Betrieb in ihrer Funktion und Arbeitsweise sichergestellt sein oder durch gleichwertige Maßnahmen in der Installation ersetzt werden. Wie beispielsweise in der aktuellen Veröffentlichung der VDE-AR-E 2510-2 beschreiben.

▶ Eine Reparatur des Staubsaugers während der Garantiezeitarf nur von einem von Miele autorisierten Kundenstausgeführrt werden, da sonst bei nachfolgenden Schäden kein Garantieanspruch besteht.

Benutzen Sie den Staubsauger nicht, wenn das Anschlusskabel beschädigt ist. Lassen Sie ein beschädigtes Anschlusskabel nur komplett mit der Kabeltrommel austauschen. Aus Sicherheitsgründen darf der Austausch nur von einer von Miele autorisierten Fachkraft oder vom Miele Kundendienst vorgenommen werden.

Benutzen Sie das Anschlusskabel nicht zum Tragen des Staubsaugers undziehen Sie den Netzstecker nicht am Anschlusskabel aus der Steckdose. Ziehen Sie das Anschlusskabel nicht über scharfe Kanten und quetschen Sie es nicht ein. Vermeiden Sie früfiges Überfahren des Anschlusskabels. Anschlusskabel, Netzstecker und Steckdose konnen darauf beschädigt werden und ihre Sicherheit gefährden.
Lassen Sie Reparaturen nur von einer von Miele autorisierten Fachkraft ausführren. Durch unsachgemäße Reparaturen konnen erhebliche Gefahren für den Benutzer entstehen.

Sachgemäßer Gebrauch

Benutzen Sie den Staubsauger nicht ohne Staubsaugerbeutel, Motorschutzfilter und Abluftfilter.
Wenn kein Staubsaugerbeutel eingesetzt ist, kann der Staubraumdeckel nicht geschlossen werden. Wenden Sie keine Gewalt an.
Stellen Sie vor jedem Schließen des Staubraumdeckels sicher, dass der Staubsaugerbeutel bis zum deutlichen Einrasten eingesetzt ist.
Saugen Sie keine brennenden oder gluhenden Gegenstände, wie z. B. Zigaretten oder scheinbar erloschene Asche oder Kohle, auf.
Saugen Sie keinen Tonerstaub auf. Toner, der z. B. bei Druckern oder Kopiergeräten verwendet wird, kann elektrisch leitfähig sein.
Saugen Sie keine Flüssigkeiten und keinen feuchten Schmutz auf. Lassen Sie feucht gereinigte oder schampunierte Teppiche und Teppichböden vor dem Absaugen vollständig trocknen.
Saugen Sie keine leicht entflammbaren oder explosiven Stoffe oder Gase auf und saugen Sie nicht an Orten, an denen solche Stoffe gelagert sind.

Vermeiden Sie, mit dem Saugstrom in Kopfnähe zukommen.

Reinigung

Tauchen Sie den Staubsauger niemals in Wasser und rei-nigen Sieihn nur trocken oder mit einem leicht feuchten Tuch.

Zubehör und Ersatzteile

Fassen Sie beim Saugen mit einer Miele Turbobürste nicht in die laufende Bürstenwalze.
Achten Sie beim Saugen mit dem Handgriff ohne aufge- stecktes Zubehör daraufuf, dass der Handgriff nicht beschad- digit ist.
Verwenden Sie nur Staubsaugerbeutel, Filter und Originalzubehör mit dem Miele Logo auf der Verpackung. Nur darauf kann der Hersteller die Sicherheit gewährleisten.
Nur bei Originalersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile)dürfen nur gegen Originalersatzteile ausgetauscht werden.
Miele gibt Ohnen eine bis zu 15-jährige, mindestens aber 10-jährige Lieferergarantie für Funktionserhaltende Ersatzteilen nach Serienauslauf Ihres Staubsaugers.

Transport

Die Verpackung schützt den Staubsauger vor Transportschäden. Wir empfehlen, die Verpackung für Transportwerte aufzubewahren.

Entsorgung der Verpackung

Die Verpackung dient der Handhabung und schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungsstechnischen Gesichtspunkten ausgewählnt und generell recyclbar.

Das Rückführren der Verpackung in den Materialkreislauf spart Rohstoffe. Nutzen Sie materialspezifische Wertstoffsammlungen und Rückgabemöglichkeiten.

Wir empfehlen, die Verpackung für Transportzwecke aufzubewahren.

Entsorgung der Staubsaugerbeutel und Filter

Staubsaugerbeutel und Filter sind aus umweltverträglichen Materialien hergestellt. Die Filter konnen Sie über den normalen Hausmull entsorgen. Dies trifft auch auf den Staubsaugerbeutel zu, sofern er keinen im Hausmull verboten Schmutz enthalt.

Entsorgung des Altgerätes

Elektro- und Elektronikgeräte enthalten vielfach wertvolle Materialien. Sie enthalten auch bestimmte Stoffe, Gemische und Bauteile, die für ihre Funktion und Sicherheit notwendig waren. Im Hausmüll sowie bei nicht sachgemäßer Behandlung konnen sie der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Hausmüll.

Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknahmestellen zur unentgeltlichen Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Handler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altgerät sind Sie gesetzmäßig eigenerantwortlich. Sie sind gesetzlich verpflichtet, nicht vom Gerät fest umschlossene Altbatterien und Altakkumulatoren sowie Lampen, die zerstörungsfrei entnommen werden konnen, zerstörungsfrei zu entnahmen. Bringen Sie diese zu einer geeigneten Sammelstelle, wo sie unentgeltlich abgegeben werden konnen.itte sorgen Sie dazu, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

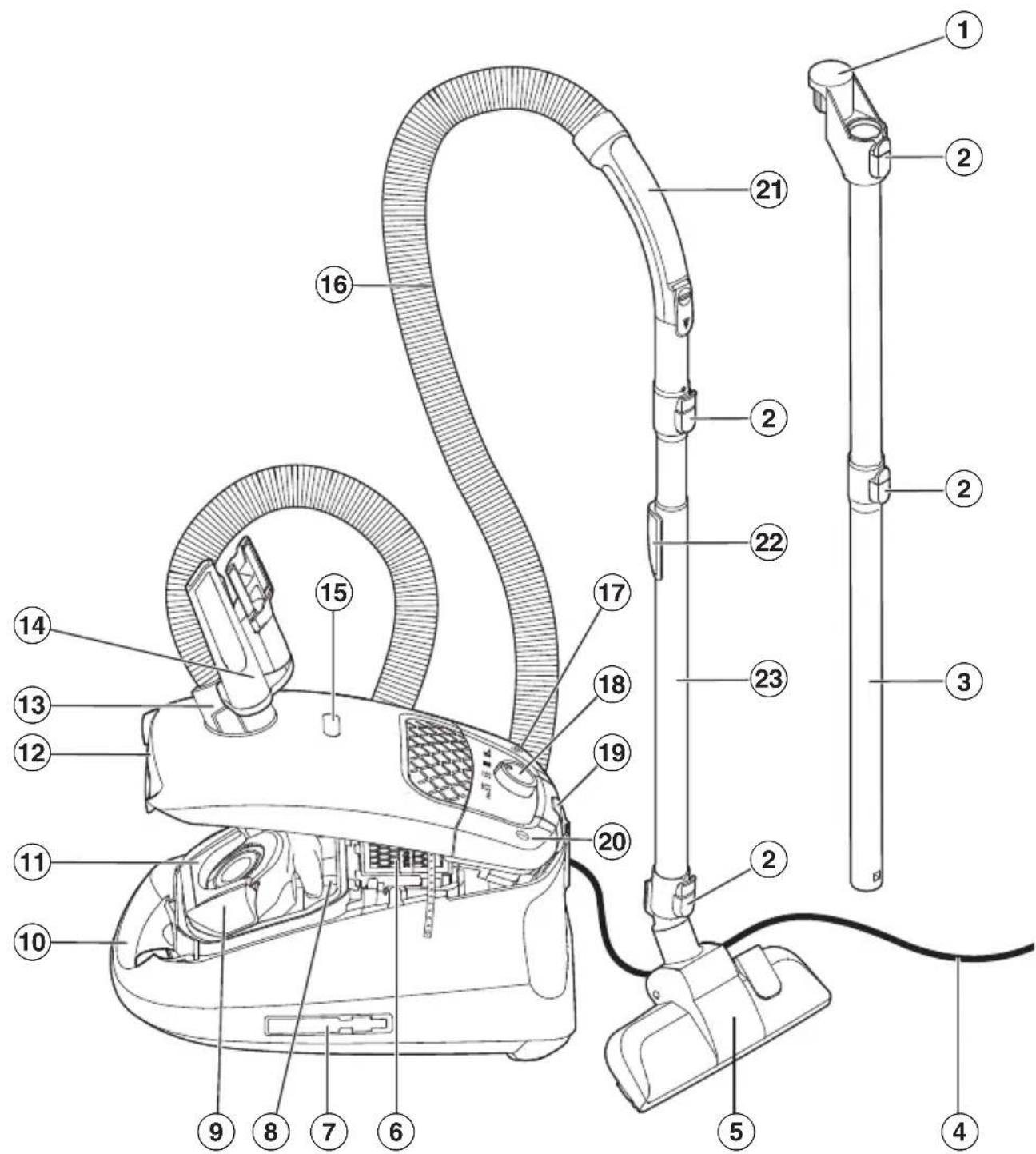

① Verbindungsstück
② Entriegelungstasten
③ EasyLock Saugrohr
④ Anschlusskabel mit Netzstecker
⑤ Bodendüse
Original Miele Abluftfilter*
⑦ Parksystem zur Aufbewährung (an beiden Seiten des Staubsaugers)
8 Motorschutzfilter
Staubsaugerbeutel-Aufnahme
⑩Tragegriff
⑪ Sperrklinke
12 Entriebelungstaste fur Staubraumdeckel
⑬ Saugstutzen
14 Zubehörhalter mit Zubehörteilen
15 Staubsaugerbeutel-Wechselanzeige
16 Saugschlauch
(17) Fußtaste für automatische Kabelaufwicklung
Drehregler
19 Parksystem fur Saugpausen
20 Fußtaste Ein/Aus ①
② Handgriff*
22 Entriebelung fur EasySlide Teleskoprohr
23 EasySlide Teleskoprohr*

• je nach Modell sind diese Ausstattungsmerkmale in ihrer Ausführung unterschiedlich oder nicht vorhanden.

Anmerkung zu der Europäischen Verordnung (EU) Nr. 666/2013

Dieser Staubsauger ist ein Haushaltsstaubsauger und nach oben genannter Verordnung als Universalstaubsaugereingestuft.

These Gebrauchsanweisung und weitere Daten stehen zum Download auf der Miele Internetseite unter www.miele.com bereit.

Der nach der Verordnung ermittelte jährliche Energieverbrauch beschreiben den indicativen, jährlichen Energieverbrauch (kWh pro Jahr), basierend auf 50 Reinigungsvorgängen. Der tatsächliche Energieverbrauch hangt davon ab, wie von dem Staubsauger Gebrauch gemacht wird.

Alle in der oben genannten Verordnung durchzuführenden Prüfungen und Berechnungen wurden nach den folgenden, jeweils gültigen, harmonisierten Normen unter Berücksichtigung des zu der Verordnung veröffentlichen Leitfaden der Europäischen Kommission aus September 2014 durchgeführt:

c) EN 60335-2-2 Household and similar electrical appliances - Safety - Part 2-2: Particular requirements for vacuum cleaner and water suction appliances. Nicht alle dem Staubsauger beiliegenden Bodendüsen und Saugzubehore sind für den in der Verordnung beschrie

benen Einsatz zur intensiven Reinigung von Teppichen oder Hartböden bestimmt. Folgende Bodendüse und Einstellung wurde zur Ermittlung der Werte verwendet:

Für die Energieverbrauche und die Reinigungsklassen auf Teppich und Hartboden sowie den Gerauschwert auf Teppich wurde die umschaltbare Bodendüse mit versenkten Borsten genutzt (Drücken Sie die Fußtaste).

Die nach der Verordnung ermittelten Daten beziehen sich ausschließlich auf die hier angegebenen Kombinationen und Einstellungen der Bodendüse auf den unterscheidlichen Bodenbelägen.

Für alle Messungen wurden ausschließlich Original Miele Staubsaugerbeutel, Motorschutzfilter und Abluftfilter verwendet.

Abbildungsverweise

Die in den Kapiteln angegebenen Abbildungen finden Sie auf den Ausklappe-seiten am Ende dieser Gebrauchsanweisung.

Kennenlernen

Dieser Staubsauger ist für das tägliche Saugen von Teppichen, Teppichböden und unempfindlichen Hartböden geeignet.

Das Miele Bodenpflegesortiment biiet tet passende Zubehorteile fur vielen Spezialanwendungen (siehe Kapitel „Nachkaufbares Zubehör").

Mitgeliefertes Zubehör (Abb. 01)

① Sauginsel

Zubehörteil zum Absaugen von Profilleisten, verzierten oder geschnitzten Gegenständen.

Der Pinselkopf ist drehbar und kann in die jeweils gunstigste Stellung gedreht werden.

② Polsterdüse

Zubehörteil zum Absaugen von Polstermöbeln, Matratzen und Kissen.

③ Fugendüse

Zubehörteil zum Aussaugen von Falten, Fugen und Ecken.

④ Zubehörhalter

Die Positionierung der Zubehörteile ist jeweils durch Symbole am Zubehörhalter gekennzeichnet.

3D4U

Mit 3D4U bietet Miele Ihnen kostenloes Zubehör zum Download für den 3D-Drucker an (www.miele.de, Service, Ersatzteile & Zubehör).

3D4U

Funktion der Abluftfilter-Wechselanzeige timestrip® (je nach Modell) (Abb. 02)

Die Abluftfilter-Wechselanzeige timestrip® zeigt die Nutzungsdauer des Abluftfilters an. Nach ca. 50 Betriebsstunden ist das Anzeigefeld am Abluftfilter rot ausgefüllt, der Abluftfilter muss dann ausgetauscht werden. 50 Betriebsstunden entsprechen ungefähr der durchschnittlichen Nutzung eines Jahres.

Funktion der Staubsaugerbeutel-Wechselanzeige

Die Funktion der Anzeige ist auf Mischstaub ausgelegt: Staub, Haare, Faden, Teppichfusseln, Sand usw.

Wenn Sie viel Feinstaub saugen, wie z. B. Bohrstaub, Sand, eventuell auch Gips oder Mehl, verstopfen die Poren des Staubsaugerbeutels sehr schnell. Die Anzeige wird dann bereits „voll“ anzeigen, selbst wenn der Staubsaugerbeutel noch nicht voll ist.

Wenn Sie weitere Haare, Teppich-, Wollfusseln usw. saugen, reagiert die Anzeige erst, wenn der Staubsaugerbeutel bereits prall gefüllt ist.

Inbetriebnahme

Saugschlauch anschließen (Abb. 03)

• Stecken Sie den Saugstutzen bis zum deutlichen Einrasten in die Saugöffnung des Staubsaugers. Führren Sie dazu die Einführ Hilfen beider Teile aufeinander zu.

Saugschlauch abnehmen (Abb. 04)

• Drücken Sie die Entriegelungstasten seitlich am Saugstutzen undziehen Sieihn aus der Saugöffnung.

Saugschlauch und Handgriff zusammen (Abb. 05)

• Stecken Sie den Anschlussstutzendes Saugschlauches bis zum deutlichen Einrasten in den Handgriff.

EasyLock-Saugrohre zusammen stecken (je nach Modell) (Abb. 06 + 07)

• Nehmen Sie das Saugrohr mit dem Verbindungsstück und steken Sie es nach links und rechts drehend in das zweite Saugrohr, bis die Verriegelung deutlich einrastet. (Abb. 06)
  Schieben Sie das Verbindungsstück bis zum Einrasten nach oben. (Abb. 07)

Handgriff und Saugrohr zusammenstecken (Abb. 08)

1 Stecken Sie den Handgriff bis zum deutlichen Einrasten in das Saugrohr. Führren Sie dazu die Einfuhrhilfen bei der Teile aufeinander zu.
2 Drucken Sie die Entriegelungstaste, wenn Sie die Teile voneinander trennen möchten undziehen Sie den Handgriff mit einer leichten Drehung aus dem Saugrohr.

Saugrohr und umschaltbare Bodendüse zusammenstecken (Abb. 09)

• Stecken Sie das Saugrohr nach links und rechts drehend in die Bodendüse, bis es deutlich einrastet.
• Drücken Sie die Entriegelungstaste, wenn Sie die Teile voneinander trennen möchten undziehen Sie das Saugrohr mit einer leichten Drehung aus der Bodendüse.

Abluftfilter-Wechselanzeige timestrip® aktivieren (je nach Modell) (Abb. 10-14)

Wenn seitlich an Ihr dem Staubsauger ein Hinweisstreifen aus dem Staubraum Heraushängt, müssen Sie die Abluftfilter-Wechselanzeige timestrip® aktivieren. (Abb. 10)

Drucken Sie die Entriegelungstaste in der Grifmulde und klappen Sie den Staubraumdeckel bis zum Einrasten nach oben auf. (Abb. 11)
Entfernen Sie den Hinweisstreifen. (Abb. 12)
Drucken Sie die Abluftfilter-Wechselanzeige timestrip®. (Abb. 13)

Nach ca. 10-15 Sekunden entscheid am linken Rand des Anzeigefeldes einschmaler roter Farbstreifen. (Abb. 14)

Schaden durch Verunreinigung des Staubraums. Durch einen nicht eingerasteten Staubsaugerbeutel konnen große Mengen Staub in den Staubraum gelangen und Bauteile beschädigen.

Stellen Sie vor jedem Schlieben des Staubraumdeckels sicher, dass der Staubsaugerbeutel eingesetzt und die Sperrklinke geschlossen ist.

Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubsaugerbeutel besteht nicht eingeklemmt wird.

Bedienen

EasySlide-Teleskoprohr einstellen (jen nach Modell) (Abb. 15)

Umfassen Sie die Entriegelung und stellen Sie das Teleskoprohr auf die gewünschte Länge ein.

Zubehörhalter positionieren (je nach Modell) (Abb.16)

• Stecken Sie den Zubehörhalter bei Bedarf bis zum deutlichen Einrasten auf den Saugstutzen am Staubsauger.

Bodendüse einstellen (Abb. 17 + 18)

Je nach Modell ist Ihr Staubsauger mit einer der abgebildeten Bodendüsen ausgestattet.

Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisung Ihres Bodenbelagherstellers.

Saugen Sie unempfindliche ebene Hartböden und Böden mit Fugen mit herausgestellten Borsten:

Drucken Sie die Fußtaste.

Saugen Sie Teppiche und Teppichboden mit versenkten Borsten:

Drucken Sie die Fuftaste.

Wenn Ihnen die Schiebekraft der Bodendüse zu hoch erscheint, reduzieren Sie die Saugleistung, bis sich die Bodendüse leicht schiben{lsst (siehe Abschnitt,Saugleistung wahlen").

Treppenstufen absaugen (Abb. 19)

Verletzungsgefahr durch herabstürzenden Staubsauger. Ein von der Treppe herabstürzender Staubsauger kann Sie oder andere verletzen. Saugen Sie Treppen immer von unter nach oben ab.

Die umschaltbare Bodendüse ist auch zum Absaugen von Treppenstufen geeignet.

Anschlusskabel herausziehen (Abb. 20)

Ziehen Sie das Anschlusskabel bis zur gewünschten Länge hereus.
- Stecken Sie den Netzstecker in die Steckdose.

Schaden durch Überhitzung. Das Anschlusskabel kann bei längerer Benutzung überhitzen. Ziehen Sie das Anschlusskabel bei einer Benutzung von länger als 30 Minuten komplett heraus.

Anschlusskabel aufrollen (Abb. 21)

Ziehen Sie den Netzstecker aus der Steckdose.
Treten Sie die Fußtaste für die automatische Kabelaufwicklung - das Anschlusskabel rollt automatisch auf.

Ein- und Ausschalten (Abb. 22)

Treten Sie die Fußtaste Ein/Aus ①.

Saugleistung wahlen (Abb. 23)

Sie konnen die Saugleistung des Staub-saugers der jeweiligen Saagsituation an-passen. Durch Reduzierung der Saug-leistung verringern Sie die Schiebekraft an der Bodendüse deutlich.

Wenn Sie die umschaltbare Bodendüse nutzen und Ihnen die Schiebekraft darauf zu hoch erscheint, reduzieren Sie die Saugleistung, bis sich die Bodendüse leicht schiben{lsst.

Am Staubsauger sind den Leistungsstufen Symbole zugeordnet, die beisel- haft zeigen, wofur die jeweilige Leistungsstufe zu empfehlen ist.

Gardinen, Textilien
hochwertige Veloursteppiche, Brücken und Läufer
Teppiche und Teppichböden aus Schlingenware
Hartböden, stark verschutzte Teppiche und Teppichböden
Drehen Sie den Saugleistungswahler bis zum Einrasten auf die gewünschte Leistungsstufe.

Nebenluftsteller öffnen (Abb. 24)

Sie können die Saugleistung kurzzeitig reduzieren, z. B. um ein Festsaugen an textilen Bodenbelägen zu verhindern.
- Offnen Sie den Nebenluftsteller am Handgriff nur soweit, bis sich die Saugduse leicht bewegen lasst.

Dadurch verringert sich die Schiebekraft an der jeweils verwendeten Saugduse.

Abstellen, Transportieren und Aufbewahren

Parksystem fur Saugpausen (Abb. 25)

In kurzen Saugpausen konnen Sie das Saugrohr mit dem Saugvorsatz am Staubsauger abstellen.

Verletzungsgefahr durch umsturzenden Staubsauger. Nutzen Sie das Parksystem nicht, wenn sich der Staubsauger auf einer schrägen Flache befindet, z. B. auf einer Rampe.

Schieber Ben Sie die Rohrteile des EasySlide-Teleskoprohres komplette ein (je nach Modell).
- Stecken Sie den Saugvorsatz mit dem Parknocken in das Parksystem.

Parksystem zur Aufbewährung (Abb. 26)

Zum Transportieren oder zur Aufbewährung können Sie das Saugrohr mit dem Saugvorsatz am Staubsauger abstellen.

Stromschlaggefahr durch Netzspannung.
Bei ausgeschaltetem Staubsauger ist Netzspannung vorhanden.
Schalten Sie nach jedem Gebrauch den Staubsauger aus. Ziehen Sie den Netzstecker aus der Steckdose.

Stellen Sie den Staubsauger aufrecht hin.

Wenn Ihr Staubsauger mit einem EasySlide-Teleskoprohr ausgestattet ist, ist es hilfreich, die Rohrteile komplett einzuschieben.

• Stecken Sie die Bodendüse mit dem Parknocken von oben in einen der beiden Saugrohrhalter.

Wenn Ihr Staubsauger mit einem EasyLock-Saugrohr ausgestattet ist, ist es hilfreich, die beiden Rohrteile voneinander zu trennen.

Drucken Sie die Entriegelungstaste am unteren Saugrohr, um die beiden Saugrohre voneinander zu trennen.
- Stecken Sie das Verbindungsstück des oberen Saugrohres in das unter Saugrohr. (Abb. 27)

Reinigen und pflegen

Stromschlaggefahr durch Netzspannung.
Bei ausgeschaltetem Staubsauger ist Netzspannung vorhanden.
Ziehen Sie vor jeder Reinigung und Pflege den Netzstecker aus der Steckdose.

Das Miele Filtersystem besteht aus 3 Zubehörteilen:

• Original Miele Staubsaugerbeutel (Typ TU)
• Original Miele Abluftfilter
• Motorschutzfilter

Um die einwandfreie Saugleistung des Staubsaugers zu gewährleisten, müssen Sie den Staubsaugerbeutel und den Abluftfilter von Zeit zu Zeit austauschen.

Wir empfehlen Ihnen, Originalzubehörteile mit dem Miele Logo auf der Verpackung zu verwenden. Dann konnen Sie sicher sein, dass die Saugleistung des Staubsaugers optimal ausgenutzt und das bestmögliche Reinigungsergebnis erreicht werden kann.

Staubsaugerbeutel mit dem Miele Logo auf der Verpackung werden nicht aus Papier oder papierähnlichen Materialien gefertigt und verfügen auch nicht über eine Halteplatte aus Pappe. Dadurch wird eine besonderss hohe Haltbarkeit und Sicherheit erreicht.

Bitte beachten Sie, dass Störungen und Schäden am Staubsauger, die ursächlich auf den Einsatz von Zubehör-teilen zurückgeben, die nicht mit dem Miele Logo auf der Verpackung gekennzeichnet sind, von der Garantie für den Staubsauger nicht erfasst werden.

Bezugsquellen für Zubehörteile

Miele Originalzubehörteile können Sie über den Miele Webshop, den Miele Kundendienst oder ihren Miele Fachhändler beziehen.

Miele Originalzubehörteile erkennen Sie an dem Miele Logo auf der Verpackung. Jede Packung Original Miele Staubsaugerbeutel beinhaltet 4 Staubsaugerbeutel und einen Abluftfilter AirClean. Original Miele Großpackungen beinhalten 16 Staubsaugerbeutel und 4 Abluftfilter AirClean.

Für den Nachkauf von Original Miele Abluftfiltern finden Sie die Verkaufsbeziehnungen im Kapitel „Nachkaufbarres Zubehör“, Abschnitt „Filter".

Staubsaugerbeutel austauschen (Abb. 28)

Tauschen Sie den Staubsaugerbeutel aus, wenn die Farbskala das Sichtfensster der Staubsaugerbeutel-Wechselanzeige rot ausfüllt.

Reduzierte Saugleistung durch verstopfte Poren des Staubsaugerbeutels.

Verwenden Sie Staubsaugerbeutel nicht mehrfach.

Zur Prüfung

Stecken Sie die umschaltbare Bodendüse auf.
Schalten Sie den Staubsauger ein und stellen Sie die maximale Saugleistung ein.
Heben Sie die Bodendüse ein Stück vom Fußboden ab.

Staubsaugerbeutel entnahme (Abb. 29)

Drücken Sie die Entriegelungstasten seitlich am Saugstutzen undziehen Sie den Saugstutzen aus der Saugoffnung. (Abb. 04)
Drücken Sie die Entriegelungstaste in der Griffmulde und klappen Sie den Staubraumdeckel bis zum Einrasten nach oben auf. (Abb. 11)

Während der Staubraumdeckel geöffnet wird,heits sich automatisch die türkische Sperrklinke, sodass Sie den Staubsaugerbeutel entnehmer konnen.

Ziehen Sie den Staubsaugerbeutel and der Grifflasche aus der Staubsaugerbeutel-Aufnahme. (Abb. 29)

Die türkise Sperrklinke verhindert, dass der Staubraumdeckel geschlossen wird, wenn kein Staubsaugerbeutel eingesteckt ist.

Wenden Sie keine Gewalt an.

Staubsaugerbeutel einsetzen (Abb. 30)

Stecken Sie den neuen Staubsaugerbeutel bis zum Anschlag in die hochgeklappte Staubsaugerbeutel-Aufnahme. Lassen Sie den Staubsaugerbeutel damit so zusammenfaltet, wie Sie inh der Verpackung entnehmen.

Achten Sie damit darauf, dass die Halteplatte des Staubsaugerbeutels an beiden Seiten komplett in die Führung einläuft.

Die türkise Sperrklinke schließt sich bis zum deutlichen Einrasten.

Schlieben Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubsaugerbeutel besteht nicht eingeklemmt wird.
Stecken Sie den Saugstutzen bis zum deutlichen Einrasten in die Saugöffnung des Staubsaugers. Führten Sie dazu die Einfuhrhilfen beider Teile aufeinander zu. (Abb. 03)

Zeitpunkt des Abluftfilterwechsels (Abb. 31)

Je nach Modell ist seriennbig einer der folgenden Abluftfilter eingesetzt:

a AirClean

Tauschen Sie diesen Abluftfilter aus, wenn Sie eine neue Packung Staubsaugerbeutel anbrechen. jeder Packung Original Miele Staubsaugerbeutel beinhaltet einen Abluftfilter AirClean, jeder Großpackung 4 Abluftfilter AirClean.

b AirClean Plus 50 (hellblau)

Tauschen Sie diesen Abluftfilter nach ca. einem Jahr aus. Den Zeitpunkt können Sie auf dem Abluftfilter notieren.

c Silence AirClean 50 (grau)

d Active AirClean 50 (schwarz)

e HEPA AirClean 50 (weiβ)

Tauschen Sie diese Abluftfilter aus, wenn das Anzeigefeld der Abluftfilter-Wechselanzeige timestrip rot ausgefüllt ist (Abb. 02). Sie konnen dann noch weitersaugen. Bedenken Sie jedoch, dass die Saug- und Filterleistung des Staubsaugers nachlässt.

Abluftfilter AirClean austauschen (Abb. 32 + 33)

Achten Sie darauf, dass immer nurein Abluftfilter eingesetzt ist.

Öffnen Sie den Staubraumdeckel. (Abb. 11)

Wenn Sie einen Abluftfilter AirClean Plus 50, Silence AirClean 50, Active AirClean 50 oder HEPA AirClean 50 setzen möchten, beachten Sie dazu den Abschnitt „Abluftfilter umrüsten".

Drucken Sie die Entriegelung des Filtergitters zusammen und öffnen Sie das Filtergitter bis zum Einrasten. (Abb. 32)
- Nehmen Sie den verbrauchten Abluft-filter AirClean an einer der beiden sauberen Hygieneflächen hersa. (Abb. 32)
■ Legen Sie den neuen Abluftfilter AirClean ein. (Abb. 33)
SchlieBen Sie das Filtergitter. (Abb. 33)

Schaden durch Verunreinigung des Staubraums.

Durch einen nicht eingerasteten Staubsaugerbeutel konnen große Mengen Staub in den Staubraum gelangen und Bauteile beschädigen.

Stellen Sie vor jedem Schlieben des Staubraumdeckels sicher, dass der Staubsaugerbeutel eingesetzt und die Sperrklinke geschlossen ist.

Schlieben Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubsaugerbeutel besteht nicht eingeklemmt wird.

Abluftfilter AirClean Plus 50, Silence AirClean 50, Active AirClean 50 und HEPA AirClean 50 austauschen (Abb.34 + 35)

Achten Sie darauf, dass immer nure ein Abluftfilter eingesetzt ist.

Öffnen Sie den Staubraumdeckel. (Abb. 11)

Wenn Sie einen Abluftfilter AirClean * e insetzen möchten, beachten Sie dazu den Abschnitt „Abluftfilter umrüsten".

Heben Sie den Abluftfilter an und entnehmen Sie den Abluftfilter. (Abb. 34)
- Setzen Sie den neuen Abluftfilter passgenau ein und drücken Sie den Abluftfilter nach unten. (Abb. 35)
Drucken Sie bei Verwendung des Abluftfilters c, d oder e die Abluftfilter-Wechselanzeige timestrip (Abb. 13)

Nach ca. 10-15 Sekunden erscheint am linken Rand des Anzeigefeldes ein schmaler roter Farbstreifen. (Abb. 14)

Schaden durch Verunreinigung des Staubraums.

Durch einen nicht eingerasteten Staubsaugerbeutel konnen große Mengen Staub in den Staubraum gelangen und Bauteile beschädigen.

Stellen Sie vor jedem Schlieben des Staubraumdeckels sicher, dass der Staubsaugerbeutel eingesetzt und die Sperrklinke geschlossen ist.

Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubsaugerbeutel besteht nicht eingeklemmt wird.

Abluftfilter umrüsten (Abb. 31)

Achten Sie darauf, dass immer nure ein Abluftfilter eingesetzt ist.

Je nach Modell ist serialnajig einer der folgenden Abluftfilter eingesetzt:

a AirClean
b AirClean Plus 50 (hellblau)
c Silence AirClean 50 (grau)
d Active AirClean 50 (schwarz)
e HEPA AirClean 50 (weiß)

1. Wenn Sie anstelle eines Abluftfilters a einen Abluftfilter b, c, d oder e einsätzen, müssen Sie zusammen das Filtergitter Herausnahmen und davon den entsprechenden neuen Abluftfilter einsätzen.

Außer dem,Müssen Sie bei Verwendung eines Abluftfilters c,d oder e die Abluftfilter-Wechselanzeige timestrip®aktivieren.Abb.13

1. Wenn Sie anstelle des Abluftfilters b, c, d oder e einen Abluftfilter a setzen, müssen Sie diesen Abluftfilter unbedingt in ein Filtergitter* einlagen. (Abb. 33)

2. Filtergitter - siehe Kapitel „Nachkaufbares Zubehör“, Abschnitt „Filter“

Motorschutzfilter austauschen (bei Bedarf) (Abb. 36)

Öffnen Sie den Staubraumdeckel. (Abb. 11)
Ziehen Sie den Staubsaugerbeutel an der Grifflasche aus der Aufnahme. (Abb. 29)
■ Klappen Sie den Filterrahmen auf undnehmen Sie den verbrauchten Motorschutzfilter Heraus. (Abb. 36)
- Setzen Sie einen neuen Motorschutzfilter ein.
Schlieben Sie den Filterrahmen.
- Stecken Sie den Staubsaugerbeutel in die Aufnahme, bis die Sperrklinke endgültig geschlossen ist. (Abb. 30)

Schaden durch Verunreinigung des Staubraums.

Durch einen nicht eingerasteten Staubsaugerbeutel konnen große Mengen Staub in den Staubraum gelangen und Bauteile beschädigen.

Stellen Sie vor jedem Schlieben des Staubraumdeckels sicher, dass der Staubsaugerbeutel eingesetzt und die Sperrklinke geschlossen ist.

Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubsaugerbeutel besteht nicht eingeklemmt wird.

Ersatzteile besteht Sie bei ihrem Miele Fachhändler oder über den Miele Kundendienst.

Fadenheber austauschen (Abb. 37)

Die Fadenheber am Saugmund der Bodendüse sind austauschbar. Erneuern Sie die Fadenheber, wenn der Flor verschlüssen ist.

Heben Sie die Fadenheber aus den Einsteckschlitzen. Verwenden Sie dazu z. B. einen Schlitzschraubendreher.
■ Ersetzen Sie die Fadenheber durch neue Fadenheber.

Staubsauger und Zubehörteile reinigen

Stromschlaggefahr durch Netzspannung.

Bei ausgeschaltetem Staubsauger ist Netzspannung vorhanden.

Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steckdose.

Stromschlaggefahr durch Netzspannung.

Feuchtigkeit im Staubsauger birgt die Gefahr eines elektrischen Schlages.

Tauchen Sie den Staubsauger niemals in Wasser.

Pflegen Sie den Staubsauger und alle Zubehörteile aus Kunststoff mit einem handelsüblichen Kunststofffreiniger.

Schaden durch ungeeignete Reinigungsmittel.

Alle Oberflächen sind kratzempfindlich. Alle Oberfläche können sich verfahren oder verändern, wenn sie mit ungreeigneten Reinigungsmitteln in Berührung kommt.

Verwenden Sie keine Scheuermittel,
keine Glas- oder Allzweckreiniger und
keine öhlaltigen Pflegemittel.

Staubraum reinigen

Saugen Sie den Staubraum mit einem zweiten Staubsauger aus oder reinigen Sie den Staubraum mit einem trockenen Staubtuch oder Staubpinsel.

Probleme beheben

Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betriebkommen kann, selbst beheben. In weitere Fälle konnen Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.

Unter www.miele.com/service erhalten Sie Informationen zur selbstständigen Behebung von Störungen.

Die nachfolgenden Tabellen sollen Ihnen damit herself, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen.

Stromschlaggefahr durch Netzspannung.

Bei ausgeschaltetem Staubsauger ist Netzspannung vorhanden.

Ziehen Sie vor jeder Problembehebung den Netzstecker aus der Steckdose.

Problem Ursache und Behobung

Der Staubsauger schal-tet selbstständig ab.

Wenn der Staubsauger zu warm wird, schaltet ein Temperaturbegrenzer den Staubsauger aus.Die Störung kann auftreten, wenn z. B. sperriges Sauggut die Saugwege verstopf, der Staubsauger-beutel voll oder durch Feinstaub verstopf ist oder der Motorschutzfilter/Abluftfilter stark verschmutzt ist.Schalten Sie den Staubsauger mit der Fußtaste Ein/Aus ① aus undziehen Sie den Netzstecker aus der Steckdose.Nach Beseitigung der Ursache und einer Wartezeit von ca. 20-30 Minuten hat sich der Staubsauger soweit abgekühlt, dass Sie den Staubsauger wieder einschalten und benutzen können.

Kundendienst

Unter www.miele.com/service erhalten Sie Informationen zur selbstständigen Behebung von Störungen und zu Miele Ersatzteilen.

Kontakt bei Störungen

Bei Störungen, die Sie nicht selbst beheben konnen, benachrichtigen Sie ihren Miele Fachhändler oder den Miele Kundendienst.

Die Kontaktdaten des Miele Kunden-dienstes finden Sie am Ende diesen Dokumentes.

Garantie

Die Garantiezeit beträgt 2 Jahre.

Weitere Informationen entnehmen Sieden mitgelieferten Garantiebedingungen.

Nachkaufbares Zubehör

Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisungen Ihres Bodenbelagherstellers.

Wir empfehlen Ihnen, Originalzubehörteile mit dem Miele Logo auf der Verpackung zu verwenden. Dann konnen Sie sicher sein, dass die Saugleistung des Staubsaugers optimal ausgenutzt und das bestmögliche Reinigungsergebnis erreicht werden kann.

Bitte beachten Sie, dass Störungen und Schäden am Staubsauger, die ursächlich auf den Einsatz von Zubehör-teilen zurückgehen, die nicht mit dem Miele Logo auf der Verpackung gekennzeichnet sind, von der Garantie für den Staubsauger nicht erfasst werden.

Bezugsquellen für Zubehörteile

Miele Originalzubehörteile können Sie über den Miele Webshop, den Miele Kundendienst oder ihren Miele Fachhändler beziehen.

Miele Originalzubehörteile erkennen Sie an dem Miele Logo auf der Verpackung. Einzelne Modelle sind bereits serienmäßig mit einem oder mehreren der folgenden Zubehörteile ausgestattet.

Bodendüsen/-bürsten

Bodendüse AllFloor (SBD AF)

Flache Bodendüse zum Saugen unter sehr flachen Möbeln. Sie ist außerdem leise,leitung und zeitnet sich durch eine sehr gute Grobschmutzaufnahme aus.

Turbobürste TurboTeQ (STB 305-3)

Zur Aufnahme von Fasern und Haaren von kurzflorigen textilen Bodenbelägen.

Bodenbüürste Parquet Twister mit Drehgelenk (SBB 300-3)

Mit Naturborsten, zum Absaugen ebener Hartbodenflächen und kleiner Nischen.

Bodenbürste Parquet Twister XL mit Drehgelenk (SBB 400-3)

Mit Naturborsten, zum schellen Absaugen großer ebener Hartbodenflächen und kleiner Nischen.

Sonstiges Zubehör

Handturbobürste Turbo Mini (STB 101)

Zum Saugbürsten von Polstermöbeln, Matratzen oder Autositzen.

Universalbürste (SUB 20)

Zum Absaugen von Buchern, Regalboden und Ahnlichem.

Lamellen-/Heizkörperbürste (SHB 30)

Zum Entstauben von Heizkörpersrippen, schmalen Regalen oder Fugen.

Matratzendüse (SMD 10)

Zum bequemen Absaugen von Matratzen, Polstermöbeln und deren Fugen.

Fugendüse, 300 mm (SFD 10)

Extralange Fugendüse zum Aussaugen von Falten, Fugen und Ecken.

Fugendüse, 560 mm (SFD 20)

FlexibleFugendusezumAussaugenschwerzuganglicherStellen.

Polsterdüse XL (SPD 20)

Breite Polsterduse zum Absaugen von Polstermöbeln, Matratzen und Kissen.

2 in 1 Polster- und Fugendüse (SPFD 20)

Kombinierte Polster- und Fugendüse zur gründlichen und schllen Reinigung, ohne ein Wechseln der Düse.

Comfort-Handgriff mit Beleuchtung (SGC 20)

Zum Ausleuchten des Arbeitsbereiches.

Filter

Abluftfilter AirClean Plus 50 (SF-AP 50)

Zum effektiven Filtern für besonderss saubere Raumluft.

Abluftfilter Silence AirClean 50 (SF-SA 50)

Zur deutlichen Reduzierung der Geräusahe des Staubsaugers.

Abluftfilter Active AirClean 50 (SF-AA 50)

Zur deutlichen Reduzierung störender Gerüche. Ideal für Haustierbesitzer und Raucherhaushalte.

Abluftfilter HEPA AirClean 50 (SF-HA 50)

Zum effektiven Filter von Feinstaub und Allergen. Ideal für Hausstauballergiker.

Filtergitter

Das Filtergitter wird benötigt, wenn Sie anstelle eines Abluftfilters AirClean Plus 50, Silence AirClean 50, Active AirClean 50 oder HEPA AirClean 50 einen Abluftfilter AirClean setzen möchten.
