PDST61 - Möbelzubehör AEG - Kostenlose Bedienungsanleitung

Produkttyp	Wasch-/Trockensockel
Marke	AEG
Modell	PDST61
Breite	1000 mm
Tiefe	595 mm
Höhe	305 mm
Gewicht (ca.)	15 kg
Material	Stahl mit Beschichtung
Mitgeliefertes Zubehör	2 vordere Halterungen, 2 hintere Halterungen Waschmaschine, 2 hintere Halterungen Trockner, 10 Schrauben, 1 Einstellschlüssel, 2 zusätzliche Wannen
Belastbarkeit	80 kg (Schätzung)
Kompatibilität	Wasch- und Trockner AEG (andere Marken vorbehaltlich der Abmessungen)
Hauptfunktionen	Erhöht die Maschine, erleichtert das Beladen, integrierte Aufbewahrungsschublade
Höhenverstellung	Verstellbare vordere Füße mit mitgeliefertem Schlüssel
Sichere Befestigung	Vordere und hintere Halterungen mit Schrauben
Sicherheitshinweise	Nicht zwei Geräte stapeln, nicht allein installieren, alle Halterungen befestigen
Pflege	Mit einem weichen Tuch reinigen, scheuernde Mittel vermeiden
Umweltschutz	Recycling über autorisierte Zentren

Häufig gestellte Fragen - PDST61 AEG

Welche Maschinentypen sind mit diesem Sockel kompatibel?

Dieser Sockel ist für AEG Wasch- und Trockner konzipiert. Er kann auch für andere Marken geeignet sein, wenn Abmessungen und Gewicht kompatibel sind und die entsprechenden Befestigungen verwendet werden.

Wie installiere ich den Sockel PDST61?

Die Installation erfordert die Schritte in der Anleitung: Sockel auspacken, vordere Füße einstellen, vordere Halterungen befestigen, dann die Maschine mit den hinteren Halterungen platzieren. Es ist zwingend erforderlich, zu zweit zu sein und die Waage mit einer Wasserwaage zu überprüfen.

Kann ich zwei Maschinen auf diesem Sockel stapeln?

Nein, es ist ausdrücklich verboten, zwei Geräte auf demselben Sockel zu stapeln. Der Sockel ist für die Aufnahme einer Waschmaschine oder eines Trockners ausgelegt.

Wird der Sockel mit allen erforderlichen Zubehörteilen geliefert?

Ja, der Sockel wird mit den vorderen und hinteren Metallhalterungen, Schrauben, einem Einstellschlüssel für die Füße und zwei zusätzlichen Wannen geliefert. Überprüfen Sie die Liste in der Anleitung, bevor Sie mit der Installation beginnen.

Wie stelle ich die Höhe des Sockels ein?

Verwenden Sie den mitgelieferten Schlüssel (Teil E), um die verstellbaren vorderen Füße anzupassen. Drehen Sie im Uhrzeigersinn, um zu erhöhen, gegen den Uhrzeigersinn, um zu senken. Stellen Sie sicher, dass der Sockel stabil und waagerecht ist.

Kann ich den Sockel alleine installieren?

Nein, die Installation erfordert mindestens zwei Personen aufgrund des Gewichts der Maschine und der erforderlichen Handhabungen. Eine einzelne Person riskiert Verletzungen oder Schäden am Gerät.

Verfügt der Sockel über eine Aufbewahrungsschublade?

Ja, zwei zusätzliche Wannen (Teil F) können eingesetzt werden, wenn Ihr Modell damit geliefert wird. Sie ermöglichen die Aufbewahrung von Wäsche oder Reinigungsmitteln.

Was ist das maximal unterstützte Gewicht des Sockels?

Das maximal unterstützte Gewicht ist in der Anleitung nicht angegeben, aber für den Standardgebrauch mit AEG Maschinen ist es für Lasten bis ca. 80 kg ausgelegt. Überschreiten Sie diese Grenze nicht.

Wie reinige und pflege ich den Sockel?

Reinigen Sie den Sockel mit einem weichen, feuchten Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel, die die Beschichtung beschädigen könnten. Nach der Reinigung trocknen.

Wo finde ich Ersatzteile für den Sockel?

Kontaktieren Sie den AEG Kundendienst oder einen autorisierten Händler. Ersatzteile wie Halterungen oder Schrauben sind auf Anfrage erhältlich. Besuchen Sie die AEG Website für weitere Informationen.

BEDIENUNGSANLEITUNG PDST61 AEG

Sicherheitshinweise Produkt & Zubehör

WARNUNG!

Sie dürfen auf dem Sockel nicht 2 Geräte aufeinanderstapeln.

WARNUNG! Führen Sie die Montage nicht alleine aus.

WARNUNG! Bevor Sie mit der Montage fortfahren, stellen Sie sicher, dass ausreichend Platz vorhanden ist.

WARNUNG! Stellen Sie vor dem Gebrauch des Geräts (Waschmaschine oder Trockner) sicher, dass alle hinteren Halterungen (2X) mit Schrauben befestigt sind.

Informationen

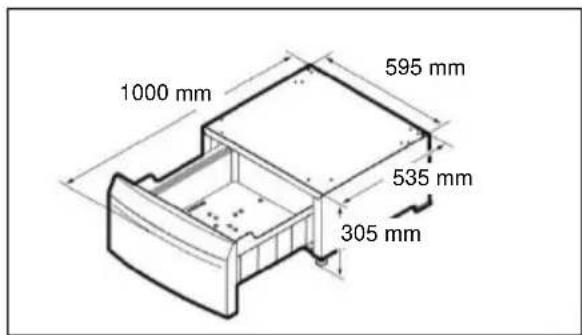

- Abmessungen

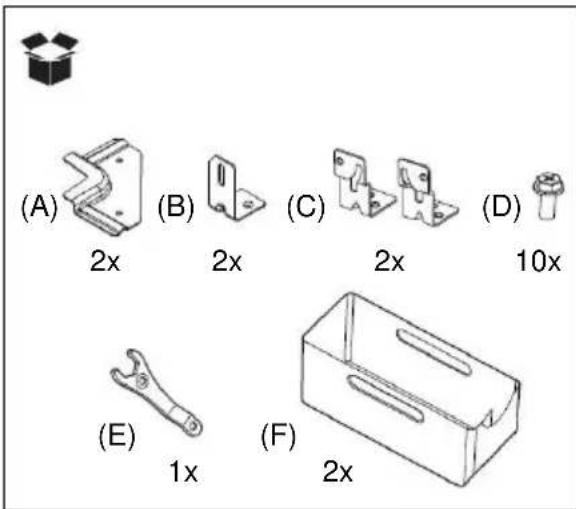

- Zubehör

(A) 2 vordere Metallwinkel.

(B) 2 hintere Winkel für die Waschmaschine.

(C) 2 hintere Winkel für den Wäschetrockner.

(D) 10 Schrauben. (Für den Wäschetrockner reichen 8 Schrauben.)

(E) 1 Schraubenschlüssel zum Einstellen der Nivellierfüße.

(F) 2 zusätzliche Behälter (soweit im Lieferumfang enthalten).

(G) 2 Schrauben zur Befestigung der Waschmaschine auf der Rückseite.

Installationsvorgang

1. Nehmen Sie den Unterbausockel und sämtliche Zubehörteile aus dem Karton.

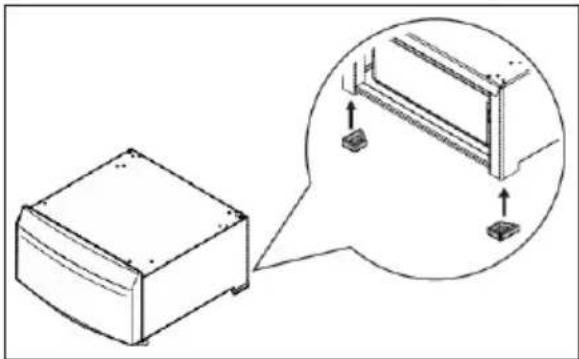

2. Achten Sie darauf, dass die hinteren Gummifüße angebracht sind.

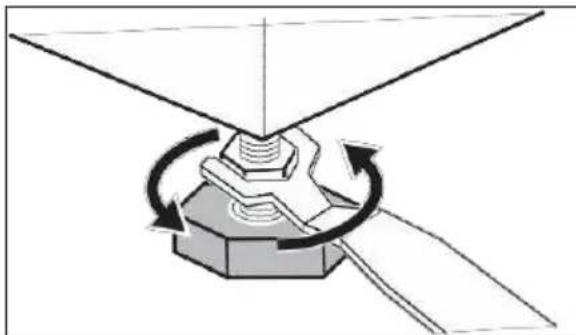

1. Stellen Sie die vorderen Einstellfüße so ein, dass der Unterbausockel stabil steht.

1. Wenn Sie den Unterbausockel unter einem neuen Gerät installieren, packen Sie das Gerät wie in der mitgelieferten Anleitung angegeben aus, und fahren Sie mit Schritt 6 fort.

2. Ist das Gerät bereits angeschlossen:

3. Ziehen Sie den Stecker aus der Steckdose.

4. Bei einer Waschmaschine. Schließen Sie den Wasserhahn.
5. Bei einer Waschmaschine. Entfernen Sie den Zulaufschlauch/die Zulaufschäuche vom Wasserhahn und lassen Sie das Wasser aus dem Zulauf- und Ablaufschlauch/den Schläuchen fließen und fangen Sie es in einem flachen Behälter auf.

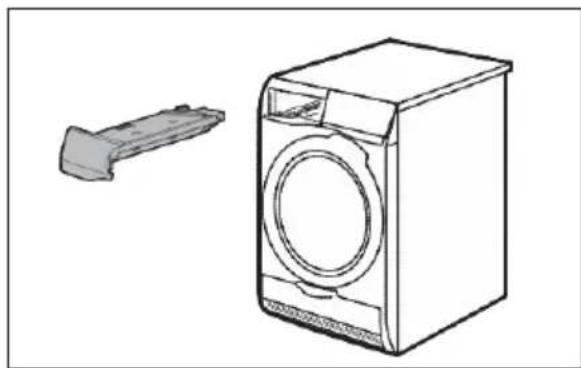

- Bei einem Wäschetrockner. Leeren Sie den Wasserbehälter in einem Waschbecken, oder falls vorhanden, schalten Sie das System für die direkte Ableitung ein, und lassen Sie das Wasser ab.

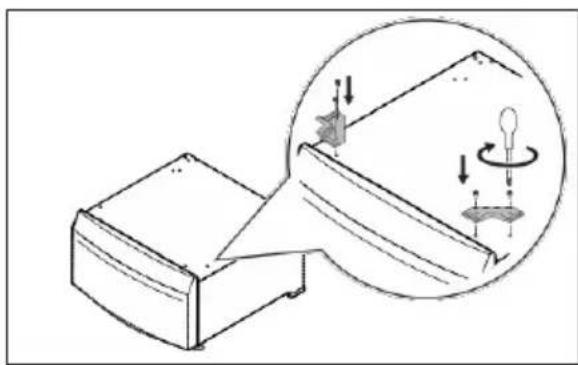

1. Schrauben Sie die vorderen Winkel am Unterbausockel an.

1. Bei einer Waschmaschine. Legen Sie die Waschmaschine vorsichtig auf die Seite der Waschmittelschublade.

Legen Sie das Gerät auf Pappe oder Styropor, damit das Gehäuse nicht verkratzt.

1. Bei einer Waschmaschine. Stellen Sie die Höhe der Füße so ein, dass sie unter die Fußverriegelungswinkel geschoben werden können.

1. Bei einer Waschmaschine. Legen Sie den Unterbausockel auf dieselbe Seite und schieben Sie ihn nach vorne, so dass die vorderen Füße des Geräts unter die Fußverriegelungswinkel gleiten.

1. Für Waschmaschine Verwenden Sie die (G) mitgelieferten Schrauben, um die hinteren Halterungen (B) an der Waschmaschine zu befestigen und (D) Schrauben für Sockel.

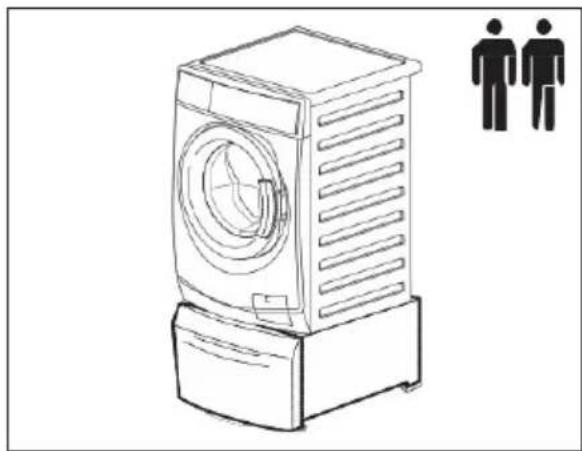

1. Bei einer Waschmaschine. Stellen Sie den Unterbausockel und das Gerät in die aufrechte Position. Stellen Sie bei Bedarf die Füße des Geräts ein und fahren Sie mit Schritt 16 fort. Prüfen Sie, ob die Schrauben fest angezogen sind.

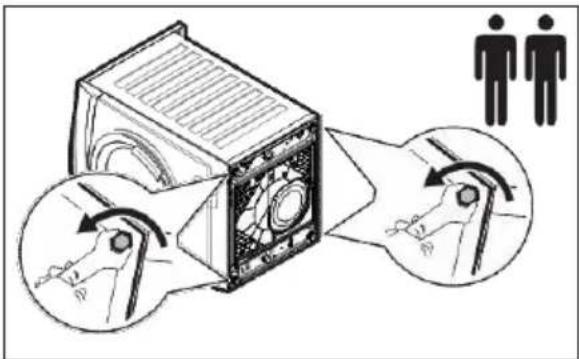

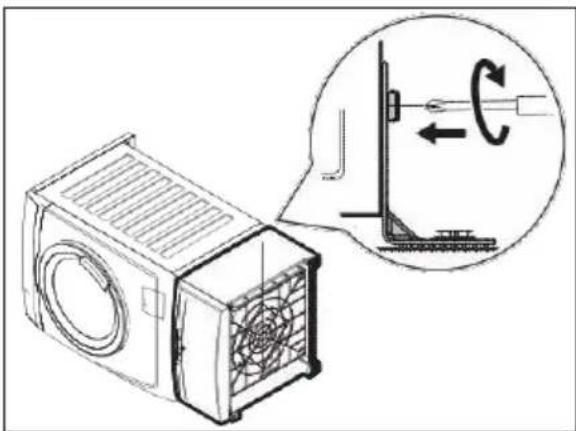

1. Bei einem Wäschetrockner. Lösen Sie die beiden unteren Schrauben auf der Geräterückseite und bewahren Sie sie auf.

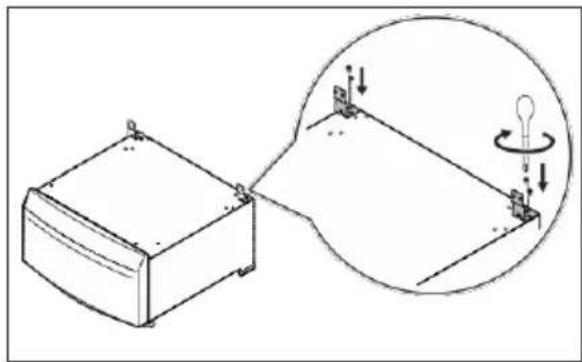

1. Bei einem Wäschetrockner. Schrauben Sie die hinteren Winkel (C) mit den Schrauben aus der Standex am Unterbausockel fest.

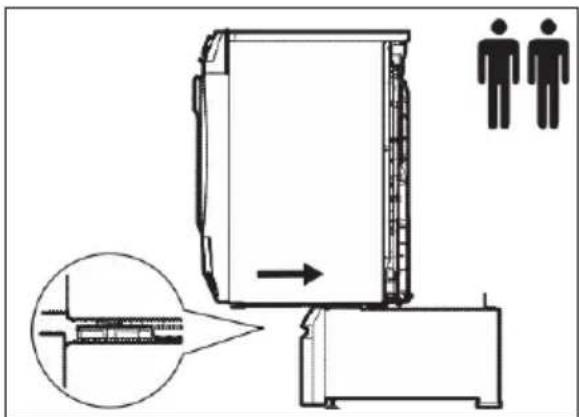

1. Bei einem Wäschetrockner. Heben Sie das Gerät an und schieben Sie es nach hinten, so dass die Vorderfüße des Geräts unter die Fußverriegelungswinkel gleiten.

1. Bei einem Wäschetrockner. Schrauben Sie die hinteren Winkel (C) mit den Schrauben, die in Schritt 12 entfernt wurden, fest und stellen Sie bei Bedarf die Füße des Geräts ein.

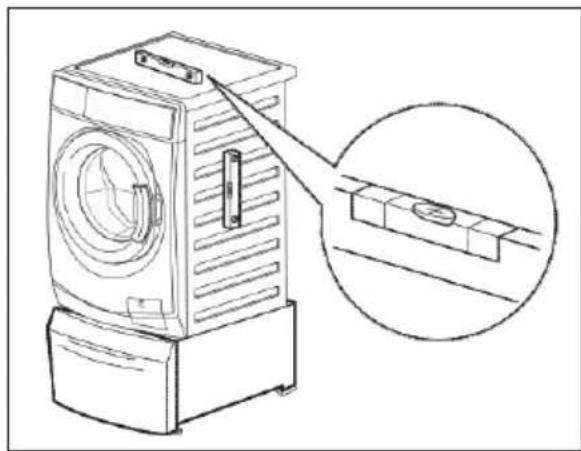

1. Bringen Sie das Gerät mit dem Unterbausockel an seinen endgültigen Standort. Prüfen Sie mit einer Wasserwaage, ob der Aufbau richtig ausgerichtet ist. Anderenfalls stellen Sie die Füße ein.

1. Falls vorhanden, können Sie den zusätzlichen Behälter (F) einsetzen.

1. Schließen Sie das Gerät wie in der mitgelieferten Bedienungsanleitung beschrieben an.

Hinweise zum Umweltschutz

Recyceln Sie Materialien mit dem Symbol 🚙 Entsorgen Sie die Verpackung in den entsprechenden Recyclingcontainern. Recyceln Sie zum Schutz der Umwelt und der menschlichen Gesundheit elektrische und elektronische Geräte.

Entsorgen Sie Geräte mit dem Symbol 📁 nicht mit dem Hausmüll.

Entsorgen Sie das Produkt über Ihre örtlichen Recyclingstelle oder wenden Sie sich an Ihre Gemeindebehörde.
