Produkttyp	Einbaugeschirrspüler 60 cm
Kapazität	14 Maßgedecke
Abmessungen (B x T x H)	598 x 550 x 815 mm (ohne Schutzplatte)
Gewicht	ca. 45 kg
Stromversorgung	220-240 V ~ 50 Hz, 1760-2100 W
Wasserdruck	0,4 - 10 bar (0,04 - 1 MPa)
Zulauftemperatur	Kalt oder Warm (max. 40°C)
Waschprogramme	Auto, Intensive, Universal, ECO, Glas, 90 min, 30 min
Sonderfunktionen	Startzeitvorwahl, Bereichsauswahl, automatische Türöffnung, Turbo, Extra Trocknen, Intensivspülen
Wasserverbrauch (ECO-Programm)	9,8 L
Energieverbrauch (ECO-Programm)	0,645 kWh
Programmdauer ECO	235 min
Geräuschpegel	Nicht angegeben (Schätzung 44 dB)
Wasserenthärter	Ja, einstellbar nach Wasserhärte
Kindersicherung	Nicht spezifiziert (wahrscheinlich Tastensperre)
Garantie	2 Jahre (Standard)
Wartung	Regelmäßige Reinigung des Filters, der Sprüharme und Entkalkung bei Bedarf
Ersatzteile verfügbar	Ja, mindestens 7 Jahre (Kontakt Kundendienst)

Häufig gestellte Fragen - KDW 6021 B FS IN Koenic

Wie stelle ich die Salzdosierung entsprechend der Wasserhärte ein?

Schalten Sie das Gerät ein, drücken Sie dann innerhalb von 60 Sekunden die Taste 30 min für 5 Sekunden, um in den Einstellmodus zu gelangen. Verwenden Sie dieselbe Taste, um den Pegel H1 bis H6 entsprechend der Wasserhärte auszuwählen (siehe Tabelle in der Anleitung).

Was tun, wenn die Salzanzeige nach dem Befüllen des Behälters weiter leuchtet?

Die Anzeige kann so lange leuchten, bis das Salz vollständig aufgelöst ist. Starten Sie ein Schnellprogramm, um das Salz aufzulösen. Wenn die Anzeige weiterhin leuchtet, überprüfen Sie, ob der Deckel fest verschlossen ist und der Behälter richtig gefüllt ist.

Wie stelle ich die Menge des Klarspülers ein?

Schließen Sie die Tür, schalten Sie das Gerät ein, halten Sie dann innerhalb von 60 Sekunden die Taste 30 min für 5 Sekunden gedrückt. Drücken Sie anschließend die Taste Startzeitvorwahl, um zur Klarspülereinstellung zu gelangen. Verwenden Sie die Taste 30 min, um d1 bis d5 auszuwählen (Standard d3). Je höher die Zahl, desto höher der Verbrauch.

Was bedeutet der Fehlercode E1?

Der Code E1 zeigt eine zu lange Wasserzulaufzeit an. Überprüfen Sie, ob der Wasserhahn geöffnet ist, der Wasserdruck ausreichend ist und der Zulaufschlauch nicht geknickt oder verstopft ist.

Kann ich die Tür während eines Spülvorgangs öffnen?

Ja, aber achten Sie auf heißen Dampf. Wenn Sie die Tür öffnen, pausiert der Geschirrspüler. Nach dem Schließen der Tür wird der Zyklus nach 10 Sekunden automatisch fortgesetzt. Vermeiden Sie das Öffnen während des Trocknens, um die Leistung nicht zu beeinträchtigen.

Wie reinige ich den Filter des Geschirrspülers?

Drehen Sie den Filterdeckel gegen den Uhrzeigersinn und entnehmen Sie die gesamte Einheit. Trennen Sie die drei Teile (Hauptfilter, Mikrofilter, Grobfilter), indem Sie die Laschen zusammendrücken. Spülen Sie sie unter fließendem Wasser ab und setzen Sie sie in umgekehrter Reihenfolge wieder ein. Verwenden Sie das Gerät niemals ohne Filter.

Warum ist das Geschirr am Ende des Zyklus nicht trocken?

Dies kann an einem Mangel an Klarspüler liegen (Dosierung erhöhen), an einer falschen Beladung (Geschirr falsch positioniert) oder an zu frühem Herausnehmen. Warten Sie einige Minuten nach Zyklusende und aktivieren Sie bei Bedarf die Funktion Extra Trocknen.

Welches Programm sollte ich für stark verschmutztes Geschirr verwenden?

Das Programm Intensive ist für stark verschmutztes Geschirr konzipiert, insbesondere für Töpfe und Pfannen mit angetrockneten Rückständen. Geben Sie bei Bedarf eine zusätzliche Dosis Reinigungsmittel in das Vorspülfach.

Wie aktiviere ich die automatische Türöffnungsfunktion?

Drücken Sie vor dem Start eines Programms die Taste Automatische Türöffnung (Türsymbol). Die Anzeige leuchtet auf. Diese Funktion verbessert die natürliche Trocknung, indem die Tür am Zyklusende geöffnet wird. Sie ist bei allen Programmen außer 30 min verfügbar.

Was tun, wenn nach einem Zyklus Wasser im Boden des Geschirrspülers steht?

Überprüfen Sie, ob der Ablaufschlauch nicht verstopft oder geknickt ist. Reinigen Sie den Filter. Wenn die Spüle verstopft ist, kann das Wasser nicht abfließen. Stellen Sie außerdem sicher, dass das Programm beendet und nicht unterbrochen wurde.

BEDIENUNGSANLEITUNG KDW 6021 B FS IN Koenic

Bestürden der Besterkahlage Plaring Cutlery

Geschirrspülen washing dishes

Programwahl /

Serühme reinigen

Spilmittel einstellen / Klaspilermenge einstellen/

Oberkerb verstellen und affective Beführung

• Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Produkt spielen.
• Reinigung und die Benutzerwartung dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie werden beaufsichtigt.
• Das Gerät ist für das Spülen von maximal 14 Maßgedecken vorgesehen.
• Die Tür darf nicht in der geöffneten Stellung belassen werden, da dies eine Verletzungsgefahr darstellt.
• Beachten Sie die Anweisungen zum Beladen der Geschirrspülmaschine.

Warnung! Messer und andere.

Gebrauchsgegenstände mit scharfen Klingen/ Spitzen müssen mit der Klinge/Spitze nach unten oder in waagrechter Lage in den Korb gelegt werden.

Deutsch

Sicherheitshinweise

• Dieses Produkt ist für die Verarbeitung haushaltsüblicher Mengen im Haushalt oder in haushaltsähnlichen, nicht-gewerblichen Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterküchen von Läden, Büros sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.
• Diese Geschirrspülmaschine verfügt über Ventilationsöffnungen im Gehäuseboden. Diese Öffnungen dürfen nicht verstopft werden (bspw. durch Teppichboden).
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wurde, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Beachten Sie das Kapitel Reinigung und Pflege.

Sicherheitshinweise

- Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthält wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.

- Verwenden Sie das Produkt nur zweckbestimmt und mit den vom Hersteller empfohlenen Zubehörteilen und Komponenten. Eine unsachgemäße oder falsche Nutzung ist gefährlich.

- Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.

- Reparieren Sie das Produkt auf keinen Fall selbst (z.B. wenn das Netzkabel beschädigt ist oder das Produkt, bspw. während des Einbaus, fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführen.

• Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.

- Vermeiden Sie die Beschädigung des Netzkabels durch Knicken oder Kontakt mit scharfen Kanten.

- Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen oder anderen Hitze erzeugenden Produkten, fern.

- Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.

- Ziehen Sie den Netzstecker ... - wenn das Produkt nicht benutzt wird, - im Falle von Störungen, - bevor Sie Zubehör anbringen oder entfernen, - vor der Reinigung des Produktes.

- Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.

- Dieses Produkt ist nicht für kommerziellen Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.

- Beachten Sie alle Hinweise zur Installation.

- Beachten Sie bei dem Anschluss an die Wasserversorgung den minimalen und maximal zulässigen Wassereinlassdruck, siehe Kapitel Technische Daten. Beachten Sie alle Anweisungen zur Installation. Eine Installation darf nur unter Verwendung neuer Schlauchsätze erfolgen. Alte Schlauchsätze dürfen nicht wiederverwendet werden.

- Wichtig! Vergewissern Sie sich vor dem Gebrauch, dass sich das Produkt in einem einwandfreien funktionsfähigen Zustand befindet. Das Produkt darf nicht verwendet werden, wenn es Anzeichen von Beschädigungen aufweist oder wenn der Verdacht besteht, dass es defekt ist.

Deutsch

Herzlichen Glückwunsch!

Vielen Dank, dass Sie sich für ein KOENIC - Produkt entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf.

Bestimmungsgemäße Benutzung

Dieses Produkt ist nur für das Reinigen von Geschirr und Besteck geeignet. Jeglicher anderer Gebrauch kann zu Schäden am Produkt oder Verletzungen führen. Das Gerät ist nur für die Benutzung im privaten Haushalt bestimmt und nicht für kommerziellen Gebrauch geeignet. Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschäden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäßer, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.

Vor dem ersten Gebrauch

Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Es empfiehlt sich, die Originalverpackung für späteres Verstauen aufzubewahren. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, fragen Sie bei Ihrer örtlichen Behörde nach.

Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder Beschädigungen feststellbar sein, kontaktieren Sie umgehend Ihre Verkaufsstelle.

Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege.

Garantie und Ersatzteile

Die für das Gerät geltende Dauer der Garantie, sowie die geltenden Garantiebestimmungen entnehmen Sie der beiliegenden Garantiekarte. Ersatzteile, welche in der entsprechenden Ökodesign-Verordnung aufgeführt sind, erhalten Sie bei unserem Servicecenter für die Dauer von 7 Jahren bzw. 10 Jahren. Die jeweiligen Rufnummern finden sie in der beiliegenden Garantiekarte.

Lieferumfang

1 x Geschirrspüler

1 x Bedienungsanleitung

1 x Garantiekarte

Bedienelemente und Komponenten

A Bedienfeld

A1 Ein-/Ausschalter

A2 Startzeitverzögerungstaste

A3 Spülzonenwahltaste

A4 Taste Automatische Türöffnung

A5 Programmwahltasten

A6 Display

A7 Anzeige für Klarspüler

A8 Anzeige für Spezialsalz

A9 Taste Turbofunktion

A10 Taste Intensivspülen

A11 Taste Extra-Trocken

A12 Start/Pause-Taste

B Griffmulde

c Tür

D Besteckablage

E Oberer Korb

F Unterer Korb

G Einfüllkammer

Geschirrspülmittel-Tab/Pulver-Fach

G1 Abdeckung

G2 Fach für Hauptspülgang

G3 Entriegelung

G4 Fach für Vorspülgang

Klarspülfach

G5 Einfüllöffnung mit MAX-Markierung

G6 Klarspülertank

H Innenraum

H1 Salztank

H2 Wasserabfluss mit Filtereinsatz

H3 Oberer und unterer Sprüharm

Rückseite

Netzkabel mit Netzstecker

J Abwasserschlauch (vormontiert)

K Schlauch für Wasseranschluss (vormontiert)

Zubehörteile

Einfülltrichter (nicht abgebildet)

Deutsch

Installation

Hinweis:

Der Geschirrspüler ist mit Netzkabel und Netzstecker ausgestattet. Stellen Sie vor dem Aufstellen sicher, dass sich am gewünschten Standort eine geeignete Wandsteckdose befindet. Beachten Sie die Abmessungen des Produktes beim Aufstellen und bei der Montage.

Hinweis:

Achten Sie beim Anschluss an das Trinkwasser darauf, dass Sie das Gerät mit einer Sicherheitsvorrichtung gegen Trinkwasserverunreinigung durch Rückfluss (nach DIN EN 1717) anschließen. Wir empfehlen, die Installation, einschließlich des Wasser- und Elektroanschlusses, sowie Reparaturen von einem qualifizierten Fachmann durchführen zu lassen.

Abb. 1 Stellen Sie den Geschirrspüler auf einen ebenen, waagerechten und festen Untergrund. Stellen Sie sicher, dass das Gerät waagerecht und nicht schräg steht.

Hinweis:

Der Geschirrspüler kann auch unter einer Arbeitsplatte aufgestellt werden.

Abb. 2 Der Geschirrspüler muss an einen Abfluss angeschlossen werden.

• Der Abflussschlauch ist schon fest am Abwasseranschluss montiert. Schneiden Sie die Kabelbinder auf und wickeln Sie den Schlauch ab.
• Schließen Sie das andere Ende am Abflussrohr an (Option A oder B). Beachten Sie beim Anschluss die max. Höhe des Schlauchendes. Stellen Sie sicher, dass der Schlauch korrekt an das Abflussrohr angeschlossen und abgedichtet ist.

Hinweis:

Geeignete Schlauchhalter sind als optionales Zubehör erhältlich.

Abb. 3 Schließen Sie den Wasseranschluss mit dem vormontierten Schlauch an Ihr Leitungswassersystem an (3/4") und stellen Sie sicher, dass alles korrekt und fest angeschlossen ist.

Hinweis:

Sind die Wasserleitungen neu oder wurden sie über einen längeren Zeitraum nicht benutzt, lassen Sie erst eine gewisse Menge Wasser ablaufen bis Sie sicher sind, dass das Wasser klar und frei von Fremdkörpern ist. Wird dieser Punkt nicht beachtet, besteht die Gefahr, dass der Wassereinlass verstopft und das Gerät beschädigt wird.

Abb. 4 Stecken Sie den Netzstecker in eine geeignete Steckdose.

Hinweis:

Stellen Sie vor der ersten Inbetriebnahme sicher, dass alle wasserführenden Verbindungen des Produktes korrekt an das Gerät und das Hauswassersystem angeschlossen und abgedichtet sind. Überprüfen Sie alle Anschlüsse in regelmäßigen Abständen auf Dichtigkeit um mögliche Leckagen zu vermeiden.

Installation unter der Arbeitsplatte

Wollen Sie den Geschirrspüler unter einer Arbeitsplatte aufstellen, können Sie die obere Abdeckplatte abnehmen. Entfernen Sie dazu die beiden Schrauben an der Abdeckplatte auf der Rückseite des Geschirrspülers und nehmen Sie die Abdeckplatte ab. Die Höhe des Geschirrspülers von 815 mm entspricht nun der Standardhöhe für Einbaugeschirrspüler.

Achtung! Schrauben Sie danach die beiden Schrauben wieder in die entsprechenden Löcher.

Deutsch

Vorbereitung

Salztank mit Salz befüllen

Abb. 5 Abhängig von der Härte Ihres Leitungswassers (Wasserhärte) müssen Sie zusätzlich Salz verwenden um das Wasser weicher zu machen. Beachten Sie immer die Hinweise und Anleitungen auf der Verpackung des Spezialsalzes.

• Entfernen Sie den unteren Geschirrkorb und schrauben Sie dann die Verschlusskappe des Salztanks ab.
• Stecken Sie das Ende des mitgelieferten Trichters in die Öffnung des Salztanks und füllen Sie ca. 1,5 kg Salz ein.
• Füllen Sie die maximale Menge Wasser bis zur Oberkante in den Salztank. Es ist normal wenn dabei etwas Wasser aus dem Salztrank austritt.
• Haben Sie den Salztank befüllt, verschrauben Sie die Verschlusskappe wieder und stellen sicher, dass sie fest sitzt.
• Führen Sie nach dem Befüllen mit Salz immer einen Spülgang durch (ein kurzes Programm wird empfohlen). Ansonsten können Filtersystem, Pumpe oder andere wichtige Komponenten des Gerätes durch das Salzwasser beschädigt werden, wodurch die Garantie erlischt. Ist der Salztank leer, leuchtet die Warnleuchte „Salz“ auf.

Hinweis:

Je nachdem wie schnell/vollständig sich das Salz auflöst, kann die Warnleuchte „Salz“ trotz gefülltem Salztank weiterhin leuchten.

Achtung

• Benutzen Sie nur spezielles Salz welches für Geschirrpüler geeignet ist. Alle anderen Salze welche nicht speziell für Geschirrspüler entwickelt wurden, insbesondere Tafelsalz, werden den Geschirrspüler beschädigen. Im Falle von Schäden welche durch ungeeignetes Salz hervorgerufen werden erlischt die Garantie und der Hersteller übernimmt keinerlei Haftung für entstandene Schäden.
• Wenn Salz verschüttet wurde starten Sie einen Schnellspülgang um Salzspuren zu entfernen.
• Füllen Sie nur Salz ein wenn Sie unmittelbar danach einen kompletten Waschgang starten. Das verhindert, dass Spuren von Salz oder Salzwasser, für evtl. längere Zeit auf der Oberfläche verbleiben, was Rost verursachen könnte.
• Der Salztank darf nur aufgefüllt werden wenn die Salzwarnlampe zu leuchten beginnt.

Salzmenge einstellen

Abb. 6 Einstellmodus aktivieren: Schalten Sie das Gerät mit dem Ein-/Ausschalter ein und halten Sie innerhalb von 60 Sekunden die Taste 30 min für ca. 5 Sekunden gedrückt. Dadurch wird der Einstellmodus aktiviert, was durch Blinken der Warnleuchte angezeigt wird.

Salzverbrauch einstellen: Drücken Sie jeweils kurz die Taste 30 min, um die korrekte Salzmenge einzustellen Die Einstellung wird im Display angezeigt. Beachten Sie nachfolgende Tabelle für die korrekte Einstellung.

Wasserhärte (grad)		Einstellung
°dH1)	mmol/l2)
0-5 0-0,9	4 H1
6-11 1,0-2,0	H2
12-17 2,1-3,0	H3*
18-22 3,1-4,0	H4
23-34 4,1-6,0	H5
35-55 6,1-9,8	H6

Der Einstellmodus wird automatisch, 5 Sekunden nach der letzten Einstellung beendet.

Hinweis:

1) Grad deutscher Härte (°dH)
2) Millimol, internationale Einheit für Wasserhärte
*) Werkseinstellung
Kontaktieren Sie Ihre zuständige Wasserversorgung um die bei Ihnen vorhandene Wasserhärte zu erfahren.

Geschirrspülpulver oder -tabs einfüllen

Abb. 7 Das Geschirrspülmittelfach muss vor jedem Spülgang neu aufgefüllt werden. Für die richtige Menge beachten Sie die Hinweise und Anleitungen des Geschirrspülmittels.

• Drücken Sie die Entriegelung zur Seite und öffnen Sie den Deckel.
• Füllen Sie das Geschirrspülmittel (Pulver oder Tabs) erst unmittelbar vor dem Spülvorgang ein, da es sonst durch länger anhaltende Feuchtigkeit verkleben oder verhärten könnte.
• Ist das Geschirr stark verschmutzt, füllen Sie eine zusätzliche Menge in die äußere Mulde des Deckels. Dieses Geschirrspülmittel wird dann schon während des Vorspülens zugegeben.
  a) Spülmittelfach für Hauptspülgang b) Spülmittelfach für Vorspülen
• Klappen Sie den Deckel zu, sodass er einrastet.

Beachten Sie die Unterschiede beider Fächer:

Hinweis:

Benutzen Sie nur spezielles Geschirrspülmittel welches für die Verwendung in Geschirrspülmaschinen vorgesehen ist. Verwenden Sie keinerlei andere Reinigungsmittel wie z. B. Waschpulver für Wäsche oder (Flüssig-)Seife. Halten Sie das Geschirrspülmittel frisch und trocken.

Klarspüler auffüllen

Abb. 8 Ihr Geschirrspüler ist für den Gebrauch mit flüssigen Klarspülern vorgesehen. Dieser wird automatisch im letzten Spülgang dem klaren Wasser zugegeben, um Kalkflecken auf dem Geschirr zu verhindern.

• Drücken Sie auf die Lasche, klappen Sie den Deckel nach oben und füllen Sie solange Klarspüler in den Tank bis die MAX -Markierung erreicht ist, Die max. Kapazität des Tanks beträgt ca. 110 ml.
• Zum Schließen des Tanks klappen und drücken Sie den Deckel nach unten, sodass er einrastet.

Hinweis:

Füllen Sie den Tank nicht mit anderen Reinigungsmitteln (z. B. Waschpulver für Wäsche oder Flüssigseife), da dadurch das Gerät beschädigt werden könnte.

• Der Klarspüler wird automatisch während des letzten Spülvorganges zugegeben, um sicherzustellen, dass während des Trocknens keine Kalkflecken oder Streifen entstehen.
• Wenn der Klarspülertank leer ist, leuchtet die Anzeige „Klarspüler“ auf.

Deutsch

Dosiermenge für Klarspüler einstellen

Die Dosiermenge ist in 5 Stufen einstellbar. Werkseitig ist die Stufe 3 eingestellt. Diese Einstellung ist eine Empfehlung.

1. Schließen Sie die Tür und schalten Sie das Gerät mit dem Ein/Aus-Schalter ein.
2. Innerhalb von 60 Sekunden nachdem Sie das Gerät eingeschaltet haben, drücken und halten Sie die Taste 30 min für 5 Sekunden und drücken Sie dann die Startzeitverzögerungstaste, um den Einstellmodus aufzurufen. Die Klarspüleranzeige ✉ blinkt.
3. Drücken Sie die Taste 30 min erneut, um das richtige Set entsprechend Ihren Nutzungsgewohnheiten auszuwählen. Die Einstellung ändert sich in der folgenden Reihenfolge: d3->d4->d5->d1->d2->d3. Je höher die Einstellung, desto mehr Klarspüler wird verbraucht.
4. Der Einstellmodus wird automatisch 5 Sekunden nach der letzten Einstellung beendet.

Hinweis:

• Dosiermenge höher einstellen, wenn Flecken auf dem Geschirr zurückbleiben.
• Dosiermenge verringern, wenn Wolken oder Schlieren auf dem Geschirr zurückbleiben.

Geschirrkorb auffüllen

• Reinigen Sie im Geschirrspüler nur geschirrspülerfestes oder -geeignetes Geschirr und Besteck.
• Schaben Sie Speisereste ab. Weichen Sie angebrannte Reste z.B. in Bratpfannen an. Es ist nicht nötig das Geschirr unter fließendem Wasser vorzureinigen.

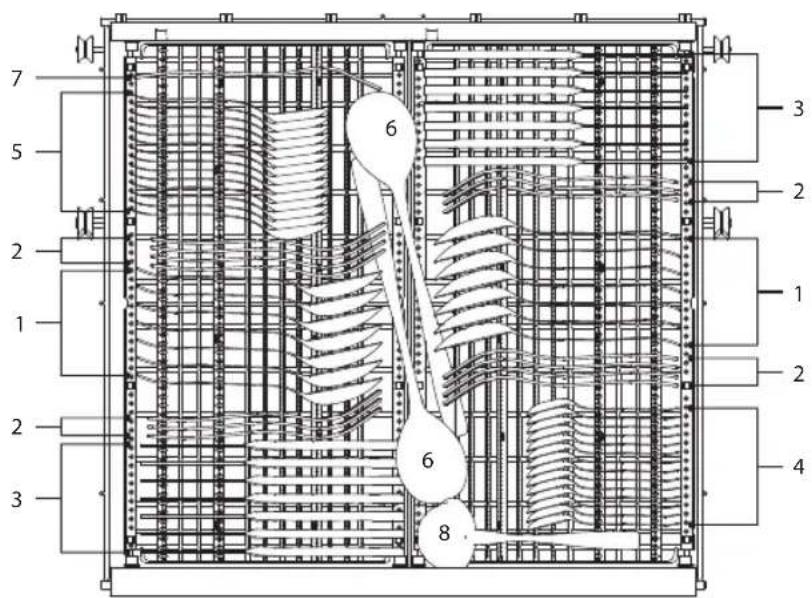

• Beladen Sie den Geschirrspüler folgendermaßen mit Geschirr und Besteck:

• Teile wie Tassen, Gläser, Töpfe/Pfannen mit der Öffnung nach unten, sodass Wasser heraus läuft.

• Gebogene oder mit Vertiefungen versehene Teile laden sie schräg damit Wasser ablaufen kann.
• Alle Teile müssen sicher stecken bzw. liegen und dürfen nicht kippen.
• Alle Teile müssen so stecken bzw. liegen, dass die Sprüharme sich frei bewegen können.

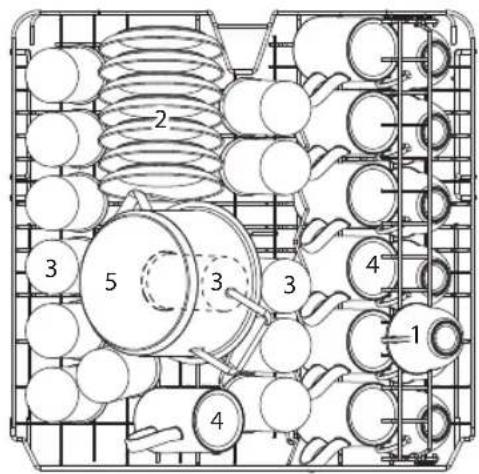

• Ordnen Sie in den Oberkorb kleine, leichte und empfindliche Teile, wie Untertassen, Tassen, Gläser, Kompottschüsseln usw. ein.

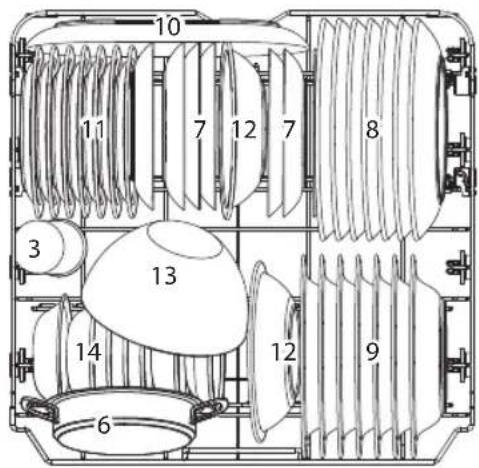

• Ordnen Sie große und schwere Teile, wie Teller, Platten, Töpfe, Schalen usw. in den Unterkorb.

Hinweis:

Sehr kleine Teile sollten nicht im Geschirrspüler gewaschen werden, da sie leicht aus dem Korb fallen könnten.

Achtung

• Messer mit scharfen Klingen, welche aufrecht eingelegt werden, sind eine potentielle Gefahr.
• Es dürfen keine Teile durch den Korb hindurchgesteckt werden.
• Scharfe Teile immer mit den scharfen Kanten / Flächen nach unten einlegen!
• Überladen Sie den Geschirrspüler nicht, da dadurch das Ergebnis negativ beeinflusst wird.

Oberkorb-Verstellung

Abb. 9a Um im Ober- oder Unterkorb mehr Platz für höhere Geschirrteile zu erhalten, können Sie den Oberkorb in 2 Positionen in der Höhe verstellen. Ziehen Sie den Oberkorb mittig greifend nach oben, um ihn nach oben zu bewegen. Ziehen Sie die seitlichen Hebel, um ihn wieder nach unten zu bewegen. Beachten Sie den allgemeinen Plan zum Einlegen von Geschirr und Besteck in die Körbe.

10 11 7 12 7 8 3 13 14 12 9 6

Tassen	Untertassen	Gläser
Tassen Kleiner Topf		Ofentopf
Dessertteller	Teller	Suppenteller
Ovale Servierplatte Melamin-Dessertteller		Melaminschüsseln
Glasschale	Kompottschüsseln

Deutsch

Abb. 9b Im unteren Korb können Sie zusätzliche Halterungen ausklappen. Im oberen Korb können Sie weitere Ablagen herunterklappen.

Abb. 10 Beachten Sie den Plan zum Einlegen von Besteck in den Besteckkorb. Beachten Sie nachfolgende Tabelle für die Teilebeschreibung.

7 5 2 1 2 3 6 6 8 3 2 1 2 4

1 Suppenlöffel	2 Gabeln	3 Messer	4 Teelöffel
5 Kompottlöffel	6 Servierlöffel	7 Serviergabeln	8 Soßenkelle

Die Besteckablage ist modular aufgebaut und lässt sich somit Ihren Anforderungen anpassen

B I. Standardposition, links flach, rechte Hälfte geneigt

B II. beide Hälften flach, rechte Hälfte erhöht

B III. links flach, rechts offen, rechte Hälfte über die linke Hälfte geschoben

B IV. links flach, rechts offen, rechte Hälfte entfernt

Deutsch

Bedienung

Geschirrspülen

Abb. 11 Beachten Sie folgende Schritte um den Spülvorgang zu starten:

1. Korb beladen.
2. Geschirrspülreiniger und ggf. Klarspüler einfüllen. Sicherstellen, dass der Wasserhahn/Wasserzulauf geöffnet ist, der Netzstecker steckt und die Tür korrekt geschlossen ist.
3. Drücken Sie die On/Off-Taste um den Geschirrspüler einzuschalten.
4. Wählen Sie das gewünschte Programm aus. Beachten Sie das Kapitel Programmtabelle.

Hinweis:

• Ist nur ein Korb beladen, können Sie die nicht gebrauchte Spülzone abschalten. Drücken Sie die Spülzonenwahltastetum die gewünschte Spülzone auszuwählen. Beachten Sie dazu die Anzeigen oder .
• Wenn Sie die automatische Türöffnung gewählt haben, wird die natürliche Trocknung verbessert. Nach dem Spülen wird die Tür automatisch geöffnet und Dampf und Feuchtigkeit können entweichen. Die entsprechende Kontrollleuchte Fleuchtet. Diese Funktion ist bei allen Programmen (außer 30 min) als Standardzusatzfunktion vorhanden und kann durch Drücken der entsprechenden Taste deaktiviert werden.

Turbofunktion

Wählen Sie wenn gewünscht die Turbofunktion 🔒, um die Programmlaufzeit zu reduzieren (nicht wählbar bei Auto und 30 min).

Extra -Trockenfunktion

Wählen Sie wenn gewünscht die Funktion Extra-Trocken 😊, wenn Sie nach dem Spülen extratrockenes Geschirr benötigen (nicht wählbar bei Auto und 30 min)..

Intensivspülen

Wählen Sie Intensivspülen für stark verschmutztes oder sehr fettiges Geschirr (nur für die Programme Intensiv, Universal, ECO, Glas oder 90 Min.).

Verzögertes Waschen

Um den Spülvorgang zu einem späteren Zeitpunkt zu starten, drücken Sie die Startzeitverzögerungstaste 📁. Durch mehrmaliges Drücken der Startzeitverzögerungstaste stellen Sie die Stunden ein, um die der Start verzögert werden soll. Es können 1-24 Stunden (Stundenschritte) Startzeitverzögerung eingestellt werden. Drücken Sie danach die Taste Start/Pause ▶∥. Der Geschirrspüler beginnt mit dem Spülvorgang sobald die voreingestellte Zeit abgelaufen ist.

1. Drücken Sie die Taste▶II. Um den Vorgang anzuhalten drücken Sie nochmals▶II

Nach Beendigung des Spülvorgangs ertönt für 8 Sekunden ein Piepton.

• Schalten Sie das Gerät mit der Ein-Aus-Taste aus und schließen Sie ggf. die Wasserzufuhr.
• Öffnen Sie ggf. die Tür des Geschirrspülers.

Achtung

Es ist gefährlich die Tür während des Spülvorganges zu öffnen, da heißes Wasser Sie verbrühen könnte.

Deutsch

• Warten Sie einige Minuten bevor Sie das Gerät entladen, da Geschirr und Besteck noch heiß sein könnten. Sie trocknen auch besser im Gerät.
• Geschirrspüler entladen.

Spülprogramm ändern

Sie können das Spülprogramm ändern solange der Geschirrspüler nur kurz gelaufen ist (am Anfang). Ansonsten könnte sich der Geschirrspülreiniger bereits aufgelöst haben und das Waschwasser könnte schon abgepumpt sein.

• Drücken Sie die ▶II -Taste und das Gerät wechselt in den Stand-by Modus.
• Drücken Sie eine beliebige Programmtaste länger als 3 Sekunden, um den Spülvorgang abzubrechen. Ändern Sie das Programm indem Sie nun die gewünschte Programmtaste drücken.
• Drücken Sie die ▷taste erneut um in der neuen Einstellung fortzufahren.

Hinweis:

Wenn Sie die Tür während des Spülvorgangs öffnen pausiert das Gerät. Nach dem Schließen der Tür wird der Spülvorgang nach 10 Sekunden fortgesetzt.

Spülvorgang pausieren

- Wenn Sie ein Geschirrteil vergessen haben, können Sie den Spülvorgang pausieren und dieses hinzufügen. Stellen Sie jedoch sicher, dass das Fach des Reinigers nicht bereits geöffnet ist.

1. Drücken Sie die ▷II-Taste, um das Gerät zu pausieren.
2. Nachdem die Sprüharme gestoppt haben können Sie die Tür öffnen.
3. Zusätzliches Geschirr einlegen.
4. Tür schließen. Drücken Sie die ▶Taste, um den Spülvorgang fortzusetzen.

Reinigerempfehlung

Beachten Sie für ein besseres Waschergebnis und zur Schonung von Ressourcen und Umwelt nachfolgende Hinweise zur Reiniger- und Salzdosierung:

• Dosieren Sie Reiniger, Salz etc. nach den Angaben des Herstellers, basierend auf der Beladungsmenge und dem Verschmutzungsgrad des Geschirrs
• Mischen Sie keine unterschiedlichen Reinigungsmittel bzw. Salze
• Verwenden Sie keine Reiniger, die Lösemittel oder andere ätzende Stoffe enthalten
  • Vermeiden Sie eine Überdosierung des Reinigers

Achtung

Eine Fehldosierung von Reiniger, Salz und anderen Zusatzstoffen kann das Produkt beschädigen und dessen korrekte Funktion beeinträchtigen.

Automatischer Türöffner

• Die automatische Türöffnungsfunktion kann deaktiviert werden, wenn der Geschirrspüler noch nicht gestartet wurde.

- Drücken Sie dazu die Taste 📄.

Abb. 12 Programmtabelle

Verwenden Sie nachfolgende Tabelle um das richtige Programm, basierend auf dem Verschmutzungsgrad des Geschirrs zu wählen. Beachten Sie außerdem die Angaben zur empfohlenen Reinigermenge, Programmdauer und Ressourcenverbrauch.

Programm	Einsatzgebiet	Zyklusbe-schreibung	Reiniger Vor/Haupt	Lauf-zeit in min	Energie-verbrauch in kWh	Wasser-verbrauch in Liter	Klar-spü-ler
Auto	Für normal bis stark ver-schmutzte Ladungen	Vorwäsche 45 °CWäsche 55- 65 °CSpülenSpülenSpülen 50-65 °CTrocknen	4/18 g	150	0,930-1,470	10,3-16,9	★
			1 oder 2 Stk.
Intensive	Extrem stark verschmutztes Kochgeschirr, normal ver-schmutzte Töpfe, Pfannen,Teller, usw. mit festgetrock-neten Speiseresten	VorwäscheWäsche 60 °CSpülenSpülen 65-72 °CTrocknen	4/18 g	175	1,275-1,385	13,9	★
			1 oder 2 Stk.
Universal	Für normal verschmutzteLadungen, wie Töpfe,Teller, Gläser und leichtverschmutzte Pfannen	VorwäscheWäsche 60 °CSpülenSpülen 65-72 °CTrocknen	4/18 g	150	1,185-1,290	13,9	★
			1 oder 2 Stk.
ECO(*EN60436)	Standardisiertes Programm:Anzuwenden bei normalverschmutztem Geschirr,ist es das effizientesteProgramm hinsichtlichkombiniertem Energie- undWasserverbrauch für dieseArt von Geschirr	Wäsche 50 °CSpülenSpülen 40 °CTrocknen	22 g	235	0,645	9,8	★
			1 oder 2 Stk.
Glass	Für leicht verschmutztesGeschirr und Gläser	VorwäscheWäsche 45 °CSpülenSpülen 55-60 °CTrocknen	4/18 g	120	0,850-0,925	13,9	★
			1 oder 2 Stk.
90 min.	Für leicht verschmutzteLadungen welche nichtvollständig abtrocknenmüssen	Wäsche 55 °CSpülenSpülen 60-65 °CTrocknen	22 g	90	0,955-1,030	11,2	★
			1 Stk.
30 min	Schnellspülgang für leichtverschmutzte Ladungenohne Trocknung	Wäsche 45 °CSpülenSpülen 45 °C	12 g	30	0,584	10,3
			1 Stk.

★: Klarspüler kann verwendet werden.

Hinweis:

* ECO: Dieses Programm ist für die Reinigung von normal verschmutzen Geschirr geeignet und für diesen Zweck, dass effizienteste Programm hinsichtlich Energie- und Wasserverbrauch. Es wird zur Überprüfung der Einhaltung der EU-Ökodesign-Vorschriften verwendet.

Hinweis: Bei den angegebenen Werten, für andere Programme außer dem Programm ECO, handelt es sich um Richtwerte.

Deutsch

Reinigung und Pflege

Achtung

• Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; scheuernde Reiniger und Hilfsmittel zerkratzen die Oberfläche.
• Reinigen Sie die Außenflächen des Produktes mit einem leicht angefeuchteten Tuch und trocknen Sie sie anschließend gut ab. Achten Sie darauf, dass kein Wasser ins Produktinnere gelangt (z. B. an den Schaltern).
• Reinigen Sie die Kanten um die Tür herum mit einem weichen feuchten Tuch, um das Eindringen von Wasser in die Türverriegelung oder elektrische Bauteile zu verhindern. Benutzen Sie keinerlei Sprühreiniger.

Filtereinsatz reinigen

Der Filter verhindert, dass größere Speisereste in Wasserkreislauf und Pumpe gelangen.

Prüfen Sie nach jeder Benutzung die Filter auf mögliche Blockierungen.

Abb. 13 Das Filtersystem besteht aus Vorfilter, flachem Hauptfilter und einem Feinfilter.

• Hauptfilter A: Speise- und Schmutzreste die an diesem Filter hängenbleiben werden durch den Strahl der Sprüharme abgespült.
• Feinfilter B: Dieser Filter hält Speisereste zurück, sodass diese nicht in den Wasserkreislauf gelangen.
• Vorfilter C: Große Stücke, wie bspw. Teile von Knochen oder Glas welche den Wasserkreislauf blockieren könnten, werden in diesem Filter festgehalten. Um die Reste zu entfernen ziehen Sie an der Lasche und ziehen Sie den Filter nach oben heraus.

Demontage und Reinigung der Filter wie nachfolgend beschrieben:

• Drehen Sie die Filterkappe gegen den Uhrzeigersinn und entnehmen Sie den gesamten Filtereinsatz.
• Drücken Sie die beiden unteren Nasen von Filter C zusammen und ziehen Sie Filter B ab. Ziehen Sie nun Filter C aus Hauptfilter A heraus.
• Waschen Sie die Filter unter fließendem Wasser und entfernen Sie ggf. vorhandene Fremdkörper.
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Stellen Sie sicher dass der Filtereinsatz korrekt installiert wurde.

Achtung

Benutzen Sie den Geschirrspüler niemals ohne Filtereinsatz!

Reinigung der Sprüharme

Abb. 14 Führen Sie eine regelmäßige Reinigung (etwa einmal pro Monat) durch, um eine mögliche Verstopfung der Düsen zu vermeiden.

• Nehmen Sie die Sprüharme aus ihrer Befestigung.
• Spülen Sie die Sprüharme unter fließendem Wasser gründlich ab.
• Stecken Sie den Sprüharm wieder auf den Anschluss und stellen Sie sicher, dass er korrekt sitzt und frei rotieren kann.

Entkalken

Bei richtiger Reinigerdosierung ist ein Entkalken normalerweise nicht nötig. Falls doch, gehen Sie nach Angaben des Entkalkungsmittel-Herstellers vor. Geeignete Entkalker können Sie über den Handel beziehen.

Fehlercodes

Code	Bedeutung Mögliche Ursachen
€1	Kein oder schwacher Wasserzulauf	Wasserhahn geschlossenWassereinlass blockiertWasserdruck zu niedrig
€3	Erreicht nicht die erforderliche Temperatur Fehlfunktion des Heizelements
€4	Überlauf Leck an Komponenten des Produkts
€8	Fehler am Verteilerventil Schaltung oder Verteilerventil defekt
Ed	Kommunikationsfehler zwischen Hauptplatine und Anzeigeplatine.	Unterbrechung oder Kabelbruch
EC	Waschkontrollsystemfehler Fehler in Platine oder Motor

Im Fall von Fehlermeldungen kontaktieren Sie den Kundenservice. Die entsprechenden Rufnummern finden Sie in der beiliegenden Garantiekarte.

Fehlerbehebung

Sollte es während des Betriebs zu Störungen kommen, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können oder sollten Ersatzteile für die Eigenreparatur benötig werden, wenden Sie sich an das Servicecenter. Die entsprechenden Rufnummern finden Sie in der beiliegenden Garantiekarte. Beachten Sie, dass eine inkorrekte Eigenreparatur zu Gefährdungen und Verlust der Garantie führen kann und im Zweifelsfall unterlassen werden sollte.

Problem Mögliche Ursache Behebung
Produkt funktioniert nicht	Keine StromversorgungÜberprüfen der Stromversorgung
	Der Wasserhahn ist geschlossen	Öffnen Sie den Wasserhahn vollständig
	Die Tür ist nicht richtig geschlossen	Drücken Sie die Tür fest zu
Fehler beim Wasserablauf	Der Abflussschlauch ist abgeknickt	Überprüfen Sie den Abflussschlauch
	Filter sind verstopftÜberprüfen und reinigen Sie den Hauptfilter
	Küchenabfluss ist verstopft	Überprüfen Sie den Abfluss oder fragen Sie einen Installateur nach möglicher Abhilfe
Besteckteile weisen Rostspuren auf	Besteckteile sind nicht ausreichend rostbeständig	Waschen Sie nur spülmaschinenfestes Besteck
	Nach dem Auffüllen von Regeneriersalz wurde kein Programm gestartet	Starten Sie grundsätzlich nach dem Einfüllen von Salz ein Schnellprogramm ohne Spülgut
	Verschlusskappe des Salzbehälters ist nicht fest geschlossen	Setzen Sie die Verschlusskappe gerade auf und drehen Sie sie fest zu

17

Deutsch

Problem Mögliche Ursache Behebung
Schlagendes Geräusch im Spülraum	Ein Sprüharm schlägt an ein Geschirrteil	Unterbrechen Sie das Programm und ordnen Sie die Geschirrteile so ein, dass sie fest stehen und die Sprüharme frei rotieren können
Klapperndes Geräusch im Spülraum	Geschirrteile bewegen sich im Spülraum
Schlagendes Geräusch in der Wasserleitung	Wird eventuell durch bauseitige Verlegung bzw. den zu geringen Querschnitt der Wasserleitung verursacht.	Hat keinen Einfluss auf die Funktion des Geschirrspülers
Geschirr ist nicht sauber	Geschirr wurde nicht richtig eingeordnet	Beachten Sie das Kapitel „Geschirrkorb auffüllen“
	Sprüharme werden durch Geschirrteile blockiert
	Es wurde zu wenig Reiniger dosiert	Verwenden Sie mehr Reiniger oder wechseln Sie evtl. das Reinigerprodukt
	Das Programm war zu schwach	Wählen Sie ein stärkeres Programm
	Der Filtereinsatz im Spülraum ist nicht sauber oder nicht richtig eingesetzt	Reinigen Sie die Filter oder setzen Sie sie richtig ein
Auf den Gläsern und dem Besteck verbleiben Schlieren	Die Klarspülermenge ist zu hoch eingestellt	Verringern Sie die Klarspülermenge
Besteck hat schwarze oder graue Flecken	Aluminiumbesteckteille haben am Geschirr gerieben	Verwenden Sie ein mild schleifendes Reinigungsmittel um die Flecken zu entfernen.
Reiniger verbleibt in der Einfüllkammer	Deckel der Einfüllkammer blockiert	Ordnen Sie die Geschirrteile so an, wie es im Kapitel Geschirrkorb auffüllen beschrieben wird.
Das Geschirr wird nicht trocken	Sie verwenden Reiniger-Produkte mit Kombifunktion, deren Trocknungsleistung zu schwach ist	Wechseln Sie das Reinigerprodukt oder füllen Sie Klarspüler ein.
	Die Klarspülermenge ist zu gering oder der Klarspülerbehälter ist leer.	Füllen Sie Klarspüler ein, erhöhen Sie die Dosiermenge
	Das Geschirr wurde zu früh ausgeräumt	Räumen Sie das Geschirr später aus

Technische Daten

Leistung 1760 - 2100 W
Nennspannung /-frequenz 220 - 240 V ~ 50 Hz
Wasserdruck (Durchflussdruck) 0,4 - 10 bar (0,04 - 1 MPa)
Wassertemperatur Kalt und warm (max. 40°C)

Hinweise zum Energie- und Wasserverbrauch des Geschirrspülers

• Das eco-Programm ist zur Reinigung von normal verschmutztem Geschirr geeignet. Es ist für diesen Zweck mit Blick auf den kombinierten Energie- und Wasserverbrauch das effizienteste Programm und wird verwendet, um die Einhaltung der EU-Ökodesign-Vorschriften zu prüfen.
• Durch das Beladen des Haushaltsgeschirrspülers bis zu der vom Hersteller angegebenen Kapazität kann Energie und Wasser eingespart werden. Ordnen Sie das Geschirr korrekt ein, so wie in den Beladeplänen in dieser Anleitung beschrieben. Unsachgemäße Beladung verursacht ineffizientes Geschirrspülen und ggf. auch Fehlfunktionen.
• Manuelles Vorspülen des Geschirrs führt zu einem höheren Wasser- und Energieverbrauch und wird nicht empfohlen.
• Bei der Reinigung von Geschirr in einem Haushaltsgeschirrspüler wird in der Regel weniger Energie und Wasser verbraucht als beim Handspülen, sofern der Haushaltsgeschirrspüler gemäß den Herstelleranleitungen verwendet wird.

• Werte für die Programmdauer sowie den Energie- und Wasserverbrauch aller Programme, die einen Betriebszyklus umfassen, entnehmen Sie den entsprechenden Tabellen in dieser Anleitung.

• Beachten Sie die Angaben zur ordnungsgemäßen Installation (u. a. waagerechte Ausrichtung, Anschluss an das Stromnetz, Wasseranschlüsse) in dieser Anleitung.

• Die Verwendung von Reiniger, Salz und anderen Zusatzstoffen muss sachgemäß erfolgen. Falsche Dosierung führt zu erhöhter Umweltbelastung und ggf. auch Schäden am Gerät.
• Beseitigen Sie vor jeder Verwendung jegliche Fremdkörper aus dem Haushaltsgeschirrspüler.
• Die regelmäßige Reinigung und Einhaltung der optimalen Reinigungsintervalle und Maßnahmen zur Vorbeugung von Kalkablagerungen sind wichtig. Beachten Sie dazu das Kapitel Reinigung und Pflege.
• Die regelmäßige Kontrolle der Filter und Einhaltung der optimalen Intervalle sind wichtig. Beachten Sie dazu das Kapitel Reinigung und Pflege.

English

Safety instructions
