LST8BP - Grafiktablett Schwaiger - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Grafiktablett mit mehrfarbiger Schrift
Marke	Schwaiger
Modell	LST8BP
Abmessungen	190 x 230 x 6 mm
Gewicht	145 g
Bildschirmgröße	21,59 cm (8,5 Zoll)
Schriftfarbe	Mehrfarbig (ändert sich je nach Position auf dem Bildschirm)
Stromversorgung	1 Knopfzelle CR2025 (3 V DC)
Akkulaufzeit	Bis zu 12 Monate
Anzahl der Löschungen	Etwa 50.000 Löschungen (±5%)
Betriebstemperatur	0 °C bis +40 °C
Eingangsdruck des Stifts	100 bis 200 g
Reflexionsgrad	25 bis 30%
Material	LCD-Bildschirm, HIPS-Rahmen
Produktfarbe	Rosa (LST8BP)
Lieferumfang	Tablett, Stift, vorinstallierte CR2025-Batterie
Hauptfunktionen	Schreiben mit Stift, Löschen per Knopfdruck, Schreibsperre
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; nicht eintauchen
Sicherheit	Gehäuse nicht öffnen, nicht Wasser oder extremen Temperaturen aussetzen
Austauschbare Batterien	Ja, durch den Benutzer (CR2025)
Verwendungszweck	Private Nutzung: Verfassen und Anzeigen von Notizen

Häufig gestellte Fragen - LST8BP Schwaiger

Wie lösche ich den Inhalt des Tablets?

Drücken Sie einmal die Löschen-Taste (1) auf der Vorderseite. Der Bildschirm wird vollständig gelöscht.

Wie verhindere ich versehentliches Löschen?

Schieben Sie den Sperr-Schieber (2) auf der Rückseite des Produkts in Position B. Zum Entsperren schieben Sie ihn zurück in Position G.

Welchen Batterietyp verwendet das Tablet?

Das Tablet verwendet eine CR2025-Knopfzelle (3 V DC). Sie ist vorinstalliert und kann vom Benutzer ausgetauscht werden.

Wie tausche ich die Batterie aus?

Entfernen Sie die Schraube auf der Rückseite, drücken Sie die Klemmverriegelung und nehmen Sie den Batteriehalter heraus. Ersetzen Sie die alte Batterie durch eine neue unter Beachtung der Polarität (Pluspol nach hinten). Setzen Sie den Halter wieder ein und schrauben Sie ihn fest.

Kann ich einen anderen Stift als den mitgelieferten verwenden?

Es wird empfohlen, nur den mitgelieferten Stift zu verwenden, um die Schreiboberfläche nicht zu beschädigen.

Ändert die Schrift ihre Farbe?

Ja, die Schriftfarbe ändert sich automatisch je nachdem, wo Sie auf der Oberfläche schreiben. Die Strichstärke kann ebenfalls je nach ausgeübtem Druck variieren.

Wie groß ist der Bildschirm?

Die Bildschirmdiagonale beträgt 21,59 cm (8,5 Zoll).

Wie reinige ich das Tablet?

Reinigen Sie es mit einem weichen, trockenen Tuch. Bei hartnäckigen Verschmutzungen verwenden Sie ein leicht feuchtes Tuch mit etwas mildem Reinigungsmittel und trocknen Sie es vollständig. Niemals eintauchen.

Wo soll ich das Tablet aufbewahren?

Lagern Sie es an einem trockenen Ort, außerhalb der Reichweite von Kindern, bei einer Temperatur zwischen 5 °C und 20 °C. Stellen Sie sicher, dass es vor der Lagerung vollständig trocken ist.

Wie entsorge ich das Tablet am Ende seiner Lebensdauer?

Entsorgen Sie es nicht im Hausmüll. Geben Sie Elektro- und Elektronikgeräte sowie verbrauchte Batterien an einer öffentlichen Sammelstelle oder im Geschäft gemäß den örtlichen Vorschriften ab.

BEDIENUNGSANLEITUNG LST8BP Schwaiger

D BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE

LCD-SCHREIBTAFEL 8,5"

Bedienungsanleitung lesen und aufbewahren.

Herzlichen Glückwunsch und vielen Dank für den Kauf dieses Schwaiger Produktes. Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Diese Bedienungsanleitung soll Sie beim Umgang mit dem Produkt unterstützen. Lesen Sie die Gebrauchsanweisung sorgfältig durch. Bewahren Sie die Anleitung während der gesamten Lebensdauer des Produktes auf und geben Sie diese an nachfolgende Benutzer oder Besitzer weiter. Bitte prüfen Sie den Packungsinhalt auf Vollständigkeit und stellen Sie sicher, dass keine fehlerhaften oder beschädigten Teile enthalten sind.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Produkt ist ausschließlich zum Verfassen und zur Anzeige von Notizen o.ä. konzipiert.

Das Produkt ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet.

Verwenden Sie das Produkt nur wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden führen.

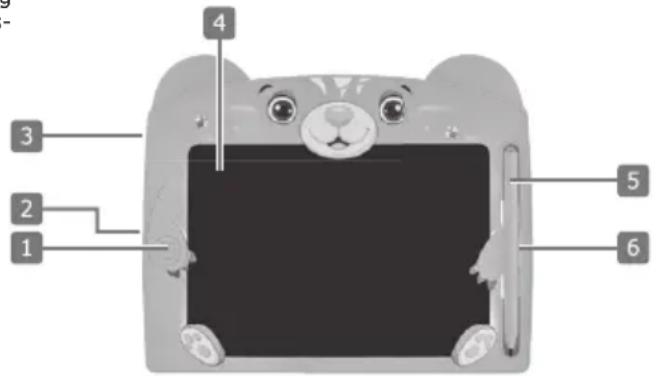

PRODUKT IM DETAIL

1	Löschtaste
2	Sperre
3	Batteriefach
4	Schreibfläche
5	Stift
6	Stifthalterung

1 2 3 4 5 6

ALLGEMEINE SICHERHEITS- UND WARNHINWEISE

WARNUNG!

Stromschlaggefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elektrischem Stromschlag führen.

• Betreiben Sie das Produkt nicht, wenn es sichtbare Schäden aufweist.
• Öffnen Sie das Gehäuse nicht, sondern überlassen Sie die Reparatur Fachkräften. Wenden Sie sich dazu an eine Fachwerkstatt. Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftungs- und Garantieansprüche ausgeschlossen.
• Zerlegen Sie das Produkt nicht in seine Einzelteile. Unsachgemäße Eingriffe können zu elektrischen Schlägen und Fehlfunktionen führen.
  • Tauchen Sie das Produkt niemals in Wasser.
• Fassen Sie das Produkt niemals mit nassen Händen an.
• Halten Sie das Produkt von offenem Feuer und heißen Flächen fern.
• Verwenden Sie das Produkt nur in trockenen Innenräumen.
• Setzen Sie das Produkt weder Regen noch extremen Witterungsbedingungen aus, z.B. Minustemperaturen, Hagel, extremer Hitze.
• Stellen Sie das Produkt nie so, dass es in Wasser fallen kann.
• Achten Sie darauf, dass keinerlei Flüssigkeit in das Produkt gelangt, und trocknen Sie ggf. das Produkt vor Wiederinbetriebnahme gut ab.
• Sorgen Sie dafür, dass Kinder keine Gegenstände in das Produkt hineinstecken.

WARNUNG!

Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder).

• Dieses Produkt kann von Kindern ab acht Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Lassen Sie das Produkt während des Betriebs nicht unbeaufsichtigt.
• Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Kinder können sich beim Spielen darin verfangen und ersticken.

WARNUNG!

Brandgefahr!

Unsachgemäßer Umgang mit dem Produkt kann eine Explosion oder einen Brand verursachen.

• Halten Sie das Produkt fern von Wasser, anderen Flüssigkeiten, offenem Feuer und heißen Oberflächen.
• Bedecken Sie das Produkt nicht mit Gegenständen oder Kleidung.
• Stellen Sie keine offenen Brandquellen, wie z. B. brennende Kerzen auf bzw. in die Nähe des Produkts.
• Halten Sie einen Abstand von mindestens 5 cm zu leicht entzündlichen Materialien ein.

WARNUNG!

Gefahr durch Batterien!

Wenn Sie Batterien unsachgemäß verwenden, besteht die Gefahr von Explosionen oder von Verätzungen durch auslaufende Batterieflüssigkeit.

• Werfen Sie Batterien nicht ins Feuer. Die Entsorgung einer Batterie in Feuer, in einem heißen Ofen sowie die mechanische Zerkleinerung oder das Zerschneiden einer Batterie können zur Explosion führen.
• Wenn eine Batterie extrem hohen Umgebungstemperaturen ausgesetzt wird, kann dies zur Explosion oder zum Austritt von brennbarer Flüssigkeit oder Gas führen.
• Wenn eine Batterie extrem niedrigem Luftdruck ausgesetzt wird, kann dies zur Explosion oder zum Austritt von brennbarer Flüssigkeit oder Gas führen.
• Setzen Sie Batterien nicht uneingeschränkter Sonneneinstrahlung und Hitze aus. Erhöhte Auslaufgefahr!
• Laden Sie Batterien nicht auf, nehmen Sie sie nicht auseinander und schließen Sie sie nicht kurz. Explosionsgefahr!
• Entnehmen Sie die Batterie aus dem Batteriefach, sobald sie leer ist oder wenn Sie das Produkt für längere Zeit nicht benutzen.
• Achten Sie beim Einlegen der Batterie auf die richtige Polarität.
• Verwenden Sie nur Batterien gleichen Typs.
• Reinigen Sie bei Bedarf vor dem Einlegen der Batterie die Batterie- und Gerätekontakte.
• Wenn Sie vermuten, dass eine Batterie verschluckt oder auf andere Weise in den Körper gelangt ist, suchen Sie umgehend einen Arzt auf.
• Fassen Sie ausgelaufene Batterien nicht an. Sollten Sie doch einmal mit Batterieflüssigkeit in Kontakt kommen, waschen Sie die betroffene Stelle gründlich und mit reichlich klarem Wasser ab. Wenn austretende Batterieflüssigkeit eine Hautreaktion hervorruft oder in die Augen gelangt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch.
• Wenn sich das Batteriefach, in dem die Batterie untergebracht ist, nicht mehr sicher verschließen lässt, verwenden Sie das Produkt nicht mehr. Entnehmen Sie die Batterie und bewahren Sie sie für Kinder unzugänglich auf.

Batterien nicht verschlucken!

Gefahr von Verätzungen durch Chemikalien. Das Produkt enthält eine Knopfzellenbatterie. Wenn die Knopfzellenbatterie verschluckt wird, kann sie in nur 2 Stunden schwere innere Verbrennungen verursachen und zum Tod führen. Halten Sie neue und gebrauchte Batterien von Kindern fern.

HINWEIS!

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Produkt kann zu Beschädigungen des Produkts führen.

- Lassen Sie das Produkt nicht fallen und setzen Sie es keinen starken Erschütterungen aus.

- Stellen Sie das Produkt nie auf oder in der Nähe von heißen Oberflächen ab (z. B. Herdplatten).

- Bringen Sie das Produkt nicht mit heißen Teilen in Berührung.

- Setzen Sie das Produkt niemals hoher Temperatur (Heizung etc.) oder Witterungseinflüssen (Regen etc.) aus.

- Füllen Sie niemals Flüssigkeit in das Produkt.

- Tauchen Sie das Produkt zum Reinigen niemals in Wasser und verwenden Sie zur Reinigung keinen Dampfreiniger. Das Produkt kann sonst beschädigt werden.

- Verwenden Sie das Produkt nicht mehr, wenn die Kunststoffbauteile des Produkts Risse oder Sprünge haben oder sich verformt haben. Ersetzen Sie beschädigte Bauteile nur durch passende Originalersatzteile.

BEDIENUNG IM DETAIL

Produkt und Lieferumfang prüfen

Beschädigungsgefahr!

Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, kann das Produkt schnell beschädigt werden.

• Gehen Sie beim Öffnen sehr vorsichtig vor.

1. Nehmen Sie das Produkt aus der Verpackung.
2. Prüfen Sie, ob die Lieferung vollständig ist.
3. Prüfen Sie, ob das Produkt oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie das Produkt nicht. Wenden Sie sich an die in dieser Bedienungsanleitung angegebenen Hotline oder E-Mail-Adresse.

Inbetriebnahme

Im Lieferumfang ist eine Knopfzellenbatterie (CR2025) enthalten, welche bereits in das Batteriefach (3) eingesetzt ist. Vor der ersten Inbetriebnahme müssen Sie den Schutzstreifen aus dem Batteriefach (3) herausziehen. Sie können das Produkt anschließend verwenden.

- Nehmen Sie den Stift (5) aus der Stifthalterung (6).

- Schreiben Sie mit der spitzen Seite des Stiftes (5) auf der Schreibfläche (4) des Produkts. Je fester Sie mit dem Stift (5) auf die Schreibfläche (4) aufdrücken, desto dicker wird die angezeigte Strichstärke. Die Schriftfarbe ändert sich dabei automatisch, je nachdem an welcher Stelle der Schreibfläche (4) Sie schreiben.

- Drücken Sie einmal die Löschtaste (1), um das Geschriebene auf der Schreibfläche (4) komplett zu löschen.

BEDIENUNGSANLEITUNG

- Wenn Sie verhindern möchten, dass das auf der Schreibfläche (4) Geschriebene gelöscht werden kann, aktivieren Sie die Sperrfunktion des Produkts. Schieben Sie hierzu den Regler der Sperre (2) auf der Rückseite des Produkts auf Position . Um die Sperrfunktion wieder aufzuheben, schieben Sie den Regler der Sperre (2) zurück auf Position .

Benutzen Sie zum Schreiben ausschließlich den im Lieferumfang enthaltenen Stift (5), um die Schreibfläche (4) nicht zu beschädigen.

Wechseln der Batterie

Achten Sie beim Einlegen einer neuen Batterie darauf, dass Sie die Batterie gleichzeitig mit dem Batterieschlitten in das Batteriefach (3) einsetzen. Auf diese Weise kann die Batterie im Batteriefach (3) nicht verrutschen.

Um nun eine neue Knopfzellenbatterie (CR2025) einsetzen zu können, müssen Sie zunächst das Batteriefach (3) öffnen. Gehen Sie hierzu wie folgt vor:

1. Lösen Sie die Schraube auf der Rückseite des Produkts.
2. Drücken Sie den Spannriegel und entnehmen Sie den Batterieschlitten aus dem Batteriefach (3). Entnehmen Sie die verbrauchte Batterie.
3. Setzen Sie nun die neue Knopfzellenbatterie in den Batterieschlitten ein. Achten Sie dabei auf die richtige Polarität der Batterie (Pluspol in Richtung Rückseite des Produkts).
4. Setzen Sie anschließend den Batterieschlitten mit Batterie wieder in das Batteriefach (3) ein und schrauben Sie die Schraube fest.

Das Produkt ist nun wieder einsatzbereit und kann verwendet werden.

TECHNISCHE DATEN

Artikelnummer LST8BB / LST8BP Schriftfarbe bunt

Spannungsversorgung via Batterie: 3 V DC Lebensdauer ca. 50.000 Schreibvorgänge (+/- 5%)

Batterietyp 1x CR2025 Umgebungstemperatur 0°C - +40°C

Batterielaufzeit bis zu 12 Monate Produktmaterial LCD-Display, HIPS Rahmen

Displaygröße	21,59 cm (8,5")	Abmessungen	190 x 230 x 6 mm
Eingabedruck	100 - 200 g	Gewicht	145 g
Reflexionsgrad	25 - 30 %	Farbe	blau (LST8BB) / pink (LST8BP)

WARTUNG & REINIGUNG

Kurzschlussgefahr!

In das Gehäuse eingedrungenes Wasser oder andere Flüssigkeiten können einen Kurzschluss verursachen.

• Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten.
• Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten in das Gehäuse gelangen.

HINWEIS!

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Produkt kann zu Beschädigungen des Produkts führen.

- Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder metallischen Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädigen.

1. Reinigen Sie das Produkt mit einem weichen, trockenen Tuch.
2. Verwenden Sie bei hartnäckigen Verschmutzungen des Produkts ein leicht angefeuchtetes Tuch und ggf. etwas mildes Spülmittel.
3. Lassen Sie alle Teile danach vollständig trocknen.

Aufbewahrung

Alle Teile müssen vor dem Aufbewahren vollkommen trocken sein.

• Bewahren Sie das Produkt stets an einem trockenen Ort auf.
• Lagern Sie das Produkt für Kinder unzugänglich, sicher verschlossen und bei einer Lagertemperatur zwischen 5° C und 20° C (Zimmertemperatur).

Entsorgung

Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.

GENERAL

Die Schwaiger GmbH übernimmt keinerlei Haftung und Gewährleistung für Schäden die aus unsachgemäßer Installation oder Montage sowie unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Sicherheitshinweise resultieren.

Herstellerinformation

Sehr geehrter Kunde, sollten Sie technischen Rat benötigen und Ihr Fachhändler konnte Ihnen nicht weiterhelfen, kontaktieren Sie bitte unseren technischen Support.

Geschäftszeiten (Technischer Support in deutscher Sprache)

Montag bis Freitag: 08:00 - 17:00 Uhr

GB Disclaimer

Scannen Sie diesen QR-Code, dann gelangen Sie direkt zum Downloadbereich, wo Sie die aktuelle Bedienungsanleitung finden. www.schwaiger.de > Service > Downloadbereich Weitere Informationen zum Produkt finden Sie im Internet auf www.schwaiger.de unter der Artikelnummer des Produktes.

HOTLINE

[phone]

Anschrift

Schwaiger GmbH Würzburger Straße 17 90579 Langenzenn

[e-mail] www.schwaiger.de

Irrtümer, Abweichungen und Änderungen bei den technischen Angaben und Abbildungen vorbehalten.
