Royal HWA 2800 - Pumpen EINHELL - Kostenlose Bedienungsanleitung

Produkttyp	Wasserpumpe (klares, Regen- und leicht verschmutztes Wasser)
Marke	Einhell
Modell	Royal HWA 2800
Gewicht	ca. 12,5 kg
Stromversorgung	230 V ~ 50 Hz
Leistungsaufnahme	500 W
Maximale Förderleistung	3200 l/h
Maximale Förderhöhe	39 m
Maximaler Druck	3,9 bar
Maximale Saughöhe	8,5 m
Anschluss (Saug-/Druckseite)	1" IG (Innengewinde)
Maximale Wassertemperatur	35°C
Hauptfunktionen	Automatischer Druckschalter, Überlastschutz, Trockenlaufschutz, LED-Anzeigen
Wartung und Reinigung	Mit Wasser spülen, für Frostschutz entleeren, nach langer Lagerung Rotor prüfen
Sicherheit	Verwendung mit FI-Schutzschalter (≤30 mA), nicht trocken laufen lassen, vor Wartung trennen, Originalteile verwenden, Reparaturen durch Elektriker
Ersatzteile und Reparierbarkeit	Bestellung über Typ-/Artikelnummer; Kabel durch Elektriker ersetzen; wartungsfreies Design
Allgemeine Informationen	2 Jahre Garantie, Handbuch verfügbar, geeignet für Bewässerung und Garten

Häufig gestellte Fragen - Royal HWA 2800 EINHELL

Welche Wasserarten kann die Einhell Royal HWA 2800 Pumpe fördern?

Die Pumpe kann klares Wasser, Regenwasser und leicht verschmutztes Wasser fördern. Sie ist nicht geeignet für brennbare, gasförmige, explosive, aggressive (Säuren, Laugen) oder abrasive Flüssigkeiten (Sand).

Kann die Pumpe trocken laufen?

Nein, die Pumpe darf niemals trocken laufen. Trockenlauf kann Schäden verursachen und führt zum Erlöschen der Garantie. Die Pumpe verfügt über einen Trockenlaufschutz, der sie bei Wassermangel automatisch abschaltet.

Wie hoch ist die maximale Wassertemperatur für den Dauerbetrieb?

Die maximale Wassertemperatur für den Dauerbetrieb beträgt 35°C.

Wie fülle ich die Pumpe anfänglich mit Wasser?

Füllen Sie die Pumpe über den Druckanschluss mit Wasser. Öffnen Sie alle Absperrorgane (Hähne, Düsen). Schalten Sie den Ein-/Aus-Schalter ein und drücken Sie die Restart-Taste, bis die rote 'Störung'-Leuchte erlischt. Das Ansaugen kann je nach Saughöhe 0,5 bis 5 Minuten dauern.

Was zeigt die rote 'Störung'-LED an?

Die rote 'Störung'-LED zeigt einen Fehler wie Wassermangel, verstopfte Zuleitung oder Trockenlauf an. Die Pumpe stoppt automatisch. Nach Behebung des Problems die Restart-Taste gedrückt halten, um zurückzusetzen.

Wie reinige ich eine verstopfte Pumpe?

Schließen Sie die Druckleitung an eine Wasserversorgung an und entfernen Sie den Saugschlauch. Öffnen Sie die Wasserleitung und schalten Sie die Pumpe mehrmals kurz ein und aus (jeweils etwa 2 Sekunden). Dies beseitigt normalerweise Verstopfungen.

Kann ich einen Schlauch mit kleinerem Durchmesser als 1 Zoll verwenden?

Ja, ein 1/2"-Druckschlauch kann mit geeigneten Schraubanschlüssen verwendet werden, reduziert jedoch die Förderleistung.

Wie hoch ist die maximale Saughöhe?

Die maximale Saughöhe beträgt 8,5 Meter.

Wie bereite ich die Pumpe für die Winterlagerung vor?

Spülen Sie die Pumpe mit sauberem Wasser, entleeren Sie sie vollständig und lassen Sie sie trocknen. Lagern Sie sie an einem frostfreien Ort. Wenn die Pumpe bei Frost verwendet wird, muss sie entleert werden, um Schäden zu vermeiden.

Welche Sicherheitseinrichtung ist bei der Verwendung der Pumpe in einem Schwimmbecken oder Gartenteich erforderlich?

Es muss ein Fehlerstrom-Schutzschalter (RCD) mit einem maximalen Fehlerstrom von 30 mA installiert werden, gemäß VDE-Bestimmung Teil 702.

BEDIENUNGSANLEITUNG Royal HWA 2800 EINHELL

HWA 2800

D

1. Sicherheitshinweise

• Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut.
• Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern.
• Der Benutzer ist im Arbeitsbereich des Gerätes gegenüber Dritten verantwortlich.
• Vor Inbetriebnahme ist durch fachmännische Prüfung sicherzustellen, dass die geforderten elektrischen Schutzmaßnahmen vorhanden sind.
• Während des Betriebes der Pumpe dürfen sich Personen nicht im Fördermedium aufhalten.
• Das Betreiben der Pumpe an Schwimmbecken, Gartenteichen, Flachtelchen, Springbrunnen und dgl. ist nur mit Fehlerstrom-Schutzschalter (max. Fehlerstrom 30mA nach VDE Vorschrift Teil 702) zulässig. Fragen Sie bitte Ihren Elektrofachmann.
• Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benützen Sie das Gerät nicht, wenn Sicherheitsvorrichtungen beschädigt oder abgenutzt sind. Setzen Sie nie Sicherheitsvorrichtungen außer Kraft. ● Verwenden Sie das Gerät ausschließlich entsprechend dem in dieser Gebrauchsanweisung angegebenen Verwendungszweck.
• Sie sind für die Sicherheit im Arbeitsbereich verantwortlich.
• Sollte das Pumpenkabel oder der Stecker aufgrund äußerer Einwirkungen beschädigt werden, so darf das Kabel nicht repariert werden! Das Kabel muss gegen ein neues ausgetauscht werden. Diese Arbeit darf nur durch einen Elektrofachmann ausgeführt werden. ● Die auf dem Typenschild der Pumpe angegebene Spannung von 230 Volt Wechselspannung muss der vorhandenen Netzspannung entsprechen. ● Die Pumpe niemals am Netzkabel anheben, transportieren oder befestigen.
• Stellen Sie sicher, dass die elektrischen Steckverbindungen im überflutungssicheren Bereich liegen bzw. vor Feuchtigkeit geschützt sind. ● Vor jeder Arbeit an der Pumpe Netzstecker ziehen.

● Vermeiden Sie, dass die Pumpe einem direkten Wasserstrahl ausgesetzt wird. - Für die Einhaltung ortsbezogener Sicherheits- und Einbaubestimmungen ist der Betreiber verantwortlich (Fragen Sie eventuell einen Elektrofachmann). - Folgeschäden durch eine Überflutung von Räumen bei Störungen an der Pumpe hat der Benutzer durch geeignete Maßnahmen (z.B. Installation von Alarmanlage, Reservepumpe o.ä.) auszuschließen. - Bei einem eventuellen Ausfall der Pumpe dürfen Reparaturarbeiten nur durch einen Elektrofachmann oder durch den ISC-Kundendienst durchgeführt werden. ● Verwenden Sie ausschließlich Einhell Ersatzteile. ● Die Pumpe darf nie trocken laufen oder mit voll geschlossener Ansaugleitung betrieben werden. Für Schäden an der Pumpe, die durch Trockenlauf entstehen, erlischt die Garantie des Herstellers.

2. Beständigkeit

Die maximale Temperatur der Förderflüssigkeit sollte im Dauerbetrieb +35°C nicht überschreiten. Mit dieser Pumpe dürfen keine brennbaren, gasenden oder explosiven Flüssigkeiten gefördert werden. Die Förderung von aggressiven Flüssigkeiten (Säuren, Laugen, Silosickerschaft usw.) sowie Flüssigkeiten mit abrasiven Stoffen (Sand) ist ebenfalls zu vermeiden.

3. Verwendungszweck

Einsatzbereich

• Zum Bewässern und Gießen von Grünanlagen, Gemüsebeeten und Gärten ● Zum Betrieb von Rasensprengern
• Mit Vorfilter zur Wasserentnahme aus Teichen, Bächen, Regentonnen, Regenwasser-Zisternen und Brunnen

Fördermedien

Zur Förderung von klarem Wasser (Süßwasser), Regenwasser oder leichter Waschlauge/ Brauchwasser

4. Bedienungshinweise

Grundsätzlich empfehlen wir die Verwendung eines Vorfilters und einer Sauggarnitur mit Saugschlauch, Saugkorb und Rückschlagventil, um lange Wiederansaugzeiten und eine unnötige Beschädigung der Pumpe durch Steine und feste Fremdkörper zu verhindern.

5. Technische Daten:

Netzanschluss: 230V ~ 50 Hz

Aufnahmeleistung: 500 W

Fördermenge max. 3200 l/h

Förderhöhe max. 39 m

Förderdruck max. 3,9 bar

Ansaughöhe max. 8,5 m

Druck- und Sauganschluss: 1" IG

Wassertemperatur max. 35°C

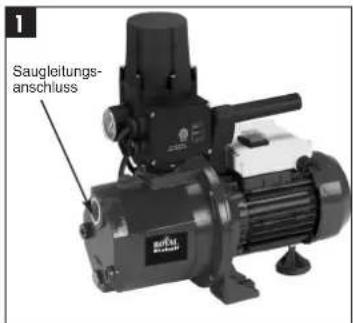

6. Montage Durchflussschalter

● Die elektrische Verbindung zwischen Durchflussschalter und Motor ist bereits hergestellt. Setzen Sie bitte den Durchflussschalter auf den Druckanschluss der Pumpe und ziehen Sie anschließend die Überwurfmutter fest.

7. Elektrischer Anschluss

Der elektrische Anschluss erfolgt an einer Schutzkontakt-Steckdose 230 V ~ 50 Hz. Absicherung mindestens 10 Ampere.

● Die Ein-Ausschaltung erfolgt mit dem eingebauten Schalter. Gegen Überlastung oder Blockierung wird der Motor durch den eingebauten Temperaturwächter geschützt. Bei Überhitzung schaltet der Temperaturwächter die Pumpe automatisch ab und nach dem Abkühlen schaltet sich die Pumpe wieder selbstständig ein.

8. Saugleitung

• Einen Saugschlauch (Kunststoffschlauch mind. 3/4" mit Spiralversteifung) direkt oder mit einem Gewindenippel an den Sauganschluss (1" IG) der Pumpe schrauben (siehe Bild 1).
• Der verwendete Saugschlauch sollte ein Saugventil haben. Falls das Saugventil nicht verwendet werden kann, sollte ein Rückschlagventil in der Saugleitung installiert werden.
• Die Saugleitung von der Wasserentnahme zur Pumpe steigend verlegen. Vermeiden Sie unbedingt die Verlegung der Saugleitung über die Pumpenhöhe, Luftblasen in der Saugleitung verzögern und verhindern den Ansaugvorgang.

● Saug- und Druckleitung sind so anzubringen, dass diese keinen mechanischen Druck auf die Pumpe ausüben.

Das Saugventil sollte genügend tief im Wasser liegen, sodass durch Absinken des Wasserstandes ein Trockenlauf der Pumpe vermieden wird.

- Eine undichte Saugleitung verhindert durch Luftansaugen das Ansaugen des Wassers.

- Vermeiden Sie das Ansaugen von Fremdkörpern (Sand usw.), falls notwendig ist ein Vorfilter anzubringen.

8. Druckleitungsanschluss

• Die Druckleitung (sollte mind. 3/4" sein) muss direkt am Durchflussschalter angeschlossen werden.
• Selbstverständlich kann mit entsprechenden Verschraubungen ein 1/2" Druckschlauch verwendet werden. Die Förderleistung wird durch den kleineren Druckschlauch reduziert.

10. Technische Daten des Durchflussschalters

Netzanschluss: 230V ~ 50Hz

Max. Betriebsdruck: 10 bar

Wassertemperatur: 60°C

D

11. Inbetriebnahme

1. Pumpe auf einen ebenen und festen Standort aufstellen
2. Saugleitung betriebsbereit anbringen
3. Elektrischen Anschluss herstellen
4. Pumpe mit Wasser auffüllen.
5. Druckleitung betriebsbereit anbringen
6. Den EIN/AUS-Schalter einschalten.
7. Sämtliche Betriebszustände werden auf der Vorderseite des Gerätes durch Leuchtdioden angezeigt. Sobald das Gerät an die Stromversorgung angeschlossen ist, schaltet sich das grüne Anzeigelämpchen "Power" ein und das gelbe Lämpchen "On" leuchtet ebenfalls. Letzteres zeigt den Pumpenbetrieb an. Die Pumpe bleibt einige Sekunden lang eingeschaltet, um das Fördersystem mit Wasser zu füllen und den erforderlichen Druck aufzubauen. Genügt die Laufzeit der Pumpe nicht, um das Wasser anzusaugen, so leuchtet das rote Lämpchen "Failure" auf. Drücken Sie nun die "Restart"-Taste ständig und warten Sie erneut, bei geöffnetem Hahn, auf das Erlöschen des roten Lämpchens. Je nach Saughöhe und Luftmenge in der Saugleitung kann der erste Ansaugvorgang ca. 0,5 - 5 min betragen. Bei längeren Ansaugzeiten sollte die Pumpe erneut mit Wasser aufgefüllt werden. Nachdem das Wasser erfolgreich angesaugt wurde, kann die "Restart"-Taste losgelassen werden. Schließen Sie anschließend den Wasserhahn. Das Gerät schaltet die Pumpe beim Erreichen des Höchstdruckes automatisch ab.
8. Während des Ansaugvorgangs sind die in der Druckleitung vorhandenen Absperrorgane (Spritzdüse, Ventile etc.) voll zu öffnen, damit die in der Saugleitung vorhandene Luft frei entweichen kann.
9. Wird der Hauswasserautomat direkt an eine Wasserleitung angeschlossen, in der bereits Wasserdruck ansteht, muss die Pumpe nur eingeschaltet werden. In diesem Fall schaltet sich die Pumpe automatisch bei Öffnen des Wasserhahns, der Spritzdüse etc. ein und wieder aus, sobald der Wasserfluss gestoppt wird. Achtung! Der Hauswasserautomat schaltet sich nur dann aus, wenn der Wasserfluss 100% gestoppt wird.
10. Wird der Hauswasserautomat nach dem Einsatz wieder entfernt, so muss bei erneutem Anschluss und Inbetriebnahme unbedingt wieder Wasser aufgefüllt werden. Bei kurzfristigen Stromausfällen schaltet sich der Hauswasserautomat automatisch wieder ein,

wenn die Netzspannung wieder vorhanden ist. Bei Betriebsstörungen wie Wassermangel, Verstopfung der Förderleitung usw. leuchtet das rote Lämpchen "Failure" auf und löst eine Störmeldung mit Not-Aus der Pumpe aus. Hierdurch wird ein Trockenlauf der Pumpe vermieden. Nachdem die Störungsursache behoben wurde, muss die Restart-Taste gedrückt werden, bis die Anlage ihren normalen Betriebszustand erreicht hat.

12. Wartungshinweise

● Die Pumpe ist weitgehend wartungsfrei. Für eine lange Lebensdauer empfehlen wir jedoch eine regelmäßige Kontrolle und Pflege. Achtung! Vor jeder Wartung ist die Pumpe spannungsfrei zu schalten, hierzu ziehen Sie den Netzstecker der Pumpe aus der Steckdose. - Vor längerem Nichtgebrauch oder Überwinterung ist die Pumpe gründlich mit Wasser durchzuspülen, komplett zu entleeren und trocken zu lagern. - Bei Frostgefahr muss die Pumpe vollkommen entleert werden. - Nach längeren Stillstandzeiten durch kurzes Ein-Aus-Schalten prüfen, ob ein einwandfreies Drehen des Rotors erfolgt. - Bei eventueller Verstopfung der Pumpe, schließen Sie die Druckleitung an die Wasserleitung an und nehmen den Saugschlauch ab. Öffnen Sie die Wasserleitung. Schalten Sie die Pumpe mehrmals für ca. zwei Sekunden ein. Auf diese Weise können Verstopfungen in den häufigsten Fällen beseitigt werden.

13. Auswechseln der Netzleitung

Achtung das Gerät vom Netz trennen! Bei defekter Netzleitung, darf diese nur durch einen Elektro-Fachmann gewechselt werden.

14. Störungen

Kein Motoranlauf

Ursachen Beheben
Netzspannung fehlt Spannung überprüfen
Pumpenrad blockiert-Thermowächter hat abgeschaltet Pumpe zerlegen und reinigen

Pumpe saugt nicht an

Ursachen Beheben
Saugventil nicht im Wasser Saugventil im Wasser anbringen
Pumpenraum ohne Wasser Wasser in Ansauganschluss füllen
Luft in der Saugleitung Dichtigkeit der Saugleitung überprüfen
Saugventil undicht Saugventil reinigen
Saugkorb (Saugventil) verstopft Saugkorb reinigen
max. Saughöhe überschritten Saughöhe überprüfen

Fördermenge ungenügend

Ursachen Beheben
Saughöhe zu hoch Saughöhe überprüfen
Saugkorb verschmutzt Saugkorb reinigen
Wasserspiegel sinkt rasch Saugventil tiefer legen
Pumpenleistung verringert durch Schadstoffe Pumpe reinigen und Verschleißteil ersetzen

Thermoschalter schaltet die Pumpe ab

Ursache Beheben
Motor überlastet-Reibung durch Pumpe demontieren und reinigen,Fremdstoffe zu hoch Ansaugen von Fremdstoffen verhindern(Filter)

Achtung!

Die Pumpe darf nicht trocken laufen.

15. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

● Typ des Gerätes - Artikelnummer des Gerätes - Ident-Nummer des Gerätes ● Ersatzteil-Nummer des erforderlichen Ersatzteils

5. Technische Daten:

Ersatzteilliste HWA 2800 Art.-Nr.: 41.766.30, I.-Nr.: 01033

Beschreibung Ersatzteilnr.
Venturidüse 41.731.20.09
Pumpenrad 41.731.20.10
Gleitringdichtung komplett 41.731.20.11
Durchflussschalter 41.731.20.33

Einhell®

© EG-Konformitätserklärung GB EC Declaration of Conformity F Déclaration de Conformité CE NL EC Conformiteitsverklaring E Declaracion CE de Conformidad P Declaração de conformidade CE ⑤ EC Konformitelsförklaring EC Yhdenmukaisuusilmoitus N EC Konfirmitetserklæring HUB EC Заявление о конформности HR Dichiarazione di conformità CE RO Declaratie de conformitate CE TR ATUygunluk Deklarasyonu

GR EC Δήλωση περι της ανταπόκρισης ① Dichiarazione di conformità CE DK EC Overensstemmelseserklæring cz EU prohlášení o konformité H EU Konformkljelentés GLO EU Izjava o skladnosti PL Oświadczenie o zgodności z normami Europejskiej Wspólnoty SK Vyhásenie EU o konformite

Hauswasserautomat HWA 2800

Der Unterzeichnende erklärt im Namen der Firma die Übereinstimmung des Produktes mit den folgenden Richtlinien und Normen.

98/37/EG

73/23/EWG

97/23/EG

89/336/EWG

90/396/EWG

89/686/EWG

87/404/EWG

R&TTED 1999/5/EG

2000/14/EG: L_WM 70 dB(A); L_WA 73 dB(A)

EN 60335-2-41; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; KBV V

Landau, den 10.02.2003

Brunhölz

Leiter Produkt-Management

Bauer Produkt-Management

Archivierung / For archives:

4176620-37-4155050-E

GARANTIEURKUNDE

Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beheben wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluss: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden. Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an:

ISC GmbH · International Service Center

Service- und Infoserver: http://www.isc-gmbh.info

© GARANTIEURKUNDE

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre.

Die Gewährleistung erfolgt für mangelhafte

Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die

anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.

Ihr Kundendienstansprechpartner

Technische Änderungen vorbehalten

D ISC GmbH Eschenstraße 6 D-94405 Landau/Isar Tel. [phone], Fax [phone] u. 5250

A Hans Einhall Österreich Gesellschaft m.b.H. Mühlgasse 1 A-2353 Guntramsdorf Tel. [phone], Fax [phone]

CH Fubag International St. Gallerstraße 182 CH-8405 Winterthur Tel. [phone], Fax [phone]

GB Einhell UK Ltd Morpeth Wharf Twelve Quays Birkenhead. Wirral CH 41 1NG Tel. [phone], Fax [phone]
