BEDIENUNGSANLEITUNG KSB 100 EINHELL

Art.-Nr.: 45.000.60 I.-Nr.: 01013

KSB 100

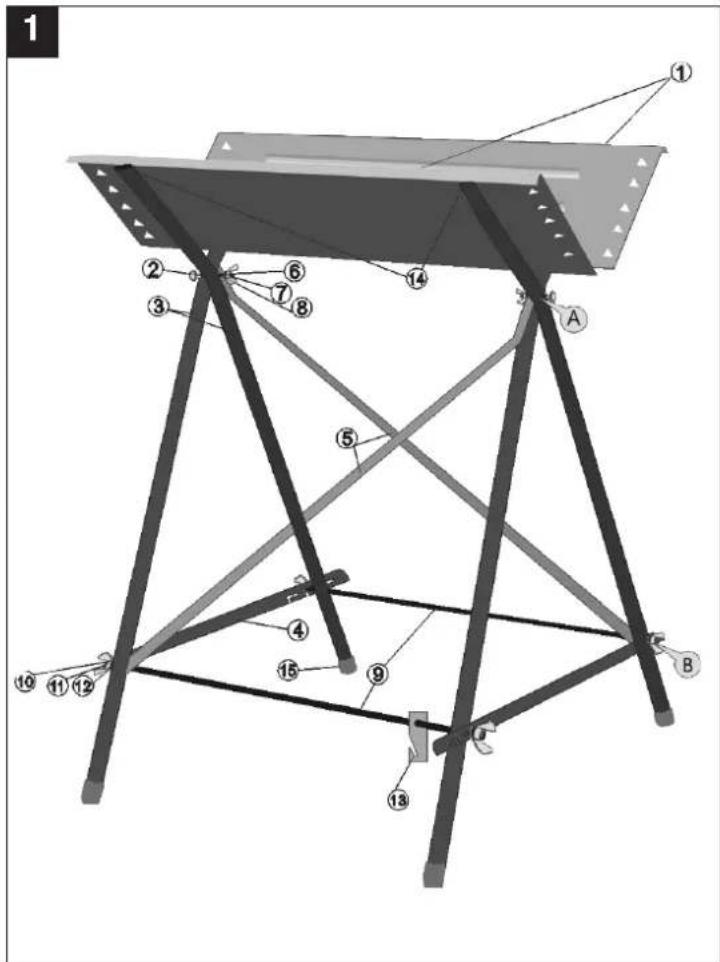

1. Lieferumfang (siehe Abb. 1):

1 Auflageblech

2 Schraube M8

3 Standfuß

4 Höhenverstellung

5 Querverstrebung

6 U-Scheibe 8,4

7 Zahnscheibe 8,4

8 Flügelmutter M8

9 Achse

10 Flügelmutter M6

11 Zahnscheibe 6.4

12 U-Scheibe 6,4

13 Haltewinkel

14 Endkappe

15 Endkappe

2. Zusammenbau (siehe Abb. 1):

Zuerst werden die Standfüße (3) mit einer Schraube M8 (2) und den dazugehörigen U-Scheiben (6),

Zahnscheiben (7) und Flugelmuttern M8 (8) verbunden. Bitte auch die Querverstrebungen (5) mitverschrauben.

Nun wird auf eine der Achsen (9) der Haltewinkel (13) gesteckt.

Anschließend stecken Sie bitte die Enden der Achsen (9) durch die unteren Bohrungen der Standfüße. Bitte darauf achten, dass bei zwei gegenüberliegenden Standfüßen auch die

Querverstrebungen (5) montiert werden müssen! Anschließend befestigen Sie bitte die Bleche für die Höhenverstellung (4). Verwenden Sie hierzu die U-Scheiben (12), Zahnscheiben (11) und Flügelmuttern M6 (10). An der gegenüberliegenden Seite kann die Höhenverstellung (4) in die Enden der Achsen in 3 Positionen eingehakt werden. Auch hier werden auf die Enden der Achse (9) die dazugehörigen U-Scheiben (12), Zahnscheiben (11) und Flügelmuttern M6 (10) montiert.

Zum Schluss stecken Sie bitte die beiden Auflagebleche (1) bis zum Anschlag auf die oberen Enden der Standlüße.

Achtung!

Tragen Sie beim Arbeiten mit dem Sägebock unbedingt Schutzhandschuhe und die für Sägearbeiten notwendige Schutzausrüstung! Beachten Sie dazu auch die Sicherheitshinweise für die Säge!

3. Sägebock zusammenklappen:

Hierzu lockern Sie alle Flügelmuttern und hängen die Höhenverstellung (4) aus. Anschließend zusammenklappen und den Haltewinkel (13) in die gegenüberliegende Achse (9) einhängen.

4. Ersatzteilbestellung (siehe Punkt 1):

Bei der Ersatzteilbestellung Ersatzteilbestellung sollten folgende Angaben gemacht werden:

Typ des Gerätes

- Artikelnummer des Gerätes

- Identnummer des Gerätes

Ersatzteil-Nummer des erforderlichen Ersatzteils

Schraubenbeutel 45.000.60.01

GB

■ Produktens ID-nummer

Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieforschein oder deren Kopie, nachzuweisen Ist. Innerhalb der Garantiezeit beseitigten wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäter Installation entstanden. Der Hersteller hattet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.

ISC GmbH - International Service Center

Info-Tel. [phone] (62 Ct/Min.) • Telefax 0 99 51-26 10 und 52 50

Service- und Infoserver: http://www.isc-gmbh.info

Technische Änderungen vorbehalten
