Produkttyp	Fernglas
Marke	Steiner
Modell	HX 15x56
Vergrößerung	15x
Objektivdurchmesser	56 mm
Prismenart	Dachkantprismen
Fokussiersystem	Fast-Close-Focus
Dioptrieeinstellung	Am linken Okular
Pupillendistanz	Einstellbar über zentrales Gelenk
Augenmuscheln	Verstellbare ErgoFlex (ergonomisch, zylindrisch, für Brillenträger)
Optische Vergütung	Mehrschichtvergütung gegen Reflexe
Wasserdichtigkeit	Ja (tauchfähig)
Gasfüllung	Stickstoff
Stromversorgung (Beleuchtung Kompass)	Nicht zutreffend (Modell ohne Kompass)
Mitgeliefertes Zubehör	Tragegurt, Neopren-Tasche, Regenkappe, ClicLoc-Objektivdeckel
Pflege der Linsen	Pinsel und weiches Tuch (ggf. feucht)
Pflege der Gummierung	Aerosol-Reiniger für Armaturenbretter oder Nigrin-Kunststoffpflegemittel
Sicherheit	Niemals direkt in die Sonne schauen
Verschleißteile nicht garantiert	Gummierung, Trageriemen, Okularmuscheln, Schutzkappen
Kundenservice	STEINER-OPTIK GmbH, Tel.: [phone], [e-mail]

Häufig gestellte Fragen - HX 15x56 Steiner

Wie stelle ich den Pupillenabstand am Steiner HX 15x56 Fernglas ein?

Bewegen Sie das zentrale Gelenk, bis Sie ein einzelnes rundes Bild sehen. So wird der Abstand zwischen Ihren Augen eingestellt.

Wie stelle ich die Augenmuscheln für Brillenträger ein?

Drehen Sie die Augenmuscheln in die eingefahrene Position (Brillenposition), damit Ihre Augen näher an den Okularen sind.

Wie fokussiere ich mit dem Fast-Close-Focus-System?

Drehen Sie den zentralen Fokussierring, um die Schärfe einzustellen. Verwenden Sie zuerst die Dioptrienkorrektur am linken Okular, um Sehunterschiede zwischen Ihren Augen auszugleichen.

Wie reinige ich die Linsen des Steiner HX 15x56 Fernglases?

Entfernen Sie zuerst den Staub mit einem Pinsel, wischen Sie dann mit einem weichen Tuch (ggf. feucht) ab. Vermeiden Sie scheuernde Produkte.

Sind die Steiner HX 15x56 Ferngläser wasserdicht?

Ja, sie sind tauchfähig. Sie können sie unter fließendem Wasser mit etwas Flüssigseife abspülen.

Welches Zubehör wird mit dem Steiner HX 15x56 Fernglas mitgeliefert?

Der Tragegurt, eine Neoprentasche, eine Regenkappe und ClicLoc-Objektivdeckel sind enthalten.

Wie befestige ich den Tragegurt?

Verwenden Sie das ClicLoc-System: Drücken Sie den Stift auf der Gummierung zum Entriegeln, führen Sie den Clipverschluss mit der Nase nach außen ein, bis es einrastet. Ohne ClicLoc führen Sie den Gurt von oben durch die Öse und ziehen Sie fest.

Kann ich das Steiner HX 15x56 Fernglas mit Sonnenbrille verwenden?

Ja, stellen Sie die Augenmuscheln in die eingefahrene Position für Brillenträger, um das volle Sichtfeld zu nutzen.

Wo finde ich die Seriennummer meines Steiner HX 15x56 Fernglases?

Die Seriennummer befindet sich am vorderen Ende des zentralen Gelenks zwischen den Objektiven, oder unter dem Gelenk, oder in der Objektivlinse, je nach Modell.

Was tun, wenn mein Steiner HX 15x56 Fernglas einen Defekt hat?

Kontaktieren Sie Ihren Händler oder den Steiner Kundenservice unter [phone] oder per E-Mail an [e-mail]. Verschleißteile (Gummierung, Trageriemen, Okularmuscheln) sind nicht von der Garantie abgedeckt.

BEDIENUNGSANLEITUNG HX 15x56 Steiner

Wir gratulieren Ihnen zum Kauf dieses STEINER Fernglases! Freuen Sie sich auf großartige Augenblicke. Die im Lieferumfang enthaltenen Zubehörteile können nach Ihren Wünschen eingesetzt werden. Eine sachgerechte Handhabung ist die Voraussetzung für jahrzehntelange Freude an diesem Präzisionsgerät. Bitte beachten Sie deshalb vor Erstbenutzung die nachfolgenden Seiten.

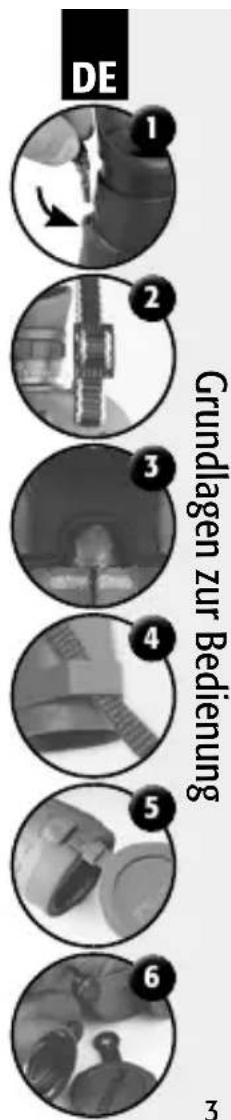

Anbringen der Gurthalterung:

Mit ClicLoc-System:

Zum Lösen des Tragegurtes üben Sie auf die markierte Stelle der Gummiasmierung einen Druck aus, um den Verschluss zu entriegeln ①. Nun kann der Schnappverschluss abgezogen bzw. eingeführt werden. Die Nase des Schnappverschlusses zeigt immer nach außen und muss beim Einführen hörbar einrasten.

Ohne ClicLoc-System:

Bitte lösen Sie ein Ende des Gurtes aus der Schiebeschleife und führen dieses von oben durch die Fernglas-Öse. ② Anschließend den Tragegurt wieder zurück in die Schiebeschlaufe ziehen und den Gurt durch Ziehen straffen. Das zweite Gurtende wird identisch befestigt.

Befestigung von Neoprenschutzhülle und Regenschutzdeckel:

Ihrem Fernglas können verschiedene Regenschutz-Systeme beiliegen, die am Tragegurt befestigt werden. Bei Neoprenschutzhüllen achten Sie bitte darauf, dass der halbrunde Ausschnitt der Kappe über dem Fokussierrad ③ liegt. Bei Regenschutzdeckeln kann die Gurthalterung seitlich an den hierfür vorgesehenen Ösen eingefädelt werden ④.

Befestigung von Objektivschutzkappen:

Ist Ihr Fernglas mit ClicLoc Objektivschutzkappen zum Stecken ausgestattet, drücken Sie zum Lösen der Kappen kurz auf die sichtbare Vertiefung und ziehen die Kappe aus ihrer Halterung ⑤. Zum Wiederanstecken schieben Sie die Schnappverbindung zurück in die Halterung, bis sie sicher und hörbar einrastet. Hierbei zeigt die Nase des Schnappverschlusses immer nach außen. Objektivschutzkappen, die an der Mittelachsebefestigt sind, zie hen Sie zum Entfernen über die Mittel achse ⑥.

Anpassung von Augenabstand und Augenmuscheln:

Augenabstand anpassen:

Durch Abknicken des Fernglases über die Mittelachse wird der persönliche Augenabstand justiert, so dass Sie ein rundes Bild sehen können.

Um den optimalen Blick durch ihr STEINER-Fernglas zu gewährleisten, können die Augenmuscheln in verschiedene Stellungen gebracht werden:

Augenmuscheln einstellen (Modelle mit ErgoFlex und Ergonomischen Augenmuscheln): ergonomisch ⑦, zylindrisch ⑧, oder für Brillenträger ⑨.

Augenmuscheln einstellen (Modelle mit zylindrischen Augenmuscheln): zylindrisch 8, oder für Brillenträger 9.

Augenmuscheln einstellen (Modelle mit Drehaugenmuscheln): ergonomisch 10, zylindrisch 11, oder für Brillenträger 12.

Fokussierung:

Porro-Fernglas mit Sports-Auto-Focus (siehe auch Legende):

Den Dioptrieausgleich auf beiden Seiten auf „0“ stellen und immer scharf sehen – von ca. 20 m bis unendlich. Ist dies nicht der Fall, liegt eine Fehlsichtigkeit eines oder beider Augen vor, die angepasst werden muss.

1. Wählen Sie ein möglichst detailreiches, weit entferntes Objekt (Distanz ca. 200 Meter).
2. Verdecken Sie das linke Objektiv mit der Hand oder der Objektivschutzkappe und sehen Sie durch Ihr Fernglas.
3. Drehen Sie nun den Dioptrienausgleich am rechten Okular, bis das Auge völlig klar und scharf sieht.
4. Wiederholen Sie den Vorgang für das linke Auge. Nun sehen Sie ab 20 Meter immer scharf.

Porro-Fernglas mit Sports-Auto-Focus PLUS:

Ist die individuelle Sehschärfe eingestellt (siehe Sports-Auto-Focus), haben Sie beim Sports-Auto-Focus PLUS zusätzlich die Möglichkeit, Objekte im Nahbereich (ab 2m Entfernung), durch eine kurze Bewegung am Fokussierrad 📁 scharfzustellen.

Dachkant-Fernglas mit Fast-Close-Focus (siehe auch Legende):

1. Wählen Sie ein möglichst detailreiches, weitentferntes Objekt (Distanz ca. 200 Meter).
2. Verdecken Sie das linke Objektiv mit der Hand oder der eventuell beigefügten Objektivschutzkappe und sehen Sie durch Ihr Fernglas.
3. Drehen Sie nun das Fokussierrad, bis das rechte Auge völlig klar und scharf sieht.
4. Zum Einstellen der linken Fernglashälfte verdecken Sie das rechte Objektiv und sehen Sie durch Ihr Fernglas. Dann drehen Sie den Dioptrienausgleich am linken Okular, bis Sie das gleiche Objekt scharf sehen.
5. Durch Drehen am Fokussierrad lässt sich das Fernglas nun auf Entfernungen für beide Augen scharf stellen und liefert überragend scharfe und brillante Bilder.
   Hinweis: Bei den Discovery Modellen finden Sie den Dioptrienausgleich auf beiden Okularen.

Kompasseinstellungen:

Kompassbeleuchtung:

Bei STEINER-Marine-Ferngläsern mit eingebautem Kompass befindet sich an der Seite des Kompassgehäuses ein Knopf 14, mit dem Sie die Kompassanzeige im Okular bei Dunkel heit beleuchten können. Dazu müssen Sie nur den entsprechenden Knopf gedrückt halten. Um den Kompass auch in der Nacht verwenden zu können, ist die Kompassbeleuchtung mit einer Batterie ausgestattet.

Batteriewechsel:

Zum Wechseln gehen Sie wie folgt vor:

Öffnen Sie das Batteriefach 15. Wechseln Sie nun die verbrauchte(n) Batterie(n) aus und beachten Sie hierbei die korrekte Zuordnung des Plus- bzw. Minus-Pols. Achten Sie beim Verschließen des Batteriefachs darauf, dieses fest zu verschließen, um ein Eindringen von Wasser zu verhindern.

Umweltschutz: Entsorgen Sie leere Batterien nicht über Ihren Haushaltsabfall 16. Informieren Sie sich über die geltenden Bestimmungen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten.

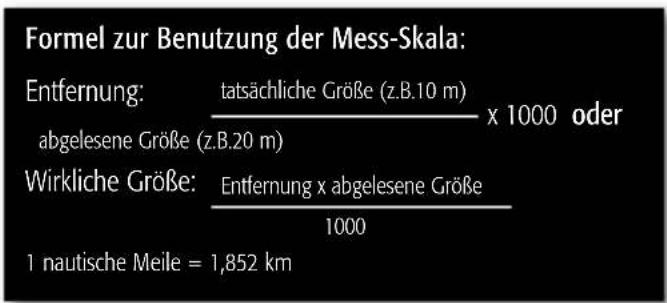

Produkte mit integrierter Präzisionsstrichplatte:

Sie ist sehr gut sichtb ar 17 und liefert Mes sungen in Meter oder foot (0,33 m).

Messbeispiel:

man den Wert 20 ab. Die zu berechnende

geteilt durch die abgelesene Größe, in un-

0,5 x 1000 = 500 m. Das Schiff ist also

Reinigung/Pflege und wichtige Produkthinweise:

Reinigung Ihres Fernglases:

Entfernen Sie Staub und losen Schmutz auf den Linsen mit einem Pinsel. Danach benutzen Sie zum Abwischen der Linsen ausschließlich ein weiches, evtl. feuchtes Tuch, sonst können Kratzer entstehen. Wischen Sie Salzwasser mit einem feuchten Tuch ab – reiben Sie anschließend die Optik mit einem Tuch trocken.

Pflege der Gummiarmierung:

Druckwasserdichte Ferngläser können mit Flüssigseife und unter fließendem Wasser abgespült werden. Um kleinere Haarrisse zu schließen, die durch UV-Strahlung entstehen können, sollte die Gummiarmierung mit Cockpit-Spray oder Nigrin-Kunststoffpflege behandelt werden.

Produkt-Seriennummer:

Jedes STEINER-Fernglas verfügt über eine eigene Seriennummer. Sie erlaubt den Rückschluss auf das Produktionsdatum. Auch kann Ihr Fernglas (nach erfolgter Registrierung auf der STEINER Website) bei Verlust oder Diebstahl identifiziert werden. Die Seriennummer Ihres Fernglases (modellabhängig) finden Sie am vorderen Ende der Fernglas-Achse, zwischen den Objektiven 18, auf der Fernglas-Achsen Untersei te 19 oder in der Objektivlinse 20.

Wichtiger Sicherheitshinweis:

Blicken Sie mit dem Fernglas niemals direkt in die Son ne 21! Dies kann zu schweren Augenschäden, möglicherweise auch zur Erblindung führen!

Bitte haben Sie Verständnis dafür, dass wir für Verschleißteile wie Gummiarmierungen, Trageriemen, Augenmuscheln oder Schutzkappen keine Garantie geben können.

Wenn Sie Probleme bei der Benutzung Ihres Fernglases haben, wenden Sie sich entweder an einen Fachhänder Ihres Vertrauens oder kontaktieren Sie unseren
