BEDIENUNGSANLEITUNG OW-390202 Huslog

USB-Schreibtischlampe mit Induktionsladegerät

Anlieferungsstelle für Geräte:

mPTech Sp. z o.o.

ul. Krakowska 119

50-428 Wrocław

Polen

Entwickelt in Polen

Hergestellt in China

Hersteller:

mPTech Sp. z o.o.

ul. Nowogrodzka 31

00-511 Warszawa

Polen

Hotline: [phone]

E-Mail: [e-mail]

Webseite: myphone.pl

INHALTSVERZEICHNIS

1. Nutzungssicherheit...... 18
2. Technische Daten .... 19

2.1 Technische Daten....19
2.2 Inhalt der Verpackung 20

1. Inbetriebnahme – Anschließen der Stromquelle 20
2. Aufbau des Gerätes 21

4.1 Allgemeine Ansicht der Lampe 21
4.2 Stromversorgungs-Panel (Rückseite des Lampensockels)......21
4.3 Touchpanel 22

1. Bedienung des Gerätes....22

5.1 Bedienung der Lampe 22
5.2 Bedienung der USB-Ladefunktion....22
5.3 Bedienung der induktiven Ladung....23

DE © 2024 huslog Alle Rechte vorbehalten

USB-Schreibtischlampe mit Induktionsladegerät

1. Problembehebung 23
2. Wartung und Reinigung des Geräts 24
3. Richtige Entsorgung eines gebrauchten Geräts......24
4. Verwendung der Bedienungsanleitung......25
5. Garantie und Service 25
6. Konformitätserklärung mit den EU-Richtlinien....25

1. Nutzungssicherheit

Warnung! Beim Reinigen oder Gebrauch das Produkt nicht ins Wasser oder andere Flüssigkeiten eintauchen. Gefahr eines Stromschlags! Berühren Sie das Elektrogerät nicht, wenn es ins Wasser gefallen oder mit Wasser gefüllt ist. Trennen Sie sofort die Stromversorgung von der Steckdose, an die das Gerät angeschlossen ist, und ziehen Sie das USB-Kabel oder das Netzteil aus der Steckdose.

Überprüfen Sie das USB-Kabel regelmäßig auf Beschädigungen. Wenn es beschädigt ist, muss es durch ein USB-Kabel mit denselben Parametern ersetzt werden.

Warnung! Schauen Sie nicht zu lange in die eingeschalteten LEDs des Geräts. Das Licht der LEDs kann zu Schäden oder Reizungen der Augen führen. Schauen Sie nicht mit optischen Instrumenten, die die Lichtstrahlen bündeln, in die Lichtquelle.

Achtung! Gefahr eines Stromschlags! Die Lichtquelle in dieser Leuchte darf nur vom Hersteller, seiner Servicestelle oder von einer ähnlich qualifizierten Person tauscht werden.

-SICHERHEIT-

Lesen Sie diese Anweisungen sorgfältig durch. Ihre Nichtbeachtung kann gefährlich oder illegal sein.

Der Hersteller haftet nicht für die Folgen von Situationen, die durch unsachgemäßen Gebrauch des Geräts oder Nichtbeachtung der folgenden Anweisungen verursacht werden.

-GEHEN SIE KEIN RISIKO EIN-

Schalten Sie das Gerät nicht in Bereichen ein, in denen der Gebrauch von elektronischen Geräten verboten ist oder wo es Störungen oder andere Gefährdungen verursachen kann. Alle Verbote, Vorschriften und Warnhinweise des Personals an dem Ort, an dem Sie das Gerät benutzen wollen, sind zu beachten.

—PROFESSIONELLER SERVICE—

Dieses Produkt darf nur vom qualifizierten Kundendienst des Herstellers oder von einer autorisierten Servicestelle repariert werden. Eine Reparatur des Gerätes durch einen nicht qualifizierten Kundendienst oder durch eine nicht autorisierte Servicestelle sowie eigenmächtige Veränderungen können das Gerät beschädigen und die Garantie erlöschen lassen.

- KÖRPERLICH ODER GEISTIG BEEINTRÄCHTIGTE PERSONEN UND KINDER -

Das Gerät ist kein Spielzeug. Bewahren Sie das Gerät, das Zubehör und die Verpackung außerhalb der Reichweite von Kindern auf. Leitungen und Kunststoffverpackungen können

sich um den Hals eines Kindes wickeln oder verschluckt werden, was zum Erdrosseln oder zum Ersticken führen kann. Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkter Mobilität oder geistiger Behinderung oder ohne Erfahrung im Umgang mit elektronischen Geräten bedient werden. Sie dürfen es nur unter der Aufsicht von Personen benutzen, die für ihre Sicherheit verantwortlich sind.

—WASSER UND ANDERE FLÜSSIGKEITEN—

Setzen Sie das Gerät keiner Einwirkung von Wasser oder anderen Flüssigkeiten aus. Vermeiden Sie die Arbeit in Umgebungen mit hoher Luftfeuchtigkeit – Dampf in Küchen, Bädern, usw. Wassertropfen können dazu führen, dass sich im Gerät Feuchtigkeit ansammelt, was die elektronischen Systeme beeinträchtigt und das Gerät beschädigen kann.

-UMGEBUNG-

Das Kabel sollte so verlegt und gesichert werden, dass es nicht getreten oder beschädigt werden kann und das Gerät nicht mitgerissen werden kann. Das Gerät sollte nicht in staubiger Atmosphäre benutzt werden – dies kann dazu führen, dass sich Partikel auf Bauteilen ablagern, die das Produkt beschädigen können. Vermeiden Sie die Arbeit in Umgebungen mit hoher Luftfeuchtigkeit und setzen Sie das Gerät keiner direkten Einwirkung von Wasser und anderen Flüssigkeiten aus, da dies zur Beschädigung des Geräts führen kann. Vermeiden Sie es, das Gerät in direktem Sonnenlicht und in der Nähe von Wärmequellen (Heizkörper, Herde, Heizlüfter usw.) zu benutzen, da diese die Gehäuseteile und die elektronischen Systeme beschädigen können. Vermeiden Sie den Betrieb des Geräts in der Nähe von Geräten, die ein Magnetfeld erzeugen.

2. Technische Daten

2.1 Technische Daten

USB-Schreibtischlampe mit Induktionsladegerät
Modell	OW-390202
Chargennummer	613105
Lampe	LED-Modul (nicht austauschbare LEDs), 54 Stück
Leistung des LED-Moduls	5 W
Lichtfarbe	2700 – 6500 K (4 Einstellstufen)
Energieversorgung	5 V = 3 A (microUSB-Anschluss)
Ausgang	5 V = 0,5 A (USB-Anschluss - kabelgebundenes Laden)
Kabelloses Laden	max. 5 W
Steuerung	Berührungstasten
Max. Induktionsreichweite	6 mm
Gewicht des Gerätes	383 g
Parameter des Eingangsnetzteils	100-240 V~, 50/60 Hz, 0,5 A
Parameter des Ausgangsnetzteils	5 V = 3 A, 15 W
Modellnummer des Netzteils	CHYA050300VUEU

2.2 Inhalt der Verpackung

USB-Schreibtischlampe mit Induktionsladegerät
USB-Kabel 5 V = 3A mit 1 m Länge
- Netzteil 3A
- Bedienungsanleitung

Sollte einer der oben genannten Artikel fehlen oder beschädigt sein, wenden Sie sich an den Verkäufer.

Wir empfehlen, die Verpackung für den Fall einer möglichen Beanstandung aufzubewahren.

Die Bedienungsanleitung kann unter der unten angegebenen Webadresse heruntergeladen werden:

https://huslog.eu/

Sie können auch den nachstehenden QR-Code scannen:

3. Inbetriebnahme – Anschließen der Stromquelle

Nachdem Sie das Gerät und das Zubehör aus der Verpackung genommen haben, vergewissern Sie sich, dass keines der Elemente beschädigt ist.

Schließen Sie kein Netzteil an, dessen Gehäuse oder Kabel beschädigt ist – es besteht die Gefahr eines Stromschlags! Benutzen Sie ausschließlich vom Hersteller empfohlene

Netzteile und Kabel. Die Verwendung anderer Netzteile und Kabel kann zur Explosion des Ladegeräts oder zur Beschädigung des Geräts führen. Schäden, die durch unsachgemäße Handhabung entstehen, sind nicht durch die Garantie abgedeckt.

Schließen Sie das mitgelieferte USB-Kabel an das Netzteil an, verbinden Sie dann den microUSB-Stecker des Kabels mit der Netzsteckdose des Geräts und stecken Sie den Netzstecker in eine Steckdose.

4. Aufbau des Gerätes

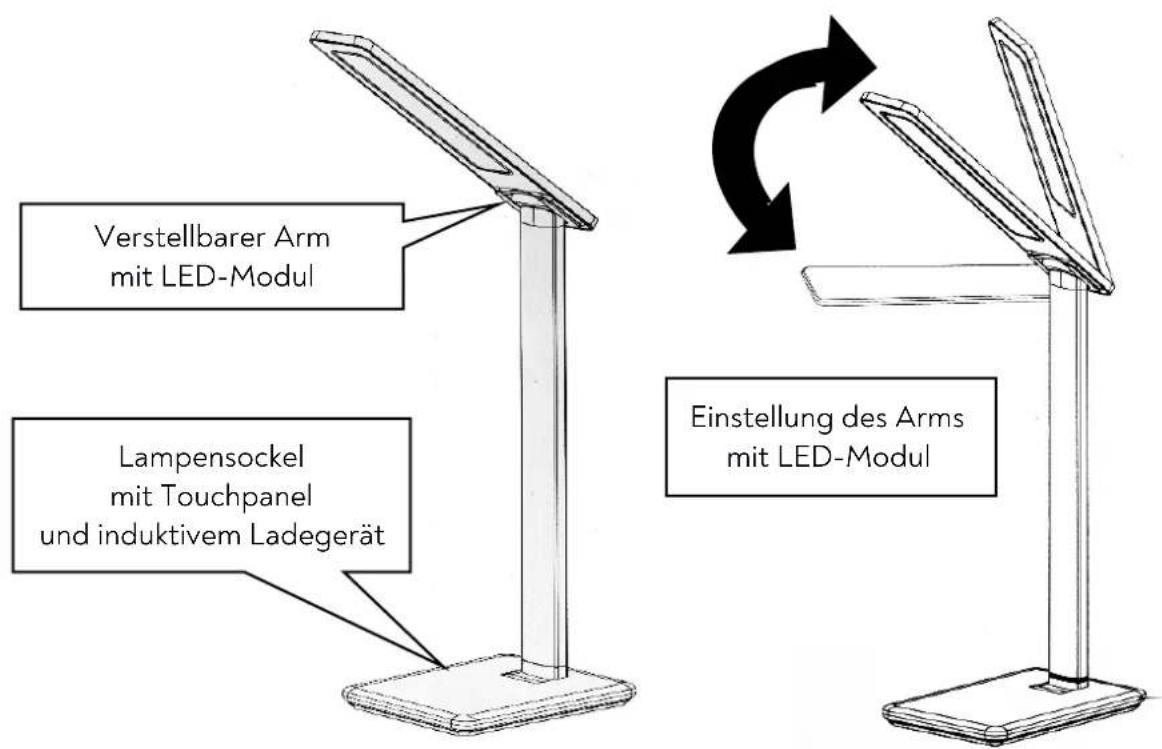

4.1 Allgemeine Ansicht der Lampe

Verstellbarer Arm mit LED-Modul Lampensockel mit Touchpanel und induktivem Ladegerät Einstellung des Arms mit LED-Modul

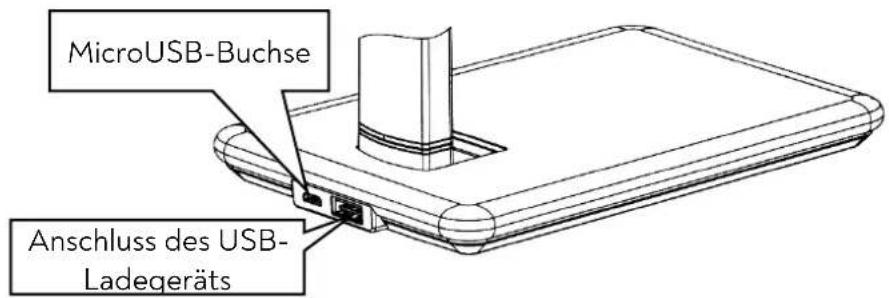

4.2 Stromversorgungs-Panel (Rückseite des Lampensockels)

MicroUSB-Buchse Anschluss des USB- Ladegeräts

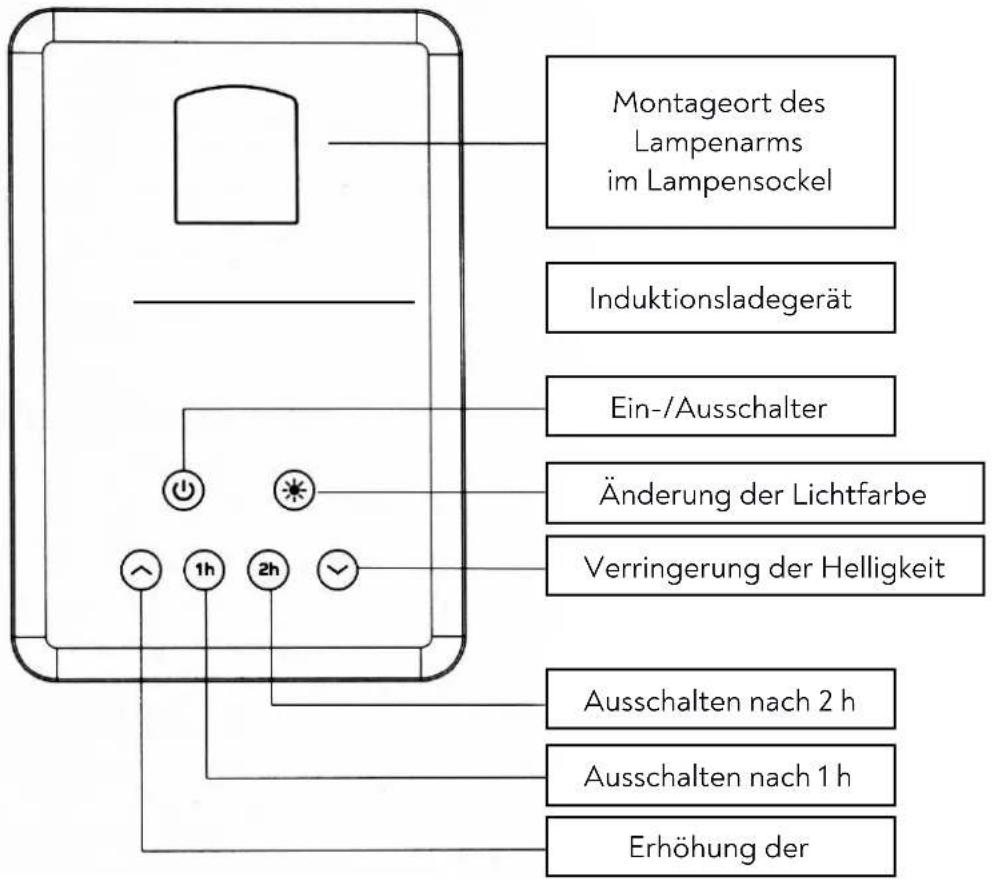

4.3 Touchpanel

Montageort des Lampenarms im Lampensockel Induktionsladegerät Ein-/Ausschalter Änderung der Lichtfarbe Verringerung der Helligkeit Ausschalten nach 2 h Ausschalten nach 1 h Erhöhung der

5. Bedienung des Gerätes

5.1 Bedienung der Lampe

Zur Einschaltung der Lampe berühren Sie die EIN/AUS-Taste. Durch erneutes Berühren der Taste wird die Lampe ausgeschaltet. Mit den Tasten und kann die Helligkeit stufenlos eingestellt werden. Durch Berühren der Taste können Sie eine der vier verfügbaren Lichtfarben wählen. Die Lampe verfügt über eine Timerfunktion – Ausschaltverzögerung. Berühren Sie dazu die Taste für eine einstündige oder die Taste für eine zweistündige Verzögerung der Ausschaltung. Die Aktivierung des Timers wird durch das Aufleuchten des entsprechenden Symbols in Blau signalisiert.

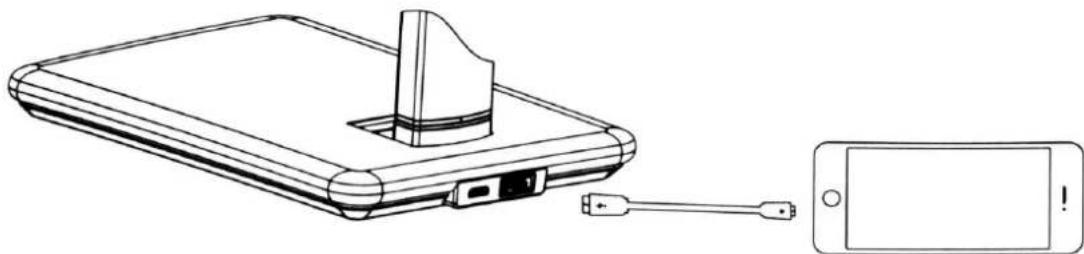

5.2 Bedienung der USB-Ladefunktion

Um das integrierte USB-Ladegerät zu verwenden, schließen Sie ein zusätzliches USB-Kabel (nicht im Lieferumfang enthalten) an den USB-Anschluss auf der Rückseite des Geräts an. Schließen Sie das andere Ende des Kabels an das Gerät an, das Sie aufladen möchten. Der Ladevorgang beginnt automatisch.

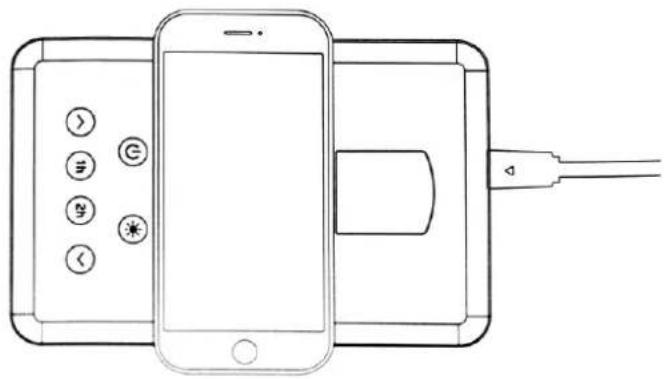

5.3 Bedienung der induktiven Ladung

Um das eingebaute induktive Ladegerät zu verwenden, legen Sie Ihr Qi-fähiges Gerät zum induktiven Laden auf den Sockel der Lampe oberhalb des Touchpanels, wie in der Abbildung unten dargestellt. Der Ladevorgang beginnt automatisch.

In besonderen Fällen kann es erforderlich sein, das zu ladende Gerät anders zu legen. Bitte beachten Sie in einem solchen Fall die dem Gerät beiliegende Anleitung.

6. Problembehebung

Bei Problemen lesen Sie die unten aufgeführten Tipps.

Das Gerät kann nicht eingeschaltet werden	Überprüfen Sie, ob das Netzteil an das Stromnetz und an die Lamp angeschlossen ist.Überprüfen Sie, ob die Kabel, Stecker und Steckdosen nicht beschädigt sind.Das verwendete Netzteil hat wahrscheinlich nicht die richtigen technischen Parameter (USB 5 V = 3 A).
USB-Laden funktioniert nicht	Überprüfen Sie, ob das zum Laden verwendete USB-Kabel nicht beschädigt ist.Das verwendete Netzteil hat wahrscheinlich nicht die richtigen technischen Parameter (USB 5 V = 3 A).
Induktive Ladung funktioniert nicht	Überprüfen Sie, ob die maximale Entfernung für induktive Ladung nicht überschritten wurde (z. B. durch Verwendung zusätzlicher Abdeckungen am zu ladenden Gerät). Überprüfen Sie, ob das Gerät mit dem Qi-Standard kompatibel ist.Das verwendete Netzteil hat wahrscheinlich nicht die richtigen technischen Parameter (USB 5 V = 3 A).
Das Gerät schaltet sich nicht ein, wenn das Netzkabel abgetrennt wird	Die Lampe hat keinen eingebauten Akku und funktioniert nicht wenn keine Stromquelle angeschlossen ist. Es ist nicht möglich, die Lampe aufzuladen. Schließen Sie die Lampe an das mitgelieferte Netzteil an.
Das Gerät schaltet sich nach einer bestimmten Zeit automatisch ab, das Licht blinkt	Das verwendete Netzteil hat wahrscheinlich nicht die richtigen technischen Parameter (USB 5 V = 3 A). Benutzen Sie nur das mitgelieferte Netzteil.
Wenn das Problem nicht behoben werden konnte, wenden Sie sich bitte an den Kundenservice des Herstellers.

7. Wartung und Reinigung des Geräts

Um die Lebensdauer des Geräts zu verlängern:

• Bewahren Sie das Gerät und das Zubehör außerhalb der Reichweite von Kindern auf.
• Vermeiden Sie den Kontakt des Geräts mit Flüssigkeiten, weil diese die elektronischen Teile des Geräts beschädigen können.
• Vermeiden Sie sehr hohe Temperaturen, da diese die Lebensdauer der elektronischen Teile des Geräts verkürzen und Kunststoffteile schmelzen können.
• Versuchen Sie nicht, das Gerät zu zerlegen. Unsachgemäße Eingriffe in das Gerät können es schwer beschädigen oder zerstören.
• Verwenden Sie zur Reinigung des Geräts nur ein trockenes Tuch. Verwenden Sie keine stark säurehaltigen oder alkalischen Mittel.
• Verwenden Sie nur Originalzubehör. Bei Nichtbeachtung kann die Garantie erlöschen.

Die Verpackung des Geräts kann entsprechend den örtlichen Vorschriften recycelt werden.

Symbol für Vollkarton (Verpackungsmaterial).

Symbol für ein Gerät der Schutzklasse II mit doppelter Isolierung. Geräte dieser Klasse zeichnen sich durch eine verstärkte Isolierung aus, die Schutz gegen direktes und indirektes Berühren bietet. Außer Basisisolierung wird zusätzliche Isolierung et (betrifft das Netzteil).

Symbol für ein Gerät der Schutzklasse III (betrifft die Lampe).

Kurzschlussfester Sicherheitstransformator (bedingt oder nicht bedingt).

Unabhängiges Steuergerät

Polarität der Stromversorgung (Plus innen, Minus außen).

8. Richtige Entsorgung eines gebrauchten Geräts

Das Gerät ist mit dem Symbol einer durchgestrichenen Mülltonne gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment – WEEE) gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet werden, dürfen am Ende ihrer Nutzungsdauer nicht mit dem übrigen Hausmüll entsorgt oder weggeworfen werden. Der Benutzer ist verpflichtet, Elektro- und Elektronik-Altgeräte an einer ausgewiesenen Stelle abzugeben, an der solche gefährlichen Abfälle der Wiederverwertung zugeführt werden. Die Sammlung dieser Art von Abfällen an separaten Stellen und ein entsprechendes Verwertungsverfahren tragen zur Erhaltung der natürlichen Ressourcen bei. Das sachgemäße Recycling von Elektro- und Elektronik-Altgeräten wirkt sich positiv auf die menschliche Gesundheit und die Umwelt aus. Um Informationen darüber zu erhalten, wo und wie Elektro- und Elektronik-Altgeräte

umweltgerecht entsorgt werden können, hat der Benutzer sich an die zuständige örtliche Behörde, die Abfallsammelstelle oder die Verkaufsstelle zu wenden, bei der er das Gerät erworben hat.

9. Verwendung der Bedienungsanleitung

Ohne vorherige schriftliche Zustimmung des Herstellers darf kein Teil dieser Bedienungsanleitung in irgendeiner Form oder mit irgendwelchen Mitteln, elektronisch oder mechanisch, einschließlich Fotokopie, Aufzeichnung oder Speicherung in einem Informationsspeicher- und -abrufsystem, vervielfältigt, verbreitet, übersetzt oder übertragen werden.

Alle Marken- und Produktnamen sind Markenzeichen oder geschützte Markenzeichen der jeweiligen Unternehmen.

10. Garantie und Service

Für das Produkt gilt eine Garantie von 2 Jahren ab dem Verkaufsdatum. Im Falle eines Mangels ist das Produkt an das Geschäft zurückzugeben, in dem es gekauft wurde, wobei darauf zu achten ist, dass der Kaufbeleg vorzulegen ist. Das Produkt sollte vollständig und vorzugsweise in seiner Originalverpackung sein.

11. Konformitätserklärung mit den EU-Richtlinien

mPTech Sp. z o.o. erklärt hiermit, dass das Funkgerät Typ OW-390202 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

https://huslog.eu/
