VT-6072 - Beleuchtung V-TAC - Kostenlose Bedienungsanleitung

Produkttyp	LED-Röhre
Marke	V-TAC
Modell	VT-6072
Verwendung	Nur für Innenräume
Betriebstemperatur	-20°C bis +45°C
Versorgungsspannung	AC 220-240V, 50/60Hz
Leistung	9 W
Lichtstrom	900 lm
Farbtemperatur	6500 K (Tageslicht)
Sockel	G13 (T8)
Länge	600 mm
Durchmesser	26 mm
Vorschaltgerät-Kompatibilität	Nicht mit elektronischem Vorschaltgerät verwenden. Kompatibel mit magnetischem Vorschaltgerät mit LED-Starter.
Geschätzte Lebensdauer	25.000 Stunden
Garantie	3 Jahre
Zertifizierungen	RoHS
Lieferumfang	1 LED-Röhre, 1 LED-Dummy-Starter, 1 Handbuch
Installation	Durch einen zertifizierten Elektriker
Tägliche Betriebsstunden	10-12 Stunden (darüber hinaus erlischt die Garantie)
Reinigung	Vor der Reinigung Netzstecker ziehen. Trockenes oder leicht feuchtes Tuch verwenden.

Häufig gestellte Fragen - VT-6072 V-TAC

Kann ich diese LED-Röhre mit einem vorhandenen elektronischen Vorschaltgerät verwenden?

Nein, die LED-Röhre V-TAC VT-6072 ist nicht mit elektronischen Vorschaltgeräten kompatibel. Sie müssen das elektronische Vorschaltgerät entfernen und den Stromkreis gemäß den Anweisungen neu verdrahten. Verwenden Sie sie nur mit einem magnetischen Vorschaltgerät und dem mitgelieferten LED-Starter.

Ist diese LED-Röhre dimmbar?

Nein, diese LED-Röhre ist nicht dimmbar. Sie funktioniert nur mit voller Leistung.

Kann ich diese LED-Röhre im Freien verwenden?

Nein, diese LED-Röhre ist nur für den Innenbereich konzipiert. Sie ist nicht wasserdicht und könnte durch Feuchtigkeit beschädigt werden.

Was tun, wenn die LED-Röhre nach der Installation nicht leuchtet?

Stellen Sie zunächst sicher, dass der Strom während der Installation ausgeschaltet war. Vergewissern Sie sich, dass das Vorschaltgerät magnetisch und nicht elektronisch ist. Prüfen Sie, ob der LED-Dummy-Starter richtig eingesetzt ist. Testen Sie gegebenenfalls mit einer anderen LED-Röhre. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Elektriker.

Kann diese LED-Röhre für Notbeleuchtung verwendet werden?

Nein, die LED-Röhre V-TAC VT-6072 ist nicht für den Einsatz in Notfällen konzipiert. Sie benötigt eine stabile Netzstromversorgung.

Wie lange ist die Lebensdauer dieser LED-Röhre?

Die geschätzte Lebensdauer beträgt 25.000 Stunden, abhängig von den Einsatzbedingungen (Temperatur, Anzahl der Ein-/Ausschaltzyklen).

Wie reinige ich die LED-Röhre?

Trennen Sie die Stromversorgung vor der Reinigung. Verwenden Sie ein weiches, trockenes oder leicht feuchtes Tuch. Keine chemischen oder scheuernden Reinigungsmittel verwenden.

Was tun am Ende der Lebensdauer der LED-Röhre?

Entsorgen Sie die LED-Röhre nicht im Hausmüll. Geben Sie sie an einer Sammelstelle für Elektroschrott gemäß den örtlichen Vorschriften (WEEE) ab.

Wie ist die Garantie für dieses Produkt?

Die Garantie beträgt 3 Jahre ab Kaufdatum und deckt Herstellungsfehler ab. Sie deckt keine Schäden durch unsachgemäße Installation oder abnormale Nutzung (mehr als 12 Stunden/Tag) ab.

Wozu dient der mitgelieferte LED-Starter?

Der LED-Dummy-Starter ersetzt den ursprünglichen Leuchtstoffstarter in einem Stromkreis mit magnetischem Vorschaltgerät. Er ermöglicht es, den Vorheizkreis kurzzuschließen und die LED-Röhre direkt zu versorgen.

BEDIENUNGSANLEITUNG VT-6072 V-TAC

EINFÜHRUNG UND GEBRAUCHSANWEISUNG

Vielen Dank, daß Sie sich für eine V-TAC LED entschieden haben. V-TAC wird Ihnen die besten Dienste erweisen. Lesen Sie, bitte, diese Gebrauchsanweisung vor der Montage aufmerksam durch und halten Sie sie für Auskünfte in der Zukunft parat. Sollten Sie weitere Fragen haben, kontaktieren Sie, bitte, unseren lokalen Händler oder Verkäufer, von dem Sie das Produkt gekauft haben. Sie sind ausgebildet und bereit Sie auf die bestmögliche Art und Weise zu unterstützen. Die Gewährleistungsfrist beträgt 3 Jahre ab dem Kaufdatum. Die Gewährleistung bezieht sich nicht auf Schäden, die durch unsachgemäße Montage oder ungewöhnliche Abnutzung und Verschleiß verursacht worden sind. Das Unternehmen gewährt keine Garantie für durch unsachgemäßen Produktabbau oder unsachgemäße Montage entstandene Schäden an jeglichen Oberflächen. Die Produkte sind für eine Nutzung von bis zu 10-12 Stunden täglich geeignet. Eine tägliche, 24-stündige Nutzung schließt die Gewährleistung aus. Diese Gewährleistung gilt nur für Herstellungsmängel.

• Die Installation sollte nur von einem qualifizierten Elektriker durchgeführt werden.
- Betriebsumgebungstemperatur: von -20^ bis +45^
• Verwenden Sie keinen Gleichstrom.
- Verändern Sie nicht den Sockel, der der LED-Röhre zukommt.
• V-TAC LED-Röhren sind NICHT für den Einsatz in Notbetriebsanlagen vorgesehen.
- Nur für den Innengebrauch.
- NICHT mit einer Ballastschaltung (elektronischen Vorschaltgeräten) verwenden. Die LED-Röhren von V-TAC sind nicht mit elektronischen Vorschaltgeräten vereinbar. Um eine Ballastschaltung zu verwenden, müssen Sie sicherstellen, dass das elektronische Vorschaltgerät aus dem Anschlussstück entfernt und der Stromkreis gemäß der unten gezeigten Neuinstallation wiederholt verkabelt wird. Stellen Sie sicher, dass die Installation und Verkabelung von einem zertifizierten Elektriker durchgeführt wird.
• LED Röhre (1PC)
• Bedienungsanleitung (IPC)
• Starternachbildung (1 St.)

VERPACKUNG:

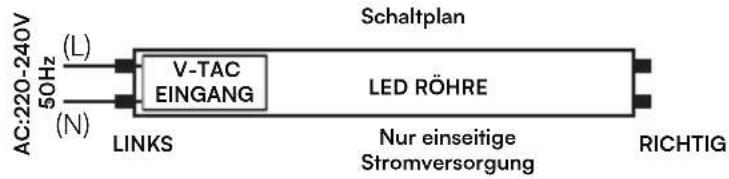

Installation einer neuen Leuchte

• Installation nur von Elektrofachkräften
  • Schalten Sie die Stromversorgung aus
• Stellen Sie sicher, dass der Schaltplan wie angegeben befolgt wird.
• Setzen Sie die V-TAC LED-Röhre ein.
• Schalten Sie die Stromversorgung ein, um das Licht zu testen

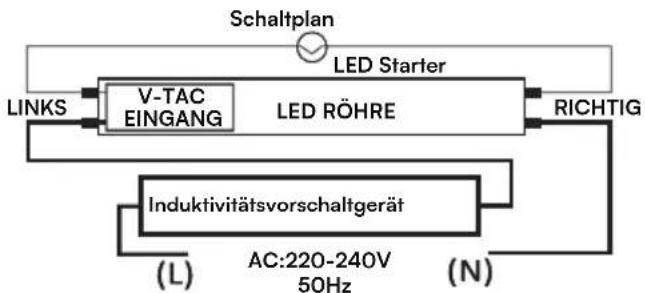

Installation und Austausch der Leuchtstofflampe (einzelner magnetischer Vorschaltkreis)

• Installation nur von Elektrofachkräften
- Weitere Informationen zum Ersetzen der Leuchtstofffröhre eines einzelnen magnetischen Vorschaltgeräts durch eine V-TAC LED-Röhre finden Sie im Schaltplan.

1. Schalten Sie die Stromversorgung aus

1. Entfernen Sie die vorhandene Leuchtstofflampe

3. Entfernen Sie den vorhandenen fluoreszierenden Starter

4. LED T8 Starter einsetzen

5. Setzen Sie die V-TAC LED-Röhre ein

6. Schalten Sie die Stromversorgung EIN

WICHTIGE HINWEISE:

• Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Altgeräte dürfen nicht mit anderem Hausmüll entsorgt werden.
• Besitzer von Altgeräten am Ende der Nutzungsdauer müssen das Gerät bei den von den öffentlichen Entsorgungsträgern oder Händlern eingerichteten Sammelstellen zurückgeben. Diese Rücksendung ist für Sie mit keinen Kosten verbunden.
• Besitzer von Altgeräten sind verpflichtet, Lampen vor der Rückgabe zerstörungsfrei aus dem Altgerät zu entfernen.

• Das Symbol „Gekreuzte Mülltonnen“ weist darauf hin, dass dieses Produkt nicht mit dem anderen Hausmüll entsorgt werden darf und am Ende seiner Lebensdauer vom unsortierten Hausmüll getrennt gesammelt werden muss.
• Bei der Entsorgung von Elektrogeräten auf Deponien oder Halden können Schadstoffe ins Grundwasser gelangen und in die Nahrungskette gelangen und Ihre Gesundheit und Ihr Wohlbefinden schädigen.
• Unter folgendem Link gelangen Sie zum Online-Verzeichnis der Sammel- und Rückgabestellen: https://www.ear-system.de/ear-verzeichnis/sammel-und-ruecknahmestellen
