BEDIENUNGSANLEITUNG TPM 124 BLAUPUNKT

Bedienungsanleitung User Manual

Mode D'emploi

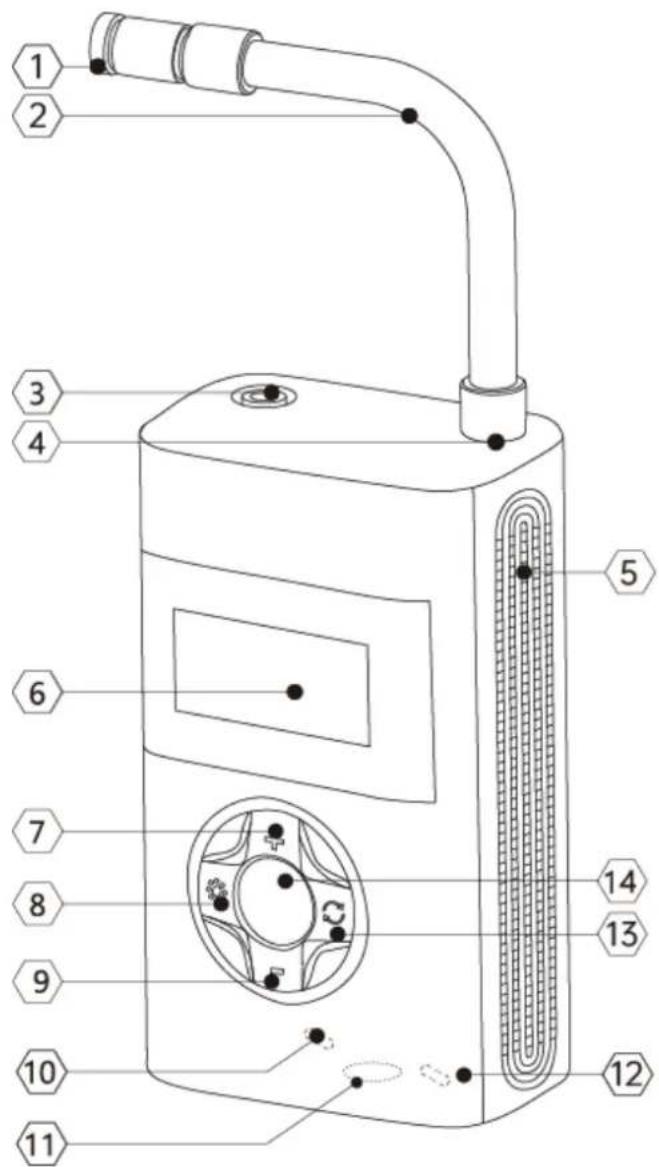

Bedienelemente

Gerät

① Schrader-Ventil/Autoventil
② Schlauch
③ Schlauchaufnahme (geschraubt)
④ Schlauchanschluss
⑤ Belüftungsöffnungen
⑥ Anzeige
⑦ Taste „Druck erhöhen“
⑧ Taste „LED Lampe“
⑨ Taste „Druck verringern“
⑩ USB-A Buchse (Ausgang, Powerbankfunktion)
⑪ LED-Lampe
⑫ USB-C Buchse (Eingang, Aufladen)
⑬ Modustaste (langer Druck: Druckeinheit ändern)
⑭ Start-/Stopptaste (langer Druck: An/Aus)

① Adapter für Dunlop/französisches Ventil
② Nadeladapter für Bälle
③ Adapter für Schwimmringe etc.
④ Ladekabel

• Bitte lesen Sie diese Anleitung vor der Verwendung des Gerätes sorgfältig durch und bewahren Sie sie an einem sicheren Ort auf, geben Sie das Gerät nur zusammen mit der Anleitung an dritte Personen weiter.
• Beim Betrieb des Gerätes werden Geräusche von über 75 dB erzeugt, achten Sie bitte auf Ihren Schutz.
• Der Schlauch und das Gerät können eine hohe Temperatur entwickeln, wenn es über einen längeren Zeitraum verwendet wird.
• Lassen Sie das Gerät vor dem Einpacken und während des Betriebs ausreichend abkühlen.
• Informieren Sie sich vor der Verwendung des Gerätes ausreichend über die verschiedenen Ventilarten und deren Funktionsweise.
• Überschreiten Sie niemals den auf dem aufzupumpenden Objekt angegebenen Druck.
• Beaufsichtigen Sie das Gerät durchgehend während des Aufpumpvorgangs
• Dieses Gerätes ist kein Spielzeug, es ist von Kindern fern zu halten.
• Es wird keine Haftung für Beschädigungen jedweder Art an aufzupumpenden Objekten übernommen
• Das Gerät hat eine eingebaute, nicht herausnehmbare Lithium-Batterie. Es ist verboten, das Gerät ins Feuer zu werfen oder achtlos wegzuwerfen. Bei der Lithiumbatterie besteht Brand-, Selbstentzündungs- und Explosionsgefahr durch Überhitzung, Stöße und eindringendes Wasser. Bitte vermeiden Sie Sonneneinstrahlung und andere hohe Temperaturen.
• Die Lagertemperatur des Gerätes sollte zwischen -10^ C und +45^ C betragen, andernfalls kann die Lebensdauer des Gerätes verkürzt oder/und der Akku beschädigt werden.
• Wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen, kann der Akku beschädigt werden (Tiefentladung). Es wird empfohlen, das Gerät mindestens einmal alle drei Monate aufzuladen. Tiefentladene Akkus fallen nicht unter Garantie. Laden Sie das Gerät umgehend auf, wenn der Akku durch die Verwendung entleert wurde. Bitte laden Sie das Gerät vor der ersten Verwendung vollständig auf.
• Das Gerät hat einen eingebauten Gleichstrommotor, der während des Betriebs elektrische Funken erzeugen kann, verwenden Sie das Gerät nicht in einer entflammbaren oder explosiven Umgebung.
• Bitte schalten Sie das Gerät sofort aus, wenn während des Betriebs abnormale Geräusche oder hohe Temperaturen auftreten.
• Vergewissern Sie sich vor dem Einstellen des Luftdruckwerts, dass Sie die richtige Maßeinheit wählen, da es sonst zu Unfällen, wie z. B. einer Reifenpanne, kommen kann.
• Verwenden Sie das Gerät in einer trockenen und sauberen Umgebung. Das Eindringen von Sand und Staub kann das Gerät beschädigen. Das Gerät ist nicht wasserdicht, es darf nicht mit Wasser gereinigt werden.

Verwendung

1. Vorbereitung, Einschalten/Ausschalten

Lösen Sie den Schlauch vom Gerät (drehen des Ventiladapters gegen den Uhrzeigersinn).

Drücken Sie die "Start-/Stopp-Taste" drei Sekunden lang, um das Gerät einzuschalten.

Drücken Sie im eingeschalteten Zustand die "Start-/Stopp-Taste" drei Sekunden lang zum Abschalten.

In der Schlaucharretierung befindet sich eine kleine Arbeitsleuchte, bei Bedarf kann zusätzlich die LED-Leuchte an der Unterseite des Gerätes hinzugeschaltet werden.

2. Anzeige der Batteriekapazität und des Ladezustands

Die Ladezustandsanzeige zeigt an, wieviel verbleibende Leistung vorhanden ist:

- vier Balken: ca. 100 % verbleibende Kapazität

- drei Balken: ca. 75% verbleibende Kapazität

- zwei Balken; ca. 50% verbleibende Kapazität

- ein Balken: weniger als 25 % verbleibende Kapazität, Gerät baldmöglichst aufladen

Verwenden Sie das Ladekabel und schließen Sie es an ein 5V-USB-Ladegerät an (nicht im Lieferumfang enthalten), um das Gerät aufzuladen. Die Batterieanzeige zeigt den aktuellen Ladezustand beim Laden an. Hinweis: Das Gerät kann während des Aufladens nicht verwendet werden.

3. Verbinden Sie die Pumpe mit dem aufzupumpenden Objekt

Fest installiert am Schlauch befindet sich der Adapter für Schrader-Ventil/Autoventil.

Wenn Sie einen anderen Adapter benötigen, verwenden Sie den passenden Adapter aus dem Lieferumfang des Gerätes.

- Mountainbikes, Elektrofahrräder, Motorräder und Autos sind meist mit Schrader-Ventilen/Autoventilen ausgestattet. Das Gerät kann hier zum Aufpumpen direkt angeschlossen werden. Schrauben Sie den Schlauch mit dem Schrader-Ventil/Autoventil Adapter direkt auf das Ventil auf.

- Bei Rennrädern und einigen Fahrrädern wird der Adapter für Dunlop/französische Ventile benötigt: Schrauben Sie den Adapter auf den Schrader-Ventil/Autoventil-Adapter des Schlauchs der Pumpe auf und schrauben Sie diesen dann auf das Ventil des Objekts auf.

- Zum Aufpumpen von Basketbällen, Fußbällen und anderen Bällen wird der Nadeladapter benötigt. Schrauben Sie den Adapter auf den Schrader Ventil/Autoventil-Adapter des Schlauchs der Pumpe auf. Führen Sie den Nadeladapter in das Ventil ein.

4. Druck eines Objekts ermitteln

Wenn das Gerät eingeschaltet ist, schließen Sie das Gerät mit dem entsprechenden Ventiladapter an das zu prüfende Objekt an. Die auf dem Bildschirm angezeigte Zahl bedeutet den aktuellen Druck.

Bitte beachten Sie, dass die Druckanzeige je nach Ventiltyp nicht korrekt funktioniert oder keinen Druck anzeigt, erst beim Aufpumpen wird der korrekte Druck angezeigt.

Schalten Sie das Gerät, wenn nötig, mit der Modustaste auf die benötigte Druckeinheit um.

Der Druck von Auto-, Fahrrad- und Motorradreifen ist auf der Seitenwand des Reifens angegeben. Der Richtwert für den Luftdruck von Autoreifen ist an der Innenwand der Fahrertür angegeben. Weitere Einzelheiten zum Reifendruck finden Sie in der Bedienungsanleitung des Fahrzeugs.

Der Luftdruck von Fußbällen, Basketbällen, Volleyballen und anderen Bällen ist meist am Ventil des Balls angegeben.

Empfohlene Luftdrücke

Objekt Kategorie Empfohlener Druck
Fahrräder 12, 14, 16 Zoll Fahrradreifen20,22,24 Zoll Fahrradreifen26, 27,5,29 Zoll FahrradreifenE-Scooter	30-50psi40-50psi45-65psi45-50psi
Motorrad Motorrad- oder E-Bike-Reifen 1.8-3.0bar
PKW Autoreifen 2.2-2.8bar
Bälle BasketballFußballVolleyballRugby-Ball	7-9psi8-16psi4-5psi12-14psi

Hinweis:

Diese Liste gibt nur einen groben Anhaltspunkt, maßgeblich ist immer der angegebene Druck des Herstellers. Überschreiten Sie niemals den vom Hersteller des aufzupumpenden Objekts angegebenen Druck. Es wird keine Haftung für Beschädigungen jedweder Art an aufzupumpenden Objekten übernommen.

5. Ein Objekt aufpumpen

Modus wählen:

Drücken Sie die Modus-Taste um den Modus zu wechseln, der Modus wird mit einem entsprechenden Symbol auf dem Display angezeigt.

Freier Modus: Der voreingestellte Druck ist frei wählbar

PKW: Voreinstellung 2,5 bar (einstellbarer Bereich: 1,8-3,5 bar)

Motorrad: Voreinstellung 2,4 bar (einstellbarer Bereich: 1,8\~3,0 bar)

Fahrrad: Voreinstellung 3,5 bar (einstellbarer Bereich:2,1-4,6 bar)

Bälle: Voreinstellung 8 PSI (einstellbarer Bereich 4-16 PSI)

Mit langem Druck auf die Modus-Taste kann zwischen PSI, bar, kPa und kg/m² gewählt werden.

Nach der Wahl des Modus drücken Sie kurz "+" oder "-" um den Druck einzustellen.

Drücken Sie lange "+" oder "-" um den Druck schnell einzustellen.

Wenn der Druck korrekt voreingestellt wurde, starten Sie das Aufpumpen über kurzen Druck auf die Start-/Stopptaste. Die LED-Anzeige zeigt den aktuellen Luftdruck an. Während des Aufpumpens entsteht ein Geräusch von 75-80 dB. Achten Sie bitte auf Ihren Schutz. Bitte berühren Sie den Schlauch nicht, wenn er längere Zeit in Betrieb ist, da sich dieser erhitzen kann.

Das Gerät stoppt automatisch, wenn es den voreingestellten Druck erreicht. Sie können das Aufpumpen auch stoppen, indem Sie während des Aufpumpens die Start-/Stopptaste drücken.

Trennen Sie das Gerät nach Beendigung zügig vom aufzupumpenden Objekt.

Hinweise:

Der Druck von Luftballons, Spielbällen, Schwimmringen und anderen Objekten ist niedriger als das Gerät ihn messen kann. Der Aufpumpdruck kann u.U. nicht automatisch durch den voreingestellten Druck gestoppt werden, so dass hier manuell gestoppt werden muss bevor ein Schaden auftritt.

Beaufsichtigen Sie das Gerät während des Betriebs durchgehend und schalten es umgehend ab bzw. verwenden Sie es nicht, wenn Ihnen der angezeigte Druck nicht plausibel erscheint.

Bei voller Ladung beträgt die kontinuierliche Betriebszeit ohne Aufladen bei 25°C etwa 30 Minuten. Eine höhere Druckbelastung und/oder eine niedrigere Temperatur verkürzen die Betriebszeit.

Zusatzfunktionen

LED-Lampe

Schalten Sie das Gerät ein. Drücken Sie die Taste "LED-Lampe", um die integrierte LED-Lampe an der Unterseite ein- oder auszuschalten.

Durch wiederholtes Drücken der Taste kann SOS-Blinken und schnelles Blinken aktiviert werden.

Powerbank-Funktion

Zum Aufladen von Geräten, welche sich über USB laden lassen. Verbinden Sie den Ausgang des Gerätes mit einem entsprechenden USB-Kabel mit Ihrem aufzuladenden Gerät wie z.B. einem Mobiltelefon. Schalten Sie das Gerät ein um den Ausgang zu aktivieren.

Bitte beachten Sie: Die Ladegeschwindigkeit hängt vom verwendeten Gerät und Kabel ab, herstellerspezifische Schnellladefunktionen werden nicht unterstützt.

Hilfe bei Problemen

Problem	Lösung
Aufpumpen mit niedriger Geschwindigkeit	1. Vergewissern Sie sich, dass die Batteriekapazität ausreichend ist.2. Prüfen Sie, ob der Luftschlauch undicht ist.3. Prüfen Sie das aufzupumpende Objekt auf Leckagen4. Prüfen Sie, ob die Verbindungsteile an beiden Enden des Rohrs fest angezogen sind.
Kein Aufpumpen	1. Prüfen Sie, ob der Schlauch korrekt angeschlossen ist2. Vergewissern Sie sich, dass die Batteriekapazität ausreichend ist.3. Prüfen Sie, ob der aktuelle Druck höher ist als der voreingestellte Druck.
Der Druck kann nicht wie gewünschterhöht oder abgesenkt werden	Wählen Sie den freien Modus, um den Luftdruck im vollen Bereich einstellen zu können.
Keine Druckanzeige während des Aufpumpens	Aufblasbare Objekte mit niedrigem Druck, wie z. B. Luftballons, liegen nicht im Messbereich des Gerätes.
Gerät schaltet nach aufschrauben der Luftdüse automatisch ab	Das Gerät schaltet automatisch ab, wenn es nicht verwendet wird. Drücken Sie lange die Start-/Stopp-Taste um das Gerät wieder einzuschalten.
Luftaustritt Ziehen Sie	die Düse fest, wenn nötig
Keine Ladeanzeige 1.	Prüfen Sie, ob das Ladekabel richtigangeschlossen ist.2. Der Akku befindet sich seit längerer Zeit in einem Zustand geringer Kapazität und benötigt etwas Ladezeit, um den Ladestatus anzuzeigen.

Spezifikation

Gerät Tragbarer elektrischer Kompressor
Artikel TPM 124
Gerät Dimension 125 x 71 x 46mm
Standard-Druckbereich 0.2-9.9 bar/3-150psi
Betriebstemperatur 0	°C~45°C
Lagertemperatur -10	°C~45°C
Schlauchlänge Ca. 170mm, einschließlich Düsenadapter (ohne Gewinde)
Größe der Adapter Schrader/Auto 11 x 20mm; Französisch 11 x 15mm
Kapazität der Batterie 4000mAh (14.8Wh)
Betriebsgeräusch <80dB in 1 Meter Entfernung
Eingangsspannung/-strom 5V/2A
Anschluss zum Aufaden USB Typ C
Aufladezeit <3 Stunden
Genauigkeit der Sensoren ±2psi

Garantie

Für dieses Gerät gilt eine Garantie gegen Fabrikationsfehler. Dies schließt eine falsche Handhabung und/oder Fahrlässigkeit seitens des Endverbrauchers nicht ein. Sollten Sie Hilfe benötigen, wenden Sie sich bitte an unseren Kundendienst.

PORTABLE ELECTRIC AIR INFLATOR USER MANUAL

Safety Instruction

Technische Änderungen, Irrtümer und Druckfehler vorbehalten. Technical changes, errors and misprints excepted.

Blaupunkt Competence Center Car Multimedia & Foldable E-Bikes Evo-Sales GmbH

Hastenbecker Weg 33

31785 Hameln/Deutschland

© 21.05.2024 Evo-Sales GmbH
