BEDIENUNGSANLEITUNG 304963 Brandson

Mod.-Nr.: 303056, 303057, 304962, 304963

Table of contents

1. Deutsch .... 3
2. English 14
3. Français 24
4. Español....35
5. Italiano 45

GER: Aktuelle Treiber, Bedienungsanleitungen und sonstige relevante Dokumente zu diesem Produkt finden Sie auf unserer Homepage: http://model.ganzeinfach.de/303056.

Wichtige Sicherheitshinweise für dieses Gerät

• Benutzen Sie das Gerät nur für den privaten und den dafür vorgesehenen Zweck. Dieses Produkt ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien und halten Sie es vor Hitze und direkter Sonneinstrahlung fern.
• Stellen Sie das Gerät nicht in der direkten Nähe von Wasserquellen wie etwa Badewanne, Dusche, Waschbecken oder Schwimmbecken auf.
• Benutzen Sie dieses Gerät nicht mit feuchten Händen.

• Ziehen Sie sofort den Netzstecker, falls das Gerät feucht oder nass geworden ist.

• Achten Sie auf Ihre eigene Sicherheit und berühren Sie keine leitenden Materialen am Gerät.

• Schützen Sie das Gerät vor Feuchtigkeit (es darf auf keinen Fall in Flüssigkeit getaucht werden), scharfen Kanten oder großen Staubquellen.
• Stellen Sie das Gerät nicht direkt neben Hitzequellen (z.B. Öfen oder Heizung) auf.
• Wählen Sie eine geeignete Unterlage, damit das Gerät nicht umkippen kann.
• Ziehen Sie den Netzstecker bei Nichtbenutzung, zum Transport oder zur Reinigung aus der Steckdose.

• Lassen Sie die den Ventilator nie unbeaufsichtigt und wählen Sie den Standort so, dass keine Tiere oder Kinder in Reichweite gelangen können.

• Betreiben Sie das Gerät bitte nur mit der Spannung, entsprechend der Gerä- tekennzeichnung.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

- Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Das Gerät und seine Anschlussleitung sind von Kindern unter 8 Jahren fernzuhalten.

• Lassen Sie zur Sicherheit Ihrer Kinder keine Verpackungsteile (Plastikbeutel, Folien, Karton oder Styropor) erreichbar liegen.
• Lassen Sie kleine Kinder nicht mir Folie oder Plastikbeuteln spielen. Es besteht Erstickungsgefahr!
• Betreiben Sie das Gerät nur mit geschlossenem Schutzgitter
• Der Lüfter sowie die Dreh-Steuerung und Schalter dürfen nicht blockiert werden!
• Es ist untersagt, das Gitter zur Reinigung zu entfernen, sobald der Ventilator montiert wurde.

• Stecken Sie niemals Körperteile (z.B. Finger) oder Gegenstände durch das Schutzgitter.

• Achten Sie darauf, dass keine Haare in Reichweite des Schutzgitters gelangen, diese können durch den Luftstrom angesaugt werden.

• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller, seinen Kundendienst oder durch eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden
• Lassen Sie das Gerät abkühlen, bevor Sie es reinigen oder den Netzstecker aus der Steckdose ziehen.
• Wischen Sie das Gehäuse des Gerätes mit einem feuchten Tuch ab und trocknen Sie es anschließend mit einem sauberen, trockenen Tuch ab. Tauchen Sie das Gehäuse niemals zur Reinigung ins Wasser.

- Nachdem der Ventilator zusammengebaut wurde, darf das Schutzgitter nicht mehr entfernt werden.

Vielen Dank, dass Sie sich für ein Produkt von Brandon entschieden haben. Damit Sie lange Freude mit Ihrem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

• Tischventilator
• Kurzanleitung

2. Technische Daten

Eingangsspannung 220-240 V AC 50 Hz
Leistungsaufnahme 30 W
Geräuschentwicklung Arbeitsplatzbezogener Emissionswert unter 70 dB(A)
Rotorblatt-Maß ca. 25 cm
Oszillation ca. 80° ein/ausschaltbar
Abmessungen (BxHxT) ca. 29 x 39 x 25 dm

3. Funktionen

Der Brandon Tischventilator sorgt mit einem leistungsstarken Motor und ca. 25cm großen Rotorblatt auch an warmen Tagen für eine optimale Belüftung.

Mit drei Geschwindigkeitsstufen, verstellbarem Neigungswinkel und Oszillation können Sie den Ventilator Ihren Bedürfnissen individuell anpassen.

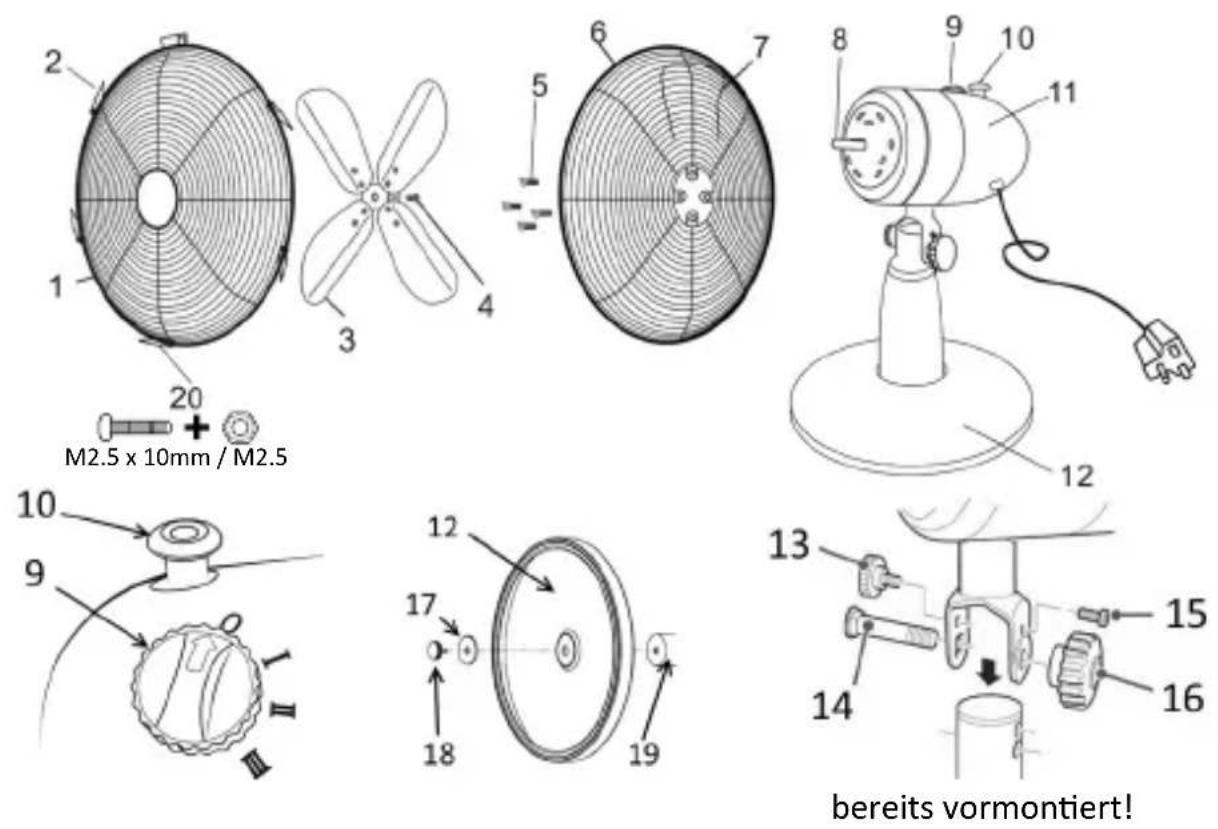

4. Produktdetails

1 Schutzkäfig - Front
2 Schutzkäfig - Befestigungsbügel
3 Rotorblatt
4 Rotorblatt-Befestigungsschraube
5 Schutzkäfig-
6 Schutzkäfig - Rückseite
7 Tragegriff
8 Motorwelle
9 Drehschalter (Ein/Aus/Geschwindigkeit)
10 Oszillations-Knopf
11 Motor
12 Standfuß
13 Kleine Rändelschraube
14 Schlossschraube
15 Begrenzungsschraube
16 Rändelmutter für Schlossschraube
17 Unterlegscheibe
18 Befestigungsschraube für Standfuß
19 Standrohr
20	Schutzkäfig Sicherheitsschraube + Mutter

5. Montage

Nehmen Sie den Tischventilator aus der Verpackung und überprüfen Sie das Gerät sowie den in der obigen Tabelle aufgeführten Lieferumfang. Bitte wenden Sie sich an den Verkäufer, falls ein Teil fehlt oder beschädigt ist.

Entfernen Sie zunächst die vormontierten Schutzkäfig-Sicherungsschrauben (5) aus der Motoreinheit (11). Setzen Sie nun das hintere Schutzkäfig-Gitter (6) auf die Ventilator-Einheit (8). Achten Sie darauf, dass der Tragegriff (7) nach oben zeigt. Schrauben Sie das Gitter mithilfe der Befestigungsschrauben (5) fest. Anschließend stecken Sie das Rotorblatt (3) auf die Motorwelle (8) und befestigen dieses mit der passenden Befestigungsschraube (4) seitlich am Rotorblatt.

Achtung: Achten Sie darauf, dass die Kerbe der Motorwelle (8) an der richtigen Stelle sitzt.

Hängen Sie das vordere Schutzkäfig-Gitter (1) auf das Hintere ein. Auf der unteren Seite der beiden Gitter befindet sich ein Loch für die Sicherungsschraube. Stecken Sie die Sicherungsschraube durch das Loch der Vorder- und Hinter-Abdeckung und befestigen Sie diese. Die Schutzkäfig - Befestigungsbügel (2) müssen anschließend über beide Gitter gedrückt werden. Entfernen Sie nun die Befestigungsschraube (18) und die Unterlegscheibe (17) aus dem Standrohr (19) des Ventilators. Nun können Sie den Standfuß (12) mittig auf das Standrohr (19) setzen und mithilfe der Unterlegscheibe (17) und der Befestigungsschraube (18) befestigen. Der Tischventilator ist dann einsatzbereit.

6. Benutzung

Stellen Sie den Ventilator an einem geeigneten Standort auf und schließen Sie das Gerät an eine vorschriftsmäßig installierte 230V AC Steckdose an.

Um den Neigungswinkel verändern zu können, müssen Sie zuerst die beiden Schrauben 13 + 16 leicht lösen. Durch Kippen des Schutzkäfigs können Sie nun den Neigungswinkel justieren. Danach bitte unbedingt wieder die Schrauben 13 + 16 festziehen. Drücken Sie den Knopf (10) an der Oberseite der Motoreinheit (11) ein, um die Oszillation einzuschalten. Möchten Sie die Oszillation nicht mehr nutzen, ziehen Sie den Knopf ein Stück heraus.

Mit dem Drehschalter an der Motoreinheit kann das Gerät eingeschaltet bzw. die Geschwindigkeit von Stufe 1 (langsam) bis Stufe 3 (schnell) gewählt werden. Die Schalterstellung 0 versetzt das Gerät in den Aus-Zustand.

Geschwindigkeitsstufe 0 1	2 3
	aus langsam mittel schnell

7. Reinigung

Bitte ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung beginnen! Benutzen Sie zur Reinigung ein leicht mit Wasser angefeuchtetes Tuch. Das Gerät darf auf keinen Fall zum Reinigen in Wasser getaucht werden. Dies könnte zu einem elektrischen Schlag oder zu einem Brand führen!

8. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie bitte nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen.

Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

9. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 303056/303057/304962/304963 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/30/EU und 2014/35/EU und 2011/65/EU befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
