BEDIENUNGSANLEITUNG XFB 5C1S3FX HAIER

Bedienungsanleitung SPÜLMASCHINEN DE 43

45 GENERELLE SICHERHEITSHINWEISE
49 WASSERANSCHLUSS
52 EINFÜLLEN DES SALZES
53 ANPASSEN DES OBEREN SPÜLKORBS (NUR BEI EINIGEN MODELLEN.)
54 GESCHIRR EINRÄUMEN
57 INFORMATIONEN FÜR NORMTESTS
58 SPÜLMITTELEINFÜLLEN
59 ARTEN VON GESCHIRRREINIGERN
60 KLARSPÜLER EINFÜLLEN
61 FILTER REINIGEN
62 PRAKTISCHE HINWEISE
63 REINIGUNG UND WARTUNG
65 BESCHREIBUNG DES BEDIENFELDS
65 TECHNISCHE DATEN
66 PROGRAMMAUSWAHL UND BESONDERE FUNKTIONEN
72 FERNSTEUERUNG (Wi-Fi)
74 PROGRAMM-LEGENDE
76 WASSERENTHÄRTER
77 FEHLERBEHEBUNG UND GARANTIE
81 UMWELTBEDINGUNGEN

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.

Wir freuen uns, Ihnen das ideale Produkt und das bestmögliche, vollständige Sortimentan Haushaltsgeräten für Ihren Alltag bieten zu können.

Lesen Sie dieses Handbuch sorgfältig durch, um eine richtige und sichere Bedienung des Geräts zu gewährleisten. Es enthält außerdem nützliche Tipps für eine effiziente Wartung und Pflege.

Verwenden Sie die Spülmaschine erst, nachdem Sie diese Anleitung sorgfältig durchgelesen haben. Wir empfehlen, dieses Handbuch sorgfältig aufzubewahren und bei einem eventuellen Besitzerwechsel dem neuen Besitzer zu übergeben.

Überprüfen Sie bei der Lieferung des Geräts, ob dieses Handbuch, der Garantieschein, die Kundendienstadresse und die Energie-effizienzkennzeichnung beiliegen. Jedes Produkt ist mit einem einzigartigen 16-stelligen Code gekennzeichnet. Die so genannte Seriennummer befindet sich auf dem Garantieschein oder auf dem Schild in der Tür oben rechts. Dieser Code ist ein produktspezifischer Ausweis, den Sie benötigen, um das Produkt zu registrieren oder um das technische Kundendienstzentrum zu kontaktieren.

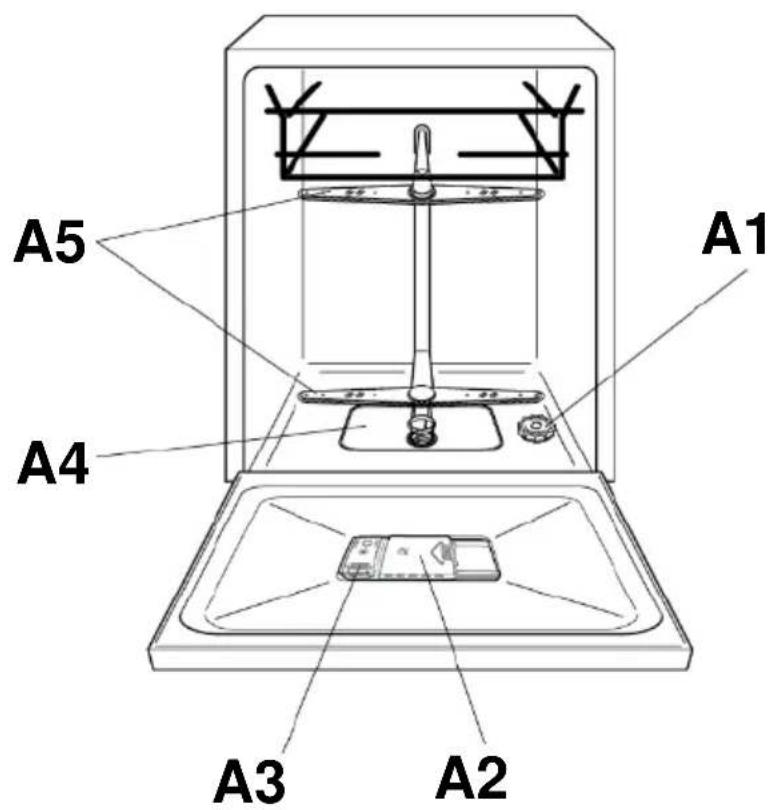

Abb. A ABBILDUNG ALS REFERENZ FÜR NÄCHSTE ABSCHNITTE

- Dieses Gerät ist für den Haushaltsgebrauch konzipiert bzw. für den haushaltsnahen Gebrauch, wie z.B.:

• Teeküchen für das Personal von Büros, Geschäften oder ähnlichen Arbeitsbereichen;
• Ferienhäuser;
• Gäste von Hotels, Motels und anderen Wohneinrichtungen;
• Bed and Breakfast Einrichtungen.

Eine andere Nutzung dieses Gerätes als die normale Haushaltsnutzung, wie z.B. gewerbliche oder professionelle Nutzung durch Fachpersonal, ist auch im Falle der oben erwähnten Einrichtungen ausgeschlossen. Sollte das Gerät entgegen diesen Vorschriften betrieben werden, kann dies die Lebensdauer des Gerätes beeinträchtigen und den Garantieanspruch gegenüber dem Hersteller verwirken. Eventuelle Schäden am Gerät oder andere Schäden oder Verluste, die durch eine nicht haushaltsnahe Nutzung hervorgerufen werden sollten (selbst wenn sie in einem Haushalt erfolgen), werden, soweit vom Gesetz ermöglicht, vom Hersteller nicht anerkannt.

• (Für den EU-Markt)

Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten, mit mangelnder Erfahrung oder Produktkenntnis nur dann benutzt werden, wenn sie beaufsichtigt werden oder wenn sie in die sichere Verwendung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstanden haben.

(Für Märkte außerhalb der EU)

Dieses Gerät darf nur dann von Personen (einschließlich Kindern) mit verminderten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung oder Kenntnis verwendet werden, wenn diese von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt werden bzw. hinsichtlich der Verwendung des Geräts eingewiesen wurden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht an dem Gerät herumspielen.
• Kinder unter 3 Jahren dürfen sich nicht unbeaufsichtigt in der Nähe des Gerätes aufhalten oder spielen.
• Wenn das Netzkabel beschädigt ist, muss es durch ein spezielles Kabel oder eine spezielle Baugruppe ersetzt werden, die beim Hersteller oder seinem Kundendienst erhältlich ist.
• Verwenden Sie nur die mit dem Gerät gelieferten Schläuche, um das Gerät an die Wasserversorgung anzuschließen (alte Schläuche nicht wiederverwenden).
• Für einen ordnungsgemäßen Betrieb muss der Wasserleitungsdruck konstant zwischen min. 0,08 MPa und max. 0,8 MPa liegen.
• Falls Sie das Gerät auf einen Teppich oder Teppichboden aufstellen, achten Sie darauf, dass die Lufteinlässe am Boden des Gerätes nicht verstopft werden.
• Nach der Installation sollte das Gerät so positioniert sein, dass der Stecker frei zugänglich ist.
• Das Gerät darf nicht hinter einer abschließbaren Tür, einer Schiebetür oder einer Tür mit einem Scharnier auf der gegenüberliegenden Seite der Maschine installiert werden, sodass ein vollständiges Öffnen der Tür eingeschränkt ist.
• Die Tür sollte nach Be- und Entladen möglichst immer geschlossen gehalten werden, um mögliche Gefahren (z.B. Stolpergefahr) zu vermeiden.
• Weitere Informationen zum Produkt oder die technischen Daten des Produktes finden Sie auf der Internetseite des Herstellers.
  • Die Höchstanzahl von Gedecken finden Sie auf dem Datenschild, das dem Produkt beiliegt.

ELEKTRISCHE ANSCHLÜSSE UND SICHERHEITSHINWEISE

• Die technischen Daten (Versorgungsspannung und Leistungsaufnahme) werden auf dem Typenschild angegeben.
- Stellen Sie sicher, dass die elektrische Anlage geerdet ist und mit allen einschlägigen Gesetzen übereinstimmt und dass die Steckdose mit dem Gerätestecker kompatibel ist.

Der Hersteller lehnt jede Verantwortung für Personen- und Sachschäden ab, die auf eine fehlende Erdung des Gerätes zurückzuführen sind.

• Achten Sie darauf, dass der Geschirrspüler die Stromkabel nicht zerquetscht.
• Generell sollte die Verwendung von Adaptern, Mehrfachsteckern und/oder Verlängerungskabeln vermieden werden.
• ACHTUNG! Das Gerät darf nicht über eine externe Schalteinrichtung, wie z. B. eine Zeitschaltuhr, versorgt oder an einen Stromkreis angeschlossen werden, der regelmäßig von einem Versorger ein- und ausgeschaltet wird.
• Vor der Reinigung oder Wartung des Geschirrspülers, ziehen Sie den Netzstecker und schalten Sie die Wasserzufuhr ab.
• Den Netzstecker niemals am Kabel aus der Steckdose ziehen, sondern am Stecker selbst.
• Vergewissern Sie sich vor dem Öffnen der Tür, dass sich kein Wasser im Geschirrspüler befindet.
• ACHTUNG: Das Wasser kann sehr hohe Temperaturen erreichen.
• Setzen Sie das Gerät keinen Witterungseinflüssen (Regen, Sonne, usw.) aus.
• Stützen Sie sich oder setzen Sie sich niemals auf die offene Tür, da das Gerät umkippen könnte.
• Bei Umzügen den Geschirrspüler nicht an der Tür hochheben. Während des Transports das Gerät nicht mit der Türe auf den Wagen legen. Es wird empfohlen, dass die Maschine von zwei Personen hochgehoben wird.
• Der Geschirrspüler ist zum Spülen von Küchengeräten und Geschirr vorgesehen. Mit Benzin, Lack, Stahl- oder Eisenresten verschmutzte Gegenstände, sowie Werkzeuge, die mit ätzenden Chemikalien, Säuren oder alkalischen Substanzen in Berührung gekommen sind, gehören nicht in den Geschirrspüler.

• Ist in Ihrer Wohnung ein System zur Wasserenthärtung vorhanden, so brauchen Sie kein Salz in den Wasserenthärter des Geschirrspülers zu geben.

• Schalten Sie das Gerät im Falle von Störungen oder Fehlfunktionen aus, ziehen Sie den Netzstecker und schließen Sie die Wasserzufuhr. Das Gerät darf in keiner Weise verändert oder manipuliert werden. Reparaturarbeiten dürfen nur vom Kundendienst-Center durchgeführt werden und es dürfen nur Original-Ersatzteile eingebaut werden. Bitte beachten Sie diese Regeln sorgfältig, denn die Nichtbeachtung kann die Sicherheit des Gerätes beeinträchtigen.

• Falls Sie die Maschine nach dem Entfernen der Verpackung bewegen müssen, versuchen Sie nicht, diese an der Unterseite der Tür anzuheben. Öffnen Sie die Tür leicht und heben Sie die Maschine an der Oberseite.

Mit der Kennzeichnung des Produkts bestätigen wir in eigener Verantwortung die vollständige Übereinstimmung dieses Produkts mit allen relevanten Sicherheits-, Gesundheits- und Umweltanforderungen der europäischen Gesetzgebung.

INSTALLATION

• Alle Elemente der Verpackung entfernen.
• ACHTUNG! Das Verpackungsmaterial von Kindern fernhalten.
• Installieren oder benutzen Sie den Geschirrspüler nicht, wenn er beschädigt ist.
• Befolgen Sie die mit dem Produkt gelieferten Anweisungen.
• ACHTUNG! Messer und sonstige scharfe Gegenstände sind mit der Spitze nach unten in den Besteckkorb zu stellen oder in andere Bereiche der Geschirrkörbe liegend einzuordnen.

Das Gerät muss an die Wasserversorgung mit neuen Schläuchen angeschlossen werden. Alte Schläuche dürfen nicht wiederverwendet werden.

• Die Anordunung der Schläuche für den Zu- und Ablauf des Wassers kann wahlweise nach rechts oder links erfolgen.

Der Geschirrspüler kann nach Bedarf sowohl an einem Kalt- als auch an einem Warmwasseranschluss angeschlossen werden. Die Temperatur des Warmwassers darf 60°C nicht überschreiten. (Abb.1B).

• Für einen ordnungsgemäßen Betrieb muss der Wasserleitungsdruck constant zwischen min. 0,08 MPa und max. 0,8 MPa liegen.
• Am oberen Ende des Zulaufschlauches sollte ein Absperrhahn angebracht sein, damit die Maschine bei Nichtgebrauch vom Wassernetz getrennt werden kann.
• Der Geschirrspüler wird mit einem Zulaufschlauch mit 3/4" Gewindering geliefert (Abb. 2).

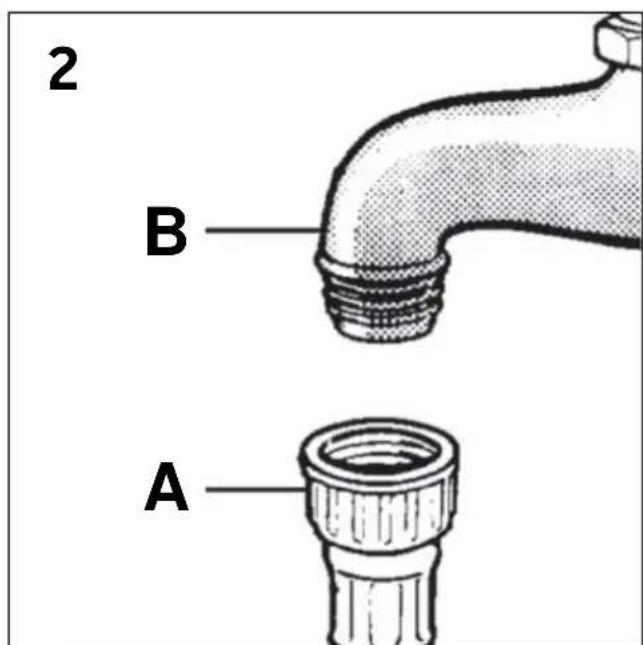

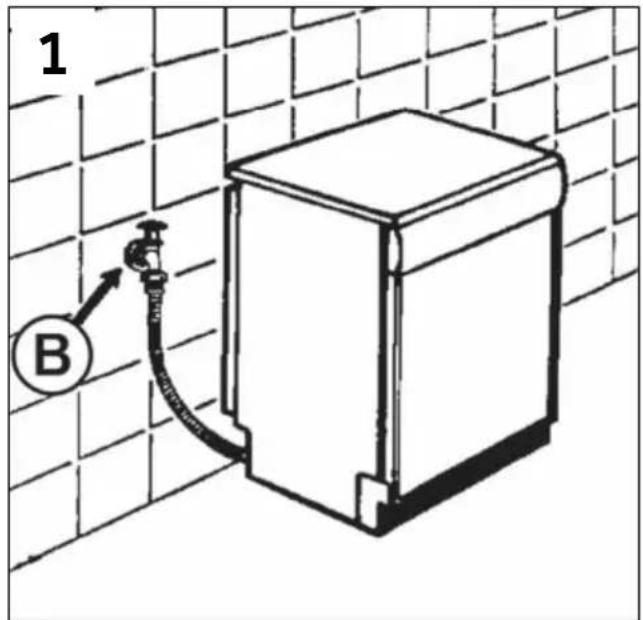

• Der Zulaufschlauch "A" muß auf den Wasserhahn "B" mit 3/4 Gewindering aufgeschraubt werden. Achten Sie darauf, dass das Gewinde fest angezogen wird.
• Falls erforderlich, kann der Zulaufschlauch auf eine Länge von bis zu 2,50 Metern verlängert werden. Den entsprechenden Schlauch können Sie als Originalzubehör über den Kundendienst beziehen.
• Wird das Gerät an einem neuen oder an einem seit längerer Zeit nicht mehr gebrauchten Wasseranschluss angeschlossen, so sollte das Wasser einige Minuten abfließen, bevor der Zulaufschlauch angeschlossen wird. Somit wird verhindert, daß Sand- oder Rostpartikeln den Wasserfilter verstopfen.

1 B

2 B A

HYDRAULISCHE SICHERHEITSVORRICHTUNGEN

Alle Spülmaschinen sind mit einer Überlaufsicherung ausgestattet, die falls der Wasserstand aufgrund einer Fehlfunktion einen Normalstand überschreitet, automatisch die Wasserzufuhr stoppt.

EINIGE MODELLE können eins oder mehr der folgenden Merkmale beinhalten:

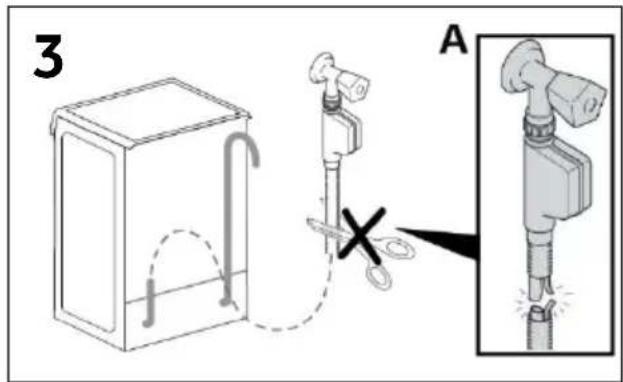

• WATERBLOCK (Abb. 3)

Das Wasser-Blocksystem (Waterblock) wurde entwickelt, um die Sicherheit Ihres Geräts zu erhöhen. Das System verhindert Wasserschäden und Überschwemmungen, die durch eine Fehlfunktion der Maschine oder aufgrund eines Schlauchbruchs, vor allem bei der Wasserzufuhr entstehen können.

Funktionsprinzip

Ein Sammelbehälter am Geräteboden fängt eventuell austretendes Wasser auf und ist mit einem Sensor verbunden. Dieser schließt ein Ventil unter dem Wasserhahn, sodass auch bei geöffnetem Hahn kein Wasser mehr fließt. Ist der Kasten "A" mit den Elektroteilen beschädigt, ziehen Sie den Anschlussstopfen sofort aus der Buchse. Um eine ordnungsgemäße Funktion des Sicherheitssystems zu gewährleisten, sollte der Schlauch mit dem Kasten "A" wie in der Abbildung gezeigt, an den Wasserhahn angeschlossen werden. Der Wasserschlauch sollte nicht abgeschnitten werden, weil er stromführende Teile enthält. Ist der Schlauch zu kurz für einen ordnungsgemäßen Anschluss, muss er durch einen längeren ersetzt werden. Der Schlauch ist über das technische Kundendienstzentrum erhältlich.

3 A

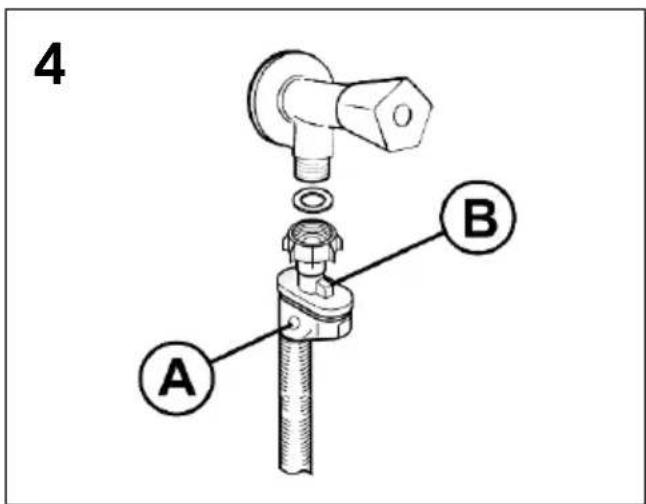

• AQUASTOP (Abb. 4):

Ein Mechanismus an der Wasserzufuhr, der den Einfluss in den Schlauch verhindert, sobald sich dessen Qualität verschlechtert; in diesem Fall erscheint eine rote Kennzeichnung in Sichtfenster "A" und der Schlauch muss ausgetauscht werden. Drücken Sie zum Abschrauben der Mutter, die einseitige Sperrvorrichtung "B".

4 A B

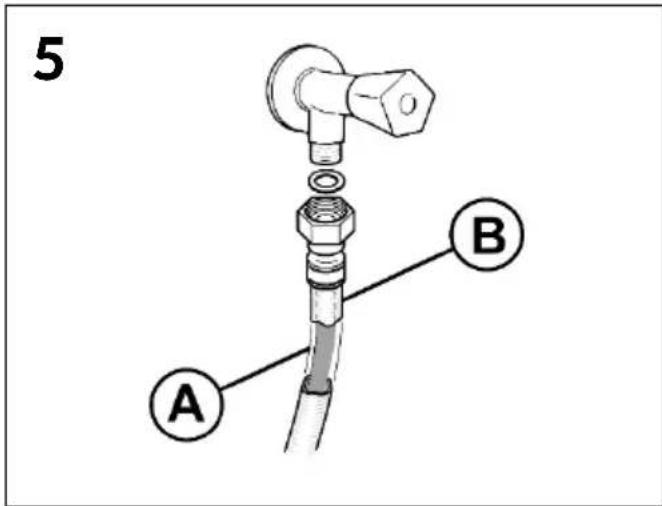

• AQUAPROTECT - WASSERSCHLAUCH MIT SCHUTZVORRICHTUNG (Abb. 5):

Wenn Wasser aus dem primären Innenschlauch "A" austritt, fängt die transparente Ummantelung "B" das Wasser auf, damit der Spülgang abgeschlossen werden kann. Kontaktieren Sie nach Programmende das technische Kundendienstzentrum, damit der Versorgungsschlauch ausgetauscht werden kann.

5 A B

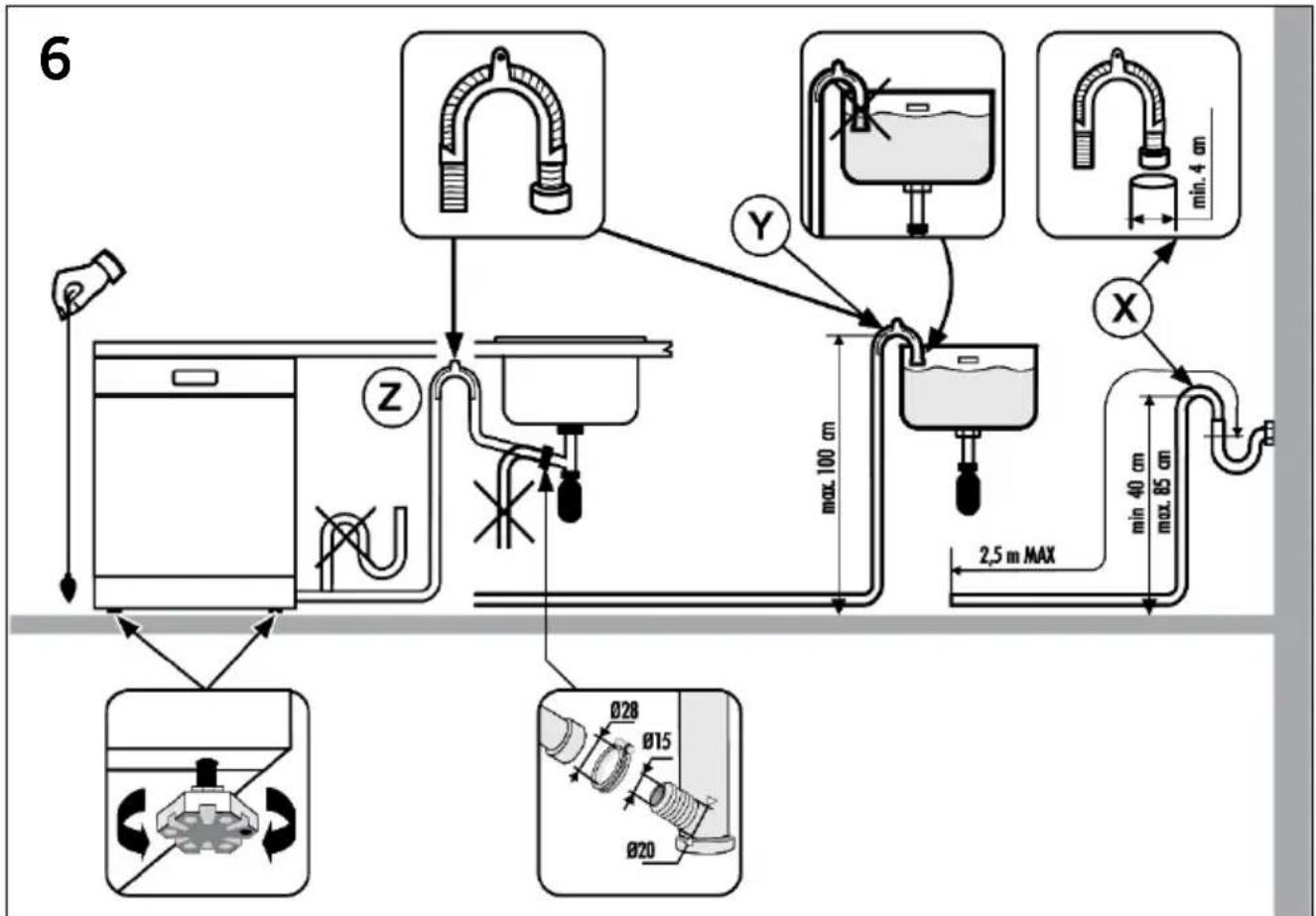

ANSCHLUSS AN DEN WASSERABLAUF

• Das Schlauchende in dem festen Ablauf befestigen. Der Schlauch darf nicht geknickt werden, damit der Wasserablauf nicht verhindert wird (Abb. 6).
• Das Innendurchmesser des Ablaufrohres muß mindestens 4 cm betragen und bei einer Höhe von mindestens 40 cm liegen.

• Es wird empfohlen, einen Siphon zu verwenden (Abb. 6 X). Falls erforderlich kann der Ablaufschlauch bis zu 2,5 m verlängert werden, wobei die Höhe vom Boden mindestens 85 cm betragen muß. Der entsprechende Verlängerungsschlauch ist als Originalzubehör über den Kundendienst erhältlich.

• Das gebogene Schlauchende kann auch am Spülbeckenrand eingehängt werden. Achten Sie darauf, dass der Schlauch nicht im Wasser getaucht wird, um einen Rücklauf des Wassers beim Spülen zu verhindern (Abb. 6 Y).

• Soll das Gerät untergebaut werden, muss der Krümmer des Ablaufschlauches direkt unter der Arbeitsplatte an der höchstmögliche Stelle angebracht werden (Abb. 6 Z).
• Überprüfen Sie bei der Installation, dass weder der Zu- noch der Ablaufschlauch geknickt sind. Für Geräte mit Waterblock erkundige Sie sich bitte bei Ihrem Kundendienst, da keine handelsübliche Verlängerung benutzt werden kann.

- Das Auftreten von weißen Flecken auf Geschirr ist in der Regel ein Warnsignal, dass der Salzbehälter neu aufgefüllt werden muss.

- Auf dem Geräteboden finden Sie die Öffnung für das Einfüllen des Regeneriersalzes.

- Bitte verwenden Sie ausschließlich das speziell für Geschirrspüler angebotene Regeneriersalz. Andere Salze enthalten unlösliche Anteile, die mit der Zeit die Funktion des Wasserenthärters beeinträchtigen können.

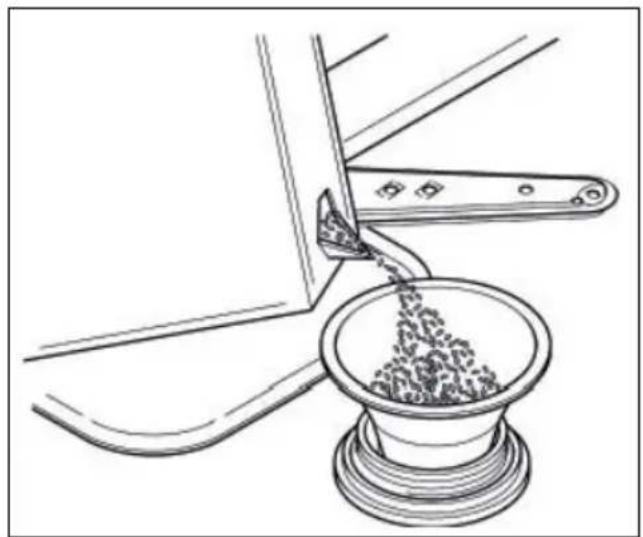

- Zum Einfüllen des Salzes drehen Sie den Verschluss des im Boden des Gerätes befindlichen Salzbehälters auf.

- Während des Nachfüllens wird ein wenig Wasser überlaufen, füllen Sie weiter Salz nach, bis der Behälter wieder ganz aufgefüllt ist und vermischen Sie dabei das Gemisch mit einem Löffel. Im Anschluss an das Nachfüllen des Salzes müssen Salzreste vom Gewinde entfernt werden. Danach Verschlusskappe wieder zudrehen.

Nach der Zugabe des Salzes MÜSSEN SIE einen kompletten Spülprogramm oder das Vorspül-Programm durchführen.

- In den Behälter für das Spülmaschinensalz passen 1,5 kg bis 1,8 kg. Damit das Gerät effizient arbeiten kann, sollte er gelegentlich nachgefüllt werden.

Nur bei der Installation des Gerätes muss nach dem vollständigen Auffüllen des Salzbehälters solange Wasser zugegeben werden, bis der Behälter überläuft.

- Wenn regelmäßig Teller mit einem Durchmesser von 29 bis 32,5 cm verwendet werden, positionieren Sie (je nach Modell) den oberen Spülkorb wie unten erläutert in der obersten Position und räumen Sie das Geschirr in den unteren Korb ein:

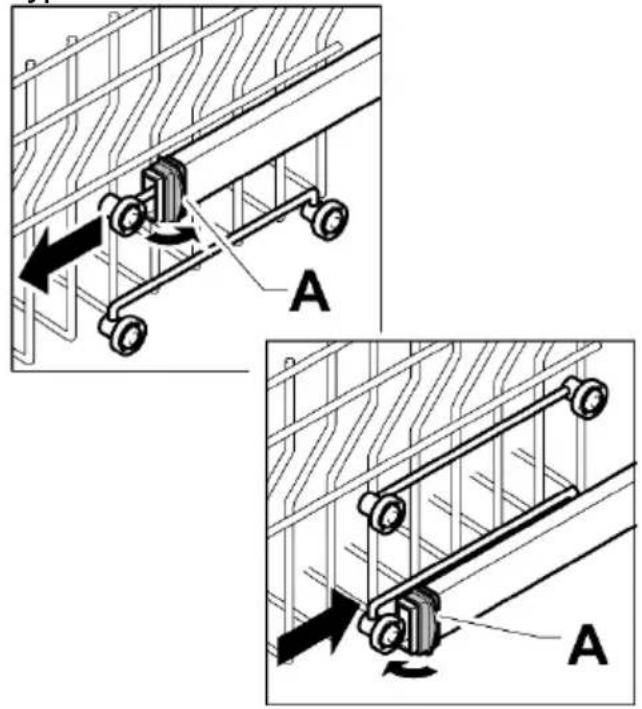

Typ "A":

1. Drehen Sie die Sperrblöcke "A" nach außen.
2. Nehmen Sie den Spülkorb heraus, und setzen Sie ihn in der oberen Position wieder ein.
3. Drehen Sie die Sperrblöcke "A" wieder in die ursprüngliche Stellung.

Geschirr, dessen Durchmesser 20 cm übersteigt, kann jetzt nicht mehr in den oberen Spülkorb eingeräumt werden, und die herausnehmbaren Stützteile können nicht mehr verwendet werden, solange er sich in der obersten Stellung befindet.

Typ "A":

Typ "B" (nur bei einigen Modellen):

1. Nehmen Sie den oberen Spülkorb heraus.
2. Ziehen Sie den Korb dazu mit beiden Händen senkrecht nach oben heraus (Abb. 1).

Geschirr, dessen Durchmesser 20 cm* übersteigt, kann jetzt nicht mehr in den oberen Spülkorb eingeräumt werden, und die herausnehmbaren Stützteile können nicht mehr verwendet werden, solange er sich in der obersten Stellung befindet.

* Bei Modellen mit einem dritten Spülkorb können Teller mit einem Durchmesser über 14 cm nicht mehr in den oberen Spülkorb eingeräumt werden.

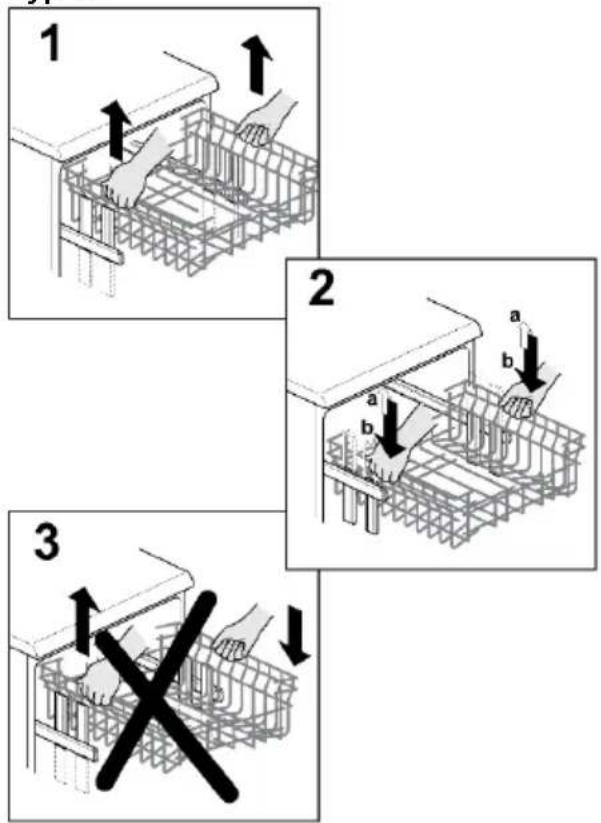

GESCHIRRKORB AUF DIE NIEDRIGERE STUFE EINSTELLEN:

1. Ziehen Sie den Korb mit beiden Händen vorsichtig senkrecht nach oben heraus (Abb. 1);
2. Setzen Sie ihn dann langsam in der richtigen Position ein (Abb. 2).

ANMERKUNG: HEBEN ODER SENKEN SIE DEN KORB NIEMALS EINSEITIG (Abb. 3).

ACHTUNG:

Der Spülkorb sollte angepasst werden, bevor das Geschirr eingeräumt wird.

Typ "B"

1 2 3

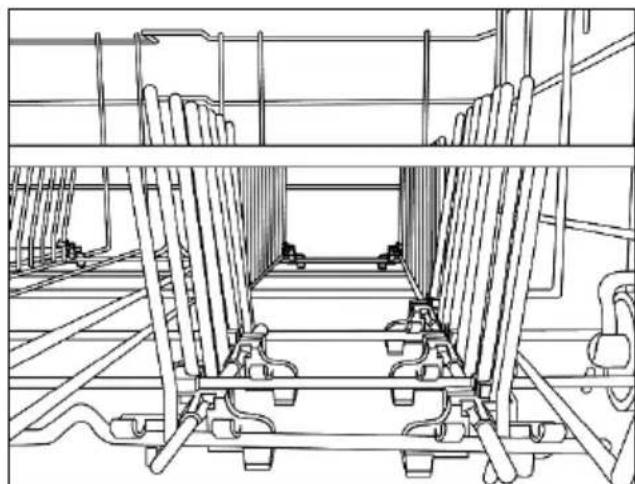

BELADEN DES OBEREN GESCHIRRKORBES

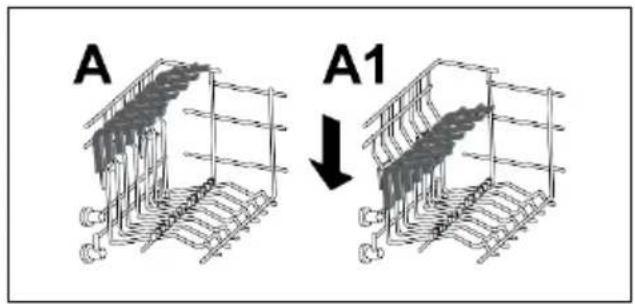

• Die klappbaren Geschirrablagen des oberen Geschirrkorbes ermöglichen eine flexible Nutzung des Raumangebots. Sie können nach unten oder nach oben geklappt werden.
- Nach unten geklappt (A-A1), finden Tee- und Kaffeetassen, lange Messer und Schöpfkellen auf ihnen Platz. An den Rändern der Ablage können Kelchgläser eingehängt werden.

A A1

• Größere Teller mit einem Durchmesser ab 26 cm, sind leicht geneigt, mit der Innenseite nach vorne zeigend, in den Korb einzustellen.
• Im oberen Geschirrkorb kann auch Spülgut wie Salatschüsseln und Plastikbehälter Platz finden. Sie sollten jedoch für einen sicheren Halt Dieser Geschirrteile sorgen, damit sie nicht durch den Druck der Wasserstrahlen bewegt werden können.
• Der obere Geschirrkorb bietet alle Eigenschaften, die zu einer möglichst flexiblen Nutzung erforderlich sind. Sie können ihn in zwei Reihen mit bis zu 24 Tellern bestücken, oder mit Gläsern in 5 Reihen mit bis zu 30 Stück je Spülgang oder natürlich auch mit gemischtem Spülgut.

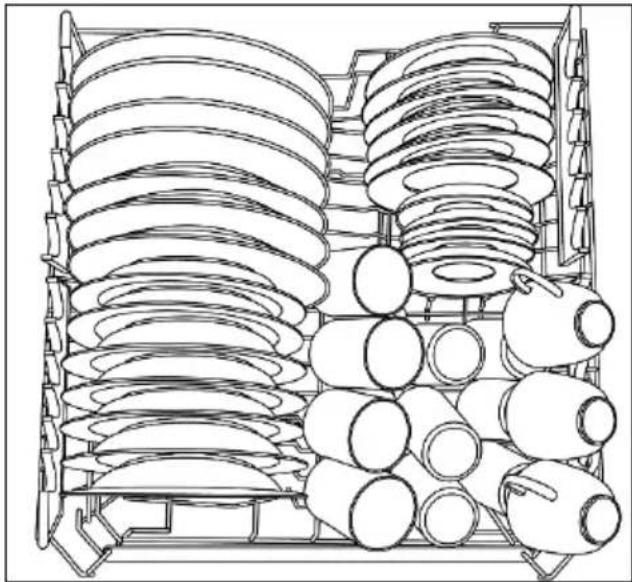

Eine Standardbeladung für tägliches Spülen ist in den Abb. 1.

• Im unteren Korb können Sie Töpfe, Pfannen, Suppenschüsseln, Servierplatten, Salatschüsseln, Deckel, flache und tiefe Teller und Kellen unterbringen.
• Stellen Sie das Besteck mit den Griffen nach unten in den dafür vorgesehenen Plastikbehälter, der dann in den unteren Geschirrkorb gestellt wird (Abb. 5) Achten Sie darauf, dass das Besteck die Rotation der Sprüharme nicht hindert.

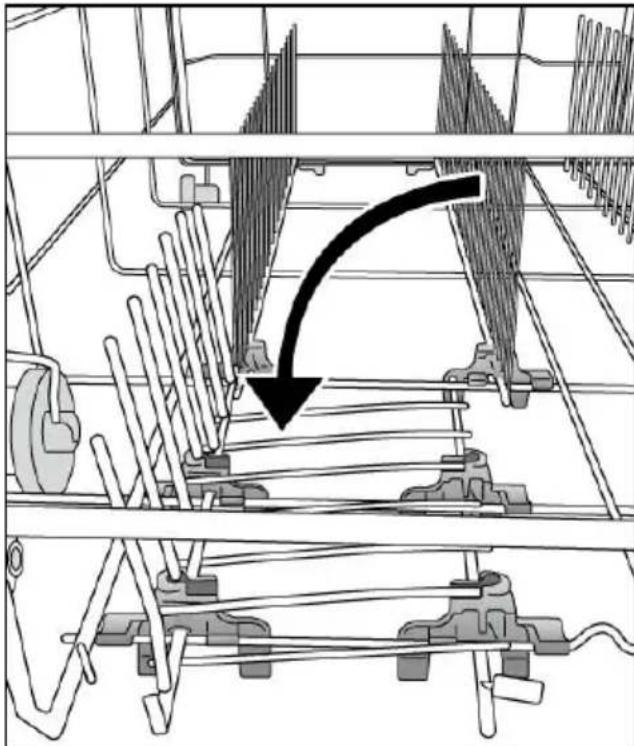

Klappbare Ablagen (nur bei einigen Modellen). Klappbare Ablagen (Abb.2 und Abb.3) können im unteren Korb eingesetzt werden, um die stabile Lagerung des Geschirrs zu gewährleisten. Die Ablagen können angehoben oder abgesenkt werden, um auch nicht standardmäßige Größen und/oder Formen aufzunehmen und so maximale Flexibilität zu bieten.

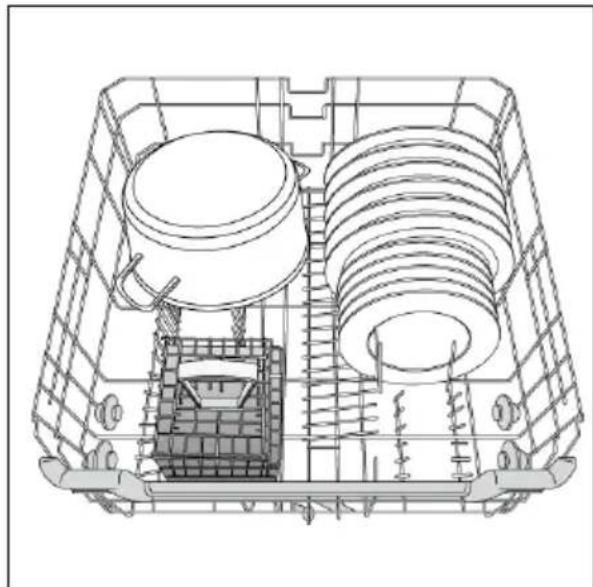

Eine Standardbeladung für tägliches Spülen ist in den Abb. 4 dargestellt.

Die richtige und rationelle Bestückung der Geschirrkörbe ist die Voraussetzung für ein optimales Spülergebnis.

Der Unterkorb verfügt über einen Sicherheitsstop, der speziell im Fall der vollen Beladung dafür sorgt, dass der Korb nicht versehentlich aus der Führungsschiene gezogen wird. Zum Nachfüllen des Regeneriersalzes und zur Reinigung des Filters ist es notwendig, dass der Korb vollständig aus dem Gerät genommen wird.

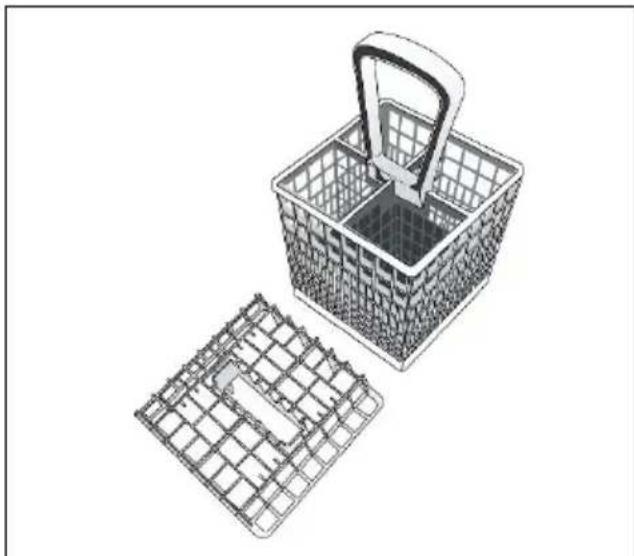

BESTECKKORB

(Nur bei einigen Modellen)

Der obere Teil des Besteckkorbes kann entfernt werden, um eine flexible Nutzung zu ermöglichen (Abb. 5)

Ein Beispiel für die Positionierung des Besteckgestells ist in Abb. 4 dargestellt.

Senken Sie die vorderen klappbaren Gestelle wie in Abb. 6 gezeigt, um den Besteckkorb richtig zu positionieren und so die maximale Stabilität sicherzustellen.

ACHTUNG!

Messer und sonstige scharfe Gegenstände sind mit der Spitze nach unten in den Besteckkorb zu stellen oder in andere Bereiche der Geschirrkörbe liegend einzuordnen.

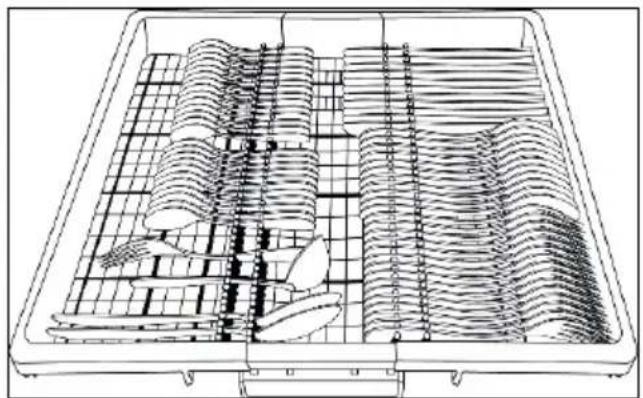

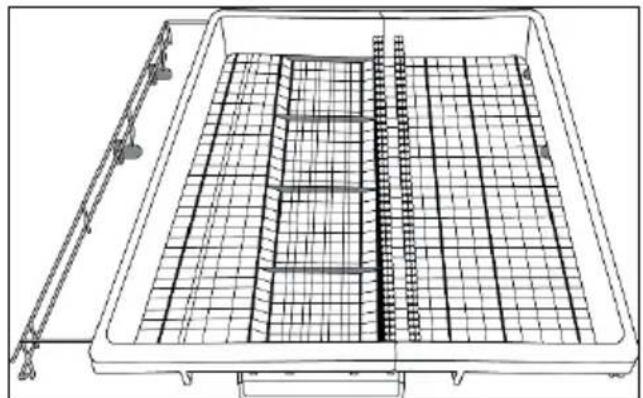

BELADEN DER DRITTER GESCHIRRKORBES (Nur bei ausgewählten Modellen enthalten)

Verwenden Sie den dritten Korb, um Besteck einzuräumen, wie in der Abbildung gezeigt (Abb.7). Räumen Sie Messer mit der Klinge nach unten ein.

Bei Bedarf können die Seitenablagen des dritten Korbes verschoben oder entfernt werden (Abb. 8), um zusätzlichen Platz im oberen Korb für sperrige Gegenstände wie Weingläser zu schaffen.

Sie können die notwendigen Informationen zur Ausführung von Vergleichstests und Geräuschpegelmessungen (lt. EN Normen) an folgende Adresse anfordern:

[e-mail]

Bitte geben Sie bei Ihrer Anfrage unbedingt die Modellbezeichnung und die komplette Matrikel- und Seriennummer des Gerätes lt. Matrikelschild an.

DAS SPÜLMITTEL

WICHTIG

Spülmittel fürs Spülen mit der Hand eignen sich nicht für die Spülmaschine, da wichtige Bestandteile fehlen, die für beste Spülergebnisse notwendig sind.

Außerdem beeinträchtigen sie den korrekten Betrieb der Spülmaschine.

SPÜLMITTEL EINFÜLLEN

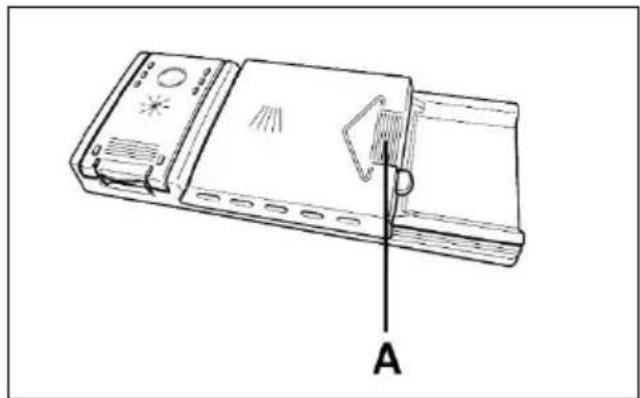

Der Spülmittelbehälter befindet sich im Türinneren (Abb. "A" - "A2"). Zum Öffnen des Deckels reicht ein leichter Druck auf dem Verschlusshaken (A). Am Ende eines jeden Spülgangs bleibt der Deckel geöffnet und ist somit sofort wieder betriebsbereit.

Beim Einordnen des Geschirrs im unteren Korb achten Sie unbedingt darauf, dass das Geschirr die Öffnung des Deckels oder die Einspülung des Spülmittels nicht beeinträchtigt!

Die Spülmitteldosis kann je nach Art und Verschmutzungsgrad des Geschirrs variieren. Empfohlen wird eine Menge zwischen 20und 30 g Spülmittel, das in die Spülmittelkammer (B) für den Hauptspülgang eingefüllt wird.

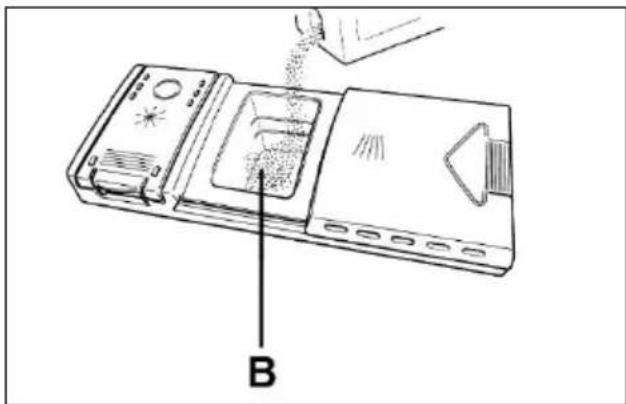

B

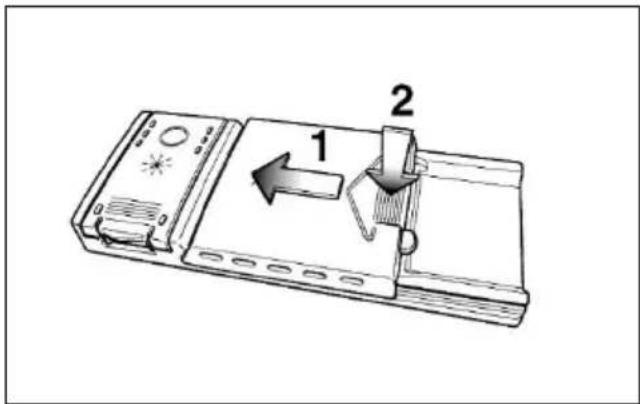

Nach Einfüllen des Spülmittels in den Behälter bitte den Deckel schließen, indem Sie ihn zuerst zurück über die Öffnung schieben (1) und dann bis zum spürbaren Einrasten herunterdrücken (2).

Bitte beachten Sie auch die Dosierungsanweisungen des Spülmittelherstellers auf der Verpackung. Eine unzureichende Menge beeinträchtigt das Spülergebnis, und eine zu hohe Dosierung bedeutet nur Verschwendung - das Resultat wird dadurch nicht verbessert.

Eine richtige Dosierung ist zudem ein wichtiger Beitrag zum Umweltschutz.

TABS

Spülmittel in Tablettenform von unterschiedlichen Herstellern lösen sich unterschiedlich schnell auf. Als Folge davon könnten manche Tabs bei den Kurzprogrammen ihre Reinigungswirkung eventuell nicht voll entfalten, da sie sich nicht vollständig aufgelöst haben. Wenn Sie Tabs bevorzugen, empfehlen wir, längere Programme einzustellen, damit gewährleistet wird, dass das Spülmittel vollständig verbraucht wird.

WICHTIG

Um gute Spülergebnisse zu erzielen, MÜSSEN Spülmittel-Tabs in den Spülmittelbehälter und NICHT direkt ins Geräteinnere gegeben werden.

KONZENTRIERTE SPÜLMITTEL

Konzentrierte Spülmittel sind weniger alkalisch und enthalten natürliche Enzyme. Wenn Sie diese Spülmittel in den 50°C Spülprogrammen verwenden, können Sie nicht nur einen Beitrag zur Reduzierung der Umweltbelastung leisten, sondern Sie schonen sowohl Ihr Geschirr als auch Ihre Spülmaschine. Spülprogramme bei 50°C sind speziell für die Verwendung von konzentrierten Spülmitteln konzipiert, damit die Enzyme ihre volle Wirkung entfalten und die Verschmutzungen des Geschirrs vollständig auflösen können. Somit erreichen Sie schon bei einer niedrigeren Spültemperatur dieselben guten Ergebnisse wie mit den Spülprogrammen bei 65°C.

KOMBISPÜLMITTEL MIT KLARSPÜLER

Spülmittel, die auch den Klarspüler enthalten, müssen ebenfalls in den Spülmittelbehälter gegeben werden. Der Behälter für den Klarspüler muss in diesem Fall leer sein (falls er noch nicht leer sein sollte, regulieren Sie die Zugabe von Klarspüler auf die kleinste Stufe, bevor Sie das Kombispülmittel verwenden).

KOMBISPÜLMITTEL "TABS"

Wenn Sie sich für ein Kombispülmittel "TABS" ("3 in 1" - "4 in 1" - "5 in 1", usw.) entscheiden, welches die Benutzung von Spezialsalz und/oder Klarspüler überflüssig macht, sind die folgenden Hinweise unbedingt zu beachten:

• Lesen Sie die Gebrauchshinweise des Spülmittelherstellers sorgfältig durch und wenden Sie das Geschirrspülmittel genau so, wie dort angegeben ist;
• Die Wirksamkeit von Geschirrspülmitteln, die auch den Einsatz von Maschinensalz überflüssig machen, hängt von der Wasserhärte ab. Bitte versichern Sie sich, dass die Wasserhärte Ihres Versorgungsnetzes im Wirkungsbereich des Spülmittels liegt.

Sollten Sie bei der Verwendung von dieser Art Spülmittel unzureichende Spülergebnisse erhalten, wenden Sie sich bitte an den Spülmittelherstellern.

Die Verwendung von Kompaktspülmitteln könnte folgende Folgen haben:

• Bildung von Kalkablagerungen auf Geschirr und Geschirrspüler;
• evtl. Verminderung der Spülergebnisse und/oder der Trockenwirkung.

WICHTIG

Bei Reklamationen, die direkt mit einer inkorrekten Verwendung dieser Spülmittel zusammenhängen, wird keine Garantieleistung gewährt.

Wir möchten daran erinnern, dass bei der Verwendung von Spülmitteln "TABS" die Salz- und die Klarspülernachfüllanzeige (nur für einige Modelle vorgesehen) überflüssig werden.

Falls Sie schlechte Spül- oder Trocknungsergebnisse verzeichnen sollten, empfehlen wir, zu den herkömmlichen Spülmitteln (Enthärtersalz, Klarspüler, Spülmittel in Pulverform) zurückzugreifen.

In diesem Fall sollten Sie

• die Salz- und Klarspülerbehälter erneut füllen;
- ein normales Spülprogramm ohne Geschirr durchführen.

Wir weisen daraufhin, dass das Enthärtersystem nach der Rückkehr zu herkömmlichen Spülmitteln mit separatem Einsatz von Enthärtersalz einige Spülgänge benötigen wird, um wieder optimal zu funktionieren.

DAS KLARSPÜLMITTEL

Das Klarspülmittel erleichtert die Trocknung des Geschirrs und vermeidet die Bildung von Flecken und matten Ablagerungen. Die benötigte Menge des Klarspülers wird beim letzten Spülen automatisch zugegeben, ein voller Behälter reicht für mehrere Male.

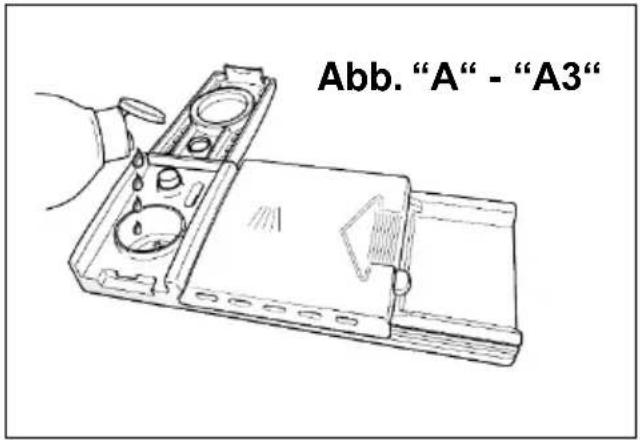

KLARSPÜLMITTEL EINFÜLLEN

In der Innentür links vom Spülmittelbehälter befindet sich der Klarspülmittelbehälter (Abb. "A" - "A3"). Zur Öffnung der Einfüllöffnung drücken Sie bitte den Deckel an der markierten Stelle nach unten und ziehen gleichzeitig den Deckel nach oben. Benutzen Sie nur Klarspülmittel für Geschirrspülautomaten. Bitte kontrollieren Sie regelmäßig den Füllstand des Klarspülmittels durch das Sichtfenster (C) auf dem Verschlussdeckel um ein gleich bleibend perfektes Spülergebnis zu gewährleisten.

VOLL

dunkel

LEER

hell

REGULIERUNG DER KLARSPÜLMITTELDOSIS 1 BIS 6

Die Regulierungsscheibe (D) liegt unter dem Verschluss und kann mit Hilfe einer Münze gedreht werden. Die empfohlene Position ist 4.

Der Kalkgehalt des Wassers kann zu Ablagerungen auf den Heizstäben führen und so das Trocknen beeinträchtigen.

Wenn das Geschirr gestreift erscheinen sollte, so ist eine niedrigere Position zu wählen und wenn es Flecken oder weiße Spuren aufweist, so wähle man eine höhere Position.

Das Filtersystem (Abb. A "4") besteht aus:

A. dem zentralen Filterkorb zum Auffangen von groben Teilchen;
B. dem Mikrofilter unterhalb der Siebplatte, der auch die kleinsten Schmutzpartikelchen auffängt und so eine optimale Spülung garantiert;
C. der Siebplatte zum ständigen Filtern des Spülwassers.

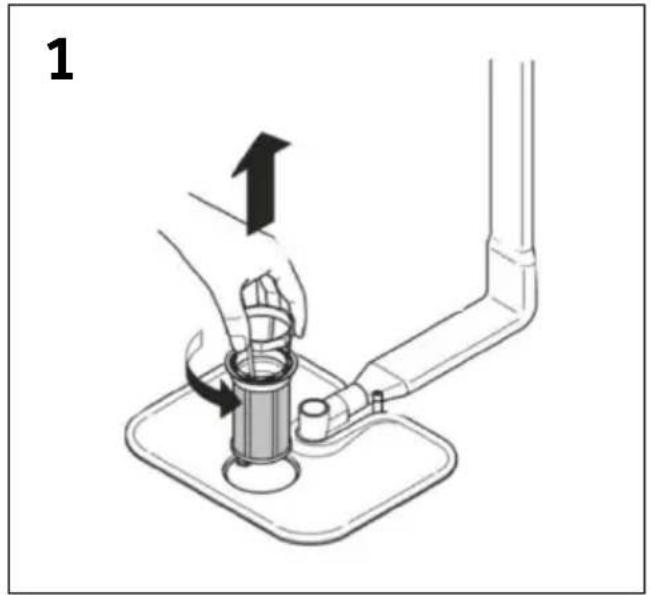

• Um stets beste Spülergebnisse zu erzielen, ist es ratsam, das Filtersystem vor jeder Benutzung zu kontrollieren und zu reinigen.
• Der Filtersatz läßt sich durch Drehen gegen den Uhrzeigersinn leicht herausziehen (Abb. 1).
• Der zentrale Filterkorb ist herausnehmbar, um die Reinigung zu erleichtern (Abb. 2).
• Ziehen Sie schließlich die Siebplatte aus der Bodenwanne heraus wie in der (Abb.3) ersichtlich. Spülen Sie alle Teile gründlich unter fließendem Wasser und reinigen Sie diese eventuell mit einer Bürste.
• Dank des selbstreinigenden Mikrofilters ist die Wartung reduziert, und die Überprüfung der Filteranlage braucht nur alle 14 Tage vorgenommen zu werden. Trotzdem ist es anzuraten, nach jeder Benutzung zu kontrollieren, ob der zentrale Filtersatz und die Siebplatte nicht verstopft sind.

ACHTUNG!

Versichern Sie sich nach der Reinigung der Filter, dass sie untereinander richtig befestigt sind und dass die Siebplatte genau in der Bodenwanne eingesetzt ist. Achten Sie darauf, den Filtereinsatz im Uhrzeigersinn in die Siebplatte wieder sorgfältig einzuführen. Ein ungenaues Einsetzen des Filtersatzes kann den Betrieb der Maschine beeinträchtigen.

Benutzen Sie die Spülmaschine niemals ohne Filter.

HINWEISE ZUR OPTIMIERUNG DER SPÜLERGEBNISSE

• Um optimale Spülresultate zu erhalten, sind erst die gröbsten Speisereste (z.B. Knochen, Gräten, Fleisch- oder Gemüsereste, Kaffeesatz, Obstschalen oder -kerne, Zahnstocher, Zigarettenasche usw.) vom Geschirrzu entfernen, da sie sich sonst im Filter, im Wasserablauf oder in den Sprüharmen festsetzen und so zu einer Reduzierung der Reinigungsqualität führen können.
• Das Geschirr braucht nicht vorgespült zu werden.
• Durch starkes Braten oder angebrannte Speisereste stark verkrustete Töpfe und Pfannen sollten vor dem eigentlichen Spülvorgang vorgeweicht werden.
• Töpfe und anderes Geschirr mit der Innenseite nach unten einordnen.
• Vermeiden Sie das Aufeinanderstapeln und ordnen Sie das Geschirr möglichst in den dafür vorgesehenen Ladebereichen. Eine korrekte Beladung verbessert das Spülergebnis.
• Kontrollieren Sie, ob sich nach dem Geschirreinfüllen die Sprüharme frei drehen lassen.
• Töpfe und anderes großes Geschirr mit sehr hartnäckigen oder angebrannten Speiseresten erst mit Wasser und Spülmittel einweichen.
• Beim Spülen von Silber ist folgendes zu beachten:

a) unmittelbar nach der Benutzung vorspülen, vor allem bei fetten Speiseresten (Majonnaise, Eier, Fisch usw.);

b) Silbergeschirr nicht mit Spülmittel beträufeln;

c) Kontakt mit anderen Metallen vermeiden.

HINWEISE ZUM SPAREN

Einen umweltfreundlichen und ökonomischen Gebrauch Ihres Gerätes schaffen.

- Der Verbrauch von Energie, Wasser, Spülmittel und Zeit ist optimal, wenn Sie die optimale Füllmenge beachten. Sparen Sie bis zu 50% Energie, indem Sie eine volle Ladung anstatt 2 halbe Ladungen waschen.

• Um zu sparen, sollte die Spülmaschine immer komplett befüllt werden, bevor gespült wird. Das Geschirr wird jeweils nach dem Essen in die Spülmaschine gefüllt, bis diese voll ist. Eventuell kann zwischen den Beladungen ein Vorspülprogramm durchgeführt werden, um die gröbsten Speisereste einzuweichen und zu entfernen.
• Bei nicht sehr verschmutztem Geschirr oder nicht voller Ladung wählen Sie das SPARPROGRAMM.
• Die effizientesten Programme bei Energie- und Wasserverbrauch sind für gewöhnlich die längeren Programme mit niedrigerer Temperatur.

SPÜLMASCHINENFESTES GESCHIRR

• Nicht alle Geschirrarten eignen sich zum Spülen in einer Spülmaschine. So dürfen z.B. Geschirrteile aus Kunststoff, Besteck mit Holz- oder Kunststoffgriffen, Töpfe mit Holzgriffen, Geschirr aus Aluminium, Bleikristall oder verbleitem Glas nur dann in die Maschine eingefüllt werden, wenn sie spülmaschinenfest sind.
• Bei manchen Geschirrarten kann das Dekor nach häufigerem Gebrauch verblassen. Vergewissern Sie sich, dass das Dekor spülmaschinenfest ist, indem Sie erst ein Geschirrteil einige Male in der Maschine spülen und es dann mit den übrigen Teilen auf seine Farbechtheit vergleichen.
• Spülen Sie Silberbesteck nicht zusammen mit Stahlbesteck, um eine chemische Reaktion der beiden Metalle zu vermeiden.

WICHTIG

Beim Kauf von neuem Geschirr vergewissern Sie sich immer, dass es spülmaschinenfest ist.

NÜTZLICHE HINWEISE

• Nach dem Programmende ist es empfehlenswert, erst den unteren Geschirrkorb herauszuziehen, damit keine Wassertropfen vom oberen zum unteren Korb herabtropfen.
• Bleibt das Geschirr nach dem Spülen noch eine gewisse Zeit im Gerät, sollte die Tür einen Spalt geöffnet werden. Das Trockenergebnis wird so verbessert.

Die richtige Wartung und Pflege Ihres Elektrogeräts kann seine Lebensdauer verlängern.

REINIGEN DER AUßENSEITE

• Das Gerät von der Stromversorgung trennen.
- Bitte benutzen Sie zur Reinigung des Gerätes von außen stets nur ein feuchtes Tuch und niemals Reinigungsund Scheuermittel.

REINIGUNG DES GERÄTEINNENRAUMS

• Der Innenbehälter bedarf keiner besonderen Reinigung.
• Bitte reinigen Sie die Türdichtungen regelmäßig mit einem feuchten Tuch, um evtl. anhaftende Lebensmittelreste und Klarspülerrückstände zu entfernen.
• Die Geschirrspüler-Reinigung wird empfohlen, um Kalkablagerungen und Schmutz zu entfernen. Wir empfehlen Ihnen regelmäßig ein Spülprogramm mit speziellem Geschirrspüler-Reiniger durchzuführen. Für alle Reinigungsvorgänge muss der Geschirrspüler leer sein.
• Sollte das Geschirr trotz regelmäßiger Reinigung der Filter schlechte Spülergebnisse aufweisen, überprüfen Sie, dass die Sprüharme (Abb. "A" - "A5") nicht von Schmutzpartikeln verstopft sind.

Sollte dies der Fall sein, reinigen Sie die Sprüharme wie folgt:

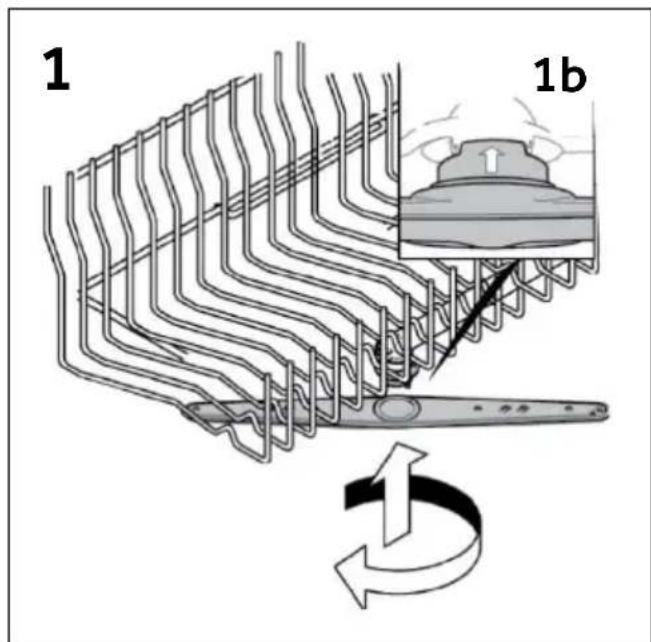

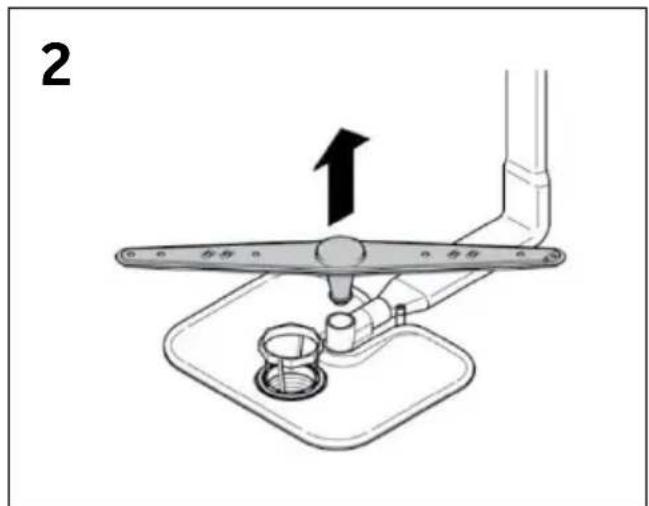

1) Um den oberen Sprüharm abzunehmen, drehen Sie ihn bis zur Stop-Position, die durch einen Pfeil gekennzeichnet ist (Abb. 1b). Drücken Sie den Sprüharm nach oben und drehen Sie ihn gleichzeitig im Uhrzeigersinn (Abb. 1). Um den Sprüharm wieder zu montieren, wiederholen Sie den Vorgang, drehen Sie ihn dabei jedoch gegen den Uhrzeigersinn. Der untere Sprüharm läßt sich durch einfaches Ziehen nach oben abnehmen (Abb. 2);

2) Spülen Sie die Sprüharme unter fließendem Wasser und befreien Sie diese von Speiseresten und sonstigen Rückständen; Verwenden Sie keine Utensilien oder Werkzeuge, die die Sprühköpfe beschädigen können.

3) Danach montieren Sie die beiden Sprüharme in das Gerät. Achten Sie beim oberen Sprüharm darauf, dass er bis zur Stop-Position gedreht wird und schrauben Sie ihn fest.

- Die Spülkammer und Innentür ist ebenfalls aus Edelstahl. Sollten hieran Oxidationserscheinungen auftreten, so sind diese z.B. durch eisenhaltiges Wasser hervorgerufen. - Die Flecken sind mit handelsüblichen Edelstahl-Reinigern zu entfernen (keine Stahlwolle benutzen).

1 1b

LÄNGERE NICHTBENUTZUNG

Es ist sehr wichtig, dass nach jedem Spülprogramm das Wasser abgedreht und die Spülmaschine über die Ein/Aus-Taste ausgeschaltet wird.

Wenn die Spülmaschine längere Zeit unbenutzt bleiben soll, empfehlen wir das folgende Vorgehen:

1. Um Fettreste zu entfernen, ein Spülprogramm ohne Geschirr aber mit Spülmittel laufen lassen.
2. Stecker aus der Steckdose ziehen.
3. Wasserhahn schließen.
4. Klarspülmittelbehälter füllen.
5. Tür ein wenig öffnen.
6. Halten Sie das Innengehäuse immer sauber.
7. Steht das Gerät in einem Raum mit Temperatur unter 0°C, so kann das Restwasser in den Schläuchen gefrieren. In diesem Fall sollte zuerst die Raumtemperatur erhöht und die Spülmaschine erst nach 24 Stunden in Betrieb gesetzt werden.

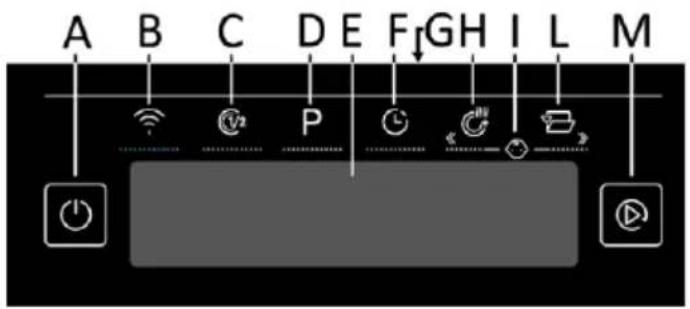

A	EIN/AUS-Taste
B	Taste "FERNSTEUERUNG (Wi Fi)"
C	Optionstaste "HALBE LADUNG"
D	Taste "PROGRAMMAUSWAHL"
E	ANZEIGE
F	Taste "EINSCHALTVERZÖGERUNG"

G	PROGRAMMLEGENDE
H	Optionstaste "EXTRA DRY"
I	H+L KINDERSICHERUNG
L	Optionstaste "OPEN DOOR"
M	Taste "STARTEN/ABBRECHEN"

TECHNISCHE DATEN

GRÖSSE

DATEN	FREISTEHEND		EINBAUMODELL
	MIT ARBEITSPLATTE	MIT ARBEITSPLATTE	DISPLAY SICHTBAR	DISPLAY UNSICHTBAR
Breite x Höhe x Tiefe (cm)	60 x 85 x 60,9	59,8 x 82 x 58	59,8 x 81,8 ÷ 89,8 x 57	59.8 x 81,8 ÷ 89.8 x 55
Tiefe bei geöffneter Tür (cm)	120	117	117	117

TECHNISCHE DATEN (Siehe Typenschild)

Gedecke (EN 50242)	12	13	14	15	16
Aufnahmefähigkeit inklusive Pfannen und Tellern	8 Personen	8 Personen	9 Personen	9 Personen	9 Personen
Wasserleitungsdruck (MPa)	Min.0,08 – Max. 0,8
Sicherung / Eingangsleistung / Netzspannung	Siehe Typenschild

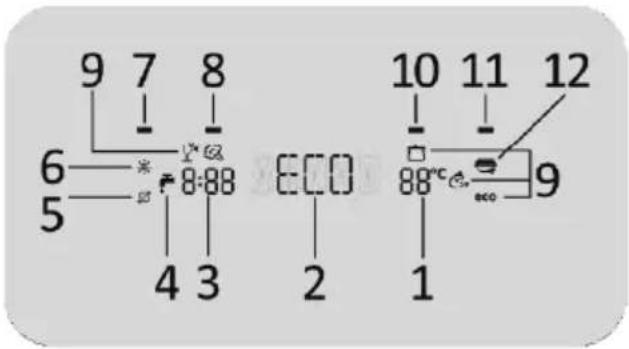

BESCHREIBUNG DER ANZEIGE

Die Anzeige informiert Sie ständig über den Betrieb des Geräts.

9 7 8 6 8:88 5 4 3 ECO 10 11 12 88°C eco 9 1

1) TEMPERATURANZEIGE

Zeigt die Spültemperatur des jeweils gewählten Programms an.

2) PROGRAMMANZEIGE

Zeigt das gewählte Spülprogramm an, gibt Informationen zu eingestellten Optionen, meldet eventuelle Störungen usw.

3) RESTZEITANZEIGE

Zeigt die Spülzeit für jedes gewählte Programm an und gibt die verbleibende Zeit bis zum Programmende an.

4) ANZEIGELEUCHTE WASSERVERSORGUNG ABGEDREHT

Zeigt einen Fehler beim Wasserzulauf zwischen Wasserhahn und Geschirrspüler an (siehe "FEHLERBEHEBUNG UND GARANTIE").

5) KONTROLLLEUCHTE "SALZ LEER"

6) KONTROLLLEUCHTE "KLARSPÜLER LEER"

7) KONTROLLLEUCHTE "WLAN-VERBINDUNG"

8) KONTROLLLEUCHTE OPTION "HALBE LADUNG" 1/2

9) PROGRAMMANZEIGELEUCHTEN

10) ANZEIGELEUCHTE OPTION "EXTRA DRY"

11) KONTROLLLEUCHTE OPTION "OPEN DOOR"

12) KONTROLLLEUCHTE OPTION "ZUSÄTZLICHES GESCHIRR"

WARNUNG

Wenn Sie die Anzeige in den ersten Sekunden nach dem Einstecken des Geräts berühren, kann der Selbstkalibrierungsvorgang unterbrochen und damit die einwandfreie Funktion des Geräts gefährdet werden. Ziehen Sie in diesem Fall den Stecker heraus und wiederholen Sie den Vorgang.

EIN/AUS-TASTE①

- Um das Gerät ein- und auszuschalten, drücken Sie die "EIN/AUS"-Taste (mindestens 3 Sekunden lang).

Denken Sie daran, das Gerät bei Programmende mit der EIN/AUS-Taste auszuschalten, dann den Stecker zu ziehen und die Wasserzufuhr zu schließen.

ERSTMALIGES EINSCHALTEN DES GERÄTS UND SPRACHE

• Schließen Sie die Maschine an die Stromversorgung an.
• Öffnen Sie die Türe, räumen Sie das Geschirr ein und schließen Sie die Türe wieder.
• Drücken Sie die "EIN/AUS"-Taste, und halten Sie sie zirka 3 Sekunden lang gedrückt.
• In dieser Phase sind nur die Tasten "OPEN DOOR", "EXTRA DRY" und "STARTEN/ABBRECHEN" aktiv. Die Meldung "HAIER" erscheint auf dem Display und alle Anzeigeleuchten gehen für 3 Sekunden an.
  • Die Meldung "ENGLISH" wird im Display angezeigt.
• Durch Drücken der Tasten "EXTRA DRY" und "OPEN DOOR" kann die gewünschte Sprache ausgewählt werden.
• Um die Sprachauswahl zu übernehmen, drücken Sie die Taste "STARTEN/ABBRECHEN". Unmittelbar danach läuft die Meldung "WILLKOMMEN" einmal über das Display und die Kontrollleuchten sind alle aus.
• Im Display wird "ECO" angezeigt.

WARNUNG

Wird die Maschine ohne Programmauswahl oder -start angeschaltet, schaltet sie sich nach 5 Minuten automatisch wieder aus.

MENÜ EINSTELLUNGEN

Die Spülmaschine ist werksseitig mit bestimmten Einstellungen eingestellt. Im Einstellungsmenü können Sie verschiedene Parameter für die Spülbedingungen festlegen.

Zugriff auf das Einstellungsmenü

Der Geschirrspüler muss IMMER ausgeschaltet sein, bevor Sie diesen Vorgang starten.

• Schalten Sie die Spülmaschine an, indem Sie die "EIN/AUS"-Taste zirka 3 Sekunden lang gedrückt halten.
• Halten Sie die Tasten "EIN/AUS" und "PROGRAMMAUSWAHL" zirka 5 Sekunden gedrückt.
• Im Display wird "EINSTELLUNGEN" angezeigt und die Anzeigeleuchten "EXTRA DRY" und "OPEN DOOR" gehen an.
• Durch Drücken der Taste "PROGRAMMAUSWAHL" lassen sich nacheinander die Parameter einstellen (SPRACHE → ENTKALKER → AKUSTISCHES SIGNAL → MEMO-FUNKTION).
• Das Anpassen der Parameter erfolgt durch Drücken der Tasten "EXTRA DRY" und "OPEN DOOR".
• Zum Anpassen des ENTKALKERS, siehe spezielles Kapitel im Handbuch.
• Zum Einstellen des AKUSTISCHEN SIGNALS, siehe spezieller Absatz.
• Zum Einstellen der MEMO-FUNKTION, siehe spezieller Absatz.

ERNEUTES EINSCHALTEN DES GERÄTS

Drücken Sie die Taste STARTEN/ABBRECHEN; auf dem Display wird das Programm "ECO" angezeigt.

Wenn der Memo-Modus aktiviert ist, wird das zuletzt verwendete Programm auf dem Display angezeigt.

ÄNDERN DER SPRACHE

• Drücken Sie fünf Sekunden lang gleichzeitig die Tasten "HALBE LADUNG" und "EXTRA DRY".
• Im Display wird "ENGLISH" angezeigt.
• Führen Sie die im Abschnitt "SPRACHEINSTELLUNG" beschriebenen Schritte aus.

WARNUNG

Dieser Vorgang löscht alle gespeicherten Einstellungen, und das Gerät wird auf die Werkseinstellungen zurückgesetzt.

PROGRAMMEINSTELLUNGEN

• Öffnen Sie die Tür und räumen Sie verschmutztes Geschirr in das Gerät.
• Im Display wird entweder das Programm "ECO" oder das zuvor gespeicherte Programm angezeigt.

• Die Programmdauer wird links, die Programmtemperatur rechts vom Quadrat angezeigt.
- Wählen Sie das gewünschte Programm durch mehrmaliges Drücken der Taste "PROGRAMMAUSWAHL" aus.
- Bei der Aktivierung bestimmter Programme leuchten im Display Symbole auf.
- Drücken Sie zur Auswahl einer Option die dazugehörige Taste (die dazugehörige Anzeigeleuchte geht an).
- Drücken Sie die Taste "STARTEN/ABBRECHEN".

Wenn die Tür geschlossen ist, ertönt ein Signalton und das Programm startet automatisch. Das Display zeigt die verbleibende Zeit bis zum Programmende.

Warten Sie nach dem Einschalten des Geschirrspülers ein paar Sekunden, bis das Programm anläuft.

"AUTOMATIK"-PROGRAMME

Modelle mit Smart Loading Sensor (Nur bei einigen Modellen)

Das Programm "AUTO SENSOR" verwendet aufgrund eines Algorithmus, der den Verschmutzungsgrad des Geschirrs in Echtzeit analysiert, automatisch die ideale Temperatur und Spüldauer, was Wasser- und Stromverbrauch optimiert.

Modelle mit Schmutzsensor (Nur bei einigen Modellen)

Der Geschirrspüler ist mit einem Schmutzsensor ausgestattet, der in der Lage ist, die Wassertrübung während aller "AUTOMATIK"-Programmphasen zu analysieren (siehe Programmlegende). Dank dieser Vorrichtung werden die Parameter des Spülzyklus automatisch an die tatsächliche Schmutzmenge auf dem Geschirr angepasst. Das liegt daran, dass die Wassertrübung mit dem Verschmutzungsgrad des Geschirrs zusammenhängt. So werden hervorragende Spülergebnisse bei gleichzeitiger Optimierung des Wasser- und Energieverbrauchs gewährleistet.

"IMPULS"-PROGRAMME

Die "IMPULS"-Programme verwenden eine Impulsspültechnologie, die den Verbrauch und den Lärmpegel reduziert und die Leistung verbessert.

Das "intermittierende" Arbeiten der Spülpumpe ist KEINE Fehlfunktion; es ist ein Merkmal des Impulsspülens und sollte daher als normaler Programmbestandteil betrachtet werden.

"ZUSÄTZLICHES GESCHIRR" 🚫 (MÖGLICHKEIT DES HINZUFÜGENS VON GESCHIRR NACH DEM START DES PROGRAMMS)

Wenn das Programm startet, sollten Sie die Tür erst dann öffnen und weiteres Geschirr hinzufügen, wenn die Kontrollleuchte ZUSÄTZLICHES GESCHIRR an ist. Das Gerät stoppt automatisch und die verbleibende Zeit bis zum Programmende blinkt auf dem Display. Schließen Sie die Tür, ohne eine Taste zu drücken. Das Programm wird dort fortgesetzt, wo es aufgehört hat. Wenn die zugehörige Kontrollleuchte erlischt, ist es nicht mehr ratsam, weiteres Geschirr hinzuzufügen.

Öffnen Sie die Tür langsam und vorsichtig, um nicht durch Spritzwasser nass zu werden.

Es wird dringend davon abgeraten, Geschirr hinzuzufügen, nachdem die Kontrollleuchte ZUSÄTZLICHES GESCHIRR erloschen ist, da dies die Spülleistung beeinträchtigen könnte.

WARNUNG

Wenn Sie die Tür während des Spülens öffnen, weist Sie ein intermittierendes Tonsignal darauf hin, dass der Trocknungszyklus noch nicht beendet ist.

ÄNDERUNG EINES LAUFENDEN PROGRAMMS

Verfahren Sie wie folgt, um ein laufendes Programm zu ändern oder abzubrechen:

• Halten Sie die Taste "STARTEN/ABBRECHEN" mindestens 3-Sekunden lang gedrückt. Auf dem Display wird "RESET" und es ertönen akustische Signale.
  • Das laufende Programm wird abgebrochen.
• Jetzt kann über die Taste "PROGRAMMAUSWAHL" ein neues Programm eingestellt werden.

WARNUNG

Bevor Sie ein neues Programm starten, sollten Sie prüfen, ob sich noch Spülmittel in der Dosiereinheit befindet. Füllen Sie bei Bedarf Spülmittel nach. Sollte es während des Betriebs des Geschirrspülers zu einer Unterbrechung der Stromversorgung kommen, speichert ein spezieller Speicher das gewählte Programm, und wenn die Stromversorgung wiederhergestellt ist, wird es an der Stelle fortgesetzt, an der es unterbrochen wurde.

PROGRAMMBETRIEB (nur bei freistehenden Modellen)

Während ein Programm läuft, zeigt das Display den Namen des gewählten Programms, die zugehörige Temperatur und die verbleibende Zeit bis zum Programmende an, die automatisch aktualisiert wird.

PROGRAMMENDE

Ein 5-Sekunden-Signal ertönt (falls nicht stummgeschaltet) dreimal im Abstand von 30 Sekunden, um zu signalisieren, dass das Programm beendet ist.

Nur für Modelle mit der Option "OPEN DOOR" wird während der Trockenphase die Türe automatisch geöffnet, und Sie müssen bis zum Ende des Spülgangs warten, bevor Sie das Geschirr ausräumen können.

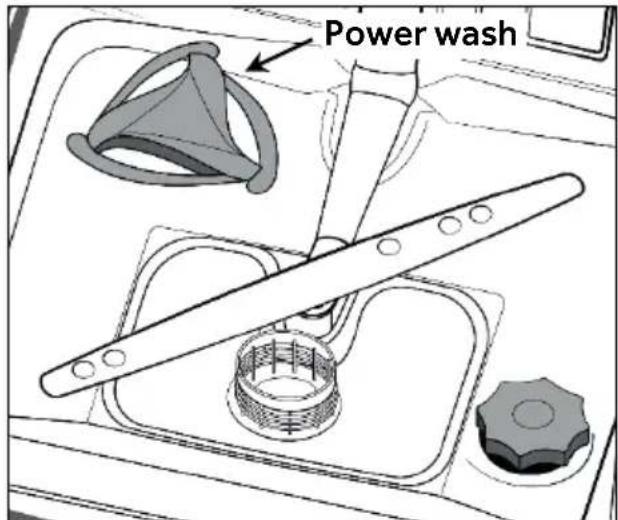

POWER WASH (nur bei einigen Modellen)

Bei einigen Programmen (siehe Programmtabelle) wird auch der dritte POWER WASH Spülarm aktiviert, der sich unten im Geschirrspüler befindet. Diese Funktion ist ideal für die Reinigung von stark verschmutztem Geschirr oder Kochgeschirr, das dazu direkt in den Korb oberhalb des POWER WASH-Arms geräumt wird.

Mit den Optionstasten stehen Ihnen weitere Spüloptionen zur Verfügung, mit denen Sie die Programme individuell anpassen können (siehe Tabelle in Kapitel 17 für eine Liste der Programme, bei denen jede Option aktiviert werden kann). Optionen werden vor dem Programmstart mit den entsprechenden Tasten aktiviert (oder deaktiviert). Die entsprechenden Kontrollleuchten erscheinen (oder verschwinden) auf dem Display. Die Optionstaste sollte aktiviert werden, nachdem Sie das Programm ausgewählt haben.

Wenn eine Option ausgewählt wird, die nicht mit dem gewählten Programm kompatibel ist, blinkt die Optionsanzeige zuerst und erlischt dann.

TASTE "OPEN DOOR" "AUTOMATISCHE TÜRÖFFNUNG" (Nur bei einigen Modellen)

Diese Option aktiviert eine spezielle Vorrichtung, die die Tür während oder am Ende des Trocknens um einige Zentimeter öffnet (je nach Programm). Dies gewährleistet eine natürliche und effiziente Trocknung des Geschirrs. Die Dauer des gewählten Programms ändert sich automatisch, um die optimale Temperatur für den Spülzyklus zu erhalten; dies reduziert den Energieverbrauch erheblich. Durch die automatische Türöffnung während der letzten Trocknungsphase kann die Luft zirkulieren, wodurch die Gefahr schlechter Gerüche beseitigt wird.

Wenn sich die Tür öffnet, wird die Meldung "OPEN DOOR" auf dem Display angezeigt.

Diese Option wird im Programm "ECO" automatisch aktiviert. Sie kann in jedem Fall deaktiviert werden. Die Funktion "OPEN DOOR" ist nicht bei den Programmen "RAPID 24", "RAPID 39" und "VORSPÜLEN" verfügbar.

WARNUNG

Wenn diese Option ausgewählt ist, dürfen Sie die Tür auf keinen Fall am Öffnen hindern oder sie gewaltsam schließen, da dies den Mechanismus beschädigen würde. Stellen Sie sicher, dass vor der Tür ausreichend freier Platz vorhanden ist, und warten Sie vor dem Schließen, bis die Öffnungsvorrichtung ihre Tätigkeit beendet hat.

TASTE "HALBE LADUNG" ©1/2

Wenn Sie nur wenig Geschirr (z. B. Gläser, Tassen, Teller) spülen müssen, können Sie die Option "HALBE LADUNG" aktivieren. Auf diese Weise können Sie Wasser, Energie und Zeit sparen. Verwenden Sie bei der Option "HALBE LADUNG" weniger Reiniger als für eine volle Ladung.

TASTE "EXTRA DRY" (Nur bei einigen Modellen)

Mit dieser Option können Sie die höchste Effizienz beim Trocknen erreichen, indem Sie die Wassertemperatur während der letzten Programmphase erhöhen.

KONTROLLLEUCHTE "SALZ LEER"

Wenn die Kontrollleuchte aufleuchtet, füllen Sie Salz im Salzbehälter nach.

KONTROLLLEUCHTE "KLARSPÜLER

LEER"

Wenn die Kontrollleuchte aufleuchtet, ist der Klarspüler verbraucht und muss nachgefüllt werden.

TASTE "EINSCHALTVERZÖGERUNG"

Die Startzeit des Geschirrspülers kann über diese Taste eingestellt und von 00:30 bis 23:30 Stunden verzögert werden. Verfahren Sie wie folgt, um einen verzögerten Start einzustellen:

• Drücken Sie die Taste "EINSCHALTVERZÖGERUNG" ("0:00" wird auf dem Display angezeigt).
• Drücken Sie die Taste erneut, um die Verzögerung zu erhöhen (bei jedem Drücken wird die Verzögerung um 30 Min. erhöht, bis zu einem Maximum von 23:30).

Wenn Sie keinen verzögerten Start wünschen, drücken Sie die Taste

"EINSCHALTVERZÖGERUNG" so oft, bis 0:00 auf dem Display erscheint (das Gerät startet dann sofort).

- Drücken Sie die "STARTEN/ABBRECHEN"-Taste, um den Countdown zu starten. Das Display zeigt die verbleibende Zeit bis zum Programmende. Nach dem Countdown wird das Programm automatisch gestartet.

(Nur bei freistehenden Modellen) Die Länge des gewählten Programms wird auf dem Display angezeigt. Am Ende des Countdowns startet das Programm automatisch und die Länge des gewählten Programms wird auf dem Display angezeigt.

Verfahren Sie wie folgt, um einen verzögerten Start abzubrechen:

• Halten Sie die Taste "STARTEN/ABBRECHEN" mindestens 3-Sekunden lang gedrückt. Auf dem Display wird "00" angezeigt, außerdem "RESET" und esertönen akustische Signale.
• Der verzögerte Start und das gewählte Programm werden abgebrochen. Auf dem Display wird das Programm "ECO" oder das zuvor gespeicherte Programm angezeigt.

- Um den Geschirrspüler zu starten, müssen an dieser Stelle ein neues Programm und eventuelle Optionstasten ausgewählt werden, wie im Abschnitt "PROGRAMMAUS-WAHL" beschrieben.

STUMMSCHALTUNG SIGNAL AM PROGRAMMENDE

Das Produkt ist werksseitig mit aktiviertem Audiosignal eingestellt.

Das Audiosignal kann wie folgt stummgeschaltet werden:

Der Geschirrspüler muss IMMER ausgeschaltet sein, bevor Sie diesen Vorgang starten.

1. Halten Sie die Taste "PROGRAMMAUSWAHL" gedrückt und schalten Sie gleichzeitig den Geschirrspüler mit der Taste "EIN/AUS" ein.
2. Im Display wird "EINSTELLUNGEN" angezeigt.
3. Drücken Sie die Taste "PROGRAMMAUS-WAHL", bis "AKUSTISCHES SIGNAL" auf dem Display erscheint.
4. Drücken Sie dann entweder die Taste "HALBE LADUNG" oder "EXTRA DRY", um den Wert von JA auf NEIN zu ändern.
5. Schalten Sie die Spülmaschine aus, indem Sie die Taste "EIN/AUS" drücken und bestätigen Sie damit die neue Einstellung.

Befolgen Sie dieselbe Vorgehensweise, um den Alarm erneut einzustellen.

MEMO-FUNKTION (Speichern des zuletzt verwendeten Programms)

1. Halten Sie die Taste "PROGRAMMAUSWAHL" gedrückt und schalten Sie gleichzeitig den Geschirrspüler mit der Taste "EIN/AUS" ein.
2. Im Display wird "EINSTELLUNGEN" angezeigt.
3. Drücken Sie die Taste "PROGRAMMAUS-WAHL", bis "MEMO-FUNKTION" auf dem Display erscheint.
4. Drücken Sie dann entweder die Taste "HALBE LADUNG" oder "EXTRA DRY", um das Programm zu wechseln.
5. Schalten Sie die Spülmaschine aus, indem Sie die Taste "EIN/AUS" drücken und bestätigen Sie damit die neue Einstellung.

Befolgen Sie dieselbe Vorgehensweise, um das gespeicherte Programm zu ändern.

AKTIVIEREN ODER DEAKTIVIEREN DES DEMO-MODUS (ausschließlich in Geschäften zu verwenden)

Aktivieren

Der Geschirrspüler muss IMMER ausgeschaltet sein, bevor Sie diesen Vorgang starten

1. Gerät über die EIN/AUS-Taste anschalten.
2. Drücken Sie 5 Sekunden lang gleichzeitig die Tasten "PROGRAMMAUSWAHL" und "EINSCHALTVERZÖGERUNG".
3. Im Display wird "DEMOMODUS EIN" angezeigt.
4. Wenn 30 Sekunden lang keine Taste gedrückt wird, startet das Programm und simuliert den Start eines Spülprogramms.

Die Optionen PROGRAMMAUSWAHL/EXTRA DRY/EINSCHALTVERZÖGERUNG sind aktiviert, und durch Drücken dieser Tasten können Sie die Funktion des Produkts simulieren, ohne einen Spülvorgang zu starten.

Deaktivieren des "Demo-Modus"

WARNUNG

Wenn das Gerät nach der Installation korrekt funktioniert, aber das Programm beim Drücken der Starttaste nicht startet, wurde der "Demo-Modus" möglicherweise nicht deaktiviert.

Der Geschirrspüler muss IMMER ausgeschaltet sein, bevor Sie diesen Vorgang starten.

1. Gerät über die EIN/AUS-Taste anschalten.
2. Drücken Sie 5 Sekunden lang gleichzeitig die Tasten "PROGRAMMAUSWAHL" und "EINSCHALTVERZÖGERUNG".
3. Im Display wird "DEMOMODUS AUS" angezeigt.
4. Schalten Sie das Gerät aus.

KINDERSICHERUNG

• Türe schließen.
• Gerät einschalten.
• Durch gleichzeitiges Drücken der Tasten "EXTRA DRY" und "OPEN DOOR" für ca. 3 Sekunden können Sie alle Tasten sperren. Auf diese Weise können Sie unerwünschte oder versehentliche Änderungen verhindern.
• Die Tastensperre kann durch einfaches erneutes Drücken der Tasten "EXTRA DRY" und "OPEN DOOR" oder durch Ausschalten des Geräts aufgehoben werden.

Sollte der Strom ausfallen, während der Geschirrspüler läuft, speichert eine spezielle Speicherfunktion die Einstellungen, und wenn die Stromversorgung wiederhergestellt ist, setzt das Gerät das Programm dort fort, wo es abgebrochen wurde.

Dieses Gerät ist mit einer WiFi-Technologie ausgestattet, wodurch es über eine App ferngesteuert werden kann.

GERÄTEPAARUNG (AUF APP)

- Laden Sie die hOn-App auf Ihr Gerät, indem Sie folgenden QR-Code scannen:

Oder gehen sie zu diesem Link: go.haier-europe.com/download-app

Die hOn -App steht für Android- und iOS-Tablets und Smartphones zur Verfügung.

Detaillierte Infos zu den WiFi-Funktionen finden Sie im Menü der App im DEMO-Modus.

- Prüfen Sie, ob Ihr Smartphone/Tablet mit Ihrem WLAN-Netzwerk zu Hause verbunden ist.

Ihr Wi-Fi zu Hause muss einen Frequenzbereich von 2.4 GHz haben. Sie können das Gerät nicht konfigurieren, wenn Ihr Heimnetzwerk auf 5-GHz eingestellt ist.

• Aktivieren Sie BLUETOOTH an Ihrem Smartphone/Tablet falls verfügbar).
• Öffnen Sie die App, erstellen Sie Ihr Benutzerprofil (oder melden Sie sich an, wenn Sie bereits eins haben), und koppeln Sie das Gerät gemäß der Anweisungen im Gerätedisplay oder nach den Anweisungen in der mitgelieferten "Schnellanleitung".
• Wenn die App Sie dazu auffordert, schalten Sie die Spülmaschine an, indem Sie die EIN/AUS-Taste 3 Sekunden lang drücken.
• Drücken Sie die Taste "FERNSTEUERUNG" 3 Sekunden lang. → Die Nachricht "REGISTRIERUNG" scrollt über das Display und die Anzeigeleuchte "Wi-Fi" geht aus.
• Halten Sie innerhalb von 60 Sekunden die Taste "VERZÖGERTER START" 3 Sekunden lang gedrückt. Die Meldung "EASY" wird 5 Minuten lang angezeigt, die WLAN-Anzeigeleuchte

beginnt, dreimal langsam zu blinken und geht dann zwei Sekunden lang aus.

- Geben Sie in der App das Passwort Ihres WLANs zu Hause ein und schließen Sie den Vorgang ab.

Kopplung erfolgreich abgeschlossen

• Die Nachricht "VERBUNDEN" wird einmalig auf dem Display angezeigt, danach wird die Meldung "FERNSTEUERUNG" angezeigt und die Anzeigeleuchte "Wi-Fi" bleibt an.
• Jetzt können Sie die Maschine über die App bedienen.

Kopplung nicht erfolgreich abgeschlossen

Wenn die Kopplung fehlschlägt (oder innerhalb von 5 Minuten nicht funktioniert):

• Wird im Display "ERNEUT VERSUCHEN" angezeigt.
  • Die Spülmaschine wird nicht verbunden.
  • Wiederholen Sie die Kopplung über die App.

WLAN ZURÜCKSETZEN

Wenn es Probleme mit dem Heimnetzwerk gibt oder Sie die Einstellung des Routers geändert haben (zum Beispiel den Namen/das Kennwort des Netzwerks geändert, Provider gewechselt usw.), wiederholen Sie den Kopplungsvorgang entweder, indem Sie das Produkt aus der App löschen oder indem Sie die Anmeldedaten des WLANs in den Geräteeinstellungen in der App ändern.

AKTIVIEREN DER FERNSTEUERUNG

Wenn Sie das Gerät remote bedienen möchten:

• Prüfen Sie, ob der Router eingeschaltet und mit dem Internet verbunden ist.
• Räumen Sie die Spülmaschine ein, befüllen Sie sie mit Geschirrreiniger und schließen Sie die Tür.
• Schalten Sie das Gerät über die EIN/AUS-Taste an.

- Halten Sie die Taste FERNSTEUERUNG 1 Sekunde lang gedrückt.

- Die WiFi-Anzeige leuchtet auf und die Meldung "FERNSTEUERUNG EIN" wird im Display angezeigt.

• Die Tasten und Schaltflächen auf dem Bedienfeld werden deaktiviert.

• Nur die Tasten FERNSTEUERUNG,
EIN/AUS und STARTEN/ABBRECHEN bleiben aktiviert.
- Das Gerät kann jetzt über die App gesteuert werden.

DEAKTIVIEREN DER FERNSTEUERUNG

• Um den Modus FERNSTEUERUNG
während einem Spülgang zu beenden, drücken Sie eine Sekunde lang die Taste
FERNSTEUERUNG am Gerät. Die WiFi-Anzeige blinkt und die Meldung
"FERNSTEUERUNG AUS" wird im Display angezeigt. Dadurch wird das Bedienfeld des Geräts aktiviert. Der Spülgang geht normal weiter.
- Um die Fernsteuerung über die App erneut zu aktivieren, drücken Sie die Taste
FERNSTEUERUNG erneut eine Sekunde lang und lassen Sie die Tür geschlossen. Die WiFi-Anzeige leuchtet auf und die Meldung "FERNSTEUERUNG EIN" wird im Display angezeigt. Die Tasten und Schaltflächen auf dem Bedienfeld werden deaktiviert. Nur die
Tasten FERNSTEUERUNG, EIN/AUS und STARTEN/ABBRECHEN bleiben aktiviert.

Wird das Gerät entweder über die EIN/AUS-Taste oder aufgrund eines Stromausfalls aus- und dann wieder eingeschaltet wenn die FERNSTEUERUNG aktiviert ist und ein Spülprogramm läuft, wird das Programm ab dem Zeitpunkt der Unterbrechung fortgesetzt.

In diesem Fall wird die Funktion "FERNSTEUERUNG" deaktiviert.

Beim Öffnen der Tür wird jegliche FERNSTEUERUNG deaktiviert. Schließen Sie die Tür, um das Gerät erneut über die App bedienen zu können.

Eine weitere Möglichkeit, den Fernsteuerungsmodus zu beenden

• Drücken Sie drei Sekunden lang die Taste STARTEN/ABBRECHEN Laufende
  Programme werden beendet und das Gerät
  verlässt den Modus FERNSTEUERUNG
  Über das Bedienfeld kann jetzt ein neues Spülprogramm eingestellt werden.

ANZEIGELEUCHTE WIFI-VERBINDUNG

Diese Anzeigeleuchte zeigt den Verbindungsstatus an:

• AN: Fernsteuerung aktiviert.
• BLINKT LANGSAM: Fernsteuerung deaktiviert.
• BLINKT 3 SEKUNDEN LANG SCHNELL, DANN AUS: Das Gerät kann sich nicht mit dem Wi-Fi-Netzwerk verbinden oder es wurde noch nicht mit der App gekoppelt.
• DREIMAL LANGSAMES BLINKEN, DANN ZWEI SEKUNDEN AUS: Zurücksetzen des Wi-Fi-Netzwerks (während der Verbindung mit der App).
• EINE SEKUNDE EIN, DREI SEKUNDEN AUS: Die Tür ist offen, und die Fernsteuerung kann nicht aktiviert werden.

PROGRAMM				BESCHREIBUNG
P1	ECO	ECO		Programm für normal verschmutztes Geschirr (das effizienteste Programm, was Energie- und Wasserverbrauch für diese Art von Geschirr betrifft).Programm genormt nach EN 50242.
P2	STEAM	STEAM PLUS		Programm mit abwechselndem Einsatz von Wasserstrahlen und Dampf. Wirksam beim Aufweichen und Entfernen von eingetrocknetem Schmutz und Bakterien, ohne dass Töpfe und Geschirr vorgespült werden müssen.
P3		AUTO	UNIVERSAL	Einmal am Tag - für normal verschmutzte Pfannen und alle anderen Gegenstände, die sich den Tag über zum Spülen angesammelt haben.
P4	39min	RAPID 39'		Wash&Dry Schnellprogramm der Klasse A. Geeignet zum Spülen von Geschirr mit bis zu acht Gedecken.(Dauer: 39 min)
P5	29min	RAPID 29'		Superschnelles Programm für Geschirr, das sofort nach dem Essen gespült werden soll. Spülladung: 6 Gedecke. (Dauer: 29 min)
P6		VORSPÜLEN		Kurzer Vorspülgang, für Gedecke, die nach dem Frühstück oder Mittagessen in der Maschine bleiben, und erst später gespült werden sollen.
P7		HYGIENE+		Ein antibakterielles Programm, das (sogar stark verschmutztes) Geschirr, Babyflaschen und vieles mehr spült und desinfiziert.
P8		INTENSIV-SCHNELLSPÜLGANG		Spült stark verschmutztes Geschirr schnell sauber.
P9		AUTO	UNIVERSAL PLUS	Für das tägliche Geschirrspülen. Zwei Spülgänge zum Schluss sorgen für hohe Hygiene und Sauberkeit.
P10		AUTO	AUTO SENSOR	Schnelles Programm, für "normal" verschmutztes Geschirr - vorgesehen für häufiges Spülen und normale Beladung. Dieses Programm wird dank eines intelligentes Sensors optimiert, der die Waschparameter an die tatsächliche Geschirrmenge anpasst.
P11		ULTRA SILENCE		Mit dem neuen Silent-Programm werden die Geräusche der Spülmaschine auf ein Minimum reduziert.Speziell entwickeltes Programm, das die maximale Leistung des innovativen Inverter-Motors optimal nutzt.
P12		KRISTALL		Geeignet für empfindliches Geschirr und Gläser. Auch für weniger verschmutztes Geschirr, außer Pfannen.

Programme mit Vorspülen
Bei Programmen mit Vorspülen ist es ratsam, eine zweite Dosis Spülmittel (max. 10 g) direkt in die Maschinezu geben.

PROGRAMM

Spülmittel zum Einweichen (Vorspülen)

"IMPULS" - Programme

"AUTOMATIK" - Programme

"POWER WASH" aktiv

Spültemperatur (°C)

Durchschnittliche Spüldauer1 (min.)

Optionen

Taste "OPEN DOOR"

Taste "HALBE LADUNG"

Taste "EXTRA DRY"

P1

ECO

ECO

●

■

-

-

45

225

JA

JA

JA

P2

STEAM

STEAM PLUS

●

■

-

-

75

156

JA

JA

JA

P3

AUTO

UNIVERSAL

-

■

▲

◆

50 - 60

145 - 160

JA

JA

JA

P4

39min

RAPID 39'

-

-

-

◆

60

39

K.A.

K.A.

K.A.

P5

29min

RAPID 29'

-

-

-

◆

50

29

K.A.

K.A.

K.A.

P6

VORSPÜLEN

-

-

-

-

-

5

K.A.

K.A.

K.A.

P7

HYGIENE+

●

-

-

◆

75

156

JA

K.A.

JA

P8

INTENSIV-SCHNELLSPÜLGANG

●

■

-

-

65

110

JA

JA

JA

P9

AUTO

UNIVERSAL PLUS

-

-

▲

◆

65 - 75

140 - 155

JA

K.A.

JA

P10

AUTO

AUTO SENSOR

-

■

▲

-

45 - 55

115 - 125

JA

JA

JA

P11

ULTRA SILENCE

-

-

-

-

55

255

JA

K.A.

K.A.

P12

KRISTALL

-

■

-

-

45

115

JA

JA

JA

● = Spülmittel zum Einweichen (Vorspülen)

Bei Heißwasser wird die Restzeit bis zum Programmende automatisch angezeigt, während das Programm läuft.

* Die Werte wurden in einem Labor gemäß der europäischen Norm EN 50242 gemessen (der Verbrauch kann je nach Einsatzbedingungen variieren).

^2 "Die "Automatik"-Programme wurden dank eines Schmutzsensors optimiert, der die Spülparameter an den Grad der Verschmutzung des Geschirrs anpasst.

Je nach Versorgungsquelle enthält Wasser unterschiedliche Mengen an Kalk und Mineralien, die sich als weiße Ablagerungen und Flecken auf dem Geschirr absetzen. Je höher der Anteil dieser Mineralien im Wasser, desto härter ist es. Die Spülmaschine enthält eine Wasserenthärtereinheit, die das beim Spülen verwendete Wasser durch spezielle Salze enthärtet. Den Härtegrad Ihres Wassers können Sie bei Ihrem Wasserwerk erfragen.

EINSTELLEN DES WASSERENTHÄRTERS

Der Wasserenthärter kann Wasser mit einem Härtegrad von bis zu 90 °fH (französische Härtegrade) oder 50 °dH (deutsche Härtegrade) über acht Einstellungen enthärten. Die Einstellungen sind in der folgenden Tabelle neben dem entsprechenden Härtegrad angegeben.

Stufe	Wasserhärte		Verwendung von Salz	Einstellung Wasserenthärter
	°fH (französische Härtegrade)	°dH (deutsche Härtegrade)
0	0-5	0-3	NO	S0
1	6-10	4-6	JA	S1
2	11-20	7-11	JA	S2
3	21-30	12-16	JA	S3
4*	31-40	17-22	JA	S4
5	41-50	23-27	JA	S5
6	51-60	28-33	JA	S6
7	61-90	34-50	JA	S7

* Die Wasserenthärtereinheit ist werksseitig auf Stufe 4 (S4) eingestellt, da dies dem Wasserhärtegrad der meisten Benutzer entspricht.

Stellen Sie die Wasserenthärtereinheit entsprechend des Härtegrades Ihres Wassers wie folgt ein:

Vor dem Einstellen muss die Spülmaschine IMMER ausgeschaltet sein.

1. Halten Sie die Taste "PROGRAMMAUS-WAHL" gedrückt und schalten Sie gleichzeitig den Geschirrspüler ein, indem Sie die Taste "EIN/AUS" 5 Sekunden gedrückt halten.
2. Im Display wird "SETUP" angezeigt.
3. Drücken Sie die Taste "PROGRAMMAUS-WAHL", bis auf dem Display "SOFTENER" (Wasserenthärter) angezeigt wird.
4. Drücken Sie dann entweder die Taste EXTRA DRY oder OPEN DOOR um den Wert von S0 auf S7 zu ändern.
5. Schalten Sie die Spülmaschine aus, indem Sie die Taste "EIN/AUS" drücken und bestätigen Sie damit die neue Einstellung.

Um die Einstellung des Wasserenthärters erneut zu ändern, befolgen Sie dieselbe Vorgehensweise.

ACHTUNG!

Wenn Sie den Vorgang nicht abschließen können, schalten Sie die Spülmaschine über die Taste "EIN/AUS" aus und beginnen Sie den Vorgang von vorne (SCHRITT 1).

Wenn Sie den Eindruck haben, dass die Spülmaschine nicht richtig funktioniert, finden Sie in der unten stehenden Schnellanleitung praktische Tipps zur Behebung der häufigsten Fehler. Bleibt das Problem weiterhin bestehen oder kehrt es wieder, kontaktieren Sie das technische Kundendienstzentrum.

FEHLERBERICHTE

• Modelle mit Display: Fehler werden als Buchstabe "E", gefolgt von einer Zahl (z.B. Fehler 2 = E2) und einem kurzen Audiosignal gemeldet.
• Geräte ohne Display: die Störung wird angezeigt, indem die LED so häufig blinken, wie es dem Fehlercode entspricht, gefolgt von einer Pause von 5 Sekunden (Beispiel: Error 2 = 2 x Blinken - Pause - 2 x Blinken - usw...).

ANGEZEIGTER FEHLER	BEDEUTUNG UND LÖSUNGEN
"WASSER PRÜFEN" und ein kurzes Audiosignal (nur bei einigen Modellen).E2 (mit Display) und ein kurzes Audiosignal	Die Spülmaschine füllt sich nicht mit WasserPrüfen Sie, ob die Wasserzufuhr geöffnet ist.Prüfen Sie, ob der Wasserschlauch geknickt oder eingeklemmt ist.Prüfen Sie, ob sich der Ablaufschlauch auf der richtigen Höhe befindet (siehe Abschnitt Installation).Schließen Sie die Wasserzufuhr. Schrauben Sie den Wasserzufuhrschlauch von der Rückseite der Spülmaschine ab und prüfen Sie, ob der "Sandfilter" nicht verstopft ist.
E3 (mit Display) und ein kurzes Audiosignal	Die Spülmaschine pumpt kein Wasser abPrüfen Sie, ob der Abwasserschlauch geknickt, eingeklemmt oder blockiert oder ob der Filter verstopft ist.Prüfen Sie, ob das Siphon verstopft ist.
E4 (mit Display) und ein kurzes Audiosignal	Wasser läuft ausPrüfen Sie, ob der Abwasserschlauch geknickt, eingeklemmt oder blockiert oder ob der Filter verstopft ist.Prüfen Sie, ob das Siphon verstopft ist.
E8-Ei (mit Display) und ein kurzes Audiosignal	Das Wasserheizelement funktioniert nicht richtig oder die Filterplatte ist verstopftReinigen Sie die Filterplatte.
Alle anderen Codes (mit Display)	Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose. Schalten Sie das Gerät wieder ein und starten Sie ein Programm. Wenn der Fehler erneut auftritt, wenden Sie sich bitte an ein autorisiertes Kunden-Service-Center.

NUR MODELLE OHNE DISPLAY

Wenn Fehlfunktionen auftreten während ein Programm läuft, blinkt die zum Programm gehörige Anzeige schnell hintereinander und ein intermittierendes akustisches Warnsignal erklingt. Schalten Sie in diesem Fall die Spülmaschine über die Taste "EIN/AUS" aus.

Prüfen Sie zunächst, ob die Wasserzufuhr geöffnet ist, dann ob der Ablaufschlauch nicht verknickt ist und ob das Siphon oder die Filter nicht verstopft sind. Stellen Sie dann das gewünschte Programm wieder ein.

Bleibt das Problem weiterhin bestehen, kontaktieren Sie das technische Kundendienstzentrum.

Diese Spülmaschine ist mit einer Überlaufsicherung versehen, die bei einem Fehler automatisch überschüssiges Wasser ablaufen lässt.

ACHTUNG!

Um eine ordnungsgemäße Funktion der Überlaufsicherung zu gewährleisten, empfehlen wir, die Spülmaschine während des Betriebs nicht zu verschieben oder zu kippen. Sollte es nötig sein, die Spülmaschine zu kippen oder zu verschieben, achten Sie darauf, dass das Spülprogramm beendet wurde und dass sich kein Wasser mehr im Gerät befindet.

SONSTIGE FEHLER

FEHLER	URSACHE	LÖSUNG
1. Kein Programm funktioniert	Stecker steckt nicht in der Steckdose	Stecker in die Steckdose stecken
	O/I-Taste nicht gedrückt	Taste drücken
	Tür ist auf	Tür schließen
	Kein Strom	Überprüfen
2. Spülmaschine füllt sich nicht mit Wasser	Siehe Punkt 1	Überprüfen
	Der Wasserhahn ist zu	Wasserhahn aufdrehen
	Der Wasserschlauch der Zufuhr ist geknickt	Knicke aus dem Schlauch entfernen
	Der Filter des Wasserzufuhrschlauchs ist verstopft	Filter am Schlauchende reinigen
3. Spülmaschine pumpt kein Wasser ab	Der Filter ist schmutzig	Filter reinigen
	Abwasserleitung ist verbogen	Knicke aus der Leitung entfernen
	Die Verlängerung der Abwasserleitung ist nicht richtig angeschlossen	Anweisungen zum Anschließen der Abwasserleitung sorgfältig befolgen
	Der Abwasseranschluss an der Wand verläuft nach unten, nicht nach oben	Rufen Sie einen qualifizierten Techniker
4. Spülmaschine pumpt ständig Wasser ab	Abwasseranschluss sitzt zu niedrig	Abwasserschlauch mindestens 40 cm über den Boden anheben
5. Sprüharme drehen sich hörbar nicht	Übermäßig viel Geschirrreiniger	Menge an Geschirrreiniger reduziere Geeigneten Geschirrreiniger verwenden
	Gegenstände blockieren die Sprüharme	Überprüfen
	Filterplatte und Filter sind sehr schmutzig	Filterplatte und Filter reinigen
6. Bei Elektrogeräten ohne Display: Eine oder mehr Anzeigeleuchten blinken schnell	Hahn der Wasserzufuhr ist abgedreht	Gerät ausschalten Hahn aufdrehen Spülgang erneut starten
7.Geschirr nur teilweise sauber	Siehe Punkt 5	Überprüfen
	Töpfe und Pfannen sind am Boden nicht richtig sauber	Töpfe mit angebrannten Essensresten müssen eingeweicht werden, bevor sie in die Spülmaschine geräumt werden
	Ränder von Töpfen und Pfannen sind nicht richtig sauber	Töpfe anders einräumen
	Sprüharme sind teilweise verstopft	Sprüharme herausnehmen, indem die Schraubringe im Uhrzeigersinn abgedreht werden. Sprüharme unter fließendem Wasser abwaschen
	Das Geschirr wurde nicht richtig eingeräumt	Teller nicht zu nah nebeneinander einräumen
	Im Ende des Abwasseranschlusses steht Wasser	Das Ende des Abwasseranschlusses darf nicht mit dem abfließenden Wasser bedeckt sein
	Es wurde eine falsche Menge Reinigungsmittel dosiert oder der Reiniger ist alt und verklumpt	Dosierung entsprechend der Verschmutzung des Geschirrs erhöhen oder Geschirrreiniger wechseln
	Die Kappe des Salzbehälters ist nicht richtig verschlossen	Kappe festdrehen
	Das Spülprogramm ist nicht gründlich genug	Wählen Sie ein stärkeres Programm aus
8. Geschirrreiniger wird nicht oder nur teilweise ausgegeben	Besteck, Teller, Pfannen usw. blockieren den Spender, sodass kein Reiniger ausgegeben werden kann	Geschirr so einräumen, dass der Spender nicht blockiert wird
9. Geschirr hat weiße Flecken	Das Wasser hat einen hohen Härtegrad	Salz und Klarspüler überprüfen und nachfüllen Bleibt das Problem weiterhin bestehen, kontaktieren Sie das technische Kundendienstzentrum
10. Geräusche beim Spülen	Geschirr und Teller schlagen aneinander	Eingeräumtes Geschirr erneut überprüfen
	Die rotierenden Sprüharme schlagen an die Teller	Eingeräumtes Geschirr erneut überprüfen
11. Das Geschirr ist nicht richtig trocken	Luft zirkuliert nicht richtig	Spülmaschinentür nach dem Programmende offen stehen lassen, damit das Geschirr nachtrocknet
	Klarspüler fehlt	Klarspüler nachfüllen

Anmerkung: Sollten die oben genannten Situationen zu einem schlechten Spülergebnis führen, entfernen Sie die Schmutzablagerungen auf dem Geschirr von Hand, da diese bei der abschließenden Trocknung in der Maschine eintrocknen und sich anschließend nur noch schwer entfernen lassen.

Wenn die Fehlfunktion weiterhin besteht, kontaktieren Sie das technische Kundendienstzentrum und geben Sie das Modell der Spülmaschine an. Sie finden es auf dem Schild oben auf der Innenseite der Tür oder auf der Garantiekarte. Anhand dieser Informationen kann der Kundendienst Ihre Anfrage schneller und effektiver beantworten.

Es empfiehlt sich immer Originalersatzteile zu benutzen, die in unseren autorisierten Kundendienstzentren erhältlich sind.

Kundendienst und Garantie

Das Produkt ist gesetzlich und gemäß der auf dem Garantieschein genannten Allgemeinen Geschäftsbedingungen mit einer Garantie versehen. Der Garantieschein sollte aufbewahrt und dem autorisierten technischen Kundendienstzentrum bei Bedarf zusammen mit dem Kaufbeleg vorgelegt werden. Weitere Informationen zu den Garantiebedingungen finden Sie auch auf unserer Webseite. Wenn Sie Hilfe benötigen, füllen Sie das Online-Formular aus, oder kontaktieren Sie uns unter der auf der Supportseite unserer Website angegebenen Nummer.

Der Hersteller übernimmt keine Haftung für Druckfehler in diesem Handbuch. Ferner behält sich der Hersteller das Recht vor, notwendige Veränderungen an seinen Produkten vorzunehmen, ohne deren wesentliche Eigenschaften zu verändern.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU als elektrisches / elektronisches Altgerät (WEEE) gekennzeichnet.

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden.

Es ist daher sehr wichtig, dass elektrische und elektronische Altgeräte (WEEE) einer speziellen Verwertung zugeführt werden, damit die schädlichen Stoffe ordnungsgemäß entfernt und entsorgt werden bzw. wertvolle Rohstoffe der Wiederverwertung zugeführt werden können. Sie können mit der Beachtung der folgenden simplen

Hinweise einen wichtigen Beitrag dazu leisten, dass elektrische und elektronische Altgeräte (WEEE) der menschlichen Gesundheit und der Umwelt nicht schaden:

• Elektrische- und elektronische Altgeräte (WEEE) sollten keinesfalls wie Rest- oder Haushaltsmüll behandelt werden.
• Nutzen Sie stattdessen die an Ihrem Wohnort eingerichteten kommunalen oder gewerblichen Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte (WEEE). Informieren Sie sich, ob ggf. in Ihrem Land bzw. Ihrer Region für große/sperrige elektrische und elektronische Altgeräte (WEEE) eine Abholung angeboten wird. Sorgen Sie in jedem Falle dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

In einigen Ländern sind Händler unterbestimmten Voraussetzungen beim Geräteneukauf auch zur Rücknahme des Altgerätes verpflichtet, wenn das Altgerät dem neuen Fabrikat in der Funktion entspricht.

84 GENERAL SAFETY RULES
88 WATER CONNECTION
91 LOADING THE SALT
92 ADJUSTING THE UPPER BASKET (ONLY ON SOME MODELS)
93 LOADING DISHES
96 INFORMATION FOR TEST LABORATORIES
97 LOADING THE DETERGENT
98 TYPES OF DETERGENT
99 LOADING THE RINSE AID
100 CLEANING THE FILTERS
101 PRACTICAL HINTS
102 CLEANING AND MAINTENANCE
104 DESCRIPTION OF THE CONTROL PANEL
104 TECHNICAL DATA
105 PROGRAMME SELECTION AND SPECIAL FEATURES
110 REMOTE CONTROL (Wi-Fi)
112 PROGRAMME LEGEND
114 WATER SOFTENER UNIT
115 TROUBLESHOOTING AND WARRANTY
119 ENVIRONMENTAL CONDITIONS
