DW9TFE1 - Geschirrspüler HAIER - Kostenlose Bedienungsanleitung

Produkttyp	Geschirrspüler
Marke	Haier
Modell	DW9TFE1
Installationstyp	Einbau
Abmessungen (H x B x T)	85 cm x 60 cm x 60 cm
Gewicht	45 kg
Fassungsvermögen	12 Maßgedecke
Energieeffizienzklasse	A+
Energieverbrauch	0,92 kWh pro Zyklus
Wasserverbrauch	10 L pro Zyklus
Geräuschpegel	44 dB(A)
Anzahl Programme	8
Steuerungstyp	Elektronisches Touchpanel
Trocknungssystem	Automatische Türöffnung
Sicherheitsmerkmale	Kindersicherung, Wasserschutz
Filtersystem	Selbstreinigender Filter
Innenmaterial	Edelstahl
Stromversorgung	220-240 V, 50 Hz
Leistungsaufnahme	1800 W
Garantie	2 Jahre

Häufig gestellte Fragen - DW9TFE1 HAIER

Wie installiere ich den Geschirrspüler Haier DW9TFE1?

Stellen Sie sicher, dass das Gerät waagerecht steht und sicher an Wasser und Strom angeschlossen ist. Lesen Sie die Bedienungsanleitung für detaillierte Installationsschritte. Es wird empfohlen, die Installation von einem Fachmann durchführen zu lassen.

Welches Spülmittel sollte ich verwenden?

Verwenden Sie ein Spülmittel für Geschirrspüler, das speziell für automatische Geschirrspüler entwickelt wurde, wie Pulver, Gel oder Tabs. Vermeiden Sie die Verwendung von Handspülmittel.

Wie reinige ich den Filter?

Entfernen Sie den unteren Sprüharm und die Filterbaugruppe. Spülen Sie sie unter fließendem Wasser ab und schrubben Sie sie bei Bedarf. Setzen Sie sie wieder sicher ein. Reinigen Sie monatlich oder nach Bedarf.

Warum startet der Geschirrspüler nicht?

Überprüfen Sie, ob die Tür richtig geschlossen ist, die Stromversorgung eingeschaltet und der Wasserzulauf geöffnet ist. Stellen Sie außerdem sicher, dass die Kindersicherung nicht aktiviert ist.

Was bedeuten die Fehlercodes?

Fehlercodes wie E1 (Wasserzulaufproblem) oder E4 (Abflussproblem) weisen auf bestimmte Störungen hin. Schlagen Sie im Fehlerbehebungsabschnitt der Anleitung nach, um die vollständige Liste zu erhalten.

Wie stelle ich die Wasserhärte ein?

Verwenden Sie den mitgelieferten Wasserhärteteststreifen. Stellen Sie dann den entsprechenden Wert über das Bedienfeld gemäß der Anleitung ein.

Wie sollte ich das Geschirr für beste Ergebnisse einräumen?

Stellen Sie Teller mit der Vorderseite zu den Sprüharmern, Gläser mit dem Boden nach oben und Besteck mit den Griffen nach unten. Vermeiden Sie, die Sprüharme zu blockieren.

Wie füge ich Klarspüler hinzu?

Öffnen Sie den Klarspülerspender an der Tür, füllen Sie ihn bis zur maximalen Füllmenge und schließen Sie den Deckel. Stellen Sie die Klarspülereinstellung bei Bedarf ein.

Warum läuft das Wasser nicht aus dem Geschirrspüler ab?

Überprüfen Sie auf Knicke im Ablaufschlauch, einen verstopften Filter oder einen blockierten Spülenabfluss. Reinigen Sie den Filter und überprüfen Sie den Schlauch.

Wie setze ich den Geschirrspüler zurück?

Drücken und halten Sie die Taste Start/Reset für 3 Sekunden, oder schalten Sie die Stromversorgung für 1 Minute aus und starten Sie dann neu.

BEDIENUNGSANLEITUNG DW9TFE1 HAIER

Geschirrspüler kennen lernen 6

Wie wird der Salzbehälter gefüllt? - - - - - - - - - - - - - - - - - - - - - - - - - 7

Wie wird der Klarspüler gefüllt? 8

Reiniger 9

Nicht geeignetes Geschirr 10

Geschirr einordnen 11

Programmübersicht 13

Geschirrspülen 15

So halte ich das Gerät in Topform 17

Wartung und Pflege 18

Fehlersuche 19

Technische Daten 23

Hinweise 23

Bei der Anlieferung

• Überprüfen Sie Verpackung und Geschirrspüler sofort auf Transportschäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb, sondern nehmen Sie Rücksprache mit Ihrem Lieferanten oder Ihrem Kundendienst.
• Entsorgen Sie das Verpackungsmaterial bitte ordnungsgemäß.

Bei der Installation

• Nehmen Sie Aufstellung und Anschluss nach der Installations- und Montageanweisung vor.
• Bei der Installation muss der Geschirrspüler vom Netz getrennt sein.
• Stellen Sie sicher, dass das Schutzleitersystem der elektrischen Hausinstallation vorschriftsmäßig installiert ist.
• Elektrische Anschlussbedingungen und Angaben auf dem Typenschild des Geschirrspülers müssen übereinstimmen.
• Benutzen Sie zum Anschluss niemals Verlängerungskabel.
• Nach dem Aufstellen des Gerätes muss der Stecker frei zugänglich sein.
• Das Netzkabel darf bei der Installation niemals zu stark oder in gefährlicher Weise verbogen oder gequetscht werden.
• Das Gerät darf nicht im Freien aufgestellt werden, selbst wenn es unter einem Dach steht; es ist außerdem gefährlich, den Geschirrspüler Witterungseinflüssen einschließlich Regen auszusetzen.

Im täglichen Betrieb

• Der Geschirrspüler ist nur zum Spülen von Haushalts- und Kochgeschirr gedacht und sollte nur von Erwachsenen benutzt werden.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tür. Das Gerät könnte kippen. • Das Wasser im Spülraum ist kein Trinkwasser.
• Geben Sie kein Lösungsmittel in den Spülraum. Es besteht Explosionsgefahr.
• Die Tür während des Programmablaufs nur vorsichtig öffnen. Es besteht die Gefahr, dass Wasser aus dem Gerät spritzt.
• Berühren Sie niemals die Heizelemente während oder nach einem Spülzyklus.
• Bitte beachten Sie die folgenden Vorschriften für den Einsatz dieses Gerätes:
• Berühren Sie den Geschirrspüler niemals mit feuchten Händen oder Füßen.
• Verwenden Sie niemals Verlängerungskabel oder Vielfachstecker.
• Trennen Sie das Gerät stets von der Stromversorgung, wenn es nicht vorschriftsmäßig funktioniert oder gewartet werden muss.

Bei Kindern im Haushalt

• Kinder oder behinderte Personen sollten dieses Gerät nicht ohne Beaufsichtigung benutzen.
• Eine Beaufsichtigung von Kindern bei der Benutzung des Gerätes ist erforderlich, damit sie nicht mit dem Geschirrspüler spielen.
• Halten Sie Kinder von Spülmitteln und dem offenen Geschirrspüler fern.

Bei auftretenden Schäden

• Bei Störungen am Gerät müssen Sie immer sofort die Wasserversorgung abstellen und den Stecker aus der Steckdose ziehen. Ziehen Sie dann den Abschnitt "Fehlersuche" zu Rate. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich bitte an Ihre Kundendienststelle.
• Der Geschirrspüler darf nur von geschultem Fachpersonal repariert werden.
• Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Zur Erhaltung der alten Leistungsfähigkeit und Sicherheit des Gerätes empfehlen wir folgendes:
• Wenden Sie sich immer nur an die vom Hersteller empfohlenen Kundendienststellen.
• Verwenden Sie immer nur Originalersatzteile.

Bei der Entsorgung

• Geräte, die entsorgt werden sollen, müssen vorher unbrauchbar gemacht werden, indem das Stromkabel abgeschnitten und das Türschloss entfernt wird.
• Führen Sie das Gerät einer ordnungsgemäßen Entsorgung zu.

Gefährliche Spannung

Warnung:

Kinder könnten sich im Gerät einsperren (Erstickungsgefahr) oder in andere Gefahrensituationen geraten.

Deshalb: Netzstecker ziehen, Netzkabel durchtrennen und beseitigen. Türschloss so weit zerstören, dass die Tür nicht mehr schließt.

Aufstellen

Stellen Sie das Gerät an der gewünschten Stelle auf. Das Gerät kann mit den Seitenteilen, oder mit der Rückseite an angrenzende Möbelteile oder an der Wand angelehnt werden. Der Geschirrspüler ist mit Zulauf- und Ablaufschläuchen ausgestattet, die je nach den Installationsgegebenheiten, sowohl nach rechts als auch nach links geleitet werden können.

Waagerechte Aufstellung

Richten Sie das Gerät mittels der Stellfüße eben waagerecht aus. An den Stellfüßen befinden sich Schrauben. Durch Anziehen oder Lösen dieser Schrauben können Sie die Höhe des Gerätes einstellen. Das Gerät darf auf keinen Fall eine Neigung von mehr als 2° aufweisen. Eine richtige Aufstellung gewährleistet eine korrekte Betriebsweise des Gerätes.

Anschluss an die Kaltwasserleitung

Schließen Sie den Zulaufschlauch mittels einer 3/4-Gewindeverbindung an die Kaltwasserleitung an und ziehen Sie die Mutter fest an (siehe Abb. A).

Einige Modelle sind mit einem "Aquastop"-Wasserschlauch ausgestattet (siehe Abb. B), in dem bereits ein Sieb im Gewindeteil untergebracht ist.

Sollte es sich um neue Leitungen handeln, oder um Leitungen, die für längere Zeit nicht benutzt wurden, dann lassen Sie das Wasser so lange laufen, bis es ganz klar ist. Eventuelle Schmutzreste könnten zu Verstopfung der Zulaufleitung und zu Schäden am Gerät führen.

Das Gerät ist an die Wasserversorgung unter Verwendung neuer Schlauchsätze anzuschließen und alte Schlauchsätze werden nicht wiederverwendet.

Überlaufschutz

Der Geschirrspüler ist mit einem System ausgestattet, dank dessen bei einem eventuellen Schaden am Wasserzulaufschlauch oder bei Leckstellen im Innern des Gerätes sofort die Wasserzufuhr unterbrochen wird. Dadurch werden Schäden in Ihrer Wohnung vermieden. Sollte das Gehäuse "A" (das stromführende Teile enthält) aus irgendwelchen Gründen beschädigt werden, ist der Netzstecker sofort aus der Steckdose zu ziehen. Um eine ordnungsgemäße Funktionsweise des Überlaufschutzes zu garantieren, muss das Gehäuse "A" mit dem Wasserzulaufschlauch ausschließlich in der Stellung wie in Abb. B veranschaulicht, angeschlossen werden.

Der Zulaufschlauch darf auf keinen Fall durchgeschnitten werden, da er stromführende Teile enthält. Sollte der Schlauch zu kurz sein, muss er durch einen anderen Schlauch von geeigneter Länge ersetzt werden. Einen solchen Schlauch können Sie bei einem Fachhändler oder Ihrer Kundendienststelle erhalten oder bestellen.

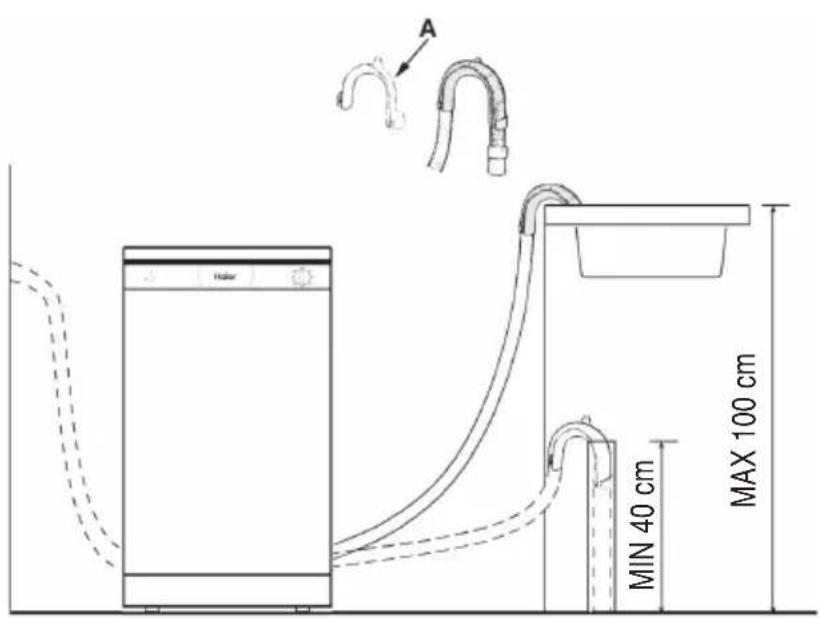

Anschluss des Abwasserschlauches

Führen Sie den Ablaufschlauch in eine Ablaufleitung mit einem Durchmesser von mindestens 4 cm oder legen Sie ihn in das Spülbecken. Falls erforderlich, verwenden Sie das mitgelieferte Kunststoffteil für den Syphonanschluss und um den Schlauch nicht zu knicken oder einzuklemmen (Abb. C). Das Schlauchende muss in einer Höhe von 40 bis 100 cm auslaufen und darf nicht im Wasser eingetaucht sein.

Abb. C

Achtung:

Das mitgelieferte Kunststoffteil muss fest an der Mauer befestigt werden, um zu vermeiden, dass der Ablaufschlauch abrutscht und so das Wasser außerhalb des Ablaufrohres abläuft.

Elektroanschluss

Das Gerät nur an 230V Wechselstrom über eine vorschriftsmäßig installierte Steckdose mit Schutzleiter anschließen. Angaben über Netzspannung, Stromart und die erforderliche Absicherung sind dem Typenschild zu entnehmen. Das Typenschild ist auf der Innenseite der Tür angebracht.

Falls die Steckdose für den am Gerät befindlichen Netzstecker nicht geeignet ist: Netzstecker auswechseln lassen anstatt Adapterstecker verwenden. Überhitzungs- und Brandgefahr!

Warnung:

Bei unterbaufähigen oder integrierbaren Geräten muss der Anschlussstecker des Geschirrspülers frei zugänglich sein, so dass die Instandhaltung gefahrlos vorgenommen werden kann.

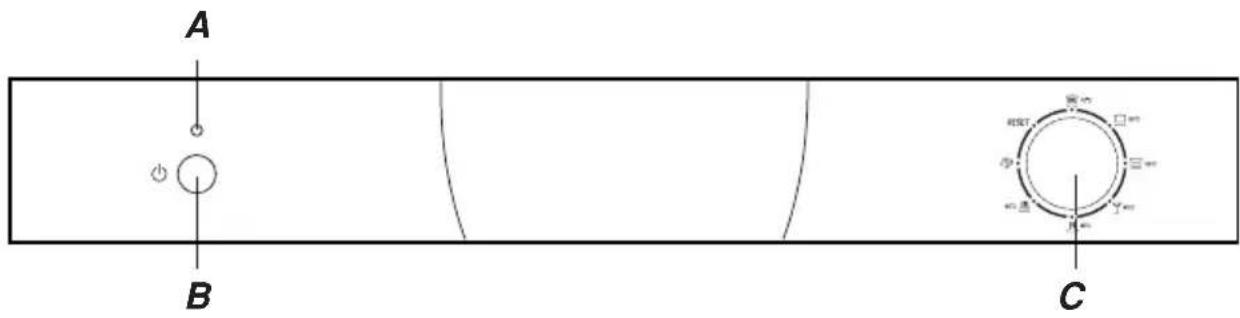

Aus der Nähe betrachtet (Bedienblende)

A "Ein-Aus" Betriebsanzeige

C Programm-Auswahltaste

B Taste "Ein-Aus"

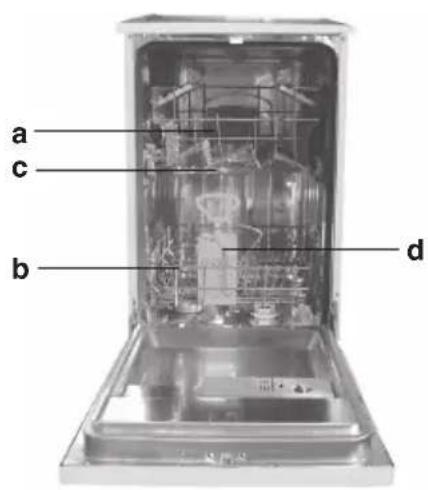

Aus der Nähe betrachtet (Innenraum)

a Oberer Korb

b Unterer Korb

c Oberer Sprüharm

d Besteckkorb

e Unterer Sprüharm

f Salzbehälterdeckel

g Filtereinsatz

h Reiniger- und Klarspülbehälter

i Wasserzulaufschlauch

j Abwasserschlauch

k Netzkabel

Wie wird der Salzbehälter gefüllt?

de

Salz

Der Kalkgehalt des Wassers variiert von Ort zu Ort. Je höher der Kalkgehalt, desto höher die Wasserhärte. Würde hartes Wasser in den Geschirrspüler eingelassen werden, käme es zu Ablagerungen auf dem Geschirr.

Dank des Entkalkers, in den das Geschirrspüler-Spezialsalz eingefüllt werden muss, wird das Wasser vom Kalk befreit.

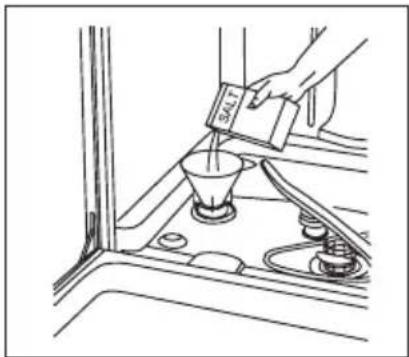

Einfüllen des Salzes in den Entkalkerbehälter

Verwenden Sie bitte nur Spezialsalz für Geschirrspüler.

Der Salzbehälter befindet sich unter dem unteren Korb und wird wie folgt gefüllt:

• Entsprechend der Tabelle "Wasserhärte" die benötigte Salzmenge bestimmen, dann Salz einfüllen.
• Nehmen Sie den unteren Korb heraus und schrauben Sie den Deckel des Behälters ab.
• Wenn der Salzbehälter zum ersten Mal gefüllt wird, muss er zuerst mit Wasser gefüllt werden.
• Füllen Sie mit Hilfe des mitgelieferten Trichters ca. 2 kg Salz ein. Dabei tritt etwas Wasser aus dem Salzbehälter aus.
• Schrauben Sie den Deckel des Salzbehälters wieder an.

Um Rostbildung zu vermeiden, füllen Sie das Salz am besten kurz vor einem kompletten Spülgang ein.

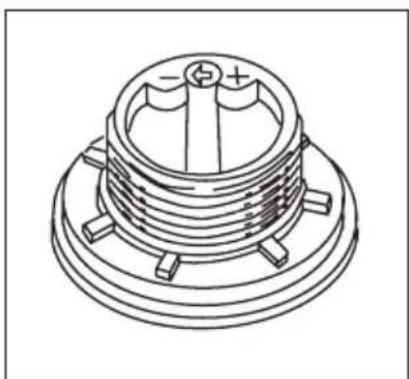

Einstellen des Salzverbrauchs

Der Geschirrspüler ist für das Einstellen des Salzverbrauchs je nach Härtebereich des Wassers vorbereitet, sodass der Salzverbrauch auf ein notwendiges Minimum optimiert und individuell gestaltet werden kann.

Zum Einstellen verfahren Sie bitte wie folgt:

• Schrauben Sie den Deckel des Salzvorratbehälters ab.
• Auf dem Rand des Behälters befindet sich ein Pfeil (siehe nebenstehende Abbildung).
• Drehen Sie den Pfeil entgegen dem Uhrzeigersinn von "-" nach "+", je nach Härte des verwendeten Wassers.

Wir empfehlen, das Einstellen nach folgender Tabelle vorzunehmen:

Wasserhärte			Wähler-einstellung	Salzverbrauch (gr/pro Zyklus)	Autonomie (Zyklen/pro 2 kg)
°dH °mmol/°fH
0-10 0-17	0-1,7	/	0	/
	1,8-4,418-4410-25	20	60
25-5045-894,5-8,9		MED	40	40
	>89>50>8,9		60"+"	25

Der Entkalker wurde werkseitig auf - eingestellt.

Sollten Sie Multifunktionstabs verwenden, empfiehlt es sich, den Salzbehälter doch zu füllen und ihn auf - einzustellen, oder auf +, wenn der Härtegrad Ihres Wassers 60°fH übersteigt.

Wie wird der Klarspüler gefüllt?

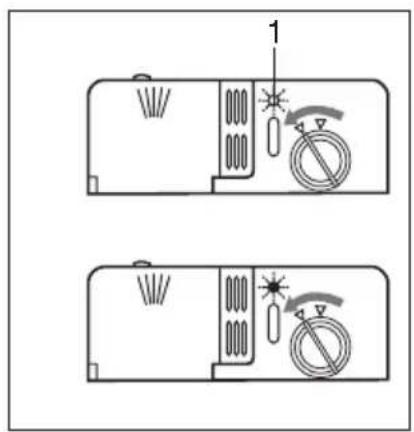

Klarspüler

Die Verwendung des Klarspülers fördert das Trocknen und verleiht Ihrem Geschirr strahlenden Glanz. Der Klarspülerbehälter befindet sich im Türinnern und muss nach ungefähr jeweils 80 Spülgängen neu aufgefüllt werden (bei den mit einer Nachfüllanzeige bestückten Modellen wird der Klarspüler eingefüllt, wenn die entsprechende Anzeige blinkt).

Wenn die Klarspüleranzeige "1" durchsichtig klar ist, muss Klarspüler nachgefüllt werden.

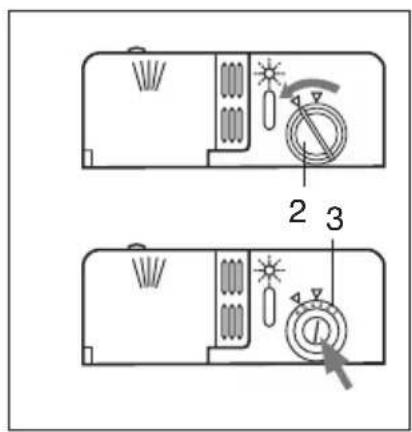

Einfüllen des Klarspülers

Drehen Sie den Deckel "2" des Klarspülerbehälters ab und füllen Sie Klarspüler ein. Achten Sie beim Einfüllen darauf, dass kein Klarspüler überläuft. Der Klarspüler kann durch Einstellen (mittels eines Schraubenziehers) des unter dem Deckel "2" sich befindenden Reglers "3" dosiert werden. Es sind 6 verschiedene Einstellungen möglich. Ab Werk ist der Regler auf Pos. 3 voreingestellt.

Eine geeignete Klarspüler-Dosierung ermöglicht ein optimales Trocknen.

Sollten auf dem Geschirr nach dem Spülen Wassertropfen oder Flecken hinterbleiben, muss der Regler höher eingestellt werden. Sollten auf dem Geschirr weiße Streifen hinterbleiben, muss der Regler niedriger eingestellt werden.

Reiniger

Der Einsatz spezifischer Reiniger für Geschirrspüler garantiert bessere Reinigungsergebnisse. Füllen Sie den Reiniger vor Beginn des Spülgangs gemäß den Anweisungen des Abschnitts "Programmübersicht" ein. Der Reinigerbehälter befindet sich auf der Innenseite.

Einfüllen des Behälters

• Drücken Sie die Taste "5", um den Deckel "4" zu öffnen.
• Füllen Sie den Reiniger für den Spülgang in die Mulde "6" ein.
• Den Reiniger für Vorspülen füllen Sie in die Mulde "7" ein.
• Drücken Sie nach dem Einfüllen des Reinigers den Deckel bitte so zu, dass er einrastet.

Achtung:

Um das Einrasten des Deckels zu erleichtern, säubern Sie bitte die Kammerkanten vor dem Verschließen von eventuellen Reinigerresten.

Nicht in Ihrem Geschirrspüler reinigen sollten Sie:

Besteck- und Geschirrteile aus Holz. Sie laugen aus und werden unansehnlich; auch sind die verwendeten Kleber nicht für die auftretenden Temperaturen geeignet. Empfindliche Dekorgläser und Vasen, spezielles antikes oder unwiederbringliches Geschirr. Diese Dekore waren noch nicht spülmaschinenfest.

Nicht geeignet sind außerdem heißwasserempfindliche Kunststoffteile, Kupfer- und Zinngeschirr. Aufglasdekore, Aluminium- und Silberteile können beim Spülen zum Verfärben und Verblassen neigen. Auch einige Glassorten können nach vielen Spülgängen trüb werden. Weiter gehören sich voll saugende Materialien, wie Schwämme und Tücher, nicht in den Geschirrspüler.

Empfehlung:

Kaufen Sie künftig nur Geschirr, das als spülmaschinenfest gekennzeichnet ist.

Hinweis

Geschirrteile, die mit Asche, Wachs, Schmierfett oder Farbe verunreinigt sind, dürfen nicht in den Geschirrspüler.

Glas- und Geschirrschäden

Ursachen:

• Glasart und Glasherstellungsverfahren. • chemische Zusammensetzung des Reinigers.
• Wassertemperatur und Programmdauer der Geschirrspülmaschine.

Empfehlung:

• Gläser und Porzellan verwenden, das vom Hersteller als spülmaschinenfest bezeichnet wird.
• Reiniger verwenden, der als geschirrschonend gekennzeichnet ist, bei Reinigerherstellern nachfragen.
• Programm mit möglichst geringer Temperatur und kurzer Programmdauer wählen.
• Um Beschädigungen zu vermeiden, Glas und Besteck nach Programmende möglichst bald aus dem Geschirrspüler entnehmen.

Bevor Sie das Geschirr einordnen, sollten Sie:

Grobe Speisereste entfernen. Damit bleibt der Filtereinsatz durchlässig und die Betriebseigenschaften Ihres Gerätes erhalten.

Töpfe mit eingebrannten Speiseresten einweichen.

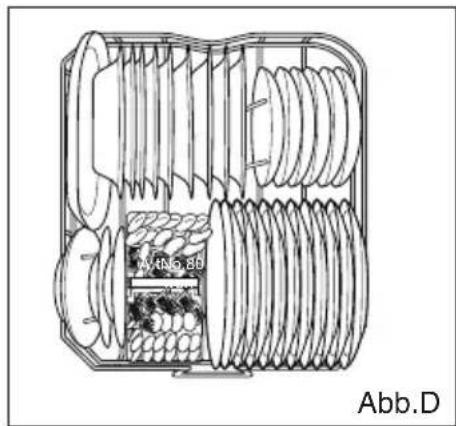

Verwendung des unteren Korbs

Es wird empfohlen, das am schwierigsten zu reinigende Geschirr in den unteren Korb einzuordnen: Töpfe, Pfannen und Teller bis zu 29 cm Durchmesser (siehe Abbildung rechts). Die großen Geschirrteile an den Rand einordnen, so dass die Drehung des oberen Sprüharmes nicht behindert wird.

• Töpfe, Pfannen, Servierteller usw. immer mit der Öffnung nach unten einordnen, damit sich kein Wasser ansammeln kann (Abb. D).
• Große Töpfe sollten schräg einsortiert werden, damit das Wasser besser ablaufen kann.
• Der Besteckkorb kann zweigeteilt werden (siehe Abb. E).

Normale Tagesbeladung

Was gehört in den oberen Korb?

Sortieren Sie in den oberen Korb das empfindliche und leichte Geschirr wie Gläser, Tee- und Kaffeetassen, Untertassen und Teller, flache Schüsseln, leicht verschmutzte flache Töpfe und Pfannen (siehe Abb. F).

• Sortieren Sie das Geschirr so ein, dass es durch den Wasserstrahl nicht umgeworfen wird.
• Der obere Korb ist höhenverstellbar (siehe Abb. G).

Stellen Sie den Oberkorb in die höhere Position ein. Damit haben Sie mehr Raum für das Einordnen höherer Teller und größeren Geschirrs im unteren Korb.

Stellen Sie Gläser und Glaswaren mit längerem Stiel darauf, um das Berühren mit anderem Geschirr zu vermeiden.

Setzen Sie Glas, Tassen und kleine Schüsseln auf das zusätzliche Tassenregal, das entsprechend dem Bedarf ein- oder ausgeschwenkt werden kann (siehe Abb. H).

Die Messerablage ist speziell für lange Messer und Gabeln konstruiert.

Bringen Sie die Messerablage in die richtige Position des Obergestells an und legen Sie die langen Messer und Gabeln auf die Messerablage zur Reinigung (siehe Abb. I).

Spül-programm	Geschirrart z.B.Porzellan, Töpfe, Bestecke, Gläser etc.	Art der Speisereste z.B.von	Menge an Speiseresten	Zustand der Speisereste	Programmbeschreibung
Intensiv-programm	Unempfindlich	Suppen, Reis, Aufläufen, Soßen, Eier, Kartoffeln, Teigwaren, gebratene oder frittierte Speisen	Sehr schmutziges Geschirr	Stark haftend	Vorspülgang mit warmem Wasser. Verlängerter Spülgang bei 70°C. Nachspülen mit kaltem Wasser. Nachspülen mit heißem Wasser. Trocknen.
Normalspülprogramm					Vorspülgang mit warmem Wasser. Verlängerter Spülgang bei 55°C. Nachspülen mit kaltem Wasser. Nachspülen mit heißem Wasser. Trocknen.
ECO-Programm (EN 50242)	Gemischt	Suppen, Kartoffeln, Teigwaren, Reis, Eier, gebratene oder frittierte Speisen	Schmutziges Geschirr	gering haftend	Vorspülgang mit kaltem Wasser. Vorspülgang mit kaltem Wasser. Verlängerter Spülgang bei 50°C. Nachspülen mit heißem Wasser. Trocknen.
Glas		Kaffee, Kuchen, Milch, Wurst, kalte Getränke, Salate	Leicht verschmutztes Geschirr	gering haftend	Spülgang bei 45°C. Nachspülen mit warmem Wasser. Nachspülen mit heißem Wasser. Trocknen.
Schnellspülprogramm					Kurzes Spülen bei 40°C. Nachspülen mit kaltem Wasser.
Nachspülen		Geschirr, das nur nachgespült und getrocknet werden soll.			Heißes Nachspülen 65°C. Trocknen.
Einweichen		Abduschen, wenn das Geschirr über mehrere Tage bis zum Spülen im Geschirrspüler aufbewahrt wird.			Kurzes Kaltspülprogramm, damit Speisereste nicht auf dem Geschirr antrocknen.

-	-	-	-	5g	5g	5g	Geschirrspülmittel
							Vorspülgang	Verlängerter Spülgang
-	15g	15g	15g	22g	22g	22g
-	●	-	●	●	●	●	Klarspüler

Labormesswert nach europäischer Norm EN 50242.

Dauer in Minuten	Stromverbrauch in kWh	Wasserverbrauch in Litem
112	1.44	18
102	1.11	15
162	0.80	14
92	1.01	12
32	0.40	9
54	0.90	5.5
12	0.02	3

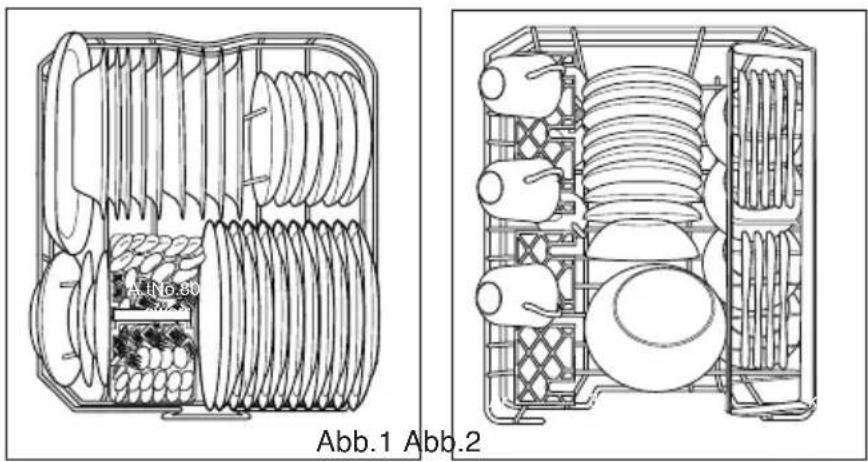

(*) EN 50242 Vergleichsprüfungen mit Klarspülereinstellung: 5

Programmauswahl

Anhand der Geschirrart und der Menge bzw. des Zustands der Speisereste können Sie aus der Programmübersicht eine genaue Zuordnung des notwendigen Programmes finden.

Den zugehörigen Programmablauf und die jeweiligen Programmdaten finden Sie im rechten Teil der Programmübersicht.

Ein Beispiel:

Für gemischtes Geschirr mit vielen und stark haftenden Speiseresten benötigen Sie das Programm « Normal » ☐.

Spartipp

Bei wenig beladener Maschine genügt häufig das nächstschwächere Programm.

Programmdaten

Die angegebenen Programmdaten beziehen sich auf Normalbedingungen.

Durch:

• unterschiedliche Geschirrmenge • Zulauftemperatur des Wassers
• Wasserleitungsdruck
• Umgebungstemperatur
• Netzspannungstoleranzen
• und den maschinenbedingten Toleranzen (z.B. Temperatur, Wassermenge,...)

Inbetriebnahme

• Schließen Sie die Tür nach dem Laden des Geräts.
• Setzen Sie den On-Off-Taste "B" auf On. Das Kennzeichen "A" blinkt.
• Drehen Sie den Regler, um das gewünschte Programm zu wählen. Nach 3 Sekunden ertönt ein kurzes Signal als Mahnung, und das Programm startet. Das Kennzeichen "A" blinkt.

Wichtig:

Am Ende des Spülgangs bleibt der Knopf in der Position des letzten Spülprogramms. Um den nächsten Spülvorgang zu beginnen, drehen Sie den Drehknopf in die Anfangsposition/Reset, dann wählen Sie das gewünschte Programm aus.

Programmende

- Sechs akustische Signaltöne zeigen das Ende des Spülprogramms an und alle Programmleuchten leuchten auf.

Gerät ausschalten

Einige Minuten nach Programmende schalten Sie die Maschine aus und lassen Sie die Tür für einige Minuten offen.

• Setzen Sie den Ein-/Ausschalter auf Off.
• Öffnen Sie die Tür.
• Geschirr nach dem Abkühlen entnehmen.

Wichtig:

Um das bereits laufende Spülprogramm zu unterbrechen, drücken Sie den Knopf B drei Sekunden lang. Somit werden alle Einstellungen abgebrochen.

Programm unterbrechen

• Tür vorsichtig öffnen, es besteht die Gefahr, dass Wasser aus dem Gerät spritzt. Erst dann vollständig öffnen, wenn sich der Sprüharm nicht mehr dreht.
• Wird die Tür geöffnet, ertönt alle 30 Sekunden jeweils 10 Mal ein akustischer Signalton.
• Bei Warmwasseranschluss oder wenn die Maschine bereits aufgeheizt hat und die Gerätetür geöffnet wurde, die Tür erst einige Minuten anlehnen und dann schließen. Andernfalls kann durch Expansion die Gerätetür aufspringen.

Aufhebung oder Veränderung des Waschprogrammes

• Das Waschprogramm kann kurz nach dem Starten noch geändert werden. Ansonsten könnte das Waschmittel evtl. bereits verwendet werden und das Gerät wird das waschmittelhaltige Wasser ableiten. Ggf. müssen Sie das Waschmittel erneut einfüllen. (siehe das Kapitel "Einfüllen des Waschmittels")
• Um das Spülprogramm zu ändern, siehe die Anleitung auf der Seite 16 in dem Kapitel "15". Danach wählen Sie das gewünschte Programm. Siehe auch das Kapitel "Die Waschmaschine einschalten".

Ablauf "Reset"

Drehen Sie den Drehknopf bis "RESET", dann führt das Gerät einen Ablaufvorgang durch. Während dieses Prozesses können Sie das richtige Programm auswählen.

Nach jedem Spülgang

Drehen Sie nach jedem Spülgang den Wasserhahn zu und lassen Sie die Tür Ihres Geschirrspülers angelehnt, um die Bildung von Feuchtigkeit oder Gerüchen im Geräteinnern zu vermeiden.

Netzstecker aus der Steckdose ziehen

Ziehen Sie vor jeder Reinigung bzw. Wartungsarbeiten den Netzstecker aus der Steckdose.

Keine Lösungs- oder Scheuermittel verwenden

Reinigen Sie die äußeren Gehäuseteile des Gerätes weder mit Lösungs- noch mit Scheuermitteln, sondern mit einer warmen, milden Seifenlauge.

Eventuelle Flecken auf den inneren Gehäuseteilen sind mit einem mit Wasser und etwas Essig angefeuchteten Tuch oder mit einem Spezialreiniger für Geschirrspüler zu entfernen.

Bei einem Umzug

Bei einem Umzug sollte das Gerät möglichst aufrecht transportiert werden, im Notfall kann es auf die Rückseite gelegt werden.

Dichtungen

Eine der Ursachen für die Entstehung von Gerüchen im Innern des Gerätes sind Speisereste, die sich in den Dichtungen festsetzen. Die Dichtungen sollten demnach regelmäßig mit einem feuchten Schwamm gereinigt werden.

Die Tür sollte nicht in der geöffneten Stellung belassen werden, da dies eine Gefahr darstellen könnte.

Vor den Ferien

Bei längerer Abwesenheit empfehlen wir, einen Spülgang bei leerem Gerät durchlaufen zu lassen. Danach den Netzstecker aus der Steckdose ziehen und den Wasserhahn abdrehen. Lassen Sie die Gerätetür angelehnt. Sie schonen hierdurch nicht nur die Dichtungen, sondern vermeiden die Bildung von Gerüchen.

Regelmäßige Kontrolle und Wartung Ihrer Maschine hilft Fehler zu vermeiden, bevor sie auftreten. Dies spart Zeit und Ärger. Deshalb sollten Sie von Zeit zu Zeit einen aufmerksamen Blick in Ihren Geschirrspüler werfen.

Gesamtzustand der Maschine

• Spülraum auf Ablagerungen von Fett und Kalk überprüfen. Finden sich solche Ablagerungen, dann:
• Maschine mit Reiniger gründlich durchspülen.

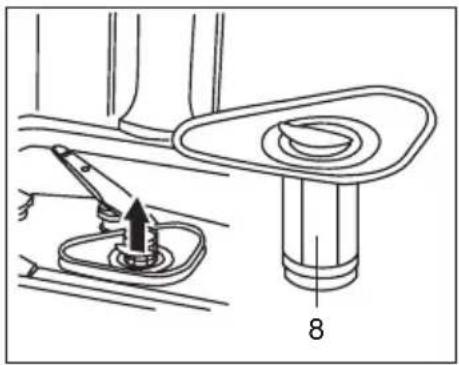

Siebe

Die Siebe "8,9" halten grobe Verunreinigungen im Spülwasser von der Pumpe fern. Diese Verunreinigungen können die Siebe gelegentlich verstopfen.

• Nach jedem Spülen die Siebe auf Rückstände kontrollieren und gegebenenfalls reinigen.
• Nehmen Sie das Grobsieb "8" heraus und entnehmen Sie das Sieb "9". Reste entfernen und Siebe unter fließendem Wasser reinigen.
• Sieb "9" und Grobsieb "8" wieder einsetzen.

Kalk und Verunreinigungen aus dem Spülwasser können Düsen und Lagerungen der Sprüharme "10" und "11" blockieren.

• Austrittsdüsen der Sprüharme auf Verstopfungen durch Speisereste kontrollieren.
• Gegebenenfalls den unteren Spüharm "11" nach oben abziehen.
• Oberen Sprüharm "10" abschrauben.
• Sprüharme unter fließendem Wasser reinigen.
• Sprüharme wieder einrasten bzw. festschrauben.

Kleine Fehler selbst beheben

Erfahrungsgemäß lassen sich die meisten Fehler, die im täglichen Betrieb auftreten, von Ihnen selbst beheben, ohne dass Sie den Kundendienst rufen müssen. Dies erspart natürlich Kosten und stellt sicher, dass die Maschine schnell wieder zur Verfügung steht. Die nachfolgende Übersicht soll Ihnen dabei helfen, die Ursachen von auftretenden Fehlern zu finden.

Störungen...

...beim Einschalten

Das Gerät läuft nicht an.

• Sicherung im Haus ist nicht in Ordnung.
• Gerätestecker nicht eingesteckt.
• Gerätetür nicht richtig geschlossen.
• Programmtaste nicht gedrückt.
• Wasserhahn nicht geöffnet.
• Sieb am Wasserzulaufschlauch verstopft.

Das Sieb befindet sich am Anschluss des Aquastops bzw. des Zulaufschlauches.

Achtung

Denken Sie daran: Reparaturen dürfen nur durch den Fachmann durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Schäden und Gefahren für den Benutzer entstehen.

...am Gerät

Störungsanzeige: die Anzeige "A" blinkt ständig.

Wenn alle 30 Sekunden ein kurzes Warnsignal ertönt. Überprüfen Sie:

- ob die Tür richtig geschlossen ist.

Wenn alle 30 Sekunden 3 kurze Warnsignale ertönen.

Überprüfen Sie:

Wenn alle 30 Sekunden 4 kurze Warnsignale ertönen. Überprüfen Sie:

• ob der Ablaufschlauch gequetscht oder verbogen ist. • ob der Ablaufschlauch zu hoch ist.

Wenn alle 30 Sekunden 5 kurze Warnsignale ertönen. Überprüfen Sie:

• ob das Wasser aufgedreht und der Schlauch richtig angeschlossen ist;
• ob die Wasserversorgung des Hauses gewährleistet ist und genügend Druck hat;
• ob der Zulaufschlauch gequetscht oder verbogen ist;
• ob der Filter für den Zulaufschlauch verstopft ist. • ob der Ablaufschlauch zu tief ist.

Wenn alle 30 Sekunden 2 oder 6 kurze Warnsignale ertönen, wenden Sie sich bitte an den nächstgelegenen Kundendienst.

Falls nach Durchführung all dieser Überprüfungen der Geschirrspüler weiterhin eine Störung anzeigt: schalten Sie das Gerät aus, warten einige Minuten und schalten wieder ein. Sollten Sie den Fehler nicht beheben können, dann fordern Sie bitte, unter Angabe nachfolgender Daten, den nächstgelegenen, autorisierten Kundendienst an:

• Art der Störung
• Modellnummer (Mod. ...) Seriennummer (S/N . ...), ersichtlich auf dem seitlich an der Innentür angebrachten Typenschild.

Unterer Sprüharm dreht sich schwer.

- Sprüharm durch Kleinteile oder Speisereste blockiert.

Reinigerdeckel lässt sich nicht schließen.

• Dosierbehälter überfüllt.
• Mechanismus durch verklebte Reinigerreste blockiert.

Kontrollanzeigen gehen nach dem Spülen nicht aus.

- Hauptschalter noch eingeschaltet.

Reinigerreste kleben nach dem Spülen im Dosierbehälter.

- Dosierbehälter war beim Einfüllen feucht, Reiniger nur in trockenen Behälter einfüllen.

Nach Programmende bleibt Wasser im Gerät stehen.

• Der Abwasserschlauch ist verstopft oder geknickt. • Die Abwasserpumpe ist blockiert.
• Siebe sind verstopft.
• Das Programm ist noch nicht beendet. Programmende abwarten.

...beim Spülen

Ungewöhnliche Schaumbildung

• Handspülmittel in der Klarspülerzugabe.
• Verschütteter Klarspüler kann beim nächsten Spülgang zu übermäßiger Schaumbildung führen, deshalb danebengelaufenes Klarspülmittel mit einem Lappen entfernen.

Gerät bleibt während des Spülens stehen

• Stromzufuhr unterbrochen. • Wasserzulauf unterbrochen.

Schlagendes Geräusch beim Spülen

- Sprüharm schlägt an Geschirrteile.

Klapperndes Geräusch beim Spülen

- Geschirrteile nicht richtig eingeordnet.

Schlagendes Geräusch der Füllventile

- Ist durch die Verlegung der Wasserleitung verursacht und bleibt ohne Auswirkung auf die Maschinenfunktion. Abhilfe ist nicht möglich.

...am Geschirr

Es bleiben teilweise Speisereste am Geschirr kleben

• Das Geschirr war falsch eingeordnet, Wasserstrahlen konnten die Oberfläche nicht treffen. • Der Geschirrkorb war überfüllt. • Die Geschirrteile sind aneinander gelegen.
• Zu wenig Reiniger eingefüllt.
• Zu schwaches Spülprogramm gewählt.
• Spüharmdrehung behindert, weil ein Geschirrteil im Wege stand. • Die Sprüharmdüsen sind durch Speisereste verstopft.
• Siebe sind verstopft.
• Siebe falsch eingesetzt. • Abwasserpumpe blockiert.

Auf Kunststoffteilen entstehen Verfärbungen

• Zu wenig Reiniger eingefüllt.
• Der Reiniger hat eine zu geringe Bleichwirkung. Reiniger mit Chlorbleiche verwenden.

Es bleiben teilweise weiße Flecken am Geschirr, die Gläser bleiben milchig

• Zu wenig Reiniger eingefüllt.
• Klarspülermenge zu gering eingestellt.
• Trotz hoher Wasserhärte kein Spezialsalz eingefüllt.
• Enthärtungsanlage zu niedrig eingestellt.
• Der Deckel des Salzbehälters ist nicht fest zugedreht.
• Wurde phosphatfreier Reiniger verwendet, zum Vergleich phosphathaltigen Reiniger ausprobieren.

Geschirr wird nicht trocken

• Programm ohne Trocknung gewählt.
• Klarspülermenge zu niedrig eingestellt. • Geschirr zu früh ausgeräumt.

Gläser bekommen stumpfes Aussehen

- Klarspülermenge zu niedrig eingestellt.

Tee oder Lippenstiftreste sind nicht vollständig entfernt

• Der Reiniger hat eine zu geringe Bleichwirkung.
• Zu geringe Spültemperatur gewählt.

Rostspuren am Besteck

• Besteck nicht ausreichend rostbeständig.
• Salzgehalt im Spülwasser zu hoch.
• Deckel des Salzbehälters nicht fest zugedreht.
• Beim Salznachfüllen zu viel Salz verschüttet.

Gläser werden stumpf und verfärben sich, die Beläge sind nicht abzuwischen

• Ungeeigneten Reiniger eingefüllt.
• Gläser nicht spülmaschinenbeständig.

Auf Gläsern und Besteck verbleiben Schlieren, Gläser bekommen metallisches Aussehen

- Klarspülerzugabemenge zu hoch eingestellt.

Technische Daten

de

Breite	45 cm
Tiefe	60 cm
Höhe	85 cm
Fassungsvermögen	9 Maßgedecke
Anschluß-Wasserdruck	0.03-1.0MPa
Betriebsspannung	220-240V~ 50Hz
Maximale Stromstärke	13A
Leistung	1950W

Hinweise

Hinweis zur Entsorgung

Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Bei ausgedienten Geräten Netzstecker ziehen. Netzkabel durchtrennen und mit dem Stecker entfernen.

Türverschluss zerstören. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr kommen.

Ihr neues Gerät wurde auf dem Weg zu ihnen durch die Verpackung geschützt.

Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Verpackung und ihre Teile nicht spielenden Kindern überlassen.

Erstickungsgefahr durch Faltkartons und Folien.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Allgemeines

- Unterbau- und integrierte Geräte, die nachträglich als Standgerät aufgestellt werden, müssen gegen Umkippen gesichert werden, z.B. durch Verschraubungen an der Wand oder durch Einbau unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken verschraubt ist.

Hinweise für Vergleichsprüfungen nach EN 50242

Einordnung nach Normvorgabe

Einordnungsbeispiel: siehe Abb. 1 und 2

Fassungsvermögen: 9 Maßgedecke

Vergleichsprogramm: ECO-Programm

Klarspülereinstellung: 5

Geschirrspülmittel: 5g+22g

Bei höhenverstellbarem Oberkorb muss der Oberkorb in die obere Stellung eingesetzt werden.

Im Falle von Abweichungen von den Vergleichsprüfungen nach EN 50242, z.B.

Anschmutzungen, Geschirr- und Besteckart usw., ist vor Testbeginn mit dem Gerätehersteller Kontakt aufzunehmen.

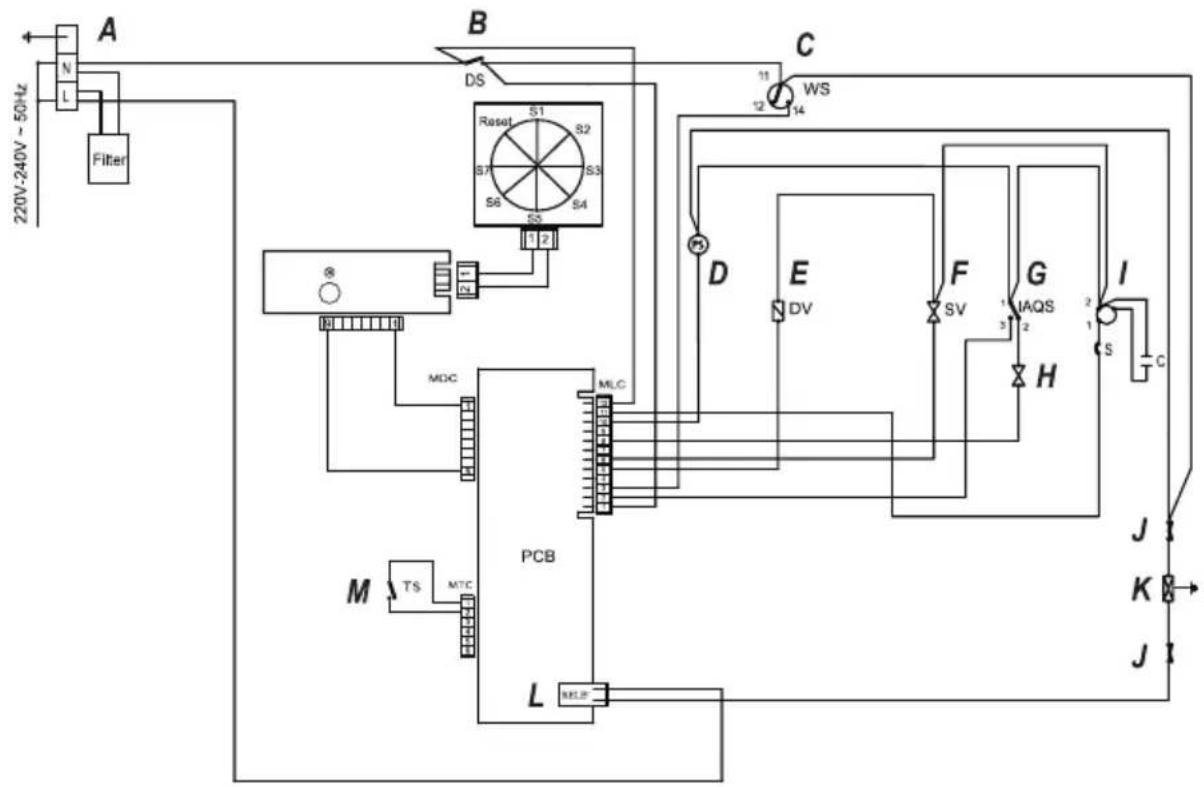

A: Kabelbox

B: Türschalter

C: Druckschalter

D: Motor Ablaufpumpe

E: Waschmittel- und Klarspülbehälter

F: Ventil Wasserenthärter

G: Überlaufschalter

H: Einlassventil

I: Motor Waschpumpe

J: Temperaturbegrenzer

K: Heizelement

L: Relais

M: Temperatursensor

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
