MHL740 - Beleuchtung BeamZ - Kostenlose Bedienungsanleitung

Marke	BeamZ
Modell	MHL740
Produkttyp	LED-DMX-Scheinwerfer
Kategorie	Beleuchtung
Betriebsspannung	230 V, 50 Hz
Maximale Leistungsaufnahme	600 W
Steuerprotokoll	DMX (3/5-pol XLR)
Verkettung	Bis zu 4 Geräte (230 V/16 A)
Display	LCD mit 5 Tasten, Display-Invertierung
Panel-Stromversorgung	USB 5 V (auch ohne Netz)
Lampentyp	LED
Montage	Omega-Bügel + Sicherungsseil
Sicherheitsabstand	50 cm um das Gerät
Betriebstemperatur	-5°C bis +45°C
Verwendung	Nur für Innenräume
Reinigung	Druckluft (niedriger Druck) oder Staubsauger für Staub; Scheiben: weiches Tuch, mildes Reinigungsmittel
Sicherung	Austauschbar (gleicher Typ und Wert)
Reparaturen	Nur durch qualifizierte Fachkraft
Elektrischer Schutz	Sicherung, Schutzleiter
Recycling	EAG - Nicht in den Hausmüll

Häufig gestellte Fragen - MHL740 BeamZ

Wie schließe ich das Gerät über DMX an?

Verwenden Sie ein XLR-Kabel, um den DMX-Ausgang des Controllers mit dem DMX-Eingang des ersten Geräts zu verbinden. Verbinden Sie dann den DMX-Ausgang jedes Geräts mit dem Eingang des nächsten. Setzen Sie am letzten Gerät einen DMX-Abschlusswiderstand (120 Ohm Widerstand zwischen Signal - und Signal +) auf den DMX-Ausgang.

Wie reinige ich den Scheinwerfer?

Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen. Verwenden Sie einen Staubsauger oder Druckluft mit niedrigem Druck, um Staub von Oberflächen und Lüftungsschlitzen zu entfernen. Für die Scheiben wischen Sie vorsichtig mit einem weichen, fusselfreien Tuch, das mit einer milden Reinigungslösung angefeuchtet ist. Trocknen Sie die Scheiben, bevor Sie das Gerät wieder einschalten.

Was tun, wenn das Gerät nicht reagiert?

Überprüfen Sie zuerst die Stromversorgung und die Kabel. Falls die Sicherung durchgebrannt ist, setzen Sie sie durch eine Sicherung gleichen Typs und Werts. Wenn das Problem weiterhin besteht, kontaktieren Sie den Beamz-Support oder einen autorisierten Servicepartner. Öffnen Sie das Gehäuse nicht selbst.

Wie tausche ich die Sicherung aus?

Trennen Sie das Netzkabel. Öffnen Sie den Sicherungshalter auf der Rückseite mit einem Schraubendreher. Entfernen Sie die alte Sicherung und setzen Sie eine neue Sicherung gleichen Typs und Werts ein. Setzen Sie den Sicherungshalter wieder in das Gehäuse ein.

Kann ich das Gerät im Freien verwenden?

Nein, dieses Gerät ist ausschließlich für die Verwendung in Innenräumen konzipiert. Setzen Sie es nicht Feuchtigkeit, Regen oder extremen Temperaturen im Freien aus.

Was ist die maximale Leistung des Geräts?

Die maximale Leistungsaufnahme beträgt 600 W. Das Gerät arbeitet mit einer Spannung von 230 V, 50 Hz.

Wie befestige ich das Gerät an der Decke?

Verwenden Sie zertifizierte Schäkel, die für das Gewicht geeignet sind. Stecken Sie die Schnellspannbolzen der Omega-Bügel in die Öffnungen der Grundplatte und drehen Sie sie im Uhrzeigersinn, bis sie einrasten. Befestigen Sie immer ein Sicherungsseil an den vorgesehenen Befestigungspunkten. Der Montageort muss das 10-fache des Gerätegewichts tragen können.

Kann das Gerät ohne DMX-Controller betrieben werden?

Ja, das Gerät verfügt über eigenständige Modi, die über das Bedienfeld zugänglich sind. Sie können im Menü interne Programme auswählen, auch ohne DMX-Signal. Das Panel kann über USB 5 V auch ohne Netz versorgt werden.

Was tun, wenn das Licht intermittierend blinkt?

Dies kann auf Überhitzung zurückzuführen sein. Lassen Sie das Gerät abkühlen, senken Sie die Umgebungstemperatur und sorgen Sie für ausreichende Belüftung. Überprüfen Sie auch die Stromversorgungseinstellungen. Wenn das Problem weiterhin besteht, könnten die LEDs beschädigt sein: Wenden Sie sich an den Beamz-Kundendienst.

Wie invertiere ich die Display-Anzeige?

Drücken Sie die Taste INVERT (neben dem Display), um die Anzeige sofort zu invertieren. Sie können auch das Menü für eine dauerhafte Invertierung verwenden.

BEDIENUNGSANLEITUNG MHL740 BeamZ

SICHERHEITSHINWEISE 13

AUSPACKEN 14

NETZANSCHLUSS 14

RIGGING 14

DMX BEDIENUNG....15

DISPLAY 15

REINIGUNG 16

SICHERUNGWECHSEL 16

FEHLERSUCHE 17

ESPAÑOL

WARNUNG! Lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen, und bewahren Sie sie zum späteren Gebrauch auf. Sie enthält wichtige Informationen über die Installation, den Gebrauch und die Wartung des Gerätes.

• Vor der Inbetriebnahme des Gerätes auspacken und sorgfältig auf Transportschäden prüfen.
- Lesen Sie diese Anleitung sorgfältig durch und befolgen Sie sie.
- Beachten Sie alle Sicherheitshinweise. Entfernen Sie niemals Sicherheitshinweise oder andere Informationen vom Gerät.
- Achten Sie darauf, dass keine Lüftungsschlitze blockiert sind, da das Gerät sonst überhitzt.

WARNUNG! Bevor Sie das Gerät an eine Steckdose anschließen, überprüfen Sie, ob die Netzspannung und -frequenz mit den auf dem Gerät angegebenen Werten übereinstimmen. Wenn das Gerät über einen Spannungswahlschalter verfügt, schließen Sie das Gerät nur dann an das Netz an, wenn die Gerätewerte und die Netzspannungswerte übereinstimmen. Wenn das mitgelieferte Netzkabel oder -adapter nicht in Ihre Steckdose passt, wenden Sie sich an Ihren Elektriker.

• Überprüfen Sie nach dem Anschluss des Gerätes alle Kabel, um Schäden oder Unfälle, z.B. durch Stolperfallen, zu vermeiden.
• Das Netzkabel darf niemals geschrumpft oder beschädigt werden. Überprüfen Sie das Gerät und das Netzkabel von Zeit zu Zeit.
- Ziehen Sie immer den Netzstecker, wenn Sie das Gerät nicht benutzen oder vor der Reinigung! Fassen Sie das Netzkabel nur am Stecker und ziehen Sie niemals am Netzkabel.
- Ziehen Sie das Netzkabel und das Netzteil aus der Steckdose, wenn die Gefahr von Blitzschlag oder längerer Inaktivität besteht.

- Schalten Sie die Maschine nicht in schneller Folge ein und aus.

- Schließen Sie das Gerät nicht an ein Dimmerpack an.

• Installieren Sie das Gerät an einem gut belüfteten Ort.

- Legen Sie niemals Material über die Linse.

• Lassen Sie niemals Sonnenlicht direkt auf die Linse scheinen, auch wenn das Gerät nicht in Betrieb ist.
• Achten Sie immer auf einen Freiraum von mindestens 50 cm um das Gerät, um eine Belüftung zu gewährleisten.
• Achten Sie darauf, dass der Raum um und unter dem Montageort während der (Aus-)Montage oder Wartung des Geräts verschlossen ist.
• Bei Verwendung mit einer Montagehöhe >100 cm ist die Leuchte immer mit einem geeigneten Sicherungsdraht zu befestigen. Befestigen Sie den Sicherungsdraht nur an den richtigen Befestigungspunkten. Der Sicherungsdraht darf niemals an den Transportgriffen befestigt werden!
• Niemals direkt in den Lichtstrahl schauen. Bitte beachten Sie, dass schnelle Veränderungen in der Beleuchtung, z.B. Blinklichter, bei lichtempfindlichen oder epileptischen Patienten epileptische Anfälle verursachen können.
• Dieses Gerät ist nicht für den Dauerbetrieb ausgelegt. Durch konsequente Betriebspausen wird sichergestellt, dass das Gerät lange Zeit störungsfrei arbeitet.

WARNUNG! Wenn das Netzkabel des Geräts mit einer Erdungsklemme ausgestattet ist, schließen Sie es an eine Steckdose mit einer Schutzerdungsklemme an. Deaktivieren Sie niemals die Schutzerdung eines Netzkabels.

• Achten Sie darauf, dass das Gerät keiner extremen Hitze, Feuchtigkeit oder Staub ausgesetzt ist.
• Reinigen Sie das Gerät mit einem trockenen Tuch.
• Berühren Sie das Gerät während des Betriebs nicht mit bloßen Händen (das Gehäuse kann sehr heiß werden). Lassen Sie das Gerät vor der Handhabung mindestens 5 Minuten abkühlen.
• Dieses Gerät ist nur für den Innenbereich bestimmt, verwenden Sie es nicht in unmittelbarer Nähe von Flüssigkeiten (gilt nicht für spezielle Außengeräte – in diesem Fall befolgen Sie die folgenden besonderen Anweisungen). Setzen Sie dieses Gerät keinen brennbaren Stoffen, Flüssigkeiten oder Gasen aus.
• Wenn das Gerät starken Temperaturschwankungen ausgesetzt war (z.B. nach dem Transport), schalten Sie es nicht sofort ein. Die dabei entstehende Kondensation kann Ihr Gerät beschädigen. Lassen Sie das Gerät ausgeschaltet, bis es Raumtemperatur erreicht hat.
• Versuchen Sie niemals, den Thermostatschalter oder die Sicherungen zu umgehen.
• Demontieren oder modifizieren Sie das Gerät nicht.
  • Verwenden Sie für den Austausch nur Sicherungen/Leuchten gleichen Typs und gleicher Leistung.
  • Reparaturen, Wartungen und der elektrische Anschluss dürfen nur von einem qualifizierten Techniker durchgeführt werden.
  • Die Umgebungstemperatur muss immer zwischen -5^ und +45^ liegen.
• Wenn dieses Gerät auf eine andere Weise als in dieser Anleitung beschrieben verwendet wird, kann das Produkt beschädigt werden und die Garantie erlischt.
  • Plastiktüten sollten außerhalb der Reichweite von Kindern aufbewahrt werden.
  • Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. Betreiben Sie das Gerät niemals unbeaufsichtigt.

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt werden darf. Es muss stattdessen an die entsprechende Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Indem Sie sicherstellen, dass dieses Gerät ordnungsgemäß entsorgt wird, tragen Sie dazu bei, mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden, die sonst durch eine unsachgemäße Entsorgung dieses Produkts verursacht werden könnten. Recycling-Materialien tragen zur Schonung der natürlichen Ressourcen bei. Für weitere Informationen zur Wiederverwertung dieses Produkts wenden Sie sich bitte an Ihre Gemeinde, Ihren Hausmüllentsorger oder an den Laden, in dem Sie das Produkt gekauft haben.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG) / 21003000 (BatterieG)

AUSPACKEN

ACHTUNG! Packen Sie den Karton sofort nach Erhalt sorgfältig aus, überprüfen Sie seinen Inhalt, um sicherzustellen, dass alle Teile vorhanden sind und in gutem Zustand erhalten wurden. Bei Transportschäden oder fehlenden Teilen ist der Verkäufer unverzüglich zu informieren. Lagern

Sie die Verpackung und das Verpackungsmaterial. Wenn das Produkt zurückgegeben werden muss, ist es wichtig, dass das Produkt in der Originalverpackung zurückgegeben wird.

Wenn das Gerät drastischen Temperaturunterschieden ausgesetzt war (z.B. nach dem Transport), schalten Sie es nicht sofort ein. Die dabei entstehende Kondensation kann das Gerät beschädigen. Vergewissern Sie sich, dass das Gerät Raumtemperatur hat, und stecken Sie dann den Netzstecker in die Steckdose.

NETZANSCHLUSS

Auf der Rückseite von das Gerät wird angezeigt, an welche Netzspannung es angeschlossen werden muss. Prüfen Sie, ob die Netzspannung mit dieser übereinstimmt. Wenn die Netzspannung von der angegebenen abweicht, kann das Gerät irreparabel beschädigt werden. Das Gerät muss auch direkt an die Netzspannung angeschlossen werden. Es darf kein Dimmer oder eine einstellbare Stromversorgung verwendet werden.

Das Gerät verfügt über einen powerconnector Netzausgang. Entsprechend der örtlichen Gegebenheiten können mehrere Geräte durch powerconnector Ein- und Ausgang verlinkt werden. Verbinden Sie maximal vier (bei Benutzung von 230V/16A) P12 in einer Reihe. Nutzen Sie dafür ein zugelassenes dreiadriges Kabel mit min. 1,5 mm² Querschnitt. Dabei sind die Installationshinweise vom Hersteller und die Farbkodierung des Kabels zu beachten. Schalten Sie das Gerät nicht durch Drehen des powerconnector aus, sondern verwenden Sie den Ein-/Ausschalter oder ziehen Sie den Netzstecker!

WARNUNG! Schließen Sie das Gerät immer an einen geschützten Stromkreis an (Fehlerstromschutzschalter oder Sicherung). Vergewissern Sie sich, dass das Gerät ausreichend elektrisch geerdet ist, um die Gefahr eines Stromschlags oder Brandes zu vermeiden.

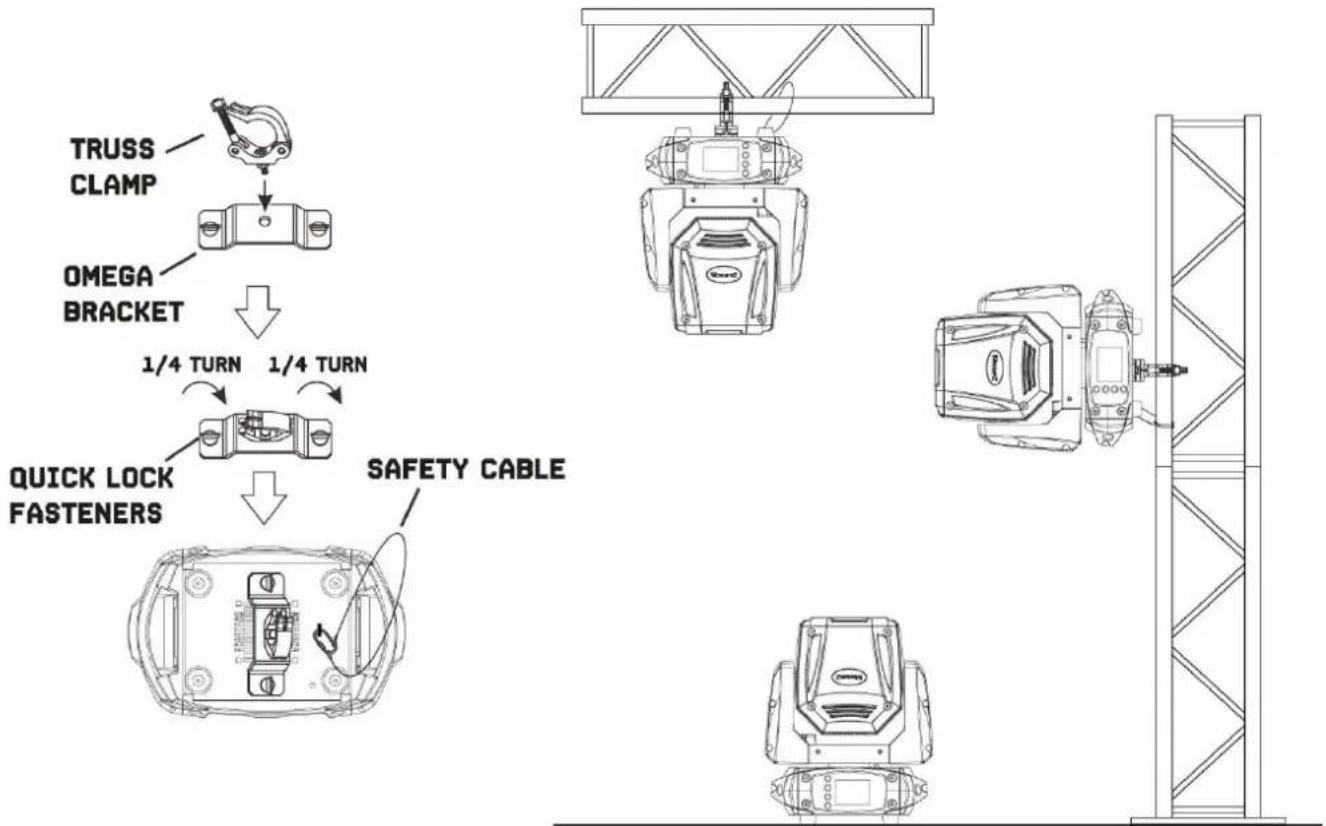

RIGGING

Das Gerät kann auf einer stabilen und ebenen Fläche aufgestellt werden. Durch die Befestigungsmöglichkeiten der Grundplatte kann das Gerät auch kopfüber an einer Traverse montiert werden, siehe untenstehende Abbildung. Für die Befestigung sind zertifizierte Klemmen mit korrekter Tragfähigkeit erforderlich. Gemäß der Abbildung werden die Schnellverschlussriegel der Omega-Halterungen in die vorgesehenen Öffnungen der Grundplatte eingesetzt und im Uhrzeigersinn gedreht, bis sie einrasten (bis zum Anschlag). Der Montageort muss ausreichend stabil sein und ein Gewicht von dem 10-fachen des Gerätegewichts tragen können. Befestigen Sie das Gerät mit einem Sicherheitskabel so, dass es nicht herunterfallen kann.

Befolgen Sie bei der Durchführung einer Installation immer die europäischen und nationalen Richtlinien bezüglich Rigging, Traversen und allen anderen Sicherheitsaspekten. Lassen Sie die Installation immer von einem autorisierten Fachhändler prüfen!

DMX BEDIENUNG

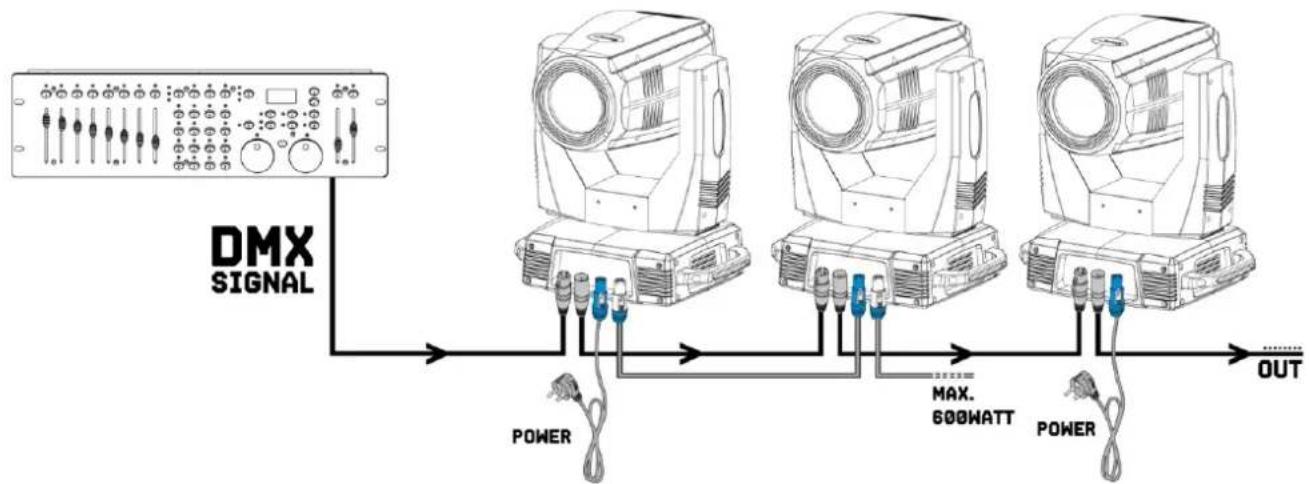

Wenn Sie einen Standard-DMX-Controller verwenden, können Sie den DMX-Ausgang des Controller direkt mit dem DMX-Eingang des ersten Geräts verbinden. Verbinden Sie den DMX-Ausgang immer mit dem nächsten DMX-Eingang des nächsten Geräts, bis alle Geräte angeschlossen sind.


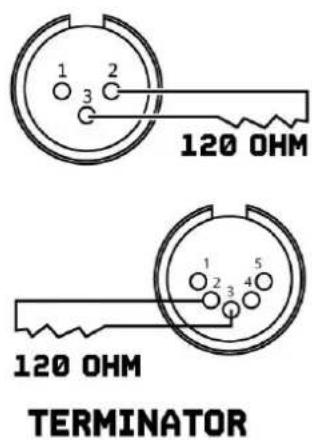

ACHTUNG! Bei der letzten Gerät müssen Sie die DMX-Leitung mit einem Abschlusswiderstand schließen. Nehmen Sie einen XLR-Stecker und löten Sie einen 120-Ohm-Widerstand zwischen Signal (-) und Signal (+) und stecken Sie diesen in den DMX-Ausgang der letzten Gerät in der Leitung.

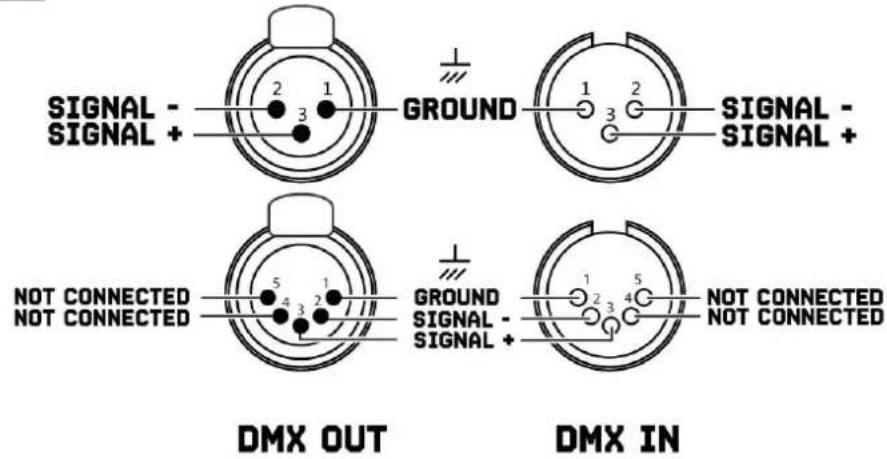

SIGNAL - SIGNAL + 2 1 3 GROUND 1 2 3 SIGNAL - SIGNAL + NOT CONNECTED NOT CONNECTED 5 1 4 3 2 GND SIGNAL - SIGNAL + 1 5 2 3 4 NOT CONNECTED NOT CONNECTED NOT CONNECTED DMX OUT DMX IN

120 OHM 120 OHM TERMINATOR

DISPLAY

Dieses Gerät verfügt über 5 Bedientasten. Navigieren Sie durch die Menüstruktur, indem Sie die Tasten an der Seite des Displays drücken.

M

MENU

Verlassen des aktuellen Menüs oder der Funktion.

①

UP

Navigiert nach oben durch die Menüliste oder erhöht den Zahlenwert in einer Funktion.

⑦

DOWN

Navigiert nach unten durch die Menüliste oder verringert den Zahlenwert in einer Funktion.

©

OK

Aktiviert das aktuell angezeigte Menü oder setzt den aktuell ausgewählten Wert in die ausgewählte Funktion.

①

INVERT

Ermöglicht es, die Anzeige sofort umzukehren, ohne im Menü zu suchen.

Das Display und das Gerätemenü kann über den USB-Anschluss (5V) mit Strom versorgt werden. Dies ermöglicht den Zugriff auf die wichtigsten Funktionen im Bedienfeld, einschließlich der DMX-Adressierung, wenn das Gerät nicht an das Stromnetz angeschlossen ist.

REINIGUNG

Die Ansammlung von Staub, Schmutz und anderen Schwebstoffen reduziert die Lichtleistung der Leuchte. Es verhindert auch, dass das Gerät richtig abkühlt, was die Lebensdauer des Geräts verkürzt. Die Rate der Schmutzansammlung variiert je nach Umgebungsfaktoren wie luftgetragener Staub, Einsatz von Nebelmaschinen, Luftstrom aus Lüftungsanlagen usw. Die Rate der Schmutzansammlung variiert je nach Umgebung. Die Kühlgebläse des Gerät beschleunigen den Aufbau, und alle in der Atmosphäre vorhandenen Rauchpartikel erhöhen die Tendenz zur Verschmutzung.

Um die beste Leistung und Lebensdauer des Geräts zu erhalten, überprüfen und reinigen Sie das Gerät regelmäßig, sobald Sie Anzeichen von Schmutzansammlung feststellen.

Überprüfen Sie die Betriebsumgebung jedes Mal, wenn Sie das Gerät in Betrieb nehmen. Unter staubigen oder rauchigen Bedingungen sollte das Gerät nach einigen Stunden überprüft werden und regelmäßig überprüft werden, ob das Gerät schneller als erwartet Schmutz anziehen kann. Stellen Sie einen Reinigungsplan auf, der sicherstellt, dass Schmutz entfernt wird, bevor er sich ansammeln kann.

Verwenden Sie die folgenden Richtlinien:

- Trennen Sie das Gerät vom Stromnetz und lassen Sie es vor der Reinigung vollständig abkühlen.

- Verwenden Sie zur Reinigung des Geräts keine Lösungsmittel, Scheuermittel oder andere aggressive Produkte.

- Staubsaugen oder Niederdruck–Druckluft verwenden, um Staub und lose Partikel von Oberflächen und Lüftungsöffnungen zu entfernen. Vermeiden Sie es, die Lüfterblätter zu drehen, bevor Sie einen Vakuum- oder Luftstrom auf den Lüfter richten, da der Lüfter sonst zu schnell laufen und ihn beschädigen könnte.

- Reinigen Sie Glasteile, indem Sie sie vorsichtig mit einem weichen, sauberen, fusselfreien Tuch abwischen, das mit einer schwachen Reinigungslösung befeuchtet ist. Die Lösung auf das Tuch und nicht auf die zu reinigende Oberfläche geben. Vermeiden Sie es, Glasflächen zu reiben.

- Trocknen Sie das Gerät mit einem weichen, sauberen, fusselfreien Tuch oder Niederdruck-Druckluft, bevor Sie das Gerät wieder mit Strom versorgen.

SICHERUNGWECHSEL

Wenn die Sicherung defekt ist, ersetzen Sie sie durch eine Sicherung gleichen Typs und gleicher Leistung. Um die Sicherung auszutauschen, schalten Sie zuerst die Stromversorgung aus und führen Sie die folgenden Schritte aus.

FUBE

Vorgehensweise:

Schritt 1: Öffnen Sie den Sicherungshalter auf der Rückseite mit einem geeigneten flachen Schraubendreher.

Schritt 2: Entfernen Sie die alte Sicherung aus dem Sicherungshalter.

Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.

Schritt 4: Setzen Sie den Sicherungshalter in das Gehäuse ein.

FEHLERSUCHE

Die folgende Checkliste kann Ihnen im unwahrscheinlichen Fall helfen, dass während der Verwendung des Produkts ein Problem auftritt:

SYMPTOM	MÖGLICHE URSACHE	VORGESCHLAGENE AKTION
Das Gerät reagiert nicht.	Keine Stromversorgung.	Vergewissern Sie sich, dass das Gerät eingeschaltet ist.Überprüfen Sie die Kabel und Anschlüsse.
	Sicherung durchgebrannt oder interner Fehler.	Tauschen Sie die Hauptsicherung aus oder wenden Sie sich an den Beamz Support oder den autorisierten Beamz Servicepartner.Demontieren Sie keine Teile des Gehäuses.Versuchen Sie nicht, eine Sicherung auszutauschen oder Reparaturen oder Wartungsarbeiten durchzuführen, die nicht in dieser Bedienungsanleitung beschrieben sind, es sei denn, Sie haben die Erlaubnis von Beamz Support oder einem von Beamz autorisierten Servicepartner.
Das Gerät wird korrekt zurückgesetzt, reagiert jedoch nicht (oder nicht richtig) auf den Controller.	Der Controller ist nicht angeschlossen.Schlechte DMX-Leitung.	Verbinden Sie den Controller.Überprüfen Sie die Anschlüsse und Kabel.Korrigieren Sie schlechte Verbindungen.Reparieren oder ersetzen Sie beschädigte Kabel.
	Die DMX-Leitung hat keinen Abschlusswiderstand.	Stecken Sie den DMX-Terminator-Stecker in den DMX-Ausgang des letzten Gerätes auf der DMX-Leitung.
	Falsche Adressierung des Gerätes	Überprüfen Sie die Einstellungen der Geräteadresse und des DMX-Modus.
	Ein Gerät ist defekt und stört die Datenübertragung auf der DMX-Leitung.	Entfernen Sie die DMX IN- und OUT-Stecker aus dem Gerät und verbinden Sie sie direkt miteinander, um jeweils ein Gerät zu umgehen, bis der normale Betrieb wiederhergestellt ist.Lassen Sie ein defektes Gerät von einem autorisierten Techniker warten.
	Pin 2 und 3 sind in XLR-Verbindung vertauscht.	Überprüfen Sie die Anschlüsse und Kabel.Installieren Sie ein Phasenschieberkabel zwischen den Geräten oder tauschen Sie die Pins 2 und 3 in dem Gerät aus, das sich anders verhält.
Fehler nach dem Zurücksetzen des Geräts	Der Effekt erfordert eine mechanische Anpassung.	Überprüfen Sie die Softwareversion und die Fehlermeldungen des Gerätes für weitere Informationen. Wenden Sie sich an den Beamz Support oder an den autorisierten Beamz-Servicepartner.
Kein Lichtaustritt oder Licht ist intermittierend.	Gerät zu heiß	Lassen Sie das Gerät abkühlen.Reduzieren Sie die Umgebungstemperatur.Achten Sie auf einen freien Luftstrom um das Gerät herum. Reinigen Sie das Gerät bei Bedarf.
	LEDs defekt	Trennen Sie das Gerät und kontaktieren Sie den Beamz Support oder einen von Beamz autorisierten Servicepartner.
	Die Stromversorgungseinstellungen passen nicht zur örtlichen Netzspannung unf Frequenz,	Trennen Sie das Gerät vom Stromnetz.Überprüfen Sie die Einstellungen und beheben Sie mögliche Fehler.
