Produkttyp	Präzisionswaage
Modell	ABS 120-4N
Marke	Kern
Ablesbarkeit (d)	0,1 mg
Wägebereich (max)	120 g
Wiederholbarkeit	0,2 mg
Linearität	± 0,3 mg
Wiegeeinheiten	mg, g, ct
Empfohlenes Justiergewicht	100 g (Klasse E2)
Aufwärmzeit	8 h
Stabilisierungszeit	3 s
Stückzählen: kleinstes Stückgewicht	1 mg
Wägeplatte	Edelstahl, ø 91 mm
Gehäuseabmessungen (L x B x H)	210 x 340 x 325 mm
Windschutzabmessungen (B x L x H)	174 x 162 x 227 mm
Nettogewicht	6 kg
Umgebungsbedingungen	+5°C bis +40°C, Luftfeuchtigkeit 20-85%
Stromversorgung	Netzteil AC 100-240 V, 400 mA, 50/60 Hz; Waage DC 12 V, 1,25 A
Schnittstelle	Serielle RS232C (über optionales Kabel)
Anwendungsfunktionen	Einfaches Wiegen, Tara, Stückzählen, Prozentbestimmung, Rezeptmodus, Kontrollwägen (Checkweighing), Zielwägen (Target)
Justierung	Extern mit Justiergewicht
Kalibrierung	EU-Bauartzulassung für eichpflichtige Waagen
Anzeige	Hintergrundbeleuchtetes LCD mit Stabilitätssymbolen und HI/OK/LO-Anzeigen
Reinigung	Wägeplatte: entfernen, mit Wasser waschen, trocknen. Gehäuse: feuchtes Tuch mit mildem Reinigungsmittel. Glasscheiben: Glasreiniger. Keine Lösungsmittel verwenden.
Sicherheit	Auto-Off, Menüsperre mit Passwort, Überlastschutz
Wartung und Instandhaltung	Öffnung nur durch von Kern autorisiertes Fachpersonal. Netzstecker ziehen vor jedem Eingriff.
Ersatzteile und Reparierbarkeit	Zubehör und Schnittstellenkabel bei Kern erhältlich. Nur Originalteile verwenden.

Häufig gestellte Fragen - ABS 120-4N Kern

Wie justiere ich die Kern ABS 120-4N Waage mit einem externen Gewicht?

Zum Justieren drücken Sie im Wiegemodus die CAL-Taste. Das Menü E.CAL muss aktiviert sein. Legen Sie das empfohlene Justiergewicht (100 g Klasse E2) vorsichtig innerhalb von 60 Sekunden nach dem blinkenden Display mittig auf die Wägeplatte. Schließen Sie die Windschutztüren und warten Sie, bis die Nullanzeige blinkt, dann nehmen Sie das Gewicht ab. Die Justierung ist abgeschlossen, wenn die Waage automatisch in den Wiegemodus zurückkehrt.

Wie ist die Tara-Prozedur?

Stellen Sie den leeren Behälter auf die Wägeplatte und warten Sie auf Stabilität (Symbol →). Drücken Sie die TARE-Taste, um das Behältergewicht zu speichern. Die Anzeige geht auf Null. Sie können nun den Nettogehalt wiegen. Zum Löschen der Tara entladen Sie die Wägeplatte und drücken Sie erneut TARE.

Wie verwende ich die Stückzählfunktion?

Aktivieren Sie den Modus PCS über das Menü APL.FUNC. Stellen Sie einen leeren Behälter auf, tarieren Sie. Drücken Sie zweimal MENU, um die Anzahl der Referenzteile (5,10,20,50,100) auszuwählen. Geben Sie die exakte Anzahl der entsprechenden Teile hinzu, warten Sie auf Stabilität und drücken Sie TARE. Die Waage berechnet das Stückgewicht und wechselt in den Zählmodus. Fügen Sie dann die zu zählenden Teile hinzu.

Was tun, wenn die Anzeige nicht aufleuchtet?

Überprüfen Sie, ob die Waage eingeschaltet ist: Ist das Netzteil eingesteckt und funktioniert die Steckdose? Stellen Sie sicher, dass das Netzkabel nicht beschädigt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kern-Kundendienst.

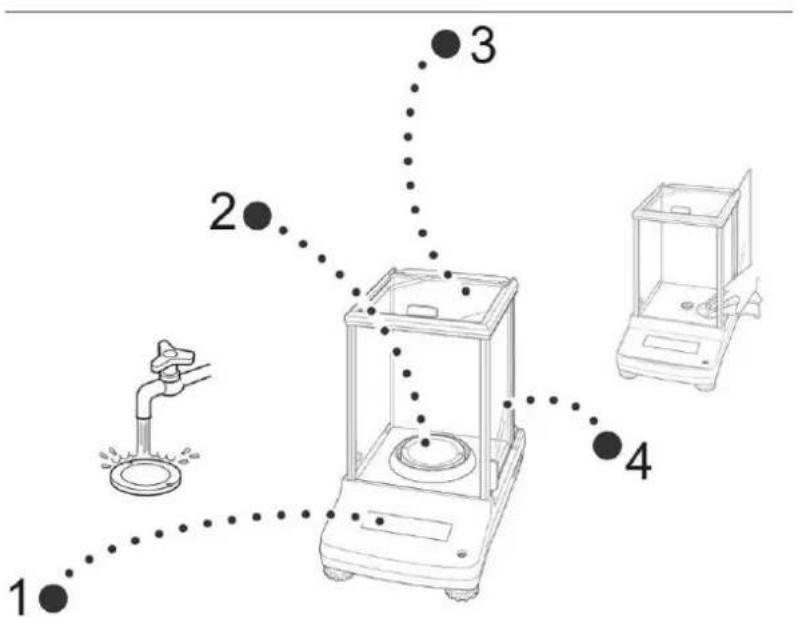

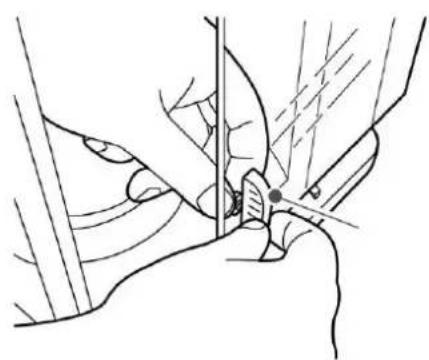

Wie reinige ich die Waage und den Glasscheiben-Windschutz?

Trennen Sie die Waage vor der Reinigung unbedingt vom Netz. Entfernen Sie die Wägeplatte und waschen Sie sie mit Wasser, dann trocknen Sie sie. Für das Gehäuse verwenden Sie ein feuchtes Tuch mit einem milden Reinigungsmittel (keine Lösungsmittel). Die Glastüren werden abgenommen (siehe Anleitung) und mit einem handelsüblichen Glasreiniger gereinigt. Achtung: Bruchgefahr.

Welche Wiegeeinheiten sind verfügbar?

Aktivierbare Einheiten sind: g, mg und ct (Karat). Sie können auch eine freie Einheit über UNIT.U im Menü programmieren, indem Sie einen Umrechnungsfaktor definieren.

Wie aktiviere ich die automatische Druckfunktion (Auto Print)?

Drücken Sie PRINT 3 Sekunden lang, um das Datenausgabemenü aufzurufen. Navigieren Sie zu AUTO.PRN und aktivieren Sie es. Anschließend können Sie die Druckbedingungen wählen (z.B. Druck nach positiver Stabilisierung). Ein Symbol AP erscheint auf dem Display, wenn die Funktion aktiv ist.

Was bedeuten die Fehlermeldungen ERR H, ERR C, OL?

ERR H: Hardwarefehler – schalten Sie die Waage aus und wieder ein; falls anhaltend, wenden Sie sich an den Hersteller. ERR C: Nullpunktverschiebung während der Justierung – entfernen Sie alle Gegenstände von der Wägeplatte und beginnen Sie erneut. OL (oder -OL): Überlast – reduzieren Sie die Last oder setzen Sie die Wägeplatte richtig ein.

Wie ändere ich das Passwort für die Menüsperre?

Im Hauptmenü gehen Sie zu TOOLS > SYSTEM > PASS.WRD. Geben Sie das alte Passwort ein (Standard 9999), dann das neue (4 Ziffern) und bestätigen Sie. Die Sperre wird im Zustand OFF oder Stand-by durch 3-sekündiges Halten von MENU aktiviert.

Wie lange ist die empfohlene Aufwärmzeit?

Für das Modell ABS 120-4N beträgt die Aufwärmzeit 8 Stunden ab dem Einschalten. Dies ermöglicht der Waage, ihre Betriebstemperatur für genaue Wägungen zu erreichen. Während dieser Zeit muss die Waage am Netz bleiben.

BEDIENUNGSANLEITUNG ABS 120-4N Kern

Betriebsanleitung Operating instruction Mode d'emploi

KERN ABS-N\_ABJ-NM

Version 1.5

08/2017

1 Technische Daten 4

2 Konformitätserklärung 7

3 Geräteübersicht 8

3.1 Tastaturübersicht 9

3.1.1 Numerische Eingabe 10

3.2 Anzeigenübersicht 11

4 Grundlegende Hinweise (Allgemeines).... 12

4.1 Bestimmungsgemäße Verwendung 12

4.2 Sachwidrige Verwendung....12

4.3 Gewährleistung.... 12

4.4 Prüfmittelüberwachung 13

5 Grundlegende Sicherheitshinweise 13

5.1 Hinweise in der Betriebsanleitung beachten.... 13

5.2 Ausbildung des Personals 13

6 Transport und Lagerung 13

6.1 Kontrolle bei Übernahme.... 13

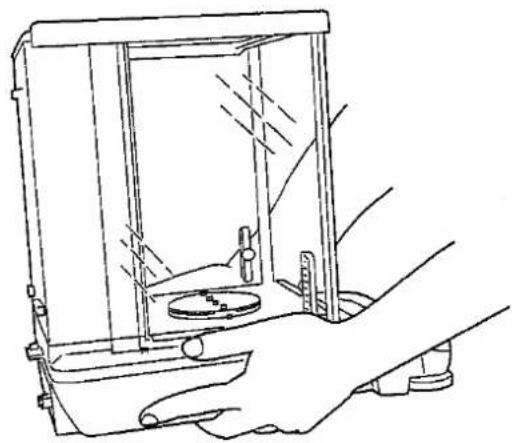

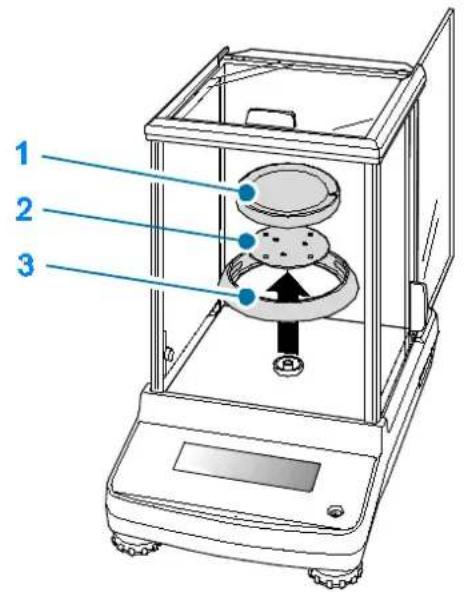

6.2 Verpackung/Rücktransport 14

7 Auspacken, Aufstellung und Inbetriebnahme.... 16

7.1 Aufstellort, Einsatzort 16

7.2 Auspacken und Prüfen 16

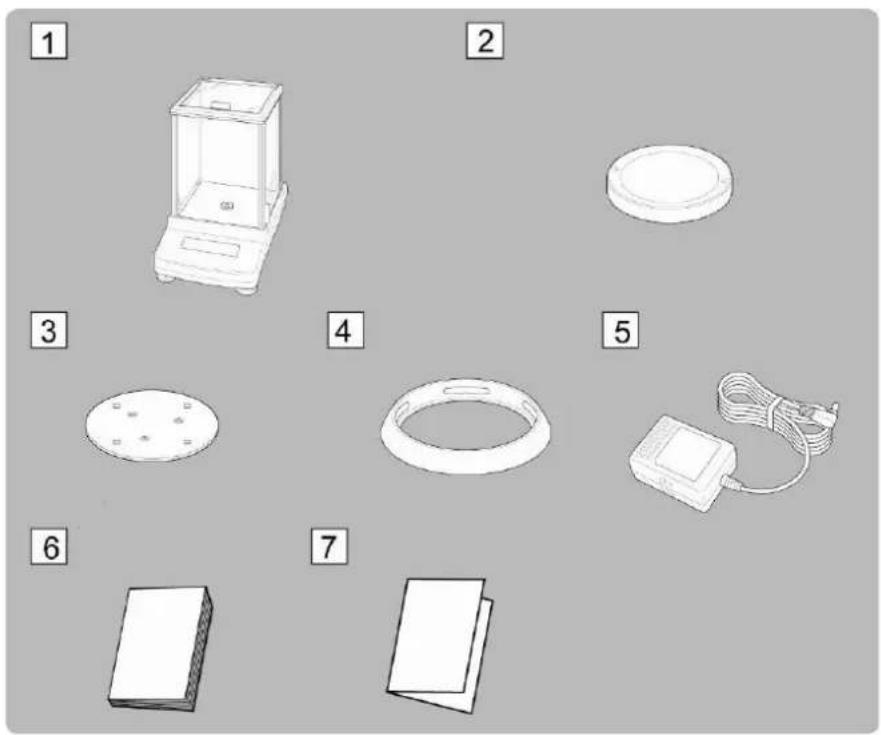

7.2.1 Lieferumfang / Serienmäßiges Zubehör 17

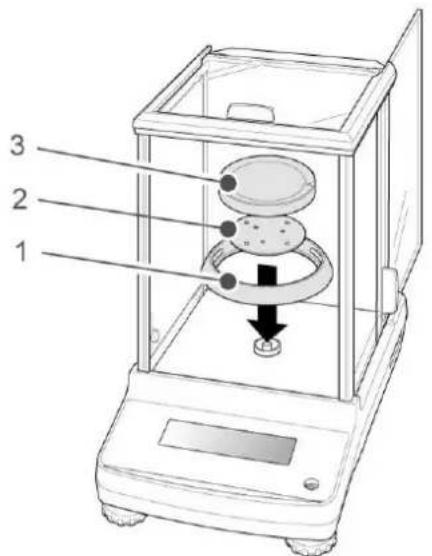

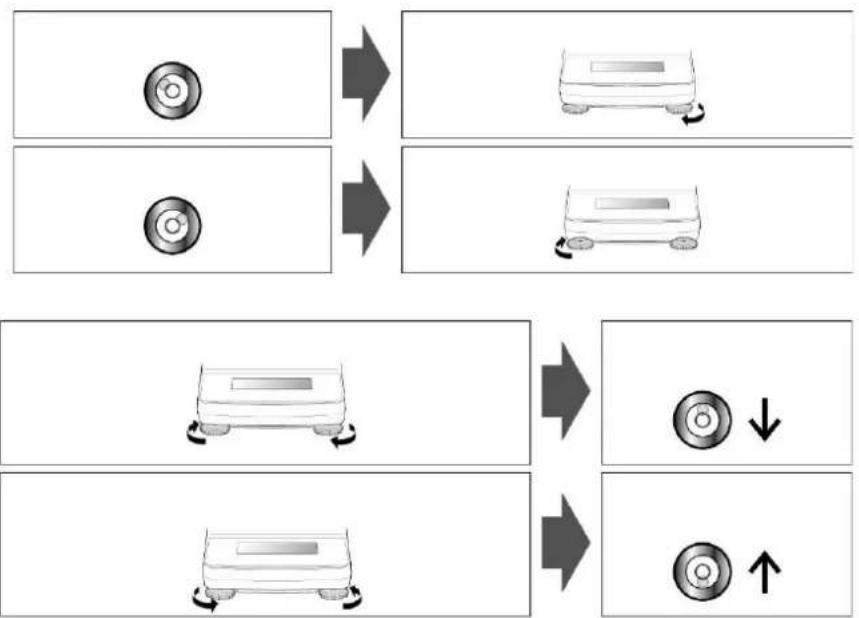

7.2.2 Aufstellen.... 18

7.3 Netzanschluss 19

7.3.1 Einschalten der Stromversorgung 19

7.4 Erstinbetriebnahme....19

7.5 Anschluss von Peripheriegeräten 19

8 Justierung 20

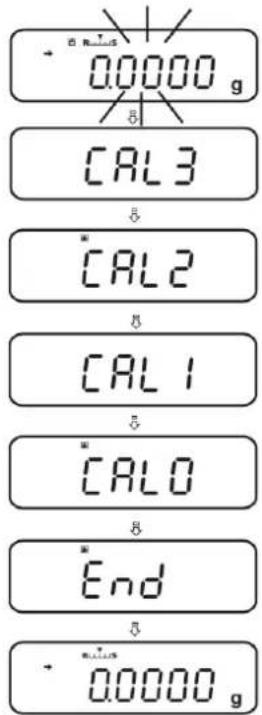

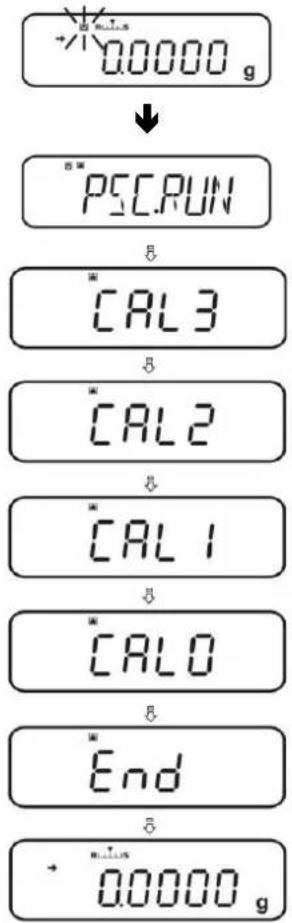

8.1 Automatische Justierung durch PSC (Perfect Self Calibration), nur Modelle ABJ...... 20

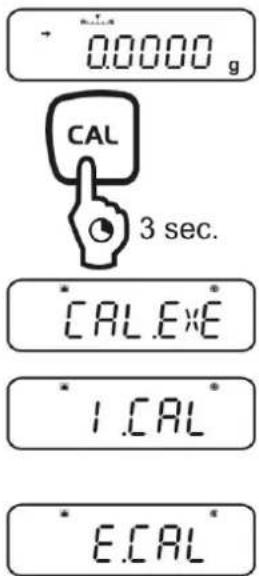

8.2 Menüeinstellung „I.CAL“ / „E.CAL“ 23

8.2.1 Justierung mit internem Gewicht (KERN ABJ) 24

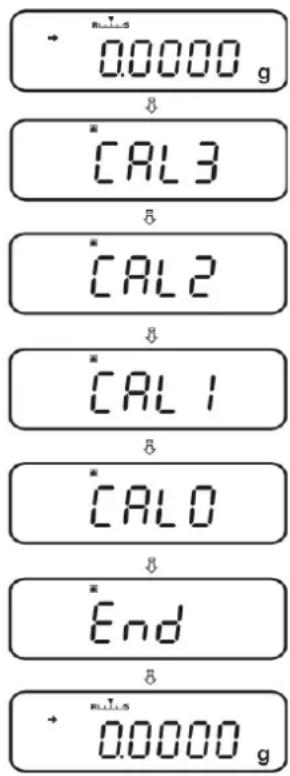

8.2.2 Justierung mit externem Gewicht (KERN ABS) 25

8.3 Justierprotokoll 26

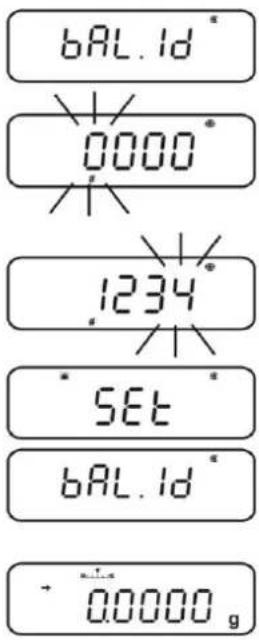

8.4 Waagenidentifikations-Nr. 27

9 Eichung....28

10 Wägen 30

10.1 Waage einschalten / Wägemodus aufrufen 30

10.2 Waage ausschalten 30

10.3 Start-Anzeige einstellen.... 31

10.4 Auto Power-Off Funktion (Automatische Abschaltfunktion) 33

10.5 Einfaches Wägen 34

10.6 Tarieren 35

10.7 Wägeinheit umschalten 36

10.7.1 Frei programmierbare Wägeeinheit 37

10.7.2 Position Dezimalpunkt für frei programmierbare Wägeeinheit 38

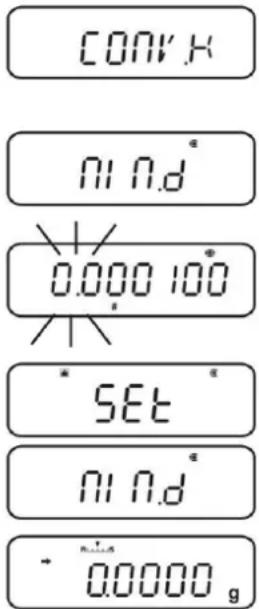

10.7.3 Eingabe Minimalgewicht für frei programmierbare Wägeeinheit 38

10.8 Ablesbarkeit ändern (1D/10D) 39

10.9 Dezimalpunkt als Punkt oder Komma anzeigen 40

11 Menü 41

11.1 Menü-Symbol 41

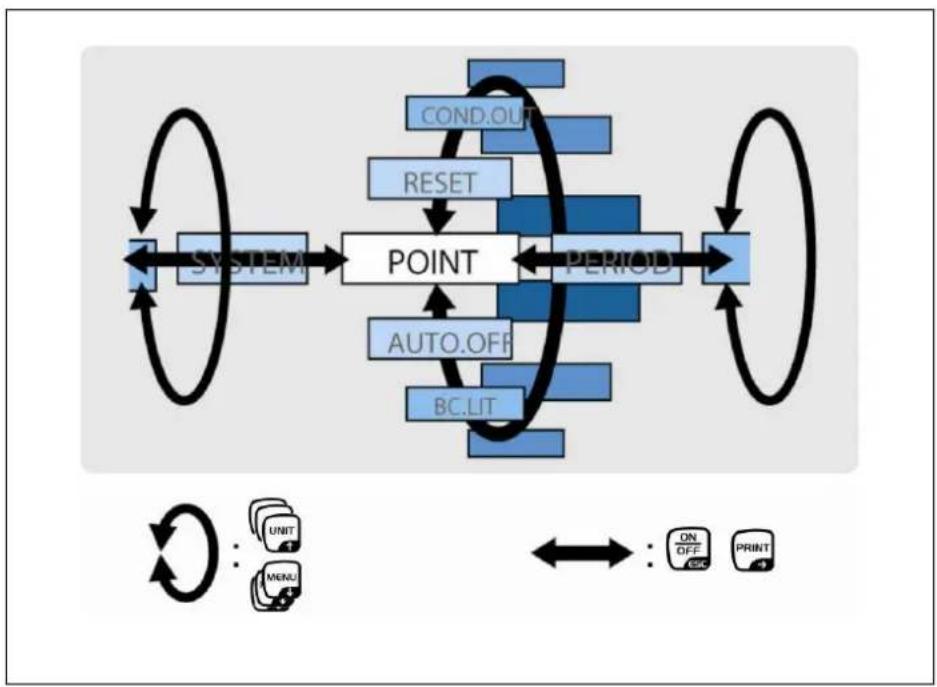

11.2 Navigation im Menü....42

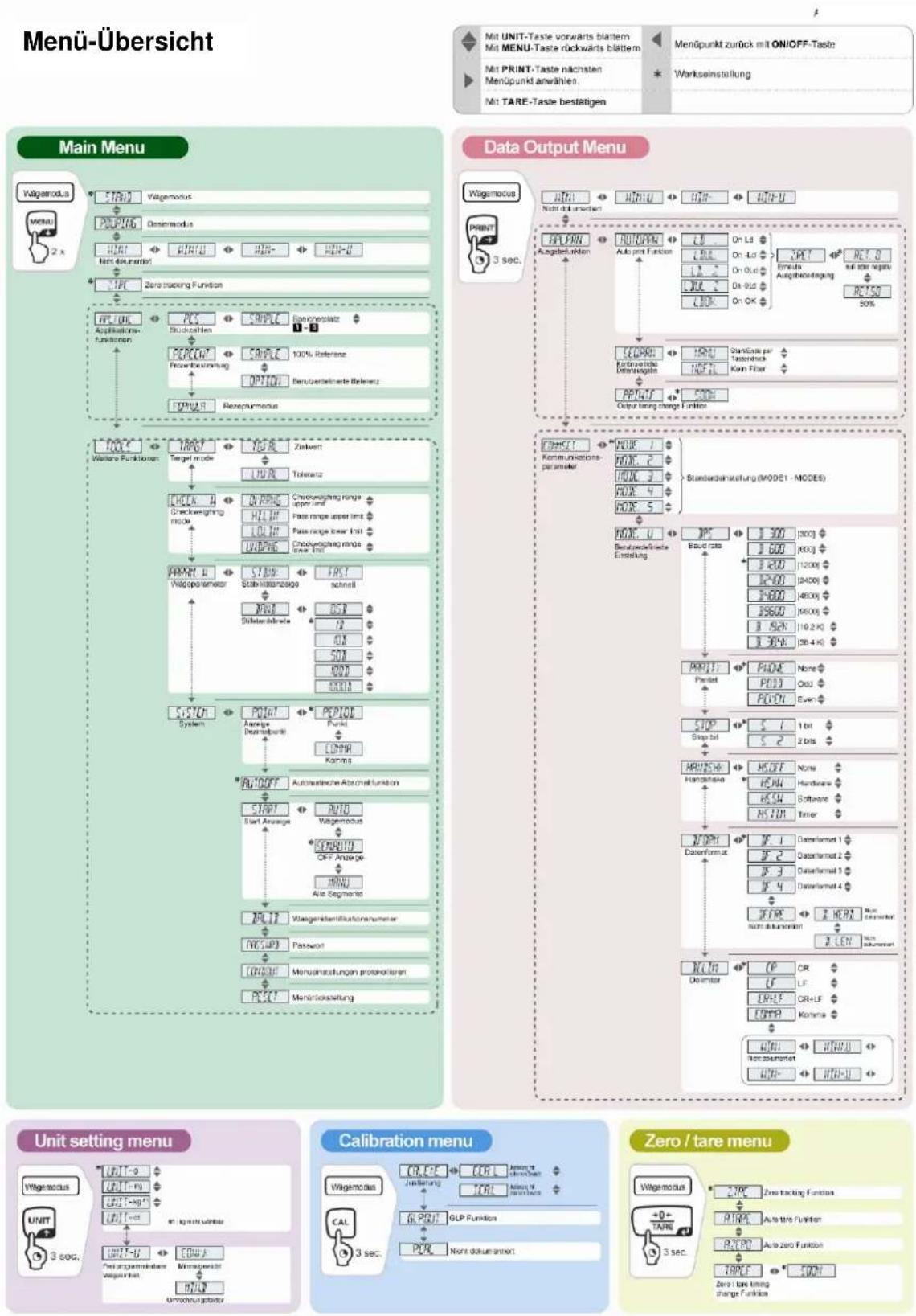

11.3 Menü-Übersicht 43

11.4 Menürückstellung 44

11.5 Menüsperre 45

11.5.1 Passwort ändern 46

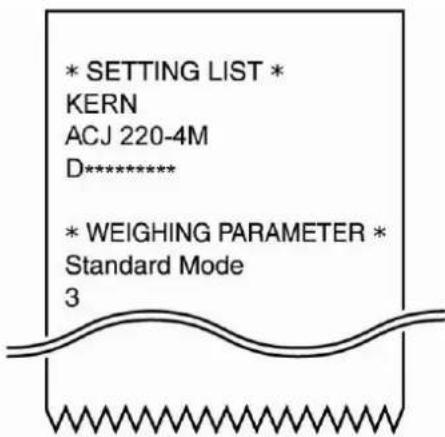

11.6 Menüeinstellungen protokollieren....47

12 Zero / tare Menu (Nullstell- und Tarierfunktionen).... 48

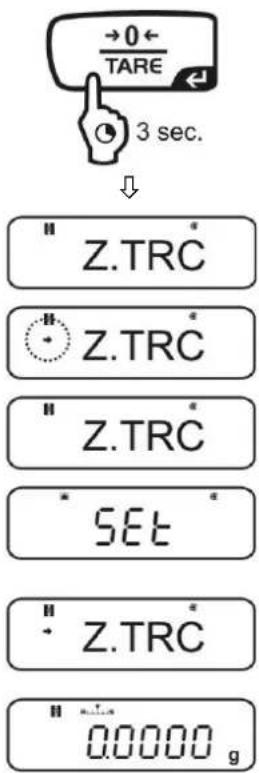

12.1 Zero tracking Funktion....49

12.2 Auto Zero Funktion 50

12.3 Auto Tare Funktion....51

12.4 Zero / tare timing change Funktion 52

13 Stabilitäts- und Reaktionseinstellungen.... 53

13.1 Stabilität- und Reaktionseinstellungen über „Easy Setting-Anzeige“ (ohne Menüaufruf)

53

13.2 Auswahl Wäge- / Dosiermodus 54

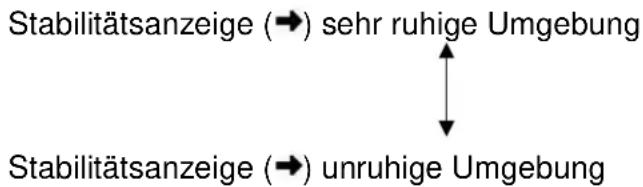

13.3 Stillstandsbreite.... 55

14 Applikationsfunktionen 57

14.1 Stückzählen....57

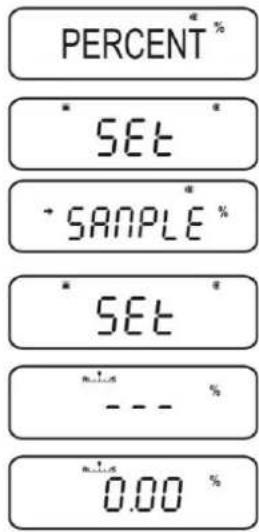

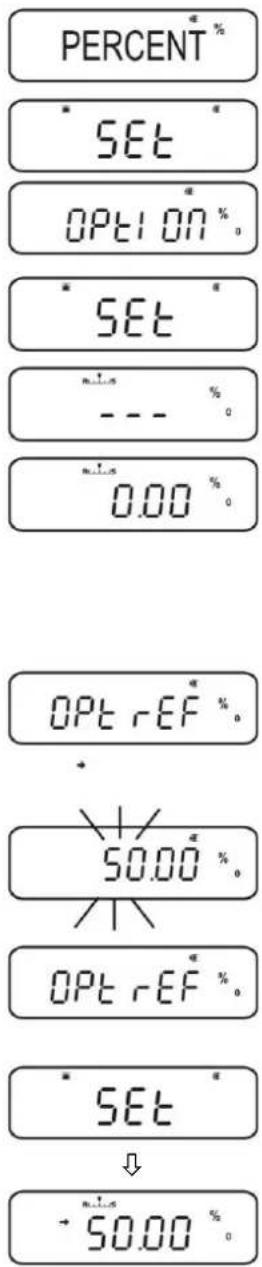

14.2 Prozentbestimmung 60

14.2.1 Referenzgewicht = 100 % 61

14.2.2 Benutzerdefinierte Referenz 62

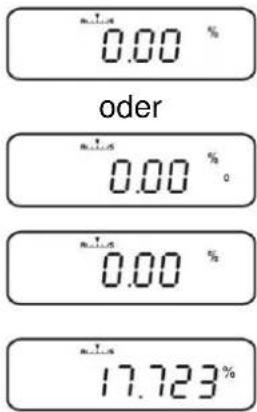

14.2.3 Prozentbestimmung 63

14.3 Rezeptur Modus....64

14.3.1 Ausgabe „Komponenten-Nr.“ aktivieren.... 66

14.3.2 Ausgabe „TOTAL“ aktivieren....67

15 Checkweighing und Target Mode (Kontroll- und Zielwägen)...... 68

16.2 Ausgabe-Funktionen....76

16.2.1 Automatische Datenausgabe / Auto Print Funktion 76

16.2.2 Kontinuierliche Datenausgabe / Continuous Output Funktion 78

16.2.3 Output Timing Change Funktion 80

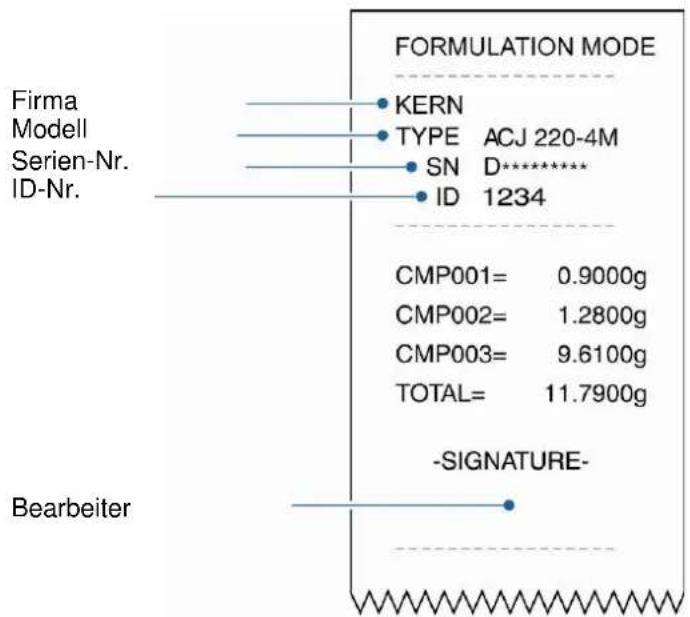

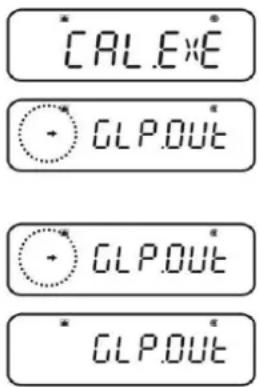

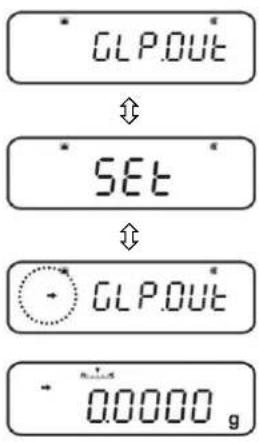

16.2.4 GLP Output Funktion / Waagenidentifikationsnummer....81

16.3 Kommunikationsparameter 82

16.3.1 Auswahl einer Standardeinstellung „MODE 1 - MODE 5“ 83

16.3.2 Benutzerdefinierte Einstellungen „MODE U“ / Einstellung für KERN –YKB-01N ...... 84

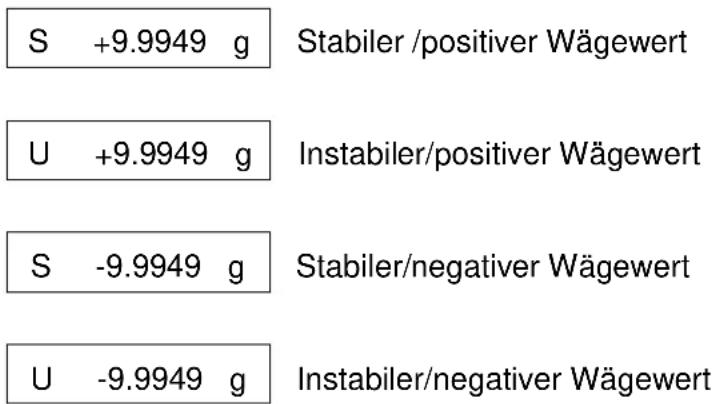

16.4 Datenformate 88

16.5 Fernsteuerbefehle 92

17 Wartung, Instandhaltung, Entsorgung.... 93

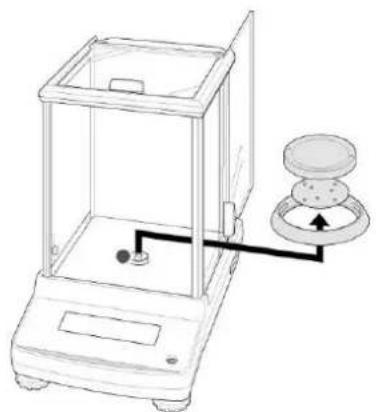

17.1 Reinigen 93

17.2 Wartung, Instandhaltung 95

17.3 Entsorgung 95

18 Kleine Pannenhilfe....95

18.1 Fehlermeldungen....96

1 Technische Daten

KERN ABJ	80-4NM	ABJ 120-4NM	ABJ 220-4NM	ABJ 320-4NM
Ablesbarkeit (d)	0.1 mg	0.1 mg	0.1 mg	0.1 mg
Wägebereich (Max)	82 g	120 g	220 g	320 g
Mindestlast (Min)	10 mg	10 mg	10 mg	10 mg
Eichwert (e)	1 mg	1 mg	1 mg	1 mg
Eichklasse	I I I I
Reproduzierbarkeit	0.2 mg	0.2 mg	0.2 mg	0.2 mg
Linearität	± 0.3 mg	± 0.3 mg	± 0.3 mg	± 0.3 mg
Einschwingzeit	3 sec
Justiergewicht	intern
Anwärmzeit	4 h	8 h	8 h	8 h
Wägeeinheiten	mg, g	mg, g, ct
Kleinstes Teilegewicht bei Stückzählung	1 mg
Referenzstückzahlen bei Stückzählung	5, 10, 20, 50,100
Wägeplatte, Edelstahl	ø 91mm
Abmessungen Gehäuse (B x T x H) [mm]	210 x 340 x 325
Abmessungen Glaswindschutz [mm]	174 x 162 x 227 (Wägeraum)
Nettogewicht (kg)	6
Zulässige Umgebungsbedingung	+10°C bis +30°C
Luftfeuchtigkeit	20 ~ 85 % relativ (nicht kondensierend)
Netzteil Eingangspannung	AC 100 -240 V, 400 mA 50/60Hz
Waage Eingangspannung	DC 12 V, 1.25 A
Verschmutzungsgrad	2
Überspannungskategorie	Kategorie II
Höhenmeter	Bis 2000 m
Aufstellort	Nur in geschlossenen Räumen
KERN ABS 80-4N ABS 120-4N
Ablesbarkeit (d) 0.1 mg 0.1 mg
Wägebereich (Max) 82 g 120 g
Reproduzierbarkeit	0.2 mg	0.2 mg
Linearität	± 0.3 mg	± 0.3 mg
Empfohlenes Justiergewicht nicht beigegeben (Klasse)	80 g (E2) 100 g (E2)
Anwärmzeit	4 h	8 h
Einschwingzeit	3 sec
Wägeeinheiten	mg, g	mg, g, ct
Kleinstes Teilegewicht bei Stückzählung	1 mg
Referenzstückzahlen bei Stückzählung	5, 10, 20, 50,100
Wägeplatte, Edelstahl	ø 91mm
Abmessungen Gehäuse (B x T x H) [mm]	210 x 340 x 325
Abmessungen Glaswindschutz [mm]	174 x 162 x 227 (Wägeraum)
Nettogewicht (kg)	6
Zulässige Umgebungsbedingung	+5°C bis +40°C
Luftfeuchtigkeit	20 ~ 85 % relativ (nicht kondensierend)
Netzteil Eingangspannung	AC 100 -240 V, 400 mA 50/60Hz
Waage Eingangspannung	DC 12 V, 1.25 A
Verschmutzungsgrad	2
Überspannungskategorie	Kategorie II
Höhenmeter	Bis 2000 m
Aufstellort	Nur in geschlossenen Räumen
KERN ABS 220-4N ABS	320-4N
Ablesbarkeit (d) 0.1 mg 0.1 mg
Wägebereich (Max) 220 g	320 g
Reproduzierbarkeit 0.2 mg		0.2 mg
Linearität	± 0.3 mg	± 0.3 mg
Empfohlenes Justiergewicht nicht beigegeben (Klasse)	200 g (E2)	300 g (E2)
Einschwingzeit 3 sec
Anwärmzeit 8 h
Wägeeinheiten	mg, g, ct
Kleinstes Teilegewicht bei Stückzählung	1 mg
Referenzstückzahlen bei Stückzählung	5, 10, 20, 50,100
Wägeplatte, Edelstahl	ø 91mm
Abmessungen Gehäuse (B x T x H) [mm]	210 x 340 x 325
Abmessungen Glaswindschutz [mm]	174 x 162 x 227 (Wägeraum)
Nettogewicht (kg)	6
Zulässige Umgebungsbedingung	+5°C bis +40°C
Luftfeuchtigkeit	20 ~ 85 % relativ (nicht kondensierend)
Netzteil Eingangspannung	AC 100 -240 V, 400 mA 50/60Hz
Waage Eingangspannung	DC 12 V, 1.25 A
Verschmutzungsgrad	2
Überspannungskategorie	Kategorie II
Höhenmeter	Bis 2000 m
Aufstellort	Nur in geschlossenen Räumen

2 Konformitätserklärung

Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter:

www.kern-sohn.com/ce

i Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die Konformitätserklärung im Lieferumfang enthalten.

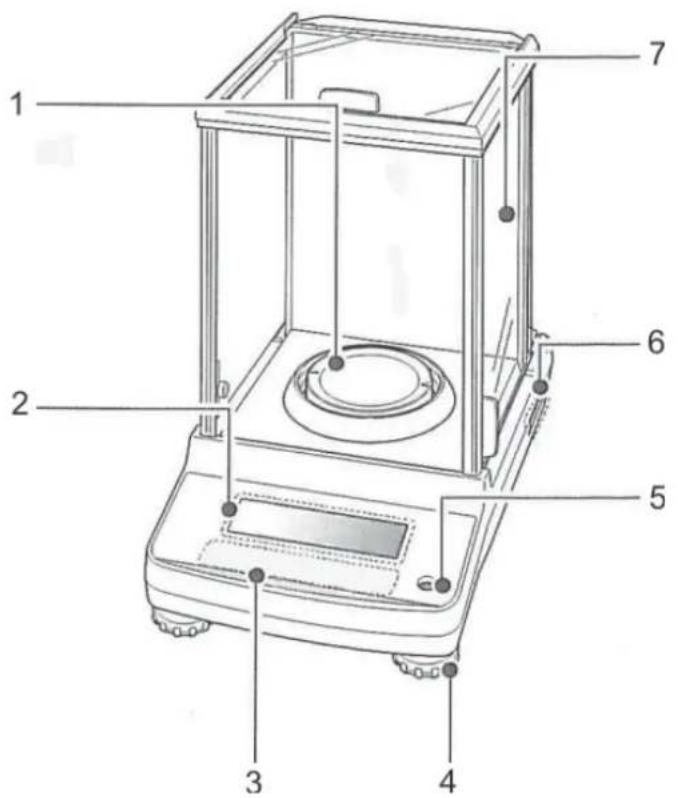

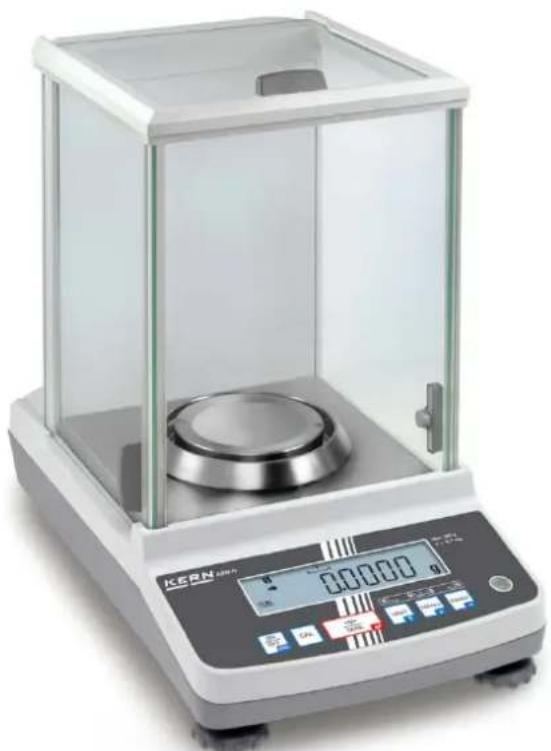

3 Geräteübersicht

1. Wägeplatte
2. Anzeige
3. Tastatur
4. Fußschraube

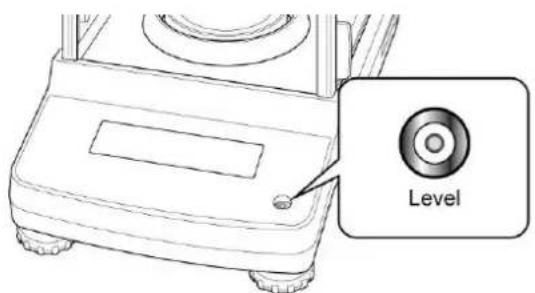

5. Libelle
6. Typenschild
7. Windschutz
8. Geräteschnittstelle
9. Anschluss Netzadapter

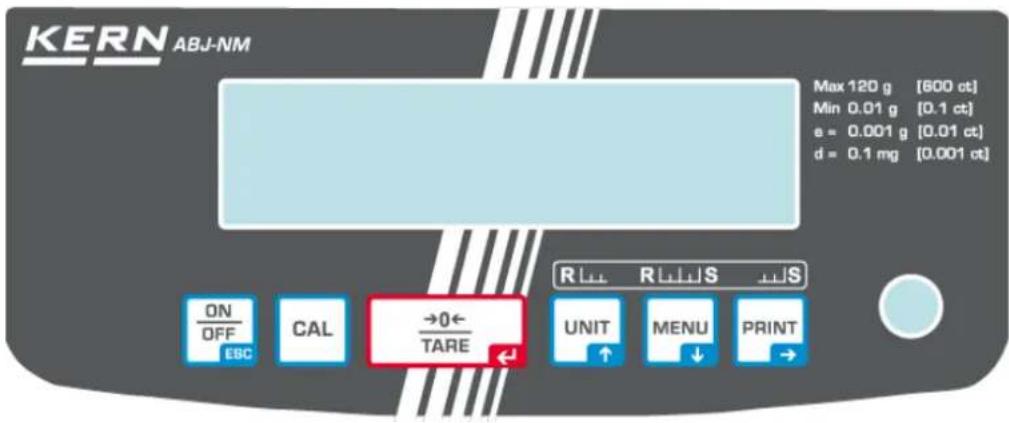

3.1 Tastaturübersicht

Taste Bezeichnung		Funktion
		Einmal drücken und wieder freigeben	Ca. 3 Sekunden gedrückt halten	Im Menü
	ON/OFF	Schaltet zwischen Betriebs- und Standby-Modus um.	-	Menüpunkt zurück. Zurück in den Wägemodus: ON/OFF wiederholt oder 3 s lang drücken. Vorgang abbrechen.
	CAL	Justierung starten	Calibration menu aufrufen	-
	TARE	Tarieren oder Gewichtsanzeige auf Null setzen.	Zero / tare menu aufrufen	Eingabe bestätigen
	UNIT	Wägeeinheit um-schalten. Anzeige gespeichertes Referenzgewicht (PCS, %).	Unit setting menu aufrufen.	Im Menü vorwärts blättern
	Navigationstaste ↑
	MENU		Wägemodus / Applikationsmodus umschalten	Hauptmenü aufrufen (2 mal drücken) Im Menü rückwärts blättern
	Navigationstaste ↓
	PRINT	Wägedaten über Schnittstelle übermitteln	Data Output menu aufrufen	Nächsten Menüpunkt anwählen.
	Navigationstaste →

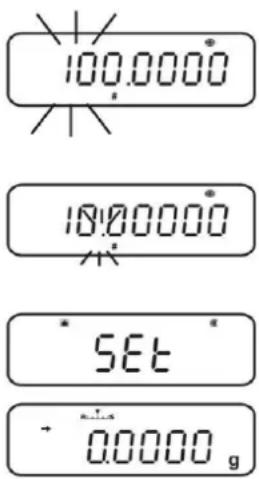

3.1.1 Numerische Eingabe

Taste	Bezeichnung	Funktion
	Navigationstaste ↑	Blinkende Ziffer erhöhenBlinkenden Dezimalpunkt nach links verschieben
	Navigationstaste ↓	Blinkende Ziffer verringernBlinkenden Dezimalpunkt nach rechts verschieben
	Navigationstaste →	Ziffernanwahl nach rechts
	Navigationstaste ←	Eingabe bestätigen
	ESC Eingabe abbrechen

Bei numerischer Eingabe wird der Indikator [#] angezeigt.

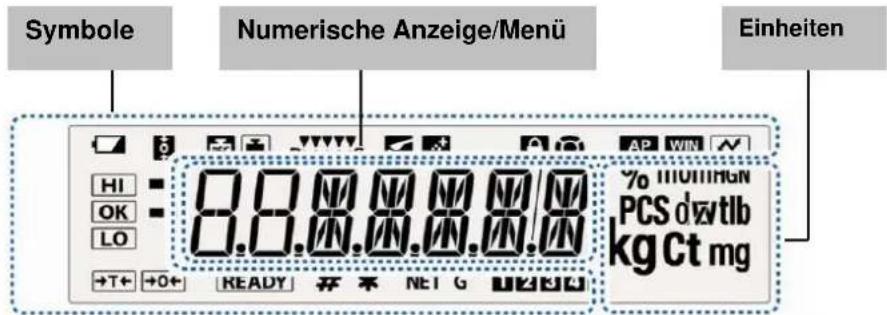

3.2 Anzeigenübersicht

Anzeige	Beschreibung	s. Kap.
	Batteriesymbol
	Zero tracking Funktion aktiv	+ Kap. 12.1
	Zeigt die Justierung an	+ Kap. 8.2.1
	Blinkt, bevor die automatische Justierung startet, nur Modelle ABJ	+ Kap. 8.1
	Stabilität- und Reaktionseinstellungen über „Easy Setting-Anzeige“	+ Kap.13.1
	Waage befindet sich im Dosiermodus (Pouringmode)	+ Kap. 13.2
	Waage befindet sich im Rezepturmodus	+ Kap. 14.3
	Menüsperre aktiv	+ Kap. 11.5
	Menü-Symbol	+ Kap. 11.2
	Auto Print Funktion aktiv	+ Kap. 16.2.1
	Nicht dokumentiert
	Meüneinstellungen protokollieren

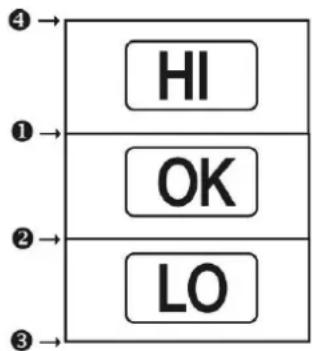

	Toleranzmarken im Checkweighing und Target Mode	+ Kap. 15
	Die Stabilitätsanzeige zeigt an, dass der Wägewert stabil ist.Kennzeichnet die aktuelle Einstellung im Menü.
	Negativer Wägewert
	Stand-by-Modus	+ Kap.10.2
	Startbereit Rezeptieren	+ Kap. 14.3

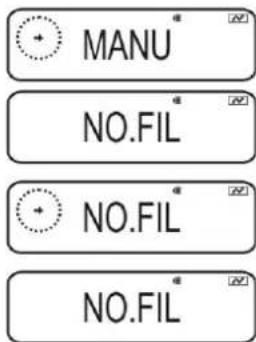

	Startbereit Kontinuierliche Datenausgabe („MANU ON“)	+ Kap. 16.2.2
	Zeigt die Eingabe numerischer Werte an.	+ Kap. 3.1.1
	Zeigt die gespeicherte Referenz im Stückzähl- oder Pozentbestimmungs-Modus an.	+ Kap.14.1+ Kap.14.2.3
	Nettogewicht im Rezepturmodus	+ Kap. 14.3
	Gesamtgewicht (TOTAL) aller Komponenten im Rezepturmodus	+ Kap. 14.3
	Speicherplatz Stückgewicht	+ Kap.14.1
	Position Dezimalpunkt für frei programmierbare Wägeinheit ändern	+ Kap.10.7.1
	Waage befindet sich im Stückzählmodus	+ Kap.14.1
	Waage befindet sich im Prozentbestimmungs-Modus mit benuterdefiniertem Referenzgewicht	+ Kap.14.2.1
	Waage befindet sich im Prozentbestimmungs-Modus, Referenzgewicht =100%	+ Kap.14.2.2

4 Grundlegende Hinweise (Allgemeines)

4.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

4.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden, wenn kleine Mengen vom Wägegut entnommen oder zugeführt werden. Durch die in der Waage vorhandene „Stabilitätskompensation“ könnten falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.)

Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen.

Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage könnte hierdurch beschädigt werden.

Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt.

Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen.

Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

4.3 Gewährleistung

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung
• Verwendung außerhalb der beschriebenen Anwendungen
  • Veränderung oder Öffnen des Gerätes
• Mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten natürlichem Verschleiß und Abnützung
• Nicht sachgemäße Aufstellung oder elektrische Installation
• Überlastung des Messwerkes

4.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Hompage (www.kern-sohn.com) verfügbar. In seinem akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).

5 Grundlegende Sicherheitshinweise

5.1 Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen.

5.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.

6 Transport und Lagerung

6.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

6.2 Verpackung/Rücktransport

⇒ Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren.
⇒ Für den Rücktransport ist nur die Originalverpackung zu verwenden.
⇒ Vor dem Versand alle angeschlossenen Kabel und losen/beweglichen Teile trennen.

→ Evt. vorgesehene Transportsicherungen wieder anbringen.
⇒ Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern.

7 Auspacken, Aufstellung und Inbetriebnahme

7.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden.

Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen.

Beachten Sie deshalb am Aufstellort folgendes:

• Das Gerät darf nur in geschlossenen Innenräumen verwendet werden.
  • Waage auf eine stabile, gerade Fläche stellen;
• extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben der Heizung oder direkte Sonneneinstrahlung vermeiden;
• Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;
• Erschütterungen während des Wägens vermeiden;
• Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;
• Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.
• statische Aufladung von Wägegut, Wägebehälter vermeiden.

Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägergebnisse) möglich. Der Standort muss dann gewechselt werden.

7.2 Auspacken und Prüfen

Verpackung öffnen, das Gerät und Zubehör herausnehmen. Überprüfen, ob alle Teile des Lieferumfangs vorhanden und unbeschädigt sind.

7.2.1 Lieferumfang / Serienmäßiges Zubehör

1. Waage
2. Wägeplatte
3. Träger Wägeplatte
4. Schirmring
5. Netzadapter
6. Betriebsanleitung
7. Menü-Übersicht

7.2.2 Aufstellen

Schirmring, Träger der Wägeplatte und Wägeplatte der Reihenfolge nach anbringen.

⇒ Die Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Libelle im vorgeschriebenen Kreis befindet.

→ Nivellierung regelmäßig überprüfen

7.3 Netzanschluss

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen.

Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.

7.3.1 Einschalten der Stromversorgung

Waage über den Netzadapter mit Strom versorgen. Die Anzeige leuchtet auf und die Waage führt einen Selbsttest durch.

Bei ABJ-Modellen wird automatisch eine Justierung durchgeführt.

Der Selbsttest ist beendet, wenn in der Anzeige „OFF“ erscheint.

7.4 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, müssen die Waagen ihre Betriebstemperatur (siehe Anwärmzeit Kap. 1) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie) angeschlossen sein.

Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung.

Unbedingt die Hinweise im Kapitel Justierung beachten.

7.5 Anschluss von Peripheriegeräten

Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnittstelle muss die Waage unbedingt vom Netz getrennt werden.

Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt.

8 Justierung

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäß dem zugrunde liegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden ( nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren.

Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 1) zur Stabilisierung ist erforderlich. Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden.

8.1 Automatische Justierung durch PSC (Perfect Self Calibration), nur Modelle ABJ

Die Waagen der Serien ABJ sind werkseitig so eingestellt, dass sie eine automatische Justierung über die PSC-Funktion (nicht abschaltbar) durchführen.

Unter Verwendung eines Temperaturfühlers führt diese Funktion eine vollautomatische Justierung mit dem internen Justiergewicht durch, sobald eine Temperaturänderung festgestellt wird.

Die Justierung läuft im Wägemodus unter folgenden Umständen automatisch ab:

(1) wenn eine Veränderung in der Umgebungstemperatur vorliegt ( t 2^ )
(2) wenn seit der letzten Justierung über vier Stunden vergangen sind
(3) wenn die Waage vom Standby-Status in den Wägemodus umgeschaltet wird und Bedingung (1) oder (2) erfüllt worden ist.

Wenn im Wägemodus eine der obigen Bedingungen erfüllt ist, blinkt das Gewichts- symbol PSC etwa zwei Minuten lang als Hinweis auf die bevorstehende Justierung.

Fall 1: Die Last auf der Wägeplatte liegt nahe Null.

Das Gewichtssymbol PSC blinkt etwa zwei Minuten lang, gefolgt von „PSC.RUN“. Danach wird die interne Justierung automatisch gestartet. Um den korrekten PSC-Betrieb zu gewährleisten, müssen Vibrationen und Luftströme vermieden werden

Sobald die Grammanzeige nach Abschluss der Justierung mittels PSC wieder erscheint, befindet sich die Waage wieder im Wägemodus.

Fall 2: Wägeplatte ist belastet

Die Grammanzeige blinkt 2 Min. lang, gefolgt von „PLS.CAL“.

Wägeplatte entlasten. Die Grammanzeige blinkt erneut 2 Min. lang. Danach wird die interne Justierung automatisch gestartet. Um den korrekten PSC-Betrieb zu gewährleisten, müssen Vibrationen und Luftströme vermieden werden.

Sobald die Grammanzeige nach Abschluss der Justierung mittels PSC wieder erscheint, befindet sich die Waage wieder im Wägemodus.

Um zu verhindern, dass die Justierung möglicherweise mitten in einer Messreihe gestartet wird ON/OFF-Taste betätigen, sobald „PLS.CAL“ angezeigt wird. Die Grammanzeige blinkt erneut 2 Min. lang, gefolgt von „PLS.CAL“.

8.2 Menüeinstellung „I.CAL“ / „E.CAL“

⇒ Zum Aufrufen der Justierfunktion im Wägemodus CAL 3 s lang drücken.

⇒ Mit PRINT bestätigen, die aktuelle Einstellung wird angezeigt.
⇒ Mit den Navigationstasten (↓ ↑) gewünschte Einstellung wählen

I.CAL: Justierung mit internem Gewicht (s. Kap. 8.1)

E.CAL: Justierung mit externem Gewicht (s. Kap. 8.2)

→ Mit TARE bestätigen
⇒ ON/OFF wiederholt oder 3 s lang drücken, die Waage kehrt zurück in den Wägemodus

i Die gespeicherte Einstellung (I.CAL oder E.CAL) kann nun direkt über die CAL-Taste aufgerufen werden.

8.2.1 Justierung mit internem Gewicht (KERN ABJ)

Mit dem eingebauten Justiergewicht ist die Waagengenauigkeit jederzeit überprüfbar und neu einstellbar.

• Voraussetzung: Menüeinstellung „I.CAL“. s. Kap. 8.2
- Bei Anschluss eines optionalen Druckers und aktivierter GLP-Funktion wird beim Start des Justierprotokolls „WAIT“ angezeigt. Nach erfolgtem Ausdruck wird die Justierung automatisch fortgesetzt.
- Die Justierung kann mit ON/OFF abgebrochen werden, „ABORT“ wird angezeigt.

→ CAL-Taste drücken, die Justierung läuft automatisch ab.

Der Indikator 📋 wird angezeigt.

⇒ Nach erfolgreicher Justierung kehrt die Waage automatisch in den Wägemodus zurück.

Bei einem Justierfehler (z. B. Gegenstände befinden sich auf der Wägeplatte) erscheint im Display eine Fehlermeldung, Justiervorgang wiederholen.

Bei Anschluss eines optionalen Druckers und aktivierter GLP-Funktion erfolgt die Ausgabe des Justierprotokolls, s. Kap. 8.3.

8.2.2 Justierung mit externem Gewicht (KERN ABS)

• Voraussetzung: Menüeinstellung „E.CAL“ s. Kap.8.2.

- Das zu verwendende Justiergewicht ist abhängig von der Kapazität der Waage. Justierung möglichst nahe an der Höchstlast der Waage durchführen (empfohlenes Justiergewicht s. Kap. 1). Die Justierung ist aber auch mit Gewichten anderer Nennwerte oder Toleranzklassen möglich, messtechnisch aber nicht optimal. Die Genauigkeit des Justiergewichts muss in etwa der Ablesbarkeit d der Waage entsprechen, eher etwas besser.

Mindestgewicht „Justiergewicht“:

ABS 80-4N / ABS 120-4N : 50 g

ABS 220-4N ABS 320-4N:100 g

Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kernsohn.com

- Bei Anschluss eines optionalen Druckers und aktivierter GLP-Funktion wird beim Start des Justierprotokolls „WAIT“ angezeigt. Nach erfolgtem Ausdruck wird der Justiervorgang automatisch fortgesetzt.

- Erfolgt während des Justiervorgangs innerhalb 60 s keine Bedienung, wird „ERR C“ angezeigt. ON/OFF drücken und neu starten.

Im Wägemodus CAL drücken. Der Gewichtswert des empfohlenen Justiergewichts (s. Kap. 1) wird blinkend angezeigt. Der Indikator 📄 wird angezeigt.

Soll der Wert geändert werden MENU drücken, die aktive Stelle blinkt.

Mit den Navigationstasten gewünschte Einstellung vornehmen (s. Kap. 3.1.1 „Numerische Eingabe“).

→ Bei blinkender Justiergewichtsanzeige innerhalb 60 s das Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen. Windschutztüren vollständig schließen.

⇒ Warten bis die Nullanzeige blinkt.

→ Justiergewicht abnehmen und Windschutztüren schließen. Nach erfolgreicher Justierung kehrt die Waage automatisch in den Wägemodus zurück. Bei einem Justierfehler (z. B. Gegenstände befinden sich auf der Wägeplatte) erscheint im Display eine Fehlermeldung, Justiervorgang wiederholen.

Bei Anschluss eines optionalen Druckers und aktivierter GLP-Funktion erfolgt die Ausgabe des Justierprotokolls, s. Kap. 8.3.

8.3 Justierprotokoll

Diese Funktion sorgt für die automatische Protokollausgabe nach jeder Justierung. Über einen optionalen Drucker können diese Protokolle ausgegeben werden.

Ausdruckbeispiel (KERN YKB-01N):

CAL -EXTERNAL	Justierart
KERN & Sohn GmbH	Firma
TYPE ABJ 220-4NM	Modell
SN WBIIAB000I	Serien-Nr.
ID 1234	Waagenidentifikations-Nr. (s. Kap. 8.4)
REF 200.0000g	Verwendetes Justiergewicht
BFR 200.0001g	Vor Justierung
AFT 200.0000g	Nach Justierung
-COMPLETE
-SIGNATURE-	Bearbeiter

Sicherstellen, dass die Kommunikationsparameter von Waage und Drucker übereinstimmen.

Funktion aufrufen

⇒ Im Wägemodus CAL-Taste 3 s lang drücken.
⇒ Mit den Navigationstasten (↓↑) „GLP.OUT“ wählen. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→gekennzeichnet.

Mit Stabilitätsanzeige (→ Funktion aktiviert

Ohne Stabilitätsanzeige (→ Funktion deaktiviert

Einstellung ändern

⇒ TARE drücken

⇒ ON/OFF wiederholt oder 3 s lang drücken, die Waage kehrt zurück in den Wägemodus

8.4 Waagenidentifikations-Nr.

Diese Einstellung bezieht sich auf die ID-Nummer der Waage, die im Justierprotokoll mit ausgegeben wird

Menü aufrufen

→ Im Wägemodus MENU-Taste 2 x drücken

Menüpunkt anwählen

⇒ Navigationstasten (↓↑) wiederholt drücken bis „TOOLS“ angezeigt wird.
→ Mit PRINT bestätigen
→ Navigationstasten (↓↑) wiederholt drücken bis „SYSTEM“ angezeigt wird.
→ Mit PRINT bestätigen

⇒ Navigationstasten (↓↑) wiederholt drücken bis „BAL.ID“ angezeigt wird.

⇒ TARE drücken, die aktuell eingestellte ID-Nr. wird angezeigt (Werkseinstellung 0000).

Waagenidentifikations-Nr. eingeben (max. 4 Zeichen)

⇒ Mit den Navigationstasten gewünschte ID-Nr. eingebens. Kap. 3.1.1 „Numerische Eingabe“.

⇒ ON/OFF wiederholt oder 3 s lang drücken, die Waage kehrt zurück in den Wägemodus

9 Eichung

Allgemeines:

Nach der EU-Richtlinie 90/384/EWG oder 2009/23EG müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich):

a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung bestimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor.
c) Zu amtlichen Zwecken
d) bei der Herstellung von Fertigpackungen

Bitte wenden Sie sich im Zweifelsfall an Ihr örtliches Eichamt.

Eichhinweise:

Für die in den technischen Daten als eichfähig gekennzeichnete Waagen liegt eine EU Bauartzulassung vor. Wird die Waage wie oben beschrieben im eichpflichtigen Bereich eingesetzt, so muss diese geeicht sein und regelmäßig nachgeeicht werden. Die Nacheichung einer Waage erfolgt nach den jeweiligen gesetzlichen Bestimmungen der Länder. Die Eichgültigkeitsdauer in Deutschland z. B. beträgt für Waagen in der Regel 2 Jahre.

Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten!

Die Eichung der Waage ist ohne die Siegelmarken ungültig.

Bei geeichten Waagen weisen die angebrachten Siegelmarken darauf hin, dass die Waage nur durch geschulte und autorisierte Fachkräfte geöffnet und gewartet werden darf. Bei zerstörten Siegelmarken erlischt die Eichgültigkeit. Die nationalen Gesetze und Vorschriften sind einzuhalten. In Deutschland ist eine Nacheichung erforderlich.

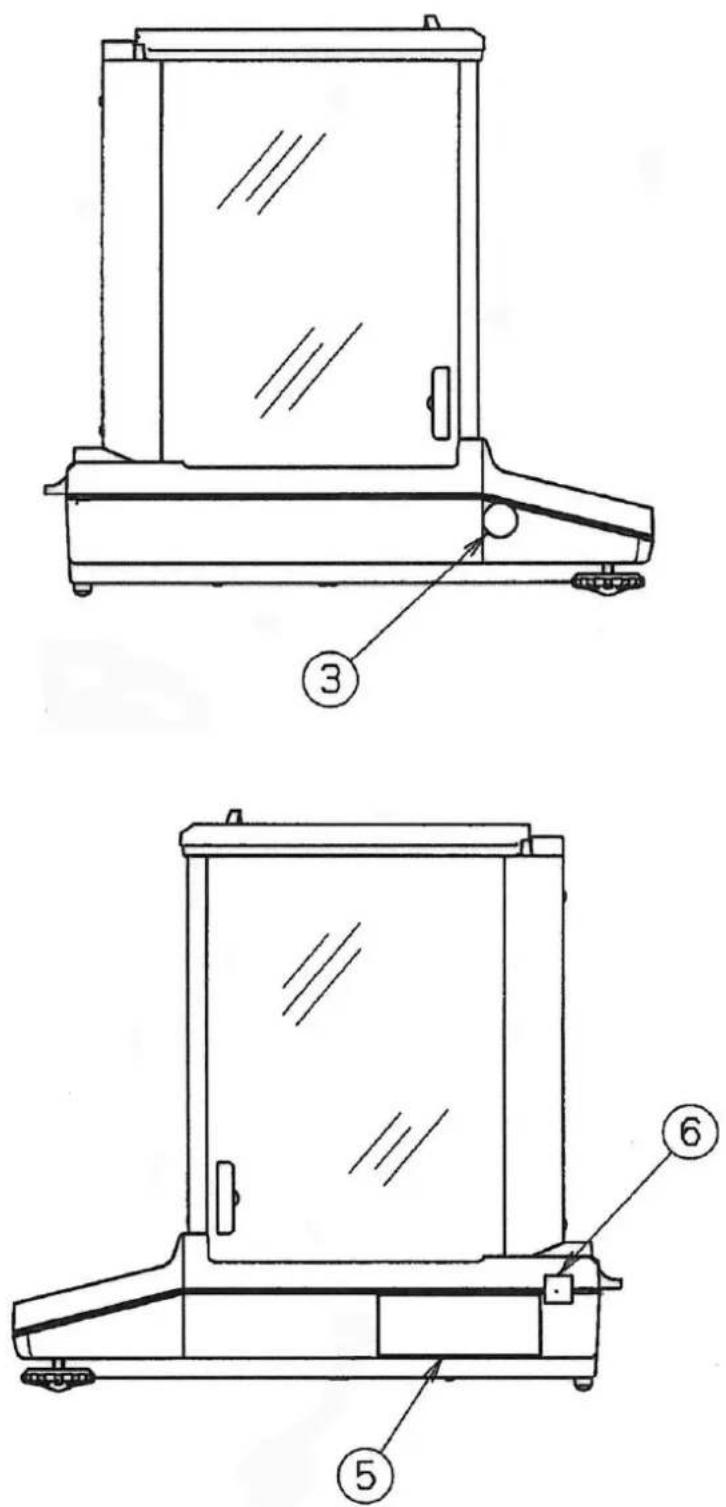

Position Siegelmarken:

③ Siegelmarke
⑤ Typenschild
⑥ Siegelmarke

10 Wägen

10.1 Waage einschalten / Wägemodus aufrufen

Status Waage Wägemodus aufrufen
Anzeige ausgeschaltet	ON/OFF drücken.Nach Anzeige OFF beliebige Taste drücken
Anzeige OFF	Beliebige Taste drücken
Anzeige READY
Alle Segmente leuchten
Waage befindet sich im Menü	ON/OFF wiederholt oder 3 s lang drücken
Nach numerischer Eingabe

10.2 Waage ausschalten

⇒ ON/OFF drücken. Die Waage befindet sich im Stand-by-Modus, d.h. die Waage befindet sich im betriebsbereiten Zustand. Sie ist sofort nach dem Einschalten (beliebige Taste drücken) ohne Anwärmzeit betriebsbereit.
⇒ Um die Waage komplett auszuschalten, Waage von der Stromversorgung trennen.

Bei Anzeige [WAIT] oder [SET] Waage nicht von der Stromversorgung trennen.

10.3 Start-Anzeige einstellen

Für die Start-Anzeige kann zwischen 3 Arten gewählt werden.

Start-Anzeige	Erklärung	Menüeinstellung
1. Wägemodus	Nach Anschluss an die Strom-versorgung startet die Waage im Wägemodus.
2. Anzeige OFF	Nach Anschluss an die Strom-versorgung zeigt die WaageOFFan. Nach Drücken einer belieben Taste führt die Waage einen Segmenttest durch und startet automatisch im Wäge-modus.
3. Alle Segmente	Nach Anschluss an die Strom-versorgung zeigt die WaageOFFan. Nach Drücken einer beliebigen Taste führt die Waage einen Segmenttest durch.Erst nach Drücken vonTAREstartet der Wägemodus.

Menü aufrufen

⇒ Im Wägemodus MENU-Taste 2 x drücken

Menüpunkt anwählen

⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „TOOLS“ angezeigt wird.
→ Mit PRINT bestätigen
⇒ Navigationstasten (↓↑) wiederholt drücken bis „SYSTEM“ angezeigt wird.
→ Mit PRINT bestätigen
Navigationstasten (↓↑) wiederholt drücken bis „START“ angezeigt wird. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→gekennzeichnet.

Art der Anzeige einstellen

⇒ Mit PRINT bestätigen, die aktuelle Einstellung wird angezeigt.
⇒ Mit den Navigationstasten (↓ ↑) gewünschte Einstellung wählen z. B. „SEM.AUTO“.

Wägemodus

OFF-Anzeige

Alle Segmente

⇒ Mit TARE bestätigen. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→) gekennzeichnet.

Zurück in den Wägemodus

⇒ ON/OFF wiederholt oder 3 s lang drücken

START

AUTO

SEM.AUTO

MANU

SET

SEM.AUTO

0.0000

10.4 Auto Power-Off Funktion (Automatische Abschaltfunktion)

Bei aktivierter Funktion wird die Hinterleuchtung der Anzeige zur Batterieschonung nach einer definierten Zeit ohne Lastwechsel oder Bedienung automatisch abgeschaltet.

1. Menü aufrufen

→ Im Wägemodus MENU-Taste 2 x drücken

2. Funktion anwählen

⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „TOOLS“ angezeigt wird.
→ Mit PRINT bestätigen
Navigationstasten (↓↑) wiederholt drücken bis „SYSTEM“ angezeigt wird.
→ Mit PRINT bestätigen
→ Navigationstasten (↓↑) wiederholt drücken bis „AUTO.OFF“ angezeigt wird. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→gekennzeichnet.

AUTO.OFF

Weitere Schritte sind von der gewünschten Einstellung abhängig:

Stabilitätsanzeige(→)	Funktion
JaAUTO.OFF	Ein
NeinAUTO.OFF	aus

3. Zeit, nach welcher die Anzeige abschaltet einstellen

⇒ Mit den Navigationstasten (↓↑) gewünschte Zeit in Minuten eingeben (max. 99 Min.), „Numerische Eingabe“. s. Kap. 3.1.1.

→ Mit TARE bestätigen.

4. Zurück in den Wägemodus

⇒ ON/OFF wiederholt oder 3 s lang drücken

10.5 Einfaches Wägen

Eine Anwärmzeit zur Stabilisierung ist erforderlich (siehe Kap. 1).

→ Nullanzeige abwarten, ggf. mit TARE nullstellen.

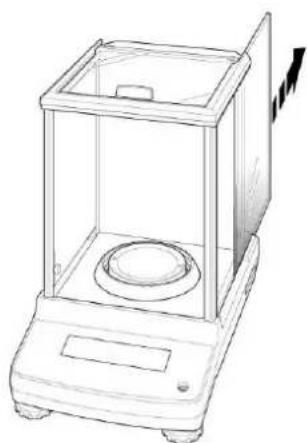

⇒ Wägegut auflegen und Windschutztüren schließen
Warten bis die Stabilitätsanzeige (→) erscheint.
→ Wägeresultat ablesen.

Bei Anschluss eines optionalen Druckers kann der Wägewert ausgegeben werden.

Ausdruckbeispiel bei aktivierter GLP-Funktion (s. Kap. 8.3):

KERN & Sohn GmbH TYPE ABJ 220-4NM SN WBIIAB000I ID 1234

50.0010 g

-SIGNATURE-

Firma

Modell

Serien-Nr.

Waagenidentifikations-Nr. (s. Kap. 8.4)

Wägewert

Bearbeiter

Ausdruckbeispiel bei deaktivierter GLP-Funktion (s. Kap. 8.3):

50.0010 g

Wägewert

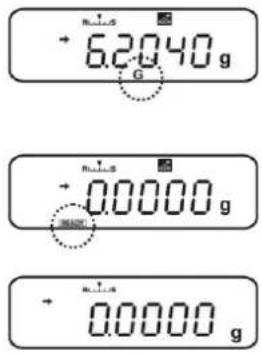

10.6 Tarieren

Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt wird.

⇒ Wägebehälter auf die Wägeplatte stellen und Windschutztüren schließen.
Warten bis die Stabilitätsanzeige (→) erscheint, dann TARE drücken. Das Gewicht des Gefäßes ist nun intern gespeichert.
⇒ Wägegut einwiegen und Windschutztüren schließen.
Warten bis die Stabilitätsanzeige (→) erscheint.
→ Nettogewicht ablesen.

Hinweis:

• Die Waage kann immer nur einen Tarawert speichern.
- Bei entlasteter Waage wird der gespeicherte Tarawert mit negativem Vorzeichen angezeigt.
- Zum Löschen des gespeicherten Tarawertes Wägeplatte entlasten und TARE drücken.
- Der Tariervorgang kann beliebige Male wiederholt werden. Die Grenze ist dann erreicht, wenn der gesamte Wägebereich ausgelastet ist.

10.7 Wägeeinheit umschalten

Durch Drücken der UNIT-Taste kann die Anzeige in die zuvor im Menü aktivierten Einheiten umgeschaltet werden.

Menü aufrufen

Im Wägemodus UNIT-Taste 3 s lang drücken. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→gekennzeichnet.

3 sec.

Mit Stabilitätsanzeige (→)

Einheit aktiviert

Ohne Stabilitätsanzeige (→)

Einheit deaktiviert

Einheiten aktivieren/deaktivieren

→ TARE drücken

Mit den Navigationstasten (↓ ↑) weitere Einheiten anwählen und wie zuvor beschrieben aktivieren/deaktivieren.

⇒ ON/OFF wiederholt oder 3 s lang drücken, die Waage kehrt zurück in den Wägemodus

Wägeeinheiten umschalten

Im Wägemodus kann mit UNIT in die aktivierten Wäge einheiten umgeschaltet werden.

Beim Einschalten der Waage wird die Einheit angezeigt, in welcher die Waage ausgeschaltet wurde.

10.7.1 Frei programmierbare Wägeeinheit

Menü aufrufen

⇒ Im Wägemodus UNIT-Taste 3 s lang drücken. Mit den Navigationstasten (↓↑) „UNIT.U“ wählen. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→gekennzeichnet.

Mit Stabilitätsanzeige (→)

Einheit aktiviert

Ohne Stabilitätsanzeige (→)

Einheit deaktiviert

ggf. Einheiten aktivieren

→ TARE drücken

Umrechnungsfaktor eingeben

1. TARE drücken, die aktuelle Einstellung wird angezeigt.
2. Mit den Navigationstasten gewünschten Umrechnungsfaktor eingeben, s. Kap. 3.1.1 „Numerische Eingabe“.
3. ON/OFF wiederholt oder 3 s lang drücken, die Waage kehrt zurück in den Wägemodus

Wägeeinheiten umschalten

Im Wägemodus kann mit UNIT in die aktivierten Wägeeinheiten umgeschaltet werden.

• Bei numerischer Eingabe des Umrechnungsfaktors kann die Position des Dezimalpunktes verändert werden, s. Kap. 10.7.2
• Für die frei programmierbare Wägeeinheit wir in der Anzeige kein Einheitensymbol eingeblendet.

3 sec.

UN IT-Ü

UN IT-Ü

UN 16-0

SET

UN IT-Ü

CONV.K

SET

CONV.K

0.0000 g

10.7.2 Position Dezimalpunkt für frei programmierbare Wägeeinheit

Die Position des Dezimalpunktes kann nur bei numerischer Eingabe des Umrechnungsfaktor verändert werden (s. Kap.10.7.2, Schritt 2).

⇒ Bei blinkender erster Ziffer PRINT wiederholt drücken bis der Dezimalpunkt blinkt.
⇒ Mit den Navigationstasten (↓ ↑) gewünschte Position wählen. Soll kein Dezimalpunkt gesetzt werden, MENU wiederholt drücken bis das Anzeigesymbol ↓ eingeblendet wird.
→ Mit TARE bestätigen.
⇒ ON/OFF wiederholt oder 3 s lang drücken, die Waage kehrt zurück in den Wägemodus

10.7.3 Eingabe Minimalgewicht für frei programmierbare Wägeeinheit

Menü aufrufen

⇒ Im Menüpunkt „CONV.K“ (s. Kap. 9.7.1) mit den Navigationstasten (↓↑) „MIN.D“ anwählen.
⇒ TARE drücken, die aktuelle Einstellung wird angezeigt.
⇒ Mit den Navigationstasten gewünschtes Minimalgewicht eingeben s. Kap. 3.1.1 „Numerische Eingabe“.
⇒ ON/OFF wiederholt oder 3 s lang drücken, die Waage kehrt zurück in den Wägemodus

10.8 Ablesbarkeit ändern (1D/10D)

Menü aufrufen

→ Im Wägemodus MENU-Taste 2 x drücken

Menüpunkt anwählen

⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „TOOLS“ angezeigt wird.
→ Mit PRINT bestätigen
⇒ Navigationstasten (↓↑) wiederholt drücken bis „TARGET“ angezeigt wird.
→ Mit PRINT bestätigen
⇒ Navigationstasten (↓↑) wiederholt drücken bis „PARAM.W“ angezeigt wird.
→ Mit PRINT bestätigen
⇒ Navigationstasten (↓↑) wiederholt drücken bis „CHG.MIN“ angezeigt wird.
→ Mit PRINT bestätigen

Ablesbarkeit von 1D auf 10 D ändern

1. Mit den Navigationstasten (↓↑) „10 D“ anwählen.

1. Mit TARE bestätigen. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→) gekennzeichnet.

1. ON/OFF wiederholt oder 3 s lang drücken, die Waage kehrt zurück in den Wägemodus

i Um die Ablesbarkeit wieder auf 1D einzustellen, Schritt 1 – 3 entsprechend für 1D wiederholen.

10.9 Dezimalpunkt als Punkt oder Komma anzeigen

Menü aufrufen

→ Im Wägemodus MENU-Taste 2 x drücken

Menüpunkt anwählen

⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „TOOLS“ angezeigt wird.
→ Mit PRINT bestätigen
Navigationstasten (↓↑) wiederholt drücken bis „SYSTEM“ angezeigt wird.
⇒ Mit PRINT bestätigen
⇒ Navigationstasten (↓↑) wiederholt drücken bis „POINT“ angezeigt wird.

POI Nt

Auswahl Punkt/Komma

⇒ Mit PRINT bestätigen, die aktuelle Einstellung wird angezeigt.
⇒ Mit den Navigationstasten (↓ ↑) gewünschte Einstellung wählen

* PERIOD

PEROID: Dezimalpunkt wird als Punkt angezeigt

COMMA Dezimalpunkt wird als Komma angezeigt

* PERIOD

CONN8

⇒ Mit TARE bestätigen. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→) gekennzeichnet.

SET

* PERIOD

Zurück in den Wägemodus

ON/OFF wiederholt oder 3 s lang drücken

0.0000g

11 Menü

Über das Menü kann das Verhalten der Waage an Ihre Anforderungen angepasst werden. Werksseitig ist das Menü so eingestellt, dass Sie in aller Regel keine Änderungen vorzunehmen brauchen. Wenn Sie besondere Einsatzbedingungen haben, stellen Sie Ihre Waage über das Menü individuell auf Ihre Wünsche ein.

Menügliederung:

Menü-Bezeichnung	Menü-Aufruf	Erklärung
Main Menu		Hauptmenü
Calibration Menu		Justieren
Zero / tare Menu		Nullstellen/Tarieren
Data Output Menu		Datenausgabe
Unit setting Menu		Wägeeinheiten

11.1 Menü-Symbol

Nach Aufrufen des Menüs wird das Menü-Symbol [💡] angezeigt. Die Darstellung ist abhängig von der Navigation im Menü.

Symbol-Darstellung	Erklärung
Darstellung innen gefüllt	Zeigt die aktuelle Einstellung an
Kreisbogen links/rechts	Höhere oder niedrigere Menüebene anwählbar
Kreisbogen oben/unten	Weitere Menüeinstellungen anwählbar

11.2 Navigation im Menü

• Menü aufrufen, s. Kap. 11
- Menüstruktur

	Anwählen und Durchlaufen der Menüpunkte nach unten (↓).Einstellung innerhalb einer Funktion auswählen
	Anwählen und Durchlaufen der Menüpunkte nach oben (↑).Einstellung innerhalb einer Funktion auswählen
	Nachdem Sie mit den Navigationstasten ( ↓↑) die Funktion in der Anzeige ausgewählt haben, wird Sie mit der TARE-Taste zur Änderung aufgerufen.Bestätigen und speichern Sie mit der TARE-Taste die Einstellung, die momentan in der Anzeige erscheint. Die Stabilitätsanzeige → zeigt an, welche Einstellung momentan die Funktion besitzt.
	Anwählen eines Menüpunktes nach rechts (→).
	Anwählen eines Menüpunktes nach links.Verlassen der FunktionKurzes Betätigen der ON/OFF –Taste:Zurück in die das vorhergehende Menü.Langes Betätigen der ON/OFF –Taste:Zurück zum Wägemodus.

11.3 Menü-Übersicht

+ Siehe auch beigelegte Menu Map

    subgraph Main Menu
        A1["Valgemodus"] --> A2["STAGE Valgemodus"]
        A2 --> A3["PSPING Desimmodus"]
        A3 --> A4["RRRT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RINT RNT"]
        A2 --> A3
        A3 --> A4
        A4 --> A5["Zero tabing Function"]
        A5 --> A6["APL UML PCS SMOPL Stuckzahlen"]
        A6 --> A7["PPOCAT COPOL 100% Referenz Flow Explanung OPTION Benüzerlinerte Referenz"]
        A7 --> A8["UPMUR Resplurmodus"]
        A8 --> A9["TRAPY TIGR Zeitwert"]
        A9 --> A10["Targe mode LVR Tolearz"]
        A10 --> A11["LECL A DRPMG Checkverhäng range upper limit"]
        A11 --> A12["LECLB FLA range upper limit"]
        A12 --> A13["LEMRS PLVPS"]
        A13 --> A14["SWI Waspenerer STAW FERT"]
        A14 --> A15["Subvollarange Stammell actuell"]
        A15 --> A16["PMT DBLER Abbrasse DSJ 12 0X 501 000 000 000"]
        A16 --> A17["STACH SYSTEM PAPT PPOTF Fundt COMRA Komms"]
        A17 --> A18["AMOFF Automatische Abschaff function"]
        A18 --> A19["STAPT RMID Valgemodus"]
        A19 --> A20["KTRMD OFF Anlage MNU Ave Segmente"]
        A20 --> A21["MLT WaegerIdentifikationnummer"]
        A21 --> A22["PGSUP Password"]
        A22 --> A23["LNGM Manulinstellungen protekriterien"]
        A23 --> A24["RCT Manulinstellung"]
    end

    subgraph Data Output Menu
        B1["Wigemodus"] --> B2["ATG HBDU DTS BDP-U"]
        B2 --> B3["PAFL AUngelafoktion"] --> B4["HUTOM AV. pro Function"] --> B5["On Ld LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL LRL Lrl"]
        B3 --> B4
        B4 --> B5
        B5 --> B6["CCMPH RMU StanCasa par Tazendrick RMU Karin Fluar PPOTIF 5006 Output firing change function"]
        B6 --> B7
    end

    subgraph Unit Setting Menu
        C1["Wigemodus"] --> C2["UBT-a UBT-n UBT-sagl UBT-cu"]
        C2 --> C3["UBT-d-gb UBT-cu"]
        C3 --> C4["UBT-d-gb UBT-cu"]
        C4 --> C5["UBT-d-gb UBT-cu"]
        C5 --> C6["UBT-d-gb UBT-cu"]
        C6 --> C7["UMOPL GLP Function"]
        C7 --> C8["PGR Norn dokumentiert"]
    end

    subgraph Calibration Menu
        D1["Wigemodus"] --> D2["CAL CAL 3 sec."]
    end

    subgraph Zero / tare Menu
        E1["Wigemodus"] --> E2["ZRC Zone tracking Function"]
        E2 --> E3["PAPLA Auto tank Function"]
        E3 --> E4["RSTPO Auto zero Function"]
        E4 --> E5["UPMUL Zero tank firing change function"]
    end

11.4 Menürückstellung

Hierdurch werden alle Einstellungen auf Werkseinstellung zurückgesetzt. Dabei wird auch der bisher gespeicherte Referenzwert für die Stückzählung bzw. Prozentumrechnung gelöscht. Die Werkseinstellungen sind in der Menü-Übersicht durch ein “*” gekennzeichnet.

Menü aufrufen

⇒ Im Wägemodus MENU-Taste 2 x drücken

Menüpunkt anwählen

⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „TOOLS“ angezeigt wird.
→ Mit PRINT bestätigen
⇒ Navigationstasten (↓↑) wiederholt drücken bis „SYSTEM“ angezeigt wird.
→ Mit PRINT bestätigen
⇒ Navigationstasten (↓↑) wiederholt drücken bis „RESET“ angezeigt wird.

Menürückstellung

⇒ Mit TARE bestätigen.
⇒ OK-Abfrage mit TARE bestätigen, die Passwortabfrage wird angezeigt.
⇒ Mit den Navigationstasten (↓↑) Passwort eingeben s. Kap. 3.1.1 „Numerische Eingabe“.

• Standardpasswort (Werkseinstellung): „9999“.
• Passwort ändern s. Kap. 11.5.1

⇒ Mit TARE bestätigen. Die Waage wird auf Werkseinstellung zurückgesetzt und kehrt automatisch in den Wäge-modus zurück.

11.5 Menüsperre

Um versehentliche Änderungen der Menüeinstellungen zu verhindern, können Einstellvorgänge gesperrt werden. Diese Menüsperre wird auf nachfolgend beschriebene Art und Weise aktiviert:

Entweder

⇒ Stromversorgung der Waage einschalten und warten bis „OFF“ angezeigt wird

oder

→ Waage in Stand-by Modus setzen, s. Kap. 10.2

Menüpunkt anwählen

1. MENU 3 s lang drücken. die Passwortabfrage wird angezeigt.

2. Mit den Navigationstasten (↓↑) Passwort eingeben s. Kap. 3.1.1 „Numerische Eingabe“.

3. Standardpasswort (Werkseinstellung): „9999“.

4. Passwort ändern s. nachfolgendes Kapitel

5. Bei falscher Passworteingabe wird „ERR N“ angezeigt. Bei Schritt 1 wieder starten.

6. Mit TARE bestätigen. Die Menüsperre ist aktiviert, das Symbol 📋 wird angezeigt. Anschließend wird erneut "oFF" bzw. READY angezeigt.

→ Im Wägemodus zeigt das Symbol 🔒 die Menüsperre an.
Wenn Sie bei aktivierter Menüsperre versuchen, ein Menüelement auszuwählen, erscheint die Meldung "LOCKED" und die Menüauswahl wird unterbunden. Um die Menüsperre zu deaktivieren, müssen Sie folgendermaßen vorgehen:

Menüsperre aufheben

⇒ Bei Anzeige "oFF" bzw. „READY“ Schritt 1 – 3 wiederholen

11.5.1 Passwort ändern

Standardpasswort (Werkseinstellung): „9999“

Menü aufrufen

→ Im Wägemodus MENU-Taste 2 x drücken

Menüpunkt anwählen

⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „TOOLS“ angezeigt wird.
→ Mit PRINT bestätigen
⇒ Navigationstasten (↓↑) wiederholt drücken bis „SYSTEM“ angezeigt wird.
→ Mit PRINT bestätigen
⇒ Navigationstasten (↓↑) wiederholt drücken bis „PASS.WRD“ angezeigt wird.

Passwort ändern

→ Mit TARE bestätigen.
⇒ Mit den Navigationstasten (↓↑) das aktuell eingestelltes Passwort eingeben, „Numerische Eingabe“ s. Kap. 3.1.1.
⇒ Mit TARE bestätigen. Bei Anzeige „OK“ war die Passworteingabe richtig, bei Anzeige „ERR N“ falsch. In diesem Fall Eingabe mit richtigem Passwort wiederholen.

⇒ Mit den Navigationstasten (↓↑) neues Passwort eingeben „Numerische Eingabe“ s. Kap. 3.1.1.

→ Mit TARE bestätigen.

→ Nochmals mit TARE bestätigen (oder mit ON/OFF verwerfen).

Zurück in den Wägemodus

→ ON/OFF wiederholt oder 3 s lang drücken

PASS.WRD

P-0000

P-9999

OK

P-1234

OK?

SET

PASS.WRD

+ 0.0000 g

11.6 Menüeinstellungen protokollieren

Bei Anschluss eines optionalen Druckers kann eine Liste der aktuellen Menüeinstellungen ausgedruckt werden.

+ Datenausgang, s. Kap. 16

Menü aufrufen

→ Im Wägemodus MENU-Taste 2 x drücken

Menüpunkt anwählen

→ Navigationstasten (↓ ↑) wiederholt drücken bis „TOOLS“ angezeigt wird.
→ Mit PRINT bestätigen
Navigationstasten (↓↑) wiederholt drücken bis „SYSTEM“ angezeigt wird.
→ Mit PRINT bestätigen
⇒ Navigationstasten (↓↑) wiederholt drücken bis „COND.OUT“ angezeigt wird.

Menüpunkt aktivieren

→ Mit TARE bestätigen.
→ OK-Abfrage mit TARE bestätigen.

⇒ Mit TARE bestätigen. Der Ausdruck wird gestartet, das Symbol 📀 wird angezeigt.

Die Waage kehrt automatisch in den Wägemodus zurück.

12 Zero / tare Menu (Nullstell- und Tarierfunktionen)

Wählbare Funktionen:

1. Zero tracking Funktion

+ s. Kap. 12.1

Mit dieser Funktion werden kleine Gewichtsschwankungen, die direkt nach dem Einschalten auftreten automatisch korrigiert.

Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (z.B. Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter, Verdampfungsprozesse).

Bei Dosierungen mit kleinen Gewichtsschwankungen empfiehlt es sich daher, diese Funktion auszuschalten.

2. Auto zero Funktion

+ s. Kap. 12.2

Mit dieser Funktion werden kleine Gewichtsschwankungen die nach einer Messung auftreten (z.B. Verschmutzungen der Waageplatte) nach erfolgter Stabilitätsanzeige automatisch korrigiert.

3. Auto tare Funktion

+ s. Kap. 12.3

Nach Datenausgabe erfolgt eine automatische Tarierung

4. Zero / tare timing change Funktion

+ s. Kap. 12.4

Wählbar, ob die Waage vor oder nach Anzeige der Stabilitätsmarke tariert oder nullgestellt wird.

12.1 Zero tracking Funktion

Werkseitig ist die Zero tracking Funktion „A.ZERO“ eingeschaltet.

1. Menüeinstellung überprüfen

Zero tracking Symbol Zero tracking Funktion
wird angezeigt	eingeschaltet
wird nicht angezeigt	ausgeschaltet

2. Funktion aufrufen

Im Wägemodus TARE 3 s lang drücken und ggf. Navigationstasten (↓↑). wiederholt drücken bis „Z.TRC“ angezeigt wird. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→gekennzeichnet.

Mit Stabilitätsanzeige (→ Funktion eingeschaltet

Ohne Stabilitätsanzeige (→ Funktion ausgeschaltet

3. Funktion aktivieren/deaktivieren

→ TARE drücken

4. Zurück in den Wägemodus

⇒ ON/OFF wiederholt oder 3 s lang drücken

12.2 Auto Zero Funktion

i Die Auto Zero Funktion ist bei eingeschaltetem Rezepturmodus (s. Kap.14.3) nicht verfügbar.

1. Menü aufrufen

→ Im Wägemodus TARE 3 s lang drücken.

↓

Z.TRC

2. Funktion anwählen

⇒ Navigationstasten (↓↑). wiederholt drücken bis „A.ZERO“ angezeigt wird. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→gekennzeichnet.

A.ZERO

Weitere Schritte sind von der gewünschten Einstellung abhängig:

Stabilitäts-anzeige (→)	Funktion
JaA.ZERÖ	Ein
NeinA.ZERÖ	aus

einstellen/aktualisieren	abbrechen
PRINT drücken und weiter bei Schritt 3.	TARE drücken und weiter bei Schritt 4.
TARE drücken und weiter bei Schritt 3.	weiter bei Schritt 4.

3. Nullstellbereich festlegen

→ TARE drücken
⇒ Mit den Navigationstasten (↓↑) Nullstellbereich eingeben s. Kap. 3.1.1 „Numerische Eingabe“.

4. Zurück in den Wägemodus

ON/OFF wiederholt oder 3 s lang drücken

i Bei der Eingabe des Nullstellbereichs die aktuell eingestellte Wägeeinheit beachten. Wird die Wägeeinheit zu einem späteren Zeitpunkt verändert, muss der Nullstellbereich der neuen Wägeeinheit angepasst werden (Schritt 3.).

Obergrenze Nullstellbereich: 99 d (in der angezeigten Wägeeinheit) Untergrenze Nullstellbereich: 1d (in der angezeigten Wägeeinheit)

Beispiel für eine Waage d = 0.0001 g

Einheit	Untergrenze	Obergrenze
g	0.0001 g	0.0099 g
ct	0.001 ct	0.099 ct

12.3 Auto Tare Funktion

1. Menü aufrufen

→ Im Wägemodus TARE 3 s lang drücken.

Z.TRC

2. Funktion anwählen

⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „A.TARE“ angezeigt wird. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→ gekennzeichnet.

Mit Stabilitätsanzeige (→ Funktion eingeschaltet

Ohne Stabilitätsanzeige (→ Funktion ausgeschaltet

A.TARE

A.TARE

0.0000

3. Funktion aktivieren/deaktivieren

→ TARE drücken

4. Zurück in den Wägemodus

⇒ ON/OFF wiederholt oder 3 s lang drücken

12.4 Zero / tare timing change Funktion

Die Zero / tare timing change Funktion kann bei aktivierter „Auto zero“ und „Auto tare“-Funktion zugeschaltet werden.

1. Menü aufrufen

→ Im Wägemodus TARE 3 s lang drücken.

↓

Z.TRC

2. Funktion anwählen

⇒ Navigationstasten (↓↑). wiederholt drücken bis „TARE.F“ angezeigt wird.
⇒ Mit PRINT bestätigen. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→gekennzeichnet.

Mit Stabilitätsanzeige (→ Funktion eingeschaltet

TARE.F

Ohne Stabilitätsanzeige (→ Funktion ausgeschaltet

* 5000

500n

3. Funktion aktivieren/deaktivieren

→ TARE drücken

SET

4. Zurück in den Wägemodus

⇒ ON/OFF wiederholt oder 3 s lang drücken

0.0000 g

13 Stabilitäts- und Reaktionseinstellungen

Es besteht die Möglichkeit, die Stabilität der Anzeige und den Reaktionsgrad der Waage auf die Anforderungen bestimmter Anwendungen oder die Umgebungsbedingungen abzustimmen.

Messungen können überwiegend mit den Werkseinstellungen, also im Standard-Modus durchgeführt werden. Im Standardwägemodus haben Stabilität und Reaktion dieselbe Priorität. Für bestimmte Anwendungen wie z.B. Dosieren verwenden Sie den Dosiermodus (Pouringmode). Im Dosiermodus hat der Reaktionsgrad die höhere Priorität.

Neben der Auswahl Standard-/ Dosiermodus kann die Stabilität der Anzeige und der Reaktionsgrad der Waage zusätzlich im Menü angepasst werden.

Beachten Sie, dass grundsätzlich eine auf höhere Stabilität ausgerichtete Datenverarbeitung eine Verlangsamung der Reaktionszeiten bewirkt, während sich eine Beschleunigung der Reaktionszeiten zu Lasten der Stabilität auswirkt.

13.1 Stabilität- und Reaktionseinstellungen über „Easy Setting-Anzeige“ (ohne Menüaufruf)

Im Wägemodus MENU kurz drücken. Die Easy Setting-Anzeige [R] blinkt.
⇒ Bei blinkender Anzeige mit UNIT oder PRINT Stabilität und Reaktion wie folgt beschrieben einstellen.

Priorität auf Reaktion

Mit jedem Tastendruck wird die Reaktion erhöht

Easy Setting-Anzeige
Bedienung

Priorität auf Stabilität

Mit jedem Tastendruck wird die Stabilität erhöht

i Die Easy Setting-Anzeige blinkt für kurze Zeit. Eingaben sind nur in dieser Zeit möglich. Mit ON/OFF kann die blinkende Easy Setting-Anzeige ausgeschaltet werden.

13.2 Auswahl Wäge- / Dosiermodus

Wägemodus aufrufen:

Dies ist die Werkseinstellung. Benutzen Sie diesen Modus, wenn weder Stabilität noch Reaktionszeit heraufgesetzt bzw. verkürzt werden müssen.

Menü aufrufen

⇒ Im Wägemodus MENU-Taste 2 x drücken

Menüpunkt anwählen

⇒ Navigationstasten (↓↑) wiederholt drücken bis „STAND“ angezeigt wird.

STAND

⇒ Mit TARE bestätigen. Die Waage kehrt automatisch in den Wägemodus zurück.

SET

+ 0.0000 g

Dosiermodus aufrufen:

Nutzen Sie diese Funktion, wenn Sie die Anzeigegeschwindigkeit erhöhen wollen, z. B. beim Dosieren. Beachten Sie jedoch, dass die Waage sehr empfindlich auf die Umgebungsbedingungen reagiert.

Menü aufrufen

⇒ Im Wägemodus MENU-Taste 2 x drücken

Menüpunkt anwählen

⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „POURING“ angezeigt wird.

POURING

⇒ Mit TARE bestätigen. Ab hier befindet sich die Waage im Dosiermodus (Pouringmode), symbolisiert durch den Indikator

SET

+ 0.0000 g

13.3 Stillstandsbreite

Leuchtet die Stabilitätsanzeige ( ) auf, so ist das Wägeergebnis innerhalb des durch die Stillstandsbreite angegebenen Bereichs stabil.

Bereich für die Stabilitätsermittlung einstellen:

Menü aufrufen

→ Im Wägemodus MENU-Taste 2 x drücken

Menüpunkt anwählen

⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „TOOLS“ angezeigt wird.
→ Mit PRINT bestätigen
⇒ Navigationstasten (↓↑) wiederholt drücken bis „PARAMW“ angezeigt wird.
→ Mit PRINT bestätigen
⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „BAND“ angezeigt wird.

BAND

Bereich einstellen

⇒ Mit PRINT bestätigen, die aktuelle Einstellung wird angezeigt.
⇒ Mit den Navigationstasten (↓↑) gewünschte Einstellung wählen (0.5d, 1d, 10d, 50d, 100d, 1000d wählbar).

. 0.5 d

10 d

⇒ Mit TARE bestätigen. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→) gekennzeichnet.

SET

10d

Zurück in den Wägemodus

→ ON/OFF wiederholt oder 3 s lang drücken

+ 0.0000 g

Reaktionszeit einstellen:

Menü aufrufen

→ Im Wägemodus MENU-Taste 2 x drücken

Menüpunkt anwählen

Navigationstasten (↓↑) wiederholt drücken bis „TOOLS“ angezeigt wird.
→ Mit PRINT bestätigen
→ Navigationstasten (↓ ↑) wiederholt drücken bis „PARAMW“ angezeigt wird.
→ Mit PRINT bestätigen
Navigationstasten (↓↑) wiederholt drücken bis „STB.Mk“ angezeigt wird.

STB.MK

Reaktionszeit einstellen

→ Mit PRINT bestätigen. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→gekennzeichnet.

Mit (→)

Stabilitätsanzeige erscheint schneller, aber mit weniger Genauigkeit.

Ohne (→ Standardeinstellung

⇒ Mit TARE bestätigen. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→) gekennzeichnet.

Zurück in den Wägemodus

→ ON/OFF wiederholt oder 3 s lang drücken

FAST

FAST

SET

FAST

0.0000 g

14 Applikationsfunktionen

• Die Applikationsfunktionen sind mit der Checkweighing- oder Target-Funktion kombinierbar (s. Kap. 14).
  • Die Waage startet in dem Modus, in dem sie ausgeschaltet wurde.
• Zum Umschalten zwischen Applikation und Wägemodus MENU 3 s lang drücken.

14.1 Stückzählen

Beim Stückzählen können Sie entweder Teile in einen Behälter einzählen oder Teile aus einem Behälter herauszählen. Um eine größere Menge von Teilen zählen zu können, muss mit einer kleinen Menge (Referenzstückzahl) das durchschnittliche Gewicht pro Teil ermittelt werden. Je größer die Referenzstückzahl, desto höher ist die Zählgenauigkeit. Die Referenz muss bei kleinen oder stark unterschiedlichen Teilen besonders hoch gewählt werden.

1. Funktion aktivieren und Referenz setzen

Menü aufrufen

⇒ Im Wägemodus MENU-Taste 2 x drücken

Stückzählmodus anwählen

⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „APL.FUNC“ angezeigt wird.
→ Mit PRINT bestätigen
⇒ Navigationstasten (↓↑) wiederholt drücken bis „PCS“ angezeigt wird.
⇒ TARE drücken. Der aktuell eingestellte Speicherplatz wird angezeigt.

Speicherplatz für Referenz eingeben

⇒ Die Waage bietet die Möglichkeit fünf verschiedene Stückgewichte zu speichern.
⇒ Navigationstasten (↓↑) wiederholt drücken bis der gewünschte Speicherplatz 12183 zeigt wird, dann TARE drücken.

Anzeige, wenn kein Stückgewicht hinterlegt ist

Anzeige, wenn ein Stückgewicht hinterlegt ist

APL.FUNC

PCS ^* PCS

SET

↓

* SAMPLE PCS

SET

PCS

---

PCS

Referenz setzen

⇒ Leeren Behälter auf die Waage stellen und durch Drücken von TARE tarieren.
→ MENU 2 x drücken.
⇒ Navigationstasten (↓↑) wiederholt drücken bis die gewünschte Referenzstückzahl angezeigt wird (mögliche Referenzstückzahlen 5, 10, 20, 50, 100).

Mit MENU vorwärts blättern.

Mit UNIT rückwärts blättern.

⇒ Anzahl Teile entsprechend der gewählten Referenzstückzahl in den Behälter füllen.
Stabilitätsanzeige (→) abwarten, dann mit TARE bestätigen. Die Waage ermittelt das durchschnittliche Stückgewicht.

Ab hier befindet sich im Stückzählmodus und zählt alle Teile sie sich auf der Wägeplatte befinden.

2. Umschalten zwischen Stückzähl- und Wägemodus

3. Stücke zählen

Im Stückzählmodus gespeichertes Stückgewicht aufrufen

⇒ Mit jedem Drücken von UNIT (je 3s lang) wird der nächste Speicherplatz [12345] aufgerufen.

Ist unter dem angezeigten Speicherplatz keine Referenz hinterlegt, wird [- - -] angezeigt.

→ Leeren Behälter auf die Waage stellen und durch Drücken von TARE tarieren.
Wägegut in den Behälter füllen und Stückzahl ablesen.

→ Entweder weitere Teile zählen

oder

Der Menüpunkt zum Ändern der gespeicherten Referenz wird aufgrufen, die aktuelle eingestellte Referenzstückzahl wird angezeigt.

+ siehe „4. Stückgewicht ändern oder hinzufügen“

Das gespeicherte Stückgewicht wird in Gramm angezeigt, gekennzeichnet mit dem Symbol *. Mit PRINT kann das Referenzgewicht (UW= Unit weight) bei Anschluß eines Druckers ausgegeben werden.

z.B.: UW = 1.0001

Zurück zur Stückzählanzeige mit UNIT erneut drücken.

Umschalten zwischen Stückzähl- und Wägemodus

4. Stückgewicht ändern oder hinzufügen

Im Stückzählmodus gewünschten Speicherplatz aufrufen

⇒ Mit jedem Drücken von UNIT (je 3s lang) wird der nächste Speicherplatz [1]2010erufen.

Stückgewicht ändern oder hinzufügen

⇒ Leeren Behälter auf die Waage stellen und durch Drücken von TARE tarieren.
⇒ MENU 2 x drücken, die aktuell eingestellte Referenzstückzahl wird angezeigt.
⇒ Navigationstasten (↓↑) wiederholt drücken bis die gewünschte Referenzstückzahl angezeigt wird (mögliche Referenzstückzahlen 5, 10, 20, 50, 100).

Mit MENU vorwärts blättern.

Mit UNIT rückwärts blättern.

⇒ Anzahl Teile entsprechend der gewählten Referenzstückzahl in den Behälter füllen.
→ Stabilitätsanzeige (→) abwarten, dann mit TARE bestätigen.

Die Waage befindet sich im Stückzählmodus und zählt alle Teile sie sich auf der Wägeplatte befinden.

14.2 Prozentbestimmung

Das Prozentwägen ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht.

Die Waage bietet zwei Möglichkeiten:

1. Referenz = 100 %
2. Referenz = benutzerdefiniert

Menü aufrufen

⇒ Im Wägemodus MENU-Taste 2 x drücken

Prozentwägemodus anwählen

⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „APL.FUNC“ angezeigt wird.
→ Mit PRINT bestätigen
⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „PERCENT“ angezeigt wird.

APL.FUNC

PERCENT %

Weitere Schritte :

• Referenzgewicht = 100 %, s. Kap. 14.2.1
• Referenzgewicht = XX %, s. Kap. 14.2.2

14.2.1 Referenzgewicht = 100 %

⇒ Prozentwägemodus anwählen, s. Kap. 14.2
→ TARE drücken.
⇒ Falls nötig, Navigationstasten (↓↑) wiederholt drücken bis „SAMPLE“ angezeigt wird.
→ TARE drücken.

Anzeige, wenn kein Referenzgewicht hinterlegt ist

Anzeige, wenn ein Referenzgewicht hinterlegt ist

Referenz setzen

⇒ Falls nötig, leeren Behälter auf die Waage stellen und durch Drücken von TARE tarieren.
→ MENU 2 x drücken.

Referenzgewicht, das 100 % entspricht auflegen.

(Mindestgewicht: Ablesbarkeit d x 100)

→ Stabilitätsanzeige (→) abwarten, dann mit TARE bestätigen.

Ab hier wird das Gewicht der Probe in Prozent, bezogen auf das Referenzgewicht, angezeigt s. Kap. 14.2.2

14.2.2 Benutzerdefinierte Referenz

⇒ Prozentwägemodus anwählen, s. Kap. 14.2
→ TARE drücken.
⇒ Falls nötig, Navigationstasten (↓↑) wiederholt drücken bis „OPTION“ angezeigt wird.
→ TARE drücken.

Anzeige, wenn keine Referenz hinterlegt ist

Anzeige, wenn eine Referenz hinterlegt ist

Referenz setzen

⇒ Falls nötig, leeren Behälter auf die Waage stellen und durch Drücken von TARE tarieren.
→ MENU 2 x drücken.
⇒ PRINT drücken, die aktuelle Einstellung wird angezeigt. Prozentwert Ihrer Wahl mit den Navigationstasten eingeben, s. Kap. 3.1.1 „Numerische Eingabe“
⇒ Referenzgewicht, das dem eingegebenen Prozentwert entspricht auflegen.
→ Stabilitätsanzeige (→) abwarten, dann mit TARE bestätigen.

Das Anzeigesymbol [%] kennzeichnet die Prozentbestimmung mit benutzerdefiniertem Referenzgewicht.

Ab hier wird das Gewicht der Probe in Prozent, bezogen auf das Referenzgewicht, angezeigt s. Kap. 14.2.2

14.2.3 Prozentbestimmung

Im Wägemodus MENU 3 s lang drücken, der aktuell eingestellte Prozentbestimmungsmodus wird angezeigt.
→ Leeren Behälter auf die Waage stellen und durch Drücken von TARE tarieren.
Wägegut auflegen. Das Gewicht der Probe wird in Prozent, bezogen auf das Referenzgewicht, angezeigt
→ Entweder weitere Prozentwägungen durchführen

oder

Der Menüpunkt zum Ändern der gespeicherten Referenz wird angezeigt.

+ siehe Kap.14.2.1 / 14.2.2 „ Referenz setzen“

Das gespeicherte Referenzgewicht wird in Gramm angezeigt, gekennzeichnet mit dem Symbol *. Mit PRINT kann der Gewichtswert des Referenzgewichts bei Anschluß eines Druckers ausgegeben werden.

Zurück zur Prozentanzeige, UNIT erneut drücken.

Umschalten zwischen Prozentbestimmungs - und Wägemodus

14.3 Rezeptur Modus

Mit der Rezeptur-Funktion lassen sich verschiedene Bestandteile einer Mischung zuwiegen. Zur Kontrolle kann das Gewicht aller Bestandteile (CMP001, (CMP002 usw.), sowie das Gesamtgewicht (TOTAL) ausgedruckt werden. Die Waage arbeitet mit einem getrennten Speicher für das Gewicht des Wägebehälters und der Rezepturbestandteile.

Im Rezeptur Modus ist die „Auto zero“-Funktion nicht aktiv (s. Kap. 12.2).

1. Drucker anschließen (s. Kap. 16 „Datenausgang“)

2. Menü aufrufen

⇒ Im Wägemodus MENU-Taste 2 x drücken

3. Rezeptur-Modus anwählen

⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „APL.FUNC“ angezeigt wird.
⇒ Mit PRINT bestätigen
⇒ Navigationstasten (↓↑) wiederholt drücken bis „FORMULA“ angezeigt wird. Das Rezeptursymbol [ ] wird eingeblendet.
⇒ TARE drücken. Der Indikator READY wird angezeigt, ab hier befindet sich die Waage im Rezeptur-Modus.

Ggf. Ausgabe „Komponenten-Nr.“(s. Kap. 14.3.1) und „Total“ (s. Kap. 14.3.2) aktivieren.

4. Komponenten einwiegen

⇒ Falls nötig, leeren Behälter auf die Waage stellen und durch Drücken von TARE tarieren.
⇒ PRINT drücken, das Symbol READY erlischt. Bei aktivierter GLP-Funktion (s. Kap. 8.3) wird die Kopfzeile gedruckt.
⇒ Erste Komponente einwiegen.
→ PRINT drücken. Nach erfolgter Stillstandskontrolle (→) wird der Wägewert der 1. Komponente (CMP001) an den optionalen Drucker ausgegeben. Der Anzeigewert wird in den Summenspeicher addiert. Anschließend erfolgt die automatische Tarierung, das Symbol [NET] wird angezeigt.

RPL.FUNC

SET

↓

-0.0000g

+ 0.0000 g

⇒ Weitere Komponenten auf dieselbe Art und Weise einwiegen

i Während des Rezeptierens kann die Einwaage durch Drücken von MENU (3 s lang) jederzeit angezeigt werden.

→

5. Rezepturvorgang abschließen

⇒ ON/OFF drücken. Bei Anzeige des Symbols [G] wird das Gesamtgewicht (TOTAL) aller Komponenten angezeigt und an den Drucker ausgegeben.

⇒ Bei Anzeige des Symbols READY, ist die Waage für weitere Messungen bereit.

6. Zurück in den Wägemodus

→ ON/OFF 3 s lang drücken

Ausdruckbeispiel „GLP ON“ (KERN YKB-01N):

14.3.1 Ausgabe „Komponenten-Nr.“ aktivieren

⇒ Rezeptur-Modus anwählen, s. Kap. 14.3
⇒ Bei Anzeige des Symbols READY MENU-Taste 2 x drücken.
→ Navigationstasten (↓ ↑) wiederholt drücken bis „ELM.NUM“ angezeigt wird.
⇒ Mit PRINT bestätigen. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→gekennzeichnet.

Mit (→)

Ausgabe „Komponenten-Nr.“ (z. B. CMP001)

Ohne (→)

Keine Ausgabe „Komponenten-Nr.“

→ Mit TARE ändern.

Zurück in den Rezepturmodus

→ ON/OFF wiederholt oder 3 s lang drücken

Ausdruckbeispiele (KERN YKB-01N):

Funktion ELM.NUM aktiviert

Funktion ELM.NUM deakti- viert

FORMULATION MODE

CMP001= 0,5361 g

CMP002= 0,5422 g

CMP003= 0,4488 g

TOTAL= 1,5271 g

FORMULATION MODE

0,5361 g

0,5422 g

0,4488 g

TOTAL= 1,5271 g

14.3.2 Ausgabe „TOTAL“ aktivieren

⇒ Rezeptur-Modus anwählen, s. Kap. 14.3
⇒ Bei Anzeige des Symbols READY MENU-Taste 2 x drücken.
→ Navigationstasten (↓ ↑) wiederholt drücken bis „TOTAL“ angezeigt wird.
⇒ Mit PRINT bestätigen. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→gekennzeichnet.

Mit (→) Ausgabe „TOTAL“

Ohne (→) Keine Ausgabe „TOTAL“

→ Mit TARE ändern.

Zurück in den Rezepturmodus

ON/OFF wiederholt oder 3 s lang drücken

Ausdruckbeispiele (KERN YKB-01N):

Funktion TOTAL aktiviert

FORMULATION MODE

CMP001= 0,5361 g

CMP002= 0.5422 g

CMP003= 0,4488 g

TOTAL= 1,5271 g

Funktion TOTAL deaktiviert

FORMULATION MODE

CMP001= 0,5361 g

CMP002= 0,5422 g

CMP003= 0,4488 g

15 Checkweighing und Target Mode (Kontroll- und Zielwägen)

• Der Checkweighing oder Target mode kann auf die Applikationsfunktionen (s. Kap.14) angewendet werden.
  • Die Waage startet in dem Modus, in dem sie ausgeschaltet wurde.

15.1 Checkweighing

In vielen Fällen ist nicht der Sollwert des Wägegutes die entscheidende Größe, sondern die Abweichung von diesem Sollwert. Solche Anwendungen sind zum Beispiel die Gewichtskontrolle gleichgewichtiger Packungen oder die Prozesskontrolle von Teilen in einem Herstellungsprozess.

Die Indikatoren HI, OK oder LO in der Anzeige zeigen an, wo sich das Wägegut innerhalb der Toleranzgrenzen befindet.

Diese Indikatoren sind nur im Checkweighing oder Target Mode in Betrieb, sonst sind sie nicht sichtbar.

Die Indikatoren liefern folgende Information

Bedingung Einstufung Indikator
OVR.RNG < Probengewicht	Außerhalb Toleranzbereich	Kein Indikator
HI.LIM < Probengewicht ≤ OVR.RNG	Obere Toleranzgrenze	HI
LO.LIM ≤ Probengewicht ≤ HI.LM	Im Toleranzbereich	OK
UND.RG ≤ Probengewicht < LO.LIM	Untere Toleranzgrenze	LO
Probengewicht < UND.RG	Außerhalb Toleranzbereich	Kein Indikator

1. Menü aufrufen

⇒ Im Wägemodus MENU-Taste 2 x drücken

2. Funktion anwählen

⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „TOOLS“ angezeigt wird.
→ Mit PRINT bestätigen
⇒ Navigationstasten (↓↑) wiederholt drücken bis „CHECK.W“ angezeigt wird. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→gekennzeichnet.

Weitere Schritte sind von der gewünschten Einstellung abhängig:

Stabilitätsan-zeige (→)	Funktion	einstellen/aktualisieren	abbrechen
JaCHECK.W	Ein	PRINT drücken und weiter bei Schritt 3.	TARE drücken und weiter bei Schritt 4.
NeinCHECK.W	aus	TARE drücken und weiter bei Schritt 3.	weiter bei Schritt 4.

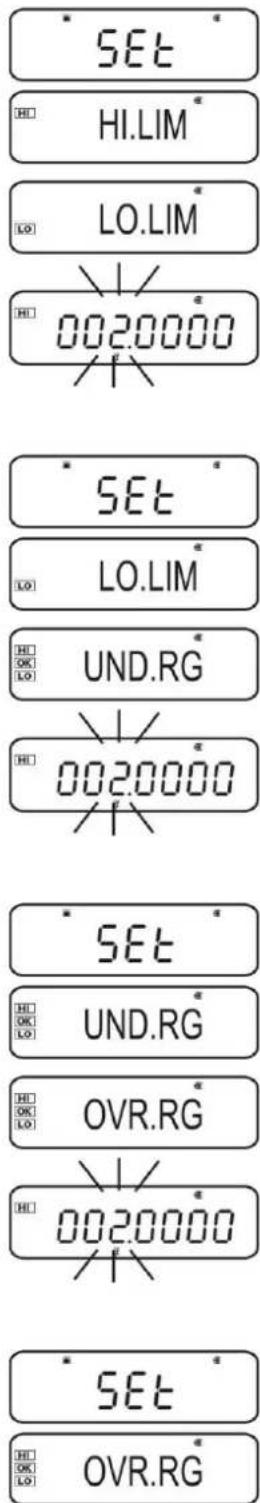

3. Grenzwerte setzen

Bei der Eingabe der Grenzwerte darauf achten, dass die Werte logisch zueinander passen, d.h. der untere Grenzwert nicht größer sein darf als der obere.

Bei Nichtbeachtung passt die Waage die Grenzwerte automatisch an.

① Navigationstasten (↓ ↑) wiederholt drücken bis „HI.LIM“ angezeigt wird.

⇒ TARE drücken. Die aktuelle Einstellung wird angezeigt.
⇒ Mit den Navigationstasten (↓ ↑) gewünschten Wert eingeben, s. Kap. 3.1.1 „Numerische Eingabe“.

→ Mit TARE bestätigen.

② Navigationstasten (↓↑) wiederholt drücken bis „LO.LIM“ angezeigt wird.

⇒ TARE drücken. Die aktuelle Einstellung wird angezeigt.
⇒ Mit den Navigationstasten (↓ ↑) gewünschten Wert eingeben, s. Kap. 3.1.1 „Numerische Eingabe“.

→ Mit TARE bestätigen.

③ Navigationstasten (↓ ↑) wiederholt drücken bis „UND.RNG“ angezeigt wird.

⇒ TARE drücken. Die aktuelle Einstellung wird angezeigt.
⇒ Mit den Navigationstasten (↓ ↑) gewünschten Wert eingeben, s. Kap. 3.1.1 „Numerische Eingabe“.

→ Mit TARE bestätigen.

④ Navigationstasten (↓ ↑) wiederholt drücken bis „OVR.RNG“ angezeigt wird.

⇒ TARE drücken. Die aktuelle Einstellung wird angezeigt.
⇒ Mit den Navigationstasten (↓ ↑) gewünschten Wert eingeben, s. Kap. 3.1.1 „Numerische Eingabe“.

→ Mit TARE bestätigen.

4. Zurück in den Wägemodus

⇒ ON/OFF wiederholt oder 3 s lang drücken

5. Toleranzkontrolle starten

Falls nötig, leeren Behälter auf die Waage stellen und durch Drücken von TARE tarieren.

Wägegut auflegen, warten bis der Indikator HI, OK oder LO erscheint. Anhand des Indikators prüfen, ob das Wägegut unter, innerhalb oder über der vorgegebenen Toleranz liegt

Eingabebeispiel:

1 HI.LIM	7.0000 g
2 LO.LIM	6.0000 g
3 UND.RNG	5.0000 g
4 OVR.RNG	8.0000 g

Probengewicht < UND.RG(Probengewicht < 5 .0000g)		Keine Indikator wird angezeigt
UND.RG ≤ Probengewicht < LO.LIM(Probengewicht 5.0000g - 5.9999g)		LO wird angezeigt
LO.LIM ≤ Probengewicht ≤ HI.LM(Probengewicht 6.0000g – 7.000g)		OK wird angezeigt
HI.LIM < Probengewicht ≤ OVR.RNG(Probengewicht 7.0001g – 8.0000g)		HI wird angezeigt
Probengewicht >OVR.RNG(Probengewicht > 8.0000 g)		Keine Indikator wird angezeigt

15.2 Target mode

Dieser Modus dient z.B. zum Abwiegen konstanter Flüssigkeitsmengen oder zur Beurteilung von Fehlmengen und Überschüssen.

Der Zielwert ist der numerische Wert, welcher der Sollmenge der zum Wiegen verwendeten Einheit entspricht. Neben dem Zielwert erfolgt die Eingabe eines Toleranzwertes. Dies ist ein numerischer Wert, der plus/minus über oder unter dem akzeptablen Zielwert liegt.

Das Erreichen des Zielwertes wird durch die Indikatoren HI, OK oder LO angezeigt.

Diese Indikatoren sind nur im Checkweighing oder Target mode in Betrieb, sonst sind sie nicht sichtbar.

Die Indikatoren liefern folgende Information:

Bedingung Einstufung Indikator
Gewicht größer als das Sollgewicht und oberhalb der oberen Toleranz	Große Differenz zum Zielwert	HI blinkt langsam
	Kleine Differenz zum Zielwert	HI blinkt schnell
Gewicht innerhalb der Toleranz (Zielwert ± Toleranz)	Zielwert akzeptiert	OK
Gewicht kleiner als das Sollgewicht und unterhalb der unteren Toleranz	Kleine Differenz zum Zielwert	LO blinkt schnell
	Große Differenz zum Zielwert	LO blinkt langsam

1. Menü aufrufen

⇒ Im Wägemodus MENU-Taste 2 x drücken

2. Funktion anwählen

⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „TOOLS“ angezeigt wird.
→ Mit PRINT bestätigen
⇒ Navigationstasten (↓↑) wiederholt drücken bis „TARGT“ angezeigt wird. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→gekennzeichnet.

Weitere Schritte sind von der gewünschten Einstellung abhängig:

Stabilitätsanzeige (→)	Funktion	einstellen/aktualisieren	abbrechen
Ja	Ein	PRINT drücken und weiter bei Schritt 3.	TARE drücken und weiter bei Schritt 4.
	aus	TARE drücken und weiter bei Schritt 3.	weiter bei Schritt 4.

3. Zielwert und Toleranz setzen

⇒ Navigationstasten (↓ ↑) wiederholt drücken bis die Anzeige zur Eingabe des Zielwertes „TG.VAL“ angezeigt wird.
⇒ TARE drücken. Die aktuelle Einstellung wird angezeigt.
⇒ Mit den Navigationstasten (↓↑) gewünschten Wert eingeben, s. Kap. 3.1.1 „Numerische Eingabe“.

→ Mit TARE bestätigen.
⇒ Navigationstasten (↓ ↑) wiederholt drücken bis die Anzeige zur Eingabe der Toleranz „LM.VAL“ angezeigt wird.
⇒ TARE drücken. Die aktuelle Einstellung wird angezeigt.
⇒ Mit den Navigationstasten (↓↑) gewünschten Wert eingeben, s. Kap. 3.1.1 „Numerische Eingabe“.

→ Mit TARE bestätigen.

4. Zurück in den Wägemodus

⇒ ON/OFF wiederholt oder 3 s lang drücken

5. Toleranzkontrolle starten

Falls nötig, leeren Behälter auf die Waage stellen und durch Drücken von TARE tarieren.

Wägegut auflegen, warten bis der Indikator HI, OK oder LO erscheint. Anhand des Indikators prüfen, ob das Wägegut unter, innerhalb oder über der vorgegebenen Toleranz liegt

Eingabebeispiel:

TG.VAL

100.0000 g

LM.VAL

10.0000 g

Gewicht kleiner als das Sollgewicht und unterhalb der unteren Toleranz		LOblinkt langsam
		LOblinkt schnell
Gewicht innerhalb der Toleranz [Zielwert ± Toleranz] (90.0000g – 110.000g)		OK
Gewicht größer als das Sollgewicht und oberhalb der oberen Toleranz		HIBlinkt schnell
		HIBlinkt langsam

16 Datenausgang

Mit der Geräteschnittstelle kann ein bidirektionaler Datenaustausch von der Waage zu externen Geräten erfolgen. Die Datenübertragung erfolgt asynchron im ASCII -Code.

Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingungen erfüllt sein:

- Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers/PC verbinden.

Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN-Schnittstellenkabel (Option) sichergestellt.

- Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und Drucker müssen übereinstimmen.

16.1 Pinbelegung

Durch Anschluss des optionalen KERN-Schnittstellenkabels ist die Waage mit einer RS232C-Schnittstelle ausgestattet.

Waage (RS-232C)
3 TXD
2 RXD
6 DSR
5 SG
4 DTR
7 CTS
8 RTS

16.2 Ausgabe-Funktionen

16.2.1 Automatische Datenausgabe / Auto Print Funktion

Die Datenausgabe erfolgt automatisch ohne Drücken von PRINT, sobald die entsprechende Ausgabebedingung erfüllt ist. Diese wird durch die Menüeinstellung definiert.

Tab. 1:

	stabil / positiv	stabil / negativ	Stabilisierung / Nullanzeige	Check-weighing
LD. .	√	--	-		Ausgabe bei stabilem und positivem Wägewert
LD.UL.	√ √		--		Ausgabe bei stabilem und positivem oder negativem Wägewert.
LD. .Z	√	-	√	-	Ausgabe bei stabilem und positivem Wägewert. Erneute Ausgabe erst nach Nullanzeige und Stabilisierung
LD.UL.Z	√ √ √			-	Ausgabe bei stabilem und positivem oder negativem Wägewert. Erneute Ausgabe erst nach Nullanzeige und Stabilisierung.
LD.OK .	--	-		√	Wird der Checkweighing-Funktion die Auto Print-Funktion zugeschaltet, erfolgt die Datenausgabe stabiler Wägewerte bei Indikatoranzeige OK

Auto Print Funktion aktivieren:

1. Data Output-Menü aufrufen

⇒ Im Wägemodus PRINT 3 s lang drücken.

2. Funktion anwählen

⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „APL.PRN“ angezeigt wird.
→ Mit PRINT bestätigen
⇒ Navigationstasten (↓↑). wiederholt drücken bis „AUTO.PRN“ angezeigt wird. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→gekennzeichnet.

3 sec.

Weitere Schritte sind von der gewünschten Einstellung abhängig:

Stabilitäts-anzeige (→)	Funktion		einstellen/aktualisieren	abbrechen
JaAUTO.PRN	Ein		PRINT drücken und weiter bei Schritt 3.	TARE drücken und weiter bei Schritt 5.
NeinAUTO.PRN	aus		TARE drücken und weiter bei Schritt 3.	weiter bei Schritt 5.

3. Ausgabebedingung einstellen

⇒ Mit den Navigationstasten (↓ ↑) gewünschten Modus z. B. Mode 3 wählen (Details s. Tab. 1)
→ Mit TARE bestätigen

4. Falls nötig, Bedingung für Nullanzeige einstellen

→ PRINT drücken
⇒ Mit den Navigationstasten (↓ ↑) gewünschte Einstellung wählen

RET.0 Erneute Ausgabe wenn die Anzeige auf Null zurückgeht.

RET.50% Erneute Ausgabe wenn die Anzeige auf 50% des vorherigen Wägewerts zurückgeht.

Bei Auswahl „RET.0“

→ Mit TARE bestätigen

5. Zurück in den Wägemodus

⇒ ON/OFF wiederholt oder 3 s lang drücken. Ab hier ist die Auto Print Funktion aktiv, der Indikator RF d angezeigt.

6. Wägegut auflegen

⇒ Falls nötig, leeren Behälter auf die Waage stellen und durch Drücken von TARE tarieren.
⇒ Wägegut auflegen, warten bis Stabilitätsanzeige (→) erscheint. Der Wägewert wird automatisch ausgegeben.

7. Wägegut abnehmen

Warten bis Stabilitäts- (→) / Nullanzeige erscheint. Der Wägewert wird automatisch ausgegeben.

16.2.2 Kontinuierliche Datenausgabe / Continuous Output Funktion (nur Modelle ABS-N)

1. Data Output-Menü aufrufen

→ Im Wägemodus PRINT 3 s lang drücken.

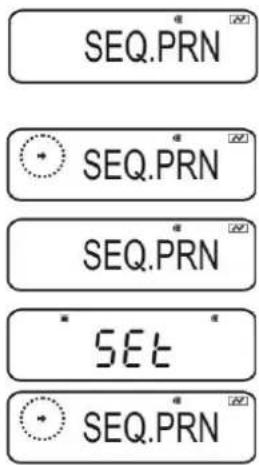

2. Funktion anwählen

⇒ Navigationstasten (↓↑) wiederholt drücken bis „APL.PRN“ angezeigt wird.
→ Mit PRINT bestätigen
Navigationstasten (↓↑). wiederholt drücken bis „SEQ.PRN“ angezeigt wird. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→gekennzeichnet.

Mit (→ ein

Ohne (→ aus

→ Mit TARE ändern.

3. Start/Ende der kontinuierlichen Ausgabe manuell oder automatisch einstellen

→ PRINT drücken
Navigationstasten (↓↑) wiederholt drücken bis „MANU“ angezeigt wird. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→gekennzeichnet.

Mit (→) Die kontinuierliche Datenausgabe startet nach Drücken von PRINT und endet durch Drücken von ON-OFF

Ohne (→ Die kontinuierliche Datenausgabe startet automatisch

→ Mit TARE ändern

4. Filter zuschalten

⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „NO.FIL“ angezeigt wird. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→) gekennzeichnet.

Mit (→ Wägewert wird gefiltert

Ohne (→) Wägewert wird nicht gefiltert

→ Mit TARE ändern

5. Zurück in den Wägemodus

→ ON/OFF wiederholt oder 3 s lang drücken.

Bei aktivierter Menüeinstellung „MANU“ (s. Schritt 3, mit →) wird der Indikator langzeigt.

Bei deaktivierter Menüeinstellung „MANU“ (s. Schritt 3, ohne →startet die kontinuierliche Datenausgabe automatisch, Schritt 7 entfällt.

6. Wägebeälter tarieren

⇒ Falls nötig, leeren Behälter auf die Waage stellen und durch Drücken von TARE tarieren.

→

⇒ Wägegut auflegen, warten bis Stabilitätsanzeige (→) erscheint. Der Wägewert wird automatisch ausgegeben.

7. PRINT drücken (nur bei Menüeinstellung„MANU ON“)

⇒ Die kontinuierliche Datenausgabe startet, der Indikator READY erlischt.

8. Wägegut auflegen

⇒ Jede Anzeigenänderung wird kontinuierlich ausgegeben (Datenausgabeintervall ca. 100 msec).

Kontinuierliche Datenausgabe unterbrechen

ON-OFF = unterbrechen

PRINT = wieder starten

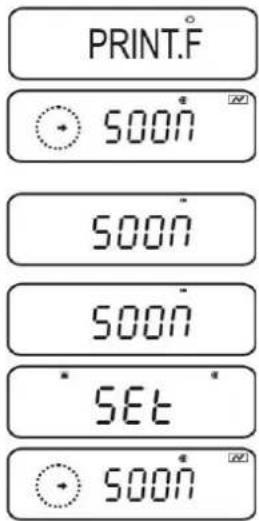

16.2.3 Output Timing Change Funktion

Mit dieser Funktion ist wählbar, ob die Datenausgabe bei stabilem oder instabilem Wägewert nach Drücken von PRINT erfolgt.

1. Data Output-Menü aufrufen

→ Im Wägemodus PRINT 3 s lang drücken.

2. Funktion anwählen

⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „APL.PRN“ angezeigt wird.
→ Mit PRINT bestätigen
⇒ Navigationstasten (↓↑). wiederholt drücken bis „PRINT.F“ angezeigt wird.
⇒ Mit PRINT bestätigen. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→gekennzeichnet.

Mit (→)

Sofortige Datenausgabe ohne Warten bis die Stabilitätsanzeige erscheint

Ohne ( )

Datenausgabe erst nach Stabilitätsanzeige

→ Mit TARE ändern.

3. Zurück in den Wägemodus

ON/OFF wiederholt oder 3 s lang drücken.

16.2.4 GLP Output Funktion / Waagenidentifikationsnummer

Mit der GLP Output Funktion werden Ausdrucke von Wägeergebnissen mit einer Kopf- und Fußzeile ergänzt. Inhalt der Kopf- und Fußzeile siehe nachfolgendes Ausdruckbeispiel.

• GLP Output Funktion aktivieren, s. Kap. 8.3
• Waagenidenifikationsnummer eingeben, s. Kap. 8.4

Ausdruckbeispiel:

KERN & Sohn GmbH

TYPE ABJ 220-4NM

SN WBIIAB000I

ID 1234

200.0000g

-SIGNATURE-

Firma

Modell

Serien-Nr.

Waagenidentifikations-Nr. (s. Kap. 8.4)

Wägeergebniss

Bearbeiter

Bei der ABS/ABJ_N-Serie ist die Angabe von Datum und Uhrzeit nicht möglich.

16.3 Kommunikationsparameter

Durch Aufruf einer Standardeinstellung „MODE 1 - MODE 5“ sind alle Kommunikationsparameter bereits voreingestellt (s. Kap.16.3.1).

Die entsprechende Standardeinstellung ist passend zum Drucker auszuwählen (Details siehe nachfolgend Tabelle).

Im Menüpunkt „MODE U“ können alle Parameter benutzerdefiniert eingestellt werden (s. Kap. 16.3.2).

	Stan-dardein-stellung 1	Stan-dardein-stellung 2	Stan-dardein-stellung 3	Stan-dardein-stellung 4	Stan-dardein-stellung 5	Benutzer-definierte Einstellungen	Einstellung für KERN – YKB-01N
Menüaus-nüaus-wahl	MODE 1	MODE 2	MODE 3	MODE 4	MODE 5	MODE U	MODE U
Hersteller	Shimadzu (Standard)	Shimadzu *	Mettler	Sartorius	A & D	-	-
Baud Rate	1200	1200	2400	1200	2400	benutzer-definiert	1200
Parität	None (8)	None (8)	Even (7)	Odd (7)	Even (7)	benutzer-definiert	None (8)
Stopp-Bit	1	1	2	2	2	benutzer-definiert	1
Hand-shake	Hardware	Hardware	off	Hardware	off	benutzer-definiert	off
Daten-format	Shimadzu Standard	Shimadzu Standard	Mettler Standard	Sartorius Standard	A & D Standard	benutzer-definiert	DF.1
Trenn-zeichen	C/R	C/R	C/R + L/F	C/R + L/F	C/R + L/F	benutzer-definiert	C/R

*Nur wenn Waage Rückmeldung an PC senden kann (fehlerfrei: OK [C/R], bei Fehler NG [C/R].

16.3.1 Auswahl einer Standardeinstellung „MODE 1 - MODE 5“

1. Data Output-Menü aufrufen

→ Im Wägemodus PRINT 3 s lang drücken.

2. Funktion anwählen

Navigationstasten (↓↑) wiederholt drücken bis „COMM.SET“ angezeigt wird.
→ Mit PRINT bestätigen
Navigationstasten (↓↑). wiederholt drücken bis der gewünschte Modus „MODE 1 - MODE 5“ angezeigt wird. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→ gekennzeichnet.

Mit (→ ein

Ohne (→ aus

→ Mit TARE ändern.

COMM.SET

MODE.2

3. Zurück in den Wägemodus

→ ON/OFF wiederholt oder 3 s lang drücken.

16.3.2 Benutzerdefinierte Einstellungen „MODE U“ / Einstellung für KERN –YKB-01N

Im Menüpunkt „MODE U“ kann jeder Kommunikationsparameter individuell eingestellt werden.

1. Data Output-Menü aufrufen

→ Im Wägemodus PRINT 3 s lang drücken.

2. Funktion anwählen

⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „COMM.SET“ angezeigt wird.
→ Mit PRINT bestätigen
Navigationstasten (↓↑). wiederholt drücken bis der gewünschte Modus „MODE 1 - MODE 5“ angezeigt wird. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→ gekennzeichnet.

Mit (→ ein

Ohne (→ aus

→ Mit TARE ändern.

3. Kommunikationsgeschwindigkeit (Baudrate) einstellen

→ PRINT drücken
⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „BPS“ angezeigt wird.
⇒ PRINT drücken. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→gekennzeichnet.
⇒ Navigationstasten (↓↑). wiederholt drücken bis die gewünschte Einstellung (z. B. 9600 bps) angezeigt wird.
→ TARE drücken.

BPS

N

B.9600

N

SET

Wählbare Einstellungen:

Anzeige	B.300	B.600	B.1200	B.2400	B.4800	B.9600 B.1	9.2k B.38.4k
Baudrate	300bps	600bps	1200bps	2400bps	4800bps	9600bps	19.2k bps	38.4k bps

4. Parität einstellen

→ Mit ON/OFF zurück ins Menü
⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „PARITY“ angezeigt wird.
→ PRINT drücken. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→ gekennzeichnet.
⇒ Navigationstasten (↓↑). wiederholt drücken bis die gewünschte Einstellung (z. B. P.NONE) angezeigt wird.
⇒ TARE drücken.

PARITY

P.NONE

SET

P.NONE

N

Wählbare Einstellungen:

Anzeige	P.NONE	P.ODD	P.EVEN
Parity	Keine Parität, 8 bit	Ungerade Parität, 7 bit	Gerade Parität, 7 bit

5. Stopp-Bit einstellen

→ Mit ON/OFF zurück ins Menü
⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „STOP“ angezeigt wird.
→ PRINT drücken. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→ gekennzeichnet.
⇒ Navigationstasten (↓↑). wiederholt drücken bis die gewünschte Einstellung (z. B. S. 1) angezeigt wird.
→ TARE drücken.

STOP

5.1

SET

5.

Wählbare Einstellungen:

Anzeige S.	1 S. 2
Stopp-Bit	1 bit	2 bit

6. Handshake einstellen

→ Mit ON/OFF zurück ins Menü
⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „HAND.SHK“ angezeigt wird.
→ PRINT drücken. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→ gekennzeichnet.
⇒ Navigationstasten (↓↑). wiederholt drücken bis die gewünschte Einstellung (z. B. HS.HW) angezeigt wird.
⇒ TARE drücken.

HAND.SHK

HS.HW

N

SET

HS.HW

N

Wählbare Einstellungen:

Anzeige	HS.OFF	HS.HW	HS.SW	HS.TiM
Hand-shake	Kein Handshake	HardwareHandshake	SoftwareHandshake	TimerHandshake

7. Datenformat einstellen

→ Mit ON/OFF zurück ins Menü
⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „D.FORM“ angezeigt wird.
→ PRINT drücken. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→ gekennzeichnet.
⇒ Navigationstasten (↓↑). wiederholt drücken bis die gewünschte Einstellung (z. B. DF.1) angezeigt wird.
→ TARE drücken.

D.FORM

DF. 1

#

SET

DF. 1

N

Wählbare Einstellungen (Details s. Kap. 15.4):

Anzeige	DF.1	DF.2	DF.3	DF.4	DF.FREE
Daten-format	Shimadzu Standard	Shimadzu Standard	Mettler Standard	Sartorius Standard	wählbar:Head byte 1 -17,Data length 8 -2

8. Endezeichen einstellen

→ Mit ON/OFF zurück ins Menü
⇒ Navigationstasten (↓ ↑) wiederholt drücken bis „DELIM“ angezeigt wird.
⇒ PRINT drücken. Die aktuelle Einstellung wird durch die Stabilitätsanzeige (→gekennzeichnet.
⇒ Navigationstasten (↓↑). wiederholt drücken bis die gewünschte Einstellung (z. B. DF.1) angezeigt wird.
→ TARE drücken.

DELIM

DF. 1

图

SET

DF. 1

N

Wählbare Einstellungen:

Anzeige	CR	LF	CR+LF	COMMA	WINI
Ende-zeichen	CR	LF	CR+LF	COMMA	nicht dokumentiert

9. Zurück in den Wägemodus

→ ON/OFF wiederholt oder 3 s lang drücken.

16.4 Datenformate

Im Menüpunkt „D.FORM“ stehen vier Datenformate „DF.1-DF.4“ zur Verfügung.

+ Menüeinstellung, s. Kap. 16.3.2, Schritt 7 „Datenformat einstellen“.

1. Datenformat 1 „DF.1“

Beispiel 9.9949 g:

Position	Daten	ASCII code	Erklärung
1 20H			Positiver Wägewert = Leerzeichen 20HNegativer Wägewert = Minuszeichen 2DH
2		20H	Numerischer Wägewert wird in 8 Positionen dar-gestellt.Nicht benötigte Positionen = Leerzeichen 20HEvt. Überlast (overload) wird in 2 Positionen mit O L dargestellt
3		20H
4	9	39H
5	.	2EH
6	9	39H
7	9	39H
8	4	34H
9	9	39H
10	g	67H	Wägeeinheit
11		20H
12 C/R	0DH		Trennzeichen C/R = 0DH, L/F = 0AHBei CR+LF wird die Datenlänge erhöht

Ausdruckbeispiele KERN YKB-01N

9.9949g

Stabiler oder instabiler/positiver Wägewert

-9.9949g

Stabiler oder instabiler/negativer Wägewert

2. Datenformat 2 „DF.2“

Beispiel 9.9949 g:

Position	Daten	ASCII code	Erklärung
1		20H	Positiver Wägewert = Leerzeichen 20H
2		20H	Negativer Wägewert = Minuszeichen 2DH
3	U	55H	Stabiler Wägewert = S (stable) 53H
4		20H	Instabiler Wägewert = U (unstable) 55H
5		20H
6		20H
7		20H	Numerischer Wägewert wird in 8 Positionen dar-gestellt.
8		20H	Nicht benötigte Positionen = Leerzeichen 20H
9	9	39H	Evt. Überlast (overload) wird in 2 Positionen mit O L dargestellt
10	.	2EH
11	9	39H
12	9	39H
13	4	34H
14	9	39H
15		20H	Wägeeinheit
16	g	67H
17 C/R	0DH		Trennzeichen C/R = 0DH, L/F = 0AHBei CR+LF wird die Datenlänge erhöht

Ausdruckbeispiele KERN YKB-01N

S	9.9949 g	Stabiler/positiver Wägewert
U	9.9949 g	Instabiler/positiver Wägewert
S	-9.9949 g	Stabiler/negativer Wägewert
U	-9.9949 g	Instabiler/negativer Wägewert

3. Datenformat 3 „DF.3“

Beispiel 9.9949 g:

Position	Daten	ASCII code	Erklärung
1	+	2BH	Positiver Wägewert = Pluszeichen 2BHNegativer Wägewert = Minuszeichen 2DH
2		20H
3		20H	Numerischer Wägewert wird in 8 Positionen dar-gestellt.Nicht benötigte Positionen = Leerzeichen 20HEvt. Überlast (overload) wird in 2 Positionen mit O L dargestellt
4		20H
5	9	39H
6	.	2EH
7	9	39H
8	9	39H
9	4	34H
10	9	39H
11		20H	Wägeeinheit
12	g	67H
13		20H
14		20H
15 C/R	0DH		Trennzeichen C/R = 0DH, L/F = 0AHBei CR+LF wird die Datenlänge erhöht

Ausdruckbeispiele KERN YKB-01N

+9.9949 g

Stabiler oder instabiler/positiver Wägewert

-9.9949 g

Stabiler oder instabiler/negativer Wägewert

4. Datenformat 4 „DF.4“

Beispiel 9.9949 g:

Position	Daten	ASCII code	Erklärung
1	S	53H	Stabiler Wägewert = S (stable) 53HInstabiler Wägewert = U (unstable) 55HPositiver Wägewert = Pluszeichen 2BHNegativer Wägewert = Minuszeichen 2DH
2		20H
3		20H
4		2BH
5		20H	Numerischer Wägewert wird in 8 Positionen dar-gestellt.Nicht benötigte Positionen = Leerzeichen 20HEvt. Überlast (overload) wird in 2 Positionen mit O L dargestellt
6	+	2BH
7	9	39H
8	.	2EH
9	9	39H
10	9	39H
11	4	34H
12	9	39H
13		20H	Wägeeinheit
14		20H
15	g	67H
16 C/R	0DH		Trennzeichen C/R = 0DH, L/F = 0AHBei CR+LF wird die Datenlänge erhöht

Ausdruckbeispiele KERN YKB-01N

16.5 Fernsteuerbefehle

Befehl Funktion
D01 Fortlaufende	Datenausgabe
D02	Fortlaufende Datenausgabe stabiler Wägewerte
D03	Status der Stabilitätsanzeige wird bei der fortlaufende Ausgabe den Daten angehängt.U: instabilS: stabil
D05 Einmalige Ausgabe
D06 Automatische	Ausgabe
D07	Einmalige Ausgabe. Status der Stabilitätsanzeige wird bei der Ausgabe den Daten angehängt.U: instabil (nur Modelle ABS-N)S: stabil
D08	Einmalige Ausgabe bei stabilem Wägewert
D09 Ausgabe abbrechen
BREAK	Funktion wie Kap. 3.1
Q
CAL	Funktion wie Kap. 3.1
TARE	Funktion wie . 3.1
T
PRINT	Funktion wie Kap. 3.1

17 Wartung, Instandhaltung, Entsorgung

17.1 Reinigen

Vor der Reinigung das Gerät bitte von der Betriebsspannung trennen.

1. Anzeige Keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.) verwenden, sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch.
2. Wägeplatte Wägeplatte entfernen, nass reinigen und vor dem Anbringen trocknen
3. Gehäuse Keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.) verwenden, sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch. Darauf achten, dass keine Flüssigkeit in das Gerät eindringt und mit einem trockenen, weichen Tuch nachreiben.
   Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden.
4. Glastüren Diese können wie nachfolgend beschrieben entfernt werden. Danach mit einem handelsüblichen Glasreiniger reinigen.
   Glastüren sorgfältig behandeln.
   Achtung: Bruchgefahr
   Gefährdung durch Schnittverletzungen.
   Darauf achten, dass die Hände an der Laufschiene nicht verletzt werden.

Verschüttetes Wägegut sofort entfernen.

1. Schirmring, Wägeplatte und Träger der Wägeplatte entfernen

1. Plastikgriff durch Drehen entfernen.

Aufnahme der Wägeplatte nicht berühren. Die Waage könnte dadurch beschädigt werden.

1. Glastüre vorsichtig lt. Abb. entfernen.

Abb. 2: Glastüren entfernen

1. Glastüre in umgekehrter Reihenfolge wieder anbringen.

Zur Sicherung des Glastüre den Plastikgriff unbedingt wieder anbringen.

17.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden.

Vor dem Öffnen vom Netz trennen.

17.3 Entsorgung

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalem oder regionalem Recht des Benutzerortes durchzuführen.

18 Kleine Pannenhilfe

Mögliche Fehlerursachen:

Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden.

Störung Mögliche Ursache

Die Gewichtsanzeige leuchtet nicht.

Die Gewichtsanzeige ändert sich fortwährend

Das Wägeergebnis ist offensichtlich falsch

Gewünschte Wägeeinheit kann nicht über UNIT-Taste aufgerufen werden.

Automatische Justierung wird häufig durchgeführt.

Keine Datenübermittlung zwischen Drucker und Waage.

Menüeinstellungen können nicht geändert werden.

• Die Waage ist nicht eingeschaltet.
- Die Verbindung zum Netz ist unterbrochen (Netzkabel nicht eingesteckt/defekt).
• Die Netzspannung ist ausgefallen.

- Luftzug/Luftbewegungen

• Glastüren nicht geschlossen

• Vibrationen des Tisches/Bodens

• Die Wägeplatte hat Berührung mit Fremdkörpern.

- Elektromagnetische Felder/ Statische Aufladung(anderen Aufstellungsort wählen/ falls möglich störendes Gerät ausschalten)

• Die Waagenanzeige steht nicht auf Null

• Die Justierung stimmt nicht mehr.

• Die Waage steht nicht eben.

- Es herrschen starke Temperaturschwankungen.

- Elektromagnetische Felder/ Statische Aufladung(anderen Aufstellungsort wählen/ falls möglich, störendes Gerät ausschalten)

• Die Einheit ist vorher nicht aktiviert worden.

- Starke Temperaturschwankungen im Raum oder Gerät.

• Falsche Kommunikationseinstellungen

- Menü ist gesperrt. Menüsperre aufheben.

18.1 Fehlermeldungen

Fehlermeldung	Erläuterung	Abhilfe
ERR H	Hardware-Fehler	Waage aus- und nochmals einschalten. Bleibt die Fehlermeldung erhalten, Händler benachrichtigen.
ERR C	Hohe Nullpunktverschiebung während der Justierung	Mit ON/OFF zurück in den Wägemodus. Justiervorgang neu starten.
	Gegenstände befinden sich auf der Wägeplatte
	Fehlende Wägeplatte
CAL D Anzeige instabil		Umgebungsbedingungen überprüfen (Luftzug, Vibration etc.). Mit ON/OFF zurück in den Wägemodus. Justiervorgang neu starten.
ERR N	Fehler bei numerischer Ein-gabe (z. B. falsches Passwort)	Eingabe korrigieren
ERR W Anwendung ist falsch		Die Waage wechselt in den vorherigen Status. Anwendung korrigieren.
COM ERR	Falscher Fernsteuerbefehl.	Die Waage wechselt in den vorherigen Status. Fernsteuerbefehl korrigieren.
- OL	Fehlende Wägeplatte	Wägeplatte korrekt installieren
OL	Überlast	Last verringern
ABORT Vorgang abgebrochen
WAIT	Vorgang abwarten
BUSY	Bei Start der Justierung befin-den sich Gegenstände auf der Wägeplatte	Gegenstand entfernen und Jus-tierung fortsetzen

Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt die Fehlermeldung erhalten, Händler benachrichtigen.

GB

KERN ABS-N\_ABJ-NM

Version 1.5 08/2017

KERN & Sohn GmbH TYPE ABJ 220-4NM SN WBIIAB000I ID 1234

50.0010 g

-SIGNATURE-

Company

Model

Serial no.
