BMH 40/36 - Kultivator EINHELL - Kostenlose Bedienungsanleitung

Produkttyp	Kultivator (Motorhacke)
Marke	Einhell
Modell	BMH 40/36
Motor	4-Takt, 3 kW / 4,1 PS
Arbeitsbreite	36 cm
Anzahl Messersätze	2 Sätze (links/rechts)
Messerdurchmesser	26 cm
Vorwärtsgang	1
Startsystem	Reversierstarter
Kraftstoff	Normalbenzin bleifrei
Motoröl	Ca. 0,6 L, SAE 10/40
Ersatzzündkerze	Bosch WR 7DC oder Denso W16EPR-U
Tiefeneinstellung	Verstellbarer Tiefenanschlag mit Splint
Konsoleneinstellung	Höhenverstellbare Bedienkonsole
Sicherheit	Motorstopp im Leerlauf, Sicherheitssplint, Bedienungsanleitung
Wartung	Schraubenanzug prüfen, Motor und Auspufftopf reinigen
Garantie	2 Jahre

Häufig gestellte Fragen - BMH 40/36 EINHELL

Wie starte ich den Kultivator Einhell BMH 40/36 ?

Stellen Sie sicher, dass der Tank Benzin enthält und dass das Motoröl auf dem richtigen Stand ist. Öffnen Sie den Benzinhahn (Position ON). Stellen Sie den Starterhebel auf Position -a-. Ziehen Sie den Bowdenzug des Starters leicht, bis Sie einen Widerstand spüren, dann ziehen Sie kräftig durch. Wiederholen Sie dies bei Bedarf.

Welches Motoröl und welche Menge verwenden?

Verwenden Sie Motoröl SAE 10/40, ca. 0,6 Liter. Füllen Sie bis zur Markierung 'max' am Ölpeilstab.

Welchen Kraftstoff verwenden?

Verwenden Sie bleifreies Normalbenzin. Tanken Sie nur bei ausgeschaltetem Motor und im Freien.

Wie stelle ich die Arbeitstiefe ein?

Stellen Sie den Tiefenanschlag (5) auf die gewünschte Höhe und fixieren Sie ihn mit dem Splint (6). Siehe Abbildung 11 der Anleitung.

Wie montiere ich die Bedienkonsole?

Befestigen Sie die Bedienkonsole (2) wie in Abbildung 3 gezeigt. Das Bowdenzugkabel (B) muss oben an der Rückseite der Konsole austreten (Abbildung 4). Die Konsole kann über die Schrauben (A) in der Höhe verstellt werden.

Was tun, wenn die Messer beim Betätigen der Kupplung nicht drehen?

Wenn die Hackmesser nicht drehen, bedeutet dies, dass das Motorgehäuse nicht fest genug gegen den Keilriemen gespannt ist. Drehen Sie die Einstellschraube (X) in Pfeilrichtung (Abbildung 8), um die Riemenspannung zu erhöhen.

Welche wichtigen Sicherheitshinweise gibt es?

Tragen Sie festes Schuhwerk und lange Hosen. Arbeiten Sie niemals in geschlossenen Räumen. Tanken Sie im Freien bei ausgeschaltetem Motor. Halten Sie Kinder und Tiere fern. Schalten Sie den Motor aus, bevor Sie die Maschine verlassen oder tanken.

Wie warte ich den Motor?

Überprüfen Sie regelmäßig den Ölstand und wechseln Sie das Öl gemäß den Empfehlungen. Reinigen Sie Motor und Auspufftopf von Pflanzenresten. Verwenden Sie nur Originalteile.

Welche Ersatzzündkerze verwenden?

Verwenden Sie eine Zündkerze Bosch WR 7DC oder Denso W16EPR-U.

Wo finde ich den Kundendienst?

Kontaktieren Sie Ihren Händler. Für Frankreich können Sie Comercial Einhell S.A. in Madrid kontaktieren (Tel: [phone]). Die Garantie beträgt 2 Jahre.

BEDIENUNGSANLEITUNG BMH 40/36 EINHELL

Art.-Nr.: 34.302.41 I.-Nr.: 01013

BMH 40/36

© Bitte Seite 2 ausklappen GB Please pull out page 2 © Veuillez ouvrir les page 2 NL Gelieve bladzijden 2 te ontvouven ① Aprire le pagine dalle 2 ③ Var vänlig öppna sidorna 2 © Prosimy rozłożyć instrukcję na stronach 2 © Prosím otvorte strany 2

1. Sicherheitshinweise

Allgemeine Hinweise:

• Lesen Sie die Betriebsanleitung sorgfältig. Machen Sie sich mit den Stellteilen und dem richtigen Gebrauch des Gerätes vertraut.
• Erlauben Sie niemals Kindern oder anderen Personen, die die Betriebsanweisung nicht kennen, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
• Arbeiten Sie niemals, während Personen, besonders Kinder oder Tiere in der Nähe sind.
• Denken Sie daran, dass die Bedienungsperson oder der Benutzer für Unfälle mit anderen Personen oder Schäden an deren Eigentum verantwortlich ist.

Vorbereitende Maßnahmen:

• Während des Arbeitens sind immer festes Schuhwerk und lange Hosen zu tragen. Betreiben Sie die Maschine nicht barfüßig oder in leichten Sandalen.
• Überprüfen Sie vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Gegenstände, die von der Maschine herausgeworfen werden können.
• Warnung! – Benzin ist hochgradig entflammbar!
• Bewahren Sie Benzin nur in den dafür vorgesehenen Behältern auf.
• Tanken Sie nur im Freien und rauchen Sie während des Einfüllvorganges nicht.
• Benzin ist vor dem Starten des Motors einzufüllen. Während der Motor läuft oder bei heißem Motor darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden.
• Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Stattdessen ist das Gerät von der benzinverschmutzten Fläche zu entfernen. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verflüchtigt haben. ● Aus Sicherheitsgründen sind Benzintank und Tankverschluss (regelmäßig) auszutauschen. ● Tauschen Sie beschädigte Auspufftöpfe aus.
• Vor Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Werkzeuge nicht abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte Teile und Befestigungsbolzen nur satzweise ausgetauscht werden.

Handhabung:

- Der Motor darf nicht in geschlossenen Räumen laufen, in denen sich gefährliches Kohlenmonoxid sammeln kann.

● Arbeiten Sie nur bei Tageslicht oder guter Beleuchtung. - Achten Sie immer auf einen guten Stand an Hängen. ● Führen Sie das Gerät nur im Schritttempo. - Bei Maschinen auf Rädern: Arbeiten Sie quer zum Hang, niemals hangauf oder -abwärts. - Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. - Seien Sie besonders vorsichtig, wenn Sie die Maschine wenden oder zu sich heranziehen. - Ändern Sie nicht die Grundeinstellung des Motors oder überdrehen Sie ihn nicht. - Starten Sie den Motor vorsichtig entsprechend den Herstellerangaben und achten Sie auf ausreichenden Abstand der Füße zu dem (den) Werkzeug(en). - Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. - Heben oder tragen Sie niemals eine Maschine mit laufendem Motor. ● Der Motor ist abzustellen.

- wann immer Sie die Maschine verlassen; - bevor Sie nachtanken;

- beim Nachlaufen des Motors ist die Drosselklappe zu schließen.

• Falls die Maschine einen Benzinabsperrhahn besitzt, ist dieser nach dem Arbeiten zu schließen.
• Aus Sicherheitsgründen darf die Motordrehzahl die Angabe am Leistungsschild nicht übersteigen.
• Motor vorsichtig und entsprechend der Bedienungsanleitung starten. Bei laufendem Motor unter keinen Umständen an die sich bewegenden Teile kommen.

Wartung und Lagerung:

• Achten Sie stets darauf, dass alle Muttern, Bolzen und Schrauben fest angezogen sind, damit sich das Gerät in einem sicheren Betriebszustand befindet;
• Bewahren Sie niemals das Gerät mit Benzin im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen oder sich entzünden können;
• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen;
• Um Brandgefahr zu vermeiden, halten Sie Motor und Auspuff frei von pflanzlichem Material oder austretendem Fett (Öl).
• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.
• Falls der Tank zu entleeren ist, sollte dies im Freien erfolgen.

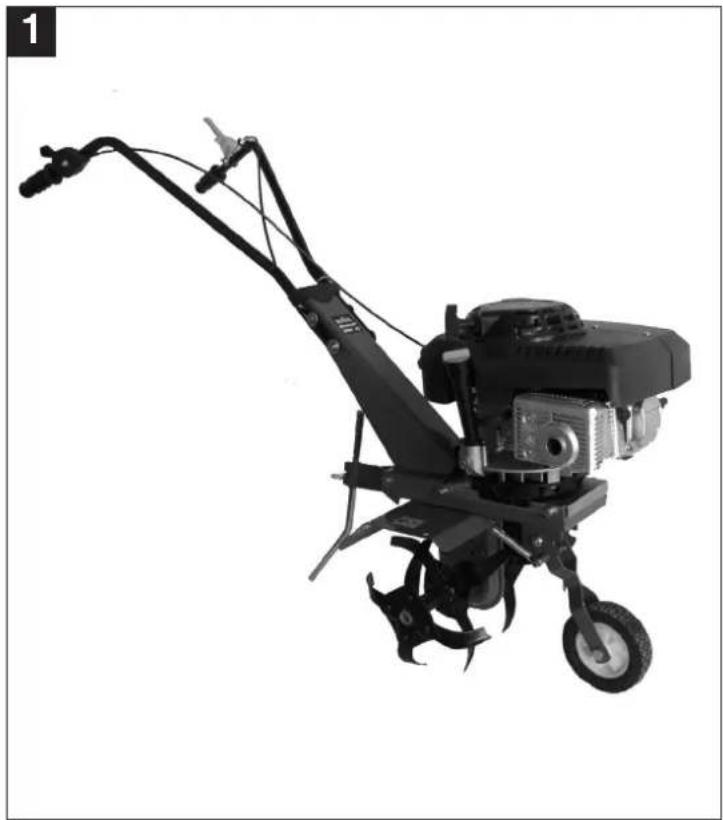

2. Gerätebeschreibung (Bild 1, 1b)

1 Antriebsaggregat komplett, 2 Griffkonsole, 3 Fahrbügel - Kupplungsgriff, 4 Fahrbügel - Starterhebel, 5 Tiefenanschlag, 6 Sicherungssplint

3. Erklärung Piktogramme

1. Achtung rotierendes Werkzeug!
2. Achtung Bedienungsanleitung lesen!

4. Technische Daten

Motor 4-Takt

Motorleistung 3 kW / 4,1 PS

Arbeitsbreite 36 cm

Hackmessersatz/∅ 2 Satz L+R / 26 cm

Vorwärtsgang 1

Startsystem Reversierstarteinrichtung

Kraftstoff Normalbenzin bleifrei

Motoröl ca 0,6 Ltr

5. Zusammenbau der Motorhacke

• Befestigen Sie nach (Bild 3) die Griffkonsole (2). Der Bowdenzug (B) für die Kupplung wird dabei oben an der Konsolenrückseite herausgeführt (Bild 4). Die Griffkonsole (Bild 9) kann an den Schrauben (A) höhenverstellt werden.
• Zum besseren Halt stecken Sie gleich den Tiefenanschlag (5) ein und sichern diesen mit Splint (6) (Bild 11).
• Den Bowdenzug (B) am Griffhebel (I) in die obere Bohrung einhängen (Bild 7).
• Die Sechskantmutter (G) von der Bowdenzugeinstellschraube abdrehen und die Einstellschraube in den Führungslappen (H) einstecken und mit Sechskantmutter (G) festschrauben. (Bild 8) Die Einstellschraube sollte im hinteren Bereich vom Gewinde sein, bis max. in der Mitte. Wenn nun bei laufendem Motor der Kupplungshebel (I) ganz nach unten gedrückt wird, müssen die Hackmesser drehen. Drehen die Hackmesser nicht richtig; das bedeutet, der Motoraufsatz wird nicht fest genug gegen den Keilriemen gespannt, so kann die Einstell-

schraube (X) in Pfeilrichtung weiter herausgedreht werden. (Bild 8). Dadurch wird mehr Spannung auf den Keilriemen erzeugt.

- Mit den beiden Kabelbindern befestigen Sie das Bowdenzugrohr vom Gashebel am Fahrtbügel (4), Bild 5.

6. Inbetriebnahme

Aus Transportgründen wird das Gerät ohne Benzin und Motorölfüllung geliefert.

• Zuerst Öl einfüllen. Drehen Sie den Ölmessstab (J) vom Öleinfüllstutzen heraus und füllen Sie Motoröl 10/40 (ca 0,6 Ltr) ein, bis zur Markierung „max“ vom Ölmeßstab (J) (Bild 12).
• Benzin „Normal Bleifrei“ in den Benzintank einfüllen. ● Tiefenanschlag (5) auf richtige Höhe einstellen und mit Splint sichern (Bild 11). ● Transportrad nach oben schwenken und mit Feder einrasten. (Bild 10). ● Benzinhahn (F) auf „ON“ stellen, (Bild 6). ● Starterhebel auf Stellung-a- stellen, (Bild 13).
• Start-Seilzug leicht bis Widerstand ziehen, dann kräftig durchziehen. Wenn der Motor nicht gleich läuft, den Startvorgang wiederholen. ● Starthebel Stellung -b- = Leerlauf ● Starthebel Stellung -c- = Motorstop
• Je nach Körpergröße können Sie die komplette Griffkonsole nach oben stellen. Dazu die Schrauben -a- Bild 9 lösen, Konsole einstellen und Schrauben wieder festziehen. ● Zum Arbeiten den Starthebel je nach Bodenbelastung weiter in Richtung -a- drücken.
• Um die Hackmesser in Betrieb zu setzen, einfach den Kupplungsgriff (I) nach unten gedrückt halten, (Bild 7). Nach Loslassen vom Kupplungsgriff bleiben die Hackmesser stehen.

7. Wartung

● Verwenden Sie nur Original-Ersatzteile. - Öl und Benzin nur an dafür vorgesehenen Stellen entsorgen! ● Ersatz-Zündkerzen: z. B.: Bosch WR 7DC oder Denso W16EPR-U

4. Technische Daten

Motor

4-takt

Motorvermogen 3 kW / 4,1 pk

Werkbreedte

36

Freesmessen set/∅

2 sets l + r / 26 cm

Vooruitversnelling

Startsysteem

Reversibele

Brandstof Normale benzine loodvrij

Motorolie

ca.

5. Montage der Motorhacke

Motoreffekt 3 KW / 4,1 hk

Arbetsbredd

36

Der Unterzeichnende erklärt im Namen der Firma die Übereinstimmung des Produktes.

Der Unterzeichnende erklärt im Namen der Firma die Übereinstimmung des Produktes mit den folgenden Richtlinien und Normen.

98/37/EG

73/23/EWG

97/23/EG

89/336/EWG

90/396/EWG

©GR EC Konformitätserklärung ① CE-Konformitätserklärung DK EC EU-Konformitätserklärung © CZ EU-Prohlášení o shodě H EU-Konformitätserklärung ⑧LO EU-Konformitätserklärung PL Konformitätserklärung

Landsau/lsar, den 21.08.2003

Leitung Produktmanagement

Produkt-Management

Archivierung / For archives: 3490240-34-4148800-M

GARANTIEURKUNDE

Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluss: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden. Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.

ISC GmbH · International Service Center

Info-Tel. [phone] (62 Ct/Min.) • Telefax 0 99 51-26 10 und 52 50

Service- und Infoserver: http://www.isc-gmbh.info

Technische Änderungen vorbehalten

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre.

Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet. Keine Gewährleistung für Folgeschäden.
