BEDIENUNGSANLEITUNG BM-E 750 E EINHELL
Anleitung BM-E 750-E SPK 7 27.04.2004 11:12 Uhr Seite 1
Art.-Nr.: 42.590.10 I.-Nr.: 01026
Anleitung BM-E 750-E SPK 7 27.04.2004 11:12 Uhr Seite 2
①Bitte vor Montage und Inbetriebnahme die Betriebsanleitung aufmerksam lesen
⑤Veuillez lire attentivement ce mode d'emploi avant de procéder au montage et à la mise en service
①SI prega, prima di assemblare ed avvlare il trapano, di leggere attentamente le istruzioni sul funzionamento
©Seite 4 - 5
⑤Page 6 - 7
①Pagina 8 - 9
1
Zusatzhandgriff mit Tiefenanschlag
2. Verwendung
Die Bohrmaschine ist zum Bohren von Löchern in Holz, Eisen, Buntmetallen und Gestein unter Verwendung des entsprechenden Bohrwerkzeugs ausgelegt.

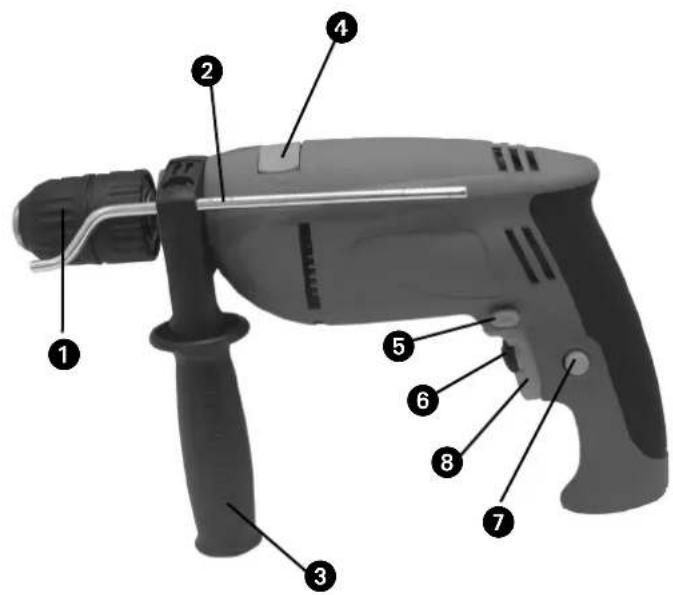

3. Beschreibung
1 Schnellspannbohrfutter
2 Bohrtiefenanschlag
3 Zusatzgriff
4 Bohren/Schlagbohren-Umschalter
5 Rechts-/Linkslauf-Umschalter
6 Drehzahl-Regler
7 Feststellknopf
8 Betriebsschalter
4. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise entnehmen Sie bitte den beiliegenden Heftchen.
5. Technische Daten
Netzspannung 230 V \~ 50 Hz
Aufnahmeleistung 750 W
Bohrleistung Beton 13 mm
Stahl 13 mm
Holz 32 mm
Leerlaufdrehzahl 0 - 2850 min ^-1
Schalldruck-
pegel LPA 93,7 dB(A)
Schalleistungs-
pegel LWA 106,7 dB(A)
Virbation a_w 6,8 m/s ^2
Schutzisoliert II / ☐
Gewicht 2,3 kg
6. Wartung
●Halten Sie Ihre Bohrmaschine immer sauber.
●Benutzen Sie zur Reinigung des Kunststoffes keine ätzen-den Mittel.
- Bei übermäßiger
Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrokraft ersetzen.
●Halten Sie die Lüftungsschlitze frei.
7. Ersatzteilbestellung
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:
●Typ des Gerätes
- Artikelnummer des Gerätes
●ldent-Nummer des Gerätes
●Ersatzteilnummer des erforderlichen Ersatzteils
D
Schalter A mit Feststellknopf B sichem.
Ausschalten:
Schalter A kurz eindrücken.
Durch mehr oder wenig starkes Drücken des
Schallers A wählen Sie die Drehzahl.
Durch Drehen der Randelschraube im Schalter
A können Sie die Drehzahl vorwahlen.
Schiebeschalter in Stellung Bohren. Nur im
Stillstand umschalten!
Hinwels: Beim Bohren in
Fliesen und Kacheln Stellung Bohren einstellen!
Schiebeschalter in Stellung Schlagbohren. Nur
Im Stillstand umschalten!
Ersatzteilliste BM-E 750E
Art.Nr. 42.590.10
I-Nr. 01026
| Bezeichnung Ersatzteil-Nr. | |
| Ersatzkohlen 42.590.10.01.001 | |
| Schalter 42.590.10.01.002 | |
| Zusatzhandgriff 42.590.10.01.003 |
F GARANTIE
©EG Konformitätserklärung
Der Unterzeichnende erklärt in Namen der Firma die Übereinslimmung des Produktes.
Archivierung / For archives:
4259010-03-4141800-E
Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. Die 2 Jahres Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden. Voraussetzung für die Gellendmachung der Garantie ist eine ordnungsgemäßes Wartung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Barutzung unseres Gerätes.
Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte Innerhalb dieser 2 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptverhenspartners als Ergänzung der lokal gültigen gesetzlichen Vorschillten. Bitte beachten Sie Ihren Ansprechpartner des regional zuständigen Kundeienstes oder die unten aufgeführte Serviceadrasse.
ISC GmbH - International Service Center
Service- und Infoserver: http://www.isc-gmbh.info
D ISC GmbH
Eschenstraße 6
D-94405 Landau/Isar
Tel. (0180) 5 120 509, Fax (0180) 5 835 830
CH Fubag International
St. Gallerstraße 182
CH-8404 Winterthur
Tel. (052) 2358787, Fax (052) 2358700
D
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.
F
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeaufforderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetzes durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.
