WICHTIGE ANMERKUNGEN

Vorsicht: Verbrennungsgefahr

WICHTIG:

Vielen Dank für den Kauf unserer hochwertigen Klimaanlage. Um über die Jahre eine einwandfreie Benutzung zu gewährleisten, bitten wir Sie das Benutzerhandbuch vor der Installation und Inbetriebnahme des Geräts sorgfältig durchzulesen. Nach dem Lesen bitte an einem sicheren Ort aufbewahren. Wir bitten Sie, das Benutzerhandbuch für etwaige Zweifel oder Unregelmäßigkeiten zu konsultieren: Dieses Gerät sollte von einem nach RD 795/2010, RD1027/2007, RD238/2013 qualifizierten Experten installiert werden.

WARNUNG!

Die Instandhaltung kann nur nach den Empfehlungen des Herstellers erfolgen.

Die Instandhaltung und die Reparatur muss von qualifiziertem Personal vorgenommen werden und unter der Aufsicht eines kompetenten Technikers erfolgen, der mit der Handhabung leicht entzündlicher Kühlmittel vertraut ist.

Die Stromversorgung muss EINPHASIG sein (ein Außenleiter (L) und ein Neutralleiter (N) mit Erdung (GND) und Handschalter. Das Nichtbefolgen der Anweisungen setzt die Herstellergarantie außer Kraft.

ANMERKUNG:

Die angeführten Daten können zum Zweck der Produktoptimierung ohne vorherige Ankündigung Änderungen unterliegen.

ACHTUNG:

Lesen Sie bitte dieses Handbuch sorgfältig durch bevor sie die neue Klimaanlage installieren und benutzen. Stellen Sie sicher, dass Sie dieses Benutzerhandbuch für späteres Nachschlagen aufbewahren.

Das Design und die technischen Angaben des Geräts sind Änderungen ohne vorherige Ankündigung zur Verbesserung vorbehalten. Für Details wenden Sie sich bitte an Ihren Vertreiber oder an den Hersteller.

INSTALLATIONSHANDBUCH

0 Vorsichtsmaßnahmen ..... 204
1 Zubehör 207
2 Zusammenfassung der Installation - Inneneinheit....208
3 Komponenten der Einheit .....210

4 Installation der Inneneinheit...... 211

1. Auswahl des Installationsorts...... 211
2. Die Montageplatte an der Wand anbringen..... 212
3. Für die Verkabelung ein Loch bohren......212
4. Installation der Kühlmittelrohrleitungen .....214
5. Verbindungsstücke der Entwässerungsleitung .216
6. Anschluss des Kommunikationskabels...... 217
7. Anbringen der Leitungen und Kabel ...... 219
8. Maße der Inneneinheit 219

5 Installation der Außeneinheit ... 220

1. Auswahl des Installationsorts 220
2. Installation des Abflussschlauchs 221
3. INSTALLATION DER AUßENEINHEIT ..... 222
4. Anschluss des Kommunikations-Stromversorgungskabels 223

6 Installation der Kühlmittelrohrleitungen .. 225

A. Schlauchlänge und Zusätze 225
B. Anweisungen zum Anschluss - Kühlmittelrohrleitungen ..

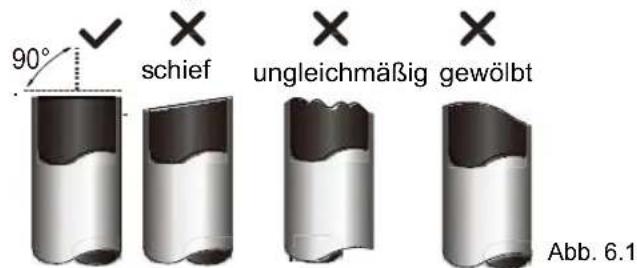

1. Leitungen unterbrechen 225

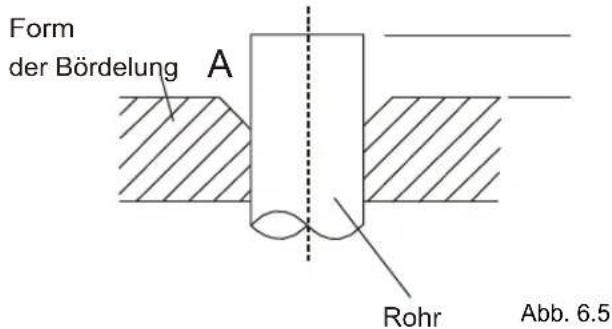

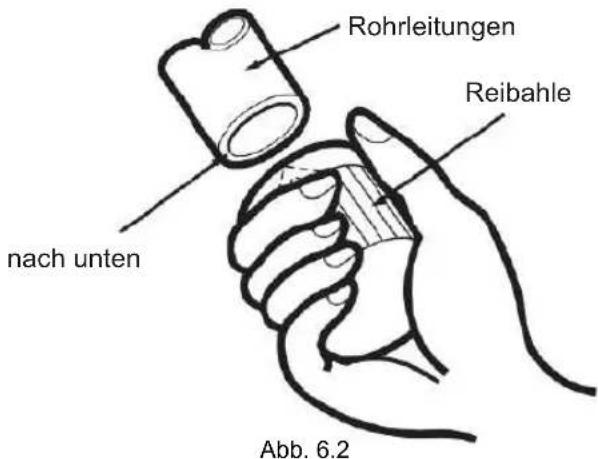

2. Entfernung von Ausläufen 226
3. Extreme Erweiterung der Schläuche ..... 226
4. Anschluss der Schläuche 227

1. Anweisungen zur Entlüftung...... 229

8 Prüfen der Ausströmungen 231
9 Betriebsprobe....232

Lesen Sie die Sicherheitsmaßnahmen vor der Installation durch:

Eine fehlerhafte Installation wegen der Nichteinhaltung der Anweisungen kann starke Schäden oder Verletzungen verursachen.

Der Ausmaß des potentiellen Schadens oder der Verletzungen wird in WARNUNG oder VORSICHT unterteilt.

WARNUNG!

Dieses Zeichen bedeutet, dass die Nichteinhaltung der Anweisungen den Tod oder schwere Verletzungen verursachen kann.

VORSICHT!

Dieses Zeichen bedeutet, dass die Nichtbeachtung der Anweisungen dem Nutzer mittelschwere Verletzungen oder dem Gerät oder anderen Gegenständen Schäden verursachen kann.

Dieses Zeichen bedeutet, dass die angezeigte Aktion nie durchgeführt werden soll.

WARNUNG!

Verändern Sie nicht die Länge des Stromkabels und verwenden Sie kein Verlängerungskabel für das Gerät. Teilen Sie die Stromversorgung nicht mit anderen Geräten. Eine schlechte oder mangelhafte Stromversorgung kann Brände oder Stromstöße verursachen.
Beim Anschließen der Kühlwasserleitung dürfen keine andere Stoffe oder Gase in das Gerät hineingelangen. Das Vorhandensein von Gasen oder anderen Stoffen mindert die Leistung des Geräts und kann einen anormal hohen Druck im Ablauf des Kühlmittels verursachen. Dies kann Explosionen und Verletzungen verursachen.
Erlauben Sie keinen Kindern, mit der Klimaanlage zu spielen. Kinder in der Nähe des Gerätes müssen stets von einem Erwachsenen beaufsichtigt werden.

1. Die Installation muss von einem qualifizierten Techniker oder einem Fachmann durchgeführt werden. Eine fehlerhafte Installation kann zu Lecks, Stromschlägen oder Bränden führen.
2. Die Installation muss streng nach den Parametern des Installationshandbuchs durchgeführt werden. Eine fehlerhafte Installation kann zu Lecks, Stromschlägen oder Bränden führen. Dieses Gerät sollte von einem nach RD 795/2010, RD1027/2007, RD238/2013 qualifizierten Experten installiert werden.
3. Kontaktieren Sie für die Installation, Reparatur oder Instandhaltung dieses Gerätes einen zugelassenen Techniker.
4. Verwenden Sie nur die für die Installation vorgesehenen und bestimmten Teile und Zubehör. Das Verwenden anderer Teile kann zu Lecks, Stromschlägen oder Bränden führen.
5. Installieren Sie das Gerät an einem festen Ort, der dessen Gewicht tragen kann. Sollte der ausgewählte Ort nicht das Gewicht des Gerätes tragen können, oder es wurde keine gute Installation durchgeführt, kann das Gerät fallen und schwere Verletzungen sowie Schäden verursachen.

WARNUNG!

1. Um die Installation der Elektronik durchzuführen, folgen Sie den lokalen Standardbestimmungen für Verkabelungen und den Vorgaben dieses Handbuches. Benutzen Sie für die Stromversorgung selbstständige Stromkreise und Steckdosen. Schließen Sie andere Geräte nicht an dasselbe Stromnetz an. Eine mangelhafte elektrische Leistung oder Fehler in der elektrischen Installation können Stromschläge oder Brände verursachen.
2. Verwenden Sie während der elektrischen Installation stets die angegebenen Kabel. Schließen Sie die Kabel fest an und befestigen Sie diese gut, um zu verhindern, dass äußere Kräfte die Klemmleiste beschädigen. Mangelhafte Elektroanschlüsse können sich überhitzen und dadurch einen Brand oder Stromschläge verursachen.
3. Die Kabelverlegung sollte so durchgeführt werden, dass die Steuertafel fest angebracht ist. Wenn der Deckel der Steuertafel nicht gut geschlossen wird, kann dies zu Elektrokorrosion führen und dazu, dass die Anschlussstellen sich in der Kabelklemme erhitzen, Feuer fangen oder Stromschläge verursachen.
4. In einigen Funktionsumgebungen wie Küchen, Esszimmern, usw. wird der Gebrauch von für diese Räume spezifisch entworfenen Klimaanlagen empfohlen.

VORSICHT!

Bringen Sie das Gerät nicht an einem Ort an, der brennbaren Gasübertritten ausgesetzt ist. Wenn das brennbare Gas sich um das Gerät anhäuft, kann das einen Brand verursachen.

Installieren Sie das Gerät nicht in feuchten Zimmern, wie beispielsweise Badezimmer. Ein exzessiver Wasserkontakt kann einen Kurzschluss verursachen.

1. Das Produkt muss ab dem Zeitpunkt der Installation über einer guten Erdleitung verfügen oder es kann zu Stromschlägen führen.
2. Installieren Sie das Abflussrohr anhand der angegebenen Anweisungen in diesem Handbuch. Eine schlechte Dränung kann zu Überschwemmungen oder Lecks in der Wohnung oder dem Eigentum führen.

Vorsichtsmaßnahmen für den Einsatz des Kühlmittels R32

1. Installation (Raum)

2. Dass der Aufwand für die Rohrinstallation auf ein Minimum reduziert wird.

3. Das Rohr muss vor körperlichen Schäden geschützt werden.
4. Beachten Sie die Verfolgung nationaler Gasregulierungen.
5. Mechanische Anschlüsse sind für Wartungszwecke zugänglich.
6. In Fällen, in denen eine mechanische Belüftung erforderlich ist, sollten Lüftungsöffnungen frei von Hindernissen gehalten werden.
7. Wenn das Produkt zur Entsorgung verwendet wird, muss es auf nationalen Vorschriften beruhen und ordnungsgemäß verarbeitet werden.
8. Die Einheit muss in einer gut belüfteten Zone aufbewahrt werden, in der die Raumgröße den für den ordungsgemäßen Betrieb bestimmten Werten entspricht.

9. Räume, in denen die Kühlmittelleitungen den nationalen Gasvorschriften entsprechen müssen.

10. Wartung

11. Jede Person, die mit den Kühlmitteln hantiert, muss für diese Tätigkeit durch die Qualifizierung der Industrie befugt sein.

12. Die Instandhaltung kann nur nach den Empfehlungen des Herstellers erfolgen. Die Instandhaltung und die Reparatur muss von qualifiziertem Personal vorgenommen werden und unter der Aufsicht eines kompetenten Technikers erfolgen, der mit der Handhabung leicht entzündlicher Kühlmittel vertraut ist.

Vorsichtsmaßnahmen für den Einsatz des Kühlmittels R32

1. Beschleunigen Sie nicht den Abtau-oder Reinigungsprozess, halten Sie sich an die Empfehlungen des Herstellers.
2. Die Einheit ist in einem Raum ohne aktive Hitzequellen zu lagern (z.B. offene Flammen, ein Gasherd oder ein elektrisches Heizgerät).
3. Durchbohren oder verbrennen sie das Gerät nicht.
4. Vergewissern Sie sich, dass die Kühlmittel keinen Geruch ausströmen.
5. Achten Sie darauf, dass keine Fremdkörper (Öl, Wasser usw.) in das Rohr gelangen. Auch bei der Lagerung des Rohres sollten Sie die Öffnung und das Band sicher verschließen.

Verwenden Sie die nicht gebördelte Kupplung R32 für Inneneinheiten. Nur wenn Sie das Inneneinheit anschließen und die Leitungen (Inneneinheit) anschließen. Die Verwendung von Rohrleitungen oder Bördelmuttern, die nicht den angegebenen entsprechen, kann zu Produktstörungen, Rohrbrüchen oder Verletzungen aufgrund des hohen inneren Kältemittelkreislaufdrucks führen, der durch die Einlassluft verursacht wird.

1. Das Gerät muss in einem Raum mit einer Mindestfläche von 4 m ^2 installiert, in Betrieb genommen und aufbewahrt werden. Das Gerät darf nicht in einem nicht belüfteten Raum installiert werden, wenn dieser Raum weniger als X m ^2 beträgt (siehe Formular unten).

Menge des Kühlmittels (kg)	Max.Installationshöhe (m)	Minimale Raumfläche ( m^2 )
≤2,048 2,2m 4
≤2,048 1,8m 4
≤2,048 0,6m 40

Hinweise zu fluorierten Gasen

1. Klimaanlagen enthalten fluorierte Treibhausgase. Für mehr Information bezüglich dieser Gasart und der Menge, lesen Sie das entsprechende Etikett auf dem Gerät.
2. Die Installation, der Betrieb, die Wartung und die Reparatur dieses Geräts muss von einem zugelassenen Techniker durchgeführt werden.
3. Um das Gerät zu demontieren und wiederzuverwerten müssen Sie eine Fachkraft kontaktieren.
4. Bei Geräten, die fluorierte Treibhausgase in Mengen von 5 t CO₂-Äquivalent oder mehr, aber weniger als 50 t CO₂-Äquivalent enthalten, ist, wenn ein Lecksuchsystem in dem System installiert ist, die Dichtheit dieser Gase mindestens alle 24 Monate zu überprüfen.
5. Es wird empfohlen, dass bei jeder Untersuchung nach Lecks, ein Register über allen Auswirkungen geführt wird.

Beschreibung der am Innen- oder Außeneinheit angezeigten Symbole:

	WARNUNG!	Dieses Symbol zeigt, dass diese Einheit ein brennbares Kühlmittel benutzt.Wenn Kältemittel aus einer externen Wärmequelle austritt, besteht Brandgefahr.
	ACHTUNG!	Dieses Symbol zeigt an, dass das Benutzer und Installationshandbuch sorgfältig gelesen werden muss.
	ACHTUNG!	Dieses Symbol zeigt an, dass das Wartungspersonal dieses Gerät mit Berücksichtigung auf das Installationshandbuch handhaben muss.
	ACHTUNG!
	ACHTUNG!	Dieses Symbol zeigt an, dass die Information im Benutzer- oder Installationshandbuch verfügbar ist.

ZUBEHÖR

1

Für die Klimaanlage ist folgendes Zubehör vorgesehen. Gebrauchen Sie alle Teile und das Zubehör für die Inbetriebnahme der Klimaanlage. Eine fehlerhafte Installation kann zu Lecks, Stromschlägen oder Bränden führen.

Name	Form	Menge
EINBAURAHMEN		1
Fernbedienung		1

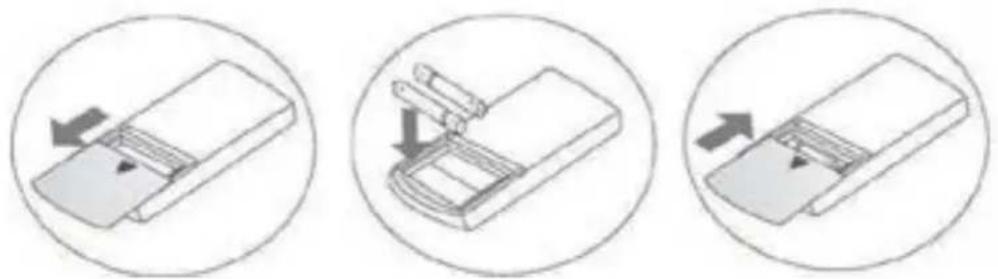

Baterien (AAA.LR03)	[D472]	2
Verbindungsstück für die Abflusspipette		1
Benutzer- und Installationshandbuch		1

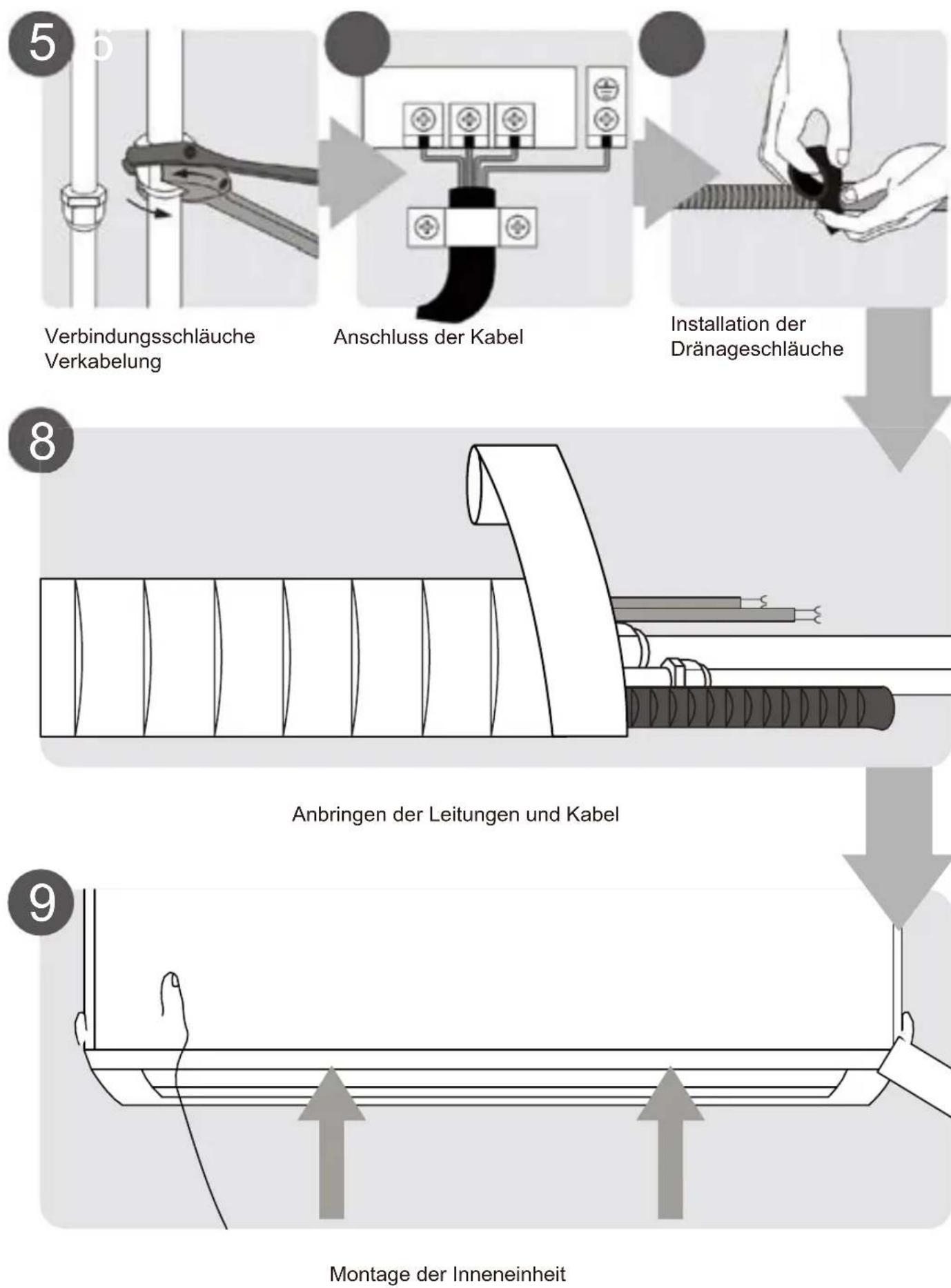

ZUSAMMENFASSUNG DER INSTALLATION - INNENEINHEIT

2

1

150 mm 200 mm 200 mm 2300 mm

Auswahl der Platzierung

2

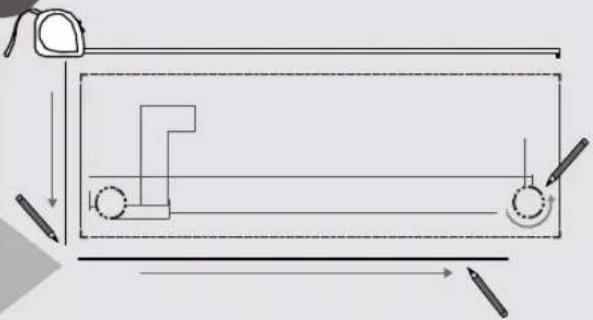

Legen Sie die Position des Loches an der Wand fest.

3

Befestigen Sie die Montageplatte
4

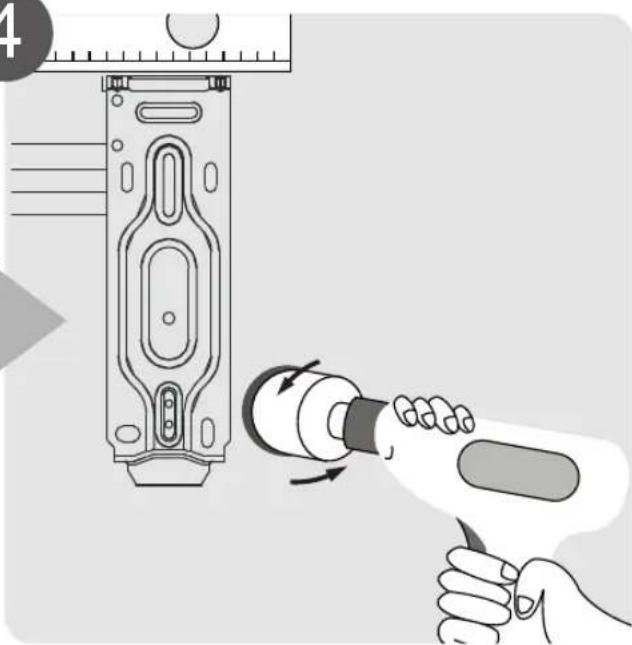

Lochbohrung an der Wand

KOMPONENTEN DER EINHEIT

3

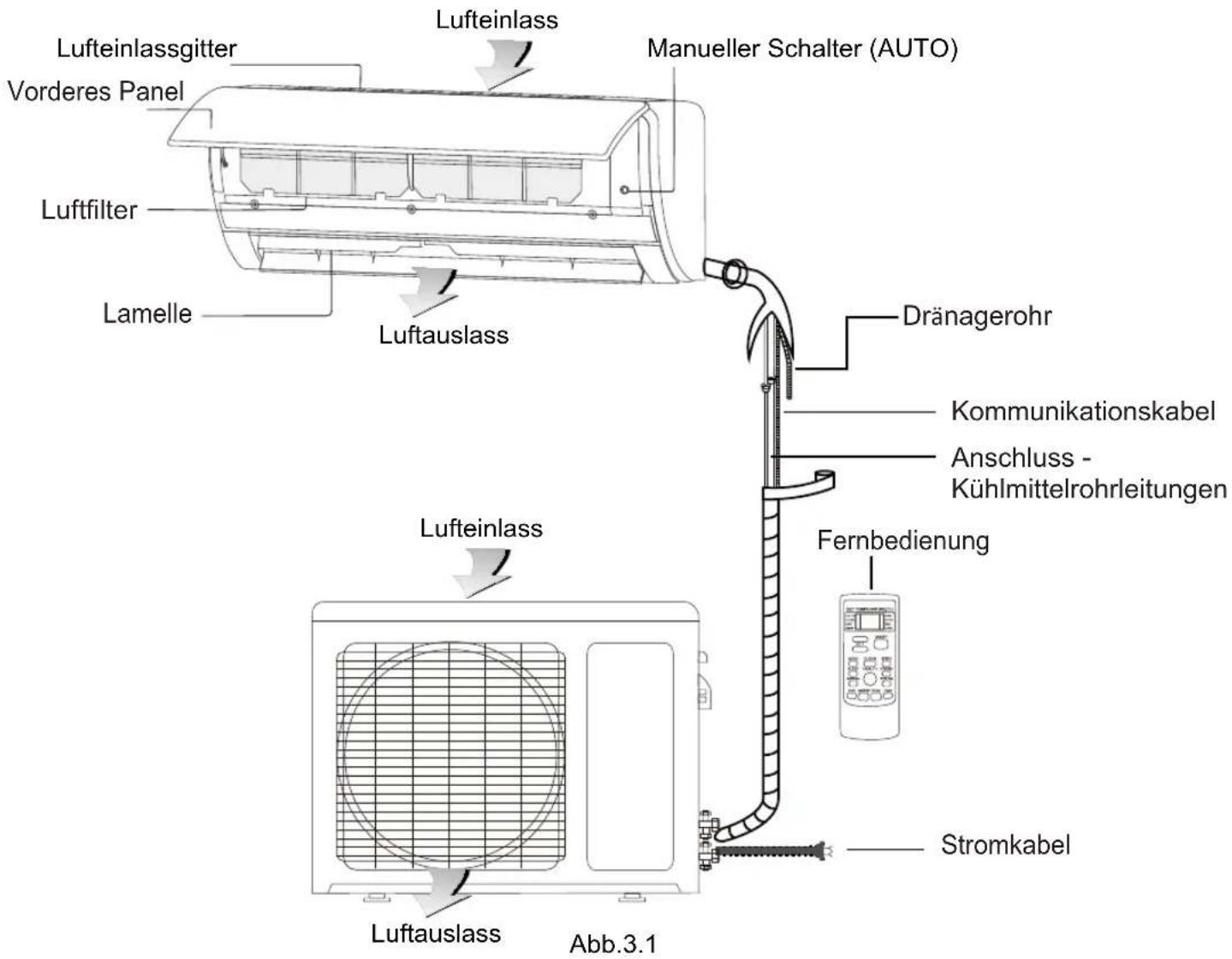

Lufteinlassgitter Vorderes Panel Luftfilter Lamelle Luftauslass Manueller Schalter (AUTO) Dränagerohr Kommunikationskabel Anschluss - Kühlmittelrohrleitungen Fernbedienung Stromkabel Lufteinlass Luftauslass Abb.3.1

ANMERKUNGEN ZU DEN ILLUSTRATIONEN

Alle Installationen dieses Handbuchs dienen zur Erklärung. Die reale Ansicht der Inneneinheit kann leicht von der Abbildung abweichen. Jedoch sind der Betrieb und die Funktionen dieselben.

INSTALLATION DER INNENEINHEIT

4

Anweisungen zur Installation - Inneneinheit

Vor der Installation

Vor der Inbetriebnahme der Inneneinheit konsultieren Sie das Ettiket auf der Verpackung des Geräts, um sich zu vergewissern, dass die Inneneinheit des Modells mit der Außeneinheit übereinstimmt.

Schritt 1: Wahl des Installationsorts

Vor der Installation der Inneneinheit muss eine geeignete Position ausgewählt werden. Im Folgenden werden die Normen beschrieben, die Ihnen bei der Auswahl eines geeigneten Ortes helfen sollen.

Die geeigneten Orte müssen folgende Voraussetzungen erfüllen:

Gute Luftzirkulation
√ Leichte Installation der Dränage
√ Die Betriebsgeräusche dürfen andere Leute nicht stören.
√ Der Ort sollte stabil, fest sein und nicht vibrieren.
√ Er sollte stabil genug sein um dem Gewicht der Einheit standzuhalten.

Benutzen Sie das Gerät NICHT an folgenden Orten:

∅ In der Nähe von Hitze, Dampf oder leicht entzündlichen Gasen
∅ In der Nähe von brennbarem Material wie Gardinen oder Kleidung
∅ In der Nähe von Hindernissen, die den Luftzug behindern können
∅ In der Nähe von Lufteinströmungen
∅ Bei direkter Sonneneinstrahlung

ANMERKUNGEN ZUR LOCHBOHRUNG AN DER WAND

Wenn es keine festen Kühlrohrleitungen gibt:

Wenn Sie den Ort auswählen, stellen Sie sicher, dass Sie genügend Zwischenraum für das Bohrloch lassen. (Siehe Loch für die Verlegung der Leitungen Schritte) für das Kommunikationskabel und die Kühlungsleitung zur Verbindung der Innen- & Außeneinheit.

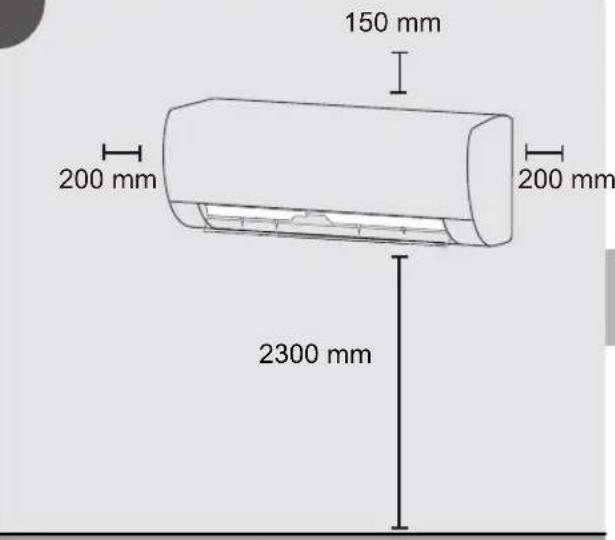

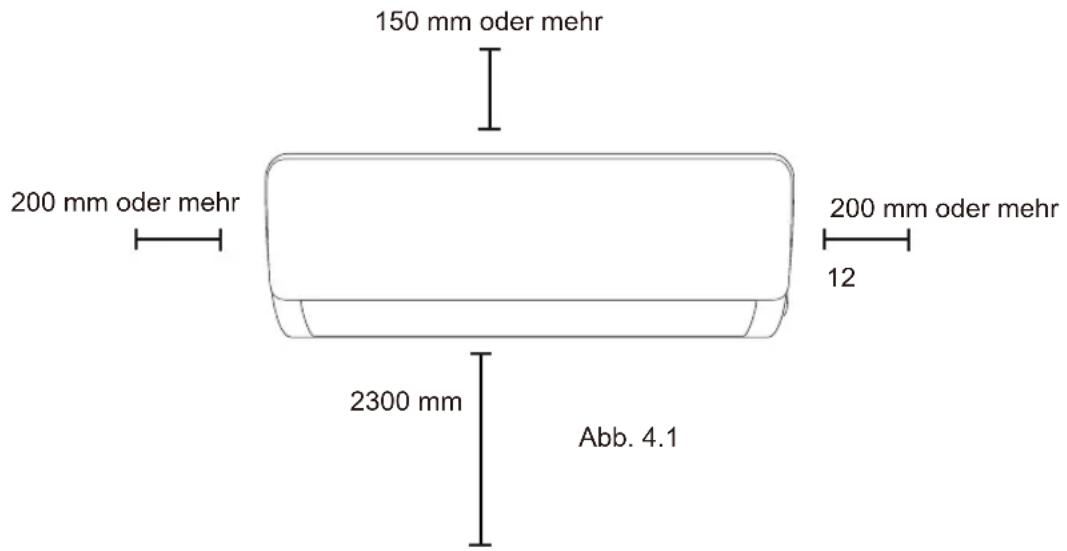

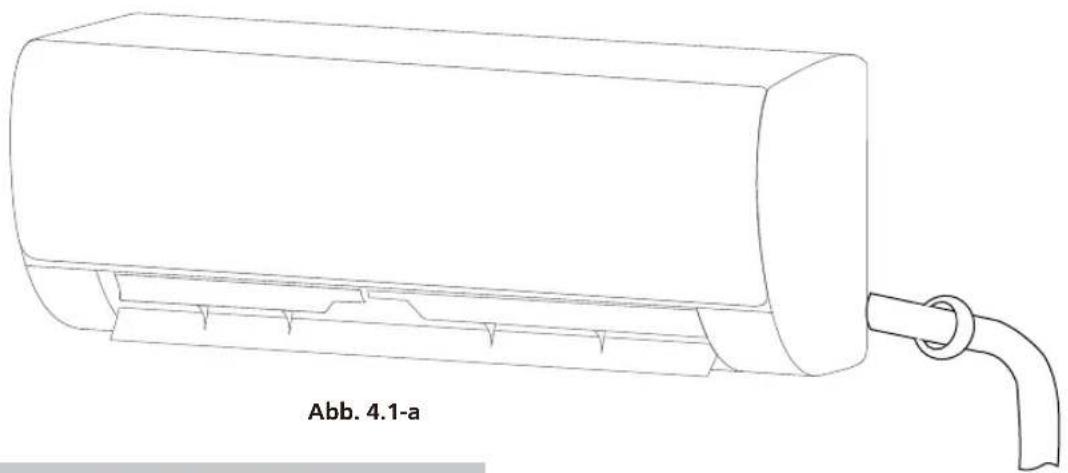

Halten Sie sich an das folgende Diagramm, um eine angemessene Entfernung zwischen Wänden und Decke zu gewährleisten.

150 mm oder mehr 200 mm oder mehr 2300 mm Abb. 4.1 200 mm oder mehr 12

Schritt 2: Befestigen Sie die Montageplatte an der Wand:

Die Montageplatte ist eine Komponente auf der die Inneneinheit angebracht wird.

Ziehen Sie die Schraube heraus, welche die Montageplatte auf der Außenseite der Inneneinheit befestigt.

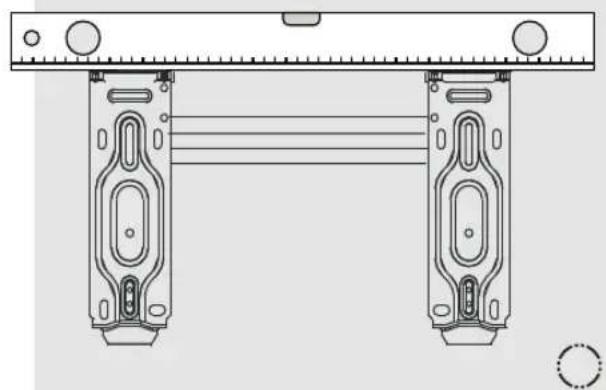

1. Hängen Sie die Montageplatte an einen geeigneten Ort an die Wand, der die spezifischen Voraussetzungen des Abschnitts erfüllt.

Auswahl der Positionierung der Installation, um mehr Details über die Größe der Montageplatte zu erfahren, schlagen Sie unter der Rubrik Abmessungen der Montageplatte nach.

1. Bohren Sie Löcher für die Befestigungsschrauben an den Positionen, die

- stark genug sind, um dem Gewicht der Einheit standzuhalten.

- Und den Löchern für die Schrauben der Montageplatte entsprechen.

1. Sichern Sie die Montageplatte an der Wand mit den dafür vorgesehenen Schrauben.

5 Stellen Sie sicher, dass die Montageplatte flach an der Wand anliegt.

INSTALLATION AUF BETON ODER ZIEGELSTEINWÄNDEN

Besteht die Wand aus Ziegelstein, Beton oder ähnlichen Materialien, bohren Sie in der Wand Löcher mit 5 mm Durchmesser und stecken Sie die dafür vorgesehenen Verankerungsschrauben ein. Danach machen Sie die Montageplatte an der Wand fest, wobei sie die Schrauben direkt in die Dübel stecken.

Schritt 3: Bohren Sie ein Loch für die Verbindungsschläuche

Für die Kühlungsrohre und die

Kommunikationskabel müssen Sie ein Loch in der Wand bohren, um die Außen- mit der Inneneinheit zu verbinden.

1. Bestimmen Sie die Lage des Lochs, wobei Sie die Position der Montageplatte berücksichtigen. Sehen Sie sich die Maße der Montageplatte auf der nächsten Seite an, um die Idealposition festzulegen. Die Bohrungen in der Wand sollten einen Umfang von mindestens 65 mm haben und in einem leicht abfallenden Winkel sein, um die Entwässerung zu erleichtern.

2. Benutzen Sie einen Kernlochbohrer 65 mm, um ein großes Loch in die Wand zu bohren. Stellen Sie sicher, das Bohrloch leicht nach unten zu bohren, damit das Außenteil unter dem Inneren der Bohrung liegt.

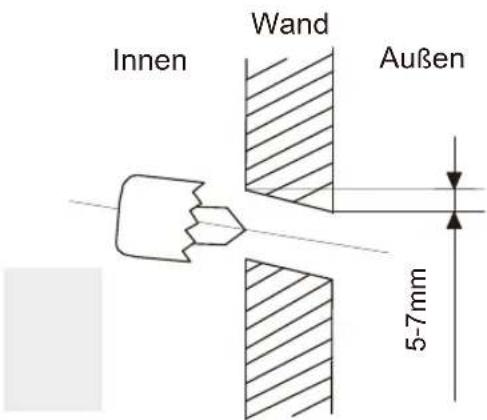

Der Höhenunterschied der Bohrung sollte 7 mm betragen. Somit gewährleisten Sie eine gute Entwässerung. (Siehe Fig. 4.2)

Bringen Sie den Wandschutz an dem Bohrloch an. Dieser dient zum Schutz der Ränder des Bohrlochs und zur Versiegelung nach dem Installationsvorgang.

VORSICHT!

Vermeiden Sie bei der Bohrung Kabel, Rohre oder anderes in der Wand zu beschädigen.

Innen Wand Außen 5-7mm

Abb. 4.2

MAße DER MONTAGEPLATTE

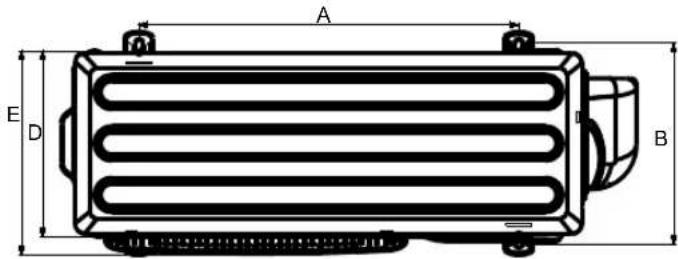

Die jeweiligen Modelle haben unterschiedliche Montageplatten. Um sicherzustellen, dass Sie genügend Platz für die Inneneinheit haben, sind auf den Diagrammen verschiedene Arten und Abmessungen der Montageplatten abgebildet.

• Breite der Montageplatte
• Höhe der Montageplatte
• Breite der Inneneinheit in Bezug auf die Montageplatte.
• Höhe der Inneneinheit in Bezug auf die Montageplatte.
• Empfohlene Positionen des Bohrlochs an der Wand (beide links und rechts von der Montageplatte)

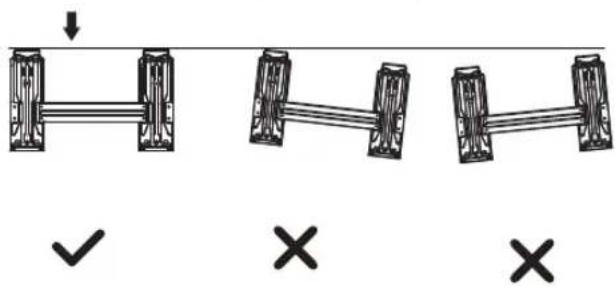

Korrekte Justierung der Montageplatte

Schritt 4: Vorbereitung des Kühlrohrs:

Das Kühlrohr befindet sich innerhalb des Isolierungsschutzes der an den hinteren Teil der Einheit gekoppelt ist. Bevor Sie das Kühlrohr durch das Loch in der Wand stecken, bereiten Sie es vor. Schlagen Sie in diesem Handbuch unter der Rubrik Anschluss der Kühlrohre nach, um weitere Details zur Rohrmuffe und den Drehmoment der Muffe, der Technik, etc. zu erfahren.

Winkel der Rohre

Die Kühlrohre können in verschiedenen Winkeln aus der Inneneinheit austreten,

• Linke Seite
• Linker hinterer Teil
• Rechte Seite

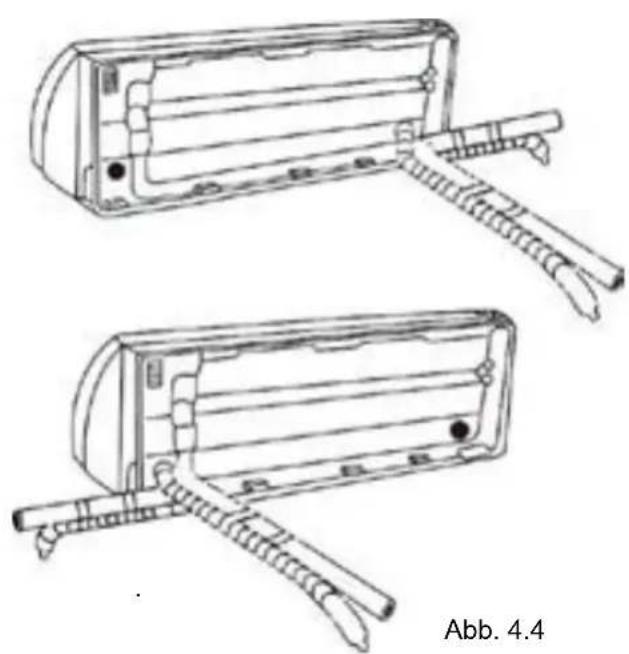

Für weitere Details, Siehe Abb. 4.4

Geben Sie besonders darauf Acht, die Einheit beim Auspacken nicht einzuklemmen oder zu beschädigen. Sollten die Rohre eingeklemmt werden, dann beeinträchtigt es die Funktionsfähigkeit der Einheit.

Schritt 4.1: Befestigen Sie die Inneneinheit auf der Montageplatte:

Bedenken Sie, dass die Haken auf der Montageplatte kleiner sind als das hintere Teil der Einheit.

Wenn Sie bemerken, dass der Platz zur Verbindung der Rohre der Inneneinheit nicht ausreicht, dann justieren Sie die rechte oder linke, je nach Modell.

Bewegen Sie es nach rechts oder
Abb. 4.5

Schritt 4.2. Schließen Sie das Entwässerungs- und Kühlrohr an (konsultieren Sie in diesem Benutzerhandbuch die Rubrik Anschluss des Kühlrohrs

Schritt 4.3. Behalten Sie das Verbindungsstück im Auge, um es auf undichte Stellen zu prüfen.

Schritt 4.4. Nach der Kontrolle auf undichte Stellen, umwickeln Sie das Verbindungsstück mit Isolierband. Schritt 4.6. Entnehmen Sie den Träger oder Keil, der die Inneneinheit hält.

Schritt 4.6. Üben Sie gleichmäßigen Druck auf die untere Hälfte der Einheit aus. Drücken Sie nach unten bis die Einheit an den Haken mit dem Unterteil der Montageplatte eingerastet ist.

Wenn die Kühlschläuche nicht an der Wand sind, machen Sie folgendes:

1. Wählen Sie die Seite, auf der die Schläuche aus der Einheit austreten, je nach Position und der Verbindung zur Montageplatte.
2. Wenn das Wandloch hinter der Einheit liegt, dann behalten Sie die Zugangsplatte am Ausgangsort. Wenn das Loch neben der Inneneinheit liegt, legen Sie die Wandzugangsplatte neben die Einheit (Siehe Abb. 4.6) Dadurch entsteht Raum für die spätere Verlegung der Rohre aus der Einheit. Verwenden Sie eine filigrane Greifzange, sollte die Zugangsplatte von Hand schwer erreichbar sein.

1. Benutzen Sie eine Schere um den Isolierschutz zurecht zu schneiden und damit noch etwa 15 cm der Kühlrohre zu sehen sind. Das dient zu folgenden Zwecken:

2. Es vereinfacht den Anschluss Kühlschläuche

3. Es erleichtert die Kontrolle auf Gasaustritte und eventuelle undichte Stellen der Rohre.
4. Anschluss der Kühlschläuche der Inneneinheit an die Verbindung von Innen- und Außeneinheit. Für weitere Details, schlagen Sie unter der Rubrik Anschluss der Kühlschläuche in diesem Handbuch nach.
5. Wählen Sie den richtigen Winkel für die Rohre, je nach Wandposition in Abhängigkeit zur Montageplatte.
6. Halten Sie das Kühlrohr auf der Grundfläche, auf der es gebogen wurde, fest.
7. Biegen Sie das Rohr mit gleich bleibendem Druck in Richtung des Lochs. Beschädigen Sie die Rohre dabei nicht.

Schritt 5: Anschluss des Entwässerungsrohres Als Standardeinstellung ist das Entwässerungsrohr auf der linken oder rechten Seite der Einheit angebracht.

1. Um eine angemessene Entwässerung zu ermöglichen, schließen Sie die Entwässerungsrohre auf derselben Seite wie die Kühlrohre an.
2. Schließen Sie das lange Ende des Entwässerungsschlauches (das separat erhältlich ist) an das Ende des Entwässerungsschlauches
3. Umwickeln Sie das Verbindungsstück fest mit Teflonband, um eine gute Isolierung zu gewährleisten und undichte Stellen zu vermeiden.
4. Umwickeln Sie das Teilstück des Entwässerungsschlauches mit Isolierband, das innerhalb der Einheit für hervorstehende Rohre bleibt, um Kondensation zu vermeiden.
5. Nehmen Sie den Luftfilter heraus und geben Sie ein wenig Wasser in die Kondensatwanne damit Sie sicherstellen, dass das Wasser gut durch die Einheit läuft.

der ! Installation der Entwässerungsleitung

Installieren Sie das Entwässerungsrohr gemäß der Abb. .4.7.

Beißen Sie NICHT auf das Entwässerungsrohr.
Lassen Sie KEINE Wasseransammlungen entstehen.
Legen Sie das Ende der Entwässerungsleitung NICHT ins Wasser und oder in eine Wasserwanne.

DICHTEN SIE DAS FREILIEGENDE ENTWÄSSERUNGSLOCH AB

Um unvorhergesehenes Auslaufen zu vermeiden, dichten Sie das frei liegende Entwässerungsloch mit dem dafür vorgesehenen Abdichtungsgummi ab.

Um eine gute Entwässerung zu gewährleisten, stellen Sie sicher, dass das Entwässerungsrohr nicht gebogen oder undicht ist.

FALSCH

Falls das Rohr undicht ist, kann das zur Verstopfung des Entwässerungsrohres führen.

Falls die Rohre undicht sind, kann das zur Verstopfung des Entwässerungsrohres führen.

FALSCH

Legen Sie das Ende des Entwässerungsrohres nicht ins Wasser und führen Sie es nicht in eine Wanne voller Wasser. Das verhindert eine reibungslose Entwässerung.

LESEN SIE DIE REGELN VOR ARBEITEN AN DER ELEKONIK

1. Alle Elektrokabel müssen den Landesvorschriften für elektrische Leitungen erfüllen und die Arbeiten dürfen nur von qualifizierten Personal vorgenommen werden
2. Die Elektrokabel müssen nach den Anleitungen auf dem elektrischen Schaltplan erfolgen, die sich auf den seitlichen Panel der Innen- und Außeneinheit befinden.
3. Falls ein großes Sicherheitsproblem mit der Energieversorgung auftritt, unterbrechen Sie unverzüglich den Stromkreis. Erklären Sie dem Kunden den Grund, weshalb Sie die Installation nicht durchführen. Bis die Sicherheitsprobleme gelöst sind, dürfen keine Arbeiten am Stromkreis vorgenommen werden.
4. Die Spannung sollte zwischen 90-100% der Nennspannung betragen. Eine ungenügende Stromversorgung kann Stromentladungen und Brände verursachen.
5. Wenn der Strom an eine Festverdrahtung angeschlossen wird, dann installieren Sie einen Überspannungsschutz und einen Hauptschalter mit einer Kapazität von 1,5x mehr als die Hauptspannung.
6. Die festen Kabelverbindungen sollten mit Unterbrechern oder Trennvorrichtungen von mind. 3 mm Zwischenabstand ausgestattet sein. Der qualifizierte Techniker muss eine amtlich geprüfte Trennvorrichtung oder Schalter verwenden.
7. Schließen Sie die Einheit an eine individuelle Steckdose an. Schließen Sie nicht andere Geräte an dasselbe Stromnetz an.
8. Vergewissern Sie sich, dass die Klimaanlage gut geerdet ist.
9. Jedes Kabel muss fest angeschlossen sein. Wenn das Kabel sich lockert, kann das Ende überhitzen und eine Fehlfunktion oder einen Brand verursachen.
10. Achten Sie darauf, dass die Kabel keinen Kontakt haben und nicht auf dem Kühlrohr oder keinem befestigtem Teil der Einheit liegen.
11. Wenn die Einheit über eine elektrische Heizfunktion verfügt, muss ein Sicherheitsabstand von 1m zu jeglichem brennbaren Stoff eingehalten werden.

WARNUNG!

SCHALTEN SIE VOR JEDER ARBEIT AM STROMKREIS DEN HAUPTSCHALTER DER EINHEIT AUS.

1. Schritt: Anschluss des Kommunikationskabel Die Kommunikationskabel ermöglichen eine Kommunikation zwischen der inneren und äußeren Einheit. Wählen Sie vor jeder Installation zuallererst die passende Kabelgröße aus. Kabeltypen

• •Stromkabel H07RN -F
• Kommunikationskabel H07RN-F

Modell			Kommunikations-kabel (mm2)
09	2250	4 x 2.5 + T
12	3000		4 x 2.5 + T
18	4500		4 x 2.5 + T
22	6000		4 x 4 + T

Maße der Inneneinheit

L Lo N S

Zur Außeneinheit

AUSWAHL DER RICHTIGEN KABELGRÖßE

Der Abschnitt des Versorgungs- und Kommunikationskabels der Sicherung und des Schalters muss je nach der Höchstspannung der Einheit festgelegt werden.

Die Höchstspannung ist angegeben auf der Platte auf dem seitlichen Rand der Einheit. Schauen Sie auf der Platte vor der Wahl der Kabel, der Sicherung und des Schalters nach.

WIFI-Modul (optional)

Das Innengerät ist so vorbereitet, dass ein WLAN-Modul angeschlossen werden kann, um das Gerät mit dem Mobiltelefon fernzusteuern.

- WIFI-Modul für die Modelle 9 / 2250 und 12 / 3000: CL93950

- WIFI-Modul für die Modelle 18 / 4500 und 22 / 6000: CL93951

ANMERKUNGEN ZUR SICHERUNG

Die Leiterplatten der Einheit (PCB) sind mit einer Sicherung ausgestattet als Schutzvorrichtung im Fall von Überspannung. Die Anmerkungen zur Sicherung sind auf die Leiterplatten gedruckt, beispielsweise: T3.15A/250VAC, T5A/250VAC, etc.

Bereiten Sie das Kabel auf den Anschluss vor:

a. Verwenden Sie die Abisolierzange, schneiden Sie die äußere Isolierschicht des Kommunikationskabels auf, damit ca. 15 cm der jeweiligen Kabel sichtbar sind (5 insgesamt).
b. Schneiden Sie die Isolierschicht der Kabelenden auf.
c. Machen Sie mithilfe einer Abmantelungszange einen U-färmigen Henkel in die Kabelenden.

DURCHZUFÜHRENDE VORSICHTSMAßNAHMEN BEZÜGLICH DES PHASENKABELS (L)

Achten Sie beim Auftrennen der Kabelisolierungsschicht deutlich auf die Unterscheidung der aktiven Kabel („L“) von den anderen.

1. Öffnen Sie die vordere Abdeckung der Inneneinheit indem Sie die Schrauben lockern wie auf der Abbildung 4.11, dort befindet sich viel Platz zum Anbringen des Kabels.
2. Öffnen Sie den Deckel der Kabeltrommel zum Anschluss.

Verteiler

Abb. 4.11

WARNUNG!

ALLE KABEL MÜSSEN AMTLICH GEPRÜFT SEIN UND DEN GENAUEN ANGABEN DER ABBILDUNG ENTSPRECHEN, DIE SICH AUF DEM DECKEL DER INNENEINHEIT BEFINDET.

1. Drehen Sie den Kabelhalter unterhalb des Klemmenblocks heraus und trennen sie ihn ab.
2. Vor dem hinteren Teil der Einheit, holen Sie das Plastikpanel aus der unteren linken Einheit heraus.
3. Führen Sie das Kommunikationskabel durch den Schlitz aus dem hinteren Teil der Einheit nach vorne.
4. Führen Sie im Vorderteil der Einheit die Farben der Kabel mit den Etiketten des Verteilers zusammen, schließen und umwickeln Sie jedes Kabel fest mit den passenden Anschlussklemmen.

VORSICHT!

DAS PHASENKABEL (L) DARF NICHT IN KONTAKT MIT ANDEREN KABELN KOMMEN.

Das ist gefährlich und kann Pannen im Betrieb der Klimaanlage verursachen.

1. Nach der Sicherheitskontrolle der Kabel, fixieren Sie das Kommunikationskabel mit Kabelhaltern an der Einheit. Schrauben Sie die Kabelhalter fest.
2. Bringen Sie den Deckel der Verbindungsstücke wieder auf dem Vorderteil der Einheit an und das Plastikpanel am hinteren Teil.

ANMERKUNGEN ZUM KABEL

DER ANSCHLUSSVORGANG DER KABEL KANN JE NACH MODELL ABWEICHEN.

Schritt 7: Anbringen der Leitungen und Kabel

Vor dem Einbau der Rohrleitungen, müssen Sie das Entwässerungsrohr und das Kommunikationskabel durch das Wandloch verbinden, um Platz zu sparen und es schützen, sowie isolieren.

1. Ein Entwässerungsrohr, ein Kühlrohr und ein Kommunikationskabel, wie auf der Abb. 4.12 abgebildet.

Inneneinheit

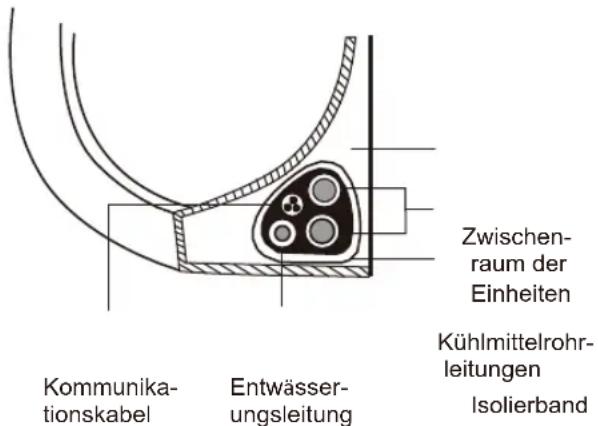

Kommunikationskabel Entwässerungsleitung Zwischenraum der Einheiten Kühlmittelrohrleitungen Isolierband

DIE ENTWÄSSERUNGSLEITUNG MUSS AUF DER UNTERSEITE SEIN

Stellen Sie sicher, dass die Entwässerungsleitung auf der Unterseite der gesamten Leitungen verlegt ist. Wenn Sie das Entwässerungsrohr oberhalb der Leitungen verlegen, kann es vorkommen, dass die Kondensatwanne verrutscht, was Schäden und Brände verursachen kann.

VERMISCHEN SIE NICHT DAS KOMMUNIKATIONSKABEL MIT ANDEREN

Wenn die Elemente zusammengefügt werden kreuzen oder vermischen Sie das Kommunikationskabel mit keinem Anderen.

1. Verwenden Sie Vinyl-Isolierband, um die Entwässerungsleitung der Unterseite mit den Kühlleitungen zu verbinden.
2. Verwenden Sie Isolierband, umwickeln Sie in einem, sowohl die Kommunikationskabel, als auch die Kühlrohre und die Entwässerungsleitung. Kontrollieren Sie doppelt, dass alle Bestandteile fest aneinander gebunden wurden wie auf der Abb. 4.12. abgebildet.

DECKEN SIE DIE KABELENDEN NICHT AB

Wenn Sie das Ganze befestigen, lassen Sie die Rohrenden unverschlossen. Nach Vollendung der Installation ist eine Kontrolle auf undichte Stellen notwendig. (Schlagen Sie unter Kontrolle der Elektronik und auf undichten Stellen in diesem Handbuch).

Schritt 8: Anbringung der Inneneinheit Falls sie ein neues Kommunikationskabel an der Außeneinheit angebracht haben, machen Sie Folgendes:

1. Wenn Sie schon die Kühlungsleitung durch das Wandloch verlegt haben, fahren Sie mit Schritt 4 vor.
2. Andernfalls, kontrollieren Sie noch einmal, dass alle Enden der Kühlleitungen versiegelt sind, damit kein Schmutz oder andere Fremdkörper hineingelangen.
3. Heben Sie das eingewickelte Paket mit den Kühlleitungen, Entwässerungsleitung und Kommunikationsleitung durch das Wandloch.
4. Hängen Sie den oberen Teil der Inneneinheit in den oberen Haken der Montageplatte.
5. Stellen Sie sicher, dass die Einheit gut aufgehängt und rechts und links der Einheit gut festgemacht ist. Die Einheit darf sich nicht bewegen oder rütteln.
6. Üben Sie gleichmäßigen Druck auf die untere Hälfte der Einheit aus. Drücken Sie weiterhin nach unten bis die Einheit an den Haken mit der Unterseite der Montageeinheit zusammenhängt.
7. Stellen Sie sicher, dass die Einheit gut aufgehängt und rechts und links der Einheit gut festgemacht ist.

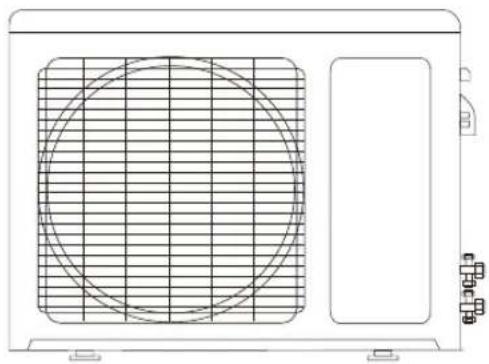

INSTALLATION DER AUßENEINHEIT

5

Anweisungen zur Installation - Inneneinheit

Schritt 1: Wahl des Installationsorts

Vor der Installation der Inneneinheit muss eine geeignete Position ausgewählt werden. Im Folgenden werden die Normen beschrieben, die Ihnen bei der Auswahl eines geeigneten Ortes helfen.

Die geeigneten Positionen müssen folgende

Voraussetzungen erfüllen:

☑ Die geeignete Position muss allen Spezifikationen entsprechen

Gute Luftuzirkulation und Ventilation

Ein stabiler und solider Platz, der dem Gewicht der Einheit standhält und nicht vibriert

Die Betriebsgeräusche dürfen andere Leute nicht stören.

Die Einheit ist die meiste Zeit vor direkter Sonneneinstrahlung und Regen geschützt

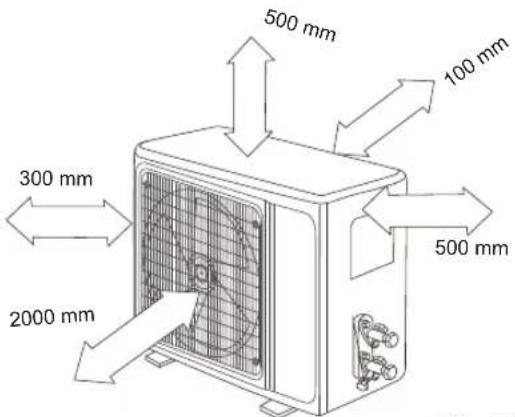

500 mm 100 mm 300 mm 2000 mm 500 mm

Abb. 5.1

Benutzen Sie das Gerät NICHT an folgenden Orten:

In der Nähe von Hindernissen, die die Luftzirkulation behindern können.
In der Nähe von Fußgängerwegen, gut besuchten Orten oder überall, wo die Geräuschkulisse des Geräts andere Personen stören könnte.
In der Nähe von Pflanzen oder Tieren, die von dem heißem Luftzug Schaden tragen könnten.
In der Nähe von Hitze, Dampf und leicht entzündlichen Gasen.
∅ An sehr staubigen Orten.
∅ An sehr luftigen Orten mit hoher Salzkonzentration.

BEACHTEN SIE BEI EXTREMTEMPERATUREN

Wenn die Einheit viel Luftzug ausgesetzt ist:

Installieren Sie die Einheit so, dass die Luftausströmung in einem Winkel von mindestens 90° in Richtung des Luftzuges liegt. Falls nötig, hängen Sie eine Abdeckung vor die Einheit, um sie von der Windstärke zu schützen. (schauen Sie sich Abb. 5.2 und Abb. 5.3 nacheinander an.

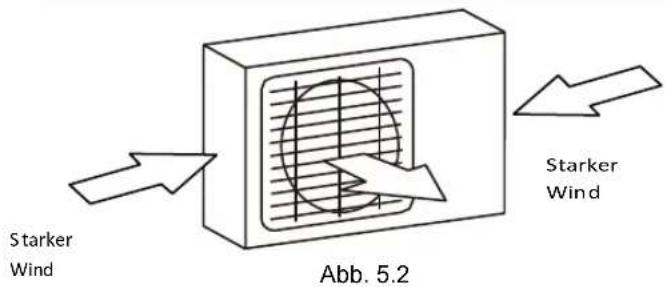

Starker Wind Abb. 5.2 Starker Wind

Panel Abb. 5.3

Wenn die Einheit starkem Regen oder Schnee ausgesetzt ist:

Bauen Sie ein Dach über die Einheit um sie vor Regen oder Schnee zu schützen. Passen Sie auf, die Luftströmung um die Anlage nicht zu behindern. Wenn die Einheit häufig hohem Salzgehalt ausgesetzt ist (Küstengegenden): Installieren Sie die Außeneinheit, die extra dazu konzipiert ist, Korrosion vorzubeugen.

Schritt 2: Installation des Abflussschlauchs:

Die Einheiten der Wärmepumpe benötigen eine Abflusspipette. Bevor Sie die Außeneinheit an seine Position anbringen, installieren sie die Abflusspipette an der Unterseite der Einheit. Bedenken Sie, dass es bei den Abflusspipetten zwei verschiedene Arten gibt, je nach Beschaffenheit der Außeneinheit.

1. Führen Sie die Abflusspipette in das Loch der zentralen Kondensatwanne der Einheit. Die Abflusspipette wird mit einem Klicken an dem vorhergesehenen Platz einrasten.
2. Schließen Sie das Ende der Entwässerungsleitung (nicht enthalten) an die Abflusspipette an, um das Wasser während des Heizbetriebs wieder abzuleiten.

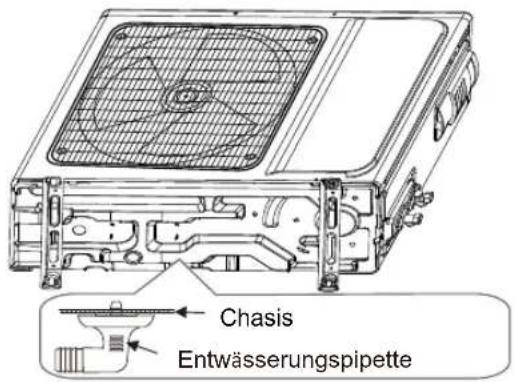

Chasis Entwässerungspipette

Abb. 5.4

IN KALTEN GEBIETEN:

Vergewissern Sie sich, das die Abflussleitung in kalten Gebieten so vertikal wie möglich verläuft, um eine gute Entwässerung zu gewährleisten. Wenn das Wasser sehr langsam abläuft kann es in der Leitung gefrieren und die Einheit nass werden.

Schritt 3: INSTALLATION DER AUßENEINHEIT

Die Außeneinheit kann man auf dem Boden oder an einer Wandkonsole befestigen.

ABMESSUNGEN ZUR MONTAGE DER EINHEIT

Die folgende Tabelle zeigt verschiedene Größen der Außeneinheit und die Distanz zu den Standbeinen.

Bereiten Sie die Grundlagen zur Installation der Einheit je nach Abmessungen der Einheit vor.

C W H

A E D B

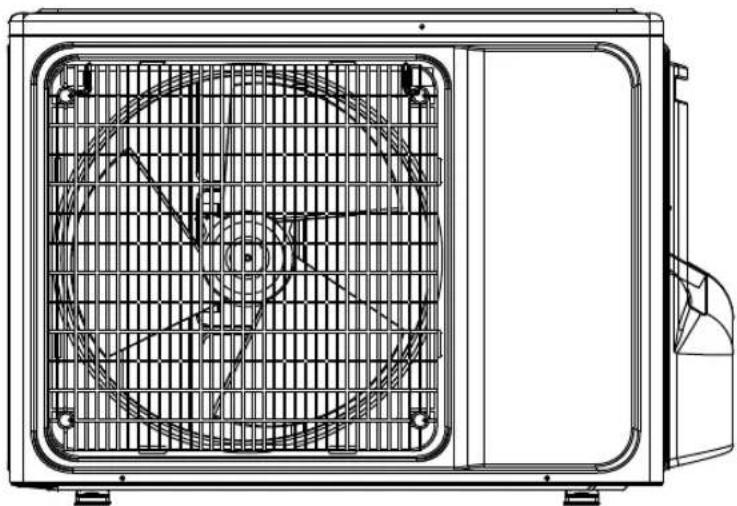

Abb. 5.5

Modell	Abmessungen der Außeneinheit			Abmessungen für die Montage
	W x H x D (mm)	C (mm)	E (mm)	A (mm)	B (mm)
09 2250	723 x 546 x 260	817	290	539	285
12 3000	723 x 546 x 260	817	290	539	285
18 4500	802 x 545 x 287	885	315	546	325
22 6000	827 x 655 x 316	898	337	540	337

Wenn Sie eine Einheit auf dem Boden oder auf einem Betonkomplex aufbauen, machen Sie Folgendes:

1. Markieren Sie die Positionen für vier Stiftschrauben je nach Angabe der Maßtabelle zur Montage der Einheit.
2. Bohren Sie zur Befestigung der Stiftschrauben vorher Löcher.
3. Entfernen Sie den Staub aus den Bohrlöchern.
4. Bringen Sie eine Mutter an die Enden der Stiftschrauben.

5. Schlagen Sie mit einem Hammer die Stiftschrauben in die gebohrten Löcher.

6. Ziehen Sie die Muttern von den Stiftschrauben ab und hängen Sie die Außeneinheit auf die Stiftschrauben.

7. Hängen Sie eine Unterlegscheibe an jede Stiftschraube und substituieren Sie die Muttern.
8. Drehen Sie mithilfe eines Schraubenschlüssels alle Muttern bis an die Spitze.

!WARNUNG!

BEIM BOHREN AUF BETON SOLLTEN BRILLEN ZUM SCHUTZ DER AUGEN GETRAGEN WERDEN.

Wenn Sie die Einheit an der Wand aufhängen wollen, machen Sie Folgendes:

VORSICHT!

Vergewissern Sie sich vor der Befestigung an der Wand, dass diese auch solide genug ist, also aus Ziegelstein, Beton oder ähnliche Feststoffe. Die Wand muss ein Gewicht, das viermal dem Eigengewicht der Einheit entspricht, standhalten können.

1. Markieren Sie die Positionen für vier Löcher für die Halterung je nach Angabe der Maßtabelle zur Montage der Einheit.
2. Bohren Sie zur Befestigung der Stiftschrauben vorher Löcher.
3. Machen Sie nach dem Bohren sauber.
4. Bringen Sie eine Mutter an die Enden der Stiftschrauben.
5. Drehen Sie die Nägel in die Löcher der Montageplatte, hängen Sie es in Position und schlagen Sie die Nägel mit einem Hammer in die Wand.
6. Kontrollieren Sie, dass die Montageplatte an der Wand gut ausbalanciert ist.
7. Heben Sie die Einheit vorsichtig hoch und hängen sie die Basis an die Konsole.
8. Verschrauben Sie die Einheit fest an die Halterungen.

UM DIE VIBRATIONEN AN DER WAND EINZUDÄMMEN: EINGEBAUTE EINHEIT

Wenn möglich, befestigen Sie die Einheit an der Wand mit einer Kautschukstück, um die Vibrationen und die Geräusche einzudämmen.

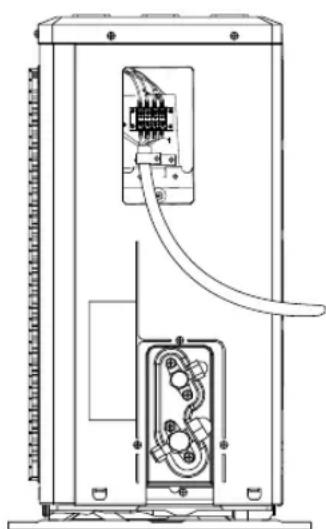

Schritt 4: Anschluss des Kommunikations- & Stromversorgungskabels:

Die Außeneinheit ist mit einer Abdeckung versehen, um die Elektrokabel auf der Seite der Einheit zu schützen. Auf der Innenseite der Abdeckung ist ein Schaltplan für Sie aufgezeichnet.

VOR DER ARBEIT AN ELEKTRISCHEN GERÄTEN LESEN SIE DIESE REGELN

1. Alle Kabel müssen folgende Vorgaben erfüllen: den Vorschriften des Landes bzgl. Stromkabel und elektrischer Anlagen entsprechen und von qualifizierten Technikern eingerichtet werden.
2. Die Stromkabel müssen folgendermaßen eingerichtet werden: nach den Vorgaben des Schaltplans der sich auf der Seite der Innen- und Außeneinheit befindet.
3. Falls ein großes Sicherheitsproblem auftritt mit der Energieversorgung, halten Sie die Anlage umgehend an. Erklären Sie dem Kunden die Gründe, weshalb die Installation nicht durchgeführt werden kann. Bevor die Sicherheitsprobleme nicht behoben sind, dürfen keine weiteren Arbeiten an der Elektronik vorgenommen werden.
4. Die Spannung sollte zwischen 90 - 100% der Nennspannung betragen. Eine unzureichende Stromversorgung könnte Stromschläge oder Brände verursachen.
5. Wenn Sie den Strom an die Festverkabelung anschließen installieren sie einen Überspannungsschutz und einen Hauptschalter mit einer Kapazität die 1,5 mal die Höchstspannung der Einheit beträgt.
6. Die festen Verbindungen der Kabel müssen mit einem Unterbrecher oder einem Leistungsschutzschalter ausgestattet sein, der mindestens 3mm Zwischenraum einhält. Der qualifizierte Techniker muss eine vorschriftsmäßige Trennvorrichtung oder Schalter verwenden.
7. Schließen Sie die Einheit an eine individuelle Steckdose an die Stromversorgung an. Schließen Sie keine andere Einheit an dieselbe Steckdose an.
8. Stellen Sie sicher, dass die Anlage eine gute Erdung hat.
9. Jedes Kabel muss verbunden sein. Wenn sich das Kabel lockert, kann sich die Klemmleiste überhitzen und eine Fehlfunktion des Geräts oder einen Brand verursachen.
10. Achten Sie darauf, dass die Kabel keinen Kontakt haben und nicht auf dem Kühlrohr oder keinem befestigtem Teil der Einheit liegen.

WARNUNG!

BEVOR SIE JEGLICHE ARBEITEN AN DER TECHNIK VORNEHMEN, SCHALTEN SIE DEN HAUPTSCHALTER AUS.

1. Bereiten Sie das Kabel für den Anschluss vor:

HANDHABUNG DES KABELS

Kabeltypen

• Stromkabel H07RN-F
• Kommunikationskabel H07RN-F

Modell		Stromkabel (mm2)
09	2250	2 × 2.5 + T
12	3000	2 × 2.5 + T
18	4500	2 × 2.5 + T
22	6000	2 × 4 + T

Maße der Außeneinheit

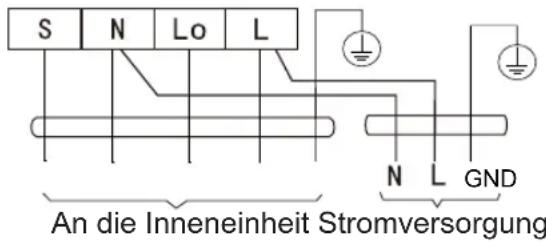

S N Lo L An die Inneneinheit Stromversorgung N L GND

AUSWAHL DER RICHTIGEN KABELGRÖßE

Die Auswahl des Stromkabels, des Kommunikationskabels, der Sicherung und des Schalters muss je nach Höchstspannung der Einheit bestimmt werden.

Die Höchstspannung ist auf dem Schild abgebildet, das sich auf der Seite der Einheit befindet. Schauen Sie auf der Platte vor der Wahl der Kabel, der Sicherung und des Schalters nach.

a. Verwenden Sie die Abisolierzange, schneiden Sie die äußere Isolierschicht des
Kommunikationskabels auf, damit ca. 15 cm der jeweiligen Kabel sichtbar sind (5 insgesamt).
b. Schneiden Sie die Isolierschicht der Kabelenden auf.
c. Machen Sie mithilfe einer Abmantelungszange einen U-förmigen Henkel in den Kabelenden.

VORSICHTSMAßNAHMEN BZGL DES AKTIVEN KABELS

Achten Sie beim Auftrennen der Kabelisolierungsschicht deutlich auf die Unterscheidung der aktiven Kabel („L“) von den anderen.

WARNUNG

ALLE KABEL MÜSSEN AMTLICH GEPRÜFT SEIN UND DEN GENAUEN ANGABEN DER ABBILDUNG ENTSPRECHEN, DIE SICH AUF DEM DECKEL DER AUßENEINHEIT BEFINDEN.

1. Nehmen Sie den Deckel aus den Verbindungen.
2. Drehen Sie den Kabelhalter unterhalb des Klemmenblocks heraus und trennen sie ihn ab.
3. Führen Sie Im Vorderteil der Einheit die Farben der Kabel mit den Etiketten des Verteilers zusammen, schließen und umwickeln Sie jedes Kabel fest mit den passenden Anschlussklemmen.
4. Nach der Kontrolle, ob alle Verbindungsstücke gesichert sind, wickeln sie die Kabel auf, um die Klemmleiste vor Regen zu schützen.
5. Machen Sie mit der Schlauchschelle das Kabel an der Einheit fest. Verschrauben Sie den Kabelhalter fest.
6. Isolieren Sie die Kabel die noch nicht mit PVC Isolierband isoliert sind. Machen Sie diese so fest, das sie mit keinem elektronisch aufgeladenen Teil oder Metalteil in Berührung kommen.
   8 Legen Sie den Deckel wieder auf die Kabel die sich auf der Seite der Einheit befinden und machen Sie ihn wieder auf seinem Platz fest.

ANSCHLUSS DER KÜHLLEITUNGEN

6

Schlauchlänge und Zusätze

Die Länge der Kühlschläuche beeinträchtigt die Funktionsweise und Energieeffizienz der Einheit. Der nominale Wirkungsgrad wird erreicht an den 7 m langen Leitungen. Schauen Sie sich im folgenden die Tabelle mit den Längen der Leitungen an.

Voraussetzungen der Rohre (R32):

Modell		Rohre Flüssigkeit	Gesamtlänge Gas	(m)	Höhen-differenz	Vorladung des Kühlmittels	Beiladung (g/m) R32
09	2250	1/4"	3/8"	20	10	7	20
12	3000	1/4" 3/8"		20	10	7	20
18	4500	1/4"	1/2"	20	10	7	20
22	6000	3/8" 5/8"		30	15	7	30

Wenn die Außeneinheit höher als die Inneneinheit liegt und der Höhenunterschied größer als 5m ist, müssen Sie alle 5 oder 7 Meter eine Rampe mit Öl (Siphon) in die Leitungen einbauen.

Die Maximallänge der Leitung sollte bei 3m liegen.

Anweisungen zum Anschluss - Kühlmittelrohrleitungen

Schritt 1: Unterbrechung der Leitungen

Wenn Sie die Kühlleitungen vorbereiten, stellen Sie sicher, die Leitungen richtig abzuschneiden und zu bördeln.

Damit gewährleisten Sie einen effizienten Betriebsablauf und halten die zukünftige Wartung gering.

1. Messen Sie die Entfernung zwischen der Außen- und Inneneinheit.

2. Schneiden Sie mithilfe eines Rohrschneidegeräts die Leitung ein bisschen breiter als die gemessene Entfernung.

3. Stellen Sie sicher, das die Leitungen im 90° Winkel abgeschnitten werden.

90° schief ungleichmäßig gewölbt Abb. 6.1

VERFORMEN SIE DIE LEITUNG BEIM SCHNEIDEN NICHT

Passen Sie sehr auf, die Leitung beim Schneiden nicht zu beschädigen, zu verformen oder zu beißen. Das kann den Betriebsablauf drastisch stören.

Schritt 2: Entfernung von Ausläufen:

Die Gratbildung kann die hermetische Abdichtung der Verbindungsstücke der Kühlleitung beeinträchtigen. Grate müssen komplett verschwinden.

1. Halten Sie die Leitungen in einem absinkenden Winkel, damit die Grate nicht in die Leitungen fallen.
2. Ebnen Sie alle Grate mit einem Entgrater oder Rohrschneider an den Schnittstellen der Leitungen.

Rohrleitungen Reibahle nach unten Abb. 6.2

Schritt 3: Extreme Erweiterung der Schläuche: Eine gute gebördelte Wulst ist unabdingbar für eine gute Abdichtung des Verbindungsstücks.

1. Nachdem Sie die Wulst der Schnittkante gebördelt haben, dichten sie die Enden des PVC-Band um zu vermeiden, dass Fremdkörper hineingelangen.
2. Dichten Sie die Leitungen mit Isolierstoff ab.
3. Befestigen Sie die Überwurfmuttern an beide Enden der Leitungen. Vergewissern Sie sich, dass die Muttern in der richtigen Position sind, denn nach dem Senken kann nicht mehr nachjustiert oder die Position verändert werden. Siehe Abb. 6.3

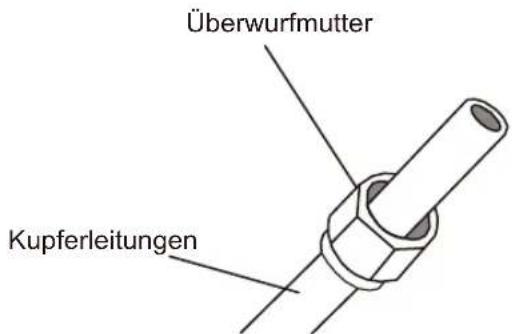

Überwurfmutter Kupferleitungen

Abb. 6.3

1. Nehmen Sie das PVC-Band von den Enden der Leitung, wenn Sie für das Aufbördeln bereit sind.
2. Bringen Sie die Bördelmuttel am Ende der Rohrleitung an. Das Ende der Leitungen muss weiter als der gebördelte Rand der Wulst sein, je nach Abmessungen der folgenden Tabelle.

ROHRLÄNGE NACH DER AUSWEITUNG

Außenumfang der (mm) min.		A (mm) Leitungen Max.
∅ 6.35 (∅ 0.25/“)	0.7	(0.0275")	1.3 (0.05")
∅9.52 (∅ 0.375“)	1.0	(0.04")	1.6 (0.063")
∅ 6.35 (∅ 0.5/“)	1.0	(0.04")
∅ 6.35 (∅ 0.63“)	2.0	(0.078")	2.2 (0.086")

Form der Bördelung A Rohr Abb. 6.5

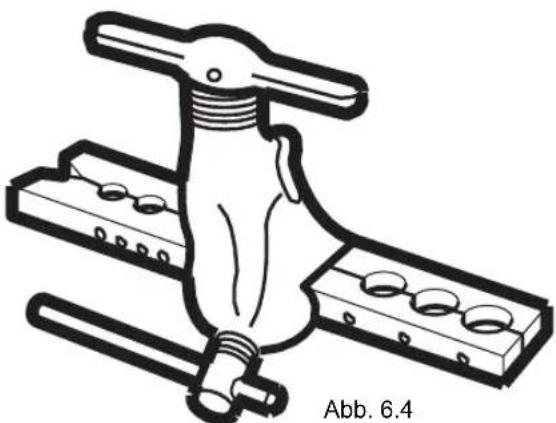

1. Hängen sie das Bördelwerkzeug an die Form.
2. Drehen Sie den Griff des Bördelwerkzeug nach rechts bis die Leitungen gebördelt sind.
3. Nehmen Sie das Bördelwerkzeug und die Form, kontrollieren Sie das Ende der Leitung auf eventuelle Schleifspuren oder Beschädigungen durch die Bördelung.

Schritt 4: Verbindungsstück der Rohrleitungen

Wenn sie das Kühlrohr anschließen, achten Sie besonders darauf, nicht zu viel Druck auszuüben, damit sich die Leitung keinesfalls verformt. Zuerst müssen Sie die Leitungen mit geringem Druck verbinden und im Folgenden die Hochdruckleitung.

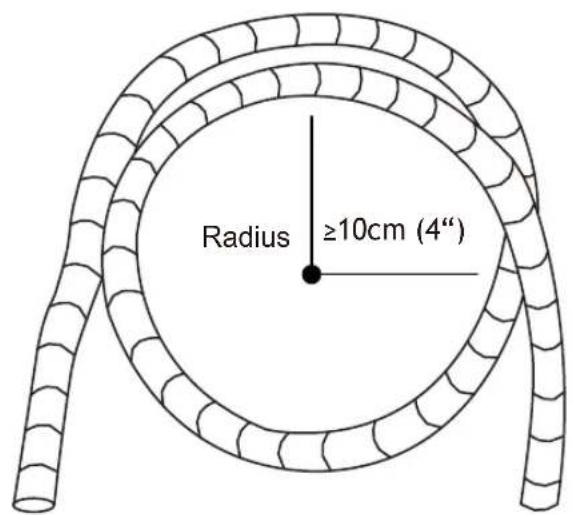

MINIMALER RADIUS DER BIEGUNG

Wenn Sie das Verbindungsstück der Kühlleitung biegen, muss der Biegungsradius Minimum 10 cm betragen. (Siehe Abb. 6.6.)

Anweisungen zu den Verbindungsleitungen der

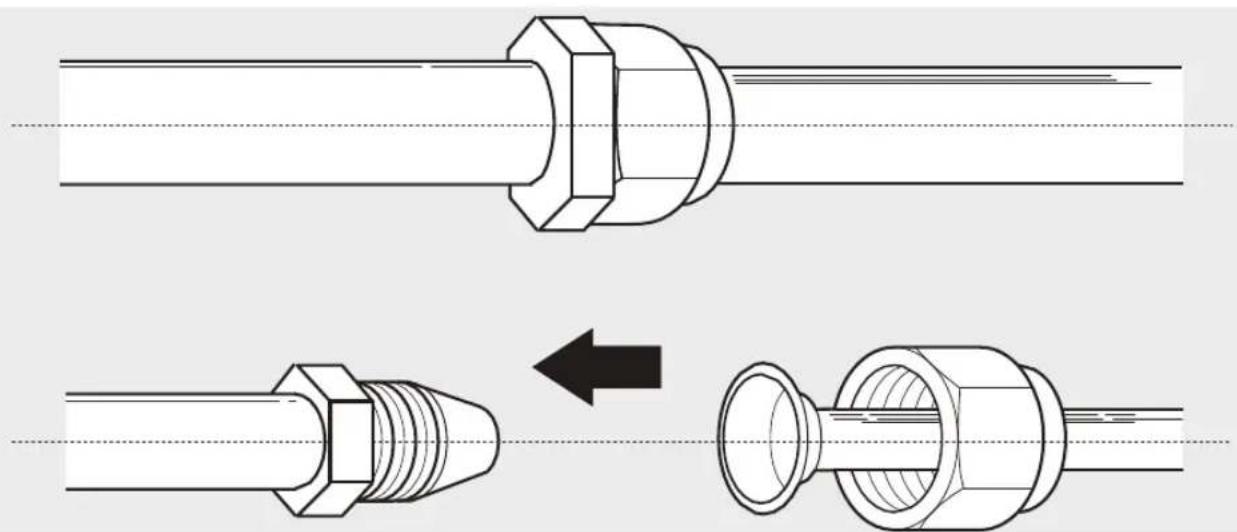

1. Richten Sie das Zentrun der Leitungen, die sie verbinden möchten, aus. Siehe

Abb. 6.7

Abb. 6.7 Leitungen der Inneneinheit Abb. 6.7 Überwurf- mutter Rohrleitungen

1. Drücken Sie mit der Hand die Überwurfmutter so fest wie möglich.

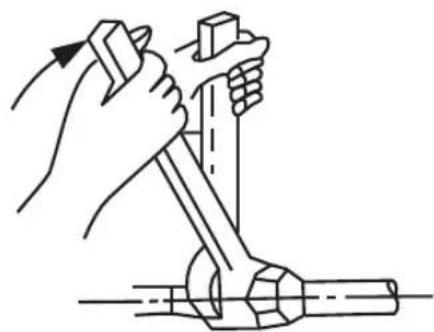

2. Benutzen Sie einen Schraubenschlüssel, halten Sie die Mutter an den Leitungen der Einheit fest.
3. Wenn Sie die Muttern gut an den Leitungen der Einheit festziehen, benutzen Sie einen Drehmomentschlüssel um die Überwurfmuttern je nach Druckwert, der in der Tabellen angegeben ist. Lockern Sie die gebördelte Überwurfmutter leicht und machen Sie sie wieder fest. Die Anzugsdrehmomente finden Sie im Folgenden:

DRÜCKEN SIE NICHT ZU FEST

Zu hoher Druck kann die Überwurfmutter oder die Kühlrohre beschädigen. Sie sollten bzgl des Drehmoments nicht zu hohe Druckwerte ansetzen, halten sie sich an die Tabelle oben.

Anweisungen zu den Verbindungsleitungen der

1. Nehmen Sie den Deckel aus den Ventilen auf der Seite der Außeneinheit (Siehe Abb. 6.9)

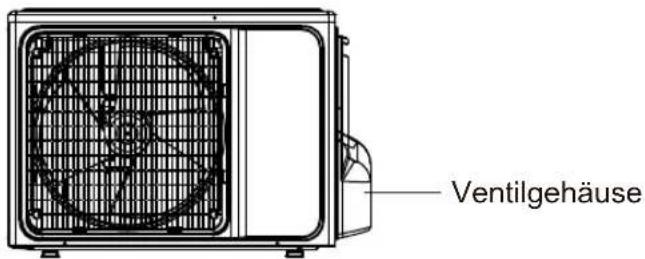

Ventilgehäuse

Abb. 6.9

1. Nehmen Sie die Schutzhüllen von den Enden der Ventile.
2. Gliedern Sie die Enden der Überwurfmutter mit jedem Ventil und üben Sie per Hand so viel Druck wie möglich aus.
3. Benutzen Sie einen Schraubenschlüssel, um das Filtergehäuse festzuziehen. Halten Sie nicht die Mutter fest, die das Versorgungsventil abdichtet. (Siehe Abb. 6.10)

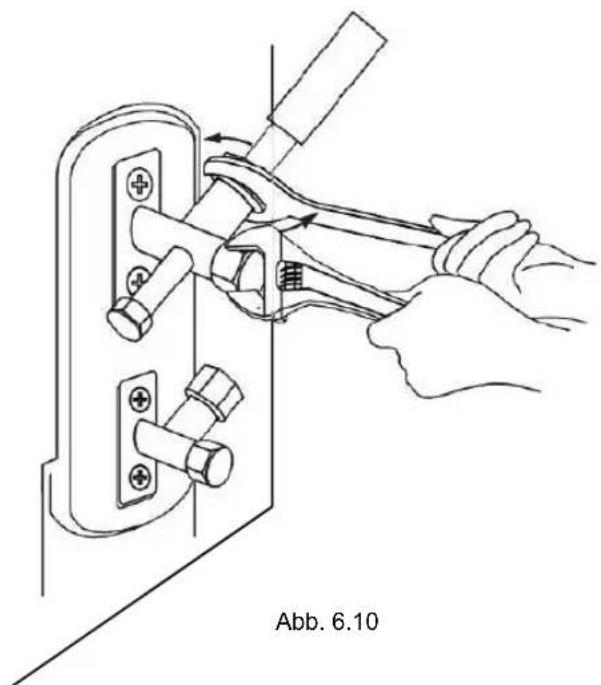

NEHMEN SIE EINEN SCHRAUBENSCHLÜSSEL, UM DAS HAUPTVENTIL ANZUBRINGEN

Der Anzugsdrehmoment der Überwurfmutter kann andere Stücke des Ventils abspalten.

1. Wenn Sie die Muttern gut an den Leitungen der Einheit festziehen, benutzen Sie einen Drehmomentschlüssel, um die Überwurfmuttern je nach Druckwert festzuziehen, der in der Tabellen angegeben ist, gemäß den angegebenen Anzugsdrehmomenten.
2. Lockern Sie die Überwurfmutter leicht und machen Sie sie wieder fest.
3. Wiederholen Sie die Schritte 3 bis 6 für die restlichen Rohrsysteme.

ENTLÜFTUNGSVORGANG

7

Vorbereitungen und Vorsichtsmaßnahmen

Wenn Luft oder Fremdkörper in den Kühlkreislauf gelangen, kann das einen abnormalen Druckanstieg verursachen kann, der die Klimaanlage schädigt oder beeinträchtigt. Ebenso kann es zu Verletzungen führen.

Benutzen Sie die Vakuumpumpe und das Manometer-Kit, um die Luft aus der Kühlungsleitung entweichen zu lassen. Ebenso muss alle Feuchtigkeit und jegliches nichtkondensierbare Gas herausbefördert werden.

Die Entleerung muss von der anfänglichen Installation aus vorgenommen werden oder / und wenn die Einheit ausgetauscht wird.

Vor der Entleerung

Kontrollieren Sie, um sicherzugehen, dass die Rohrleitungen mit Hoch -und Niedrigdruck zwischen den Außen- und Inneneinheiten gut verbunden sind wie in der Rubrik „Anschluss der Kühlmittelleitungen“ in diesem Handbuch beschrieben.
Kontrollieren Sie, um sicherzugehen, dass alle Kabel korrekt angeschlossen sind.

Anleitung zur Entleerung

Bevor Sie das Manometer benutzen und die Entleerungspumpe, lesen Sie das Benutzerhandbuch aufmerksam durch, damit Sie mit der korrekten Handhabung vertraut gemacht werden.

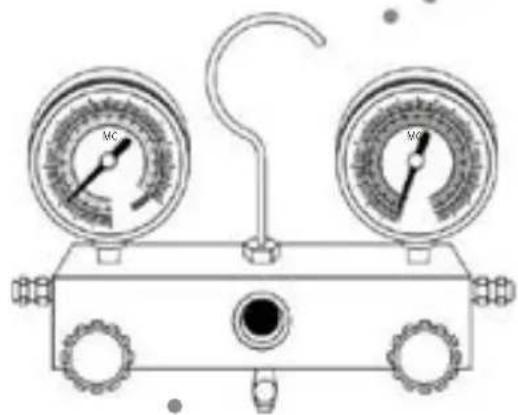

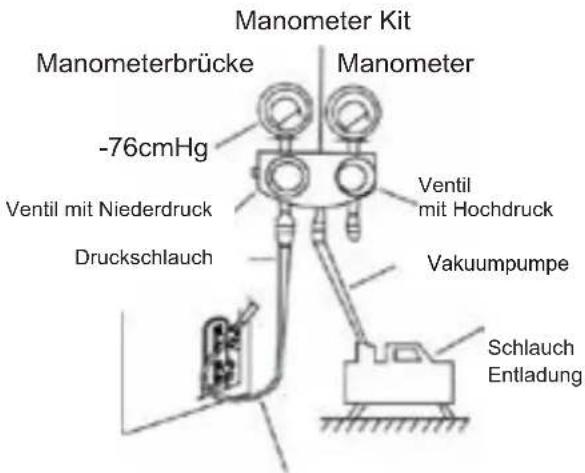

Manometer Kit Manometerbrücke -76cmHg Druckschlauch Ventil mit Niederdruck Manometer Ventil mit Hochdruck Vakuumpumpe Schlauch Entladung

Niedrigdruckschlauch Abb. 7.1

1. Schließen Sie die Leitung für den Entweichungsvorgang des Manometer Kits für den Serviceport des Niedrigdruckventils der Außeneinheit.

2. Schließen Sie den Entladungsschlauch vom Manometer Kit an die Vakuumpumpe an.

3. Öffnen Sie die Seite mit Niederdruck auf der Manometerbrücke. Halten Sie die Hochdruckseite geschlossen.

4. Starten Sie die Vakuumpumpe um die Luft aus dem Kreislauf entweichen zu lassen.
5. Lassen Sie die Vakuumpumpe ca. 15 Minuten anlaufen bis auf dem Manometer -76cm HG (-105Pa) angezeigt wird.
6. Schließen Sie das Niederdruckventil der Manometerbrücke und halten Sie die Vakuumpumpe an.
7. Warten Sie 5 Minuten, kontrollieren Sie danach auf Druckveränderungen.
8. Wenn sich der Druck ändert, schlagen Sie unter der Rubrik „Kontrolle auf undichte Stellen“ nach. Dort finden Sie weitere Anweisungen zur Leckkontrolle. Wenn sich der Druck nicht ändert, drehen Sie die Abdeckung des Ventils (Hochdruckventil) auf.
9. Stecken Sie den Sextant-Schlüssel in das Ventil. (Hochdruckventil) und öffnen Sie das Ventil, indem Sie den Schraubenschlüssel um 1/4 nach rechts drehen. Hören Sie das Geräusch von austretendem Gas, schließen Sie dann nach 5 Sekunden das Ventil.
10. Halten Sie für einen Moment das Manometer im Auge um sicherzugehen, dass kein Druckunterschied besteht. Das Manometer muss Werte, die über der dem normalen Luftdruck liegen, anzeigen.

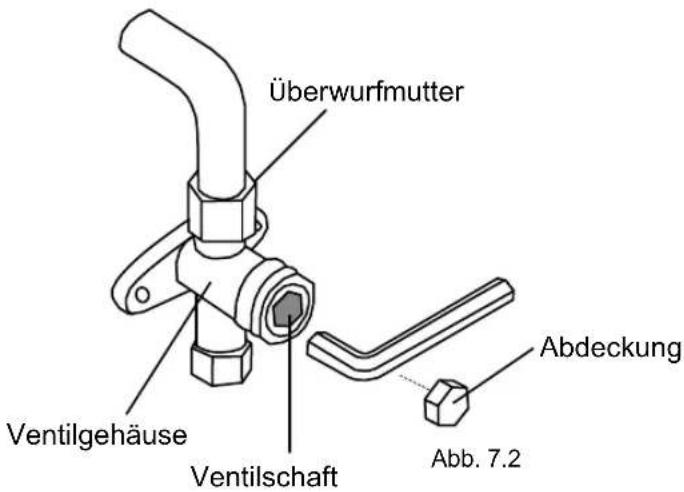

Überwurfmutter Ventilgehäuse Ventilschaft Abdeckung Abb. 7.2

1. Nehmen Sie den Füllschlauch von der Stromversorgung.
2. Nehmen Sie einen Schraubenschlüssel und öffnen Sie die Hoch- und Niedrigdruckventile komplett.
3. Üben Sie mit der Hand Druck auf die Ventilabdeckungen der drei Ventile aus (Serviceport, Hochdruck, Niedrigdruck) Mann kann mithilfe eines Drehmomentschlüssel fester ziehen, wenn nötig.

DIE VENTILSCHÄCHTE DER VENTILE WEIT ÖFFNEN

Wenn Sie die Ventilschafte der Ventile öffnen, drehen Sie den Schraubenzieher bis ganz oben an. Üben Sie nicht zu viel Druck auf die Ventile auf.

ELEKTRISCHE SCHALTKREISE UND GASAUSSTRÖMUNGEN

8

Kontrolle der Elektrotechnik

Nach dem Anschluss, kontrollieren Sie, ob alle Stromkabel normgerecht und nach den landesspezifischen Vorgaben wie im Handbuch beschrieben, angeschlossen sind.

VOR DER FUNKTIONSPROBE

Kontrolle der Erdung.

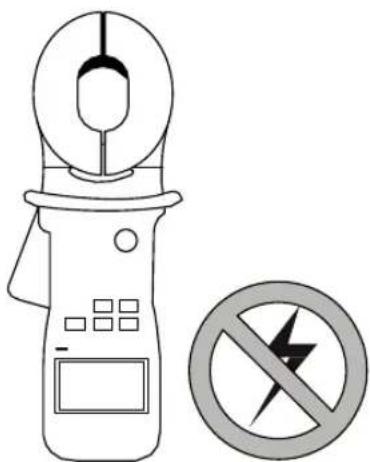

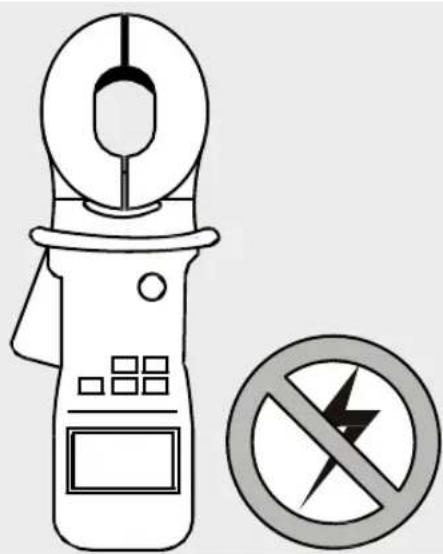

Messen Sie die Widerstandsfähigkeit der Verbindung mittels einer Sichtung und einem Gerät zur Kontrolle. Die Widerstandsfähigkeit der Verbindung muss weniger als 4 betragen.

WÄHREND DER FUNKTIONSPROBE

Kontrolle von Stromschlägen

Während der Funktionsprobe benutzen Sie bitte eine Elektrosonde und ein Multimeter, um die Stromschlag-Kontrolle durchzuführen.

Wenn Sie Stromschläge bemerken, schalten Sie das Gerät unverzüglich aus und wenden Sie sich an einen Techniker um die Gefahrquelle zu finden und um das Problem zu lösen.

WARNUNG - GEFAHR VON STROMSCHLÄGEN

ALLE STROMKABEL MÜSSEN NACH DEN ÖRTLICHEN BESTIMMUNGEN FÜR ELEKTROANSCHLÜSSEN GEPRÜFT SEIN UND VON EINEM TECHNIKER DURCHGEFÜHRT WERDEN.

Kontrolle auf undichte Stellen

Es gibt verschiedene Möglichkeiten der Kontrolle auf undichte Stellen.

Methode mit Wasser und Seife

Schmieren Sie mithilfe einer weichen Bürste Seifenwasser oder Flüssigwaschmittel an allen Verbindungsstücken der Rohre der Innen- und Außeneinheit. Luftbläschen steigen an undichten Stellen auf.

Methode mithilfe eines Lenkanzeigegeräts

Wenn Sie ein Leckanzeigegerät verwenden, schlagen Sie im Handbuch des Geräts die Funktionsweise nach.

NACH DEN KONTROLLEN AUF UNDICHE STELLEN

Nachdem Sie sichergestellt haben, dass alle Rohrverbindungsstücke KEINE undichten Stellen haben, machen Sie die Abdeckung des Ventils der Außeneinheit fest.

Gessteßung

Schaltkreise

Eletrische

BETRIEBSPROBE

9

Vor der Kontrolle des Betriebsablaufs

Führen Sie die Betriebsprobe durch, nachdem Sie folgende Schritte ausgeführt haben.

Kontrolle der Elektrotechnik:

Stellen Sie sicher, dass die Elektrotechnik der Einheit gut funktioniert und sicher ist.

Überprüfung auf undichte Stellen

Kontrollieren Sie die Verbindungsstücke mit der Überwurfmutter und stellen Sie sicher, dass die Komponenten keine undichten Stellen haben.

Stellen Sie sicher, dass die Ventile für das Gas und die Flüssigkeit (Hoch- und Niedrigdruck) vollkommen geöffnet sind.

VOR DER

FUNKTIONSPROBE

Sie müssen die Funktionsprobe mindestens 30 Minuten lang durchführen.

1. Schließen Sie die Einheit an den Strom an.
2. Drücken Sie die Taste ON/OFF auf der Fernbedienung, um das Gerät einzuschalten.
3. Drücken Sie die Taste MODE, um zwischen den folgenden Funktionen zu wechseln:

• COOL - Wählen Sie die kälteste Stufe

• HEAT - Wählen Sie die wärmste Stufe

1. Lassen Sie jede Funktion 5 Minuten lang laufen und führen Sie folgende Kontrollen durch:

Kontrollliste OK Error
Es gibt keine Stromschläge.
Die Einheit ist gut geerdet.
Alle elektrischen Terminals sind gut abgedeckt.
Sowohl die Außen- als auch die Inneneinheit sind korrekt angeschlossen.
Kein Verbindungspunkt ist undicht.
Das Wasser läuft gut durch die Entwässerungsleitung.
Die Leitungen sind gut isoliert.
Die KÜHLUNG der Einheit kühlt gut.
Die HEIZUNG der Einheit heizt gut.
Die Lamellen der Inneneinheit drehen sich.
Die Inneneinheit reagiert auf die Fernbedienung.

DOPPELTE KONTROLLE DER LEITUNGEN

Während des Betriebs wird der Druck im Kühlkreislauf erhöht. Das kann undichte Stellen zum Vorschein bringen, die bei der ersten Funktionsprobe nicht entdeckt worden sind. Nehmen Sie sich bei der Funktionsprobe die Zeit, diese doppelt durchzuführen, besonders an den Verbindungspunkten der Kühlungsleitung, damit es keine undichten Stellen gibt. Schlagen Sie unter der Rubrik Kontrolle auf undichte Stellen nach, um weitere Informationen zu erhalten.

1. Nach der Funktionskontrolle, sobald alle Funktionskontrollen bestätigt sind, machen Sie Folgendes:

a. Stellen Sie mithilfe der Fernbedienung die Temperatur auf die normale Einstellung.
b. Rollen Sie mit Isolierband die Kühlleitung der Inneneinheit ein, die Sie während des Installationsvorgangs der Inneneinheit frei gelassen haben.

MANUELLE TASTE

1. Sie finden die TASTE MANUAL. Siehe die Abb. 9.1
2. Drücken Sie die TASTE MANUAL einmal zur Aktivierung FORCED AUTO

Manuelle Taste

Abb. 9.1

Benutzerhandbuch

0 Vorsichtsmaßnahmen .....236
1 Merkmale und Funktionen der Einheit .....238

2 (Ohne Fernbedienung) 243

3 Pflege und Instandhaltung ...244
4 Fehlerlokalisierung...... 248
5 Richtlinien zur Entsorgung . 251

Vorsicht: Brandgefahr/brennbare Materialien

WARNUNG: Die Instandhaltung kann nur nach den Empfehlungen des Herstellers erfolgen. Die Instandhaltung und die Reparatur muss von qualifiziertem Personal vorgenommen werden und unter der Aufsicht eines kompetenten Technikers erfolgen, der mit der Handhabung leicht entzündlicher Kühlmittel vertraut ist. Für mehr Details konsultieren Sie die Wartungsabteilung in diesem Handbuch.

VORSICHTSMAßNAHMEN

Lesen Sie die Sicherheitsmaßnahmen vor der Installation durch:

Eine fehlerhafte Installation durch Nichteinhaltung der Anweisungen kann gravierende

Schäden oder Verletzungen verursachen. Der Ausmaß des potentiellen Schadens oder

der Verletzungen wird in WARNUNG oder VORSICHT unterteilt.

WARNUNG!

Dieses Zeichen bedeutet, dass die Nichteinhaltung der Anweisungen den Tod oder schwere Verletzungen verursachen kann.

VORSICHT!

Dieses Zeichen bedeutet, dass die Nichtbeachtung der Anweisungen dem Nutzer mittelschwere Verletzungen oder dem Gerät oder anderen Gegenständen Schäden verursachen kann.

WARNUNG!

Kinder ab 8 Jahren und kranke Menschen mit Fachkenntnis des Gerätes und den Risiken können das Gerät handhaben Kinder sollten nicht mit der Einheit spielen. Weder die Reinigung noch die Wartung der Einheit sollte von Kindern ohne Aufsicht durchgeführt werden.

WARNUNGEN ZUR INSTALLATION

• Bitten Sie ihren Installateur, dass er Ihnen die Klimaanlage installiert. Eine mangelhafte Installation kann undichte Stellen schaffen und zu Stromschlägen oder Bränden führen.
  • Die Installation, der Betrieb, die Wartung und die Reparatur dieses Geräts muss von einem zugelassenen Techniker durchgeführt werden. Eine schlechte Reparatur kann eine Fehlfunktion verursachen oder schwerwiegenden Schaden.

WARNUNGEN FÜR DIE BENUTZUNG

In Ausnahmefällen, Brandgeruch etc. schalten Sie die Einheit unverzüglich aus und ziehen Sie die Stecker.

Stecken Sie keine Finger, Stäbe oder andere Objekte in die Luftein- und -ausgänge. Das kann Schäden verursachen, da der Ventilator sich mit hoher Geschwindigkeit bewegt.

Benutzen Sie keine leicht entzündlichen Zerstäuber oder Haar- oder Farbsprays in der Nähe der Einheit. Das kann Brände oder Schwelbrände verursachen.

Bedienen Sie die Klimaanlagen nicht in der Nähe von brennbaren Gasen. Das ausströmende Gas kann sich um die Einheit sammeln und eine Explosion auslösen.

Installieren Sie das Gerät nicht in feuchten Räumen wie zum Beispiel im Badezimmer oder die Waschküche. Das kann zu Stromschlägen oder zur Abnutzung des Geräts führen.

WARNUNGEN

Benutzen Sie nur das vorgesehene Stromkabel. Wenn das Stromkabel beschädigt ist, muss ein Techniker oder der Hersteller es ersetzen, um kein Risiko einzugehen.

Halten Sie die Steckdose in einem sauberen Zustand. Entstauben Sie den Stecker und machen Sie rundherum sauber. Eine schmutzige Steckdose kann Brände und Stromschläge verursachen.

Ziehen Sie nicht das Stromkabel wenn Sie die Einheit ausschalten. Stecken Sie den Stecker fest in die Steckdose hinein. Wenn Sie das Kabel direkt ziehen, kann das zu Schäden führen, die einen Brand oder Stromschlag verursachen können.

Benutzen Sie kein Verlängerungskabel und verlängern Sie das Kabel nicht selbstständig oder schließen Andere an dieselbe Stromquelle zusammen mit der Klimaanlage an. Mangelhafte Verbindungen und schlechte Isolierungen der Kabel können Brände und Stromschläge verursachen.

HINWEISE ZUR SÄUBERUNG UND INSTANDHALTUNG

Machen Sie das Gerät aus und schließen Sie es vor der Säuberung ab. Andererseits könnte es zu Stromschlägen kommen.

Säubern Sie die Klimaanlage nur mit einer kleinen Menge

Säubern Sie die Klimaanlage nur mit nicht entzündlichen Putzmittel. Brennbare Produkte können Brände oder Verformungen verursachen.

VORSICHT!

Wenn die Klimaanlage gleichzeitig mit einem Heizstrahler oder anderen Heizgeräten in Gebrauch ist, lüften Sie den Raum gut durch, um einen mangelhafte Sauerstoffversorgung zu vermeiden.

Stellen Sie die Klimaanlage aus und nehmen Sie die Einheit, im Falle einer längeren Nichtbenutzung, von der Stromversorgung ab. Schalten Sie die Einheit ab und schließen Sie sie bei Gewitter komplett.

Stellen Sie sicher, dass das Kondenswasser ungehindert abfließen kann.

Bedienen Sie die Klimaanlage nicht mit feuchten Händen. Das kann zu Stromschlägen führen.

Benutzen Sie das Gerät für keine anderen als die vorgegebenen Zwecke.

Heben Sie die Außeneinheit nicht hoch und hängen Sie keine Objekte daran auf.

Vermeiden Sie die Klimaanlage über längere Zeiträume bei offenen Türen oder Fenstern sowie bei hoher Luftfeuchtigkeit zu benutzen.

MERKMALE UND FUNKTIONEN DER EINHEIT

1

KOMPONENTEN DER EINHEIT

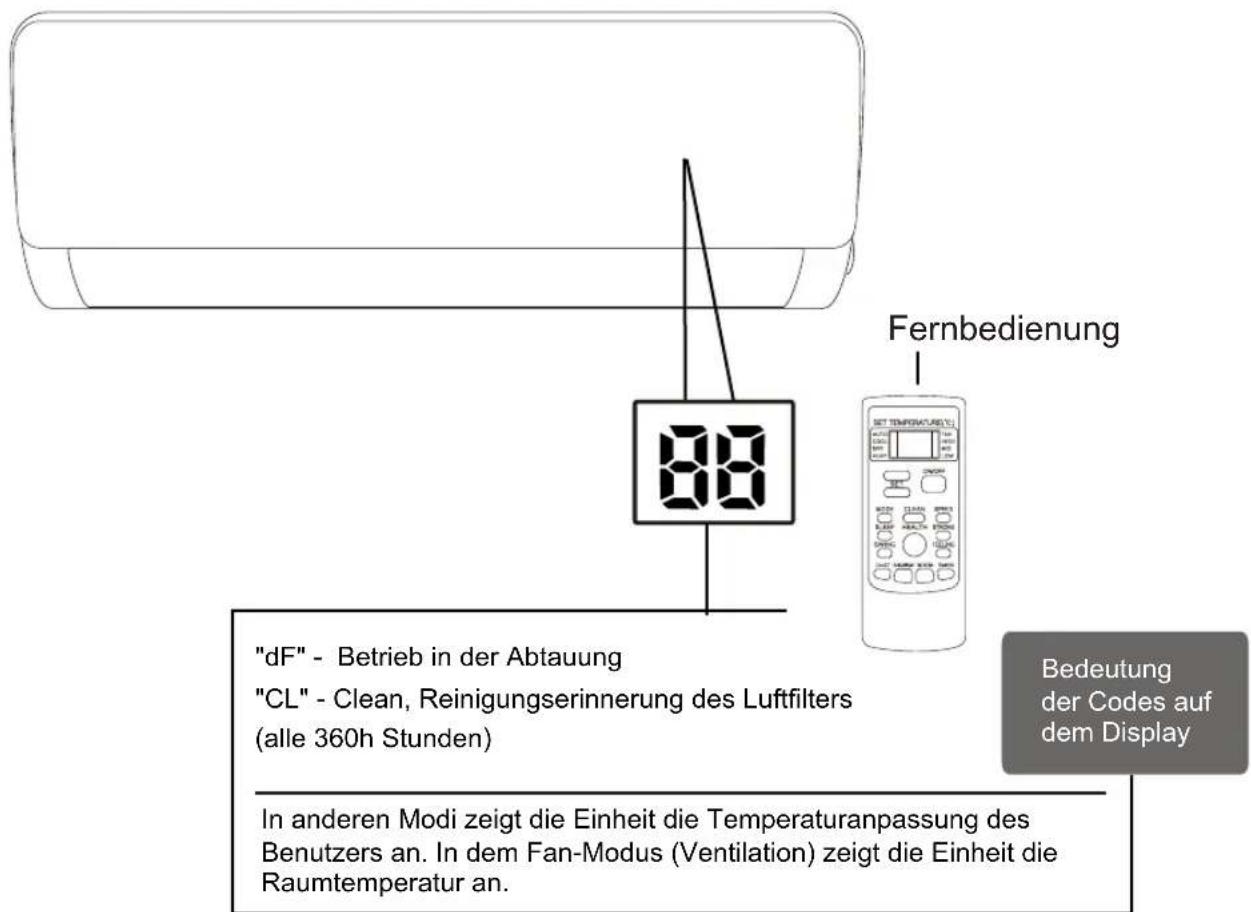

"dF" - Betrieb in der Abtauung "CL" - Clean, Reinigungserinnerung des Luftfilters (alle 360h Stunden) Bedeutung der Codes auf dem Display

Abb. 1.1

Eine ideale Leistung erreichen

Die optimale Leistung im COOL Modus (Kühlung), HEAT (Heizung) und DRY (Trocknen) wird bei folgenden Temperaturen erreicht: Wenn Ihre Klimaanlage außerhalb der Rahmenbedingungen läuft, schalten sich einige Schutzfunktionen zur Sicherheit ein und ihr Gerät wird nicht auf optimaler Leistung laufen.

	Kühlung	Heizung
Temperatur-auswahl	18°C ~ 32°C	0°C ~ 27°C
Außentemp-eratur	-10°C ~ 48°C	-15°C ~ 24°C

Um eine bessere Leistung ihres Gerätes zu erreichen, machen Sie folgendes:

• Halten Sie Türen und Fenster geschlossen.
• Drosseln Sie ihren Energieverbrauch, indem Sie die Timer-Funktion TIMER ON und TIMER OFF verwenden.
• Blockieren Sie nicht den Lufteingang oder Luftausgang frei.
• Inspizieren und reinigen Sie regelmäßig die Luftfilter.

Für genauere Erklärungen zu den einzelnen Funktionen, schlagen Sie Folgendes nach:

Andere Funktionen

• Automatischer Neustart

Wenn die Einheit vom Strom genommen wird, dann schaltet sie sich automatisch mit dem vorprogrammierten Einstellungen ein, sobald Sie wieder an den Strom angeschlossen wird.

- Anti-Schimmel (bei einigen Modellen)

Wird die Einheit aus den Modi COOL, AUTO (COOL) oder DRY abgeschaltet, dann läuft sie auf niedrigen Energieverbauch weiter, um das Kondenswasser zu trocknen und Schimmelbildung vorzubeugen.

- WIFI Kontrolle (ist bei dem Modell WIFI notwendig)

Die WIFI Kontrolle ermöglicht Ihnen eine Bedienung der Klimaanlage mit ihrem Handy oder einer WIFI Verbindung

- Funktion im Ruhemodus (bei einigen Modellen)

Wenn Sie die LED-Taste auf der Fernbedienung drücken, kann der Bildschirm auf der Inneneinheit ausgehen, und das Summen der Klimaanlage abgeschaltet werden, um eine angenehme, ruhige Raumatmosphäre zu schaffen.

ANMERKUNGEN ZU DEN ILLUSTRATIONEN

Alle Abbildungen dieses Handbuchs dienen zur Erklärung. Die reale Ansicht der Inneneinheit kann leicht von der Abbildung abweichen. Jedoch sind der Betrieb und die Funktionen dieselben.

• Einstellung der Luftströmung

Horizontale Einstellung der Luftströmung

Wenn die Einheit angeschaltet ist, drücken Sie die Taste SWING ‡, um die Richtung des Luftstromes festzulegen (horizontaler Winkel).

Vertikale Ausrichtung der Luftströmung

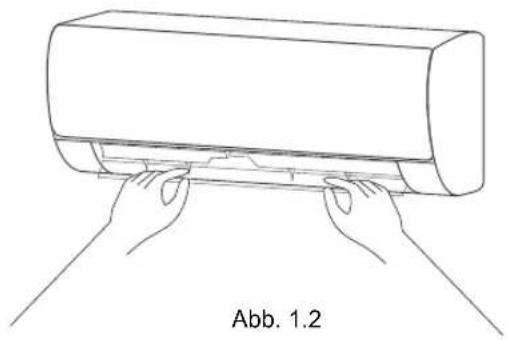

Der vertikale Winkel der Luftströmung muss manuell eingestellt werden. Hängen Sie die Deflektorstäbchen ein (siehe Abb. 1.2) und stellen Sie per Hand den gewünschten Winkel ein. Bei einigen Einheiten kann der horizontale Winkel des Luftstroms mithilfe der Fernbedienung eingestellt werden. Schlagen Sie bitte im Handbuch der Fernbedienung nach.

WINKEL DER LAMELLEN

Im Modus COOL oder DRY, bringen Sie die Lamelle nicht für einen längeren Zeitpunkt in eine zu vertikale Stelle. Das kann zur Kondensierung des Wassers auf den Lamellen führen, woraufhin Tropfen auf den Boden und die Möbel fallen können.

Wenn Sie die Option COOL oder HEAT benutzen, und die Lamellen in einem zu vertikalen Winkel laufen lassen, kann das die Leistung der Einheit beeinträchtigen, da sich der Luftstrom reduziert.

Bewegen Sie die Lamellen nicht mit der Hand. Das kann die Desynchronisierung der Lamellen verursachen. Sollte das passieren, schalten Sie die Einheit ab und lassen Sie sie ein paar Sekunden ausgeschaltet, bevor Sie sie wieder einschalten. Das wird die Lamellen wieder synchronisieren.

Vorsicht: Halten Sie die Lamellen nicht über längere Zeit in einem vertikalen Winkel. Das kann dazu führen, dass Kondenswassertropfen auf die Möbel gelangen.

VORSICHT!

Stecken Sie Ihre Finger nicht in das Gerät oder in die Nähe des Luftstromes der Einheit. Der Hochgeschwindigkeitsventilator der Einheit kann Schäden davontragen.

- Nachtmodus:

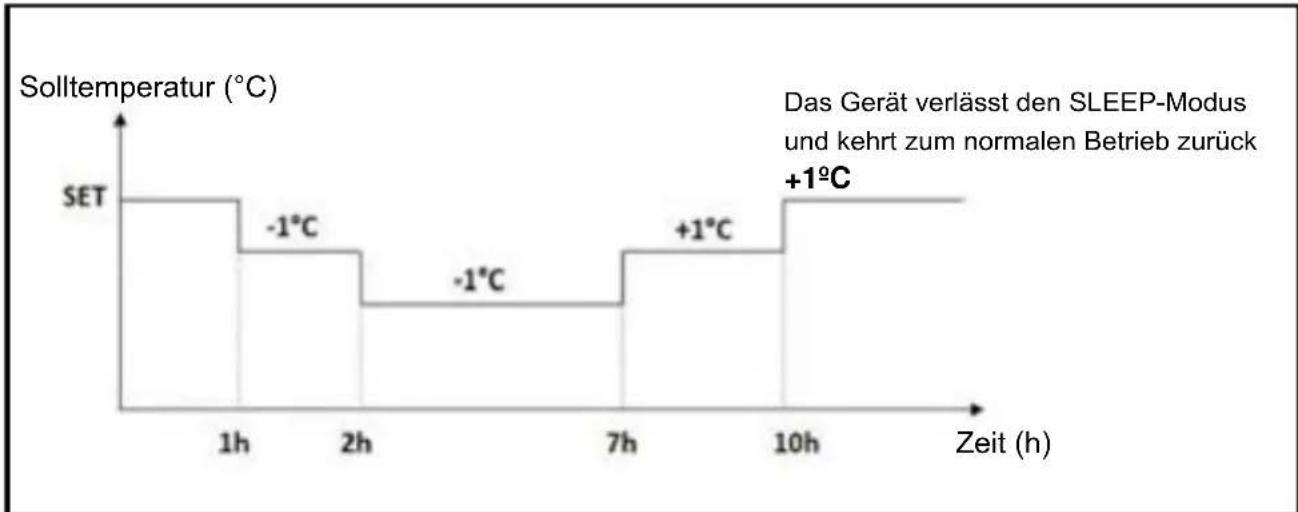

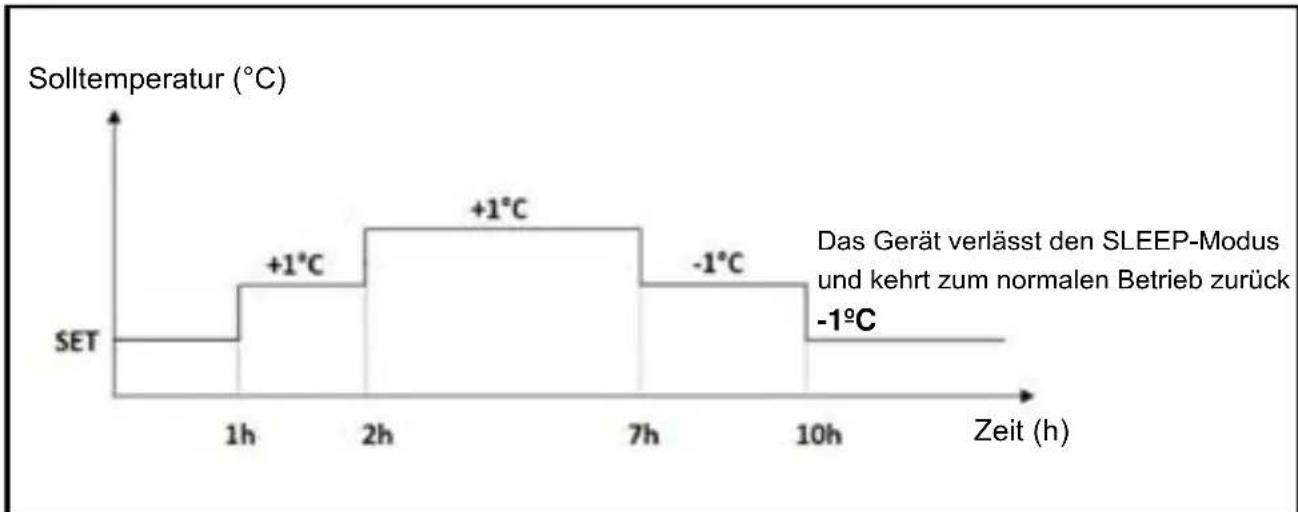

Der Nachtmodus SLEEP wird benutzt, um den Energieverbauch über Nacht einzudämmen (es ist nicht notwendig für das Wohlbefinden immer dieselben Temperaturen beizubehalten) Diese Funktion kann nur über die Fernbedienung aktiviert werden.

Drücken Sie die Taste SLEEP sobald Sie ins Bett gehen.

Anmerkung: Der Nachtmodus ist für die Modi FAN oder DRY verfügbar.

Kühlmodus

Abb. 1.3

Heizmodus

Abb. 1.4

MANUELLER BETRIEB

(Ohne Fernbedienung)

2

Wie man das Gerät ohne Fernbedienung bedient

Falls Ihre Fernbedienung nicht funktioniert, können Sie das Gerät mit der Taste MANUELLEN TASTE manuell bedienen, die sich auf der Inneneinheit befindet. Es ist anzumerken, dass die manuelle Bedienung langfristig nicht empfohlen wird und das Benutzen der Fernbedienung ratsam ist.

MANUELLE TASTE

1. Sie finden die TASTE MANUAL. Siehe die Abb. 2.1
2. Drücken Sie die TASTE MANUAL einmal zur Aktivierung FORCED AUTO

! VORSICHT!

Die Taste zur Bedienung per Hand dient nur zum Durchführen von Kontrollen oder im Notfall. Wir bitten Sie die Bedienung nur beim Verlust der Fernbedienung oder bei absoluter Notwendigkeit zu erwägen. Um zur normalen Einstellung zurückzukehren, gebrauchen Sie die Fernbedienung um die Einheit zu aktivieren.

Manuell Taste

Abb. 2.1

PFLEGE UND INSTANDHALTUNG

3

Säuberung der Inneneinheit

VOR DER SÄUBERUNG ODER DER INSTANDHALTUNG

SCHALTEN SIE DIE KLIMAANLAGE AUS UND SCHLIEßen SIE DEN STECKER VON DER STROMQUELLE AB.

VORSICHT!

Wenn die Einheit sehr dreckig ist, können Sie diese mit einem feuchten Lappen mit lauwarmen Wasser abwaschen.

Verwenden Sie keine chemischen Produkte oder Lappen mit chemischer Behandlung, um die Einheit zu reinigen.

Benutzen Sie kein Benzin, Lösungsmittel oder pulverartiges Reinigungsmittel oder andere Reiniger, um die Einheit zu reinigen, sonst kann es sein, dass der Lack splittert oder sich die Plastikabdeckung verformt.

Benutzen Sie kein Wasser, das über 40°C heiß ist, um das vordere Paneel zu säubern. Das kann dazu führen, dass sich die Steuerleiste verformt oder die Farbe ablöst.

Reinigung des Luftfilters

Eine verstopfte Klimaanlage kann die Kühlung reduzieren und gesundheitsschädigend sein. Stellen Sie sicher, den Filter einmal in zwei Wochen zu reinigen.

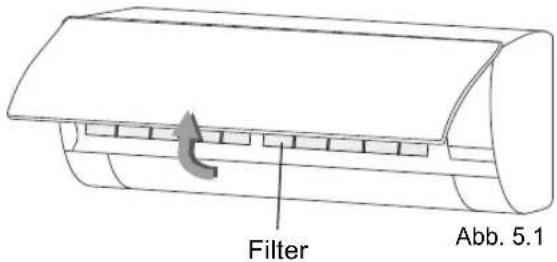

1. Machen Sie die vordere Steuertafel von der Inneneinheit ab. Der Luftfilter befindet sich unter dem oberen Lufteingang.

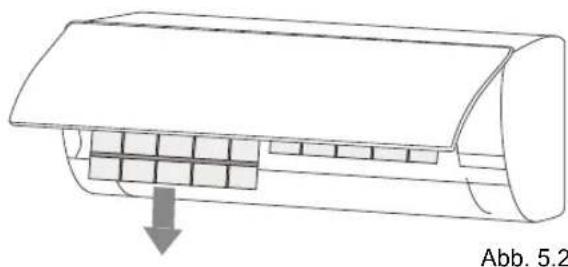

2. Hängen Sie den Spurkranz am Ende des Filters, heben Sie ihn hoch und ziehen ihn dann nach außen.
3. Nehmen Sie jetzt den Filter heraus.
4. Waschen Sie den großen Filter in lauwarmen Seifenwasser. Nehmen Sie nur leichtes Waschmittel.
5. Waschen Sie den Wasserfilter mit frischem Wasser, schütteln Sie ihn, um das Wasser herauszubekommen.
6. Trocknen Sie ihn an einem kühleren, trockenen Ort und setzen Sie ihn nicht direkter Sonneneinstrahlung aus.
7. Schließen Sie die vordere Steuertafel der Inneneinheit.

Filter Abb. 5.1

Bevor Sie den Filter einhängen oder reinigen, schalten Sie die Einheit aus und stecken Sie sie vom Strom ab.

Wenn Sie den Filter herausnehmen, berühren Sie nicht die Metallteile der Einheit. An den spitzen Metallteilen können Sie sich schneiden.

Benutzen Sie kein Wasser, um das Innere des Gerätes zu reinigen.

Das könnte die Isolierung zerstören und Stromschläge verursachen

Wenn Sie den Filter reinigen, setzen Sie ihn keiner direkten Sonneneinstrahlung aus. Dies könnte den Filter schrumpfen.

Anzeige der Filterreinigung

Nach einer Nutzungsdauer von 360 Stunden, wird auf dem Display der Inneneinheit „CL“ aufblinken. Die Anzeige dient als Erinnerung zur Filterreinigung.

Um die Erinnerung zurückzusetzen, drücken Sie, trennen Sie das Gerät für einige Sekunden von der Stromversorgung (mindestens 30 Sekunden) und drücken Sie dann 10 Mal die Taste GESUNDHEIT auf Ihrer Fernbedienung.

Um die Erinnerung 'CL' zu deaktivieren, drücken Sie nur 5 Mal die Taste GESUNDHEIT (nicht empfohlen).

VORSICHT!

Jede Art der Wartung, Reparatur und Säuberung der Außeneinheit muss von einem speziellen Techniker vorgenommen werden.

Instandhaltung - Längere Zeitabschnitte ohne Betrieb

Wenn Sie Ihre Klimaanlage über einen längeren Zeitraum ungenutzt lassen, machen Sie Folgendes:

Säuberung von allen Filtern

Schalten Sie die Funktion FAN ein bis die Einheit komplett trocken ist.

S chalten Sie die Einheit ab und ziehen Sie den Stecker.

Nehmen Sie die Batterien aus der Fernbedienung

Instandhaltung - Kurze Kontrolle zur Saison

Nach langer Zeit ohne Betrieb oder zu Beginn der Saison machen Sie Folgendes:

Kontrollieren Sie die beschädigten Kabel

Säubern Sie die Filter

Kontrolle auf Lecks Wechseln Sie die Batterien

Stellen Sie sicher, dass der Luftein- oder -ausgang nicht blockiert wird.

SICHERHEITSMAßNAHMEN

Für den Fall, dass IRGENDEINER der folgenden Bedingungen auftritt, schalten Sie die Anlage unverzüglich aus!

• Das Stromkabel ist beschädigt oder überhitzt.
• Es riecht angebrannt.
• Das Gerät macht laute und abnormale Geräusche.
• Die Sicherung brennt durch, der Stromkreisunterbrecher ist nass, es haben sich innerhalb der Einheit Teile gelöst oder es lösen sich Teile ab.

VERSUCHEN SIE DAS PROBLEM UNTER KEINEN UMSTÄNDEN SELBST ZU LÖSEN, SONDERN WENDEN SIE SICH SOFORT AN DEN VERTRAGSKUNDENSERVICE!

Häufige Probleme

Die folgenden Probleme sind Pannen und die Mehrheit brauchen keine Reparatur.

Problem	Mögliche Ursachen
Die Einheit geht beim Betätigen der Taste ON/OFF nicht an.	Ein Schutzmechanismus verhindert die Betätigung 3 Minuten lang nach dem Ausschalten der Einheit.
Die Einheit wechselt den Modus: COOL/HEAT in den Modus FAN	Die Einheit kann die Einstellung wechseln, um zu vermeiden, dass sich Eis innerhalb der Einheit ansammelt. Wenn Sie Temperatur anheben, wird die Einheit wieder im vorherigen Modus laufen.
	Die Temperatureinstellung wurde erreicht, bei der die Einheit den Kompressor ausschaltet. Die Einheit wird weiterhin funktionieren, wenn die Temp. wieder schwankt.
Aus der Inneneinheit kommt weißer Rauch.	In Feuchtgebieten, kommt es durch die Temperaturschwankung zwischen der Raumtemperatur und der Klimaanlage zur Nebelbildung.
Aus beiden Einheiten kommt weißer Rauch.	Wenn, nach dem Abtauen, die Einheit im HEAT (Heizungsbetrieb) eingeschaltet wird, kann die Einheit weißen Rauch ausstoßen, der durch den Abtauvorgang entsteht.
Die Inneneinheit macht Lärm	Es kann das Austreten von Luft zu hören sein, wenn die Lamellen wieder in die Ausgangsposition zurückgehen.
	Nachdem Sie die Einheit in den HEAT Modus gestellt haben, kann ein Zischen der Plastikkomponenten der Einheit vernommen werden, das durch die Ausdehnung und das Zusammenziehen verursacht wird.
Sowohl die Innen- als auch die Außeneinheit machen Lärm.	Beim Betrieb ertönt ein Pfeifen. Das ist normal und wird von dem Weg des Kühlgases von der Außen-zur Inneneinheit ausgelöst.
	Ein leises Pfeifen ertönt beim Ein- und Ausschalten der EinheitOder während des Abtauprozesses. Dieses Geräusch ist normal und wird durch das Anhalten oder den Richtungswechsel des Kühlgases verursacht.
	Zischen: Das normale Ausdehnen und Zusammenziehen der Plastik- oder Metallteile, das durch die Temperaturumschwünge verursacht wird.
Die Außeneinheit macht Lärm.	Die Einheit wird unterschiedliche Geräusche machen, je nach aktuellem Betrieb.
Staub kommt aus der gesamten Außen- und Inneneinheit.	Die Einheit kann nach langen Zeiträumen der Nichtbenutzung Staub angesetzt haben, deshalb kommt der Staub aus dem Gerät, sobald es wieder in Betrieb genommen wird. Das kann geändert werden, indem Sie die Einheit bei Nichtbenutzung abdecken.
Die Einheit verströmt einen unangenehmen Geruch.	Die Einheit kann den Geruch der Umgebung absorbieren. (wie Möbel, Küche, Zigarren, etc.) die beim Betrieb verteilt werden.
	Die angeschimmelten Filter müssen gereinigt werden.
Der Ventilator der Außeneinheit funktioniert nicht.	Während des Betriebs wird die Geschwindigkeit des Ventilators überwacht, um die Funktionsfähigkeit des Produkts zu verbessern.
Die Bedienung des Geräts ist fehlerhaft, unvorhersehbar oder die Einheit reagiert nicht.	Die Interferenz mit örtlichen Telefonmasten und Verstärkern kann Pannen auf dem Gerät verursachen. In diesem Fall versuchen Sie Folgendes:• Schließen Sie die Einheit von der Stromquelle ab und schließen Sie das Ganze wieder an.• Drücken Sie die Taste ON/OFF auf der Fernbedienung, um das Gerät wieder einzuschalten.

ANMERKUNG: Wenn das Problem weiterhin besteht, wenden Sie sich an den örtlichen Anbieter oder an den Kundenservice in Ihrer Nähe. Erklären Sie detailgetreu von dem Problem, das bei Ihrem Gerät aufgetreten ist und die Modellnummer.

Fehlerlokalisierung

Wenn Probleme auftreten, dann kontrollieren Sie folgende Punkte bevor Sie den Kundendienst informieren.

Problem	Mögliche Ursachen	Lösungen
Geringe Kühleistung	Die Temperaturregulierung kann höher als die Raumtemperatur liegen.	Geringe Temperaturregulierung
	Der Wärmeübertrager aus der Außen- und Inneneinheit ist schmutzig.	Reinigen Sie den betroffenen Wärmeübertrager
	Der Luftfilter ist verstopft	Holen Sie den Filter heraus und säubern Sie ihn nach der Anleitung.
	Der Luftein- oder -ausgang ist blockiert.	Schalten Sie die Einheit aus und beseitigen Sie Blockade und schalten Sie sie wieder ein.
	Türen und Fenster sind geöffnet.	Stellen Sie sicher, dass alle Türen und Fenster geschlossen sind während die Einheit in Betrieb ist.
	Es wird enorm heiß durch die Sonneneinstrahlung.	Schließen Sie die Fenster und Vorhänge bei großer Hitze oder Sonneneinstrahlung.
	Viele Hitzequellen sind in einem Raum ( viele Leute, Computer, Geräte, etc.)	Verringern Sie die Wärmequellen im Raum.
	Wenig Kühlmittel durch Lecks oder Verschleiß	Kontrollieren Sie auf Lecks, reparieren Sie diese und Laden Sie das Kühlmittel, wenn nötig, auf.
	Die Funktion SILENT (Ruhe) Modus ist aktiviert	Die Funktion SILENT, kann die Leistung des Geräts einschränken, wenn Sie die Frequenz des Betriebsablaufs reduzieren. Schalten Sie den SILENT aus.

Problem	Mögliche Ursachen	Lösungen
Die Einheit reagiert nicht	Keine Stromzufuhr	Warten Sie einen Augenblick, bis die Stromversorgung wieder hergestellt ist.
	Die Einheit ist ausgeschaltet.	Schalten Sie den Nothaltschalter ein.
	Die Sicherung ist durchgebrannt.	Tauschen Sie die Sicherung aus.
	Die Batterien der Fernbedienung sind leer.	Tauschen sie die Batterien aus.
	Es hat sich der dreiminütige Schutz des Kompressors eingeschaltet.	Warten Sie drei Minuten bis Sie die Einheit wieder einschalten.
	Die Zeitschaltuhr ist aktiviert.	Schalten Sie die Zeitschaltuhr aus.
Die Einheit schaltet sich oft ein oder aus.	Es ist sehr wenig Kühlmittel im System.	Kontrollieren Sie auf Lecks und speisen Sie das Kühlmittel wieder ins System ein.
	Luft oder Feuchtigkeit ist ins System gelangt.	Lüften Sie das System und speisen Sie erneut Kühlmittel ein.
	Der Kompressor ist kaputt.	Tauschen Sie den Kompressor aus.
	Die Spannung ist sehr hoch oder sehr niedrig.	Überprüfen Sie die Anlage umgehend.
Geringe Heizleistung	Die Außentemperatur liegt unter 7°C. (44.5°F)	Verwenden Sie zusätzliche Heizungen.
	Kaltluft kommt durch Türen und Fenster herein.	Stellen Sie sicher, dass alle Türen und Fenster geschlossen sind während die Einheit in Betrieb ist.
	Wenig Kühlmittel durch Lecks oder Verschleiß.	Kontrollieren Sie auf Lecks, reparieren Sie diese und speisen Sie das Kühlmittel wieder ins System ein.
Die Anzeigen blinken weiterhin.	Die Einheit kann aufhören zu funktionieren oder mit Sicherheit weiterlaufen. Wenn die Anzeige weiterhin blinkt und eine Fehlermeldung angezeigt wird, warten Sie etwa 10 Minuten. Das Problem kann sich von allein lösen.Andernfalls, Ziehen Sie den Stecker der Einheit und schließen Sie sie wieder an. Schalten Sie die Einheit ein.Wenn das Problem weiterhin besteht, schließen Sie die Einheit ab und wenden Sie sich an den örtlichen Anbieter oder an den Kundenservice in Ihrer Nähe.
Fehlermeldungen auf dem Bildschirm der Inneneinheit.• E0, E1, E2...• P1, P2, P3...• F1, F2, F3...

ANMERKUNG: Falls das Problem nach den Kontrollen weiterbesteht, schalten Sie die Einheit unmittelbar aus und kontaktieren Sie den Kundendienst.

Fehlercodes

Fehlercode Lampe "COOLING": Lampe "HEATING": Lampe "TIMER": Beschreibung
E1P1 BlinkerPFehler von Zimmertemperatursensors der Inneneinheit
E2P2 BlinkerPFehler von Rohrtemperatursensors der Außeneinheit
E3P3 BlinkerPFehler von Rohrtemperatursensors der Inneneinheit
E4/FbP4 BlinkerPlinneneinheit Lüfterfehler oder Problem bei der Platine
E5/5EP5 BlinkerPKommunikationsfehler zwischen Innen- und Außeneinheit
E8P8 BlinkerPKommunikationsfehler zwischen der Inneneinheit und der Anzeigetafel
F0P11 BlinkenPAußeneinheit Lüfterfehler oder Problem bei der Platine
F2P2 BlinkenPFehler des PFC-Moduls Außeneinheit
F3P3 BlinkenPFehler beim Start des Kompressors
F4P4 BlinkenPFehler von Auslasstemperatur-Sensors der Außeneinheit
F5P5 Blinken				Temperaturschutz im Kompressorgehäuse / Kompressorgehäuse-Temperatursensorfehler
F6P6 BlinkenPFehler des Umgebungstemperatursensors der Außeneinheit
F7P7 BlinkenPSpannungsschutz (oben / unten)
F8P8 Blinken				Kommunikationsfehler zwischen Platten der Außeneinheit (zwischen Hauptgerät und Inverter)
F9P9 BlinkenPAußeneinheit EEPROM Fehler
FA			10 BlinkenPFehler von Ansaugtemperatursensors der Außeneinheit
F1			1 Blinker	Fehler des IPM-Moduls (Inverter) Außeneinheit
L0				Niederspannungsschutz
L1 / L2 / L3 / L4				Kompressorfehler
L5 / L6				Fehler des PFC-Moduls Außeneinheit
L7 / LC				Schutz durch Abweichung AD: PFC-Modul Fehler
L8				Gleichgewichtsstörung der Kompressorphasen: Antriebsfehler
L9				Fehler von Temperatursensor des Inverter Moduls im Außeneinheit.
LA				Fehler beim Start des Kompressors
Ld / LE / LF / LH				Netzschutz des Gleichstroms
P2 / PE			5 BlinkenPHochspannungsschalterschutz / Spannungsschalterfehler
P3		6 Blinken		Hochspannungsschalterschutz / Ölleckschutz im Kompressor
P4P4 BlinkenPSchutz gegen Verstopfung des Kältemittelkreislaufs
P5P5 BlinkenPSchutz gegen Verstopfung in der Entladungsrohre des Kompressors
P6P6 BlinkenPHochtemperaturschutz in der Inneneinheit in der Heizung
P7P7 BlinkenPFrostschutz
P8 / E0	8 BlinkenPÜberstromschutz in der Außeneinheit

RICHTLINIEN ZUR ENTSORGUNG

5

Dieses Gerät beinhaltet Kühlmittel und anderes potentielles Gefahrgut. Um das Gerät zu entsorgen, sieht die Gesetzgebung Rücknahmesysteme und Behandlung von benutzten Geräten vor.

Entsorgen Sie dieses Produkt nicht zusammen mit gewöhnlichem Abfall und anderen, nicht klassifizierten Haushaltsabfällen.

Wenn Sie die Einheit entsorgen, haben Sie folgende Möglichkeiten:

• Entsorgen Sie das Gerät an den örtlichen Sammelstellen der Gemeinde zur Entsorgung von Elektro-Schrott.
• Durch den Kauf eines neuen Gerätes kann der Verkäufer sein gebrauchtes Gerät kostenlos abholen lassen.
• Der Hersteller erlaubt eine kostenlose Rücknahme des gebrauchten Gerätes.
• Verkaufen Sie das Gerät an einen zertifizierten Metallhändler.

Besondere Anmerkungen

Durch die Entsorgung dieses Gerätes im Wald oder in der Natur setzen Sie Ihre Gesundheit aufs Spiel und schädigen die Umwelt. Lassen Sie kein Gefahrgut der Einheit ins Grundwasser oder andere Naturgewässer oder die Kanalisation laufen.

Handbuch zur Fernbedienung

1 Technische daten......253
2 Tasten funktionen ....254
3 Betrieb 258

Pure concentric arc lines without any text, numbers, or symbols

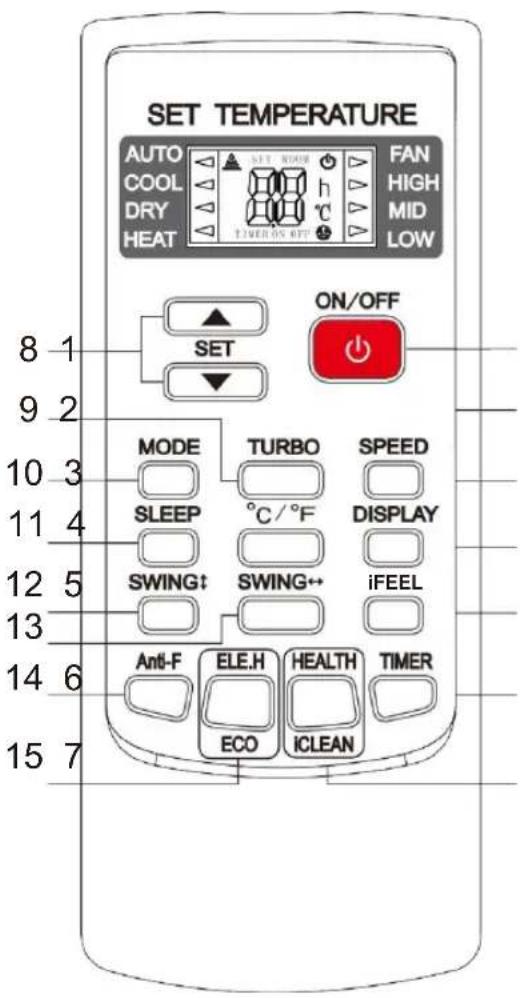

SET TEMPERATURE(°C) AUTO SOCK DRY HEAT PAN HUGH MID ON/OFF SET MODE CLEAN SPEED SLEEP HEALTH STICKS SATNO RED BIG OUT NOOR STEM TIMER

4 Siecherheitsmaßnahmen .....260
5 Batteriewechsel......261

Modell	YKR-H
Nennspannung	3.0 V (AAA-Batterie x 2)
Reichweite des Signalempfangs	8 m
Umgebung	-5°C bis 60°C

HINWEIS:

• Das Design der Knöpfe basiert auf einem Standardmodell und kann leicht von dem gekauften Modell abweichen, es gilt die tatsächliche Form.
• Die Fernbedienung führt alle beschriebenen Funktionen aus. Wenn das Gerät nicht über diese Funktion verfügt, wird der entsprechende Vorgang nicht ausgeführt, wenn die entsprechende Taste auf der Fernbedienung gedrückt wird.
• Bei wesentlichen Unterschieden zwischen der Abbildung der Fernbedienung und dem "Benutzerhandbuch" in der Beschreibung der Funktion ist die Beschreibung im "Benutzerhandbuch" maßgebend.

SET TEMPERATURE AUTO COOL DRY HEAT FAN HIGH MID LOW ON/OFF SET ON/OFF MODE TURBO SPEED SLEEP °C/°F DISPLAY SWING↑ SWING↔ iFEEL Anti-F ELE.H HEALTH TIMER ECO ICLEAN 8 1 9 2 10 3 11 4 12 5 13 14 6 15 7

Hinweis:

Das

Fernbedienungsdisplay zeigt alle Symbole während des Einschaltens an und in der restlichen Zeit werden nur die Symbole für den aktuellen Betrieb angezeigt.

1. ON/OFF (Ein/Aus):

* Drücken Sie diese Taste, um das Gerät ein- oder auszuschalten.
* Dadurch werden die vorhandenen Timer- und SLEEP (Nachtmodus)-Einstellungen gelöscht.

2. °C/°F (Auswahl der Temperatureinheit)

* Drücken Sie diese Taste, um die Temperaturanzeige auf Fahrenheit einzustellen, die standardmäßig in Celsius angezeigt wird.

Das Celsius-Symbol "0C" erscheint nicht auf dem LCD-Bildschirm.

* Drücken Sie diese Taste erneut, um die Temperaturanzeige wieder auf Celsius zu stellen. Hinweis: Die Temperaturanzeige in Fahrenheit ist für einige Modelle nicht verfügbar. Wenn die Temperatur auf der Fernbedienung in Fahrenheit angezeigt wird, kann sie auf dem Gerät in Celsius angegeben werden, der Betrieb wird dadurch nicht beeinträchtigt.

3. SPEED (Ventilatorgeschwindigkeit)

* Drücken Sie diese Taste, um die Lüfterdrehzahl wie folgt zu wählen:

$$ \mathrm{Low} \rightarrow \mathrm{Mid} \rightarrow \mathrm{High} \rightarrow \mathrm{Auto} $$

Hinweis: 1. Die AUTO-Luftgeschwindigkeit ist im FAN-Modus nicht verfügbar.

1. Der automatische Lüftermodus wird gewählt, wenn keine Drehzahl gewählt ist (H / M / L)

4. ANZEIGE (Bildschirm)

* Drücken Sie diese Taste, um die Anzeige ein- oder auszuschalten. Dies ist für Benutzer gedacht, die nicht mit eingeschalteter Hintergrundbeleuchtung des Geräts schlafen möchten.

5. iFEEL

* Drücken Sie diese Taste, so dass das Gerät als Referenz die Umgebungstemperatur gemäß dem Messwert der Fernbedienung anstelle des Sensors des Geräts selbst nimmt.

6. TIMER (Zeitschaltuhr)

* Bei eingeschaltetem Gerät drücken Sie diese Taste, um den Timer auf AUS zu stellen, oder wenn er ausgeschaltet ist, um den Timer auf EIN zu stellen.

* Drücken Sie diese Taste einmal, "ON(OFF)" blinkt. Drücken Sie "▲" oder "▼", um die Anzahl der Stunden einzustellen, in denen sich das Gerät ein- oder ausschaltet, mit einem Intervall von 0,5 Stunden bei weniger als 10 Stunden oder 1 Stunde bei mehr als 10 Stunden und einem Bereich von 0,5 - 24 Stunden.

* Drücken Sie sie erneut, um die Einstellung zu bestätigen, das "ON (OFF)" hört auf zu blinken.

* Wenn der Timer-Knopf länger als 10 Sekunden, nachdem "ON (OFF)" zu blinken beginnt, nicht gedrückt wird, wird die Timer-Einstellung verlassen.

* Wenn eine Timer-Einstellung bestätigt wird, wird sie durch erneutes Drücken dieser Taste gelöscht. Hinweis: Wenn ein Einschalttimer eingestellt ist, sind alle Funktionstasten gültig, und wenn die Einschaltzeit eingestellt ist, arbeitet das Gerät wie voreingestellt (außer "SLEEP", "DISPLAY" und "iFEEL").

7. Diese Taste hat zwei Funktionen.

a. HEALTH (für dieses Modell nicht verfügbar)

* Drücken Sie diese Taste bei eingeschaltetem Gerät, um gesundheitsbezogene Funktionen wie den Ionisator zu aktivieren, je nach der tatsächlichen Konfiguration des jeweiligen Modells.
* Drücken Sie diese Taste erneut, um die Funktion HEALTH (Gesundheit) auszuschalten. b. iCLEAN (Selbstreinigend)
* Drücken Sie diese Taste bei ausgeschaltetem Gerät, auf der Fernbedienung wird "CL" angezeigt, und das Gerät reinigt und trocknet den Staub automatisch vom Verdampfer zur besseren Kühlung und Heizung.
* Die iCLEAN-Funktion funktioniert für ca. 30 Minuten. Wenn das Gerät mit der Fernbedienung eingeschaltet wird oder diese Taste erneut gedrückt wird, wird iCLEAN deaktiviert.

8. ▲ oder ▼ (Einstellung)

* Jedes Mal, wenn Sie "▲" drücken, erhöht sich die Temperatureinstellung um 1 °C und jedes Mal, wenn Sie "▼" drücken, verringert sie sich um 1 °C.
* Wenn die Fernbedienung vom Typ YKR-H/101E oder YKR-H/102E ist, beträgt der Einstelltemperaturbereich 16 °C bis 32 °C (60 °F bis 90 °F).

Hinweis: Die Temperatur kann im AUTO- oder FAN-Modus nicht eingestellt werden, so dass diese beiden Tasten nicht funktionieren.

9. TURBO

* Drücken Sie diese Taste nur im Modus COOL (KÜHLEN) oder HEAT (HEIZEN), um TURBO ein- oder auszuschalten und das Kühlen oder Heizen zu beschleunigen.
* Wenn TURBO eingeschaltet ist (ON), ist die Luftgeschwindigkeit HIGH (HOCH).
* Wenn der TURBO ausgeschaltet ist (OFF), wird die Luftgeschwindigkeit auf den vorherigen Zustand zurückgesetzt.

10. MODE (Betriebsmodus)

* Wenn Sie diese Taste drücken, können Sie die Betriebsmodus wie folgt wählen:

(AUTOMAT.)→(KÜHLUNG)→(TROCKNUNG)→(HEIZUNG)→(ENTLÜFT.)

AUTO

COOL

DRY

HEAT

FAN

11. SLEEP (Nachtmodus)

*Drücken Sie diese Taste, um in den Nachtmodus zu gelangen. Das Gerät arbeitet 10 Stunden lang in diesem Modus und kehrt dann zum vorherigen Zustand zurück.

Hinweis: 1. Die SLEEP-Funktion kann im FAN-Modus nicht aktiviert werden. 2. Informationen über den Nachtmodus finden Sie im Benutzerhandbuch.

12. SWING (Oszillation)

* Drücken Sie diese Taste, um die Auf-/Abbewegung zu aktivieren, und drücken Sie sie erneut, um die Position der Oszillation einzustellen.

13. SWING (Diese Taste hat bei diesem Modell keine Funktion)

* Drücken Sie diese Taste, um die Links/Rechts-Oszillation zu aktivieren, und drücken Sie sie erneut, um die Position die Lamellen festzulegen.

14. Anti-F (Anti-Schimmel)

* Anti-F funktioniert, wenn das Gerät mit der Fernbedienung im Modus KÜHLEN, TROCKEN oder AUTO ausgeschaltet wird. Wenn das Gerät aktiviert ist, läuft es im HEAT (Heizmodus), wobei der Innenlüfter 3 Minuten lang mit einem niedrigen Volumenstrom läuft, bevor er abgeschaltet wird, um Feuchtigkeit aus dem Inneren des Verdampfers zu entfernen und so den schlechten Schimmelgeruch zu vermeiden.

* Diese Funktion ist werkseitig nicht eingestellt. Sie können die Funktion jederzeit wie folgt setzen oder abbrechen: Richten Sie bei ausgeschaltetem Gerät und ausgeschalteter Fernbedienung die Fernbedienung auf das Gerät und drücken Sie die "Anti-F"-Taste einmal, der Summer ertönt nach 5-maligem Drücken 5-mal und zeigt damit an, dass diese Funktion aktiviert ist. Einmal eingestellt, bleibt diese Funktion gültig, außer wenn das Gerät ausgeschaltet wird oder bis zum Abbruch.

* Um das "Anti-F" aufzuheben:

1. Schalten Sie das Gerät aus.
2. Richten Sie die Fernbedienung bei ausgeschaltetem (OFF) Gerät und ausgeschalteter Fernbedienung auf das Gerät und drücken Sie diese Taste einmal, der Summer ertönt nach 5-maligem Drücken 3-mal und zeigt damit an, dass diese Funktion aufgehoben ist. Hinweis:

* Wenn "Anti-F" aktiviert ist, ist es ratsam, das Gerät nicht wieder einzuschalten, bevor es vollständig ausgeschaltet ist.

*Die "Anti-F"-Funktion ist ungültig, wenn der Sleep-Timer eingestellt ist.

15. Diese Taste hat zwei Funktionen (Diese Taste hat bei diesem Modell keine Funktion)

a. ELE.H (Optional)

* Durch Drücken dieser Taste im HEAT-Modus wird die elektrische Heizung ein-/ausgeschaltet.

b. ECO (Optional)

* Wenn diese Taste im COOL-Modus gedrückt wird, wechselt das Gerät in den ECO-Modus mit dem niedrigsten Stromverbrauch und wird 8 Stunden später automatisch beendet.

* Wenn Sie den Modus wechseln oder die Fernbedienung ausschalten, wird die ECO-Funktion automatisch deaktiviert.

Automatischer Modus (AUTO)

1. Drücken Sie die Taste "MODE", um den automatischen Betriebsmodus auszuwählen.
2. Drücken Sie die "SPEED"-Taste (Geschwindigkeit), Sie können die
   Lüftergeschwindigkeit zwischen LOW, MEDIUM, HIGH, AUTOMATIC wählen.
3. Drücken Sie die Taste "ON/OFF", um das Klimagerät einzuschalten.
4. Drücken Sie erneut die Taste "ON/OFF", um die Klimaanlage auszuschalten.

Hinweis: 1. Im Automatikbetrieb sind die Temperatureinstellungen nicht wirksam.

1. Im Automatikbetrieb beurteilt das Gerät nach 20 Sekunden nach dem Fahrbefehl den einzugebenden Modus in Abhängigkeit von der Innen- und Außentemperatur wie folgt:

2. Wenn die Außentemperatur über 30 °C liegt, arbeitet er im "COOL"-Modus mit einer eingestellten Temperatur von 25 °C).

3. Wenn die Außentemperatur unter 30 °C liegt:

① Wenn die Innentemperatur über 26 °C liegt, arbeitet er im "COOL"-Modus mit einer eingestellten Temperatur von 25 °C).

② Wenn die Innentemperatur unter 19 °C liegt, arbeitet das Gerät im "HEAT"-Modus (Heizung) mit einer eingestellten Temperatur von 20 °C).

③ Wenn die Innentemperatur zwischen 22 °C (im Modus "HEIZEN" gibt es eine Differenz von -3 °C) und 26 °C liegt, behält es den ursprünglichen Modus für 20 min bei, d.h. wenn das Gerät im Modus "KÜHLEN" starten und in den Automatikmodus wechseln, bleibt es für 20 Min. im Modus "KÜHLEN" und beurteilt dann, ob in den Modus "HEIZEN" gewechselt werden soll, und wenn es im "HEAT"-Modus starten und in den Automatik-Modus wechseln, bleibt das Gerät für 20 Min. im "HEAT"-Modus und beurteilt dann, ob auf "COOL" umgeschaltet werden soll, wenn Sie direkt im Automatik-Modus starten, arbeitet das Gerät im "FAN"-Modus.

Modus KÜHLEN / HEIZEN (COOL/HEAT)

1. Drücken Sie die Taste "MODE" und wählen Sie den Betriebsmodus: "COOL" (KÜHLEN) oder "HEAT" (HEIZEN).
2. Durch Drücken der Tasten "▲" oder "▼" können Sie die Temperatur einstellen, die Anzeige ändert sich, wenn Sie die Taste drücken.
3. Drücken Sie die "SPEED"-Taste (Geschwindigkeit), Sie können die Lüftergeschwindigkeit zwischen LOW, MEDIUM, HIGH, AUTOMATIC wählen.
4. Drücken Sie die Taste "ON/OFF", um das Klimagerät einzuschalten.
5. Drücken Sie erneut die Taste "ON/OFF", um die Klimaanlage auszuschalten.

Modus Belüftung (FAN)

1. Drücken Sie die Taste "MODE", um den Lüftungsmodus auszuwählen.
2. Durch Drücken der "SPEED"-Taste (Geschwindigkeit) können Sie die Lüftergeschwindigkeit zwischen LOW, MEDIUM, HIGH wählen.
3. Drücken Sie die Taste "ON/OFF", um das Klimagerät einzuschalten.
4. Drücken Sie erneut die Taste "ON/OFF", um die Klimaanlage auszuschalten.
   Hinweis: 1. Im Beatmungsmodus sind die Temperatureinstellungen nicht wirksam und die AUTOMATISCHE Geschwindigkeit kann nicht eingestellt werden.

Modus Trocknung (DRY)

1. Drücken Sie die Taste "MODE", um den Trocknungsmodus einzustellen.
2. Durch Drücken der Tasten "▲" oder "▼" können Sie die Temperatur einstellen, die auf dem Bildschirm angezeigt wird.
3. Drücken Sie die "SPEED"-Taste, Sie können die Lüftergeschwindigkeit zwischen LOW, MEDIUM, HIGH, AUTOMATIC wählen.
4. Drücken Sie die Taste "ON/OFF", um das Klimagerät einzuschalten.
5. Drücken Sie erneut die Taste "ON/OFF", um die Klimaanlage auszuschalten.

Hintergrundbeleuchtung (nur für Fernbedienungen mit solcher Funktion Modell YKR-H / 101E)

Die Fernbedienung hat eine Hintergrundbeleuchtung, die durch Drücken einer beliebigen Taste eingeschaltet werden kann, um die Bedienung im Dunkeln zu erleichtern. Die Hintergrundbeleuchtung schaltet sich automatisch aus, wenn innerhalb von 10 Sekunden keine Operation durchgeführt wird.

SICHERHEITSMAßNAHMEN

4

• Bevor Sie die Fernbedienung zum ersten Mal benutzen, legen Sie die Batterien ein und vergewissern Sie sich, dass die Pole "+" und "-" in der richtigen Position sind.
• Vergewissern Sie sich, dass die Fernbedienung auf den Signalempfangseingang gerichtet ist und dass sich innerhalb eines Abstands von 8 m keine Hindernisse befinden.
• Lassen Sie die Fernbedienung nicht fallen und ziehen Sie nicht kräftig daran.
• Lassen Sie keine Flüssigkeit in die Fernbedienung eindringen.
• Setzen Sie die Fernbedienung nicht direktem Sonnenlicht oder übermäßiger Hitze aus.
• Wenn die Fernbedienung nicht normal funktioniert, entfernen Sie die Batterien für 30 Sekunden, bevor Sie sie austauschen. Wenn das nicht funktioniert, tauschen Sie die Batterien aus.
• Beim Auswechseln der Batterien dürfen keine neuen und gebrauchten Batterien gemischt oder verschiedene Batterietypen eingesetzt werden, die einen Ausfall der Fernbedienung verursachen könnten.
• Wenn die Fernbedienung über einen längeren Zeitraum nicht benutzt werden soll, entfernen Sie zuerst die Batterien, damit ein Auslaufen der Batterien die Fernbedienung nicht beschädigt.
• Entsorgen Sie verbrauchte Batterien ordnungsgemäß.

Hinweis:

1. Dies ist eine Universal-Fernbedienung, die alle Tastenfunktionen bietet. Bitte haben Sie Verständnis dafür, dass einige der Knöpfe je nach gekaufter Klimaanlage möglicherweise nicht funktionieren. (Wenn eine bestimmte Funktion in der Klimaanlage nicht zur Verfügung steht, wird beim Drücken der entsprechenden Taste einfach keine Antwort gegeben)

BATTERIEWECHSEL

5

1. Schieben Sie die Abdeckung in der durch die Pfeilspitze angezeigten Richtung auf.

2. Legen Sie zwei neue Batterien (AAA) ein und setzen Sie die Batterien entsprechend der entsprechenden elektrischen Pole (+ und -) ein.

3. Setzen Sie den Deckel wieder auf.

1. Überprüfungen des Arbeitsbereichs

Bevor die Arbeit an den Systemen, die brennbare Kühlmittel beinhalten, beginnt, sind Sicherheitskontrollen erforderlich, um zu gewährleisten, dass die Brandgefahr minimiert ist. Folgende Sicherungsmaßnahmen müssen vor dem Ausüben der Arbeit befolgt werden, um das Kühlsystem zu reparieren.

2. Vorgehensweise

Die Arbeit muss unter strengen Sicherheitskontrollen durchgeführt werden, sodass die Gefahr von brennbaren Gasen oder Dämpfen, die während der Arbeiten entstehen können, minimiert wird.

3. Allgemeiner Arbeitsbereich

Das gesamte Wartungspersonal und alle, die in diesem Bereich arbeiten, müssen die bestimmten Arbeitsvorgänge kennen. Man sollte vermeiden, in engen Räumen zu arbeiten. Die Umgebung um den Arbeitsbereich muss abgeriegelt sein. Vergewissern Sie sich, dass die Umgebungsbedingungen sicher sind und behalten sie das brennbare Material im Auge.

4. Überprüfen Sie, ob Kühlmittel vorhanden ist.

Die Umgebung muss mit einem geeigneten Detektor für Kühlmittel vor und während des Betriebs überprüft werden, um sicherzustellen, dass keine Brandgefahr besteht.

Vergewissern Sie sich, dass der verwendete Detektor mit brennbaren Kühlmitteln kompatibel ist, z.B. ohne Funken, gut versiegelt und sicher.

5. Ausstattung mit Feuerlöschern

Wenn Kühlungsarbeiten am Gerät oder an seinen Bestandteilen verrichtet werden, muss ein Feuerlöscher zur Verfügung stehen. Halten Sie einen CO_2 Trockenpulver-Feuerlöscher neben der Ladefläche bereit.

6. Keine Zündquellen

Jeder Person, die am Kühlungssystem mit brennbaren Kühlmitteln Arbeiten ausführt, ist es untersagt, mit jeglichen brand- oder explosionsgefährlichen Zündquellen zu hantieren. Alle mögliche Zündquellen, das Zigarettenrauchen miteingeschlossen, müssen einen vernünftigen Abstand zum Ort der Installierung, Reparatur, Entnahme oder Entsorgung des Geräts einhalten, während dieses das brennbare Kühlmittel beinhaltet, welches entströmen könnte. Vergewissern Sie sich, dass die Umgebung um das Gerät vor dem Verrichten der Arbeiten überprüft wurde, um die Brandgefahr zu verhindern. Es müssen „Nicht rauchen“ - Schilder aufgestellt werden.

7. Belüfteter Bereich

Vergewissern Sie sich, dass der Bereich offen und gut belüftet ist, bevor Sie mit den Arbeiten am Kühlsystem oder an einem anderen System beginnen. Während der Arbeit muss die Umgebung stets gut belüftet sein. Die Lüftung muss alle Kühlmittellecks auf sichere Art und Weise verwehen und vorzugsweise das Gas aus dem Raum nach außen stoßen.

8. Untersuchungen am Kühlgerät

Sollten elektrische Komponenten verändert werden, dürfen diese nur die dafür vorgesehenen sein. Es müssen die Wartung- und Betriebsanleitungen des Herstellers stets befolgt werden. Im Zweifelsfall wenden Sie sich an die technische Abteilung des Herstellers, um Hilfeleistung zu erhalten. Folgende Untersuchungen sollten bei den Geräten mit brennbaren Kühlmitteln durchgeführt werden:

• Die elektrische Ladung entspricht der Ablagegröße, in welcher die Teile angebracht werden.
• Der Ventilator und die Auslässe funktionieren richtig und sind nicht blockiert.
• Wird ein indirekter Kühlmittelkreislauf verwendet, muss der Sekundärkreislauf auf Kühlmittel untersucht werden. Die Etikette am Gerät müssen weiterhin sichtbar und lesbar sein.
• Die unleserlichen Etikette müssen ausgebessert werden.
• Das Kühlmittelrohr oder die Komponenten müssen in einer Position angebracht werden, an der sie keiner Substanz ausgesetzt sind, die kühlmittelbeinhaltende Bestandteile beschädigen könnte, es sei denn die Komponenten bestehen aus Materialien, die gegen Korrosion widerstandsfähig sind oder verfügen über einen Schutz gegen jene.

9. Untersuchungen der elektrischen Geräte

Die Reparatur und Wartung der elektrischen Komponenten müssen Sicherheitsuntersuchungen, sowie Untersuchungen der Komponenten beinhalten. Sollten Störungen auftreten, die die Sicherheit gefährden könnten, darf keine elektrische Versorgung an den Kreislauf angeschlossen werden, bis der Fehler behoben ist. Wenn das Gerät nicht unmittelbar repariert werden kann und es weiterhin in Betrieb sein muss, kann man eine vorläufige geeignete Lösung anwenden. Der Besitzer muss über die Betriebsstörung informiert werden, sodass alle Personen Bescheid wissen.

Die vorherigen Sicherheitsuntersuchungen müssen Folgendes beinhalten:

• Die Kondensatoren sind entladen: dies muss auf eine sichere Art und Weise erfolgen, um Funken zu vermeiden.
• Achten Sie darauf, dass weder elektrische Bestandteile noch Kabel gibt, die während der Kühlmittelladung, -rückgewinnung oder -säuberung freigelegt sind.
• Vergewissern Sie sich, dass Kontinuität der Erdverbindung vorhanden ist.

10. Reparatur versiegelter Komponenten

10.1 Bei der Reparatur der versiegelten Bestandteile müssen alle Anschlüsse des vorherigen Gerätes abgetrennt werden, bevor man die Deckel oder Abdeckungen entfernt. Wenn es unbedingt notwendig ist, die elektrische Versorgung während der Wartung angeschaltet zu haben, muss dauerhaft ein Leckdetektor am gefährdetsten Punkt angebracht werden, um eine potenzielle Gefahrensituation zu vermeiden.

10.2 Man muss besonders auf diese Aspekte achten, um eine sichere Handhabung mit den elektrischen Bestandteilen zu gewährleisten. Das Gehäuse darf nicht so weit betroffen werden, dass der Schutz beschädigt wird. Dies schließt Kabelschäden, Abschlussüberschüsse, Anschlusspunkte außerhalb der Bestimmungen, Schäden an den Abdichtungen, schlechte Installation der Bestandteile, usw. mit ein.

• Vergewissern Sie sich, dass die Einheit gut montiert ist.
• Vergewissern Sie sich, dass die Abdichtungen oder das Versiegelungsmaterial nicht so stark abgenutzt sind, dass Sie nicht mehr ihre Funktion, nämlich den Eingang von brennbaren Elementen zu verhindern, erfüllen. Die Ersatzteile müssen stets die Bestimmungen des Herstellers erfüllen.

ANMERKUNG: Der Gebrauch von Silikon für das Siegeln kann die Wirksamkeit einiger Leckdetektoren beeinträchtigen. Die sicheren Komponenten müssen normalerweise nicht isoliert sein, bevor man mit ihnen arbeitet.

11. Reparatur sicherer Komponenten

Wenden Sie keinen dauernden Induktor oder keine Kapazitanzladung auf den Kreislauf an, ohne sich davor vergewissert zu haben, dass dies weder die Stromspannung noch den für das benutzte Gerät erlaubten Strom überschreitet. Diese sicheren Komponenten sind die einzigen, mit denen in einem Bereich mit brennbaren Gasen gearbeitet werden kann. Das Prüfgerät muss richtig reguliert sein. Das Ersetzen von Komponenten kann nur mit den von dem Hersteller bestimmten Teilen durchgeführt werden. Wenn Sie andere Komponenten verwenden, besteht von dem Leck aus die Brandgefahr des Kühlmittels in der Atmosphäre.

12. Kabel

Bei den Kabel muss festgestellt werden: Verschleiß, Korrosion, exzessiver Druck, Vibration, spitze Ecken oder jeglicher anderer Schaden, den sie haben könnten. Außerdem müssen der Verschleiß oder die kontinuierliche Vibration von Quellen wie Kompressoren oder Ventilatoren berücksichtigt werden.

13. Erfassen von brennbaren Kühlmitteln

Unter keinen Umständen darf man Zündquellen wie Leck- oder Kühlmitteldetektoren verwenden. Es dürfen keine halogenide Flammen (oder andere Feuermelder) verwendet werden.

14. Methoden der Leckerkennung

Die folgenden Methoden zur Detektion von Lecks werden für die Systeme, die brennbare Kühlmittel enthalten, akzeptiert. Die elektronischen Leckdetektoren sind für brennbare Kühlmittel geeignet. Man muss den Schwellenwert einstellen und die Geräte neu kalibrieren. (Die Detektionsgeräte müssen in einem kühlmittelfreien Bereich kalibriert werden). Stellen Sie sicher, dass der Detektor keine potenzielle Zündquelle ist und mit dem benutzten Kältemittel kompatibel ist. Der Leckdetektor muss einem Prozentwert der unteren Flambarkeitsgrenze des Kühlmittels angepasst werden und für das verwendete Kühlmittel kalibriert werden. Außerdem muss der geeignete Prozentwert des Gases (max. 25 %) bestätigt werden. Die Erkennung von Lecks mittels Flüssigkeiten ist für den Gebrauch mit dem Großteil von Kühlmitteln kompatibel. Trotzdem muss der Gebrauch von chlorhaltigen Reinigungsmitteln vermieden werden, da diese mit dem Kühlmittel reagieren und das Kupferrohr zersetzen können. Wenn Lecks vermutet werden, müssen alle Zündquellen entfernt oder ausgemacht werden. Wenn ein Kühlmittelleck, das gelötet werden muss, gefunden wird, muss das ganze Kühlmittel aus dem System gesäubert oder an einen vom Leck entfernten Systemort isoliert werden (indem man die Ventile schließt). Der sauerstofffreie Stickstoff (OFN) muss durch das System sowohl vor als auch während der Lötung abgelassen werden.

15. Beseitigung und Entsorgung des Gases

Es müssen immer vor dem Beginnen der Arbeiten in dem Kühlkreislauf für Reparaturen oder jeglichem anderen Zweck des herkömmlichen Verfahrens diese Vorgehensweisen eingehalten werden. Es ist wichtig, dass die besten Anwendungen befolgt werden, um die Brandgefahr zu vermeiden. Die Vorgehensweisen sind:

• Das Kühlmittel entnehmen;
- Den Kreislauf mit Inertgas säubern,
- Entleeren;
- Erneut mit Inertgas säubern;
- Kreislauf durch Schneiden oder Löten öffnen.

Die Kühlmittelladung muss innerhalb der geeigneten Rückgewinnungszymlinder zurückbefördert werden. Das System muss mit sauerstofffreiem Stickstoff ausgespült werden, damit das Gerät sicher ist. Es kann vonnöten sein, diesen Prozess mehrere Male zu wiederholen. Für dieses Verfahren sollte keine Druckluft verwendet werden.

Die Rohrreinigung muss erfolgen, indem in das Vakuumssystem sauerstofffreier Stickstoff eingeführt wird und es weiter befüllt wird, bis der Betriebsdruck und die Ventilation erreicht werden. Danach das Vakuum lösen. Dieses Verfahren muss so lange wiederholt werden, bis kein Kühlmittel mehr im System ist.

Wenn die sauerstoffreie Stickstoffladung verwendet wird, muss das System belüftet werden, damit der atmosphärische Druck gesenkt wird und es so funktioniert. Diese Handlung ist von großer Bedeutung wenn man vorhat, zu löten.

Vergewissern Sie sich, dass der Ausgang der Vakuum-Pumpe an keiner Zündquelle geschlossen ist und dass es eine Belüftung gibt.

16. Ladevorgänge

Neben den gewöhnlichen Ladevorgängen müssen auch folgende Vorschriften eingehalten werden:

• Vergewissern Sie sich, dass es keine Verschmutzung von verschiedenen Kühlmitteln gibt, wenn Ladegeräte verwendet werden. Sowohl die Schläuche als auch die Rohre müssen so kurz wie möglich sein, um die Menge der enthaltenen Kühlmittel zu minimieren.
• Die Zylinder müssen stets aufrecht gehalten werden.
• Vergewissern Sie sich, dass das Kühlsystem vor der Kühlmittelladung geerdet ist.
• Markieren Sie das System, wenn die Ladung vollendet wurde (falls nicht gegeben).
• Alle Sicherheitsmaßnahmen müssen eingehalten werden, um das Kühlsystem nicht zu überlasten.
• Der Druck mit dem sauerstoffreien Stickstoff muss vor der Systemladung überprüft werden. Das System muss vor der Installation in der Lecksuche untersucht werden, um die Ladung zu vollenden. Es muss ein Lecktest durchgeführt werden, bevor der Raum, in dem sich das Gerät befindet, verlassen wird.

17. Demontage

Bevor man mit diesem Vorgang beginnt, ist es sehr wichtig, dass der Techniker mit dem Gerät und all seinen Details sehr vertraut ist. Der Gebrauch von den besten Vorgehensweisen wird für eine sichere Ladung aller Kühlmittel empfohlen. Vor dem Durchführen dieser Tätigkeiten müssen Öl- und Kühlmittelproben entnommen werden.

Falls es nötig ist, sind diese vor der Wiederverwendung oder Reklamation zu analysieren. Es ist sehr wichtig, dass der Strom vor Beginn der Vorarbeiten verfügbar ist.

a) Machen Sie sich mit dem Gerät und seinem Betrieb vertraut.
b) Isolieren Sie das System elektrisch.
c) Bevor Sie mit diesem Vorgang beginnen, vergewissern Sie sich, dass:
- Die mechanische Handhabung des Gerätes ist, falls nötig, ebenfalls für die Bedienung der Kühlmittelbehälter verfügbar.
- Die komplette Ausstattung für den physischen Schutz ist vorhanden und muss korrekt angewendet werden.
- Der Ladevorgang wird jederzeit von einer kompetenten Person überwacht.
- Das Ladungsgerät und die Behälter sind genehmigt und erfüllen die Rechtsvorschriften.
d) Wenn möglich, säubern Sie das Kühlungssystem mit einer Pumpe.

e) Wenn das Vakuum nicht möglich ist, wenden Sie einen hydraulischen Separator an, damit das Kühlmittel aus verschiedenen Systemteilen entnommen werden kann.

f) Vergewissern Sie sich, dass sich der Zylinder auf den Stufen befindet, bevor die Rückgewinnung ausgeführt wird.

g) Schalten Sie die Rückgewinnungsmaschine an und bedienen Sie diese gemäß den Anweisungen des Herstellers.

h) Überfüllen Sie die Zylinder nicht. (Überschreiten Sie nicht die 80 % Prozent des Ladungsflüssigkeitsvolumens).

i) Übertreffen Sie nicht den maximalen Betriebsdruck des Zylinders, nicht einmal vorübergehend.
j) Wenn die Zylinder richtig gefüllt wurden und der Vorgang erfüllt wurde, vergewissern Sie sich, dass die Zylinder und die Ausstattung rechtzeitig aus ihrem Platz genommen wurden und, dass alle Absperrventile geschlossen sind.
k) Das zurückgewonnene Kühlmittel darf nicht in einem anderen Rückgewinnungssystem geladen werden, es sei denn, es wurde gereinigt und getestet.

18. Etikettierung

Das Gerät muss etikettiert werden, wobei zu erwähnen ist, dass es repariert wurde und ohne Kühlmittel ist. Das Etikett muss das Datum und die Unterschrift beinhalten. Vergewissern Sie sich, dass es Etiketten mit dem aktualisierten Zustand des brennbaren Kühlmittels auf dem Gerät gibt.

19. Rückgewinnung

- Das Anwenden der besten Vorgehensweisen wird beim Entnehmen des Kühlmittels empfohlen, sei es für die Wartung oder Installation.

- Vergewissern Sie sich während des Abfüllens des Kühlmittels in die Flaschen, dass nur die für das Kühlmittel geeigneten Rückgewinnungsflaschen benutzt werden. Vergewissern Sie sich, dass die genaue Anzahl an Flaschen vorhanden ist, um die ganze Ladung des Systems aufzufangen. Alle Flaschen, die verwendet werden, sind dazu konzipiert, das Kühlmittel und die Etikettierungen für dieses Kühlmittel zurückzugewinnen (z.B. spezielle Flaschen für die Rückgewinnung des Kühlmittels). Die Flaschen müssen mit einem Druckminderungsventil ausgestattet werden und mit Absperrventile in gutem Zustand richtig verbunden sein.

- Die leeren Rückgewinnungsflaschen werden komplett geleert und wenn möglich vor der Rückgewinnung gekühlt.

- Das Ladungsgerät muss sich mit Anweisungen bezüglich des verfügbaren Gerätes in gutem Zustand befinden und muss mit der Rückgewinnung von brennbaren Kühlmitteln kompatibel sein. Außerdem muss ein Wagensatz in guten Zustand zur Verfügung stehen.

- Die Schläuche müssen mit Koppler ohne Lecks komplett sein und sich in gutem Zustand befinden. Überprüfen Sie, bevor Sie die Wiederauffangvorrichtung verwenden, dass dieser in gutem Zustand ist, dass er gut gewartet wurde und dass die verbundenen elektrischen Komponenten versiegelt sind, um Brände zu verhindern, falls das Kühlmittel entströmt. Bei Fragen, wenden Sie sich an den Hersteller.

- Das zurückgewonnene Kühlmittel muss dem Kühlmittelzulieferer in der richtigen Rückgewinnungsflasche zurückgegeben und die entsprechende Notiz zur Ersatzübergabe aktualisiert werden. Vermischen Sie nicht die Kühlmittel in den Rückgewinnungseinheiten und vor allem nicht in den Zylindern.

- Wenn die Kompressoren oder deren Öle entnommen werden müssen, vergewissern Sie sich, dass sie auf ein akzeptables Niveau entleert wurden, um sicherzustellen, dass das brennbare Kühlmittel nicht ins Schmiermittel gelangt. Die Entleerung muss vor der Rückgabe an die Zulieferer erfolgen. Nur das an dem Kompressor angebrachte Heizelement darf verwendet werden, um diesen Vorgang zu beschleunigen. Wenn man das Öl aus dem System abfließen lässt, muss es auf eine sichere Art und Weise gemacht werden.

20. Transport, Etikettierung und Lagereinheiten

1. Transportieren Sie das Gerät, das brennbare Kühlmittel enthält, gemäß den geltenden Regelungen.

2. Kleben Sie Etiketten gemäß der örtlichen Regelungen auf das Gerät mit Symbolen.

3. Entsorgen Sie das Gerät mit Kühlgasen wie es die nationalen Vorschriften angegeben.

4. Lagerung von Geräten/Zubehör Die Lagerung muss den Anweisungen des Herstellers entsprechen.

5. Lagerung des Pakets (unverkauft) Die Kisten, die die Einheiten beinhalten, müssen geschützt sein, um mechanische Schäden an den Einheiten zu vermeiden, welche Kühlmittellecks verursachen könnten. Die Maximalanzahl der im selben Lagerhaus erlaubten zusammengefügten Teilen wird nach den örtlichen Regulierungen bestimmt.

ÍNDICE
