BEDIENUNGSANLEITUNG Tower-LCD Sonnenkönig

1 Warnhinweis .... 3
2 Beschreibung der Einzelteile.... 5
3 Bedienungsanleitung....6
4 Reinigung und Instandhaltung....6
5 Eigenschaften....7
6 Garantie / Entsorgung / Technische Änderung 7

1 Warnhinweis

Bitte lesen Sie vor erster Inbetriebnahme die Gebrauchsanweisung genau durch und beachten Sie die Sicherheitshinweise um Schäden durch falsche oder unsachgemässe Bedienung sowie unzulässige Umgebungsbedingungen zu vermeiden. Bewahren Sie diese zum späteren Nachschlagen gut auf.

Kontrollieren Sie das Gerät nach dem Entfernen der Verpackung auf Beschädigungen. Setzen Sie das Gerät bei Verdacht auf eine Beschädigung nicht in Betrieb und wenden Sie sich an einen Fachmann. Das recyclingfähige Verpackungsmaterial darf nicht für Kleinkinder zugänglich aufbewahrt oder entsorgt werden, sondern muss fachgerecht entsorgt werden.

Dieses Gerät darf nur für den Zweck, für den es ausdrücklich entwickelt wurde, verwendet werden. Jeder andere Gebrauch ist als unsachgemäss und folglich als gefährlich anzusehen. Der Lieferant haftet nicht für eventuelle Personen- und/oder Sachschäden, die auf einen unsachgemässen oder falschen Gebrauch zurückzuführen sind.

Dieses Gerät darf von Kindern, die 8 Jahre oder älter sind, sowie von Personen mit reduzierten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen genutzt werden, sofern sie beaufsichtigt werden oder Anweisungen bezüglich der sicheren Nutzung des Geräts erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen die Reinigung und benutzerseitige Wartung nicht ohne Beaufsichtigung durchführen. Bitte achten Sie darauf, dass Sie das Geräte auf eine geeignete und unempfindliche Flächen stellen, sodass auslaufende Flüssigkeiten keinen Schaden verursachen können.

Reparaturen an elektrischen Geräten dürfen nur von Fachkräften durchgeführt werden. Unsachgemäss durchgeführte Reparaturen und Abänderungen an den Geräten können gefährliche Folgen für den Benutzer nach sich ziehen, worauf die Garantieansprüche abgelehnt werden.

• Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät brauchen, um einen elektrischen Schlag, Feuer oder Verletzungen zu vermeiden.
• Dieses Gerät ist nur für den Gebrauch im Haushalt gedacht. Bitte verwenden Sie eine geeignete Stromquelle (220-240 V \~ 50-60 Hz).
• Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten.
• Verwenden Sie das Gerät nicht unter direkter Sonneneinstrahlung.
• Bitte schalten Sie das Gerät bei Nichtgebrauch aus, um Gefahren zu vermeiden.
• Bitte schalten Sie das Gerät aus und ziehen Sie den Stecker, wenn es unbeaufsichtigt ist, da es sonst zu Gefahren führen kann.
• Halten Sie das Gerät von Kindern fern.
• Schalten Sie das Gerät bei jedem Anzeichen eines Schadens sofort aus, um Gefahren zu vermeiden. Kontaktieren Sie das Service-Center. Versuchen Sie nicht, das Gerät selbst zu reparieren oder Teile zu verändern.
• Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person, repariert werden, um Gefahren zu vermeiden.
• Schalten Sie das Gerät vor der Reinigung oder Wartung aus.

DE

• Reinigen Sie die Oberfläche des Gerätes mit einem trockenen Tuch. Verwenden Sie keine ätzenden Reinigungsmittel oder Lösungsmittel zur Reinigung. Das Gerät nicht mit Wasser spülen.
• Bitte schalten Sie das Gerät aus, wenn es nicht in Verwendung ist. Achten Sie darauf, dass das Gerät ausgeschaltet ist, bevor Sie den Stecker herausziehen. Ziehen Sie den Stecker nicht am Kabel heraus.
• Verpacken Sie das Gerät gut und lagern Sie es an einem kühlen, trockenen Ort, wenn es über einen längeren Zeitraum nicht in Verwendung ist.
• Halten Sie brennbare und explosive Gegenstände vom Gerät fern. Halten Sie es ebenfalls von Feuer und Wärmequellen fern.
• Achten Sie darauf, dass das Netzkabel richtig platziert ist, um eine Ausschaltung des Gerätes zu vermeiden.
• Stellen Sie keine Gegenstände auf das Gerät und platzieren Sie das Gerät nicht unter einer Steckdose.
• Berühren Sie den Luftauslass nicht, wenn das Gerät in Betrieb ist.
• Halten Sie den Lufteinlass und dessen Umgebung frei, damit das Gerät nicht blockiert ist und die Gefahr eines Brandes oder einer Fehlfunktion vermieden wird.
• Achten Sie darauf, dass das Netzkabel den Luftaustritt nicht berührt. Die Isolierungsschicht der Drähte wird sonst beschädigt.
• Stellen Sie das Gerät auf eine feste und eben Fläche. Benutzen Sie das Gerät nicht in der unmittelbaren Umgebung eines Bades, einer Dusche oder eines Schwimmbades.
• Achten Sie darauf, dass kein Wasser oder Regentropfen in das Gerät laufen, um Stromschläge zu vermeiden. Legen Sie keine brennbaren Gegenstände oder nasse Kleidung auf den Luftauslass, um einen Kurzschluss oder Brand zu vermeiden.
• Platzieren Sie den Lufteinlass oder den Luftauslass nicht in der Nähe von Vorhängen oder Wänden, wenn das Gerät in Betrieb ist, weil dies den Luftstrom blockieren wird und es zu einem Brand kommen kann. Das Gerät muss 10 cm von der Wand oder anderen Hindernissen installiert werden.
• Stecken Sie keine Gegenstände in den Lufteinlass oder Luftauslass, um einen Stromschlag zu vermeiden.
• Wenn es nach einiger Zeit zu ungewöhnlichen Geräuschen kommt, dann ist der Luftstrom wegen Staub blockiert. Das Geräusch verschwindet nach dem Reinigen des Gitters auf der Rückseite.
• Um eine Überhitzung zu vermeiden, darf das Gerät nicht abgedeckt werden, insbesondere nicht mit brennbaren Materialien wie Kleidung oder Papier.
• Dies ist kein Gerät, um einen Raum gesteuert zu beheizen. Lassen Sie das Gerät nicht unbeaufsichtigt laufen. Stellen Sie das Gerät aus, wenn Sie den Raum verlassen.
• Um Aussetzer des Gerätes zu vermeiden darf dieses Gerät nicht über ein externes Schaltgerät (Timer, Programmierer, separate Fernbedienung) verwendet werden.
• Einige Teile dieses Produktes können sehr heiss werden und Verbrennungen verursachen. Es muss besondere Aufmerksamkeit gewährleistet sein, wenn Kinder oder gefährdete Menschen in der Nähe des Gerätes sind.

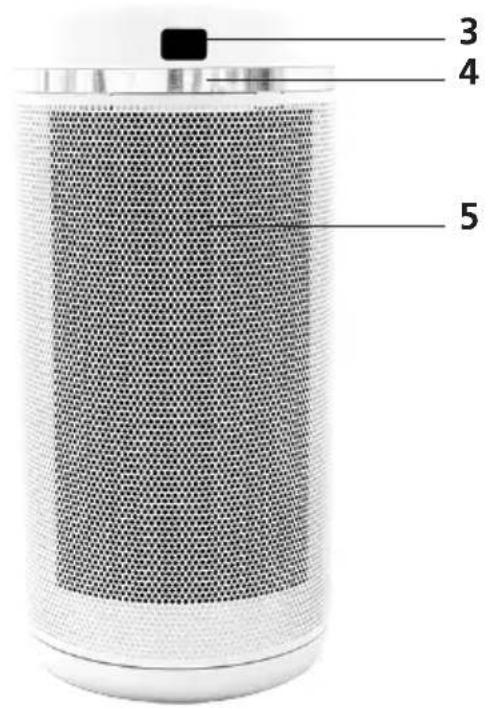

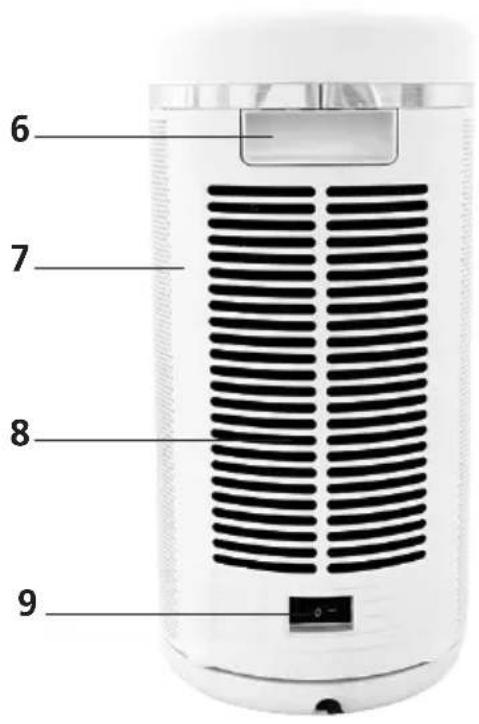

2 Beschreibung der Einzelteile

28.24 CRC POWER THER - +

1

POWER OSC TIMER - +

2

1. Bedienung
2. Fernbedienung
3. Sensor für die Fernbedienung
4. Dekorativer Ring
5. Gitter an der Vorderseite
6. Griff
7. Rückseitenabdeckung
8. Staubfilter
9. Hauptschalter

3 4 5

6 7 8 9

3 Bedienungsanleitung

• Drücken Sie den Hauptschalter auf die „I“-Position, sodass die LCD-Anzeige leuchtet. Dies bedeutet, dass die Heizung bereit ist.
• Leistung: drücken Sie die POWER-Taste, um zwischen den Einstellungen LO / HI / AUTO / OFF / LO zu wählen.

LO-Modus: Die Heizung arbeitet mit der niedrigen Heizstufe

HI-Modus: die Heizung arbeitet mit der hohen Heizstufe

AUTO-Modus: Das Gerät arbeitet mit einer Standart-Temperatur, welche von 5-32°C gewählt werden kann. Fällt die Raumtemperatur unter den eingestellten Wert, arbeitet das Gerät im HI-Modus, bis die Raumtemperatur über den Soll-Wert gestiegen ist. Danach arbeitet das Gerät im LO-Modus.

- OSC: Drücken Sie diese Taste, um die Oszillation-Funktion zu aktivieren. Drücken Sie die Taste erneut, stoppt das Schwingen.

- Timer: drücken Sie die Timer-Taste, um den Timer in 0.5 Stunden-Schritten zwischen 0.5 und 8 h einzustellen. Drücken Sie die „+“- oder „-, -Taste, um den Timer einzustellen. Im LO- und HI-Modus können Sie den Timer mit den Informationen auf dem Display einstellen. Im AUTO-Modus können Sie den Timer 6 Sekunden nach dem Einschalten einstellen. Die Anzeige auf dem Display zeigt hier die Temperatur an. Sie können die restliche Dauer der Zeiteinstellung mit der Timer-Taste checken.

- Drücken Sie die „+“-Taste, um die Temperatur oder die Zeit zu erhöhe. Sie werden automatisch durch langes Drücken erhöht.

- Drücken Sie die „-„-Taste, um die Temperatur oder die Zeit zu verringern. Sie werden automatisch durch langes Drücken verringert.

Anmerkung:

• Bitte beachten Sie, dass die Heizung eine Kippsicherung hat. Wenn sie umgeworfen wird, hört die Heizung auf zu arbeiten, bis Sie sie wieder in eine aufrechte Position gebracht haben.
• Die Funktionen auf der Fernbedienung sind gleich wie in der Systemsteuerung.

4 Reinigung und Instandhaltung

Stellen Sie sicher, dass das Gerät vor der Reinigung oder Wartung ausgeschaltet ist.

• Ziehen Sie den Stecker und stellen Sie sicher, dass die Heizung abgekühlt ist, bevor Sie mit der Pflege beginnen.
• Benutzen Sie ein weiches Tuch, um den Staub auf der Oberfläche der Heizung wegzuwischen. Wenn die Oberfläche stark verschmutzt ist kann sie mit einem neutralen Reinigungsmittel und

Wasser gereinigt werden (das Wasser sollte unter 50°C sein).

• Verwenden Sie niemals Benzin, Verdünner oder andere Flüssigkeiten, da sie die Oberfläche leicht beschädigen können.
• Lassen Sie die Heizung abkühlen, bevor Sie sie an einem kühlen, trockenen Ort verstauen.

5 Eigenschaften

Modell ....Tower-LCD

Spannung....220-240V

Frequenz 50-60 Hz

Leistung 2000 Watt

6 Garantie / Entsorgung / Technische Änderung

Garantie

Die Geräte werden vor der Auslieferung genau kontrolliert. Sollte trotzdem einmal ein Mangel an Ihrem Gerät auftreten, wenden Sie sich vertrauensvoll an Ihren Verkäufer. Bitte bringen Sie den Kaufbeleg mit, denn dieser ist für jede Garantieleistung vorzulegen.

Die Garantie beträgt 24 Monaten ab dem Kaufdatum.

Entsorgung

Das Gerät muss fachgerecht entsorgt werden. Das Gerät kann bei jedem Fachhändler kostenlos zur Entsorgung abgegeben werden.

Technische Änderungen

Änderungen in Technik und Design vorbehalten. Wir haften nicht für technische oder redaktionelle Änderungen oder Auslassungen in diesem Dokument.

CE-Konformitätserklärung

Das Gerät entspricht folgenden Standards:

EN 60335-2-30:2009;A11

EN 60335-1:2012;A11

EN 62233:2008

EN 55014-1:2006;A1;A2

EN 55014-2:1997;A1;A2

EN 61000-3-2:2014

EN 61000-3-3:2013

Firma

Armin Schmid

Olensbachstrasse 9-15

CH-9631 Ulisbach

Tel. Int. [phone]

Tel. Nat. 0848870850

www.sonnenkoenig.ch

Firma

Armin Schmid

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel: [phone]

Mobilnetz bis 42 Cent/Minute

TOWER-LCD

Chauffe-colonne

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel: [phone]

Réseau mobile bis 42 Cent/Minute

TOWER-LCD

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel: [phone]

Kontaktangaben:	Firma Armin Schmid, Sonnenkönig, Olensbachstrasse 9-15, 9631 Ulisbach
Modellkennung(en):	TOWER LCD - 20110701
Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet. Nur für den privaten Gebrauch!
Angabe Symbol Wert Einheit Angabe Einheit
Wärmeleistung Möglichkeit auswählen)Nennwärmeleistung: P_nom 2 kWMindestwärmeleistung: Raumtemperaturkontrolle (Richtwert) P_min 1 kWMaximale kontinuierliche Raumtemperaturkontrolle Wärmeleistung: P_max,c 2 kW
Leistungsaufnahme Mit elektronischem Raumtemperaturregler im Aus-Zustand P_o 0,0 wIn Bereitschaftzustand P_sm 0.0041 wIm Leerlaufzustand P_isate 0,000 wIm vernetzen P_nsm 0,000 wBereitschaftszustand mit Informations- oder Statusanzeige JaRaumheizungs- Betriebszeitbegrenzung Jahresnutzungsgrad im _s.on 91.5 %Aktiven Betrieb Schwarzkugelsensor

Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet. Nur für den privaten Gebrauch!
Ce produit convient uniquement aux pièces bien isolées ou à une utilisation occasionnelle. Réservé à un usage privé !
Questo prodotto è adatto solo per ambienti ben isolati o per un uso occasionale. Solo per uso privato!
This product is only suitable for well-insulated rooms or occasional use. For private use only!
Dit product is alleen geschikt voor goed geisoleerde ruimtes of voor incidenteel gebruik. Alleen voor particulier gebruik!
