BEDIENUNGSANLEITUNG M9H202 IFM
Betriebsanleitung Hydraulikzylindersensor
MFH M9H
1 Vorbemerkung
Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über www.ifm.com.
1.1 Verwendete Symbole
√ Voraussetzung
▶ Handlungsanweisung
Reaktion, Ergebnis
[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen
→ Querverweis
Wichtiger Hinweis
Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich
Information
Ergänzender Hinweis
2 Bestimmungsgemäße Verwendung
Das Gerät erfasst berührungslos ferromagnetische Metalle (FE-Metalle) und meldet dies durch ein Schaltsignal.
3 Montage
3.1 Einbau von Geräten ohne Anschlag (MFH)
1: Sensor
2: Einschweißmuffe
Das Gerät kann durch die Einschraubtiefe auf die Kolbenstange eingestellt werden.
ACHTUNG
Gerät bei Inbetriebnahme nicht zu tief einschrauben, um mechanische Beschädigungen von Gerät, Kolbenstange und Zylinder zu vermeiden.
Für Montage mit festem Anschlag Geräte der Serie M9H verwenden.
1: Sensor
2: Kolbenstange
3: Kolben mit Schaltnocke
▶ Kolbenstange in die zu erfassende Endlage bringen.
▶ Gerät bis zum Anschlag einschrauben.
▶ Gerät eine halbe Drehung zurückschrauben ( 0,5 mm), zum Schutz vor mechanischer Beschädigung.
▶ Befestigungsmutter anziehen (Anzugsdrehmoment → Datenblatt).
3.2 Einbau von Geräten mit Anschlag (M9H)
1: Sensor
2: Einschweißmuffe
▶ Gerät in M-Gewinde einschrauben.
▶ Anzugsdrehmoment → Datenblatt.

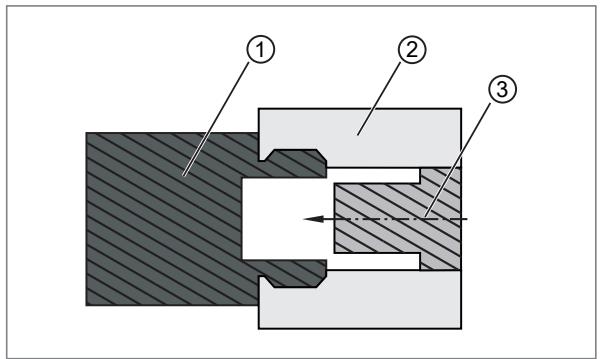

3.3 Einbau von Geräten zur Stößelerkennung
▶ Gerät in M-Gewinde einschrauben.
▶ Anzugsdrehmoment → Datenblatt.
1: Sensor
2: Anschraubblock
3: Stößel
4 Elektrischer Anschluss
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.
▶ Anlage spannungsfrei schalten.
▶ Gerät nach Angaben auf dem Datenblatt/Typenschild anschließen.
5 Wartung, Instandsetzung und Entsorgung
Der Betrieb des Geräts ist wartungsfrei.
Das Gerät darf nur vom Hersteller repariert werden.
▶ Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen.
