BEDIENUNGSANLEITUNG HUB HU320 Interstuhl

\_DE-BEDIENUNGSPANLEITUNG

Herzlichen Glückwunsch Sie haben sich für Interstuhl HUB entschieden, das vielseitigste modulare System zur individuellen Büroraumgestaltung. Exclusive Qualität verbindet sich mit deutschem Engineering und einem hohen Anspruch an Design. Wie die Produkte Ihnen möglichst large Freude bereiten, zeigen wir Ihnen hier.

INHALTSVERZEICHNIS

1. ALLGEMEINE HINWEISE
2. SICHERHEIT
   2.1.SYMBOLERKLÄRUNGEN
   2.2.SICHERHEITSHINWEISE
3. TECHNISCHE HINWEISE
4. MONTAGE UND BENUTZUNG
5. REINIGUNG UND PFLEGE

5.1.STOFFE UND LEDER
5.2. ALUMINIUMTEILE
5.3.ELEKTKROKOMPONENTEN
6. WARTUNG VON ELEKTROKOMPONENTEN
7.ENTSORGUNG
8.GARANTIEHINWEIS

1. ALLGEMEINE HINWEISE

Beachten Sieitte alle Sicherheitshinweise. These Betriebsanleitung wurde vom Hersteller verfasst und ist Bestandteil des Produkts. Die darin enthaltenen Informationen sind fur den Kaufer bzw. den Benutzer der Produkte bestimmt. Lesen Sie die Betriebsanleitung vollständig und aufmerksam durch. Die vermünftige und sorgfaltige Anwendung gewährleistet die Sicherheit der Personen und des Produktes sowie Wirtschaftlichkeit und lange Lebensdauer des Produktes. Der Hersteller haftet nicht fur Schaden, die durch Nichtbeachtung der Betriebsanleitung sowie durch nicht autorisierte Änderung am Produkt entstanden sind.
Weiterfuhrende Informationen der Casambi Xpress Fernbedienung sowie der Bildschirmhalterung Vogels ExtraThin 405 entnehmer Sie den beiliegenden Bedienungsanleitungen der jeweiligen Hersteller.
Verwenden Sie die HUB Produkte ausschließlich im Objekt- und Burobereich.
Beachten Sie alle evil. an HUB Produkten angebrachten Warnungen und Sicherheitshinweise sowie sonstige Kennzeignungen.
Für Schäden aus nicht bestimmungsgemäßer Verwendung und Nichtbeachtung der Hinweise dieser Betriebsanleitung tragt der Benutzer die alleinige Verantwortung; der Hersteller übernimmt keine Haftung.
Jegliche durch den Benutzer veranlasste Sicherheitsrelevante Veränderung am Polstermöbel ist nicht erlaubt.
Interstuhl arbeitet ständig an der Weiterentwicklung der Modelle sowie der eingesetzten Technik. Deshalb behalten wir uns vor, Änderungen aufgrund technologischer Entwicklung ohne vorherige Ankündigung vorzunehmen. Wir bitten um Verständnis, dass jederzeit Änderungen des Lieferumfangs in Form von Ausstattung und Technik möglich sind.
Bitte platzieren Sie die Produkte nur auf ebenen Flächen um ein Kippen zu vermeiden.
Entfernen Sie die Verpackung erst am endgültigen Aufstellort.
Öffnen Sie die Verpackung nicht mit scharfen oder spitzen Gegenständen.
Für die Inbetriebnahme ist es erforderlich, dass das elektrische System mit einer Stromversorgung verbunden ist, die einen Schutzleiter aufweist.
Um den geeigneten Aufstellort für Ihr Polstermöbel zu finden, beachten Sieitte, dass das Polstermöbel dem Verwendungszweck entsprechend aufgestellt wird und vor direkter Licht- und Sonneneinstrahlung bzw. vor intensiver Wärmeeinwirkung geschützt ist, um ein Verblassen des Bezugsmaterials zu minimieren.
Für Dauerarbeitspläte sollen den ausgewählten Stoffe einen Reflexionsgrad zwischen 0,15 und 0,75 nicht über bzw. entsprechieren, um einer Blendung durch zu glänzende bzw. zu helle oder zu dunkle Oberflächen auszuschreiben.

2. SICHERHEIT

_2.1 SYMBOLERKLÄRUNG

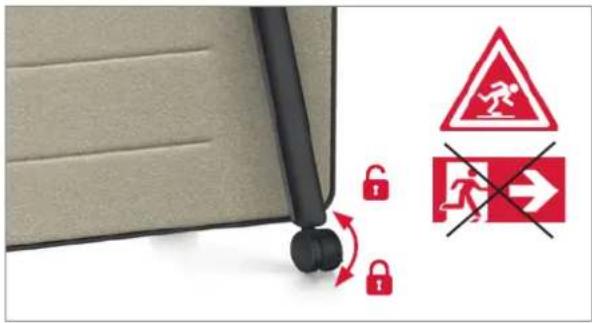

Stolpergebnis:

Warning vor Hindernissen am Boden, wie zum Beispiel die Füsse des HUB board und HUB board media.

Flucht- und Verkehrswege nicht versperren:

Erkundigen Sie sich vor Platzierung ihrer Produkte wo sich Flucht – und Verkehrswege in Ihrum Unternehmen oder in Ihrum Umfeld befinden. Behindern Sie diese nicht. Eine reibungslose Evakuierung durch die Fluchtwege muss immer vorausgesetzt sein.

Kippgefahr:

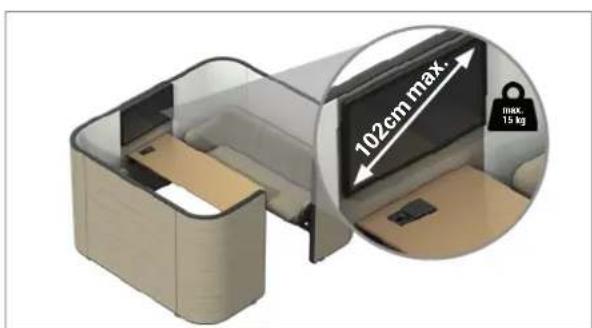

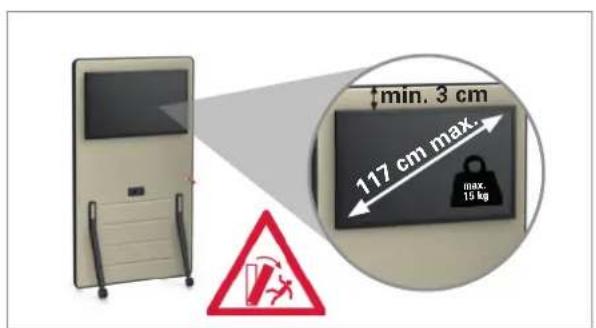

Bringen Sie keine Bildschirme mit mehr als 15kg an die Medienwand an, anonsosten besteht die Gefahr des Kippens!

SELV (Safety Extra Low Voltage) Schutzkleinspannung (Schutzklasse III): hochstens 50 Volt.

Das Gerät ist zur Montage auf oder in Möbeln geeignet, die aus Werkstoffen mit unbekannten Entflammungseigenschaften bestehen.

_Sicherheitstransformer - kurzschlussfest. Ausgangsspannung bis hochstens 50 Volt

Unabhängiges Betriebsgerät, zu Verwendung außerhalb von Leuchten ohne zusätzliche Abdeckung

Temperaturgeschützte Geräte. Die Temperaturangabe zeigt die maximale Oberflächentemperatur im Fehlerfall

Bedienungsanleitung: Bedienungsanleitung beachten

_Datenübertragung zwischen Geräten über kurze Distanz per Funktechnik.

2.2 SICHERHEITSHINWEISE

Nur fur den Gebrauch in Innenräumen geeignet.
Halten Sie Elektrokomponenten von Regen und Nasse fern. Das Eindringen von Wasser in Elektrokomponenten erhöht das Risiko eines elektrischen Schlages und einer Beschädigung der betroffenen Komponenten.
Überprüfen Sie vor jeder Benutzung die Kabel und Stecker. Sollen Sie an den Kabeln oder Steckern eine Beschädigung feststellen, dannitte das Gerät nicht mehr benutzen.
Vor dem Umstellen bzw. des Transportes muss der Netzstecker gezogen werden. Stellen Sie vor der Reinigung der Elektrokomponenten sicher, dass die Stromverbindung getrennt ist.
Das Möbel mit elektrischer Installation muss entsprechend den Unfallverhütungsvorschriften und den allgemein anerkannten Regel in der Technik in den Dort vorgegebenen Zeitabständen überprüft werden.
Eine beschädigte außerefale Leitung einer Elektrokomponente oder Leuchte darf nur von einem Servicetechniker der Fa. Interstuhl oder einem durch diese beauftragten gleichwertig qualifizierten Servicetechniker ersetzt werden.
An die Steckleiste in der Innenseite des Produkts „media board" dürfen aufgrund von Hitzebil-. dung/Brandgefahr nur Geräte wie Mini-PCs, Medienzuspieler o.ä. angeschlossen werden.
Achten Sie bei freiliegenden Stromkabeln darauf, dass Sie nicht darüber stolpern.

3. TECHNISCHE HINWEISE

Alle Interstuhl-Polstermöbel mit elektrischer Ausstattung entsprechen den einschlagigen europäischen Richtlinien (siehe Konformitätserklärung Seite 1)

Bezeichnung Produktkorlekation Interstuhl	Produktname Elektrogerät	Nennwerte Leistungsaufnahme
Steckdosen HUB Pod; HUB boardmedia; HUB Sofa; HUB Sitzbank	Netbox 16A / 250V Max 3500 W
Steckdose (Tisch) HUB Pod Netbox POINT 16A / 250V Max 3500 W
LED-Module HUB Pod - 24V -
Fernbedienung LED	HUB Pod	Casambi Xpress	3V
Transformatoren	HUB Pod Mean Well	HLG-185H-24	100-240V / 50-60 Hz
			Max 2,1 A
Power Controller	HUB Pod Power Controller	V2 Casambi	10A / 12...30V
			Max 300 W

Zu Ihr dem Schutz durren ausschlieblich die oben aufgeführten Komponenten verwendet werden.

Bei Verwendung von anderen Komponenten wird keine Haftung übernommen.

Casambi Xpress

Knopfellenbatterie für LED Fernbedienung Casambi Xpress „CR2430"

_HUB Pod LED-Module

Bei den Lichtquellen/LED-Modulen handelt es sich um eine nicht vom Benutzer ersetzbare Lichtquelle, diesearf nur von einem Servicetechniker der Firma Interstuhl oder einem von ihm beauftragten Servicetechniker ersetzt werden.
Bei dem LED System von HUB handelt es sich um ein indirectes Licht, dass nicht zum Ausleuchten von Räumen geeignet ist

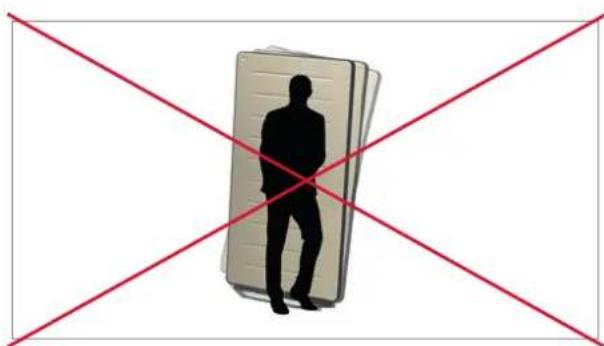

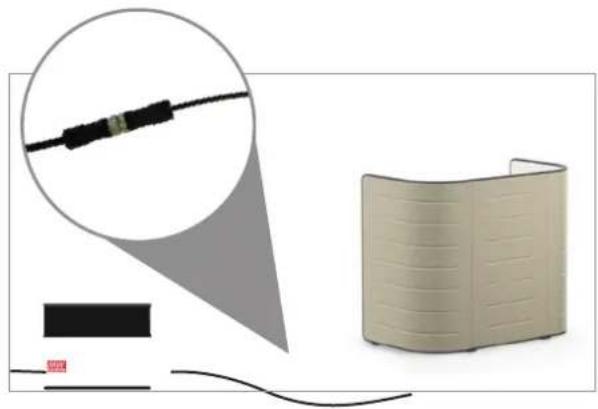

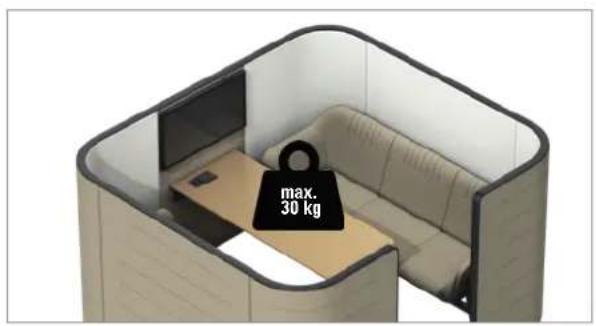

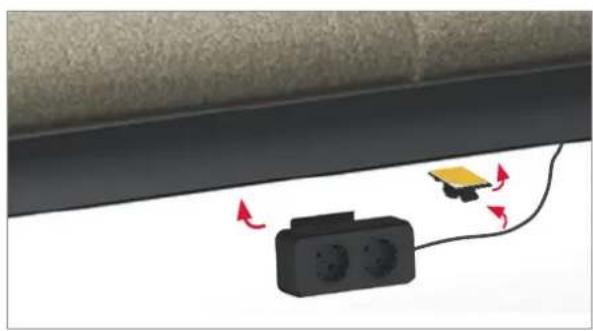

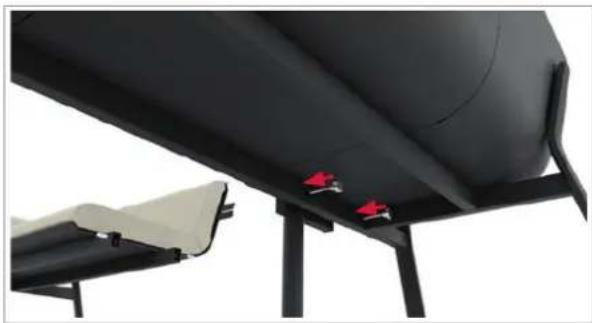

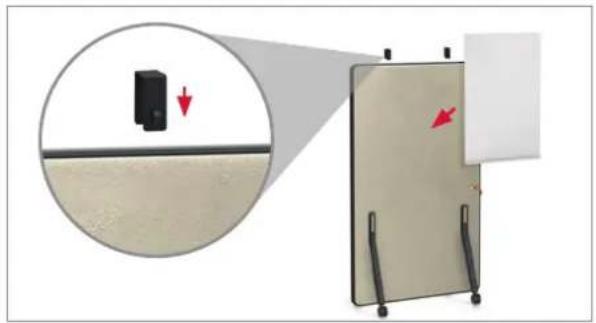

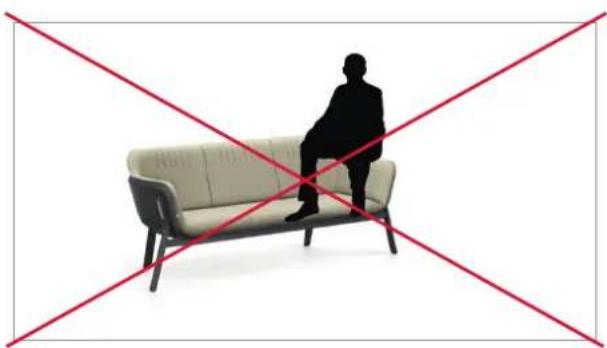

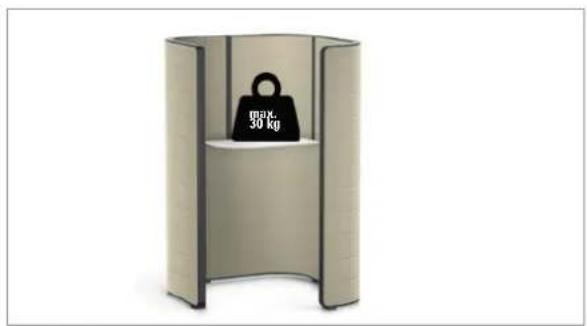

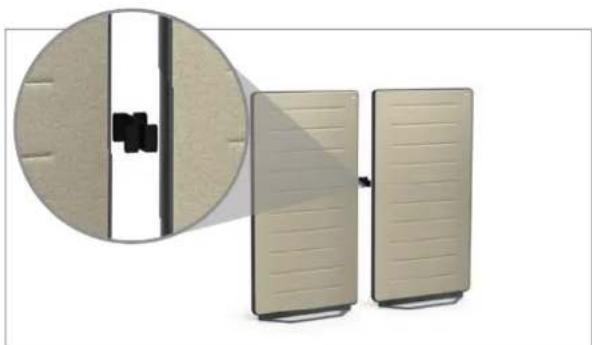

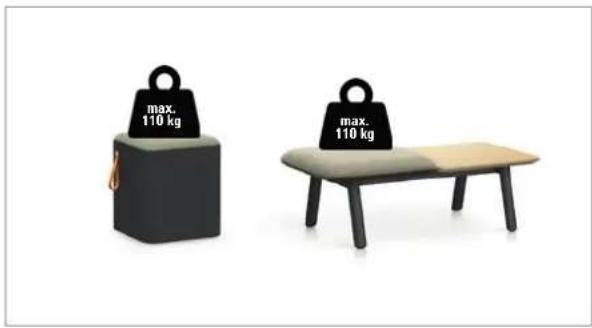

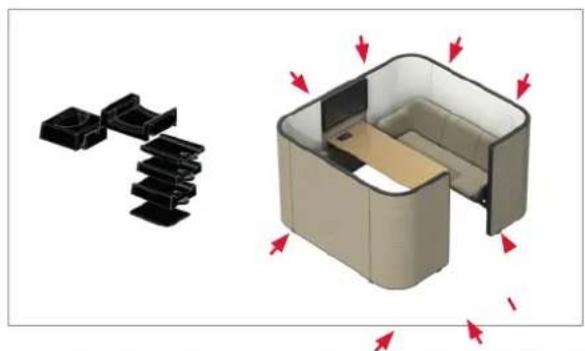

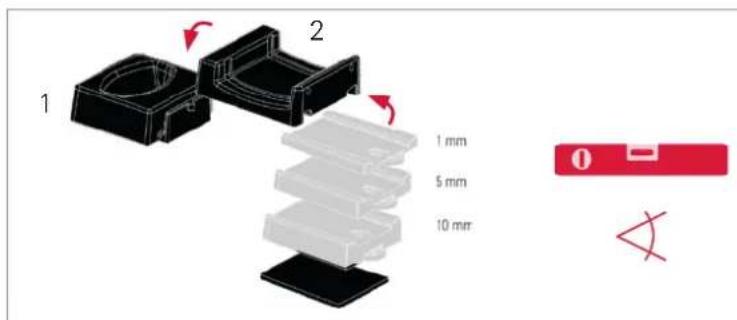

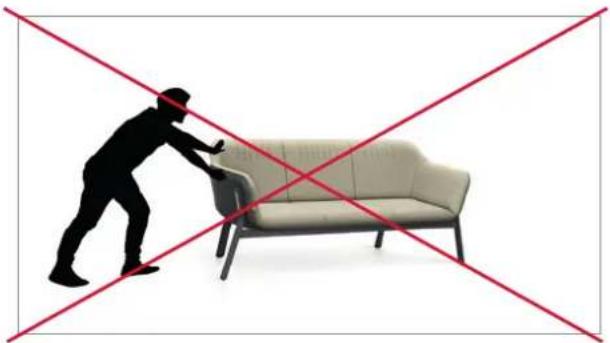

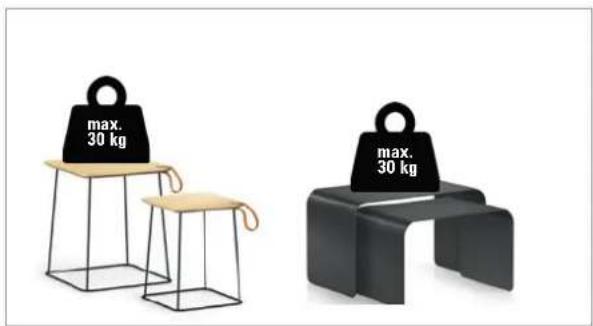

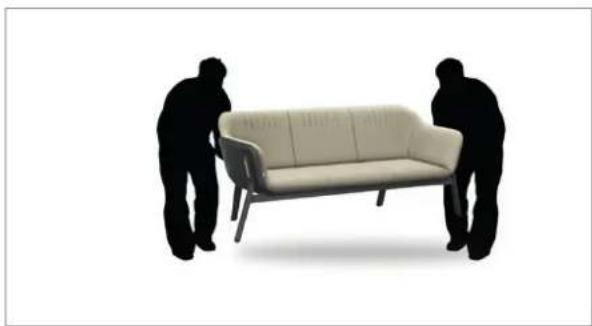

4. MONTAGE UND BENUTZUNG

5. REINIGUNG UND PFLEGE

Videos zur Montageanleitung

5.1 STOFFE UND LEDER

Reinigen Sie Ihr Produkt regelmäßig und acht den sie bereits auf die Materialzusammensetzung Ihres Mobelbezugs. Reagieren Sie möglichst Schnell bei der Entfernung von Flüssigkeiten auf ihren Mobel. Tupfen Sie die Flüssigkeit ab. Verwenden Sie nie herkommliche Fleckenentferner, Lösungsmittel oder andere ungeeignete Reinigungsmittel. Saugen Sie Krümel und Sand mit der stumpfen Düse des Staubsaugers ab. Wichtig: Stellen Sie den Staubsauger besteht auf die niedrigste Watt-Zahl ein. Eingedrückte Polsterelemente oder verschobene Näthe können durch Aufklopfen und sanfes Ziehen Schnell wieder in die gewünschte Form und Optik gebracht werden Für eine professionelle Reinigung empfehlen wir unser Interstuhl Textil-Pflegeset: interstuhl.com/care

5.2 ALUMINIUMTEILE

Verwenden Sie keine Säuren oder alkalischen Reiniger. Verwenden Sie keine Scheuermittel, Stahlwolle, Topfreiniger oder ähnliches. Der Einsatz von spitzen oder scharfen Gegenständen, zum Beispiel Klingen oder Messer, kann der Oberfläche schaden (Kratzer). Leichte Verschmutzungen entfernen Sie mit einem weichen, feuchten Tuch und einem neutralen Haushaltsreiniger. Reiben Sie mit einem trockenen Tuch nach, um eine gleichmäßige, schlierenfrei Oberfläche zu erhalten. Für hartnackige Verschmutzungen verwenden Sie Lösungsmittelfreiere Reinigungsvprodukte.itte testen Sie diese zuerst an einer verdeckten Stelle.

5.3 ELEKTROTEILE

Ziehen Sie vor der Reinigung den Netzstecker aus der Steckdose. Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungssprays oder Glasreiniger. In das Innere der Elektrokomponenten)dürfen keine Gegenstände oder Flüssigkeiten gelangen.

6. WARTUNG VON ELEKTROKOMPONENTEN

Reparaturen und sonstige Veränderungen sind durch einen Servicetechniker der Firma Interstuhl oder durch einen von ihm beauftragten Servicetechniker durchzuführen. Bei Fremdreparaturen konnen keine Kosten erstattet werden.Vor Reparaturen immer Netzsteckerziehen!

7. ENTSORGUNG

Interstuhl Polstermöbel sind für einen langjährigen und nachhaltigen Einsatz konzipiert. Da wir uns der Umwelt verpflichtet fühlen, bitten wir Sie, ihre Möbel nach Ablauf der Nutzungsphere einer fachgerechten Entsorgung zuzuführen. Sondermüll (z. B. Bedienteile, Elektronikteile) führen Sieitte den vorgesehenen Sammelsystemen zu (hierzu erkundigen Sie sichitte bei den communalen Åmtern). Auch das bei der Anlieferung verwendete Verpackungsmaterial ist wiederverwertbar. Geben Sie这点es dem Anlieferer mit oder entsorgen Sie die Materialien sortenrein getrennt in den vorhergesehenen Sammelsystemen. Interstuhl Polstermöbel die unter das ElektroG fallen, sind entsprechend gekennzeichnet und unter folgender WEEE-Reg-Nr. DE 32839315 registriert. Gekennzeichene Polstermöbel, können bei den communalen Sammelstellen kosten entsorgt werden.

Altgeräte)dürfen nicht über dieCOMMUNALE Abfalltonne entsorgt werden.

8. GARANTIE

Die 10 Jahre Garantie gilt für alle Interstuhl Produkte und alle Ersatzteile. Von der 10 Jahre Garantie ausgenommen sind elektronisch-digitale Produkte. Die detailierten Interstuhl Garantiebedingungen finden Sie unter www.interstuhl.com.
