BEDIENUNGSANLEITUNG Endurance ED Hawke

Die Vergrößerung des Fernglases ist die erste Zahl in der Fernglasbezeichnung. So bietet ein 10x42-Fernglas eine 10-fache Vergrößerung. Das bedeutet, dass das mit dem Fernglas betrachtete Objekt zehnmal größer erscheint als bei Betrachtung mit bloßem Auge. Wenngleich eine stärkere Vergrößerung das Bild größer und leichter zu betrachten macht, wird dadurch auch das Gesichtsfeld eingeschränkt. Bewegungen des Fernglases wirken sich außerdem stärker aus. Für gewöhnlich ist eine 8- oder 10-fache Vergrößerung zu bevorzugen, es gibt jedoch auch einige Modelle mit 12-facher Vergrößerung.

02 | Objektivlinse

Die Objektivlinsen befinden sich am vorderen Ende des Fernglases. Die Breite der Objektivlinse wird durch die zweite Zahl in der Fernglasbezeichnung angegeben.

So verfügt ein 10x42-Fernglas über ein paar Objektivlinsen mit einem Durchmesser von je 42 mm. Größere Objektivlinsen sorgen für bessere Lichtdurchlässigkeit und ein helleres Bild. Ferngläser mit größeren Objektivlinsen können bei schwächerem Licht eingesetzt werden.

03 | Gesichtsfeld

Die Breite des Bereichs, den Sie durch das Fernglas sehen. Ein größeres Gesichtsfeld ermöglicht es, einen größeren Bereich zu sehen. Dieser kann mit einem Winkel (in Grad) oder mit einer festen Distanz angegeben werden, z. B. kann das Gesichtsfeld eines 8x42-Fernglases auf eine Entfernung von 1000 m eine Breite von 142 m bieten.

01 | Vergrößerung

Der Durchmesser des Bildes, wenn das Auge im korrekten Augen-Okular-Abstand positioniert wird. Dieser wird ermittelt, indem der Durchmesser der Objektivlinse durch die Vergrößerung des Fernglases geteilt wird. Bei einem 10x42-Fernglas teilen wir beispielsweise den Objektivlinsen-Durchmesser von 42 mm durch den Vergrößerungswert von 10 und erhalten so 4,2 mm.

05 | Augenabstand

Der Abstand zwischen den beiden Okularlinsen Dieser wird vom Mittelpunkt der einen Linse zum Mittelpunkt der anderen Linse gerechnet. Der Augenabstand wird als Bereich angegeben, da der Abstand sich danach richtet, wie weit die Knickbrücke des Fernglases geöffnet ist.

06 | Augen-Okular-Abstand

Der korrekte Abstand von der Pupille zur Okularlinse. Bei diesem Abstand lässt sich das beste Bild erzielen. Alle Ferngläser von Hawke verfügen über stufenweise herausdrehbare Augenmuscheln, die für den korrekten Augen-Okular-Abstand und ein angenehmes Anwendererlebnis sorgen. (siehe Seite 16)

07 | Nahfokus

Die kürzeste Entfernung, auf die das Fernglas fokussiert werden kann. Ferngläser, die auf kurze Entfernung fokussiert werden können, erlauben eine bessere Betrachtung von Objekten in der Nähe, z. B. von Insekten.

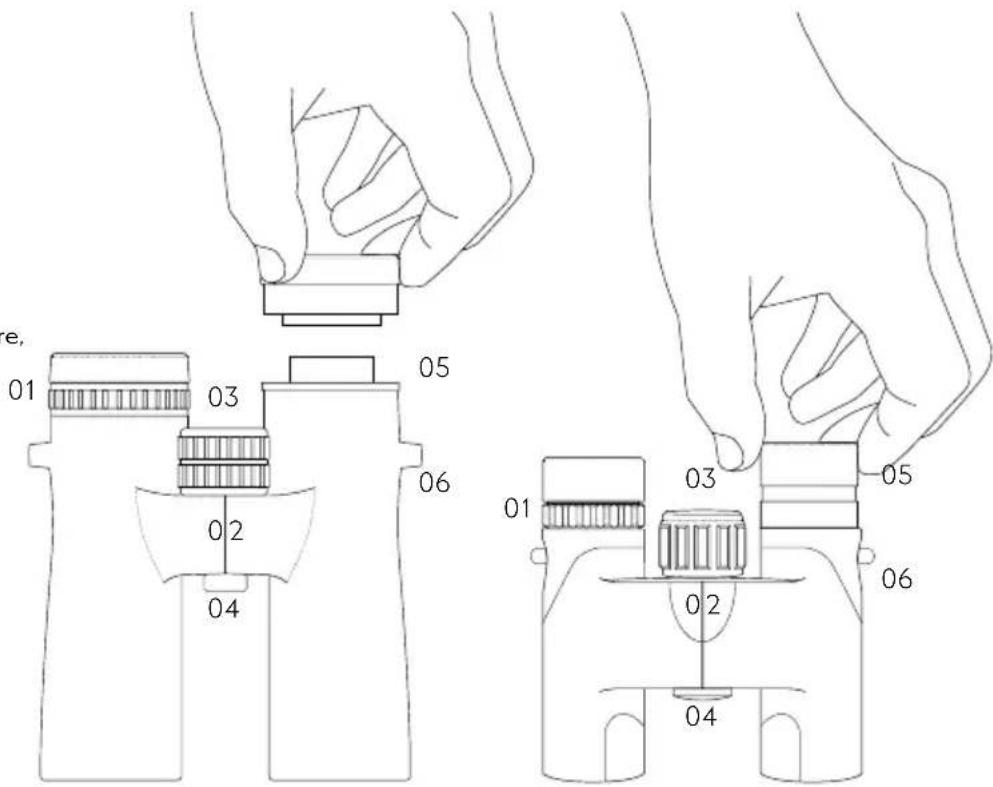

TEILE UND MECHANISCHE EIGENSCHAFTEN

01 | Dioptrienausgleich
02 | Knickbrücke
03 | Fokusrad
04 | Stativklemme
05 | Stufenweise herausdrehbare Augenmuscheln / austauschbare, stufenweise herausdrehbare Augenmuscheln* 0
06 | Riemenösen

*Austauschbare Twist-Off-

Augenmuscheln erhältlich für Frontier

APO, EDX und nur HDX-Modelle.

e. 01 03 05 06 02 04 01 03 05 06 02 04

BETRIEB UND WARTUNG

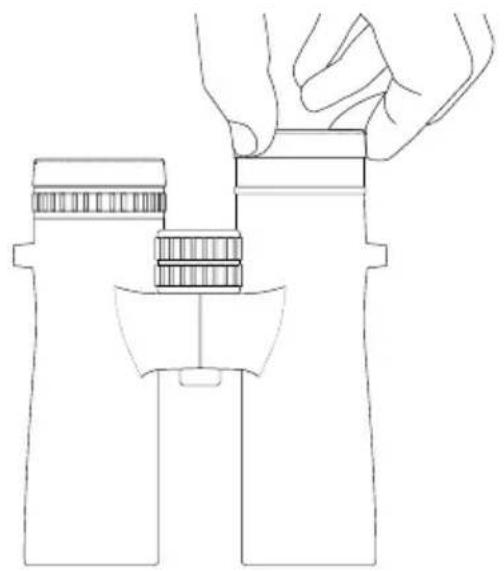

01 | Stufenweise herausdrehbare Augenmuscheln Bei Brillenträgern müssen die Augenmuscheln für gewöhnlich eingedreht sein. Anwender, die keine Brille tragen, sollten die Augenmuscheln für optimalen Augen-Okular-Abstand herausdrehen.

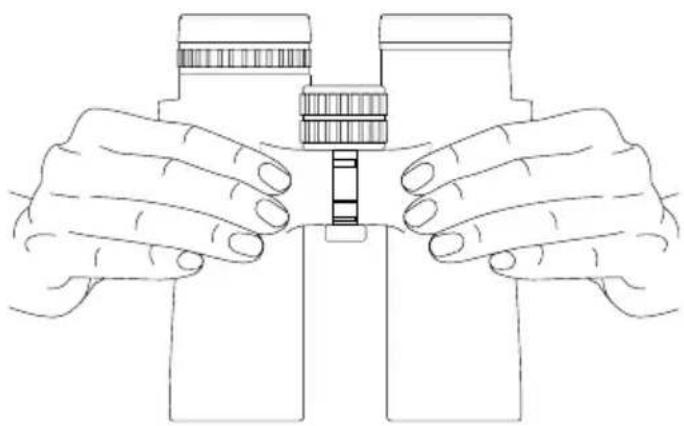

02 | Einstellen der Knickbrücke Der Augenabstand ist je nach Person verschieden. Um eine optimale Ausrichtung der Augen und der Linsenöffnungen zu erzielen, halten Sie das Fernglas in normaler Betrachtungsposition und bewegen Sie die beiden Objektive entweder auseinander oder näher zueinander, bis sich ein einziges, klares Gesichtsfeld ergibt.

01 & 02 | Fokussieren des Fernglases

• Stellen Sie den Dioptrienausgleich (01) auf die mittlere Position.
• Decken Sie die rechte vordere Linse mit der Hand ab und drehen Sie am Fokusrad (02), bis das Bild im linken Objektiv scharf erscheint.
• Decken Sie jetzt die linke vordere Linse mit der Hand ab und drehen Sie am Dioptrienausgleich (01), bis das Bild scharf wird.
• Das Fernglas ist jetzt auf Ihre Augen eingestellt. Notieren Sie den Dioptrienwert des rechten Objektivs für zukünftige Einstellungen.

03 | Den Riemen anbringen

• Lösen Sie bei einem neuen Riemen die Riemen vollständig von der Schnalle.
• Führen Sie den Riemen einmal durch die Schnalle.
• Führen Sie den Riemen von unten nach oben durch die Riemenöse am Fernglas.
• Führen Sie den Riemen erneut unterhalb dieser Öse durch die Schnalle.
• Wiederholen Sie den Vorgang auf der anderen Seite und passen Sie den Riemen auf die bevorzugte Länge an.

Beachten Sie, dass die Okularlinsenabdeckung ebenfalls über eine Öse verfügt, durch die der Riemen geführt werden kann.

PFLEGE DES FERNGLASES

• Setzen Sie die Linsenabdeckungen ein, wenn das Fernglas nicht verwendet wird.
• erwenden Sie zum Reinigen der Linsen das Linsentuch, das dem Fernglas beiliegt, oder ein weiches, fusselfreies Tuch.
• Um Verunreinigungen zu entfernen, geben Sie ein oder zwei Tropfen Isopropylalkohol auf das Tuch.
• Lagern Sie Ihr Fernglas in einer trockenen Umgebung.
• Versuchen Sie nie, das Fernglas innen zu reinigen oder auseinanderzubauen.
• Ihr Fernglas ist unter normalen Wetterbedingungen nebel- und wasserdicht, darf jedoch nicht untergetaucht werden.

LIFETIME WARRANTY

LEBENSLANGE HAWKE GARANTIE

Hawke Produkte sind mit unserer lebenslangen Garantie gedeckt. Für genaue Details und Garantiebedingungen oder um einen Garantieanspruch geltend zu machen, informierteren Sie sich bitte unter www.hawkeoptics.com/warranty oder kontaktieren Sie unseren Großhandelspartner in Ihrem Land.

Bitte beachten Sie dass Sie um einen Garantieanspruch einzufordern immer einen Kaufnachweis vorlegen sollten. Sie können Ihren Kauf jetzt hier registrieren www.hawkeoptics.com/registration

Hawke Produkte sind gedeckt und/oder lizensiert unter einem oder mehreren der folgenden registrierten Designs, Patente oder angemeldeten Patente - siehe www.hawkeoptics.com/ip
